DM12-01.01.02-01
Технический каталог
Центральная многозональная система MIV
Внутренние блоки
Кассетный четырехпоточный тип
MVC28A-VA1
MVC36A-VA1
MVC45A-VA1
MVC56A-VA1
MVC71A-VA1
MVC80A-VA1
MVC90A-VA1
MVC100A-VA1
MVC112A-VA1
MVC140A-VA1
DM12-01.01.02-01 MIV Внутренние блоки
Кассетный четырехпоточный тип
1. Особенности ..................................................................................... 2
2. Технические характеристики ......................................................... 5

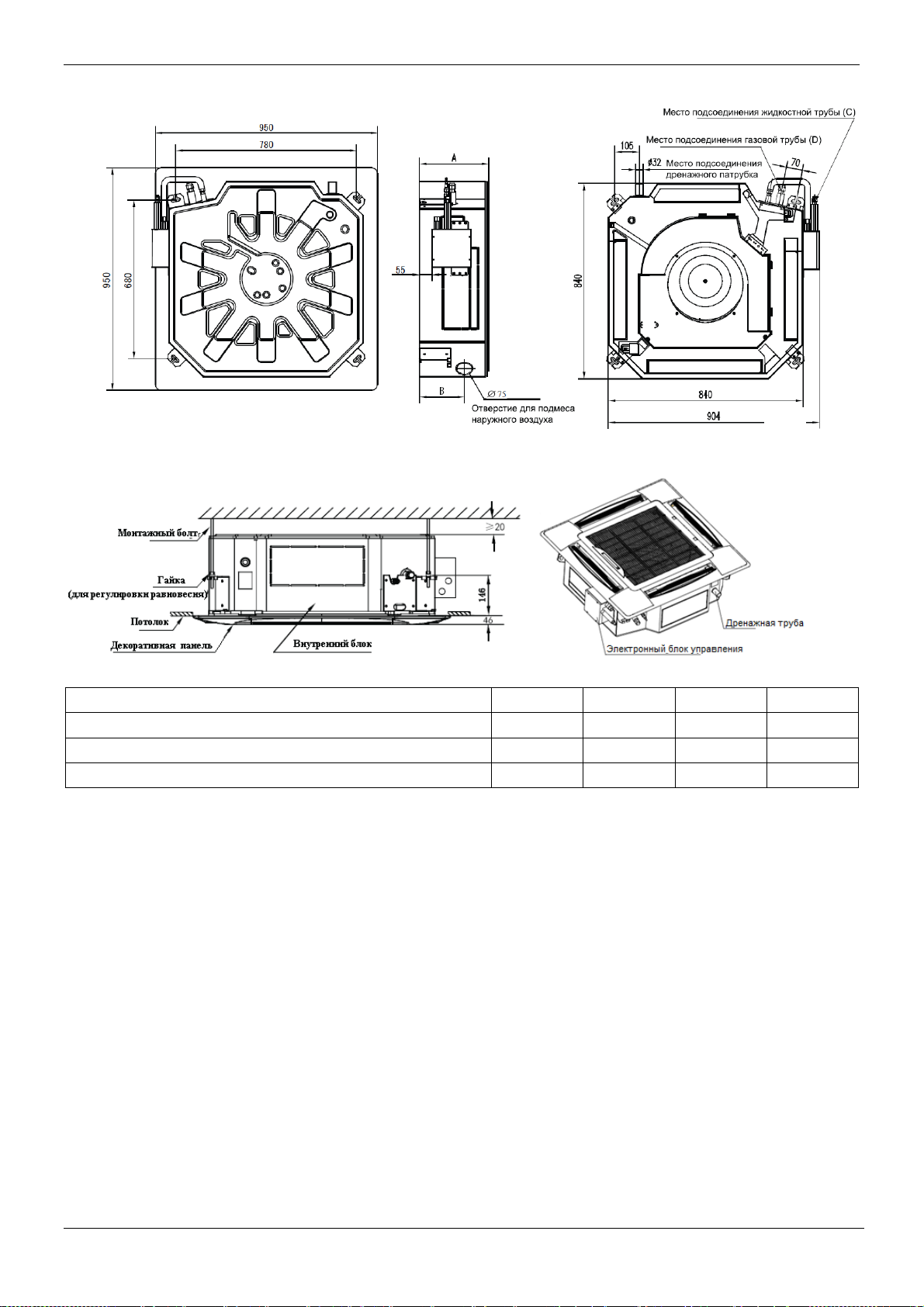

3. Габариты ........................................................................................... 8
4. Пространство необходимое для монтажа ................................... 9

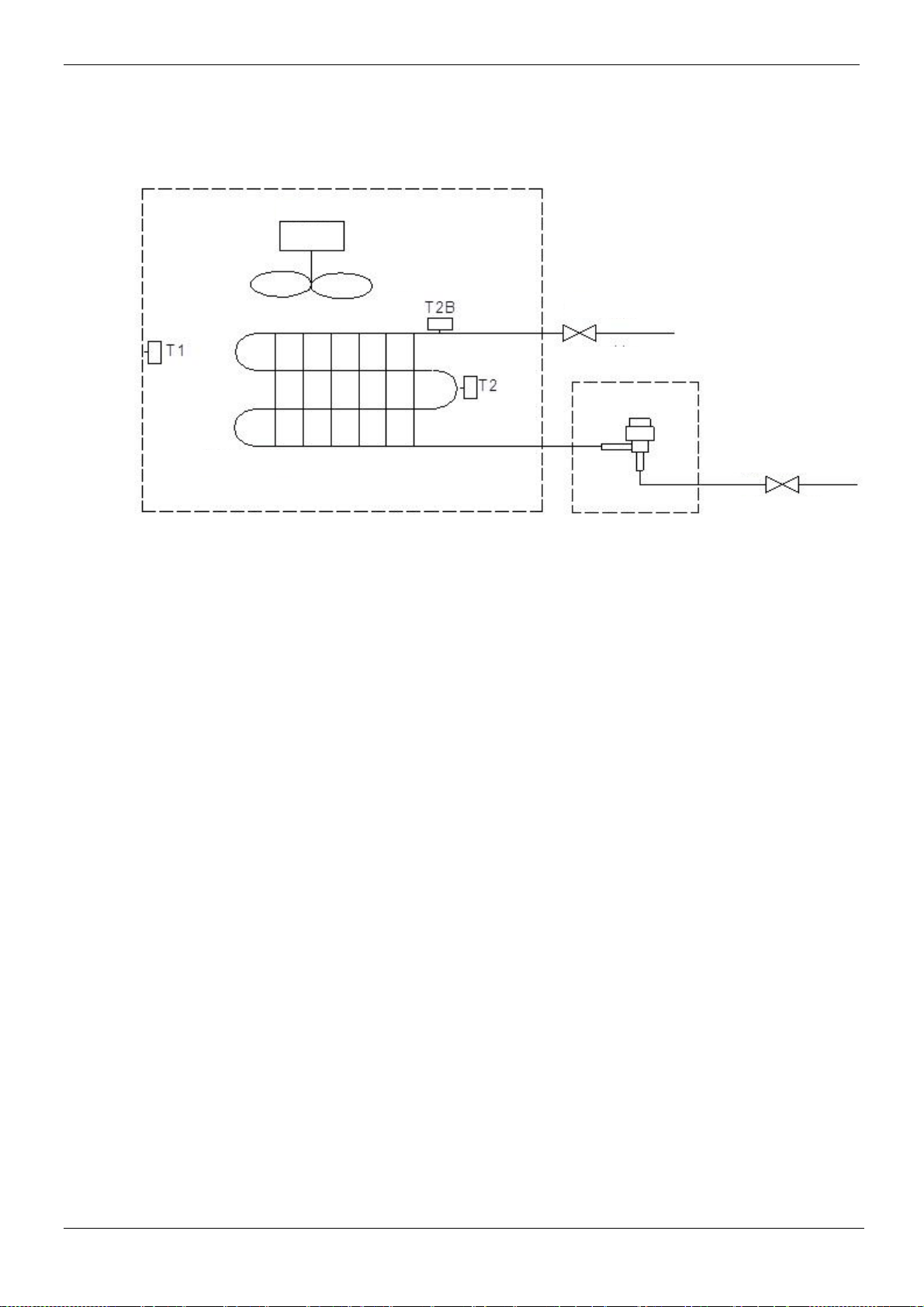

5. Схема холодильного контура ...................................................... 10

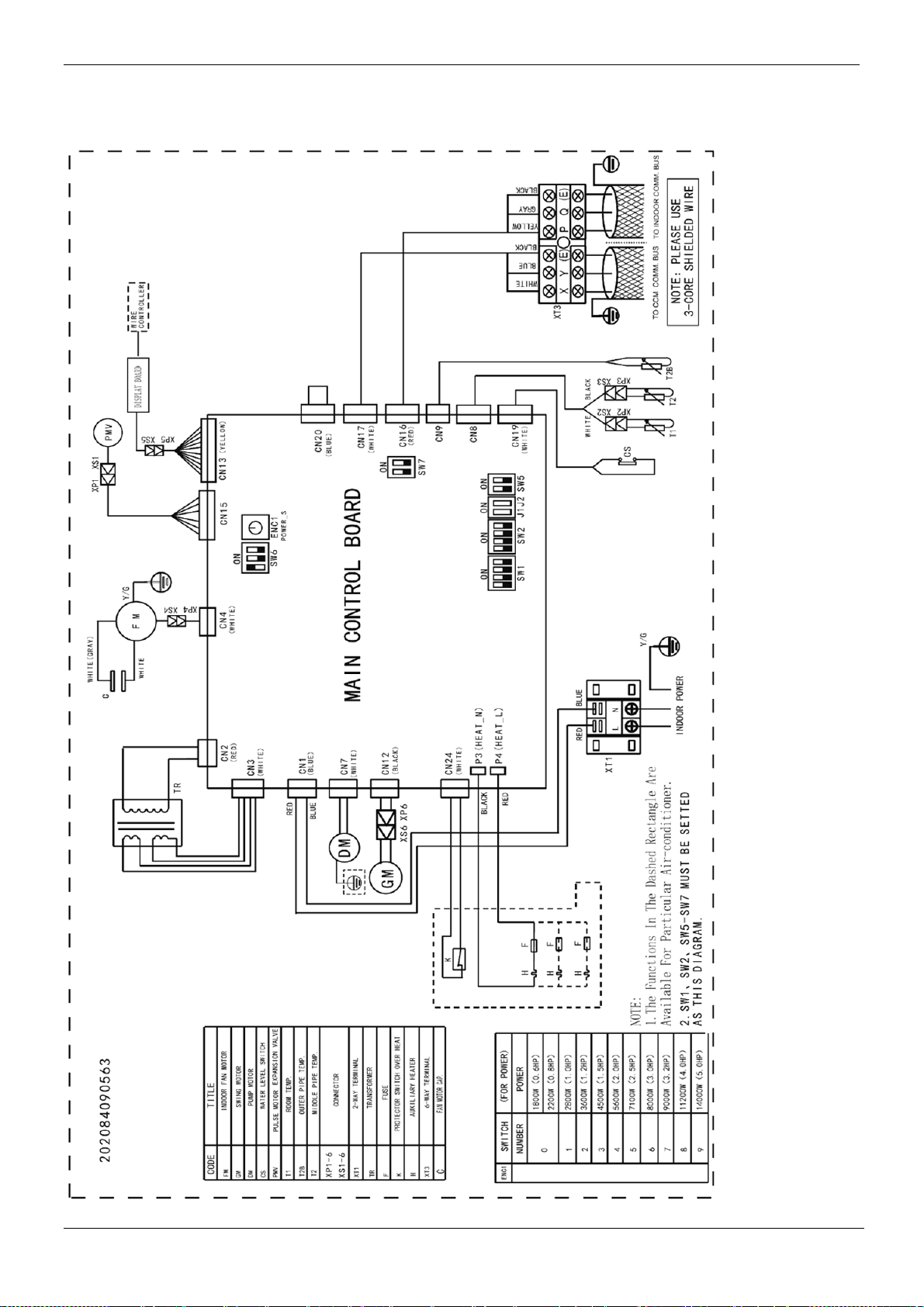

6. Электрическая схема .................................................................... 11
7. Таблицы производительности .................................................... 12
8. Электрические характеристики ................................................... 20

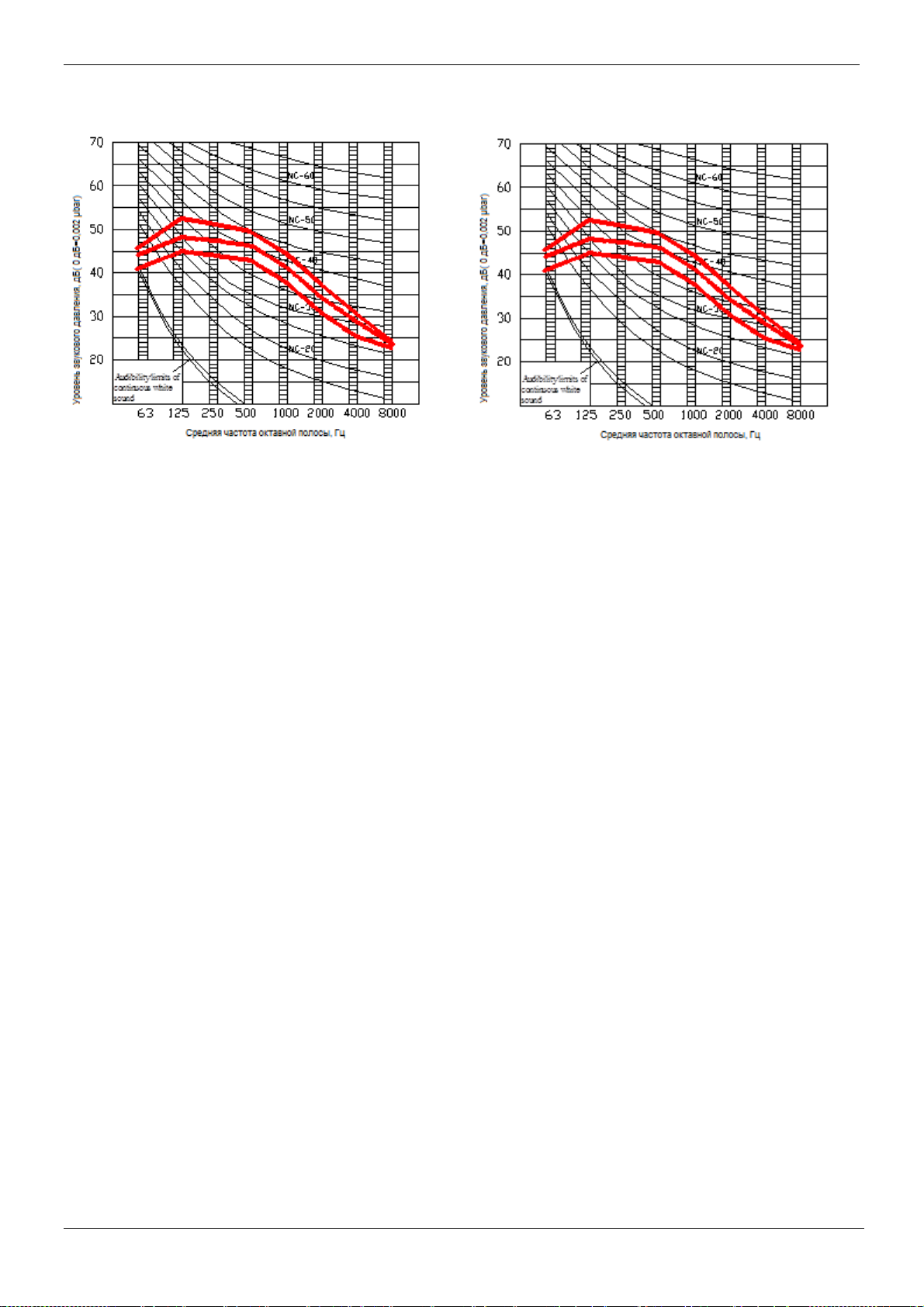

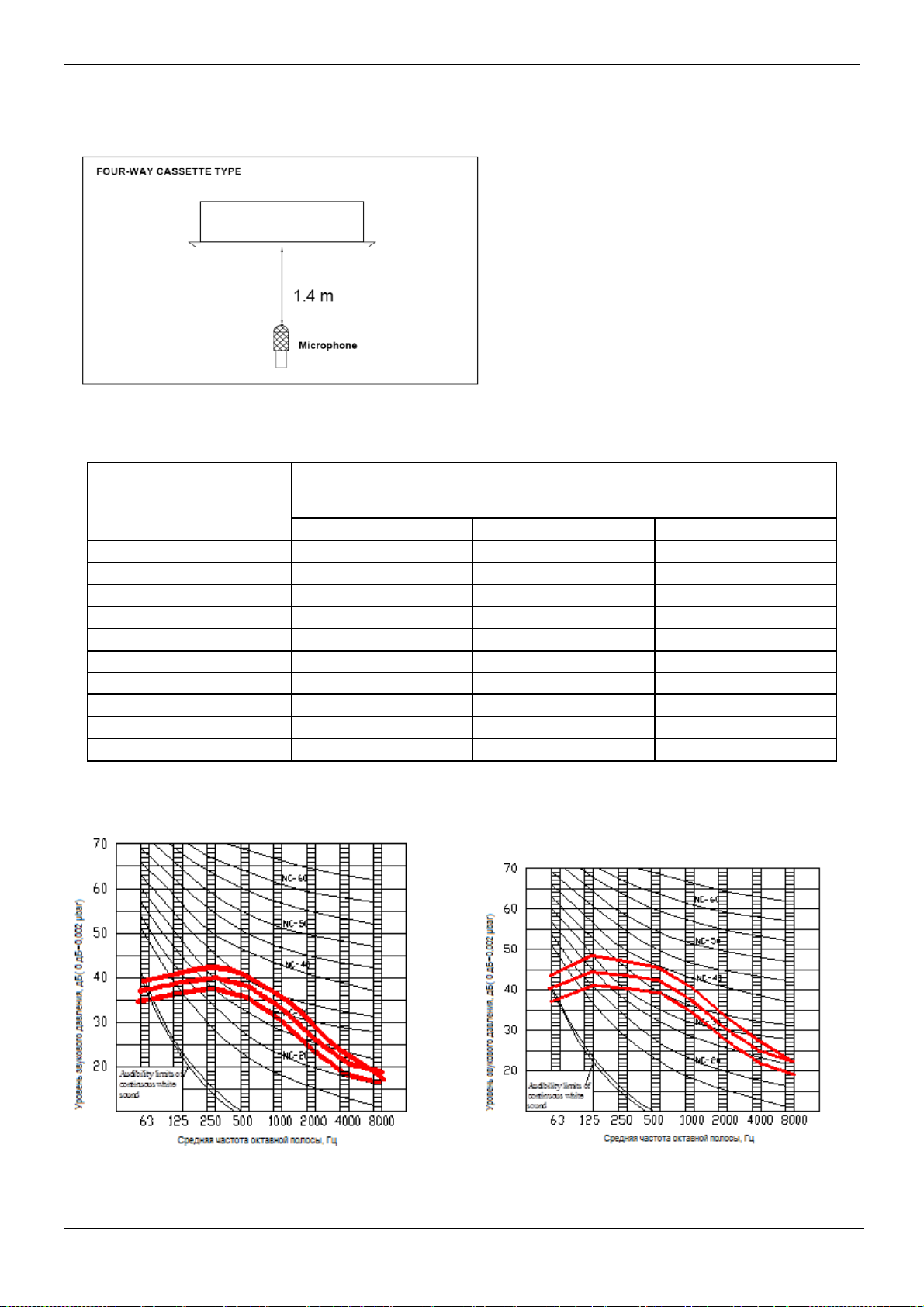

9. Уровень шума ................................................................................. 21
Кассетные четырехпоточные блоки MVC-A-VA1
1
MIV Внутренние блоки DM12-01.01.02-01
1. Особенности
(1) Панель с круговым распределением воздушного потока
(2) Низкий уровень шума при работе
—Обтекаемая форма пластин обеспечивает бесшумную работу
—Создает естественную комфортную среду
(3) Эффективное охлаждение
—Равномерное, быстрое охлаждение в широком диапазоне
(4) Высокая производительность. Повышенная эффективность теплообмена и снижение шума.
Оптимальные характеристики испарителя и мощный поток воздуха гарантируют
производительность
(5) Использование вентилятора с усовершенствованным трехмерным профилем
--- Снижает сопротивление проходящего воздуха
--- Смягчает поток воздуха
--- Выравнивает скорость потока воздуха по площади теплообменника
(6) Для облегчения устранения неисправностей на дисплейной панели дополнительно
установлен цифровой дисплей, отображающий код ошибки
(7) Подмес свежего воздуха способствует созданию здоровых и более комфортных
отличную
условий.
2
Кассетные четырехпоточные блоки MVC-A-VA1
DM12-01.01.02-01 MIV Внутренние блоки
(8) Дренажный насос поднимает конденсат на высоту до 750 мм.
(9) Ультра тонкий корпус упрощает монтаж и обслуживание. Толщина:
2.8кВт~8.0 кВт:230мм, 9.0 кВт ~14 кВт:300 мм.
(10) Угол качания заслонок
1) Добавлен еще один двигатель для качания заслонок, один двигатель управляет двумя жалюзи.
Контроль величины зазора предотвращает потери из-за неоптимальных углов между
2) Угол качания первой заслонки 40-42°, второй – 37-38°. Новый испаритель и оптимальная
внутренняя конфигурация позволяют достичь высокоэффективного теплообмена
(11) Новая конструкция ребер жесткости для предотвращения деформации панели.
заслонками.
(12) Новая конструкция выпускного отверстия для значительного улучшения конденсации
воды: предотвращение срыва конденсата потоком воздуха.
(13) Чтобы поток воздуха не попадал прямо на людей, на
добавлено дополнительное ребро.
(14) Резервные порты с 4-х сторон для подсоединения воздуховодов и подачи воздуха в
соседние небольшие комнаты.
выходную панель из вентилятора
Кассетные четырехпоточные блоки MVC-A-VA1
3
MIV Внутренние блоки DM12-01.01.02-01
(15) Оптимальная конструкция, уменьшение размеров блока управления экономит место и дает
удобство при подсоединении электропроводки.
Гальванизированная сталь в качестве материала короба электронного блока управления; как
результат - повышение стабильности работы и степени защищенности от повреждений.
4
Кассетные четырехпоточные блоки MVC-A-VA1
DM12-01.01.02-01 MIV Внутренние блоки
2. Технические характеристики
Модель MVC28A-VA1 MVC36A-VA1 MVC45A-VA1
Питание В, Ф, Гц
Производительность кВт 2.8 3.6 4.5
Охлаждение
Нагрев
Электродвигатель
вентилятора
внутреннего
блока
Теплообменник
внутреннего
блока
Расход воздуха внутр. блока (выс./ср./низ.) м3/ч 847/766/640 847/766/640 864/755/658
Уровень шума внутр. блок а (выс./ср./низ.) дБ(A) 42/38/35 42/38/35 42/38/35
Внутренний блок
Декоративная
панель
Тип хладагента R410A R410A R410A
Дроссель Электронный расширительный клапан
Расчетное давление
Трубопровод
хладагента
Электропроводка
Диаметр дренажной трубы
Управление
Диапазон рабочих температур
Потребляемая мощность Вт 80 80 90
Номинальный ток A 0.4 0.4 0.4
Производительность кВт 3.2 4.0 5.0
Потребляемая мощность Вт 80 80 90
Номинальный ток A 0.4 0.4 0.4
Модель YDK60-6F-3 YDK60-6F-3 YDK60-6F-3
Тип AC motor AC motor AC motor
Производитель Welling Welling Welling
Потребляемая мощность Вт 98/85/75/70 98/85/75/70 98/85/75/70
Емкость конденсатора мкФ 2.5 2.5 3
Скорость (выс./ср./низ.) об/мин (782)/600/509/422 (782)/600/509/422 (808)/652/547/467
Количество рядов 1 1 2
Шаг трубок(a) x рядов (b) мм 21x13.37 21x13.37 21x13.37
Шаг оребрения мм 1.5 1.5 1.5
Тип ребер Алюминий с гидрофильным покрытием
Диаметр трубки, тип мм Ф7, внутренними канавками
Размеры теплообменника
(Ш*В*Г)
Количество контуров 4 4 8
Габариты (Ш*В*Г)
Габариты упаковки (Ш*В*Г)
Вес блока/в упаковке
Модель
Габариты (Ш*В*Г)
Габариты упаковки (Ш*В*Г)
Вес блока/ в упаковке
Жидкость/ Газ мм Φ6.4/Φ12.7 Φ6.4/Φ12.7 Φ6.4/Φ12.7
Провод питания
Сигнальный провод
мм 1930x168x13.37 1930x168x13.37 1961x168x26.74
мм 840x230x840 840x230x840 840x230x840
мм 955X247X955 955X247X955 955X247X955
кг 24/28 24/28 26/30
T-MBQ-02F1
мм 950x46x950 950x46x950 950x46x950
мм 1000x60x1000 1000x60x1000 1000x60x1000
кг 6/8 6/8 6/8
МПа 4.2/2.0 4.2/2.0 4.2/2.0
2
мм
3×2.5(L≤20м)；3×3.5(L≤50м)
2
мм
3×0.75 3×0.75 3×0.75
мм IDФ28.5 ODФ32 IDФ28.5 ODФ32 IDФ28.5 ODФ32
Ԩ
Беспроводной пульт управления (RM05/BG(T)E-A) с воз-можностью
принудительного задания адреса блок а
220-240В~, 1Ф, 50Гц
17～30
Примечание: 1. Номинальная мощность охлаждения указана для следующих условий: температура воздуха в
помещении 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35° по
сухому термометру. Эквивалентная длина трубопровода хладагента 8м (по горизонтали).
2. Номинальная мощность нагрева указана для следующих условий: температура воздуха в помещении
20°С по сухому термометру; наружная температура 7° по сухому термометру, 6°С по влажному
термометру. Эквивалентная длина трубопровода хладагента 8м (по горизонтали).
Кассетные четырехпоточные блоки MVC-A-VA1
5
MIV Внутренние блоки DM12-01.01.02-01
Модель MVC56A-VA1 MVC71A-VA1 MVC80A-VA1
Питание В, Ф, Гц
Производительность кВт 5.6 7.1 8.0
Охлаждение
Нагрев
Электродвигатель
вентилятора
внутреннего
блока
Теплообменник
внутреннего
блока
Расход воздуха внутр. блока (выс./ср./низ.) м3/ч 864/755/658 1157/955/749 1236/973/729
Уровень шума внутр. блок а (выс./ср./низ.) дБ(A) 42/38/35 45/42/39 45/42/39
Внутренний блок
Декоративная
панель
Тип хладагента R410A R410A R410A
Дроссель Электронный расширительный клапан
Расчетное давление
Трубопровод
хладагента
Электропроводка
Диаметр дренажной трубы
Управление
Диапазон рабочих температур
Потребляемая мощность Вт 75 82 97
Номинальный ток A 0.4 0.5 0.5
Производительность кВт 6.3 8.0 9.0
Потребляемая мощность Вт 75 82 97
Номинальный ток A 0.4 0.5 0.5
Модель YDK60-6F-3 YDK80-6E-2 YDK80-6E-2
Тип AC motor AC motor AC motor
Производитель Welling Welling Welling
Потребляемая мощность Вт 98/85/75/70 120/110/100/90 120/110/100/90
Емкость конденсатора мкФ 3 3 3
Скорость (выс./ср./низ.) об/мин (808)/652/547/467 (877)/755/627/490 (800)/777/662/525
Количество рядов 2 2 2
Шаг трубок(a) x рядов (b) мм 21x13.37 21x13.37 21x13.37
Шаг оребрения мм 1.5 1.5 1.5
Тип ребер Алюминий с гидрофильным покрытием
Диаметр трубки, тип мм Ф7, внутренними канавками
Размеры теплообменника
*
*
Количество контуров 8 8 8
Габариты (Ш*В*Г)
Габариты упаковки (Ш*В*Г)
Вес блока/в упаковке
Модель
Габариты (Ш*В*Г)
Габариты упаковки (Ш*В*Г)
Вес блока/ в упаковке
Жидкость/ Газ мм Φ9.5/Φ15.9 Φ9.52/Φ15.9 Φ9.52/Φ15.9
Провод питания
Сигнальный провод
мм 1961x168x26.74 1961x168x26.74 1961x168x26.74
мм 840x230x840 840x230x840 840x230x840
мм 955X247X955 955X247X955 955X247X955
кг 26/30 26/30 26/30
T-MBQ-02F1
мм 950x46x950 950x46x950 950x46x950
мм 1000x60x1000 1000x60x1000 1000x60x1000
кг 6/8 6/8 6/8
МПа 4.4/2.6 4.4/2.6 4.4/2.6
мм2 3×2.5(L≤20м)；3×3.5(L≤50м)
2
мм
3×0.75 3×0.75 3×0.75
мм IDФ28.5 ODФ32 IDФ28.5 ODФ32 IDФ28.5 ODФ32
Ԩ
Беспроводной пульт управления (RM05/BG(T)E-A) с возможностью
принудительного задания адреса блок а
220-240В~, 1Ф, 50Гц
17～30
Примечание: 1. Номинальная мощность охлаждения указана для следующих условий: температура воздуха в
помещении 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35° по
сухому термометру. Эквивалентная длина трубопровода хладагента 8м (по горизонтали).
2. Номинальная мощность нагрева указана для следующих условий: температура воздуха в помещении
20°С по сухому термометру; наружная температура 7°
по сухому термометру, 6°С по влажному
термометру. Эквивалентная длина трубопровода хладагента 8м (по горизонтали).
6
Кассетные четырехпоточные блоки MVC-A-VA1
DM12-01.01.02-01 MIV Внутренние блоки
Модель MVC90A-VA1 MVC100A-VA1 MVC112A-VA1 MVC140A-VA1
Питание В, Ф, Гц
Производительность кВт 9.0 10.0 11.2 14.0
Охлаждение
Нагрев
Электродвигатель
вентилятора
внутреннего
блока
Теплообменник
внутреннего
блока
Расход воздуха внутр. блока (выс./ср./низ.) м3/ч 1540/1300/1120 1540/1300/1120 1540/1300/1120 1800/1500/1280
Уровень шума внутр. блок а (выс./ср./низ.) дБ(A) 48/45/43 48/45/43 48/45/43 50/47/44
Внутренний блок
Декоративная
панель
Тип хладагента R410A
Дроссель Электронный расширительный клапан
Расчетное давление
Трубопровод
хладагента
Электропроводка
Диаметр дренажной трубы
Управление
Диапазон рабочих температур
Потребляемая мощность Вт 160 160 160 170
Номинальный ток A 0.7 0.7 0.7 0.8
Производительность кВт 10.0 11.0 12.5 15.0
Потребляемая мощность Вт 160 160 160 170
Номинальный ток A 0.7 0.7 0.7 0.8
Модель YDK90-6E-1 YDK90-6E-1 YDK90-6E-1 YDK90-6E-1
Тип AC motor AC motor AC motor AC motor
Производитель Welling Welling Welling Welling
Потребляемая мощность Вт 165/143/114/93 165/143/114/93 165/143/114/93 204/175/140/120
Емкость конденсатора мкФ 3.5 3.5 3.5 4
Скорость (выс./ср./низ.) об/мин 770/640/550 770/640/550 770/640/550 820/750/620
Количество рядов 2 2 2 2
Шаг трубок(a) x рядов (b) мм 21x13.37 21x13.37 21x13.37 21x13.37
Шаг оребрения мм 1.5 1.5 1.5 1.5
Тип ребер Алюминий с гидрофильным покрытием
Диаметр трубки, тип мм Ф7, внутренними канавками
Размеры теплообменника
(Ш*В*Г)
Количество контуров 8 8 8 12
Габариты (Ш*В*Г)
Габариты упаковки (Ш*В*Г)
Вес блока/в упаковке
Модель
Габариты (Ш*В*Г)
Габариты упаковки (Ш*В*Г)
Вес блока/ в упаковке
Жидкость/ Газ мм Φ9.52/Φ15.9 Φ9.52/Φ15.9 Φ9.52/Φ15.9 Φ9.52/Φ15.9
Провод питания
Сигнальный провод
мм 1955x252x26.74 1955x252x26.74 1955x252x26.74 1955x252x26.74
мм 840x300x840 840x300x840 840x300x840 840x300x840
мм 955X317X955 955X317X955 955X317X955 955X317X955
кг 32/37 32/37 32/37 32/37
T-MBQ-02F1
мм 950x46x950 950x46x950 950x46x950 950x46x950
мм 1000x60x1000 1000x60x1000 1000x60x1000 1000x60x1000
кг 6/8 6/8 6/8 6/8
МПа 4.4/2.6 4.4/2.6 4.4/2.6 4.4/2.6
2
мм
3×2.5(L≤20м)；3×3.5(L≤50м)
2
мм
3×0.75 3×0.75 3×0.75 3×0.75
мм IDФ28.5 ODФ32 IDФ28.5 ODФ32 IDФ28.5 ODФ32 IDФ28.5 ODФ32
Ԩ
Беспроводной пульт управления (RM05/BG(T)E-A) с возможностью
принудительного задания адреса блок а
220-240В~, 1Ф, 50Гц
17～30
Примечание: 1. Номинальная мощность охлаждения указана для следующих условий: температура воздуха в
помещении 27°С по сухому термометру, 19°С по влажному термометру; наружная температура 35° по
сухому термометру. Эквивалентная длина трубопровода хладагента 8м (по горизонтали).
2. Номинальная мощность нагрева указана для следующих условий: температура воздуха в помещении
20°С по сухому термометру; наружная температура 7° по сухому термометру, 6°С по влажному
термометру. Эквивалентная длина трубопровода хладагента 8м (по горизонтали).
Кассетные четырехпоточные блоки MVC-A-VA1
7
MIV Внутренние блоки DM12-01.01.02-01
3. Габариты
Модель A(мм) B(мм) C(мм) D(мм)
MVC28A-VA1 ～ MVC45A-VA1 230 170 Φ6.35 Φ12.7
MVC56A-VA1 ～ MVC80A-VA1
MVC90A-VA1 ～ MVC140A-VA1 300 190 Φ9.52 Φ15.9
230 170 Φ9.52 Φ15.9
8
Кассетные четырехпоточные блоки MVC-A-VA1
DM12-01.01.02-01 MIV Внутренние блоки
4. Пространство необходимое для монтажа
1) Вокруг кондиционера должно быть достаточно свободного пространства для монтажа и
технического обслуживания.
2) Потолок, в котором монтируется внутренний блок кассетного типа, должен быть горизонтальным
и достаточно прочным, чтобы выдержать вес блока.
3) Не должно быть препятствий входу и выходу воздуха из кондиционера.
4) Выходящий из кондиционера воздух должен равномерно распределяться по помещению
5) Трубки холодильного контура и дренажный шланг должны легко и свободно отключаться от
кондиционера.
6) Кондиционер не должен находиться рядом с источниками тепла, нагревательными приборами.
.
Внутренний блок A(мм) H(мм)
MVC28A-VA1 ～ MVC80A-VA1 230 ≥260
MVC90A-VA1 ～ MVC140A-VA1 300 ≥330
Кассетные четырехпоточные блоки MVC-A-VA1
9
MIV Внутренние блоки DM12-01.01.02-01
5. Схема холодильного контура
двигатель
вентилятор
накидная гайка
сторона газа
теплообменник
накидная гайка
сторона жидкости
Электронный
расширительный вентиль
10
Кассетные четырехпоточные блоки MVC-A-VA1
DM12-01.01.02-01 MIV Внутренние блоки
6. Электрическая схема
MVC28A-VA1, MVC36A-VA1, MVC45A-VA1, MVC56A-VA1, MVC71A-VA1, MVC80A-VA1, MVC90A-VA1,
MVC100A-VA1, MVC112A-VA1, MVC140A-VA1
Кассетные четырехпоточные блоки MVC-A-VA1
11
MIV Внутренние блоки DM12-01.01.02-01
(инд
7. Таблицы производительности
7.1 Охлаждение
TC: Полная производительность SC: Явная производительность
WB: Температура по влажному термометру DB: Температура по сухому термометру
Номинальная
производительность
внутреннего блока,
кВт
екс)
2.8
3.6
4.5
Температура
наружного
воздуха
(Ԩ DB)
10.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 3.0 1.9 3.3 2.0 3.7 2.0
12.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 3.0 1.9 3.3 2.0 3.6 2.0
14.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 3.0 1.9 3.3 2.0 3.6 2.0
16.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 3.0 1.9 3.3 2.0 3.5 1.9
18.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 3.0 1.9 3.3 2.0 3.5 1.9
20.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 3.0 1.9 3.3 2.0 3.4 1.9
21.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 3.0 1.9 3.3 2.0 3.4 1.9
23.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 3.0 1.9 3.3 2.0 3.4 1.9
25.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 3.0 1.9 3.2 1.9 3.3 1.9
27.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 3.0 1.9 3.2 1.9 3.3 1.9
29.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 3.0 1.9 3.1 1.8 3.2 1.8
31.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 3.0 1.9 3.1 1.8 3.2 1.7
33.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 3.0 1.9 3.1 1.8 3.1 1.7
35.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 2.9 1.9 3.0 1.8 3.1 1.7
37.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 2.9 1.9 3.0 1.8 3.0 1.7
39.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 2.9 1.9 3.0 1.9 3.0 1.7
42.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 2.9 1.9 3.0 1.9 3.0 1.7
44.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 2.9 1.9 3.0 1.9 3.0 1.7
46.0 1.9 1.6 2.3 1.8 2.6 1.9 2.8 1.9 2.9 1.9 3.0 1.9 3.0 1.7
10.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.8 2.5 4.3 2.4 4.7 2.5
12.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.8 2.5 4.3 2.4 4.7 2.5
14.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.8 2.5 4.3 2.4 4.6 2.4
16.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.8 2.5 4.3 2.4 4.5 2.4
18.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.8 2.5 4.3 2.4 4.5 2.4
20.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.8 2.5 4.3 2.4 4.4 2.3
21.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.8 2.5 4.3 2.4 4.4 2.3
23.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.8 2.5 4.1 2.3 4.3 2.2
25.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.8 2.5 4.1 2.3 4.2 2.2
27.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.8 2.5 4.0 2.2 4.2 2.2
29.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.8 2.5 4.0 2.2 4.1 2.2
31.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.8 2.5 4.2 2.6 4.1 2.2
33.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.8 2.5 4.2 2.6 3.9 2.1
35.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.8 2.5 4.2 2.6 3.9 2.1
37.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.7 2.4 3.8 2.3 3.9 2.1
39.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.7 2.4 3.8 2.3 3.8 2.1
42.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.7 2.4 3.8 2.3 3.8 2.1
44.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.7 2.4 3.8 2.3 3.8 2.1
46.0 2.5 1.9 2.9 2.1 3.4 2.3 3.6 2.4 3.7 2.4 3.8 2.3 3.8 2.1
10.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.8 3.0 5.3 3.4 5.9 3.0
12.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.8 3.0 5.3 3.4 5.9 3.0
14.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.8 3.0 5.3 3.4 5.8 3.0
16.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.8 3.0 5.3 3.4 5.6 2.9
18.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.8 3.0 5.3 3.4 5.7 3.0
20.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.8 3.0 5.3 3.4 5.7 3.0
21.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.8 3.0 5.3 3.4 5.6 3.0
23.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.8 3.0 5.3 3.4 5.5 3.0
25.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.8 3.0 5.2 3.0 5.4 2.9
27.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.8 3.0 5.1 3.0 5.2 2.8
29.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.8 3.0 5.1 2.9 5.2 2.8
31.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.8 3.0 5.0 2.9 5.1 2.7
33.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.8 3.0 4.9 2.8 5.1 2.7
35.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.8 3.0 4.8 2.8 5.0 2.7
37.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.8 3.0 4.8 2.9 4.9 2.6
39.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.6 2.8 4.7 2.8 4.8 2.6
42.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.6 2.8 4.7 2.8 4.8 2.6
14/20 16/23 18/26 19/27 20/28 22/30 24/32
TC SC TC SC TC SC TC SC TC SC TC SC TC SC
кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт кВт
Температура воздуха в помещении (Ԩ WB/DB)
12
Кассетные четырехпоточные блоки MVC-A-VA1
DM12-01.01.02-01 MIV Внутренние блоки
44.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.6 2.8 4.7 2.8 4.8 2.6
46.0 3.1 2.4 3.7 2.6 4.2 2.8 4.5 2.9 4.6 2.8 4.7 3.1 4.8 2.6
10.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.9 3.5 6.6 3.6 7.3 3.5
12.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.9 3.5 6.6 3.6 7.2 3.5
14.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.9 3.5 6.6 3.6 7.1 3.5
16.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.9 3.5 6.6 3.6 7.0 3.4
18.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.9 3.5 6.6 3.6 6.8 3.4
20.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.9 3.5 6.6 3.6 6.7 3.3
21.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.9 3.5 6.6 3.6 6.6 3.3
23.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.9 3.5 6.6 3.6 6.6 3.3
25.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.9 3.5 6.6 3.6 6.5 3.2
5.6
7.1
8.0
9.0
27.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.9 3.5 6.4 3.5 6.4 3.2
29.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.9 3.5 6.3 3.5 6.4 3.3
31.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.9 3.5 6.2 3.4 6.2 3.2
33.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.9 3.5 6.2 3.4 6.2 3.2
35.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.9 3.5 6.0 3.3 6.0 3.1
37.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.9 3.5 5.9 3.2 6.0 3.1
39.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.7 3.4 5.8 3.2 6.0 3.1
42.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.7 3.4 5.8 3.2 6.0 3.1
44.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.7 3.4 5.8 3.2 6.0 3.1
46.0 3.9 2.7 4.6 3.0 5.3 3.3 5.6 3.4 5.7 3.7 5.8 3.2 6.0 3.1
10.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.5 4.4 8.4 4.5 9.2 4.6
12.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.5 4.4 8.4 4.5 9.1 4.5
14.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.5 4.4 8.4 4.5 9.0 4.5
16.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.5 4.4 8.4 4.5 8.9 4.4
18.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.5 4.4 8.4 4.5 8.7 4.3
20.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.5 4.4 8.4 4.5 8.5 4.2
21.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.5 4.4 8.4 4.5 8.4 4.2
23.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.5 4.4 8.4 4.5 8.3 4.1
25.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.5 4.4 8.4 4.5 8.2 4.1
27.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.5 4.4 8.1 4.3 8.2 4.1
29.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.5 4.5 8.0 4.3 8.1 4.1
31.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.5 4.5 7.9 4.3 7.8 4.0
33.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.5 4.5 7.8 4.2 7.8 4.0
35.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.5 4.5 7.6 4.1 7.7 3.9
37.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.4 4.4 7.5 4.1 7.6 4.0
39.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.2 4.3 7.4 4.1 7.6 4.0
42.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.2 4.3 7.4 4.1 7.6 4.0
44.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.2 4.3 7.4 4.1 7.6 4.0
46.0 4.9 3.6 5.8 4.0 6.7 4.3 7.1 4.5 7.2 4.3 7.4 4.1 7.6 4.0
10.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.4 9.4 5.5 10.4 5.6
12.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.4 9.4 5.5 10.2 5.5
14.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.4 9.4 5.5 10.2 5.5
16.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.4 9.4 5.5 10.0 5.4
18.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.4 9.4 5.5 9.8 5.3
20.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.4 9.4 5.5 9.6 5.2
21.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.4 9.4 5.5 9.4 5.1
23.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.4 9.4 5.5 9.4 5.1
25.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.4 9.4 5.5 9.3 5.0
27.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.4 9.1 5.3 9.2 5.1
29.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.5 9.0 5.3 9.1 5.0
31.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.5 8.9 5.2 8.8 4.8
33.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.5 8.8 5.2 8.8 4.8
35.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.4 5.5 8.6 5.1 8.6 4.8
37.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.3 5.4 8.4 5.0 8.6 4.9
39.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.1 5.3 8.3 5.0 8.6 4.9
42.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.1 5.3 8.3 5.0 8.6 4.9
44.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.1 5.3 8.3 5.0 8.6 4.9
46.0 5.5 4.4 6.6 4.9 7.5 5.3 8.0 5.5 8.1 5.3 8.3 5.0 8.6 4.9
10.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.6 6.0 10.6 6.1 11.7 6.0
12.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.6 6.0 10.6 6.1 11.5 5.9
14.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.6 6.0 10.6 6.1 11.4 5.9
16.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.6 6.0 10.6 6.1 11.3 5.8
18.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.6 6.0 10.6 6.1 11.0 5.8
20.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.6 6.0 10.6 6.1 10.8 5.7
Кассетные четырехпоточные блоки MVC-A-VA1
13
MIV Внутренние блоки DM12-01.01.02-01
21.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.6 6.0 10.6 6.1 10.6 5.6
23.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.6 6.0 10.6 6.1 10.5 5.5
25.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.6 6.0 10.6 6.1 10.4 5.5
27.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.6 6.0 10.3 5.9 10.4 5.4
29.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.6 6.0 10.1 5.7 10.3 5.4
31.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.6 6.0 10.0 5.7 9.9 5.3
33.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.6 6.0 9.9 5.6 9.9 5.3
35.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.5 6.0 9.6 5.5 9.7 5.3
37.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.3 5.8 9.5 5.4 9.6 5.3
39.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.2 5.7 9.4 5.3 9.6 5.3
42.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.2 5.7 9.4 5.3 9.6 5.3
44.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.2 5.7 9.4 5.3 9.6 5.3
46.0 6.2 4.9 7.3 5.3 8.4 5.8 9.0 5.9 9.2 5.7 9.4 5.3 9.6 5.3
10.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.9 7.3 13.0 7.3
12.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.9 7.3 12.8 7.2
14.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.9 7.3 12.7 7.1
16.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.9 7.3 12.5 7.0
18.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.9 7.3 12.2 6.8
20.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.9 7.3 12.0 6.7
21.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.9 7.3 11.8 6.6
23.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.7 7.3 11.7 6.6
25.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.6 7.2 11.6 6.5
10.0
11. 2
14.0
27.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.5 7.1 11.5 6.6
29.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.4 7.1 11.4 6.5
31.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.3 7.0 11.0 6.3
33.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.6 7.0 11.2 6.9 11.0 6.3
35.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.5 6.9 10.8 6.7 10.8 6.3
37.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.4 6.9 10.8 6.7 10.7 6.2
39.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.2 6.7 10.4 6.6 10.7 6.3
42.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.2 6.7 10.4 6.6 10.7 6.3
44.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.2 6.7 10.4 6.6 10.7 6.3
46.0 6.9 5.6 8.1 6.2 9.4 6.9 10.0 7.0 10.2 6.7 10.4 6.6 10.7 6.3
10.0 7.7 5.9 9.1 6.5 10.5 7.1 11. 2 7.2 11. 9 7.4 13.3 7.6 15.5 8.2
12.0 7.7 5.9 9.1 6.5 10.5 7.1 11. 2 7.2 11. 9 7.4 13.3 7.6 14.4 7.7
14.0 7.7 5.9 9.1 6.5 10.5 7.1 11. 2 7.2 11. 9 7.4 13.3 7.6 14.2 7.6
16.0 7.7 5.9 9.1 6.5 10.5 7.1 11. 2 7.2 11. 9 7.4 13.3 7.6 14.1 7.5
18.0 7.7 5.9 9.1 6.5 10.5 7.1 11. 2 7.2 11. 9 7.4 13.3 7.6 14.0 7.5
20.0 7.7 5.9 9.1 6.5 10.5 7.1 11. 2 7.2 11. 9 7.4 13.3 7.6 13.9 7.4
21.0 7.7 5.9 9.1 6.5 10.5 7.1 11. 2 7.2 11. 9 7.4 13.3 7.6 13.8 7.4
23.0 7.7 5.9 9.1 6.5 10.5 7.1 11. 2 7.2 11. 9 7.4 13.1 7.5 13.7 7.3
25.0 7.7 5.9 9.1 6.5 10.5 7.1 11. 2 7.2 11. 9 7.4 13.0 7.4 13.6 7.2
27.0 7.7 5.9 9.1 6.5 10.5 7.1 11. 2 7.2 11. 9 7.4 12.9 7.3 13.4 7.2
29.0 7.7 5.9 9.1 6.5 10.5 7.1 11. 2 7.2 11. 9 7.4 12.8 7.3 13.3 7.2
31.0 7.7 5.9 9.1 6.5 10.5 7.1 11. 2 7.2 11. 9 7.4 12.7 7.2 12.8 6.9
33.0 7.7 5.9 9.1 6.5 10.5 7.1 11. 2 7.2 11. 9 7.4 12.5 7.2 12.5 6.8
35.0 7.7 5.9 9.1 6.5 10.5 7.1 11. 2 7.2 11. 8 7.4 12.4 7.1 12.3 6.7
37.0 7.7 5.9 9.1 6.5 10.5 7.1 11. 2 7.2 11. 6 7.3 12.3 7.0 12.1 6.6
39.0 7.7 5.9 9.1 6.5 10.5 7.1 11. 2 7.2 11. 4 7.1 12.2 7.0 11.9 6.6
42.0 7.7 6.0 9.1 6.6 10.4 7.2 11. 2 7.3 11. 4 7.1 11.6 6.6 12.0 6.6
44.0 7.7 6.0 9.1 6.6 10.4 7.2 11. 2 7.3 11. 4 7.1 11.6 6.6 12.0 6.6
46.0 7.7 6.0 9.1 6.6 10.4 7.2 11. 2 7.3 11. 4 7.1 11.6 6.6 12.0 6.6
10.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.8 9.0 16.7 9.3 18.2 9.4
12.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.8 9.0 16.7 9.3 17.9 9.2
14.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.8 9.0 16.7 9.3 17.8 9.2
16.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.8 9.0 16.7 9.3 17.5 9.0
18.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.8 9.0 16.7 9.3 17.1 8.8
20.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.8 9.0 16.7 9.3 16.8 8.7
21.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.8 9.0 16.7 9.3 16.5 8.5
23.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.8 9.0 16.4 9.3 16.4 8.4
25.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.8 9.0 16.2 9.3 16.2 8.4
27.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.8 9.0 16.1 9.2 16.1 8.4
29.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.8 9.0 16.0 9.1 16.0 8.4
31.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.8 9.0 15.8 9.0 15.4 8.1
33.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.8 9.0 15.7 8.9 15.4 8.1
35.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.7 8.9 15.1 8.6 15.1 8.1
14
Кассетные четырехпоточные блоки MVC-A-VA1
DM12-01.01.02-01 MIV Внутренние блоки
37.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.6 8.8 15.1 8.6 15.0 8.0
39.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.3 8.7 14.6 8.4 15.0 8.1
42.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.3 8.7 14.6 8.4 15.0 8.1
44.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.3 8.7 14.6 8.4 15.0 8.1
46.0 9.7 7.2 11. 3 7.9 13.2 8.8 14.0 9.0 14.3 8.7 14.6 8.4 15.0 8.1
Кассетные четырехпоточные блоки MVC-A-VA1
15
MIV Внутренние блоки DM12-01.01.02-01
(инд
7.2 Нагрев
TC: полная мощность WB: температура по влажному термометру
DB: температура по сухому термометру
Номинальная
производительность
внутреннего блока,
кВт
екс)
2.8
3.6
4.5
Температура наружного
воздуха (Ԩ)
WB DB кВт кВт кВт кВт кВт кВт
-20 -19.8 1.79 1.79 1.79 1.79 1.79 1.79
-19 -18.8 1.92 1.92 1.92 1.92 1.92 1.92
-17 -16.7 2.02 2.02 2.02 2.02 2.02 2.02
-15 -14.7 2.02 2.02 2.02 2.02 2.02 2.02
-13.00 -12.60 2.14 2.14 2.14 2.14 2.14 2.14
-11.00 -10.50 2.24 2.24 2.24 2.24 2.24 2.24
-10.00 -9.50 2.34 2.34 2.34 2.34 2.34 2.34
-9.10 -8.50 2.40 2.40 2.40 2.40 2.40 2.40
-7.60 -7.00 2.43 2.43 2.43 2.43 2.43 2.43
-5.60 -5.00 2.53 2.53 2.53 2.53 2.53 2.53
-3.70 -3.00 2.66 2.66 2.66 2.66 2.66 2.66
-0.70 0.00 2.85 2.85 2.85 2.85 2.85 2.69
2.20 3.00 3.01 3.01 3.01 3.01 2.94 2.69
4.10 5.00 3.10 3.10 3.10 3.10 2.94 2.69
6.00 7.00 3.20 3.20 3.20 3.10 2.94 2.69
7.90 9.00 3.30 3.30 3.20 3.10 2.94 2.69
9.80 11.00 3.39 3.39 3.20 3.10 2.94 2.69
11.80 13.00 3.52 3.46 3.20 3.10 2.94 2.69
13.70 15.00 3.62 3.46 3.20 3.10 2.94 2.69
-20 -19.8 2.24 2.24 2.24 2.24 2.24 2.24
-19 -18.8 2.40 2.40 2.40 2.40 2.40 2.40
-17 -16.7 2.52 2.52 2.52 2.52 2.52 2.52
-15 -14.7 2.60 2.60 2.60 2.60 2.60 2.60
-13.00 -12.60 2.68 2.68 2.68 2.68 2.68 2.68
-11.00 -10.50 2.80 2.80 2.80 2.80 2.80 2.80
-10.00 -9.50 2.92 2.92 2.92 2.92 2.92 2.92
-9.10 -8.50 3.00 3.00 3.00 3.00 3.00 3.00
-7.60 -7.00 3.04 3.04 3.04 3.04 3.04 3.04
-5.60 -5.00 3.16 3.16 3.16 3.16 3.16 3.16
-3.70 -3.00 3.32 3.32 3.32 3.32 3.32 3.32
-0.70 0.00 3.56 3.56 3.56 3.56 3.56 3.36
2.20 3.00 3.76 3.76 3.76 3.76 3.68 3.36
4.10 5.00 3.88 3.88 3.88 3.88 3.68 3.36
6.00 7.00 4.00 4.00 4.00 3.88 3.68 3.36
7.90 9.00 4.12 4.12 4.00 3.88 3.68 3.36
9.80 11.00 4.24 4.24 4.00 3.88 3.68 3.36
11.80 13.00 4.40 4.32 4.00 3.88 3.68 3.36
13.70 15.00 4.52 4.32 4.00 3.88 3.68 3.36
-20 -19.8 2.80 2.80 2.80 2.80 2.80 2.80
-19 -18.8 3.00 3.00 3.00 3.00 3.00 3.00
-17 -16.7 3.15 3.15 3.15 3.15 3.15 3.15
-15 -14.7 3.25 3.25 3.25 3.25 3.25 3.25
-13.00 -12.60 3.35 3.35 3.35 3.35 3.35 3.35
-11.00 -10.50 3.50 3.50 3.50 3.50 3.50 3.50
-10.00 -9.50 3.65 3.65 3.65 3.65 3.65 3.65
-9.10 -8.50 3.75 3.75 3.75 3.75 3.75 3.75
-7.60 -7.00 3.80 3.80 3.80 3.80 3.80 3.80
-5.60 -5.00 3.95 3.95 3.95 3.95 3.95 3.95
-3.70 -3.00 4.15 4.15 4.15 4.15 4.15 4.15
-0.70 0.00 4.45 4.45 4.45 4.45 4.45 4.20
2.20 3.00 4.70 4.70 4.70 4.70 4.60 4.20
4.10 5.00 4.85 4.85 4.85 4.85 4.60 4.20
6.00 7.00 5.00 5.00 5.00 4.85 4.60 4.20
7.90 9.00 5.15 5.15 5.00 4.85 4.60 4.20
9.80 11.00 5.30 5.30 5.00 4.85 4.60 4.20
11.80 13.00 5.50 5.40 5.00 4.85 4.60 4.20
13.70 15.00 5.65 5.40 5.00 4.85 4.60 4.20
Температура воздуха в помещении (Ԩ DB)
16.00 18.00 20.00 21.00 22.00 24.00
TC TC TC TC TC TC
16
Кассетные четырехпоточные блоки MVC-A-VA1
DM12-01.01.02-01 MIV Внутренние блоки
-20 -19.8 3.53 3.53 3.53 3.53 3.53 3.53
-19 -18.8 3.78 3.78 3.78 3.78 3.78 3.78
-17 -16.7 3.97 3.97 3.97 3.97 3.97 3.97
-15 -14.7 4.10 4.10 4.10 4.10 4.10 4.10
-13.00 -12.60 4.22 4.22 4.22 4.22 4.22 4.22
-11.00 -10.50 4.41 4.41 4.41 4.41 4.41 4.41
-10.00 -9.50 4.60 4.60 4.60 4.60 4.60 4.60
-9.10 -8.50 4.73 4.73 4.73 4.73 4.73 4.73
-7.60 -7.00 4.79 4.79 4.79 4.79 4.79 4.79
5.6
7.1
8.0
9.0
-5.60 -5.00 4.98 4.98 4.98 4.98 4.98 4.98
-3.70 -3.00 5.23 5.23 5.23 5.23 5.23 5.23
-0.70 0.00 5.61 5.61 5.61 5.61 5.61 5.29
2.20 3.00 5.92 5.92 5.92 5.92 5.80 5.29
4.10 5.00 6.11 6.11 6.11 6.11 5.80 5.29
6.00 7.00 6.30 6.30 6.30 6.11 5.80 5.29
7.90 9.00 6.49 6.49 6.30 6.11 5.80 5.29
9.80 11.00 6.68 6.68 6.30 6.11 5.80 5.29
11.80 13.00 6.93 6.80 6.30 6.11 5.80 5.29
13.70 15.00 7.12 6.80 6.30 6.11 5.80 5.29
-20 -19.8 4.48 4.48 4.48 4.48 4.48 4.48
-19 -18.8 4.80 4.80 4.80 4.80 4.80 4.80
-17 -16.7 5.04 5.04 5.04 5.04 5.04 5.04
-15 -14.7 5.20 5.20 5.20 5.20 5.20 5.20
-13.00 -12.60 5.36 5.36 5.36 5.36 5.36 5.36
-11.00 -10.50 5.60 5.60 5.60 5.60 5.60 5.60
-10.00 -9.50 5.84 5.84 5.84 5.84 5.84 5.84
-9.10 -8.50 6.00 6.00 6.00 6.00 6.00 6.00
-7.60 -7.00 6.08 6.08 6.08 6.08 6.08 6.08
-5.60 -5.00 6.32 6.32 6.32 6.32 6.32 6.32
-3.70 -3.00 6.64 6.64 6.64 6.64 6.64 6.64
-0.70 0.00 7.12 7.12 7.12 7.12 7.12 6.72
2.20 3.00 7.52 7.52 7.52 7.52 7.36 6.72
4.10 5.00 7.76 7.76 7.76 7.76 7.36 6.72
6.00 7.00 8.00 8.00 8.00 7.76 7.36 6.72
7.90 9.00 8.24 8.24 8.00 7.76 7.36 6.72
9.80 11.00 8.48 8.48 8.00 7.76 7.36 6.72
11.80 13.00 8.80 8.64 8.00 7.76 7.36 6.72
13.70 15.00 9.04 8.64 8.00 7.76 7.36 6.72
-20 -19.8 5.04 5.04 5.04 5.04 5.04 5.04
-19 -18.8 5.40 5.40 5.40 5.40 5.40 5.40
-17 -16.7 5.67 5.67 5.67 5.67 5.67 5.67
-15 -14.7 5.85 5.85 5.85 5.85 5.85 5.85
-13.00 -12.60 6.03 6.03 6.03 6.03 6.03 6.03
-11.00 -10.50 6.30 6.30 6.30 6.30 6.30 6.30
-10.00 -9.50 6.57 6.57 6.57 6.57 6.57 6.57
-9.10 -8.50 6.75 6.75 6.75 6.75 6.75 6.75
-7.60 -7.00 6.84 6.84 6.84 6.84 6.84 6.84
-5.60 -5.00 7.11 7.11 7.11 7.11 7.11 7.11
-3.70 -3.00 7.47 7.47 7.47 7.47 7.47 7.47
-0.70 0.00 8.01 8.01 8.01 8.01 8.01 7.56
2.20 3.00 8.46 8.46 8.46 8.46 8.28 7.56
4.10 5.00 8.73 8.73 8.73 8.73 8.28 7.56
6.00 7.00 9.00 9.00 9.00 8.73 8.28 7.56
7.90 9.00 9.27 9.27 9.00 8.73 8.28 7.56
9.80 11.00 9.54 9.54 9.00 8.73 8.28 7.56
11.80 13.00 9.90 9.72 9.00 8.73 8.28 7.56
13.70 15.00 10.17 9.72 9.00 8.73 8.28 7.56
-20 -19.8 5.60 5.04 5.60 5.60 5.60 5.60
-19 -18.8 6.00 5.40 6.00 6.00 6.00 6.00
-17 -16.7 6.30 6.30 6.30 6.30 6.30 6.30
-15 -14.7 6.50 6.50 6.50 6.50 6.50 6.50
-13.00 -12.60 6.70 6.70 6.70 6.70 6.70 6.70
-11.00 -10.50 7.00 7.00 7.00 7.00 7.00 7.00
-10.00 -9.50 7.30 7.30 7.30 7.30 7.30 7.30
-9.10 -8.50 7.50 7.50 7.50 7.50 7.50 7.50
Кассетные четырехпоточные блоки MVC-A-VA1
17
MIV Внутренние блоки DM12-01.01.02-01
-7.60 -7.00 7.60 7.60 7.60 7.60 7.60 7.60
-5.60 -5.00 7.90 7.90 7.90 7.90 7.90 7.90
-3.70 -3.00 8.30 8.30 8.30 8.30 8.30 8.30
-0.70 0.00 8.90 8.90 8.90 8.90 8.90 8.40
2.20 3.00 9.40 9.40 9.40 9.40 9.20 8.40
4.10 5.00 9.70 9.70 9.70 9.70 9.20 8.40
6.00 7.00 10.00 10.00 10.00 9.70 9.20 8.40
7.90 9.00 10.30 10.30 10.00 9.70 9.20 8.40
9.80 11.00 10.60 10.60 10.00 9.70 9.20 8.40
11.80 13.00 11.00 10.80 10.00 9.70 9.20 8.40
13.70 15.00 11.30 10.80 10.00 9.70 9.20 8.40
-20 -19.8 6.16 6.16 6.16 6.16 6.16 6.16
-19 -18.8 6.60 6.60 6.60 6.60 6.60 6.60
-17 -16.7 6.93 6.93 6.93 6.93 6.93 6.93
-15 -14.7 7.15 7.15 7.15 7.15 7.15 7.15
-13.00 -12.60 7.37 7.37 7.37 7.37 7.37 7.37
-11.00 -10.50 7.70 7.70 7.70 7.70 7.70 7.70
-10.00 -9.50 8.03 8.03 8.03 8.03 8.03 8.03
-9.10 -8.50 8.25 8.25 8.25 8.25 8.25 8.25
-7.60 -7.00 8.36 8.36 8.36 8.36 8.36 8.36
10.0
11.2
14.0
-5.60 -5.00 8.69 8.69 8.69 8.69 8.69 8.69
-3.70 -3.00 9.13 9.13 9.13 9.13 9.13 9.13
-0.70 0.00 9.79 9.79 9.79 9.79 9.79 9.24
2.20 3.00 10.34 10.34 10.34 10.34 10.12 9.24
4.10 5.00 10.67 10.67 10.67 10.67 10.12 9.24
6.00 7.00 11.00 11.00 11.00 10.67 10.12 9.24
7.90 9.00 11.33 11.33 11.00 10.67 10.12 9.24
9.80 11.00 11.66 11.66 11.00 10.67 10.12 9.24
11.80 13.00 12.10 11.88 11.00 10.67 10.12 9.24
13.70 15.00 12.43 11.88 11.00 10.67 10.12 9.24
-20 -19.8 7.00 7.00 7.00 7.00 7.00 7.00
-19 -18.8 7.50 7.50 7.50 7.50 7.50 7.50
-17 -16.7 7.88 7.88 7.88 7.88 7.88 7.88
-15 -14.7 8.13 8.13 8.13 8.13 8.13 8.13
-13.00 -12.60 8.38 8.38 8.38 8.38 8.38 8.38
-11.00 -10.50 8.75 8.75 8.75 8.75 8.75 8.75
-10.00 -9.50 9.13 9.13 9.13 9.13 9.13 9.13
-9.10 -8.50 9.38 9.38 9.38 9.38 9.38 9.38
-7.60 -7.00 9.50 9.50 9.50 9.50 9.50 9.50
-5.60 -5.00 9.88 9.88 9.88 9.88 9.88 9.88
-3.70 -3.00 10.38 10.38 10.38 10.38 10.38 10.38
-0.70 0.00 11.13 11.13 11.13 11.13 11.13 10.50
2.20 3.00 11.75 11.75 11.75 11.75 11.50 10.50
4.10 5.00 12.13 12.13 12.13 12.13 11.50 10.50
6.00 7.00 12.50 12.50 12.50 12.13 11.50 10.50
7.90 9.00 12.88 12.88 12.50 12.13 11.50 10.50
9.80 11.00 13.25 13.25 12.50 12.13 11.50 10.50
11.80 13.00 13.75 13.50 12.50 12.13 11.50 10.50
13.70 15.00 14.13 13.50 12.50 12.13 11.50 10.50
-20 -19.8 8.68 8.68 8.68 8.68 8.68 8.68
-19 -18.8 9.30 9.30 9.30 9.30 9.30 9.30
-17 -16.7 9.77 9.77 9.77 9.77 9.77 9.77
-15 -14.7 10.08 10.08 10.08 10.08 10.08 10.08
-13.0 -12.6 10.4 10.4 10.4 10.4 10.4 10.4
-11.0 -10.5 10.9 10.9 10.9 10.9 10.9 10.9
-10.0 -9.5 11.3 11.3 11.3 11.3 11.3 11.3
-9.1 -8.5 11.6 11.6 11.6 11.6 11.6 11.6
-7.6 -7.0 11.8 11.8 11.8 11.8 11.8 11.8
-5.6 -5.0 12.3 12.3 12.3 12.3 12.3 12.3
-3.7 -3.0 12.9 12.9 12.9 12.9 12.9 12.9
-0.7 0.0 13.8 13.8 13.8 13.8 13.8 13.0
2.2 3.0 14.6 14.6 14.6 14.6 14.3 13.0
4.1 5.0 15.0 15.0 15.0 15.0 14.3 13.0
6.0 7.0 15.5 15.5 15.5 15.0 14.3 13.0
7.9 9.0 16.0 16.0 15.5 15.0 14.3 13.0
18
Кассетные четырехпоточные блоки MVC-A-VA1
DM12-01.01.02-01 MIV Внутренние блоки
9.8 11.0 16.4 16.4 15.5 15.0 14.3 13.0
11.8 13.0 17.1 16.7 15.5 15.0 14.3 13.0
13.7 15.0 17.5 16.7 15.5 15.0 14.3 13.0
Кассетные четырехпоточные блоки MVC-A-VA1
19
MIV Внутренние блоки DM12-01.01.02-01
Д
8. Электрические характеристики
Модель
Гц Напряжение Мин. Макс. MCA MFA кВт FLA
MVC28A-VA1 50 220-240В 198В 254В 0.5 15A 0.06 0.38
MVC36A-VA1 50 220-240В 198В 254В 0.5 15A 0.06 0.38
MVC45A-VA1 50 220-240В 198В 254В 0.5 15A 0.06 0.38
MVC56A-VA1 50 220-240В 198В 254В 0.5 15A 0.06 0.38
MVC71A-VA1 50 220-240В 198В 254В 0.65 15A 0.080 0.5
MVC80A-VA1 50 220-240В 198В 254В 0.65 15A 0.080 0.5
MVC90A-VA1 50 220-240В 198В 254В 0.85 15A 0.09 0.67
MVC100A-VA1 50 220-240В 198В 254В 0.85 15A 0.09 0.67
MVC112A-VA1 50 220-240В 198В 254В 0.85 15A 0.09 0.67
MVC140A-VA1 50 220-240В 198В 254В 0.85 15A 0.09 0.67
Пояснения:
MCA: Минимальный ток (A)
MFA: Максимальный допустимый ток плавкого предохранителя (A)
KW: Номинальная мощность двигателя вентилятора (kW)
FLA: Полная нагрузка (A)
IFM: Двигатель вентилятора внутреннего бл ок а
Внутренний блок Пттание
вигатель
внутреннего блока
20
Кассетные четырехпоточные блоки MVC-A-VA1
DM12-01.01.02-01 MIV Внутренние блоки
9. Уровень шума
9.1 Схема измерений
9.2 Результаты измерений
Модель
MVC28A-VA1 42 38 35
MVC36A-VA1 42 38 35
MVC45A-VA1 42 38 35
MVC56A-VA1 42 38 35
MVC71A-VA1 45 42 39
MVC80A-VA1 45 42 39
MVC90A-VA1 48 45 43
MVC100A-VA1 48 45 43
MVC112A-VA1 48 45 43
MVC140A-VA1 50 47 44
9.3 Уровень октавных частот
MVC28(36,45,56)A-VA1 MVC71(80)A-VA1
Скорость
Экспериментальные значения
уровня шума dB(A)
H M L
Кассетные четырехпоточные блоки MVC-A-VA1
21
MIV Внутренние блоки DM12-01.01.02-01
MVC90(100,112)A-VA1 MVC140A-VA1
22
Кассетные четырехпоточные блоки MVC-A-VA1
Loading...
