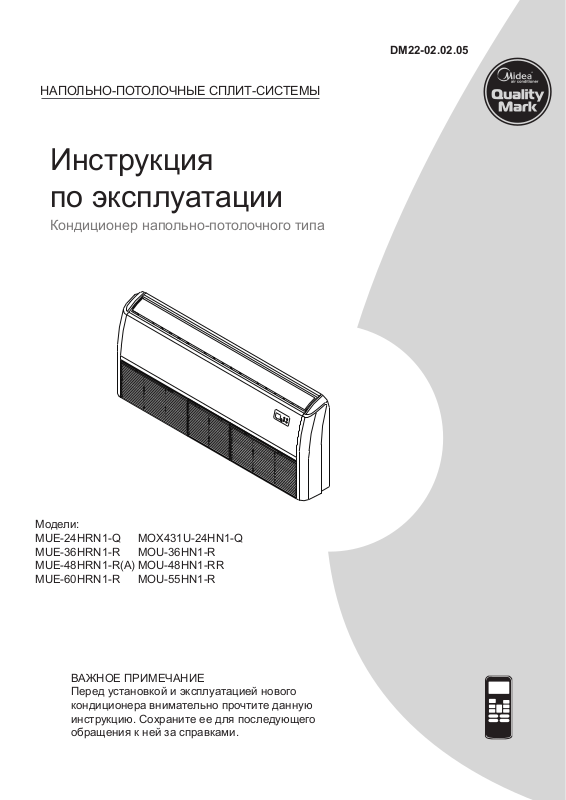

НАПОЛЬНО-ПОТОЛОЧНЫЕ СПЛИТ-СИСТЕМЫ

Инструкция по эксплуатации

Кондиционер напольно-потолочного типа

DM22-02.02.05

Модели: MUE-24HRN1-Q MOX431U-24HN1-Q MUE-36HRN1-R MOU-36HN1-R MUE-48HRN1-R(A) MOU-48HN1-RR MUE-60HRN1-R MOU-55HN1-R

ВАЖНОЕ ПРИМЕЧАНИЕ Перед установкой и эксплуатацией нового кондиционера внимательно прочтите данную инструкцию. Сохраните ее для последующего обращения к ней за справками.

Page 2

Содержание

Инструкция по эксплуатации

Меры предосторожности .....................

Узлы и основные

функции внутреннего блока ................ 05

БЕЗОПАСНОСТЬ

ПРЕЖДЕ

ВСЕГО!

Ручное управление ..................................... 07

Page 3

Устранение неисправностей ............. 10

a. Проблемы общего типа ...................... 10

b. Советы по поиску

и устранению неисправностей ........... 11

Обслуживание и профилактика ........

a. Техническое обслуживание ............... 08

b. Очистка воздушного фильтра ............ 08

c. Устранение течи хладагента .............. 09

d. Подготовка к длительному

перерыву в использовании ................. 09

6 Указания по утилизации .................. 13

7 Технические характеристики ........... 14

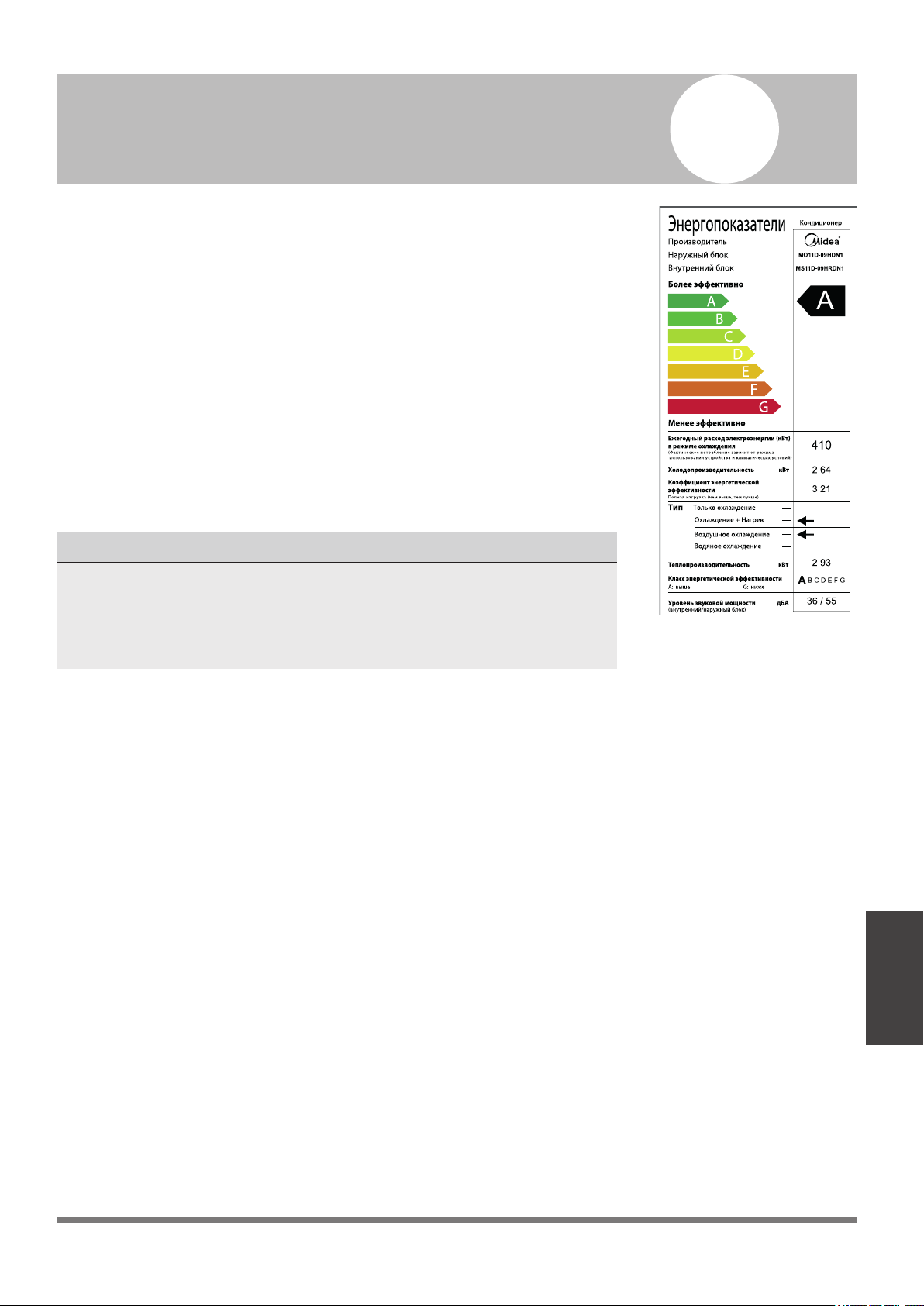

8 Классы энергоэффективности ........ 15

9 Дополнительные сведения .............. 16

Page 4

предосторожности

Меры

asdasd

Меры предосторожности

Благодарим вас за приобретение нашего кондиционера. Это руководство содержит информацию о правильной эксплуатации и обслуживании кондиционера, а также о том, как решать возникающие проблемы. Соблюдение инструкций гарантирует надежное функционирование устройства и длительный срок его службы.

Обратите внимание на следующие обозначения.

Несоблюдение предупреждения может привести к летальному исходу. Конди-

ционер должен быть установлен в соответствии с государственными правила-

ми монтажа электроустановок.

ОПАСНО!

Несоблюдение данного указания может привести к травмам или повреждению оборудования.

ОСТОРОЖНО!

ОПАСНО!

• Для монтажа кондиционера обратитесь к представителям официального дистрибьютора или специалистам. Неправильная установка может повлечь утечку воды, поражение электрическим током или привести к возгоранию.

• Если монтаж кондиционера не будет выполнен специалистами, гарантия утратит силу.

• При возникновении необычной ситуации (например, появлении дыма) отключите питание и обратитесь в сервисный центр за инструкциями, чтобы избежать поражения электрическим током, получения травмы или возгорания.

• Не допускайте проникновения воды во внутренний блок или пульт дистанционного управления. Это может вызвать поражение электрическим током или возгорание.

• Не вставляйте пальцы или посторонние предметы в отверстия для выпуска и забора воздуха. В противном случае вращающиеся лопасти вентилятора могут причинить травму.

• ЗАПРЕЩАЕТСЯ распылять вблизи кондиционера огнеопасные вещества, такие, например, как средства для укладки волос и лакокрасочные материалы. Это может стать причиной возгорания и ожога.

ВНИМАНИЕ!

• Не просовывайте пальцы в воздуховыпускное отверстие, когда включено автоматическое перемещение горизонтальных заслонок. Возможно защемление пальцев или поломка блока.

• Не пытайтесь проверять кондиционер самостоятельно. Поручите эту работу специалисту.

• Не пытайтесь использовать кондиционер для создания климата с целью хранения продуктов, произведений искусства, поддержания жизнедеятельности животных, растений и т.п.

• Не прикасайтесь к теплообменнику испарителя во внутреннем блоке. Острые ребра теплообменника могут причинить травму.

• Не прикасайтесь к кондиционеру мокрыми руками. Это может вызвать поражение электрическим током.

• НЕ помещайте под внутренний блок предметы, которые могут быть повреждены под воздействием сырости. При относительной влажности 80% возможно образование конденсата.

• Не помещайте нагревательные устройства под струю холодного воздуха и не устанавливайте их под внутренним блоком. В противном случае возможно неполное сгорание или деформация корпуса блока от перегрева.

• После длительных периодов использования проверяйте внутренний блок на отсутствие повреждений. Если внутренний блок поврежден, он может упасть и причинить травму.

• Если в одном помещении с кондиционером включена газовая плита или нагревательные устройства, тщательно проветривайте помещение во избежание дефицита кислорода.

• Не влезайте на наружный блок и не кладите на него посторонние предметы.

• Не включайте кондиционер во время использования инсектицидных фумигаторов. Несоблюдение этой меры предосторожности может привести к скоплению химических веществ в кондиционере и поставить под угрозу здоровье лиц, обладающих повышенной чувствительностью к ним.

• Не позволяйте детям играть с кондиционером.

• Данное устройство может использоваться детьми не младше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями либо не обладающими необходимыми для этого опытом и знаниями лишь в том случае, если за ними осуществляется надзор либо они получают надлежащие указания по безопасному использованию устройства и понимают сопутствующие факторы риска.

• НЕ устанавливайте кондиционер во влажных помещения, например в ванных или прачечных. Это может вызвать отказ устройства и поражение электрическим током.



Стр. 4



Page 5

Узлы и основные функции внутреннего блока

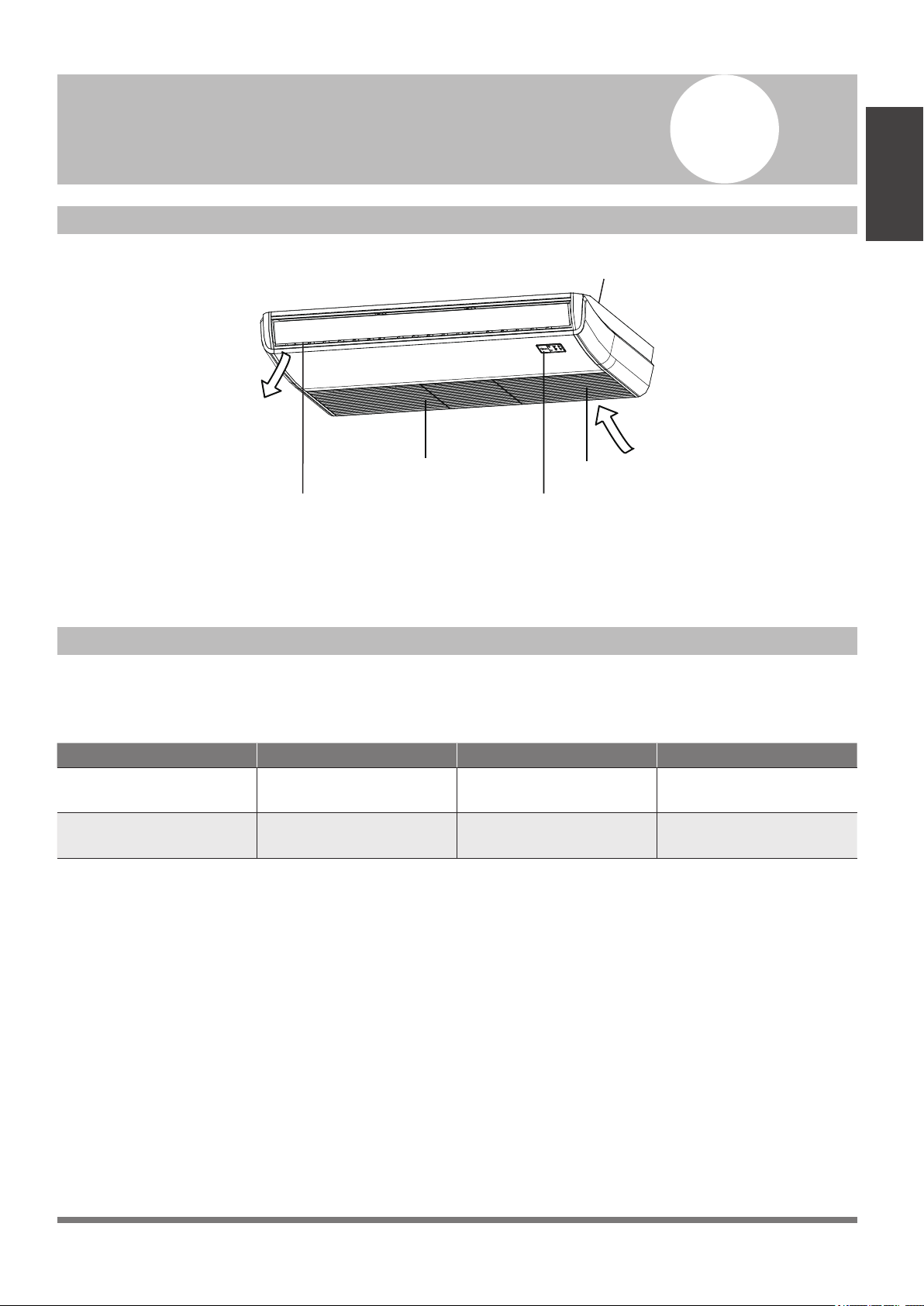

Компоненты кондиционера

Узлы и основные функции внутреннего блока

эксплуатации

Функция

Условия

Жалюзи

Выход воздуха

Рис. 2.1

Условия эксплуатации

Для обеспечения безопасной и эффективной работы системы соблюдайте указанные ниже температурные диапазоны. Несоблюдение этих требований может вызвать снижение эффективности работы кондиционера или его выход из строя.

Режим ОХЛАЖДЕНИЕ Режим НАГРЕВ Режим ОСУШКА

Температура воздуха в помещении

Температура наружного воздуха

17°-32°C 0°-30°C 17°-32°C

18°-43°C -7°-24°C 18°-43°C

Панель дисплея

Забор воздуха



Стр. 5



Page 6

Отличительные особенности

эксплуатации

Функция

Условия

Стандартные настройки При перезапуске кондиционера после сбоя элек-

тропитания автоматически восстанавливаются заводские настройки (режим AUTO, скорость вращения вентилятора AUTO, температура 24 °C). Эти установки могут не соответствовать настройкам, заданным с помощью пульта дистанционного управления или панели управления. Обновите настройки с помощью пульта.

Автоматический перезапуск (некоторые модели) В случае сбоя электропитания система сразу

останавливается. После возобновления подачи питания на панели внутреннего блока начинает мигать индикатор работы устройства. Для перезапуска системы нажмите кнопку ON/OFF на пульте дистанционного управления. Если система имеет функцию автоматического перезапуска, работа устройства возобновляется с теми же настройками.

Рекомендации по экономии электроэнергии

Функция запоминания угла открытия заслонок (опция)

Некоторые модели имеют функцию запоминания угла открытия заслонок. Когда происходит перезапуск системы после сбоя электропитания, автоматически восстанавливается прежний угол открытия горизонтальных заслонок. Этот угол не должен быть слишком малым, иначе при образовании конденсата капли воды будут попадать внутрь устройства. Чтобы сбросить настройки горизонтальных заслонок, нажмите кнопку ручного управления.

Система определения течи хладагента (в некоторых моделях)

В случае течи хладагента на ЖК-дисплее появляется сообщение «ЕС», а светодиодный индикатор начинает мигать.

• Не задавайте слишком низкую или слишком высокую температуру.

• Когда кондиционер работает в режиме охлаждения, закрывайте в комнате шторы для защиты от прямых солнечных лучей.

• Для сохранения прохлады или тепла в комнате держите окна и двери закрытыми.

• Не помещайте предметы перед воздухозаборным или воздуховыпускным отверстием.

• Используйте таймер, а также режим сна или режим экономии, если таковые имеются.

• Если вы не собираетесь пользоваться устройством в течение длительного времени, извлеките батареи из пульта дистанционного управления.

• Очищайте воздушный фильтр один раз в две недели.

• Отрегулируйте угол открытия заслонок и избегайте прямого потока холодного воздуха.

Закрытие штор при работе кондиционера

в режиме нагрева способствует сохране-

нию тепла в помещении.



Стр. 6



Окна и двери должны быть закрыты.

Page 7

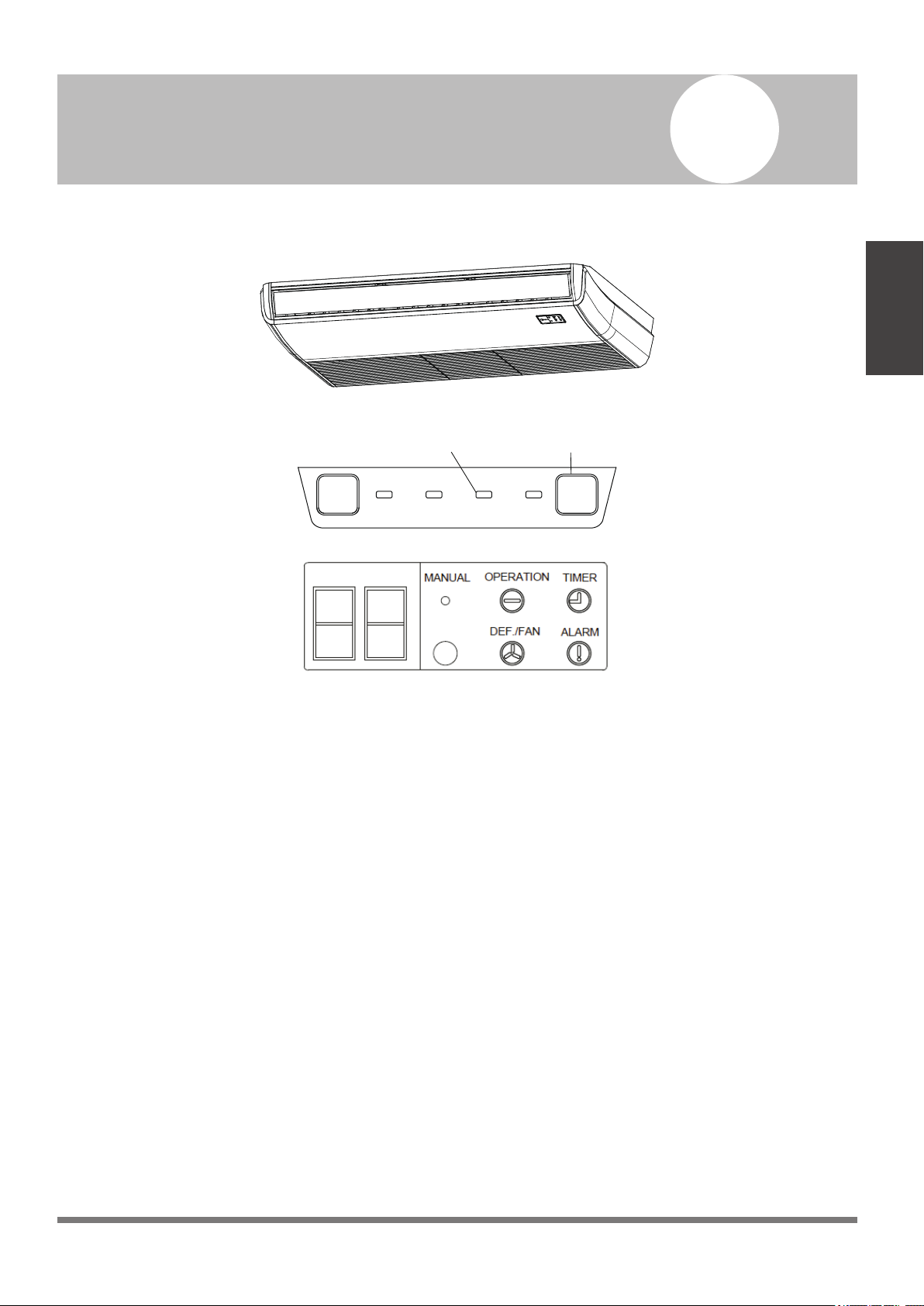

Ручное управление

Если пульт дистанционного управления по каким-либо причинам недоступен или разрядились элементы питания, для управления системой можно использовать панель индикации на внутреннем блоке.

Индикатор PRE-DEF

(Предварительный нагрев / разморозка)

MANUAL

OPERATION

TIMER ALARM

DEF./FAN

Инфракрасный приемник

эксплуатации

Функция

Условия

Рис. 3.1

• Кнопка ручного управления (MANUAL). При последовательном нажатии этой кнопки произво- дится переключение режимов в следующем порядке: AUTO (Авто), FORCED COOL (Принудительное охлаждение), OFF (Выключено).

• Режим принудительного охлаждения (FORCED COOL). В режиме принудительного охлажде- ния индикатор работы мигает. После охлаждения при высокой скорости вращения вентилятора в течение 30 минут система переключается на режим AUTO. В этом режиме пульт дистанционного управления не работает.

• Выключено (OFF). С выключением панели индикации система выключается, а пульт дистан- ционного управления снова становится доступным для манипуляций.



Стр. 7



Page 8

Обслуживание и профилактика

Меры предосторожности

• Для проведения обслуживания или ремонта обратитесь к сертифицированному специалисту. Неправильный ремонт или неправильное обслуживание может вызвать течь воды, возгорание, поражение электрическим током, а кроме того, это лишает вас права на гарантию.

и профилактика

• Для замены предохранителя используйте

Обслуживание

новый предохранитель того же номинала, в противном случае возможно повреждение электрической схемы или возгорание.

• Убедитесь, что дренажный шланг установлен в соответствии с инструкциями. Несоблюдение инструкций может вызвать течь, поражение электрическим током и причинить ущерб имуществу.

• Убедитесь, что все проводные соединения выполнены правильно. Неправильные соединения могут вызвать поражение электрическим током или возгорание.

Чистка воздушного фильтра

Фильтр препятствует попаданию пыли и прочих мелких частиц во внутренний блок. Скопление пыли снижает эффективность работы кондиционера. Для поддержания его высокой работоспособности очищайте фильтр через каждые две недели или чаще, если вы живете в местности с высокой запыленностью. Если фильтр основательно засорен и не поддается чистке, его следует заменить.

ОПАСНО!

Не снимайте и не очищайте фильтр самостоятельно. Это может представлять опасность. Снятие и чистку фильтра должен выполнять сертифицированный специалист.

ПРИМЕЧАНИЕ. Если у вас есть домашние животные, необходимо периодически протирать решетку, чтобы предотвратить ее забивание шерстью.

Техническое обслуживание

ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ ПЕРЕД ПРОВЕДЕНИЕМ ЧИСТКИ ИЛИ ПРОФИЛАКТИЧЕСКИХ РАБОТ

• Перед проведением чистки или профилактических работ обязательно выключите кондиционер и отсоедините его от электросети.

• Не используйте для чистки блока химикаты или ткани с химической пропиткой.

• Не используйте для чистки бензин, растворители, полировальные порошки или подобные вещества. Они могут вызвать растрескивание или деформацию пластиковых деталей.

• Не мойте устройство под струей воды. Это может вызвать поражение электрическим током.

• Не используйте для чистки передней панели воду с температурой выше 40 °C. Это может привести к деформации или изменению цвета панели.

• Для чистки устройства используйте безворсовую ткань, смоченную в нейтральном моющем средстве. После этого досуха протрите корпус.

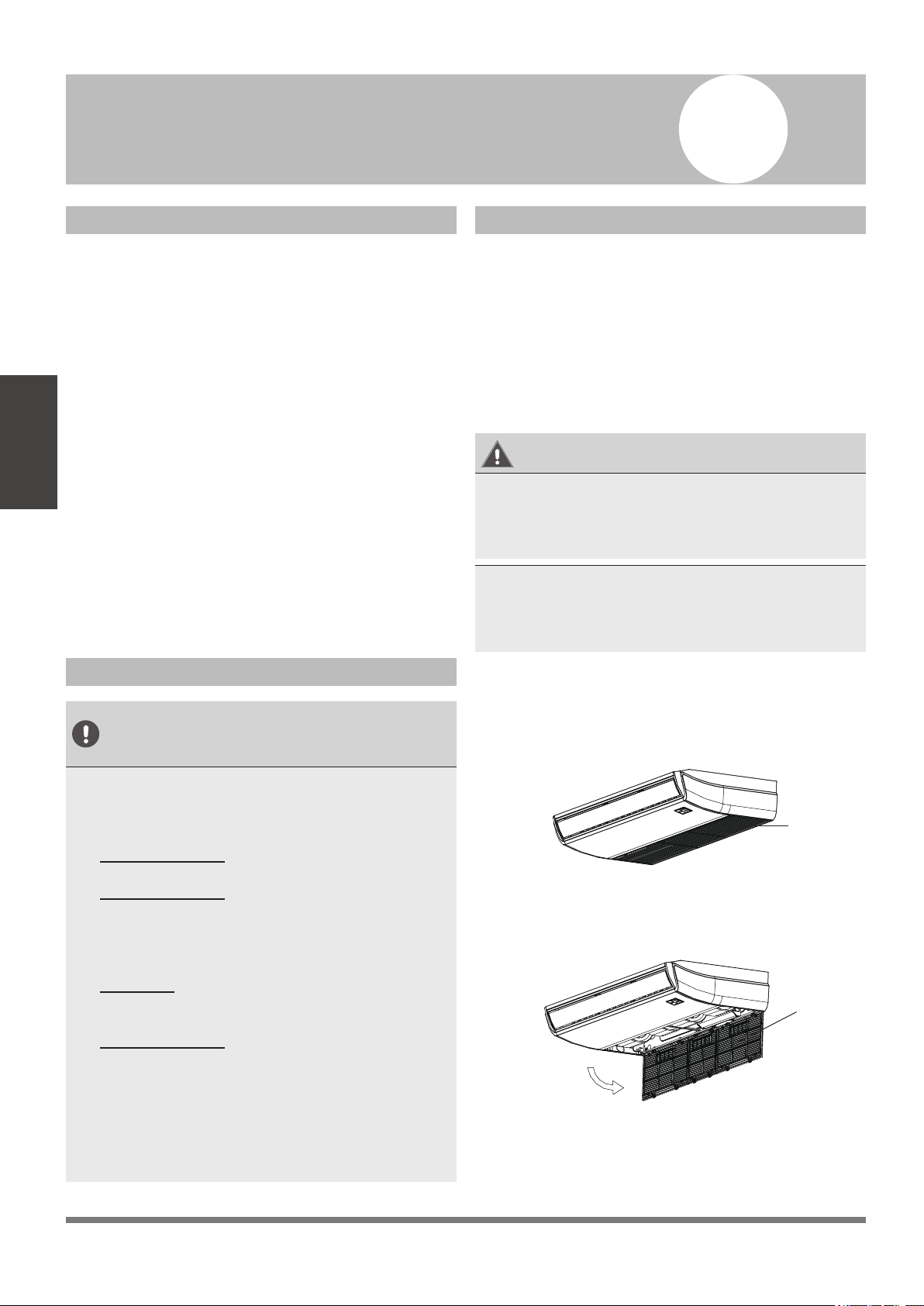

1. Откройте решетку с помощью отвертки или аналогичного инструмента. Чтобы отсоединить решетку от корпуса, приподнимите ее слегка вверх, удерживая под углом 45°, и сдвиньте вперед.

Вход воздуха

Рис. 4.1

2. Извлеките воздушный фильтр (только для кондиционеров 3,2–10,5 кВт).

Воздушный фильтр

Рис. 4.2



Стр. 8



Page 9

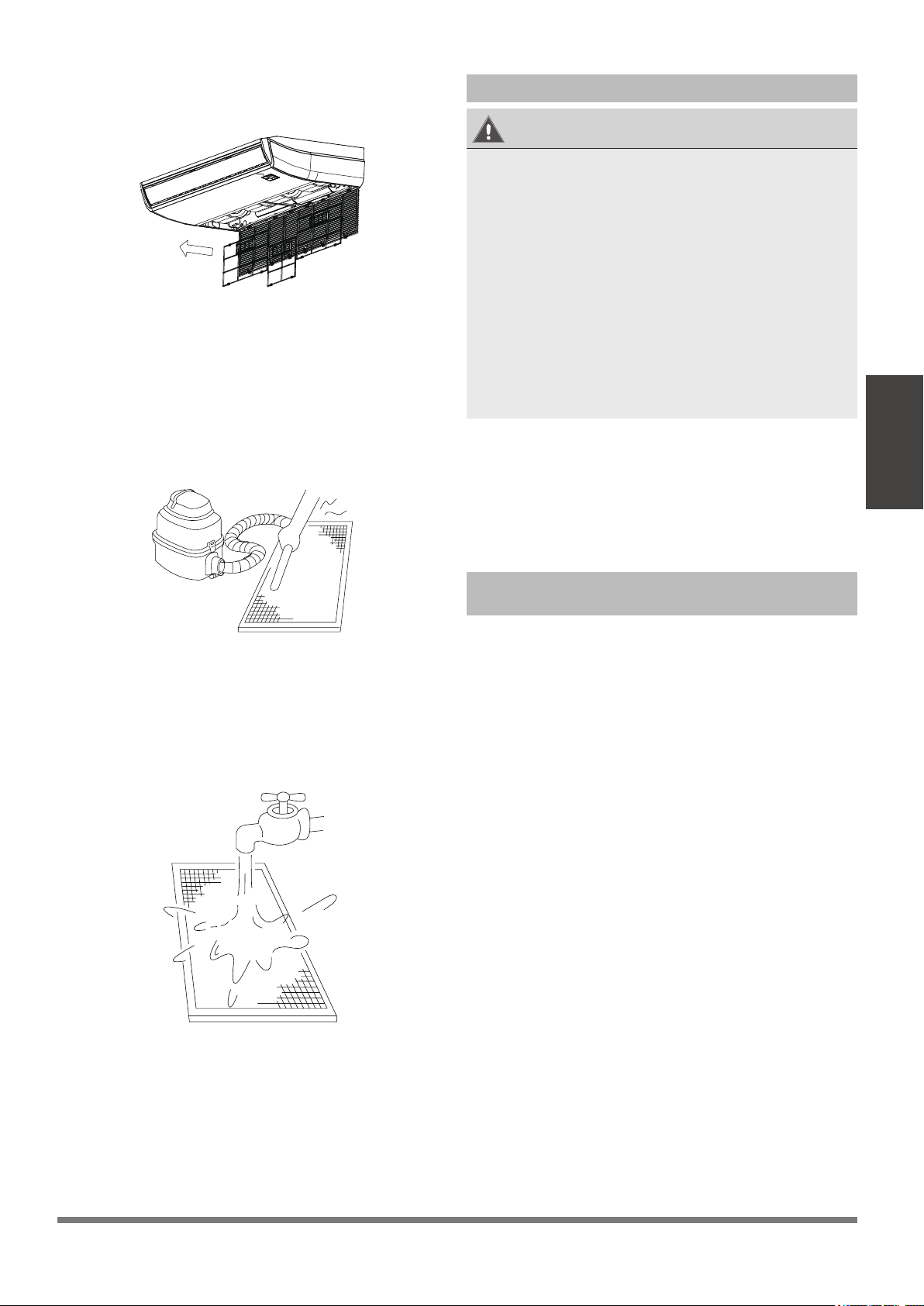

3. Вытяните воздушный фильтр из воздухозаборного отверстия, как показано на рисунке (только для кондиционеров 14–16 кВт).

Рис. 4.3

4. Снимите воздушный фильтр.

5. Очистите воздушный фильтр пылесосом или промойте его в теплой воде с добавлением мягкого моющего средства. При использовании пылесоса чистке подвергается наружная сторона фильтра.

Устранение течи хладагента

ОПАСНО!

• При обнаружении течи хладагента выключите кондиционер и все огнеопасные нагревательные устройства, проветрите помещение и обратитесь в сервисный центр. Хладагент токсичен и огнеопасен. Не пользуйтесь кондиционером до полного устранения течи.

• При установке блока в небольшом помещении примите меры, исключающие концентрацию хладагента свыше допустимых уровней в случае образования течи. Концентрированный хладагент представляет серьезную опасность и угрозу здоровью.

Система определения течи хладагента (в некоторых моделях)

• В случае течи хладагента на ЖК-дисплее появляется сообщение «ЕС», а светодиодный индикатор начинает мигать.

и профилактика

Обслуживание

Рис. 4.4

При промывке водой наружная сторона фильтра должна быть обращена книзу и не должна контактировать с водой.

Рис. 4.5

6. Сполосните фильтр чистой водой и просушите на открытом воздухе. Не подвергайте фильтр воздействию прямых солнечных лучей.

7. Установите фильтр на место.

Подготовка к длительному перерыву в использовании

Обслуживание после длительного перерыва в эксплуатации

1. Уберите предметы, препятствующие свободному проходу воздуха на внутреннем и наружном блоках.

2. Очистите воздушный фильтр и решетку внутреннего блока. Установите чистый и сухой фильтр на место.

3. Включите питание по крайней мере за 12 часов до начала эксплуатации кондиционера.

Хранение кондиционера при перерыве в эксплуатации

1. Для просушки устройства и предотвращения образования внутри плесени включите его в режиме вентиляции и оставьте работать в теплой комнате в течение 12 часов.

2. Выключите устройство и отключите его от электросети.

3. Очистите воздушный фильтр, следуя инструкциям предыдущего раздела. Перед постановкой на хранение установите на место чистый и сухой фильтр.

4. Извлеките элементы питания из пульта дистанционного управления.



Стр. 9



Page 10

неисправностей

Устранение неисправностей

ВНИМАНИЕ!

При возникновении любой из следующих ситуаций незамедлительно отключите питание и обратитесь за помощью в сервисный центр.

• После перезапуска устройства индикатор работы продолжает часто мигать.

• Не работают кнопки пульта дистанционного управления.

• Постоянно срабатывает предохранитель или размыкатель цепи.

• В кондиционер попала вода или посторонние предметы.

• Прочие необычные ситуации.

Проблемы общего типа

Описанные ниже проблемы не являются неисправностями и в большинстве случаев не требуют ремонта.

Неисправность Возможные причины

Кондиционер имеет функцию трехминутной задержки запуска для защиты от перегрузки. Его нельзя включить в течение 3 минут после выключения.

Устранение

Кондиционер не включается при нажатии кнопки включения/ выключения питания (ON/OFF)

Кондиционер переключается с режима охлаждения на режим вентиляции

Из внутреннего блока выходит белый туман

Белый туман выделяется как внутренним, так и наружным блоком

Внутренний блок издает шумы

Шумы издает как внутренний, так и наружный блок

Наружный блок издает шум

Из внутреннего или наружного блока происходит выброс пыли



Стр. 10



Модели с режимами охлаждения и нагрева. Если светятся индикаторы работы и предварительного нагрева/размораживания, значит, снаружи слишком холодно и автоматически включилась система защиты от обморожения устройства.

Режим охлаждения. Если светятся индикаторы работы и предварительного нагрева/размораживания, значит, снаружи слишком холодно и автоматически включилась система защиты от обморожения устройства.

Это делается для предотвращения образования инея. Как только температура повысится до приемлемого уровня, кондиционер снова начнет работать в ранее выбранном режиме.

Достигнута заданная температура, при которой компрессор отключается. После того, как будет восстановлена допустимая температура, кондиционер вернется к работе в выбранном режиме.

Во влажных регионах значительный перепад между температурой воздуха в помещении и температурой кондиционированного воздуха может вызвать образование белого тумана.

Если кондиционер перезапускается в режиме нагрева после размораживания, белый туман может выделяться из-за наличия влаги, образовавшейся в процессе размораживания.

Во время работы в режиме охлаждения или при выключении системы слышно потрескивание. Этот звук сопровождает также работу дренажного насоса (устанавливается дополнительно).

После работы в режиме нагрева может быть слышно потрескивание, вызываемое расширением и сжатием пластиковых деталей.

Во время работы слышно тихое шипение. Это звук протекания хладагента по контуру внутреннего и наружного блоков.

Тихий шипящий звук в начале работы, сразу после прекращения работы или в процессе размораживания: это обычный звук, вызываемый прекращением протекания газообразного хладагента или изменением направления его потока.

Блок может издавать различные звуки в зависимости от режима его работы.

Во время длительных периодов неиспользования в блоке может скапливаться пыль, выбрасываемая после включения кондиционера. Этот эффект можно уменьшить, накрыв блок на время его длительного бездействия.

Page 11

Неисправность Возможные причины

Внутренний блок выделяет неприятный запах

Блок может поглощать запахи из окружающего воздуха (например, запах мебели, приготовления пищи или табачного дыма), которые в результате испускаются при работе кондиционера.

Фильтры блока покрылись плесенью и нуждаются в чистке.

Не работает вентилятор наружного блока

Во время работы кондиционера скорость вентилятора регулируется для оптимизации рабочих параметров.

Поиск и устранение неисправностей

В случае возникновения той или иной неполадки до обращения в ремонтную компанию сверьтесь с приведенной ниже таблицей.

Неисправность Возможные причины Способы устранения

Перебой в подаче электроэнергии Дождитесь восстановления электросна-

бжения.

Выключено питание. Включите питание. Кондиционер не работает

Перегорел предохранитель. Замените предохранитель.

Разрядились элементы питания пульта

Замените элементы питания. дистанционного управления. Активирована защитная функция трехминутной задержки запуска кондиционера. Заданная температура выше темпера-

До повторного включения должно про-

йти не менее 3 минут.

Уменьшите заданную температуру. туры воздуха в помещении. Загрязнен теплообменник внутреннего

Очистите загрязненный теплообменник. или наружного блока. Загрязнен воздушный фильтр. Извлеките и очистите фильтр в соответ-

ствии с инструкциями.

Низкая холодопроизводительность

Заблокировано воздухозаборное или воздуховыпускное отверстие внутреннего или наружного блоков. Открыты двери и окна. Проверьте, чтобы двери и окна во время

Выключите кондиционер и, устранив

препятствие, включите снова.

работы кондиционера были закрыты. Солнечный свет приносит дополнительное тепло. Дефицит хладагента в результате утечки или длительной эксплуатации

В жаркую и солнечную погоду закрывай-

те окна и шторы.

Проверьте систему на отсутствие течей,

при необходимости замените уплотнения

и выполните дозаправку хладагентом.

Кондиционер часто включается и выключается.

В системе слишком много или слишком мало хладагента. В систему попала жидкость, несжимаемый газ или посторонние предметы. Заблокирована линия системы Найдите неисправный элемент и заме-

Компрессор вышел из строя. Замените компрессор. Слишком высокое или слишком низкое

Проверьте систему на отсутствие течей и за-

правьте ее нужным количеством хладагента.

Слейте хладагент из системы и повторно за-

правьте ее нужным количеством хладагента.

ните его новым.

Установите регулятор напряжения. напряжение Температура наружного воздуха ниже 7 °C.

Проверьте систему на отсутствие течей

и заправьте ее нужным количеством

хладагента.

Низкая теплопроизводительность

Через двери и окна проникает холодный воздух.

Дефицит хладагента в результате утечки или длительной эксплуатации

Позаботьтесь о том, чтобы все двери и

окна при использовании кондиционера

были закрыты.

Проверьте систему на отсутствие течей,

при необходимости замените уплотнения

и выполните дозаправку хладагентом.

неисправностей

Устранение



Стр. 11



Page 12

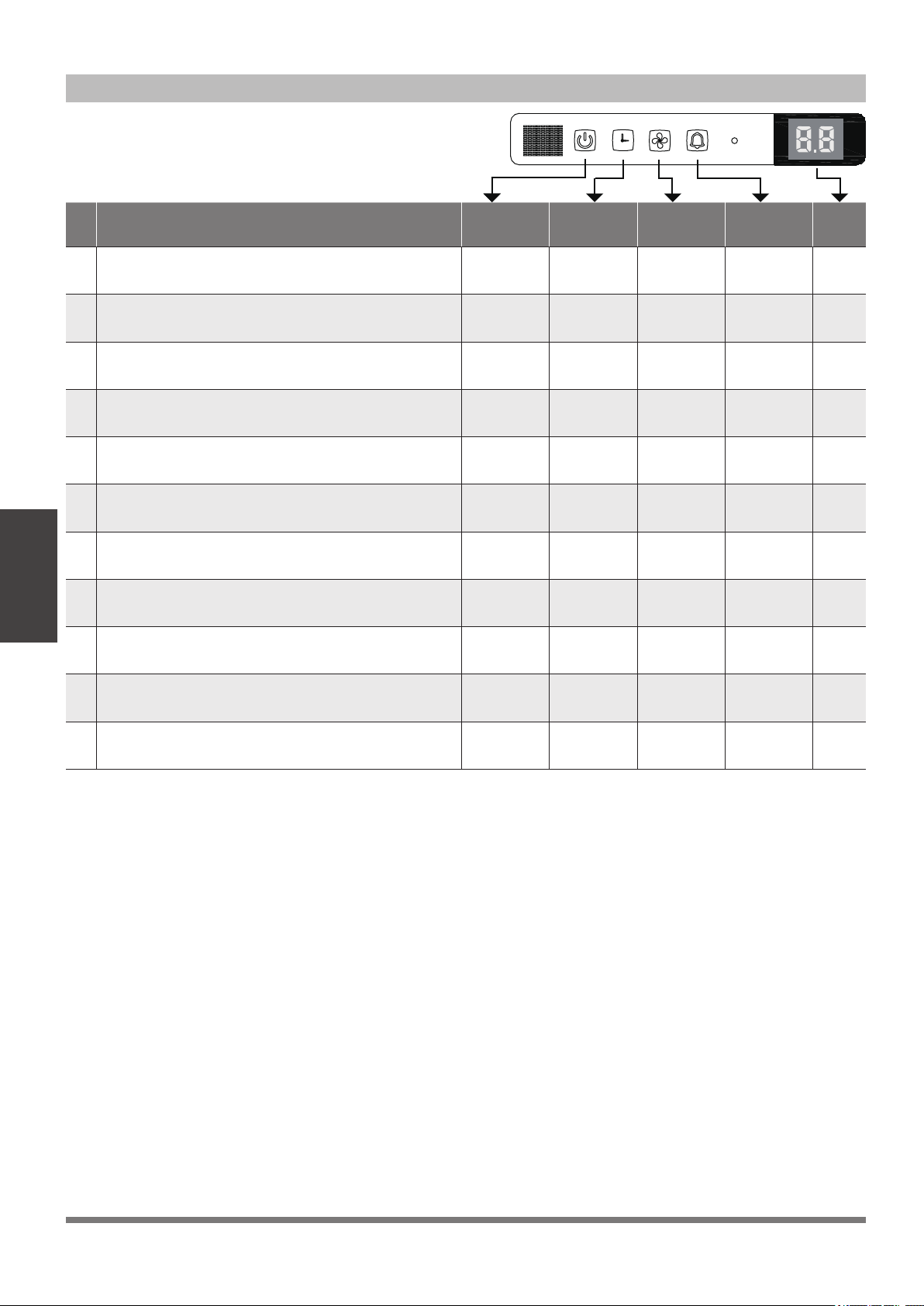

Коды ошибок

MANUAL

неисправностей

№

п.п.

Неисправность канала связи между внутренним

и наружным блоками

Неисправность датчика температуры в помеще-

нии

3 Неисправность датчика температуры испарителя

Неисправность датчика температуры конденса-

тора

5 Датчик температуры водяного насоса

6 Неисправность наружного блока

Устранение

7 Неисправность ЭСППЗУ

8 Неисправность датчика уровня воды

Неконтролируемая частота вращения двигателя

постоянного тока

Причина

Индикатор

работы

Частое

мигание

Частое

мигание

Частое

мигание

Частое

мигание

Индикатор

таймера

Частое

мигание

Частое

мигание

Частое

мигание

Частое

мигание

Индикатор

PRE-DEF

Частое

мигание

Частое

мигание

Частое

мигание

Аварийный

индикатор

Частое

мигание

Частое

мигание

Частое

мигание

Частое

мигание

Код

ошибки

Пониженное давление в контуре наружного

блока

Неисправность системы определения течи хла-

дагента

Частое

мигание

Частое

мигание

Частое

мигание

Частое

мигание

Частое

мигание



Стр. 12



Page 13

Указания по утилизации

Пользователи должны соблюдать требования, предъявляемые к утилизации устройства. Данное устройство содержит хладагент и другие потенциально опасные материалы. При утилизации данного устройства согласно законодательству должны применяться специальные методы сбора и переработки. Не выбрасывайте это изделие вместе с бытовыми и несортированными городскими отходами.

Предусмотрены следующие варианты утилизации подобных устройств:

• сдача в предписанный пункт сбора электронного оборудования, отслужившего свой срок;

• бесплатная сдача старого устройства предприятию розничной торговли при покупке нового;

• бесплатная сдача старого устройства производителю;

• сдача в сертифицированный пункт сбора металлолома.

ПРИМЕЧАНИЕ. Если, стремясь избавиться от такого устройства, вы оставите его в лесу или другой природной среде, оно будет представлять угрозу для экологии и здоровья людей. Опасные вещества могут попасть в грунтовые воды, а вместе с ними — в продукты питания.

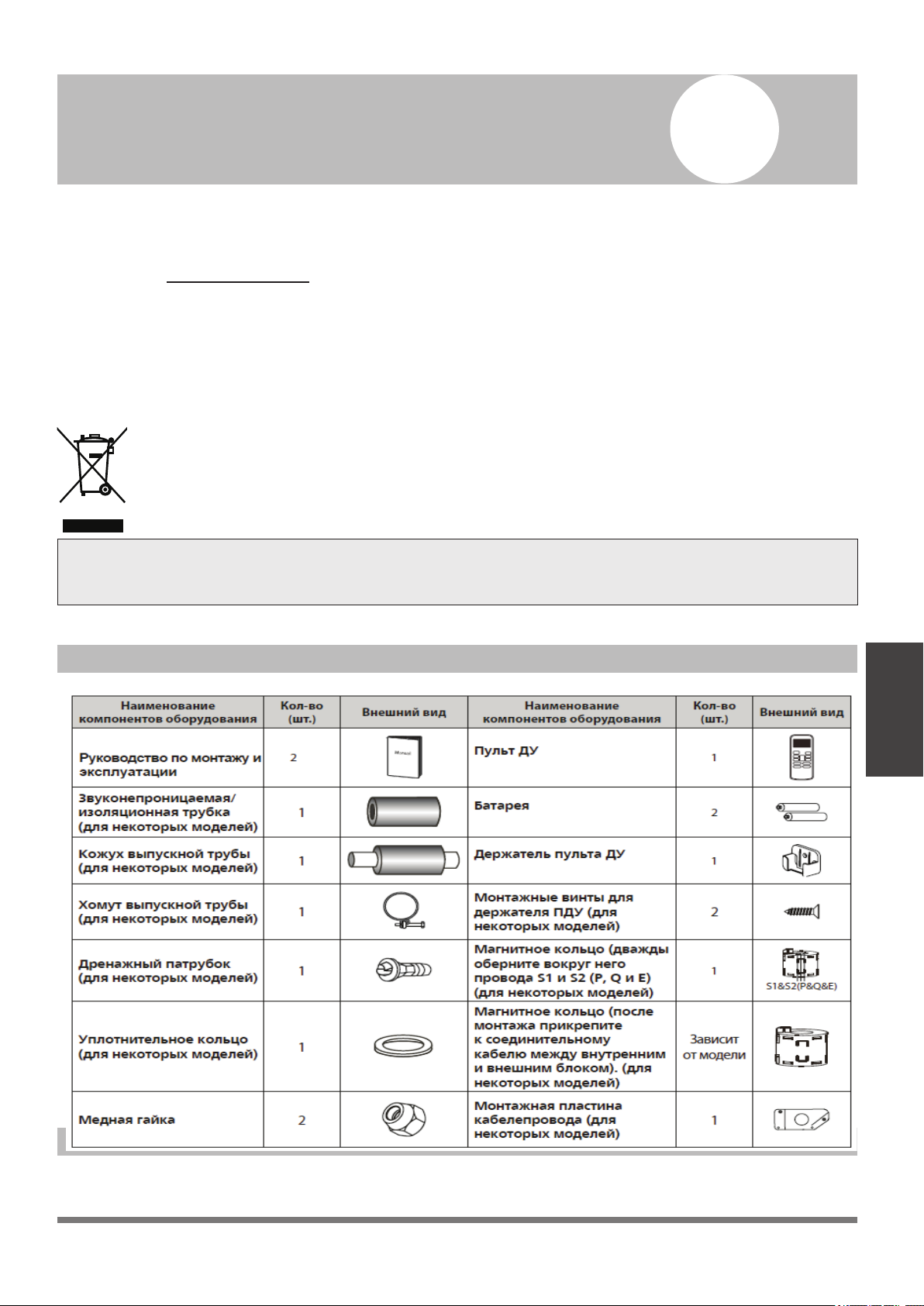

Комплект поставки

по утилизации

Указания



Стр. 13



Page 14

Технические характеристики

Охлаждение/нагрев

ВНУТРЕННИЙ БЛОК MUE-24HRN1-Q MUE-36HRN1-R MUE-48HRN1-R(A) MUE-60HRN1-R

НАРУЖНЫЙ БЛОК MOX431U-24HN1-Q MOU-36HN1-R MOU-48HN1-RR MOU-55HN1-R

Электропитание В, Гц, Ф 220~240, 50, 1 380~415,50,3 380~415,50,3 380~415,50,3

характеристики

Технические

Производительность

Потребляемая мощность

Эффективность / Класс

Расход воздуха Макс./сред./мин. м

Уровень шума Выс./сред./низ. дБА 50/45/41 53/48.5/45 54.0/51.0/48.0 54.5/50.6/48.0

Размеры (ШхВхГ)

Вес

Трубопровод хладагента (R410A)

Диапазон рабочих температур

Проводной пульт В комплекте RG10F(B)/BGEF

Охлаждение кВт 7,03 10,55 14,07 16,12

Нагрев кВт 7,91 11,14 16,12 17,58

Охлаждение кВт 2,50 3,51 5,45 6,40

Нагрев кВт 2,47 3,47 5,08 5,80

Охлаждение (EER) 2,81 / C 3,01 / B 2,58 / E 2,52 / E

Нагрев (COP) 3,21 / C 3,21 / C 3,17 / D 3,03 / D

/ч

Внутренний блок мм

Наружный блок мм 890x342x673 946x810x410 900x1170x350 900x1170x350

Внутренний блок кг 24,90 29,90 39,00 39,00

Наружный блок кг 53,90 74,40 98,60 99,70

Диаметр для жидкости/газа

Длина между блоками

Перепад между блоками

Охлаждение/ нагрев

мм 9,52/15,9 9,52/19 9,52/19 9,52/19

м 25 30 50 50

м 15 20 30 30

°C 18~43 / -7~24 18~43 / -7~24 18~43 / -7~24 18~43 / -7~24

1221/1026/867 1819/1536/1331 2350/2150/2000 2267/1846/1636

1068x675x235 1285x675x235 1650x675x235 1650x675x235



Стр. 14



Page 15

Классы энергоэффективности

Классификация энергоэффективности составляет часть Европейского проекта по обнаружению климатических изменений, согласно которому эффективность энергопользования должна быть направлена на уменьшение выбросов СО2. Европейская Комиссия установила, что более точная осведомленность позволит пользователям покупать наиболее экологически рентабельные предметы в соответствии с их потребностями. На табличке предоставлена информация о потреблении энергии кондиционера. Блоки с охлаждающей способностью до 12 кВт классифицируются по потреблению энергии на категории от ‘А’ до ‘G’, которым соответствует определенный цветовой код. Блоки с самым низким энергопотреблением категории ‘А’ обозначены темно-зеленой стрелкой, а с самым высоким энергопотреблением категории ‘G’ – красной. Таким образом, пользователи могут сравнить эффективность эквивалентных машин других производителей.

ОБОЗНАЧЕНО ГОДОВОЕ ПОТРЕБЛЕНИЕ ЭНЕРГИИ

Указано приблизительное годовое потребление энергии на основании стандартной бытовой модели. Годовое потребление можно рассчитать, умножив значение общей входной мощности на среднее количество часов работы в год, принятое за 500, в режиме охлаждения при полной нагрузке.

Стоимость годового потребления энергии подсчитывается, умножая это значение на тариф на электроэнергию пользователя.

ОТДАЧА ОХЛАЖДЕНИЯ Охлаждающая способность блока в кВт в режиме охлаждения при полной нагрузке. Пользователь должен выбрать блок с номинальной производительностью, соответствующей его требованиям охлаждения/ нагрева. Крупногабаритные блоки могут увеличить количество циклов вкл/выкл, сокращая тем самым срок службы, в то время как малогабаритные блоки не могут обеспечить соответствующего уровня охлаждения или нагрева. Значения отдачи можно приобрести у производителя или местного дилера.

КОЭФФИЦИЕНТ ЭНЕРГОЭФФЕКТИВНОСТИ (EER) Это охлаждающая производительность блока, делимая на общую потребляемую электрическую мощность – чем выше значение EER, тем лучше эффективность энергоиспользования.

ТИП Указывает, в каком режиме может работать блок: только охлаждение или охлаждение/нагрев. В режиме охлаждения указывается тип охлаждения блока: водный или воздушный.

ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬ Теплоотдача блока в кВт в режиме нагрева при полной нагрузке.

энергоэффективности

Классы



Стр. 15



Page 16

Дополнительные сведения

Изготовитель:

GD MIDEA AIR-CONDITIONING EQUIPMENT CO., LTD Адрес: Китай, Midea Industrial City, Shunde District, Foshan City, Guangdong Province 528311, P.R. China;

Место нахождения и адрес места осуществления деятельности по изготовлению продукции:

• Китай, 528311, Midea Industrial City, Beijiao, Shunde District, Foshan City, Guangdong Province (GD Midea Air-conditioning Equipment Co., Ltd)

• Китай, No.6 Meide 1th Road, Zhujing Industrial Park, Nansha, Guangzhou Province (Guangzhou Hualing Refrigerating Equipment Co., Ltd)

• Silver Lake Road And Hengshan Road Intersection Of Weda, Wuhu, Anhui Province, China (Wuhu Maty Air-Conditioning Equipment Co., Ltd)

Страна производитель указана на его маркировочном шильдике, стикер с датой производства располагается рядом с ним.

щими на данном виде транспорта. Не допускается к отгрузке и перевозке кондиционер, получивший повреждение в процессе предварительного хранения и транспортирования, при нарушении жесткости конструкции. Состояние изделия и условия производства исключают его изменения и повреждения при правильной транспортировке. Природные стихийные бедствия на данное условие не распространяются, гарантия при повреждении от природных бедствий не распространяется (например – в результате наводнения). Кондиционеры должны храниться на стеллажах или на полу на деревянных поддонах (штабелирование) в соответствии с манипуляционными знаками на упаковке. Срок хранения – не ограничен, но не может превышать срок службы изделия..

Дополнительные

сведения

Срок службы:

Установленный производителем в порядке п.2 ст.5 Федерального Закона РФ «О защите прав потребителей» срок службы для данного изделия равен 10 годам с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами»

Условия транспортировки и хранения:

Кондиционеры должны транспортироваться и хранится в упакованном виде. Кондиционеры должны транспортироваться любым видом крытого транспорта в соответствии с правилами перевозки грузов, действую-

ВАЖНО!

Не допускайте попадания влаги на упаковку! Не ставьте грузы на упаковку! При складировании следите за ориентацией упаковок, указанной стрелками!



Стр. 16



Page 17

Утилизация отходов

Ваше изделие и батарейки, входящие в комплектацию пульта, помечены этим символом. Этот символ означает, что электрические и электронные изделия, а также батарейки, не следует смешивать с несортированным бытовым мусором. На батарейках под указанным символом иногда отпечатан химический знак, который означает, что в батарейках содержится тяжелый металл выше определенной концентрации. Встречающиеся химические знаки: Pb: свинец (>0,004%).

Не пытайтесь демонтировать систему самостоятельно: демонтаж изделия, удаление холо-

дильного агента, масла и других частей должны проводиться квалифицированным специалистом в соответствии с местным и общегосударственным законодательством.

Агрегаты и отработанные батарейки необходимо сдавать на специальную перерабатывающую станцию для утилизации, переработки и вторичного использования. Обеспечивая надлежащую утилизацию, вы способствуете предотвращению отрицательных последствий для окружающей среды и здоровья людей. За более подробной информацией обращайтесь к монтажнику или в местные компетентные органы.

Оборудование, к которому относится настоящая инструкция, при условии его эксплуатации согласно данной инструкции, соответствует следующим техническим регламентам: Технический регламент Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», Технический регламент Таможенного Союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Уполномоченным изготовителем MIDEA лицом на территории Таможенного союза является компания ООО «ДАИЧИ»

Адрес: Российская Федерация, 125130, г. Москва, Старопетровский пр-д, д. 11, корп. 1

Тел. +7 (495) 737-37-33, Факс: +7 (495) 737-37-32 E-mail: [email protected]



Стр. 17

Дополнительные

сведения



Page 18

В целях улучшения качества продукции конструкция и технические характеристики могут изменяться без предварительного уведомления. Более подробную информацию можно получить у дистрибьютора или производителя.

QSDLU-044AEN(E)

16122700000061

20160606
