РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ГАРАНТИЙНЫЙ ТАЛОН
Блоки кондиционеров воздуха
сплит-ситемы бытовые
MUC18HRN1 MUC24HRN1 MUC36HRN1 MUC48HRN1 MUC60HRN1
Благодарим Вас за покупку нашего кондиционера.
Перед началом эксплуатации кондиционера внимательно изучите данное руководство
и храните его в доступном месте
Правила безопасной эксплуатации .................................................................................................................................3
Назначение кондиционера ...............................................................................................................................................3
Рекомендации по экономии электроэнергии .................................................................................................................4
Устройство кондиционера ...............................................................................................................................................4
Технические характеристики кондиционера ..................................................................................................................5
Правила безопасной эксплуатации .................................................................................................................................6
Функции пульта дистанционного управления ................................................................................................................8
Индикатор пульта ДУ .....................................................................................................................................................10
Работа с пультом ДУ ......................................................................................................................................................11
Установка часов..............................................................................................................................................................12
Работа в автоматическом режиме ................................................................................................................................13
Работа в режимах охлаждения/обогрева/вентиляции.................................................................................................13
Режим осушения ............................................................................................................................................................14
Работа с таймером .........................................................................................................................................................14
Пример установки таймера ...........................................................................................................................................15
Правила пользования пультом ДУ ................................................................................................................................17
Регулирование направления потока обработанного воздуха .....................................................................................18
Эксплуатация кондиционера .........................................................................................................................................18

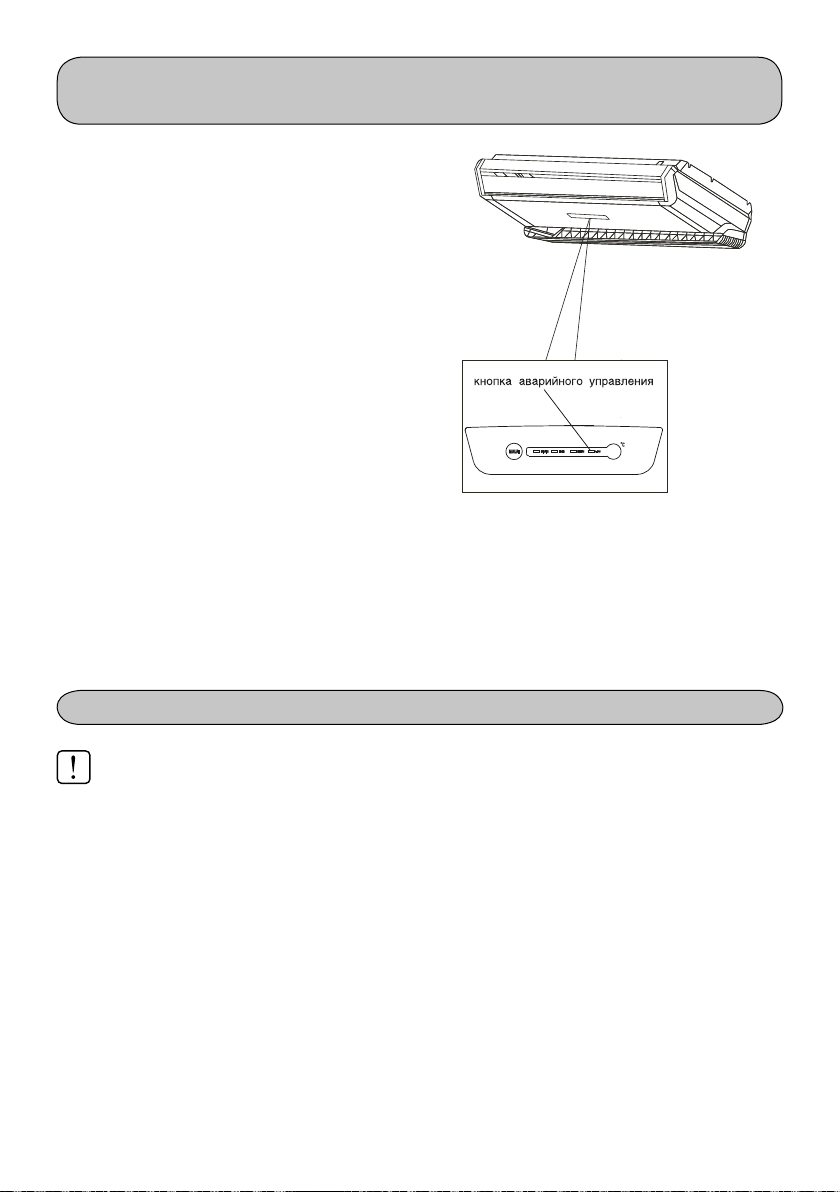

Ручное управление кондиционером с панели управления внутреннего блока .........................................................19
Техническое обслуживание ...........................................................................................................................................19
Монтаж кондиционера ...................................................................................................................................................21
Поиск и устранение неисправностей ............................................................................................................................22
Поиск и устранение неисправностей в пульте ДУ ........................................................................................................23
Особенности работы кондиционера, не связанные с его неиспрвностью .................................................................24
Срок эксплуатации .........................................................................................................................................................24
Правила утилизации ......................................................................................................................................................24
Сертификация продукции .............................................................................................................................................25
Гарантийный талон.........................................................................................................................................................27
ИСПОЛЬЗУЕМЫЕ ОБОЗНАЧЕНИЯ
ВНИМАНИЕ!
Тре бо ва ния, не со блю де ние ко то рых мо жет при­ве с ти к тя же лой трав ме или се рь ез но му по вреж­де нию обо ру до ва ния.
ПРИ МЕ ЧА НИЕ:
1. Ес ли по вреж ден ка бель пи та ния, он дол жен быть за ме нен про из во ди те лем или ав то ри зо­ван ной сер вис ной служ бой или дру гим ква­ли фи ци ро ванным спе ци а ли с том во из бе жа­ние се рь ез ных травм.
2. Кон ди ци о нер дол жен быть ус та нов лен с со­блю де ни ем су ще с т ву ю щих ме ст ных норм и пра вил экс плу а та ции элек три че с ких се тей.
3. Пос ле ус та нов ки кон ди ци о не ра элек три че с кая вил ка долж на на хо дить ся в до ступ ном ме с те.
4. Не ис прав ные ба та рей ки пуль та долж ны быть за ме не ны.
5. Производитель оставляет за собой право без
ОС ТО РОЖ НО!
Тре бо ва ния, не со блю де ние ко то рых мо жет при ве­с ти к се рь ез ной трав ме или ле таль но му ис хо ду.
предварительного уведомления покупателя вносить изменения в конструкцию, комплек­тацию или технологию изготовления изде­лия с целью улучшения его свойств.
6. В тексте и цифровых обозначениях инструк­ции могут быть допущены опечатки.
7. Если после прочтения инструкции у Вас оста­нутся вопросы по эксплуатации прибора, обра­титесь к продавцу или в специализированный сервисный центр для получения разъяснений.
8. В тексте данной инструкции блоки кондицио­нера воздуха сплит-системы бытовые могут иметь такие технические названия, как: при­бор, устройство, аппарат, кондиционер и т.п.
ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
ВНИМАНИЕ!
• Не пытайтесь самостоятельно устанавливать кондиционер. Обратитесь к квалифицированному специалисту.
• Не пытайтесь самостоятельно ремонтировать кондиционер. Внутренние агрегаты кондиционера находятся под напряжением, которое опасно для жизни! Во избежание поражения электричес­ким током не открывайте и не снимайте крышку кондиционера. Отключение электропитания не гарантирует от поражения электрическим током.
• Во избежание поражения электрическим током не брызгайте и не лейте воду и другие жидкости на кондиционер.
• Во избежание повреждения во время грозы отключите кондиционер и выньте вилку из розетки. Если кондиционер не используется длительное время, то отключите его и выньте вилку из ро­зетки. Во избежание поражения электрическим током перед началом чистки и технического об­служивание отключите кондиционер от сети электропитания. Чистку проводите в соответствии с указаниями данного руководства.
• Для обеспечения эффективной работы кондиционера эксплуатируйте его в температурно-влаж­ностных условиях, указанных в данном руководстве. В противном случае возможно нарушение нормальной работы агрегата или протечка конденсата.
• При чистке кондиционера не пользуйтесь жидкими или аэрозольными очистителями. Исполь­зуйте для этой цели сухую мягкую ткань.
ОС ТО РОЖ НО!
• Не просовывайте пальцы или посторонние предметы через воздуховыпускную решетку внутрен­него и наружного блоков, так как это может привести к травме от вращающегося вентилятора.
• Не разрешайте детям самостоятельно включать кондиционер. Дети могут включать кондицио­нер только под присмотром взрослых.
• Задавайте комфортный температурный режим в помещении, особенно если в нем находятся дети, больные или пожилые люди.
• Перед установкой кондиционера убедитесь, что параметры местной электрической сети соот­ветствуют параметрам, указанным на табличке с техническими данными прибора.
• Не устанавливайте кондиционер в близи источников тепла.
• Кондиционер должен быть надежно заземлен.
• Не подключайте и не отключайте кондиционер от электрической сети, вынимая вилку из розет­ки, используйте кнопку ВКЛ/ВЫКЛ.
НАЗНАЧЕНИЕ КОНДИЦИОНЕРА
Кондиционер бытовой типа сплит-системы предназначен для создания оптимальной температуры воз­духа при обеспечении санитарно-гигиенических норм в жилых, общественных и административно-бы­товых помещениях. Кондиционер осуществляет охлаждение, осушение и вентиляцию воздуха.
3
РЕКОМЕНДАЦИИ ПО ЭКОНОМИИ ЭЛЕКТРОЭНЕРГИИ
Выполнение следующих рекомендаций обеспечит экономию эле к т ро энер гии:
Не на прав ляй те по ток об ра бо тан но го воз ду ха не по сред ст вен но на лю дей.
Под дер жи вай те ком форт ную тем пе ра ту ру воз ду ха, из бе гай те пе ре ох лаж де ния и пе ре гре ва по ме­ще ния.
В ре жи ме ох лаж де ния не до пу с кай те по па да ния пря мых сол неч ных лу чей в по ме ще ние, за кры­вай те ок на што ра ми.
Во из бе жа ние утеч ки ох лаж ден но го или на гре то го воз ду ха из по ме ще ния не от кры вай те без не­об хо ди мо с ти две ри и ок на.
Для вклю че ния и от клю че ния кон ди ци о не ра в за дан ное вре мя поль зуй тесь тай ме ром.
Во из бе жа ние сни же ния эф фек тив но с ти или вы хо да кон ди ци о не ра из строя не за го ра жи вай те по сто рон ни ми пред ме та ми воз ду хо за бор ную и воз ду хо вы пу ск ную ре шет ки.
При дли тель ном пе ре ры ве в ра бо те от клю чи те кон ди ци о нер от се ти эле к т ро пи та ния и из вле ки те эле мен ты пи та ния из пуль та уп рав ле ния. Ког да кон ди ци о нер под клю чен к се ти эле к т ро пи та ния, эле к т ро энер гия по треб ля ет ся, да же ес ли кон ди ци о нер не ра бо та ет. При во зоб нов ле нии экс плу а­та ции под клю чи те кон ди ци о нер к се ти эле к т ро пи та ния за 12 ча сов до на ча ла ра бо ты.
За гряз нен ный воз душ ный фильтр сни жа ет эф фек тив ность ох лаж де ния и на гре ва, по это му чи с­ти те его каж дые две не де ли.
УСТРОЙСТВО КОНДИЦИОНЕРА
Кондиционер состоит из внутреннего и наружного блоков, соединенных трубопроводами. Управление кондиционером осуществляется с пульта дистанционного управления или с панели управления и ин­дикации внутреннего блока.
* В серии МUC блок управления и индикации располагается на передней панели внутреннего блока по центру.
4
ПРИМЕЧАНИЕ:
Приведено описание модели МUB24HR. Ваш кондиционер может незначительно отличаться от
данной модели внешним видом и функциями.
Наименование узлов и деталей кондиционера:
a) Внутренний блок b) Наружный блок c) Пульт дистанционного управления d) Вход воздуха e) Направляющая заслонка f) Соединительные трубопроводы* g) Шланг для отвода конденсата* h) Воздухозаборная решетка с воздушным филь-
тром
i) Монтажная пластина
j) Индикатор режима оттаивания DEF (в моделях
с режимами охлаждения и обогрева) или вентиляции FAN (в моделях только с режи-
мом охлаждения) k) Приемник ИКсигналов пульта ДУ l) Индикатор электропитания m) Индикатор таймера n) Индикатор аварийного состояния o) Кнопка аварийного управления p) Выход воздуха q) Индикатор температуры
* Не входит в базовую комплектацию.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНДИЦИОНЕРА
Модель MUC/MOU-18HRN1 MUC/MOU-24HRN1
Мощность охлаждения, BTU/h 18000 24000 Мощность обогрева, BTU/h 20000 26000 Электропитание 220-240 В ~ 50 Гц/1Ф 220-240 В ~ 50 Гц/1Ф Потребляемая мощность охлаждения, Вт 1726 2423 Потребляемая мощность обогрева, Вт 1863 2415 Тип фреона R410A R410A Номинальный ток охлаждение/обогрев, А 8,1/ 8,7 12,4/ 12,2 Степень защиты (внутренний/внешний блоки) IPX0 / IP24 IPX0 / IP24 Класс электрозащиты I класс I класс Класс энергоэффективности B C Уровень шума (внутренний блок), дБ(А) 43/41/38 45/43/40 Уровень шума (внешний блок), дБ(А) 58,7 60 Производительность по воздуху (внутренний блок), м Производительность по воздуху (внешний блок), м Размер ШxГxВ (внутренний блок), мм 990х203х660 990х203х660 Размер ШxГxВ (внешний блок), мм 760x285x590 845х695х335 Размер в упаковке ШxГxВ (внутренний блок), мм 1090х297х745 1090х297х745 Размер в упаковке ШxГxВ (внешний блок), мм 887x355x645 965х755х395 Вес нетто/брутто (внутренний блок), кг 26,0/32,0 27,0/33,0 Вес нетто/брутто (внешний блок), кг 39,0/42,0 53,0/57,0
3
800/600/500 1200/900/700
3
2000 3000
5
Модель MUC/MOU-36HRN1 MUC/MOU-48HRN1 MUC/MOU-60HRN1
Мощность охлаждения, BTU/h 36000 48000 60000 Мощность обогрева, BTU/h 40000 52000 65000 Электропитание 380 В ~ 50 Гц/3Ф 380 В ~ 50 Гц/3Ф 380 В ~ 50 Гц/3Ф Потребляемая мощность охлаждения, Вт 3750 5636 6625 Потребляемая мощность обогрева, Вт 3700 5762 7363 Тип фреона R410A R410A R410A Номинальный ток охлаждение/обогрев, А 6,6/ 6,5 10,2/ 10,8 11,4/ 11,9 Степень защиты (внутренний/внешний блоки) IPX0 / IP24 IPX0 / IP24 IPX0 / IP24 Класс электрозащиты I класс I класс I класс Класс энергоэффективности C E D Уровень шума (внутренний блок), дБ(А) 45/43/40 47/46/44 47/46/44 Уровень шума (внешний блок), дБ(А) 57 62,8 59,3 Производительность по воздуху (внутренний блок), м Производительность по воздуху (внешний блок), м3/ч 5000 8000 6850 Размер ШxГxВ (внутренний блок), мм 1280 x206 x660 1670 x244 x680 1670 x244 x680 Размер ШxГxВ (внешний блок), мм 990х966х354 900х1167х340 900х1167х340 Размер в упаковке ШxГxВ (внутренний блок), мм 1379 x296 x744 1764 x329 x760 1764 x329 x760 Размер в упаковке ШxГxВ (внешний блок), мм 1120х1100х435 1032х1307х443 1032х1307х443 Вес нетто/брутто (внутренний блок), кг 35,0/40,0 52,0/59,0 52,0/59,0 Вес нетто/брутто (внешний блок), кг 92,0/96,0 110,0/115,0 93,0/99,0
3
1257/1162/1051 2000/1800/1600 2000/1800/1600
ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
ВНИМАНИЕ!
Пе ред на ча лом экс плу а та ции кон ди ци о не ра вни ма тель но изу чи те дан ную ин ст рук цию. По всем во про сам об ра щай тесь в тор го вое пред ста ви тель ст во фир мыиз го то ви те ля.
Кон ди ци о нер пред наз на чен для под дер жа ния ком форт ных ус ло вий в по ме ще нии. Ис поль зуй те его толь ко по пря мо му на зна че нию в со от вет ст вии с тре бо ва ни я ми дан ной ин ст рук ции.
1. Пред пу с ко вые про вер ки
Убе ди тесь, что воз душ ный фильтр ус та нов лен пра виль но.
По сле дли тель но го пе ре ры ва в ра бо те кон ди ци о не ра очи с ти те воз душ ный фильтр. При по сто ян­ной экс плу а та ции кон ди ци о не ра чи с ти те воз душ ный фильтр раз в две не де ли (см. раз дел "Тех ни­че с кое об слу жи ва ние").
• Следите, чтобы воздухозаборные и воздуховыпускные решетки внутреннего и наружного блоков не были загорожены посторонними предметами.
2. Пра ви ла бе зо пас ной экс плу а та ции
Во из бе жа ние по ра же ния эле к т ри че с ким то ком и по жа ра не лей те во ду или дру гую жид кость и не до пу с кай те по па да ния брызг на вну т рен ний блок и пульт дис тан ци он но го уп рав ле ния.
Во из бе жа ние по жа ра не хра ни те лег ковос пла ме ня ю щи е ся ма те ри а лы (клеи, ла ки, бен зин) ря­дом с кон ди ци о не ром.
Во из бе жа ние травм и по вреж де ния кон ди ци о не ра не ка сай тесь воз ду хо за бор ных и воз ду хо вы­пу ск ных ре ше ток при ра бо те на прав ля ю щей за слон ки.
6
Не про со вы вай те паль цы и по сто рон ние пред ме ты че рез воз ду хо за бор ную и воз ду хо вы пу ск ную ре шет ки. Это мо жет при ве с ти к трав ме от вра ща ю ще го ся вен ти ля то ра.
Во из бе жа ние травм не сни май те ко жух с вен ти ля то ра на руж но го бло ка.
Не вклю чай те и не от клю чай те кон ди ци о нер се те вым вы клю ча те лем. Ис поль зуй те для это го кноп ку ON/OFF (ВКЛ/ОТКЛ) на пуль те дис тан ци он но го уп рав ле ния.
Не поз во ляй те де тям иг рать с кон ди ци о не ром.
Не пы тай тесь са мо сто я тель но от ре мон ти ро вать кон ди ци о нер. Об ра ти тесь к ква ли фи ци ро ван но­му спе ци а ли с ту.
За зем ле ние обес пе чи ва ет бе зо пас ность при про ве де нии ре мон та и чи ст ки кон ди ци о не ра. Тем не ме нее при про ве де нии лю бых ра бот ре ко мен ду ет ся от клю чать его от се ти эле к т ро пи та ния вы клю ча те лем.
Условия экс плу а та ции кондиционера
до 43 оС
о
С
о
С
о
С
о
С
ОХЛАЖДЕНИЕ
ОБОГРЕВ (для моделей с режимом обогрева)
ОСУШЕНИЕ
Температура наружного воздуха: от 18 Температура воздуха в помещении: 17 ВНИМАНИЕ!
Относительная влажность воздуха в помещении должна быть не выше 80 %, иначе на поверхности кондиционера могут образоваться капли конденсата. При высокой влажности воздуха рекомендуется выбирать высокую скорость вращения вентилятора.
Температура наружного воздуха: от 7 до 24 Температура воздуха в помещении: 30 Температура наружного воздуха: от 11 до 43 Температура воздуха в помещении: от 17 до 32 оС
ВНИМАНИЕ!
• Эксплуатация кондиционера с нарушением указанных выше условий может привести к его выхо­ду из строя.
7
ФУНКЦИИ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
1. Кнопка выбора режима работы (MODE)
Каждое нажатие на эту кнопку изменяет ре-
жим работы кондиционера в циклической
последо­ вательности АВТОМАТИЧЕСКИЙ (AUTO) – ОХЛАЖДЕНИЕ(COOL) – ОСУШЕНИЕ(DRY) – ОБОГРЕВ(HEAT) – ВЕНТИЛЯЦИЯ(FAN), и сно-
ва АВТОМАТИЧЕСКИЙ (AUTO).
2. Кнопка включения/выключения кондиционе-
ра (ON/OFF).
Нажать для включения кондиционера, пов-
торное нажатие выключает кондиционер.
3. Кнопка изменения работы жалюзи (H.SWING).
При нажатии активируется вертикальный ре-
жим работы жалюзи (покачивание вверхвниз).
4. Кнопки изменения заданных значений темпе-
ратуры.
При нажатии на кнопку
ленной увеличивается, при нажатии на кноп-
ку значение установленной температуры
уменьшается. Эти же кнопки используются
для установки значений таймера, соответс-
твенно в большую или меньшую сторону.
5. Кнопка режима вентиляции (FAN).
Используйте эту кнопку для изменения режи-
мов работы вентилятора внутреннего блока,
каждое нажатие изменяет режим работы в сле-
дующем порядке АВТОМАТИЧЕСКАЯ (AUTO) – НИЗКАЯ(LOW) – СРЕДНЯЯ(MED) – ВЫСОКАЯ (HIGH), и снова АВТОМАТИЧЕСКАЯ (AUTO).
6. Кнопка изменения работы жалюзи (V.SWING).
При нажатии активируется горизонтальный
режим работы жалюзи (покачивание впра-
во-влево).
значение установ-
8
H.SWING
V.SW ING
7. Кнопка сброса предыдущих установок
(RESET).
При нажатии на эту кнопку все текущие ус-
тановленные значения будут сброшены на
первоначальные заводские установки.
8. Кнопка блокировки (LOCK).
Данная кнопка служит для блокировки уста-
новленных значений на пульте ДУ. Для раз-
блокирования нажмите эту кнопку снова.
9. Кнопка режима максимальной мощности
(TURBO).
Используется для включения кондиционера
в режим максимальной мощности (данный
режим работает только в течении первых
10ти минут, далее кондиционер переходит в
обычный режим). Для выключения режима
(ранее 10ти минут работы) еще раз нажми-
те кнопку.
10. Кнопка установки часов реального времени
(CLOCK).
Данная кнопка используется для установ-
ки и коррекции часов реального времени в
пульте ДУ.
11. Кнопка таймера (TIMER).
Эта кнопка используется для установки тай-
мера включения (ON), и таймера выключе-
ния (OFF).
12. Кнопка режима сна (SLEEP).
Данная кнопка используется для включения и
выключения режима сна. Данный режим мо-
жет быть использован как энергосберегающий.
Режим сна работает только в режимах АВТО-
МАТИЧЕСКИЙ (AUTO) – ОХЛАЖДЕНИЕ(COOL) – ОБОГРЕВ(HEAT). Примечание: при работе в
этом режиме не нажимайте другие кнопки, на-
жатие приведет к отмене данного режима.
13. Кнопка отмены работы с таймером
(CANCEL).
Для отмены установленных значений и работы
кондиционера с таймером нажмите эту кнопку.
14. Кнопка управления дисплеем кондиционера
(LED).
Нажатие на эту кнопку выключает цифровой
индикатор внутреннего блока кондиционера,
повторное нажатие  включает.
9
ИНДИКАТОР ПУЛЬТА ДУ
1. Пик то грам ма пе ре да чи ко ман ды.
1 2 4
AUT O
TEM P
COO L
DR Y
HEAT
FA N
8
SET
CLOC K
SE T
HOU R
FAN SPEE D
ON OFF
9
Дан ный ин ди ка тор по яв ля ет ся, ко г да пульт
ДУ пе ре да ет ко ман ду на вну т рен ний блок
3
кон ди ци о не ра.
2. Пик то грам мы ре жи мов ра бо ты.
Ин ди ка тор по ка зы ва ет, в ка ком ре жи ме ра-
5
6
бо та ет кон ди ци о нер.
3. Пик то грам ма со сто я ния вклю чен/вы клю чен
(ON/OFF).
Ин ди ка тор по ка зы ва ет, вклю чен или вы клю-
7
чен кон ди ци о нер с пуль та ДУ.
4. Ци ф ро вой ин ди ка тор ус та нов лен ной тем пе ра-
ту ры.
По ка зы ва ет за дан ную поль зо ва те лем
тем пе ра ту ру (во всех ре жи мах кро ме
ВЕНТИЛЯЦИЯ(FAN) ). Зна че ние мо жет быть
от 17 до 30°С.
5. Ци ф ро вой ин ди ка тор ча сов или тай ме ра.
По ка за ния ча сов на ди сплее есть толь ко тог-
да, когда таймеры выключены. Показывает
значения от 00:00 до 23:50 в режиме тайме-
ра. Когда включена функция автотаймер
(AUTOON/OFF) на дисплее индицируются
значения таймера включения и выключения,
для просмотра текущего времени необходи-
мо нажать кнопку (CLOCK).
6. Пиктограмма включения блокировки.
Индицируется при включенном режиме бло-
кировки (LOCK).
7. Индикатор скорости вентилятора внутреннего
блока.
Показывает режим работы вентилятора АВ-
ТОМАТИЧЕСКАЯ (AUTO) – НИЗКАЯ – СРЕД-
НЯЯ – ВЫСОКАЯ. В режимах АВТОМАТИЧЕС-
КИЙ (AUTO) и ОСУШЕНИЕ(DRY) показывает
режим AUTO.
8. Пиктограмма включенного режима сна (SLEEP).
Индицируется при включенном режиме сна
(SLEEP).
ПРИМЕЧАНИЕ:
Полная индикация на дисплее пульта ДУ ука-
зана на рисунке только для примера.
10
РАБОТА С ПУЛЬТОМ ДУ
Расположение пульта ДУ в помещении.
Располагайте пульт ДУ в прямой видимости от внутреннего блока кондиционера, и на рассто­янии не превышающем 8 метров. Это особенно важно при работе с таймером.
ВНИМАНИЕ!
Стены, двери, занавесы, предметы мебели, и т.д. загораживающие прямую видимость от пульта ДУ до внутреннего блока кондиционера блоки­руют работу пульта ДУ. Не допускайте попадания любых жидкостей на пульт ДУ. Не допускайте попадания прямых солнечных лучей на пульт ДУ и панель управления внутреннего блока. Некото­рые электрические устройства могут вызывать помехи в работе пульта ДУ.
Замена элементов питания
В пульте ДУ используются два щелочных эле­мента питания типа LR03. Сдвиньте нижнюю крышку пульта ДУ, и установите, соблюдая ука­занную полярность элементы питания. Устано­вите крышку на место. После замены элементов питания установите показания часов пульта ДУ.
.
11
УСТАНОВКА ЧАСОВ
Перед первым запуском кондиционера установите показания ча­сов пульта ДУ. Часовой дисплей на пульте ДУ показывает время и в том случае, если кондиционер выключен.
1. После установки или замены элементов питания в пульте ДУ, индикация часов со значением 0:00, мигает.
2. Кнопкой изменения значений температуры показания часов пульта ДУ, каждое одиночное нажатие изме­няет значение на 1 мин. Показания меняются так быстро, как вы нажимаете кнопку. Если нажать и не отпускать кнопку зна­чения будут изменяться последовательно на 10 минут. Когда вы выставили правильное показание часов нажмите кнопку (CLOCK), или отпустите и не нажимайте кнопки , показа­ния часов будут установлены.
3. Коррекция установленного времени на пульте ДУ, нажмите кнопку (CLOCK) и удерживайте в нажатом состояние при­мерно 3 секунды, индикация часов будет мигать. Установите необходимое время руководствуясь пунктами 1 и 2 главы “Ус­тановка часов”.
ПРИМЕЧАНИЕ: перед установкой функции авто-таймер (AUTO-ON/ OFF) обязательно установите показания часов. Коррекцию пока­зания ча¬сов можно производить при включенной функции авто­таймер (AUTO-ON/OFF).
установите
ВНИМАНИЕ!
Статическое электричество, или электрическое поле могут при­вести к сбросу показаний часов пульта ДУ.
12
РАБОТА В АВТОМАТИЧЕСКОМ РЕЖИМЕ
Когда вы устанавливаете автоматический режим работы кондици­онера, кондиционер выбирает необходимый режим работы (ох­лаждение, обогрев или вентиляция ) в зависимости от установ­ленной пользователем температуры на пульте ДУ, и температуры в помещении. Если вам необходимо выключить кондиционер на­жмите кнопку (ON/OFF).
Включение кондиционера
Подайте электропитание на кондиционер, индикатор OPERATION на панели индикации внутреннего блока будет мигать.
1. Кнопкой выбора режима работы (MODE) выберите режим AUTO.
2. Кнопкой изменения заданных значений температуры н т вы­берите необходимую температуру.
3. Кнопкой включения/выключения кондиционера (ON/OFF) включите кондиционер.
Выключение кондиционера
1. Кнопкой включения/выключения кондиционера (ON/OFF) вы­ключите кондиционер.
2. Если автоматический режим работы кондиционера AUTO не является для вас комфортным, выберите другой подходящий для вас режим работы. В режиме AUTO изменение скорости вращения вентилятора недоступно, скорость устанавливается автоматически.
РАБОТА В РЕЖИМАХ ОХЛАЖДЕНИЯ/ОБОГРЕВА/ВЕНТИЛЯЦИИ
Включение кондиционера
Подайте электропитание на кондиционер, индикатор OPERATION на панели индикации внутреннего блока будет мигать.
1. Кнопкой выбора режима работы (MODE) выберите режим ох­лаждения COOL, обогрева HEAT, или вентиляции FAN.
2. Кнопкой изменения заданных значений температуры н в вы­берите необходимую температуру.
3. Кнопкой режима вентиляции (FAN) установите необходимый ре­жим работы вентилятора внутреннего блока, каждое нажатие из­меняет режим работы в следующем порядке АВТОМАТИЧЕСКАЯ (AUTO) - НИЗКАЯ (L0W) - СРЕДНЯЯ(МЕD) - BЫCOKAЯ (HIGH)
4. Кнопкой включения/выключения кондиционера (ON/OFF) включите кондиционер.
Выключение кондиционера
1. Кнопкой включения/выключения кондиционера (ON/OFF) вы­ключите кондиционер.
2. В режиме FAN изменение изменения установки температуры недоступны.
13
ON
OFF
SET TEMP.
FAN SPEED
ON
OFF
SET TEMP.
FAN SPEED
RESET
TURBO
RESET
TURBO
FAN SPEED
MODE
LOCK
SLEEP CLOCK
FAN SPEED
MODE
LOCK
SLEEP CLOCK
SET TEMP.
LED
SET TEMP.
LED
C
TIMER
CANCEL
C
TIMER
CANCEL
РЕЖИМ ОСУШЕНИЯ
Включение кондиционера
Подайте электропитание на кондиционер, индикатор OPERATION на панели индикации внутреннего блока будет мигать.
1. Кнопкой выбора режима работы (MODE) выберите режим DRY.
2. Кнопкой изменения заданных значений температуры н а вы-
FAN
2
берите необходимую температуру.
3. Кнопкой включения/выключения кондиционера (ON/OFF) включите кондиционер.
Выключение кондиционера
1
3
1. Кнопкой включения/выключения кондиционера (ON/OFF) вы­ключите кондиционер.
2. В режиме DRY изменение скорости вращения вентилятора не­доступно, скорость устанавливается автоматически.
РАБОТА С ТАЙМЕРОМ
1. Кнопкой таймер (TIMER) выберите таймер включения или тай­мер выключения. Выбранный режим будет мигать значением часов на дисплее пульта ДУ.
2. Кнопкой изменения значений температуры показания таймера, каждое одиночное нажатие изменяет зна­чение на 1 мин. Показания меняются так быстро, как вы на-
FAN
2
жимаете кнопку. Если нажать и не отпускать кнопку значения будут изменяться последовательно на 10 минут.
3. Когда вы выставили правильное показание таймера нажмите кнопку (CLOCK), или отпустите и не нажимайте кнопки, пока­зания таймера будут установлены.
1
3
4. Отмена работы с таймером, нажмите кнопку CANCEL для отме­ны работы с таймером. Изменение установок таймера произ­водится согласно пунктам 1,2 и 3 главы “Работа с таймером”.
установите
ПРИМЕЧАНИЕ: при работе в режиме таймера пульт ДУ периоди­чески передает сигналы на внутренний блок кондиционера. Необ­ходимо обеспечить положение пульта ДУ исключающее препятс­твия в передаче сигнала. Время работы по установкам таймера ограничено 24 часами.
14
0O
0''
0
/
0GG


4UPQ
ПРИМЕР УСТАНОВОК ТАЙМЕРА
Таймер включения
Данная функция используется для включения кондиционера в за­данное время, например перед вашим возвращением домой. Вни­мание: активация функций таймера происходит в течении трех се­кунд после передачи сигнала с пульта ДУ. Не нажимайте ни каких
4UBSU
кнопок в течении трех секунд после передачи команд связанных с работой таймера. Пример установок таймера: Необходимо уста­новить время включения кондиционера в 06:00:
1. нажмите кнопку TIMER, индикатор таймера включения на пульте ДУ будет мигать (если установлено время 06:00, это время будет мигать) и через 3 секунды режим таймера будет включен;
2. установка или коррекция необходимого вам времени произво­дится согласно пунктам 1,2,3 и 4 главы “Установка таймера”;
3. через 3 секунды новое или установленное время таймера бу­дет активировано.
Таймер выключения
Данная функция используется для выключения кондиционера в заданное время, например перед вашим возвращением домой. Внимание: активация функций таймера происходит в течении трех секунд после передачи сигнала с пульта ДУ. Не нажимайте ни каких кнопок в течении трех секунд после передачи команд связанных с работой таймера. Пример установок таймера: Необ­ходимо установить время выключения кондиционера в 23:00:
1. нажмите кнопку TIMER, индикатор таймера включения на пульте ДУ будет мигать (если установлено время 23:00, это время будет мигать) и через 3 секунды режим таймера будет включен;
2. установка или коррекция необходимого вам времени произво­дится согласно пунктам 1,2,3 и 4 главы “Установка таймера”;
3. через 3 секунды новое или установленное время таймера бу­дет активировано.
15
0O
0''
0
/
0GG


4UPQ
4UBSU
ОДНОВРЕМЕННАЯ РАБОТА ТАЙМЕРОВ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ (установки для одновременной рабо­ты таймеров включения и выключения)
Таймер выключения - Таймер включения (TIMER OFF - TIMER ON) Данная функция используется, к примеру, для того, чтобы выключить кондиционер, когда вы ложитесь спать, и включить когда вы проснетесь. Пример установки: сейчас 20:00 и вы хотите выключить кондици­онер в 23:00, и включить его следующим утром в 6:00.
1. Нажмите кнопку TIMER, индикатор таймера выключения TIMER OFF на пульте ДУ будет мигать
2. Установите время 23:00, используя кнопки выключения TIMER OFF.
3. Снова нажмите кнопку TIMER, индикатор таймера включения TIMER ON на пульте ДУ будет мигать.
4. Установите время 6:00, используя кнопки , на таймере включения TIMER ON.
5. Подождите и через 3 секунды таймера будут активированы.
Таймер включения - Таймер выключения (TIMER ON - TIMER OFF) Данная функция используется, к примеру, для того, чтобы
включить кондиционер, когда вы проснулись, и включить когда вы уходите из дома.
Пример установки: вам необходимо включить кондиционер сле­дующим утром в 6:00 и выключить в 8:00.
1. Нажмите кнопку TIMER, индикатор таймера включения TIMER ON на пульте ДУ будет мигать
2. Установите время 6:00, используя кнопки включения TIMER ON.
3. Снова нажмите кнопку TIMER, индикатор таймера выключения TIMER OFF на пульте ДУ будет мигать.
4. Установите время 8:00, используя кнопки а в на таймере вы­ключения TIMER OFF.
5. Подождите и через 3 секунды таймера будут активированы.
, на таймере
, на таймере
ПРИМЕЧАНИЕ: перед установкой функции таймеров обязательно установите показания часов. Если вы используете таймеры уста­новка времени производится кратно 10-ти минутам.
16
ВНИМАНИЕ!
1. При замене батарей не используйте ранее работавшие элементы питания, или элементы питания разных типов. Это может привести к поломке пульта ДУ.
2. Если вы не используете пульт ДУ несколько недель или более, удалите элементы питания из пульта ДУ.
3. Нормальный срок службы элементов питания в пульте ДУ не превышает 6 месяцев. В случае задержки или затрудненности передачи команд от пульта ДУ замените элементы питания.
4. Всегда следите за тем, чтобы в прямой видимости между пультом ДУ и внутренним блоком кон­диционера не было препятствий для нормальной передачи сигнала.
5. Исключите попадания любых жидкостей на пульт ДУ.
6. Защищайте пульт ДУ от действия прямого солнечного света и воздействия высоких температур.
7. Не допускайте попадания прямого солнечного света на панель управления кондиционера, это может вызвать перебои в управлении с пульта ДУ.
8. Исключите воздействие на пульт ДУ электромагнитных полей, это может привести к его некор­ректной работе.
ПРАВИЛА ПОЛЬЗОВАНИЯ ПУЛЬТОМ ДУ
Место расположения пульта ДУ:
• Подавая команды с пульта дистанционного управления, направляйте ИКизлучатель на приемник сигналов ДУ, расположенный на внутреннем блоке. Держите пульт ДУ на рас­стоянии не более 8 м от внутреннего блока.
• Если задано время включения или отключе­ния кондиционера по таймеру, то пульт ДУ в заданное время автоматически посылает управляющий сигнал на внутренний блок.
• Если пульт дистанционного управления на­ходится в таком месте, откуда затруднен прием сигналов, то включение или отключение конди­ционера по таймеру будет производиться с задержкой в 15 минут.
не более 8м
ВНИМАНИЕ!
• Пульт ДУ не будет работать, если между ним и внутренним блоком расположены шторы, двери или другие предметы.
• Не допускайте попадания на пульт воды и не подвергайте его воздействию прямых солнечных лучей и источников тепла.
• Во избежание нарушения приема сигналов пульта ДУ не допускайте попадания прямых солнеч­ных лучей на приемник ИКсигналов, расположенный на внутреннем блоке.
• Если другие электроприборы реагируют на сигналы пульта ДУ, отодвиньте их от кондиционера или проконсультируйтесь с представителем торговой организации, у которой Вы приобрели кон­диционер.
17
РЕГУЛИРОВАНИЕ НАПРАВЛЕНИЯ ПОТОКА ОБРАБОТАННОГО ВОЗДУХА
Автоматическое покачивание горизонтальной заслонки (вверхeвниз)
Для включения автоматического покачива­ния горизонтальной заслонки нажмите кнопку SWING .
Регулирование положения горизонтальной за­слонки вручную
С помощью кнопки AIR DIRECTION пульта ДУ за­дайте положение горизонтальной заслонки в соот­ветствии с приведенными ниже рекомендациями.
В режиме охлаждения
Для эффективного охлаждения помещения ус­тановите заслонку так, чтобы поток обработан­ного воздуха был направлен горизонтально.
В режиме обогрева
Для эффективного обогрева помещения устано­вите заслонку так, чтобы поток обработанного воздуха был направлен вертикально вниз.
Автоматическое покачивание вертикальной за­слонки (вправоeвлево)
Для включения автоматического покачивания вер­тикальной заслонки нажмите кнопку SWING .
ЭКСПЛУАТАЦИЯ КОНДИЦИОНЕРА
Трех ми нут ная за держ ка вклю че ния
Для за щи ты ком прес со ра от ко рот ких цик лов пре ду с мо т ре на трех ми нут ная за держ ка вклю че ния кон ди ци о не ра по сле его от клю че ния.
Пе ре бои эле к т ро пи та ния
При пе ре бо ях эле к т ро пи та ния кон ди ци о нер пол но стью от клю ча ет ся.
При во зоб нов ле нии эле к т ро пи та ния ин ди ка тор эле к т ро пи та ния (OPERATION), рас по ло жен ный на па не ли уп рав ле ния и ин ди ка ции вну т рен не го бло ка на чи на ет ми гать.
Для вклю че ния кон ди ци о не ра на жми те кноп ку ON/OFF (ВКЛ/ВЫКЛ.) на пуль те дис тан ци он но го уп рав ле ния.
Гро зо вые раз ря ды или ра бо та ю щий ря дом ра дио те ле фон мо гут вы звать на ру ше ния в ра бо те кон ди ци о не ра.
В этом слу чае от клю чи те и сно ва вклю чи те эле к т ро пи та ние кон ди ци о не ра. На жми те кноп ку ON/OFF (ВКЛ/ВЫКЛ.) на пуль те дис тан ци он но го уп рав ле ния.
18
РУЧНОЕ УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ С ПАНЕЛИ УПРАВЛЕНИЯ
ВНУТРЕННЕГО БЛОКА
Ручное уп рав ле ние при ме ня ет ся, ес ли пульт ДУ уте рян или вы шел из строя, или раз ря ди лись эле мен ты пи та ния. С по мо щью кноп ки АВАРИЙ­НОГО УПРАВЛЕНИЯ (MANUAL), рас по ло жен ной на па не ли уп рав ле ния вну т рен не го бло ка, мож но вы брать ре жим ОХЛАЖДЕНИЯ (COOL) или АВ­ТОМАТИЧЕСКИЙ ре жим ра бо ты кон ди ци о не ра (AUTO). На жи мая эту кноп ку, вы бе ри те ре жим ра бо ты кон ди ци о не ра в сле ду ю щей по сле до ва­тель но с ти: АВТОМАТИЧЕСКИЙ, ОХЛАЖДЕНИЕ, кон ди ци о нер ОТКЛЮЧЕН, сно ва АВТОМАТИЧЕС­КИЙ и т.д.
1. АВТОМАТИЧЕСКИЙ ре жим ра бо ты
Ин ди ка тор элек тро пи та ния (OPERATION) за го-
ра ет ся, и кон ди ци о нер на чи на ет ра бо тать в ав­то ма ти че с ком ре жи ме. В этом ре жи ме мож но уп рав лять кон ди ци о не ром с пуль та ДУ.
2. Ре жим ОХЛАЖДЕНИЯ
Ин ди ка тор элек тро пи та ния (OPERATION) на чи на ет ми гать, и кон ди ци о нер на чи на ет ра бо тать в
ре жи ме ох лаж де ния с вы со кой ско ро с тью вра ще ния вен ти ля то ра. В этом ре жи ме уп рав лять кон­ди ци о не ром с пуль та ДУ нель зя. Че рез 30 ми нут кон ди ци о нер пе ре хо дит на АВТОМАТИЧЕСКИЙ ре жим ра бо ты.
3. ОТКЛЮЧЕНИЕ
Ин ди ка тор элек тро пи та ния (OPERATION) гас нет. Кон ди ци о нер от клю ча ет ся.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ!
• Перед тем, как приступить к чистке, выньте вилку из розетки.
Чистка внутреннего блока и пульта дистанционного управления:
• Чистку внутреннего блока и пульта ДУ выполняйте сухой мягкой тканью.
• Если внутренний блок слишком загрязнен, смочите ткань холодной водой.
• Запрещается чистить влажной тканью пульт ДУ.
• Во избежание повреждения краски или деталей кондиционера не пользуйтесь для чистки щетками и не оставляйте их на поверхности внутреннего блока.
• Во избежание повреждения поверхности или деформации деталей кондиционера не пользуйтесь для чистки бензином, растворителями, чистящими порошками или другими химически активными веществами.
Перед длительным перерывом в работе кондиционера:
• Включите кондиционер на несколько часов в режиме вентиляции. Это позволит полностью просу­шить его внутренние полости
19
• Отключите кондиционер и выньте вилку из розетки.
• Извлеките из пульта ДУ элементы питания.
Предпусковые проверки:
• Убедитесь, что воздушный фильтр установлен.
• Убедитесь, что воздухозаборная и воздуховыпускная решетки наружного блока не загорожены посторонними предметами.
Чистка воздушного фильтра
• Воздушный фильтр очищает воздух, поступающий в кондиционер, от пыли и посторонних частиц. При загрязнении фильтра производительность кондиционера резко снижается. При постоянной эксплуатации кондиционера фильтр следует чистить каждые две недели.
• Если кондиционер установлен в помещении с запыленной атмосферой, то воздушный фильтр следует чистить чаще.
• Если фильтр сильно загрязнен, замените его новым (воздушные фильтры можно приобрести по отдельному заказу или купить в розничной продаже).
нажать
нажать
Рис. А
1. Откройте воздухозаборную решетку. Для этого одновременно нажмите на фиксаторы решетки к середине, как показано на рисунке А, и потяните решетку вниз.
2. Снимите воздухозаборную решетку.
3. Извлеките воздушный фильтр.
4. Очистите фильтр пылесосом или сполосните его в чистой воде. Если фильтр сильно загрязнен, почистите его мягкой щеткой и промойте в слабом моющем растворе, затем просушите в прохлад­ном месте.
5. Установите воздушный фильтр в исходное положение.
6. Установите в исходное положение и закройте воздухозаборную решетку. Подсоедините кабель к клеммам блока управления.
• При чистке фильтра пылесосом держите его загрязненной поверхностью вверх (рисунок 1).
• При промывании фильтра в воде держите его загрязненной поверхностью вниз (рисунок 2).
Рис. 1 Рис. 2
20
МОНТАЖ КОНДИЦИОНЕРА
Вы бор ме с та для мон та жа:
В ре жи ме ох лаж де ния кон ди ци о нер уда ля ет вла гу из воз ду ха, по это му сле ду ет пред ус мо т реть воз мож ность про клад ки шлан га для от во да кон ден са та.
Во из бе жа ние ра дио по мех ус та нав ли вай те кон ди ци о нер на рас сто я нии не ме нее 1 м от бы то вых при бо ров, та ких как те ле ви зор, ра дио при ем ник и т.п.
Мощ ные ра дио пе ре дат чи ки и дру гие ис точ ни ки вы со ко ча с тот ных по мех мо гут вы звать на ру ше­ния в ра бо те кон ди ци о не ра. По это му пе ред ус та нов кой про кон суль ти руй тесь по это му во про су с пред ста ви те лем тор го вой ор га ни за ции, у ко то рой Вы при об ре ли кон ди ци о нер.
Не ус та нав ли вай те кон ди ци о нер в зо не воз мож ной утеч ки лег ко во спла ме ня е мых га зов и жид ко с тей.
Не ус та нав ли вай те кон ди ци о нер в зо нах с вы со кой кон цен т ра ци ей па ров ма шин но го мас ла (ма с­тер ская, га раж), со ли (на мор ском по бе ре жье) и сер но го га за (вбли зи го ря чих ис точ ни ков) в ат мо сфе ре. При ра бо те в та ких ус ло ви ях кон ди ци о нер бы с т ро вы хо дит из строя.
За щи та от шу ма и ви б ра ции:
Во из бе жа ние по вы шен но го шу ма и ви б ра ции ус та но ви те на руж ный блок на жест кое ос но ва ние.
По за боть тесь о том, что бы шум и го ря чий воз дух от на руж но го бло ка не до став ля ли не удоб ство со се дям.
Ес ли аг ре гат силь но шу мит, об ра ти тесь к пред ста ви те лю тор го вой ор га ни за ции, у ко то рой Вы при об ре ли кон ди ци о нер.
Элек тро мон таж:
Вил ка ка бе ля элек тро пи та ния ос на ще на кон так том за щит но го за зем ле ния, по это му не за ме няй­те ее са мо с то я тель но.
Се те вая ро зет ка долж на со от вет ство вать вил ке ка бе ля элек тро пи та ния.
Не вклю чай те и не от клю чай те кон ди ци о нер с по мо щью се те вой вил ки. Поль зуй тесь для это го пуль том ДУ или вы клю ча те лем, рас по ло жен ным на вну т рен нем бло ке.
Ес ли по треб ля е мая кон ди ци о не ром си ла то ка 16А и вы ше, то его под клю че ние не об хо ди мо че рез рас пре де ли тель ный элек тро щит.
Для за ме ны ка бе ля элек тро пи та ния об ра ти тесь в офи ци аль ный сер вис ный центр.
Пе ре ме ще ние кон ди ци о не ра на но вое ме с то:
Для пе ре ме ще ния кон ди ци о не ра на но вое ме с то об ра ти тесь к пред ста ви те лю тор го вой ор га ни за­ции, у ко то рой Вы при об ре ли кон ди ци о нер, по сколь ку это свя за но с уда ле ни ем хла да ген та из си с­те мы, ва ку у ми ро ва ни ем хо ло диль но го кон ту ра и про ве де ни ем дру гих спе ци аль ных опе ра ций.
21
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Неисправность Причина Способ устранения
Отсутствует электропитание.
Кондиционер не работает
Недостаточная холодо- или теплопроизводительность
Кондиционер не охлаждает и не обогревает
Если устранить неисправность не удалось, обратитесь в сервисный центр, назовите модель изделия и подробно опишите возникшую неисправность.
Вилка не вставлена в розетку. Вставьте вилку в розетку. В пульте ДУ разрядились элементы питания. Замените элементы питания. Задано время отключения кондиционера по
таймеру. Задана слишком высокая (в режиме
охлаждения) или слишком низкая (в режиме обогрева) температура воздуха в помещении.
Воздушный фильтр забит пылью. Очистите воздушный фильтр. Посторонние предметы загораживают
воздухозаборную или воздуховыпускную решетку наружного блока.
Открыты двери или окна. Закройте двери или окна. Посторонние предметы загораживают
воздухозаборную или воздуховыпускную решетку наружного блока.
Активизирована трехминутная задержка включения.
ОС ТО РОЖ НО!
При обнаружении следующих неисправностей немедленно отключите кондиционер и выньте вилку из розетки.
• Индикаторы мигают с частотой 5 раз в секунду. Вы отключили и через 23 минуты снова включили электропитание, но индикаторы продолжают мигать.
• Ненадежно выполняются команды, подаваемые с пульта дистанционного управления или с помощью кнопки аварийного управления.
• Часто перегорает плавкий предохранитель или отключается автоматический выключатель.
• Внутрь кондиционера попали посторонние предметы или вода.
• Другие нарушения в работе кондиционера.
Ес ли воз ник ли на ру ше ния нор маль ной ра бо ты кон ди ци о не ра, не мед лен но от клю чи те эле к т ро­пи та ние и об ра ти тесь в тор го вую ор га ни за цию, у ко то рой Вы при об ре ли кон ди ци о нер. На зо ви те мо дель, опи ши те ус ло вия экс плу а та ции и не ис прав ность. Не пы тай тесь ре мон ти ро вать кон ди ци о нер са мо сто я тель но, об ра ти тесь к ква ли фи ци ро ван но му спе циа ли с ту.
Подождите, пока возобновится электропитание.
Отмените настройку таймера.
Правильно задайте температуру.
Удалите посторонние предметы.
Удалите посторонние предметы и снова включите кондиционер.
Немного подождите.
22
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ В ПУЛЬТЕ ДУ
Перед тем, как обратиться в сервисный центр или к специалисту по ремонту, выполните следующие рекомендации.
Неисправность Возможная причина Разъяснение
Невозможно изменить скорость вращения вентилятора.
При нажатии кнопки ON/OFF (ВКЛ/ ОТКЛ) команда ДУ не передается на внутренний блок
На дисплее не отображается значение заданной температуры.
По истечении заданного времени работы по таймеру дисплей погас.
По истечении заданного времени работы по таймеру с дисплея исчезла надпись TIMER ON.
При нажатии кнопки ON/ OFF (ВКЛ/ОТКЛ) пульта ДУ во внутреннем блоке не раздается звуковой сигнал, подтверждающий прием команды
Не работают кнопки пульта дистанционного управления.
На дисплее отображается надпись “AUTO” (АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ).
На дисплее отображается надпись “DRY” (ОСУШЕНИЕ).
Разрядились элементы питания пульта дистанционного управления.
На дисплее отображается надпись FAN ONLY (режим ВЕНТИЛЯЦИИ).
Кондиционер отключился по таймеру.
Кондиционер включился по таймеру.
При нажатии кнопки ИК-излучатель пульта ДУ не был направлен на приемник сигналов внутреннего блока.
В автоматическом режиме кондиционер автоматически выбирает скорость вращения вентилятора.
В режиме осушения кондиционер автоматически выбирает скорость вращения вентилятора. Вручную выбрать скорость вращения вентилятора можно только в режимах ОХЛАЖДЕНИЕ, ВЕНТИЛЯЦИЯ и ОБОГРЕВ.
Команда не передается из-за отсутствия электропитания пульта ДУ.
В режиме ВЕНТИЛЯЦИИ задать температуру воздуха нельзя.
По истечении заданного времени работы по таймеру кондиционер отключается.
По истечении заданного времени по таймеру кондиционер автоматически включается, и на панели управления загорается соответствующий индикатор.
Направьте ИК-излучатель пульта ДУ на приемник сигналов внутреннего блока и дважды нажмите кнопку ON/OFF
Нажмите кнопку RESET
23
ОСОБЕННОСТИ РАБОТЫ КОНДИЦИОНЕРА, НЕ СВЯЗАННЫЕ
С ЕГО НЕИСПРАВНОСТЬЮ
1. Из вну т рен не го бло ка вы хо дит хо лод ный бе лый ту ман
Воз мож ные при чи ны:
• Вы со кая влаж ность воз ду ха в ох лаж да е мом по ме ще нии (осо бен но в зо нах с вы со кой кон цен т ра­ци ей пы ли и па ров мас ла);
• Ес ли кон ди ци о нер вклю чил ся в ре жи ме ОБО ГРЕ ВА сра зу по сле за вер ше ния цик ла от та и ва ния, из не го мо гут вы хо дить па ры во ды.
2. Не о быч ный шум
• Во вре мя ра бо ты кон ди ци о не ра мо жет раз да вать ся про дол жи тель ный низ кий ши пя щий звук. Этот звук вы зван те че ни ем хла да ген та в тру бо про во дах, со еди ня ю щих вну т рен ний и на руж ный бло ки.
• Во вре мя от та и ва ния или сра зу по сле от клю че ния кон ди ци о не ра мо жет раз да вать ся ши пя щий звук, свя зан ный с из ме не ни ем рас хо да хла да ген та или пре кра ще ни ем его те че ния.
• При вклю че нии и от клю че нии кон ди ци о не ра мо жет быть слыш но по тре с ки ва ние, ко то рое вы зва­но с теп ло вым рас ши ре ни ем пласт мас со вых де та лей кон ди ци о не ра при из ме не нии их тем пе ра­ту ры.
3. Из вну т рен не го бло ка вы ле та ет пыль
Это мо жет про изой ти при пер вом вклю че нии кон ди ци о не ра по сле дли тель но го пе ре ры ва в экс-
плу а та ции.
4. Из вну т рен не го бло ка ис хо дит не при ят ный за пах
За пах, ис хо дя щий от стен, ме бе ли или воз ни ка ю щий при ку ре нии, мо жет на кап ли вать ся в кон-
ди ци о не ре и за тем вы хо дить в по ме ще ние.
5. Пе ре ход в ре жим ВЕН ТИ ЛЯ ЦИИ при вклю че нии ре жи ма ОХ ЛАЖ ДЕ НИЯ
• Пе ре ход в ре жим вен ти ля ции про ис хо дит ав то ма ти че с ки для пре дот вра ще ния об мер за ния теп­ло об мен ни ка. Че рез не ко то рое вре мя ре жим ох лаж де ния во зоб но вит ся.
• При до сти же нии за дан но го зна че ния тем пе ра ту ры воз ду ха ком прес сор от клю ча ет ся, и кон ди ци­о нер ра бо та ет в ре жи ме вен ти ля ции. То же про ис хо дит в ре жи ме обо гре ва.
СРОК ЭКСПЛУАТАЦИИ
Срок эксплуатации прибора составляет 10 лет при условии соблюдения соответствующих правил по установке и эксплуатации.
ПРАВИЛА УТИЛИЗАЦИИ
По истечении срока службы кондиционер должен подвергаться утилизации в соответствии с норма­ми, правилами и способами, действующими в месте утилизации.
24
СЕРТИФИКАЦИЯ ПРОДУКЦИИ
Товар сертифицирован на территории России органом по сертификации РОСС RU.0001.11АИ46 ОС ПРОДУКЦИИ АНО «СТАНДАРТ-ТЕСТ»
Юридический адрес: 109382, РФ, г. Москва, ул. Нижние поля, д. 9; Почтовый адрес: 115088, РФ, Москва, ул. Шарикоподшипниковская, д. 4;
Тел.: (495) 786-69-50, факс: (495) 675-89-69, e-mail: info@sertcenter.ru.
Товар соответствует требованиям нормативных документов:
ГОСТ Р МЭК 60335-2-40-2000 ГОСТ P 51318.14.1-2006 (р.4) ГОСТ Р 51318.14.2-2006 (разд.5, 7) ГОСТ Р 51317.3.2-2006 (разд.6, 7) ГОСТ Р 51317.3.3-2008
Номер сертификата: РОСС CN.AИ46.В15299
Срок действия: с 25.11.2010 г. по 24.11.2011 г.
Информация о сертификации продукции обновляется ежегодно.
Изготовитель: фирма «GD Midea air-conditioning equipment Co.,Ltd.» Midea Residential Air-Conditioning International Building, 22 Lingang Road, Northern of NO.5 Industrial District Beijiao, Shunde, Foshan, Guangdong, P.R., Китай.
Поставщик: ООО «Ай.Эр.Эм.Си.» Адрес: 119049, г. Москва, Ленинский проспект, д. 6, стр. 7, каб. 14
Дата производства указывается на этикетке прибора
Сделано в Китае
25
MIDEA права защищены MIDEA MIDEA права защищены MIDEA MIDEA права защищены MIDEA MIDEA права защищены MIDEA MIDEA права защищены MIDEA MIDEA права защищены MIDEA MIDEA права защищены MIDEA
MIDEA права защищены MIDEA MIDEA права защищены MIDEA MIDEA права защищены MIDEA
MIDEA права защищены MIDEA MIDEA права защищены MIDEA MIDEA права защищены MIDEA
Loading...
