СРЕДНЕНАПОРНЫЕ КОНДИЦИОНЕРЫ КАНАЛЬНОГО ТИПА

Инструкция по монтажу

Кондиционеры канального типа средненапорные

DM20-03.01.04

Модели:

MTI-18HW1N1P-QB6 MTI-24HW1N1P-Q(A) MTI-36HW1N1P-R MTI-48HW1N1P-R MTI-60HW1N1P-R

ВАЖНОЕ ПРИМЕЧАНИЕ Перед установкой и эксплуатацией нового кондиционера внимательно прочтите данную инструкцию. Сохраните ее для последующего обращения к ней за справками.

MOX330-12HN1-LQ MOX431U-24HN1-LQ MOU-36HN1-LR MOU-48HN1-LRR MOU-55HN1-LR

Page 2

Page 3

Содержание

Инструкция по монтажу

Комплект поставки ........................................ 05

Меры предосторожности ........................... 06

Порядок монтажа ........................................... 07

Монтаж внутреннего блока ..................... 08

a. Компоненты внутреннего блока

b. Инструкции по монтажу внутреннего блока ........

...................... 08

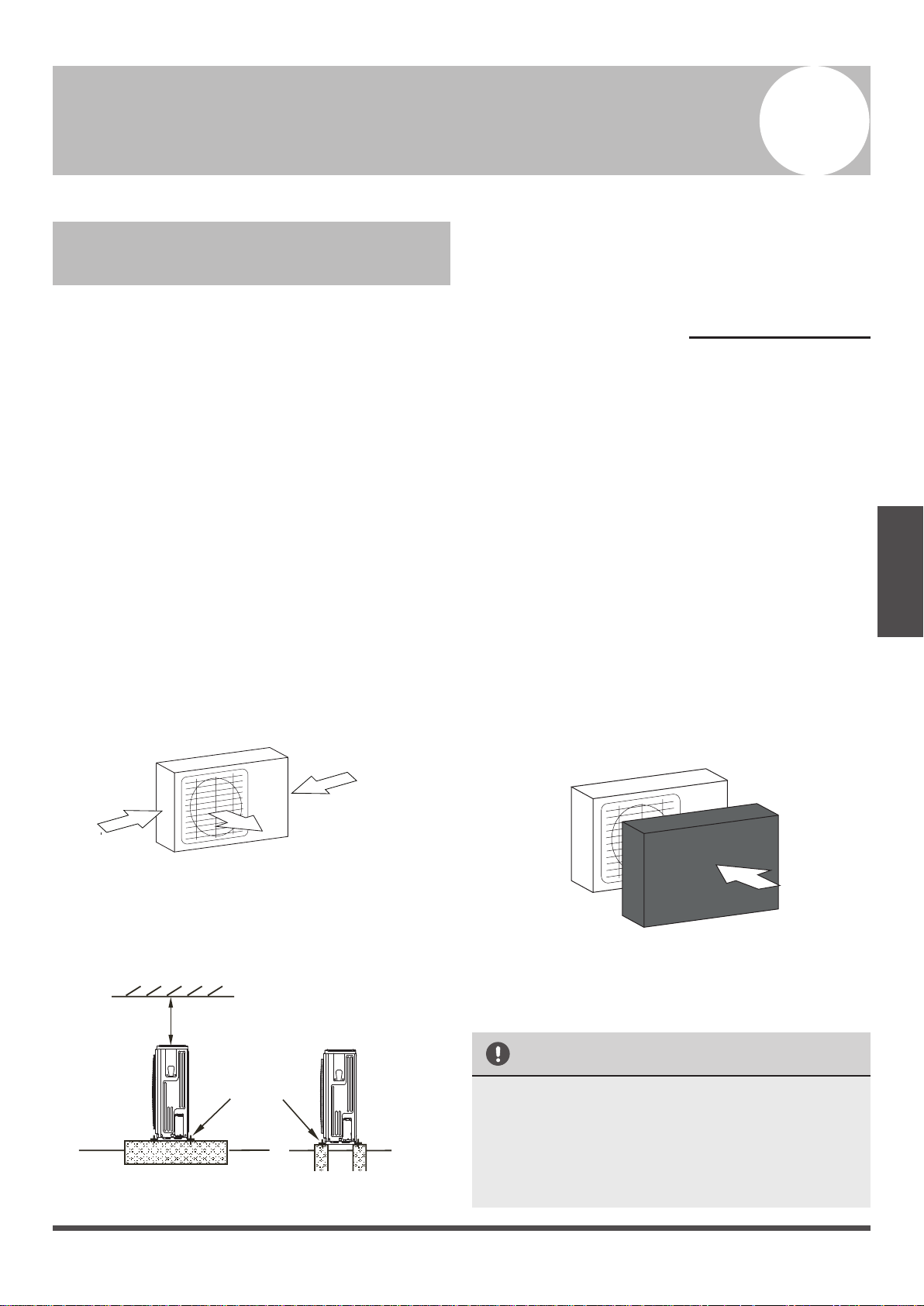

Монтаж наружного блока ........................... 13

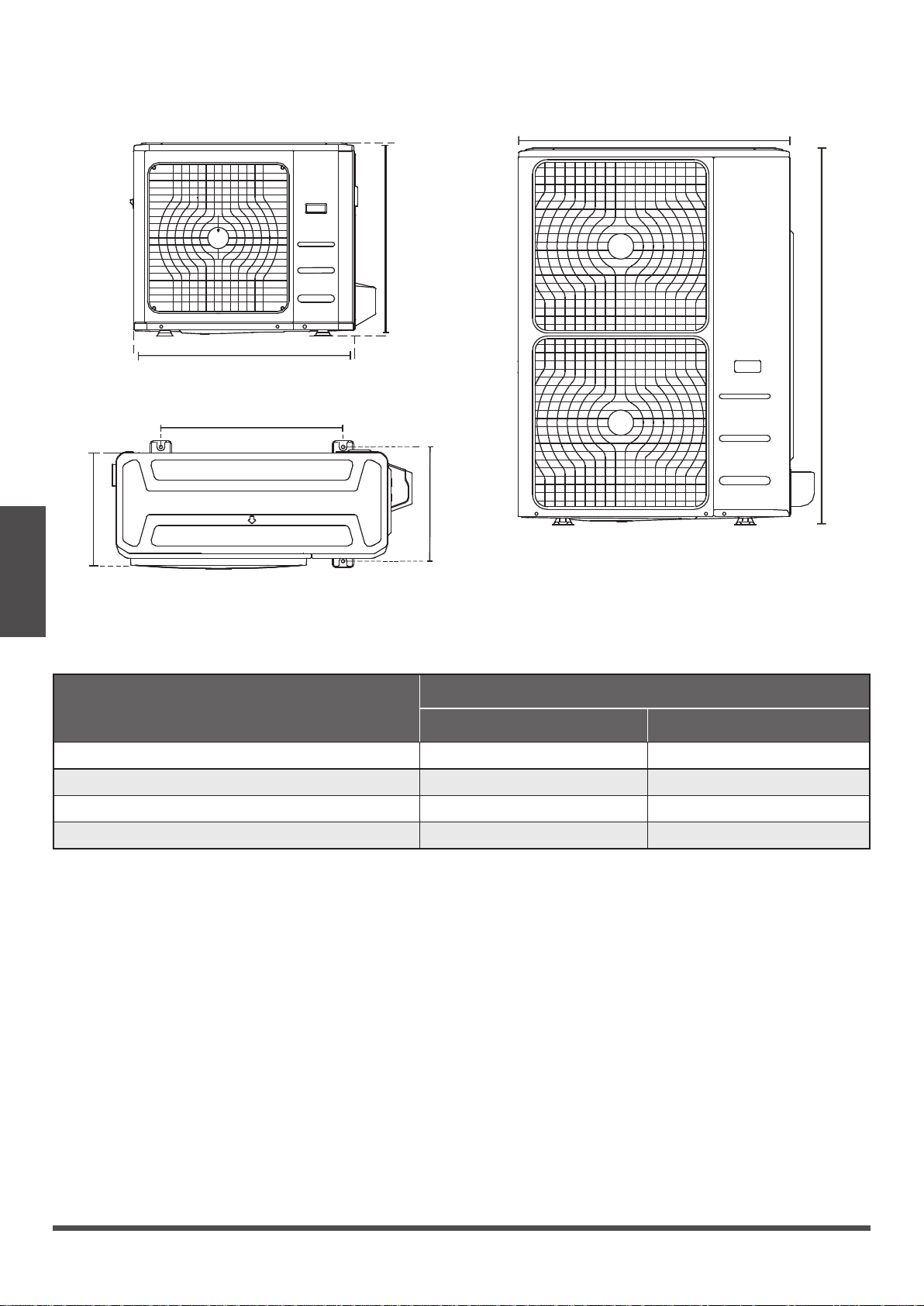

a. Инструкции по монтажу наружного блока b. Типы и технические характеристики

наружных блоков .......................................................

Сверление отверстия в стене

............................ 15

........... 13

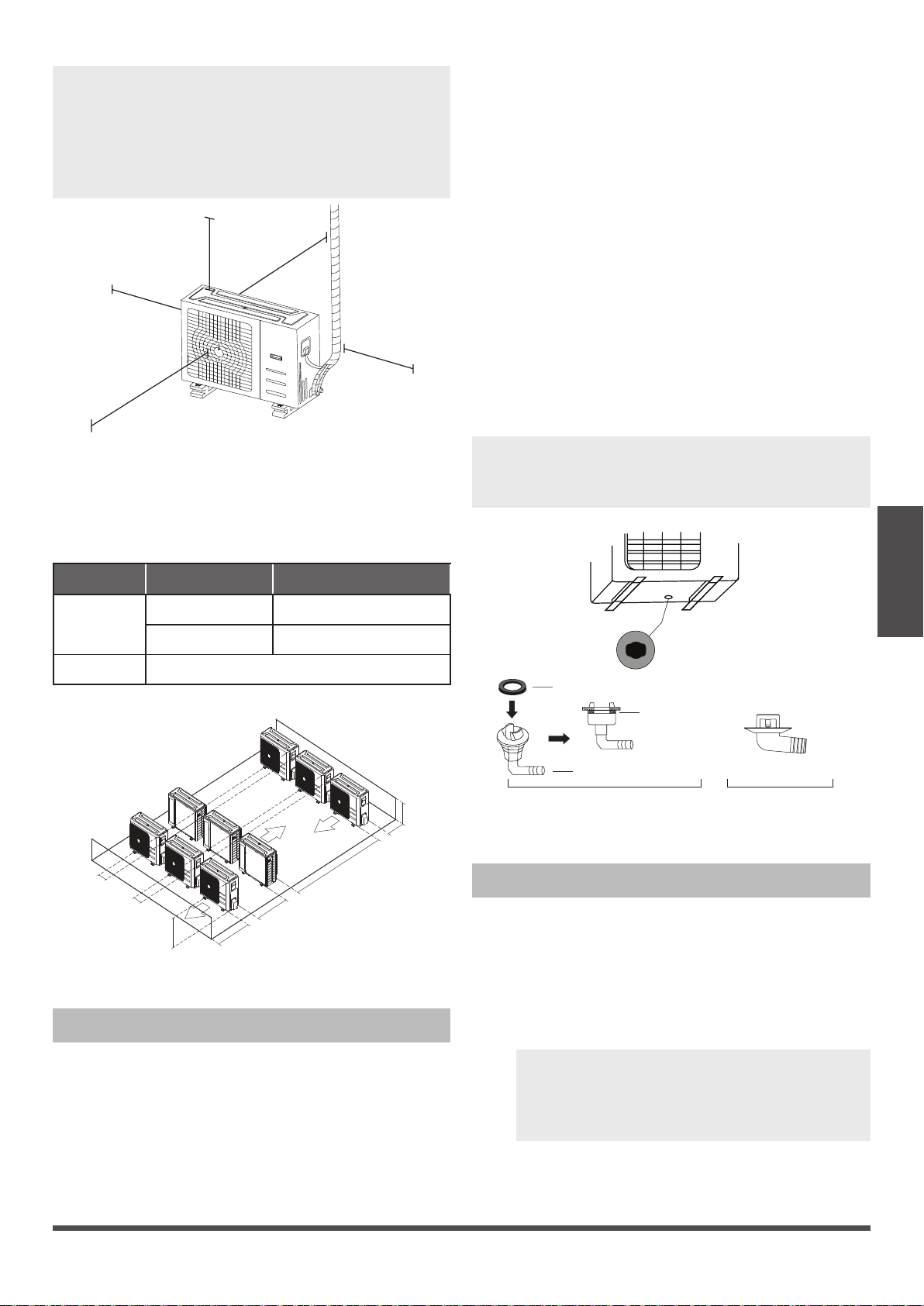

Монтаж дренажной трубы ....................... 16

Page 4

Монтаж трубопровода хладагента ....... 18

A. Допустимая длина и перепад высот

трубопровода хладагента .............................. 18

B. Инструкции по монтажу трубопровода

хладагента ....................................................... 20

L N

Монтаж электропроводки ................ 23

a. Электропроводка наружного блока ......... 23

b. Электропроводка внутреннего блока ...... 24

с. Параметры электропитания

и предохранителей ................................... 26

Удаление воздуха ...................................... 28

a. Ин

струкции по удалению воздуха ................. 28

b. Замечания относительно заправки дополнительного количества хлад

агент ...... 29

MC MC

Тестовый запуск .................................... 30

Page 5

Дополнительные

принадлежности

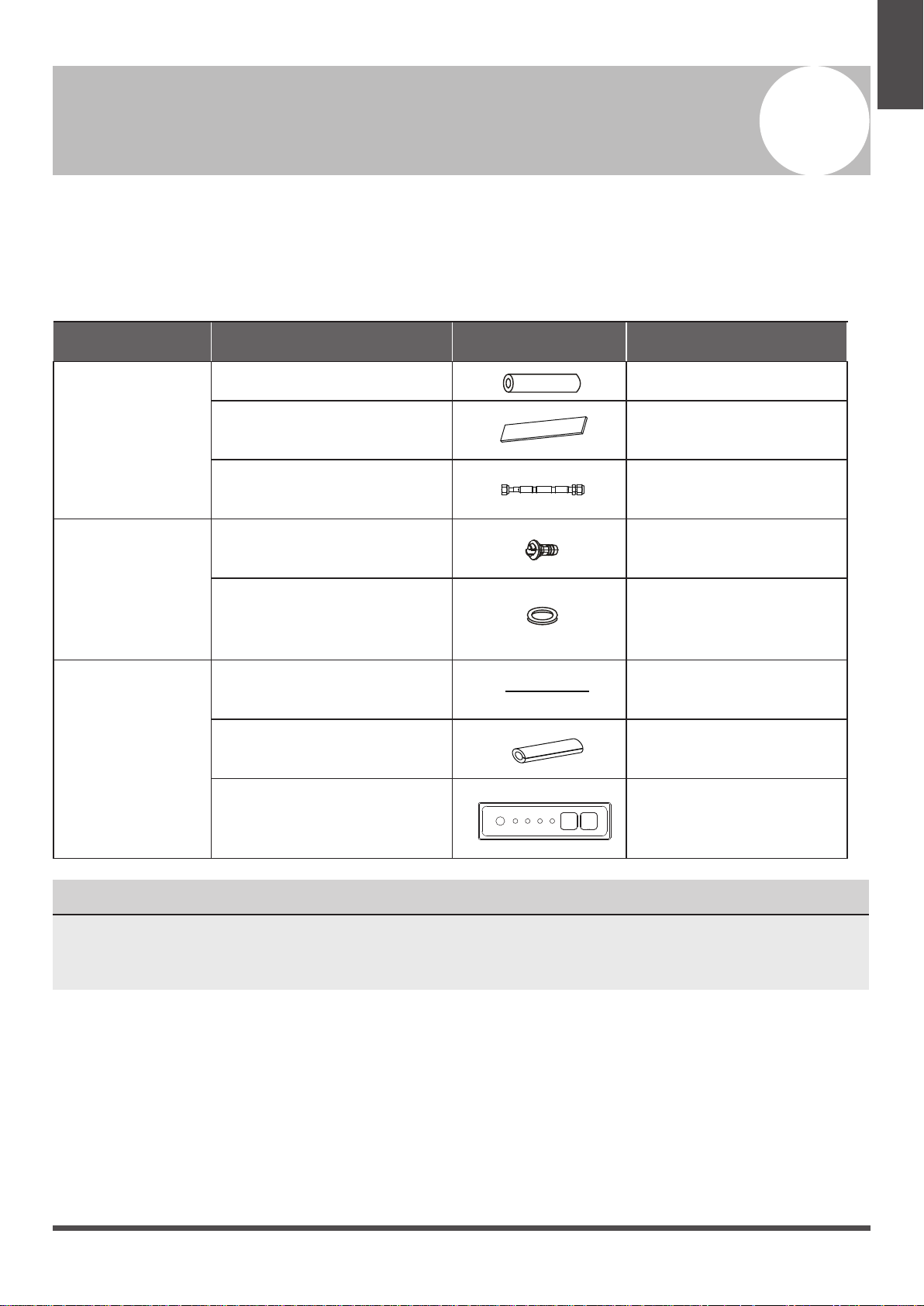

Комплект поставки

В комплект поставки кондиционера входят следующие принадлежности. Для монтажа кондиционера используйте все установочные детали и дополнительные принадлежности. Неправильный монтаж может привести к утечке воды, поражению электрическим током и воспламенению, а также к отказу оборудования.

Наименование КОЛИЧЕСТВО

Звуко- и теплоизоляция 2

Трубы и фитинги

Дренажные фитинги (для моделей с режимами охлаждения и нагрева)

Уплотнительная лента (для некоторых моделей)

Диафрагма (для некоторых моделей)

Дренажный патрубок (для некоторых моделей)

Уплотнительное кольцо (для некоторых моделей)

Прочее

Соединительные провод для дисплея

Защитное резиновое кольцо кабеля

Панель дисплея * Только для проверки

1 (для некоторых

моделей)

1 (для некоторых

моделей)

1 (Для некоторых

моделей – KJR-120G,

KJR-120H)

Дополнительные принадлежности

● Имеется два типа пультов дистанционного управления: проводной и беспроводной. Выберите требующийся тип ПДУ и установите его в соответствующем месте. При подборе подходящего ПДУ пользуйтесь каталогами и технической литературой.

◄ Стр. 5 ►

Page 6

предосторожности

Меры

Меры предосторожности

Прочтите этот раздел, прежде чем приступать к установке.

Неправильный монтаж с нарушением данных инструкций может привести к серьезному ущербу или травмам.

Предупредительные надписи ОПАСНО! или ОСТОРОЖНО! указывают на серьезность ущерба или травм.

Несоблюдение данного указания может привести к летальному исходу. Монтаж изделия должен выполняться монтажниками или подрядчиками, являющимися

ОПАСНО

ОСТОРОЖНО

квалифицированными специалистами по установке оборудования ОВиК, в соответствии со всеми местными, государственными и областными нормами и правилами.

Несоблюдение данного указания может привести к травмам или повреждению оборудования.

ОПАСНО

● Перед проведением монтажа внимательно прочитайте раздел «Меры предосторожности».

● В определенных условиях эксплуатации, например на кухнях, в серверных помещениях и т. п., настоятельно рекомендуется использовать кондиционеры, специально предназначенные для таких помещений.

● Монтаж, техническое обслуживание и ремонт кондиционера должны выполнять только

сертифицированные специалисты.

Неправильный монтаж может стать причиной поражения электрическим током, а также короткого

замыкания, течи, воспламенения и другого повреждения оборудования.

● При монтаже неукоснительно выполняйте требования, изложенные в настоящей инструкции

Неправильный монтаж может стать причиной поражения электрическим током, а также короткого

замыкания, течи, воспламенения и другого повреждения оборудования.

● При проведении монтажных работ учитывайте возможность сильных ветров, тайфунов и землетрясений, которые могут воздействовать на кондиционер, и размещайте его соответствующим образом. Пренебрежение этой рекомендацией может привести к выходу кондиционера из строя.

● После завершения монтажа убедитесь в отсутствии течи хладагента и в правильном функционировании кондиционера. Хладагент токсичен и огнеопасен, поэтому его утечка несет серьезную угрозу здоровью и безопасности.

Предупреждение относительно фторсодержащих газов

1. Данный кондиционер содержит фторсодержащие газы. Конкретные сведения о типе и количестве газа указаны на соответствующей табличке, прикрепленной к блоку.

2. Монтаж, техническое обслуживание и ремонт кондиционера должен выполнять только сертифицированный специалист.

3. Демонтаж кондиционера и его утилизацию должен выполнять сертифицированный специалист.

4. Если в системе установлено оборудование для обнаружения утечек, проверку необходимо проводить не реже одного раза в год.

5. При проверке блока на отсутствие утечек настоятельно рекомендуется вести записи результатов всех проверок.

◄ Стр. 6 ►

Page 7

Порядок монтажа

L N

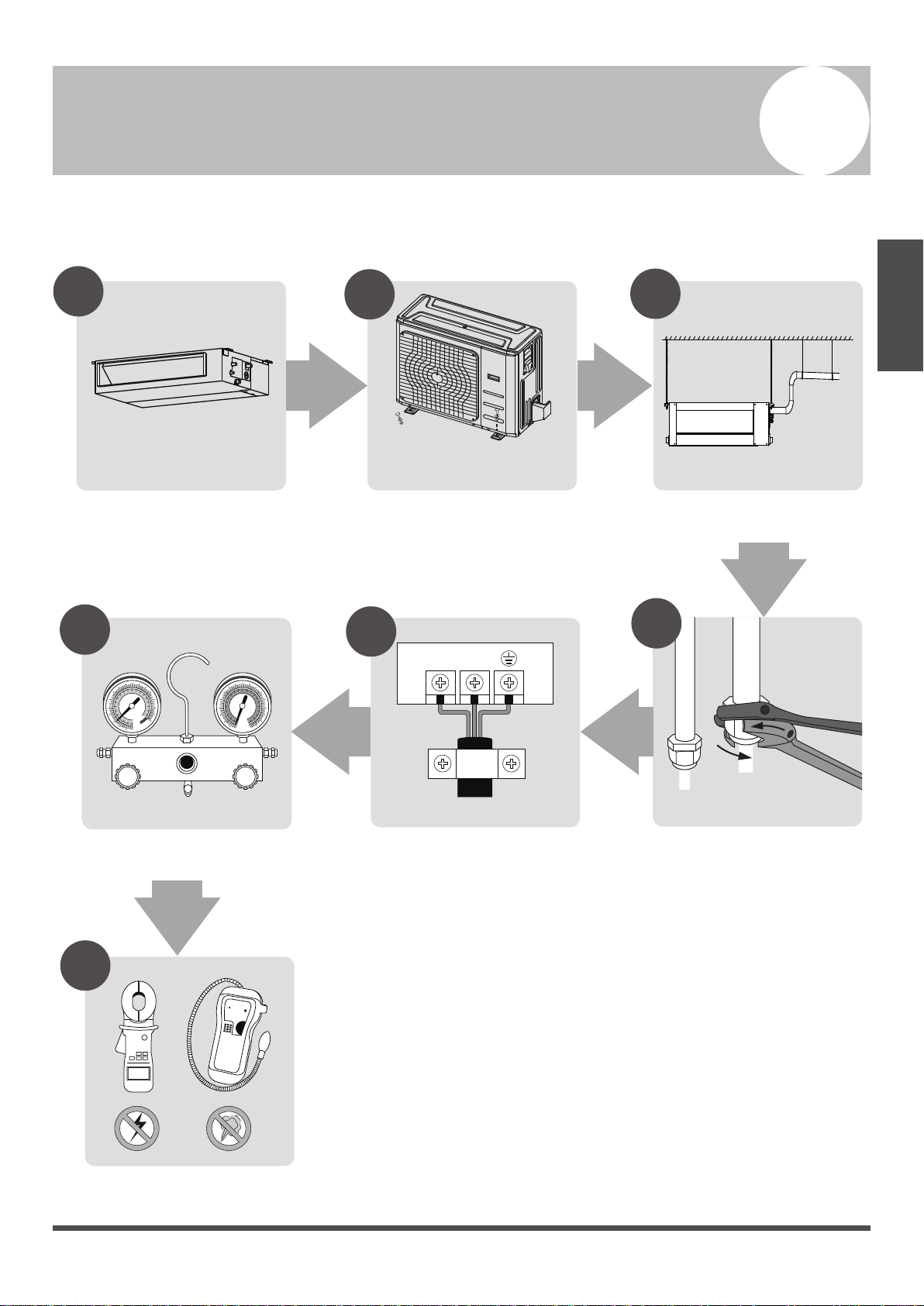

ПОРЯДОК ДЕЙСТВИЙ ПРИ МОНТАЖЕ

Порядок монтажа

Установить внутренний

блок (стр. 8)

MC MC

Установить наружный

блок (стр. 13)

Установить дренажную

трубу (стр. 15)

Удалить воздух из контура

хладагента (стр. 28)

Выполнить тестовый запуск

(стр. 30)

Подключить

электропроводку

(стр. 23)

Смонтировать

трубопроводы хладагента

(стр. 18)

◄ Стр. 7 ►

Page 8

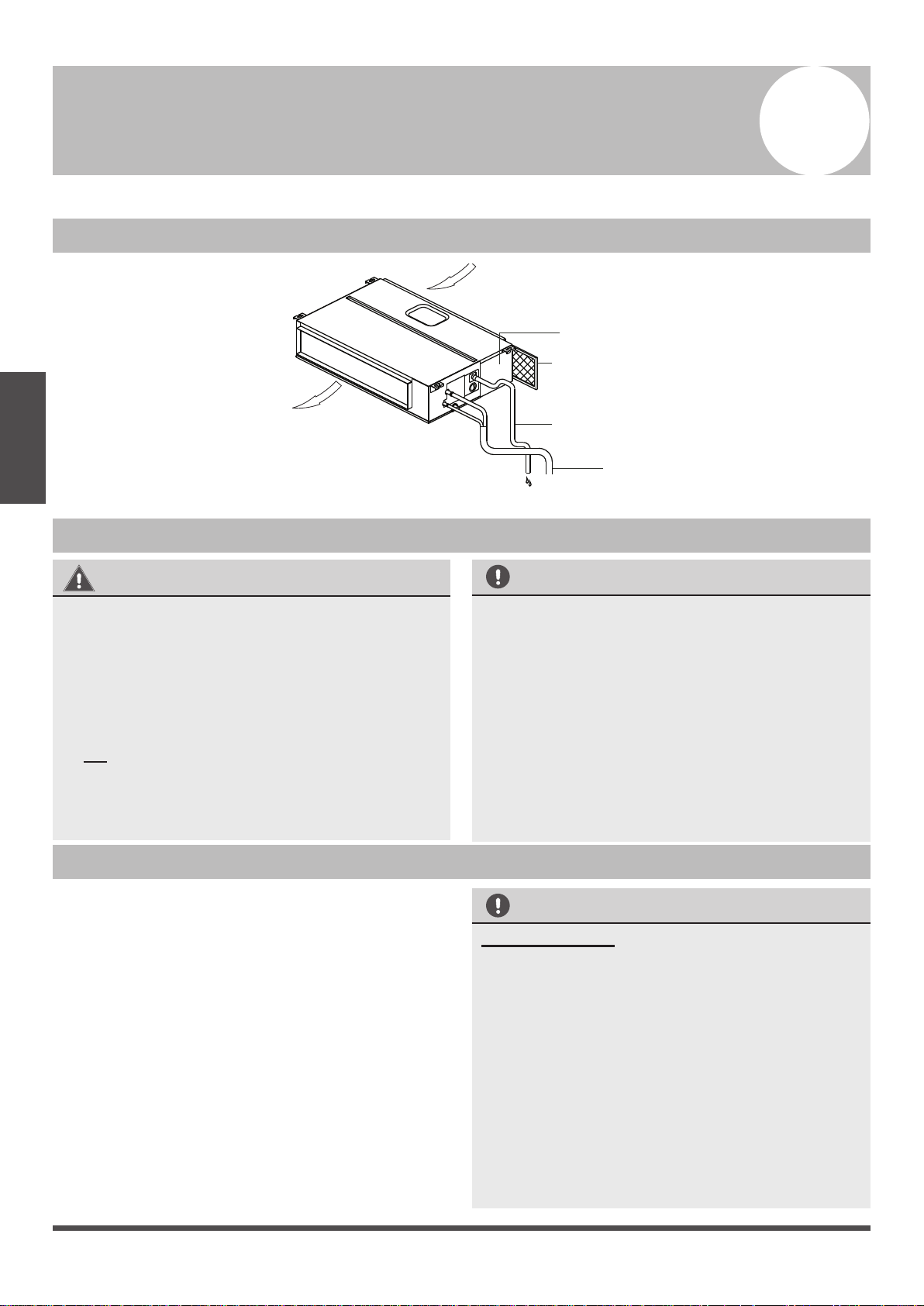

Монтаж внутреннего блока

Компоненты внутреннего блока

Монтаж внутреннего

Вход воздуха

Электрический щиток

Воздушный фильтр (для некоторых моделей)

блока

Выход воздуха

Рис. 4.1

Меры предосторожности

ОПАСНО

● Устанавливайте внутренний блок в месте с достаточной несущей способностью, позволяющей выдержать его вес Если элементы конструкции, к которой крепится блок, окажутся недостаточно надежными, он может упасть и нанести травмы людям (вплоть до смертельных) и ущерб имуществу, при этом сам блок также может получить повреждения.

● НЕ устанавливайте кондиционер во влажных помещениях, например в ванных или прачечных, поскольку избыток влаги может вызвать короткое замыкание и коррозию электрических соединений.

Инструкции по монтажу внутреннего блока

Дренажный шланг

Трубопровод хладагента

ОСТОРОЖНО

● Для предотвращения помех при приеме те-

лепрограмм и радиопередач размещайте внутренний и наружный блоки, проводку электропитания и соединительные провода на расстоянии не менее 1 метра от телевизоров и радиоприемников. В зависимости от конкретного устройства, расстояния в один метр может оказаться недостаточным для устранения помех.

● Если кондиционер устанавливается на металлические конструкции здания, необходимо обеспечить его заземление.

Шаг 1. Выберите место для установки

Внутренний блок необходимо устанавливать в месте, отвечающим следующим требованиям.  Следует обеспечить достаточное пространство

для монтажа и технического обслуживания.

 Необходимо предусмотреть достаточное про-

странство для прокладки трубопровода хладагента и дренажной трубы.

 Потолок должен быть горизонтальным и доста-

точно прочным, чтобы выдержать вес внутреннего блока.

 Не должно быть препятствий для входа и выхо-

да воздуха из блока.

 Воздушный поток должен распространяться по

всей комнате.

 Кондиционер не должен находиться рядом

с источниками тепла.

 Данный блок предназначен для встроенного

монтажа.

◄ Стр. 8 ►

ОСТОРОЖНО

ЗАПРЕЩАЕТСЯ устанавливать блок в сле дую-

щих местах. В местах бурения нефтяных скважин и

добычи методом гидроразрыва.

На морском побережье, где в атмосфере

имеется большая концентрация соли.

Вблизи геотермальных источников и при нали-

чии в атмосфере коррозионно-активных газов.

В зданиях, где имеются значительные коле-

бания напряжения сети.

В замкнутых пространствах В помещениях, где присутствуют сильные

электромагнитные поля.

В местах хранения горючих газов и материалов. Во влажных помещениях, например в ван-

ных или прачечных.

Page 9

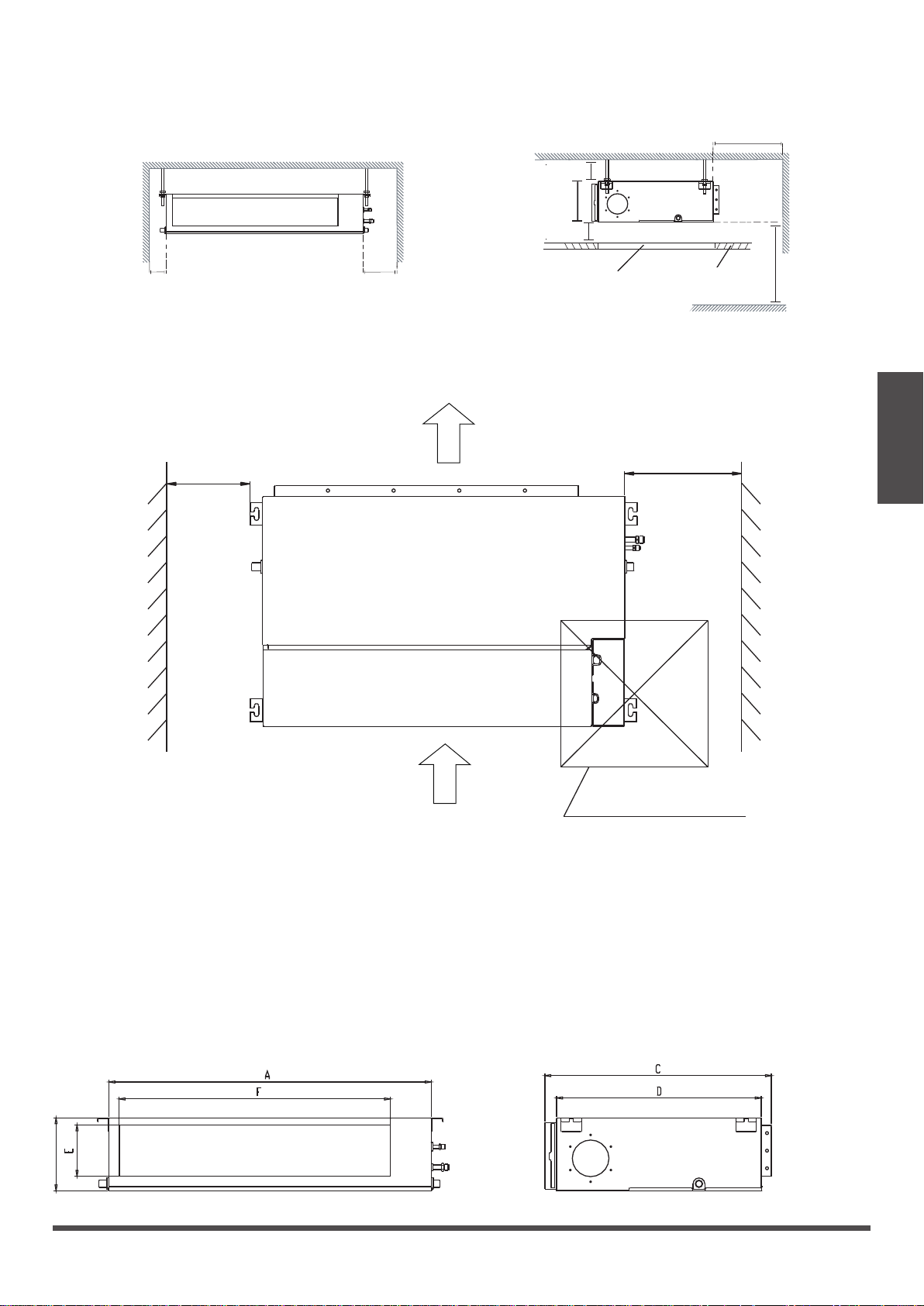

Место для установки

Прочный и надежный потолок

> 30 см

Левая

сторона

> 10 см

Пространство для технического обслуживания

Внутренний блок

Правая сторона

> 30 см

Выход воздуха

≥ 20 см

> 2 см

Доступ для обслуживания

> 2 см

Подвесной потолок.

Пол

≥ 30 см

> 250 см

(При отсутствии

потолка)

Монтаж внутреннего

блока

Вход воздуха

Инспекционный люк 60 × 60 см

Рис. 4.2

Шаг 2. Закрепите внутренний блок

1. Используя следующие рисунки, определите на потолке местоположение четырех отверстий для болтов. Отметьте места в потолочном перекрытии под отверстия для подвесных крюков.

Размеры воздуховыпускного отверстия

◄ Стр. 9 ►

Page 10

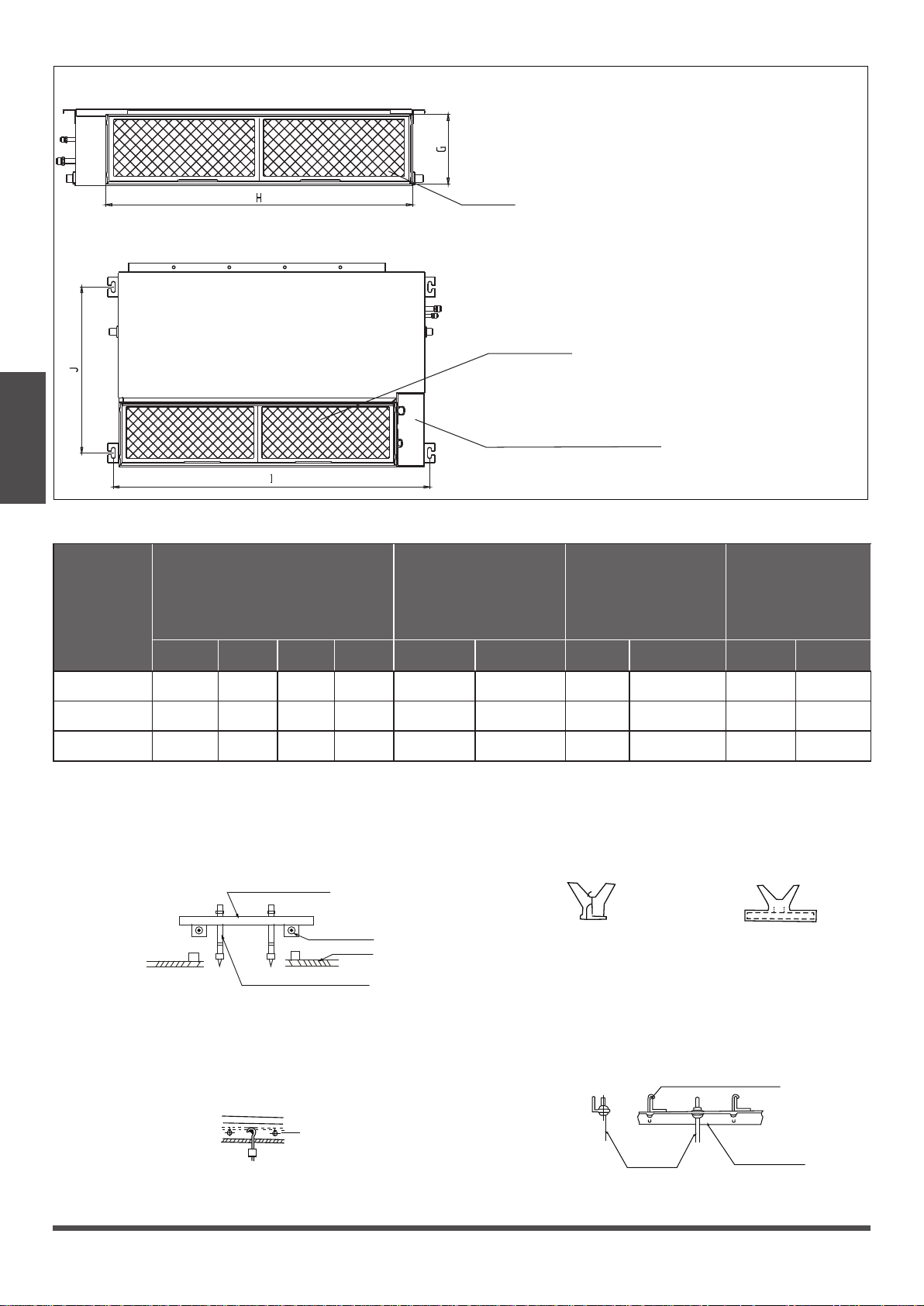

Размеры воздухозаборного отверстия

Нижнее вентиляционное отверстие и монтажный крюк

Воздушный фильтр

Монтаж внутреннего

блока

Электрический щиток

Рис. 4.3

Табл. 4-1 (ед. изм.: мм)

МОДЕЛЬ

(Бте/ч)

Габаритные

размеры

Размер воздухо

выпускного

отверстия

Размер

воздухо заборного отверстия

Расстояние

между

монтажными

проушинами

A B C D E F G H I J

18K 880 210 674 600 136 706 190 782 920 508

24-36K 1100 249 774 700 175 926 228 1001 1140 598/

48K–60K 1200 300 874 800 227 1044 280 1101 1240

Деревянные перекрытия

Поместите монтажный брус поперек балок и установите в него монтажные болты (см. рис. 4.4).

Монтажный брус

Балка

Подвесной потолок

Монтажные болты

Бетонный потолок в строящемся здании

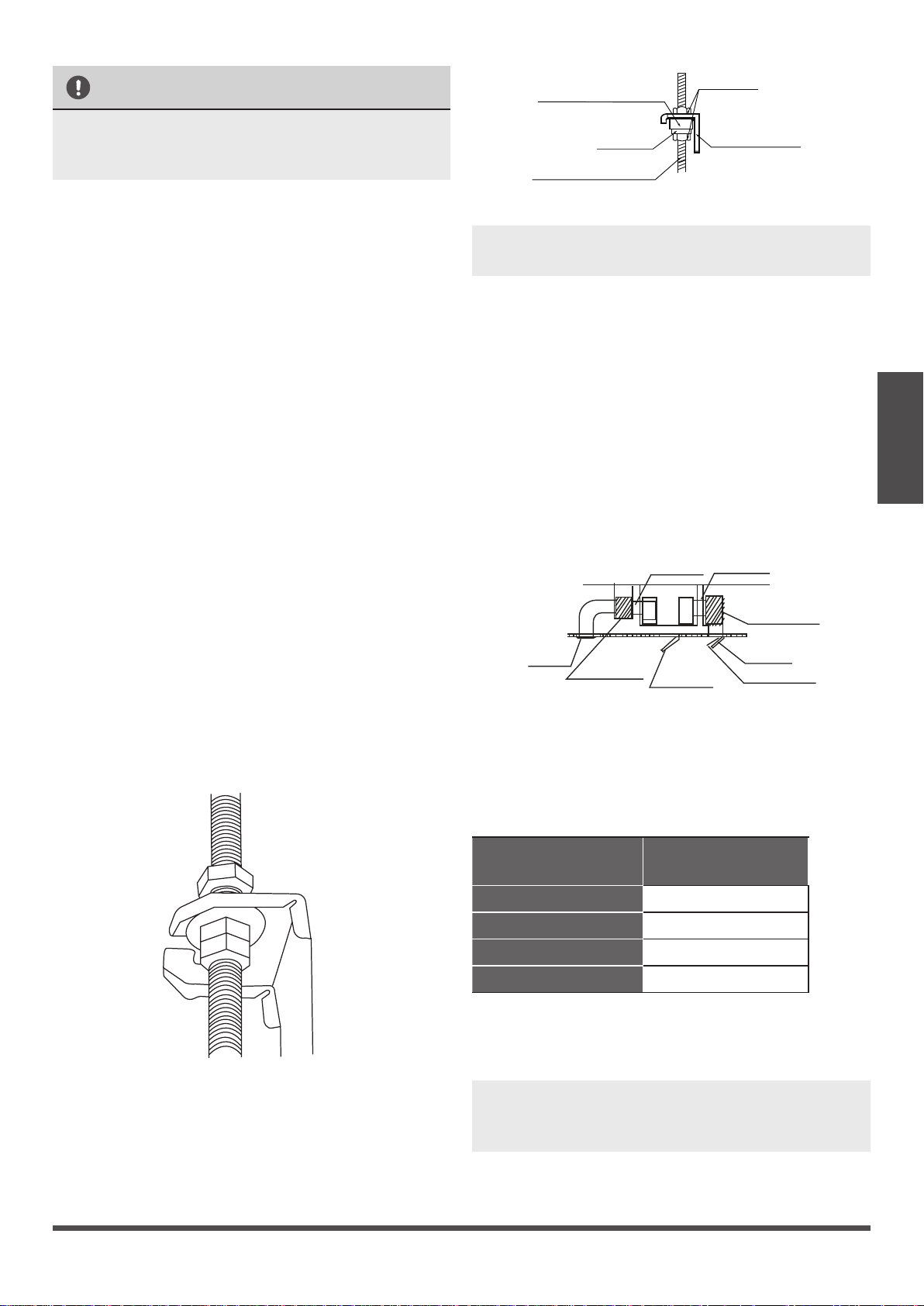

Используйте закладные детали или встроенные болты (см. рис. 4.5).

(Закладная деталь в форме лопасти)

Рис. 4.5

(Закладная деталь в форме направляющей)

697

Рис. 4.4

Существующий потолок из бетонных плит

Используйте закладной монтажный болт, шпильку и жесткий стержень (см. рис. 4.6).

Стальной пруток

Закладной монтажный болт

(способ подвески трубы и закладной монтажный болт)

Рис. 4.6

◄ Стр. 10 ►

Стальная конструкция

Установите и используйте опорный стальной уголок (см. рис. 4.7).

Монтажный болт для подвески

Монтажные болты

Рис. 4.7

Опорный стальной уголок

Page 11

ОСТОРОЖНО!

Виброизоляционная прокладка

Гайка

Корпус блока должен точно входить в отверстие. Перед началом монтажа убедитесь в том, что размеры корпуса блока и отверстия одинаковы.

2. После монтажа корпуса блока установите и проложите трубы и провода При выборе места расположения определите направление, в котором необходимо вывести трубопроводы. При наличии подвесного потолка до монтажа блока совместите трубы хладагента, дренажные трубы и проводку между наружным и внутренним блоками с соответствующими местами подключения.

3. Установите монтажные болты.

● Обрежьте балку.

● Усильте место, которое было обрезано. За-

крепите балку.

4. После выбора места монтажа и до установки блока совместите трубы хладагента, дренажные трубы, а также провода между внутренним и наружным блоками с соответствующими соединительными точками.

5. Просверлите в потолочном перекрытии 4 отверстия глубиной 10 см для подвесных крюков. При сверлении дрель следует держать строго перпендикулярно поверхности потолка.

6. Закрепите болт, используя прилагаемые шайбы и гайки.

7. Установите четыре монтажных болта.

8. Установите внутренний блок. Для подъема и закрепления блока требуется не менее двух человек. Введите монтажные болты в отверстия для подвески блока. Закрепите их, используя прилагаемые шайбы и гайки (см. рис. 4.8).

Шайба

Монтажный болт для подвески

Подвесная часть

Рис. 4.9

ПРИМЕЧАНИЕ. Убедитесь, что минимальный

уклон дренажной трубы составляет не менее 1/100.

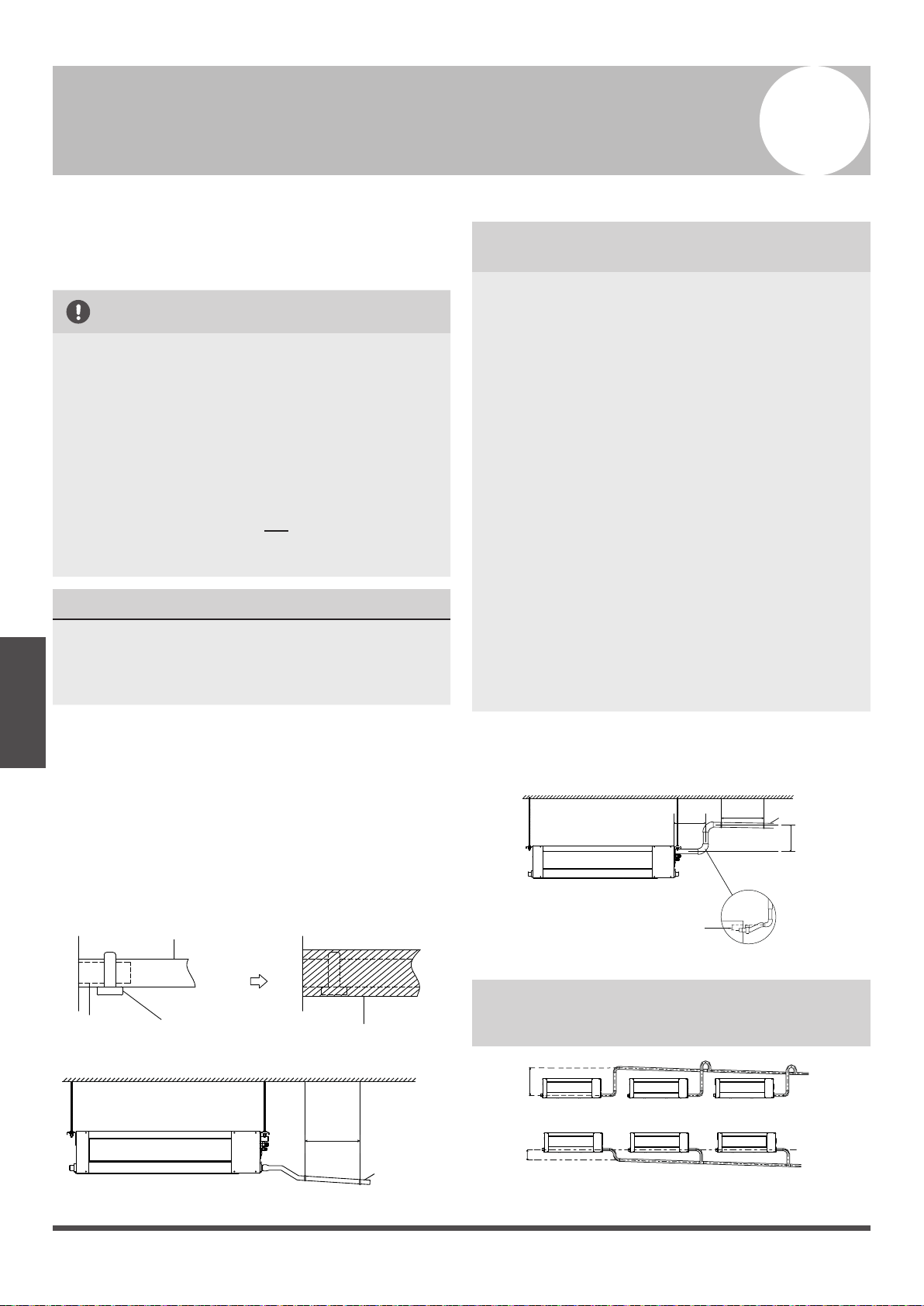

Шаг 3. Монтаж воздуховода и дополнительного оборудования

1. Установите фильтр (опция) по размеру возду-

хозаборного отверстия.

2. При соединении патрубка с воздуховодом ис-

пользуйте ткань.

3. Вход и выход воздуха должны быть разнесены

на такое расстояние, которое позволит предотвратить попадание выходящего воздуха непосредственно в воздухозаборное отверстие.

4. Присоедините воздуховод, как показано на следующем рисунке.

Место соединения с воздуховодом из ткани

од

Вых воздуха

Звуконепроницаемая

амера

Инспекционный люк

Рис. 4.10

5. При монтаже внутреннего блока следуйте приведенным далее указаниям относительно ста-

тического давления.

Табл. 4-2

Место соединения с воздуховодом из ткани

Зв

уконепроницаемая

камера

Вход воздуха Пылевой фильтр

Монтаж внутреннего

блока

МОДЕЛЬ (Бте/ч)

18K

24K 30K–36K 42K–60K

Статическое

давление (Па)

0 – 100 0 – 160 0 – 160 0 – 160

Настройте статическое давление вентилятора соответственно внешнему статическому давлению воздуховода.

Рис. 4.8

ПРИМЕЧАНИЕ. 1. Запрещается использовать

внутренний блок в качестве опоры для

9. Установите внутренний блок на подвесные мон-

подсоединяемого воздуховода.

тажные болты с помощью блока. Для предотвращения утечек установите внутренний блок горизонтально с помощью уровня (см. рис. 4.9).

◄ Стр. 11 ►

Page 12

2. При подсоединении воздуховода для предот-

вращения передачи вибрации используйте ткань негорючих сортов.

3. Для предотвращения образования конденса-

та наружную часть воздуховода необходимо обернуть вспененной изоляцией. По требованию конечного потребителя для снижения шума на внутренние стенки воздуховода можно поместить звукоизолирующий материал.

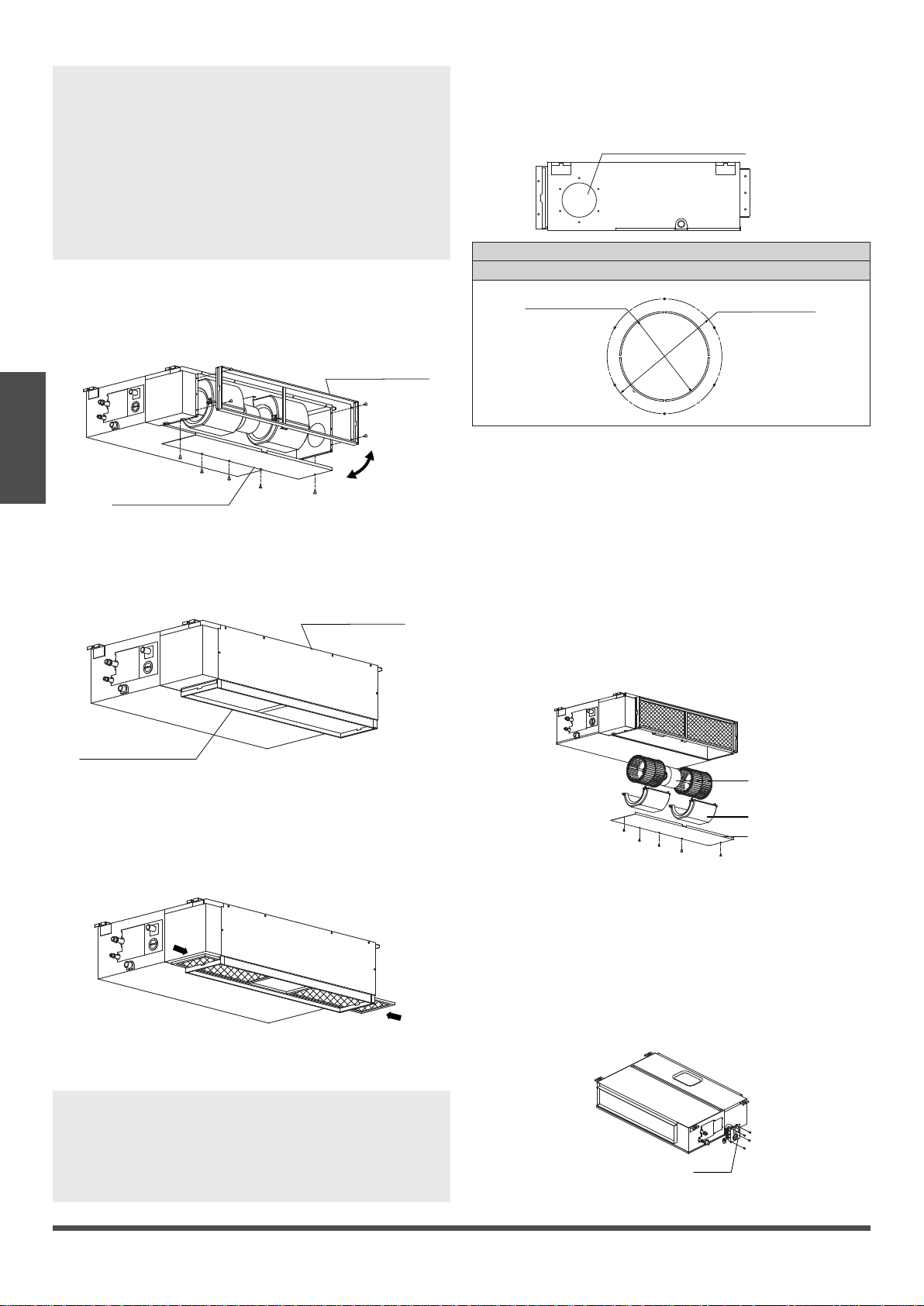

Шаг 4. Смена способа забора воздуха (забор снизу вместо забора сзади)

1. Снимите вентиляционную панель и фланец.

Фланец воздухозаборного

Монтаж внутреннего

блока

отверстия

Шаг 5. Монтаж воздуховода свежего воздуха

Размеры

Соединение воздуховода свежего воздуха

МОДЕЛЬ

18–60

Ø125 мм

Рис. 4.14

Ø160 мм

Вентиляционная панель

Рис. 4.11

2. Поменяйте местами вентиляционную панель и фланец воздухозаборного отверстия.

Вентиляционная панель

Фланец воздухозаборного отверстия

Рис. 4.12

3. Вставьте сетку фильтра в фланец воздухозаборного отверстия, как показано на следующем рисунке.

Шаг 6. Техническое обслуживание электродвигателя и дренажного насоса

(задняя вентиляционная панель используется в качестве примера)

Техническое обслуживание электродвигателя

1. Снимите вентиляционную панель.

2. Снимите корпус вентилятора

3. Снимите электродвигатель.

Электродвигатель

Корпус вентилятора

Панель вентиляции

Рис. 4.15

Техническое обслуживание насоса

1. Отверните четыре винта дренажного насоса

2. Отсоедините от насоса электропитание и ка-

бель датчика уровня воды.

3. Снимите насос

Рис. 4.13

ПРИМЕЧАНИЕ. Все иллюстрации в этой

инструкции приведены лишь в качестве примера. Приобретенный вами кондиционер может несколько отличаться, хотя и быть похожим по форме.

◄ Стр. 12 ►

Насос

Рис. 4.16

Page 13

Монтаж наружного блока

Инструкции по монтажу наружного блока

Шаг 1. Выберите место для установки

Наружный блок необходимо устанавливать в месте, отвечающим следующим требованиям.

 Наружный блок должен располагаться как

можно ближе к внутреннему.

 Необходимо предусмотреть достаточное

пространство для монтажа и технического обслуживания.

 Воздухозаборное и воздуховыпускное от-

верстия должны быть защищены от воздействия сильного ветра.

 В месте размещения блока не должно об-

разовываться снежных заносов, скопления листьев и прочего сезонного мусора. Если это возможно, рекомендуется организовать навес над блоком. Навес не должен препятствовать воздушному потоку.

 Место размещения должно быть сухим и хо-

рошо проветриваться.

 Необходимо предусмотреть достаточное

пространство для монтажа и обслуживания труб и кабелей.

 Поблизости не должно быть источников

горючих газов и химических веществ.

 Длина трубопроводов между наружным и

внутренним блоками не должна превышать допустимую.

 При возможности НЕ РАСПОЛАГАЙТЕ

наружный блок в местах, в которые попадает прямое солнечное излучение.

 По возможности, располагайте блок подаль-

ше от соседей, чтобы шум от работы их не беспокоил. Если в месте установки бывают сильные ветры (например, на морском побережье), устанавливайте устройство на стене с подветренной стороны. При необходимости можно использовать навес (см. рис. 5.1 и 5.2).

 Для предотвращения помех при приеме

телепрограмм и радиопередач размещайте внутренний и наружный блоки, проводку электропитания и соединительные провода на расстоянии не менее 1 метра от телевизоров и радиоприемников. При этом следует иметь в виду, что расстояние 1 метр может оказаться недостаточным для устранения помех.

Монтаж наружного

блока

Сильный ветер

Рис. 5.1

Шаг 2. Установите наружный блок

Закрепите наружный блок анкерными болтами (М10)

> 60 см

Закрепить

болтами

Рис. 5.3

Сильный ветер

Рис. 5.2

ОСТОРОЖНО!

● Устраните все объекты, которые могут пре-

пятствовать потоку воздуха.

● Чтобы обеспечить достаточное пространство для установки и обслуживания кондиционера, соблюдайте установочные размеры, указанные в таблице.

◄ Стр. 13 ►

Page 14

Наружный блок сплитсистемы

(см. рис. 5.4, 5.5, 5.6, 5.10 и табл. 5.1)

Рис. 5.4

Монтаж наружного

блока

Рис. 5.6

Таблица 5.1 Габариты и установочные размеры наружного блока сплит-системы (мм)

Габариты наружного блока

ШхВхГ

Расстояние А Расстояние В

Установочные размеры

770x555x300 487 298 900x1170x350 590 378 845x702x363 540 350 946x810x410 673 403

Рис. 5.5

◄ Стр. 14 ►

Page 15

ПРИМЕЧАНИЕ. Минимальное расстояние

30 cm / 11.8” from back wall

60 cm / 23.6” on right

60 cm / 23.6” above

30 cm / 11.8” on left

200 cm / 78” in front

между наружным блоком и стенами, указанное в инструкции по монтажу, не распространяется на герметичные помещения. Как минимум с трех сторон (M, N, P) корпус наружного блока ничто не должно загораживать (рис. 5.10).

60 cm / 23.6” above

30 cm / 11.8” on left

200 cm / 78” in front

30 cm / 11.8” from back wall

60 cm / 23.6” on right

2. Вставьте дренажный патрубок в отверстие в поддоне блока.

3. Поверните дренажный патрубок на 90°, чтобы он зафиксировался на месте со щелчком в положении, когда он направлен к передней стороне блока.

4. Присоедините удлинитель дренажного шланга (не входит в комплект) к дренажному патрубку, чтобы отводить воду от блока в режиме нагрева.

Если дренажный патрубок поставляется без резинового уплотнения (см. рис. 5.12–В), выполните следующие действия.

1. Вставьте дренажный патрубок в отверстие в поддоне блока. Дренажный патрубок зафиксируется на месте со щелчком.

2. Присоедините удлинитель дренажного шланга (не входит в комплект) к дренажному патрубку, чтобы отводить воду от блока в режиме нагрева.

Рис. 5.10

Ряды блоков при серийной установке

Таблица 5.3. Соотношение между расстояниями «Н», «А» и «L» должно быть следующим

L A

L ≤ H

L > H Монтаж невозможен

25 cm / 9.8”

or more

25 cm / 9.8”

or more

L ≤ 1/2H Не менее 25 см

1/2H < L ≤ H Не менее 30 см

300 cm / 118” or more

60 cm / 23.6”

150 cm / 59”

or more

Рис. 5.11

Монтаж патрубка дренажной трубы

ПРИМЕЧАНИЕ. Обеспечьте отвод воды в

безопасное место, где она не может нанести ущерба и не станет замерзать.

Монтаж наружного

блока

Отверстие в поддоне наружного блока

Уплотнительное кольцо

Дренажный патрубок

Рис. 5.12

Сверление отверстия в стене

Необходимо просверлить в стене отверстие для трубопровода хладагента и сигнального кабеля между внутренним и наружным блоками.

1. Определите местоположение отверстия в сте-

не, исходя из расположения наружного блока

2. С помощью трубчатого сверла просверлите

в стене отверстие диаметром 65 мм.

Если дренажный патрубок поставляется с резиновым уплотнением (см. рис. 5.12–А), выполните следующие действия.

1. Установите резиновое уплотнение на конец

дренажного патрубка, который будет присоединен к наружному блоку.

ПРИМЕЧАНИЕ. При сверлении отверстия в стене соблюдайте осторожность, чтобы не повредить проводку, трубопроводы и другие чувствительные элементы.

3. Поместите в отверстие защитную манжету.

Это защитит края отверстия и поможет герметизировать его после завершения монтажа.

◄ Стр. 15 ►

Page 16

Монтаж дренажной трубы

Дренажная труба служит для отвода воды из блока. Неправильный монтаж может стать причиной повреждения устройства или имущества.

ОСТОРОЖНО!

● Изолируйте все трубы, чтобы предотвратить течь.

● Неправильно установленная или деформированная дренажная труба может дать течь, что способно вывести из строя реле уровня воды.

● В режиме обогрева из наружного блока будет выходить вода. Дренажный шланг должен быть расположен так, чтобы не допускать скопления воды или образования наледи.

● В процессе монтажа НЕ тяните сильно за дренажную трубу. Это может привести к ее отсоединению.

ЗАМЕЧАНИЕ ПО ПОКУПКЕ ТРУБ

Монтаж предполагает использование поли-

Монтаж дренажной

этиленовой трубы (наружн. диам. 3,7-3,9 см,

трубы

внутр. диам. 3,2 см), которую можно приобрести на местном рынке или у дилера.

ЗАМЕЧАНИЯ ПО МОНТАЖУ ДРЕНАЖНОЙ ТРУБЫ

● При использовании длинного дренажного

шланга подсоедините дополнительно к дренажному патрубку внутреннего блока жесткую трубу. Это предотвратит провисание шланга.

● Чтобы конденсат не затекал обратно в кон-

диционер после его выключения, дренажный трубопровод должен быть установлен с уклоном 1/100.

● Для защиты труб от коробления устанавли-

вайте через каждые 1-1,5 м подвесные крючки для поддержки.

● Если выходное отверстие дренажной трубы расположено выше, чем насос, шланг должен иметь вертикальный отрезок. Подъемный патрубок должен находиться не выше 55 см над панелью подвесного потолка и не далее 20 см от блока. Неправильный монтаж может стать причиной того, что вода будет стекать обратно в блок, переполняя его.

● Во избежание образования воздушных пробок дренажный шланг должен быть установлен горизонтально или с небольшим подъемом (не более чем на 75 мм).

Монтаж дренажной трубы внутреннего блока

Установите дренажную трубу, как показано на рис. 6.2.

1. Чтобы предотвратить образование конденсата и течь, оберните трубу теплоизоляцией.

2. Подсоедините трубу для отвода воды к дренажному патрубку блока. Наденьте на конец шланга теплоизоляционный материал и надежно закрепите его с помощью хомута (см. рис. 6.1).

Дренажный шланг

Дренажный патрубок

Подвесной потолок

Хомут трубы

Изоляция

Рис. 6.1

1-1,5 м

Уклон более 1:50

Рис. 6.2

Монтаж дренажной трубы для блока, оснащенного насосом

1-1,5 м

< 20 cм

0-75 мм

Рис. 6.3

ПРИМЕЧАНИЕ. При объединении дренажных

труб нескольких блоков подключайте их, как показано на рис. 6.4.

0-53 cм

≥ 10 cм

Рис. 6.4

Уклон более 1:50

◄ Стр. 16 ►

Page 17

3. С помощью трубчатого сверла просверлите в

стене отверстие диаметром 65 мм. Отверстие следует просверлить с небольшим наклоном вниз, чтобы наружный край отверстия был ниже внутреннего края приблизительно на 12 мм. Это обеспечит правильный сток воды (см. рис. 6.5). Поместите в отверстие защитную манжету. Это защитит края отверстия и поможет герметизиро-

вать его после завершения монтажа.

Стена

Налейте в поддон для воды 2 литра воды Убедитесь, что конденсат беспрепятственно отводится по трубе.

Блоки с насосом.

1. Снимите крышку тестового отверстия. Налейте в поддон для воды 2 литра воды

Сторона улицы

≈ 12 мм

Сторона помещения

Рис. 6.5

ПРИМЕЧАНИЕ. При сверлении отверстия в

стене соблюдайте осторожность, чтобы не повредить проводку, трубопроводы и другие чувствительные элементы.

4. Пропустите дренажный шланг через отверстие в стене. Обеспечьте отвод воды в безопасное место, где она не может нанести ущерба и не станет замерзать.

ПРИМЕЧАНИЕ. Выход дренажного шланга должен располагаться не ниже 5 см над поверхностью земли. Если он будет касаться поверхности, сток воды окажется перекрытым и будет нарушена нормальная работа системы. При сливе конденсата в канализацию необходимо оборудовать гидрозатвор во избежание проникновения неприятного запаха в помещение.

Крышка тестового отверстия

Рис. 6.7

Монтаж дренажной

трубы

Проверка дренажной системы

Убедитесь, что конденсат беспрепятственно отводится по трубе. Эту проверку необходимо выполнить в домах-

новостройках перед монтажом навесного потолка.

Блоки без насоса.

Трубка для заливания воды

Рис. 6.6.

Трубка для заливания воды

Рис. 6.8

2. Включите блок в режим ОХЛАЖДЕНИЕ. Будет слышен шум дренажного насоса. Проверьте, удаляется ли конденсат (после включения кондиционера может пройти около 1 мин. до начала слива конденсата, в зависимости от длины дренажной трубы). Убедитесь в отсутствии течи в местах стыковки труб.

3. Выключите кондиционер и установите крышку тестового отверстия на место.

◄ Стр. 17 ►

Page 18

Монтаж трубопровода хладагента

Меры предосторожности

ОПАСНО

● Все трубы для монтажа должны быть пре-

доставлены лицензированной компанией по установке и соответствовать местным и государственным стандартам.

● При установке блока в небольшом помещении примите меры, исключающие концентрацию хладагента свыше допустимых уровней в случае образования течи. При образовании течи хладагента и превышении его концентрации допустимого уровня возникает угроза, связанная с недостатком кислорода.

● В ходе монтажа системы охлаждения не до-

пускайте попадания в контур воздуха, пыли, влаги и загрязняющих частиц. Загрязнение системы может стать причиной снижения производительности кондиционера, повышения давления в контуре хладагента и вызвать взрыв или привести к получению травмы..

● Если во время монтажа произошла утечка хладагента, незамедлительно проветрите помещение. Хладагент токсичен и огнеопасен. Убедитесь в отсутствии утечки паров хладагента после монтажа.

Монтаж трубопровода

хладагента

◄ Стр. 18 ►

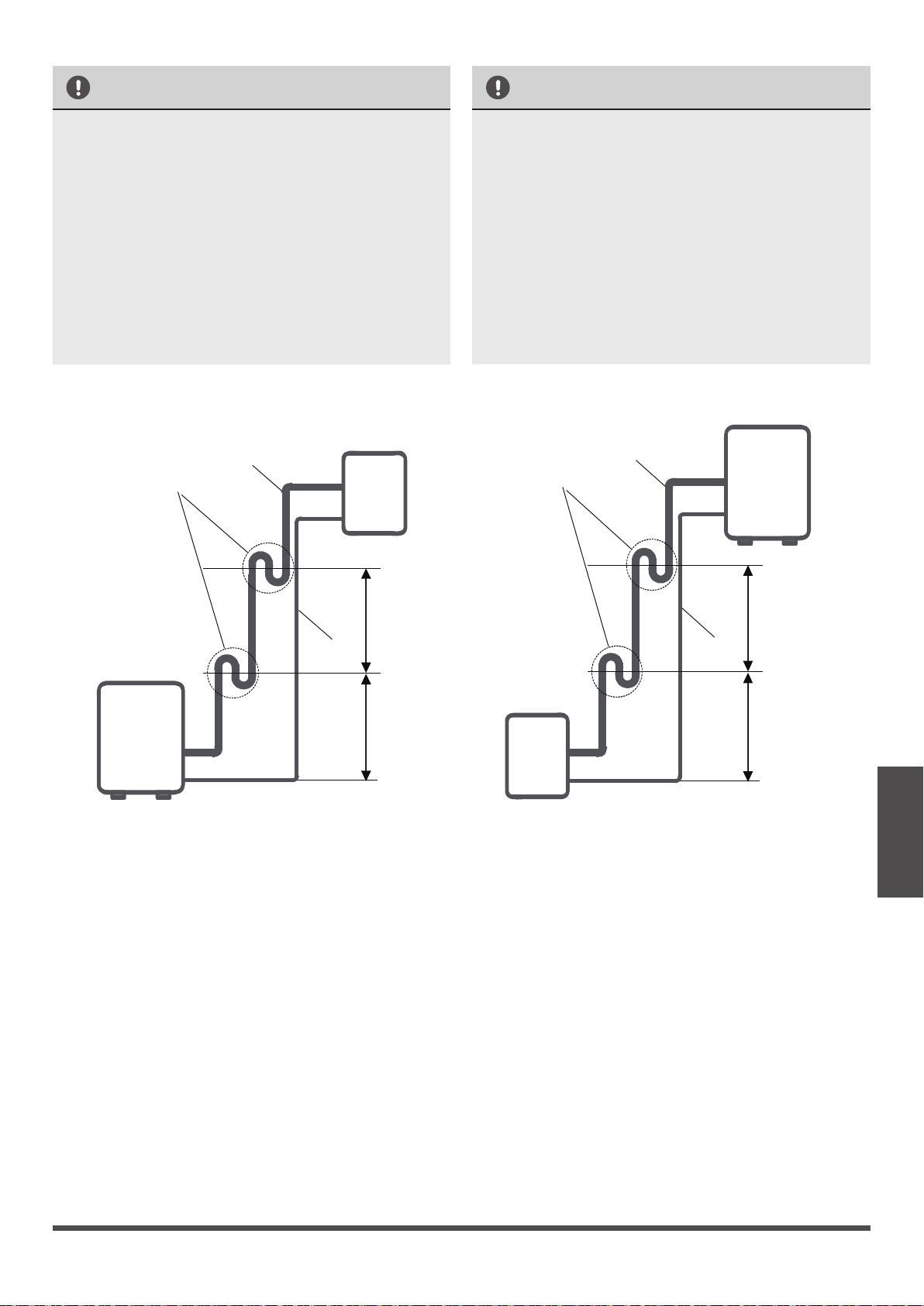

Page 19

ОСТОРОЖНО!

● Масляные затворы Если внутренний блок установлен выше

наружного блока. – Если масло течет обратно в компрессор наружного блока, это может привести к сжатию жидкости или нарушению возврата масла. Масляные затворы, установленные в стояке газовой линии, могут предотвратить это. Масляные затворы следует устанавливать через каждые 10 м стояка газовой линии (см. рис. 7.2).

Внутренний блок

Труба газовой линии

Масляный затвор

Если наружный блок расположен выше внутреннего блока. – Рекомендуется не увеличивать размеры стояков на стороне всасывания. Должен обеспечиваться соответствующий возврат масла в компрессор с необходимой скоростью газа на стороне всасывания. Если скорость упадет ниже 7,62 м/с, возврат масла уменьшится. Масляные затворы следует устанавливать через каждые 6 м стояка газовой линии на стороне всасывания (см. рис. 7.3).

Внутренний блок

Труба газовой линии

Масляный затвор

10 м

Жид-

Наружный блок

костная

руба

10 м

Рис. 7.2

Внутренний блок расположен выше наружного блока.

Жид

костная

Наружный блок

руба

6 м

Рис. 7.3

Наружный блок расположен выше внутреннего блока

Монтаж трубопровода

хладагента

◄ Стр. 19 ►

Page 20

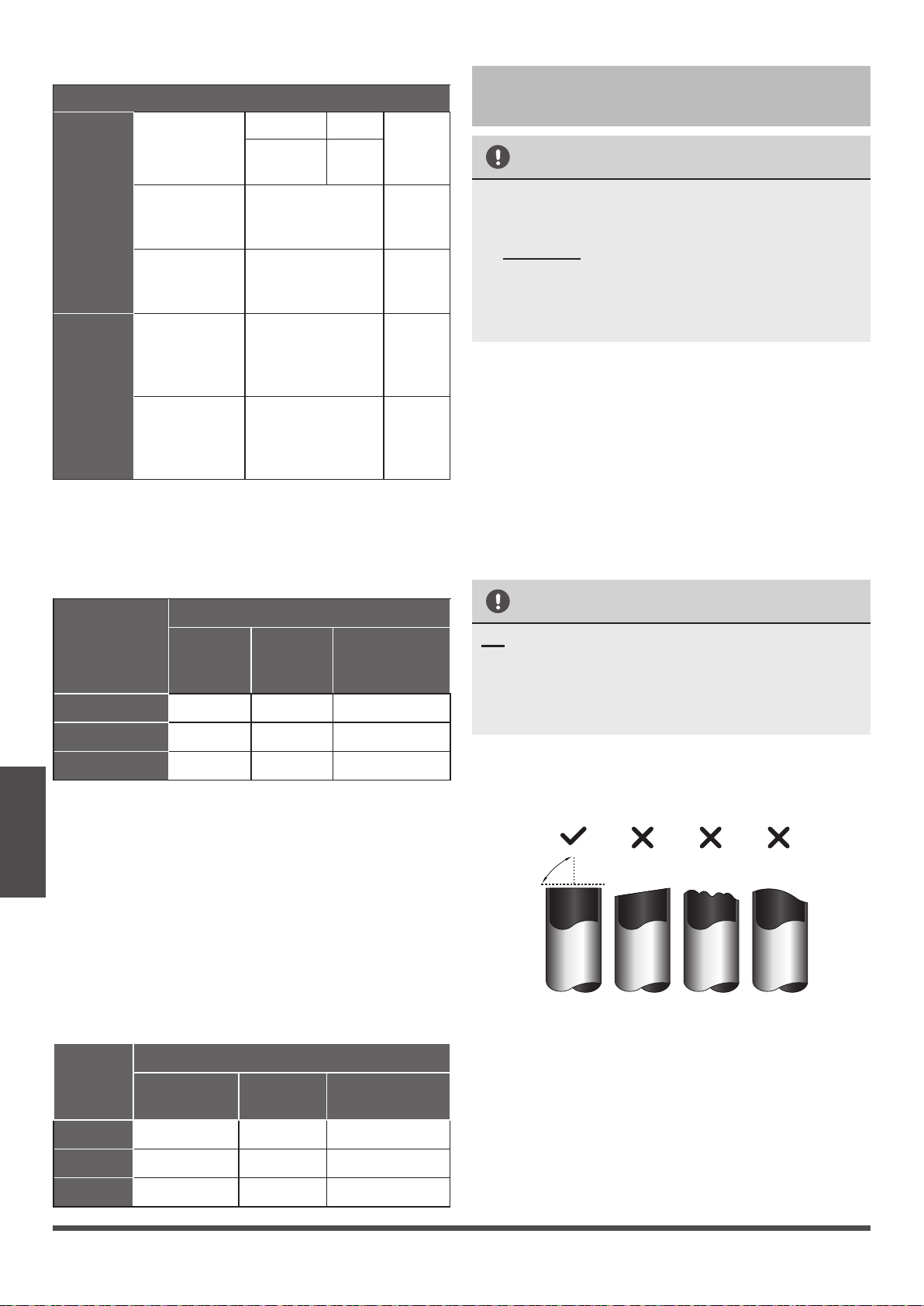

Таблица 7.2

Допустимая длина

18K+18K 30 м 24K+24K

30K+30K

50м

15 м L1, L2

10 м L1-L2

20 м H1

0,5 м H2

L + макс.

(L1, L2)

Длина

трубопро

вода

Перепад

высот

Общая длина

трубопровода

(наибольшее

расстояние от

рефнета)

(наибольшее

расстояние

от рефнета)

Перепад высот

между внутрен-

ним и наружным блоками

Перепад высот

между двумя

внутренним

блоками

Размер соединительных труб для внутреннего блока

Таблица 7.3. Размер соединительных труб для внутреннего блока, хладагент 410A

Инструкции по монтажу трубопровода хладагента

ОСТОРОЖНО

● Трубопровод ответвления должен располагаться горизонтально. Наклон более 10° может нарушить нормальное функционирование.

● НЕЛЬЗЯ монтировать соединительные трубы до тех пор, пока не будут полностью закреплены внутренний и наружный блоки.

● Изолируйте трубопровод газовой и жидкостной линий.

Шаг 1. Отрезать трубы

При подготовке труб хладагента особое внимание уделяйте правильной резке и развальцовке. Это обеспечит эффективную работу и сведет к минимуму необходимость последующего технического обслуживания.

1. Измерьте расстояние между внутренним и на-

ружным блоками.

2. С помощью трубореза отрежьте трубу несколько большей длины, чем измеренное расстояние.

Диаметр основной трубы (мм)

Труба

газовой

линии

Жидкост

ная труба

Тип трубы

ответвления

Монтаж трубопровода

хладагента

Производи

тельность

внутреннего

блока (А)

18K Ø12,7 Ø6,35 CE-FQZHN-01C 24K Ø15,9 Ø9,5 CE-FQZHN-01C 30K Ø15,9 Ø9,5 CE-FQZHN-01C

Размер соединительных труб для наружного блока

Используя данные следующей таблицы определите диаметры соединительных труб наружного блока. Если диаметр основной трубы внутреннего блока больше диаметра основной соединительной трубы наружного блока, ориентируйтесь на большее значение.

Таблица 7.4. Размер соединительных труб для наружного блока, хладагент 410A

ОСТОРОЖНО

НЕ деформируйте трубу во время резки!

Соблюдайте особую осторожность, чтобы не повредить, не деформировать и не смять трубу во время резки. Это значительно снизит тепловые характеристики кондиционера.

1. Труба должна быть отрезана строго под углом 90°. Примеры неправильной обрезки показаны на рис. 7.4.

90°

Срез под углом

Рис. 7.4

Грубый срез

Кривой срез

Диаметр основной трубы (мм)

Модель

Труба газо

вой линии

Жидкост

ная труба

Труба первого

ответвления

Шаг 2. Зачистить края

Заусенцы могут нарушить уплотнение соединения

36K Ø19,1 Ø9,5 CE-FQZHN-01C 48K Ø19,1 Ø9,5 CE-FQZHN-01C 60K Ø19,1 Ø9,5 CE-FQZHN-01C

◄ Стр. 20 ►

трубопровода хладагента. Их необходимо полностью удалить.

1. Удерживайте трубу наклоненной вниз, чтобы предотвратить попадание заусенцев внутрь.

Page 21

2. С помощью развертки или инструмента для

R0.4~0.8

снятия заусенцев удалите все заусенцы с места разреза трубы.

Труба

Развертка

Наклонить вниз

6. Установите инструмент для развальцовки на форму.

7. Поворачивайте рукоятку инструмента для развальцовки по часовой стрелке, пока труба не будет полностью развальцована. При развальцовке трубы принимайте во внимание размеры, указанные в табл. 7.5.

Таблица 7.5 ДЛИНА ВЫСТУПАЮЩЕГО ЗА ФОРМУ ДЛЯ РАЗВАЛЬЦОВКИ КОНЦА ТРУБЫ

Рис. 7.5

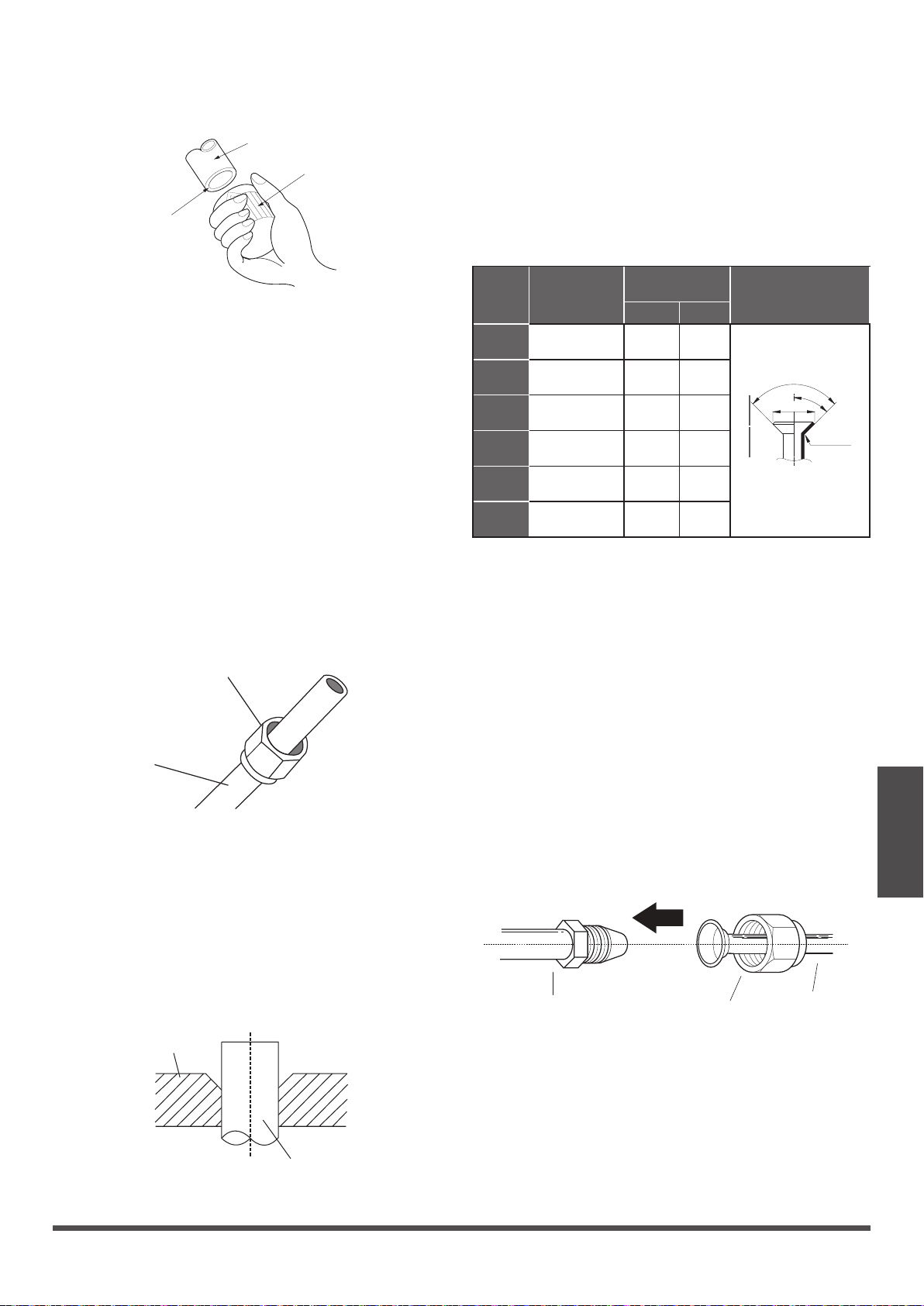

Шаг 3. Развальцевать концы труб

Правильная развальцовка имеет большое значение для герметичного уплотнения.

1. После удаления заусенцев с места разреза

трубы герметично закройте концы поливинилхлоридной лентой, чтобы предотвратить попадание в трубу посторонних материалов.

2. Поместите трубу в теплоизоляционный мате-

риал.

3. Наденьте конусные гайки на оба конца трубы.

Гайки должны быть ориентированы в правильном направлении, поскольку после развальцовки гайки нельзя будет надеть или изменить их ориентацию

(см. рис. 7.6).

Конусная гайка

Медная труба

Рис. 7.6

Диаметр

трубы

(мм)

Ø6,4

Ø9,5

Ø12,7

Ø15,9

Ø19,1

Ø22

Момент затяжки

18–20 Н·м (183-

204 кгс·см) 25–26 Н·м

(255–265 кгс·см)

35–36 Н·м (357-

367 кгс·см)

45–47 Н·м (459-

480 кгс·см)

65–67 Н·м (663-

683 кгс·см)

75–85 Н·м

(765–867 кгс·см)

Размер разбор

товки А (мм)

Мин. Макс.

8,4 8,7

13,2 13,5

16,2 16,5

19,2 19,7

23,2 23,7

26,4 26,9

Фо

рма развальцовки

R0.4~0.8

Рис. 7.8

8. Снимите инструмент для развальцовки и форму для развальцовки, затем осмотрите конец трубы и убедитесь в отсутствии трещин и ровности развальцованного участка.

Шаг 4. Соединить трубы

Сначала подсоедините медные трубы к внутреннему блоку, затем к наружному. Сначала соедините трубу низкого давления, затем трубу высокого давления.

1. Перед установкой конусных гаек нанесите на

2. Совместите центральные оси двух соединяе-

концы развальцованных труб тонкий слой масла для холодильных установок.

мых труб.

Монтаж трубопровода

хладагента

4. Снимите поливинилхлоридную ленту с концов

трубы, когда будете готовы выполнить развальцовку.

5. Зажмите форму для развальцовки на конце трубы. Конец трубы должен выступать за край формы для развальцовки.

Форма для развальцовки

Труба

Рис. 7.7

Труба внутреннего

Конусная гайка

Труба

блока

Рис. 7.9

3. Затяните конусную гайку вручную до упора.

4. Захватите ключом гайку на патрубке блока.

5. Надежно удерживая гайку на патрубке блока,

динамометрическим ключом затяните конусную гайку с моментом затяжки, указанным в табл. 7.5.

◄ Стр. 21 ►

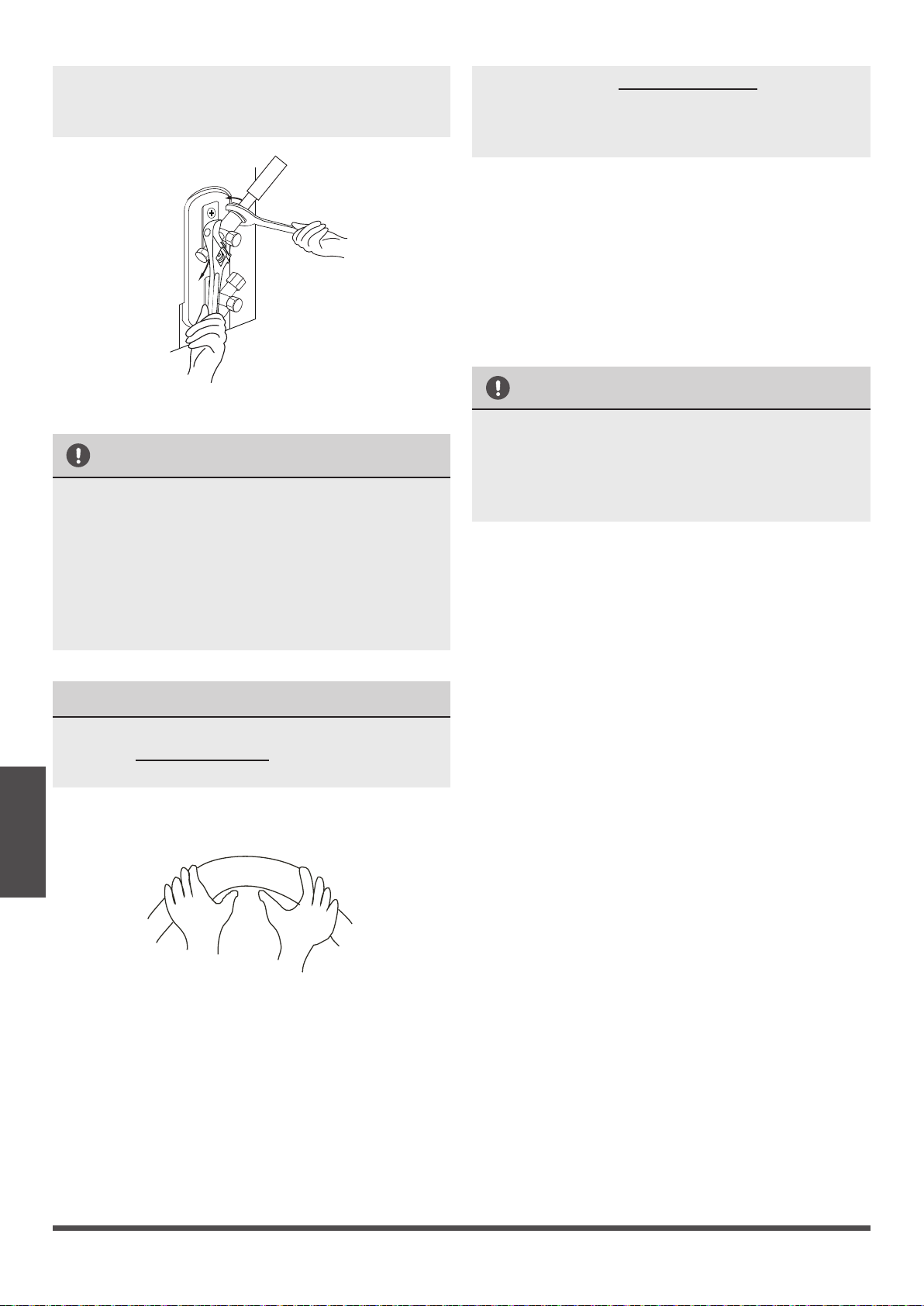

Page 22

ПРИМЕЧАНИЕ. При монтаже и демонтаже

трубных соединений используйте одновременно гаечный и динамометрический ключи.

ПРИМЕЧАНИЕ. НЕ СПЛЕТАЙТЕ сигнальный кабель с другими проводами. При обвязке не сплетайте и не допускайте пересечения сигнального кабеля с другими проводами.

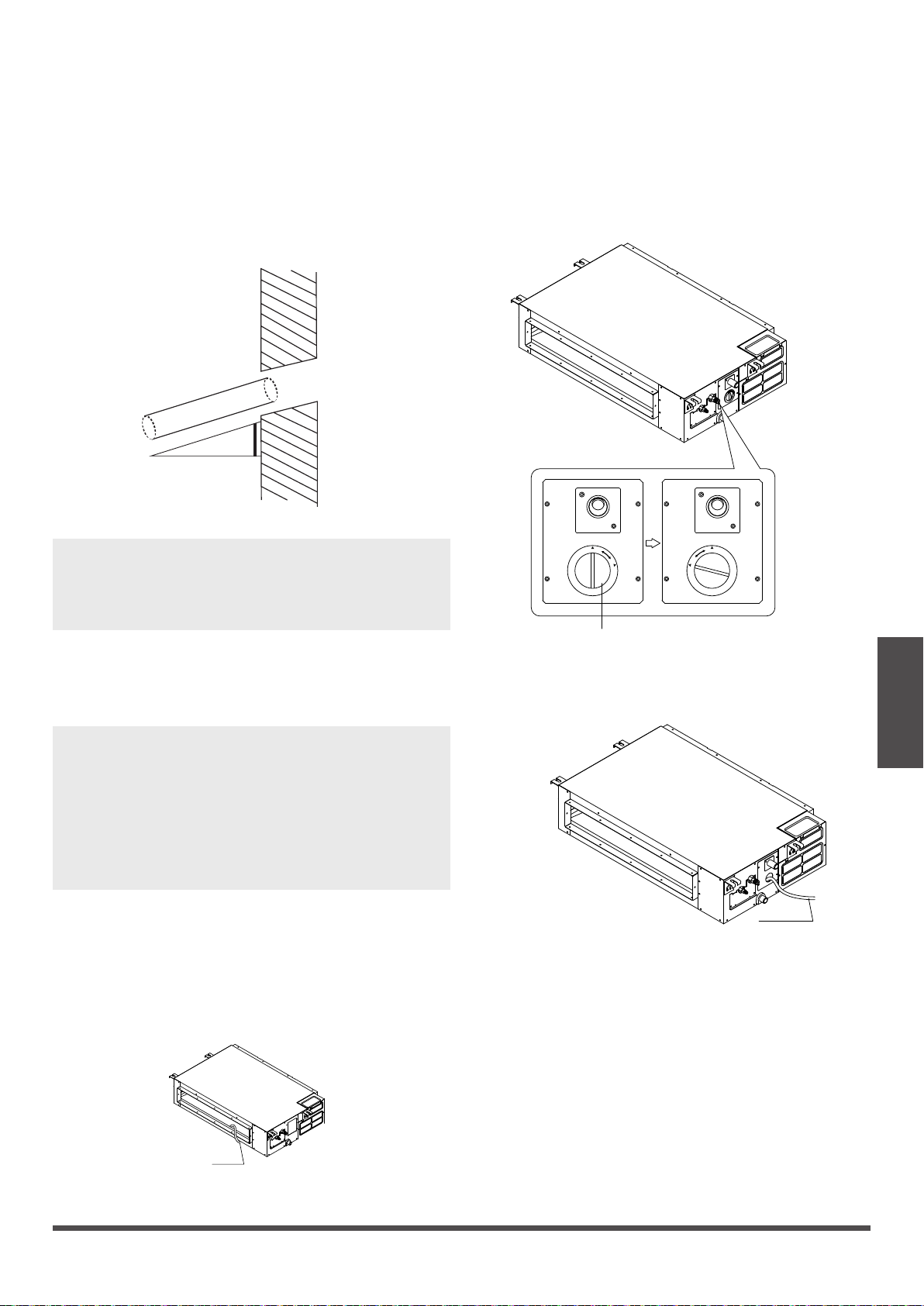

7. Пропустите трубопровод сквозь отверстие в стене и соедините с наружным блоком.

8. Покройте весь трубопровод вместе с вентилями наружного блока изоляционным материалом.

9. Откройте вентиль наружного блока, чтобы хладагент заполнил трубопровод, соединяющий наружный и внутренний блоки.

Монтаж трубопровода

хладагента

Рис. 7.10

ОСТОРОЖНО

● Оберните трубу изоляционным материалом.

Будьте осторожны! Прикосновение к открытой трубе может вызвать ожог или обморожение.

● Проверьте правильность подсоединения трубы. Слишком большой момент затяжки повредит развальцованную часть, слишком малый – станет причиной утечки.

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА

Изгибая трубу, держите ее так, как показано на рисунке. НЕ ИЗГИБАЙТЕ трубу более, чем на 90°, или более трех раз.

При изгибе трубы в качестве опор

используйте большие пальцы.

ОСТОРОЖНО!

Убедитесь в отсутствии утечки паров хладагента после монтажа. При обнаружении течи проветрите помещение и удалите воздух из контура хладагента (см. соответствующий раздел в этом руководстве).

Минимальный радиус 10 см

Рис. 7.11

6. После подсоединения медных труб к внутреннему блоку оберните силовой, сигнальный кабели и трубы соединительной лентой.

◄ Стр. 22 ►

Page 23

Электропроводка

Меры предосторожности

ОПАСНО

● Перед выполнением любых монтажных ра-

бот отключайте систему от питания.

● Монтаж электропроводки должен выполняться в соответствии с местными и государственными нормами.

● Электрические соединения должны выполняться сертифицированными специалистами. Неправильно выполненные электрические соединения могут нагреться и привести к воспламенению, а также к поражению электрическим током.

● Для подключения этого устройства необходимо использовать отдельный контур с одной розеткой.

НЕ ПОДКЛЮЧАЙТЕ к этой розетке другие

устройства одновременно с кондиционером. Если мощность электросети недостаточна или электромонтажные работы были выполнены неправильно, это может привести к воспламенению, поражению электрическим током или повреждению имущества.

● Подсоедините силовой кабель к клеммам и закрепите его зажимом. Ненадежное соединение может стать причиной пожара.

● Убедитесь, что все соединения выполнены правильно и крышка панели управления легко закрывается. Слабые электрические соединения могут нагреться и привести к воспламенению, а также к поражению электрическим током.

● Для подключения к электросети используйте выключатель, который разъединяет все контакты, обеспечивая зазор между ними не менее 3 мм.

● ЗАПРЕЩАЕТСЯ изменять длину кабеля питания и использовать удлинитель для подведения питания к устройству.

ОСТОРОЖНО

● Подключите провода наружного блока, затем провода внутреннего блока.

● Обязательно заземлите устройство. Провод заземления необходимо прокладывать подальше от водогазовых труб, телефонных линий, молниеотводов, а также других проводов заземления. Неправильное заземление может стать причиной поражения электрическим током.

● НЕ ВКЛЮЧАЙТЕ электропитание пока не бу-

дут готовы все электрические соединения и трубопроводы.

● Не допускайте пересечения силовых и сиг-

нальных кабелей. Это может вызвать помехи при работе.

Для предотвращения помех при пуске компрессора (сведения о потребляемой блоком мощности приведены на технической табличке) необходимо выполнить следующее.

● Устройство должно быть подключено к сетевой розетке. Обычно источник питания должен иметь импеданс 32 Ом.

● Не подключайте другие устройства к той же розетке.

ОБРАТИТЕ ВНИМАНИЕ НА НОМИНАЛЫ ПРЕДОХРАНИТЕЛЯ

На печатной плате кондиционера имеется предохранитель для защиты схемы от перегрузки по току. Номиналы предохранителя, например T5A/250VAC иди T10A/250VAC, приведены на печатной плате

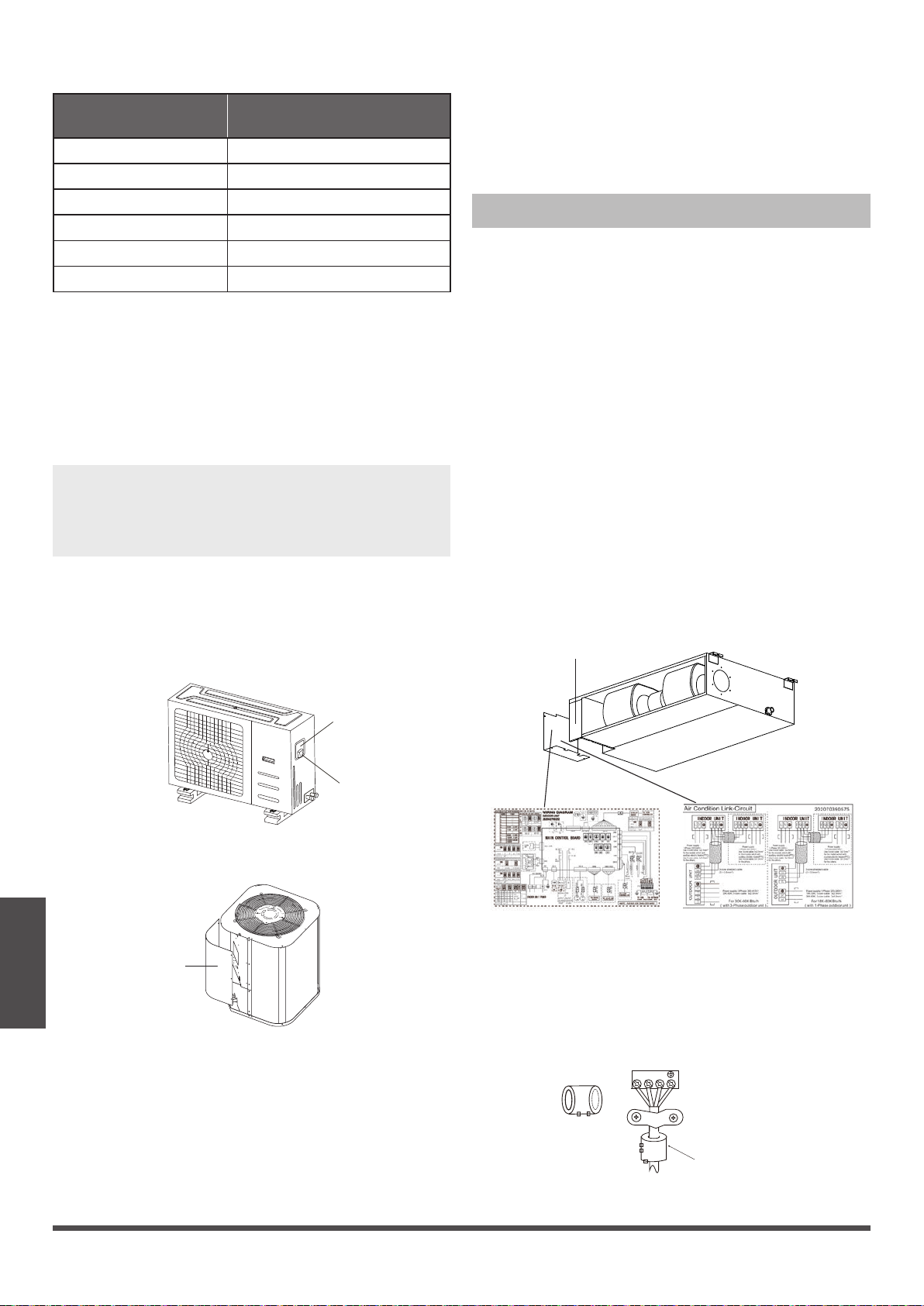

Электропроводка наружного блока

ОПАСНО

Перед началом электромонтажных работ отключите сетевое питание.

1. Подготовьте кабель для подключения.

а. Прежде всего необходимо выбрать правиль-

ный диаметр кабеля. Рекомендуется использовать кабель H07RN-F.

Таблица 8.1. Минимальное поперечное се чение силового и сигнального кабелей (для стран Северной Америки)

Номинальный ток

потребления (А)

≤7 18

7–13 16 13–18 14 18–25 12 25–30 10

Провод по

стандарту AWG

Электропроводка

◄ Стр. 23 ►

Page 24

Таблица 8.2. Другие регионы мира

Номинальный ток

потребления (А)

Номинальное поперечное

сечение (мм

)

≤6 0,75

6–10 1

10–16 1,5 16–25 2,5 25–32 4 32–45 6

b. С помощью приспособления для зачистки

проводов снимите резиновую оболочку с обоих концов сигнального кабеля, оголив

участок провода длиной около 15 см. c. Снимите изоляцию с концов проводов. d. С помощью обжимных щипцов обожмите на

концах проводов U-образные наконечники.

ПРИМЕЧАНИЕ. При выполнении электромонтажных работ строго следуйте схеме (представлена на внутренней стороне крышки распределительной коробки).

2. Снимите крышку распределительной коробки наружного блока. Если на вашей модели нет такой крышки, отверните винты на сервисной панели и снимите с нее кожух (см. рис. 8.1, 8.2).

5. Изолируйте неиспользуемые провода поливи-

нилхлоридной изоляционной лентой. Они не должны соприкасаться с металлическими или токопроводящими частями.

6. Установите на место крышку распределитель-

ной коробки.

Электропроводка внутреннего блока

1. Подготовьте кабель для подключения.

а. С помощью приспособления для зачист-

ки проводов снимите резиновую оболочку с обоих концов сигнального кабеля, оголив

участок провода длиной около 15 см. b. Снимите изоляцию с концов проводов. c. С помощью обжимных щипцов обожмите на

концах проводов U-образные наконечники.

2. Снимите крышку щитка управления на вну-

треннем блоке.

3. Подсоедините к клеммам U-образные наконеч-

ники.

Совместите цвета проводов / этикетки с мет-

ками на клеммной колодке и надежно прикрепите винтом U-образный наконечник каждого провода к соответствующей клемме. Серийный номер и схема электрических соединений находятся на крышке щитка управления.

Щиток управления

Крышка

Винт

Рис. 8.1

Электропроводка

Защитный кожух

Рис. 8.2

3. Присоедините U-образные наконечники к клем-

мам. Совместите цвета проводов / этикетки с метками на клеммной колодке и надежно прикрепите винтом U-образный наконечник каждого провода к соответствующей клемме.

4. Закрепите кабель зажимом.

Электрическая схема

Схема электрических соединений

Рис. 8.3

Магнитное кольцо (если входит в комплект поставки и упаковано вместе с дополнительным

оборудованием).

1 2 3

Пропустите ленту через отверстие в магнитном кольце, чтобы закрепить его на кабеле

Рис. 8.4

◄ Стр. 24 ►

Page 25

ОСТОРОЖНО

● При выполнении электромонтажных работ строго следуйте электрической схеме.

● Температура поверхности труб, по которым протекает хладагент, может быть очень высокой. Соединительные кабели прокладывайте подальше от медной трубы.

4. Закрепите кабель зажимом. Убедитесь, что кабель закреплен надежно и не оказывает воздействие на клеммы.

5. Установите на место крышку щитка управления.

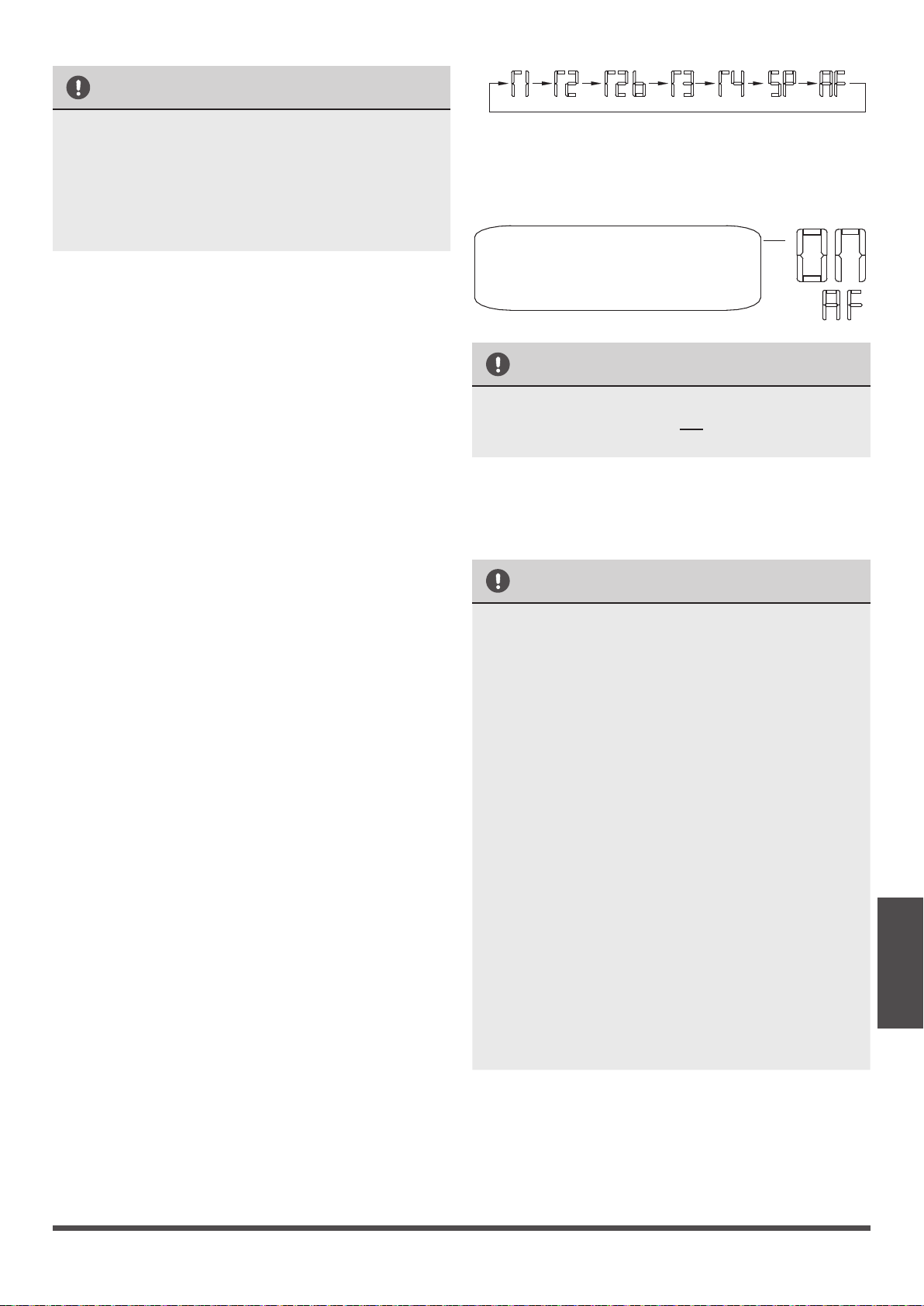

– Нажмите кнопку «CONFIRM». После этого

включится вентилятор кондиционера для автоматической регулировки воздушного потока.

При работе вентилятора во время автоматической регулировки

оздушного потока на дисплее

в мигает индикация «ON».

ОСТОРОЖНО

Установка статического давления с помощью пульта проводного управления (для некоторых моделей)

● Для установки наружного статического давления можно воспользоваться функцией автоматической регулировки воздушного потока блока.

● Автоматическая регулировка воздушного потока – это автоматическая регулировка объема выдуваемого воздуха в зависимости от количественных параметров.

1. Тестовой запуск должен быть выполнен с сухим теплообменником. Если теплообменник влажный, дайте блоку поработать в течение 2 часов в режиме ТОЛЬКО ВЕНТИЛЯЦИЯ, чтобы высушить теплообменник.

2. Монтаж электропроводки и воздуховода должен быть завершен. Все заслонки должны быть открыты. Воздушный фильтр должен быть правильно прикреплен к воздушному каналу на стороне всасывания блока.

3. При наличии более одного входа и выхода воздуха отрегулируйте заслонки таким образом, чтобы скорость воздушного потока на каждом входе и выходе воздуха соответствовала проектной. Убедитесь в том, что блок работает в режиме ТОЛЬКО ВЕНТИЛЯЦИЯ. Для изменения скорости воздушного потока от высокой (H) до низкой (L) нажмите и удерживайте кнопку регулировки воздушного потока на пульте дистанционного управления.

4. Задайте параметры автоматической регулировки воздушного потока. При выключенном кондиционере выполните следующие действия.

– Нажмите кнопку «COPY». – Нажмите кнопку «+» или «–» и выберите «AF».

● При включенной автоматической регулировке воздушного потока НЕ изменяйте положение заслонок.

Через 3–6 минут кондиционер прекратит работу, поскольку автоматическая регулировка воздушного потока будет завершена.

ОСТОРОЖНО

● Если после регулировки воздушного потока не произошло изменений вентиляционных каналов, перезапустите автоматическую регулировку воздушного потока.

● Если после регулировки воздушного потока не произошло изменений вентиляционных каналов, обратитесь к дилеру, особенно если это произошло после тестового запуска наружного блока, или есть блок был перемещен в другое место.

● Не используйте автоматическую регулировку воздушного потока с пультом дистанционного управления, при наличии вспомогательных вентиляторов, агрегата для обработки наружного воздуха или теплообменной вентиляции (HRV) посредством воздуховода.

● Если вентиляционные каналы изменились, перезапустите автоматическую регулировку воздушного потока, как описано в п. 3 и далее.

Электропроводка

◄ Стр. 25 ►

Page 26

Параметры электропитания и предохранителей

ПРИМЕЧАНИЕ. Для тока потребления свыше 10 А необходимо дополнительно установить тепловой

сетевой размыкатель / автоматический предохранитель

Параметры электропитания внутреннего блока

МОДЕЛЬ (Бте/ч) ≤18K 19K~24K 25K~36K 37K~48K 49K~60K

ЭЛЕКТРОПИ-

ТАНИЕ

СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ/

ПРЕДОХРАНИТЕЛЬ (А)

МОДЕЛЬ (Бте/ч) ≤36K 37K~60K ≤36K 37K~60K

ЭЛЕКТРО-

ПИТАНИЕ

СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ/

ПРЕДОХРАНИТЕЛЬ (А)

ЧИСЛО ФАЗ 1 фаза 1 фаза 1 фаза 1 фаза 1 фаза

НАПРЯЖЕНИЕ

И ЧАСТОТА

ЧИСЛО ФАЗ 3 фазы 3 фазы 3 фазы 3 фазы

НАПРЯЖЕНИЕ

И ЧАСТОТА

208-240 В 208-240 В 208-240 В 208-240 В 208-240 В

25 32/25 50/40 70/55 70/60

380-420 В 380-420 В 208-240 В 208-240 В

25 32/25 32/25 45/35

Параметры электропитания наружного блока

МОДЕЛЬ (Бте/ч) ≤18K 19K~24K 25K~36K 37K~48K 49K~60K

ЭЛЕКТРО-

ПИТАНИЕ

СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ/

ПРЕДОХРАНИТЕЛЬ (А)

ЧИСЛО ФАЗ 1 фаза 1 фаза 1 фаза 1 фаза 1 фаза

НАПРЯЖЕНИЕ

И ЧАСТОТА

208-240 В 208-240 В 208-240 В 208-240 В 208-240 В

25 32/25 50/40 70/55 70/60

МОДЕЛЬ (Бте/ч) ≤36K 37K~60K ≤36K 37K~60K

ЭЛЕКТРО-

ПИТАНИЕ

СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ/

ПРЕДОХРАНИТЕЛЬ (А)

ЧИСЛО ФАЗ 3 фазы 3 фазы 3 фазы 3 фазы

НАПРЯЖЕНИЕ

И ЧАСТОТА

Общие параметры электропитания

Электропроводка

МОДЕЛЬ (Бте/ч) ≤18K 19K~24K 25K~36K 37K~48K 49K~60K

ЭЛЕКТРОПИТА-

НИЕ (внутренний

блок)

ЧИСЛО ФАЗ 1 фаза 1 фаза 1 фаза 1 фаза 1 фаза

НАПРЯЖЕНИЕ

И ЧАСТОТА

208-240 В 208-240 В 208-240 В 208-240 В 208-240 В

380-420 В 380-420 В 208-240 В 208-240 В

25 32/25 32/25 45/35

СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ/

ПРЕДОХРАНИТЕЛЬ (А)

ЭЛЕКТРОПИТА-

НИЕ (наружный

блок)

СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ/

ПРЕДОХРАНИТЕЛЬ (А)

◄ Стр. 26 ►

15/10 15/10 15/10 15/10 15/10

ЧИСЛО ФАЗ 1 фаза 1 фаза 1 фаза 1 фаза 1 фаза

НАПРЯЖЕНИЕ

И ЧАСТОТА

208-240 В 208-240 В 208-240 В 208-240 В 208-240 В

25 32/25 50/40 70/55 70/60

Page 27

МОДЕЛЬ (Бте/ч) ≤36K 37K~60K ≤36K 37K~60K

ЭЛЕКТРОПИТА-

НИЕ (внутренний

блок)

ЧИСЛО ФАЗ 1 фаза 1 фаза 1 фаза 1 фаза

НАПРЯЖЕНИЕ

И ЧАСТОТА

СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ/

ПРЕДОХРАНИТЕЛЬ (А)

ЭЛЕКТРОПИТА-

НИЕ (наружный

блок)

ЧИСЛО ФАЗ 3 фазы 3 фазы 3 фазы 3 фазы

НАПРЯЖЕНИЕ

И ЧАСТОТА

СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ/

ПРЕДОХРАНИТЕЛЬ (А)

208-240 В 208-240 В 208-240 В 208-240 В

15/10 15/10 15/10 15/10

380-420 В 380-420 В 208-240 В 208-240 В

25 32/25 32/25 45/35

◄ Стр. 27 ►

Электропроводка

Page 28

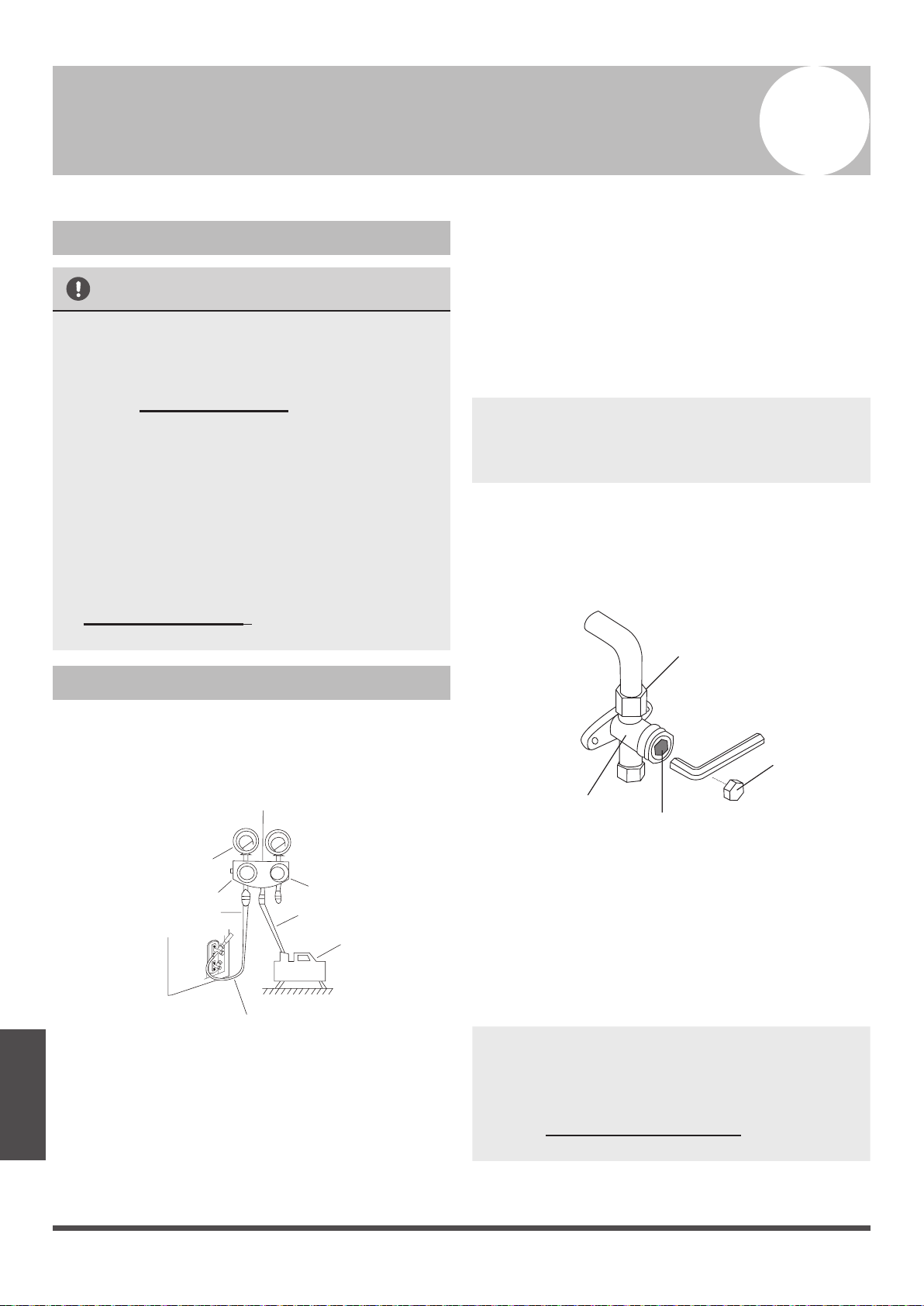

Удаление воздуха

Меры предосторожности

ОСТОРОЖНО!

● Используйте вакуумный насос, способный создавать разрежение менее –0,1 МПа, и имеющий производительность около 40 л/м.

● Наружный блок не нуждается в вакуумировании. НЕ ОТКРЫВАЙТЕ запорные клапаны жидкостной трубы и трубы газовой линии наружного блока.

● Убедитесь, что по истечении 2 часов вакуумметр показывает –0,1 МПа или более низкое значение. Если через три часа показания вакуумметра остаются выше –0,1 МПа, проверьте контур на отсутствие утечки паров хладагента или на попадание воды в контур. Если течь отсутствует, выполните повторное вакуумирование в течение 1 или 2 часов.

● НЕ ИСПОЛЬЗУЙТЕ для продувки или про- верки на герметичность хладагент системы.

4. Включите вакуумный насос и откачайте воздух из системы.

5. Дайте вакуумному насосу поработать не менее 15 минут или до тех пор, пока вакуумметр не покажет значение –760 мм рт. ст. (-1х105 Па).

6. Закройте вентиль низкого давления распределителя и выключите вакуумный насос.

7. Подождите 5 минут и убедитесь в том, что давление в системе не меняется.

ПРИМЕЧАНИЕ. Если давление в системе не изменилось, отверните колпачок вентиля высокого давления. Если давление в системе изменилось, возможно, образовалась течь газа.

8. Вставьте шестигранный ключ в вентиль высокого давления, затем откройте вентиль, повернув ключ на 1/4 оборота против часовой стрелки. Слушайте, как газ выходит из системы, затем через 5 секунд закройте вентиль.

Конусная гайка

Инструкции по удалению воздуха

Перед использованием распределителя и вакуумного насоса прочтите соответствующие инструкции по эксплуатации, чтобы ознакомиться с правильным порядком их применения.

Распределитель

Вакуумметр

–760 мм рт. ст.

Вентиль низкого давления

Нагнетательный шланг

Удаление воздуха

1. Присоедините заправочный шланг распреде-

лителя к сервисному порту вентиля низкого давления наружного блока.

2. Присоедините заправочный шланг распреде-

лителя к вакуумному насосу.

3. Откройте вентиль низкого давления на распре-

делителе. Вентиль высокого давления должен быть закрыт.

Рис. 9.1

Манометр

Вентиль высокого давления

Нагнетательный шланг

Вакуумный насос

Вентиль низкого давления

Корпус вентиля

9. Следите за показаниями манометра в течение одной минуты и убедитесь в том, что давление в системе не меняется. Манометр должен показывать давление несколько выше атмосферного.

10. Отсоедините заправочный шланг от сервисного порта.

11. С помощью шестигранного ключа полностью откройте клапаны высокого и низкого давления.

ШТОКИ ВЕНТИЛЕЙ ОТКРЫВАЙТЕ ОСТОРОЖНО

При открытии штоков вентилей поворачивайте шестигранный ключ, пока шток не дойдет до упора. НЕ ПРИКЛАДЫВАЙТЕ к запорному вентилю чрезмерное усилие.

12. Затяните колпачки вентилей вручную, а затем – с помощью соответствующего инструмента.

Шток вентиля

Рис. 9.2

◄ Стр. 28 ►

Page 29

Замечания относительно заправки дополнительного количества хладагента

ОСТОРОЖНО!

● Заправка хладагентом производится после завершения электромонтажных работ, вакуумирова-

ния и проверки герметичности.

● НЕ ПРЕВЫШАЙТЕ максимально допустимое количество хладагента при заправке системы. Это

может привести к неисправности блока или вызывать сбои в его работе.

● Заправка неподходящим веществом может вызвать воспламенение или привести к несчастному случаю. Используйте только рекомендованный хладагент.

● Баллоны с хладагентом следует открывать медленно. При заправке системы всегда пользуйтесь защитными средствами.

● НЕ СМЕШИВАЙТЕ различные хладагенты.

В зависимости от длины труб, некоторые системы требуют дополнительной заправки хладагента. Стандартная длина труб варьируется в зависимости от местных нормативов. Например, для стран Северной Америки стандартная длина трубы составляет 7,5 м. В других регионах стандартная длина трубы принята равной 5 м. Расчет дополнительного количество хладагента выполняется по следующей формуле.

R410A (входная труба наружного блока)

Диаметр жидкостной трубы

Ø6,35 мм Ø9,52 мм Ø12,7 мм

(Общая длина трубы – стандартная длина) x 15 г/м

(Общая длина трубы – стандартная длина) x 30 г/м

(Общая длина трубы – стандартная длина) x 60 г/м

Удаление воздуха

◄ Стр. 29 ►

Page 30

Тестовый запуск

Действия перед тестовым запуском

После того, как система будет полностью смонтирована, производится тестовый запуск. Перед проведением тестового запуска убедитесь в выполнении следующих условий.

a) Внутренний и наружный блоки установлены

правильно.

b) Правильно соединены трубы и провода. с) Входное и выходное отверстия не перекры-

ты посторонними предметами, что может

вызвать сбои в работе или неисправность. d) Контур хладагента не имеет течи. е) Дренажная система не заблокирована и

вода стекает в безопасное место. f) Теплоизоляция выполнена правильно. g) Заземление выполнено правильно. h) Длина трубопроводов и дополнительный

объем заправленного хладагента были за-

писаны. i) Напряжение в сети соответствует номиналь-

ному напряжению питания кондиционера.

ОСТОРОЖНО!

Отказ от проведения тестового запуска может стать причиной повреждения устройства, имущества или травмы.

Инструкции по тестовому запуску

1. Откройте запорные вентили жидкостной трубы и трубы газовой линии.

2. Включите питание и дайте устройству время прогреться.

3. Включите режим охлаждения.

4. Внутренний блок a. Убедитесь, что пульт дистанционного управ-

ления работает нормально.

b. Убедитесь в работоспособности жалюзи и

возможности управления ими с пульта.

c. Дважды проверьте правильность регистра-

ции температуры в помещении.

d. Убедитесь, что индикаторы на пульте дис-

танционного управления и панели индикации внутреннего блока работают правильно.

e. Убедитесь в нормальной работе кнопок руч-

ного режима на панели внутреннего блока.

f. Убедитесь, что дренажная система не за-

блокирована и вода стекает свободно.

g. Убедитесь, что при работе отсутствует ви-

брация или нехарактерный шум.

5. Наружный блок a. Проверьте контур хладагента на отсутствие

течи.

b. Убедитесь, что при работе отсутствует ви-

брация или нехарактерный шум.

c. Убедитесь, что поток воздуха, шум работа-

ющего кондиционера и конденсат не причиняют неудобств соседям и не несут никакой угрозы.

6. Проверка дренажной системы а. Проверьте беспрепятственность стока воды.

В новостройках этот тест следует проводить до завершения отделки подвесного потолка.

b. Снимите крышку тестового отверстия. За-

лейте в водосборник около 2 л воды через трубу для заливки.

c. Включите электропитание кондиционера и

запустите его в режиме охлаждения.

d. Убедитесь в отсутствии необычного шума

при работе дренажного насоса.

e, Проверьте, удаляется ли конденсат. Воз-

можно придется подождать около одной минуты, пока начнется вывод конденсата – это зависит от модели.

f. Убедитесь в отсутствии течи трубопроводов. g. Выключите кондиционер. Отключите пита-

ние главным выключателем и установите на место крышку тестового отверстия.

ПРИМЕЧАНИЕ. Если в работе системы наблюдаются сбои или система работает не так, как ожидалось, обратитесь к разделу поиска и устранения неисправностей в этом руководстве. Если рекомендованные действия не дадут эффекта, позвоните в сервисный центр.

Тестовый запуск

◄ Стр. 30 ►

Page 31

Page 32

В целях улучшения качества продукции конструкция и технические характеристики

могут быть изменены без предварительного уведомления.

Более подробную информацию можно получить у дистрибьютора или производителя.

QST2I-045AEN(I)
