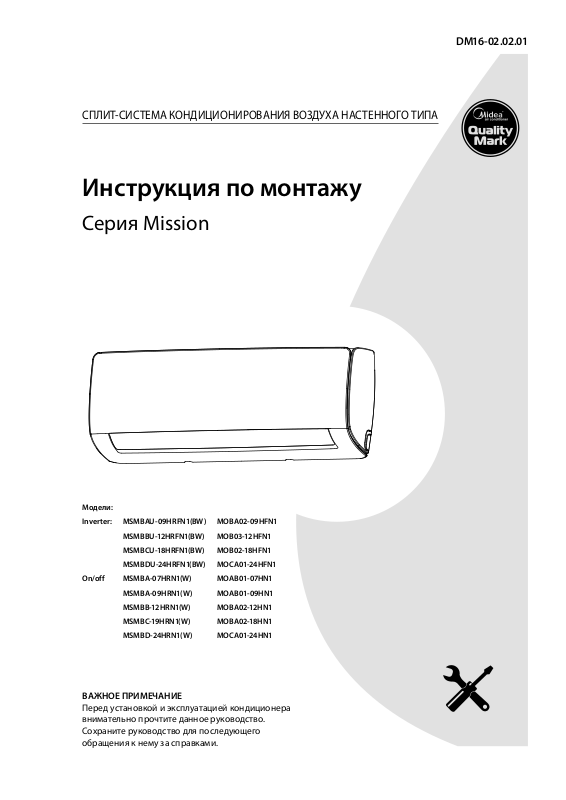

Midea MSMBAU-09HRFN1(BW), MOBA02-09HFN1, MSMBBU-12HRFN1(BW), MOB03-12HFN1, MSMBCU-18HRFN1(BW) Installation guide

СПЛИТ-СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА НАСТЕННОГО ТИПА

Инструкция по монтажу

Серия Mission

DM16 -02.02.01

Модели:

Inverter: MSMBAU-09HRFN1(BW) MOBA02-09HFN1

MSMBBU-12HRFN1(BW) MOB03-12HFN1

MSMBCU-18HRFN1(BW) MOB02-18HFN1

MSMBDU-24HRFN1(BW) MOCA01-24HFN1

On/off MSMBA- 07HRN1(W ) MOAB01- 07HN1

MSMBA-09HRN1(W) MOAB01-09HN1

MSMBB-12HRN1(W) MOBA02-12HN1

MSMBC-19HRN1(W) MOBA02-18HN1

MSMBD-24HRN1(W) MOCA01-24HN1

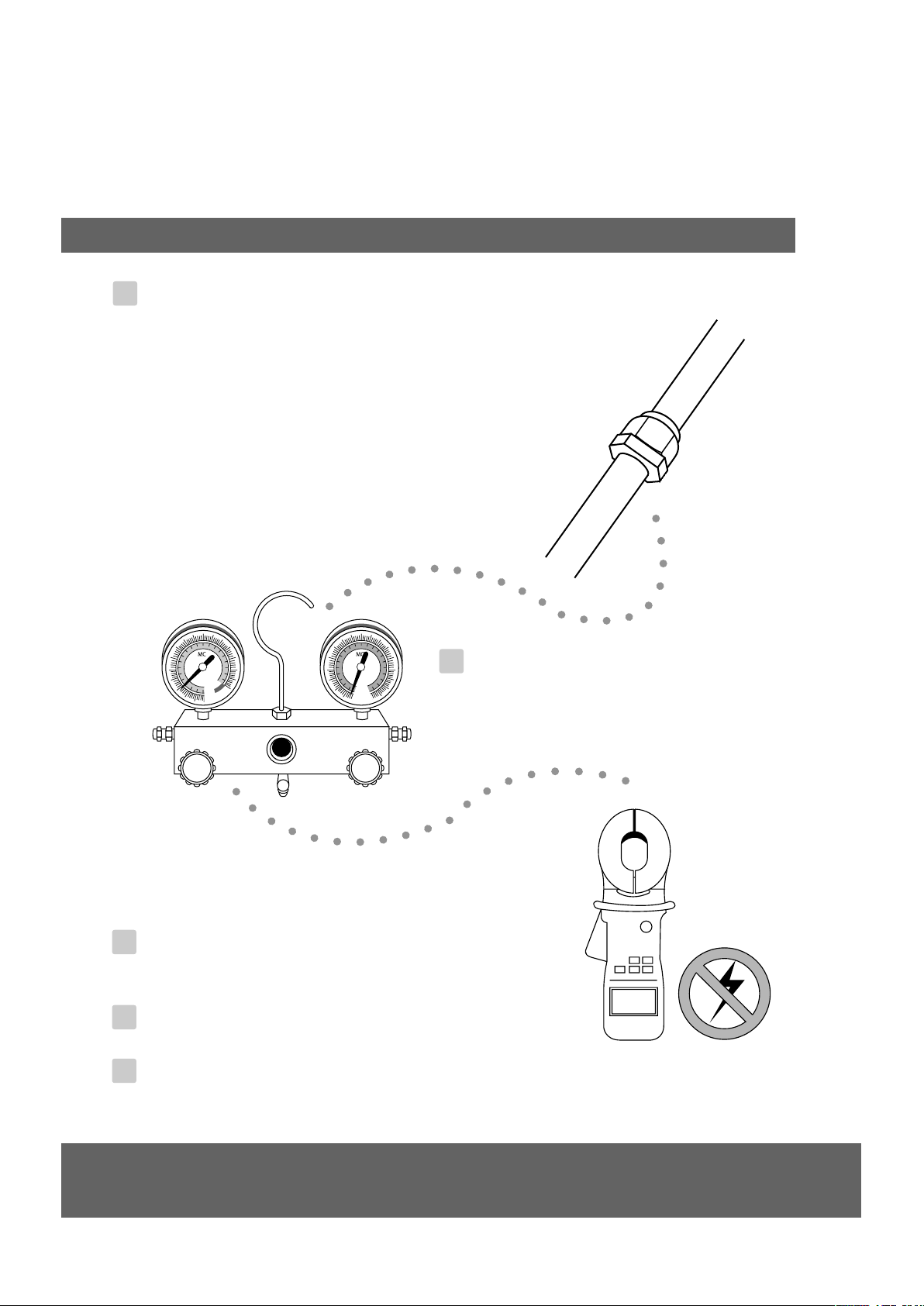

ВАЖНОЕ ПРИМЕЧАНИЕ

Перед установкой и эксплуатацией кондиционера
внимательно прочтите данное руководство.
Сохраните руководство для последующего
обращения к нему за справками.

Содержание

Инструкция по монтажу

0 Меры предосторожности .........................4

1 Дополнительное оборудование ............6

2 Краткое изложение порядка

монтажа: ..........................................................8

3 Компоненты кондиционера ....................10

4 Монтаж внутреннего блока ...... 11

1. Выбрать место для установки .......................11

2. Прикрепить к стене

монтажную пластину ..........................................12

3. Просверлить в стене отверстие

для соединительного трубопровода ..........12

4. Подготовить трубопровод хладагента ......14

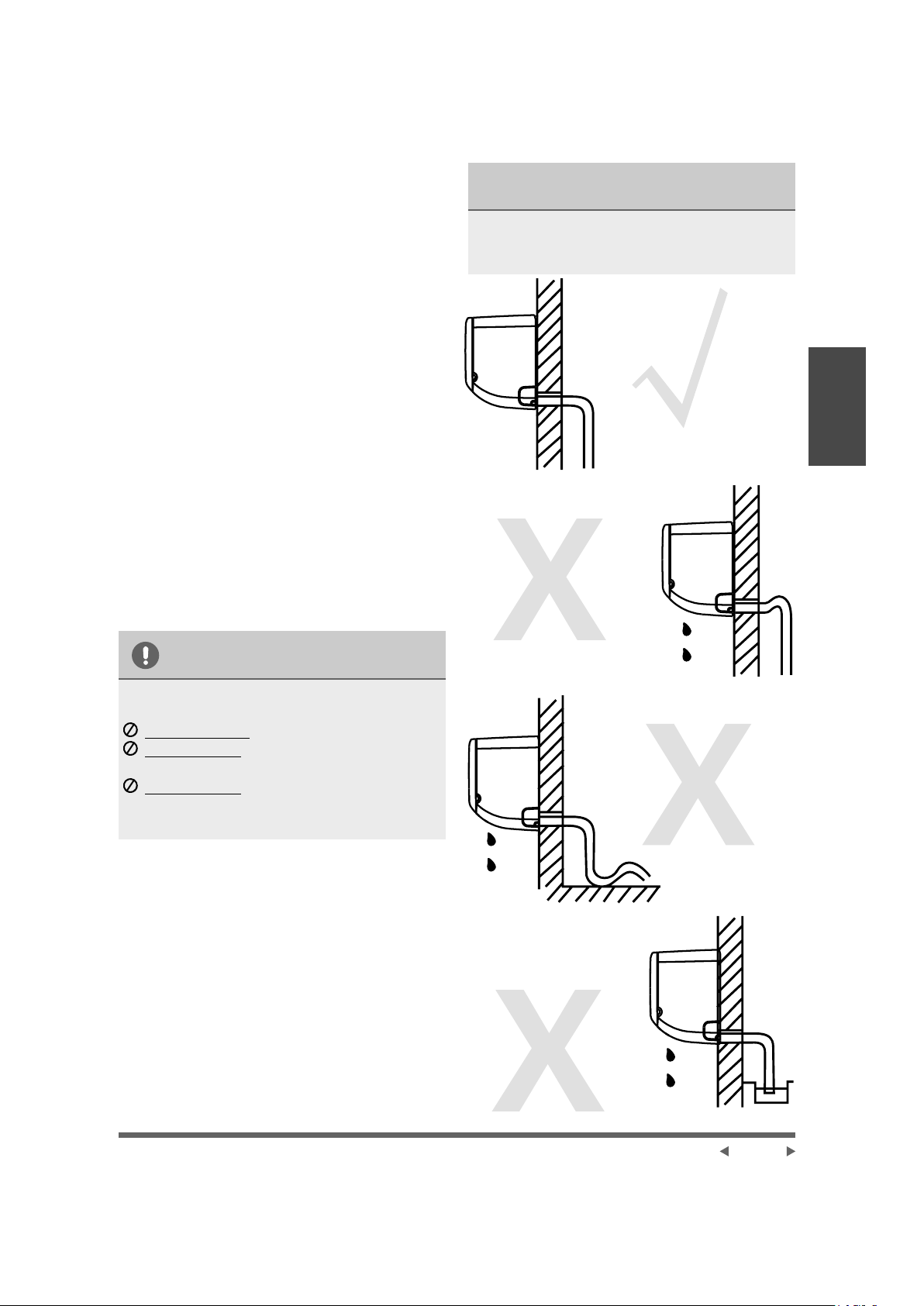

5. Присоединить дренажный шланг ................15

6. Подключить сигнальный кабель ..................17

7. Обвязать трубопроводы и кабели ...............18

8. Подключить силовой кабель

внутреннего блока ..............................................18

9. Установить внутренний блок .........................18

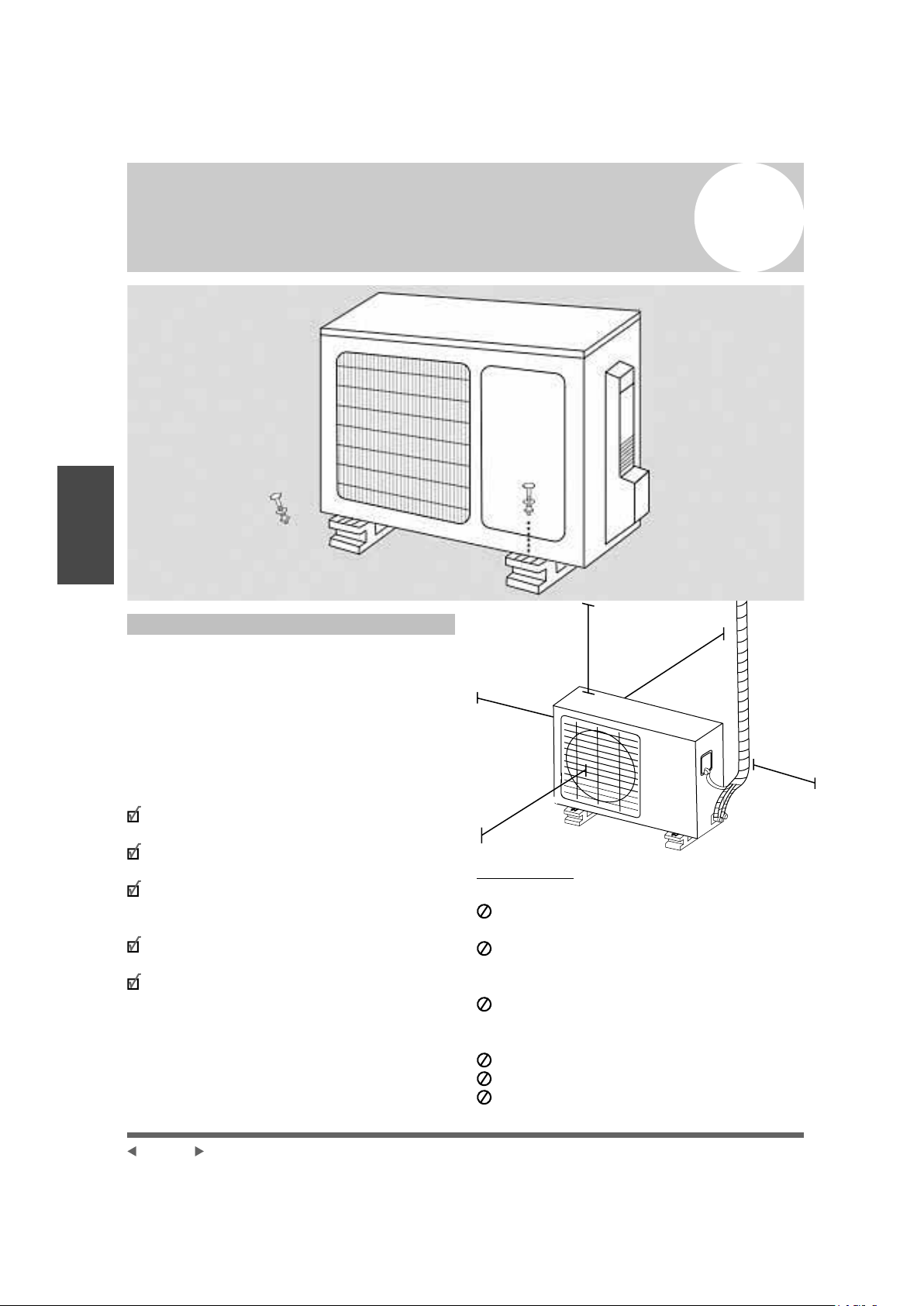

5 Монтаж наружного блока .......... 20

1. Выбрать место для установки ....................... 20

2. Установить дренажный патрубок ................ 21

3. Закрепить наружный блок .............................. 22

4. Подключить

сигнальный и силовой кабели .......................23

6 Соединение трубопровода хладагента ........ 25

A. Допустимая длина трубопровода хладагента ............................25

B. Инструкции по соединению трубопровода хладагента ........ 25

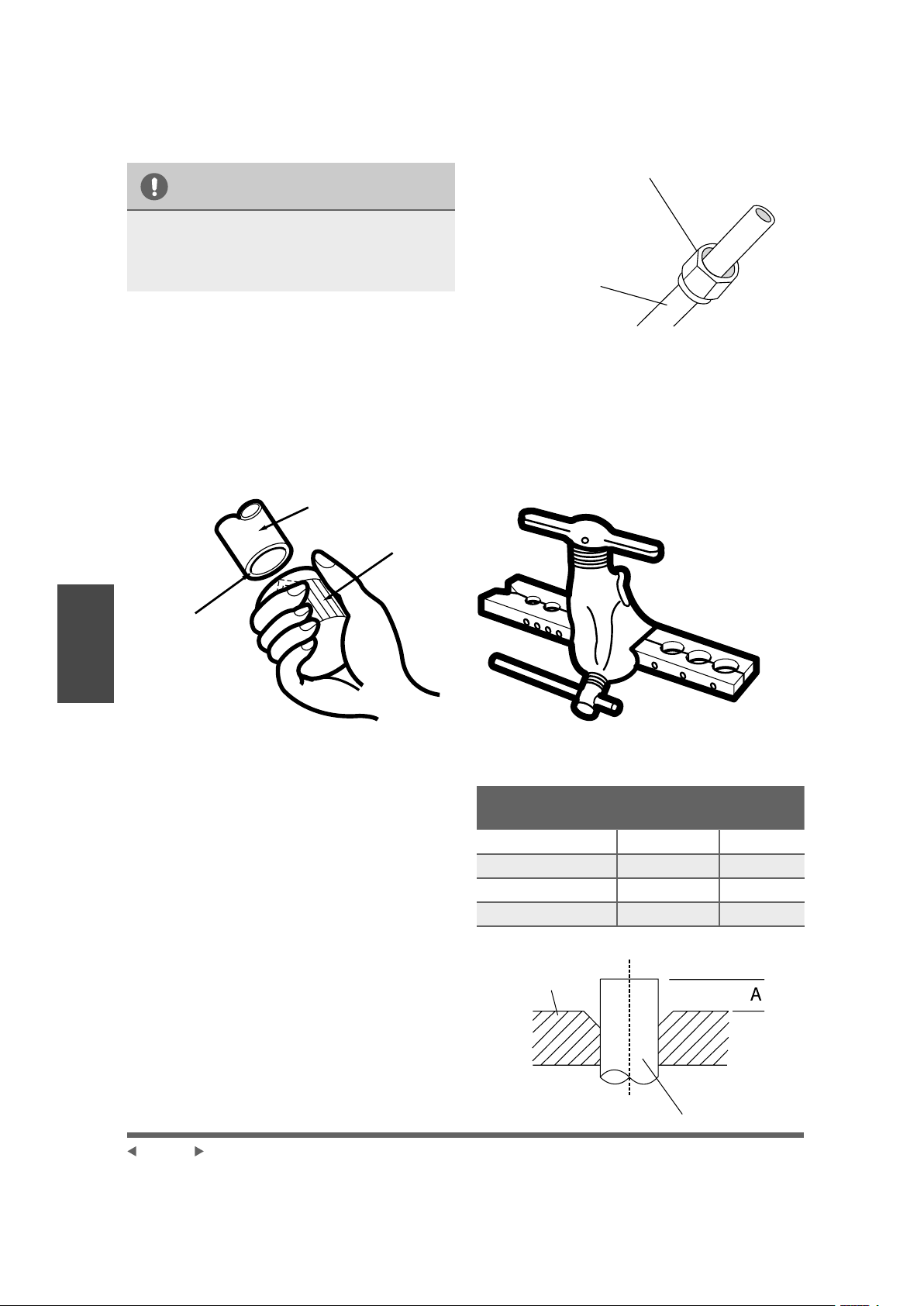

1. Отрезать трубы ...................................................... 25

2. Зачистить края ....................................................... 26

3. Развальцевать концы труб ............................... 26

4. Соединить трубы .................................................. 27

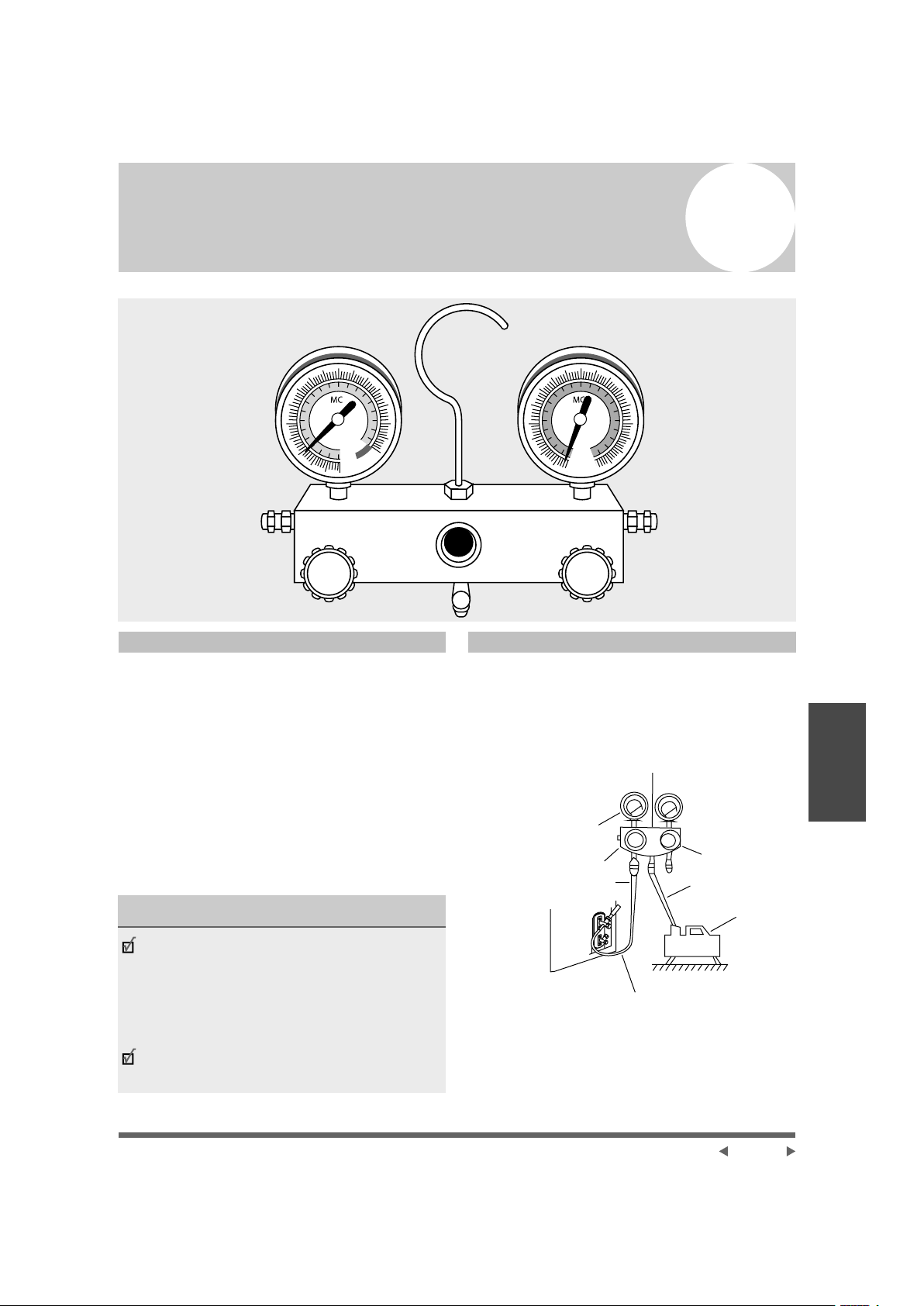

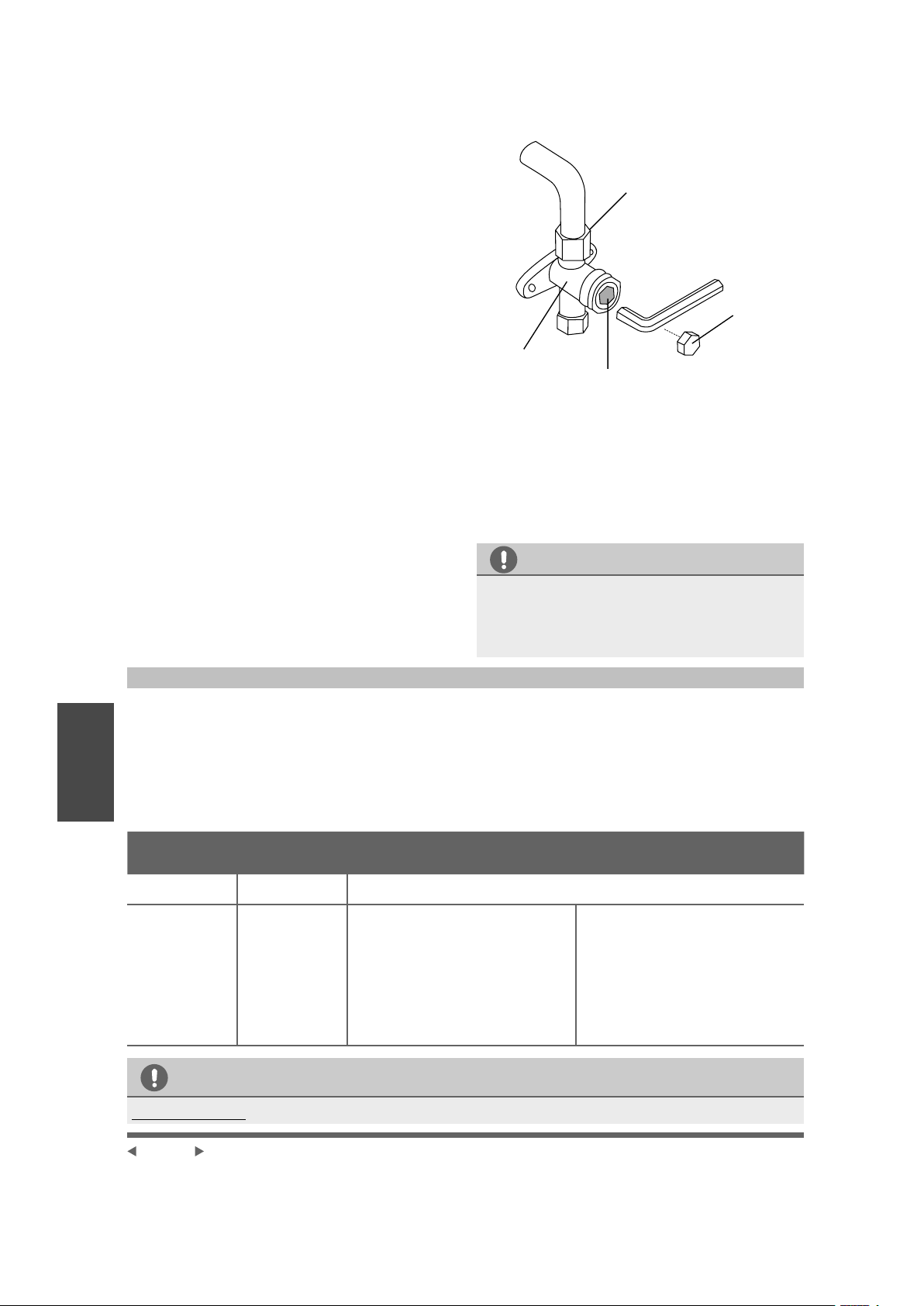

7 Удаление воздуха ..........................29

1. Инструкции по удалению воздуха ...............29

2.

Замечания относительно заправки

дополнительного количества хладагента

.....30

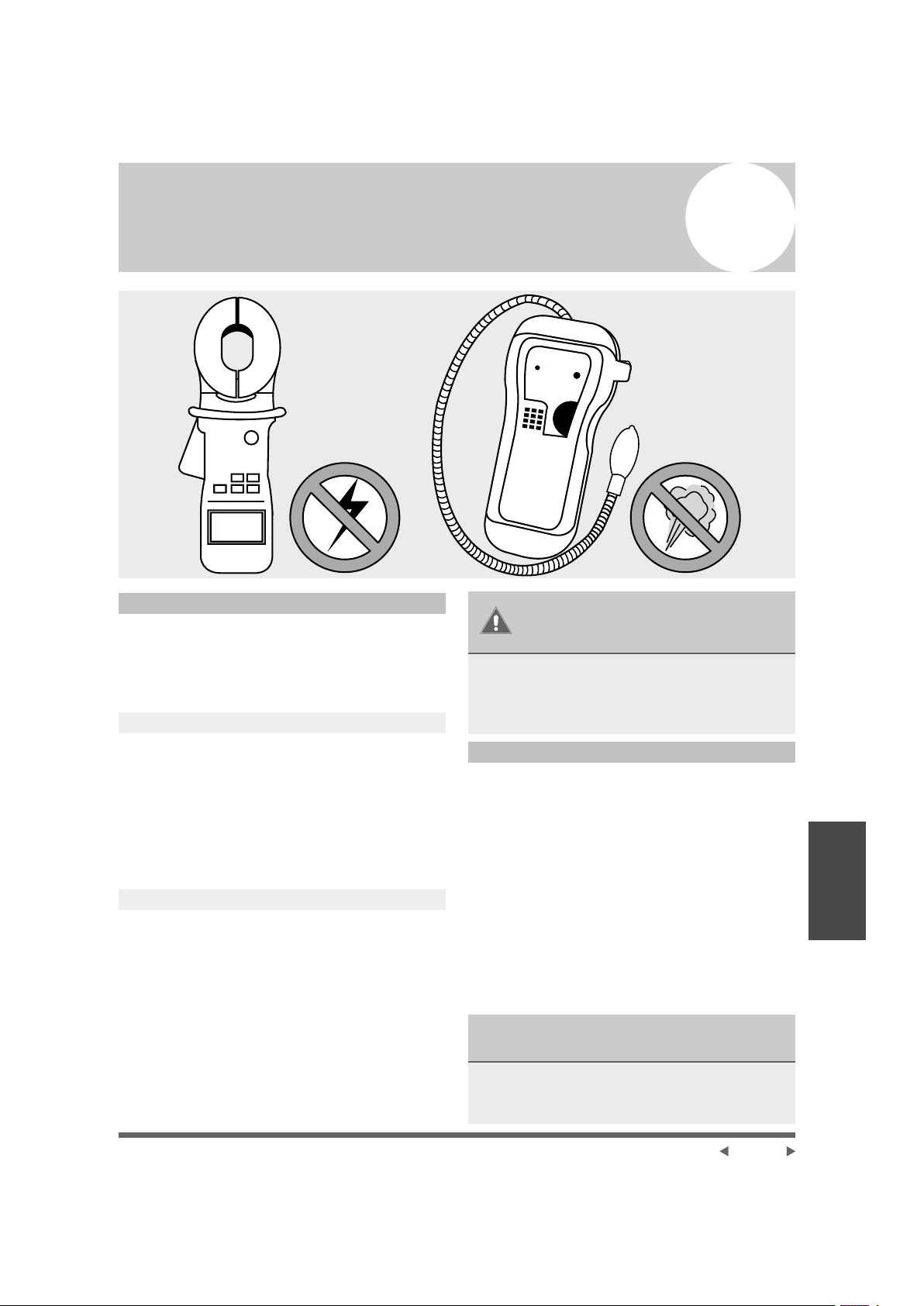

8 Проверка электрооборудования

и отсутствия утечек газа ......................... 31

9 Тестовой запуск .......................................... 32

10 Указания по утилизации ......................... 34

Меры предосторожности

Прочтите этот раздел, прежде чем приступать к установке.

Неправильный монтаж с нарушением данных инструкций может привести
к серьезному ущербу или травмам.
Тяжесть возможного ущерба или травм обозначена надписями ОПАСНО! или ВНИМАНИЕ!

Этот символ указывает на то, что нарушение инструкций может привести
ксмертельному исходу или тяжелым травмам.

ОПАСНО!

Этот символ указывает на то, что нарушение инструкций может привести к травмам
средней тяжести, повреждению устройства или иного имущества.

ВНИМАНИЕ!

Этот символ означает запрещение выполнять указанные действия.

ОПАСНО!

Запрещается изменять длину кабеля питания и использовать удлинитель для подведения

питания к устройству. Запрещается включать в ту же розетку другие электрические приборы.
Использование электропитания с несоответствующими параметрами или недостаточной
мощности может привести к воспламенению или поражению электрическим током.

При присоединении трубопровода хладагента не допускайте проникновения в блок веществ

или газов, отличных от указанного хладагента. Наличие других газов или веществ приведет
кснижению производительности блока, а также может вызвать чрезмерно высокое давление
вхолодильном контуре. Это может привести к травмам или взрыву.

Не позволяйте детям играть с кондиционером. Следите за детьми, находящимися рядом

скондиционером..

1. Монтаж должен выполняться представителями официального дистрибьютора или
специалистами, имеющими надлежащую лицензию. Неправильный монтаж может привести
ктечи воды, поражению электрическим током или воспламенению.

2. Монтаж должен выполняться в строгом соответствии с инструкциями. Неправильный монтаж
может привести к течи воды, поражению электрическим током или воспламенению.
(В Северной Америке монтаж может производиться лишь сертифицированным специалистом
приусловии соблюдения требований NEC и CEC.)

3. Для проведения обслуживания или ремонта обратитесь к сертифицированному специалисту.

4. Для монтажа используйте только прилагаемое дополнительное оборудование и принадлежности,
а также рекомендованные детали. Применение нестандартных деталей может привести к течи
воды, поражению электрическим током, воспламенению и падению блока.

5. Устанавливайте блок на прочной опоре, способной выдержать его вес. Если выбранное место
не обеспечивает надлежащей опоры, способной выдержать вес устройства, или установка
выполнена неправильно, устройство может упасть и причинить серьезный ущерб или травму.

Стр. 4

ОПАСНО!

6. Электропроводку выполняйте в соответствии с региональными и государственными
правилами и нормами устройства электроустановок и данной инструкцией по монтажу.
Дляэлектропитания следует использовать отдельный контур с одной розеткой. Запрещается
подключать к этой розетке другие электрические приборы. Недостаточная мощность
электрооборудования или неправильное выполнение электропроводки может стать причиной
поражения электрическим током или воспламенения.

7. Для электропроводки следует использовать рекомендованные кабели. Надежно присоедините
кабели и тщательно закрепите их, чтобы предотвратить повреждение клемм внешними
нагрузками. Неправильно выполненные электрические соединения могут нагреться и привести
к воспламенению, а также к поражению электрическим током.

8. Электропроводка должна быть выполнена аккуратно, чтобы можно было надлежащим образом
закрыть крышку панели управления. Если крышка панели управления не будет закрыта
надлежащим образом, это может привести к коррозии и вызвать нагрев клемм контактной
колодки, воспламенению или поражению электрическим током.

9. В определенных условиях эксплуатации, например на кухнях, в серверных помещениях и т. п.,
настоятельно рекомендуется использовать кондиционеры, специально предназначенные для
таких помещений.

ВНИМАНИЕ!

Для блоков с вспомогательным электрическим нагревателем: не устанавливайте блок

нарасстоянии менее 1 метра от легковоспламеняющихся материалов.

Не устанавливайте блок в месте, в котором возможна утечка легковоспламеняющихся газов.

Скопление легковоспламеняющегося газа вокруг блока может привести к пожару.

Не устанавливайте кондиционер во влажных помещениях, например в ванных или прачечных.

Чрезмерно большое скопление воды может привести к короткому замыканию электрических
компонентов.

1. При монтаже кондиционер необходимо соответствующим образом заземлить,
в противном случае возможно поражение электрическим током.

2. Монтаж дренажного трубопровода должен выполняться в полном соответствии
синструкциями, изложенными в настоящем руководстве. Неправильная организация дренажа
может привести к повреждению вытекшей водой вашего имущества и конструкции здания.

Предупреждение относительно фторсодержащих газов

1. Данный кондиционер содержит фторсодержащие газы. Конкретные сведения о типе
иколичестве газа указаны на соответствующей табличке, прикрепленной к блоку.

2. Монтаж, техническое обслуживание и ремонт кондиционера должен выполнять только
сертифицированный специалист.

3. Демонтаж кондиционера и его утилизацию должен выполнять сертифицированный специалист.

4. Если в системе установлено оборудование для обнаружения утечек, проверку необходимо
проводить не реже одного раза в год.

5. При проверке блока на отсутствие утечек настоятельно рекомендуется вести записи
результатов всех проверок.

Стр. 5

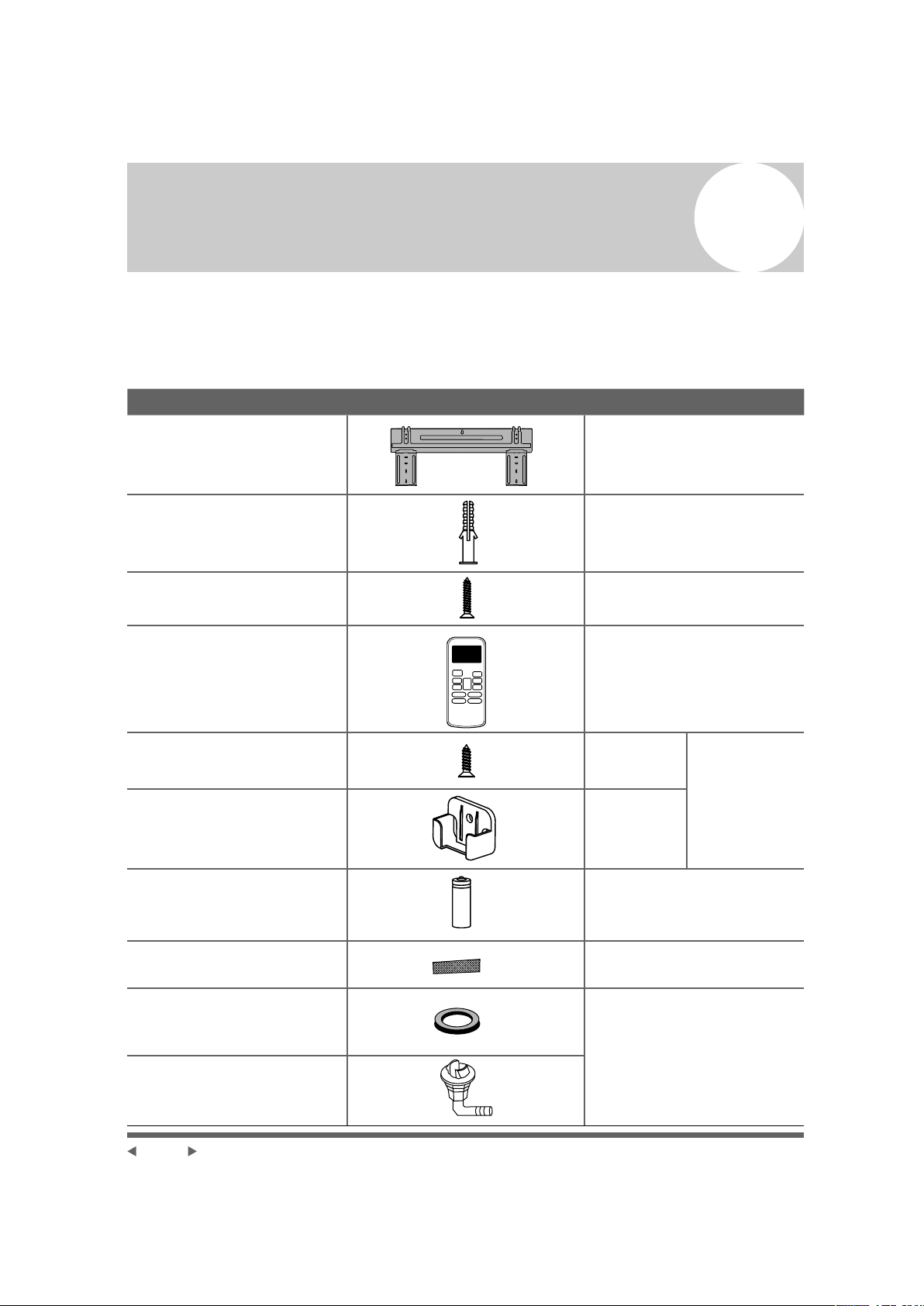

Дополнительные принадлежности

В комплект поставки кондиционера входят следующие принадлежности. Для монтажа кондиционера
используйте все установочные детали и дополнительные принадлежности. Неправильный монтаж
может привести к утечкам воды, поражению электрическим током и воспламенению, а также к отказу
оборудования.

Наименование Внешний вид Количество

Монтажная пластина 1

Дюбель 5

1

Винты для крепления
монтажной пластины ST3.9 x 25

Пульт дистанционного
управления (ПДУ)

Монтажные винты
для держателя ПДУ ST2.9 × 10

Держатель пульта
дистанционного управления

Сухие элементы питания AAA
или LR03

Воздушный фильтр
тонкой фильтрации

Уплотнительное кольцо

Дренажный патрубок

5

1

2

Дополнительные
принадлежности

1

2

1

1

(только для моделей с функциями

охлаждения и нагрева)

Стр. 6

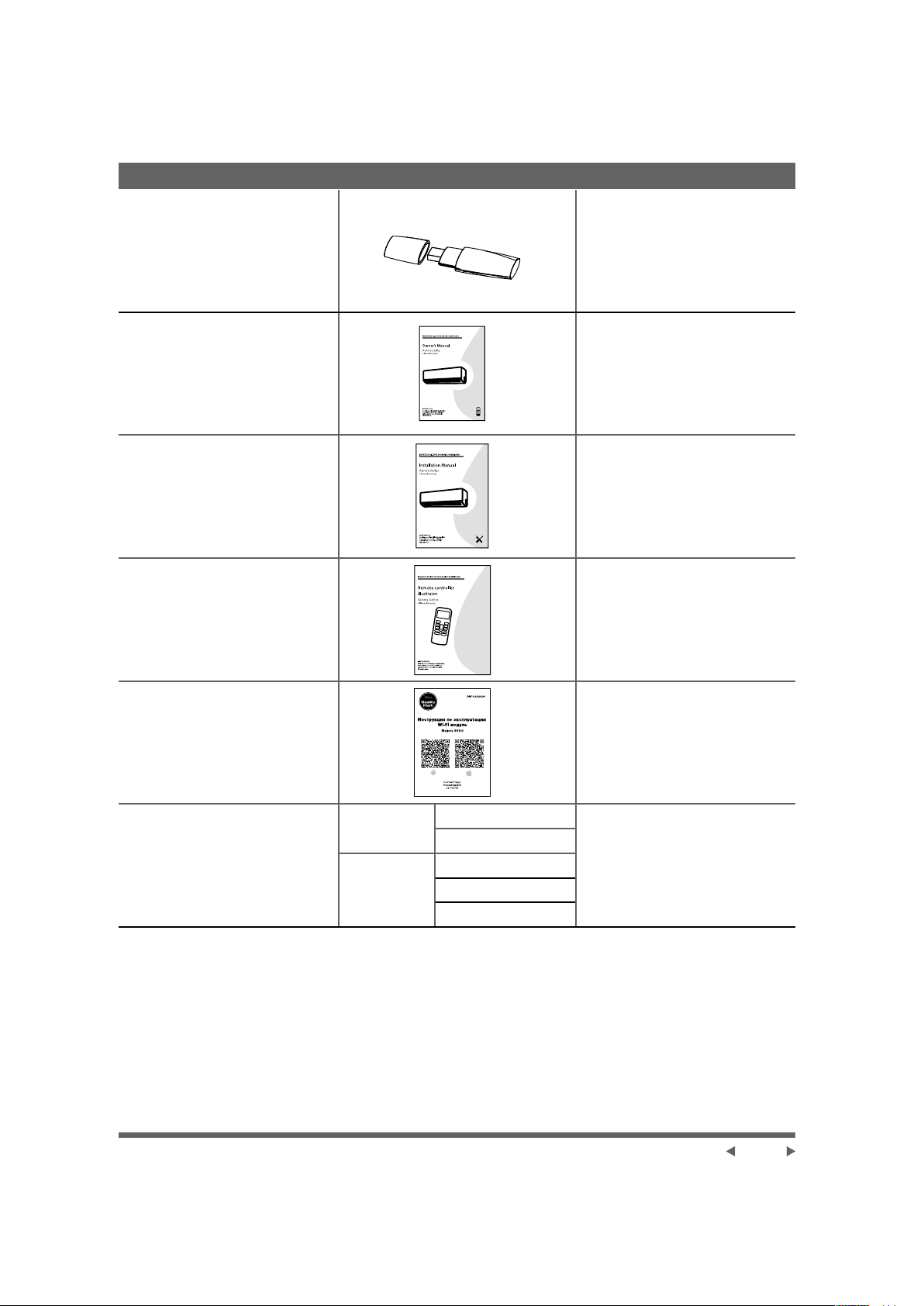

Наименование Внешний вид Количество

Wi-Fi модуль 1

Инструкция по эксплуатации 1

Инструкция по монтажу 1

Инструкция к ПДУ 1

Инструкция к Wi-Fi модулю 1

Жидкостная
труба

Комплект соединительных труб

Труба газовой
линии

Ø 6,35 мм (1/4”)

Ø 9,52 мм (3/8”)

Ø 9,52 мм (3/8”)

Ø 12,7 мм (1/2”)

Ø 16 мм (5/8”)

Эти детали необходимо
приобрести дополнительно.
Относительно диаметра труб
проконсультируйтесь с дилером.

Стр. 7

Порядок

монтажа

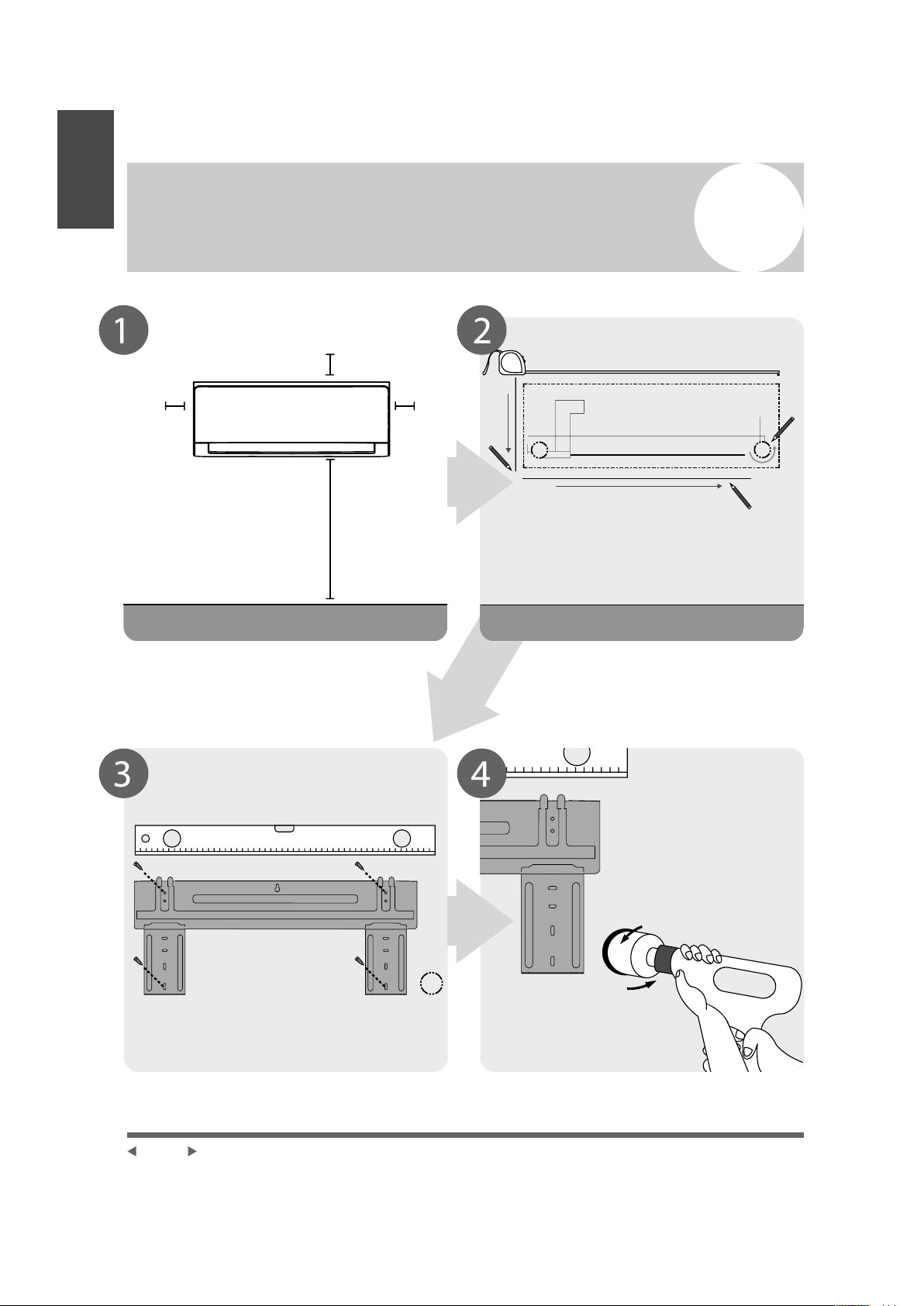

Краткое изложение порядка монтажа:

внутренний блок

Не менее 15 см

2

Не менее 12 см

Не менее 2,3 м

Выбор места для установки

(ст р. 11)

Не менее 12 см

Определить местоположение

отверстия в стене (стр. 12)

Стр. 8

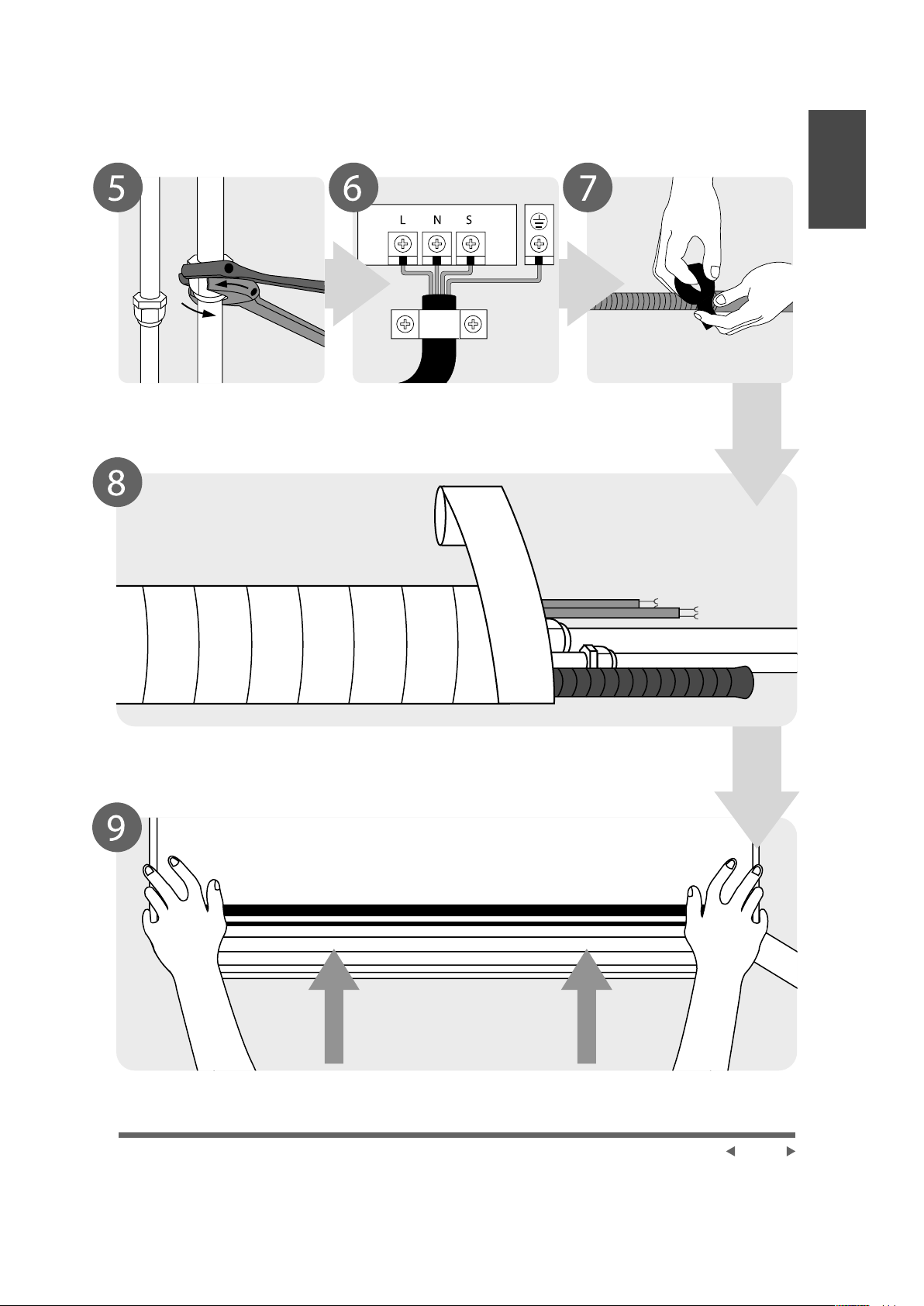

Прикрепить монтажную

пластину (стр. 12)

Просверлить отверстие в стене

(с тр. 12)

Порядок

монтажа

Соединить трубопроводы

(стр. 25)

Подключить

электропроводку (стр. 17)

Обвязать трубопроводы

и кабели (стр. 18)

Подготовить

дренажный шланг

(стр. 14)

Установить внутренний блок

(стр. 18)

Стр. 9

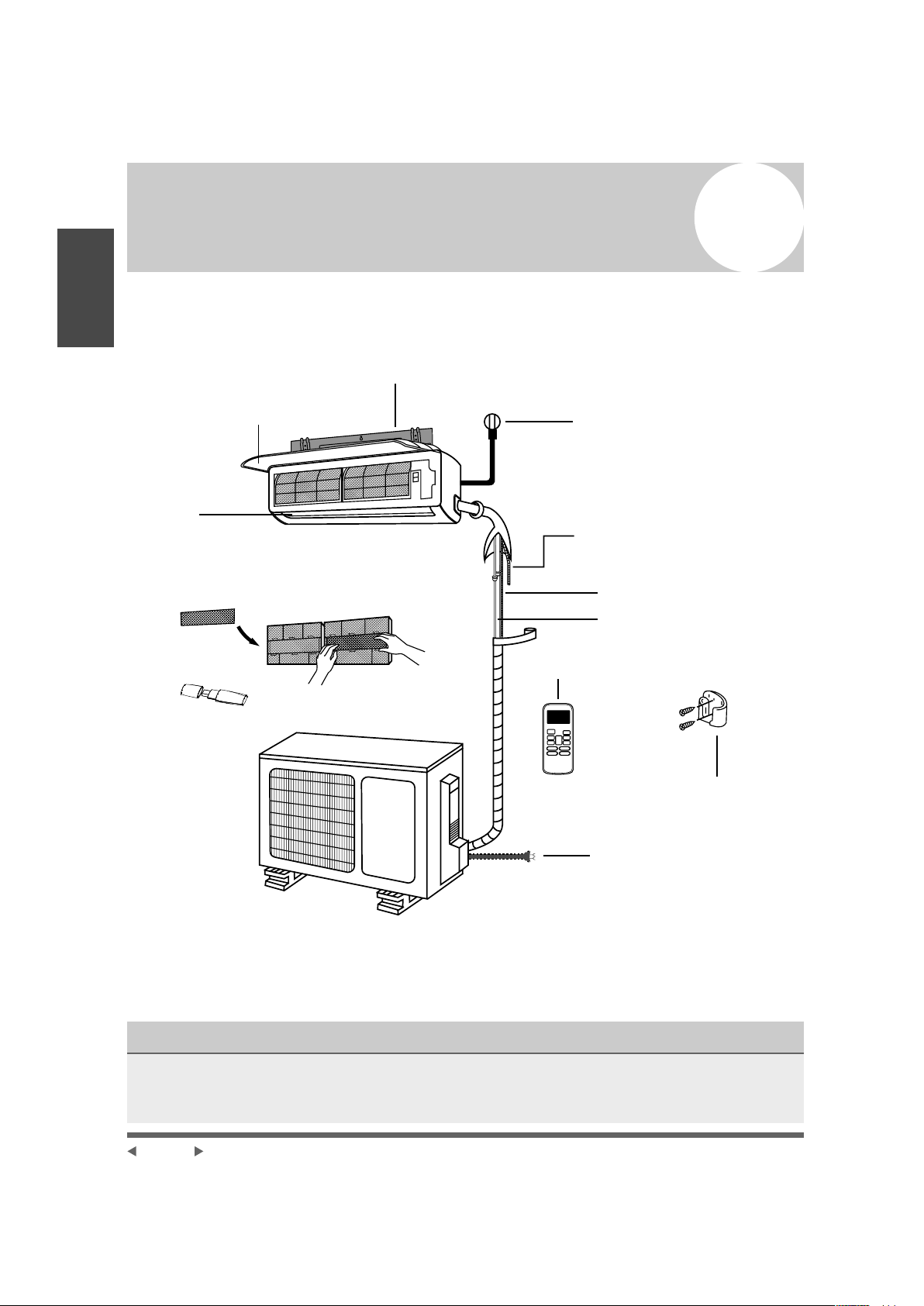

Компоненты кондиционера

Порядок

монтажа

Настенная

монтажная пластина

3

Передняя панель

Специальный фильтр

(на передней панели фильтра некоторых

Wi-Fi модуль устанавливается

под передней панелью

внутреннего блока

моделей)

Кабель питания
(для некоторых блоков)

Дренажная труба

Кабель управления

Трубопровод хладагента

Пульт ДУ (у некоторых моделей)

Держатель пульта ДУ

Кабель питания
наружного блока
(у некоторых моделей)

Рис. 2.1

ПРИМЕЧАНИЕ

Иллюстрации в данном руководстве имеют исключительно пояснительный характер. Реальный
внутренний блок может немного отличаться от изображенного. Принимать в расчет следует
реальные конструктивные особенности устройства.

Стр. 10

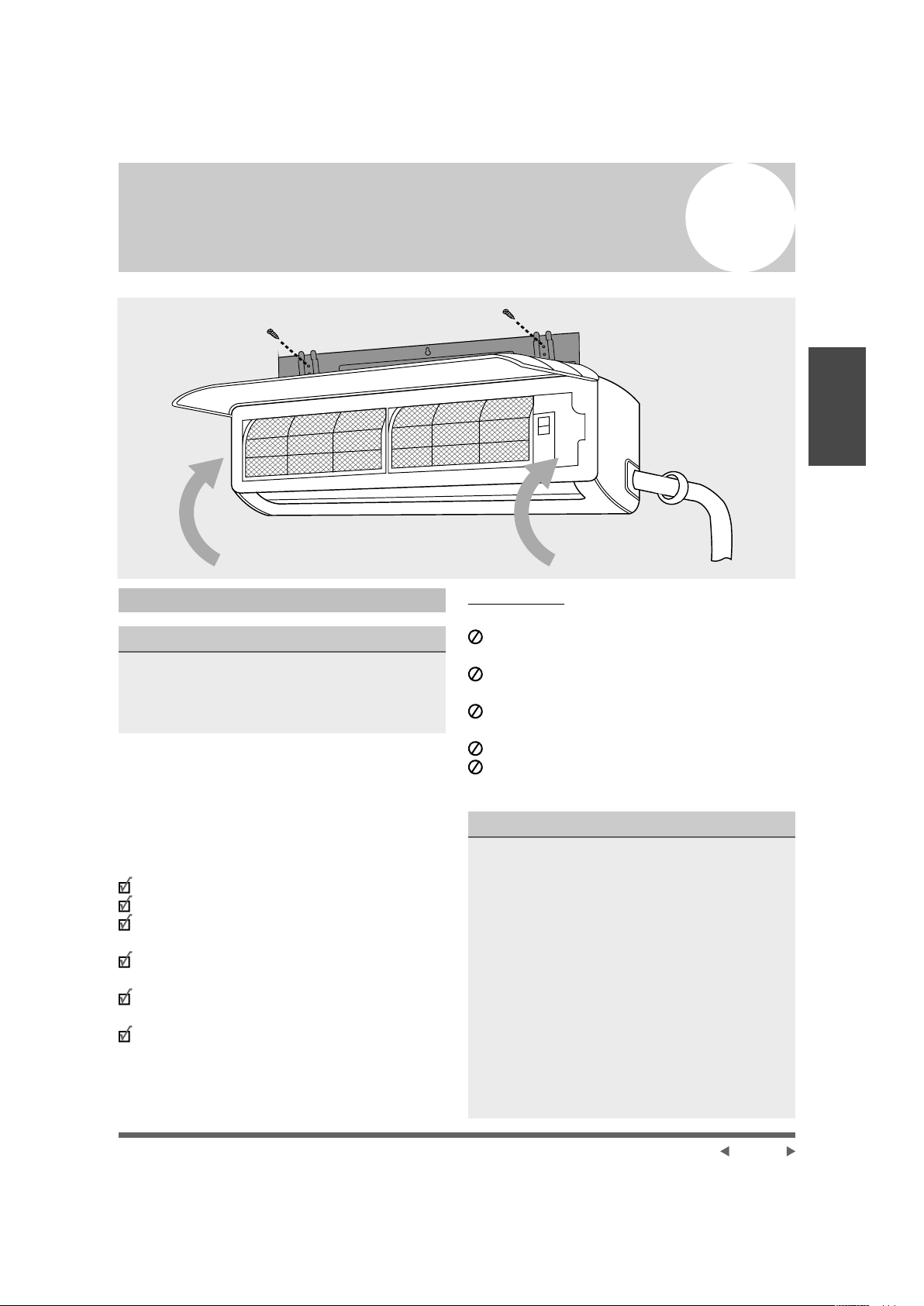

Монтаж внутреннего блока

4

внутреннего блока

Монтаж

Инструкции по монтажу: наружный блок

ПОДГОТОВКА К МОНТАЖУ

Перед монтажом внутреннего блока сверьтесь
с табличкой на упаковке изделия и убедитесь
в том, что номер модели внутреннего блока
соответствует номеру модели наружного блока.

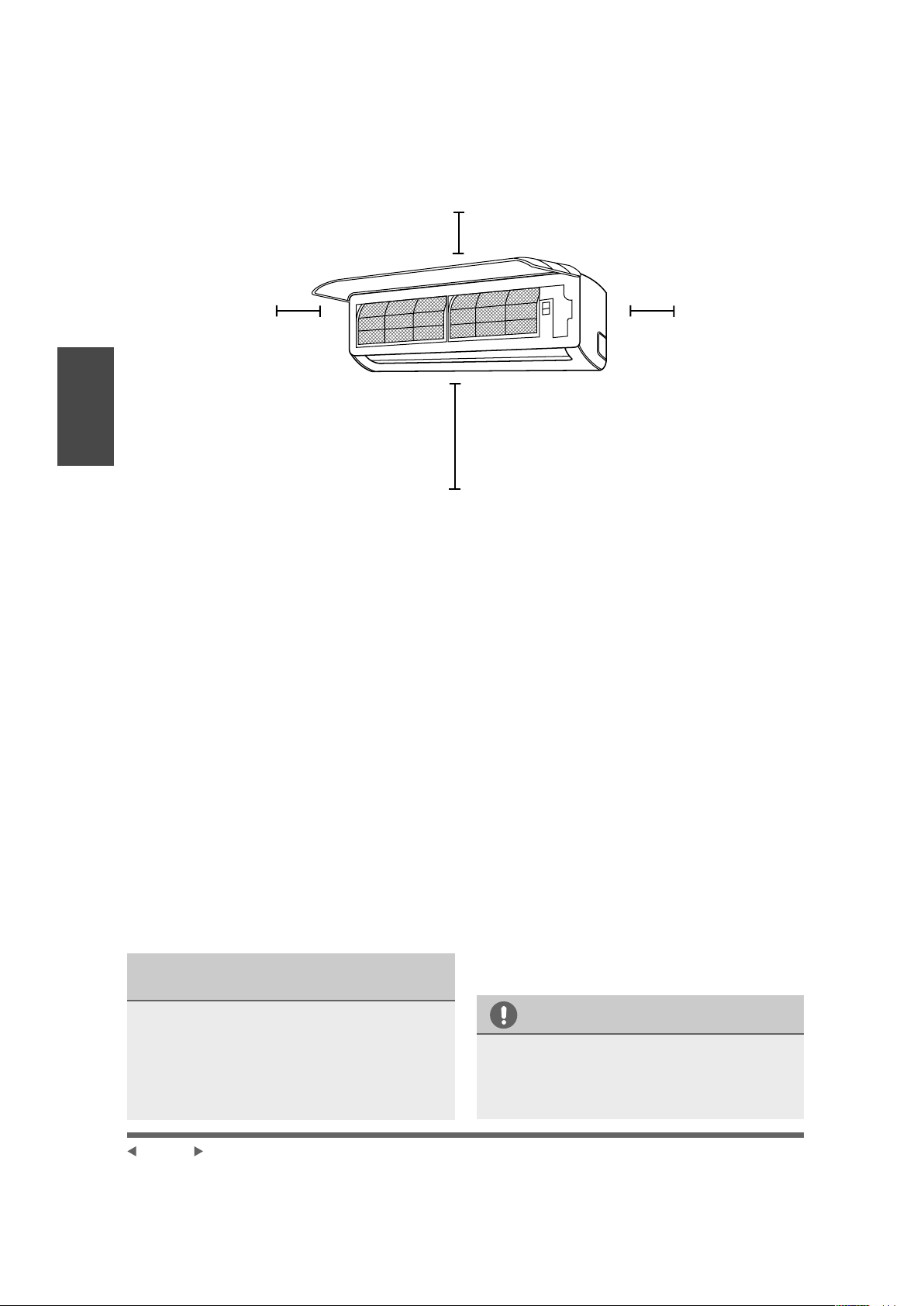

Шаг 1. Выбрать место для установки
Перед монтажом внутреннего блока следует
выбрать место для его установки. Ниже
приведены условия, выполнение которых
позволит подобрать подходящее место.

Место для установки блока должно

удовлетворять следующим требованиям.

Хорошая циркуляция воздуха.
Удобство организации дренажа.
Шум при работе блока не должен беспокоить

других людей.

Жесткое и прочное основание, не

передающее вибрацию.

Достаточная несущая способность стены,

позволяющая выдержать вес блока.

Место размещения блока должно

находиться на расстоянии не менее
одного метра от других электрических
приборов (телевизоров, радиоприемников,
компьютеров).

ЗАПРЕЩАЕТСЯ устанавливать блок в следующих
местах.

Возле источников тепла, пара или горючих

газов.

Возле легковоспламеняющихся предметов,

например, штор или одежды.

Вблизи препятствий, способных помешать

циркуляции воздуха.
Возле дверных проемов.
В местах, подверженных воздействию

прямого солнечного света.

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО ОТВЕРСТИЯ В СТЕНЕ

(При отсутствии вмонтированного
трубопровода хладагента)
При установке кондиционера понадобится
просверлить отверстие в стене для
сигнального кабеля и трубопровода
хладагента, которые будут соединять
внутренний и наружный блоки (см.
раздел «Просверлить в стене отверстие
для соединительного трубопровода»).
Поумолчанию все трубопроводы
располагаются с правой стороны внутреннего
блока (если смотреть спереди). Однако
конструкция блока позволяет располагать
трубопроводы как справа, так и слева.

Стр. 11

На следующем рисунке показаны необходимые расстояния от стен и потолка.

Не менее 15 см

Не менее 12 смНе менее 12 см

внутреннего блока

Монтаж

Не менее 2,3 м

Шаг 2. Прикрепить к стене монтажную пластину
Монтажная пластина — это деталь, на которую
устанавливается внутренний блок.

1. Отверните винты, которыми монтажная
пластина крепится к задней стороне
внутреннего блока.

2. Приложите монтажную пластину к стене в
месте, отвечающем требованиям, которые
указаны в разделе «Выбрать место для
установки» (см. раздел «Размеры монтажной
пластины»).

3. Просверлите отверстия для монтажных
винтов в следующих местах:

• там, где расположены стойки,

способные выдержать вес блока;

• в местах, которые находятся напротив

крепежных отверстий монтажной
пластины.

4. Закрепите монтажную пластину на стене
спомощью прилагаемых винтов.

5. Убедитесь в том, что монтажная пластина
плотно прилегает к стене.

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО БЕТОННЫХ
ИЛИКИРПИЧНЫХ СТЕН

Рис. 3.1

Шаг 3. Просверлить в стене отверстие для
соединительного трубопровода
Вам необходимо просверлить отверстие в стене,
предназначенное для трубопровода хладагента,
дренажной трубы и сигнального кабеля,
соединяющих внутренний и наружный блоки.

1. Определите местоположение отверстия в
стене, исходя из расположения монтажной
пластины. См. раздел «Размеры монтажной
пластины» на следующей странице,
который поможет определить оптимальное
местоположение отверстия. Отверстие
встене должно иметь диаметр не менее
65мм и небольшой уклон вниз для
облегчения отвода конденсата.

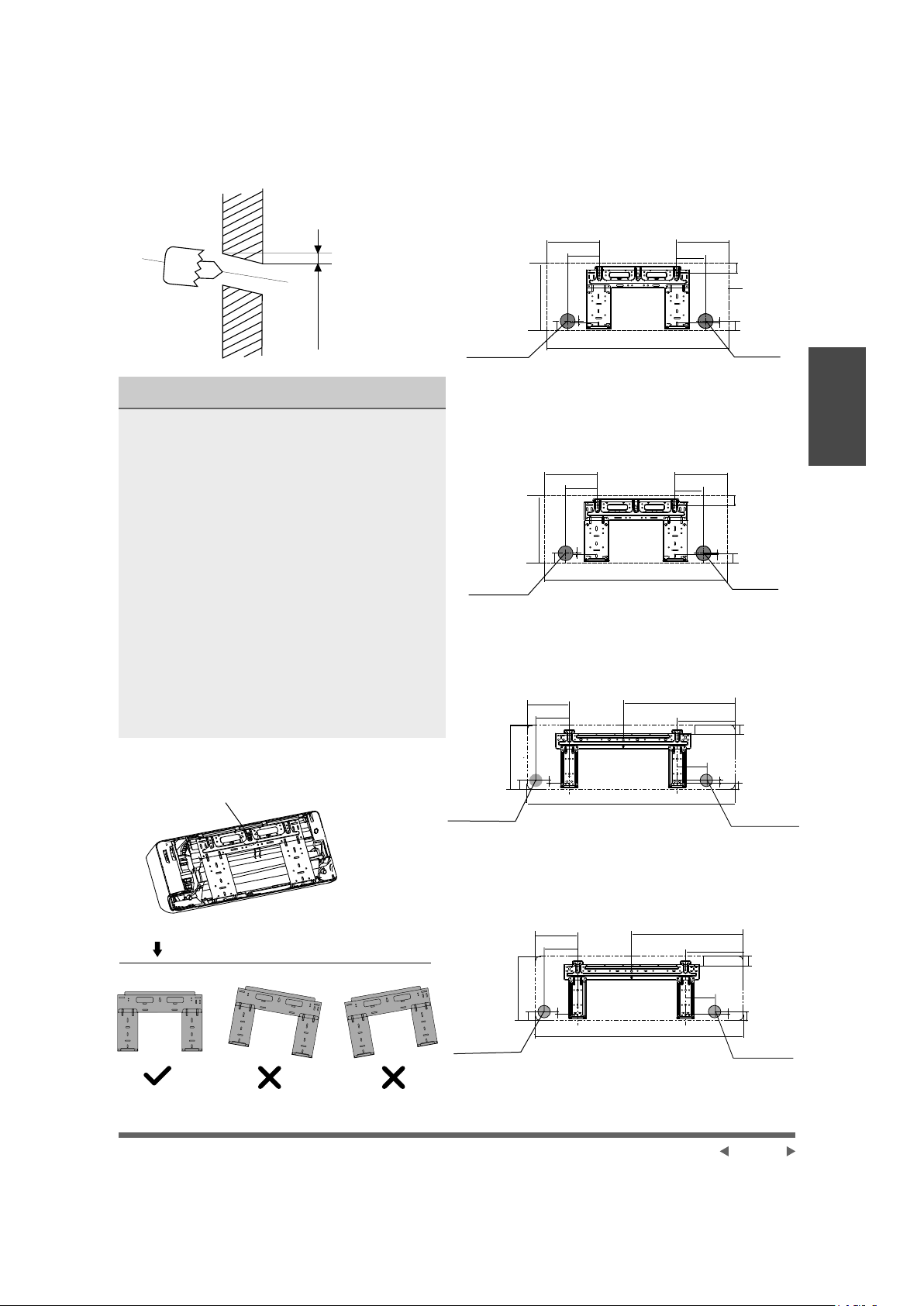

2. С помощью трубчатого сверла просверлите
встене отверстие диаметром 65 мм.
Отверстие следует просверлить с небольшим
наклоном вниз, чтобы наружный край
отверстия был ниже внутреннего края
приблизительно на 5–7 мм. Это обеспечит
свободный слив конденсата (см. рис. 3.2).

3.

Поместите в отверстие защитную манжету.
Это защитит края отверстия и поможет герме­тизировать его после завершения монтажа.

Если стена изготовлена из кирпича, бетона или
подобных материалов, просверлите отверстия
диаметром 5 мм и вставьте в них прилагаемые
дюбели. Затем закрепите монтажную пластину
на стене, ввернув винты непосредственно
вдюбели.

Стр. 12

ВНИМАНИЕ!

При сверлении отверстия в стене соблюдайте
осторожность, чтобы не повредить проводку,
трубопроводы и другие чувствительные
элементы.

Стена

Помещение

Наружная часть

5–7 мм

Рис. 3.2

РАЗМЕРЫ МОНТАЖНОЙ ПЛАСТИНЫ

Различные модели имеют разные монтажные
пластины. Чтобы помочь убедиться в наличии
достаточного места для монтажа внутреннего
блока, на рисунках справа представлены
различные типы монтажных пластин со
следующими размерами:

• ширина монтажной пластины;

• высота монтажной пластины;

• ширина внутреннего блока относительно
пластины;

• высота внутреннего блока относительно
пластины;

• рекомендуемое расположение отверстия
в стене (слева и справа от монтажной
пластины);

• относительные расстояния между
отверстиями для винтов.

Для удобства транспортировки монтажная
пластина закреплена винтами.
Снимите их перед проведением монтажа.

Отверстие в стене 65 мм

слева сзади

Отверстие в стене 65 мм

слева сзади

325 мм

Отверстие в стене 65 мм

слева сзади

209 мм 184 мм
101 мм

51 мм

293 мм

14 мм

730 мм

Модель A (07/09)

228 мм 243 мм
175 мм

43 мм

300 мм

6,6 мм

810 мм

Модель B (12)

172 мм

138 мм

29 мм

59 мм

980 мм

Модель C (18/19)

136 мм

135 мм

581 мм

242 мм

144 мм

38,5 мм

Габарит внутреннего блок а

14 мм

51 мм

Отверстие в стене
65 мм справа сзади

46 мм

6,6 мм

43 мм

Отверстие в стене 65 мм
справа сзади

53,5 мм

29 мм

59 мм

Отверстие в стене 65 мм
справа сзади

внутреннего блока

Монтаж

Правильное положение монтажной пластины

Отверстие в стене 65 мм

слева сзади

47 мм

338 мм

219 мм

174 мм

15 мм

Модель D (24)

1090 мм

581 мм

300 мм

151 мм

53,5 мм

15 мм

47 мм

Отверстие в стене 65 мм
справа сзади

Стр. 13

Шаг 4. Подготовить трубопровода хладагента
Трубопровод хладагента находится внутри те-

плоизолирующего рукава, прикрепленного сзади
блока. Перед прокладкой трубопровода через
отверстие в стене его необходимо подготовить.
Подробные инструкции по развальцовке труб, тре­бования к моментам затяжки конусных гаек, прие­мы работы и т. п. изложены в разделе «Соединение
трубопровода хладагента» данного руководства.

внутреннего блока

1. Исходя из расположения отверстия в стене
относительно монтажной пластины, выберите

Монтаж

сторону, с которой трубопровод будет выхо

-

дить из блока.

2. Если отверстие в стене расположено за блоком,
оставьте съемную панель на месте. Если отвер­стие в стене расположено сбоку от внутрен­него блока, удалите съемную пластмассовую
панель с соответствующей стороны блока
(см. рис. 3.3). При этом образуется паз, через
который трубопровод можно вывести из блока.
Если пластмассовую панель не удается удалить
руками, используйте игловидные кусачки.

3.

Ножницами отрежьте теплоизолирующий рукав
так, чтобы освободить приблизительно 15 см
трубопровода хладагента. Этонеобходимо

• для упрощения соединения
трубопровода хладагента;

• для проверки на отсутствие утечки газа
и отсутствие заусенцев.

4. Если соединительный трубопровод в стену
уже встроен, перейдите к шагу «Присоединить
дренажный шланг». Если встроенный трубопро­вод отсутствует, присоедините трубопровод
хладагента внутреннего блока к трубопроводу,
соединяющему внутренний и наружный блоки.
Подробные инструкции приведены в разделе
«Соединение трубопровода хладагента» данно­го руководства.

5. В зависимости от того, где находится отверстие в
стене относительно монтажной пластины, опре­делите необходимый угол сгиба трубопровода.

6. Возьмитесь за трубопровод хладагента там, где
должен начинаться изгиб.

7. Медленно, прикладывая равномерное усилие,
согните трубопровод в направлении отверстия.
Не допускайте образования вмятин и поврежде­ний трубопровода во время изгиба.

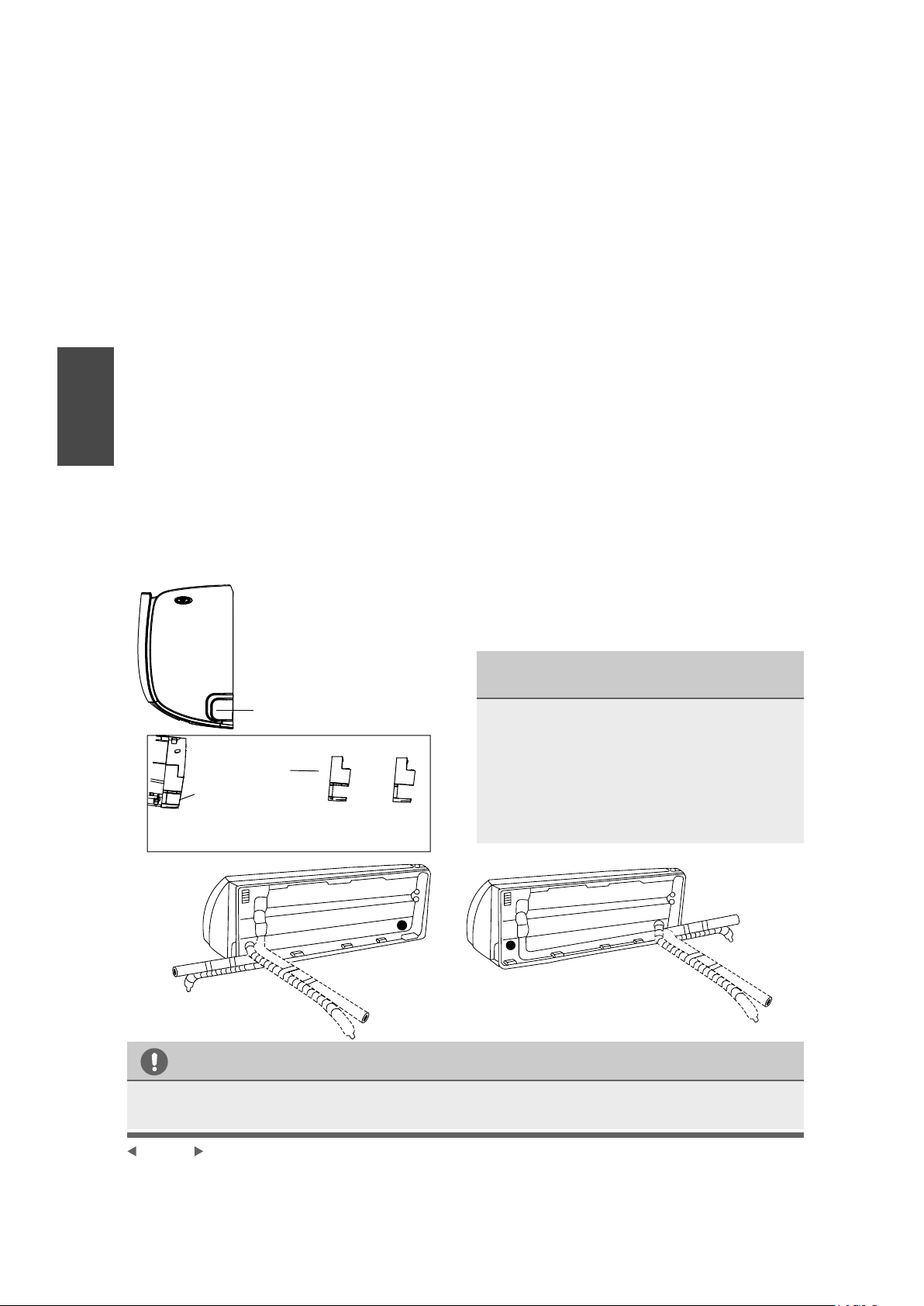

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО
УГЛА ВЫХОДА ТРУБОПРОВОДА

Съемная крышка

Трубопровод хладагента может выходить
извнутреннего блока с четырех сторон:

• слева;

Крышка,

открывающая

отверстие для трубы

или

Выдавите крышку и, если понадобится,
иободок, чтобы пропустить трубу

• слева сзади;

• справа;

• справа сзади.

См. рис. 3.4.

Рис. 3.3

Рис. 3.4

ВНИМАНИЕ!

Соблюдайте особую осторожность, чтобы не допустить образования вмятин и повреждений трубопрово­да во время его изгиба и вывода от блока. Вмятины на трубопроводе снизят эффективность работы блока.

Стр. 14

Шаг 5. Присоединить дренажный шланг
По умолчанию дренажный шланг

присоединяется с левой стороны блока (если
смотреть на блок сзади). Однако он также может
присоединяться и с правой стороны.

1. Для обеспечения правильного дренажа
присоединяйте дренажный шланг с той
же стороны блока, с которой выходит
трубопровод хладагента.

2. Присоедините удлинитель дренажного
шланга (приобретается отдельно) к концу
дренажного шланга.

3. Плотно оберните место соединения
тефлоновой лентой, чтобы обеспечить
надежное уплотнение и предотвратить
утечки.

4. Для предотвращения конденсации поместите
участок дренажного шланга, находящийся
впомещении, в теплоизолирующую трубку
из вспененного материала.

5. Снимите воздушный фильтр, налейте
небольшое количество воды в поддон
длясбора конденсата и убедитесь в том,
чтовода беспрепятственно стекает.

ЗАКРОЙТЕ ПРОБКОЙ
НЕИСПОЛЬЗУЕМОЕ ДРЕНАЖНОЕ ОТВЕРСТИЕ

Для предотвращения нежелательных утечек
закройте неиспользуемое дренажное
отверстие прилагаемой резиновой пробкой.

ПРАВИЛЬНО

Чтобы обеспечить

свободный слив,

убедитесь в том,

чтонадренажном шланге

нетперегибов и вмятин.

Рис. 3.5

НЕПРАВИЛЬНО

Перегибы

надренажном шланге

создадут водяные

ловушки.

внутреннего блока

Монтаж

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО
РАСПОЛОЖЕНИЯ ДРЕНАЖНОГО ШЛАНГА

Дренажный шланг должен быть расположен,
как показано на рис. 3.5.

НЕ перегибайте дренажный шланг.
Не допускайте образования водяной

ловушки (сифона).

Не помещайте конец дренажного шланга

в воду или емкость, в которой будет
собираться вода.

Рис. 3.6

НЕПРАВИЛЬНО

Перегибы на

дренажном шланге

создадут водяные

ловушки.

Рис. 3.7

НЕПРАВИЛЬНО

Не помещайте конец

дренажного шланга

в воду или емкость,

в которой будет

собираться вода.

Этосоздаст препятствия

сливу воды.

Рис. 3.8

Стр. 15

ПРОЧТИТЕ ЭТИ ПРАВИЛА ПЕРЕД НАЧАЛОМ ЭЛЕКТРОМОНТАЖНЫХ РАБОТ

1. Электропроводка должна выполняться квалифицированным электриком и соответствовать
национальным и местным стандартам.

2. Все электрические соединения должны быть выполнены в соответствии со схемой
электрических соединений, расположенной на панелях внутреннего и наружного блоков.

3. В случае возникновения серьезных проблем с обеспечением безопасности электропитания
немедленно прекратите работу. Объясните причину заказчику и прекратите работы по монтажу

внутреннего блока

Монтаж

блока, пока проблемы с обеспечением безопасности не будут устранены.

4. Напряжение питания должно находиться в пределах 90–100% от номинального. Недостаточная
мощность источника электропитания может привести к неполадкам, поражению электрическим
током или воспламенению.

5. Если электропитание подключается через стационарную электропроводку, установите
устройство защиты от перенапряжения и выключатель питания, рассчитанные на ток в 1,5 раза
превышающий максимальный потребляемый блоком ток.

6. Если электропитание подключается через стационарную электропроводку, установите в
цепь электропитания размыкатель или автоматический выключатель, отключающий все фазы
питания, при этом расстояние между разомкнутыми контактами должно составлять не менее
3 мм. Квалифицированный специалист должен использовать разрешенный к применению
автоматический выключатель.

7. Подключайте блок только к розетке индивидуальной линии. Запрещается подключать к этой
розетке другие электрические приборы.

8. Обязательно должным образом заземлите кондиционер.

9. Все соединения должны выполняться надежно. Неплотные соединения могут вызвать перегрев
клемм, что приведет к сбою в работе изделия и может стать причиной воспламенения.

10. Провода не должны касаться или прижиматься к трубопроводу хладагента, компрессору или к
движущимся частям, расположенным внутри блока.

11. Если блок снабжен вспомогательным электрическим нагревателем, он должен быть установлен
на расстоянии не менее 1 метра от легковоспламеняющихся материалов.

ОПАСНО!

ПЕРЕД НАЧАЛОМ ЭЛЕКТРОМОНТАЖНЫХ ИЛИ ЭЛЕКТРОТЕХНИЧЕСКИХ РАБОТ
ОТКЛЮЧИТЕ СЕТЕВОЕ ПИТАНИЕ.

Стр. 16

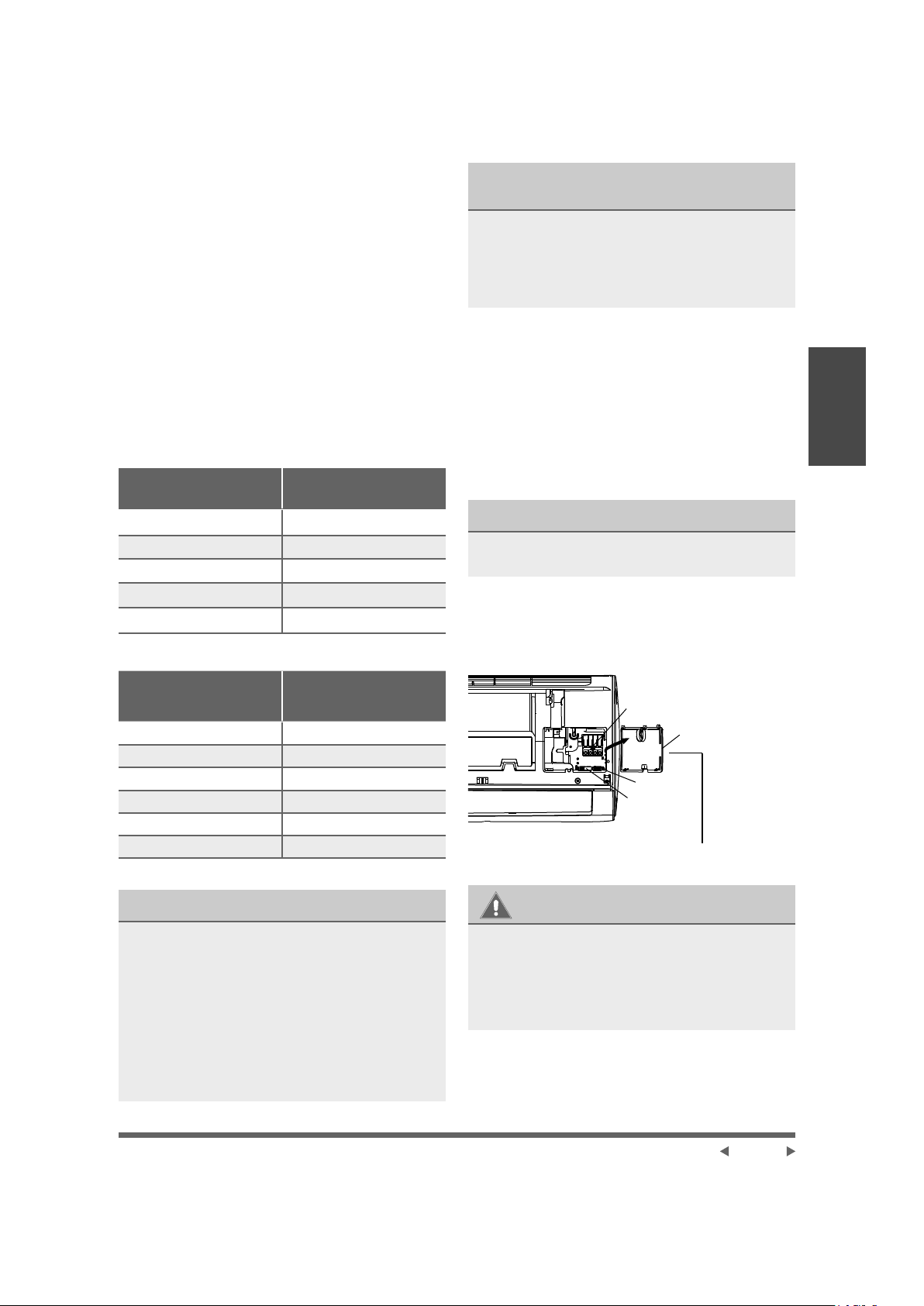

Шаг 6. Подключить сигнальный кабель
Сигнальный кабель обеспечивает обмен

данными между внутренним и наружным
блоками. Перед подготовкой к подключению
необходимо выбрать правильный диаметр
кабеля.

Типы кабеля

• Силовой кабель для прокладки в помещении
(если применимо): H05VV-F или H05V2V2-F

• Силовой кабель для прокладки вне
помещения: H07RN-F

• Сигнальный кабель: H07RN-F

Минимальные поперечные сечения силового

исигнального кабелей

Северная Америка

Ток потребления (А)

10 18

13 16

18 14

25 12

30 10

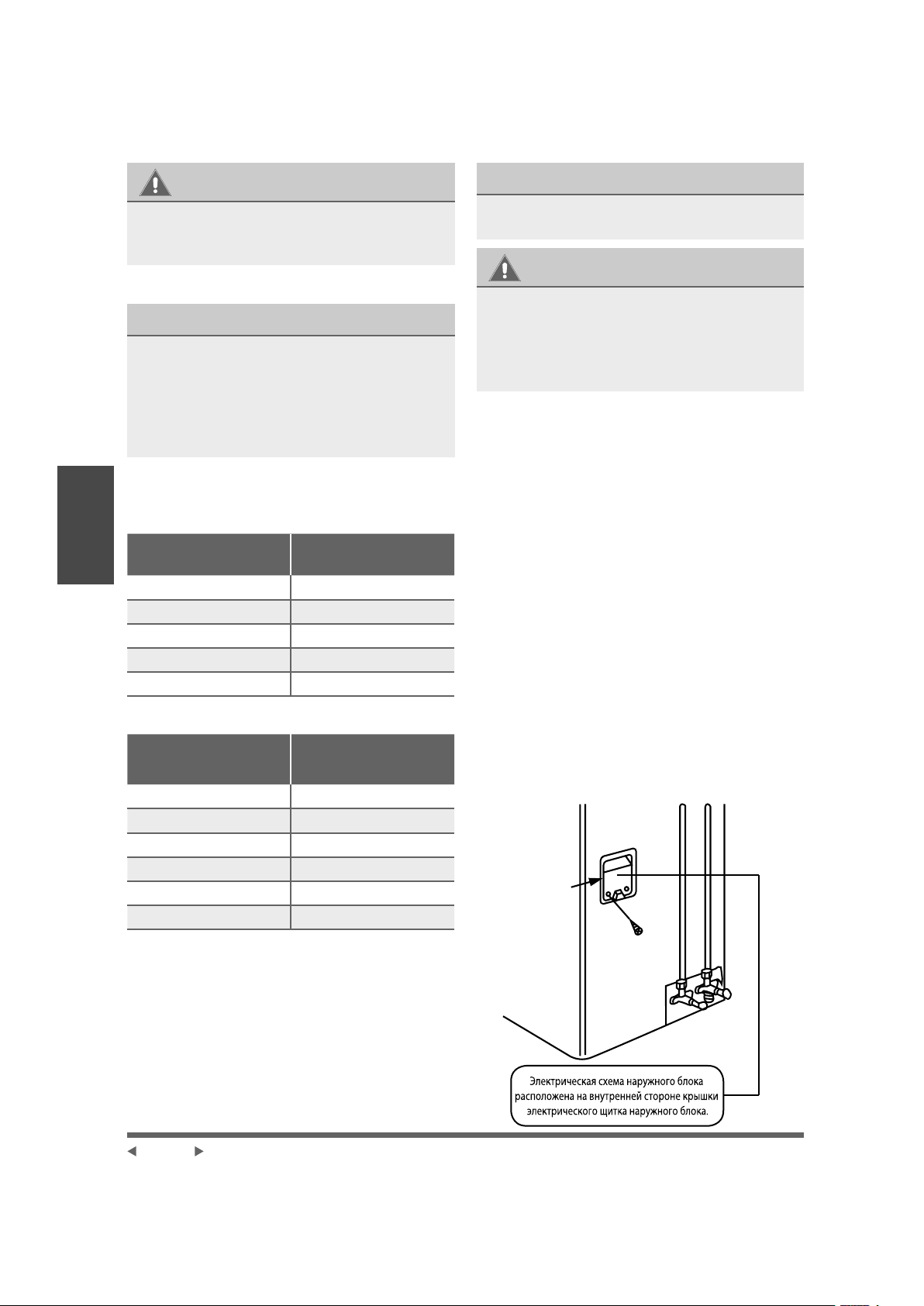

Провод по стандарту

AWG

Другие регионы

Номинальный ток

потребления (А)

>3 и ≤6 0,75

>6 и ≤10 1

>10 и ≤16 1,5

>16 и ≤25 2,5
>25 и ≤32 4
>32 и ≤40 6

Номинальное

поперечное сечение

(мм

2

)

ОБРАТИТЕ ВНИМАНИЕ
НА НОМИНАЛЫ ПРЕДОХРАНИТЕЛЯ

На печатной плате кондиционера имеется
предохранитель для защиты схемы от
перегрузки по току. Печатные платы содержат
маркировку номиналов предохранителя,
например: T3.15A/250VAC, T5A/250VAC и т.п.

1. Подготовьте кабель для подключения.
a. С помощью устройства для зачистки

проводов снимите резиновую оболочку
собоих концов сигнального кабеля иот­кройте приблизительно 15 см находящих-

ся внутри проводов.
b. Снимите изоляцию с концов проводов.
c. С помощью обжимных щипцов обожмите

на концах проводов U-образные

наконечники.

ОБРАТИТЕ ВНИМАНИЕ НА ФАЗОВЫЙ ПРОВОД

При обжатии проводов следует отличать
фазовый провод («L») от остальных проводов.

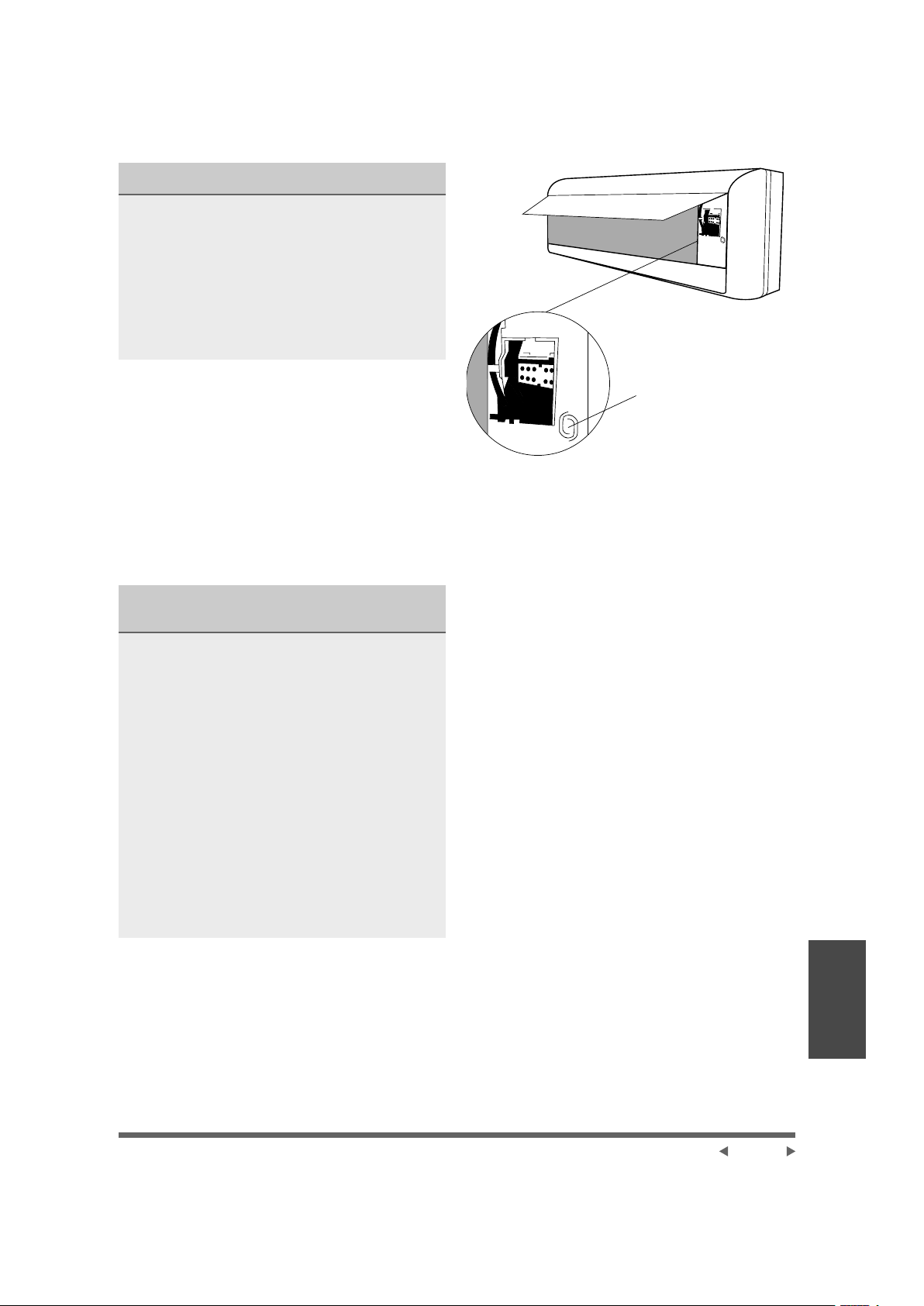

2. Откройте переднюю панель внутреннего блока.

3. С помощью отвертки откройте крышку элек­трического щитка, расположенного справой
стороны блока. Это откроет доступ к клеммной
колодке.

Клеммная колодка

Крышка
электрического щитка

Винт

Кабельный
зажим

Рис. 3.9

Электрическая схема расположена

навнутренней стороне крышки

электрического щитка внутреннего блока.

внутреннего блока

Монтаж

ВЫБОР ПРАВИЛЬНОГО ДИАМЕТРА КАБЕЛЯ

Диаметр кабеля электропитания, сигнального
кабеля, номиналы предохранителя
ивыключателя определяются максимальным
током, потребляемым блоком. Максимальный
потребляемый ток указан на табличке,
расположенной на боковой панели блока.
Для выбора нужных кабелей, предохранителя
и выключателя воспользуйтесь данными
таблички.

ОПАСНО!

ЭЛЕКТРОПРОВОДКА ДОЛЖНА БЫТЬ
ВЫПОЛНЕНА В СТРОГОМ СООТВЕТСТВИИ
СЭЛЕКТРИЧЕСКОЙ СХЕМОЙ, РАСПОЛОЖЕННОЙ
НА ВНУТРЕННЕЙ СТОРОНЕ КРЫШКИ
ЭЛЕКТРИЧЕСКОГО ЩИТКА ВНУТРЕННЕГО БЛОКА.

4.

Отверните кабельный зажим, расположенный под
клеммной колодкой, иотложите его в сторону.

5. Снимите пластмассовую панель,
расположенную внизу блока с левой стороны,
если смотреть с задней стороны блока.

Стр. 17

6. Проложите сигнальный провод через паз,
сзадней части блока вперед.

7.

Глядя с передней стороны блока, совместите
цвета проводов с соответствующими метками
на клеммной колодке, присоедините U-образ­ные наконечники и надежно закрепите винтом
каждый провод к соответствующей клемме.

ВНИМАНИЕ!

внутреннего блока

НЕ МЕНЯЙТЕ МЕСТАМИ
ФАЗОВЫЙ И НУЛЕВОЙ ПРОВОДА

Монтаж

Это опасно и может привести к неисправности
кондиционера.

НЕ СПЛЕТАЙТЕ СИГНАЛЬНЫЙ КАБЕЛЬ
СДРУГИМИ ПРОВОДАМИ

При обвязке не сплетайте и не допускайте
пересечения сигнального кабеля с другими
проводами.

2. С помощью липкой виниловой ленты
прикрепите дренажный шланг к нижней
стороне труб хладагента.

3. С помощью теплоизолирующей ленты плотно
свяжите вместе сигнальный провод, трубы
хладагента и дренажный шланг. Повторно
проверьте, что комплект связан, как показано
на рис. 3.12.

8. Проверьте надежность всех соединений,
затем прикрепите сигнальный кабель к блоку

НЕ ОБВЯЗЫВАЙТЕ КОНЦЫ ТРУБОПРОВОДА

кабельным зажимом. Надежно закрепите
кабельный зажим винтами.

9. Установите на место крышку электрического
щитка на переднюю сторону блока и
пластмассовую панель на заднюю сторону.

Обматывая весь комплект, оставьте концы
трубопровода свободными. Доступ к ним
необходим для проверки герметичности при
завершении монтажа (см. раздел «Проверка
электрооборудования и отсутствия утечек»

ЗАМЕЧАНИЕ

данного руководства).

ОТНОСИТЕЛЬНО ЭЛЕКТРОПРОВОДКИ

Шаг 8. Монтаж внутреннего блока

ПОРЯДОК ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРОВОДКИ МО­ЖЕТ НЕСКОЛЬКО ОТЛИЧАТЬСЯ ДЛЯ РАЗНЫХ БЛОКОВ.

Шаг 7. Обвязать трубопроводы и кабели
Прежде чем проложить трубопровод, дренажный
шланг и сигнальный кабель через отверстие в сте­не, необходимо связать их вместе. Это необходи­мо для экономии места, защиты и теплоизоляции.

1.

Обвяжите дренажный шланг, трубы хладагента
и сигнальный кабель, как показано на рис. 3.12.

Внутренний блок

При монтаже нового соединительного
трубопровода к наружному блоку выполните
следующее.

1. Если трубопроводы хладагента уже проведены
через отверстие в стене, перейдите к шагу 4.

2. В противном случае еще раз убедитесь в том,
что концы труб хладагента герметично за­крыты, чтобы предотвратить проникновение
в трубы грязи или посторонних предметов.

3. Аккуратно проведите обвязанный комплект
из труб хладагента, дренажного шланга и сиг­нального провода через отверстие в стене.

Промежуток
заблоком

Трубопровод
хладагента

Изоляционная
лента

Сигнальный
провод

Дренажный
шланг

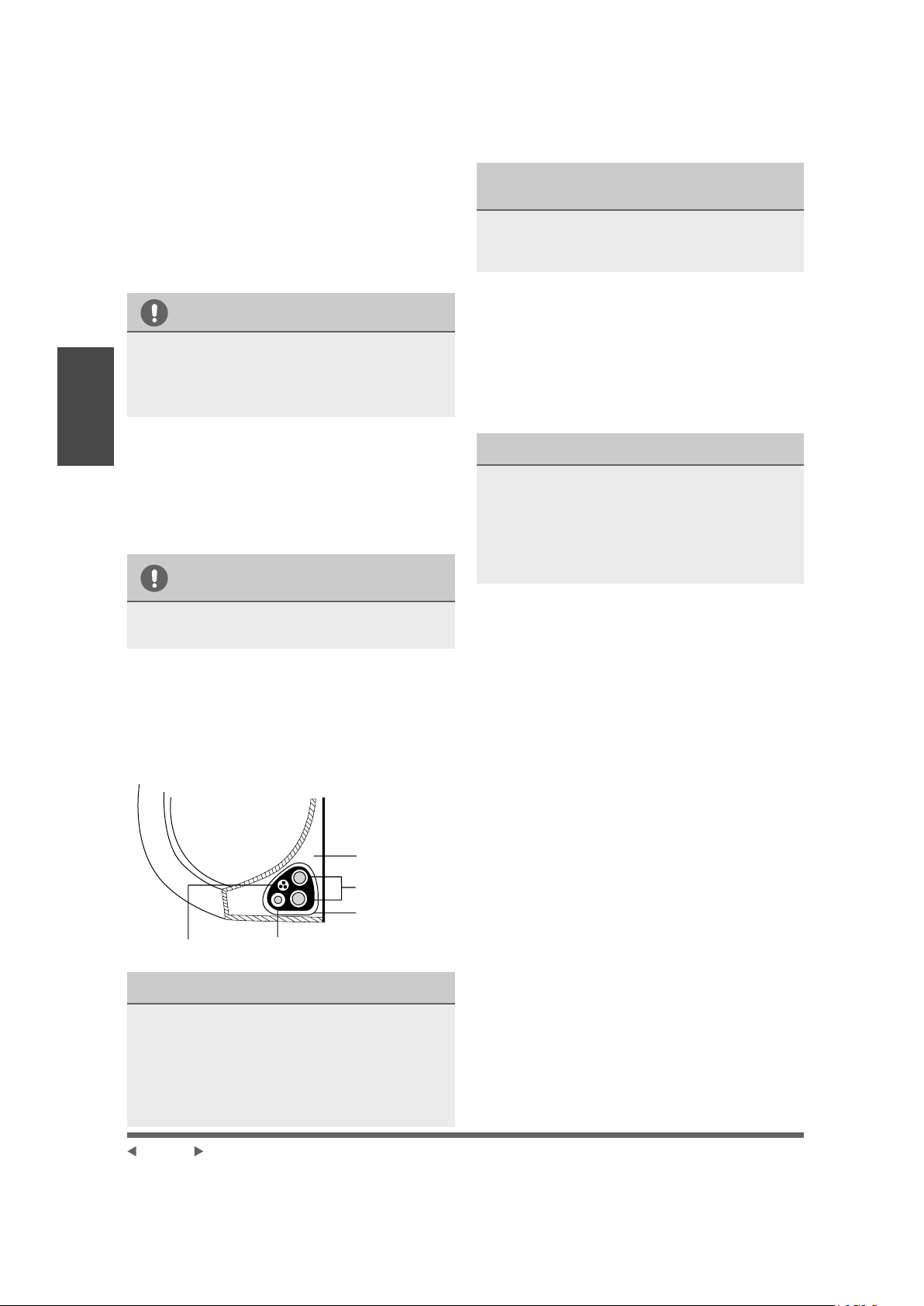

Ри с. 3.12

ДРЕНАЖНЫЙ ШЛАНГ ДОЛЖЕН НАХОДИТЬСЯ ВНИЗУ

Убедитесь в том, что дренажный шланг нахо­дится в нижней части связки. Если дренажный
шланг будет находиться в верхней части связки,
это может привести к переполнению дренаж­ного поддона, воспламенению и повреждению
за счет воздействия воды.

4. Закрепите верхнюю часть внутреннего блока
за верхний крюк монтажной пластины.

5. Приложите небольшие усилия с левой и пра­вой сторон блока и убедитесь в том, что блок
надежно закреплен на монтажной пластине.
Блок не должен качаться или сдвигаться.

6. Прикладывая равномерное усилие, потяните
вниз за нижнюю половину блока. Продолжай­те тянуть блок вниз, пока он не закрепится
за крюки, расположенные в нижней части
монтажной пластины.

7. Еще раз приложите небольшие усилия с ле­вой и правой сторон блока и убедитесь в том,
что блок надежно закреплен на монтажной
пластине.

Стр. 18

Если трубопровод хладагента уже вмонтирован
в стену, выполните следующее.

1. Закрепите верхнюю часть внутреннего блока
за верхний крюк монтажной пластины.

2. С помощью скобы или клина подоприте блок,
чтобы обеспечить достаточно места для
присоединения трубопровода хладагента,
сигнального кабеля и дренажного шланга
(см.рис. 3.13).

Клин

Рис. 3.13

3. Присоедините дренажный шланг
итрубопровод хладагента (см. инструкции
в разделе «Соединение трубопровода
хладагента» данного руководства).

4. Место соединения трубы должно быть
открыто для проведения проверки
наотсутствие утечек (см. раздел «Проверка
электрооборудования и отсутствия утечек»
данного руководства).

5. После проверки на отсутствие
утечек оберните место соединения
теплоизолирующей лентой.

6. Удалите кронштейн или клин, на который
опирался блок.

7. Прикладывая равномерное усилие,
потяните вниз за нижнюю половину блока.
Продолжайте тянуть блок вниз, пока
оннезакрепится за крюки, расположенные
внижней части монтажной пластины.

внутреннего блока

Монтаж

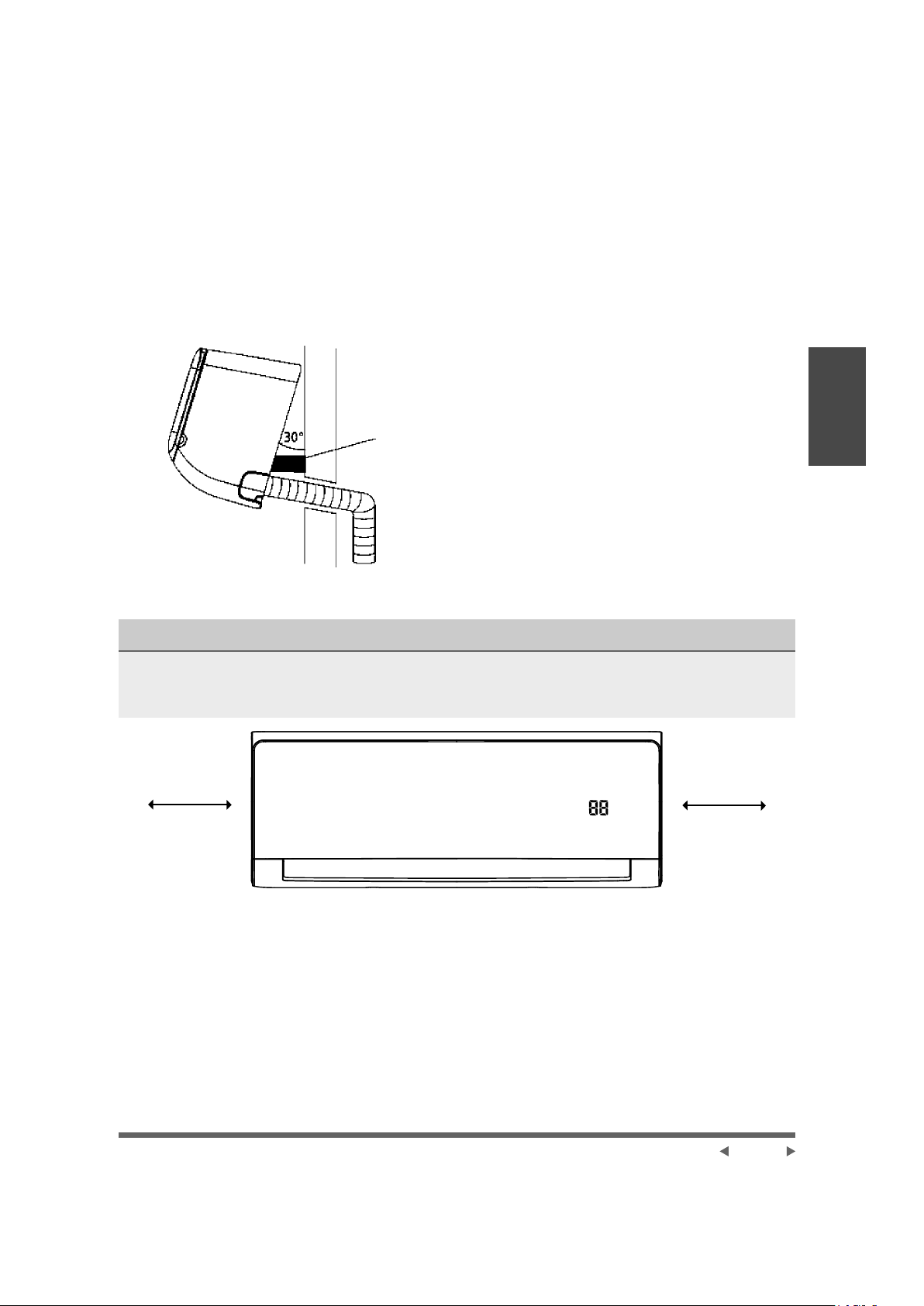

ПОЛОЖЕНИЕ БЛОКА РЕГУЛИРУЕТСЯ

Имейте в виду, что крюки монтажной пластины меньше, чем отверстия в задней части блока.
Если места для присоединения встроенных труб к внутреннему блоку недостаточно, блок можно
сдвинуть влево или вправо приблизительно на 30–50 мм в зависимости от модели (см. рис. 3.14).

30-50 мм 30-50 мм

Перемещение по горизонтали

Рис. 3.14

Стр. 19

Монтаж наружного блока

наружного блока

Монтаж

5

Инструкции по монтажу: наружный блок

Шаг 1. Выбрать место для установки

60 см над

Перед монтажом наружного блока следует
выбрать подходящее место. Ниже приведены
условия, выполнение которых позволит
подобрать подходящее место.

30 см слева

верхней панелью

30 см

от задней стенки

Место для установки блока должно
удовлетворять следующим требованиям.

Соответствовать всем требованиям по

зазорам, показанным на рис. 4.1.

Обеспечивать хорошую циркуляцию воздуха

и вентиляцию.

Обладать достаточной жесткостью и

прочностью, чтобы выдерживать вес блока и
не вибрировать

Шум при работе блока не должен беспокоить

других людей

Быть защищенным от длительного

воздействия прямого солнечного света и
дождя.

Стр. 20

60 см справа

200 см спереди

ЗАПРЕЩАЕТСЯ
устанавливать блок в следующих местах.

Рядом с препятствиями, которые блокируют

входы и выходы воздуха

С выходом на тротуары, людные места или

там, где шум работающего устройства будет
причинять беспокойство окружающим

Рядом с местами содержания животных

или рядом с растениями, которым вреден
выходящий горячий воздух

Возле источников горючих газов.

В местах, подверженных сильному запылению

В местах с высоким содержанием солей

ввоздухе.

Рис. 4.1

ПРЕДУПРЕЖДЕНИЯ ОТНОСИТЕЛЬНО
ЭКСТРЕМАЛЬНЫХ ПОГОДНЫХ УСЛОВИЙ

Если в месте установки наружного блока дует
сильный ветер, устанавливайте блок так, чтобы
вентилятор воздуховыпускного отверстия
располагался под углом 90° по отношению
к направлению ветра. При необходимости
установите перед блоком экран для защиты от
чрезмерно сильных ветров.

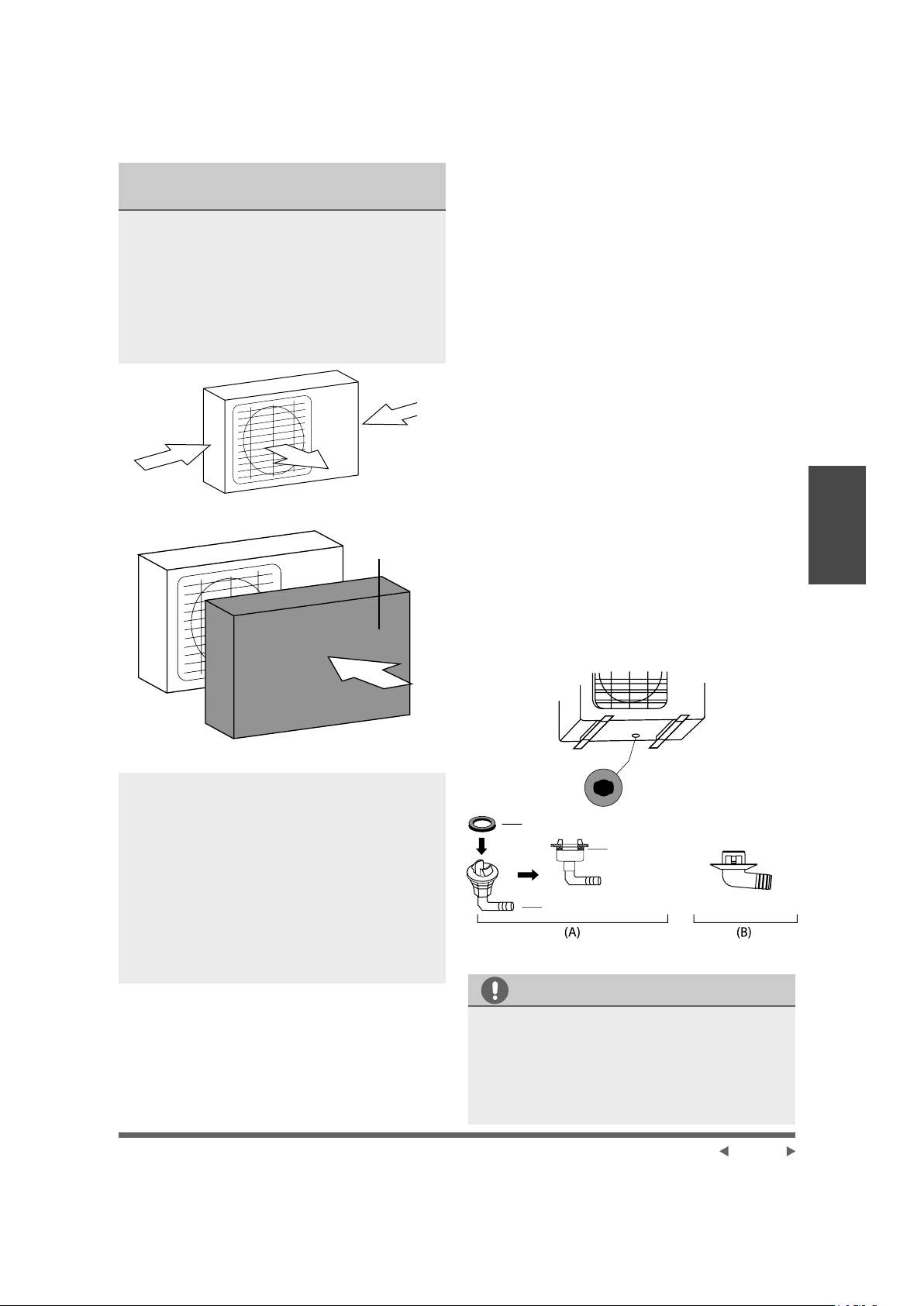

См. рис. 4.2 и 4.3 далее.

Сильный ветер

Сильный ветер

Рис. 4.2

Защитный экран

Если дренажный патрубок поставляется
с резиновым уплотнением (см. рис. 4.4-А),
выполните следующие действия.

1. Установите резиновое уплотнение на
конец дренажного патрубка, который будет
присоединен к наружному блоку.

2. Вставьте дренажный патрубок в отверстие
вподдоне блока.

3. Поверните дренажный патрубок на 90°,
чтобы он зафиксировался на месте со
щелчком в положении, когда он направлен
кпередней стороне блока.

4. Присоедините удлинитель дренажного
шланга (не входит в комплект) к дренажному
патрубку, чтобы отводить воду от блока в
режиме нагрева.

Если дренажный патрубок поставляется
без резинового уплотнения (см. рис. 4.4-В),
выполните следующие действия.

1. Вставьте дренажный патрубок в отверстие
в поддоне блока. Дренажный патрубок
зафиксируется на месте со щелчком.

2. Присоедините удлинитель дренажного
шланга (не входит в комплект) к дренажному
патрубку, чтобы отводить воду от блока
врежиме нагрева.

наружного блока

Монтаж

Сильный ветер

Рис. 4.3

Если блок часто подвержен воздействию
сильных дождей или снегопадов.
Установите над блоком навес для защиты
отдождя и снега. Соблюдайте осторожность,
чтобы не создать препятствия движению
воздуха вокруг блока.
Если блок часто подвержен воздействию
воздуха с высоким содержанием солей
(уморского побережья).
Используйте наружный блок с повышенной
коррозионной стойкостью.

Шаг 2. Установить дренажный патрубок
Для блоков с тепловым насосом необходим дре-

нажный патрубок. Прежде чем закрепить наружный
блок на месте болтами, необходимо установить
дренажный патрубок у днища блока. Заметьте, что
взависимости от типа наружного блока использу­ются дренажные патрубки двух типов.

Отверстие
вподдоне

Уплотнительное
кольцо

Дренажный патрубок

наружного блока

Уплотнительное
кольцо

Рис. 4.4

В УСЛОВИЯХ ХОЛОДНОГО КЛИМАТА

В условиях холодного климата дренажный
шланг должен быть расположен вертикально,
насколько это возможно, чтобы обеспечить
быстрый слив воды. Если вода будет стекать
слишком медленно, она может замерзнуть
вшланге, что приведет к затоплению блока.

Стр. 21

Шаг 3. Закрепить наружный блок
Наружный блок можно прикрепить к основанию

или к настенному кронштейну.

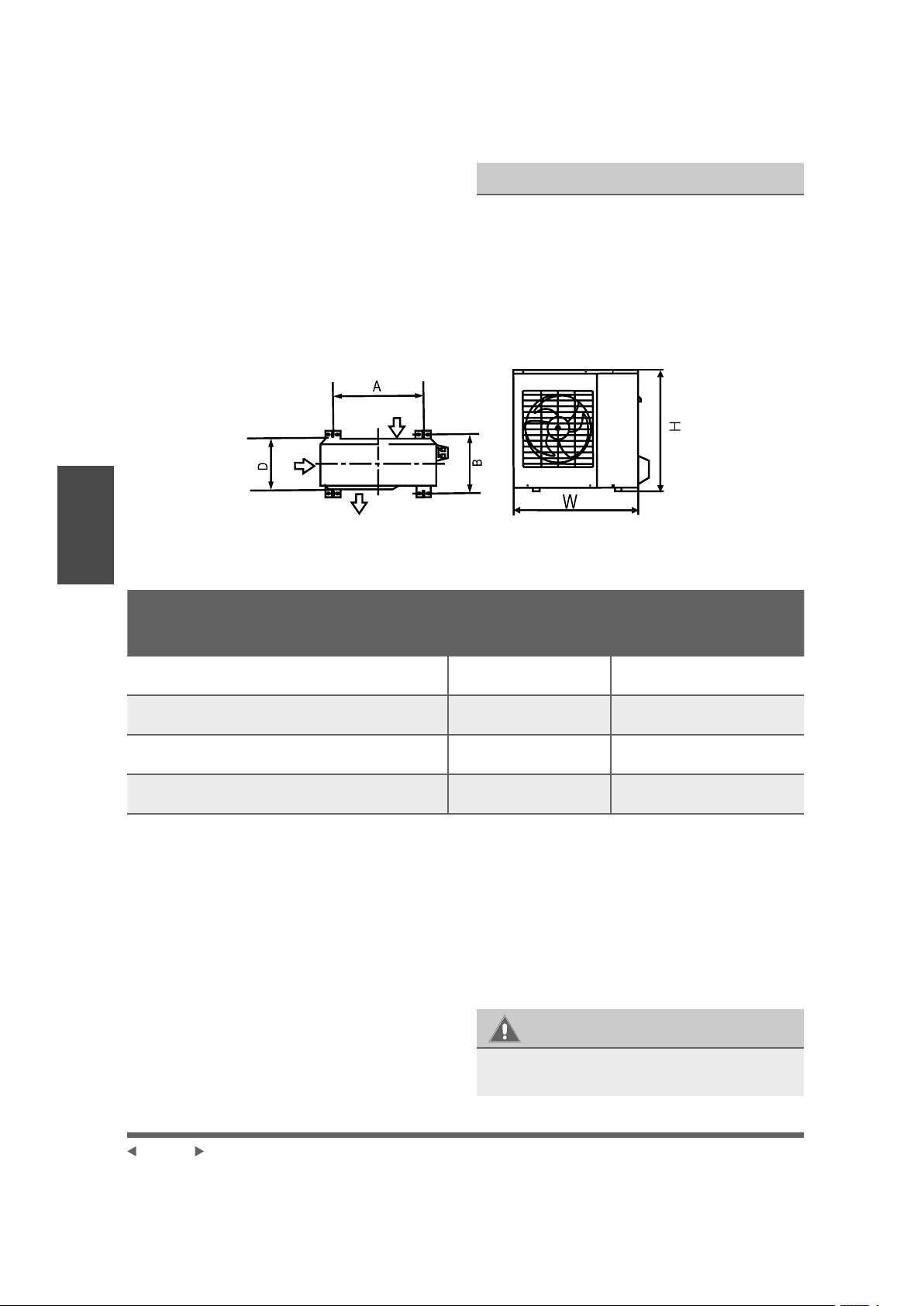

УСТАНОВОЧНЫЕ РАЗМЕРЫ БЛОКА

Ниже приведен перечень размеров различных
блоков и расстояние между монтажными
опорами. Подготовьте монтажное основание
для блока в соответствии с приведенными далее
размерами.

Вход воздуха

Вход
воздуха

наружного блока

Монтаж

Выход воздуха

Рис. 4.5

Габариты наружного блока (мм) Установочные размеры

ШхВхГ Расстояние А (мм) Расстояние В (мм)

700x550x270 450 260

770x555x300 487 298

800x554x333 514 340

845x702x363 540 350

Для установки блока на основании или на
бетонной монтажной платформе, выполните
следующие действия.

1. Отметьте положение четырех анкерных
болтов на основе размеров, приведенных

6. Отверните гайки с анкерных болтов
иустановите наружный блок на болты.

7. Наденьте шайбы на все анкерные болты,
затем наверните гайки.

8. С помощью ключа затяните гайки до упора.

втаблице установочных размеров блоков.

2. Просверлите отверстия для анкерных болтов.

3. Очистите отверстия от бетонной пыли.

4. Наверните гайку на конец каждого анкерного
болта.

5. Забейте анкерные болты в просверленные

ОПАСНО!

ПРИ СВЕРЛЕНИИ БЕТОНА РЕКОМЕНДУЕТСЯ
ИСПОЛЬЗОВАТЬ ЗАЩИТНЫЕ ОЧКИ.

отверстия.

Стр. 22

Для установки блока на настенный кронштейн
выполните следующие действия.

ВНИМАНИЕ!

Перед монтажом настенного блока убедитесь
в том, что стена выполнена из кирпича, бетона
или аналогичного прочного материала. Стена
должна быть способна выдержать вес, не менее
чем в четыре раза превосходящий вес блока.

1. Отметьте положение отверстий кронштейна
на основе размеров, приведенных в таблице
установочных размеров блоков.

2. Просверлите отверстия для анкерных болтов.

3. Очистите отверстия от пыли и мусора.

4. Наденьте шайбу и наверните гайку на конец
каждого анкерного болта.

5. Вверните анкерные болты в отверстия
монтажных кронштейнов, установите
монтажные кронштейны на место и забейте
анкерные болты в стену.

6. Убедитесь в том, что монтажные кронштейны
расположены горизонтально.

7. Осторожно поднимите блок и поместите
монтажные опоры блока на кронштейны.

8. Надежно прикрепите блок к кронштейнам
болтами.

СНИЖЕНИЕ ВИБРАЦИИ НАСТЕННОГО БЛОКА

Если это допустимо, настенный блок можно
смонтировать с резиновыми прокладками для
снижения вибрации и шума.

Шаг 4. Подключить сигнальный и силовой кабели

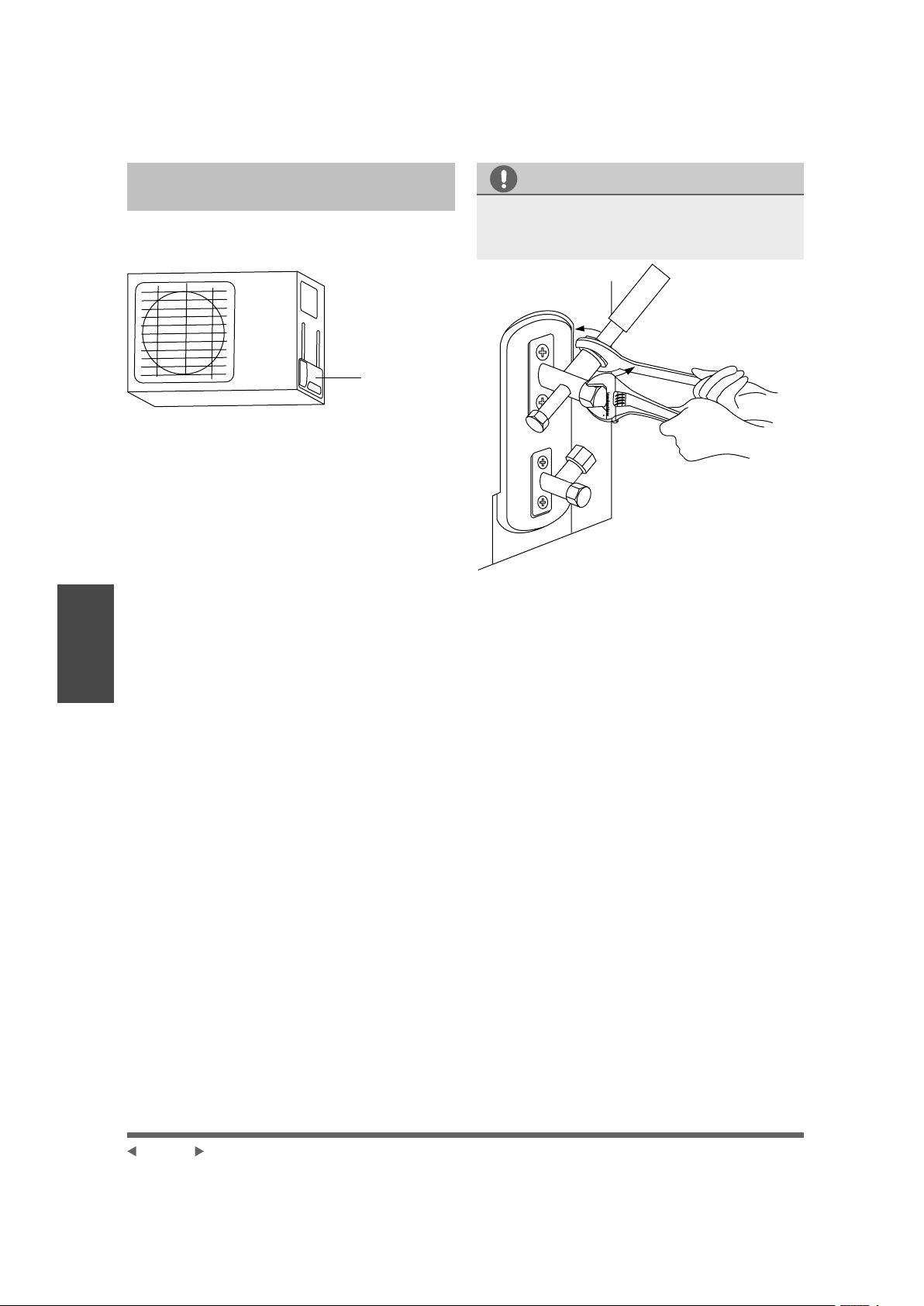

Клеммная колодка наружного блока защищена

крышкой электрического щитка, расположенной
на боковой стенке блока. На внутренней стороне
крышки электрического щитка напечатана
подробная электрическая схема.

ПРОЧТИТЕ ЭТИ ПРАВИЛА
ПЕРЕД НАЧАЛОМ
ЭЛЕКТРОМОНТАЖНЫХ РАБОТ

1. Электропроводка должна выполняться квали­фицированным электриком и соответствовать
национальным и местным стандартам.

2. Все электрические соединения должны быть
выполнены в соответствии со схемой электри
ческих соединений, расположенной на боковых
панелях внутреннего и наружного блоков.

3. В случае возникновения серьезных проблем с
обеспечением безопасности электропитания
немедленно прекратите работу. Объясните
причину заказчику и прекратите работы по
монтажу блока, пока проблемы с обеспечени
ем безопасности не будут устранены.

4. Напряжение питания должно находиться
впределах 90–100% от номинального. Недо
статочная мощность электропитания может
привести к поражению электрическим током
или воспламенению.

5. Если электропитание подключается через
стационарную электропроводку, установите
устройство защиты от перенапряжения и
выключатель питания, рассчитанные на ток
в1,5раза превышающий максимальный потре
бляемый блоком ток.

6. Если электропитание подключается через
стационарную электропроводку, установите в
цепь электропитания размыкатель или автома
тический выключатель, отключающий все фазы
питания, при этом расстояние между разом
кнутыми контактами должно составлять не
менее 3 мм. Квалифицированный специалист
должен использовать сертифицированный ав
томатический выключатель или размыкатель.

7. Подключайте блок только к розетке индивиду­альной линии. Запрещается подключать к этой
розетке другие электрические приборы.

8. Обязательно должным образом заземлите
кондиционер.

9. Все соединения должны выполняться надежно.
Неплотные соединения могут вызвать перегрев
клемм, что приведет к сбою в работе изделия и
может стать причиной воспламенения.

10. Провода не должны касаться или прижиматься к
трубопроводу хладагента, компрессору или к дви
жущимся частям, расположенным внутри блока.

11. Если блок снабжен вспомогательным элек­трическим нагревателем, он должен быть
установлен на расстоянии не менее 1 метра от
легковоспламеняющихся материалов.

-

-

-

-

наружного блока

Монтаж

-

-

-

-

Стр. 23

ОПАСНО!

ПЕРЕД НАЧАЛОМ ЭЛЕКТРОМОНТАЖНЫХ ИЛИ
ЭЛЕКТРОТЕХНИЧЕСКИХ РАБОТ ОТКЛЮЧИТЕ

ОБРАТИТЕ ВНИМАНИЕ НА ФАЗОВЫЙ ПРОВОД

При обжатии проводов следует отличать
фазовый провод («L») от остальных проводов.

СЕТЕВОЕ ПИТАНИЕ.

1. Подготовьте кабель для подключения.

ОПАСНО!

ЭЛЕКТРОПРОВОДКА ДОЛЖНА БЫТЬ

ИСПОЛЬЗУЙТЕ СООТВЕТСТВУЮЩИЙ КАБЕЛЬ

ВЫПОЛНЕНА В СТРОГОМ СООТВЕТСТВИИ
СЭЛЕКТРИЧЕСКОЙ СХЕМОЙ, РАСПОЛОЖЕННОЙ

• Силовой кабель для прокладки в
помещении (если применимо): H05VV-F или

НА ВНУТРЕННЕЙ СТОРОНЕ КРЫШКИ
ЭЛЕКТРИЧЕСКОГО ЩИТКА НАРУЖНОГО БЛОКА.

H05V2V2-F

• Силовой кабель для прокладки вне
помещения: H07RN-F

• Сигнальный кабель: H07RN-F

2. Отверните винты на крышке электрического
щитка и снимите крышку.

3. Отверните кабельный зажим, расположенный под
клеммной колодкой, и отложите его в сторону.

наружного блока

Монтаж

Минимальные поперечные сечения силового

исигнального кабелей

Северная Америка

Ток потребления (А)

10 18

13 16

18 14

25 12

30 10

Провод по стандарту

AWG

4. Совместите цвета проводов / этикетки
сметками на клеммной колодке и надежно
прикрепите винтом U-образный наконечник
каждого провода к соответствующей клемме.

5. Проверьте надежность каждого соедине­ния, затем оберните провода вокруг, чтобы
предотвратить попадание дождевой воды
наклеммную колодку.

6. Прикрепите кабель к блоку кабельным зажи­мом. Надежно закрепите кабельный зажим
винтами.

7. Изолируйте неиспользуемые провода по­ливинилхлоридной изоляционной лентой.

Другие регионы

Номинальный ток

потребления (А)

>3 и ≤6 0,75

>6 и ≤10 1

>10 и ≤16 1,5

>16 и ≤25 2,5

>25 и ≤32 4

>32 и ≤40 6

поперечное сечение

Номинальное

2

(мм

)

Онине должны соприкасаться с металличе­скими или токопроводящими частями.

8. Установите на место крышку электрического
щитка на боковую сторону блока и закрепите
ее винтами.

Крышка

a. С помощью устройства для зачистки

проводов снимите резиновую оболочку
с обоих концов кабеля и откройте
приблизительно 15 см находящихся внутри

проводов.
b. Снимите изоляцию с концов проводов.
c. С помощью обжимных щипцов обожмите

наконцах проводов U-образные

наконечники.

Стр. 24

Рис. 4.6

Соединение трубопровода хладагента

6

Замечание относительно длины трубопровода

Длина трубопровода хладагента влияет на характеристики и энергоэффективность блока.
Номинальная эффективность проверена с блоками с длиной трубы 5 метров.

См. таблицу ниже, где указана максимальная длина и перепад высот трубопровода

Максимальная длина и перепад высот трубопровода хладагента для различных моделей

Модель Производительность (БТЕ/ч) Макс. длина (м) Макс. перепад высот (м)

< 15 000 25 10

Инверторная

сплит-система

с хладагентом R410A

Инструкции по соединению
трубопровода хладагента

Шаг 1. Отрезать трубы
При подготовке труб хладагента особое

внимание уделяйте правильной резке
иразвальцовке. Это обеспечит эффективную
работу и сведет к минимуму необходимость
последующего технического обслуживания.

1. Измерьте расстояние между внутренним
инаружным блоками.

≥ 15 000 и < 24 000 30 20
≥ 24000 и < 36000 50 25
≥ 36000 и < 60000 65 30

2. С помощью трубореза отрежьте трубу
несколько большей длины, чем измеренное
расстояние.

3. Труба должна быть отрезана строго
подуглом 90°. Примеры неправильно
отрезанных труб показаны на рис. 5.1.

хладагента

Подсоединение

трубопровода

Рис. 5.1

Стр. 25

хладагента

НЕ ДЕФОРМИРУЙТЕ ТРУБУ
ВО ВРЕМЯ РЕЗКИ!

Соблюдайте особую осторожность, чтобы
не повредить, не деформировать и не смять
трубу во время резки. Это значительно снизит
тепловые характеристики кондиционера.

Шаг 2. Зачистить края
Заусенцы могут нарушить уплотнение

соединения трубопровода хладагента.
Ихнеобходимо полностью удалить.

1. Удерживайте трубу наклоненной вниз, чтобы
предотвратить попадание заусенцев в трубу.

2. С помощью развертки или инструмента для
снятия заусенцев удалите все заусенцы с
места разреза трубы.

Труба

Подсоединение

трубопровода

Наклонить вниз

Конусная гайка

Медная труба

Рис. 5.3

4. Снимите поливинилхлоридную ленту
с концов трубы, когда будете готовы
выполнить развальцовку.

5. Зажмите форму для развальцовки на конце
трубы. Конец трубы должен выступать
закрай формы для развальцовки согласно
размерам, указанным в следующей таблице.

Развертка

Рис. 5.2

Шаг 3. Развальцеать концы труб
Правильная развальцовка имеет большое

значение для герметичного уплотнения.

1. После удаления заусенцев с места
разреза трубы герметично закройте
концы поливинилхлоридной лентой,
чтобы предотвратить попадание в трубу
посторонних материалов.

2. Поместите трубу в теплоизоляционный
материал.

3. Наденьте конусные гайки на оба конца
трубы. Гайки должны быть ориентированы
вправильном направлении, поскольку после
развальцовки гайки нельзя будет надеть или
изменить их ориентацию. См. рис. 5.3.

Стр. 26

Рис. 5.4

ДЛИНА ВЫСТУПАЮЩЕГО ЗА ФОРМУ

ДЛЯРАЗВАЛЬЦОВКИ КОНЦА ТРУБЫ

Наружный диаметр

трубы (мм)

Ø 6,35 (Ø 0.25") 0,7 (0,0275") 1,3 (0,05")

Ø 9,52 (Ø 0.25") 1,0 (0,04") 1,6 (0,063")

Ø 12,7 (Ø 0.5") 1,0 (0,04") 1,8 (0,07")

Ø 16 (Ø 0.63") 2,0 (0,078") 2,2 (0,086")

Форма для
развальцовки

А (мм)

Мин. Макс.

Рис. 5.5

Труба

6. Установите инструмент для развальцовки
наформу.

7. Поворачивайте рукоятку инструмента для
развальцовки против часовой стрелки, пока
труба не будет полностью развальцована.

8. Снимите инструмент для развальцовки
иформу для развальцовки, затем осмотрите
конец трубы и убедитесь в отсутствии
трещин и ровности развальцовки.

Шаг 4. Соединить трубы
Соблюдайте осторожность при соединении

труб хладагента, не прикладывайте чрезмерный
крутящий момент и не допускайте деформации
трубопровода. Сначала соедините трубу низкого
давления, затем трубу высокого давления.

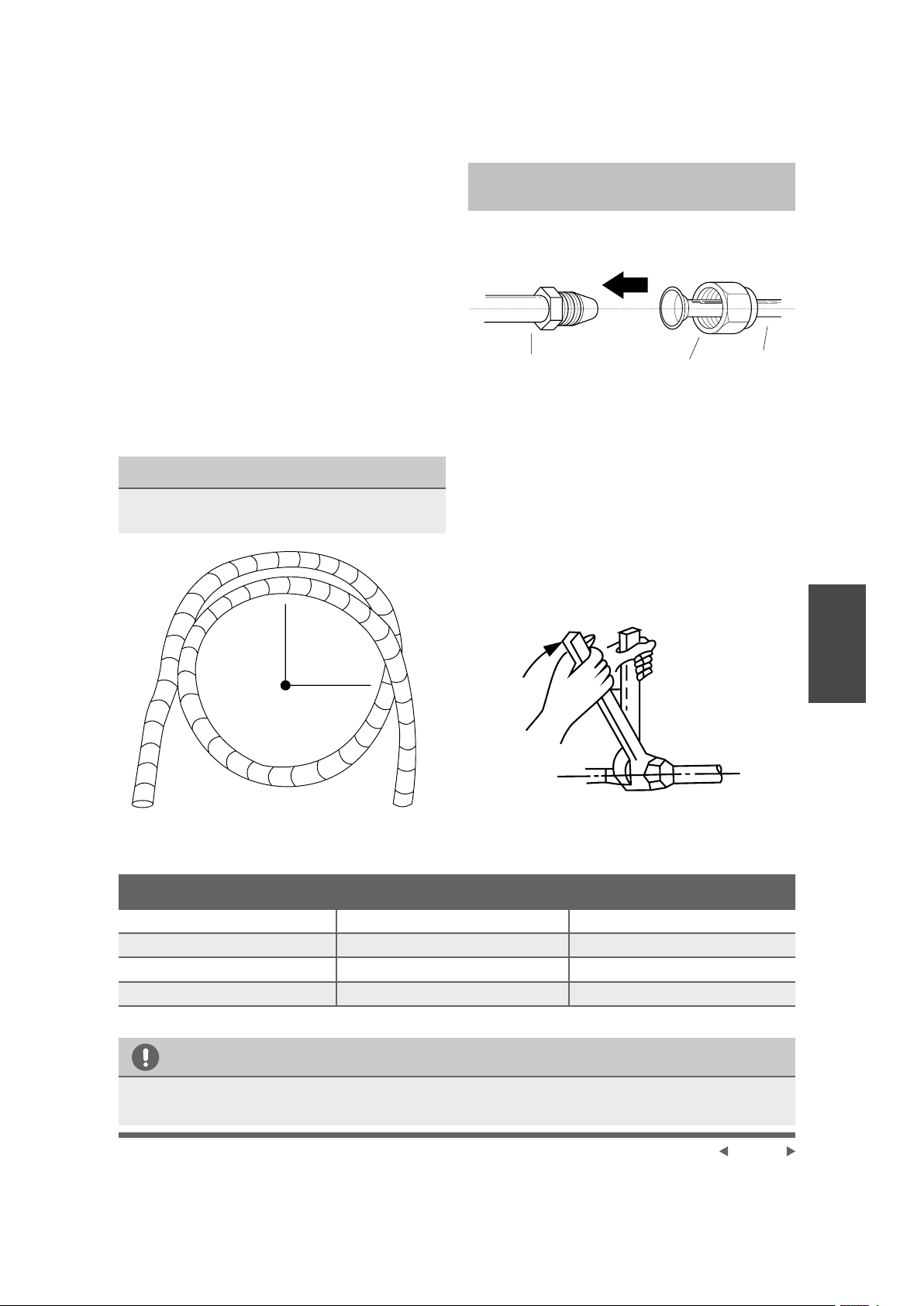

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА

Минимальный радиус изгиба трубопровода
хладагента составляет 10 см (см. рис. 5.6).

Инструкции по присоединению
трубопровода к внутреннему блоку

1. Совместите центры двух соединяемых труб.
См. рис. 5.7.

Труба внутреннего

блока

Конусная

гайка

Рис. 5.7

2. Затяните конусную гайку от руки до упора.

3. Захватите ключом гайку на патрубке блока.

4. Надежно удерживая гайку на патрубке
блока, динамометрическим ключом затяните
конусную гайку с моментом затяжки,
указанным в следующей таблице. Слегка
ослабьте конусную гайку, затем затяните
снова.

Труба

хладагента

Подсоединение

трубопровода

Радиус 10 см (4”)

Рис. 5.6

Рис. 5.8

МОМЕНТЫ ЗАТЯЖКИ

Наружный диаметр трубы (мм) Момент затяжки (Н·см)

Ø 6,35 (Ø 0.25") 1 500 1600

Ø 9,52 (Ø 0.25") 2500 2600

Ø 12,7 (Ø 0.5") 3500 3600

Ø 16 (Ø 0.63") 4500 4700

Дополнительный момент затяжки

(Н·см)

НЕ ПРИКЛАДЫВАЙТЕ ЧРЕЗМЕРНЫХ УСИЛИЙ ПРИ ЗАТЯЖКЕ

Чрезмерное усилие может привести к разрушению гайки или повреждению трубопровода
хладагента. Не превышайте моменты затяжки, указанные в приведенной выше таблице.

Стр. 27

хладагента

Инструкции по присоединению
трубопровода к наружному блоку

1. Отверните крышку вентиля, расположенную
сбоку наружного блока (см. рис. 5.9).

Рис. 5.9

2. Снимите защитные колпачки с концов
вентилей.

3. Совместите развальцованные трубы с
каждым вентилем и затяните конусную гайку
от руки до упора.

4. Захватите ключом корпус вентиля.
Незахватывайте ключом гайку, которая

Подсоединение

трубопровода

уплотняет сервисный вентиль (cм. рис. 5.10).

ЗАХВАТИТЕ КЛЮЧОМ КОРПУС ВЕНТИЛЯ

Если конусную гайку затягивать слишком
сильно, могут отломиться другие детали
вентиля.

Крышка вентиля

Рис. 5.10

5. Пользуйтесь динамометрическим ключом.
Удерживая корпус вентиля, затяните
конусную гайку с рекомендованным
моментом.

6. Слегка ослабьте конусную гайку, затем
затяните снова.

7. Повторите действия пунктов 3-6
применительно к остальным трубам.

Стр. 28

Удаление воздуха

7

Подготовка и меры предосторожности

Наличие воздуха и других посторонних
веществ в холодильном контуре может
вызвать резкий рост давления, это может
привести к повреждению кондиционера,
снижению эффективности и стать причиной
травм. Спомощью вакуумного насоса и
распределителя откачайте холодильный контур
и удалите из системы неконденсирующиеся газы
и влагу.
Откачку следует выполнять после
первоначального монтажа и при перемещении
блока.

ПЕРЕД НАЧАЛОМ ОТ КАЧКИ

Убедитесь, что трубы высокого и низкого

давления между внутренним и наружным
блоками присоединены правильно —
всоответствии с разделом «Соединение
трубопроводов хладагента» данного
руководства.

Убедитесь в правильности выполнения

электропроводки.

Инструкции по удалению воздуха

Перед использованием распределителя
ивакуумного насоса прочтите соответствующие
инструкции по эксплуатации, чтобы
ознакомиться с правильным порядком
ихприменения.

–760 мм рт. ст.

Вентиль низкого

давления

Шланг высокого давления /

заправочный шланг

1. Присоедините заправочный шланг
распределителя к сервисному порту вентиля
низкого давления наружного блока.

2. Соедините еще одним заправочным шлангом
распределитель и вакуумный насос.

Распределитель

Вакуумметр

Вентиль низкого давления

Рис. 6.1

Манометр

Вентиль высокого
давления

Заправочный шланг

Вакуумный
насос

Удаление

воздуха

Стр. 29

3. Откройте вентиль низкого давления нарас­пределителе. Вентиль высокого давления

Конусная гайка

Рис. 6.2

должен быть закрыт.

4. Включите вакуумный насос и откачайте систему.

5. Дайте вакуумному насосу поработать не ме­нее 15 минут или до тех пор, пока вакуумметр
не покажет значение –760 мм рт. ст. (-105 Па).

6. Закройте вентиль низкого давления распре­делителя и выключите вакуумный насос.

Колпачок

7. Подождите 5 минут и убедитесь в том, что
давление в системе не меняется.

8. Если давление в системе изменилось, см.
информацию по проверке отсутствия
утечек в разделе «Проверка отсутствия
утечек газа». Если давление в системе не
изменилось, отверните колпачок вентиля
высокого давления.

9. Вставьте шестигранный ключ в вентиль
высокого давления, затем откройте вентиль,
повернув ключ на 1/4 оборота против часовой

Корпус вентиля

Шток вентиля

11. Отсоедините заправочный шланг от сервис­ного порта.

12.

С помощью шестигранного ключа полностью
откройте клапаны высокого и низкого давления.

13.

Затяните колпачки всех трех вентилей (сервис­ного порта, высокого давления и низкого давле­ния) от руки. При необходимости затем можно
затянуть их динамометрическим ключом.

стрелки. Слушайте, как газ выходит из систе­мы, затем через 5 секунд закройте вентиль.

ШТОКИ ВЕНТИЛЕЙ ОТКРЫВАЙТЕ ОСТОРОЖНО

10. Следите за показаниями манометра в тече­ние одной минуты и убедитесь в том, что
давление в системе не меняется. Манометр
должен показывать давление несколько
выше атмосферного.

При открытии штоков вентилей поворачивайте
шестигранный ключ, пока шток не дойдет
до упора. Не пытайтесь с усилием открывать
вентиль дальше.

Замечания относительно заправки дополнительного количества хладагента

В зависимости от длины труб, некоторые системы требуют дополнительной заправки хладагента.
Стандартная длина труб варьируется в зависимости от местных норм. Например, для Северной

Удаление

воздуха

Америки стандартная длина длина трубы составляет 7,5 м.
В других регионах стандартная длина трубы принята равной 5 м. Расчет дополнительного количество
хладагента выполняется по следующей формуле.Откачку следует выполнять после первоначального
монтажа и при перемещении блока.

ДОПОЛНИТЕЛЬНОЕ КОЛИЧЕСТВО ХЛАДАГЕНТА В ЗАВИСИМОСТИ ОТ ДЛИНЫ ТРУБЫ

Длина

соединительной

трубы (м)

≤ стандартной

длины трубы

Способ

вакуумирования

Вакуумный насос Н/П

Жидкостная труба Ø 6,35 (Ø 0.25")

Дополнительное количество хладагента

Жидкостная труба: Ø 9,52 (Ø 0.25")

Хладагент R410A для моделей

> стандартной

длины трубы

Вакуумный насос

синверторной технологией:

(длина трубы – стандартная длина) × 15 г/м

Хладагент R410A для моделей

сфиксированной частотой:

(длина трубы – стандартная длина) × 20 г/м

ВНИМАНИЕ!

НЕ СМЕШИВАЙТЕ различные хладагенты.

Стр. 30

Хладагент R410A для моделей

синверторной технологией:

(длина трубы – стандартная длина) × 30 г/м

Хладагент R410A для моделей

сфиксированной частотой:

(длина трубы – стандартная длина) × 40 г/м

Проверка электрооборудования
иотсутствия утечек газа

8

Проверка электробезопасности

После монтажа убедитесь в том, что
электропроводка выполнена в соответствии
с местными и государственными нормами
исогласно данной инструкции по монтажу.

ПЕРЕД ТЕСТОВЫМ ЗАПУСКОМ

Проверьте надежность заземления
Осмотрите цепи заземления и измерьте
сопротивление заземления соответствующим
прибором. Сопротивление заземления
недолжно превышать 4 Ом.
Примечание: в некоторых регионах США
этотребование не является необходимым.

ВО ВРЕМЯ ТЕСТИРОВАНИЯ

Проверьте систему на отсутствие утечки тока
Во время тестирования проведите тщательную
проверку на отсутствие утечек с помощью
мультиметра и электрического зонда или
аналогичного прибора.
При обнаружении утечки немедленно
выключите блок и обратитесь
кквалифицированному электрику для
нахождения и устранения причины утечки.
Примечание: в некоторых регионах США
этотребование не является необходимым.

ОПАСНО!
РИСК ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ

ЭЛЕКТРОПРОВОДКА ДОЛЖНА ВЫПОЛНЯТЬСЯ
КВАЛИФИЦИРОВАННЫМ ЭЛЕКТРИКОМ И
СООТВЕТСТВОВАТЬ НАЦИОНАЛЬНЫМ И
МЕС ТНЫМ С ТАНДАРТАМ.

Проверка отсутствия утечки газа

Для проверки утечки газа используются два
метода.

С применением мыла и воды.
С помощью мягкой кисти нанесите раствор

мыла или жидкого моющего средства на
все соединения трубопровода наружного
и внутреннего блоков. Наличие пузырьков
указывает на утечку.

С помощью течеискателя
Инструкции по правильному использованию

течеискателя приведены в инструкции по
эксплуатации прибора.

ДЕЙСТВИЯ ПОСЛЕ ПРОВЕРКИ ОТСУТСТВИЯ
УТЕЧЕК ГА ЗА

После завершения проверки отсутствия утечек
во всех соединениях труб установите на место
крышку вентиля наружного блока.

электрооборудования

иотсутствия

утечек газа

Проверка

Стр. 31

Тестовой запуск

9

Действия перед тестовым запуском

Тестовой запуск следует проводить только
после выполнения следующих действий.

• Проверка электробезопасности.
Убедитесь в безопасности и правильности
функционирования электрической системы.

• Проверка отсутствия утечек газа. Проверьте
все соединения с конусными гайками и
убедитесь в отсутствии утечек в системе.

• Убедитесь в том, что вентили газа
ижидкости (высокого и низкого давления)
полностью открыты.

Инструкции по тестовому запуску

Тестовой запуск необходимо проводить
втечение не менее 30 минут.

1. Подключите электропитание к блоку.

2. Нажмите кнопку «ON/OFF» на ПДУ
длявключения кондиционера.

3. Нажимайте кнопку MODE [Режим], чтобы
последовательно выбрать следующие
функции:

• COOL [Охлаждение]. Выберите минимально
возможную температуру;

• HEAT [Нагрев]. Выберите максимально
возможную температуру.

4. Дайте кондиционеру поработать в каждом
режиме в течение 5 минут и проверьте
следующее.

Перечень необходимых

проверок

Электрические утечки

отсутствуют

Блок заземлен должным

образом

Все электрические

клеммы закрыты

должным образом

Внутренний и наружный

блоки надежно

закреплены

Утечки в соединениях

труб отсутствуют

Вода из дренажного

шланга стекает должным

образом

Все трубы должным

образом изолированы

Блок в режиме COOL

[Охлаждение] работает

должным образом

Блок в режиме HEAT

[Нагрев] работает

должным образом

Жалюзи внутреннего

блока перемещаются

должным образом

Внутренний блок

отвечает на команды

пульта ДУ

Проверка пройдена/

не пройдена

Наружный

блок

(2):

Внутренний

блок

(2):

Тестовой

запуск

Стр. 32

ПОВТОРНАЯ ПРОВЕРКА СОЕДИНЕНИЙ ТРУБ

Во время работы давление в холодильном
контуре возрастает. Это может привести
к появлению течей, которых не было при
первичной проверке герметичности. Вовремя
тестового запуска еще раз проверьте
отсутствие утечек во всех соединениях
трубопровода хладагента. См. инструкции
вразделе «Проверка на отсутствие утечек».

5. После успешного завершения тестового
запуска и успешного прохождения всех
проверок, указанных в Перечне необходимых
проверок, выполните следующее.

a. С помощью пульта ДУ восстановите
нормальную рабочую температуру
для блока.
b. Оберните теплоизолирующей лентой
соединения трубы хладагента, которые
были оставлены открытыми при
монтаже внутреннего блока.

ЕСЛИ ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ
НИЖЕ 17 °C

Если температура наружного воздуха менее
17 °C, режим COOL [Охлаждение] нельзя
включить с помощью пульта ДУ. В этом случае
для проверки функционирования режима
COOL [Охлаждение] следует воспользоваться
кнопкой MANUAL CONTROL [Ручное
управление].

1. Поднимайте переднюю панель внутреннего
блока, пока она не зафиксируется на месте
со щелчком.

2. Кнопка MANUAL CONTROL [Ручное
управление] расположена с правой стороны
блока. Чтобы перейти в режим COOL
нажмите кнопку 2 раза (см. рис. 8.1).

3. Выполните тестовой запуск обычным
образом.

Кнопка ручного управления

Рис. 8.1

Стр. 33

Тестовой

запуск

Указания по утилизации на территории ЕС

Данное устройство содержит хладагент и другие потенциально опасные материалы. При утилизации
данного устройства согласно законодательству должны применяться специальные методы сбора
ипереработки. Не утилизируйте данное изделие вместе с бытовыми отходами и несортированными
городскими отходами.

Предусмотрены следующие варианты утилизации подобных устройств:

• сдача в предписанный пункт сбора электронного оборудования, отслужившего свой срок;

• бесплатная сдача старого устройства предприятию розничной торговли при покупке нового;

• бесплатная сдача старого устройства производителю;

• сдача в сертифицированный пункт сбора металлолома.

СПЕЦИАЛЬНОЕ УВЕДОМЛЕНИЕ

Оставление данного устройства в лесу или в иной естественной среде подвергает опасности
здоровье людей и состояние экологии. Опасные вещества могут попасть в грунтовые воды,
авместе с ними — в производимые продукты питания.

10

по утилизации

Информация

Стр. 34

В целях улучшения качества продукции конструкция и технические характеристики могу т
изменяться без предварительного уведомления. Более подробную информацию можно получить
удистрибьютора или производителя.

CS367I-MB

16122000002393

20150825

Стр. 35
