MANUAL DE INSTALACIÓN, USUARIO Y CONTROL REMOTO

SPLIT

Conjunto MSAUC-36H-01M

Unidad exterior MSAUO-36H-01M

Unidad interior MSAUI-36H-01M

Por favor lea atentamente el manual del usuario antes de utilizar el producto.

midea.com.ar

programe su aire

Ahorre energía

acondicionado en:

24°C

Programarlo a menor temperatura no enfría más rápido el ambiente. Mantenga cerradas ventanas y puertas. Apague el equipo cuando no lo necesita. Limpie el filtro cada 3 meses. Utilice la función de programación para encendido/apagado programado.

GUÍA PARA EL DESECHO DEL EQUIPO

Este electrodoméstico contiene refrigerante y otros materiales potencialmente peligrosos. Cuando se deseche el mismo, la ley impone un tratamiento especial de recolección. No se deshaga de este equipo

como desechos hogareños o desechos municipales sin clasiﬁcar.

Cuando deseche la unidad, usted tiene las siguientes opciones:

• Lleve el equipo a una instalación municipal de recolección de desechos electrónicos.

• Venda el electrodoméstico a un vendedor de chatarra certiﬁcado.

NOTA ESPECIAL

Arrojar este electrodoméstico en un bosque u otros lugares naturales, pone en peligro su salud y es malo

para el medio ambiente. Sustancias dañinas pueden ﬁltrase en la tierra o agua y entrar en la cadena de

alimentación.

ÍNDICE

MANUAL DE INSTALACIÓN

Precauciones de seguridad Accesorios

........................................................................................................................................................................................7

Sumario de instalación - unidad interior Partes de la unidad

.......................................................................................................................................................................10

Instalación de la unidad interior Instalación de la unidad exterior Conexión de la tubería de refrigerante Evacuación de aire

.......................................................................................................................................................................27

Chequeo de pérdidas de gas o corriente Prueba de funcionamiento

..........................................................................................................................................................6

...............................................................................................................................................11

..............................................................................................................................................19

........................................................................................................................................................30

MANUAL DE USUARIO

Lea antes de poner en funcionamiento Operación Cuidado Solución de problemas

......................................................................................................................................................................................37

...........................................................................................................................................................................................41

................................................................................................................................................................43

Pág. 4

..................................................................................................................................8

..................................................................................................................................24

................................................................................................................................29

Pág. 32

..................................................................................................................................34

MANUAL DEL CONTROL REMOTO

Manejo del control remoto

Especiﬁcaciones del control remoto

Función de los botones Uso de los botones

.......................................................................................................................................................................52

........................................................................................................................................................46

.......................................................................................................................................47

..............................................................................................................................................................48

Pág. 45

MANUAL DE INSTALACIÓN

SPLIT

PRECAUCIONES DE SEGURIDAD

Instalación

Lea las precauciones de seguridad antes de la instalación

Una instalación incorrecta causada por ignorar las instrucciones puede causar daños severos o heridas.

La seriedad del daño potencial está clasiﬁcada como

una Advertencia o una Precaución.

ADVERTENCIA

Este símbolo indica que ignorar estas instrucciones puede causar muerte o heridas graves.

PRECAUCIÓN

Este símbolo indica que ignorar estas instrucciones puede causarle lesiones o daños a su propiedad.

Este símbolo indica que jamás se debe realizar la acción indicada.

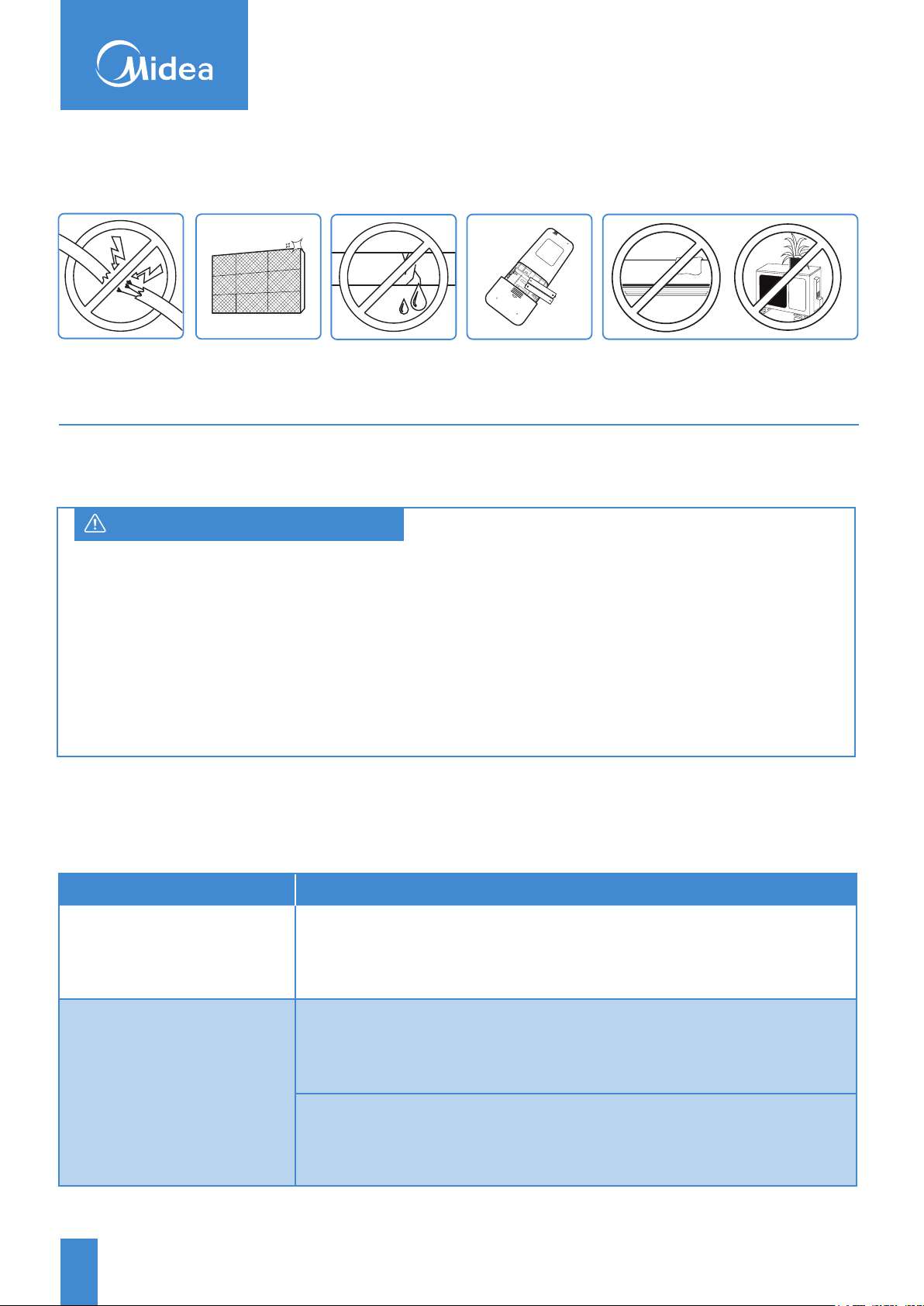

ADVERTENCIAS

No modiﬁque y no utilice alargues para el cable

de alimentación.

No conecte electrodomésticos adicionales al tomacorriente en el que se encuentra conectada la unidad. Una conexión inadecuada o insuﬁciente puede causar fuego o riesgo eléctrico.

Cuando conecte la tubería del refrigerante, no deje que ninguna sustancia o gases que no sean

otros que el refrigerante especiﬁcado entren en

el equipo. La presencia de gases o sustancias ajenas generan que baje la capacidad del equipo y pueden causar una presión elevada en el ciclo de refrigeración. Esto puede causar una explosión y heridas.

No permita que niños jueguen con el aire acondicionado. Los mismos deben estar supervisados cuando estén con la unidad.

La instalación debe ser realizada por un vendedor o especialista autorizado. Instalaciones incorrectas puede causar pérdidas de agua, descarga eléctrica o fuego.

La instalación se debe realizar según las instrucciones de instalación. Instalaciones incorrectas puede causar pérdidas de agua, descarga eléctrica o fuego.

Contacte un técnico especialista en service para la refacción o mantenimiento del equipo.

Utilice sólo los accesorios, partes y piezas especíﬁcas

incluídos para la instalación. La utilización de partes irregulares puede causar pérdidas de agua, descarga eléctrica o fuego.

Instale la unidad en una ubicación ﬁrme que pueda

soportar el peso de la misma. Si la ubicación del aire no soporta el peso, este se puede caer y causar daños o heridas.

Para toda la instalación eléctrica, siga las normas correspondientes a su país y las instrucciones del manual. Debe utilizar un circuito independiente y no conectar electrométricos adicionales en el tomacorrientes donde se encuentra conectada la unidad.

Una corriente eléctrica insuﬁciente puede causar una

descarga eléctrica o un incendio.

Para la conexión eléctrica, use los cables especiﬁcados. Conecte los cables ﬁrmemente y asegúrelos para

prevenir que se dañe la placa del terminal. Las conexiones eléctricas mal instaladas pueden sobrecalentar y causar un descarga eléctrica o incendio.

Todo el cableado debe estar acomodado apropiadamente para asegurar que la tapa de la placa de control cierre de forma apropiada. Si la misma no cierra correctamente, puede generar corrosión y causar que las conexiones se calienten, generando la posibilidad de un descarga eléctrica o incendio.

En ciertos ambientes funcionales, como cocinas, habitaciones con servidores, etc. Se recomienda el uso

de unidades especíﬁcas para cada ambiente.

Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, el agente de service o

una persona con caliﬁcaciones similares para evitar

riesgos.

Este electrodoméstico puede ser utilizado por niños mayores a 9 años y personas con capacidades físicas, sensoriales o mentales disminuídas si se les brinda supervisión o las instrucciones apropiadas para el uso de la unidad de forma segura y entienden los riesgos

involucrados. Los niños no deben jugar con el electrodoméstico. La limpieza y mantenimiento del equipo no debe ser realizada por niños sin supervisión.

PRECAUCIONES

No instale la unidad en un lugar donde pueda estar expuesta a pérdidas de gas combustible. El mismo puede acumularse alrededor de la unidad y generar un incendio.

No utilice su aire acondicionado en una habitación con humedad alta como baños o lavaderos. Una sobre exposición al agua puede causar cortocircuito en los componentes eléctricos.

Este producto debe estar apropiadamente conectado a tierra al momento de la instalación, de lo contrario puede recibir una descarga eléctrica.

Instale la tubería de drenaje de acuerdo con las instrucciones en este manual. Un drenaje inapropiado puede causar daños por humedad en su propiedad.

NOTA

Acerca de los gases ﬂuorados

• Este aire acondicionado contiene gases ﬂuorados. Para información especíﬁca acerca del tipo de gas y la cantidad, por favor reﬁérase a la

etiqueta relevante en la misma unidad.

• La instalación, service, mantenimiento y reparaciones de esta unidad deben ser realizados por técnicos especializados.

• La desinstalación y el reciclado de la unidad deben ser realizados por un técnico certiﬁcado.

• Si el sistema tiene un detector de pérdidas

instalado, debe chequearse de pérdidas al menos cada 12 meses.

• Cuando la unidad es veriﬁcada por pérdidas, se

recomienda guardar registro de todos los chequeos realizados.

Instalación

ACCESORIOS

La unidad de aire acondicionado viene con las siguientes piezas adjuntas. Utilice todas las partes y accesorios para instalar el aire acondicionado. Una instalación incorrecta puede llevar a pérdidas, descarga eléctrica, incendios o una falla en el equipo.

Nombre Forma Cantidad

Placa de montaje

Tarugo

Tornillo de montaje para la placa de montaje (ST 3,9 x 25)

Control Remoto

Tornillo de montaje para el soporte del control remoto (ST 2,9 x 10)

Soporte del control remoto

Sellador

Parte

opcional

Junta de drenaje

Ensamblaje de las tuberías de conexión

Manual

Conexiones del líquido

Conexiones del gas

Usuario, Instalación y

Control Remoto

Ø 9.52 Espesor: 0.8

Ø 19 Espesor: 1

(para modelos frío-calor)

Partes que usted debe adquirir.

Consulte al vendedor acerca

del tamaño de las tuberías.

SUMARIO DE INSTALACIÓN - UNIDAD INTERIOR

12 cm (4.75 pulg.)

2.3 m (90.55 pulg.)

12 cm

(4.75 pulg.)

15 cm (5.9 pulg.)

Seleccione el lugar de la instalación

Determine la posición del oriﬁcio en la pared

3 4

Coloque la placa de montaje Agujeree la pared

Instalación

Conecte la tubería Conecte el cableado Prepare el drenaje

6 7

1 2 3

Envuelva la tubería y los cables

Monte la unidad interior

PARTES DE LA UNIDAD

Placa de montaje a la pared

Panel frontal

Aletas

Filtro funcional

(frente al ﬁltro principal, en algunos modelos)

Cable de alimentación (en algunas unidades)

Tubería de drenaje

Cable de señal

Tuberías de refrigerante

Control remoto (en algunas unidades)

Soporte del

control remoto

Cable de alimentación de la unidad exterior (en algunas unidades)

NOTA

Las ilustraciones de este manual son a modo ilustrativo. La forma real de los componentes de la unidad puede ser levemente diferente. La forma real prevalecerá.

INSTALACIÓN DE LA UNIDAD INTERIOR

Cerca de la puerta.

Antes de instalar

Antes de instalar la unidad interior, veriﬁque en

las etiquetas de ambas unidad exterior e interior si el modelo del conjunto en ellas concuerda.

En una ubicación directamente afectada por la luz del sol.

NOTA

Instalación

Paso 1 - Selección de la ubicación de instalación

Antes de instalar la unidad interior, usted debe elegir una ubicación adecuada. Los siguientes son puntos básicos que lo ayudarán a elegir una buena ubicación para la unidad.

Una instalación adecuada cumple con los siguientes ítems:

• Buena circulación de aire.

• Drenaje conveniente.

• El ruido de la unidad no debe molestar otra gente.

• Firme y sólida - La ubicación no debe vibrar.

• Lo suﬁcientemente fuerte para soportar el peso de la

unidad.

• Debe estar al menos a un metro de distancia de

otros elementos electrónicos (tv, radio, computadoras, etc.)

NO instale la unidad en las siguientes ubicaciones:

Cerca de una fuente de calor, vapor o gas combustible.

Cerca de elementos inﬂamables como cortinas o

ropa.

Acerca del oriﬁcio en la pared

Si no hay una tubería de refrigerante ﬁja:

Cuando seleccione la ubicación, tenga en cuenta

que debe dejar un lugar amplio para el oriﬁcio en

la pared (vea el paso de agujereo para el sistema de conexión de tuberías) para el cable de señal y la tubería de refrigerante que conectan la unidad interior con la unidad exterior. La posición por defecto para todas las tuberías se encuentra del extremo derecho de la unidad (vista de frente). De todas formas, la unidad puede adaptar las cañerías tanto a la izquierda como a la derecha.

Veriﬁque este diagrama para mantener la distancia

apropiada de la unidad con respecto el piso y las paredes.

15 cm (5.9 pulg.) o más

12 cm

(4.75 pulg.)

o más

12 cm (4.75 pulg.) o más

Cerca de cualquier obstáculo que pueda obstruir la entrada de aire.

2.3 m (90.55 pulg.) o más

Fig. 3.1

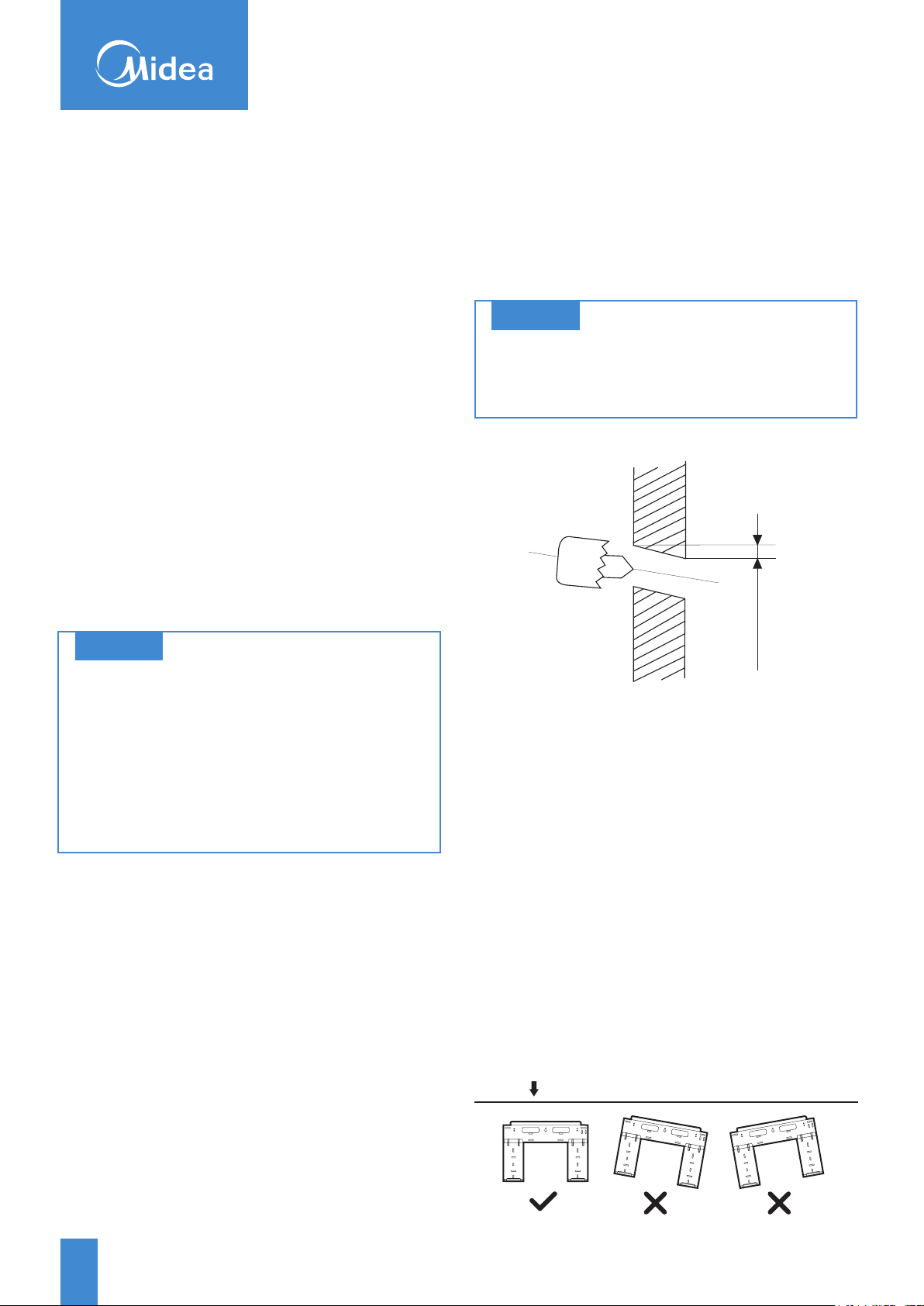

Paso 2 - Colocación de la placa de montaje en la pared

La placa de montaje es la pieza que le permitirá ubicar la unidad interior en la pared.

1. Remueva los tornillos que adhieren la placa con la parte trasera de la unidad interior.

oriﬁcio del lado exterior por alrededor de 5 a 7 mm debajo del oriﬁcio del lado interior. Esto asegurará

un drenaje adecuado.

3. Coloque el protector para la pared en el oriﬁcio. Esto cubre los bordes del oriﬁcio y lo ayudará a

sellarlo cuando termine el proceso de instalación.

2. Coloque la placa contra la pared en una ubicación que cumpla con los ítems resaltados en la sección de selección de ubicación del equipo (vea “Dimensiones de la placa de montaje” para más detalles sobre los tamaños).

3. Realice los oriﬁcios para los tornillos de montaje en

lugares que:

a. Tiene tarugos y pueden soportar el peso de la uni-

dad.

b. Corresponden con oriﬁcios en la placa de mon-

taje.

4. Atornille la placa de montaje a la pared con los tornillos provistos.

5. Asegúrese que la placa quede chata contra la pared.

NOTA

Para paredes de concreto o ladrillo

Si la pared está hecha de concreto, ladrillo o

algún material similar, realice oriﬁcios de 5mm

de diámetro (0.2 pulgadas) en la pared en inserte los tarugos provistos. Luego coloque la placa de montaje a la pared asegurándola con los tornillos de montaje directamente en los tarugos colocados.

NOTA

Cuando realice el oriﬁcio en la pared, asegúrese

de evitar cables, cañerías, y otros componentes sensibles.

Pared

ExteriorInterior

5-7 mm

(0.2-0.3 pulg.)

Fig. 3.2

Dimensiones de la placa de montaje

Las placas son diferentes en los distintos modelos.

Para asegurarse que tiene un lugar lo suﬁcientemente

amplio para montar la unidad interior, los siguientes diagramas muestran distintas placas con las siguientes dimensiones:

Paso 3 - Oriﬁcio para la tubería de conexión

Usted debe realizar un oriﬁcio en la pared para la

tubería de refrigerante, la tubería de drenaje y el cable de señal que va a conectar ambas unidad interior y exterior.

1. Determine la ubicación del oriﬁcio basándose en la

posición de la placa de montaje. Diríjase a la sección de “Dimensiones de la placa de montaje” en la próxima hoja para poder determinar la posición

óptima. El oriﬁcio debe tener al menos 65mm (2,5

pulg.) de diámetro y un ángulo un poco menor para facilitar el drenaje.

2. Utilizando un taladro con mecha de 65 mm (2,5

pulg.), haga el oriﬁcio en la pared. Asegúrese de

realizarlo con un leve ángulo hacia abajo, dejando el

• Ancho de la placa de montaje.

• Alto de la placa de montaje.

• Ancho relativo de la unidad interior con la placa.

• Alto relativo de la unidad interior con la placa.

• Posición recomendada del oriﬁcio en la pared (ambos

a la izquierda y derecha de la placa).

• Distancias relativas entre los tornillos de la placa.

Orientación correcta de la placa de montaje

DIFERENTES OPCIONES DE PLACA DE MONTAJE

Instalación

Oriﬁcio posterior

izquierdo 65mm

(2.5 pulg.)

Oriﬁcio posterior

izquierdo 65mm

(2.5 pulg.)

101 mm (4 pulg.)

49 mm (1.95 pulg.)

290 mm (11.4 pulg.)

192mm (7.55 pulg.)

43mm (1.7 pulg.)

297mm (11.7 pulg.)

138mm (5.45 pulg.)

348.4 mm (13.7 pulg.)

179 mm (7.05 pulg.)

136 mm (5.35 pulg.)

722 mm (28.45 pulg.)

Modelo A

426mm (16.8 pulg.) 232mm (9.15 pulg.) 128mm (5.05 pulg.)

802mm (31.6 pulg.)

Modelo B

517.4mm (20.37 pulg.) 144mm (5.65 pulg.)

37 mm (1.45 pulg.)

Contorno de la unidad interior

Oriﬁcio posterior

derecho 65mm (2.5 pulg.)

49 mm (1.95 pulg.)

Contorno de la unidad interior

43mm (1.7 pulg.)

Oriﬁcio posterior

derecho 65mm (2.5 pulg.)

43mm (1.7 pulg.)

Contorno de la unidad interior

58mm (2.3 pulg.)

Paso 4 - Preparación de la tubería del refrigerante

La tubería de refrigerante está dentro de una manga aisladora adherida a la parte trasera de la unidad. Debe

preparar la tubería antes de pasarla a través del oriﬁcio

en la pared. Diríjase a la sección “Conexión de tubería de refrigerante” de este manual para más detalles sobre como abocinarlos, ajuste y técnica de la misma.

1. Basado en la posición relativa del oriﬁcio en la pared

con respecto a la placa de montaje, elija el lado del cuál la tubería va a salir de la unidad.

2. Si el oriﬁcio en la pared está detrás de la unidad, mantenga el panel removible en su lugar. Si el oriﬁ-

cio está a un lado de la unidad, remueva el panel

removible de ese lado de la unidad (ver ﬁg. 3.3). Esto va a crear un oriﬁcio por donde puede salir la

tubería de la unidad. Si no puede remover el panel a mano, puede utilizar una pinza pequeña para hacerlo.

Oriﬁcio posterior

izquierdo 65mm

(2.5 pulg.)

53.5mm

(2.1 pulg.)

Oriﬁcio posterior

izquierdo 65mm

(2.5 pulg.)

Oriﬁcio posterior

izquierdo 65mm

(2.5 pulg.)

57mm (2.25 pulg.)

319mm (12.55 pulg.)

34mm (1.35 pulg.)

219mm (8.6 pulg.)

76mm(3 pulg.)

47mm (1.85 pulg.)

335mm (13.2 pulg.)

174.3mm (6.85 pulg.)

389mm (15.3 pulg.)

172mm (6.8 pulg.)

52mm (2.05 pulg.)

362mm (14.25 pulg.)

965mm (38 pulg.)

Modelo C

1080mm (42.5 pulg.)

Modelo D

643.6mm (25.3 pulg.)

332mm (13.05 pulg.)

1259mm (49.55 pulg.)

Modelo E

553mm (21.77 pulg.)

300mm (11.8 pulg.)

148.7mm (5.85 pulg.)

151mm (5.95 pulg.)

257mm (10.1 pulg.)

Oriﬁcio posterior

derecho 65mm (2.5 pulg.)

40mm (1.55 pulg.)

53.5mm

(2.1 pulg.)

Contorno de la unidad interior

47mm (1.85 pulg.)

Oriﬁcio posterior derecho

65mm (2.5 pulg.)

Contorno de la unidad interior

52mm (2.05 pulg.)

Oriﬁcio posterior derecho

65mm (2.5 pulg.)

Panel removible

Fig. 3.3

3. Utilice tijeras para cortar la manga aisladora para revelar alrededor de 15 cm (6 pulg.) de la tubería de refrigerante. Esto sirve para dos cosas.

a. Para facilitar el proceso de conexión de la tubería. b. Para facilitar los chequeos de pérdida de gas y

revisar si hay golpes en la tubería.

4. Si ya hay una tubería de conexión incrustada en la pared, proceda directamente al paso de Conexión de la manguera de drenaje. De no haber tubería, conecte la tubería de refrigerante de la unidad interior con la tubería conectora que va a unir las unidades interior y exterior. Diríjase a la sección “Conexión de la tubería de refrigerante” de este manual para más instrucciones.

Paso 4 - Preparación de la tubería del refrigerante

Paso 5 - Conexión de la manguera de drenaje

La tubería de refrigerante está dentro de una manga aisladora adherida a la parte trasera de la unidad. Debe

preparar la tubería antes de pasarla a través del oriﬁcio

en la pared. Diríjase a la sección “Conexión de tubería de refrigerante” de este manual para más detalles sobre como abocinarlos, ajuste y técnica de la misma.

1. Basado en la posición relativa del oriﬁcio en la pared

con respecto a la placa de montaje, elija el lado del cuál la tubería va a salir de la unidad.

2. Si el oriﬁcio en la pared está detrás de la unidad, mantenga el panel removible en su lugar. Si el oriﬁ-

cio está a un lado de la unidad, remueva el panel

removible de ese lado de la unidad (ver ﬁg. 3.3). Esto va a crear un oriﬁcio por donde puede salir la

tubería de la unidad. Si no puede remover el panel a mano, puede utilizar una pinza pequeña para hacerlo.

Por defecto, la manguera de drenaje está en el lado izquierdo del equipo (mirando desde la parte trasera). De todas maneras, también puede ser conectada al lado derecho.

1. Para asegurarse un drenaje adecuado, conecte la manguera de drenaje del mismo lado en el que la tubería de refrigerante sale de la unidad.

2. De ser necesario, adhiera una extensión a la man-

guera de drenaje al ﬁnal de la misma (se vende por

separado).

3. Envuelva el punto de conexión ﬁrmemente con teﬂón para asegurar un buen sellado y prevenir

pérdidas.

4. Para la parte de la manguera de drenaje que queda en el interior, envuélvala con goma espuma de aislamiento para prevenir condensación.

5. Remueva el ﬁltro de aire y vierta una pequeña

cantidad de agua dentro de la fuente de drenaje para

asegurarse que el agua ﬂuya adecuadamente.

Fig. 3.4

PRECAUCIÓN

Tenga mucho cuidado de no marcar o dañar el caño cuando lo dobla fuera de la unidad. Cualquier marca en el mismo afectará el desempeño del equipo.

NOTA

Sobre el reemplazo de la manguera de drenaje

Asegúrese de acomodar la manguera de drenaje

según la ﬁgura 3.5.

No pliegue la manguera. No deje que se generen acumulaciones de

agua.

No coloque el ﬁnal de la manguera de

drenaje en agua o en un recipiente que acumule el agua.

Selle el drenaje no utilizado

Para prevenir pérdidas no deseadas, cierre el

oriﬁcio de drenaje que no utilice con la tapa que

se le provee.

Instalación

ANTES DE REALIZAR TRABAJO

ELÉCTRICO, LEA LAS REGULACIONES

Fig. 3.5

INCORRECTO

Pliegues en la manguera

generaran acumulaciones

de agua y pérdidas.

Fig. 3.6

CORRECTO

Asegúrese que no haya

pliegues o muescas en

la manguera para asegurar

un drenaje correcto.

1. Todo el cableado debe cumplir con los códigos

de electricidad locales y nacionales que apliquen y debe estar instalado por un técnico con licencia.

2. Todas las conexiones eléctricas deben hacerse

según los diagramas eléctricos ubicados en los paneles de las unidades interna y externa.

3. Si hay un problema serio de la seguridad con la

alimentación, detenga la instalación inmediatamente. Explíquele a su cliente sus motivos y rehúsese a realizar la instalación hasta que se resuelva el problema.

4. El voltaje eléctrico debe ser entre un 90% -

100% de la tensión nominal. Una cantidad

insuﬁciente de electricidad puede causar un

mal funcionamiento, llevando a descarga eléctrica o incendios.

5. Si se conecta la alimentación a un cableado

ﬁjo, se debe instalar un protector y un interruptor de corriente principal con 1.5 veces la capacidad máxima de la unidad.

Fig. 3.7

INCORRECTO

No coloque el extremo

de la manguera de drenaje

en agua o contenedores

que acumulen el agua.

Esto generará problemas

en el drenaje.

INCORRECTO

Pliegues en la manguera

generaran acumulaciones

de agua y pérdidas.

6. Si se conecta la alimentación a un cableado

ﬁjo, debe haber un interruptor o disyuntor instalado que desconecte todos los polos y tenga una separación del contacto de al menos

3 mm (1/8 pulg.). El técnico caliﬁcado debe

utilizar un disyuntor o interruptor aprobado.

7. Sólo conecte la unidad a un enchufe conectado

a la pared. No conecte otros electrodomésticos al mismo enchufe.

8. Asegúrese de conectar a tierra de manera

apropiada el aire acondicionado.

9. Cada cable debe estar conectado de manera

ﬁrme. Un cable ﬂojo puede causar recalentamiento, generando la posibilidad de malfuncionamiento e incendios.

10. No deje que los cables queden tocando o apo-

yados del caño de refrigerante, el compresor, o partes en movimiento de la unidad.

11. Si la unidad tiene un sistema de calefacción

auxiliar, este debe estar instalado al menos a 1 metro (40 pulg.) de distancia de cualquier material combustible.

Fig. 3.8

ADVERTENCIA

Antes de realizar cualquier trabajo eléctrico o de cableado, desconecte la alimentación principal del sistema.

Paso 6 - Conexión del cable de alimentación y el cable de señal

1. Prepare el cable para la conexión. a. Utilice un pelacables para liberar alrededor de

40mm los cables en ambos extremos del cable de

señal. b. Libere la aislación en ambos lados de los cables. c. Utilice un rizador para dejar las puntas de los mis-

mos con forma de U.

El cable de señal habilita la comunicación entre la unidad interior y la unidad exterior. Usted debe elegir el tamaño de cable correcto antes de preparar las conexiones.

Mínima nominal de la sección transversal de los conductores

Corriente nominal del electrodoméstico (A)

Hasta 16 2.5

> 16 y ≤ 25

> 25 y ≤ 40

Calíbre nominal (mm2)

4.0

6.0

Elija el tamaño de cable correcto

El tamaño del cable de alimentación, el cable de señal, fusible e interruptor necesarios es determinado por la corriente máxima de la unidad.

Reﬁérase a la etiqueta en el equipo para elegir los

elementos adecuados.

Preste atención al cable vivo

Cuando este rizando los cables, asegúrese de poder distinguir el cable vivo (L) del resto.

2. Abra el panel frontal de la unidad.

3. Utilizando un destornillador, abra la cobertura de la caja de cables en el lado derecho de la unidad. Esto va a revelar el bloque terminal.

Bloque terminal

Cobertor

del cable

Tornillo

Abrazadera

del cable

El diagrama de cableado

se encuentra en el interior

del cobertor del cable.

Fig. 3.9

ADVERTENCIA

Toma nota sobre las especiﬁcaciones del fusible

La placa de circuito del aire acondicionado (PCB) está diseñada con un fusible para proveer protección contra un exceso de corriente. Las especiﬁcaciones sobre el mismo están impresas en la placa, como por ejemplo: T3.15A/250VAC, T5A/250VAC, etc.

Todo el cableado debe estar realizado de acuerdo al diagrama eléctrico ubicado en la parte interior del cobertor del cable de la unidad.

4. Desatornille las trabas debajo del bloque terminal y póngalas a un costado.

5. Mirando desde la parte de atrás de la unidad, remueva la tapa de plástico del panel ubicada en la parte izquierda-inferior del equipo.

6. Pase el cable de señal a través de este oriﬁcio, de

atrás hacia adelante.

7. Mirando desde el frente del equipo, haga concordar los colores de los cables con los de la etiqueta en el bloque terminal, conecte los cables con forma de U

y ajústelos ﬁrmemente en su terminal correspon-

diente.

ADVERTENCIA

Instalación

La manguera de drenaje debe estar en el fondo

Asegúrese que la manguera de drenaje esté abajo en el conjunto. Poner la manguera sobre el resto de las conexiones puede causar que aumente el ﬂujo de drenaje, lo cual puede llevar a fallas eléctricas o incendios.

No mezcle los cables vivo y neutro. Esto es peligroso y puede causar que el aire acondicionado o funcione apropiadamente

8. Luego de veriﬁcar asegurando que cada conexión esté ﬁrme, use la abrazadera de los cables para

ajustar el cable de señal a la unidad. Atornille la abrazadera con fuerza.

9. Reubique el cobertor del cable en el frente de la unidad y el panel de plástico en la parte de trasera.

NOTA

Acerca del cableado

El proceso de cableado puede diferir un poco entre unidades.

Paso 7 - Envoltura de las tuberías y los cables

Antes de pasar la tubería, la manguera de drenaje y el

cable de señal a través del oriﬁcio en la pared, debe

unirlos para ahorrar espacio, protegerlos e aislarlos.

No cruce el cable de señal con otros cables

Cuando arme el conjunto de cables, no cruce el cable de señal con ninguno de los otros componentes o cables.

2. Utilizando cinta de vinilo adhesiva, una la manguera de drenaje a la parte inferior de la manguera de refrigerante.

3. Utilizando cinta de aislación, envuelva el cable de señal, el caño de refrigerante, y la manguera de drenaje juntos de manera ajustada. Vuelva a chequear que todos los ítems queden acomodados

según la ﬁgura 3.10.

No envuelva los extremos de las conexiones

Cuando esté envolviendo el conjunto, deje los extremos sin envolver. Necesita acceder a ellos

para poder chequear pérdidas al ﬁnal del proceso

de instalación (diríjase a la sección de “Chequeos de corriente” y “Chequeos de pérdidas” de este manual).

1. Una la manguera de drenaje, la tubería de refrige-

rante y el cable de señal según la ﬁgura 3.10.

Unidad interior

Espacio detrás de la unidad

Cañería de refrigerante

Cinta aislante

Cable de señal

Manguera de drenaje

Fig. 3.10

Paso 8 - Conexión del cable de corriente interior

Si usted instaló una nueva tubería de conexión a la unidad exterior, haga lo siguiente.

1. Si usted ya pasó la tubería del refrigerante, proceda al paso 4.

2. De lo contrario, chequee que los extremos de la tubería de refrigerante están selladas para prevenir que tierra u otros materiales ajenos entren al caño.

3. Lentamente, pase el conjunto envuelto del caño de refrigerante, cable de señal y manguera de drenaje a

través del oriﬁcio en la pared.

4. Encastre la parte superior de la unidad exterior en el gancho superior de la placa de montaje.

5. Asegúrese que la unidad esté enganchada ﬁrmemente en la placa presionando levemente en ambos lados del equipo. La unidad no debe moverse ni deslizarse.

6. Utilizando una presión pareja, empuje la parte inferior del equipo. Mantenga presionado hasta que la unidad encastra en los ganchos de la parte inferior de la placa de montaje.

7. Nuevamente, chequee que la unidad está montada

ﬁrmemente presionando en ambos lados del equipo.

Paso 9 - Montaje de la unidad interior

Si ya hay una tubería de refrigerante incrustada en la pared, por favor realice lo siguiente.

La unidad es ajustable

Tenga en cuenta que los ganchos en la placa de

montaje son más pequeños que los oriﬁcios en el

panel trasero de la unidad interior. Si usted se da

cuenta que no tiene espacio suﬁciente para

conectar las tuberías previamente incrustadas en la pared, la unidad se puede mover de izquierda a derecha por 30-50 mm aproximadamente,

dependiendo del modelo. (Vea ﬁgura 3.12)

1. Enganche la parte superior de la unidad interior en el gancho superior de la placa de montaje.

2. Use un pie o taco para sostener la unidad en ángulo para poder conectar la tubería de refrigerante, cable

de señal y manguera de drenaje. Veriﬁque la ﬁgura

3.11 para tener un ejemplo.

30º

Taco

Fig. 3.11

3. Conecte la manguera de drenaje y la tubería de refrigerante (diríjase a la sección ”Conexión de la Tubería de Refrigerante” de este manual para más instrucciones)

30-50 mm

(1.2-1.95 pulg.)

30-50 mm (1.2-1.95 pulg.)

Mueva de derecha a izquierda

Fig. 3.12

4. Mantenga expuesto el punto de conexión de la tubería con el equipo para futuras pruebas de pérdidas. (diríjase a la sección de “Chequeo de electricidad y pérdidas” de este manual).

5. Luego de la prueba de pérdida, envuelva el punto de conexión con cinta aisladora.

6. Remueva el taco o pie que sostiene la unidad en ángulo.

7. Utilice presión pareja, presione la parte inferior del equipo. Mantenga la presión hasta que la unidad encastre en la parte inferior de la placa.

INSTALACIÓN DE LA UNIDAD EXTERIOR

Instalación

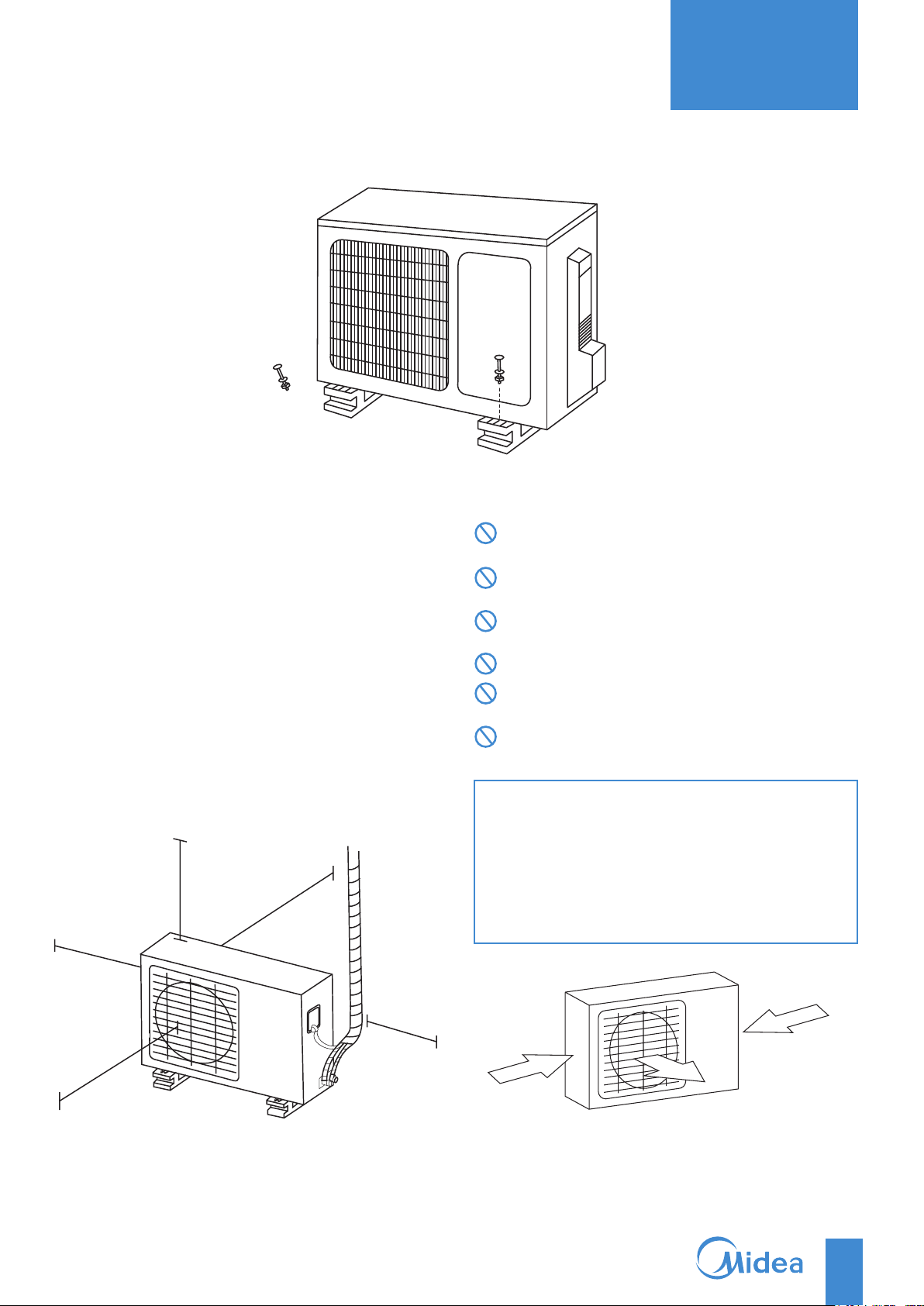

Paso 1 - Selección de la ubicación de instalación

Antes de instalar la unidad exterior, usted debe elegir una ubicación adecuada. Los siguientes son puntos básicos que lo ayudarán a elegir una buena ubicación para la unidad.

Un lugar adecuado para la instalación cumple con los siguientes requisitos:

• Cumple con todos los requerimientos de espacio marcados en la ﬁgura 4.1

• Buena circulación de aire y ventilación.

• Firme y sólido - la ubicación no vibrará.

• El ruido no va a molestar a otras personas.

• Protegida por largos períodos de luz solar o lluvia.

60 cm (24 pug.) arriba

30 cm (12 pulg.)

30 cm

(12 pulg.)

a la izquierda

hasta la pared

NO instale la unidad en las siguientes ubicaciones:

Cerca de un obstáculo que pueda bloquear la entrada de aire.

Cerca una calle pública, áreas muy transitadas, o donde el ruido puede molestar otra gente.

Cerca de animales o plantas que puedan ser dañados por la descarga de aire caliente.

Cerca de cualquier fuente de gas combustible. En una ubicación que este expuesta a grandes

cantidades de gas. En una ubicación expuesta a grandes cantidades

de aire salado.

Consideraciones especiales para climas extremos

Si la unidad está expuesta a fuerte viento: Instale la unidad para que la salida de aire se encuentre a 90° del viento. Si es necesario, construya una barrera en frente de la unidad para protegerla de vientos extremos muy fuertes.

Viento fuerte

200 cm

(79 pug.)

al frente

Fig. 4.1

60 cm

(24 pulg.)

a la derecha

Viento fuerte

Fig. 4.2

Barrera de viento

Oriﬁcio en la base

de la unidad exterior

Sello

Viento fuerte

Fig. 4.3

Si la unidad está expuesta a nieve o lluvias fuertes

Construya un refugio sobre la unidad para protegerla de lluvia o nieve. Tenga cuidado de no

obstruir el ﬂujo de aire alrededor de la unidad.

Si la unidad está expuesta frecuentemente a aire salado (en la costa): Utilice una unidad exterior que esté especialmente diseñada para resistir la corrosión.

Paso 2 - Instalación de la unión de drenaje

Las unidades con calefacción requieren una unión de drenaje. Antes de remachar la unidad en su lugar, debe instalar la unión de drenaje en el fondo de la unidad. Tenga en cuenta que hay dos tipos de uniones de drenaje dependiendo en el modelo de unidad exterior.

Si la unión de drenaje viene con un sello de goma.

(Vea la ﬁgura 4.4 a), haga lo siguiente.

Sello

Unión de drenaje

(A) (B)

Fig. 4.4

En climas fríos

En climas fríos, asegúrese que la manguera de drenaje esté lo más vertical posible para asegurar

un ﬂujo de agua ligero. Si el agua se drena muy

lento, se puede congelar en la manguera a inundar la unidad.

Paso 3 - Anclado de la unidad exterior

La unidad exterior puede ser anclada al piso o a una ménsula en la pared.

Dimensiones de montura de la unidad

Entrada de aire

1. Coloque el sello de goma en el ﬁnal de la unión de

drenaje que se conecta a la unidad exterior.

2. Inserte la unión de drenaje en el oriﬁcio en la parte

inferior de la unidad exterior.

3. Rote la unión de drenaje 90° hasta oír un click y se trabe.

4. Conecte una extensión de la manguera de drenaje (no incluída) para redirigir agua durante el modo de calefacción.

Si la unión de drenaje no tiene un sello de goma (vea

ﬁgura 4.4 b), haga lo siguiente:

1. Inserte la unión de drenaje en el oriﬁcio en la base de

la unidad exterior. La pieza hará un click y se insertará en posición.

2. Conecte una extensión de la manguera de drenaje (no incluída) para redirigir agua durante el modo de calefacción.

Entrada

de aire

An 1048 mm / 41.26”

Fig. 4.5

Salida de aire

Al 810 mm / 31,89”

Entrada

de aire

Instalación

Si usted va a instalar la unidad en el piso o en una montura de concreto, haga lo siguiente:

1. Marque las posiciones para 4 tornillos de expansión según la tabla de medidas de montaje.

2. Realice los oriﬁcios para los tornillos.

3. Limpie el polvo residual de los oriﬁcios.

4. Coloque una tuerca en los extremos de cada uno de los tornillos.

5. Martille los tornillos en los oriﬁcios.

6. Remueva las tuercas de los tornillos y coloque la unidad exterior en ellos.

7. Ponga una arandela en los tornillos, luego vuelva a poner las tuercas.

8. Usando una llave, ajuste las tuercas hasta que quede

ﬁrme.

ADVERTENCIA

Cuando taladre en concreto, se recomienda que utilice protección para los ojos en todo momento.

PRECAUCIÓN

Antes de instalar una unidad montada a la pared, asegúrese que la pared esté hecha de un material sólido, como concreto, ladrillo o un metal con similar fuerza. La pared debe poder soportar al menos 4 veces el peso de la unidad.

1. Marque la posición de los oriﬁcios para la ménsula.

2. Realice los oriﬁcios para los tornillos.

3. Limpie polvo y escombros de los oriﬁcios.

4. Ponga una arandela y tuercas en cada uno de los tornillos.

5. Coloque los tornillos de ajuste en los oriﬁcios, coloque las ménsulas en posición y martille los tornillos a la pared.

6. Veriﬁque que las ménsulas estén niveladas.

7. Cuidadosamente, levante la unidad y colóquela en la ménsula o pies de montaje.

8. Atornille la unidad ﬁrmemente al pie o ménsula.

Si usted va a instalar la unidad exterior en una ménsula a la pared, haga lo siguiente.

Para reducir las vibraciones de la unidad montada en la pared

Si tiene la posibilidad, usted puede instalar la unidad con amortiguadores de goma para reducir las vibraciones y el sonido.

Paso 4 - Conexión de los cables de señal y corriente

El bloque terminal de la unidad exterior está protegido por una cobertura del cableado eléctrico en el costado de la unidad. En el interior de la cobertura encontrará un diagrama eléctrico ilustrativo.

ANTES DE REALIZAR TRABAJO

ELÉCTRICO, LEA LAS REGULACIONES

generando la posibilidad de malfuncionamiento e incendios.

10. No deje que los cables queden tocando o apoyados del caño de refrigerante, el compresor, o partes en movimiento de la unidad.

11. Si la unidad tiene un sistema de calefacción auxiliar, este debe estar instalado al menos a 1 metro (40 pulg.) de distancia de cualquier material combustible.

ADVERTENCIA

Antes de realizar cualquier trabajo eléctrico o de cableado, desconecte la alimentación principal del sistema.

1. Todo el cableado debe cumplir con los códigos de electricidad locales y nacionales que apliquen y debe estar instalado por un técnico con licencia.

2. Todas las conexiones eléctricas deben hacerse según los diagramas eléctricos ubicados en los paneles de las unidades interna y externa.

3. Si hay un problema serio de la seguridad con la alimentación, detenga la instalación inmediatamente. Explíquele a su cliente sus motivos y rehúsese a realizar la instalación hasta que se resuelva el problema.

4. El voltaje eléctrico debe ser entre un 90% - 100%

de la tensión nominal. Una cantidad insuﬁciente de

electricidad puede causar un mal funcionamiento, llevando a descarga eléctrica o incendios.

5. Si se conecta la alimentación a un cableado ﬁjo, se

debe instalar un protector y un interruptor de corriente principal con 1.5 veces la capacidad máxima de la unidad.

6. Si se conecta la alimentación a un cableado ﬁjo,

debe haber un interruptor o disyuntor instalado que desconecte todos los polos y tenga una separación del contacto de al menos 3 mm (1/8 pulg.). El técnico caliﬁcado debe utilizar un disyuntor o interruptor aprobado.

Mínima nominal de la sección transversal de los conductores

Corriente nominal del

electrodoméstico (A)

Hasta 16 2.5

> 16 y ≤ 25

> 25 y ≤ 40

Calíbre nominal (mm2)

4.0

6.0

1. Prepare el cable para su conexión. a. Utilice un pelacables para liberar alrededor de

40mm los cables en ambos extremos del cable de

señal. b. Libere la aislación en ambos lados de los cables. c. Utilice un rizador para dejar las puntas de los

mismos con forma de U.

Preste atención al cable vivo

Cuando este rizando los cables, asegúrese de poder distinguir el cable vivo (L) del resto.

7. Solo conecte la unidad a un enchufe conectado a la pared. No conecte otros electrodomésticos al mismo enchufe.

8. Asegúrese de conectar a tierra de manera apropiada el aire acondicionado.

9. Cada cable debe estar conectado de manera ﬁrme. Un cable ﬂojo puede causar recalentamiento,

Instalación

ADVERTENCIA

Todo el cableado se debe realizar estrictamente de acuerdo al diagrama ubicado en la parte interior del cobertor del cableado eléctrico.

2. Abra el panel frontal de la unidad.

3. Utilizando un destornillador, abra la cobertura de la

caja de cables en el lado derecho de la unidad. Esto va a revelar el bloque terminal.

4. Haga concordar los colores de los cables con los de

la etiqueta en el bloque terminal, conecte los cables

con forma de U y ajústelos ﬁrmemente en su ter-

minal correspondiente.

5. Luego de veriﬁcar que cada conexión está asegu-

rada, enrolle los cables alrededor para prevenir que

ﬂuya agua de lluvia a través del mismo.

6. Use la abrazadera de los cables para ajustar el cable

de señal a la unidad. Atornille la abrazadera con fuerza.

7. Aísle los cables sin usar con cinta eléctrica de PVC.

Acomódelos de tal manera que no toquen ninguna otra parte eléctrica o de metal.

Diágrama eléctrico

Unidad interior

1(L)2(N)

Unidad exterior

2(N)

S1(L)

Fuente de alimentación

8. Vuelva a ubicar el cobertor en el lado de la unidad y

atorníllelo.

Cubierta

El diagrama de cableado está ubicado en la parte interior del cobertor en la unidad exterior.

Fig. 4.6

CONEXIÓN DE LA CAÑERÍA DE REFRIGERANTE

NOTA

Sobre el largo del caño

El largo de la cañería de refrigerante afectará el desempeño y la eﬁciencia de energía de la unidad. La eﬁciencia nominal se prueba en unidades con un largo de 3 metros de cañería. Veriﬁque la tabla a continua-

ción para más detalles sobre el largo máximo y la altura de la cañería.

Instrucciones de conexión - Cañería del refrigerante

Paso 1 - Corte la tubería

Cuando prepare la cañería del refrigerante, tenga en cuenta de cortarlos y abocinarlos de manera ade-

cuada. Esto va a asegurar una operación eﬁciente y

minimizar la necesidad para futuros mantenimientos.

1. Mida la distancia entre la unidad exterior y la unidad interior.

2. Utilizando un cortador de tubos, corte la cañería un poco más larga que la medida tomada.

3. Asegúrese que el caño quede cortado en un ángulo

perfecto de 90°. Observe la ﬁgura 5.1 para ejemplos

de malos cortes.

90°

No deforme el caño mientras lo corta Tenga mucho cuidado de no dañar, marcar o

deformar el caño mientras lo corta. Esto reducirá

la eﬁciencia del equipo drásticamente.

Oblicuo Desparejo Torcido

Fig. 5.1

Instalación

Paso 2 - Remueva la rebaba

Las rebabas pueden afectar el sello de ajuste de aire de la conexión de la cañería de refrigerante. Se deben remover de forma completa.

1. Sostenga el caño en un ángulo hacia abajo para

prevenir que la rebaba no caiga en el mismo.

2. Utilizando un escariador, remueva toda la rebaba del

corte del caño.

Caño

Escariador

Punta hacia abajo

Fig. 5.2

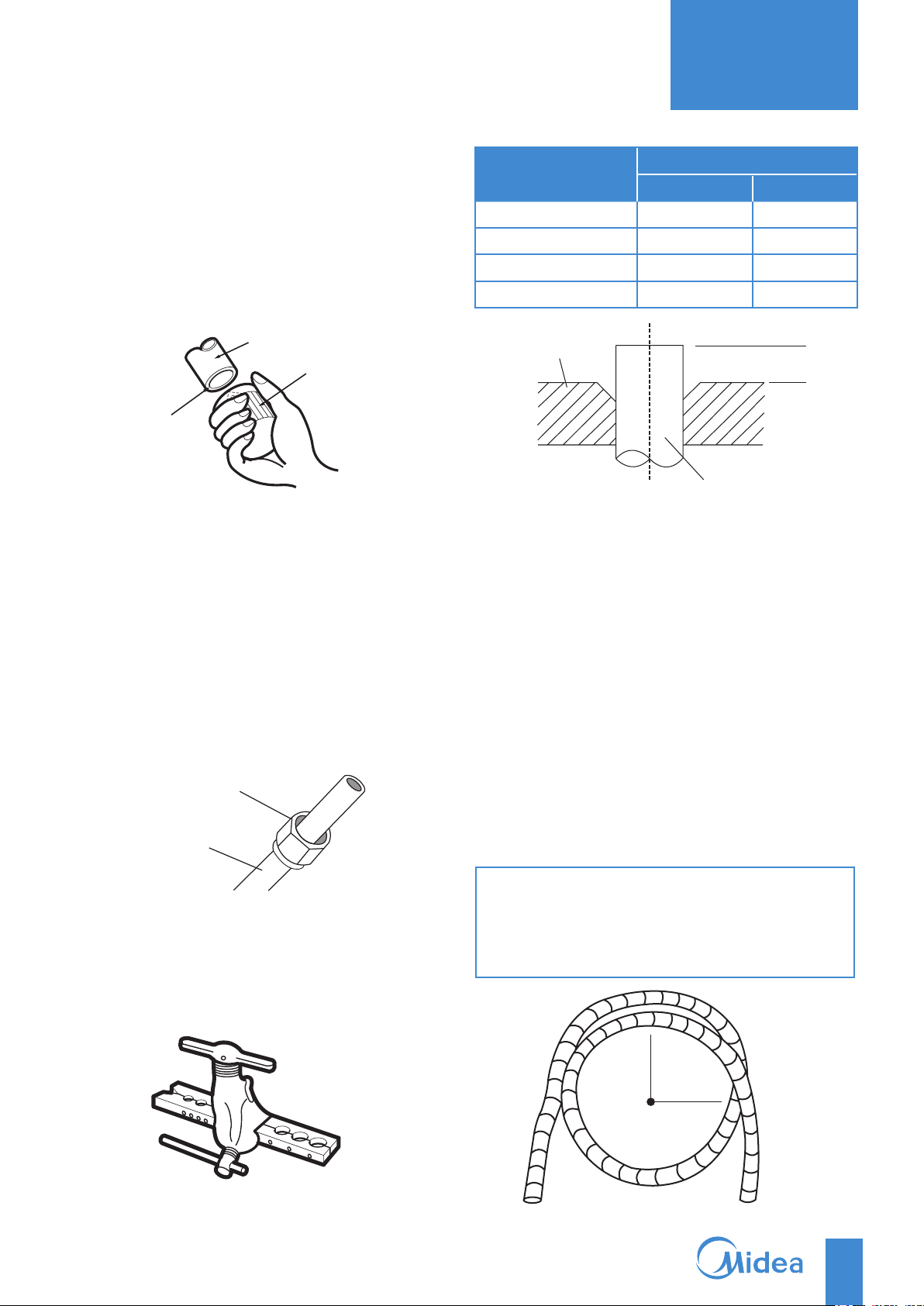

Paso 3 - Abocardado de los extremos

1. Luego de remover la rebaba del corte del caño, selle

los entremos del caño con PVC para prevenir que entren al mismo materiales ajenos.

2. Envuelva el caño en material aislante.

3. Ubique las tuercas para abocardar en ambos lados

del caño. Asegúrese que estén apuntando a la dirección correcta, porque no puede volver a ponerlos o cambiar su dirección una vez que comience a

abocardar. Vea ﬁgura 5.3.

Tuerca

Caño de bronce

Diámetro externo

del caño (mm)

Ø 6.35 (Ø 1/4”) 0,7 mm (1/32”) 1,3 mm (3/64”)

Ø 9.52 (Ø 3/8”) 1 mm (3/64”) 1,6 mm (1/16”)

Ø 12.7 (Ø 1/2”) 1 mm (3/64”) 1,8 mm (5/64”)

Ø 16 (Ø 5/8”) 2 mm (5/64”) 2,2 mm (2/25”)

Abrazadera

A (mm)

Mín. Máx.

Caño

Fig. 5.5

6. Coloque la herramienta de abocardado sobre la abrazadera.

7. Gire el asa de la herramienta de abocardado en sentido horario hasta que el extremo del caño esté completamente abocardado.

8. Remueva la herramienta de abocardado y la abrazadera, luego inspeccione el extremo del caño por quebraduras y revise que el abocardado esté parejo.

Paso 4 - Conexión de la tubería

Cuando conecte los caños refrigerantes, tenga cuidado de no usar una fuerza excesiva al ajustar, o de deformar la cañería. Primero debe conectar la cañería de presión baja, luego la de presión alta.

Fig. 5.3

4. Remueva la cinta de PVC de los extremos de la tubería cuando esté listo para realizar el abocardado.

5. Asegure la abrazadera al extremo del caño.

Fig. 5.4

Radio mínimo de torsión

Cuando doble el caño conectivo de refrigerante, tenga en cuenta que el radio mínimo de torsión

es 10cm. Vea la ﬁgura 5.6.

≥10 cm

(4 pulg.)

Radio

Fig. 5.6

Instrucciones para conectar la cañería a la unidad interior

1. Alinee el centro de las dos cañerías que va a conec-

tar. Vea la ﬁgura 5.7.

Tubo de la unidad interior Tuerca de abocardado Caño

Fig. 5.7

2. Ajuste la tuerca de abocardado lo más que pueda a mano.

Distancias de interconexión

3. Utilizando una llave, ﬁje la tuerca en el tubo de la

unidad.

4. Mientras mantiene ﬁrme la tuerca, utilice una llave

de ajuste para ajustar la tuerca de abocardado según los valores de ajuste marcados en la tabla de abajo.

Aﬂoje la tuerca un poco, luego vuelva a ajustar.

Fig. 5.8

Modelo

Modelos Frío Calor

MSAUC- 36H-01M

Unidad exterior

Tamaño de las cañerías

Gas Líquido

["(mm)]

5/8" (Ø19) 3/8" (Ø9.52)

Unidad interior

Longitud Estándar

[m]

5 10 25 20

Máxima

Elevación b

[m]

En casos de más de 5m.

Trampa de aceite

Unidad exterior

• La capacidad de los equipos esta calculada para las longitudes estandar.

Máxima

Longitud A

[m]

Unidad interior

Adicional de

refrigerante

[g/m]

• Las trampas de aceites deberan ser instaladas a los 5-7 m.

• Las dimensiones mencionadas en la tabla se reﬁeren a Longitudes Equivalentes.

Instalación

No haga fuerza excesiva

Una fuerza excesiva puede romper la tuerca o dañar el caño de refrigerante. No debe exceder la los requerimientos de ajuste mostrados en la tabla de arriba.

Instrucciones para conectar el caño a la unidad exterior

1. Desatornille la tapa de cobertura de la válvula, al

costado de la unidad. (vea la ﬁgura 5.9)

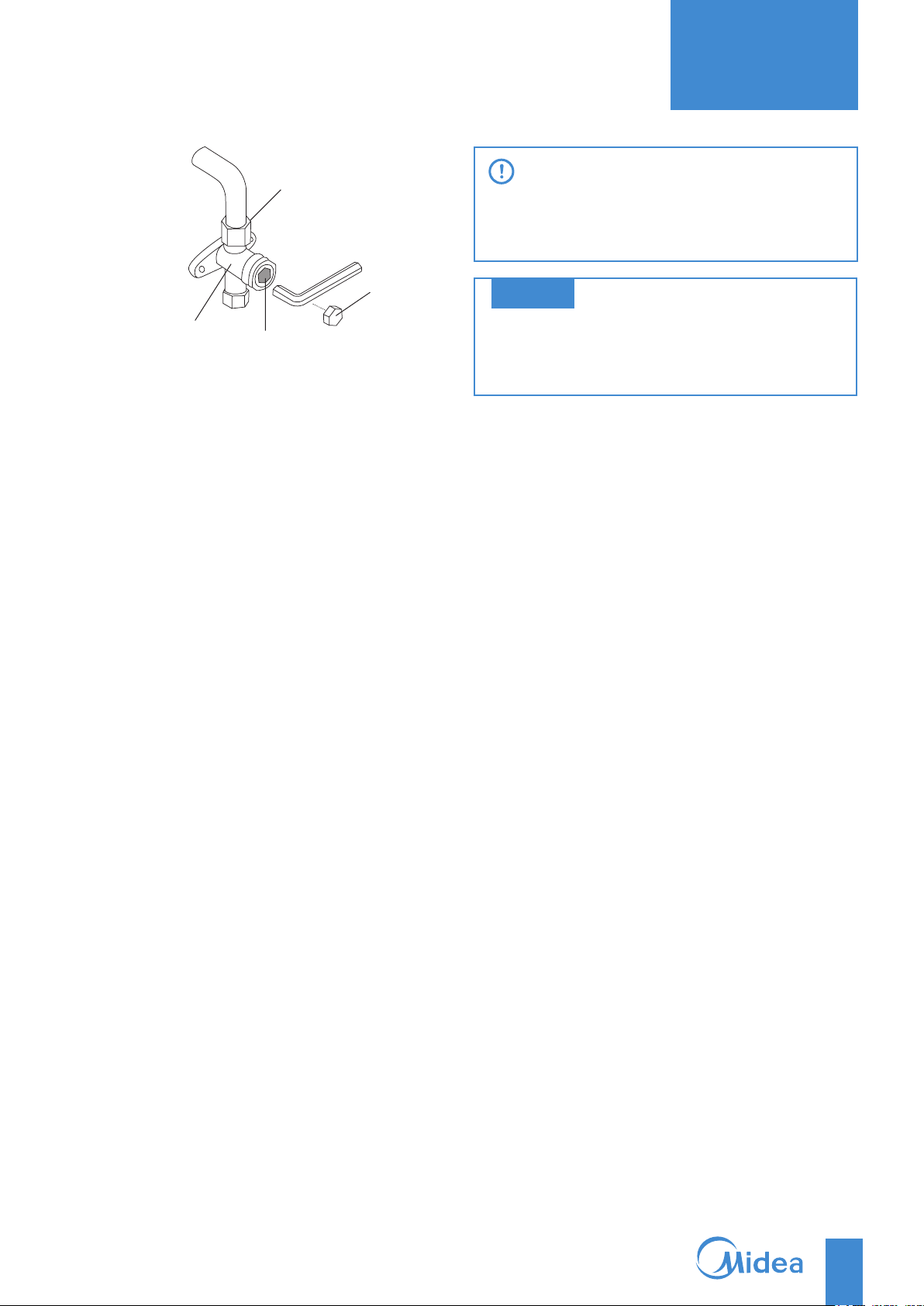

Cobertura de la válvula

Fig. 5.9

2. Remueva las tapas protectoras de la válvula.

3. Alinee los extremos abocardados de la cañería con

las entradas de la válvula, luego ajuste a mano la tuerca de abocardado, lo más fuerte posible.

Use la llave para sostener el cuerpo principal

de la válvula

La fuerza proveniente de ajustar la tuerca puede romper otras partes de la válvula. Vea la tabla en la página 26.

Fig. 5.10

5. Mientras sostiene el cuerpo de la válvula, utilice otra llave para ajustar la tuerca de abocardado según los valores correctos de ajuste.

6. Aﬂoje la tuerca un poco, luego vuelva a ajustar.

7. Repita los pasos 3 a 6 para la cañería que queda.

4. Utilizando una llave, ﬁje el cuerpo de la válvula para que no se mueva. No ﬁje la tuerca que sella la válvula de servicio. Vea ﬁgura 5.10.

EVACUACIÓN DE AIRE

MC MC

Preparaciones y Precauciones

Aire y materiales ajenos al producto pueden causar un aumento anormal de la presión del equipo, lo cual

puede dañarlo, reducir su eﬁciencia o causarle daños.

Use una bomba de vacío y un manómetro múltiple para vaciar el circuito refrigerante, removiendo todo gas no condensable y humedad del sistema.

Antes de realizar el vacío

• Veriﬁque que ambos el caño de alta presión y el

caño de baja presión están conectados correctamente en concordancia con la sección de Conexión de la tubería de refrigeración de este manual.

• Veriﬁque que todo el cableado esté conectado

correctamente.

Manómetro múltiple

Medidor compuesto

-76cmHg

Válvula de baja presión

Manguera de presión

Manguera de carga

Medidor de presión

Válvula de alta presión

Manguera de carga

Bomba de vacío

Instrucciones para realizar el vaciado

Antes de utilizar los elementos para el vacío del equipo, por favor lea sus respectivos manuales para familiarizarse con el uso apropiado de los mismos.

1. Conecte la manguera de carga al manómetro múltiple a la salida de service de la válvula de baja presión de la unidad exterior.

2. Conecte otra manguera de drenaje del manómetro múltiple a la bomba de vacío.

3. Abra el lado de baja presión del manómetro múltiple. Mantenga el lado de alta presión cerrado.

4. Encienda la bomba de vacío para vaciar el sistema.

5. Deje funcionando la bomba por al menos 15 minutos o hasta que el lector compuesto lea -76cmHG (-105Pa).

6. Cierre el lado de baja presión del manómetro y apague la bomba.

7. Espere 5 minutos y luego veriﬁque no haya habido

cambios en la presión del sistema.

8. Si ha habido un cambio en la presión, diríjase a la sección de chequeo de pérdida de gas para aprender el proceso. Si no hay cambios en la presión del sistema, quite la tapa de la válvula de alta presión.

9. Inserte una llave hexagonal en la válvula de alta presión y abra la válvula girando la llave ¼ de giro en

sentido antihorario. Veriﬁque si se escucha gas salir

de sistema, luego de 5 minutos cierre la válvula.

Válvula de baja presión

Fig. 6.1

10. Revise el manómetro de presión por un minuto

para veriﬁcar que no haya cambios en la presión.

Este debería dar una lectura apenas mayor a la temperatura atmosférica.

Instalación

Tuerca

Tapa

Cuerpo de la válvula

Espolón de la válvula

Fig. 6.2

11. Remueva la manguera de carga del puerto de service.

12. Utilizando una llave hexagonal, abra al máximo ambas válvulas de alta y baja presión.

13. Vuelva a ajustar a mano las tapas en las 3 válvulas (service, alta y baja).

Abra las válvulas delicadamente

Cuando abra las válvulas, gire la llave hexagonal hasta que choque con la traba. No trate de forzarlo para que la válvula se abra aún más.

NOTA

Sobre adherir refrigerante

Algunos sistemas necesitan una carga adicional dependiendo del largo de las cañerías.

CHEQUEOS DE PÉRDIDA DE GAS Y CORRIENTE

Chequeos de seguridad eléctricos

Luego de la instalación, conﬁrme que todo el cableado

eléctrico esté instalado de acuerdo a las regulaciones locales, nacionales y las instrucciones en el manual de instalación.

Antes de realizar la prueba

Veriﬁque el cableado a tierra

Observe la resistencia del cable a tierra mediante detección visual y con un tester de resistencia para el mismo. La resistencia del cableado a tierra debe ser menor a 4.

Durante la prueba

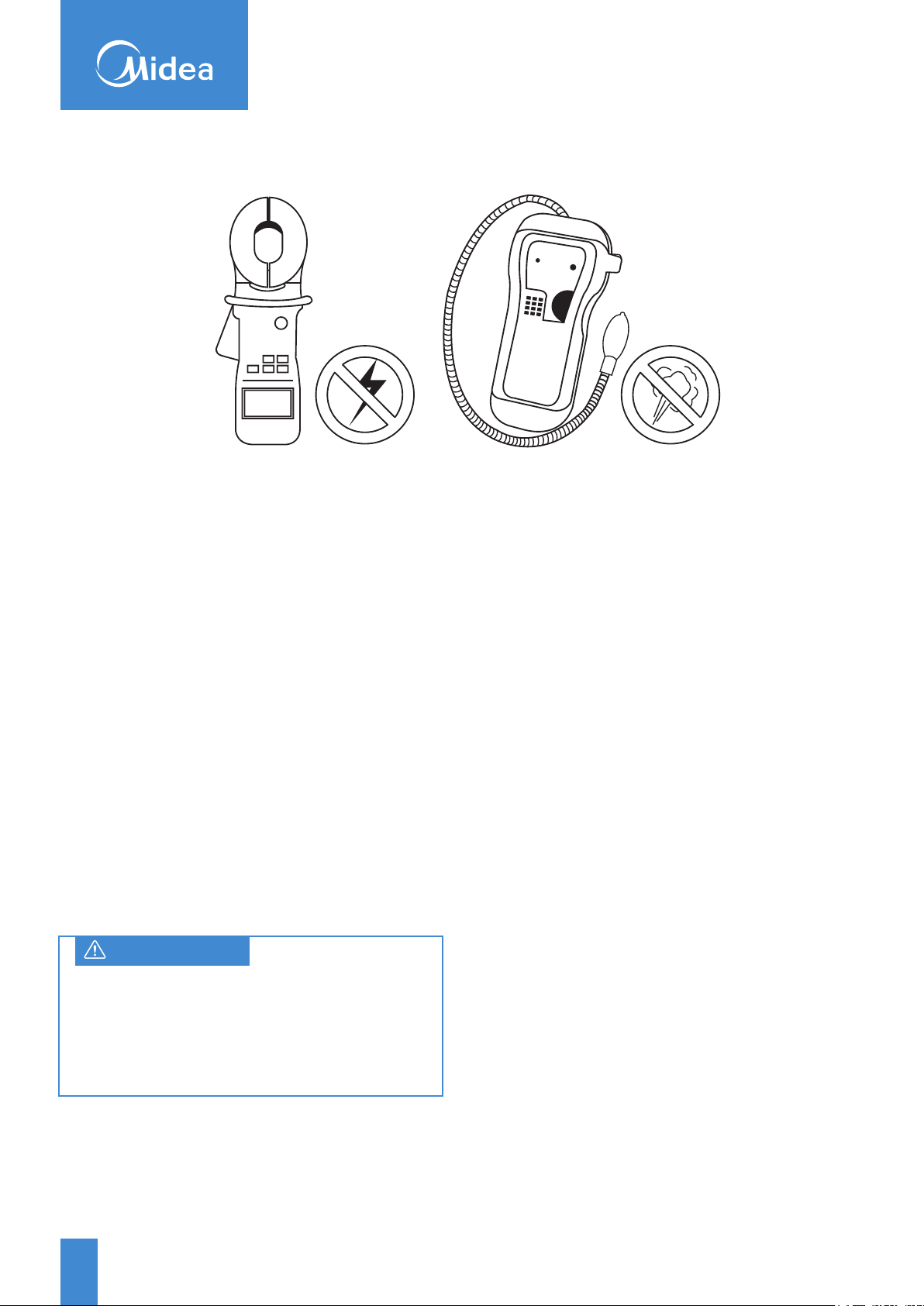

Revise que no haya pérdidas eléctricas. Durante la prueba, use una sonda y un multímetro para realizar una prueba de pérdidas a fondo. Si se detecta una pérdida, apague la unidad inmediatamente y comuníquese con un electricista con licencia para encontrar y resolver la causa de la pérdida.

Chequeo de pérdidas de gas

Hay dos métodos diferentes para revisar si hay pérdidas de gas.

Método de jabón y agua

Utilizando un cepillo suave, aplique agua jabonada o detergente líquido en todos los puntos de conexión de la tubería a las unidades interior y exterior. Si se observan burbujas, entonces hay pérdidas.

Método de Detector de pérdidas

Si se usa un detector de pérdidas, lea el manual del aparato para el uso adecuado del mismo.

Luego de hacer los chequeos de pérdida de gas

Luego de conﬁrmar que todos los puntos de conexión

de la tubería no sufren de pérdidas, vuelva a poner el cobertor de la válvula en su lugar en la unidad exterior.

PRECAUCIÓN

Riesgo de descarga eléctrica

Todo el cableado debe estar en cumplimiento con las regulaciones eléctricas locales y nacionales y deben estar instaladas por un técnico con licencia.

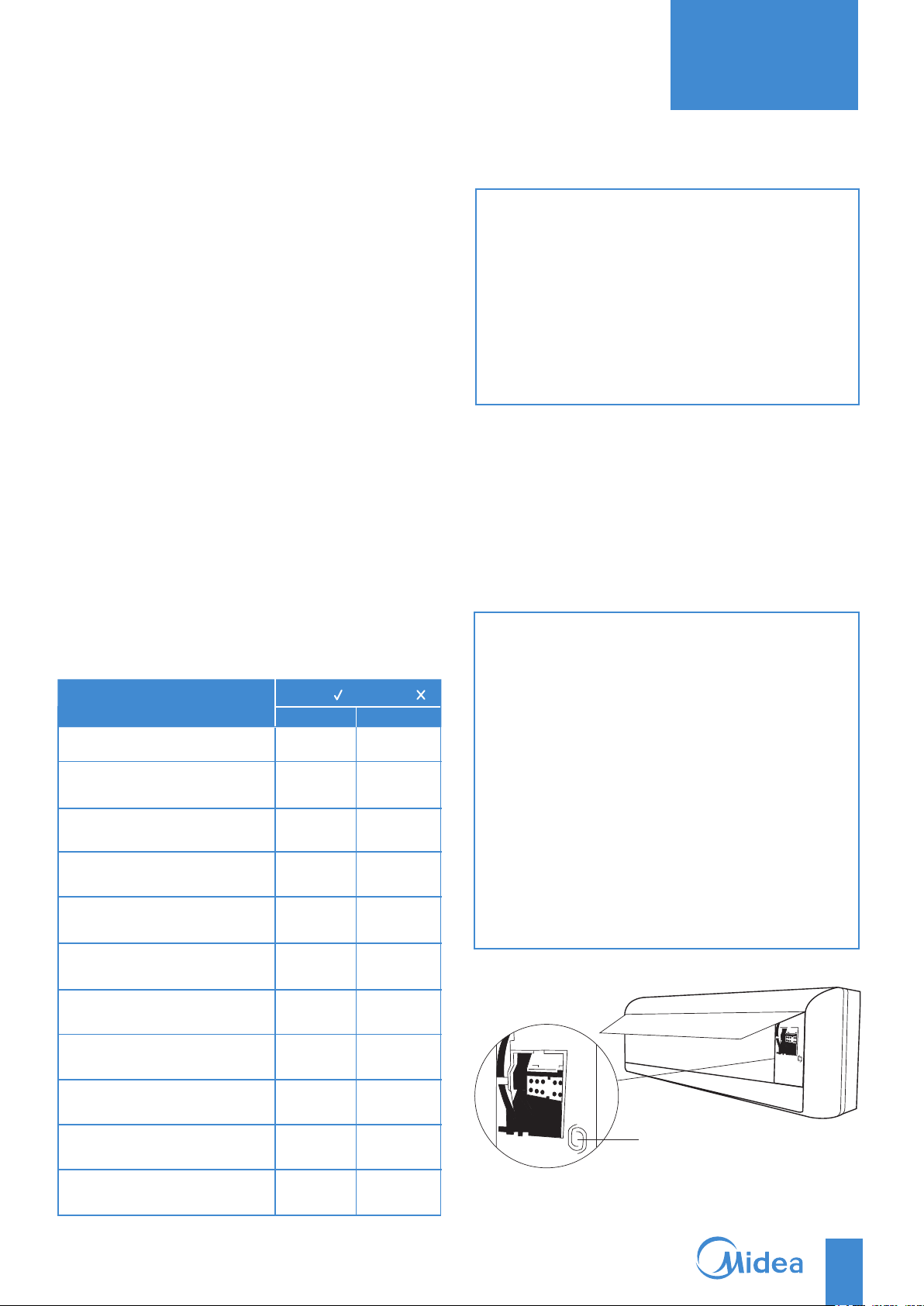

PRUEBA DE FUNCIONAMIENTO

Antes de la prueba

Sólo realice una prueba luego de haber completado los siguientes pasos.

• Chequeos de seguridad eléctrica - Conﬁrme que el

sistema eléctrico de la unidad es seguro y operando de manera apropiada.

• Chequeos de pérdida de gas - Veriﬁque que ninguna conexión de las cañerías tenga pérdidas.

• Veriﬁque que las válvulas de gas y líquido (alta y baja presión) estén completamente abiertas.

Instrucciones de la prueba de funcionamiento

Debe realizar una prueba por al menos 30 minutos.

1. Conecte la corriente del equipo.

2. Presione el botón ON/OFF del control remoto.

3. Presione el botón de modo para variar entre las siguientes opciones, 1 a la vez:

a. Refrigeración - Seleccione la menor temperatura

posible.

b. Calefacción - Seleccione la mayor temperatura

posible.

4. Deje que cada función quede en marcha por 5 mi-

nutos y veriﬁque los siguientes ítems.

Lista de cosas a chequear PASS ( ) / FAIL ( )

IDU ODU

No hay pérdida de electricidad

La unidad está conectada a tierra de forma correcta

Todas las terminales eléctricas están cubiertas correctamente

Las unidades interior y exterior están instaladas sólidamente

Todas las conexiones de las tuberías no sufren de pérdidas

Unidad

exterior (2)

Unidad

interior (2)

Instalación

Vuelva a chequear las conexiones de las cañerías

Luego de la prueba de funcionamiento, la presión del circuito refrigerante aumentará. Esto puede revelar pérdidas que no se veían durante su prueba inicial. Tómese el tiempo de volver a revisar las cañerías durante la prueba de funciona-

miento para veriﬁcar que ninguna conexión sufra

de pérdidas. Diríjase a la sección de “Chequeo de Pérdidas de Gas” para más instrucciones.

5. Luego de que la prueba de funcionamiento termine

con éxito y usted haya veriﬁcado todos los ítems en

la tabla anterior, haga lo siguiente:

a. Utilizando el control remoto, vuelva a colocar la

unidad en la temperatura de funcionamiento normal.

b. Utilizando cinta de asilamiento, envuelva las co-

nexiones de la tubería de refrigerante que se dejaron liberadas durante la instalación.

Si la temperatura del ambiente es menor a 17°C

No se puede utilizar el control remoto para activar el modo refrigeración cuando la temperatura del ambiente es menor a 17°C. En este caso, usted puede usar el control manual para probar el Modo Refrigeración.

1. Levante el panel frontal de la unidad interior

hasta que el mismo haga un click y quede ﬁjo en

el lugar.

2. El botón de control manual está ubicado en el lado derecho de la unidad. Presiónelo 2 veces para seleccionar el Modo Refrigeración. Vea la

Fig. 8.1.

3. Realice la prueba normalmente.

El agua drena de manera apropiada de la manguera de drenaje

Todas las cañerías están aisladas de forma apropiada

La unidad funciona en modo refrigeración de forma adecuada

La unidad funciona en modo calefacción de forma adecuada

Las aletas de la unidad interior rotan de forma adecuada

El control remoto de la unidad interior responde correctamente

Botón de control manual

Fig. 8.1

MANUAL

Usuario

DE USUARIO

SPLIT

PRECAUCIONES DE SEGURIDAD

La instalación inadecuada generada por ignorar instrucciones puede causarle daños a usted o su propiedad.

La seriedad del daño potencial se clasiﬁca entre Advertencia y Precaución:

ADVERTENCIA

Este símbolo indica que ignorar estas instrucciones puede causar daños graves o muerte.

PRECAUCIÓN

Este símbolo indica que ignorar estas instrucciones puede causar daños moderados a su persona, el equipo o su propiedad.

ADVERTENCIAS

Este electrodoméstico puede ser utilizado por niños mayores a 8 años y personas con capacidades físicas, mentales o sensoriales reducidas, siempre y cuando se les haya instruído en el uso correcto del equipo y se encuentren bajo supervisión. Los niños no deben jugar con el electrodoméstico. La limpieza y mantenimiento del equipo por parte del usuario no debe ser realizada por niños sin supervisión.

ADVERTENCIAS SOBRE LA INSTALACIÓN

La instalación debe ser realizada por un instalador autorizado. Una instalación inadeacuada puede causar pérdidas de agua, descargas eléctricas o incendios.

Todas las reparaciones, mantenimiento y reubicación de la unidad deben ser realizadas por un técnico de service autorizado. La mala realización de estos trabajos puede causar heridas graves o fallas en el producto.

ADVERTENCIAS SOBRE EL USO DEL EQUIPO

Si se presenta alguna situación anormal (por ejemplo olor a quemado), apague y desconecte la unidad inmediatamente. Comuníquese con su vendedor para informarse sobre como evitar descargas eléctricas, fuego o heridas.

No coloque sus dedos, palos u otros objetos en la salida o entrada de aire. Esto le puede causar daños si el ventilador está funcionando a una gran velocidad.

No utilice sustancias inﬂamables como spray para el cabello, laca o pintura cerca del equipo.

Esto puede causar incendios.

No utilice el aire acondicionado cerca de gases combustibles. Los mismos se pueden acumular y causar una explosión.

No utilice el aire acondicionado en un ambiente con mucha humedad (ej. baños o lavaderos). Esto puede causar descargas eléctricas y que el equipo se deteriore.

No exponga su cuerpo al aire frío de forma directa por períodos largos de tiempo.

Usuario

ADVERTENCIAS SOBRE LA CONEXIÓN ELÉCTRICA

Sólo utilice el cable de alimentación especiﬁcado. Si el mismo está dañado, debe ser reemplazado por el fabricante o un técnico de service autorizado.

Mantenga el cable de alimentación limpio, remueva todo el polvo y suciedad sobre y alrededor del mismo. Un cable sucio puede causar incendios o descargas eléctricas.

No tire del cable para desconectar la unidad. Tome el enchufe ﬁrmemente y tire para desconectarlo del

tomacorriente. Tirar directamente del cable puede dañarlo, lo cual puede llevar a incendios o descargas eléctricas.

No utilice un extensor de cable, alargue el cable usted mismo o conecte otros electrodomésticos en el mismo tomacorriente que el aire acondicionado. Una mala conexión eléctrica, mala aislación y voltaje insu-

ﬁciente pueden causar incendios.

ADVERTENCIAS SOBRE LA LIMPIEZA Y EL MANTENIMIENTO

Apague el equipo y desconecte el cable antes de limpiar el equipo, de lo contrario puede recibir una descarga eléctrica.

No limpie el aire acondicionado con una excesiva cantidad de agua.

No limpie el aire acondicionado con limpiadores imﬂamables. Esto puede deformar el equipo y causar

incendios.

PRECAUCIONES

Si el aire acondicionado se utiliza en conjunto con estufas u otros elementos de calefaccción, ventile la

habitación constantemente para evitar deﬁciencia de oxígeno.

Apague el aire acondicionado y desconéctelo si no va a ser utilizado por un largo período de tiempo.

Apague y desconecte el equipo durante tormentas.

Asegúrese que la condensación de agua pueda ser drenada del equipo sin inconvenientes.

No opere el aire acondicionado con las manos húmedas. Esto puede causarle una descarga eléctrica.

No utilice el equipo para otro propósito que no sea el uso intensionado.

No se trepe ni apoye objetos sobre el equipo.

No utilice el aire acondicionado por largos período de tiempo con las puertas y/o ventanas abiertas o si la humedad es muy alta.

ESPECIFICACIONES SOBRE LA UNIDAD Y CARACTERÍSTICAS

Partes de la unidad

Panel frontal

Aleta

Filtro Funcional

(delante del ﬁltro principal - opcional)

Display (1) (2)

por 3 segundos cuando:

• Se conﬁgura el TIMER ON

• Las funciones FRESH, SWING, TURBO, SILENCIOSO o PV SOLAR se encienden.

por 3 segundos cuando:

• Se conﬁgura el TIMER OFF

• Las funciones FRESH, SWING, TURBO, SILENCIOSO o PV SOLAR se apagan.

Control remoto

OFF

ECO SET T EMP.

AUTO

COOL

DRY HEAT FAN

SET

ECO

MODE

Sostén del control remoto

(en algunas unidades)

cuando el Modo Anti-Corrientes de frío está activo. cuando el Modo de Descongelamiento está activo. cuando el Modo de Autolimpieza se enciende.

Signiﬁcado de los

códigos del display

cuando se enciende la protección contra congelamiento.

cuando se encuentra activa la función de control WiFi (algunos modelos)

cuando la función ECO (en algunos modelos) se activa, el display muestra las letras - - una por una en un intervalo de 1 segundo.

En el modo ventilación, la unidad mostrará la temperatura de ambiente.

En otros modos, la unidad mostrará la temperatura conﬁgurada.

Usuario

Para alcanzar el máximo rendimiento

Un desempeño óptimo para los modos Refrigeración, Calefacción y Deshumidiﬁcación se puede alcanzar en los

siguientes rangos de temperatura. Cuando la unidad se encuentra fuera de estos rangos, ciertas características de

proteccción de seguridad se activarán y causarán que la unidad no funcione de manera eﬁcaz.

Tipo Velocidad variable

Modo Calefacción Modo DeshumidiﬁcadorModo Refrigeración

Temperatura interior

Temperatura exterior

17°C-32°C 0°C-30°C 10°C-32°C

18°C-43°C -7°C-24°C 18°C-43°C

Para mejorar la performance de su unidad, haga lo siguiente:

• Mantenga puertas y ventanas cerradas.

• Limite el uso de energía utilizando las funciones de TIMER.

• No bloquee las entradas o salidas de aire.

• Revise y limpie los ﬁltros de aire con frecuencia.

Para información detallada sobre cada función del equipo, reﬁérase al Manual de Control Remoto.

Otras características

Conﬁgurando el ángulo del ﬂujo de aire

Auto reiniciar

Si la unidad deja de recibir electricidad, la misma se iniciará de forma automática cuando se restaure la

corriente, retomando los seteos conﬁgurados previos

al corte.

Anti moho (algunos modelos)

Cuando se apaga la unidad luego de estar en modo Refrigeración, Auto (refrigeración) o Deshumidiﬁcación, el aire acondicionado va a continuar funcionando en un modo de baja potencia para secar el agua condensada y prevenir el crecimiento de moho.

Memoria del ángulo de la aleta (en algunos modelos)

Cuando encienda su unidad, la aleta volverá a su

posición conﬁgurada antes de ser apagada.

Detector de pérdida de refrigerante (en algunos modelos)

La unidad interior mostrará “EC” en su pantalla si detecta una pérdida. Para una explicación detallada de todas las funciones avanzadas de su unidad (ej. Turbo, y el Modo Auto Limpieza, dirijase al Manual de Control Remoto.

Control Smart (en algunos modelos)

El control Smart le permite manejar su unidad utilizando su conexión de internet a través de su teléfono móvil o tablet. Para el acceso al dispositivo USB, su reemplazo, las operaciones de mantenimiento deben ser realizadas por un profesional.

NOTA

Sobre las ilustraciones

Las ilustraciones en este manual están hechas con propósitos explicativos. La forma real de su unidad interior puede ser un poco diferente. La forma actual prevalecerá.

Conﬁgurando el ángulo vertical del ﬂujo de aire

Cuando la unidad se encuentre encendida, presione el

botón SWING/DIRECT para elegir la dirección (ángulo vertical) del ﬂujo de aire:

1. Presione el botón de SWING/DIRECT una vez para

activar la aleta. Cada vez que presiona el botón, se ajustará la aleta unos 6 grados. Presione el botón

hasta encontrar el ángulo que desee.

2. Para hacer que la aleta oscile entre arriba y abajo,

presione y mantenga el botón SWING/DIRECT

por 3 segundos. Presionelo de nuevo para detener esta función.

Selecionando el ángulo horizontal del ﬂujo de aire

El ángulo horizontal del ﬂujo de aire se debe ajustar manualmente. Tome la vara deﬂectora (vea la ﬁg. B) y

manualmente ajuste el ángulo al que usted desee. En

algunos modelos, el ángulo horizontal del ﬂujo de aire puede ser conﬁgurado desde el control remoto.

Por favor dirijase al Manual de Control Remoto para más información.

NOTA

Nota sobre los ángulos de la aleta

Cuando se utilice el Modo Refrigeración o

Deshumidiﬁcación, no utilice un ángulo vertical

muy cerrado por un tiempo prolongado. Esto puede causar que el agua se condense en las aletas, la cual goteará al piso o sus muebles.

Cuando utilice los modos Refrigeración o Calefacción, seleccionar un ángulo vertical muy cerrado puede reducir el rendimiento de su

equipo debido a un ﬂujo de aire restringido.

No mueva la aleta a mano. Esto va a causar que la aleta se desincronize. Si esto sucede, apague el equipo y desconectelo de la corriente por un par de segundos, luego reinicie el equipo. Esto reiniciará la aleta.

Rango

PRECAUCIÓN

No deje el ángulo de la aleta muy vertical por períodos largos de tiempo. Esto puede causar condensación la cual puede gotear en el piso o sus muebles.

Usuario

PRECAUCIÓN

No ponga sus dedos dentro o cerca del sector succión y emisión de la unidad. El ventilador de alta velocidad puede causarle heridas.

Vara deﬂectora

Fig. A

Función sleep

La función Sleep es utilizada para disminuir el uso de energía mientras usted duerme (y no necesita las

mismas conﬁguraciones para mantenerse confor-

table). Esta función sólo se puede activar a través del control remoto. Presione el botón SLEEP cuando usted esté listo para ir a dormir. Cuando está en Modo Refrigeración, la unidad va a aumentar la temperatura 1ºC luego de una hora y aumentará otro 1ºC adicional luego de otra hora.

Operación SLEEP

+/- 1ºC

Temperatura

elegida

1hr

Fig. B

Cuando se encuentre en Modo Calefacción, la unidad en cambio disminuirá la temperatura 1ºC luego de una hora, y otro 1ºC al cabo de otra hora. Mantendrá esta nueva temperatura por 5 horas, luego la unidad se apagará de forma automática.

NOTA

La función Sleep no funciona en los modos Ven-

tilación y deshumidiﬁcación.

+/- 1ºC

7 horas

1hr

Se apaga el equipo

Ahorrando energía mientras duerme

OPERACIÓN MANUAL (SIN CONTROL REMOTO)

Cómo utilizar la unidad sin el control remoto

En el caso de que su control remoto falle, su unidad puede ser operada de forma manual con el bóton MANUAL CONTROL ubicado en la unidad interior. Tenga en cuenta que esto no es una solución a largo plazo y se recomienda que utilice su unidad con el control remoto.

Antes de utilizar manualmente la unidad

La misma debe estar apagada.

Para operarla de forma manual:

1. Abra el panel frontal de la unidad interior.

2. Ubique el botón de CONTROL MANUAL en el lado derecho de la unidad.

3. Presione el botón una vez para activar el modo AUTO.

CUIDADO Y MANTENIMIENTO

4. Presione otra vez para activar el modo Refrigeración.

5. Presione una tercera vez para apagar la unidad.

6. Cierre el panel frontal.

PRECAUCIÓN

El botón manual tiene como propósito poder realizar pruebas y utilizarse en caso de emergencia. Por favor no utilice esta función a menos que el control remoto esté perdido y sea absolutamente necesario. Para volver a las funciones normales, utilice el control remoto para activar la unidad.

Limpiando su unidad interior

Antes de limpiar o hacer un mantenimiento

Siempre apague y desconecte de la corriente el aire acondicionado antes de limpiarlo o realizar un mantenimiento.

PRECAUCIÓN

Sólo utilice un paño suave y seco para limpiar la unidad. Si la unidad esta particularmente sucia, puede utilizar un paño humedecido con agua tibia para la limpieza.

• NO utilice paños tratados con químicos para

limpiar la unidad.

• NO use bencina, aguarraz, pulidor u otros

solventes para limpiar la unidad. Esto puede hacer que se quiebre o deforme el plástico.

• NO use agua por encima de los 40˚C para limpiar el panel. Esto puede causar que se deforme o pierda color.

Limpieza del ﬁltro de aire

Un ﬁltro de aire sucio puede reducir la eﬁciencia de

enfriamiento de su unidad y puede, además, ser malo

para su salud. Asegúrese de limpiar el ﬁltro una vez

cada dos semanas.

1. Levante la tapa frontal de la unidad interior. El ﬁltro

está debajo de la rejilla de entrada de aire superior.

2. Levante la tabla al ﬁnal del ﬁltro y tire de ella hacia

usted.

3. Ahora tire del ﬁltro.

4. Si su ﬁltro tiene un pequeño ﬁltro renovador de aire, despréndalo del ﬁltro más grande. Límpielo con

una aspiradora de mano.

5. Limpie el ﬁltro más grande con agua tibia y jabón.

Asegúrese de usar un detergente neutro.

6. Enjuague el ﬁltro y sacúdalo para remover el exceso

de agua.

7. Déjelo secar en un lugar fresco, seco, que no esté expuesto a luz solar directa.

8. Cuando esté seco, vuelva a adherir el ﬁltro renovador de aire en el ﬁltro más grande, luego vuelva a

colocarlo en la unidad interior.

9. Cierre el panel frontal de la unidad interior.

Usuario

Filter Tabs

Remove air freshening filter from back of

larger ﬁlter (some units)

Para resetear el recordatorio, presione el botón LED en el control remoto 4 veces, o presione el botón MANUAL CONTROL 3 veces. Si no se resetea, la unidad volverá a mostrar el mensaje "CL" cuando se la vuelva a iniciar.

Trabas de los ﬁltros

Remueva los ﬁltros renovadores

de la parte trasera del ﬁltro más grande

(algunos modelos)

PRECAUCIÓN

No toque el ﬁltro renovador de plasma dentro

de los 10 minutos de haber apagado la unidad.

PRECAUCIÓN

• Antes de cambiar o limpiar el ﬁltro, apague la

unidad y desconéctela de la corriente.

• Cuando quite el ﬁltro, no toque las partes

metálicas dentro de la unidad. Los bordes

ﬁlosos pueden cortarlo.

Recordatorio de cambio de ﬁltro

Luego de 2880 horas de uso, el display de la unidad

interior mostrará "nF". Este es un recordatorio para reemplazar el ﬁltro. Luego de 15 segundos, la unidad

volverá a su mensaje anterior. Para resetear el recordatorio, presione el botón LED en el control remoto 4 veces, o presione el botón MANUAL CONTROL 3 veces. Si no se resetea, la

unidad volverá a mostrar el mensaje "nF" cuando se la

vuelva a iniciar.

PRECAUCIÓN

• Cualquier mantenimiento o limpieza de la unidad exterior debe ser realizado por un técnico autorizado.

• Cualquier reparación debe ser realizada por un técnico autorizado.

Mantenimiento - Largos períodos sin uso

Si usted planea no utilizar el aire acondicionado por un período extendido de tiempo, por favor haga lo siguiente:

• No utilice agua para limpiar el interior de la

unidad interior. Puede dañar la aislación y causar una descarga eléctrica.

• No exponga el ﬁltro a luz solar directa cuando lo seca. Esto puede achicar el ﬁltro.

Recordatorios del ﬁltro de aire (opcional)

Recordatorio de limpieza del ﬁltro

Luego de 240 horas de uso, el display en la unidad interior indicara "CL". Esto es un recordatorio de que

se debe limpiar el ﬁltro. Luego de 15 segundos, la

unidad vuelve a su estado previo.

Limpie todos los

ﬁltros

Apague la unidad

y desconéctela de

la corriente

Encienda la función ventilación

hasta que la unidad se seque

por completo

Remueva las baterías

del control remoto

Mantenimiento - Inspección de pretemporada

Luego de un largo período de tiempo sin uso, haga lo siguiente:

Veriﬁque que no

haya daños en los

cables

Limpie los ﬁltros Veriﬁque que no

haya pérdidas

Reemplace

las baterías

Asegúrese que nada esté bloqueando

las entrada y salida de aire

SOLUCIÓN DE PROBLEMAS

PRECAUCIONES DE SEGURIDAD

Si alguna de las siguientes condiciones sucede, apague la unidad inmediatamente:

• El cable de alimentación está dañado o muy caliente.

• Hay olor a quemado.

• La unidad emite un olor particular.

• Se quema un fusible o se baja el disyuntor con frecuencia.

• Agua u otros objetos entraron en el equipo.

No intente solucionar estos problemas usted mismo, llame a un técnico autorizado inmediatamente.

Problemas comunes

Los siguientes problemas no signiﬁcan que haya un mal funcionamiento del equipo y en la mayoría de los casos

no requieren de una reparación.

Problema Posible causa

La unidad no se enciende cuando se presiona

el botón ON/OFF

La unidad cambia de Refrigeración/Calefacción a Ventilación

La unidad tiene un delay de 3 minutos que previene a la unidad de sobrecargarse. La unidad no puede re-encenderse dentro de los 3 minutos posteriores a ser apagada.

La unidad puede cambiar su conﬁguración para prevenir que se

forme escarcha en la unidad. Una vez que la temperatura aumenta, la unidad regresa a su estado previo.

Se alcanzó la temperatura conﬁgurada, lo que genera que la unidad

apague el compresor. La unidad continuará funcionando una vez

que la temperatura vuelva a ﬂuctuar.

Problema Posible causa

Usuario

La unidad interior emite una niebla

Ambas unidades, interior y exterior, emiten una niebla blanca

La unidad interior hace ruidos

Ambas unidades, interior y exterior, hacen ruidos

En regiones muy húmedas, una fuerte diferencia de temperatura entre el exterior y el interior, puede causar la niebla.

Cuando la unidad reinicia en el Modo Calefacción luego de descongelarse, puede emitir una niebla blanca generada por la humedad del proceso de descongelamiento.

Un sonido de corriente de aire se genera cuando la aleta regresa a su posición.

Un chirrido puede escucharse luego de utilizar la unidad en Modo Calefacción dada la expansión y contracción de las partes plásticas de la unidad.

Un sonido bajo durante el funcionamiento. Es normal

y es causado por el gas refrigerante ﬂuyendo entre las unidad

interior y exterior.

Un sonido cuando el sistema se enciende, se detiene o se está descongelando: Este sonido es normal y es causado por el gas refrigerante deteniéndose o cambiando de dirección.

La unidad exterior hace sonidos

La unidad interior y/o exterior emiten polvo

La unidad emite malos olores

Chirrido: Expansión y contracción normal de las partes plásticas y metálicas causado por las diferencias de temperatura durante el funcionamiento de la unidad.

La unidad genera diferentes sonidos dependiendo el modo en el que se encuentre funcionando.

La unidad puede acumular polvo durante un período de tiempo extendido sin uso, el cual será emitido por la misma cuando se encienda. Esto puede ser mitigado si se cubre la unidad durante los largos períodos de inactividad.

La unidad puede haber absorbido olores del ambiente (cocina, cigarrillos, etc.) Los mismos serán emitidos durante una operación normal.

El ﬁltro está sucio y debe ser cambiado.

Problema Posible causa

El ventilador de la unidad exterior no está en funcionamiento

La operación es errática, impredecible o la unidad no responde

NOTA

Si el problema persiste, contacte un vendedor local o un Centro de Atención al Cliente. Brinde la mayor cantidad de información sobre el problema de la forma más detallada posible junto con el número de modelo del equipo.

Durante una operación normal, la velocidad del ventilador

es controlada para optimizar la eﬁciencia del producto.

Esto se puede dar por interferencias en la señal causada por torres de celular y extensores de señal.

Haga lo siguiente:

- Desconecte el equipo, vuelva a conectarlo.

- Presione el botón ON/OFF para reiniciar la operación.

Solución de problemas

Cuando tenga inconvenientes, por favor veriﬁque los siguientes puntos antes de comunicarse con el Centro de

Atención al Cliente.

Problema Posible causa Solución

La temperatura seleccionada

Baje la temperatura seleccionada.

Limpie el intercambiador de calor.

Quite el ﬁltro y límpielo según las

instrucciones.

Apague la unidad, quite las obstrucciones y vuelva a encenderlo.

Asegúrese que todas las puertas y ventanas estén cerradas cuando utilice la unidad.

Mala performance en el modo de Refrigeración

puede estar más alta que la temperatura del ambiente.

El intercambiador de calor de la unidad interior o el de la unidad exterior está sucio.

El ﬁltro de aire está sucio.

La entrada o salida de aire de alguna de las dos unidades está bloqueada.

Hay puertas o ventanas abiertas.

La luz solar genera un calor excesivo.

Cierre ventanas y cortinas en períodos de mucho calor o mucha luz solar.

Problema Posible causa Solución

Demasiadas fuentes de calor en la habitación (gente, computadoras, electrónicos, etc.).

Reduzca la cantidad de fuentes de calor.

Control Remoto

Mala performance en el modo de Refrigeración

La unidad no está funcionando

Poco refrigerante generado por pérdidas o un largo tiempo de uso.

Se encuentra activa la función silenciosa (en algunos modelos).

Corte de luz.

No está encendido el equipo.

Está quemado el fusible.

El control remoto no tiene baterías.

Se activó la protección de 3 minutos de la unidad.

Veriﬁque pérdidas, vuelva a realizar

el aislamiento y renueve el refrigerante.

La función silenciosa puede reducir la performance del producto ya que reduce la frecuencia de operación. Apague la función.

Espere a que vuelva la electricidad.

Encienda el equipo.

Cambie el fusible.

Cambie las baterías.

Espere 3 minutos luego de reiniciar la unidad.

La unidad se enciende y se detiene con frecuencia

Mala performance en Modo Calefacción

Está activo el timer

Hay demasiado o muy poco refrigerante en el sistema.

Un gas no comprimible o humedad entró en el sistema.

El compresor está roto.

El voltaje está muy alto o muy bajo.

La temperatura exterior es muy baja.

Apague el timer.

Revise que no haya pérdidas y recargue el sistema de refrigerante.

Vacíe y recargue el sistema de refrigerante.

Reemplace el compresor.

Instale un regulador de voltaje.

Utilice un calefactor adicional.

Problema Posible causa Solución

Entra aire frío a través de puertas y ventanas.

Mala performance en Modo Calefacción

Las luces de indicación titilan

Aparece alguno de los siguientes códigos de error

NOTA

Si el problema persiste luego de hacer las veriﬁcaciones apropiadas, desconéctelo de la corriente

y contáctese con el Centro de Atención al Cliente.

Poco refrigerante causado por pérdidas o mucho tiempo de uso.

La unidad puede detenerse o continuar con su operación para funcionar de forma segura. Si las luces continúan titilando o sigue el código de error, espere 10 minutos. El problema se puede solucionar solo. De lo contrario desconéctelo de la corriente y vuelva a conectarlo. Reinicie el equipo. Si el problema persiste, desconecte la unidad y contáctese con el Centro de Atención al Cliente.

Asegúrese que todas las ventanas y puertas estén cerradas durante la operación.

Veriﬁque pérdidas, vuelva a realizar

el aislamiento y renueve el refrigerante.

GUÍAS PARA EL DESECHO DEL EQUIPO

clasiﬁcar.

Cuando deseche la unidad, usted tiene las siguientes opciones:

• Lleve el equipo a una instalación municipal de recolección de desechos electrónicos.

• Venda el electrodoméstico a un vendedor de chata- rra certiﬁcado.

Arrojar este electrodoméstico en un bosque u otros lugares naturales, pone en peligro su salud y es malo para el medio ambiente. Sustancias

dañinas pueden ﬁltrase en la tierra o agua y

entrar en la cadena de alimentación.

NOTA

MANUAL

Control Remoto

DEL CONTROL REMOTO

SPLIT

MANEJO DEL CONTROL REMOTO

Ubicación del control remoto

Utilice el control remoto en un radio no mayor a 8 metros de distancia del aparato, en dirección al recep-

tor. La recepción de la señal se conﬁrma con un beep.

Temp

Mode Fan

Sleep

Timer

Options

Turbo LED Fav.

PRECAUCIONES

Reemplazo de las pilas

El control remoto funciona con dos pilas alcalinas (AAA) ubicadas en la parte posterior y cu- biertas con una tapa.

• El acondicionador de aire no funcionará si

existen cortinas, puertas o materiales de otro tipo que intercepten las señales del control remoto a la unidad interior.

• Evite el derrame de cualquier tipo de líquidos

sobre el control remoto. No lo exponga a la luz directa del sol ni al calor.

• Si se expone al receptor de señal infrarroja de la

unidad interior a la luz directa del sol, es posible que el acondicionador de aire no funcione adecuadamente. Use cortinas para evitar que el receptor quede expuesto a la luz del solar.

• Si otros electrodomésticos reaccionan al usar el

control remoto, cámbielos de lugar o consulte a su proveedor local.

(1) Retire la tapa trasera del control remoto. (2) Retire las pilas viejas y coloque correctamente las

nuevas conforme la indicación de los polos (-) y (+).

(3) Vuelva a colocar la tapa.

NOTA

Cuando se cambian las pilas, el control remoto elimina toda la información programada. Después de insertar las pilas nuevas, es necesario reprogramar el control remoto.

PRECAUCIONES

• No mezcle las pilas viejas con las nuevas ni

mezcle diferente tipos de pilas.

• Retire las pilas del control remoto si no va a

utilizarlo por 2 o 3 meses.

• Deseche las pilas viejas en contenedores especiales que podrá encontrar en los locales de venta.

ESPECIFICACIONES DEL CONTROL REMOTO

Control Remoto

Modelo

Voltaje nominal Voltaje más bajo de Señal de emisión CPU

Rango de recepción de la señal Temperatura ambiente

Características del rendimiento

1. Modo operativo: AUTOMÁTICO, REFRIGERACIÓN, DESHUMIDIFICACIÓN, CALEFACCIÓN (únicamente en modelos Frío Calor) Y

VENTILACIÓN.

2. Función de conﬁguración del temporizador en 24

horas.

3. Rango de conﬁguración de temperatura interior:

17ºC~30ºC.

RG70C/BGEF RG70C1/BGEF

3.0V (pilas alcalinas AAA)

2.0V 8 m

-5ºC~60ºC

4. Función completa del LCD (Pantalla de Cristal

Líquido).

NOTA

Todas las ilustraciones del presente manual son

sólo a ﬁnes explicativos. Su acondicionador de

aire puede ser diferente. El forma real es la que prevalece.

FUNCIÓN DE LOS BOTONES

1. Botón ON/OFF (Encendido/Apagado)

Pulse este botón para encender el acondicionador de aire. Presiónelo nuevamente para apagarlo.

2. Botones TEMP UP/DOWN (selección de temp.)

Pulse el botón que corresponda para aumentar o reducir la temperatura interior de 17ºC hasta 30ºC.

3 Botón MODE (Modo)

Cada vez que presione este botón, el modo operativo se selecciona según la siguiente secuencia:

AUTO REFRIGERACIÓN DESHUMIDIFICACIÓN CALEFACCIÓN VENTILACIÓN

NOTA

El modo calefacción se aplica solamente en mo-

delos Frío/Calor.

4. Botón SLEEP (Ahorro de energía)

Pulse este botón para activar el modo ahorro de energía. Mantiene la temperatura más confortable y ahorra energía. Esta función solamente está dispo-

nible en el modo FRÍO, CALOR o AUTOMÁTICO.

NOTA

Mientras la unidad funcione en el modo SLEEP, se puede cancelar la operación si se presiona el botón ON/OFF (encender/apagar), FAN SPEED (velocidad del ventilador), SLEEP (ahorro de energía) o MODE (modo).

Mode Fan

Sleep

Options

Timer

Turbo LED Fav.

Modelos: RG70C/BGEF

RG70C1/BGEF.

Temp

5. Botón TIMER (Temporalizador)

Presione este botón para iniciar las secuencias de auto-encendido o auto-apagado según corresponda.

6 Botón TURBO

Función Turbo Activada/Desactivada. La función

Turbo permite a la unidad alcanzar la temperatura actual en el menor tiempo. Al presionar este botón en modo frío, la unidad expulsará un fuerte aire frío con una velocidad del ventilador super alta.

7. Botón LED

Desactiva/Activa el indicador de temperatura de la unidad interior. Al presionar este botón, se apaga el visor de temperatura de la unidad interior, si se presiona de nuevo se enciende el visor.

8. Botón FAN (velocidad del ventilador)

Se utiliza este botón para seleccionar la velocidad del ventilador en cuatro niveles:

AUTO BAJO MEDIO ALTO

Control Remoto

NOTA

No puede cambiar la velocidad del ventilador en los modos AUTO y DESHUMIDIFICACIÓN.

9. Botón SWING (en algunos modelos)

Se lo utiliza para activar o desactivar la función de

oscilación de las aletas verticalmente y conﬁgurar la dirección de ﬂujo de aire. Las aletas se mueven 6

grados por cada vez que se presiona el botón. Si se lo presiona por mas de 2 segundos, las aletas oscilarán de forma automatica.

10. Botón OK (en algunos modelos)

Se lo utiliza para conﬁrmar funciones opcionales.

11. Botón SWING (en algunos modelos)

Se lo utiliza para activar o desactivar la función de

oscilación de las aletas horizontalmente y conﬁgurar la dirección de ﬂujo de aire. Las aletas se mueven 6

grados por cada vez que se presiona el botón. Si se lo presiona por mas de 2 segundos, las aletas oscilarán de forma automatica.

Mode Fan

Sleep

Options

Timer

Turbo LED Fav.

Modelos: RG70C/BGEF

RG70C1/BGEF.

Temp

12. Botón OPTION (opciones)(en algunos modelos)

Presione este botón para seleccionar la función del aire acondicionado en el siguiente orden:

FRESH FOLLOW ME CONFORT AUTO LIMPIEZA

Presione el botón para elegir la función deseada, verá el ícono de la opción seleccionada y debe precionar

OK para conﬁrmar.

Función FRESH (Refrescar) : Cuando se inicie esta función, el ﬁltro Ionizado / de Plasma (según el modelo) se encenderá, removiendo impuridades del aire.

Función FOLLOW ME (sígueme) : Cuando se active esta función, el control remoto indicará la temperatura actual en la habitación en la que se encuentre. El mismo enviará una señal al aire acondicionado cada 3 minutos hasta que se vuelva a seleccionar

FOLLOW ME.

Función CONFORT : Cuando esta función se encuentre activa, el aire acondicionado seteará la temperatura en 23 °C automáticamente. Esta función no está

disponible en el modo VENTILADOR (FAN).

Función SELF CLEAN (autolimpieza) : En este modo, el aire acondicionado limpiará y secará la evaporadora para mantenerla fresca para la próxima operación. No funciona en los modos de calefacción y ventilador.

Temp

Mode Fan

Sleep

Options

Timer

Turbo LED Fav.

13. Botón FAV

• Se utiliza para guardar la conﬁguración actual

o continuar con una guardada previamente.

• La primera vez que se enciende el equipo, al presionar el botón FAV., la unidad funcionará

en modo AUTO, 26°C y la velocidad del ventilador será AUTO.

• Si se presiona el botón cuando el control remoto está encendido, el sistema restaurará

automáticamente las conﬁguraciones

anteriores, incluyendo modo de operación, la temperatura, la velocidad del ventilador y el modo SLEEP (si está activo).

• Si se presiona el botón por más de 2 segundos, el sistema guardará las conﬁguraciones actuales

incluyendo el modo de operación, la temperatura, velocidad de ventilador y el modo SLEEP (si está activo).

Modelos: RG70C/BGEF

RG70C1/BGEF.

NOTA

El indíca que la función está disponible en algunos modelos.

INDICADORES EN LA PANTALLA LCD

Mode display

Control Remoto

COOLAUTO

Muestra cuando se transmiten datos. Muestra que el control remoto está encendido.

Se muestra en el modo ECO de operación.

Indica bajo nivel de batería.

Muestra si el TIMER de encendido está activo.

Muestra si el TIMER de apagado está activo.

No habilitado para esta unidad

Muestra que está activo el modo silencioso.

Indica la temperatura seteada para el ambiente. la temperatura, o el tiempo asignado al TIMER.

Indica que el aire acondicionado está

funcionando en el modo Follow Me.

Indica que la función FRESH está activa.

Indica que la función

DRY HEAT FAN

AUTOLIMPIEZA está activa.

Indica que la función CONFORT está activa.

Indica que está activo el modo SLEEP.

Indica que está activo el modo SUPER. (No habilitado para esta unidad)

Indicador de velocidad del ventilador.

Baja velocidad

Velocidad media

Alta velocidad

AUTO

Nota:

Los indicadores que se muestran en la ﬁgura tienen ﬁnes

ilustrativos. Durante las distintas operaciones del aire acondicionado, solo se mostrará en la pantalla las señales

que son signiﬁcativas al modo en funcionamiento.

Velocidad automática

USO DE LOS BOTONES

Modo automático

Asegúrese de que la unidad esté conectada y haya electricidad.

1. Presione el botón MODE (modo) para seleccionar

el modo Auto (automático).

2. Presione el botón TEMP (temperatura) para ﬁjar la

temperatura deseada. Puede ﬁjarla en una escala de

17°C ~30ºC aumentando cada 1°C.

3. Presione el botón ON/OFF (encendido/apagado)

para iniciar el equipo.

NOTA

1. En el modo Automático, es lógico que el equipo seleccione el modo Refrigeración, Ventilación,

Calefacción y Deshumidiﬁcación al captar la dife-

rencia entre la temperatura ambiente de la habitación y la temperatura establecida en el control remoto.

2. En el modo Automático no puede cambiarse la velocidad del ventilador; es controlada automáticamente.

3. Si el modo Automático no le resulte confortable, elija manualmente el modo operativo deseado.

Temp

Mode Fan

Sleep

Options

Timer

Turbo LED Fav.

Modo Refrigeración/Calefacción/Ventilación

Asegúrese de que la unidad esté conectada y haya electricidad.

1. Presione el botón MODE (modo) para seleccionar el modo REFRIGERACIÓN, CALEFACCIÓN (so- lamente en modelos frío/calor) o VENTILACIÓN.

2. Presione el botón TEMP (temperatura) para esta-

blecer la temperatura deseada. Puede ﬁjarla en una

escala de 17°C ~30ºC aumentando cada 1°C .

3. Presione el botón FAN SPEED (velocidad del

ventilador) para seleccionar la velocidad del ventilador en cuatro niveles: automático, bajo, medio o alto.

4. Presione el botón ON/OFF (encendido/apagado)

para encender el equipo.

NOTA

En el modo FAN (ventilador), la conﬁguración de

temperatura no aparece en el control remoto y tampoco se puede controlar la temperatura de la habitación. En este caso, sólo pueden realizarse los pasos 1, 3 y 4.

Temp

Mode Fan

Sleep

Option

Timer

Turbo LED Fav.

Modo deshumidiﬁcación

Asegúrese de que la unidad esté conectada y haya electricidad.

1. Presione el botón MODE (modo) para seleccionar

el modo DESHUMIDIFICACIÓN.

2. Presione el botón TEMP (temperatura) para ﬁjar la temperatura deseada. Puede ﬁjarla en una escala de

17°C~30ºC aumentando cada 1ºC.

3. Presione el botón ON/OFF (encendido/apagado)

para encender el equipo.

NOTA

En el modo deshumidiﬁcación no se puede modiﬁcar

la velocidad del ventilador; es controlada automáticamente.

Control Remoto

Temp

Mode Fan

Sleep

Options

Timer

Turbo LED Fav.

Ajuste de dirección del ﬂujo de aire

(disponible en algunos modelos)

Pulse un botón SWING o para ajustar la dirección del ﬂujo de aire hacia arriba o hacia abajo.

1. Al presionar el botón una sola vez y de manera

rápida, se activa la función de conﬁguración de ﬂujo

de aire. El ángulo de movimiento de la aleta es 6° por cada vez que se presione el botón.

NOTA

En algunos modelos presionar el botón SWING para

iniciar la función de oscilación automática solamente.

2. Al presionar un botón SWING o durante más de 2 segundos, se activará automáticamente la función oscilación. Las aletas horizontales oscilarán de arriba hacia abajo automáticamente. Presione el botón nuevamente para detener la función.

NOTA

Temp

Mode Fan

Sleep

Options

Timer

Turbo LED Fav.

Cuando las aletas oscilan o se mueven en una posición que pueda afectar el efecto de refrigeración o

calefacción del acondicionador de aire, se modiﬁcará

la oscilación o la dirección de movimiento de manera automática.

FUNCIÓN DEL TEMPORIZADOR

La unidad tiene dos funciones relacionadas con el encendido o apagado del mismo:

TIMER ON: Conﬁgura el tiempo de encendido automático de la unidad.

TIMER OFF: Conﬁgura el tiempo de apagado

automático de la unidad.

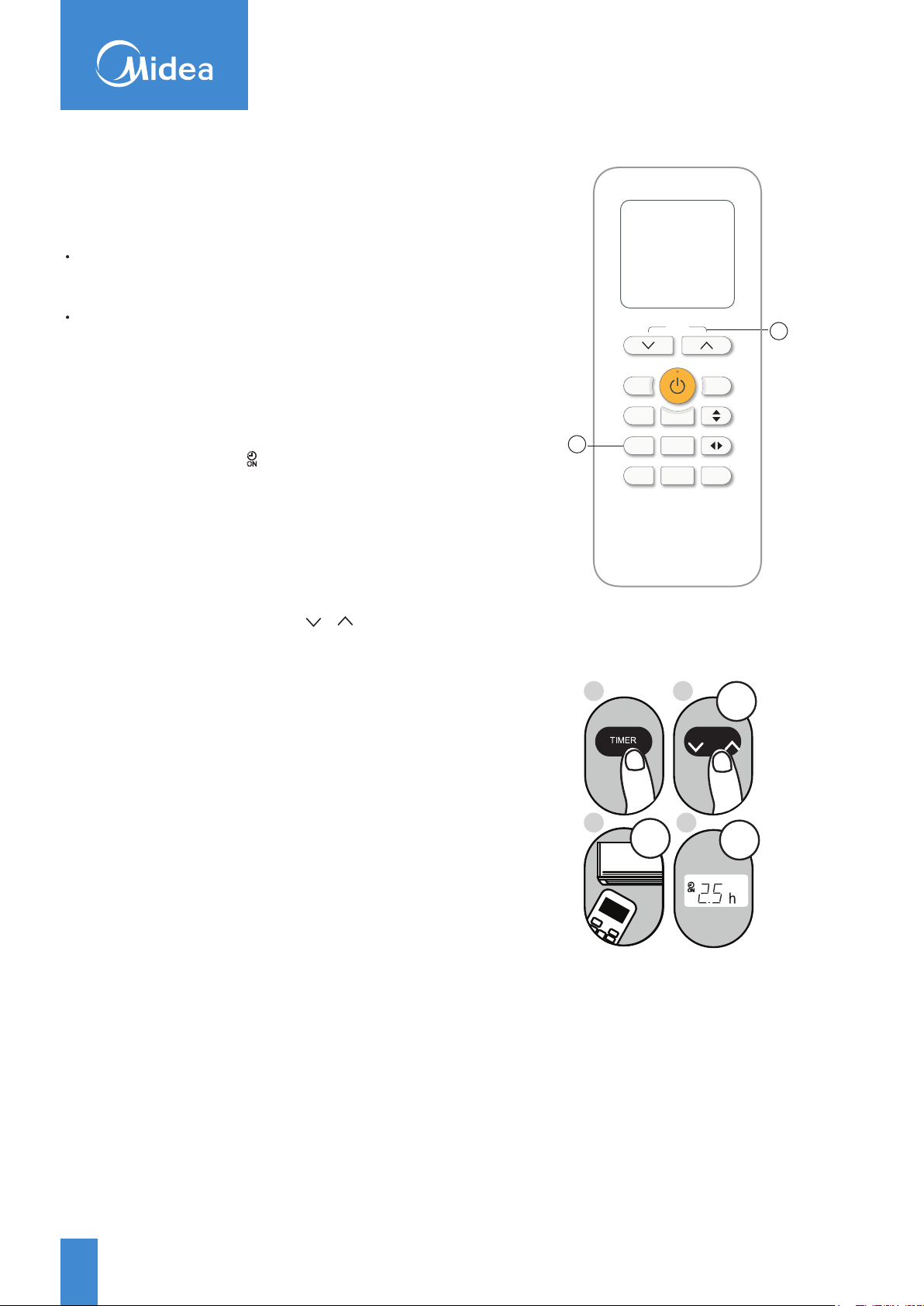

Conﬁguración del tiempo de encendido automático.

1. Presione el botón TIMER. En el control remoto se visualizará TIMER ON ( ), parpadeará y aparecerá en el área de la pantalla LCD la última hora de encendido automático y la letra “h”. Este número indica la cantidad de tiempo en la que la unidad será encendida. Por ejemplo, si elije TIMER ON en 2 horas, aparecerá en la pantalla “2.0h” y el equipo se encenderá a las 2 horas.

2. Presione los botónes de Temp. o para elegir el tiempo de espera para que se encienda la unidad.

3. Luego de 2 segundos, la función TIMER ON será activada. El display del control remoto volverá a mostrar la temperatura seleccionada.

Temp

Mode Fan

Sleep

Options

Timer

Turbo LED Fav.

Temp

ON/OFF

MODE

SHORT CUT

FAN

TEMP

TIMER ON

L E

TIMER OF

1seg

2seg

Ejemplo: Conﬁgurando la unidad para

que se encienda luego de 2 horas y media.

Conﬁguración del tiempo de apagado automático.

1. Presione el botón TIMER. En el control remoto se

visualizará TIMER OFF ( ), parpadeará y aparecerá

en el área de la pantalla LCD la última hora de encendido automático y la letra “h”. Este número indica la cantidad de tiempo en la que la unidad será apagada.

2. Presione los botónes de Temp. o para elegir

Control Remoto

Temp

Mode Fan

el tiempo de espera para que se apague la unidad.

3. Luego de 2 segundos, la función TIMER OFF será activada. El display del control remoto volverá a

mostrar la temperatura seleccionada.

IMPORTANTE

Cuando se estén conﬁgurando las funciones de TIMER ON o TIMER OFF, hasta un máximo de 10 horas, el timer se puede modiﬁcar con perío-

dos de 30 minutos cada vez que se presionan los botones de temperatura. Luego desde las 10 horas y con un máximo de 24 horas, el timer se

puede modiﬁcar con períodos de 1 hora. El timer

será reiniciado luego de pasar las 24 horas. Ambas funciones pueden ser canceladas dejando timer en 0.

Sleep

Options

Timer

Turbo LED Fav.

x10

Temp

1seg

2seg

Temp

Mode Fan

Presione los botones TEMP o hasta alcanzar la temperatura deseada.

ON/OFF

MODE

SHORT CUT

FAN

TEMP

TIMER ON

L E

TIMER OF

Ejemplo: Conﬁgurando la unidad para

que se apague luego de 5 horas.

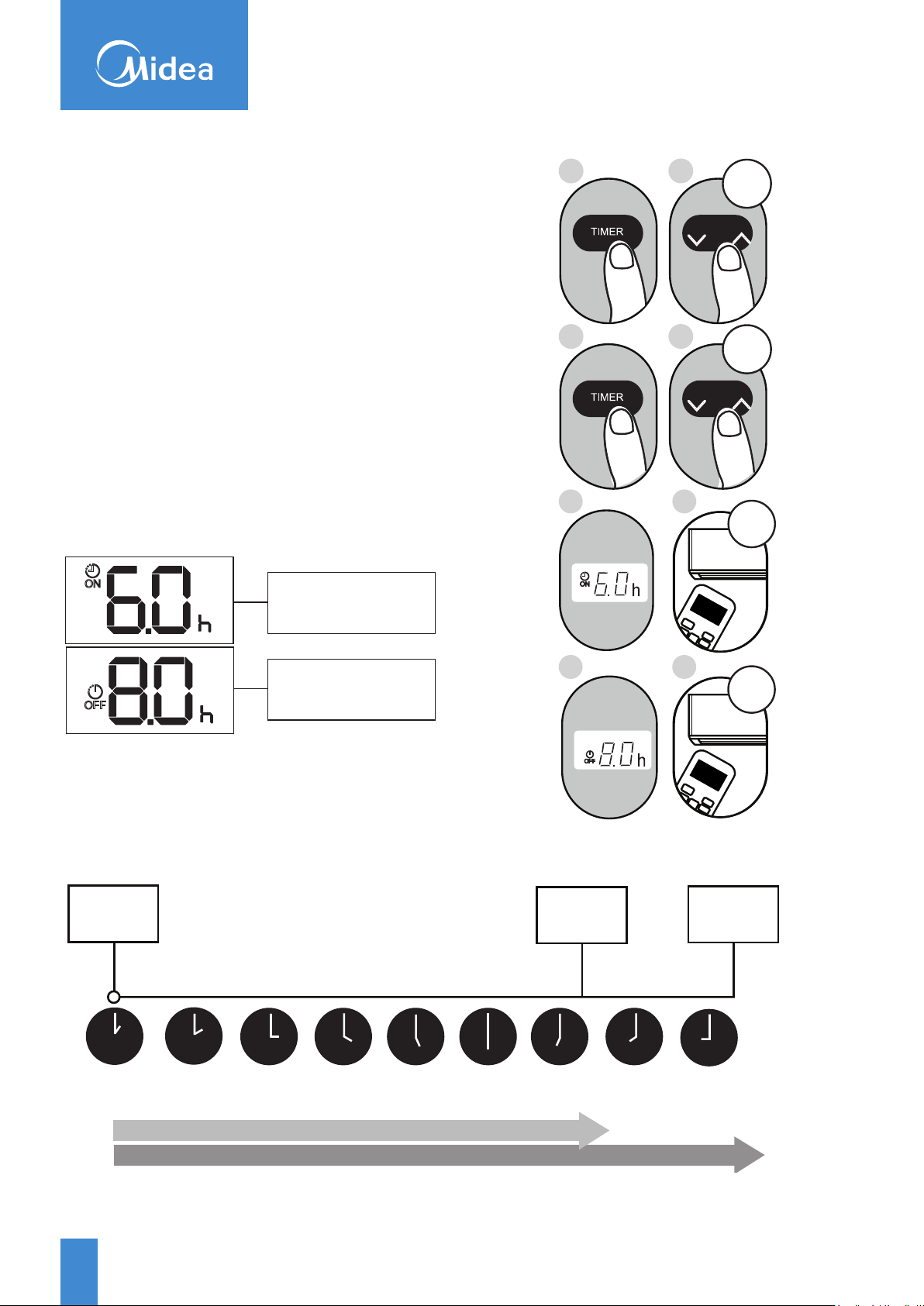

Temporizador combinado

(Conﬁguración de ambos temporizadores, ENCEN-

DIDO y APAGADO, simultáneamente).

Tenga en cuenta que el período de tiempo que usted

seleccione se reﬁere a horas transcurridas a partir del

horario actual.

X12

Temp

Por ejemplo, digamos que es la 1:00 PM y usted desea que la unidad se encienda automáticamente a las 7:00 PM, funcione por 2 horas y se apague automáticamente a las 9:00 PM.

Ejemplo:

Como programar el equipo para que se encienda en 6

horas, opere por 2 horas y se apague (vea la ﬁgura).

En el control remoto usted verá lo siguiente:

El timer está programado para encenderse 6 horas pasadas de la hora actual.

El timer está programado para apagarse 8 horas pasadas de la hora actual.

X16

Temp

seg

ON/OFF

MODE

SHORT CUT

TEMP

TIMER ON

seg

Empieza el

contador

1PM

Hora Actual

2PM 3PM

6 horas después

8 horas después

4PM 5PM

ON/OFF

MODE

SHORT CUT

TIMER ON

La unidad se La unidad se

ENCIENDE

APAGA

6PM 7PM 8PM 9PM

Control Remoto

make yourself at home

Importa, distribuye y garantiza: Carrier S.R.L. / Carlos Pellegrini 961, Piso 3º / (C1009ABS) Buenos Aires / Argentina

Manual Nro. Edición: Enero 2019

Debido a la constante innovación tecnológica de Midea, las características de los modelos pueden sufrir cambios sin previo aviso.

MSAUC-36H-00M

midea.com.ar

0810-333-MIDEA

(64332)

Midea MSAUC-36H-01M, MSAUO-36H-01M, MSAUI-36H-01M User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
