Midea MSAG2-07HRN1-I, MSAG2-07HRN1-O, MSAG2-09HRN1-I, MSAG2-09HRN1-O, MSAG2-12HRN1-I User guide

...

Page 1

СПЛИТ-СИСТЕМА КОНДИЦИОНИРОВАНИЯ НАСТЕННОГО ТИПА

Инструкция по монтажу и эксплуатации

ВАЖНОЕ ПРИМЕЧАНИЕ:

Перед установкой и эксплуатацией нового кондиционера внимательно прочтите данную инструкцию. Сохраните ее для последующего обращения к ней за справками.

МОДЕЛИ:

on/off, R410A

MSAG2-07HRN1-I / MSAG2-07HRN1-O MSAG2-09HRN1-I / MSAG2-09HRN1-O MSAG2-12HRN1-I / MSAG2-12HRN1-O MSAG2-18HRN1-I / MSAG2-18HRN1-O MSAG2-24HRN1-I / MSAG2-24HRN1-O

inverter, R32

MSAG2-09N8D0-I / MSAG2-09N8D0-O MSAG2-12N8D0-I / MSAG2-12N8D0-O MSAG2-18N8D0-I / MSAG2-18N8D0-O MSAG2-24N8D0-I / MSAG2-24N8D0-O

Page 2

Содержание

Техника безопасности ..................................................................................................4

Инструкция по эксплуатации

Особенности и характеристики ...................................................... 10

1. Дисплей внутреннего блока .......................................................................................................10

2. Температура эксплуатации .........................................................................................................11

3. Прочие функции ........................................................................................................................ 12

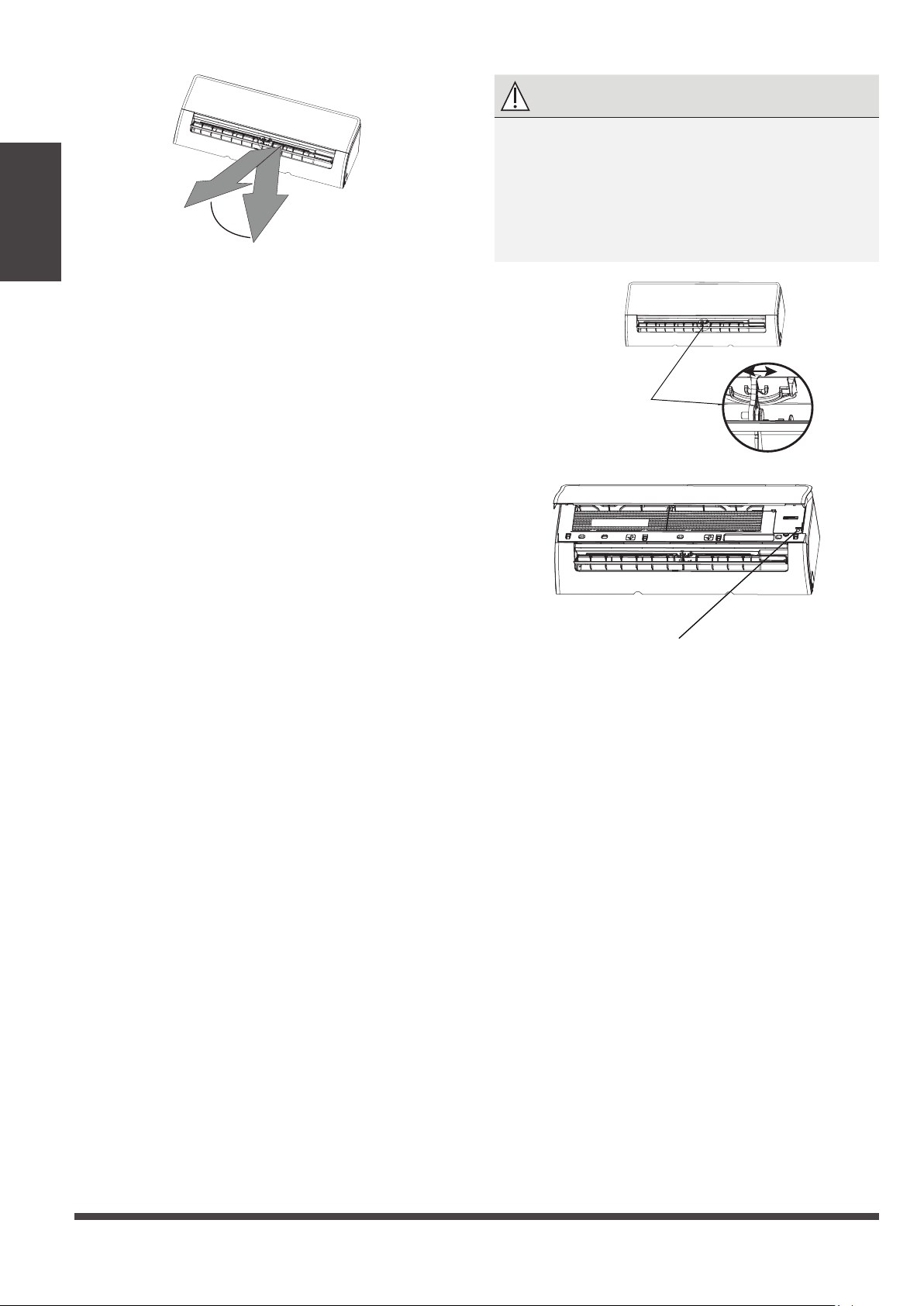

4. Установка угла воздушного потока ............................................................................................13

5. Ручное управление ...................................................................................................................... 13

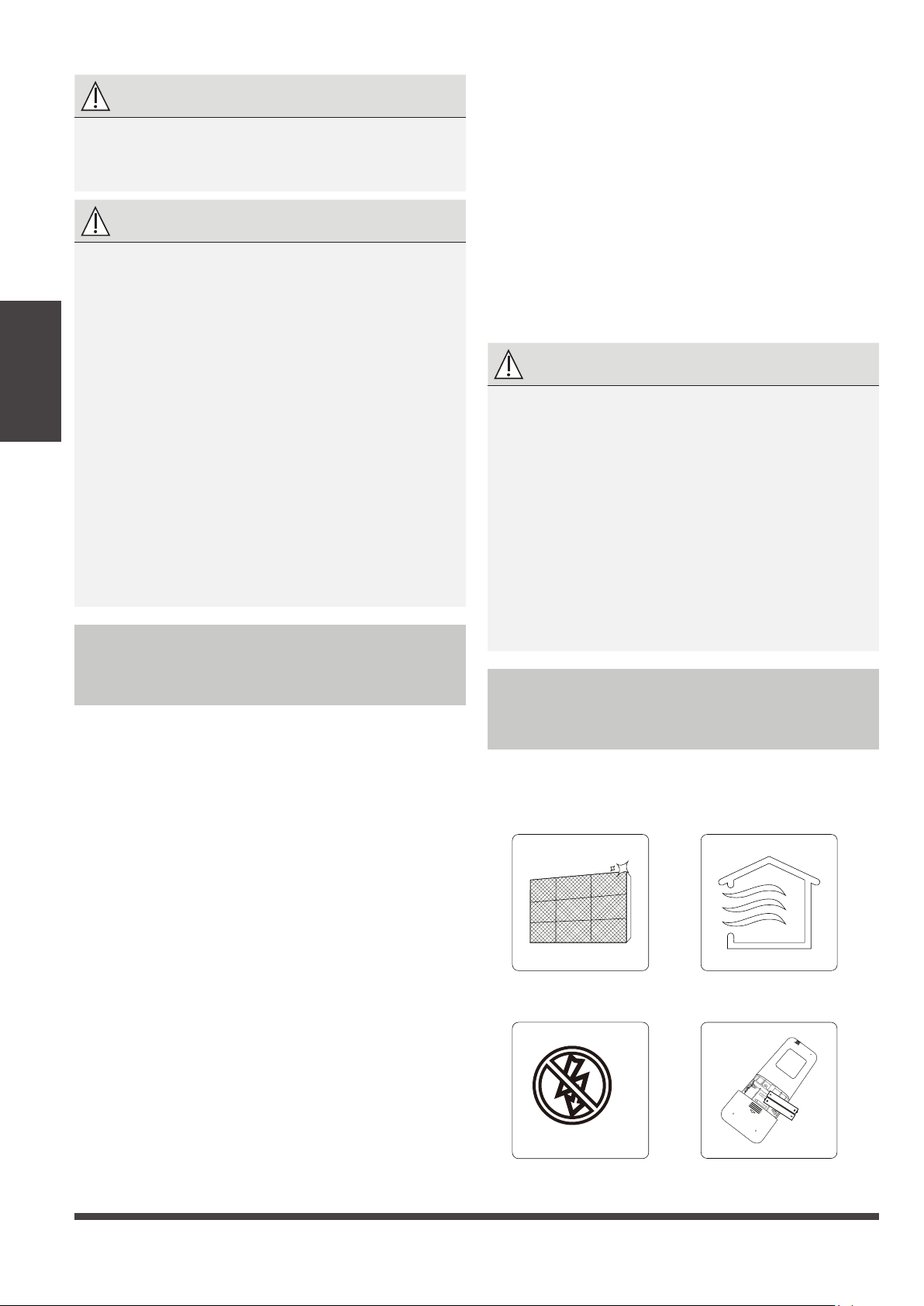

Обслуживание и профилактика .................................................... 15

Устранение неисправностей ........................................................... 18

Page 3

Руководство по монтажу

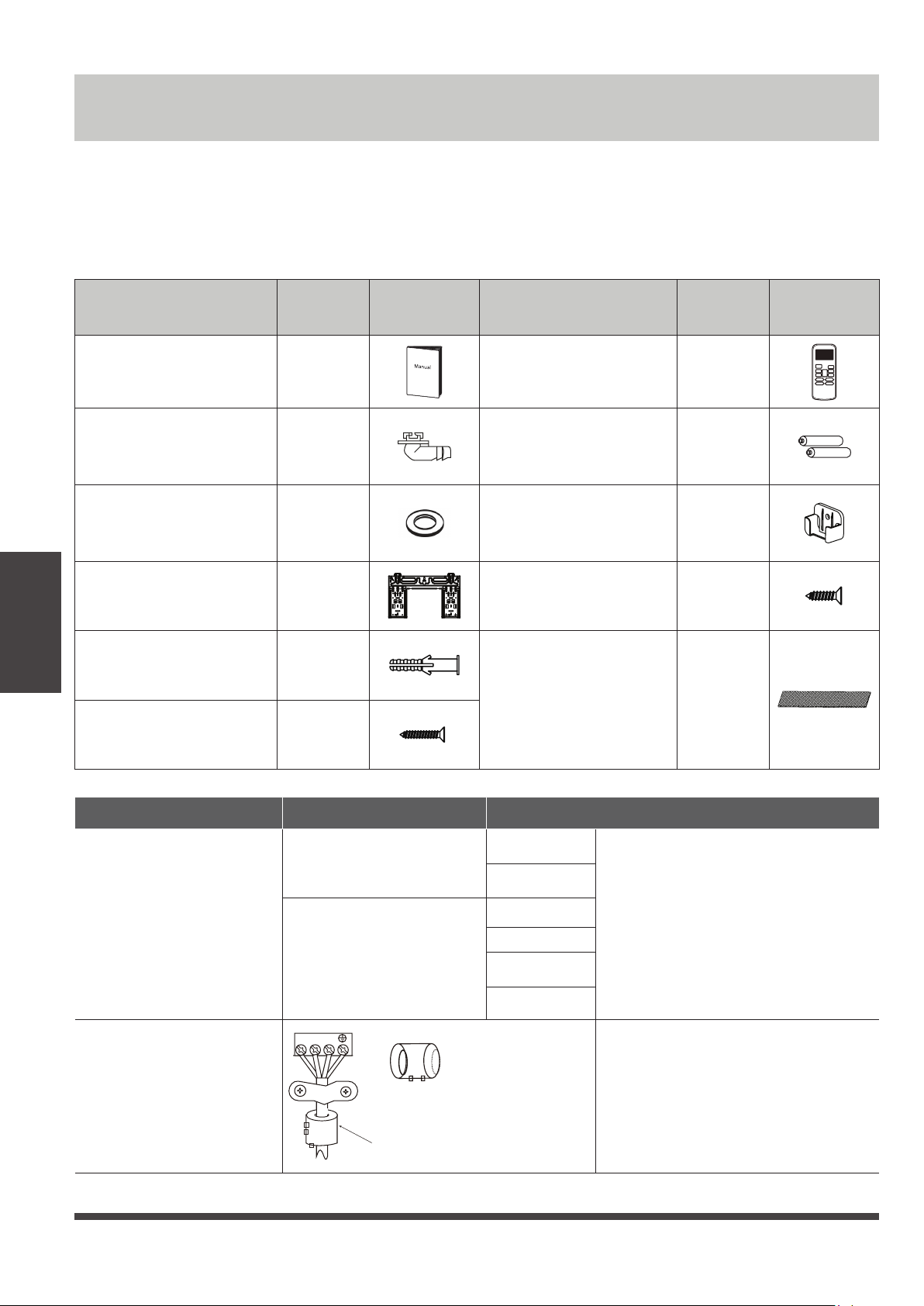

Дополнительное оборудование .................................................... 22

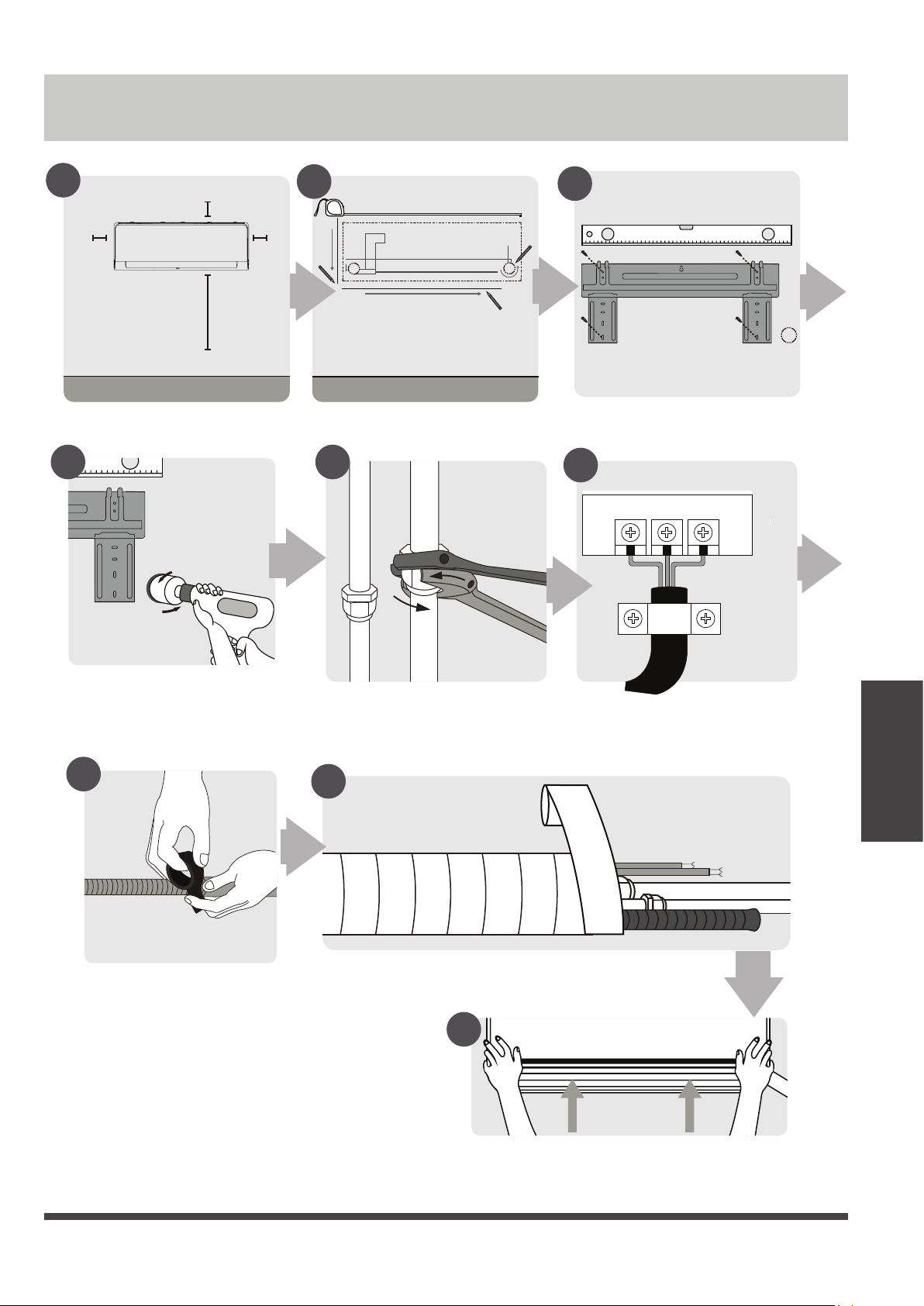

Краткое изложение порядка монтажа: внутренний блок ......... 23

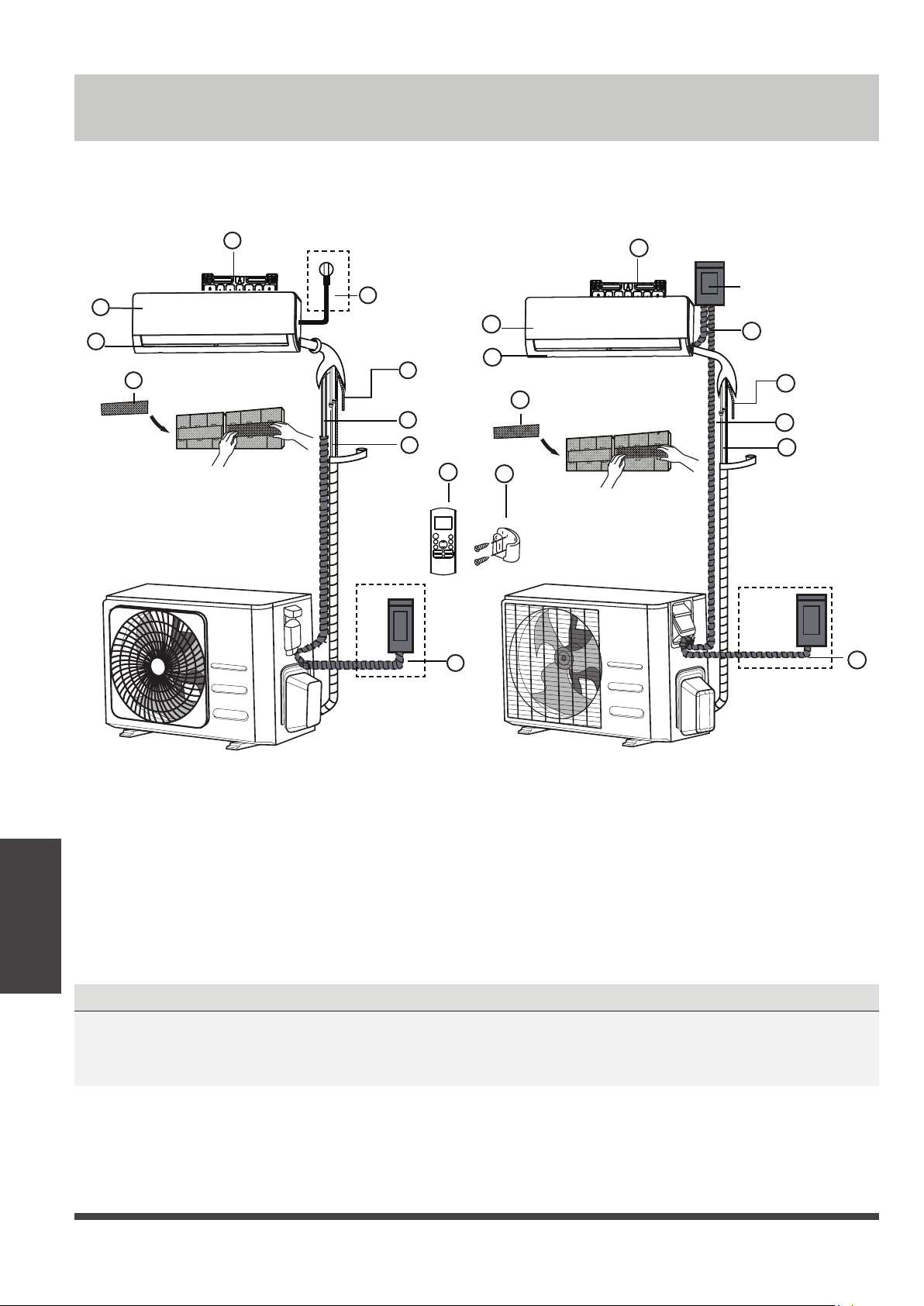

Компоненты кондиционера ........................................................... 24

Монтаж внутреннего блока ............................................................ 25

1. Выберите место для установки ..................................................................................................25

2. Прикрепите к стене монтажную пластину .................................................................................25

3. Просверлите в стене отверстие для соединительного трубопровода ......................................26

4. Подготовьте трубопровод хладагента .......................................................................................27

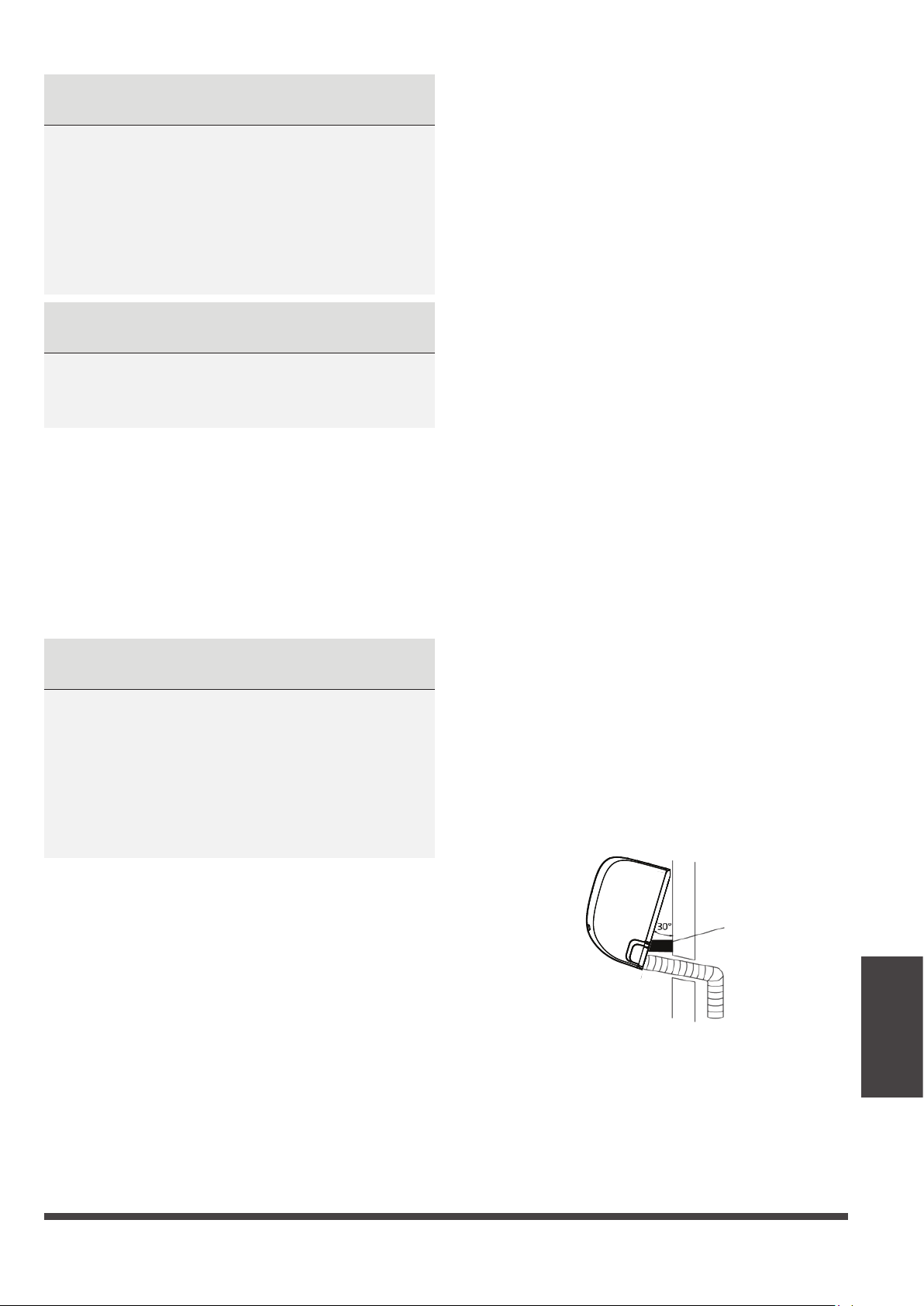

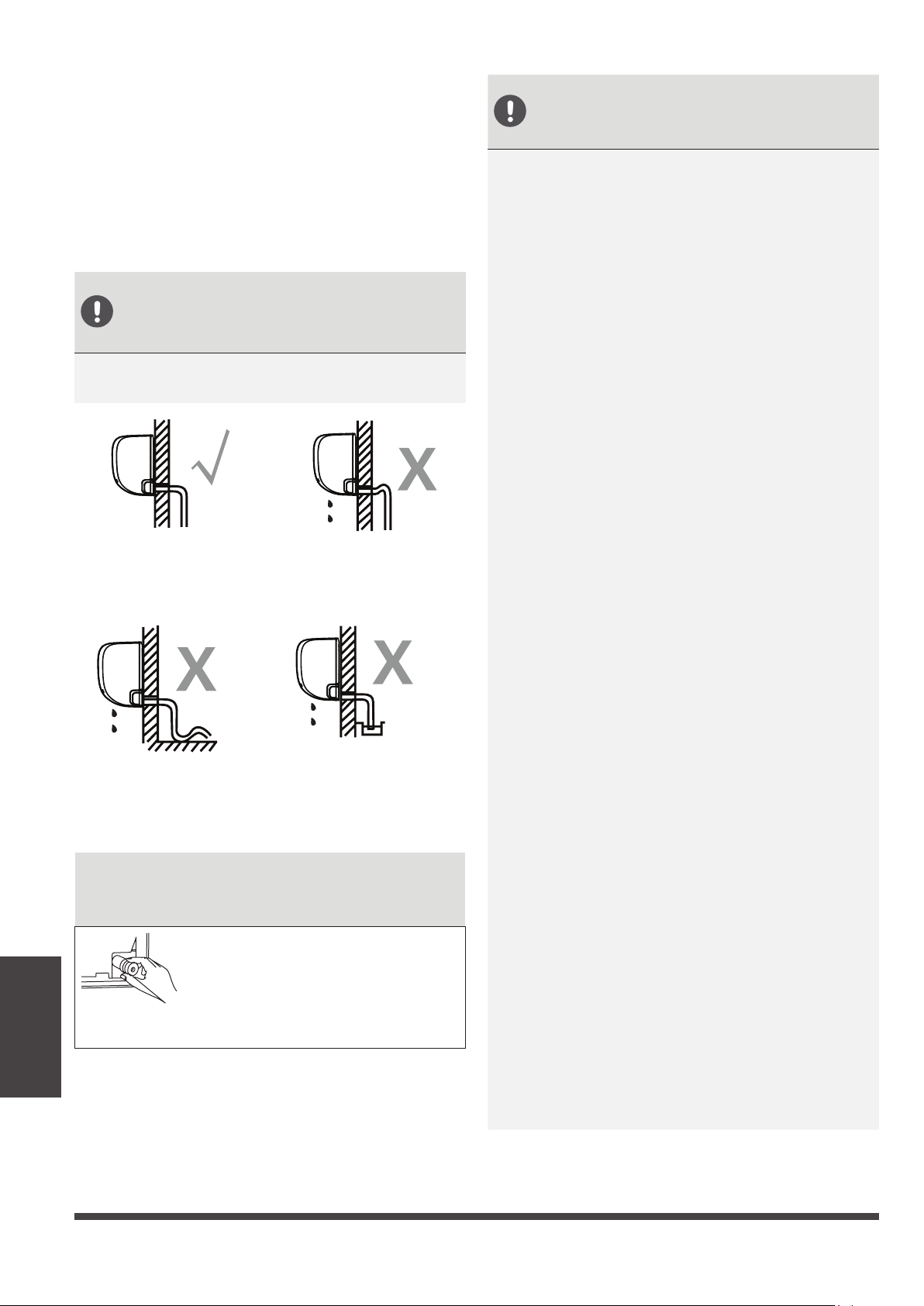

5. Присоедините дренажный шланг ..............................................................................................27

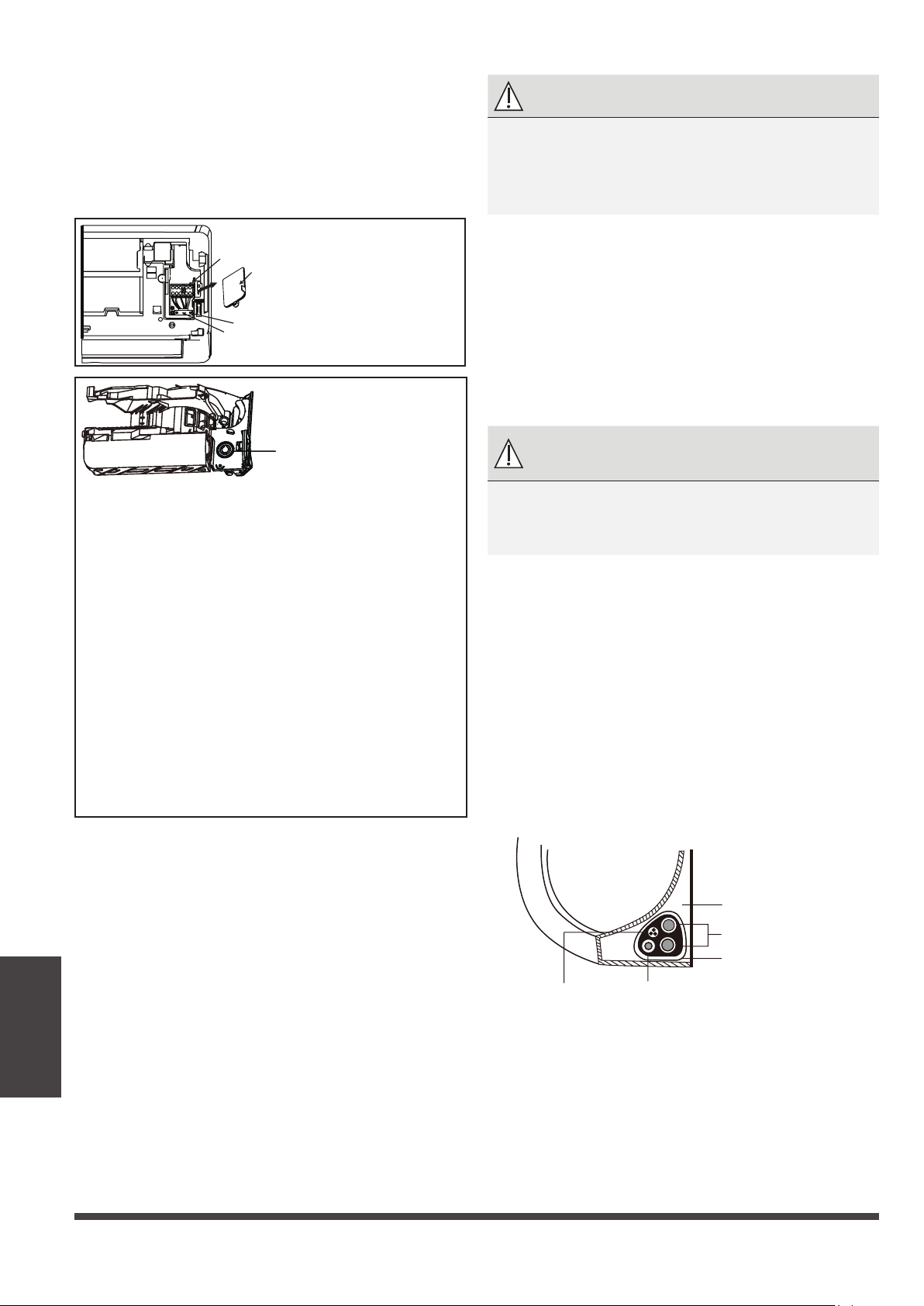

6. Подключите сигнальный и силовой кабели ..............................................................................29

7. Обвяжите трубопроводы и кабели ............................................................................................30

8. Установите внутренний блок .....................................................................................................31

Монтаж наружного блока .............................................................. 33

1. Выберите место для установки ..................................................................................................33

2. Установите дренажный патрубок ...............................................................................................34

3. Закрепите наружный блок .......................................................................................................... 34

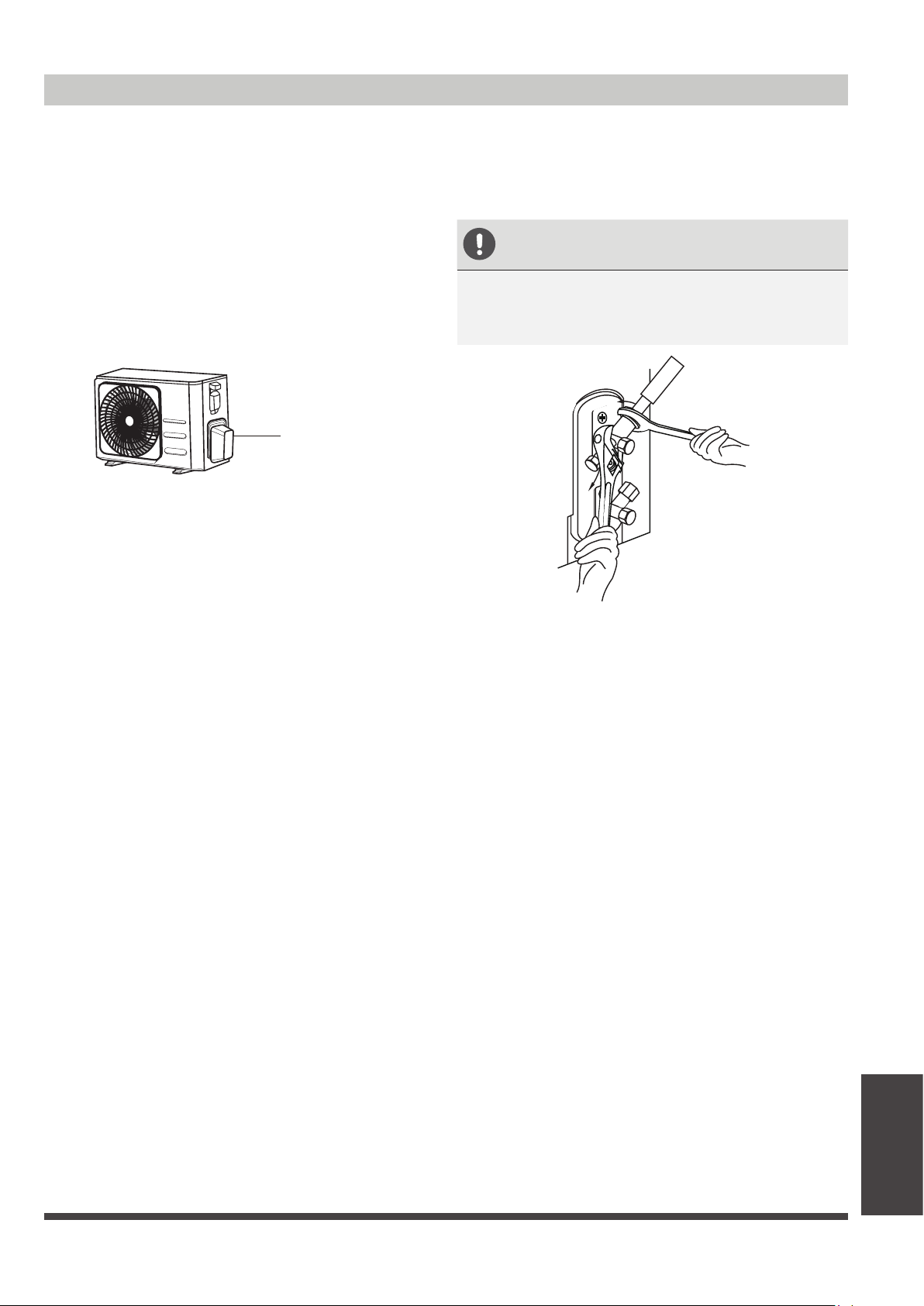

4. Подключите сигнальный и силовой кабели ..............................................................................36

Подсоединение трубопровода хладагента .................................. 38

A. Допустимая длина трубопровода .............................................................................................. 38

B. Инструкции по соединению трубопровода хладагента .............................................................38

1. Отрезать трубу ....................................................................................................................... 38

2. Зачистить края .......................................................................................................................39

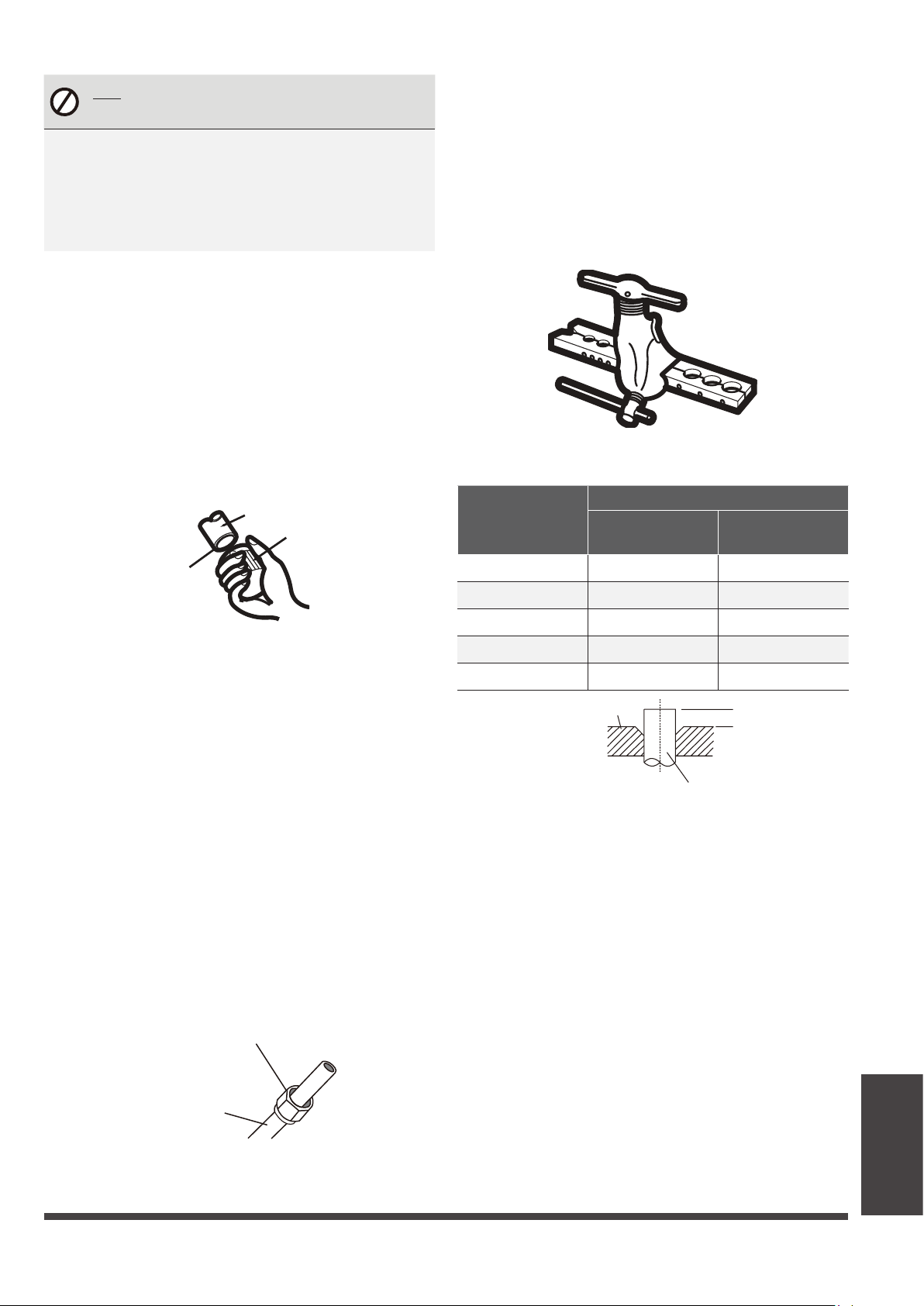

3. Развальцевать концы трубы ..................................................................................................39

4. Соединить трубы ...................................................................................................................39

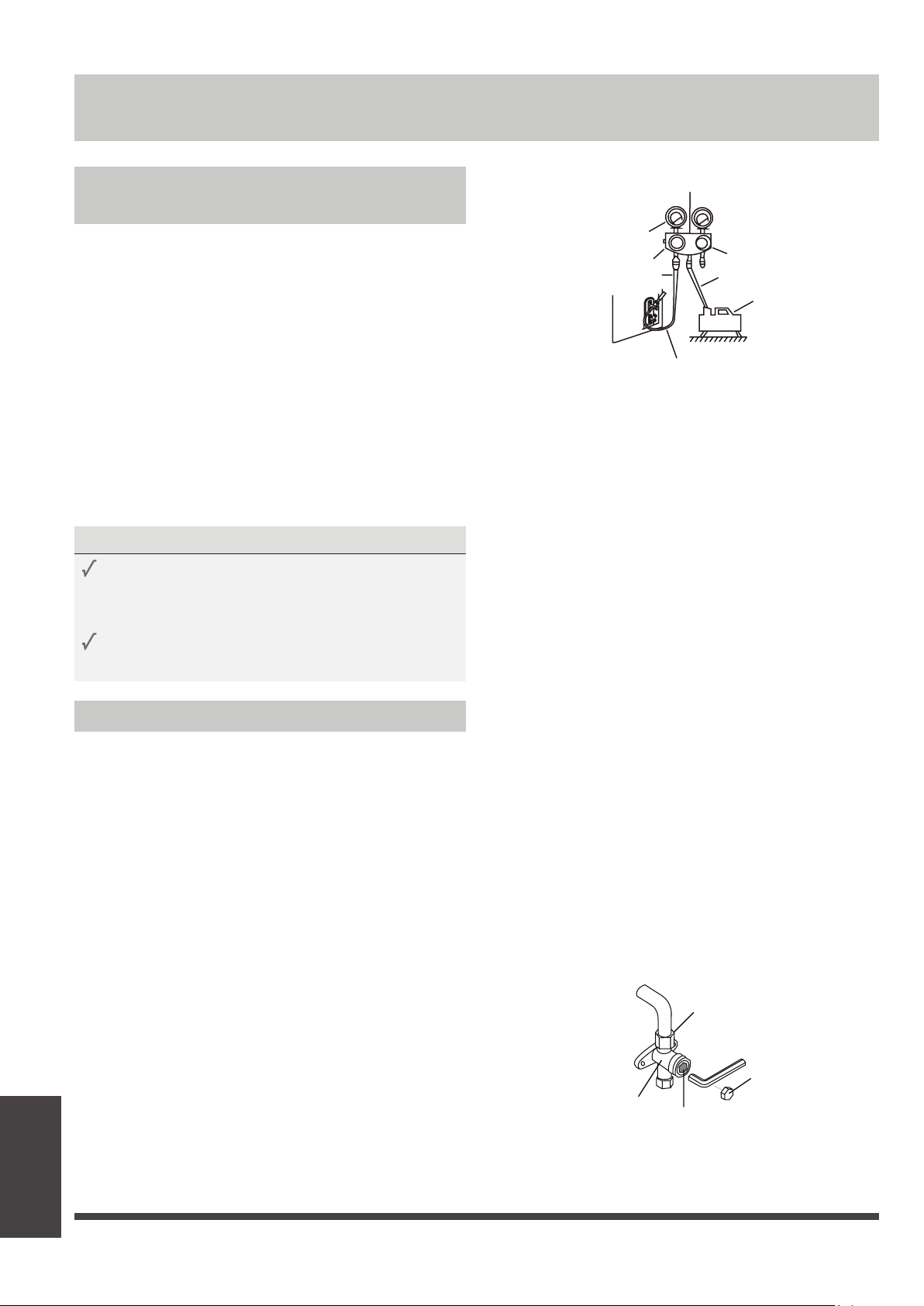

Вакуумирование ............................................................................... 42

1. Инструкции по вакуумированию ................................................................................................42

2. Замечания относительно заправки дополнительного количества хладагента ........................43

Проверка электрооборудования и отсутствия утечек газа ........ 44

Тестовый запуск ................................................................................ 45

Технические характеристики ......................................................... 47

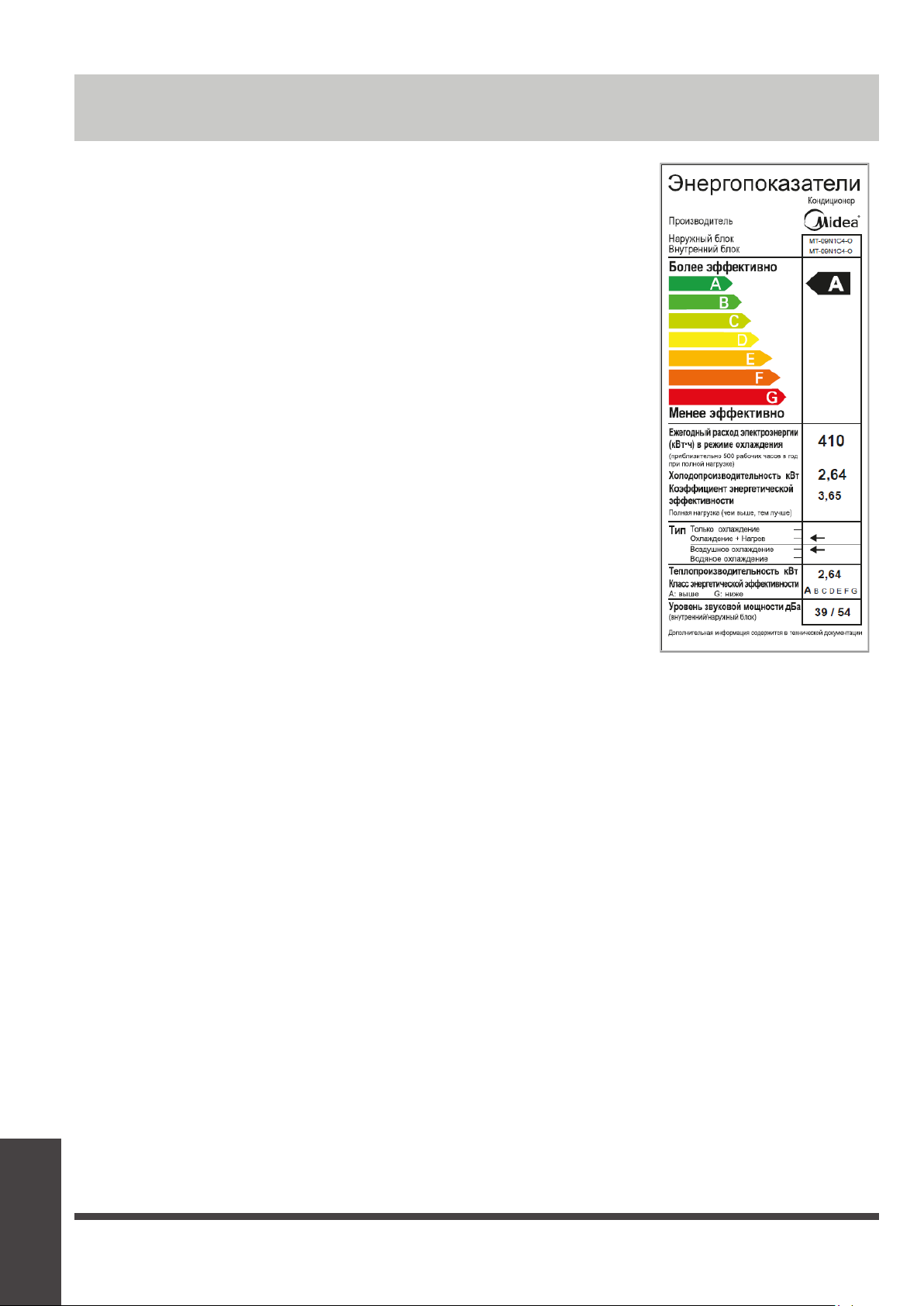

Классы энергоэффективности ........................................................ 50

Дополнительные сведения ............................................................. 51

Page 4

безопасности

Техника

Прочтите этот раздел, прежде чем приступать к эксплуатации и установке.

Неправильный монтаж с нарушением данных инструкций может привести к серьезному ущербу или травмам.

Предупредительные надписи ОПАСНО! или ОСТОРОЖНО! указывают на серьезность ущерба или травм.

Техника безопасности

ОПАСНО!

Этот символ означает возможность травмы или смертельного исхода.

ОПАСНО!

Дети (не младше 8 лет), а также лица с ограниченными физическими и умственными возможностями или не обладающие необходимым опытом и знаниями, могут пользоваться устройством только под надзором и контролем родителей или дееспособных лиц, несущих за них ответственность. Не разрешайте детям играть с устройством. Не разрешается допускать детей к очистке и обслуживанию устройства без присмотра. (Для стран Европейского Союза).

Данное устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, либо с недостатком опыта и знаний, если только им не был предоставлен надзор или дан инструктаж относительно использования устройства лицом, ответственным за их безопасность. Следите за детьми, не позволяйте им играть с кондиционером.

МЕРЫ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ

Этот символ указывает на возможность материального ущерба или серьезных последствий.

ОСТОРОЖНО!

• В случае аномальной ситуации (например, при появлении запаха гари) немедленно выключите устройство и извлеките вилку из сетевой розетки. Выясните по месту приобретения устройства, как избежать поражения электрическим током, возгорания или травмы.

• Не вставляйте пальцы или посторонние предметы в отверстия для выпуска и забора воздуха. В противном случае вращающиеся лопасти вентилятора могут причинить травму.

• Не распыляйте вблизи кондиционера огнеопасные аэрозоли, такие как средства для укладки волос и лакокрасочные материалы. Это может стать причиной возгорания и ожога.

• Не используйте кондиционер вблизи источников горючих газов. Скопление газа вокруг устройства может вызвать взрыв.

• Не устанавливайте кондиционер во влажных помещения, например в ванных или прачечных. Чрезмерно большое скопление воды может привести к короткому замыканию электрических компонентов.

◄ Стр. 4 ►

Page 5

• Длительное воздействие потока холодного воздуха на тело может причинить вред здоровью.

• Не позволяйте детям играть с кондиционером. Следите за детьми, находящимися рядом с кондиционером.

• Если в одном помещении с кондиционером включена газовая плита или нагревательные устройства, тщательно проветривайте помещение во избежание дефицита кислорода.

• В определенных условиях эксплуатации, например на кухнях, в серверных помещениях и т. п., настоятельно рекомендуется использовать кондиционеры, специально предназначенные для таких помещений.

ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ЧИСТКЕ И УХОДЕ

• Перед чисткой выключайте устройство и извлекайте вилку из розетки. В противном случае возможно поражение электрическим током.

• Не используйте для чистки кондиционера большое количество воды.

• Не используйте для чистки кондиционера легковоспламеняющиеся чистящие средства. Это может привести к возгоранию или вызвать деформацию корпуса.

безопасности

Техника

ОСТОРОЖНО!

• Если вы долго не будете пользоваться кондиционером, выключите его и извлеките вилку из розетки.

• Делайте то же самое и перед наступлением грозы.

• Убедитесь, что конденсат беспрепятственно вытекает из кондиционера.

• Не прикасайтесь к кондиционеру мокрыми руками. Это может вызвать поражение электрическим током.

• Не используйте кондиционер не по назначению.

• Не влезайте на наружный блок и не кладите на него посторонние предметы.

• Не допускайте длительной работы кондиционера при открытых окнах или дверях, либо при чрезмерно высокой влажности.

ПРАВИЛА ЭЛЕКТРОБЕЗОПАСНОСТИ

• Используйте кабели питания рекомендованного типа. Во избежание несчастных случаев замена поврежденного кабеля электропитания должна выполняться производителем оборудования, уполномоченным представителем производителя или другим специалистом сопоставимого уровня.

• Не допускайте загрязнения штепсельной вилки. Удаляйте пыль и грязь, скопившуюся на контактах вилки и вокруг них. Загрязнение вилки может привести к воспламенению или поражению электрическим током.

• Извлекая вилку из сетевой розетки, не тяните за провод. Крепко возьмитесь за вилку и извлеките ее из розетки. Натяжение провода может вызвать его повреждение и, как следствие, возгорание или поражение электрическим током.

• Запрещается изменять длину кабеля питания и использовать удлинитель для подведения питания к устройству.

◄ Стр. 5 ►

Page 6

безопасности

Техника

• Запрещается включать в ту же розетку другие электрические приборы. Использова-

• При монтаже кондиционер необходимо соответствующим образом заземлить, в про-

• Электропроводку выполняйте в соответствии с региональными и государственными

• Электропроводка должна быть выполнена аккуратно, чтобы можно было надлежа-

• Если электропитание подключается через стационарную электропроводку, согласно

ние электропитания с несоответствующими параметрами или недостаточной мощности может привести к воспламенению или поражению электрическим током.

тивном случае возможно поражение электрическим током.

правилами и нормами устройства электроустановок и данной инструкцией по монтажу. Надежно присоедините кабели и тщательно закрепите их, чтобы предотвратить повреждение клемм внешними нагрузками. Неправильно выполненные электрические соединения могут нагреться и привести к воспламенению, а также к поражению электрическим током. Все электрические соединения должны быть выполнены в соответствии со схемой электрических соединений, расположенной на панелях внутреннего и наружного блоков.

щим образом закрыть крышку панели управления. Если крышка панели управления не будет закрыта надлежащим образом, это может привести к коррозии и вызвать нагрев клемм контактной колодки, воспламенению или поражению электрическим током.

государственным нормам в цепь электропитания необходимо установить разъединитель, отключающий все фазы питания, с расстоянием между разомкнутыми контактами не менее 3 мм, и устройство защитного отключения (УЗО) на номинальный ток утечки 30 мА.

ОБРАТИТЕ ВНИМАНИЕ НА НОМИНАЛЫ ПРЕДОХРАНИТЕЛЯ

На печатной плате кондиционера имеется предохранитель для защиты схемы от перегрузки по току.

Печатные платы содержат маркировку номиналов предохранителей, например: T3.15AL/250VAC, T5AL/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC,

T30A/250VAC и т. д. ПРИМЕЧАНИЕ: Для блоков, использующих хладагент R32 или R290, следует использо-

вать только взрывобезопасный керамический предохранитель.

МЕРЫ БЕЗОПАСНОСТИ ПРИ УСТАНОВКЕ

1. Монтаж должен выполняться представителями официального дистрибьютора или специалистами, имеющими надлежащую лицензию. Неправильный монтаж может привести к течи воды, поражению электрическим током или воспламенению.

2. Монтаж должен выполняться в строгом соответствии с инструкциями. Неправильный монтаж может привести к течи воды, поражению электрическим током или воспламенению.

3. Для проведения обслуживания или ремонта обратитесь к сертифицированному специалисту. Монтаж кондиционера должен выполняться с соблюдением государственных правил устройства электроустановок.

◄ Стр. 6 ►

Page 7

4. Для монтажа используйте только прилагаемое дополнительное оборудование и принадлежности, а также рекомендованные детали. Применение нестандартных деталей может привести к течи воды, поражению электрическим током, воспламенению и падению блока.

5. Устанавливайте блок на прочной опоре, способной выдержать его вес. Если выбранное место не обеспечивает надлежащей опоры, способной выдержать вес устройства, или установка выполнена неправильно, устройство может упасть и причинить серьезный ущерб или травму.

6. Монтаж дренажного трубопровода должен выполняться в полном соответствии с инструкциями, изложенными в настоящем руководстве. Неправильная организация дренажа может привести к повреждению вытекшей водой вашего имущества и конструкции здания.

7. Для блоков с вспомогательным электрическим нагревателем: не устанавливайте блок на расстоянии менее 1 метра от легковоспламеняющихся материалов.

8. Не устанавливайте блок в месте, в котором возможна утечка легковоспламеняющихся газов. Скопление легковоспламеняющегося газа вокруг блока может привести к пожару.

9. Не отключайте питание до завершения работы кондиционера.

10. При перемещении или смене места установки кондиционера обратитесь к квалифицированным специалистам для отключения и повторного монтажа блока.

11. Порядок установки кондиционера на опору описан в разделах «Монтаж внутреннего блока» и «Монтаж наружного блока».

безопасности

Техника

Предупреждение относительно фторсодержащих газов (Не применимо для моделей, использующих хладагент R290)

1. В этом кондиционере содержатся фторированные парниковые газы. Конкретные

сведения о типе и количестве газа указаны на соответствующей табличке, прикрепленной к блоку, или в «Руководстве по эксплуатации — технические характеристики изделия», находящемся в упаковке наружного блока. (Только для продукции для стран Европейского Союза).

2. Монтаж, техническое обслуживание и ремонт кондиционера должен выполнять сер-

тифицированный специалист.

3. Демонтаж кондиционера и его утилизацию должен выполнять сертифицированный

специалист.

4. Для оборудования, которое содержит фторированные парниковые газы в количе-

стве от 5 до 50 тонн в эквиваленте CO2. Если в системе установлено оборудование для обнаружения утечек, проверку необходимо проводить не реже одного раза в 24 месяца.

5. При проверке блока на отсутствие утечек настоятельно рекомендуется вести записи

результатов всех проверок.

◄ Стр. 7 ►

Page 8

безопасности

Техника

• При использовании огнеопасного хладагента устройство должно храниться в хорошо вентилируемом помещении, размеры которого соответствуют регламентированным для эксплуатации.

Для моделей, использующих хладагент R32. Устройство должно устанавливаться, эксплуатироваться и храниться в помещении пло-

щадью не менее 4 м2. Устройство не следует устанавливать в помещении площадью менее 4 м2. В помещении запрещается повторно использовать механические и развальцованные соединения. (требования стандартов EN).

• Используемые в помещении механические соединения должны иметь утечку не более 3 г/год при 25% от максимально допустимого давления. При повторном использовании в помещении механических соединителей уплотнительные детали следует заменить. При повторном использовании в помещении развальцованных соединений развальцованную часть следует изготовить заново. (требования стандарта UL)

• При повторном использовании в помещении механических соединителей уплотнительные детали следует заменить. При повторном использовании в помещении развальцованных соединений развальцованную часть следует изготовить заново.

(требования стандарта МЭК)

• Используемые в помещении механические соединители должны соответствовать стандарту ISO 14903.

ОСТОРОЖНО. В отношении хладагента R32

◄ Стр. 8 ►

Page 9

Указания по утилизации в странах Европы

Эта маркировка на изделии или в прилагаемой документации указывает на то, что отходы электрического и электронного оборудования не следует смешивать с бытовыми отходами.

Правильная утилизация устройств

(Отходы электрического и электронного оборудования)

Данное устройство содержит хладагент и другие потенциально опасные материалы. При утилизации данного устройства согласно законодательству должны применяться специальные методы сбора и переработки. Не утилизируйте данное изделие вместе с бытовыми отходами и несортированными городскими отходами.

Предусмотрены следующие варианты утилизации подобных устройств:

• Сдача в предписанный пункт сбора электронного оборудования, отслужившего свой срок;

• Бесплатная сдача старого устройства предприятию розничной торговли при покупке нового;

• Бесплатная сдача старого устройства производителю;

• Сдача в сертифицированный пункт сбора металлолома.

безопасности

Техника

Специальное уведомление

Если, стремясь избавиться от такого устройства, вы оставите его в лесу или другой природной среде, оно будет представлять угрозу для экологии и здоровья людей. Опасные вещества могут попасть в грунтовые воды, а вместе с ними — в продукты питания.

◄ Стр. 9 ►

Page 10

Особенности и характеристики

характеристики

Особенности и

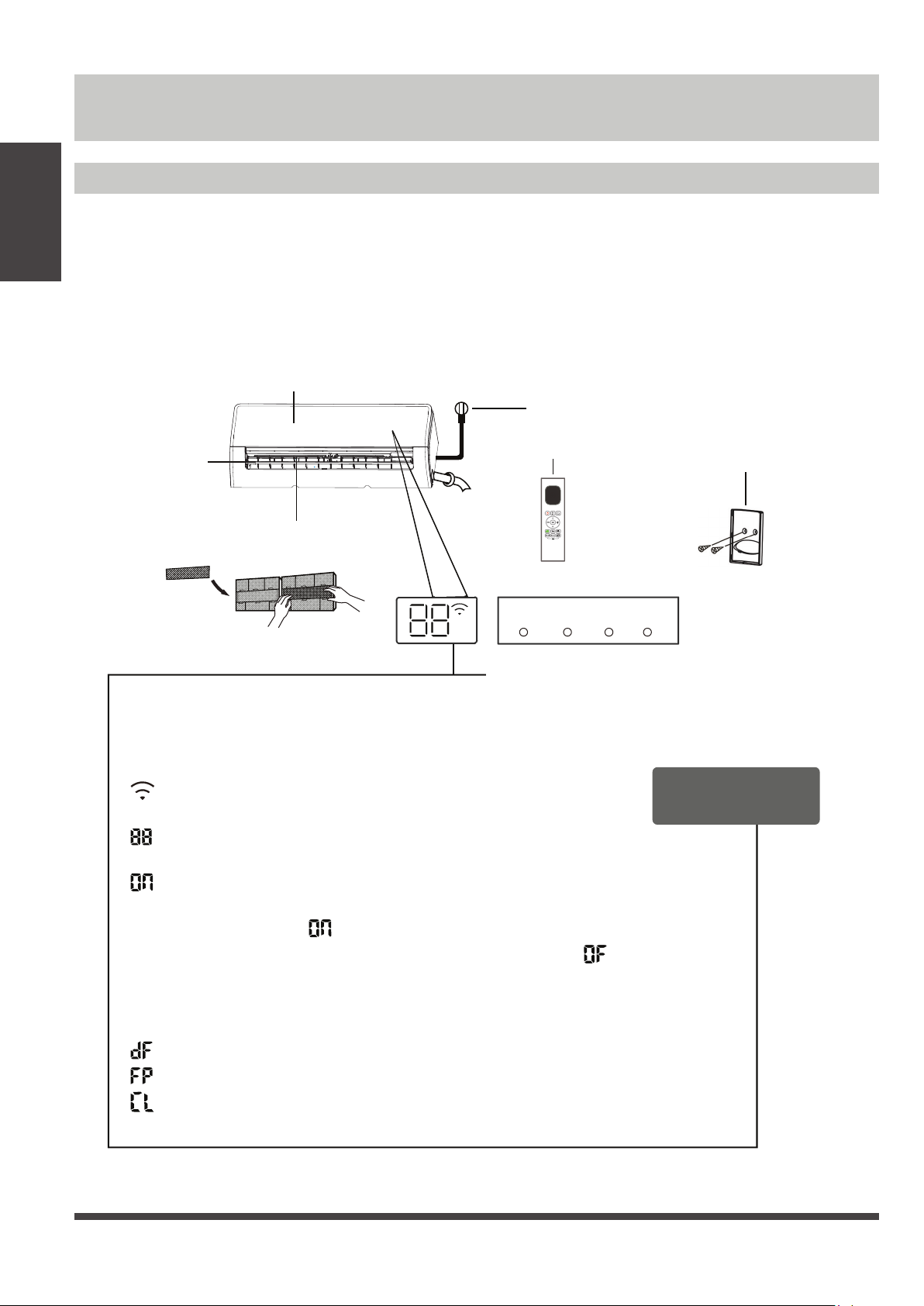

Дисплей внутреннего блока

ПРИМЕЧАНИЕ: Различные модели оснащены разными передними панелями и диспле-

ями. Не все указанные далее коды отображаются Вашим кондиционером. Смотрите дисплей Вашего внутреннего блока.

Иллюстрации в данном руководстве имеют исключительно пояснительный характер. Реальный внутренний блок может немного отличаться от изображенного. Принимать в расчет следует реальные конструктивные особенности устройства.

Передняя панель

Кабель питания (у некоторых моделей)

Заслонки

Пульт ДУ

Специальный фильтр (сзади основного

фильтра у некоторых моделей)

Дисплей

fresh defrost run timer

(A) (B)

«fresh» в режиме подачи свежего воздуха (для некоторых моделей) «defrost» в режиме размораживания. «run» светится при работе блока. «timer» светится, когда установлен таймер. « » при включенной функции дистанционного управления

(для некоторых моделей) « » Отображение температуры, режима работы и кодов

ошибок: « » отображается 3 секунды, если:

• установлен ТАЙМЕР ВКЛЮЧЕНИЯ (если блок выключен, « » продолжает отображаться)

• включен режим FRESH, SWING, TURBO, ECO или SILENCE « » отображается 3 секунды, если:

• задана установка Выключение по таймеру (TIMER OFF)

• выключены функции FRESH, SWING, TURBO, ECO или SILENCE « » отображается при размораживании « » в режиме нагрева до 8 °С (для некоторых моделей)

Держатель пульта ДУ (у некоторых моделей)

Значение

отображаемых

символов

« » в режиме Active Clean (активная очистка) (для инверторных сплит-систем) при самоочистке (для систем с постоянной частотой)

◄ Стр. 10 ►

Page 11

Температура эксплуатации

Если кондиционер используется за пределами указанных далее диапазонов температур, могут сработать некоторые защитные функции и кондиционер выключится.

Инверторные сплит-системы

характеристики

Особенности и

безопасности

Техника

ДЛЯ НАРУЖНЫХ БЛОКОВ СО ВСПОМОГАТЕЛЬНЫМ ЭЛЕКТРИЧЕСКИМ НАГРЕВАТЕЛЕМ

Если температура наружного воздуха ниже 0 °C, настоятельно рекомендуем не отключать кондиционер от электросети для обеспечения постоянства его характеристик.

Температура в помещении

Температура снаружи

Режим

охлаждения

17 °C - 32 °C 0 °C - 30 °C

0 °C - 50 °C

-15 °C - 50 °C (для моделей

с низкотемпературными системами охлаждения)

0 °C - 52 °C (для моделей

в специальном тропическом исполнении)

Режим нагрева Режим осушки

-15 °C - 24 °C 0 °C - 50 °C

10 °C - 32 °C

0 °C - 52 °C (для моделей

в специальном тропическом исполнении)

Модели с фиксированной частотой вращения компрессора

Режим охлаждения

Режим

нагрева

Режим осушки

Температура

в помещении

Температура наружного

воздуха

(для моделей в специальном

тропическом исполнении)

17 °C - 32 °C 0 °C - 30 °C 10 °C - 32 °C

18 °C - 43 °C

-7 °C - 43 °C

(для моделей

с низкотемпературными

системами охлаждения)

18 °C - 52 °C

-7 °C - 24 °C

(для моделей в специальном

тропическом исполнении)

11 °C - 43 °C

18 °C - 43 °C

18 °C - 52 °C

ПРИМЕЧАНИЕ: Относительная влажность в помещении не должна превышать 80%. При большей относительной влажности на поверхности кондиционера может выпадать конденсат. Установите вертикальные жалюзи на максимальный угол отклонения (вертикально вниз) и включите режим работы вентилятора Высокие обороты (HIGH).

Для дополнительной оптимизации характеристик кондиционера выполняйте следующие рекомендации:

• Держите двери и окна закрытыми.

• Ограничивайте потребление электроэнергии с помощью функций включения и выключения по таймеру (TIMER ON и TIMER OFF).

• Не загораживайте отверстия для входа и выхода воздуха.

• Регулярно проверяйте и очищайте воздушные фильтры.

◄ Стр. 11 ►

Page 12

В комплект прилагаемой документации не входит руководство по использованию инфракрасного пульта дистанционного

характеристики

управления. У кондиционера имеются не

Особенности и

все функции, ознакомьтесь с дисплеем внутреннего блока и пультом ДУ приобретенного блока.

Дополнительные функции

• Автоматический перезапуск (в некоторых моделях)

В случае нарушения энергоснабжения кондиционер автоматически перезапускается с последними заданными установками при возобновлении подачи питания.

• Предотвращение образования плесени (у определенных моделей)

После выключения режима Охлаждения, Автоматического охлаждения или Осушки (COOL, AUTO (COOL) или DRY кондиционер продолжает работать с очень малой мощностью для испарения сконденсировавшейся влаги и предотвращения образования плесени.

• Дистанционное управление (для некоторых моделей)

Дистанционное управление позволяет управлять кондиционером с мобильного телефона при наличии беспроводного соединения.

Доступ к устройствам USB, их замену и обслуживание должны выполнять специалисты.

• Запоминание угла поворота жалюзи (у определенных моделей)

При включении кондиционера жалюзи автоматически поворачиваются на заданный угол.

• Функция Active Clean (у некоторых моделей)

-- Технология активной очистки Active Clean удаляет пыль, плесень и жир, которые могут вызвать запахи, когда откладываются на теплообменнике при замерзании и последующем бы-

стром оттаивании. При этом слышен свистящий звук. Технология активной очистки Active clean используется для производства большего количества конденсированной воды для улучшения очистки, при этом выдувается холодный воздух. После очистки, внутренняя крыльчатка продолжает работать и обдувать горячим воздухом испаритель, это предотвращает рост плесени и поддерживает чистоту внутри блока.

-- При работе этой функции на дисплее внутреннего блока отображается «CL», через 20-45 минут блок автоматически выключается и отключает функцию активной очистки.

• Бриз (для некоторых моделей)

Эта функция предотвращает непосредственное выдувание воздуха на тело и создает высокий уровень комфорта.

• Обнаружение утечки хладагента (у определенных моделей)

Когда внутренний блок обнаруживает утечку хладагента на дисплее отображается «EL0C» или мигают светодиоды (в зависимости от модели).

• Режим Сон (SLEEP)

Функция Сон (SLEEP) уменьшает потребление электроэнергии пока вы спите (т. е. когда вам не нужны те же установки температуры, чтобы чувствовать себя комфортно). Эту функцию можно активировать только с пульта дистанционного управления. В режимах Вентилятора (FAN) и Осушки (DRY) функция SLEEP не работает.

Приготовившись ко сну, нажмите кнопку SLEEP. Находясь в режиме Охлаждения (COOL), кондиционер увеличит температуру на 1 °C через 1 час, а еще через час увеличит ее еще на 1 °C. Находясь в режиме Нагрева (HEAT), кондиционер уменьшит температуру на 1 °C через 1 час, а еще через час уменьшит ее еще на 1 °C.

◄ Стр. 12 ►

Page 13

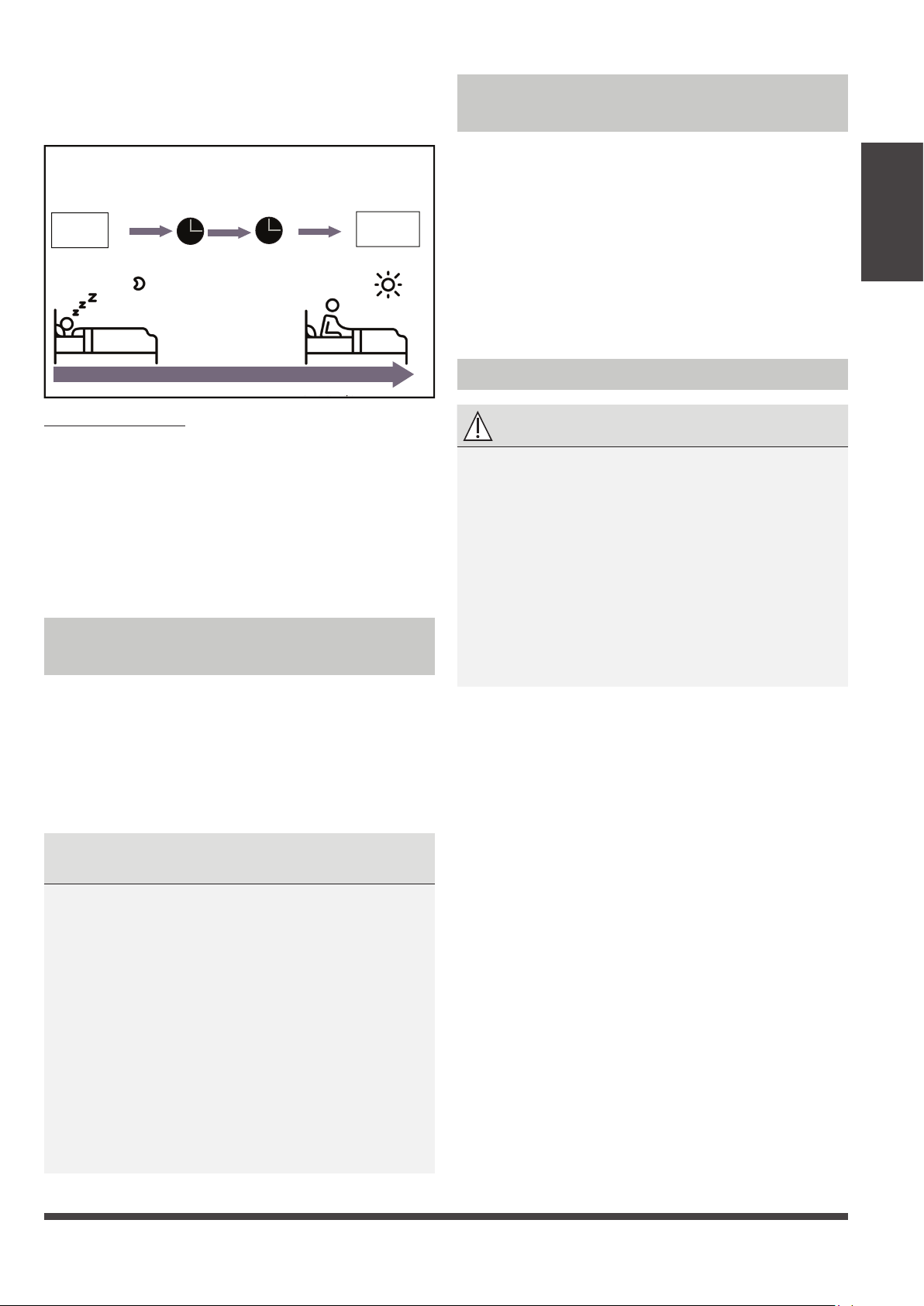

Режим Сна отключается через 8 часов, и сис тема продолжает работать в соответствии с предшествующими настройками.

Режим Сон (SLEEP)

Режим охлаждения (+1 °C/2 °F) в час

Заданная

температура

в течение первых двух часов

Режим обогрева (-1 °C/2 °F) в час в течение первых двух часов

1 ч 1 ч

Кондиционер

продолжает

работать

Регулирование угла отклонения воздушного потока по горизонтали

Угол отклонения воздушного потока в горизонтальной плоскости регулируется вручную. Возьмитесь за рычаг дефлектора (см. рис. B) и установите наиболее предпочтительное направление воздушного потока. На некоторых моделях угол отклонения потока по горизонтали можно регулировать с пульта дистанционного управления (см. руководство по эксплуатации пульта).

характеристики

Особенности и

безопасности

Техника

Экономия электроэнергии во время сна

ПРИМЕЧАНИЕ:

У мульти-сплит систем кондиционирования следующие функции отсутствуют. Функция активной очистки, малошумный режим, функция бриз, обнаружение утечки хладагента и экологичный режим.

• Регулирование угла воздушного потока

Регулирование угла отклонения воздушного потока по вертикали

При включенном кондиционере нажмите кнопку SWING/DIRECT [Качание/Отклонение] на пульте ДУ для регулировки угла отклонения воздушного потока (по вертикали). Дополнительную информацию см. в инструкции по эксплуатации ПДУ.

ПРИМЕЧАНИЕ ОТНОСИТЕЛЬНО УГЛОВ ОТКЛОНЕНИЯ ЖАЛЮЗИ

При использовании режимов Охлаждения (COOL) или Осушки (DRY) не опускайте жалюзи в положение, близкое к вертикальному, на длительное время. Из-за этого на пластине жалюзи может образоваться конденсат, который будет капать на пол или предметы обстановки.

В режимах Охлаждения (COOL) и Нагрева (HEAT) установка жалюзи в положение, близкое к вертикальному, может уменьшить эффективность кондиционирования из-за ограничения воздушного потока.

Ручное управление

ОСТОРОЖНО!

Кнопка ручного управления предназначена только для проверки кондиционера и для использования в случае отказа пульта ДУ. Не пользуйтесь этой кнопкой при наличии работающего ПДУ. Для возобновления работы в обычном режиме включите кондиционер с пульта дистанционного управления. Перед началом управления вручную кондиционер должен быть выключен.

Чтобы управлять кондиционером вручную, выполните следующие операции:

Откройте переднюю панель внутреннего блока.

2. Найдите кнопку Ручное управление MANUAL CONTROL в правой части блока.

3. Нажмите кнопку MANUAL CONTROL один раз, если необходимо активировать режим Принудительный автоматический (FORCED AUTO).

4. Нажмите кнопку MANUAL CONTROL еще раз, если необходимо активировать режим Принудительное охлаждение (FORCED COOLING).

Нажмите кнопку MANUAL CONTROL в третий раз, если необходимо выключить кондиционер.

6. Закройте переднюю панель.

◄ Стр. 13 ►

Page 14

характеристики

Особенности и

Диапазон допустимых

значений

ОСТОРОЖНО!

Не допускайте попадания пальцев в воздухозаборное и воздуховыпускное отверстия и не прикасайтесь к примыкающим к ним участкам корпуса. Крыльчатка вентилятора, вращающаяся внутри с большой скоростью, может нанести травму.

ПРИМЕЧАНИЕ:

Не перемещайте жалюзи вручную. Это может сделать их автоматическое перемещение несинхронным. Если это произойдет, выключите кондиционер и извлеките вилку кабеля питания из розетки на несколько секунд. При последующем включении питания нормальное функционирование жалюзи будет восстановлено.

Рис. A

Рычаг

дефлектора

Рис. B

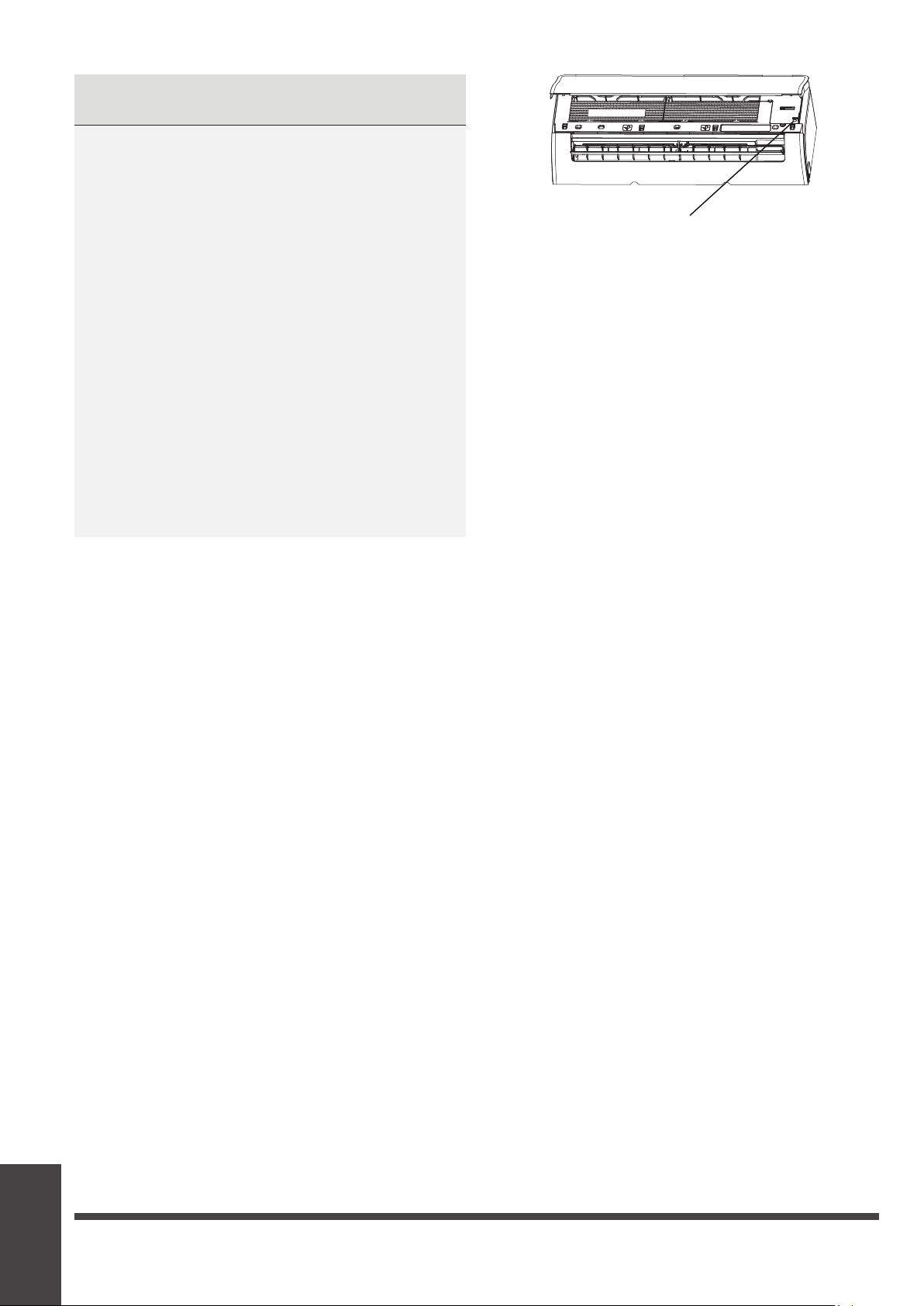

Кнопка ручного управления

◄ Стр. 14 ►

Page 15

Обслуживание и профилактика

Чистка внутреннего блока

ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ ПЕРЕД ПРОВЕДЕНИЕМ ЧИСТКИ ИЛИ ПРОФИЛАКТИЧЕСКИХ РАБОТ

ПЕРЕД ПРОВЕДЕНИЕМ ЧИСТКИ ИЛИ ПРОФИЛАКТИЧЕСКИХ РАБОТ ВЫКЛЮЧИТЕ КОНДИЦИОНЕР И ОТСОЕДИНИТЕ ЕГО ОТ ЭЛЕКТРОСЕТИ.

ОСТОРОЖНО!

Протирайте блок только мягкой сухой тканью. Если блок сильно загрязнен, ткань можно смочить теплой водой.

• Не используйте для чистки блока хими-

каты или ткани с химической пропиткой.

• Не используйте бензин, растворители,

полировальные порошки или аналогичные вещества. Они могут вызвать растрескивание или деформацию пластиковых деталей.

• Не используйте для чистки передней

панели воду с температурой выше 40 °C. Это может привести к деформации или изменению цвета панели.

Очистите дезодорирующий фильтр портативным пылесосом.

5. Промойте большой воздушный фильтр теплой мыльной водой. Обязательно используйте мягкое моющее средство.

6. Ополосните фильтр свежей водой и стряхните остатки воды.

7. Оставьте фильтр сушиться в прохладном сухом месте, не подвергая его воздействию прямого солнечного света.

8. Когда фильтр высохнет, снова прикрепите к нему дезодорирующий фильтр и вставьте сборный фильтрующий модуль во внутренний блок.

9. Закройте переднюю панель внутреннего блока.

Выступы фильтра

Обслуживание и

профилактика

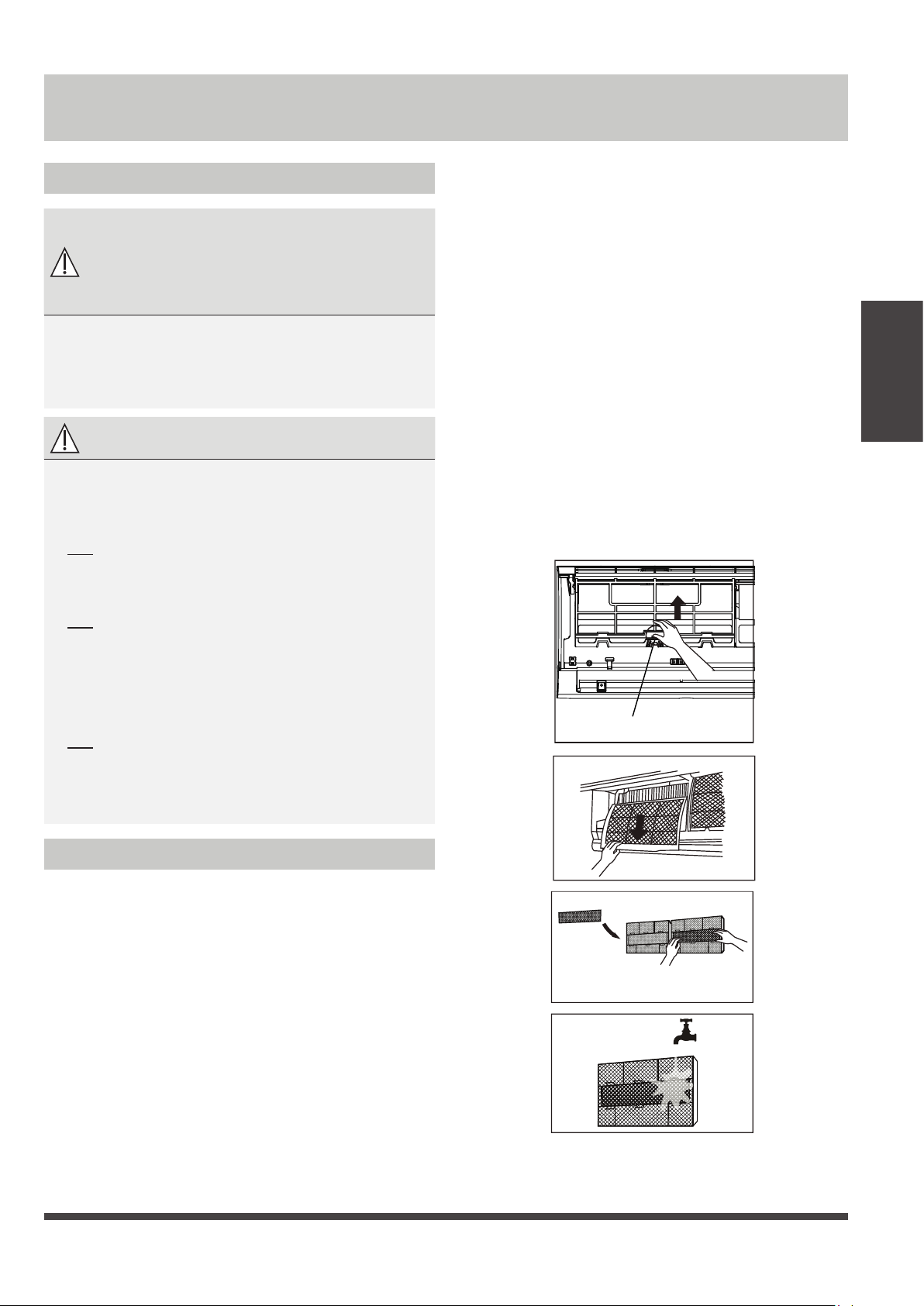

Чистка воздушного фильтра

Засорение кондиционера может снизить его холодопроизводительность и нанести вред здоровью. Обязательно очищайте воздушный фильтр один раз в две недели.

1. Откройте переднюю панель внутреннего блока.

2. Нажмите на язычок на конце фильтра, чтобы освободить фиксатор, поднимите фильтр и потяните на себя.

3. Вытяните фильтр наружу.

4. Если фильтр оснащен небольшим дезодорирующим фильтром, отсоедините последний от более крупного фильтра.

Отсоедините дезодорирующий фильтр от задней части более крупного фильтра (на

некоторых моделях).

◄ Стр. 15 ►

Page 16

Не прикасайтесь к дезодорирующему (плазменному) фильтру как минимум 10 минут после выключения кондиционера.

• Перед заменой или чисткой фильтра выключите кондиционер и отсоедините

Обслуживание и

профилактика

его от электросети.

• При извлечении фильтра не дотрагивайтесь до металлических деталей внутреннего блока. Вы можете порезаться об их острые кромки.

• Не используйте воду для очистки внутреннего пространства внутреннего блока. Это может нарушить изоляцию и вызвать поражение электрическим током.

• Не оставляйте фильтр на время сушки под прямым солнечным светом. От этого фильтр может дать усадку.

Напоминание о необходимости профилактики воздушного фильтра (по заказу)

Индикатор напоминания о необходимости очистки воздушного фильтра

После 240 часов эксплуатации на дисплее внутреннего блока появится мигающий индикатор Очистки («CL»). Это напоминание о необходимости очистки фильтра. Через 15 секунд дис плей примет предыдущий вид.

Для сброса напоминания 4 раза нажмите кнопку LED на пульте дистанционного управления либо 3 раза нажмите кнопку MANUAL CONTROL. Если вы не сбросите напоминание, то при последующем включении кондиционера на дисплее опять появится мигающий индикатор «CL».

ОСТОРОЖНО!

индикатор Нет фильтра (nF). Это напоминание о необходимости замены фильтра. Через 15 секунд дисплей примет предыдущий вид.

ОСТОРОЖНО!

• Любые работы по техническому обслуживанию и чистке наружного блока должны выполняться представителями официального дистрибьютора или специалистами, имеющими надлежащую лицензию.

• Любые работы по ремонту блоков кондиционера должны выполняться представителями официального дистрибьютора или специалистами, имеющими надлежащую лицензию.

Обслуживание — подготовка к длительному перерыву в использовании

Если вы не собираетесь пользоваться кондиционером в течение длительного времени, выполните следующие операции.

Очистите фильтры Включите режим Вентиляции (FAN)

и дайте кондиционеру поработать до

полного осушения внутреннего блока

Индикатор напоминания о необходимости замены воздушного фильтра

После 2880 часов эксплуатации на дисплее внутреннего блока появится мигающий

◄ Стр. 16 ►

Выключите кондиционер

и отсоедините его от

электросети

Извлеките элементы питания

из пульта дистанционного

управления

Page 17

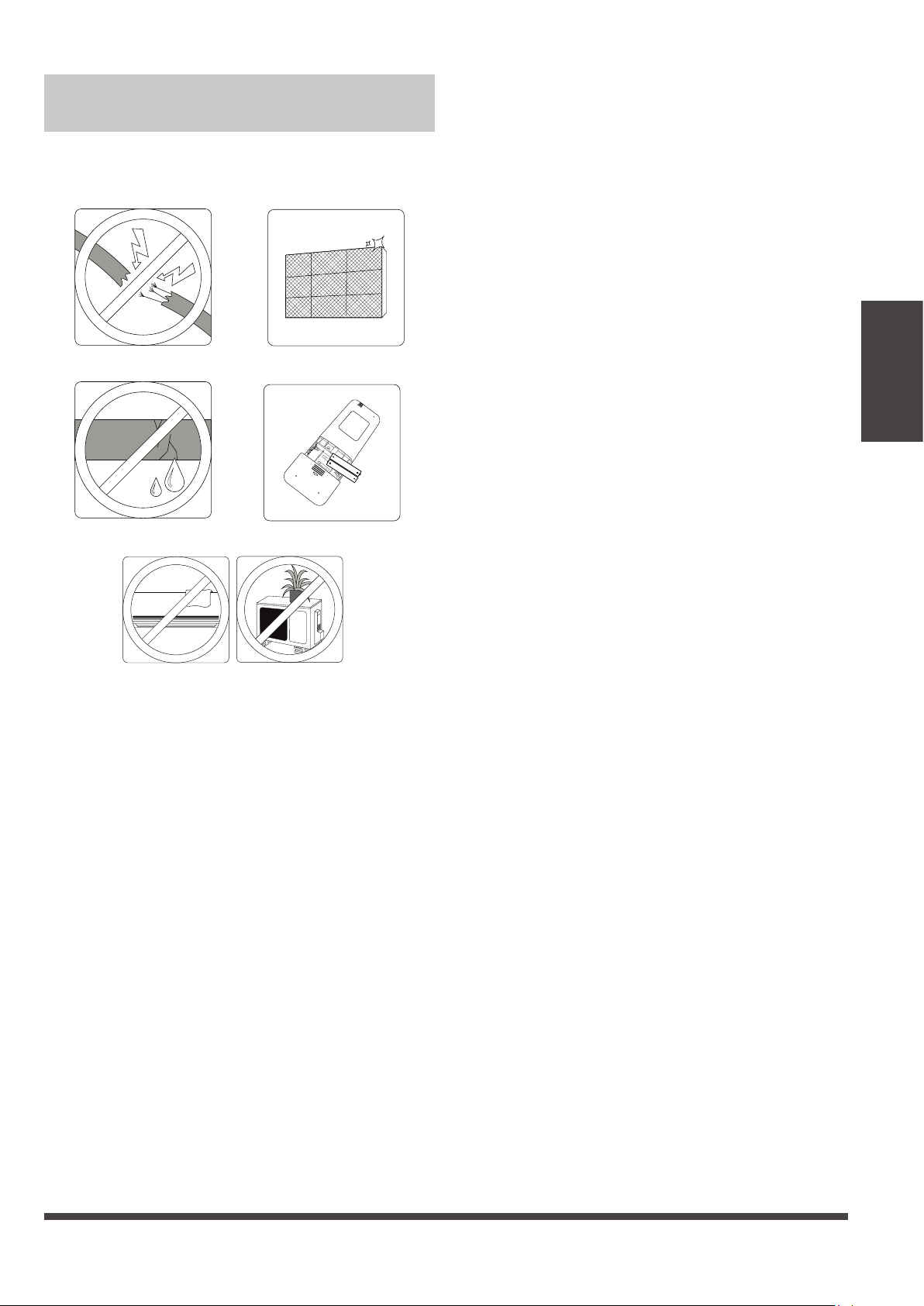

Обслуживание — проверка перед сезонным включением

После длительного периода неиспользования или перед периодом частого использования выполните следующие операции:

Обслуживание и

профилактика

Проверьте кабели на

отсутствие повреждений

Проверьте отсутствие

течей

Позаботьтесь о том, чтобы никакие предметы не блокировали

отверстия для входа и выхода воздуха

Очистите фильтры

Замените батареи

◄ Стр. 17 ►

Page 18

Устранение неисправностей

Если имеет место ЛЮБАЯ из перечисленных ниже ситуаций, немедленно выключите кондиционер!

• Кабель питания поврежден или перегревается

• Чувствуется запах гари

• Работа кондиционера сопровождается громким или необычным шумом

• Часто перегорает предохранитель, или срабатывает автоматический выключатель

• Внутрь попала вода или посторонние предметы. Из кондиционера вытекает вода.

НЕ ПЫТАЙТЕСЬ УСТРАНЯТЬ ТАКИЕ ОТКАЗЫ САМОСТОЯТЕЛЬНО. НЕЗАМЕДЛИТЕЛЬНО ОБРАЩАЙТЕСЬ В ОФИЦИАЛЬНО АККРЕДИТОВАННУЮ

неисправностей

Устранение

ОБСЛУЖИВАЮЩУЮ КОМПАНИЮ!

Распространенные проблемы

Описанные ниже проблемы не являются неисправностями и в большинстве ситуаций не требуют ремонта.

ТЕХНИКА БЕЗОПАСНОСТИ

Проблема Возможные причины

Кондиционер не включается при нажатии кнопки Включения/ выключения питания (ON/OFF)

Кондиционер самопроизвольно переключается из режима Охлаждения или Обогрева в режим Вентиляции

Из внутреннего блока выходит белый туман

Белый туман выделяется как внутренним, так и наружным блоком

Кондиционер имеет функцию трехминутной защиты от перегрузки. Его нельзя включить в течение 3 минут после выключения.

Кондиционер может переключиться в другой режим для предотвращения образования инея. Как только температура повысится до приемлемого уровня, кондиционер снова начнет работать в ранее выбранном режиме.

Достигнута заданная температура, при которой компрессор отключается. Кондиционер продолжит работать в выбранном режиме, как только это позволит изменение температуры.

Во влажных регионах значительный перепад между температурой воздуха в помещении и температурой кондиционированного воздуха может вызвать образование белого тумана.

Если кондиционер перезапускается в режиме нагрева после размораживания, белый туман может выделяться из-за наличия влаги, образовавшейся в процессе размораживания.

Внутренний блок издает шумы

◄ Стр. 18 ►

При изменении положения жалюзи может появляться шум воздуха.

После работы в режиме нагрева может быть слышно потрескивание, вызываемое расширением и сжатием пластиковых деталей.

Page 19

Проблема Возможные причины

Тихий шипящий звук во время работы: это обычный звук протекания хладагента через внутренний и наружный блоки.

Шумы издает как внутренний, так и наружный блок

Наружный блок издает шум

Из внутреннего или наружного блока происходит выброс пыли

Внутренний блок выделяет неприятный запах

Не работает вентилятор наружного блока

Работа кондиционера неустойчива, характер отказов непредсказуем

Тихий шипящий звук в начале работы, сразу после прекращения работы или в процессе размораживания: это обычный звук, вызываемый прекращением протекания газообразного хладагента или изменением направления его потока.

Потрескивание: это обычный звук расширения и сжатия пластиковых и металлических деталей, вызываемый изменениями температуры во время работы.

Блок может издавать различные звуки в зависимости от режима его работы.

Во время длительных периодов простоя в блоке может скапливаться пыль, выбрасываемая после включения кондиционера. Этот эффект можно уменьшить, накрыв блок на время его длительного бездействия.

Блок может поглощать запахи из окружающего воздуха (например, запах мебели, приготовления пищи или табачного дыма), которые в результате испускаются при работе кондиционера.

Фильтры блока покрылись плесенью и нуждаются в чистке.

Во время работы кондиционера скорость вентилятора регулируется для оптимизации рабочих параметров.

Причиной могут быть радиопомехи, создаваемые базовыми станциями мобильной связи или мощными радиочастотными усилителями.

В этом случае попробуйте устранить проблему следующим образом.

• Отключите питание, а затем подключите его вновь.

• Нажмите кнопку ON/OFF на пульте дистанционного управления для перезапуска кондиционера.

неисправностей

Устранение

ПРИМЕЧАНИЕ: Если проблема не устранена, обратитесь к местному дилеру нашей

продукции или в ближайший сервисный центр. При этом предоставьте подробное описание неполадки и сообщите номер модели кондиционера.

Устранение неисправностей

В случае возникновения той или иной неполадки до обращения в ремонтную компанию сверьтесь с приведенной ниже таблицей.

◄ Стр. 19 ►

Page 20

Проблема Возможные причины Способы устранения

Низкая холодопроизводительность

неисправностей

Устранение

Заданная температура выше температуры воздуха в помещении.

Загрязнен теплообменник внутреннего или наружного блока.

Загрязнен воздушный фильтр.

Заблокировано воздухозаборное или воздуховыпускное отверстие внутреннего или наружного блоков.

Открыты двери и окна.

Солнечный свет приносит дополнительное тепло.

В комнате слишком много источников тепла (людей, компьютеров, других электронных устройств и т. п.).

Дефицит хладагента в результате утечки или длительной эксплуатации

Включена функция Малошумного режима (SILENCE) (опция).

Перебой в подаче электроэнергии

Уменьшите заданную температуру.

Очистите загрязненный теплообменник.

Извлеките и очистите фильтр в соответствии с инструкциями.

Выключите кондиционер и, устранив препятствие, включите снова.

Проверьте, чтобы двери и окна во время работы кондиционера были закрыты.

В жаркую и солнечную погоду закрывайте окна и шторы.

Уменьшите количество источников тепла.

Проверьте систему на отсутствие течей, при необходимости замените уплотнения и выполните дозаправку хладагентом.

Функция Малошумный режим работы (SILENCE) снижает производительность кондиционера путем уменьшения рабочей частоты. Отключите функцию SILENCE.

Дождитесь восстановления электроснабжения.

Кондиционер не работает

Кондиционер часто включается и выключается.

Выключено электропитание. Включите питание.

Перегорел предохранитель. Замените предохранитель.

Разрядились элементы питания пульта дистанционного управления.

Активирована защитная функция трехминутной задержки запуска кондиционера.

Замените батареи.

До повторного включения должно пройти не менее 3 минут.

Активирован таймер. Отключите таймер.

В системе слишком много или слишком мало хладагента.

В систему попали жидкость (несжимаемый газ) или влага.

Проверьте систему на отсутствие течей и заправьте ее нужным количеством хладагента.

Слейте хладагент из системы и повторно заправьте ее нужным количеством хладагента.

Компрессор вышел из строя. Заменить компрессор

Слишком высокое или слишком низкое напряжение

Установите регулятор напряжения.

◄ Стр. 20 ►

Page 21

Проблема Возможные причины Способы устранения

Низкая теплопроиз водительность

Индикаторы продолжают мигать

На дисплее внутреннего блока появляется код ошибки, который начинается со следующих букв:

• E(x), P(x), F(x)

• EH(xx), EL(xx), EC(xx)

• PH(xx), PL(xx), PC(xx)

Температура наружного воздуха слишком низкая.

Через двери и окна проникает холодный воздух.

Дефицит хладагента в результате утечки или длительной эксплуатации

Кондиционер прекратил работу или перешел на более безопасный режим. Если индикаторы продолжают мигать, или на дисплее появился код ошибки, подождите примерно 10 минут. Проблема может разрешиться сама собой.

Если этого не произошло, отключите и снова включите питание. Включите кондиционер. Если, несмотря на это, отказ сохраняется, отключите электропитание и обратитесь в сервисный центр.

Используйте дополнительный обогреватель.

Позаботьтесь о том, чтобы все двери и окна при использовании кондиционера были закрыты.

Дополнительное

оборудование

ПРИМЕЧАНИЕ: Если после выполнения указанных проверок проблема не устранена,

немедленно выключите кондиционер и обратитесь в авторизованный сервисный центр.

◄ Стр. 21 ►

Page 22

Дополнительное оборудование

В комплект поставки кондиционера входят следующие принадлежности. Для монтажа кондиционера используйте все установочные детали и оборудование. Неправильный монтаж может привести к утечке воды, поражению электрическим током и воспламенению, а также к отказу оборудования. Детали, не включенные в комплект поставки кондиционера, необходимо приобрести отдельно.

Наименование

компонентов

оборудования

Количество

(шт.)

Внешний вид

Наименование

компонентов

оборудования

Количество

(шт.)

Внешний вид

Руководство 2 - 3

Дренажный патрубок (только для моделей с функциями охлаждения и нагрева)

Уплотнительное кольцо (только для моделей с функциями охлаждения

Дополнительное

оборудование

и нагрева)

Монтажная пластина 1

Дюбель

Винты для крепления монтажной пластины

Пульт дистанционного управления

1 Батарея 2

Держатель пульта

5 - 8 (в за-

висимости

от модели)

5 - 8 (в за-

висимости

от модели)

дистанционного управления (по заказу)

Монтажные винты для держателя ПДУ (по заказу)

Малый фильтр (Должен быть установлен сзади основного воздушного фильтра уполномоченным специалистом при монтаже кондиционера)

1 - 2 (в зависимости от модели)

Наименование Внешний вид Количество (шт.)

Ø 6,35

Жидкостная труба:

Комплект соединительных труб

Труба газовой линии

Ø 9,52

Ø 9,52 Ø 12,7

Ø 16

Эти детали необходимо приобрести дополнительно. Проконсультируйтесь с дилером относительно соответствующего размера труб Вашего блока.

Ø 19

Магнитное кольцо

1 2 3

и лента (если прилагается, установите на соединительный кабель как показано на электрической схеме)

Пропустите ленту через отверстие в магнитном кольце и закрепите его на кабель

Зависит от модели

◄ Стр. 22 ►

Page 23

Краткое изложение порядка монтажа: внутренний блок

15 см

12 см 12 см

2,3 м

Выберите место

для установки

Определите положение

отверстия в стене

Закрепите монтажную

пластину

Просверлите отверстие

в стене

Подготовьте дренажный

шланг

Соедините трубопроводы

Обвяжите трубопроводы и кабели

Подключите электропроводку

STEP

Краткое изложение

порядка монтажа:

внутренний блок

Установите внутренний блок

◄ Стр. 23 ►

Page 24

Компоненты кондиционера

ПРИМЕЧАНИЕ: Монтаж должен производиться с соблюдением требований местных и государственных стандартов. В разных районах требования по монтажу могут несколько отличаться.

Воздушный выключатель

1 Настенная монтажная

пластина

2 Передняя панель

кондиционера

3 Кабель питания (у неко-

Компоненты

торых моделей)

4 Жалюзи

ПРИМЕЧАНИЕ

◄ Стр. 24 ►

5 Специальный фильтр

(сзади основного фильтра у некоторых моделей)

6 Дренажная труба 7 Сигнальный кабель

9 ПДУ 0 Держатель ПДУ (у неко-

торых моделей)

! Кабель питания наруж-

ного блока (у некоторых моделей)

8 Трубопровод хладагента

Page 25

Монтаж внутреннего блока

Инструкция по монтажу – Внутренний блок

ПОДГОТОВКА К МОНТАЖУ

Перед монтажом внутреннего блока сверьтесь с табличкой на упаковке изделия и убедитесь в том, что номер модели внутреннего блока соответствует номеру модели наружного блока.

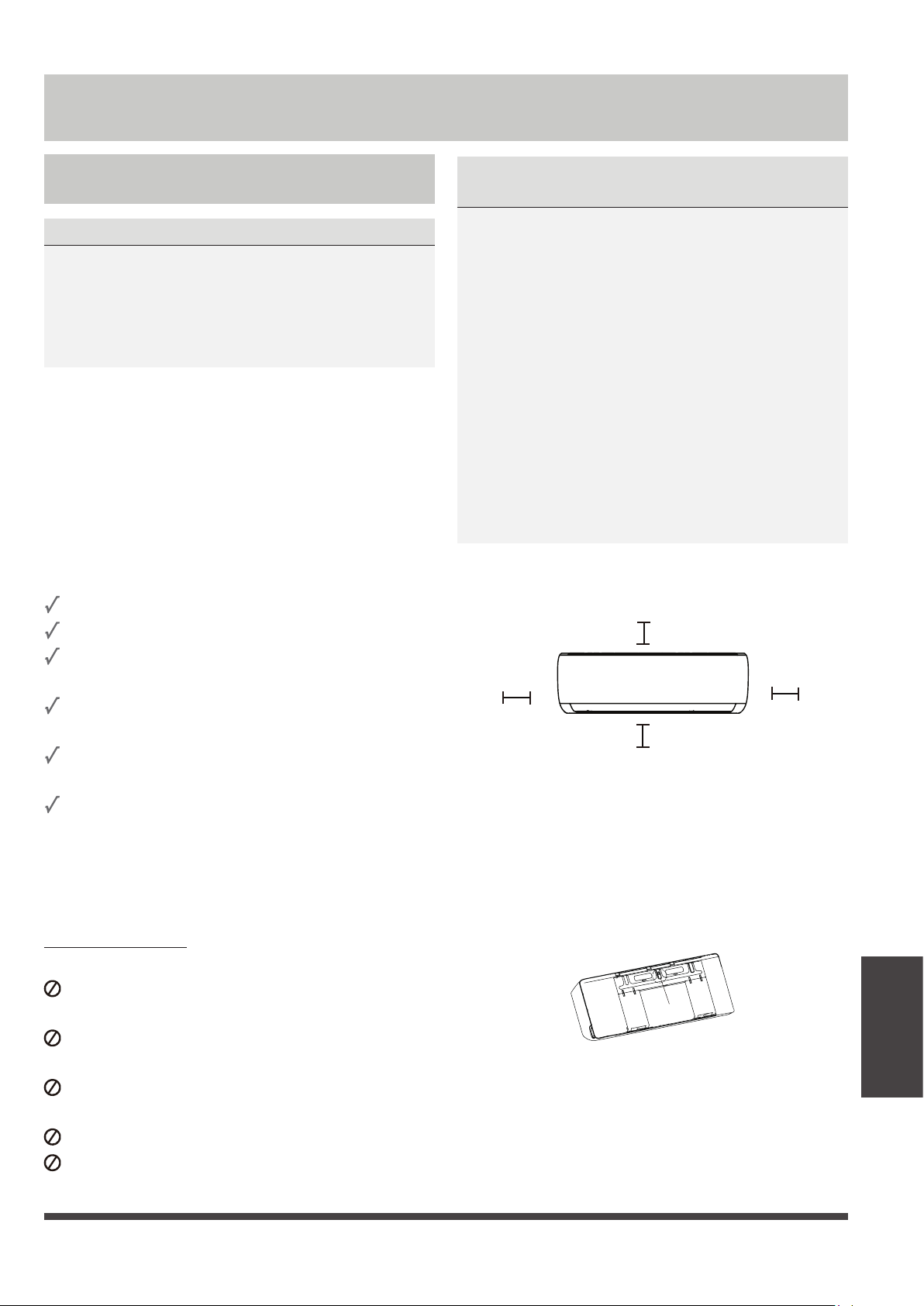

Шаг 1: Выбрать место для установки

Перед монтажом внутреннего блока следует выбрать место для его установки. Ниже приведены условия, выполнение которых позволит подобрать подходящее место.

Место для установки блока должно удовлетворять следующим требованиям:

 Хорошая циркуляция воздуха.

Удобство организации дренажа.

  Шум при работе блока не должен беспо-

коить других людей.



Жесткое и прочное основание, не пере-

дающее вибрацию.

Достаточная несущая способность стены,



позволяющая выдержать вес блока.

 Место размещения блока должно нахо-

диться на расстоянии не менее одного метра от других электрических приборов (телевизоров, радиоприемников, компьютеров).

ЗАПРЕЩАЕТСЯ устанавливать блок в следующих местах:

Возле источников тепла, пара или горю-

чих газов.

Возле легковоспламеняющихся предме-

тов, например штор или одежды.

Вблизи препятствий, способных поме-

шать циркуляции воздуха. Возле дверных проемов. В местах, подверженных воздействию

прямого солнечного света.

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО ОТВЕРСТИЯ В СТЕНЕ:

(При отсутствии вмонтированного трубопровода хладагента):

При установке кондиционера понадобится просверлить отверстие в стене для сигнального кабеля и трубопровода хладагента, которые будут соединять внутренний и наружный блоки (см. шаг

«Просверлить в стене отверстие для соединительного трубопровода»). По

умолчанию все трубопроводы располагаются с правой стороны внутреннего блока (если смотреть спереди). Однако конструкция блока позволяет располагать трубопроводы как справа, так и слева.

На следующем рисунке показаны необходимые расстояния от стен и потолка:

Не менее 15 см

Не менее 12 см Не менее 12 см

Не менее 2,3 м

Шаг 2: Прикрепить к стене монтажную пластину

Монтажная пластина — это деталь, на которую устанавливается внутренний блок.

• Отверните винты, которыми монтажная пластина крепится к задней стороне внутреннего блока.

внутреннего блока

Монтаж

Винт

• Закрепите монтажную пластину на стене с помощью прилагаемых винтов. Убедитесь в том, что монтажная пластина плотно прилегает к стене.

◄ Стр. 25 ►

Page 26

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО

Correct orientation of Mounting Plate

БЕТОННЫХ ИЛИ КИРПИЧНЫХ СТЕН:

Если стена изготовлена из кирпича, бетона или подобных материалов, просверлите отверстия диаметром 5 мм и вставьте в них прилагаемые дюбели. Затем закрепите монтажную пластину на стене, ввернув винты непосредственно в дюбели.

Шаг 3: Просверлить в стене отверстие для соединительного трубопровода

1. Определите местоположение отверстия в стене, исходя из расположения монтажной пластины. См. раздел «Размеры монтажной пластины».

2. С помощью трубчатого сверла просверлите в стене отверстие диаметром 65 или 90 мм (в зависимости от модели). Отверстие следует просверлить с небольшим наклоном вниз, чтобы наружный край отверстия был ниже внутреннего края приблизительно на 5 - 7 мм. Это обеспечит свободный слив конденсата.

3. Поместите в отверстие защитную манжету. Это защитит края отверстия и поможет герметизировать его после завершения монтажа.

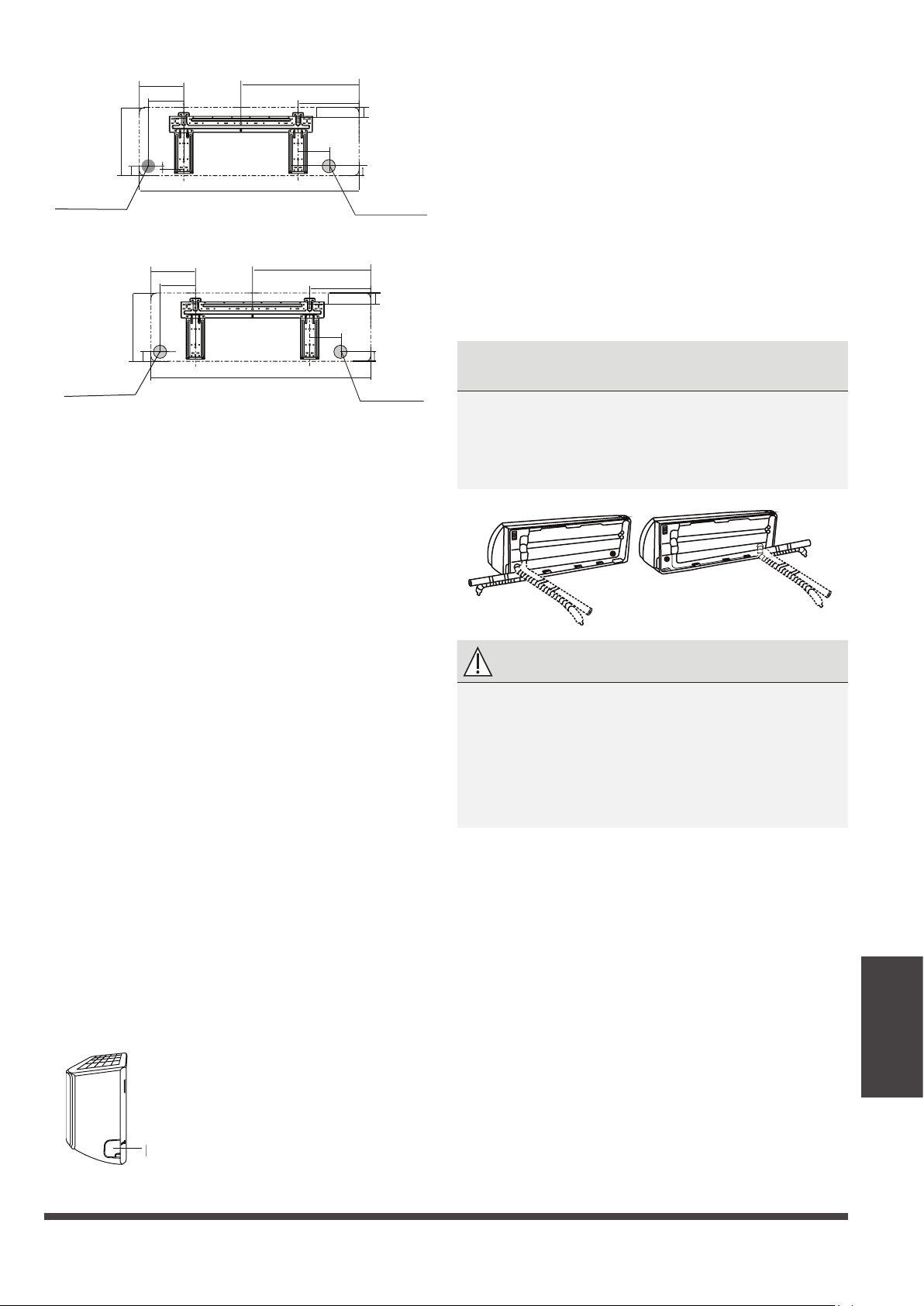

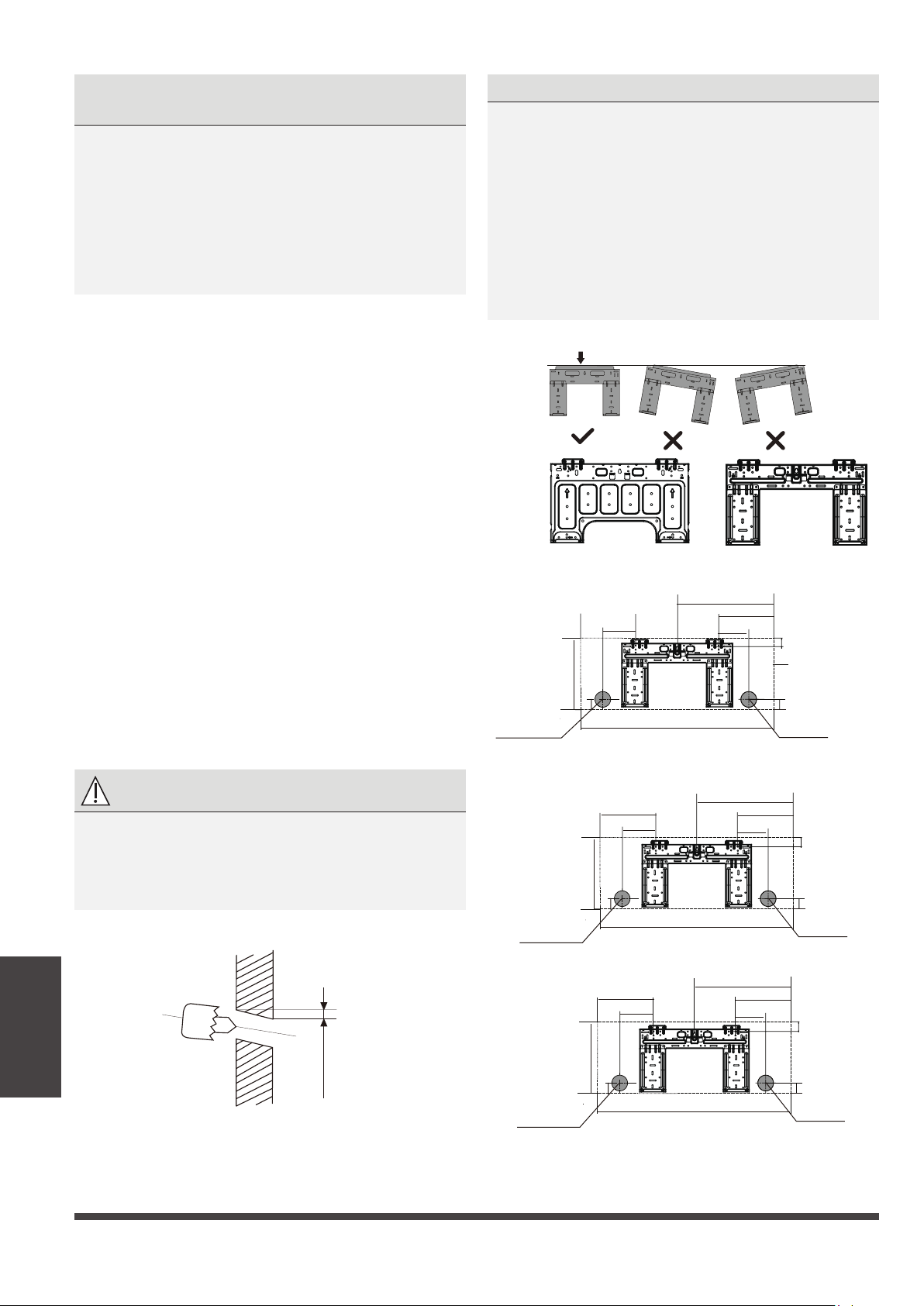

РАЗМЕРЫ МОНТАЖНОЙ ПЛАСТИНЫ

Различные модели имеют разные монтажные пластины. В соответствии с различными требованиями к установке, форма монтажной пластины может слегка отличаться. Но монтажные размеры остаются такими же, как для внутреннего блока соответствующего размера.

Например, сравните Тип А и Тип В:

Правильное положение монтажной пластины

Тип А Тип В

348.4мм 179мм

136мм

37мм

Контур корпуса

внутреннего блока

49мм

Отверстие

в стене 65 мм

справа сзади

Отверстие в стене 65 мм слева сзади

101мм

290мм

49мм

722мм

Модель А

ОСТОРОЖНО!

При сверлении отверстия в стене соблюдайте осторожность, чтобы не повредить проводку, трубопроводы и другие чувствительные элементы.

внутреннего блока

Монтаж

◄ Стр. 26 ►

Помещение

Стена

Улица

5 - 7 мм

Отверстие в стене 65 мм слева сзади

403мм

121мм

418мм

121мм

231мм

246мм

36мм

53мм

Отверстие

в стене 65 мм

справа сзади

36мм

53мм

Отверстие

в стене 65 мм

справа сзади

230мм

190мм

297мм

47мм

805мм

Модель B

244мм

190мм

297мм

47мм

835мм

Модель C

Page 27

230мм

165мм

527мм

106мм

722мм

805мм

835мм

179мм

348.4мм

231мм

403мм

290мм

297мм

49мм

47мм

37мм

36мм

49мм

53мм

101мм

190мм

136мм

121мм

244мм

246мм

418мм

Knock-out Panel

Отверстие в стене 65 мм слева сзади

Отверстие в стене 90 мм слева сзади

318мм

48мм

338мм

54мм

29мм

199мм

129мм

973мм

Модель D

1082мм

Модель E

ПРИМЕЧАНИЕ: Для кондиционеров с ди-

аметром трубы газовой линии 16 мм и более диаметр стенного отверстия должен составлять 90 мм.

603мм

247мм

139мм

322мм

173мм

37мм

48мм

Отверстие

в стене 65 мм

справа сзади

55мм

54мм

Отверстие

в стене 90 мм

справа сзади

3. Если соединительный трубопровод в стену уже встроен, перейдите к шагу «Присоединить дренажный шланг». Если встроенный трубопровод отсутствует, присоедините трубопровод хладагента внутреннего блока к трубопроводу, соединяющему внутренний и наружный блоки. Подробные инструкции приведены в разделе «Подсоединение трубо- провода хладагента» данного руководства.

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО УГЛА ВЫХОДА ТРУБОПРОВОДА

Трубопровод хладагента может выходить из внутреннего блока с четырех сторон: Слева, Справа, Слева сзади, Справа сзади.

Шаг 4: Подготовить трубопровод хладагента

Трубопровод хладагента находится внутри теплоизолирующего рукава, прикрепленного сзади блока. Перед прокладкой трубопровода через отверстие в стене его необходимо правильно подготовить.

1. Исходя из расположения отверстия в стене относительно монтажной пластины, выберите сторону, с которой трубопровод будет выходить из блока.

2. Если отверстие в стене расположено за блоком, оставьте съемную крышку на месте. Если отверстие в стене расположено сбоку от внутреннего блока, удалите съемную пластмассовую панель с соответствующей стороны блока. При этом образуется паз, через который трубопровод можно вывести из блока. Если пластмассовую панель не удается удалить руками, используйте игловидные кусачки.

Съемная крышка

ОСТОРОЖНО!

Соблюдайте особую осторожность, чтобы не допустить образования вмятин и повреждений трубопровода во время его изгиба и вывода от блока. Вмятины на трубопроводе снизят эффективность работы блока.

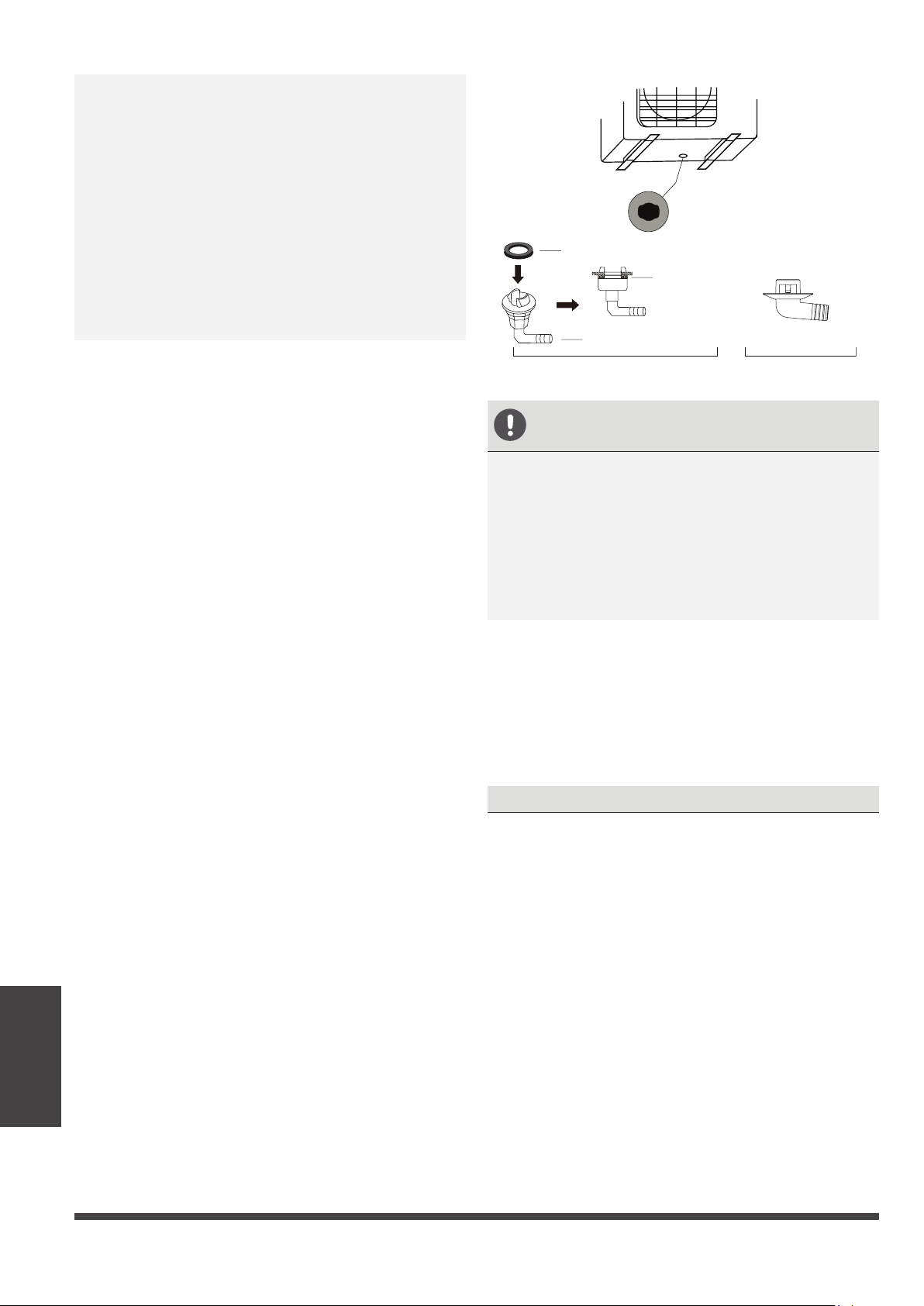

Шаг 5: Присоединить дренажный шланг

По умолчанию дренажный шланг присоединяется с левой стороны блока (если смотреть на блок сзади). Однако он также может присоединяться и с правой стороны. Для обеспечения правильного дренажа присоединяйте дренажный шланг с той же стороны блока, с которой выходит трубопровод хладагента. Присоедините удлинитель дренажного шланга (приобретается отдельно) к концу дренажного шланга.

• Плотно оберните место соединения тефлоновой лентой, чтобы обеспечить надежное уплотнение и предотвратить утечки.

внутреннего блока

Монтаж

◄ Стр. 27 ►

Page 28

• Для предотвращения конденсации поместите участок дренажного шланга, находящийся в помещении, в теплоизолирующую трубку из вспененного материала.

• Снимите воздушный фильтр, налейте небольшое количество воды в поддон для сбора конденсата и убедитесь в том, что вода беспрепятственно стекает.

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО РАСПОЛОЖЕНИЯ ДРЕНАЖНОГО ШЛАНГА

Дренажный шланг должен быть расположен, как показано ниже.

Чтобы обеспечить свободный слив, убедитесь в том, что на дренажном шланге нет перегибов и вмятин.

НЕПРАВИЛЬНО

Перегибы на дренажном шланге создадут водяные ловушки.

ЗАКРОЙТЕ ПРОБКОЙ НЕИСПОЛЬЗУЕМОЕ ДРЕНАЖНОЕ ОТВЕРСТИЕ

внутреннего блока

Монтаж

ПРАВИЛЬНО

Не помещайте конец дренажного шланга в воду или емкость, в которой будет собираться вода. Это создаст препятствия сливу воды.

НЕПРАВИЛЬНО

Перегибы на дренажном шланге создадут водяные ловушки.

НЕПРАВИЛЬНО

Для предотвращения нежелательных утечек закройте неиспользуемое дренажное отверстие прилагаемой резиновой пробкой.

ПРОЧТИТЕ ЭТИ ПРАВИЛА ПЕРЕД НАЧАЛОМ ЭЛЕКТРОМОНТАЖНЫХ РАБОТ

1. Электропроводка должна выполняться квалифицированным электриком и соответствовать национальным и местным нормативам и стандартам.

2. Все электрические соединения должны быть выполнены в соответствии со схемой электрических соединений, расположенной на панелях внутреннего и наружного блоков.

3. В случае возникновения серьезных проблем с обеспечением безопасности электропитания немедленно прекратите работу. Объясните причину заказчику и прекратите работы по монтажу блока, пока проблемы с обеспечением безопасности не будут устранены.

4. Напряжение питания должно находиться в пределах 90 - 110% от номинального. Недостаточная мощность источника электропитания может привести к неполадкам, поражению электрическим током или воспламенению.

5. Если электропитание подключается через стационарную электропроводку, необходимо установить устройство защиты от перенапряжения и выключатель питания.

6. Если электропитание подключается через стационарную электропроводку, установите в цепь электропитания размыкатель или автоматический выключатель, отключающий все фазы питания, при этом расстояние между его разомкнутыми контактами должно составлять не менее 3 мм. Квалифицированный специалист должен использовать сертифицированный автоматический выключатель или размыкатель.

◄ Стр. 28 ►

Page 29

7. Подключайте блок только к розетке индивидуальной линии. Запрещается подключать к этой розетке другие электрические приборы.

8. Обязательно должным образом заземлите кондиционер.

9. Все соединения должны выполняться надежно. Неплотные соединения могут вызвать перегрев клемм, что приведет к сбою в работе изделия и может стать причиной воспламенения.

10. Провода не должны прикасаться или прижиматься к трубопроводу хладагента, компрессору или к движущимся частям, расположенным внутри блока.

11. Если блок снабжен вспомогательным электрическим нагревателем, он должен быть установлен на расстоянии не менее 1 метра от легковоспламеняющихся материалов.

12. Во избежание поражения электрическим током запрещается прикасаться к токонесущим компонентам сразу же после выключения питания. После выключения питания следует выждать не менее 10 минут, прежде чем можно будет безопасно прикасаться к электрическим компонентам.

• Силовой кабель для прокладки вне помещения: H07RN-F или H05RN-F

• Сигнальный кабель: H07RN-F

ВЫБОР ПРАВИЛЬНОГО ДИАМЕТРА КАБЕЛЯ

Диаметр кабеля электропитания, сигнального кабеля, номиналы предохранителя и выключателя определяются максимальным током, потребляемым блоком. Максимальный потребляемый ток указан на табличке, расположенной на боковой панели блока..

ОПАСНО!

ЭЛЕКТРОПРОВОДКА ДОЛЖНА БЫТЬ ВЫПОЛНЕНА В СТРОГОМ СООТВЕТСТВИИ С ЭЛЕКТРИЧЕСКОЙ СХЕМОЙ, РАСПОЛОЖЕННОЙ НА ЗАДНЕЙ СТОРОНЕ ФРОНТАЛЬНОЙ ПАНЕЛИ ВНУТРЕННЕГО БЛОКА.

ОПАСНО!

ПЕРЕД НАЧАЛОМ ЭЛЕКТРОМОНТАЖНЫХ ИЛИ ЭЛЕКТРОТЕХНИЧЕСКИХ РАБОТ ОТКЛЮЧИТЕ СЕТЕВОЕ ПИТАНИЕ.

Шаг 6: Подключить сигнальный и силовой кабели

Сигнальный кабель обеспечивает обмен данными между внутренним и наружным блоками. Перед подготовкой к подключению необходимо выбрать правильный диаметр кабеля.

Типы кабелей

• Силовой кабель для прокладки в помещении (если применимо):

H05VV-F или H05V2V2-F

внутреннего блока

Монтаж

◄ Стр. 29 ►

Page 30

1. Откройте переднюю панель внутреннего

Back view (For some units only)

Knock-out panel

блока.

2. С помощью отвертки откройте крышку электрического щитка, расположенного с правой стороны блока. Это откроет доступ к клем мной колодке.

Вид спереди

Клеммная колодка

Крышка электрического щитка

Винт

Кабельный зажим

Вид сзади (Только для некоторых блоков)

ОСТОРОЖНО!

НЕ МЕНЯЙТЕ МЕСТАМИ ФАЗОВЫЙ И НУЛЕВОЙ ПРОВОДА

Это опасно и может привести к неисправности кондиционера.

7. Проверьте надежность всех соединений, затем прикрепите сигнальный кабель к блоку кабельным зажимом. Надежно закрепите кабельный зажим винтами.

8. Установите на место крышку электрического щитка на передней стороне блока и пластмассовую панель на заднюю сторону.

ПРИМЕЧАНИЕ:

• Для блоков с кабелепроводом, чтобы присоединить кабель удалите большую пластмассовую съемную панель и образуйте паз, в который можно установить кабелепровод.

• Для блоков с пятижильным кабелем удалите среднюю малую пластмассовую съемную панель и образуйте паз, через который можно вывести провод.

• Если пластмассовую панель не удается удалить руками, используйте игловидные кусачки.

3. Отверните кабельный зажим, расположенный под клеммной колодкой, и отложите его в сторону.

4. Снимите пластмассовую панель, расположенную внизу блока с левой стороны,

внутреннего блока

если смотреть с задней стороны блока.

5. Проложите сигнальный провод через

Монтаж

паз, с задней части блока вперед.

6. Стоя лицом к передней панели блока, подключите проводку в соответствии с электрической схемой внутреннего блока, подключите U-образную клемму и надежно привинтите каждый провод к соответствующему контакту.

Съемная крышка

ЗАМЕЧАНИЕ относительно электропроводки

ПОРЯДОК ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРОВОДКИ МОЖЕТ НЕСКОЛЬКО ОТЛИЧАТЬСЯ ДЛЯ РАЗНЫХ БЛОКОВ.

Шаг 7: Обмотка и кабели

Прежде чем проложить трубопровод, дренажный шланг и сигнальный кабель через отверстие в стене, необходимо связать их вместе. Это необходимо для экономии места, защиты и теплоизоляции.

1. Связать вместе дренажный шланг, трубопроводы хладагента и сигнальный кабель, как показано ниже:

Внутренний блок

Пространство за блоком

Трубопровод хладагента

Теплоизоляционная лента

Сигнальный

провод

Дренажный шланг

◄ Стр. 30 ►

Page 31

ДРЕНАЖНЫЙ ШЛАНГ ДОЛЖЕН НАХОДИТЬСЯ ВНИЗУ

Убедитесь в том, что дренажный шланг находится в нижней части связки. Если дренажный шланг будет находиться в верхней части связки, это может привести к переполнению дренажного поддона, воспламенению и повреждению за счет воздействия воды.

НЕ СПЛЕТАЙТЕ СИГНАЛЬНЫЙ КАБЕЛЬ С ДРУГИМИ ПРОВОДАМИ

При обвязке не сплетайте и не допускайте пересечения сигнального кабеля с другими проводами.

2. С помощью липкой виниловой ленты прикрепите дренажный шланг к нижней стороне труб хладагента.

3. С помощью теплоизолирующей ленты плотно обвяжите вместе сигнальный провод, трубы хладагента и дренажный шланг. Повторно проверьте, что комплект связан.

НЕ ОБВЯЗЫВАЙТЕ КОНЦЫ ТРУБОПРОВОДА

Обматывая весь комплект, оставьте концы трубопровода свободными. Доступ к ним необходим для проверки герметичности при завершении монтажа (см. раздел «Проверка электрооборудования и отсутствия утечек» данного руководства).

3. Аккуратно проведите обвязанный комплект из труб хладагента, дренажного шланга и сигнального провода через отверстие в стене.

4. Закрепите верхнюю часть внутреннего блока за верхний крюк монтажной пластины.

5. Прилагая небольшие усилия с левой и правой сторон блока, убедитесь в том, что блок надежно закреплен на монтажной пластине. Блок не должен качаться или сдвигаться.

6. Прикладывая равномерное усилие, потяните вниз за нижнюю половину блока. Продолжайте тянуть блок вниз, пока он не закрепится за крюки, расположенные в нижней части монтажной пластины.

7. Еще раз приложите небольшие усилия с левой и правой сторон блока и убедитесь в том, что блок надежно закреплен на монтажной пластине.

При монтаже нового соединительного трубопровода к наружному блоку вы-

полните следующее:

1. Закрепите верхнюю часть внутреннего блока за верхний крюк монтажной пластины.

2. С помощью скобы или клина подоприте блок, чтобы обеспечить достаточно места для присоединения трубопровода хладагента, сигнального кабеля и дренажного шланга.

Шаг 8: Установить внутренний блок При монтаже нового соединительного

трубопровода к наружному блоку вы-

полните следующее:

1. Если трубопроводы хладагента уже проведены через отверстие в стене, перейдите к шагу 4.

2. В противном случае еще раз убедитесь в том, что концы труб хладагента герметично закрыты, чтобы предотвратить проникновение в трубы грязи или посторонних предметов.

Клин

внутреннего блока

Монтаж

◄ Стр. 31 ►

Page 32

3. Присоедините дренажный шланг и трубопровод хладагента (см. инструкции в разделе «Подсоединение трубопро- вода хладагента» данного руководства).

4. Место соединения трубы должно быть открыто для проведения проверки на отсутствие утечек (см. раздел «Про-

верка электрооборудования и отсутствия утечек» данного руководства).

5. После проверки на отсутствие утечек оберните место соединения теплоизолирующей лентой.

6. Удалите кронштейн или клин, на который опирался блок.

7. Прикладывая равномерное усилие, потяните вниз за нижнюю половину блока.

Продолжайте тянуть блок вниз, пока он не закрепится за крюки, расположенные в нижней части монтажной пластины.

ПОЛОЖЕНИЕ БЛОКА РЕГУЛИРУЕТСЯ

Имейте в виду, что крюки монтажной пластины меньше, чем отверстия в задней части блока. Если места для присоединения встроенных труб к внутреннему блоку недостаточно, блок можно сдвинуть влево или вправо приблизительно на 30 - 50 мм в зависимости от модели.

15 мм

Перемещение по горизонтали

15 мм

внутреннего блока

Монтаж

◄ Стр. 32 ►

Page 33

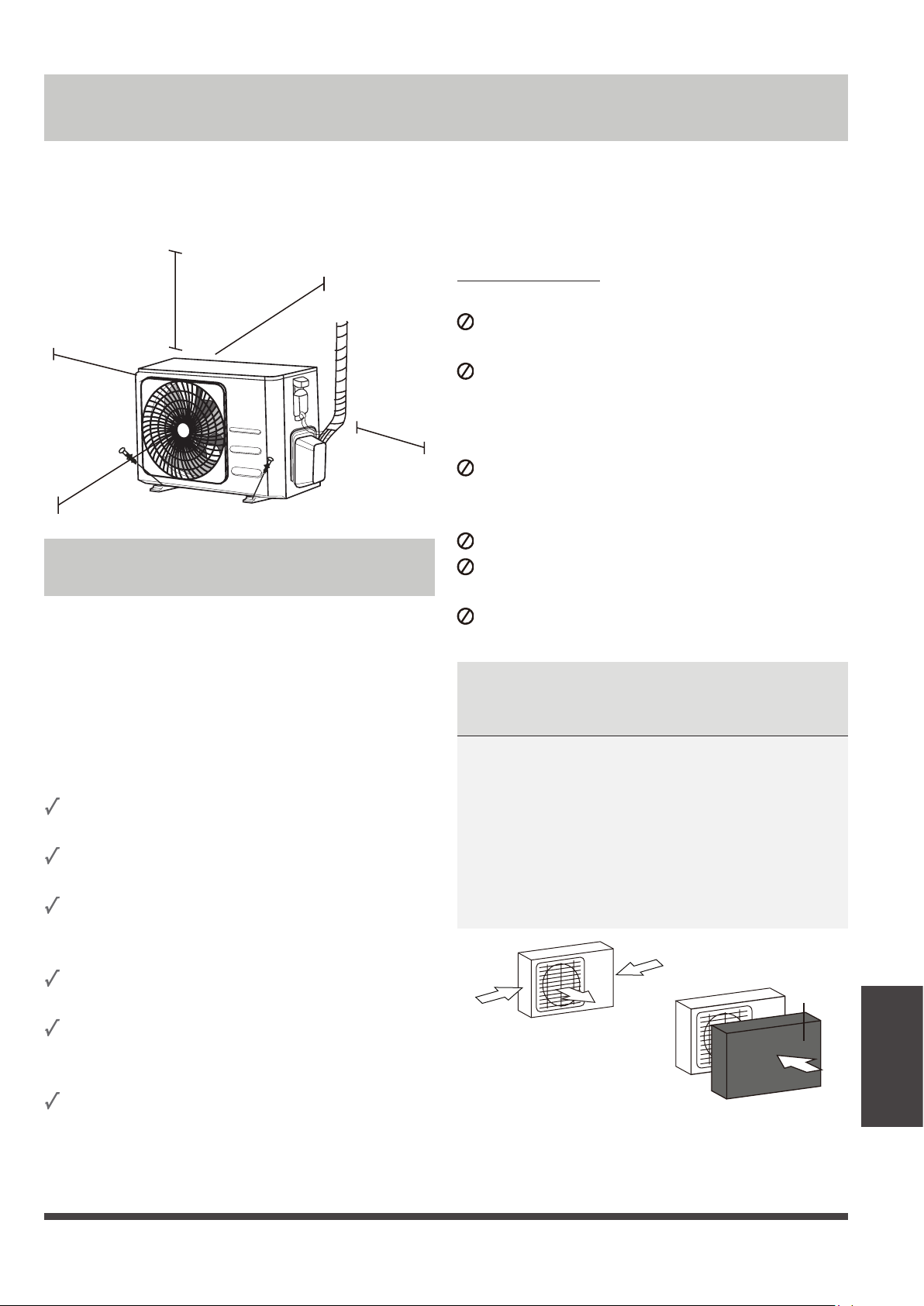

Монтаж наружного блока

Установите блок, соблюдая местные нормы и правила, которые могут незначительно отличаться в разных регионах.

30 см от

задней стенки

60 см справа

30 см слева

200 см

спереди

60 см над верхней

панелью

Инструкция по монтажу – Наружный блок

Шаг 1: Выбрать место для установки

Перед монтажом наружного блока следует выбрать для него подходящее место. Ниже приведены условия, выполнение которых позволит подобрать подходящее место.

Место для установки блока должно удовлетворять следующим требованиям:

 Соответствовать всем требованиям по

зазорам, показанным выше.

Обеспечивать хорошую циркуляцию воз-



духа и вентиляцию.



Обладать достаточной жесткостью

и прочностью, чтобы выдерживать вес блока и не вибрировать.

Шум при работе блока не должен беспо-



коить других людей.

 Быть защищенным от длительного воз-

действия прямого солнечного света и дождя.

В местах, где ожидается выпадение



снега, нужно поднять блок над базовой площадкой, чтобы предотвратить накопление льда и повреждение теплоо-

бменника. Устанавливать блок нужно выше среднего уровня выпадения снега для данной местности. Минимальная высота установки составляет 18 дюймов.

ЗАПРЕЩАЕТСЯ устанавливать блок в следующих местах:

Рядом с препятствиями, которые блоки-

руют входы и выходы воздуха.

С выходом на тротуары, людные места

или там, где шум работающего устройства будет причинять беспокойство окружающим.

Рядом с местами содержания животных

или рядом с растениями, которым вреден выходящий горячий воздух.

Возле источников горючих газов.

В местах, подверженных сильному запылению.

В местах с высоким содержанием солей

в воздухе.

ПРЕДУПРЕЖДЕНИЯ ОТНОСИТЕЛЬНО ЭКСТРЕМАЛЬНЫХ ПОГОДНЫХ УСЛОВИЙ

Если в месте установки наружного блока дует сильный ветер, устанавли-

вайте блок так, чтобы вентилятор воздуховыпускного отверстия располагался под углом 90° по отношению к направлению ветра. При необходимости установите перед блоком экран для защиты от чрезмерно сильных ветров.

Сильный ветер

Защитный

экран

Сильный

ветер

Сильный ветер

наружного блока

Монтаж

◄ Стр. 33 ►

Page 34

Если блок часто подвержен воздействию сильных дождей или снегопадов, установите над блоком навес для

защиты от дождя и снега. Соблюдайте осторожность, чтобы не создать препятствия движению воздуха вокруг блока.

Если блок часто подвержен воздействию воздуха с высоким содержанием солей (у морского побережья),

используйте наружный блок с повышенной коррозионной стойкостью.

Шаг 2: Установить разъем дренажной линии (только для блока с тепловым насосом)

Прежде чем закрепить наружный блок на месте болтами, необходимо установить дренажный патрубок у днища блока. Обратите внимание, что в зависимости от типа наружного блока используются дренажные патрубки двух типов.

Если дренажный патрубок поставляется с резиновым уплотнением (см. рис. А),

выполните следующие действия:

1. Установите резиновое уплотнение на конец дренажного патрубка, который будет присоединен к наружному блоку.

2. Вставьте дренажный патрубок в отверстие в поддоне блока.

3. Поверните дренажный патрубок на 90°, чтобы он зафиксировался на месте со щелчком в положении, когда он направлен к передней стороне блока.

4. Присоедините удлинитель дренажного шланга (не входит в комплект) к дренажному патрубку, чтобы отводить воду от блока в режиме нагрева.

Если дренажный патрубок поставляется

наружного блока

без резинового уплотнения (см. рис. В), выполните следующие действия:

Монтаж

1. Вставьте дренажный патрубок в отверстие в поддоне блока. Дренажный патрубок зафиксируется на месте со щелчком.

2. Присоедините удлинитель дренажного шланга (не входит в комплект) к дренажному патрубку, чтобы отводить воду от блока в режиме нагрева.

Отверстие в поддоне наружного блока

Уплотнительное кольцо

Дренажный патрубок

ЭКСПЛУАТАЦИЯ В УСЛОВИЯХ ХОЛОДНОГО КЛИМАТА

В условиях холодного климата дренажный шланг должен быть расположен вертикально, насколько это возможно, чтобы обеспечить быстрый слив воды. Если вода будет стекать слишком медленно, она может замерзнуть в шланге, что приведет к затоплению блока.

Шаг 3: Закрепить наружный блок

Наружный блок можно прикрепить к основанию или к настенному кронштейну с помощью болта M10. Подготовьте монтажное основание для блока в соответствии с приведенными ниже размерами.

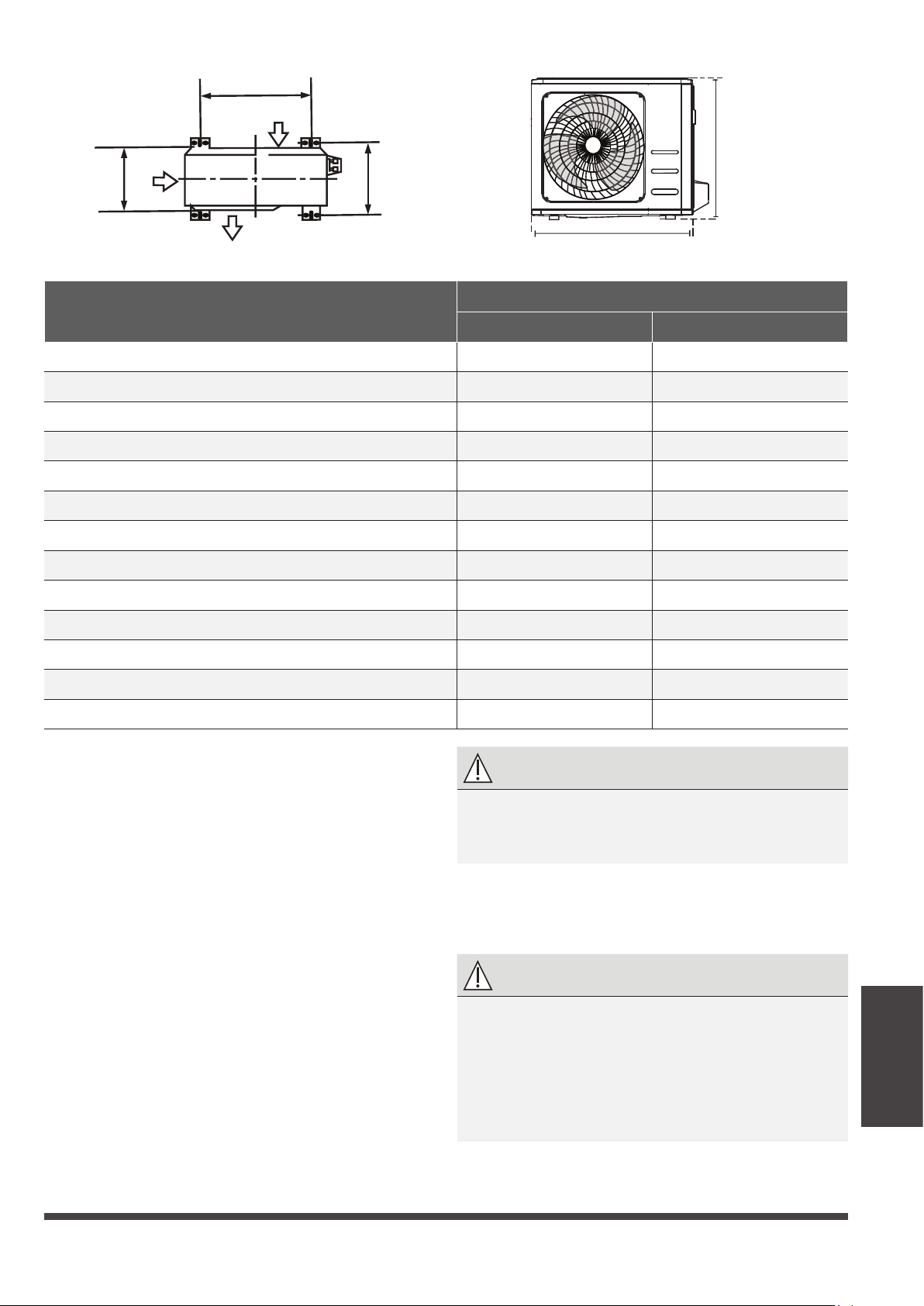

УСТАНОВОЧНЫЕ РАЗМЕРЫ БЛОКА

Ниже приведен перечень размеров различных наружных блоков и расстояние между монтажными опорами. Подготовьте монтажное основание для блока в соответствии с приведенными ниже размерами.

◄ Стр. 34 ►

Page 35

Вход воздуха

Выход воздуха

Габариты наружного блока

(Ш х В х Г), мм

681 x 434 x 285 460 292

700 x 550 x 270 450 260

700 x 550 x 275 450 260

720 x 495 x 270 452 255

728 x 555 x 300 452 302

765 x 555 x 303 452 286

770 x 555 x 300 487 298

805 x 554 x 330 511 317

800 x 554 x 333 514 340

Установочные размеры

Расстояние А (мм) Расстояние В (мм)

845 x 702 x 363 540 350

890 x 673 x 342 663 354

946 x 810 x 420 673 403

946 x 810 x 410 673 403

Для установки блока на основании или на бетонной монтажной платформе

выполните следующие действия:

1. Отметьте положения для четырех анкерных болтов по таблице размеров.

2. Просверлите отверстия для анкерных болтов.

3. Наверните гайку на конец каждого анкерного болта.

4. Забейте анкерные болты в просверленные отверстия.

5. Отверните гайки с анкерных болтов и установите наружный блок на болты.

6. Наденьте шайбы на все анкерные болты, затем наверните гайки.

7. С помощью ключа затяните гайки до упора.

ОПАСНО!

ПРИ СВЕРЛЕНИИ БЕТОНА РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ ЗАЩИТНЫЕ ОЧКИ.

Для установки блока на настенный кронштейн выполните следующие дей-

ствия:

ОСТОРОЖНО!

Убедитесь в том, что стена выполнена из кирпича, бетона или аналогичного прочного материала. Стена должна быть

способна выдержать вес, не менее чем в четыре раза превосходящий вес блока.

наружного блока

Монтаж

◄ Стр. 35 ►

Page 36

1. Отметьте положение отверстий для кронштейна по таблице размеров.

2. Просверлите отверстия для анкерных болтов.

3. Наденьте шайбу и наверните гайку на конец каждого анкерного болта.

4. Вверните анкерные болты в отверстия монтажных кронштейнов, установите монтажные кронштейны на место и забейте анкерные болты в стену.

5. Убедитесь в том, что монтажные кронштейны расположены горизонтально.

6. Осторожно поднимите блок и поместите монтажные опоры блока на кронштейны.

7. Надежно прикрепите блок к кронштейнам болтами.

8. Если это допустимо, установите блок с резиновыми прокладками для снижения вибрации и шума.

Шаг 4: Подключить сигнальный и силовой кабели

Клеммная колодка наружного блока защищена крышкой электрического щитка, расположенной на боковой стенке блока. На внутренней стороне крышки электрического щитка напечатана подробная электрическая схема.

ОПАСНО!

ПЕРЕД НАЧАЛОМ ЭЛЕКТРОМОНТАЖНЫХ ИЛИ ЭЛЕКТРОТЕХНИЧЕСКИХ РАБОТ ОТКЛЮЧИТЕ СЕТЕВОЕ ПИТАНИЕ.

1. Подготовьте кабель для подключения:

ИСПОЛЬЗУЙТЕ СООТВЕТСТВУЮЩИЙ КАБЕЛЬ

наружного блока

Монтаж

Выбирайте необходимый кабель как указано в пункте «Типы кабелей» на странице 22.

ВЫБОР ПРАВИЛЬНОГО ДИАМЕТРА КАБЕЛЯ

a. С помощью устройства для зачистки

проводов снимите резиновую оболочку с обоих концов сигнального кабеля и откройте приблизительно 40 мм находя-

щихся внутри проводов. b. Снимите изоляцию с концов проводов. c. С помощью обжимных щипцов обо-

жмите на концах проводов U-образные

наконечники.

ОБРАТИТЕ ВНИМАНИЕ НА ФАЗОВЫЙ ПРОВОД

При обжатии проводов следует отличать фазовый провод («L») от остальных проводов.

ОПАСНО!

ВСЕ РАБОТЫ ПО ПРОКЛАДКЕ ЭЛЕКТРОПРОВОДКИ НЕОБХОДИМО ВЫПОЛНЯТЬ В СТРОГОМ СООТВЕТСТВИИ СО СХЕМОЙ ПОДКЛЮЧЕНИЙ, РАСПОЛОЖЕННОЙ ПОД КРЫШКОЙ РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ НАРУЖНОГО БЛОКА.

2. Отверните винты на крышке электриче-

ского щитка и снимите крышку.

3. Отверните кабельный зажим, располо-

женный под клеммной колодкой, и от-

ложите его в сторону.

4. Подсоедините провод в соответствии

с электрической схемой и надежно при-

винтите U-образную клемму каждого

провода к соответствующему контакту.

5. Проверьте надежность каждого соеди-

нения, затем оберните провода вокруг,

чтобы предотвратить попадание дожде-

вой воды на клеммную колодку.

◄ Стр. 36 ►

Page 37

6. Прикрепите кабель к блоку кабельным зажимом. Надежно закрепите кабельный зажим винтами.

7. Изолируйте неиспользуемые провода поливинилхлоридной изоляционной лентой. Они не должны соприкасаться с металлическими или токопроводящими частями.

8. Установите на место крышку электрического щитка на боковой стороне блока и закрепите ее винтами.

Крышка

Винт

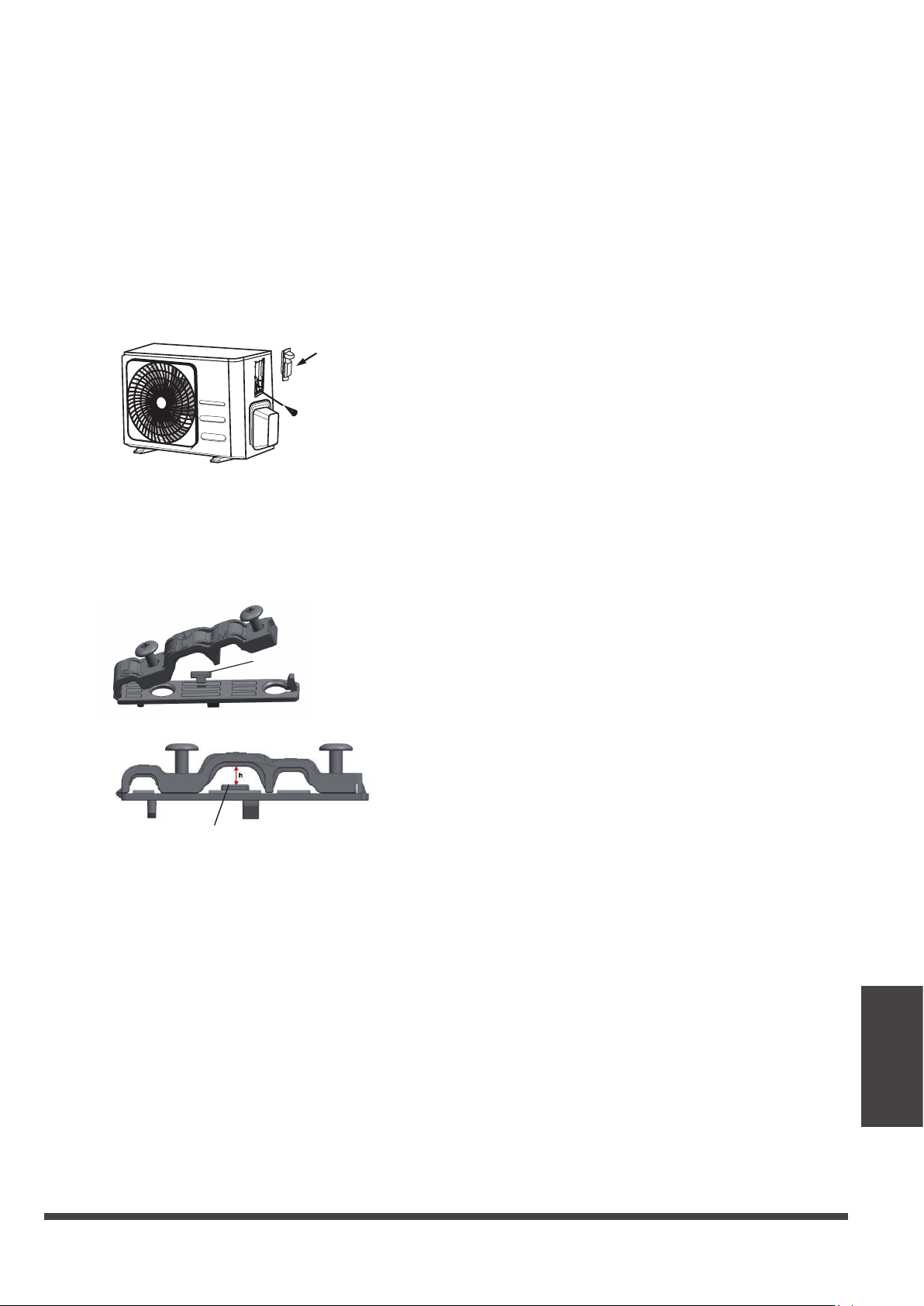

ПРИМЕЧАНИЕ: Если кабельный зажим выглядит так, как показано на следующем рисунке, выберите соответствующее проходное отверстие в зависимости от диаметра провода.

Выступ

Отверстия трех размеров: малое, большое, среднее

Если кабель не закреплен достаточно прочно, используйте

фиксатор, чтобы поднять провод и зажать его плотно.

наружного блока

Монтаж

◄ Стр. 37 ►

Page 38

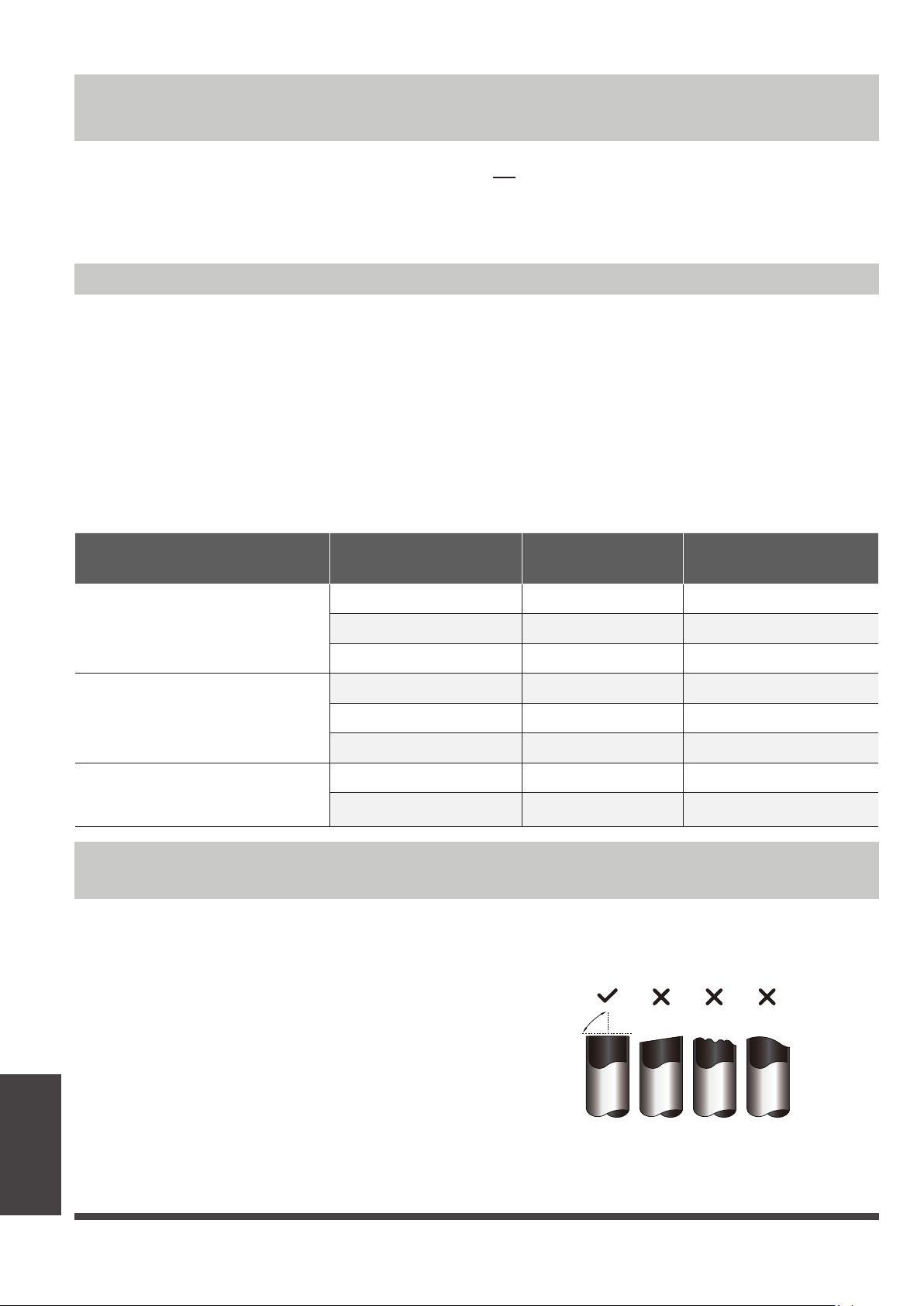

Подсоединение трубопровода хладагента

90°

При присоединении трубопровода хладагента не допускайте проникновения в блок веществ или газов, отличных от указанного хладагента. Наличие других газов или веществ приведет к снижению производительности блока, а также может вызвать чрезмерно высокое давление в холодильном контуре. Это может привести к травмам или взрыву.

Замечание относительно длины трубопровода

Длина трубопровода хладагента влияет на характеристики и энергоэффективность блока. Номинальная эффективность проверена с блоками с длиной трубы 5 метров.

Для снижения вибрации и избыточного шума минимальная длина трубы должна составлять 3 метра. В особом тропическом климате для моделей с хладагентом R290 дозаправлять хладагент нельзя, и максимальная длина трубки хладагента не должна превышать 10 метров.

См. таблицу ниже, где указана максимальная длина и перепад высот трубопровода.

Максимальная длина и перепад высот

трубопровода хладагента для различных моделей

Подсоединение

трубопровода

хладагента

Модель

Инверторная сплит-система с хладагентом R410A, R32

Сплит-система с фиксированной частотой вращения компрессора с хладагентом R22

Сплит-система с фиксированной частотой вращения компрессора с хладагентом R410A, R32

Производительность

(БТЕ/ч)

< 15 000 25 10

≥ 15 000 и < 24 000 30 20

≥ 24 000 и < 36 000 50 25

< 18 000

≥ 18 000 и < 21 000 15 8

≥ 21 000 и < 35 000 20 10

< 18 000 20 8

≥ 18 000 и < 36 000 25 10

Макс. длина (м)

10 5

Инструкции по соединению трубопровода хладагента

Шаг 1: Отрезать трубы

При подготовке труб хладагента особое внимание уделяйте правильной резке и развальцовке. Это обеспечит эффективную работу и сведет к минимуму необходимость последующего технического обслуживания.

1. Измерьте расстояние между внутренним и наружным блоками.

2. С помощью трубореза отрежьте трубу несколько большей длины, чем измеренное расстояние.

3. Труба должна быть отрезана строго под углом 90°.

Срез под углом

Макс. перепад

высот (м)

Грубый срез

Кривой срез

◄ Стр. 38 ►

Page 39

НЕ ДЕФОРМИРУЙТЕ ТРУБУ ВО ВРЕМЯ РЕЗКИ!

Соблюдайте особую осторожность, чтобы не повредить, не деформировать и не смять трубу во время резки. Это значительно снизит тепловые характеристики кондиционера.

Шаг 2: Зачистить края

Заусенцы могут нарушить уплотнение соединения трубопровода хладагента. Их необходимо полностью удалить.

1. Удерживайте трубу наклоненной вниз, чтобы предотвратить попадание заусенцев внутрь.

2. С помощью развертки или инструмента для снятия заусенцев удалите все заусенцы с места разреза трубы.

Труба

Развертка

4. Снимите поливинилхлоридную ленту с концов трубы, когда будете готовы выполнить развальцовку.

5. Зажмите форму для развальцовки на конце трубы. Конец трубы должен выступать за край формы для развальцовки согласно размерам, указанным в следующей таблице.

ДЛИНА ВЫСТУПАЮЩЕГО ЗА ФОРМУ ДЛЯ РАЗВАЛЬЦОВКИ КОНЦА ТРУБЫ

Наружный

диаметр

трубы (мм)

Мин. Макс.

A (мм)

Наклонить вниз

Шаг 3: Развальцевать концы трубы

Правильная развальцовка имеет большое значение для герметичного уплотнения.

1. После удаления заусенцев с места разреза трубы герметично закройте концы поливинилхлоридной лентой, чтобы предотвратить попадание в трубу посторонних материалов.

2. Поместите трубу в теплоизоляционный материал.

3. Наденьте конусные гайки на оба конца трубы. Гайки должны быть ориентированы в правильном направлении, поскольку после развальцовки гайки нельзя будет надеть или изменить их ориентацию.

Конусная гайка

Медная труба

Ø 6,35 0,7 1,3 Ø 9,52 1,0 1,6 Ø 12,7 1,0 1,8

Ø 16 2,0 2,2 Ø 19

Форма для развальцовки

2,0 2,4

Труба

6. Установите инструмент для развальцовки на форму.

7. Поворачивайте рукоятку инструмента для развальцовки по часовой стрелке, пока труба не будет полностью развальцована.

8. Снимите инструмент для развальцовки и форму для развальцовки, затем осмотрите конец трубы и убедитесь в отсутствии трещин и ровности развальцованного участка.

Шаг 4: Соединить трубы

Соблюдайте осторожность при соединении труб хладагента, не прикладывайте чрезмерный крутящий момент и не допускайте деформации трубопровода.

Подсоединение

трубопровода

хладагента

◄ Стр. 39 ►

Page 40

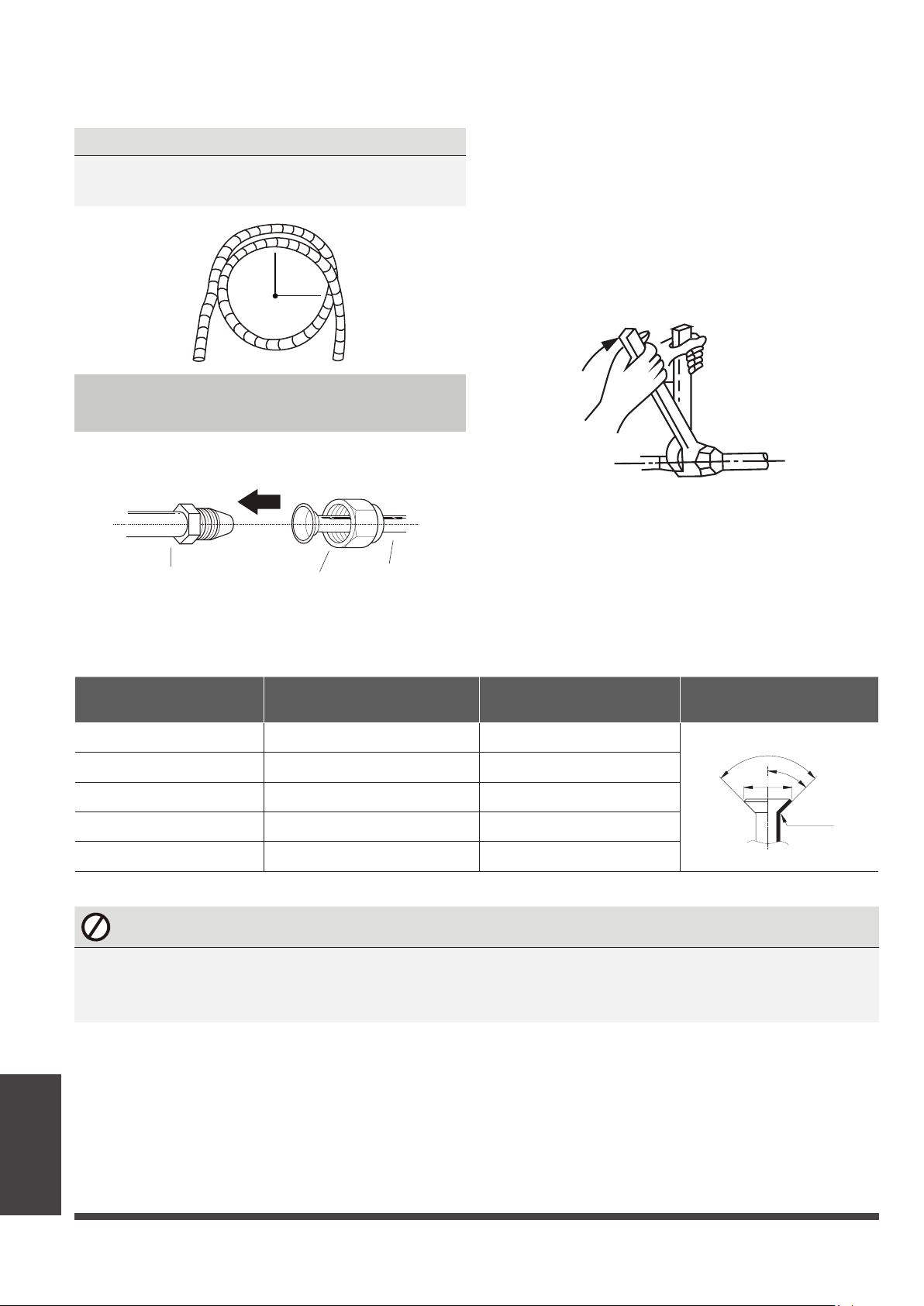

Сначала соедините трубу низкого давления, затем трубу высокого давления.

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА

Минимальный радиус изгиба трубопровода хладагента составляет 10 см.

Радиус ≥ 10 см

Инструкции по присоединению трубопровода к внутреннему блоку

1. Совместите центральные оси двух соединяемых труб

2. Затяните конусную гайку вручную до упора.

3. Захватите ключом гайку на патрубке блока.

4. Надежно удерживая гайку на патрубке блока, динамометрическим ключом затяните конусную гайку с моментом затяжки, указанным в следующей таблице. Слегка ослабьте конусную гайку, затем затяните снова.

Трубопровод внутреннего блока

Конусная

гайка

Труба

МОМЕНТЫ ЗАТЯЖКИ

Наружный диаметр

трубы (мм)

Ø 6,35 18 - 20 (180 - 200 кгс·cм) 8,4 - 8,7

Ø 9,52 32 - 39 (320 - 390 кгс·cм) 13,2 - 13,5

Ø 12,7 49 - 59 (490 - 590 кгс·cм) 16,2 - 16,5

Ø 16 57 - 71 (570 - 710 кгс·cм) 19,2 - 19,7

Ø 19 67 - 101 (670 - 1010 кгс·cм) 23,2 - 23,7

Момент затяжки (Н·м)

развальцовки В (мм)

Диаметр

Форма развальцовки









R0.4~0.8

НЕ ПРИКЛАДЫВАЙТЕ ЧРЕЗМЕРНЫХ УСИЛИЙ ПРИ ЗАТЯЖКЕ

Чрезмерное усилие может привести к разрушению гайки или повреждению трубопровода хладагента. Не превышайте моменты затяжки, указанные в приведенной выше таблице.

Подсоединение

трубопровода

хладагента

◄ Стр. 40 ►

Page 41

Инструкции по присоединению трубопровода к наружном блоку

1. Отверните крышку вентиля, расположенную сбоку наружного блока.

2. Снимите защитные колпачки с концов вентилей.

3. Совместите развальцованные трубы с каждым вентилем и затяните конусную гайку от руки до упора.

4. Захватите ключом корпус вентиля. Не захватывайте ключом гайку, которая уплотняет сервисный вентиль.

Крышка вентиля

5. Пользуйтесь динамометрическим ключом. Удерживая корпус вентиля, затяните конусную гайку с рекомендованным моментом.

6. Слегка ослабьте конусную гайку, затем затяните снова.

7. Повторите действия пунктов 3 - 6 применительно к остальным трубам.

УДЕРЖИВАЙТЕ КОРПУС ВЕНТИЛЯ КЛЮЧОМ

Если конусную гайку затягивать слишком сильно, могут отломиться другие детали вентиля.

◄ Стр. 41 ►

Подсоединение

трубопровода

хладагента

Page 42

Вакуумирование

Подготовка и меры предосторожности

Наличие воздуха и других посторонних веществ в холодильном контуре может вызвать резкий рост давления, что может привести к повреждению кондиционера, снижению эффективности и стать причиной травм. С помощью вакуумного насоса и распределителя откачайте холодильный контур и удалите из системы неконденсирующиеся газы и влагу.

Откачку следует выполнять после первоначального монтажа и при перемещении блока.

ПЕРЕД НАЧАЛОМ ОТКАЧКИ

 Убедиться, что соединительные трубки

между внутренним и наружным блоками подсоединены правильно.

 Убедитесь в правильности выполнения

электропроводки.

Инструкции по вакуумированию

1. Присоедините заправочный шланг распределителя к сервисному порту вентиля низкого давления наружного блока.

2. Соедините еще одним заправочным шлангом распределитель и вакуумный насос.

3. Откройте вентиль низкого давления на распределителе. Вентиль высокого давления должен быть закрыт.

4. Включите вакуумный насос и откачайте воздух из системы.

5. Дайте вакуумному насосу поработать не менее 15 минут или до тех пор,

Вакуумирование

пока вакуумметр не покажет значение -760 мм рт. ст. (-105Па).

Распределитель

Вакуумметр

-760 мм рт. ст.

Вентиль низкого давления

Шланг высокого давления /

Заправочный шланг

Вентиль низкого давления

Манометр

Вентиль высокого давления

Заправочный шланг

Вакуумный насос

6. Закройте вентиль низкого давления распределителя и выключите вакуумный насос.

7. Подождите 5 минут и убедитесь в том, что давление в системе не меняется.

8. Если давление в системе изменилось, см. информацию по проверке отсутствия утечек в разделе «Проверка отсутствия утечек газа». 9. Если давление в системе не изменилось, отверните колпачок вентиля высокого давления. Вставьте шестигранный ключ в вентиль высокого давления, затем откройте вентиль, повернув ключ на 1/4 оборота против часовой стрелки. Слушайте, как газ выходит из системы, затем через 5 секунд закройте вентиль.

10. Следите за показаниями манометра в течение одной минуты и убедитесь в том, что давление в системе не меняется. Манометр должен показывать давление несколько выше атмосферного.

11. Отсоедините заправочный шланг от сервисного порта.

Конусная гайка

Колпачок

Корпус вентиля

Шток вентиля

◄ Стр. 42 ►

Page 43

12. С помощью шестигранного ключа полностью откройте клапаны высокого и низкого давления.

13. Затяните колпачки всех трех вентилей (сервисного порта, высокого давления и низкого давления) от руки. При не-

ШТОКИ ВЕНТИЛЕЙ ОТКРЫВАЙТЕ ОСТОРОЖНО

При открытии штоков вентилей поворачивайте шестигранный ключ, пока шток не дойдет до упора. Не пытайтесь с усилием открывать вентиль дальше.

обходимости затем можно затянуть их динамометрическим ключом.

Замечания относительно заправки дополнительного количества хладагента

В зависимости от длины труб, некоторые системы требуют дополнительной заправки хладагента. Стандартная длина труб варьируется в зависимости от местных нормативов. В других регионах стандартная длина трубы принята равной 5 м. Хладагент следует заправлять через сервисный порт на клапане низкого давления наружного блока. Расчет дополнительного количества хладагента выполняется по следующей формуле.

ДОПОЛНИТЕЛЬНОЕ КОЛИЧЕСТВО ХЛАДАГЕНТА В ЗАВИСИМОСТИ ОТ ДЛИНЫ ТРУБЫ

Длина сое-

динитель-

ной трубы

(м)

≤ стандартной

длины трубы

> стандартной

длины трубы

ОСТОРОЖНО! НЕ СМЕШИВАЙТЕ различные хладагенты.

Способ

вакууми-

рования

Вакуумный

насос

Вакуумный

насос

Дополнительное количество хладагента

Не требуется

Жидкостная труба: Ø6,35

R32:

(длина трубы - стандартная длина) x 12 г/м

R410A:

(длина трубы - стандартная длина) x 15 г/м

R22:

(длина трубы - стандартная длина) x 20 г/м

Жидкостная труба: Ø9,52

R32:

(длина трубы - стандартная длина) x 24 г/м

R410A:

(длина трубы - стандартная длина) x 30 г/м

R22:

(длина трубы - стандартная длина) x 40 г/м

◄ Стр. 43 ►

Вакуумирование

Page 44

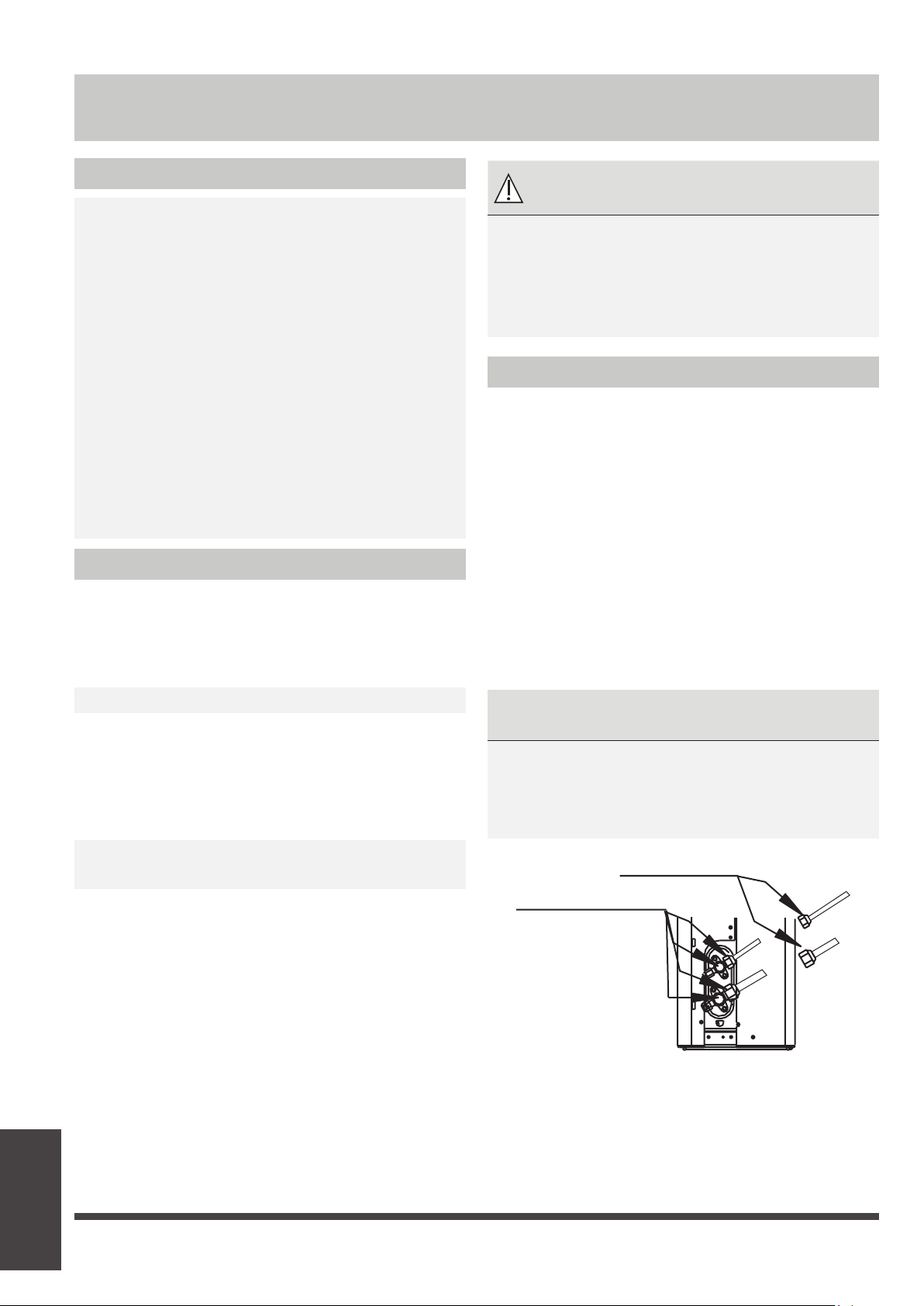

Проверка электрооборудования и отсутствия утечек газа

Действия перед тестовым запуском

Тестовый запуск следует проводить только после выполнения следующих действий:

• Проверка электробезопасности.

Убедитесь в безопасности и правильности функционирования электрической системы.

• Проверка отсутствия утечек газа.

Проверьте все соединения с конусными гайками и убедитесь в отсутствии утечек в системе.

• Убедитесь в том, что газовый и жидкостный вентили (высокого и низкого давления) полностью открыты.

Проверка электробезопасности

После монтажа убедитесь в том, что электропроводка выполнена в соответствии с местными и государственными нормами и согласно данной инструкции по монтажу.

ДЕЙСТВИЯ ПЕРЕД ТЕСТОВЫМ ЗАПУСКОМ

Проверьте надежность заземления

Осмотрите цепи заземления и измерьте сопротивление заземления соответствующим прибором. Сопротивление заземления не должно превышать 0,1 Ом.

ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

ЭЛЕКТРОПРОВОДКА ДОЛЖНА ВЫПОЛНЯТЬСЯ КВАЛИФИЦИРОВАННЫМ ЭЛЕКТРИКОМ И СООТВЕТСТВОВАТЬ НАЦИОНАЛЬНЫМ И МЕСТНЫМ СТАНДАРТАМ.

Проверка отсутствия утечек газа

Для проверки утечки газа используются два метода.

Метод с применением мыла и воды

С помощью мягкой кисти нанесите раствор мыла или жидкого моющего средства на все соединения трубопровода наружного и внутреннего блоков. Наличие пузырьков указывает на утечку.

С помощью течеискателя

Инструкции по правильному использованию течеискателя приведены в руководстве по эксплуатации прибора.

ДЕЙСТВИЯ ПОСЛЕ ПРОВЕРКИ ОТСУТСТВИЯ УТЕЧЕК ГАЗА

После завершения проверки отсутствия утечек во всех соединениях труб установите на место крышку вентиля наружного блока.

ДЕЙСТВИЯ ВО ВРЕМЯ ТЕСТОВОГО ЗАПУСКА

Проверьте систему на отсутствие утечки тока

Во время тестового запуска проведите тщательную проверку отсутствия утечек с помощью мультиметра и электрического зонда или аналогичного прибора.

При обнаружении утечки немедленно выключите блок и обратитесь к квалифицированному электрику для нахождения и устранения причины утечки.

электрооборудования

и отсутствия утечек

Проверка

газа

◄ Стр. 44 ►

Контрольные точки внутреннего блока

Контрольные точки наружного блока

А: Запорный вентиль низкого давления В: Запорный вентиль высокого давления C & D: Конусные гайки внутреннего блока

Page 45

Тестовый запуск

Инструкции по тестовому запуску

Тестовый запуск необходимо проводить

в течение не менее 30 минут.

1. Подключите электропитание к блоку.

2. Для включения кондиционера нажмите кнопку ON/OFF на ПДУ.

3. Нажимайте кнопку Режим (MODE) чтобы последовательно выбрать следующие функции:

• Охлаждение (COOL). Выберите минимально возможную температуру;

• Нагрев (HEAT). Выберите максимально возможную температуру.

4. Дайте кондиционеру поработать в каждом режиме в течение 5 минут и проверьте следующее.

Перечень необходимых

проверок

ПРОВЕРКА

ПРОЙДЕНА/

НЕ ПРОЙДЕНА

Перечень необходимых

проверок

Жалюзи внутреннего блока

перемещаются должным

образом

Внутренний блок отвечает

на команды пульта ДУ

ПРОВЕРКА

ПРОЙДЕНА/

НЕ ПРОЙДЕНА

ПОВТОРНАЯ ПРОВЕРКА СОЕДИНЕНИЙ ТРУБ

Во время работы давление в холодильном контуре возрастает. Это может привести к появлению течей, которых не было при первичной проверке герметичности. Во время тестового запуска еще раз проверьте отсутствие утечек во всех соединениях трубопровода хладагента. См. инструкции в разделе «Проверка отсутствия утечек газа».

Электрические утечки

отсутствуют

Блок заземлен должным

образом

Все электрические клеммы

закрыты должным образом

Внутренний и наружный

блоки надежно закреплены

Утечки в соединениях труб

отсутствуют

Вода из дренажного

шланга стекает должным

образом

Все трубы должным

образом изолированы

Блок в режиме Охлаждение

(COOL) работает должным

образом

Наружный

блок (2):

Внутренний

блок (2):

5. После успешного завершения тестового запуска и успешного прохождения всех проверок, указанных в Перечне необходимых проверок, выполните следующее:

a. С помощью пульта ДУ восстановите

нормальную рабочую температуру для блока.

b. Оберните теплоизолирующей лентой

соединения трубопровода хладагента, которые были оставлены открытыми при монтаже внутреннего блока.

Блок в режиме Нагрев

(HEAT) работает должным

образом

Тестовый запуск

◄ Стр. 45 ►

Page 46

ЕСЛИ ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ НИЖЕ 17 °C

Если температура наружного воздуха менее 17 °C, режим Охлаждения (COOL) нельзя включить с помощью пульта ДУ. В этом случае для проверки функционирования режима Охлаждения (COOL) следует воспользоваться кнопкой Ручное управление (MANUAL CONTROL).

1. Поднимайте переднюю панель внутреннего блока, пока она не зафиксируется на месте со щелчком.

2. Кнопка Ручное управление (MANUAL CONTROL) расположена с правой стороны блока. Чтобы перейти в режим Охлаждения (COOL), нажмите кнопку 2 раза.

3. Выполните тестовый запуск обычным образом.

Кнопка ручного управления

Тестовый запуск

◄ Стр. 46 ►

Page 47

Технические характеристики

Охлаждение/нагрев on-o󰀨,R410A

Внутренний блок MSAG2-07HRN1-I MSAG2-09HRN1-I MSAG2-12HRN1-I

Наружный блок MSAG2-07HRN1-O MSAG2-09HRN1-O MSAG2-12HRN1-O

Производительность

Электропитание Однофазное В, Гц, Ф 220~240, 50, 1

Потребляемая мощность

Рабочий ток

Энергоэффективность/ класс

Годовое энергопотребление

Расход воздуха (макс./сред./мин.)

Уровень шума (выс./сред./низ.)

Размеры (ШхВхГ)

Вес

Трубопровод хладагента (R410A)

Рабочие температуры

Охлаждение кВт 2.34 2.64 3.52

Нагрев кВт 2.34 2.78 3.66

Охлаждение кВт 0.71 0.82 1.10

Нагрев кВт 0.63 0.77 0.99

Охлаждение

Нагрев

Охлаждение (EER) 3.30 / A 3.21 / A 3.21 / A

Нагрев (СОР) 3.70 / A 3.61 / A 3.70 / A

Среднее значение кВт·ч 355.50 410.50 548.00

Внутренний блок м3/ч 530 / 450 / 350 537 / 474 / 337 570 / 500 / 380

Внутренний блок дБА 40 / 35.5 / 26.5 41 / 36 / 29.5 41 / 36 / 28.5

Внутренний блок

Наружный блок 720x495x270 720x495x270 720x495x270

Внутренний блок

Наружный блок 24.6 24.9 27.1

Диаметр для жидкости

Диаметр для газа 9.52 9.52 12.70

Длина между блоками

Перепад высот между блоками

Охлаждение

Нагрев -7~24 -7~24 -7~24

мм

кг

мм

°С

3.20 3.58 5.00

2.90 3.36 4.60

729x292x200 729x292x200 802x295x200

7.4 8.5 9.3

6.35 6.35 6.35

10 20 20.00

8 8 8

18~43 18~43 18~43

◄ Стр. 47 ►

характеристики

Технические

Page 48

Охлаждение/нагрев on-o󰀨.R410A

Внутренний блок MSAG2-18HRN1-I MSAG2-24HRN1-I

Наружный блок MSAG2-18HRN1-O MSAG2-24HRN1-O

Производительность

Электропитание Однофазное В. Гц. Ф 220~240, 50, 1

Потребляемая мощность

Рабочий ток

Энергоэффективность/ класс

Годовое энергопотребление

Расход воздуха (макс./сред./мин.)

Уровень шума (выс./сред./низ.)

Размеры (ШхВхГ)

Вес

Трубопровод хладагента (R410A)

Рабочие температуры

Охлаждение кВт 5.28 7.03

Нагрев кВт 5.28 7.33

Охлаждение кВт 1.64 2.19

Нагрев кВт 1.46 2.03

Охлаждение

Нагрев

Охлаждение (EER) 3.21 / A 3.21 / A

Нагрев (СОР) 3.61 / A 3.61 / A

Среднее значение кВт·ч 821.50 1095.00

Внутренний блок м3/ч 820 / 545 / 455 1121 / 997 / 911

Внутренний блок дБА 44.5 / 38.5 / 30 48.5 / 42 / 39

Внутренний блок

Наружный блок 765x555x303 890x673x342

Внутренний блок

Наружный блок 34.8 52.9

Диаметр для жидкости

Диаметр для газа 12.70 15.90

Длина между блоками

Перепад высот между блоками

Охлаждение

Нагрев -7~24 -7~24

мм

кг

мм

°С

7.10 9.40

6.40 8.90

971x321x228 1082x337x234

12.3 14.7

6.35 9.52

20 25

8 10

18~43 18~43

характеристики

Технические

◄ Стр. 48 ►

Page 49

Охлаждение/нагрев inverter,R32

Внутренний блок

MSAG2-09N8D0-I MSAG2-12N8D0-I MSAG2-18N8D0-I MSAG2-24N8D0-I

Наружный блок

Производительность

Электропитание Однофазное В, Гц, Ф 220~240, 50, 1

Потребляемая мощность

Рабочий ток

Сезонная энергоэффективность / Класс

Энергоэффективность/ класс

Годовое энергопотребление

Расход воздуха (макс./сред./мин.)

Уровень шума (выс./сред./низ.)

Размеры (ШхВхГ)

Охлаждение кВт 2,64 (1,03~3,22) 3,52 (1,38~4,31) 5,28 (3,39~5,90) 7,03 (2,11~8,21)

Нагрев кВт 2,93 (0,82~3,37) 3,81 (1,07~4,38) 5,57 (3,10~5,85) 7,33 (1,55~8,21)

Охлаждение кВт 0,73 (0,08~1,10) 1,10 (0,02~1,65) 1,55 (0,56~2,05) 2,40 (0,42-3,20)

Нагрев кВт 0,77 (0,07~0,99) 1,03 (0,11~1,48) 1,75 (0,78~2,00) 2,13 (0,30-3,10)

Охлаждение

Нагрев 3.35(0.32~4.32) 4.46(0.5~6.4) 7.6(3.4~8.7) 9.3(1.3-13.5)

Охлаждение (SEER) - 7,40 / A++ 7,00 / A++ 7,00 / A++ 6,40 / A++

Нагрев (SCOP) - 4,10 / A+ 4,20 / A+ 4,00 / A+ 4,00 / A+

Охлаждение (EER) 3.60 /A 3.21 / A 3.40 / A 2.91 / C

Нагрев (СОР) 3.80 / A 3.71 / A 3.42 / B 3.44 / B

Среднее значение кВт·ч 365,00 550,00 775,00 1200,00

Внутренний блок м3/ч 520/460/330 530/400/350 800/600/500 1090/770/610

Внутренний блок дБА 37/32/20 37/32/21 41/37/20 46/37//21

Внутренний блок

Наружный блок 720x270x495 720x270x495 874x330x554 955x342x673

MSAG2-09N8D0-O MSAG2-12N8D0-O MSAG2-18N8D0-O MSAG2-24N8D0-O

3.18(0.35~4.78) 4.76(0.5~7.2) 6.7(2.4~9) 10.5(1.8-13.9)

726x210x291 835x208x295 969x320x241 1083x336x244

мм

Вес

Трубопровод хладагента (R32)

Рабочие температуры

Внутренний блок

Наружный блок 23,5 23,7 33,5 43,9

Диаметр для жидкости

Диаметр для газа 9,52 9,52 12,70 15,90

Длина между блоками

Перепад высот между блоками

Охлаждение °С -15~50 -15~50 -15~50 -15~50

Нагрев -15~24 -15~24 -15~24 -15~24

кг

мм

8,0 8,7 11,2 13,6

6,35 6,35 6,35 9,52

25 25 30 50

10 10 20 25

◄ Стр. 49 ►

характеристики

Технические

Page 50

Классы энергоэффективности

Классификация энергоэффективности составляет часть Европейского проекта по обнаружению климатических изменений, согласно которому эффективность энергопользования должна быть направлена на уменьшение выбросов CО2. Европейская Комиссия установила, что более точная осведомленность позволит пользователям покупать наиболее экологически рентабельные предметы в соответствии с их потребностями.

На табличке предоставлена информация о потреблении энергии кондиционера. Блоки с охлаждающей способностью до 12 кВт классифицируются по потреблению энергии на категории от ‘А’ до ‘G’, которым соответствует определенный цветовой код. Блоки с самым низким энергопотреблением категории ‘А’ обозначены темно-зеленой стрелкой, а с самым высоким энергопотреблением категории ‘G’ – красной. Таким образом, пользователи могут сравнить эффективность эквивалентных машин других производителей.

ОБОЗНАЧЕНО ГОДОВОЕ ПОТРЕБЛЕНИЕ ЭНЕРГИИ

Указано приблизительное годовое потребление энергии на основании стандартной бытовой модели. Годовое потребление можно рассчитать, умножив значение общей входной мощности на среднее количество часов работы в год, принятое за 500, В РЕЖИМЕ ОХЛАЖДЕНИЯ ПРИ ПОЛНОЙ НАГРУЗКЕ. Стоимость годового потребления энергии подсчитывается, умножая это значение на тариф на электроэнергию пользователя.

ОТДАЧА ОХЛАЖДЕНИЯ

Охлаждающая способность блока в кВт в режиме охлаждения при полной нагрузке. Пользователь должен выбрать блок с номинальной производительностью, соответствующей его требованиям охлаждения/ нагрева. Крупногабаритные блоки могут увеличить количество циклов вкл/выкл, сокращая тем самым срок службы, в то время как малогабаритные блоки не могут обеспечить соответствующего уровня охлаждения или нагрева. Значения отдачи можно приобрести у производителя или местного дилера.

КОЭФФИЦИЕНТ ЭНЕРГОЭФФЕКТИВНОСТИ (EER)

Это охлаждающая производительность блока, делимая на общую потребляемую электрическую мощность – чем выше значение EER, тем лучше эффективность энергоиспользования.

ТИП

Указывает, в каком режиме может работать блок: только охлаждение или охлаждение/нагрев. В режиме охлаждения указывается тип охлаждения блока: водный или воздушный.

энергоэффективности

ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬ

Теплоотдача блока в кВт в режиме нагрева при полной нагрузке.

Классы

◄ Стр. 50 ►

Page 51

Дополнительные сведения

Изготовитель:

GD MIDEA AIR-CONDITIONING EQUIPMENT CO., LTD

Адрес:

Китай, Midea Industrial City, Shunde District, Foshan City, Guangdong Province 528311, P.R. China;

Место нахождения и адрес места осуществления деятельности по изготовлению продукции:

• Китай, 528311, Midea Industrial City, Beijiao, Shunde District, Foshan City, Guangdong Province (GD Midea Air-conditioning Equipment Co., Ltd)

• Китай, No.6 Meide 1th Road, Zhujing Industrial Park, Nansha, Guangzhou Province (Guangzhou Hualing Refrigerating Equipment Co., Ltd)

• Silver Lake Road And Hengshan Road Intersection Of Weda, Wuhu, Anhui Province, China (Wuhu Maty Air-Conditioning Equipment Co., Ltd)

Страна производитель указана на его маркировочном шильдике, стикер с датой производства располагается рядом с ним. Особые правила реализации не предусмотрены.

Срок службы:

Условие транспортировки и хранение:

Кондиционеры должны транспортироваться и храниться в упакованном виде.

Кондиционеры должны транспортироваться любым видом крытого транспорта в соответствии с правилами перевозки грузов, действующими на данном висе транспорта. Не допускается к отгрузке и перевозке кондиционер, получивший повреждение в процессе предварительного хранение и транспортирование, при нарушении жесткости конструкции. Состояние изделия и условие производства исключают его изменение и повреждение при правильной транспортировке. Природные стихийные бедствия на данное условие не распространяются, гарантия при повреждении от природных бедствий не распространяется (например - в результате наводнения). Кондиционеры должны храниться на стеллажах или на полу на деревянных поддонах (штабелирование) в соответствии с манипуляционными знаками на упаковке. Срок хранение - два года со дня отгрузки с завода- изготовителя.

ВАЖНО

Установленный производителем в порядке п.2 ст.5 Федерального Закона РФ «О защите прав потребителей» срок службы для данного изделия равен 10 годам с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами»

Не допускайте попадание влаги на упаковку! Не ставьте грузы на упаковку! При складировании следите за ориентацией упаковок, указанной стрелками!

Дополнительные

сведения

◄ Стр. 51 ►

Page 52

Утилизация отходов

Ваше изделие и батарейки, входящие в комплектацию пульта, помечены этим символом. Этот символ означает, что электрические и электронные изделия, а также батарейки, не следует смешивать с несортированным бытовым мусором. На батарейках под указанным символом иногда отпечатан химический знак, который означает, что в батарейках содержится тяжелый металл выше определенной концентрации. Встречающиеся химические знаки: Pb: свинец (>0,004%). Не пытайтесь демонтировать систему самостоятельно: демонтаж изделия, удаление холодильного агента, масла и других частей должны проводиться квалифицированным специалистом в соответствии с местным и общегосударственным законодательством.

Агрегаты и отработанные батарейки необходимо сдавать на специальную перерабатывающую станцию для утилизации, переработки и вторичного использования. Обеспечивая

надлежащую утилизацию, вы способствуете предотвращению отрицательных последствий для окружающей среды и здоровья людей. За более подробной информацией обращайтесь к монтажнику или в местные компетентные органы.

Оборудование, к которому относится настоящая инструкция, при условии его эксплуатации согласно данной инструкции, соответствует следующим техническим регламентам: Технический регламент Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», Технический регламент Таможенного Союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», «Технический регламент Таможенного Союза ТР ТС 010/2011 «О безопасности машин и оборудования». Технический регламент Евразийского экономического союза 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».

Уполномоченным изготовителем MIDEA лицом на территории Таможенного союза

является компания ООО «ДАИЧИ»

Адрес:РоссийскаяФедерация,125130,г.Москва,Старопетровскийпр-д,д.11,корп.1

Тел.+7(495)737-37-33,Факс:+7(495)737-37-32E-mail:[email protected]

Дополнительная

информация

◄ Стр. 52 ►

Page 53

безопасности

Техника

◄ Стр. 53 ►

Page 54

безопасности

Техника

◄ Стр. 54 ►

Page 55

◄ Стр. 55 ►

Page 56

В целях улучшения качества продукции конструкция и технические характеристики могут быть изменены без предварительного уведомления. Более подробную информацию можно получить у дистрибьютора или производителя. Обновления руководства пользователя будут загружены на веб-сайт сервиса. Пожалуйста, проверьте актуальную версию.

CS445UI-18C(AG)(B) 16122000009396 20200819
