Midea Carrier Chile
Carlos Valdovinos 440, San Joaquín, Santiago
Servicio al cliente: 600 461 1000
www.midea.cl
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 1 14-02-14 18:25
Lavadora
Smart Wash
www.midea.cl
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 2 14-02-14 18:25
3
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 3 14-02-14 18:25
Lavadora
Smart Wash
1
2
4
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 4 14-02-14 18:25
3
5
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 5 14-02-14 18:25
Lavadora
Smart Wash
4
Dispensador de
detergente
Manguera de
entrada C
Manguera de
entrada H
(opcional)
Soporte de la
manguera de
salida (opcional)
6
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 6 14-02-14 18:25
7
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 7 14-02-14 18:25
Lavadora
Smart Wash
8
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 8 14-02-14 18:25
Máx.100cm
Min.60cm
Lavadero
Soporte
Min.60cm
Máx.100cm
Máx.100cm
Min.60cm
Cuerda
Min.60cm
Máx.100cm
9
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 9 14-02-14 18:25
Lavadora
Smart Wash
1
10
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 10 14-02-14 18:25
11
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 11 14-02-14 18:25
Lavadora
Smart Wash
12
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 12 14-02-14 18:25
Confirme la capacidad de lavado:
Para evitar un mal lavado, no cargue en exceso la lavadora. Determine la
máxima capacidad de carga de acuerdo con la siguiente tabla:
Tipo de fibra
Algodón 9,0 kg
Sintéticas 4,0 kg
Lana 2,5 kg
Delicada 2,5 kg
Máxima capacidad de carga
9,0 kg
Dé vuelta la ropa que desprende pelusas con facilidad
Lave por separado las prendas que desprenden pelusas con facilidad, ya que
las demás prendas podrían mancharse con polvo y pelusa, etc. De preferencia,
lave por separado las prendas negras y de algodón, ya que podrían mancharse
fácilmente con las pelusas de otros colores al lavarlas juntas.
Compruébelo antes de proceder a su lavado.
No lave a máquina materiales impermeables (trajes de esquí, cortinas y otros)
No lave los productos de fibra que no pueden empaparse fácilmente con el
agua, tales como ropa y cojines impermeables. De lo contrario, el agua podría
rebalsarse o podría producirse una vibración anormal durante el enjuague y
desagüe y las prendas podrían dañarse (cojines acolchados, impermeables,
paraguas, trajes de esquí, fundas para automóviles, sacos de dormir, etc.)
Precauciones durante el desagüe
Desagüe de prendas comunes y corrientes:
El agua del lavado drena por el agujero de desagüe.
Drenaje de prendas impermeables y de fibra:
En el lavado y desagüe normal, la humedad de la ropa impermeable y de fibra
no se puede vaciar, puesto que el agua del lavado se junta en una dirección,
de tal modo que la excentricidad de la lavadora es demasiado grande y
produce vibración o desplazamiento.
13
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 13 14-02-14 18:25
Lavadora
Smart Wash
2
1. Instale la lavadora
2. Abra la puerta y
cargue con la ropa lavada
3. Mida el detergente
4. Cierre la tapa
de la máquina
5. Ponga abajo (o cuelgue)
la manguera de desagüe
6. Abra el suministro de agua
10 Presione la tecla
9. Seleccione el
programa deseado
8. Presione [Power
7. Conecte la corriente
14
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 14 14-02-14 18:25
3
1
Vista del panel de control
2 3
Selección Previa
Esterilizado de
s
4 6 7 9 118 105
1 Botón selector de programas 7 Botón Enjuague
2 Pantalla LCD 8 Botón número de centrifugados
3 Botón Encender/Apagar 9 Botón TEMPERATURA
4 Botón selector de funciones 10 Botón velocidad de centrifugado
5 Botón nivel de agua 11 Botón INICIO/PAUSA
6 Botón Lavado
Pantalla LED
• Durante el proceso de lavado, la pantalla sólo mostrará la luz pertinente a
la fase que se está efectuando.
• La luz de inicio con retardo se encenderá intermitentemente para indicar el
tiempo de retardo. El programa comenzará después [xx] horas.
• Después de que comience el lavado, se encenderá [TEMPORIZADOR] para
mostrar el tiempo restante. Es decir, el lavado termina en [xx] tiempo.
• Al seleccionar la función del seguro contra niños, se encenderá
[BLOQUEO NIÑOS].
• Cuando la puerta se encuentra cerrada, se encenderá [DOOR LOCK]. La
puerta sólo se puede abrir después de que se apague la luz.
4
Lavado de ropa por primera vez
Antes de lavar ropa por primera vez, haga funcionar la lavadora durante un
ciclo completo sin ropa de acuerdo a los pasos siguientes:
1. Conecte la corriente y el agua.
2. Ponga un poco de detergente en el dispensador y ciérrelo.
3. Presione el interruptor de alimentación “Encender/Apagar”.
4. Presione el botón “Inicio/Pausa”. El dispensador de detergente está
dividido de este modo:
I: Detergente o polvo de lavar para prelavado.
II: Detergente para el lavado principal.
: Aditivos para el lavado, por ejemplo, suavizantes o fijadores.
15
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 15 14-02-14 18:25
Lavadora
Smart Wash
Ponga detergente en la lavadora
5
1. Abra el dispensador de detergente.
2. Ponga el detergente para prelavado en
el Compartimento I (si es necesario).
3. Ponga el detergente en el
Compartimento II.
Opción 1: detergente en polvo.
Opción 2: detergente líquido.
4. Ponga el suavizante en el
Compartimento (si es necesario).
Notas: En caso de detergentes o aditivos
concentrados, antes de verterlos en el
dispensador de detergente dilúyalos
en un poco de agua para evitar que la
entrada del dispensador de detergente se
obstruya y rebalse al llenarse de agua.
No agregar detergente más suavizante juntos en ningún proceso
directamente dentro de la maquina. Esto puede causar manchas en
sus prendas, el suavizante debe ser agregado en la sección central del
dispensador y la máquina automáticamente en el momento del enjuague lo
dispensará. El posible daño causado por esta práctica (manchas en prendas)
No está cubierta por la garantía del producto.
6
Puesta en marcha de la lavadora
Conecte el suministro eléctrico. Compruebe si las mangueras de agua están
conectadas correctamente. Abra el grifo por completo. Introduzca la ropa por
lavar y ponga el detergente y el suavizante. Luego presione el botón [Encender/
Apagar]; seleccione el programa y funciones adecuados y presione el botón
[Inicio/Pausa].
Selección del procedimiento
7
Seleccione el programa de lavado adecuado de acuerdo con el tipo, cantidad y
grado de suciedad de la ropa por lavar, en combinación con la siguiente tabla
de temperaturas de lavado.
95º C Ropa blanca de algodón o lino puro muy sucia (por
ejemplo: manteles para mesa de centro, manteles de
comedor, toallas, sábanas).
60º C Ropa de color de lino, algodón y fibras sintéticas
moderadamente sucios y que destiñan en cierto grado
camisas, pijamas; lino puro blanco ligeramente sucio.
40º C, 30º C,
20º C, Agua
Ropa con suciedad normal (incluidas prendas sintéticas y
lana).
fría
16
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 16 14-02-14 18:25
17
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 17 14-02-14 18:25
Lavadora
Smart Wash
18
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 18 14-02-14 18:25

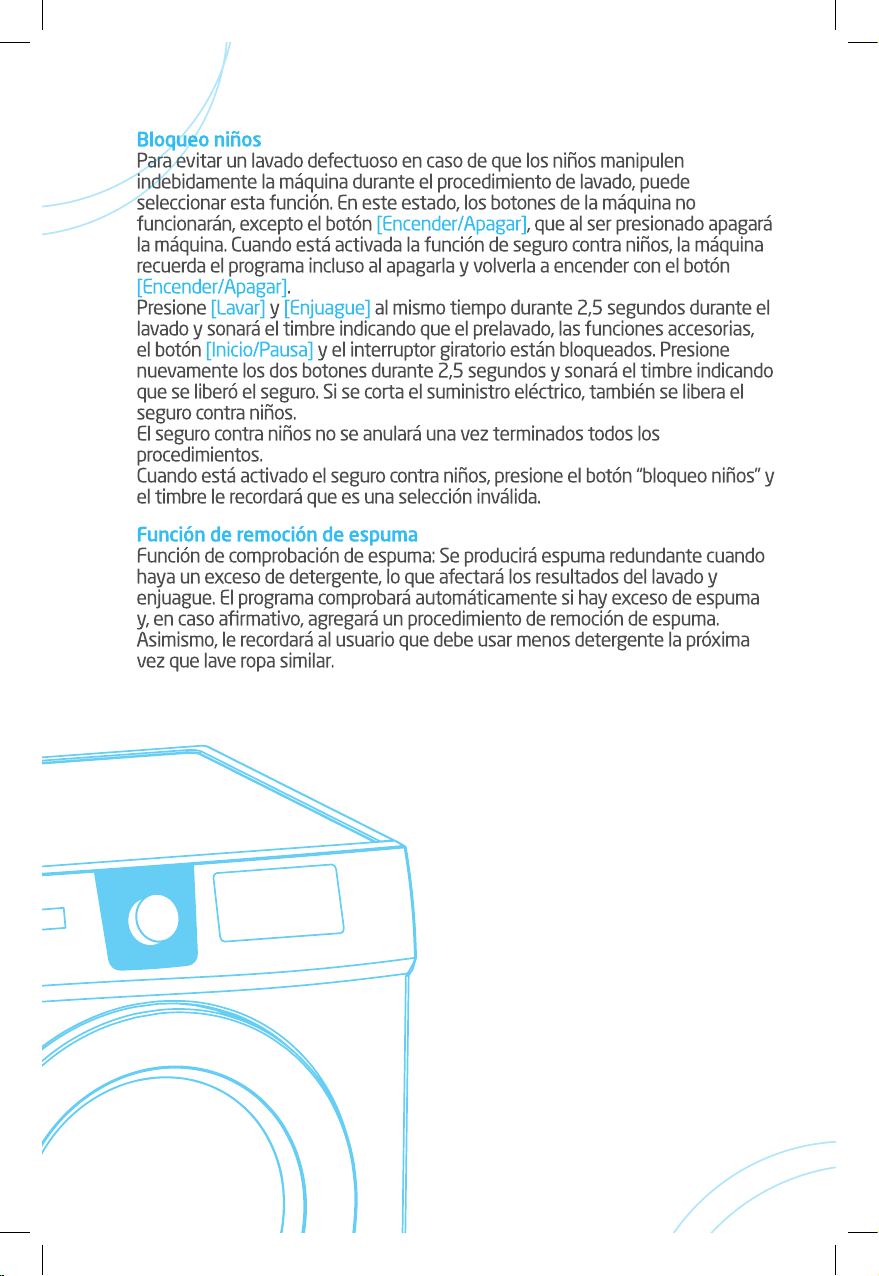

19
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 19 14-02-14 18:25
Lavadora
Smart Wash
8
Vel.
(rpm)
predet.
1200
Tpo.
(min)
predet.
(ºC)
Temp.
predet.
II
nal
gue
Enjua-
adicio-
I
nal
gue
Enjua-
adicio-
do
Retar-
ción
riza-
do c/
Lava-
pulve-
k No 30 0:50 600
Ok Ok Ok Ok Ok 40 1:48 800
Ok Ok Ok Ok Ok 40 1:28 1000
vado
Prela-
Caja
zante
suavi-
detergente
Dispensador de
(kg)
Carga
Procedimien-
to/
9.0
Lavado
diario
Descripción 9.0 Caja I Caja II
Ok Ok Ok Ok Ok 60 2:05 800
Ok Ok Ok Ok Ok 30 1:20 800
No No Ok Ok Ok 40 1:07 600
No No Ok O
2.0
Hipoalergé-
nico
Jeans 9.0
1.5
Lavado
Extra
Delicado
Lanas 4.0
Delicado 9.0
Ok Ok Ok Ok No 60 2:06 800
Ok Ok Ok Ok Ok 40 1:13 800
4.0
Intenso
No Ok Ok Ok Ok 40 1:27 800
No No Ok No No Fría 0:15 800
Prelavado 4.0
Abrigos 2.0
Quick15’ 2.0
No No Ok No No — 1:18 —
No No Ok Ok No Fría 1:00 1000
No No Ok No No 30 0:55 1000
Eco Lavado 9.0
Ropa Color 4.0
Esterelizado
No No Ok Ok Ok — 0:20 1000
No No Ok No No — 0:12 1000
9.0
2.0
Centrifugado 9.0
Enjuague y
centrifugado
de tambor
20
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 20 14-02-14 18:25
21
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 21 14-02-14 18:25

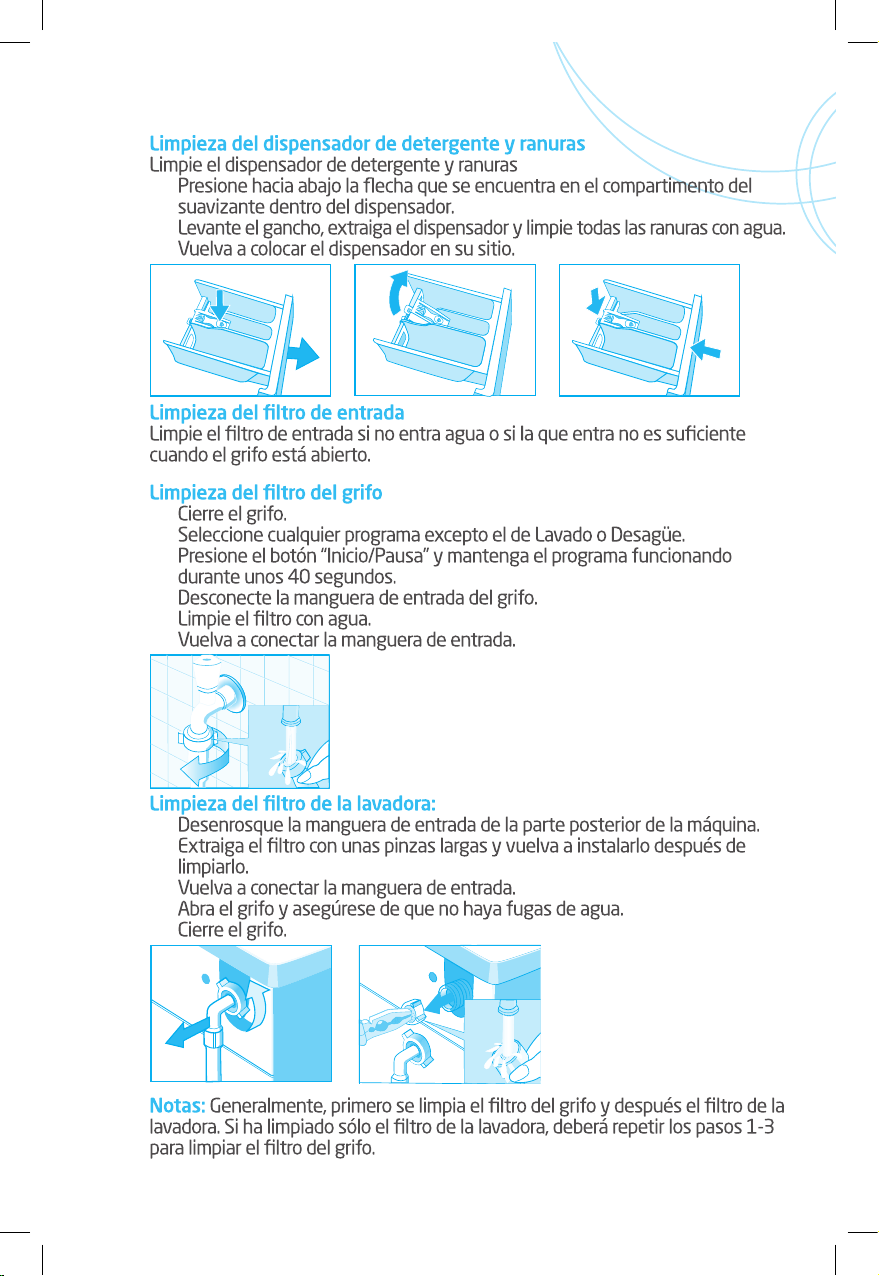

Lavadora
Smart Wash
22
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 22 14-02-14 18:25

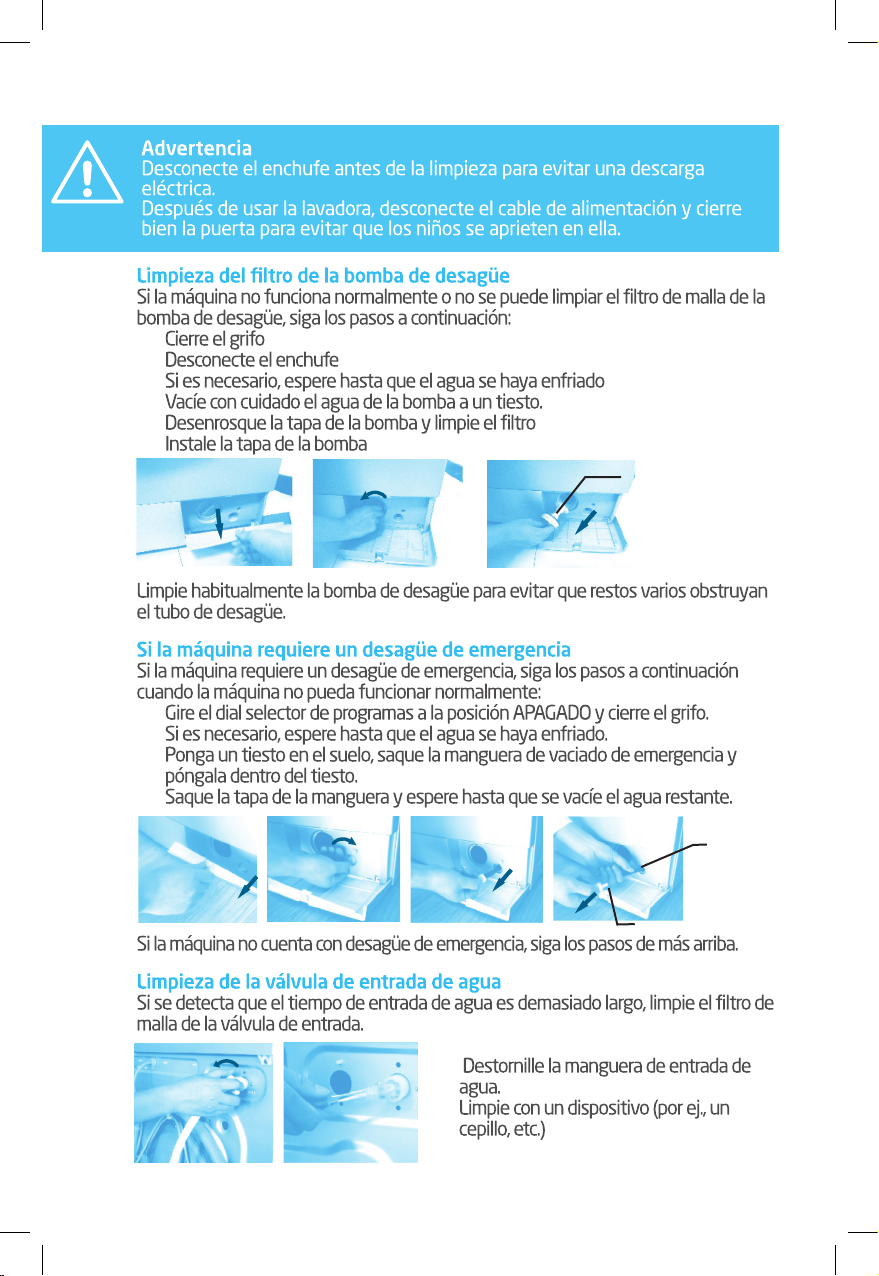

Tapa de la bomba
Manguera de desagüe
de emergencia
Casquillo de la
manguera de desagüe
23
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 23 14-02-14 18:25
Lavadora
Smart Wash

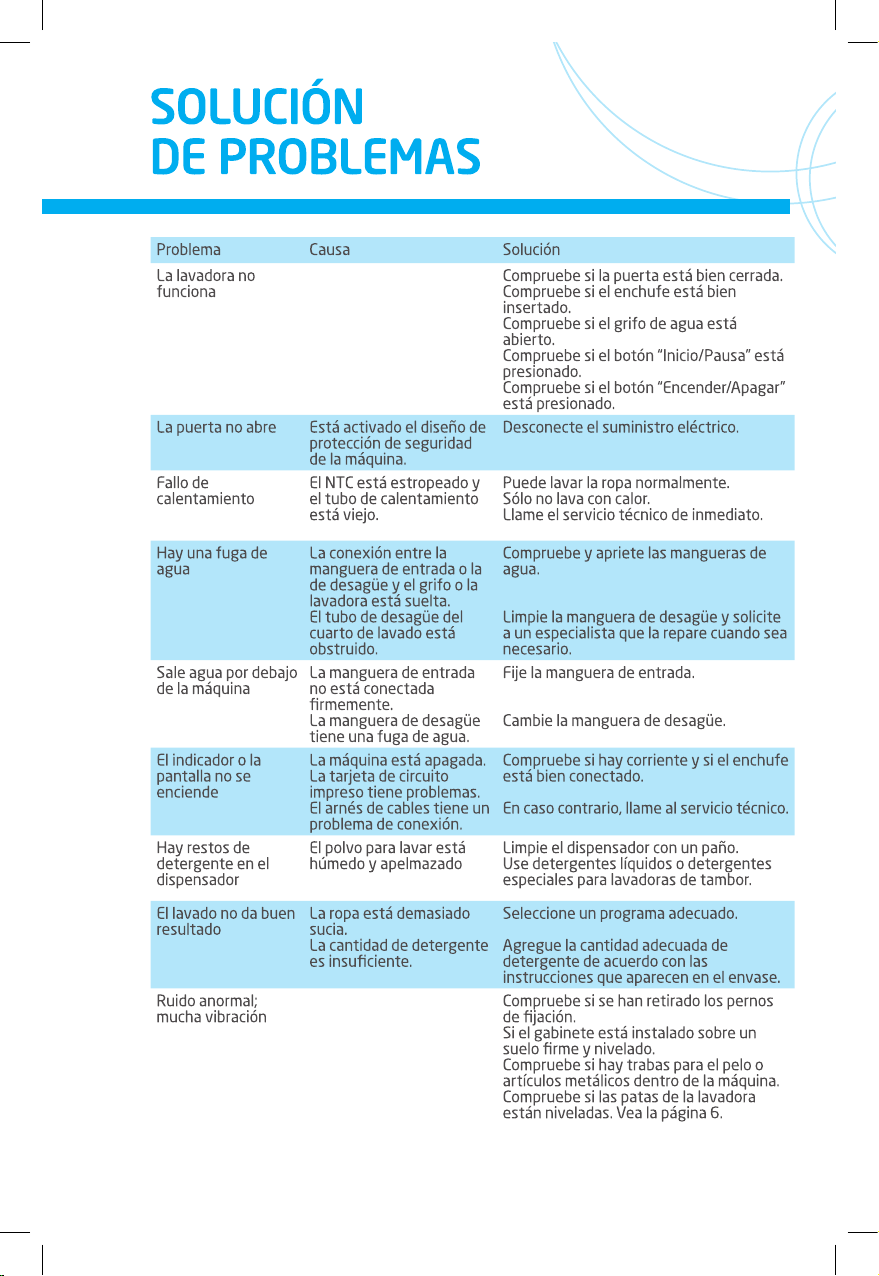

Problema Causa Solución
La lavadora no
funciona
La puerta no abre Está activado el diseño de
Fallo de
calentamiento
protección de seguridad
de la máquina.
El NTC está estropeado y
el tubo de calentamiento
está viejo.
Compruebe si la puerta está bien cerrada.
Compruebe si el enchufe está bien
insertado.
Compruebe si el grifo de agua está
abierto.
Compruebe si el botón “Inicio/Pausa” está
presionado.
Compruebe si el botón “Encender/Apagar”
está presionado.
Desconecte el suministro eléctrico.
Puede lavar la ropa normalmente.
Sólo no lava con calor.
Llame el servicio técnico de inmediato.
Hay una fuga de
agua
Sale agua por debajo
de la máquina
El indicador o la
pantalla no se
enciende
Hay restos de
detergente en el
dispensador
El lavado no da buen
resultado
Ruido anormal;
mucha vibración
La conexión entre la
manguera de entrada o la
de desagüe y el grifo o la
lavadora está suelta.
El tubo de desagüe del
cuarto de lavado está
obstruido.
La manguera de entrada
no está conectada
firmemente.
La manguera de desagüe
tiene una fuga de agua.
La máquina está apagada.
La tarjeta de circuito
impreso tiene problemas.
El arnés de cables tiene un
problema de conexión.
El polvo para lavar está
húmedo y apelmazado
La ropa está demasiado
sucia.
La cantidad de detergente
es insuficiente.
Compruebe y apriete las mangueras de
agua.
Limpie la manguera de desagüe y solicite
a un especialista que la repare cuando sea
necesario.
Fije la manguera de entrada.
Cambie la manguera de desagüe.
Compruebe si hay corriente y si el enchufe
está bien conectado.
En caso contrario, llame al servicio técnico.
Limpie el dispensador con un paño.
Use detergentes líquidos o detergentes
especiales para lavadoras de tambor.
Seleccione un programa adecuado.
Agregue la cantidad adecuada de
detergente de acuerdo con las
instrucciones que aparecen en el envase.
Compruebe si se han retirado los pernos
de fijación.
Si el gabinete está instalado sobre un
suelo firme y nivelado.
Compruebe si hay trabas para el pelo o
artículos metálicos dentro de la máquina.
Compruebe si las patas de la lavadora
están niveladas. Vea la página 6.
24
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 24 14-02-14 18:25
Pantalla LCD Causa Soluciones
E10 Horas extras de
entrada de agua.
E21 Tiempo de desagüe Compruebe si está obstruida la bomba de
E30 La puerta no se ha
cerrado.
Otros Si hay otros problemas, llame al servicio técnico.
Abra el grifo para comprobar si la manguera de entrada está aplastada o retorcida;
compruebe si el filtro de la válvula de entrada
está obstruido; compruebe si hay suficiente
presión de agua.
desagüe.
Compruebe si la puerta de la máquina está
cerrada; compruebe si hay prendas atrapadas
en la puerta.
O Significa Apagado
Significa Intermitente
O Significa Encendido
25
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 25 14-02-14 18:25
Lavadora
Smart Wash
Etiquetas para el cuidado de la ropa
Símbolo
gráfico
Explicación
Lavar a mano No lavar a máquina
Lavar (a máquina o a mano) No lavar
Limpiar al seco No limpiar al seco
Limpiar al seco a baja
temperatura
Blanquear No blanquear
Secar en secadora No secar en secadora
Planchar No planchar
Planchar a vapor
Temperatura media y
Temperatura máx. 150º C
Secar colgado
Símbolo
gráfico
Explicación
No estrujar
Planchar con paño
húmedo
Secar después del
lavado
Secar colgado a la
sombra
26
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 26 14-02-14 18:25
Código producto MLF-90G1211 / MLF-90B1211
Capacidad nominal de lavado 9 kg
Carga eficiente de lavado 6 kg
Tamaño (W x D x H) (mm) 595*495*855
Peso producto 62 kg
Tensión nominal 220-240V~
Máxima corriente 10A
Frecuencia nominal 50Hz
Poder nominal 1850W
Presión de agua 0,05-1MPa
27
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 27 14-02-14 18:25
Lavadora
Smart Wash
28
Manual Lavadora SMART WASH_9kg 14x21_TRAZ.indd 28 14-02-14 18:25
Loading...
