Midea MD-RT453FGA04, MD-RT507FGA04 User manual

Manual do Usuário
REFRIGERADOR TOP FREEZER
425 & 480 LITROS
MD-RT453FGA04 / MD-RT507FGA04
Obrigado por escolher a Midea!
A Midea é uma empresa comprometida com o bem-estar das pessoas. Com a combinação de design inteligente e tecnologia, seu novo equipamento trará novas experiências e deixará seu dia a dia muito mais agradável. Uma receita simples que fez da eletrodomésticos e condicionadores de ar do mundo.
Este manual foi feito especialmente para que você conheça todas as características do seu aparelho, além de informações sobre manutenção, execução de serviços e claro, como obter o máximo das suas funcionalidades.
Caso precise de informações adicionais ou tenha dúvidas sobre a garantia, entre em contato através do nosso Serviço de Atendimento ao Consumidor, pelos telefones ou pelo site abaixo.
SAC - Serviço de Atendimento ao Consumidor
3003 1005 (capitais e regiões metropolitanas)
0800 648 1005 (demais localidades)
https://www.midea.com/br/contato/
Midea uma das maiores fabricantes de
2
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
CONTEÚDO
OBSERVAÇÕES IMPORTANTES .............................................................................................................4
1 - SEGURANÇA .............................................................................................................................................. 5
1.1 - Medidas Importantes de Segurança ....................................................................................... 5
2 - DESCRIÇÃO DOS COMPONENTES .................................................................................................8
2.1 - Características Técnicas Gerais ................................................................................................8
2.2 - Dimensões do Produto ............................................................................................................... .9
2.3 - Identifi cação das Peças - Vista interna ................................................................................10
2.4 - Acessórios .......................................................................................................................................10
3 - INSTALAÇÃO ...........................................................................................................................................12
3.1 - Instalação no Local .....................................................................................................................12
3.2 - Espaçamentos Mínimos para Instalação ............................................................................13
3.3 - Nivelamento e Ajuste dos Pés .................................................................................................14
3.4 - Ajuste do Compartimento das Portas ..................................................................................14
3.5 - Instruções para Instalação Elétrica ........................................................................................15
4 - OPERAÇÃO ...................................................................................................................................... ........16
4.1 - Detalhamento do Painel de Controle .................................................................................... 16
5 - UTILIZAÇÃO .............................................................................................................................................17
5.1 - Recomendações Gerais ...............................................................................................................17
5.2 - Primeiro Uso ................................................................................................................................... 17
5.3 - Ajuste da Temperatura ...............................................................................................................17
5.4 - Armazenamento de Alimentos ...............................................................................................18
5.5 - Controle de Temperatura Manual .......................................................................................... 19
5.6 - Conjunto do Twist Ice Maker ou Bandeja de Gelo .........................................................20
6 - LIMPEZA E MANUTENÇÃO........................................................................... ....................................21
6.1 - Limpeza do Aparelho ...................................................................................................................21
6.2 - Formação de Gotículas de Gelo ............................................................................................22
6.3 - Bandeja Coletora de Água .......................................................................................................22
6.4 - Mudança de Local ....................................................................................................................... 22
6.5 - Períodos de Ausência ................................................................................................................ 22
6.6 - Ruídos de Funcionamento .......................................................................................................23
7 - CÓDIGOS DE ERRO ..............................................................................................................................23
8 - DICAS PARA ECONOMIA DE ENERGIA ...................................................................................... 23
9 - SOLUÇÃO DE PROBLEMAS .............................................................................................................24
CERTIFICADO DE GARANTIA .............................................................................................................. 27
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
3
OBSERVAÇÕES IMPORTANTES
O manual do usuário que acompanha seu equipamento foi desenvolvido com o objetivo de esclarecer quaisquer dúvidas que possam surgir durante o uso. Além disso, ele contém informações importantes sobre segurança que se seguidas corretamente, podem garantir o bom funcionamento do aparelho e, mais importante, garantir a sua segurança.
Pensando no consumidor, este manual foi produzido com textos objetivos e claros, imagens e fotos que facilitam o entendimento dos procedimentos descritos e enfatizando observações que requerem maior atenção para o melhor uso do aparelho.
NOTA
IMPORTANTE
ATENÇÃO
PERIGO
ATENÇÃO
• Algumas figuras/fotos apresentadas neste manual podem ter sido feitas com equipamentos similares ou com a retirada de proteções/componentes para facilitar a representação, entretanto o modelo real adquirido é que deverá ser considerado.
• Este manual do usuário também está disponível em nosso site; em caso de perda por favor acesse-o através do endereço eletrônico: https://www.midea.com/br/.
SUSTENTABILIDADE
Os componentes desse produto e sua embalagem são recicláveis. Não descarte no lixo comum. Para o descarte seguro e sustentável de seu antigo aparelho, entre em contato com a nossa central de atendimento ao cliente, pelos telefones 3003 1005 (capitais e regiões metropolitanas) ou 0800 648 1005 (demais localidades), ou pelo site https://www.midea.com/br/contato, para obter informações dos postos de descarte mais próximos de sua localidade.
Indica ao usuário detalhes sobre o funcionamento do aparelho, geralmente recomendações da melhor utilização deste.
Indica ao usuário observações muito importantes sobre o funcionamento, evitando práticas inseguras, as quais podem resultar em danos menores a pessoas ou a propriedade, mas também a saúde do usuário se não realizados corretamente.
Indica ao usuário procedimentos que requerem maior atenção, recomendações e advertências que não podem deixar de ser realizadas para garantir sua segurança e integridade física.
Indica ao usuário práticas inseguras quanto ao funcionamento do aparelho, que podem resultar em alto risco à saúde e/ou acidentes graves ou fatais.
PERIGO
Ao descartar o aparelho as portas/tampas deverão ser retiradas. Aparelhos que estejam fora de operação podem apresentar perigo iminente, especialmente a crianças, pois, ao brincarem com o produto, podem fi car presas em seu interior, com risco grave de falta de ar e até mesmo de um acidente fatal.
4
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
1 - SEGURANÇA
Para garantir o melhor desempenho de seu aparelho leia atentamente todas as recomendações a seguir. Não descarte o Manual do Usuário, guarde-o para eventuais consultas. Leia todas as instruções antes de usar o aparelho.
1.1 - Medidas Importantes de Segurança
Para reduzir os riscos de queima, choques elétricos, incêndio, explosões ou ferimentos pessoais siga as recomendações básicas de segurança ao usar este aparelho:
1. Instale-o apenas em conformidade com as instruções de instalação fornecidas neste Manual do Usuário.
ATENÇÃO
Este aparelho não pode ser utilizado por crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas sem a supervisão de um responsável. Os usuários devem ser bem instruídos sobre as questões de segurança e também dos perigos do uso inapropriado do aparelho. Crianças devem ser supervisionadas para não brincarem com o aparelho.
2. Não utilize o produto para fi ns diferentes dos previstos neste Manual do Usuário.
3. Verifi que se a tensão da rede elétrica no local de instalação é a mesma indicada na etiqueta localizada no aparelho.
4. Para evitar acidentes, mantenha o material da embalagem fora do alcance de crianças, após desembalar o produto.
5. Para se proteger contra choques elétricos, não mergulhe o cabo de alimentação elétrica nem o plugue em água ou em qualquer outro líquido.
6. Para desligar, retire o plugue da tomada elétrica. Sempre desconecte segurando pelo plugue, nunca puxe pelo cabo de alimentação.
7. Fique atento para que o cabo de alimentação não esteja dobrado ou pressionado por algum móvel ou pelo próprio aparelho.
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
ATENÇÃO
Se o cordão de alimentação estiver danifi cado, ele deve ser substituído pelo fabricante, agente autorizado ou pessoa qualifi cada, a fi m de evitar riscos.
8. Mantenha o cabo de alimentação longe de superfícies aquecidas.
9. Se o plugue fornecido com o aparelho não for adequado à tomada, não modifi que-o, procure um eletricista qualifi cado para que faça a instalação de uma tomada apropriada.
10. Em caso de mau funcionamento ou se observar fumaça desligue ou desconecte o plugue da tomada e contate o SAC Midea.
11. Retire o plugue da tomada sempre que for fazer limpeza ou manutenção, após nalizar a limpeza recoloque todos os componentes no refrigerador antes de ligá-lo.
12. Evite manusear o aparelho e o cabo de alimentação com os pés e as mãos úmidos e/ou pés descalços.
13. Não utilize estabilizador ou “No-break” de computadores, eles poderão incendiar-se ou danifi car o refrigerador.
ATENÇÃO
• Não utilize equipamentos mecânicos ou outras formas para acelerar o processo de degelo que não sejam especifi cadas pelo fabricante.
• Não utilize ferramentas elétricas dentro dos compartimentos de armazenagem de comida, a não ser que sejam recomendadas pelo fabricante.
5
1.1 - Medidas Importantes de Segurança (cont.)
ATENÇÃO
Este aparelho é destinado para uso doméstico ou similar, tais como:
- Cozinhas de funcionários em lojas, escritórios ou outros ambientes de trabalho;
- Para uso por clientes em hotéis, motéis e outros ambientes de tipo residencial;
- Ambientes do tipo cama e café da manhã;
- Cantinas e ambientes não comerciais similares.
14. Não instale o aparelho em locais muito úmidos, com altas temperaturas nem próximos de fontes de calor. Instale em um local seco para evitar danos, umidade ou ferrugem.
15. Não instale o aparelho perto de um ponto
de gás.
16. Instale seu aparelho em um piso que seja
resistente o sufi ciente para suportá-lo, inclusive quando este estiver totalmente cheio.
17. Não armazene nem use este aparelho em
ambientes externos (ao ar livre).
18. Não respingue água ou outros líquidos
sobre o aparelho, pois poderá causar mau funcionamento ou choques elétricos.
19. Não coloque objetos ou recipientes com
líquido em cima do aparelho para evitar choques elétricos e danos ao aparelho.
20. Não utilize ferramentas elétricas dentro
dos compartimentos de armazenagem de comida, a não ser que sejam recomendadas pelo fabricante.
ATENÇÃO
Produtos em aerossol não devem ser armazenados no aparelho sob risco de explosão.
6
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
21. Não guarde substâncias inflamáveis, como por exemplo, éter, benzina, gases e colas dentro do aparelho.
22. Não é recomendado armazenar remédios,
sangue ou produtos biológicos.
23. Não é recomendável armazenar por
tempo excessivo bebidas ou recipientes fechados no freezer, pois as garrafas podem rachar e ocasionar problemas.
24. Não armazene produtos químicos ou
medicamentos no refrigerador, a fi m de evitar contaminação dos alimentos.
25. Alimentos em grande quantidade irão diminuir a efi ciência de refrigeração do aparelho. Atente-se em carregá-lo aos poucos, a fi m de não prejudicar o seu funcionamento.
26. Mantenha o aparelho sempre limpo e
higienizado a fi m de prolongar sua vida útil.
27. Tenha o cuidado em não colocar as mãos
sob o aparelho, podem existir arestas que venham a causar ferimentos.
28. Os espaços entre as portas é pequeno,
tenha cuidado para não colocar as mãos nesta área, evitando machucar os dedos.
29. É normal que o condensador, o
compressor e as laterais do aparelho apresentem temperaturas elevadas.
30. Em caso de vazamento de gases ou
outros gases inflamáveis desligue a válvula de gás e abra as portas e janelas. Não desligue da tomada o refrigerador ou outros aparelhos, pois a faísca elétrica pode causar fogo.
NOTA
Não exerça pressão sobre qualquer componente do aparelho, como por exemplo sobre as portas, para evitar que se deformem.
32. O sistema de refrigeração do aparelho pode ser danifi cado caso o mesmo for posicionado horizontalmente.
31. A inclinação máxima permitida durante o transporte do aparelho é 45°.
45°
IMPORTANTE
Este aparelho só pode ser inclinado para o lado direito (visto de frente), conforme a imagem abaixo. Caso inclinado para outros lados que não seja este, o aparelho poderá ser danifi cado.
ATENÇÃO
Não danifi que o circuito do refrigerante.
33. Caso ocorra a deformação de alguns dos componentes, o bom funcionamento do aparelho fi cará comprometido.
IMPORTANTE
Para não perder a garantia e para evitar problemas futuros este aparelho deve receber manutenção apenas de técnicos de serviço de empresas credenciadas. Contate o SAC Midea para realizar um exame, reparo ou ajuste.
34. O uso de acessórios não recomendados pela Midea pode provocar acidentes e danos ao aparelho e/ou acessórios.
IMPORTANTE
• A adaptação e a preparação do local para a instalação do produto, tais como: alvenaria, carpintaria, gesso, rebaixamento, mobiliário, preparação da rede elétrica do ambiente (tomada, disjuntor, bitola de cabos, eletroduto, etc), é de inteira responsabilidade do usuário/consumidor.
• O gabinete do aparelho pode emitir calor durante a operação especialmente no verão. Isso é causado pela radiação do condensador, e é um fenômeno normal.
• Antes de ligar o aparelho à rede elétrica, mantenha-o na posição normal de funcionamento por, aproximadamente, 2 horas. Isto reduzirá a possibilidade de mau funcionamento devido ao manuseio ocorrido durante o transporte.
35. A Nota Fiscal e o Certifi cado de Garantia são documentos importantes e devem ser guardados para efeito de garantia.
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
7
2 - DESCRIÇÃO DOS COMPONENTES
2.1 - Características Técnicas Gerais
MODELO MD-RT_
Tensão (V) 127 220 127 220
Capacidade (L)
Compartimento Refrigerado
Armazenamento do Congelador
Armazenamento Total
Frequência (Hz) 60
Corrente (A) 2,10 1,10 2,10 1,10
Classe Climática T
Classe de efi ciência energética A
Tipo de refrigerante R600a
Massa total de refrigerante (g)
Agente expansor Ciclopentano
Potência de Degelo (W) 215
Tipo de Degelo Automático
Massa do Produto (Peso) (kg) 70 75
Dimensões Máximas (LxAxP) (mm) 700 x 1730 x 675 700 x 1880 x 675
453FGA041 453FGA042 507FGA041 507FGA042
321 104
425
48
376 104 480
8
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
2.2 - Dimensões do Produto
Vista Frontal Vista Lateral
A mm
B mm
C mm
Vista Superior
F mm
G mm
D mm
E mm
H mm
MODELOS A B C D E F G H
MD-RT453FGA04_ 700 1730 675 560 1120 1325 1080 1240 MD-RT507FGA04_ 700 1880 675 560 1275 1325 1080 1240
*Medidas em mm
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
9

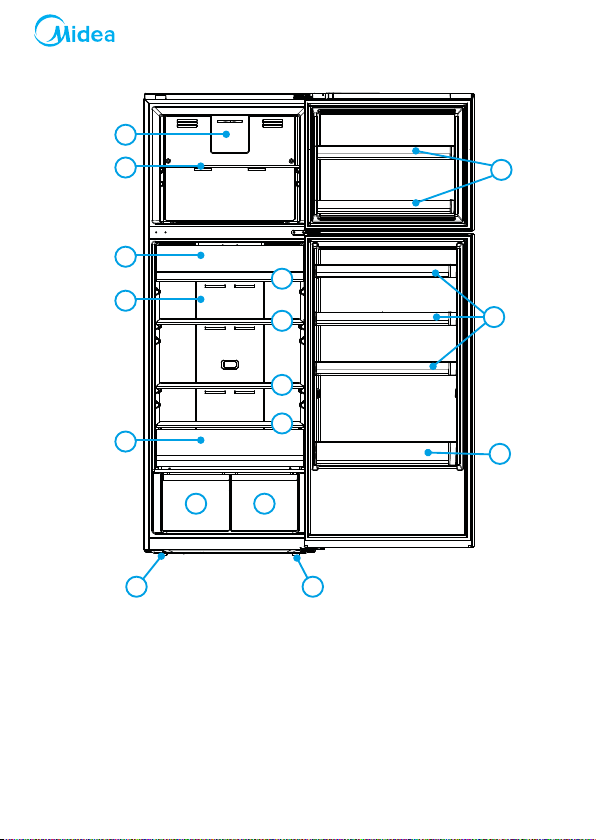

2.3 - Identifi cação das Peças - Vista interna
1
2
4
7
5
7
7
3
11
6
8 8
9 9
Freezer
1. Duto de ar do sistema de congelamento
2. Prateleira de vidro do freezer
3. Prateleiras da porta do freezer
10
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
7
10
Refrigerador
4. Compartimento extra frio
5. Duto de ar do sistema de refrigeração
6. Gaveta hortifruti (apenas modelos 500L)
7. Prateleiras de vidro
8. Gavetas hortifruti inferior
9. Pés ajustáveis
10. Prateleira para garrafas
11. Prateleira multiuso
2.4 - Acessórios
1. Bandeja de ovos
2. Pá para retirada de gelo
3. Kit Bandeja de Gelo
1. Bandeja de ovos
2. Twist Ice Maker
2
3
1
1
2
* O modelo do Twist Ice Maker ou do Kit de Bandeja de Gelo depende do modelo do produto.
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
11
3 - INSTALAÇÃO

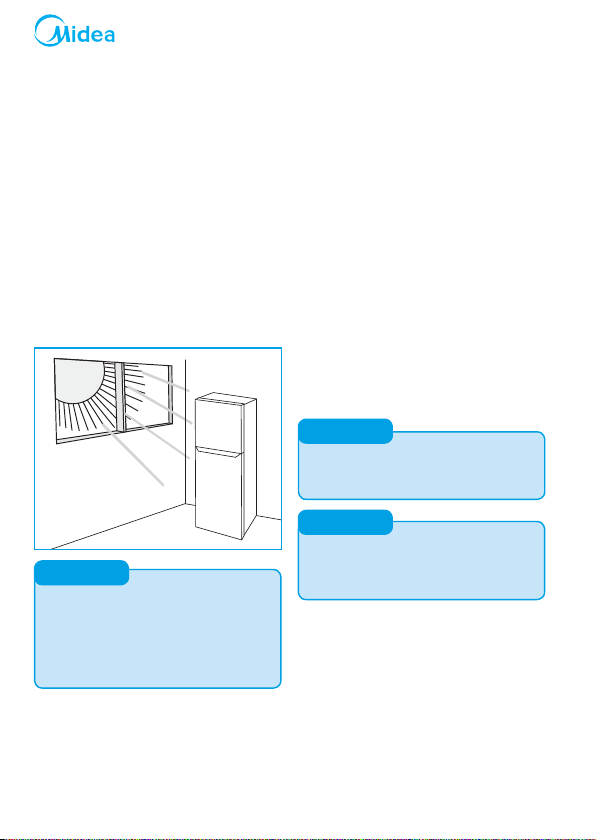

3.1 - Instalação no Local
1. Retire as embalagens externa e interna que envolvem seu aparelho. Para facilitar, recomenda-se que a instalação seja feita por 2 pessoas.
2. Evite colocar o aparelho em áreas úmidas.
3. Instale o aparelho afastado da luz solar direta e de fontes de calor (fogões, aquecedores, etc.). A luz solar direta pode afetar a pintura do aparelho e fontes de calor podem elevar o consumo de energia. Uma temperatura ambiente extremamente baixa também pode fazer com que o aparelho não opere corretamente.
X
IMPORTANTE
Ao transportar/deslocar o aparelho, se houver inclinação deste, aguarde pelo menos 2 horas antes de ligá-lo novamente. Isto reduzirá a possibilidade de mau funcionamento devido ao manuseio ocorrido durante o transporte.
4. Este aparelho deve ser instalado em um local plano e nivelado - veja o procedimento de ajuste dos pés no subitem 3.3 - Nivelamento e Ajuste dos Pés, próximo à uma tomada elétrica adequada.
5. Não exerça nenhuma pressão sobre qualquer componente do aparelho, como por exemplo sobre à porta, para evitar que se deformem.
6. Instale seu aparelho em um piso que seja resistente o suficiente para suportá-lo, inclusive quando este estiver totalmente cheio.
7. Na escolha do local para instalação, considere os espaçamentos recomendados conforme o subitem 3.2
- Espaçamentos Mínimos para Instalação.
ATENÇÃO
Mantenha aberturas para ventilação nas imediações do equipamento, livres de obstruções.
PERIGO
Risco de choque elétrico!
Não conecte o plugue do aparelho na tomada antes de fi nalizar a instalação.
12
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)

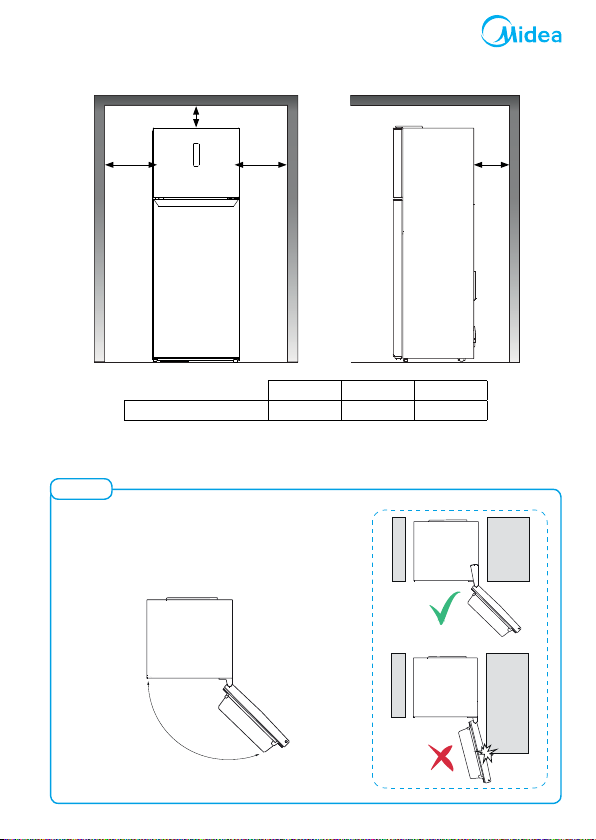

3.2 - Espaçamentos Mínimos para Instalação
B
A*
A* C
A* B C
Distância Mínima (mm) 100 30 100
* O espaçamento (A) é referente a lateral do aparelho (profundidade), não é considerado a abertura da porta. Ver NOTA na sequência.
NOTA
A porta do refrigerador possui uma abertura total de aproximadamente 125°. Lembre-se de considerar as dimensões do aparelho, evitando que haja qualquer obstrução para abertura da mesma.
125°
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
13

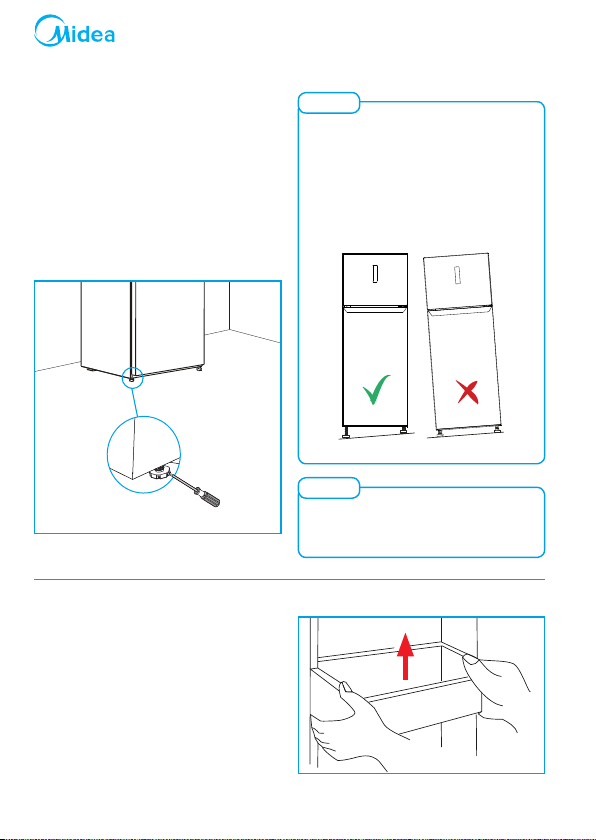

3.3 - Nivelamento e Ajuste dos Pés
Após posicionado no local desejado, verifi que a estabilidade e o nivelamento do aparelho. O refrigerador possui 2 pés frontais ajustáveis, um no lado direito e outro no lado esquerdo. O aparelho deve fi car estável quando os dois pés estiverem encostados no chão.
1. Antes de fazer o ajuste, verifi que se o refrigerador está fora da tomada.
2. Gire os pés niveladores para a esquerda para levantar o refrigerador, ou para a direita para baixar o refrigerador.
NOTA
Certifi que-se de que o refrigerador fi cou nivelado e estável. Sempre que for mover o refrigerador, ajuste seus pés para que não toquem no chão. Essa medida facilita o deslocamento do mesmo. Para travá-lo novamente basta girar os pés até que eles entrem em contato com o chão.
NOTA
Para que a porta feche com mais facilidade, deve-se ajustar os pés do refrigerador para a esquerda, elevando a parte frontal.
3.4 - Ajuste dos Compartimentos da Porta
Os compartimentos da porta, possuem vários níveis de altura, podendo ser alterados de acordo com as necessidades do consumidor.
1. Para retirar o compartimento, puxe-o para cima até sair completamente do encaixe, conforme a fi gura ao lado.
2. Para recoloca-lo, escolha um nível de altura e coloque-o no encaixe escolhido, empurrando até que encaixe perfeitamente.
14
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
3.5 - Instruções para Instalação Elétrica
IMPORTANTE
• A tomada elétrica, por motivo de segurança, deve estar localizada em um local de fácil acesso após a instalação do aparelho.
• Verifique atentamente a tensão do aparelho antes de ligá-lo na tomada. Este aparelho NÃO é bivolt.
• Não utilize adaptadores, extensões, benjamins ou conectores “T”.
• Conecte este aparelho a uma tomada exclusiva.
• Não remova o pino de aterramento do plugue do cabo de alimentação.
• A tomada utilizada pelo aparelho deve estar com o fio terra devidamente conectado internamente para garantia do aterramento do aparelho através do plugue do mesmo.
• O aterramento garante a proteção do usuário contra choques elétricos através das partes metálicas do aparelho.
• Não seguir estas instruções pode trazer risco de vida, incêndio ou choque elétrico.
Este aparelho é equipado com cabo de alimentação e plugue de aterramento e deverá ser ligado em uma rede elétrica com aterramento de acordo com a norma NBR
5410 (instalações elétricas de baixa tensão).
NOTA
O cabo de alimentação com plugue 2P+T (2 polos + terra) está de acordo como novo padrão NBR 14136.
Consulte sempre um eletricista ou instalador qualificado para que as instruções de aterramento sejam devidamente observadas.
Exemplo de cálculo do dimensionamento da rede elétrica:
A seção nominal do cabo (mm2), até a tomada onde o aparelho será ligado, deverá ser dimensionada em função da capacidade de condução de corrente elétrica - Como referência ver tabela abaixo, obtida da norma NBR 5410.
Por exemplo, para produtos com corrente máxima de 24,0 A; a tabela indica a utilização, para efeito de segurança, de cabos com seção nominal de pelo menos 2,5 mm
* Método de referência B1: Condutores isolados
IMPORTANTE
Risco de Choque Elétrico!
Não desmonte o aparelho. A desmontagem somente poderá ser realizada por técnico habilitado e autorizado, devido aos componentes elétricos que fi carão expostos durante a operação de desmontagem, testes, etc.
2
.
Tipo de Linha Elétrica (B1)*
Nº condutores (de cobre) carregados: 2
Capacidade de condução
de corrente (A)
Seção Nominal do cabo (mm
2
)
24,0 2,5
ou cabos unipolares em eletroduto de seção circular embutido em alvenaria. (Fonte: Tabela de tipos de linhas elétricas - NBR 5410).
NOTA
No exemplo acima consideramos a utilização de uma tomada exclusiva para o aparelho.
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
15
4 - OPERAÇÃO

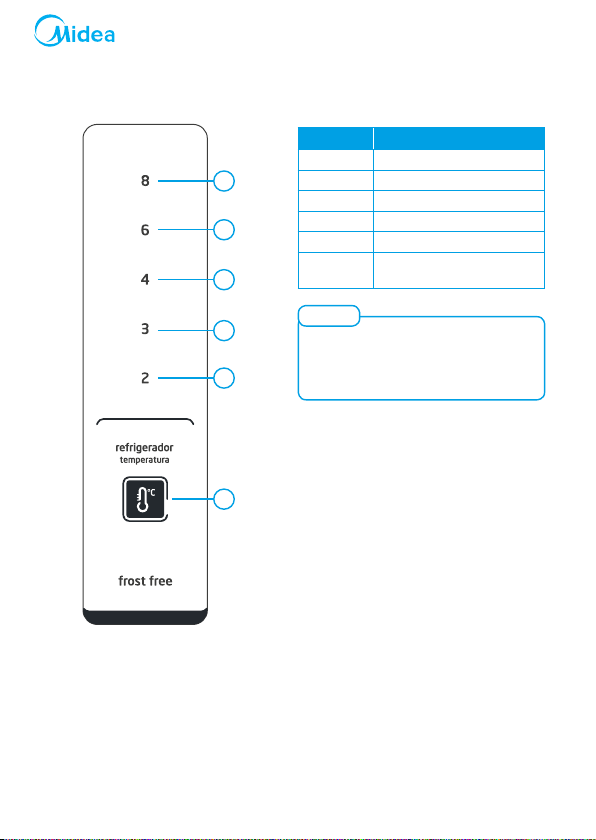

4.1 - Detalhamento do Painel de Controle
1
2
3
TECLA A
ITEM Temperatura
LED 1 8°C LED 2 6°C LED 3 4°C LED 4 3°C LED 5 2°C
Tecla para seleção de
temperatura
4
5
NOTA
As temperaturas acima são valores aproximados e podem sofrer variação dependendo da temperatura externa do ambiente e do modo de utilização.
A
16
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
5 - UTILIZAÇÃO
5.1 - Recomendações Gerais
1. O refrigerador Midea utiliza o sistema Frost Free, que torna desnecessário o processo manual de degelo.
2. Antes de inserir qualquer alimento em seu refrigerador é recomendado realizar uma limpeza externa e interna no aparelho. Este procedimento evita que haja qualquer contaminação com os alimentos ou produtos armazenados.
3. Antes de utilizar o seu refrigerador pela primeira vez é recomendado ligar o aparelho e aguardar 24 horas para armazenar qualquer alimento, garantindo que a temperatura interna do refrigerador seja estabilizada.
5.2 - Primeiro Uso
Ao ligar o refrigerador na tomada, todos os LED’S acendem, e após três segundos o aparelho seleciona automaticamente a temperatura mínima (2°C).
5.3 - Ajuste da Temperatura
O Refrigerado Midea dispõe de um painel de controle para selecionar a temperatura de operação mais adequada a sua necessidade. O controle de temperatura situa-se no centro do seu refrigerador.
1. Para ajustar o nível de resfriamento, basta pressionar a tecla de regulagem de temperatura
2. A cada toque o nível de resfriamento é alterado conforme a sequencia abaixo:
, conforme a fi gura ao lado.
3. O LED correspondente a cada nível acenderá, confi rmando a temperatura escolhida.
* As temperaturas da tabela ao lado são valores aproximados e podem sofrer variação dependendo da temperatura externa do ambiente e do modo de utilização.
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
LED n° Temperatura Média
1 8°C 2 6°C 3 4°C 4 3°C 5 2°C
17

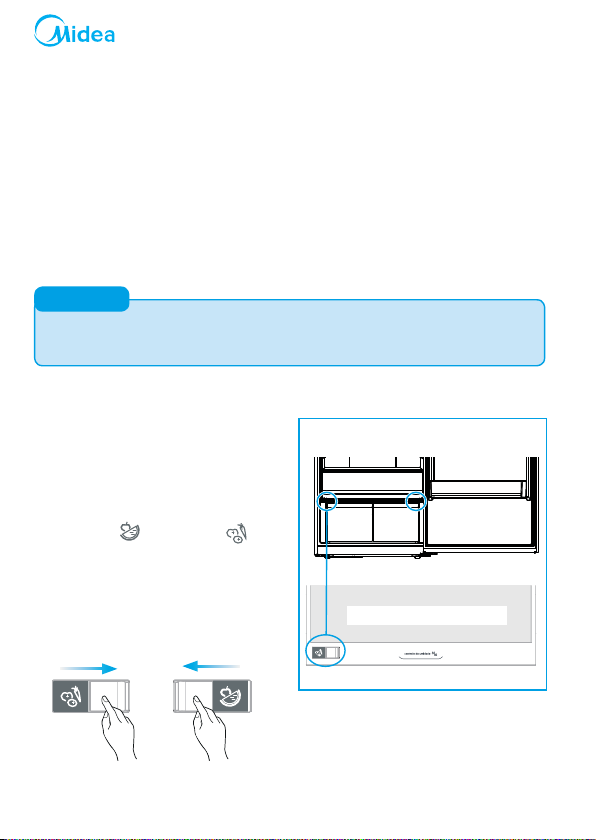

5.4 - Armazenamento de Alimentos
1. Carnes cozidas e/ou peixes devem sempre ser armazenados em uma prateleira acima das carnes cruas ou peixes crus, para evitar contaminação por bactérias. Mantenha sua carne/peixe cru em um recipiente o qual seja grande o sufi ciente para coletar sucos e cubra-o adequadamente. Coloque o recipiente na prateleira mais baixa.
2. Deixe espaço em torno de sua comida, para permitir que o ar circule dentro do aparelho.
3. Para evitar a transferência de sabores e secar todo o alimento, embalar ou cobrir os alimentos separadamente. Frutas e vegetais não precisam ser embrulhados.
4. Deixe sempre os alimentos pré-cozidos esfriarem antes de colocar no aparelho. Isso ajudará a manter a temperatura interna do aparelho.
5. Para evitar que o ar frio escape do aparelho, tente limitar o número de vezes que você abre as portas. É recomendável abrir as portas somente quando precisar colocar ou retirar alimentos.
IMPORTANTE
A carga máxima suportada pelas prateleiras são: 32kg para o refrigerador e 28kg para o freezer. Não exceda o peso máximo permitido de maneira a evitar o risco de quebra e possíveis ferimentos.
5.4.1 - Gaveta de Frutas e Verduras
Controle de Umidade
Esta função tem por objetivo prolongar a qualidade dos alimentos armazenados. Através deste controle manual, que fica posicionado sobre as gavetas no canto externo, você pode escolher entre os modos Frutas
ou Verduras - veja
as indicações na fi gura ao lado. Para selecionar o modo desejado, basta
deslizar o botão de controle de um lado para outro:
Modo de
armazenamento
para verduras
Modo de
armazenamento
para frutas
Vista Frontal do Refrigerador
Vista Superior da Gaveta
18
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
5.5 - Controle de Temperatura Manual
O refrigerador possui um Damper manual que fica posicionado na parte de trás do compartimento Extra Frio do Refrigerador
- Figura ao lado. Através deste Damper é possível controlar o fl uxo de ar entre o Freezer e o Refrigerador.
• Para direcionar o ar (aumentar o resfriamento) do FREEZER mantenha o Damper FECHADO.
• Para aumentar o resfriamento do REFRIGERADOR matenha o Damper ABERTO.
Freezer
mais Frio
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
Refrigerador
mais Frio
19
5.6 - Conjunto Twist Ice Maker ou Bandeja de Gelo
Para facilitar o transporte do aparelho alguns acessórios não estão posicionados no lugar correto. O conjunto do Twist Ice Maker ou da Bandeja de Gelo (dependendo do modelo do produto) deve ser posicionado no compartimento do freezer, conforme a imagem abaixo.
Posicionamento no Aparelho
Posicionamento do conjunto da bandeja no compartimento do freezer
NOTA
A pá para pegar gelo também podem ser armazenada no recipiente de armazenamento.
Montagem dos Conjuntos
Modelo Twist Ice Maker Modelo Kit Bandeja de Gelo
Bandeja de Gelo
Recipiente de
Armazenamento
do Gelo
Tampa da
Bandeja de Gelo
Bandeja de Gelo
Recipiente de
Armazenamento
20
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
6 - LIMPEZA E MANUTENÇÃO
IMPORTANTE
• Sob nenhuma circunstância você deve realizar qualquer reparo no aparelho. Qualquer manutenção deve ser realizada por técnicos de serviço de empresas credenciadas. Contate o SAC Midea para realizar exames, reparos ou ajustes.
• Retire o plugue da tomada ou desligue o disjuntor e antes de realizar qualquer serviço de limpeza.
6.1 - Limpeza do Aparelho
IMPORTANTE
Jamais limpe o seu aparelho com fl uídos inflamáveis como álcool, querosene, gasolina, tíner, solventes, removedores ou com produtos químicos como detergentes com amoníacos, ácidos, vinagres, soda ou abrasivos como saponáceos, esponjas plásticas ou de aço, lã de aço, etc, nem use produtos que liberem vapores químicos corrosivos e/ou tóxicos no aparelho.
Após a instalação de seu novo aparelho, recomenda-se seja realizada uma limpeza completa externa e internamente.
1. Retire o plugue da tomada; em seguida, remova as gavetas, prateleiras e acessórios, para facilitar a limpeza.
2. Limpe a parte interna, as prateleiras, gavetas e o compartimento da porta com um pano macio umedecido em água fria e uma solução de detergente neutro.
3. A parte externa do aparelho deve ser limpa com detergente neutro e água morna.
4. Seque as partes interna e externa com um pano macio.
NOTA
Mantenha a vedação de borracha da porta sempre limpa, para que o aparelho opere de forma efi ciente.
NOTA
SEMPRE que realizar qualquer limpeza interna do aparelho retire os alimentos que estão armazenados.
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
21
6.2 - Formação de Gotículas de Gelo
Se a porta do freezer for aberta muitas vezes ou por um longo período de tempo durante o dia, poderá haver formação de gotículas no interior do freezer ou nas prateleiras da porta.
Este processo é normal devido a condensação da umidade presente no ar quando em contato com a baixa temperatura do freezer. Para remove-las basta passar um pano úmido e em seguida secar bem a superfície.
6.3 - Bandeja Coletora de Água
A bandeja coletora está localizada na parte inferior traseira do seu refrigerador. Ela é responsável por armazenar a água do degelo automático.
VISTA TRASEIRA
Bandeja coletora
A limpeza da bandeja não é necessária para o bom funcionamento do refrigerador. A água armazenada ali é proveniente do degelo e evaporará sozinha.
Caso haja necessidade de limpeza, você pode utilizar um pano seco para remover o excesso de sujeira.
6.4 - Mudança de Local
1. Remova todos os alimentos.
2. Use fi ta adesiva para fi xar todos os itens soltos dentro do aparelho.
3. Use fi ta adesiva para manter as portas fechadas.
4. Verifi que a quantidade de água presente na bandeja coletora e caso seja necessário retire todo o líquido, evitando que haja vazamentos durante o transporte.
5. Certifi que-se que o aparelho seja mantido na posição vertical durante o transporte/ mudança de local. Caso seja necessário inclinar o aparelho, respeite os valores recomendados no subitem 1.1.
6. Siga os passos do item 4 - Instalação para uma correta instalação do aparelho.
IMPORTANTE
Nunca movimente o aparelho puxando-o pelo cabo de alimentação.
6.5 - Períodos de Ausência
1. Caso o período de ausência seja inferior a 3 semanas, o aparelho poderá ser mantido em funcionamento normal.
2. Caso o aparelho não vá ser usado por vários meses, siga os passos abaixo:
• Remova todos os alimentos do
aparelho.
• Desligue-o da tomada.
• Limpe e seque totalmente o
compartimento interno do aparelho.
• Deixe a porta ligeiramente aberta,
(trave-a na posição aberta se necessário) para evitar a possível formação de condensação, fungos ou odores.
22
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
6.6- Ruídos de Funcionamento
Alguns dos ruídos emitidos pelo refrigerador são normais e próprios de seu funcionamento, são eles:
1 - Estalos
São provocados pelo desplacamento do gelo. O som é semelhante a quando as formas de gelo são retiradas do freezer e expostas à temperatura ambiente.
2 - Ruído do compressor
Som semelhante a um motor ligado. Signifi ca que o compressor está em funcionamento.
3 - Expansão de gás
Som característico da expansão do gás no sistema de refrigeração. O som se assemelha ao gerado quando se enche um balão de gás.
4 - Gaxeta
Ocorre ao fechar a porta. Som semelhante ao gerado quando se esvazia um balão de gás.
7 - CÓDIGOS DE ERRO
CÓDIGO
DE ERRO
E1 Falha no sensor de temperatura do refrigerador Ícone 2 e 3 piscam E5 Falha no sensor de degelo Ícone 3 e 4 piscam E6 Erro de comunicação Ícone 2 e 4 piscam E7 Falha no sensor de temperatura ambiente Ícone 2 e 6 piscam
DESCRIÇÃO DISPLAY
8 - DICAS PARA ECONOMIA DE ENERGIA
• O aparelho deve estar localizado na área mais fria do ambiente, afastado de aparelhos geradores de calor ou dutos de aquecimento e longe da luz direta do sol.
• Deixe que os alimentos quentes esfriem até a temperatura ambiente antes de colocá­los no aparelho.
• Não é recomendado sobrecarregar o aparelho, pois o compressor irá operar por mais tempo, aumentando o consumo de energia.
• Lembre-se de embrulhar os alimentos corretamente e seque os recipientes antes de colocá-los no aparelho. Isto reduz a formação de gelo no interior do aparelho.
• As prateleiras do aparelho não devem ser forradas com papel alumínio, papel encerado ou toalhas de papel. Esses revestimentos interferem na circulação de ar frio, tornando o aparelho menos efi ciente.
• Organize e identifi que os alimentos, a fi m de reduzir a abertura de portas e buscas prolongadas. Remova todos os itens necessários de uma só vez e feche a porta assim que possível.
• Respeite o espaçamento mínimo para realizar a instalação (veja no item 3.2).
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
23
9 - SOLUÇÕES DE PROBLEMAS
A Assistência Técnica Autorizada Midea está sempre a sua disposição. Entretanto, se seu refrigerador apresente problema de funcionamento verifi que na tabela abaixo as prováveis causas. Efetue as correções que possam ser realizadas em casa. Se o problema persistir entre em contato com o SAC Midea.
PROBLEMA CAUSA POSSÍVEL SOLUÇÃO
O cabo elétrico não está ligado ou a
Não Liga/ Não funciona
Não refrigera o sufi ciente
Alimentos congelados no refrigerador
Ruídos ou barulhos estranhos
Alarme soando Uma das portas está aberta Feche a porta do aparelho.
Portas não fecham
Luzes não acendem
Porta travando ao fechar
24
voltagem está errada.
Sem energia elétrica
A temperatura que está selecionada não está adequada.
O refrigerador está em um local próximo a fonte de calor ou incidência direta de sol.
A temperatura que está selecionada não está adequada.
Alimento com alto teor de água próximo às partes mais frias do refrigerador.
O refrigerador está desnivelado e instável.
A parte posterior do refrigerador está muito próxima da parede.
Objeto atrás ou embaixo do refrigerador.
O compressor pode fazer barulhos quando em funcionamento.
Portas desniveladas.
Embalagem ou objeto impedindo o fechamento.
O aparelho não está corretamente ligado à tomada.
O seu produto dispõe de um dispositivo para evitar que as portas fi quem abertas sem que você perceba. Portanto, é normal ter que fazer uma leve força ao fechá-la, isso não é um problema, apenas uma medida para auxiliá-lo a não deixar a porta aberta.
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
Verifi que se a tensão do aparelho é a mesma da tomada e ligue o cabo na energia elétrica.
Verifique se há energia elétrica na residência ou na tomada que o produto está sendo ligado.
Selecione um modo com temperatura mais baixa que a atual.
Altere o posicionamento do refrigerador. Fontes de calor prejudicam seu desempenho.
Selecione um modo com temperatura mais alta que a atual.
Reposicione os alimentos em um local adequado.
Verifique a superfície onde o refrigerador está instalado.
Afaste o refrigerador da parede para permitir circulação de ar.
Verifi que se há algum objeto atrás ou embaixo do refrigerador que possa estar fazendo algum atrito.
Isto é normal.
Ajustar o parafuso de regulagem de altura das portas.
Verifi car se há objetos obstruindo o fechamento da porta e armazená-los em local adequado.
Insira o plugue na tomada. Se ainda assim se mantiver o problema, entre em contato com o SAC Midea.
PROBLEMA CAUSA POSSÍVEL SOLUÇÃO
Verifi que se há algum alimento estragado ou fora da validade sendo armazenado no refrigerador.
Tampe e vede todos os alimentos que for armazenar no refrigerador.
Limpe regularmente o freezer e o refrigerador.
Limpe os suportes e remova os alimentos ou bebidas em excesso.
Armazene adequadamente os alimentos respeitando a capacidade da gaveta.
Desobstrua e/ou limpe os encaixes laterais.
Aguarde o reestabelecimento das condições normais.
Verifi que se não há obstrução para o correto fechamento da porta.
Evite inserir muitos alimentos ao mesmo tempo dentro do refrigerador.
Abra as portas do refrigerador somente quando necessário.
Verificar se não há nada obstruindo o fechamento das portas.
Odor desagradável no interior do refrigerador
Gavetas não abrem ou fecham corretamente
Prateleiras não saem ou não é possível deslocá­las
Condensação na superfície externa do refrigerador
Compressor está ligado por muito tempo
Vazamento de água
A parte externa do produto apresenta temperaturas elevadas
Alimento estragado sendo armazenado.
Alimentos com cheiro forte armazenados incorretamente.
Refrigerador sujo.
Suporte das gavetas estão sujos ou a gaveta está com peso excessivo.
Alimentos tocando a parte superior da gaveta.
Encaixes laterais obstruídos ou sujos.
O aparelho está operando fora da faixa das condições normais de operação. (Acima de 32°C e/ou acima de 80 % de umidade relativa).
Vazamento de ar através da porta.
O longo funcionamento do compressor é normal no verão.
As portas estão sendo abertas frequentemente.
As portas não estão fechadas adequadamente, resultando em entrada de ar quente e condensação interna.
O sistema de troca de calor deste aparelho é embutido e fi ca em contato com a superfície, com isso a temperatura externa do aparelho pode elevar em até 43°C acima da temperatura ambiente, dependendo das condições de utilização. Apesar da sensação de temperatura elevada é uma ocorrência normal e não indica mau funcionamento do aparelho.
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
25
9 - SOLUÇÕES DE PROBLEMAS (cont.)
PROBLEMA CAUSA POSSÍVEL SOLUÇÃO
Esta situação é completamente normal durante algum período de tempo,
O batente central está aquecendo.
Alimentos descongelam no compartimento do freezer
Alimentos não congelam no freezer
Formação excessiva de gelo no compartimento do freezer
Há formação de gotas de água nas paredes internas do refrigerador e do freezer
o aquecimento do batente central contribui para evitar que haja formação de gelo ou sudação nessa área do aparelho. Apesar da sensação de aquecimento é uma ocorrência normal e não indica mau funcionamento do aparelho.
Falta de energia elétrica por um longo período.
Compartimento está muito cheio.
Aparelho foi ligado recentemente.
Verifi que se a temperatura do freezer está adequada.
Há obstrução próximo as saídas de ar.
A porta do freezer não está fechando corretamente
Porta entreaberta, causando excesso de umidade dentro dos compartimentos.
Alimentos muito úmidos
Verifique se os alimentos ainda estão próprios para consumo.
Respeite a capacidade máxima de armazenamento do freezer.
Aguarde até que a temperatura estabilize.
Regule a temperatura do freezer para sua máxima potência.
Verifi que se há algum alimento bloqueando as saídas de ar.
Verifique se há algum alimento/objeto impedindo o fechamento da porta.
Remova a umidade com um pano seco e deixe as portas fechadas por um longo período de tempo.
Verifique se estes alimentos estão devidamente selados.
26
MD-RT453-RT507_USER MANUAL (2020-07_Rev.04)
Certifi cado de Garantia
O Refrigerador Midea é garantido contra defeitos de fabricação, pelo prazo de 12 (doze) meses contados a partir da emissão da Nota Fiscal ao Consumidor. Dentro do período de garantia estão compreendidos 03 (três) meses de garantia legal e 09 (nove) meses de garantia especial, concedida pela Midea. A MIDEA CARRIER concederá, no COMPRESSOR, garantia de 10 (dez) anos, contados a partir da emissão da nota fi scal de venda ao consumidor. As garantias legal e/ou especial compreendem a substituição de peças e mão de obra necessárias para o reparo de defeitos devidamente constatados, pelo fabricante ou pela Assistência Técnica Autorizada Midea como sendo de fabricação. A fabricante não concede qualquer forma e/ou tipo de garantia para produtos desacompanhados de Nota
Fiscal de venda ao consumidor, ou produtos cuja Nota Fiscal esteja preenchida incorretamente.
As garantias fi carão automaticamente inválidas se:
• Na utilização do produto não forem observadas as instruções e recomendações contidas no Manual do Usuário;
• Na instalação do produto não forem observadas as especifi cações e recomendações do Manual do Usuário quanto às condições de instalação do produto, tais como, nivelamento do produto, adequação do local para instalação, tensão elétrica compatível com o produto etc;
• Constatada corrosão provocada por riscos, deformações ou similares decorrentes da má utilização do produto, bem como eventos consequentes da aplicação de produtos químicos, abrasivos ou similares que danifi quem a qualidade ou material componente;
• O produto for avariado, inadequadamente utilizado ou ainda sofrer alterações, modifi cações ou consertos feitos por pessoas ou empresas não autorizadas pela MIDEA;
• O defeito for causado por acidente ou má utilização do produto pelo consumidor;
• Houver sinais de violação do produto, remoção e/ou adulteração do número de série ou da etiqueta de identifi cação do produto.
As garantias não cobrem:
• Despesas com a instalação do produto;
• Transporte do produto até o local da instalação;
• Despesas decorrentes e consequentes de instalação de peças e acessórios, mesmo que comercializados pela Midea;
• Despesas com mão de obra, materiais, peças e adaptações necessárias à preparação do local para instalação do produto, ou seja: rede elétrica, de gás e hidráulica, alvenaria, aterramento, bem como suas adaptações;
• Falhas no funcionamento do produto decorrentes de insufi ciência, interrupções, problemas ou falta de fornecimento de energia elétrica
• Serviços e/ou despesas de manutenção e/ou limpeza do produto;
• Falhas no funcionamento normal do produto decorrentes de falta de limpeza e excesso de resíduos, ou ainda, decorrentes da existência de objetos em seu interior estranhos ao seu funcionamento e fi nalidade de utilização;
• Produtos ou peças que tenham sido danifi cados em consequência de remoção, manuseio, quedas ou atos decorrentes da natureza;
• Despesas por procedimentos de inspeção e diagnóstico, incluindo a taxa de visita do técnico, que determinem que a falha no produto foi causada por motivo não coberto por esta garantia;
• Deslocamento para atendimentos de produtos instalados fora do município sede da assistência autorizada, a qual poderá cobrar taxa de locomoção do técnico, previamente aprovada pelo consumidor;
• Peças sujeitas ao desgaste natural, descartáveis ou consumíveis, peças móveis ou removíveis em uso normal, tais como, lâmpadas, fi ltros, botões de comando, puxadores, bem como, a mão de obra utilizada na aplicação dessas peças e as consequências advindas dessas ocorrências;
• Danos causados por movimentação incorreta e avarias de transporte.
Condições Gerais:
A Midea reserva-se o direito de alterar características gerais, técnicas e estéticas de seus produtos, sem aviso prévio. Este termo de garantia é válido para produtos vendidos e instalados no território brasileiro. Para a sua tranquilidade, preserve e mantenha o Manual do Usuário com este Termo de Garantia, Nota
Fiscal de Compra e Comprovante de Entrega do produto em local seguro e de fácil acesso.
ESTA GARANTIA É VALIDA APENAS EM TERRITÓRIO BRASILEIRO
Manual Impresso na China
MD-RT453-RT507_USER MANUAL (2020-07_REV.04)
SPRINGER CARRIER LTDA
Rua Berto Círio, 521
Bairro São Luis - Canoas - RS
CEP: 92.420-030
CNPJ: 10.948.651/0001-61
Líder mundial em vendas de ar-condicionado, climatizadores e ventiladores.*
(XURPRQLWRU,QWHUQDWLRQDO/LPLWHG&RQVXPHU$SSOLDQFHVHGGHDFRUGRFRPDGH´QLomRGH$LU7UHDWPHQWSURGXomRHPYROXPHGHXQLGDGHVGDGRV
(XURPRQLWRU,QWHUQDWLRQDO/LPLWHG&RQVXPHU$SSOLDQFHVHGGHDFRUGRFRPDGH´QLomRGH0DMRU$SSOLDQFHVSURGXomRHPYROXPHGHXQLGDGHVGDGRV
www.midea.com/br
/mideabrasil
/mideabrasil
/mideadobrasil
Líder mundial em produção de eletrodomésticos da linha branca.**
3003.1005 para capitais e regiões metropolitanas
0800.648.1005 para demais localidades
https://www.midea.com/br/contato/
SAC MIDEA
Atendimento On-line:
Rede autorizada em todo Brasil.
Loading...
