MCH-90B82
Kandungan
2
Kandungan.............................................................
Amaran..................................................................
Amaran Keselamatan............................................
Arahan Pemasangan ............................................
Penggunaan Pertama ..........................................
Penyelenggaraan .................................................
Parameter Utama .................................................
Penyelesaian Masalah .........................................
Khidmat Selepas Jualan .......................................
Notis Jaminan .......................................................
Pelupusan..............................................................
10
12
13
14
15
4
6
8
9
Amaran
3
Perkakas ini bukan bertujuan untuk digunakan oleh orang
(termasuk kanak-kanak) yang kurang upaya fizikal, deria
atau mental, atau kurang pengalaman dan pengetahuan
melainkan mereka telah diberi pengawasan atau arahan
mengenai cara penggunaan perkakas ini oleh orang yang
bertanggungjawab ke atas keselamatan mereka. Kanakkanak harus diawasi bagi memastikan mereka tidak
bermain dengan perkakas ini. Kerja pembersihan dan
penyelenggaraan tidak boleh dilakukan oleh kanak-kanak
jika tanpa pengawasan. Jika kord bekalannya rosak, ia
mesti digantikan oleh pengilang, agen penyelenggaraan
atau orang yang berkelayakan yang seumpamanya bagi
mengelakkan kebahayaan.
Ruang dapur di mana perkakas ini digunakan hendaklah
mempunyai pengudaraan yang baik jika ia digunakan
secara serentak dengan peralatan pembakaran gas atau
bahan api lain.
Jangan gunakan bahan pencuci yang melelas untuk
membersihkan unit. Fungsi unit ini bergantung kepada
kekerapan penyelenggaraan.
Untuk melindungi badan utama daripada terhakis akibat
kotoran terkumpul dalam jangka panjang, unit ini perlu
dibersih dengan air panas dan bahan pencuci yang tidak
melelas setiap selang dua bulan.
Risiko kebakaran mungkin akan berlaku jika pembersihan
tidak dijalankan mengikut arahan.
Jangan nyalakan api di bawah hud dapur.
Udara tidak boleh dilepaskan melalui saluran yang
digunakan untuk membebaskan asap dari peralatan
pembakaran gas atau bahan api lain.
arak minimum antara permukaan sokongan untuk peralatan
memasak di atas hob dengan bahagian terendah hud
dapur: jika hud dapur ditempatkan di atas perkakas gas,
jarak minimum hendaklah sekurang-kurangnya 65 cm;
Warnings
4
jika arahan pemasangan untuk dapur gas menyatakan
jarak yang lebih besar, maka ia harus dipatuhi. Jarak 65
cm ini boleh dikurangkan untuk;
Peraturan mengenai pelepasan udara wajib dipenuhi.
Perkakas ini sesuai digunakan untuk maksimum 4
elemen hob.
AWAS: Bahagian boleh dicapai mungkin menjadi panas
apabila digunakan dengan peralatan memasak.
Maklumat lampu
Parameter aliran udara diuji di bawah keadaan 230V~/50Hz dengan
voltan 220-240V~/50Hz.
Gambarajah
Penutup lampu
——
Segiempat / diameter:
25mm x 138 mm
Kuasa
maksimum
1.5W
Voltan
DC 12 V
Amaran Keselamatan
Perkakas ini boleh digunakan oleh kanak-kanak berusia 8 tahun dan
ke atas, dan orang yang yang kurang upaya fizikal, deria atau mental,
atau kurang pengalaman dan pengetahuan jika mereka telah diberikan
pengawasan atau arahan penggunaan perkakas ini dengan cara yang
selamat dan memahami tentang kebahayaan yang mungkin berlaku.
Kanak-kanak tidak boleh bermain dengan perkakas ini. Kerja
pembersihan dan penyelenggaraan tidak boleh dilakukan oleh
kanak-kanak.
Perkakas ini bukan bertujuan untuk digunakan oleh kanak-kanak
atau orang kurang upaya jika tanpa pengawasan.
5
Kanak-kanak harus diawasi untuk memastikan mereka tidak
bermain dengan perkakas ini.
Sambungkan kord kuasa pada outlet soket dengan terminal
dibumikan.
Perkakas ini adalah untuk kegunaan di rumah sahaja, ianya tidak
sesuai untuk kedai barbeku, kedai panggang dan kegunaan
komersial yang lain.
Hud dapur dan penapisnya hendaklah dibersih secara berkala
mengikut arahan.
Jangan nyalakan api secara terbuka, atau membenarkan minyak
mengalir ke dalam perkakas ini.
Jika berlakunya apa-apa kerosakan pada perkakas ini, sila
hubungi bahagian khidmat selepas jualan.
Pastikan ruang dapur mempunyai pengudaraan yang baik.
Sebelum sebarang kerja penyelenggaraan dan pembersihan
dijalankan, pastikan kuasa diputuskan terlebih dahulu.
Jika kord bekalan rosak, ia mesti digantikan oleh pengilang, ejen
penyelenggaraan atau orang berkelayakan yang seumpamanya
bagi mengelakkan kebahayaan. Ianya harus digantikan dengan
kord kuasa yang disediakan oleh pengilang atau penjual.
Jika plag atau kord rosak, sila hubungi pusat khidmat selepas jualan.
Risiko kebakaran mungkin akan berlaku jika pembersihan tidak
dijalankan mengikut arahan.
Untuk kes kerosakan wayar penyambungan, sila hubungi pengilang,
kakitangan pusat khidmat selepas jualan atau juruteknik lain yang
berkelayakan.
Gunakan unit ini mengikut arahan untuk mengelakkan sebarang
kebahayaan berlakunya kebakaran.
Udara yang dibebaskan tidak boleh disalurkan ke dalam saluran
asap atau cerobong yang digunakan untuk melepaskan asap
dari peralatan pembakaran gas.
Sila patuhi undang-undang tempatan yang berkenaan dengan
pemindahan udara luaran.
Arahan Pemasangan
6
Menentukan tempat pemasangan
Hud dapur hendaklah dipasang secara melintang di bahagian atas dapur gas.
Gambarajah pemasangan adalah seperti berikut:
Siling gantung Cerobong Almari
Paip ekzos
70
Gambarajah skema untuk saiz lubang
Ф 182120
paip ekzos pada siling
Arahan pemasangan
7
Plat pemasangan
Amaran:
Gagal memasang skru atau memasang peranti
berdasarkan arahan ini boleh mengakibatkan
kebahayaan elektrik.
Aksesori
8
1
Badan hud dapur
Paip ekzos
Plat pemasangan
Cawan minyak
Skru (M5*16)
Skru (M5*50)
Bolt pengembangan
Skru benam sendiri ST4.2x9.5
Pendakap untuk mengetatkan cerobong
1
1
1
1
1
6
6
2
1
Penggunaan Pertama
9
Hud dapur boleh digunakan apabila kuasanya dihidupkan.
Light
Lampu Tekan: untuk menyalakan lampu
Kelajuan
Tinggi
Kelajuan
rendah
Suis
High
Menghidupkan kuasa;
Tekan kelajuan tinggi: untuk menghidupan kelajuan tinggi;
Tekan kelajuan rendah: untuk menghidupan kelajuan rendah;
(Kedua-dua kelajuan ini tidak boleh berfungsi pada masa
yang sama)
Tekan singkat kali pertama: untuk memulakan (kelajuan)
Tekan singkat kali kedua: untuk menamatkan (kelajuan)
Low
Switch
7 X Screws(M5*50)
Penyelenggaraan Harian
10

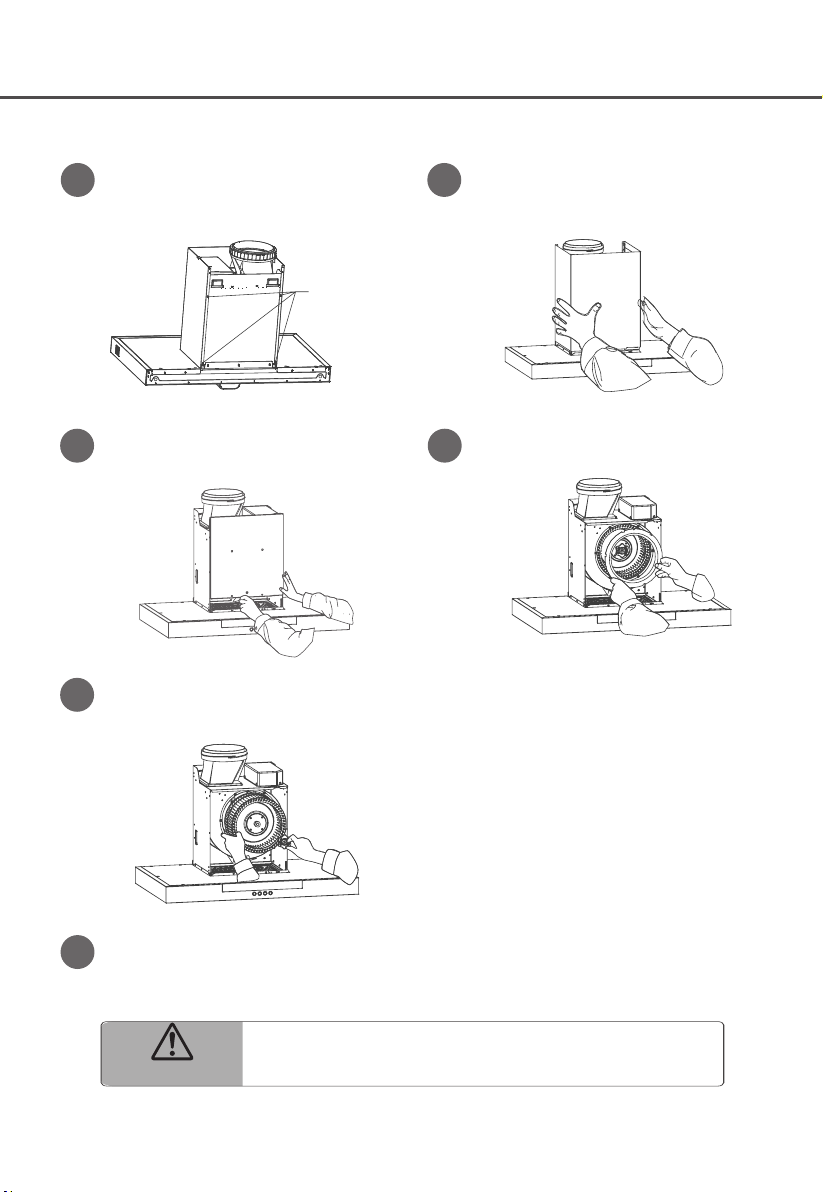

Pembersihan dalaman
Cabut keluar kord kuasa, tanggalkan
1
skru yang mengetatkan penutup.
Skru
Tanggalkan skru, keluarkan rak
3
bagi plat penutup.
Longgarkan nut mengikut arahan,
5
keluarkan impeller.
screws
Tanggalkan penutup hiasan.
2
Tanggalkan skru, keluarkan gelang
4
inlet udara.
Bersihkan impeller dan volute dengan detergen neutral,
6
lepas itu dipasang semula mengikut urutan songsang.
Penanggalkan penapis untuk membersihkan
Amaran
keselamatan
impeller dan volute perlu dilakukan oleh pakar-pakar.
222
Pembersihan permukaan hud
11
Pembersihan permukaan bahagian dalam dan
1
luar mesin disyorkan dijalankan menggunakan
kain kering atau kain basah dengan detergen
neutral selepas setiap proses memasak.
Jangan gunakan bola pembersih, berus dan
kain kasar bagi mengelakkan permukaan mesin
daripada tercalar.
Pemasangan cawan minyak:
2
Masukkan pemegang cawan ke dalam pelekap
di dalam inlet udara hud dapur, pasang semula
cawan minyak secara mendatar dengan keduadua tangan.
Penanggalan cawan minyak
3
Pegang pinggir cawan minyak dengan keduadua tangan dan dikeluarkan.
Cadangan:
4
Bersihkan inlet udara hud dapur setiap selang
2 minggu atau tidak melebihi satu bulan.
Cara-cara pembersihan:
5
1) Tanggalkan skru pada penutup inlet udara
dan dikeluarkan.
2) Letakkan penutup inlet udara ke dalam air
suam dengan detergen neutral.
3) Bersihkannya dengan berus lembut.
4) Biar ia kering sebelum dipasang.
5) Pasang semula penutup inlet udara.
Oil cup
Parameter Utama
12
Voltan
Kuasa Kadaran
Kuasa Lampu
Kuasa Motor
Diameter tiub udara
Tahap kebisingan
220-240V~/50Hz
223W
2 X 1.5W
220W
180mm
≤69dB(A)
Penyelesaian Masalah
13
Kerosakan
Kedua-dua lampu dan
motor tidak berfungsi
Kebocoran minyak
Kuasa sedutan
kurang memuaskan
Berbunyi bising
Cara-cara penyelesaian
Cabut plag kuasa dan dipasang semula pada bekalan kuasa
Cawan minyak telah senget, sila pasang semula dengan kemas.
Cawan minyak sudah penuh, sila tuangkan minyak tertakung di
dalamnya.
Saluran minyak tersumbat disebabkan bahagian dalaman saluran
minyak telah lama tidak dibersihkan. Kerja pembersihan hub perlu
dilakukan oleh pakar.
Elakkan tingkap atau pintu dibuka secara kerap.
Selaraskan kepada kelajuan maksimum.
Pasang semula paip ekzos dengan baik.
Pastikan unit ini dipasang dengan kukuh.
Khidmat Selepas Jualan
Perkhidmatan pembaikan secara percuma berdasarkan invois akan disediakan
untuk kerosakan produk bukan disebabkan oleh orang yang berlaku dalam
tempoh jaminan bermula dari tarikh pembelian. Untuk kerosakan yang
disebabkan oleh cara penggunaan yang tidak betul, perkara yang tidak dijamin
dan penyelenggaraan yang tidak sesuai, pembaikan turut disediakan oleh pihak
syarikat dengan mengenakan kos penyelenggaraan tertentu. Jangan koyakkan
kod bar produk untuk memudahkan pengesahan rekod oleh juruteknik. Sila baca
notis jaminan untuk perkara-perkara lain.
222
Notis Jaminan
14
Pertama sekali, untuk melindungi kepentingan anda, sila isi kad
perkhidmatan pemasangan dengan teliti dan simpan resit untuk menikmati
jaminan yang disediakan.
Keduanya, jika produk yang dibeli dari syarikat kami mengalami kerosakan
akibat masalah kualiti, ia boleh dibaiki di bahagian penyelenggaraan khas
yang ditetapkan berdasarkan bukti pembelian yang sah. Pembaikan
percuma disediakan di sepanjang tempoh jaminan (bermula dari tarikh
bukti pembelian dikeluarkan).
Ketiganya, untuk keadaan seperti berikut, pihak kami tidak akan
bertanggungjawab ke atas perkhidmatan pembaikan produk untuk "Tiga
Jaminan", bagaimanapun, pembaikan dengan mengenakan bayaran
tertentu tetap disediakan:
1. Kerosakan produk disebabkan oleh cara penggunaan yang tidak
betul atau penjagaan yang tidak baik.
2. Kerosakan produk bukan disebabkan oleh pemasangan atau
penyelenggaraan yang dijalankan oleh kakitangan bahagian
penyelenggaraan khas kami.
3. Produk yang tanpa bukti pembelian yang sah.
4. Bukti pembelian produk telah dipinda.
5. Model dan kod badan produk yang tercatat pada kad perkhidmatan
pemasangan tidak sama dengan model dan kod badan produk yang
dihantar untuk dibaiki.
6. Kerosakan produk disebabkan oleh ketidakstabilan voltan kuasa atau
melebihi lingkungan voltan yang normal (198-242 voltan ulang-alik), atau
pemasangan litar kuasa tidak memenuhi keperluan pemasangan elektrik
negara.
7. Produk dijual pada harga diskaun atau dengan "Gred Rendah Kualiti"
dan "Barang Substandard" tercetak pada kad perkhidmatan pemasangan
atau badan unit.
8. Kerosakan produk disebabkan oleh bencana alam yang tidak dapat
dielakkan.
9. Tempoh jaminan produk sudah tamat.
10. Kerosakan produk disebabkan oleh kaedah yang tidak sesuai dan tidak
wajar seperti yang dinyatakan dalam buku panduan.
Keempatnya, jika permintaan anda untuk mendapatkan perkhidmatan
15
adalah munasabah tetapi tidak dapat diselesaikan oleh bahagian
penyelenggaraan khas kami atau anda tidak berpuas hati terhadap
perkhidmatan mereka, sila hubungi atau tuliskan surat kepada pusat
khidmat pelanggan kami dengan segera, kami akan menyediakan
perkhidmatan yang sewajarnya kepada anda.
Pelupusan
Sila lupuskannya perkakas ini di pusat pengumpulan sisa
komuniti / pusat kitar semula tempatan anda, dan pastikan ia
tidak mendatangkan kebahayaan terhadap kanak-kanak
semasa disimpan untuk pelupusan. Plag mesti dijadikan tidak
berguna dan kabel mesti dipotong bagi mengelakkan
penyalahgunaan.
Pihak pengilang tidak memikul sebarang tanggungjawab jika cadangan
dan arahan tersebut di atas mengenai pemasangan, penyelenggaraan dan
penggunaan tidak dipatuhi dan diikuti semasa mengendalikan hud dapur ini.
KKKKKKK
COOKER HOOD
INSTRUCT ON MANUALI
Read this manual carefully before operation
Pictures in this manual are for reference only, the product in kind prevail.
MCH-90B82
Contents
2
Contents.................................................................
Warnings................................................................
Safety Warning.......................................................
Installation ............................................ 6
............................................................
First using...............................................................
Maintenance..........................................................
10
Main Parameters................................................... 12
Trouble shooting................................................... 13
Warning notice...................................................... 14
isposal................................................................
D
15
5
8
9
Warnings
3
This appliance is not intended for use by persons
(including children) with reduced physical, sensory or
mental capabilities, or lack of experience and
knowledge, unless they have been given supervision
or instruction concerning use of the appliance by a
person responsible for their safety. Children shall
not play with the appliance. Cleaning and user
maintenance shall not be made by children without
supervision. If the supply cord is damaged, it must be
replaced by the manufacturer, its service agent or
similarly qualified persons in order to avoid a hazard.
There shall be adequate ventilation of the room when
the range hood is used at the same time as appliances
burning gas or other fuels.
Please do not use corrosive detergent for cleaning. The
proper function of the unit is conditioned by the
regularity of the maintenance.
To protect the main body from corrosive of the long time
accumulation of dirt, the cooker hood should be
cleaned with hot water with non-corrosive detergent
every two months.
There is a fire risk if cleaning is not carried out in
accordance with the instructions.
Do not flame under the range hood.
The air must not be discharged into a flue that is used
for exhausting fumes from appliances burning gas or
other fuels.
The minimum distance between the supporting surface
for the cooking vessels on the hob and the lowest part of
the range hood (When the range hood is located above a
gas appliance ,this distance shall be at least 65cm,If the
instructions for instllation for the gas hob specify a
greater distance,this has to be taken into account.The
distance of 65cm can be reduced for)
Warnings
4
Regulations concerning the discharge of air have to be
fulfilled.
The appliance uses 4 hob elements at most.
used with cooking appliances.
Lamp information
Accessible parts may become hot when
The air flow parameter is tested under conditions of 230V
220-240V ~ / 50Hz
Square / Diameter:
25mm x 138mm
.
Max Power Voltage
1.5W DC 12 V
~
/50Hz when the
Lamp Cap
——
voltage is
Safety Warning
5
This appliance can be used by children aged from 8 years and
above and persons with reduced physical,sensory or mental
capabilities or lack of experience and knowledge if they have been
given supervision or instruction concerning use of the appliance in a
safe way and understangd the hazards involved. Children shall not
play with the appliance. Cleaning and user maintenance.
The appliance is not intended for use by young children or infirm
persons without supervisions.
Young children should be supervised to ensure they do not play with
the appliance.
Plug the power cord to socket outlet with earthing continuity terminal.
The cooker hood is for home use only, not suitable for barbecue, roast
shop and other commercial purposes.
according to the instruction.
Do not use open flame, or allow oil to go beneath the appliance.
If there is any fault occurred with the appliance, please call after-sale
service department.
Please keep the kitchen room ventilated.
Prior to any maintenance, cleaning operation, ensure the power is cut
off.
If the supply cord is damaged, it must be replaced by the manufacturer,
service agent or similarly qualified person in order to avoid a hazard.
The replaced power cord should be provided by manufacturer or seller.
If the plug or cord is damaged, please call after-sale service center.
There is a fire risk if cleaning is not carried out in accordance with the
instruction.
In case of damaged connecting wire, please refer to the manufacturer,
after-sale service personnel or other qualified technicians.
Use the unit according to the instructions to avoid any fire hazard.
The exhaust air must not be introduced into a smoke flue or chimney
that is used for exhausting fumes from appliances burning gas.
Follow the local laws applicable for external air evacuation.
ylraluger denaelc eb dluohs retlif sti dna dooh rekooc ehT
Installation
6
instruction
Determine location
70
Ф182120
Installation instruction
7
lnstallation plate
Warning：
Failure to install the screws or fixing device in accordance
with these instructions may result in electrical hazards.
Accessories
8
1
Range hood body
Exhaust pipe
Installation plate
Oil cup
Screws M5*16
Screw M5*50
Expansion bolt
Self tapping screw ST4.2*9.5
Chimney fixing bracket
1
1
1
1
1
6
6
2
1
Range hood can be used after power.
9
First Using
Light
Light
High speed
Low speed
Switch
High
P
ress: Turn on the light.
Turn on the power;
Press Hight speed : Turn on high speed ;
Press Low speed : Turn on low speed.
(Two patterns can't run at the same time)
1st Short press: Start up ( speed);
2nd Short press: End ( speed).
Low
Switch
7 X Screws(M5*50)
Daily maintenance
10
Internal cleaning
Unplug the power cord, unscrew
1
the screws for fixing cover.
Remove screw, take down the rack
3
cover plate.
Loose the nut according to
5
instruction, take out the impeller.
screws
Remove the decorative cover.
2
4
Remove screw, take down the air
inlet ring.
Clean the impeller and volute with neutral detergent, install them accoring to
6
reverse order of disassembly.
Dismantle the filter to clean the impeller and volute,
Safety Caution
needs to be completed by professionals.
222
Surface cleaning
11
1
2
, Return the oil cup horizontally with both hands
3
Hold the oil cup edge with both hands , Move it.
4
5
Oil cup
Main Parameters
12
Voltage
Rated Power
Lighting Power
Motor Power
Diameter of air tube
Noise
220-240V~/50Hz
223W
2 X 1.5W
220W
180mm
≤
69dB(A)
Trouble Shooting
13
Fault
Both light and motor
do not work
Oil leakage
Insufficient suction
Loud noise
Solution
Unplug power plug and reconnect the power supply.
Oil cup tilt, please reinstall.
Oil cup full filled with oil, please dump the oil.
Oil-way blockage caused by long time uncleaned internal oil-way,
needs professionals to wash the hood.
Avoid opening window or door frequently.
Adjust to max. speed.
Reinstall the exhaust pipe properly
Ensure firm installation
After service
Product non-artificial breakdown within warranty period from purchase date
will be offered free repair service based on invoice. Damage due to improper
use, out of warranty and poor maintenance will be repaired by our company
but charging certain maintenance cost. Please don t tear off the product bar
code so that the repairman can verify the record. Please read the warranty
notice concerning other matters.
222
Warranty notice
14
First, to safeguard your interests, please fill out the installation service
card carefully and retain the receipt for warranty.
Second, the product purchased in our company that has breakdown due
to quality problem can be repaired at designated special service
department based on valid purchase proof. Free repair is offered within
warranty period (from the date of purchase proof issued).
Third, the following situations, we are not responsible for product "Three
Guarantees" repair service but still provide charging service:
1) The product damaged due to improper use or poor safekeeping.
2) The product damaged not caused by installation or maintenance of
special service department staff.
3) The product without valid purchase proof.
4) The product's purchase proof has been altered.
5) The product model and body code registered on installation service
card is inconsistent with the model and body code of the product to
be repaired.
6) The product damaged due to the instability of power voltage or
exceeding normal voltage scope (198-242) V.a.c, or power circuit
installation not meeting the national electrical installation
requirement.
7) The product sold at discounted price or with "OFF-Grade" and
"Substandard Goods" printed on installation service card or the body.
8) Product damaged due to irresistible natural disaster.
9) Product warranty period is expired.
10) The product damaged by the unsuitable and improper method
specified in instruction book.
Fourth, if your reasonable service demand can't be solved by special
service department or dissatisfaction with their service, please make an
immediate call or write a letter to our customer service center, we will
provide you with our service.
Disposal
Please dispose of it at your local community waste collection /
recycling center and ensure it presents no danger to children
while being stored for disposal. The plug must be rendered
useless and the cable cut off to prevent misuse.
The manufacturer shall decline all responsibility if the foregoing
recommendations and instruction regarding installation, maintenance
and use are not observed and respected when using the cooker hood.
Loading...
