MANUAL DE INFORMACIÓN DE PRODUCTO, SERVICE E INSTALACIÓN
ROOFTOP R410A
Capacidad Nominal 6 TR a 20TR Calefacción por bomba
MCCH-R072N1--ACA MCCH-R100N1--ACA MCCH-R120N1--ACA MCCH-R140N1--ACA MCCH-R180N1--ACA MCCH-R240N1--ACA
midea.com.ar
ÍNDICE
Presentación del Producto Apariencia Externa Nomenclatura Características
Especificaciones
Planos de Dimensiones Diagramas del Cableado Datos de Desempeño Datos Eléctricos Datos de Desempeño del Ventilador Diagrama del Ciclo del Refrigerante Límite de Operación Instalación Control Remoto con Cable Código de Error Mantenimiento y Cuidado
.......................................................................................................................................................................41
..........................................................................................................................................................3
.................................................................................................................................................................4
..................................................................................................................................................................4
..............................................................................................................................................................7
..............................................................................................................................................................32
..............................................................................................................................................................49
.............................................................................................................................................3
..................................................................................................................................................10
...............................................................................................................................................14
....................................................................................................................................................20
.............................................................................................................................38
.....................................................................................................................................................40
..........................................................................................................................................44
..........................................................................................................................................59
...........................................................................................................................32
Apéndice
........................................................................................................................................................................60
El fabricante se reserva el derecho a discontinuar o cambiar las especificaciones o diseños, en cualquier momento, sin
previo aviso y sin originar obligación alguna.
MCCH-R072-240N1
2
PRESENTACIÓN DEL PRODUCTO
Capacidad de enfriamiento
nominal
6TR
8,5TR
10TR
12TR
15TR
20TR
Nombre de Modelo Función
MCCH-R072N1--ACA
MCCH-R100N1--ACA
MCCH-R120N1--ACA
MCCH-R140N1--ACA
MCCH-R180N1--ACA
MCCH-R240N1--ACA
APARIENCIA EXTERNA
Modelo
Refrigerante Suministro de energía
Bomba de calor R410A 380-415V, 3Ph,50Hz
6 / 8,5 TR
10 / 12 TR
15 TR 20 TR
3
NOMENCLATURA
MCC H - R240N1--ACA
A: Versión de diseño
C: Descarga lateral
A: Configuración Standard
No utilizados
N1: Refrigerante R410A
Capacidad Nominal de enfriamiento Btu/h
Tensión: 380-3-50
H: Frío calor por bomba C: Frío solo
Rooftop Midea
CARACTERÍSTICAS
3.1 Alta confiabilidad y eficiencia
Destacada confiabilidad
• Las unidades compactas de techo Midea se ensam­blan en fábrica, cuentan con el cableado interno,
carga del refrigerante completa y funcionamiento
probado 100% para verificar la operación de frío y calor, rotación del ventilador y secuencia de control
antes de abandonar la fábrica. El cableado interno en la unidad es de color y esta numerado para una
fácil identificación. La unidad está provista de un
panel de control integral resistente a las inclemen­cias climáticas.
• Las funciones múltiples de auto-protección garanti­zan seguridad en la unidad y un funcionamiento
perfecto: protección de alta presión, protección de baja presión, protección de sobre-calentamiento, protección de sobre-corriente, etc.
Excelente eficiencia
• Compresor en scroll de gran eficiencia.
• La expansión del área de la toma de aire contribuyen a una gran eficiencia.
Construcción duradera
• Los paneles de la cabina exterior pre-pintada apro­baron las 1000 horas de prueba de niebla salina para durabilidad.
• Construcción impermeable con uniones tapadas y
paneles superiores inclinados.
• Placa de calibre pesado galvanizado G90 de acuerdo a ASTM-A-653, el contenido de zinc de la placa
galvanizada es de 275g/m2.
Componentes confiables
• Compresor de marca reconocida, motor clase IP superior, interruptor de presión confiable.
4
MCCH-R072-240N1
Nuevo diseño del conducto del ventilador
3.2 Fácil instalación y servicio
• La forma mejorada de las paletas del ventilador reduce la pérdida de presión y mejoran la eficiencia
de intercambio de calor.

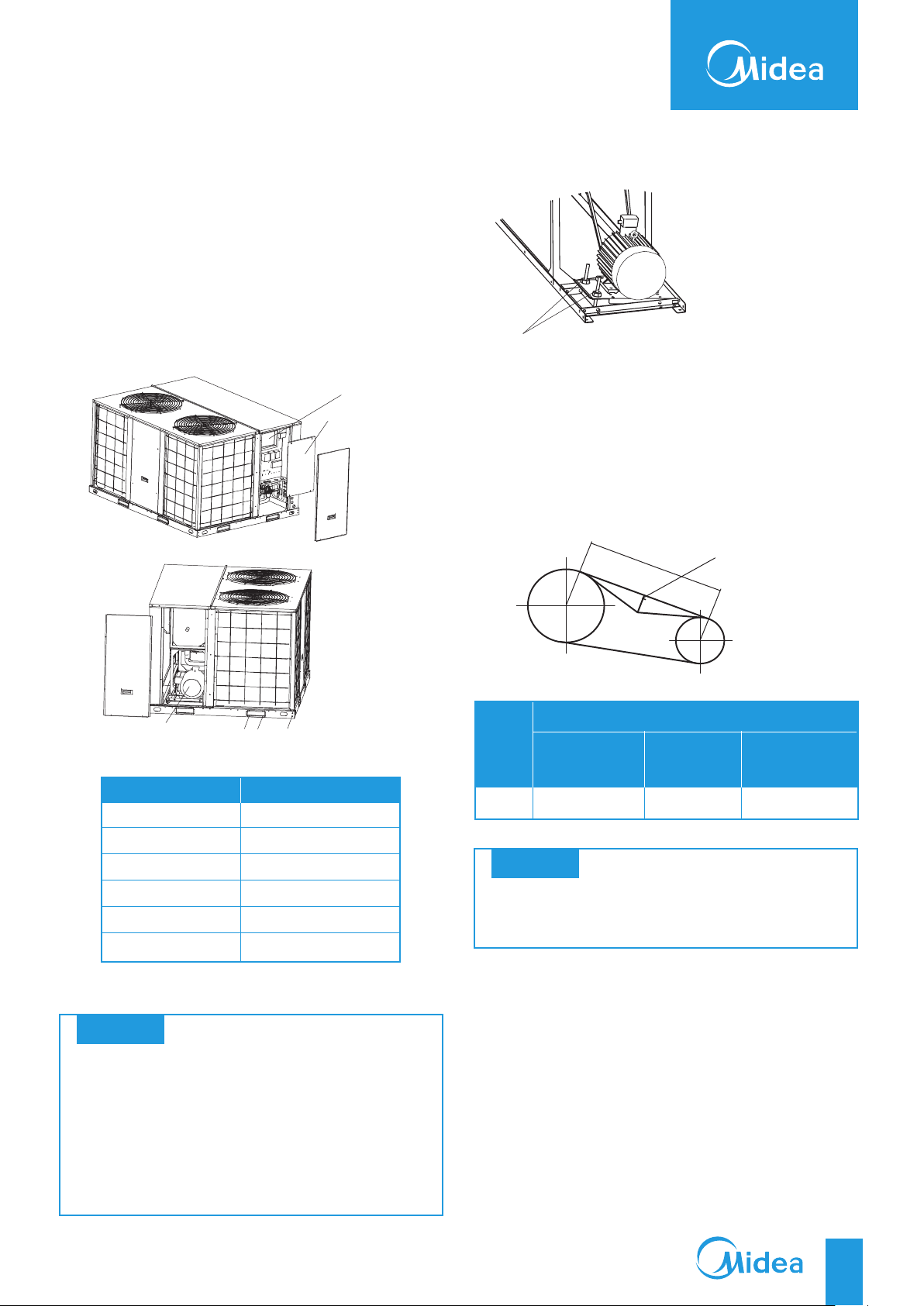

Polea ajustable
• Al cambiar el diámetro de la pendiente de funcion­amiento de la polea montada en el eje de trans-
misión, las revoluciones por minuto, una por una del
eje conductor aumentarán o disminuirán para cam­biar el volumen de aire.
Adecuado control del compresor
• El inicio-detención del compre­sor se controla directamente desde el tablero principal de
control. Para evitar que el com­presor arranque y detenga frecuentemente, la unidad prim-
ero / reinicia el compresor y este demorará tres minutos en funcionar; cuando la tempera-
tura interior sea menor a la temperatura fijada, o conversión de modo, o protección del sistema, el
compresor se iniciará luego de una demora de siete minutos.
• Cuenta con un control de dos-fases para el sistema,
el cual tiene dos compresores. El sistema cortará el funcionamiento de un compre­sor en condiciones de carga parcial.
• Flexibilidad del diseño, fácil de instalar.
• Diseño con nueva estructura, diseño compacto, tamaño pequeño del aparato, reducción del costo de
traslado.
Se puede seleccionar el techo o piso para la insta­lación.
• Se puede quitar de cualquier lugar según se requiera sin estar fijo.
Desagüe fácil
Puerto externo de desagüe reser­vado. La cañería de desagüe de
caucho se conecta rápidamente y con
exactitud.
Puertos de manómetro externos
La unidad brinda puertos de manó­metro externos para un rápido y adecuado control sin quitar el panel.
Puertas de acceso muy accesibles
El instalador no necesita ingresar por la puerta. Sola­mente por fuera de las puertas.
• La unidad brinda un fácil acceso a los componentes
del sistema para mantenimiento y servicio.
• La unidad cuenta con puertas de acceso extraíbles en el filtro, motor del ventilador y secciones de la caja
de control.
Operación debida del ciclo del compresor
Cuando la temperatura de ajuste y la temperatura ambiente encuentran un compresor para el inicio, el compresor A se abre por primera vez, y el compre­sor B se inicia la próxima vez. Esto extiende la vida útil del compresor efectivamente.
Caja de control
Panel de acceso caja de control
Motor interior
5
Conexiones de baja tensión
Todos los puertos de los cables de baja tensión están integrados al tablero
PCB, por lo tanto es fácil y seguro para
el instalador realizar el cableado.
Sistema de auto-diagnóstico
En el sistema de auto-diagnóstico, presione el botón “verificar” y el LED mostrará el código de verificación
normal. Cuando la unidad muestre una operación
anormal, el LED mostrará un código de error.
3.3 Características / Opciones / Accesorios Estándar
Descripción
Descarga horizontal Calentadores de cárter del compresor Evaporador accionado por correa del ventilador Motor del ventilador del evaporador - tipo ODP (tipo TEFC opcional) Ventilador de accionamiento directo del condensador, tipo hélice (excepto 5 ton) Ventilador de accionamiento directo del condensador - tipo axial (solo 5 ton) Motor del ventilador del condensador de tipo totalmente cerrado para movimiento de aire Protección de sobrecarga del compresor Interruptor de baja y alta presión Termostato de frío y calor Protección del ventilador del condensador Protección de la serpentina del condensador Control por cable KJR-12B
Características estándar
6
MCCH-R072-240N1
ESPECIFICACIONES
Tonelada nominal
Modelo Alimentación eléctrica
Enfriamiento
Calentamiento
Entrada de consumo máximo Corriente máxima
Desempeño
Serpentina interior
Ventilador interior
Compresor
Serpentina exterior
Ventilador exterior
Refrigerante
Peso neto Peso bruto Dimensión neta Envoltorio
Capacidad de enfriamiento nominal
Entrada de energía
Capacidad de calentamiento nominal
Entrada de energía
Flujo de aire del ventilador interior ESP EER COP
Cantidad de filas
Espacio entre aletas
Diámetro de la tubería
Tipo Cantidad Tipo de accionamiento Cantidad de motores Modelo del motor Tipo Cantidad Modelo Marca Capacidad Carga de aceite del refrigerante
Cantidad de filas
Espacio entre aletas
Diámetro de la tubería
Tipo Cantidad Tipo de accionamiento Cantidad de motores Modelo del motor Tipo Volumen del refrigerante Control del refrigerante
An. x Al. x Prof. An. x Al. x Prof.
V, Ph, Hz
Btu/h
kW kW
Btu/h
kW kW kW
A
CFM
Pa Btu/W.h Btu/W.h
mm FPI mm pulg
Btu/h
ml
mm FPI mm pulg
kg
kg
kg
mm mm
6
MCCH-R072N1--ACA
380~415V, 3Ph, 50Hz 380~415V, 3Ph, 50Hz
72000
21
6.6
72000
21
7.5
8.6
18.3
2800
80
11.4
11.8 4
1.3 19
7
9/32
FC Centrífugo
1
Directo
1
YDK750-4E
Scroll
1
ZP72KCE-TDF-52E
Copeland
58345
1656
2.5
1.5 17
7
9/32
Hélice
1
Directo
1
YDK450-6C
R410A
5
Pistón
229
234
1475 x 840 x 1130
1497 x 867 x 1152
MCCH-R100N1--ACA
8,5
100000
29.3
7.9
100000
29.3
8.9
12.0
24.8
2830
80
11.3
11.6
3
1.3 19
7
9/32
FC Centrífugo
1
Directo
1
YDK750-4E
Scroll
1
HCJ106
Danfoss
89053
2400
3
1.5 17
7
9/32
Hélice
1
Directo
1
YDK580-6C
R410A
4.8
Pistón
244
249
1475 x 840 x 1130
1497 x 867 x 1152
NOTA
Los datos se basan en las siguientes condiciones: Enfriamiento: Temperatura interior: 26.7ºC (80ºF) DB / 19.4ºC (67ºF) WB; - Temperatura Exterior: 35ºC (95ºF) DB. Calentamiento y entrada de energía: Temperatura interior: 20ºC (68ºF) DB / 15ºC (59ºF) WB; - Temperatura Exterior: 7ºC (44.6ºF) DB /6ºC (42.8ºF) DB.
7
Tonelada nominal
Modelo Alimentación eléctrica
Enfriamiento
Calentamiento
Entrada de consumo máximo Corriente máxima
Desempeño
Serpentina interior
Ventilador interior
Compresor
Serpentina exterior
Ventilador exterior
Refrigerante
Peso neto Peso bruto Dimensión neta Envoltorio
Capacidad de enfriamiento nominal
Entrada de energía
Capacidad de calentamiento nominal
Entrada de energía
Flujo de aire del ventilador interior ESP EER COP
Cantidad de filas
Espacio entre aletas
Diámetro de la tubería
Tipo Cantidad Tipo de accionamiento Cantidad de motores Modelo del motor Tipo Cantidad Modelo Marca Capacidad Carga de aceite del refrigerante
Cantidad de filas
Espacio entre aletas
Diámetro de la tubería
Tipo Cantidad Tipo de accionamiento Cantidad de motores Modelo del motor Tipo Volumen del refrigerante Control del refrigerante
An. x Al. x Prof. An. x Al. x Prof.
V, Ph, Hz
Btu/h
kW kW
Btu/h
kW kW kW
A
CFM
Pa Btu/W.h Btu/W.h
mm FPI mm pulg
Btu/h
ml
mm FPI mm pulg
kg
kg
kg
mm mm
10
MCCH-R120N1--ACA
380~415V, 3Ph, 50Hz 380~415V, 3Ph, 50Hz
120000
35.2
9.3
120000
35.2
10.6
13.6
26.5
3500
80
11.1
11.3 4
1.5 17
7
9/32
FC Centrífugo
1
Correa
1
YE2-90L-4-1.5KW
Scroll
2
E604DH-59D2Gx2
Hitachi
52784x2
1300x2
2.5
1.5 17
7
9/32
Hélice
1
Directo
1
YDK580-6C
R410A
2.5+2.5 Pistón
340
350
1483 x 1138 x 1231
1492 x 1248 x 1146
MCCH-R140N1--ACA
YE2-90L-4-1.5KW
E654DH-65D2Gx2
12
140000
41
10.7
140000
41
11.9
15.0
28.8
4100
90
11.2
11.5
4
1.5 17
7
9/32
FC Centrífugo
1
Correa
1
Scroll
2
Hitachi
58345x2
1300x2
2.5
1.5 17
7
9/32
Hélice
1
Directo
1
YS1100-6P
R410A
2.6+2.6 Pistón
343
354
1483 x 1138 x 1231
1492 x 1248 x 1146
NOTA
Los datos se basan en las siguientes condiciones: Enfriamiento: Temperatura interior: 26.7ºC (80ºF) DB / 19.4ºC (67ºF) WB; - Temperatura Exterior: 35ºC (95ºF) DB. Calentamiento y entrada de energía: Temperatura interior: 20ºC (68ºF) DB / 15ºC (59ºF) WB; - Temperatura Exterior: 7ºC (44.6ºF) DB /6ºC (42.8ºF) DB.
8
MCCH-R072-240N1
Tonelada nominal
Modelo Alimentación eléctrica
Enfriamiento
Calentamiento
Entrada de consumo máximo Corriente máxima
Desempeño
Serpentina interior
Ventilador interior
Compresor
Serpentina exterior
Ventilador exterior
Refrigerante
Peso neto Peso bruto Dimensión neta Envoltorio
Capacidad de enfriamiento nominal
Entrada de energía
Capacidad de calentamiento nominal
Entrada de energía
Flujo de aire del ventilador interior ESP EER COP
Cantidad de filas
Espacio entre aletas
Diámetro de la tubería
Tipo Cantidad Tipo de accionamiento Cantidad de motores Modelo del motor Tipo Cantidad Modelo Marca Capacidad Carga de aceite del refrigerante
Cantidad de filas
Espacio entre aletas
Diámetro de la tubería
Tipo Cantidad Tipo de accionamiento Cantidad de motores Modelo del motor Tipo Volumen del refrigerante Control del refrigerante
An. x Al. x Prof. An. x Al. x Prof.
V, Ph, Hz
Btu/h
kW kW
Btu/h
kW kW kW
A
CFM
Pa Btu/W.h Btu/W.h
mm FPI mm pulg
Btu/h
ml
mm FPI mm pulg
kg
kg
kg
mm mm
15
MCCH-R180N1--ACA
380~415V, 3Ph, 50Hz 380~415V, 3Ph, 50Hz
180000
52.7
13.3
180000
52.7
13.2
19.7
38.2
5500
110
11.3
11.7 4
1.3 19
7
9/32
FC Centrífugo
1
Correa
1
YE2-100L2-4-3KW
Scroll
2
ZP61KCE-TFD-522+ZP122KCE-TFD-522
Copeland
49986+102018
1656+2513
3
1.5 17
7
9/32
Hélice
1
Directo
1
YDK550-6E
R410A
2.1+3.4 Pistón
451
471
1965 x 1230 x 1130 1990 x 1260 x 1140
MCCH-R240N1--ACA
FC Centrífugo
YE2-112M-4-4KW
ZP122KCE-TDF-522x2
YDK550-6E
2192 x 1247 x 1670 2212 x 1284 x 1695
20
240000
70.3
19.1
240000
70.3
19.5
27.0
55.4
7600
110
10.9
11.2
3
1.3 20
7
9/32
1
Correa
1
Scroll
2
Copeland
102018x2
2513x2
2.5
1.5 17
7
9/32
Hélice
2
Directo
2
R410A
5.5+5.5 Pistón
615
645
NOTA
Los datos se basan en las siguientes condiciones: Enfriamiento: Temperatura interior: 26.7ºC (80ºF) DB / 19.4ºC (67ºF) WB; - Temperatura Exterior: 35ºC (95ºF) DB. Calentamiento y entrada de energía: Temperatura interior: 20ºC (68ºF) DB / 15ºC (59ºF) WB; - Temperatura Exterior: 7ºC (44.6ºF) DB /6ºC (42.8ºF) DB.
9
PLANOS DE DIMENSIONES
Modelos 6 y 8,5 TR Nominal
840
Orificio de mantenimiento para
el motor del suministro de aire
63
60
280
15
11
668
1475
42
1459
189
Ventilador del condensador
857
130
1
60
306
Agujero para la instalación inferior
8 - 15x 2 0
102
10
MCCH-R072-240N1
Modelos 10 y 12 TR Nominal
Orificio de mantenimiento para
el motor del suministro de aire
1462
11 17
1222
123
700
123
388
423
392
338
Ventilador del condensador
105
560
105
284
369
820
Agujero para la instalación inferior
10-15x20
180
655
604
580
165
952
982
130
1
1 130
1090
1435 1475
105 180 559
123265265 700
11
Modelo 15 TR Nominal
Orificio de mantenimiento para
el motor del suministro de aire
15
11
1227
1965
1953
Ventilador del condensador
130
1
75
508
800
508
75
165
67
666
Agujero para la instalación inferior
12-15x20
232665
232
74
74506 801 506
165
67
972
335
467
555
12
MCCH-R072-240N1
Modelo 20 TR Nominal
Orificio de mantenimiento para
el motor del suministro de aire
Ventilador del condensador
1654
2171
1247
Panel del compresor
125
125
1670
800
434
125
125
695
800
2192
Panel de control
Abertura horizontal
de suministro
Abertura horizontal
de retorno
Agujero para la instalación inferior
13
DIAGRAMAS DEL CABLEADO
Aplicación T1 - MCCH-R072N1--ACA
DIAGRAMA DEL CABLEADO
CÓDIGO TÍTULO
COMP VENT1 VENT2 CAP1 CAP2
XP1-5 XS1-5
RT1-4 KM1
T5 T6
K1 K2
L-PRO XT1
XT2 XT4
Compresor Vent. interior
Vent. exterior
Vent. interior CAP Vent. exterior CAP
Conectores Conectores Sensor de Temp.
AC Contactor Transformador(24V~) Transformador
Interr. de alta presión
Int. de temp. del compresor Interr. de baja presión Terminal de 4 vías
Terminal media
Terminal de 6 vías
T6
XT1
CN4
CN2
T5
24V
ROJO
BLANCO
AZUL
L2
L3 N
L1
ENERGIA
AL CONTROL DE CABLE
XT4
CN1
AZUL
B C RY G
AMARILLO
VERDE
TABLERO DE CONTROL PRINCIPAL
XT2
NEGRO
NEGRO
A/V
CT
AZUL
VIOLETA
AZUL
NEGRO
NEGRO
CN32 CN34 RL4 CN37
NEGRO
A/V
VENT2
ROJO
CAP2
RY
COM
BLANCO
MARRON
ROJO
BLANCO AZUL
VENT1
A1
1 3 5
21 22
CN3CN13
MARRON
CN36
NO
NEGRO
A/V
KM1
SOLO BOMBA DE CALOR
VALVULA DE 4 VÍAS
AZUL AZUL
ROJO
CN33 CN48
XP5
CAP1
A2 2 4 6
AZUL
L-PRO
XS5
U
CALOR
ROJO
ROJO
MARRON MARRON
CN30
MARRON
COMP
V
BLANCO
CN7
CN8
CN6CN15
XP3
MARRON
CN49
RT3 RT4
XS1XP1
XS2XP2
RT2
K2
K1
RT1
XS3
SOLO BOMBA DE CALOR
W
A/V
AZUL
14
MCCH-R072-240N1
MCCH-R100N1--ACA
DIAGRAMA DEL CABLEADO
CÓDIGO TÍTULO
COMP VENT1 VENT2 CAP1 CAP2
XP1-5 XS1-5
RT1-4 KM1
T5 T6
K1 K2
L-PRO XT1
XT2 XT4
Compresor Vent. interior
Vent. exterior
Vent. interior CAP Vent. exterior CAP
Conectores Conectores Sensor de Temp.
AC Contactor Transformador(24V~) Transformador
Interr. de alta presión
Int. de temp. del compresor Interr. de baja presión Terminal de 4 vías
Terminal media
Terminal de 6 vías
T6
XT1
CN4
CN2
T5
24V
ROJO
BLANCO
AZUL
L2
L3 N
L1
ENERGIA
AL CONTROL DE CABLE
XT4
VERDE
AMARILLO
CN1
AZUL B C RY G
TABLERO DE CONTROL PRINCIPAL
XT2
NEGRO
NEGRO
A/V
CT
AZUL
VIOLETA
AZUL
NEGRO
NEGRO
CN32 CN34 RL4 CN37
NEGRO
A/V
VENT2
ROJO
CAP2
RY
COM
BLANCO
MARRON
ROJO
BLANCO AZUL
VENT1
A1
1 3 5
21 22
CN3CN13
MARRON
CN36
NO
NEGRO
A/V
KM1
SOLO BOMBA DE CALOR
VALVULA DE 4 VÍAS
ROJO
AZUL
CN33 CN48
CN30
CAP1
A2 2 4 6
AZUL
L-PRO
XP5
U
XS5
CALOR
ROJO
ROJO
MARRON MARRON
AZUL
CN7
CN8
CN6CN15
XS1XP1
MARRON
XP3
SOLO BOMBA DE CALOR
COMP
V
BLANCO
MARRON
CN49
RT3 RT4
XS2XP2
RT2
K1
XS3
W
K2
RT1
A/V
AZUL
15
MCCH-R120N1--ACA
PARA SER CONECTADO KJR-12B
AMARILLO
ROJO
BLANCO
AZUL
VERDE
( )
B
AL CONTROL DE CABLE
MARRON
NEGRO GRIS
AZUL
CT 1
KM1
NEGRO NEGRO
AZUL
A1
A2
4
2
NEGRO
GRIS
MARRON
T2(V)
T1(U)
531
6
COMP_A
21
22
MARRON
T3(W)
A/V
AZUL
A2
CT 2
3
2
4
NEGRO
GRIS
MARRON
T2(V)
T1(U)
XT2
MARRON
NEGRO GRIS AZUL
5A11
6
COMP_B
KM2
NEGRO
21
22
MARRON
T3(W)
A/V
NEGRO
CN7
CN36
CN22
CN11 CN1
KM3
T 1
NEGRO
AZUL
VENT_EXT1
ROJO
CN9
BLANCO
A/V
R T
R
3
T
_
4
RT 3_2
RT2_1
RT 1
CN23
CN24
RT 2_2
CN25
XS3
XP1-2 XS1-2
(BLANCO)
SW3
CN20
1
(NEGRO)
CN21
TABLERO PRINCIPAL
CN12
CN2 CN3
T2
MARRON
NEGRO
AZUL
A1
MARRON
A2
GRIS AZUL
CT4
CT3
21
5
3
1
KM4
2
4
6
NEGRO
GRIS
22
W
U
AZUL
AZUL
V
VENT_IN
CN6R Y CG
ROJO
XT1
MARRON
VERDE
R
MARRON
MARRON
S2S1
H- PRO K1
L-PRO
AZUL
ROJO
CN13
Y
5
NEGRO
NEGRO
AZUL
GRIS
L3L2L1
ENERGIA
H- PRO K2
L-PRO
NOTA: SI EL RELÉ DE PROTECCIÓN DE LA FUENTE ELÉCTRICA NO ESTÁ PRESENTE, EL CABLE A SE DEBE CONECTAR AL CABLE B.
CN29
CN28
AZUL
AZUL
C N 4 0
A B
4 VIAS (B)
4 VIAS (A)
AZUL
AZUL
NOTA
MARRON
NEGRO
AZUL
GRIS
AZUL
CÓDIGO TÍTULO
COMP_A,COMP_B
ROJO
VENT_EXT12 VENT_IN
KM1-KM4
AZUL
T1,T2
CT1-CT4
XT1
XT2
XT3,XT4 Terminal de 2 vías RT3_1,RT3_2
RT4
H-PRO
H-PRO
L-PRO
L-PRO
RELE DE PROTECCIÓN DE LA FUENTE
ELÉCTRICA
ROJO
ROJO
BLANCO
AZUL
T
R S
NC
COM NO
XS1-3
A/V
N
XP1-2
K1,K2
K1,K2
RT1
RT1
RT2_1RT2_2
RT2 VENT_O-PRO1-2
AZUL
Compresor
Vent. exterior
Vent. interior
Contactor
Transformador
Inductor de corriente Terminal de 4 vías Terminal pequeña de 5 vías
Sensor de temp. de la cañería de la unidad AB Sensor de Temp. exterior Interruptor de alta presión Interruptor de baja presión
Conectores
Conectores
Conectores
Conectores Interruptor de protección de temp.
Sensor de Temp. interior habitación
Sensor de Temp de la tubería interior. Interr. de protección Vent. exterior
SW3
MODO
KJR-12B
KJR-25B
16
MCCH-R072-240N1
MCCH-R140N1--ACA
R T 3 _ 1
R T 4
VENT_O-PRO1
PARA SER CONECTADO KJR-12B
AMARILLO
ROJO
BLANCO
AZUL
VERDE
S2S1
RT2_1
RT 1
CN23
CN24
RT 2_2
CN25
AZUL
CN13
H- PRO K1
L
-PRO
ROJO
H- PRO K2
L-PRO
NOTA: SI EL RELÉ DE PROTECCIÓN DE LA FUENTE ELÉCTRICA NO ESTÁ PRESENTE, EL CABLE A SE DEBE CONECTAR AL CABLE B.
CN29
CN28
AZUL
AZUL
C N 4 0
A B
NOTA
4 VIAS (B)
4 VIAS (A)
AZUL
AZUL
RT 3_2
XP1-2 XS1-2
(BLANCO)
XS3
CN9
CN22
C N7
CN36
(NEGRO)
CN20
CN21
SW3
TABLERO PRINCIPAL
R Y CG
( )
B
AL CONTROL DE CABLE
MARRON
NEGRO
GRIS
AZUL
CT 1
KM1
NEGRO NEGRO
AZUL
A1
A2
3
1
2
MARRON
GRIS
T2(V)
T1(U )
5
6224
NEGRO
COMP_A
21
MARRON
T3(W)
A /V
AZUL
A2
MARRON
CT 2
3
2
4
NEGRO
MARRON
GRIS
T2(V)
T1(U )
X T2
NEGRO
GRIS
AZUL
5A11
6
COMP_B
KM2
21
22
MARRON
T3(W)
A /V
AZUL
A1
MARRON
A2
CN11 CN1
3
1
2
4
NEGRO
GRIS
V
U
VENT_EXT
T1
MARRON
NEGRO GRIS AZUL
5
6
CN12
CN2 CN3
T2
MARRON
NEGRO GRIS AZUL
CT4
CT3
A1
21
KM3
22
W
Y /G
5
3
1
2
4
6
NEGRO
MARRON
2
GRIS
AZUL
22
W
U
V
FAN_IN
21
KM4
ROJO
X T1
CN6
MARRON
AMARILLO
VERDE
NEGRO
MARRON
ENERGIA
GRIS
MARRON
NEGRO
GRIS
AZUL
AZUL
ROJO
ROJO
ROJO
BLANCO
AZUL
T
AZUL
RELE DE PROTECCIÓN DE LA FUENTE
ELÉCTRICA
R S
Y
NC
COM NO
A/V
L3L2L 1
N
CÓDIGO TÍTULO
COMP_A,COMP_B VENT_EXT12 VENT_IN
KM1-KM4 T1,T2
CT1-CT4
XT1
AZUL
XT2 RT3_1,RT3_2 RT4
H-PRO
H-PRO
L-PRO
L-PRO
XS1-3
XP1-2
K1,K2
K1,K2
RT1
RT1
RT2_1RT2_2
RT2 VENT_O-PRO1-2
Compresor
Vent. exterior
Vent. interior
Contactor
Transformador
Inductor de corriente Terminal de 4 vías Terminal pequeña de 5 vías Sensor de temp. de la cañería de la unidad AB Sensor de Temp. exterior
Interruptor de alta presión Interruptor de baja presión
Conectores
Conectores
Conectores
Conectores Interruptor de protección de temp.
Sensor de Temp. interior habitación
Sensor de Temp de la tubería interior. Interr. de protección Vent. exterior
AZUL
SW
MOD
KJR-12B
3
O
KJR-25B
17
MCCH-R180N1--ACA
PARA SER CONECTADO KJR-12B
AMARILLO
ROJO
BLANCO
AZUL
VERDE
R Y CG
AL CONTROL DE CABLE
CT1
A1
3
1
2
4
NEGRO
GRIS
MARRON
AZUL
A2
T2(V)
T1(U)
( )
B
MARRON
NEGRO GRIS
AZUL
KM1
NEGRO NEGRO
5
6
41
42
MARRON
AZUL
A1
MARRON
A2
T3(W)
A/V
COMP_A
CT2
1
2
NEGRO
T1(U)
XT2
3
4
GRIS
T2(V)
MARRON
NEGRO GRIS AZUL
KM2
5
6
COMP_B
41
42
MARRON
T3(W)
A/V
AZUL
CN7
CN36
A1
MARRON
A2
1
2
NEGRO
U
3
4
GRIS
VENT_EXT
CN22
CN11 CN1
T 1
MARRON
NEGRO GRIS AZUL
5
KM3
6
W
V
CN9
R T
R
3
T
_
4
1
RT3_2
RT2_1
RT 1
XP1-2 XS1-2
(BLANCO)
CN20
(NEGRO)
CN21
CN23
CN24
CN25
XS3
TABLERO PRINCIPAL
CN12
CN2
T2
MARRON
NEGRO GRIS
AZUL
CT4
CT3
A1
1
3
5
6
2
4
MARRON
NEGRO
GRIS
A2
AZUL
U
V
A/V
VENT_IN
KM4
W
ROJO
X T 1
CN6
AMARILLO
MARRON
VERDE
RT2_2
AZUL
CN13
NEGRO
MARRON
GRIS
L 3L2L 1
ENERGIA
H-PRO K1
L-PRO
ROJO
S2S1
H-PRO K2
L-PRO
NOTA: SI EL RELÉ DE PROTECCIÓN DE LA FUENTE ELÉCTRICA NO ESTÁ PRESENTE, EL CABLE A SE DEBE CONECTAR AL CABLE B.
4 VIAS (B)
4 VIAS (A)
VENT_O-PRO1
AZUL
CÓDIGO TÍTULO
COMP_A,COMP_B VENT_EXT12 VENT_IN
KM1-KM4
T1,T2
AZUL
CT1-CT4
XT1
XT2 RT3_1,RT3_2
RT4
H-PRO L-PRO
XS1-3
XP1-2
K1,K2
K1,K2
RT1
RT1
RT2_1RT2_2
RT2 VENT_O-PRO1-2
Compresor
Vent. exterior
Vent. interior
Contactor
Transformador
Inductor de corriente Terminal de 4 vías Terminal pequeña de 5 vías
Sensor de temp. de la cañería de la unidad AB Sensor de Temp. exterior Interruptor de alta presión Interruptor de baja presión
Conectores
Conectores
Conectores
Conectores Interruptor de protección de temp.
Sensor de Temp. interior habitación
Sensor de Temp de la tubería interior. Interr. de protección Vent. exterior
AZUL
AZUL
AZUL
C N 4 0
ROJO
COM
A B
ROJO
BLANCO
AZUL
R S T
NC
AZUL
AZUL
NOTA
ROJO
NO
MARRON
NEGRO
DE LA FUENTE
CN29
CN28
CN3
AZUL
GRIS
RELE DE
PROTECCIÓN
ELÉCTRICA
A/V
N
AZUL
SW3 MODE
KJR-12B
KJR-25B
18
MCCH-R072-240N1
MCCH-R240N1--ACA
PARA SER CONECTADO KJR-12B
AMARILLO
ROJO
BLANCO
AZUL
VERDE
R Y CG
AL CONTROL DE CABLE
CT1
A1
3
1
4
2
ROJO
BLANCO
AZUL
A2
AZUL
T2(V)
T1(U)
MARRON
NEGRO
GRIS AZUL
MARRON
KM1
5
6
MARRON
COMP_A
21
22
T3(W)
( )
B
A2
AZUL
A/V
ROJO
CT2
2
BLANCO
T1(U)
XT2
3
4
AZUL
T2(V)
MARRON
NEGRO GRIS AZUL
KM2
MARRON
5A11
6
COMP_B
21
22
MARRON
T3(W)
A/V
AZUL
CN7
CN36
A1
A2
CN9
CN11 CN1
NEGRO
1
3
2
4
NEGRO
NEGRO
AZUL
VENT_EXT1
BLUE
21
KM5
22
W
A/V
S2S1
H- PRO K1L-PRO
H- PRO K2
L-PRO
RED
CN13
MARRON
MARRON
NEGRO
XT1
L1 L2 L3 N
ENERGIA
NOTA: SI EL RELÉ DE PROTECCIÓN DE LA FUENTE ELÉCTRICA NO ESTÁ PRESENTE, EL CABLE A SE DEBE CONECTAR AL CABLE B.
4 VIAS (B)
4 VIAS (A)
XT4
AZUL
CÓDIGO TÍTULO
COMP_A,COMP_B VENT_EXT12 VENT_IN
KM1-KM5 T1,T2
CT1-CT4
AZUL
XT1
XT2 XT3, XT4
RT3_1,RT3_2
RT4
H-PRO L-PRO
XS1-3
XP1-2
K1,K2
K1,K2
RT1
RT1
RT2_1RT2_2
RT2 VENT_O-PRO1-2
Jp1
Compresor
Vent. exterior
Vent. interior
Contactor
Transformador
Inductor de corriente Terminal de 4 vías Terminal pequeña de 5 vías Terminal de 2 vías
Sensor de temp. de la cañería de la unidad AB Sensor de Temp. exterior Interruptor de alta presión Interruptor de baja presión
Conectores
Conectores
Conectores
Conectores Interruptor de protección de temp.
Sensor de Temp. interior habitación
Sensor de Temp de la tubería interior. Interr. de protección Vent. exterior
Puente de conexión
AZUL
AZUL
AZUL
SW3
MODO
CN3
NEGRO
GRIS
CN28
GRIS
CN29
AZUL
AZUL
C N 4 0
A B
ROJO
BLANCO
AZUL
R S T
NC
COM NO
A/V
AZUL
AZUL
NOTA
ROJO
ROJO
KJR-12B
KJR-25B
R T
R
3
T
_
4
RT3_2
RT2_1
RT 1
CN23
CN24
RT2_2
CN25
XS3
JP1
CN22
XP1-2 XS1-2
1
( WHI TE)
( BLACK)
CN20
CN21
SW3
TABLERO PRINCIPAL
AZUL
AZUL
ROJO
A1
MARRON
A2
CN6
MARRON
CT 3
GRIS
V
AMARILLO
VERDE
MARRON
NEGRO GRIS
AZUL
CT 4
531
642
NEGRO
U
VENT_IN
CN12 CN2
T 1
T2
21
5
KM3
6
22
XT3
NEGRO
AZUL
ROJO
AZUL
A/V
ROJO
A/V
VENT_EXT2
19
24263032242630
32
TC
61.3
62.8
64.0
65.3
65.4
66.8
68.2
69.6
69.5
70.9
72.4
74.0
SC
53.1
60.3
65.3
66.6
57.1
63.6
67.8
69.6
61.1
66.9
70.2
72.7
SC
26.3
39.0
47.8
54.6
26.7
38.8
48.1
56.9
27.2
38.5
48.3
59.1
PI
7524.0
7724.0
8074.0
8467.9
7560.1
7760.1
8110.1
8504.1
7596.3
7796.3
8146.3
8540.3
TC
60.1
61.4
62.7
64.0
62.1
63.5
64.8
66.2
64.1
65.5
66.9
68.4
PI
5975.0
5692.7
6039.1
6407.2
6065.4
6096.5
6491.2
6841.2
6155.8
6500.3
6943.2
7275.1
TC
77.9
79.6
81.3
83.0
78.4
80.0
81.7
83.4
78.8
80.5
82.2
83.9
SC
25.4
37.2
46.8
56.3
25.8
38.1
48.3
58.6
26.2
38.9
49.8
61.0
SC
36.5
49.6
57.7
65.2
38.8
50.6
62.6
68.6
41.0
51.6
67.5
72.0
PI
6575.5
6819.4
7197.0
7541.0
6690.0
6934.0
7317.6
7661.6
6804.5
7048.5
7438.1
7782.1
TC
76.3
77.9
79.7
81.2
76.2
77.8
79.5
81.1
76.2
77.8
79.4
81.1
TC
57.0
58.2
59.5
60.9
58.5
59.8
61.1
62.5
60.0
61.4
62.7
64.1
SC
31.8
42.8
54.9
59.9
34.0
46.1
57.4
61.5
36.3
49.4
59.9
63.1
PI
7272.4
7599.6
7918.9
8262.9
7380.9
7649.8
8033.5
8377.4
7489.4
7700.1
8148.0
8491.9
DATOS DE DESEMPEÑO
Aplicación T1 - Capacidad de enfriamiento para 6 toneladas nominal
Flujo de aire (CFM)
Ent (DB)
16
29
35
Temperatura ambiente
40
20
23
16
20
23
16
20
2400 2600 2800
(°C)
PI 5325.4 5469.4 5710.3 5992.2 5614.7 5758.7 6011.6 6299.6 5904.0 6048.0 6313.0 6606.9
TC 74.9 76.5 78.0 79.7 75.8 77.4 79.0 80.7 76.7 78.4 80.0 81.7
SC 40.6 50.6 61.8 73.7 42.6 53.8 64.8 75.4 44.7 57.0 67.9 77.1
PI 6104.2 6279.2 6710.7 7060.7 6170.5 6345.5 6783.1 7133.1 6236.8 6411.8 6855.4 7205.4
TC 78.5 80.2 81.9 83.6 79.0 80.7 82.4 84.1 79.5 81.2 82.9 84.6
SC 52.2 57.0 58.9 61.2 54.5 59.6 61.6 64.5 56.8 62.1 64.3 67.8
PI 6273.9 6452.9 6705.8 6993.8 6418.5 6597.5 6856.5 7150.5 6563.2 6742.2 7007.2 7307.2
TC 66.8 63.9 64.6 66.3 68.0 69.5 71.0 72.4 69.3 75.0 77.3 78.5
SC 39.2 49.7 60.5 64.2 41.2 52.9 64.6 68.5 43.2 56.1 68.8 72.9
PI 7940.2 8190.2 8697.9 9097.9 7970.3 8220.3 8728.0 9128.0 8000.4 8250.4 8758.1 9158.1
TC 54.7 55.8 57.0 58.2 56.6 57.8 59.1 60.3 58.6 59.8 61.1 62.4
SC 47.7 49.9 51.7 53.1 51.8 53.4 55.9 57.5 55.8 56.9 60.2 61.9
PI 6367.6 6590.5 6968.1 7256.1 6506.2 6735.2 7112.8 7406.7 6644.8 6879.8 7257.4 7557.4
TC 65.4 66.8 68.2 69.7 67.0 68.5 69.9 71.4 68.6 70.1 71.6 73.1
24 26 30 32
46
23
16
20
23
SC 24.6 35.7 48.7 58.9 24.5 37.0 49.9 60.6 24.5 38.2 51.1 62.3
PI 8604.0 8884.0 9497.7 9885.7 8597.9 8877.9 9485.7 9879.6 8591.9 8871.9 9473.6 9873.6
TC 47.2 48.3 49.4 50.5 48.9 50.0 51.1 52.2 50.5 51.6 52.7 53.9
SC 48.8 48.5 48.8 51.2 47.1 48.3 49.8 51.6 45.4 48.0 50.8 52.1
PI 6978.7 7222.6 7440.6 7734.6 7093.2 7337.2 7561.1 7855.1 7207.7 7451.7 7681.7 7975.6
TC 74.5 76.1 77.8 79.5 70.4 72.0 73.6 75.2 66.4 67.8 69.3 70.9
SC 20.5 31.0 43.4 56.8 21.0 32.8 45.4 58.2 21.5 34.6 47.3 59.7
PI 9130.1 9430.1 10043.9 10449.9 8840.8 9134.8 9742.5 10142.5 8551.5 8839.5 9441.2 9835.2
NOTA
1. Todas las capacidades son en bruto y no se ha considerado el calor del ventilador interior. Para obtener la capacidad de enfriamiento NETA restar el calor del ventilador interior.
2. TC= capacidad total (Unidad: 1000Btu/h)
3. SC= capacidad sensible (Unidad: 1000Btu/h)
4. PI= Potencia Entrada (Unidad: Watts)
20
MCCH-R072-240N1
Capacidad de calentamiento para 6 toneladas nominal
Capacidades netas (kW)-2800 CFM
Temp. Exterior (˚C)
70%RH
-9
-6
-3
0
3
7
9
12
15
18
21
24
Pico de calent. (kW) indicado en el bulbo seco (˚C) Pico de energía total (KW) indicado en el bulbo seco (˚C)
15 20 24 27 15 20 24 27
14.2 13.7 13.4 12.9 5.6 5.9 6.1 6.3
15.7 15.2 14.8 14.3 5.9 6.2 6.4 6.6
17.4 16.9 16.4 15.9 6.2 6.5 6.7 6.9
19.3 18.8 18.2 17.7 6.6 6.8 7.1 7.3
22.8 22.1 21.4 20.8 6.9 7.2 7.4 7.7
26.8 26 25.2 24.5 7.3 7.5 7.8 8.1
28.7 27.8 27 26.2 7.4 8.2 8.7 9.2
30.4 29.5 28.6 27.7 7.7 8.6 9 9.6
32.2 31.3 30.3 29.4 7.8 8.8 9.2 9.8
34.1 33.1 32.1 31.2 8.1 8.9 9.5 10.1
36.2 35.1 34.1 33 8.2 9.1 9.6 10.1
38.3 37.2 36.1 35 8.4 9.2 10 10.3
NOTA
1. Para otros flujos de aire, ver las tablas de factor de corrección de capacidades de calor.
2. Las capacidades de calentamiento y energía están integradas para incluir los efectos de descongelamiento en la
zona de escarcha.
21
Aplicación T1 - Capacidad de enfriamiento para 8,5 toneladas nominal
Flujo de aire (CFM)
Ent (DB)
16
29
35
Temperatura ambiente
40
46
20
23
16
20
23
16
20
23
16
20
23
2400 2600 2830
(°C)
TC 72.8 74.6 76.1 77.8 77.6 79.4 81.1 82.9 82.4 84.2 86.1 88.0
SC 63.1 71.7 77.7 76.5 67.8 75.6 80.6 81.5 72.5 79.5 83.5 86.5
PI 6775.5 6920.6 7165.9 7451.2 7012.8 7157.9 7413.1 7703.3 7250.1 7395.2 7660.3 7955.5
TC 88.8 90.8 92.7 94.8 89.9 91.9 93.9 96.0 91.0 93.0 95.1 97.2
SC 48.3 60.2 73.5 87.7 50.7 64.0 77.1 89.7 53.1 67.8 80.7 91.7
PI 7405.6 7580.7 7986.6 8336.7 7460.0 7635.1 8045.9 8396.0 7514.3 7689.4 8105.3 8455.4
TC 93.1 95.2 97.3 99.4 93.7 95.8 97.9 100.0 94.3 96.4 98.5 100.6
SC 31.4 46.5 57.0 65.1 31.9 46.2 57.3 67.8 32.4 45.9 57.6 70.5
PI 8464.7 8664.8 9014.9 9410.1 8494.4 8694.5 9044.6 9439.8 8524.1 8724.2 9074.3 9469.4
TC 71.3 73.0 74.6 76.2 73.7 75.4 77.1 78.8 76.1 77.8 79.6 81.4
SC 62.0 67.8 70.1 72.9 64.7 70.8 73.3 76.8 67.4 73.8 76.5 80.7
PI 7457.3 7637.5 7892.7 8182.9 7576.0 7756.1 8016.3 8311.4 7694.6 7874.8 8139.9 8440.0
TC 79.2 76.0 76.9 79.0 80.7 82.5 84.4 86.2 82.2 89.0 91.9 93.4
SC 46.6 59.2 72.0 76.5 49.0 62.9 76.9 81.6 51.4 66.6 81.8 86.7
PI 7223.0 7288.3 7359.1 7724.0 7297.2 7494.3 7729.9 8080.0 7371.3 7700.2 8100.7 8435.9
TC 92.4 94.5 96.6 98.7 92.9 95.0 97.1 99.2 93.4 95.5 97.6 99.7
SC 30.3 44.4 55.8 67.1 30.8 45.4 57.6 69.9 31.3 46.4 59.4 72.7
PI 8906.2 9156.3 9631.9
TC 64.9 66.3 67.9 69.4 67.2 68.7 70.3 71.9 69.5 71.1 72.7 74.4
SC 56.7 59.4 61.6 63.4 61.5 63.5 66.6 68.6 66.3 67.6 71.6 73.8
PI 7636.9 7862.2 8213.0 8503.2 7750.7 7980.8 8331.7 8626.8 7864.4 8099.5 8450.3 8750.4
TC 77.6 79.4 81.1 83.0 79.5 81.3 83.1 85.0 81.4 83.2 85.1 87.0
SC 43.4 59.0 68.7 77.7 46.1 60.2 74.5 81.7 48.8 61.4 80.3 85.7
PI 7823.2 8068.3 8419.2 8764.4 7917.1 8162.3 8518.1 8863.2 8011.0 8256.2 8617.0 8962.1
TC 90.5 92.5 94.7 96.6 90.4 92.4 94.5 96.5 90.3 92.3 94.3 96.4
SC 29.4 42.6 58.1 70.2 29.3 44.1 59.5 72.2 29.2 45.6 60.9 74.2
PI 9655.2 9935.3
TC 52.8 54.2 55.5 57.0 54.7 56.1 57.5 59.0 56.6 58.0 59.5 61.0
SC 54.6 54.4 54.8 57.8 52.6 54.1 56.0 58.3 50.6 53.8 57.2 58.8
PI 8213.5 8458.6 8678.9 8974.0 8307.4 8552.6 8777.7 9072.9 8401.4 8646.5 8876.6 9171.8
TC 64.3 65.8 67.5 69.2 66.1 67.7 69.4 71.1 67.9 69.6 71.3 73.0
SC 34.5 47.7 62.1 68.0 37.2 51.6 65.0 69.9 39.9 55.5 67.9 71.8
PI 8247.1 8512.3 8868.1 9213.3 8336.1 8606.2 8962.1 9307.2 8425.1 8700.2 9056.0 9401.2
TC 85.0 87.0 89.1 91.2 80.2 82.1 84.1 86.1 75.4 77.2 79.1 81.0
SC 21. 2 33.7 48.5 64.4 21.8 35.8 50.8 66.1 22.4 37.9 53.1 67.8
PI 9958.8
10258.9
10515.9
10839.4
10032.0
10906.1
11244.5
24 26 30 32 24 26 30 3224 26 30 32
8930.9 9181.0 9656.6
9650.3 9930.4
9721.5 10016.7
10506.0
10592.2
10056.7
10901.1
10992.3
8955.7 9205.8 9681.4
9645.3 9925.4
9484.2 9774.4 10345.1
10496.1
10081.5
10896.2
10740.2
NOTA
1. Todas las capacidades son en bruto y no se ha considerado el calor del ventilador interior. Para obtener la capacidad de enfriamiento NETA restar el calor del ventilador interior.
2. TC= capacidad total (Unidad: 1000Btu/h)
3. SC= capacidad sensible (Unidad: 1000Btu/h)
4. PI= Potencia Entrada (Unidad: Watts)
22
MCCH-R072-240N1
Capacidad de calentamiento para 8,5 toneladas nominal
Capacidades netas (kW)-2830 CFM
Temp. Exterior (˚C)
70%RH
-9
-6
-3
0
3
7
9
12
15
18
21
24
Pico de calent. (kW) indicado en el bulbo seco (˚C) Pico de energía total (KW) indicado en el bulbo seco (˚C)
15 20 24 27 15 20 24 27
17 16.5 16.4 16.4 7.2 7.9 8.3 8.9
17.8 17.3 17.1 16.9 7.3 8 8.4 9
18.8 18.5 18.4 18.1 7.4 8.1 8.6 9.2
20.3 20 19.7 19.4 7.5 8.2 8.7 9.3
23.3 23.1 22.7 22.4 7.6 8.4 8.9 9.4
30.3 30 29.6 29.2 7.9 8.9 9.2 9.7
30.5 30.2 29.9 29.6 8.2 9.1 9.6 10.2
32.4 33.5 33.4 33.1 8.5 9.5 10 10.6
35 34.4 34.2 33.8 8.7 9.7 10.2 10.8
37.1 36.4 36 35.7 9 9.9 10.5 11.1
39.8 38.9 38.4 37.9 9.1 10.1 10.6 11.1
42 40.9 40.2 39.8 9.3 10.2 11 11.4
NOTA
1. Para otros flujos de aire, ver las tablas de factor de corrección de capacidades de calor.
2. Las capacidades de calentamiento y energía están integradas para incluir los efectos de descongelamiento en la
zona de escarcha.
23
Aplicación T1 - Capacidad de enfriamiento para 10 toneladas nominal
Flujo de aire (CFM)
Ent (DB)
16
29
35
Temperatura ambiente
40
46
20
23
16
20
23
16
20
23
16
20
23
3000 3250 3500
(°C)
TC 86.6 88.5 90.5 92.5 89.1 91.0 93.1 95.2 91.5 93.6 95.7 97.8
SC 71.5 73.0 74.8 76.5 77.0 78.7 80.5 82.3 82.5 84.4 86.3 88.2
PI 8302.6 8445.9 8707.6 9001.0 8400.4 8547.1 8808.9 9105.6 8498.3 8648.4 8910.1 9210.2
TC 98.7 101.0 103.2 105.6 99.8 102.0 104.3 106.6 100.8 103.0 105.3 107.6
SC 54.7 71.0 83.2 98.1 56.7 73.0 87.0 101.3 58.8 74.9 90.9 104.4
PI 8784.5 8959.6 9207.0 9557.1 8825.0 9000.1 9247.5 9597.6 8865.5 9040.6 9288.0 9638.1
TC 103.3 105.6 107.9 110.2 103.6 106.0 108.3 110.6 104.0 106.3 108.6 111.0
SC 34.4 49.0 61.1 74.8 34.9 49.7 62.4 76.0 35.4 50.5 63.8 77.2
PI 9502.6 9702.7
TC 79.5 81.4 83.2 85.0 82.1 84.0 85.9 87.8 84.8 86.7 88.7 90.6
SC 67.9 69.5 71.0 72.7 73.5 75.2 76.8 78.6 79.0 80.8 82.7 84.6
PI 8637.6 8819.3 9077.7 9367.7 8742.2 8923.9 9185.6 9479.0 8846.8 9028.5 9293.6 9590.3
TC 92.5 92.8 95.8 98.8 95.7 97.9 100.1 102.3 99.0 103.0 104.3 105.8
SC 51.7 66.8 82.7 99.3 54.7 71.1 87.3 100.1 57.7 75.4 91.9 100.8
PI 8508.3 8601.8 8890.3 9233.7 8636.5 8800.9 9059.0 9372.0 8764.7 9000.0 9227.7 9510.4
TC 102.4 104.7 107.0 109.4 102.7 104.9 107.3 109.7 102.9 105.2 107.5 109.9
SC 32.9 49.0 61.7 74.6 33.7 50.2 64.1 78.1 34.5 51.3 66.5 81.6
PI
TC 72.2 73.8 75.5 77.3 75.0 76.7 78.5 80.3 77.8 79.6 81.5 83.3
SC 64.3 65.8 67.4 68.9 69.9 71.6 73.2 74.9 75.6 77.3 79.1 80.9
PI 8967.7 9196.1 9380.1 9676.9 9079.1 9310.8 9498.2 9795.0 9190.4 9425.5 9616.3 9913.0
TC 86.3 88.2 90.3 92.4 88.5 90.5 92.6 94.7 90.8 92.8 94.9 97.0
SC 48.8 63.3 78.3 91.4 51.9 68.2 85.0 93.4 55.1 73.0 91.7 95.4
PI 9225.3 9468.7 9659.4
TC 99.4 101.7 103.9 106.2 100.1 102.4 104.6 106.9 100.8 1 03.0 105.3 107.6
SC 31.2 46.2 59.9 73.9 32.0 48.3 63.6 78.6 32.7 50.3 67.3 83.2
PI
TC 60.4 61.9 63.5 65.1 62.9 64.4 66.1 67.7 65.4 67.0 68.6 70.4
SC 60.0 61.6 63.1 64.7 61.4 63.0 64.5 66.2 62.8 64.3 66.0 67.6
PI 9314.2 9557.6 9784.3
TC 74.1 74.4 77.7 79.6 75.7 77.5 79.4 81.3 77.4 80.7 81.2 83.1
SC 40.1 56.0 73.9 75.6 43.3 60.3 76.6 78.4 46.6 64.6 79.4 81.3
PI 9819.6
TC 90.3 92.5 94.5 96.8 91.1 93.2 95.4 97.6 91.8 94.0 96.2 98.5
SC 24.5 39.1 54.2 69.2 25.1 41.5 57.8 73.8 25.7 43.9 61.4 78.4
PI
24 26 30 32 24 26 30 32 24 26 30 32
10064.0
10661.9
10834.0
10310.8
10942.0
10210.6
11134.1
10052.8
10621.8
11349.7
10275.4
11538.4
10446.1
11025.3
10006.2
11749.8
10077.
10622.1
11938.5
9516.1 9716.2
10074.2
9313.0 9559.8 9750.5
10688.9
9412.1 9658.8 9885.5
9883.7
10864.4
10320.9
10969.0
10155.5
11164.5
10066.3
10631.9
11376.7
10342.9
11572.1
10463.0
11035.4
10097.3
11776.8
10182.
10689.6
11972.2
9529.6 9729.7
10084.3
9400.8 9650.9 9841.6
10715.9
9509.9 9760.0 9986.7
9947.8
10894.7
10331.0
10996.0
10100.3
11194.8
10079.8
10642.0
11403.7
10410.3
11605.9
10479.9
11045.5
10188.4
11803.8
10286.
10757.1
12006.0
NOTA
1. Todas las capacidades son en bruto y no se ha considerado el calor del ventilador interior. Para obtener la capacidad de enfriamiento NETA restar el calor del ventilador interior.
2. TC= capacidad total (Unidad: 1000Btu/h)
3. SC= capacidad sensible (Unidad: 1000Btu/h)
4. PI= Potencia Entrada (Unidad: Watts)
24
MCCH-R072-240N1
Capacidad de calentamiento para 10 toneladas nominal
Capacidades netas (kW)-3500 CFM
Temp. Exterior (˚C)
70%RH
-9
-6
-3
0
3
7
9
12
15
18
21
24
Pico de calent. (kW) indicado en el bulbo seco (˚C) Pico de energía total (KW) indicado en el bulbo seco (˚C)
15 20 24 27 15 20 24 27
21.4 20.8 20.6 20.6 9.3 9.5 10 10.5
22.4 21.8 21.6 21.3 9.4 9.7 10.3 10.7
23.7 23.4 23.2 22.8 9.5 10 1 0.5 10.9
25.5 25.2 24.8 24.5 9.6 10.2 10.7 11.2
29.4 29.1 28.7 28.3 9.8 10.4 10.9 11.4
35.4 35 33 32.8 10.1 10.6 11.1 11.6
38.5 38 37.7 37.3 10.3 10.8 11.3 11.9
40.9 42.3 42.1 41.7 10.5 11 11.5 12.1
44.1 43.4 43.1 42.7 10.7 11.3 11.8 12.5
46.7 45.9 45.4 45 10.9 11.5 12.1 12.7
50.1 49.1 48.4 47.8 11.3 11.8 12.3 12.9
53 51.6 50.7 50.1 11.5 12 12.6 13.2
NOTA
1. Para otros flujos de aire, ver las tablas de factor de corrección de capacidades de calor.
2. Las capacidades de calentamiento y energía están integradas para incluir los efectos de descongelamiento en la
zona de escarcha.
25
TC
116.1
118.8
121.4
124.0
119.1
121.8
124.4
127.0
1 22.1
124.8
127.4
130.0
SC
65.9
84.9
101.3
117.8
68.9
87.9
104.3
120.8
71.9
90.9
107.3
123.8
PI
10196.6
10531.8
10906.2
11439.2
10455.4
10790.6
11165.0
11698.0
10714.3
11049.5
11423.9
11956.9
SC
85.4
87.5
89.4
91.4
88.4
90.5
92.4
94.4
91.4
93.5
95.4
97.4
PI
8494.5
8814.7
9240.9
9755.3
8753.4
9073.6
9499.7
10014.1
9012.2
9332.4
9758.6
10273.0
TC
119.5
122.2
124.9
127.6
122.5
125.2
127.9
130.6
125.5
128.2
130.9
133.6
SC
39.0
58.3
74.5
90.8
42.0
61.3
77.5
93.8
45.0
64.3
80.5
96.8
PI
10569.8
10920.0
11389.4
11939.4
10828.7
11178.9
11648.2
12198.2
11087.6
11437.8
11907.1
12457.1
SC
60.3
79.3
98.9
108.6
63.3
82.3
101.9
111.6
66.3
85.3
104.9
114.6
PI
11180.2
11506.8
11881.2
12414.2
11439.1
11765.6
12140.0
12673.0
11697.9
12024.5
12398.9
12931.9
TC
77.0
78.9
80.8
82.6
80.0
81.9
83.8
85.6
83.0
84.9
86.8
88.6
SC
75.3
77.2
79.0
80.8
78.3
80.2
82.0
83.8
81.3
83.2
85.0
86.8
PI
10435.3
10746.9
11242.1
11756.5
10694.2
11005.7
11500.9
12015.3
10953.0
11264.6
11759.8
12274.2
SC
32.9
52.2
71.1
89.7
35.9
55.2
74.1
92.7
38.9
58.2
77.1
95.7
PI
13295.8
13646.0
14193.0
14743.0
13554.7
13904.9
14451.9
15001.9
13813.5
14163.7
14710.7
15260.7
Aplicación T1 - Capacidad de enfriamiento para 12 toneladas nominal
Flujo de aire (CFM)
Ent (DB)
16
20
29
23
16
20
35
23
16
Temperatura ambiente
40
20
3500 3800 4100
(°C)
TC 103.6 106.0 108.4 110.7 106.6 109.0 11 1.4 113.7 109.6 112.0 114.4 116.7
SC 89.5 91.6 93.7 95.7 92.5 94.6 96.7 98.7 95.5 97.6 99.7 101.7
TC 120.6 123.4 126.1 128.7 123.6 126.4 129.1 131.7 126.6 129.4 132.1 134.7
SC 40.4 57.8 72.6 88.3 43.4 60.8 75.6 91.3 46.4 63.8 78.6 94.3
TC 95.5 97.8 100.0 102.1 98.5 100.8 103.0 105.1 101.5 103.8 106.0 108.1
TC 111.4 114.0 116.5 119.0 114.4 117.0 119.5 122.0 117.4 120.0 122.5 125.0
SC 63.5 82.7 101.6 116.4 66.5 85.7 104.6 119.4 69.5 88.7 107.6 122.4
TC 87.2 89.3 91.3 93.3 90.2 92.3 94.3 96.3 93.2 95.3 97.3 99.3
SC 81.3 83.3 85.2 87.0 84.3 86.3 88.2 90.0 87.3 89.3 91.2 93.0
TC 103.0 105.4 107.8 110.1 106.0 108.4 110.8 113.1 109.0 111.4 113.8 116.1
24 26 30 32 24 26 30 32 24 26 30 32
PI 9115.8 9427.3 9784.5 10298.9
PI 10578.5
PI 9848.5 10022.5
PI 9806.0 10117.6
10928.7
11311.7
10454.6
10457.5
11853.1
11065.2
10980.5
9374.6 9686.2 10043.3
10837.3
10107.4
10064.9
11187.5
10261.4
10376.5
11570.6
10713.4
10716.4
10557.7
12111.9
11324.1
11239.4
9633.5 9945.0 10302.2
11096.2
10366.2
10323.7
11446.4
10500.2
10635.3
11829.4
10972.3
10975.2
10816.6
12370.8
11582.9
11498.2
TC 116.5 119.2 121.8 124.4 119.5 122.2 124.8 127.4 122.5 125.2 127.8 130.4
SC 37.0 56.1 74.0 91.3 40.0 59.1 77.0 94.3 43.0 62.1 80.0 97.3
PI 12347.3
TC 92.0 94.2 96.4 98.5 95.0 97.2 99.4 101.5 98.0 100.2 102.4 104.5
SC 54.2 74.1 93.1 95.1 57.2 77.1 96.1 98.1 60.2 80.1 99.1 101.1
PI 11802.4
TC 109.9 112.5 115.0 117.5 112.9 115.5 118.0 120.5 115.9 118.5 121.0 123.5
12697.5
11982.3
13089.2
12503.4
13639.2
13036.4
12606.2
12061.3
12956.4
12241.2
13348.0
12762.3
13898.0
13295.3
12865.0
12320.1
13215.2
12500.0
13606.9
13021.1
14156.9
13554.1
46
23
16
20
23
NOTA
1. Todas las capacidades son en bruto y no se ha considerado el calor del ventilador interior. Para obtener la capacidad de enfriamiento NETA restar el calor del ventilador interior.
2. TC= capacidad total (Unidad: 1000Btu/h)
3. SC= capacidad sensible (Unidad: 1000Btu/h)
4. PI= Potencia Entrada (Unidad: Watts)
26
MCCH-R072-240N1
Capacidad de calentamiento para 12 toneladas nominal
Capacidades netas (kW)-4100 CFM
Temp. Exterior (˚C)
70%RH
-9
-6
-3
0
3
7
9
12
15
18
21
24
Pico de calent. (kW) indicado en el bulbo seco (˚C) Pico de energía total (KW) indicado en el bulbo seco (˚C)
15 20 24 27 15 20 24 27
25.6 25 24.8 24.8 10.5 11.4 11.9 12.7
26.7 26 25.8 25.5 10.6 11.5 12.1 12.9
28.1 27.7 27.5 27.1 10.7 11.6 12.3 13.1
30 29.6 29.2 28.9 10.8 11.8 12.5 13.2
34.1 33.8 33.3 32.9 11 12 12.7 13.4
40.8 40 39.3 38.7 11.4 11.9 12.9 13.8
43.7 43.2 42.8 42.4 11.8 13 13.7 14.5
46.2 47.7 47.5 47.1 12.2 13.5 14.2 15
49.6 48.9 48.6 48.1 12.5 13.8 14.5 15.3
52.4 51.5 51 50.6 12.8 14.1 14.9 15.6
56 54.9 54.2 53.5 13 14.3 15 15.7
59 57.5 56.6 56 13.3 14.5 15.5 16
NOTA
1. Para otros flujos de aire, ver las tablas de factor de corrección de capacidades de calor.
2. Las capacidades de calentamiento y energía están integradas para incluir los efectos de descongelamiento en la
zona de escarcha.
27
13000.0
Aplicación T1 - Capacidad de enfriamiento para 15 toneladas nominal
Flujo de aire (CFM)
Ent (DB)
16
29
35
Temperatura ambiente
40
46
20
23
16
20
23
16
20
23
16
20
23
4000 5000 5500
(°C)
TC 127.3 129.8 132.7 135.3 130.8 133.4 136.3 139.0 134.3 137.0 139.9 142.8
SC 106.2 108.2 110.6 112.9 113.9 116.1 118.6 121.0 121.5 124.1 126.7 129.2
PI
TC 144.3 147.3 150.4 153.6 145.8 148.8 151.9 155.0 147.2 150.2 153.3 156.4
SC 82.7 105.3 122.4 143.1 85.5 108.1 127.8 147.6 88.4 11 0.9 133.2 152.0
PI
TC 150.7 153.8 157.0 160.0 151.2 154.3 157.5 160.6 151.7 154.8 158.0 161.2
SC 54.2 74.5 91.4 110.5 54.9 75.6 93.3 112.2 55.7 76.7 95.2 113.8
PI
TC 117.3 119.9 122.4 124.8 121.1 123.6 126.2 128.7 124.8 127.3 130.0 132.7
SC 101.1 103.3 105.3 107.6 108.9 111.2 113.5 115.9 1 16.7 119.1 121.6 124.2
PI
TC 135.6 136.0 140.0 144.1 140.1 143.0 146.0 149.0 144.7 150.0 152.0 153.9
SC 78.5 99.5 121.6 144.8 82.7 105.5 128.1 145.9 86.9 111.4 134.6 147.0
PI
TC 149.5 152.5 155.7 159.0 149.9 152.9 156.1 159.3 150.2 153.2 156.4 159.7
SC 52.2 74.6 92.2 110.2 53.3 76.2 95.6 115 .2 54.3 77.7 99.0 120.1
PI
TC 107.1 109.3 111.6 114.0 111.1 113.4 115.8 118.2 115.1 117.5 120.0 122.4
SC 96.1 98.1 100.3 102.2 104.0 106.2 108.4 110.6 111.9 114.2 116.6 119.0
PI
TC 126.9 129.5 132.3 135.1 130.1 132.7 135.6 138.3 133.2 135.9 138.8 141.6
SC 74.4 94.5 115.5 133.8 78.8 101.4 124.9 136.5 83.3 108.2 134.2 139.3
PI
TC 145.3 148.3 151.4 154.5 146.3 149.3 152.4 155.5 147.2 150.2 153.3 156.4
SC 49.8 70.7 89.8 109.3 50.9 73.5 95.0 115.8 51.9 76.4 100.2 122.2
PI
TC 97.1 99.0 101.3 103.3 100.6 102.6 104.9 107.0 104.0 106.2 108.5 110.7
SC 96.6 98.6 100.7 102.8 98.5 100.6 102.7 104.9 100.4 102.5 104.7 106.9
PI
TC 116.3 116.5 121.2 123.7 118.6 121.0 123.6 126.1 120.8 125.4 126.0 128.5
SC 68.6 90.8 115.8 118.1 73.2 96.8 119.6 122.0 77.8 102.8 123.5 126.0
PI
TC 139.0 141.8 144.7 147.7 140.0 142.9 145.9 148.9 141.1 144.0 147.1 150.1
SC 46.8 67.2 88.2 109.1 47.6 70.6 93.2 115.5 48.5 73.9 98.3 122.0
PI
24 26 30 32 24 26 30 32 24 26 30 32
10063.2
11682.2
12280.0
10131.7
11768.6
13188.3
11661.8
13553.2
15297.1
13281.6
14941.3
17280.0
10360.5
12017.2
12630.0
10440.4
11661.0
13527.0
11959.1
13865.5
15647.1
13578.9
15060.6
17630.0
10811.1
12490.6
13114.7
11072.6
12440.7
14227.3
12387.0
14350.2
16154.5
14018.2
15726.9
18126.1
11311.4
13023.6
13642.0
11561.6
12951.0
14788.6
12898.7
14871.9
16704.5
14518.5
16248.5
18676.1
10392.2
11818.4
12325.4
10483.5
12199.8
13222.4
12036.3
13848.3
15387.9
13610.7
15156.9
17382.1
10700.9
12153.4
12675.4
10792.2
12330.5
13561.0
12344.9
14171.9
15737.9
13919.3
15480.5
17732.1
11151.5
12626.7
13160.1
11435.7
13008.1
14261.3
12784.2
14656.6
16245.3
14358.6
15953.9
18239.5
11663.2
13159.7
13698.7
11936.0
13416.3
14822.7
13295.9
15178.2
16795.3
14870.3
16475.5
18789.5
10721.3
11954.6
12370.8
10835.3
12631.0
13256.4
12410.7
14143.3
15478.7
13939.7
15372.5
17484.3
11041.3
12289.6
12720.8
11144.0
13595.1
12730.7
14478.3
15828.7
14259.7
15900.4
17834.3
11492.0
12762.9
13205.5
11798.9
13575.5
14295.4
13181.4
14963.0
16336.1
14699.0
16180.8
18353.0
12015.0
13295.9
13755.5
12310.5
13881.5
14856.7
13693.0
15484.6
16886.1
15222.0
16702.5
18903.0
NOTA
1. Todas las capacidades son en bruto y no se ha considerado el calor del ventilador interior. Para obtener la capacidad de enfriamiento NETA restar el calor del ventilador interior.
2. TC= capacidad total (Unidad: 1000Btu/h)
3. SC= capacidad sensible (Unidad: 1000Btu/h)
4. PI= Potencia Entrada (Unidad: Watts)
28
MCCH-R072-240N1
Capacidad de calentamiento para 15 toneladas nominal
Capacidades netas (kW)-5500 CFM
Temp. Exterior (˚C)
70%RH
-9
-6
-3
0
3
7
9
12
15
18
21
24
Pico de calent. (kW) indicado en el bulbo seco (˚C) Pico de energía total (KW) indicado en el bulbo seco (˚C)
15 20 24 27 15 20 24 27
30.6 30 29.8 29.8 11.8 12.7 13.2 14
31.7 31 30.8 30.5 11.9 12.8 13.4 14.2
33.1 32.7 32.5 32.1 12 12.9 13.6 14.4
35 34.6 34.2 33.9 12.1 13.1 13.8 14.5
39.1 38.8 38.3 37.9 12.3 13.3 14 14.7
45.8 45 44.3 43.7 12.7 13.2 14.2 15.1
48.7 48.2 47.8 47.4 13.1 14.3 15 15.8
51.2 52.7 52.5 52.1 13.5 14.8 15.5 16.3
54.6 53.9 53.6 53.1 13.8 15.1 15.8 16.6
57.4 56.5 56 55.6 14.1 15.4 16.2 16.9
61 59.9 59.2 58.5 14.3 15.6 16.3 17
64 62.5 61.6 61 14.6 15.8 16.8 17.3
NOTA
1. Para otros flujos de aire, ver las tablas de factor de corrección de capacidades de calor.
2. Las capacidades de calentamiento y energía están integradas para incluir los efectos de descongelamiento en la
zona de escarcha.
29
16679.4
Aplicación T1 - Capacidad de enfriamiento para 20 toneladas nominal
Flujo de aire (CFM)
Ent (DB)
29
35
Temperatura ambiente
40
46
16
20
23
16
20
23
16
20
23
16
20
23
6400 7000 7600
(°C)
TC 185.6 188.0 196.5 207.7 190.7 193.1 201.6 212.8 195.8 198.2 206.7 217.9
SC 148.8 176.8 188.5 199.2 153.9 181.9 193.6 204.3 159.0 187.0 198.7 209.4
PI
TC 208.2 210.8 213.3 216.3 213.3 215.9 218.4 221.4 218.4 221.0 223.5 226.5
SC 118.1 144.6 170.0 196.5 123.2 149.7 175.1 201.6 128.3 154.8 180.2 206.7
PI
TC 220.0 224.3 227.3 230.1 225.1 229.4 232.4 235.2 230.2 234.5 237.5 240.3
SC 80.8 109.1 132.4 154.6 85.9 114.2 137.5 159.7 91.0 119.3 142.6 164.8
PI
TC 173.9 178.2 186.8 199.3 179.0 183.3 191.9 204.4 184.1 188.4 197.0 209.5
SC 141.7 169.9 181.1 193.2 146.8 175.0 186.2 198.3 151.9 180.1 191.3 203.4
PI
TC 194.9 197.8 200.7 204.8 200.0 202.9 205.8 209.9 205.1 208.0 210.9 215.0
SC 112.6 139.1 165.7 192.2 117.7 144.2 170.8 197.3 122.8 149.3 175.9 202.4
PI
TC 214.5 217.2 220.1 223.1 219.6 222.3 225.2 228.2 224.7 227.4 230.3 233.3
SC 77.1 104.9 129.8 153.2 82.2 110.0 134.9 158.3 87.3 115.1 140.0 163.4
PI
TC 161.6 166.0 174.6 188.7 166.7 171.1 179.7 193.8 171.8 176.2 184.8 198.9
SC 135.1 159.2 167.4 181.0 140.2 164.3 172.5 186.1 145.3 169.4 177.6 191.2
PI
TC 185.6 188.6 192.8 194.3 190.7 193.7 197.9 199.4 195.8 198.8 203.0 204.5
SC 106.5 133.5 160.2 188.2 111.6 138.6 165.3 193.3 116.7 143.7 170.4 198.4
PI
TC 210.9 212.5 214.0 215.4 216.0 217.6 219.1 220.5 221.1 222.7 224.2 225.6
SC 73.2 100.4 126.3 150.5 78.3 105.5 131.4 155.6 83.4 110.6 136.5 160.7
PI
TC 141.2 146.9 161.1 175.3 146.3 152.0 166.2 180.4 151.4 157.1 171.3 185.5
SC 123.0 142.2 156.1 169.7 128.1 147.3 161.2 174.8 133.2 152.4 166.3 179.9
PI
TC 168.1 168.0 172.4 175.3 173.2 176.0 177.5 180.4 178.3 184.0 182.6 185.5
SC 104.5 121.8 148.4 175.3 109.6 126.9 153.5 180.4 114.7 132.0 158.6 185.5
PI
TC 190.5 193.5 196.5 197.8 195.6 198.6 201.6 202.9 200.7 203.7 206.7 208.0
SC 62.9 90.0 116.8 142.8 68.0 95.1 121.9 147.9 73.1 100.2 127.0 153.0
PI
24 26 30 32 24 26 30 32 24 26 30 32
13087.1
15361.3
16528.4
14883.2
16657.4 16915.0 19189.5 19574.9 17497.9 17757.5
18324.5
16679.4
18953.5
21383.9
18759.7
20893.2
23197.7
13343.7
15617.9
16785.0
15139.8
18581.1
16936.0
19210.1
21640.5
19016.3
20986.5
23454.3
15919.1
18193.3
19060.4
17415.3
20606.6
18961.4
21185.6
23438.0
20813.8
22897.3
25101.8
16204.6
18478.8
19445.9
17800.8
21092.0
19446.9
21671.1
24023.5
21399.3
23482.8
25787.3
13977.6
16251.8
17368.9
15723.7
19115.0
17469.9
19744.0
22124.4
19500.2
21633.7
23888.2
14237.2
16511.4
17628.5
15983.3
19374.6
17729.5
20003.6
22384.0
19759.8
21893.3
24147.8
16404.4
18678.6
19545.7
17900.6
19674.7 20010.2 18338.4 18600.0 20160.0 20445.5
21091.9
19446.7
21670.9
23923.3
21299.1
23382.6
25587.1
16689.9
18964.0
19881.2
18236.0
21477.3
19832.2
22056.3
24358.8
21734.6
23818.1
26072.5
14868.1
17142.3
18209.4
16564.2
19905.5
18260.4
20534.5
22864.9
20240.7
22374.2
24578.7
15130.7
17404.9
18472.0
16826.8
20168.1
18523.0
20797.1
23127.5
20503.3
22800.1
24841.3
16889.7
19163.9
20031.0
18385.9
21577.1
19932.0
22156.2
24408.6
21784.4
23867.9
26072.4
17175.2
19449.3
20316.5
18671.3
21862.6
20217.5
22441.6
24694.1
22069.8
24153.4
26357.8
NOTA
1. Todas las capacidades son en bruto y no se ha considerado el calor del ventilador interior. Para obtener la capacidad de enfriamiento NETA restar el calor del ventilador interior.
2. TC= capacidad total (Unidad: 1000Btu/h)
3. SC= capacidad sensible (Unidad: 1000Btu/h)
4. PI= Potencia Entrada (Unidad: Watts)
30
MCCH-R072-240N1
Capacidad de calentamiento para 20 toneladas nominal
Capacidades netas (kW)-7600 CFM
Temp. Exterior (˚C)
70%RH
-9
-6
-3
0
3
7
9
12
15
18
21
24
Pico de calent. (kW) indicado en el bulbo seco (˚C) Pico de energía total (KW) indicado en el bulbo seco (˚C)
15 20 24 27 15 20 24 27
37.7
39.7
42.2
45.6
53
65.5
70.3
74.8
80.9
85.9
92.4
97.8
36.6
38.4
41.5
44.9
52.4
64
69.4
77.5
79.7
84.4
90.5
95.2
36.2
38
41.2
44.2
51.6
59.9
68.6
77.2
79.1
83.4
89.2
93.5
36.2
37.6
40.4
43.7
50.9
59.5
67.9
76.4
78.2
82.7
88
92.4
15.9
16
16.2
16.3
16.7
17.3
18
18.7
19.2
19.7
20
20.6
17.3
17.6
1 7.7
18
18.3
19.5
20
20.9
21.4
22
22.3
22.6
18.2
18.6
18.9
19.2
19.6
20.3
21.3
22.1
22.6
23.3
23.4
24.3
NOTA
1. Para otros flujos de aire, ver las tablas de factor de corrección de capacidades de calor.
2. Las capacidades de calentamiento y energía están integradas para incluir los efectos de descongelamiento en la
zona de escarcha.
19.6
19.9
20.3
20.4
20.7
21.4
22.6
23.4
24
24.4
24.7
25.1
31
del evaporador
del condensador
RNC
IPT
23.5
28.9
33.2759.7
5.65
1
7.22
1.6213.65
0.83
1
29.4
36.5
43.7
121.2
14.3
8.08
1
7.18
1.6113.93
0.88
1
29.6
36.3
47.2628.8
5.1322.90
1.3913.93
0.88
1
30.2
37.3
49.4669.6
5.723.50
1.8412.51
0.98
1
57.4
68.1
90.6
139
16.6
9.1626.60
3.0313.53
0.80
2
DATOS ELÉCTRICOS
Diámetro de
Suministro de energía Compresor
Modelo
MCCH-R072N1--ACA MCCH-R100N1--ACA MCCH-R120N1--ACA MCCH-R140N1--ACA MCCH-R180N1--ACA MCCH-R240N1--ACA
MCA: Aamperaje mínimo del circuito MFA: Amperaje máximo de fusible
RNC: Corriente de funcionamiento
MCA TOCA MFA STC RNC IPT Cant. RNC IPT Cant.
41.5 52.9 66.4 64+139 8.3+16.6 4.75+9.16 1+1 4.84 2.03 1 3.66 0.83 1
TOCA: Amperaje total de sobre-corriente (A) STC: Corriente de encendido (A)
IPT: Entrada (kW)
DATOS DEL DESEMPEÑO DEL VENTILADOR
Opciones del impulsor del ventilador
MOTOR VENTILADOR
Suministro
de energía
380-415V
3N~ 50Hz
Capacidad
nominal (Ton)
8.5 2 1400 4.53~5.25 821 918 8.35
10 2 1400 4.53~5.25 931 1016 7.48
12.5 4 1420 4.53~5.25 769 871 8.82
15 5.3 1440 4.53~5.25 949 1112 7.48
17.5 5.3 1440 4.53~5.25 927 1045 9.84
20 5.3 1440 4.53~5.25 1081 1284 5.91
25 7.3 1440 4.53~5.25 925 1088 7.09
30 7.3 1440 4.53~5.25 1022 1195 6.30
HP RPM
inclinación de
la polea (pulg.)
Rango de velocidad (RPM)
Mín. Máx.
Motor del ventilador
Motor del ventilador
(c/u)
Diámetro de
inclinación de
la polea (pulg.)
(c/u)
Cant.
Ejemplo para selección del proceso
Los siguientes datos se refieren a los puntos de diseño
nominal para el modelo de 8.5 toneladas nominal:
Flujo de aire (CFM)=3520CFM, Presión estática externa (ESP)=75Pa Velocidad del ventilador (RPM)=862, Entrada de energía (W)=1405, Numero de giros (N)=1 Para aumentar ESP a 100Pa, pero mantener el índice de flujo de aire a 3500CFM, por favor siga los sigu-
ientes pasos: Paso 1: seleccione el punto nuevo deseado.
De la tabla de datos, seleccione el punto que cumpla con ambos requisitos (ESP=100Pa e índice de flujo de
aire (cercano o igual a)=3500CFM).
Paso 2: lea la velocidad del ventilador (RPM), Entrada de energía (W):
32
Flujo de aire (CFM)=3483CFM, Velocidad del ventilador (RPM)=89, Entrada de energía (W)=1400 Paso 3: lea el número de giros para la inclinación
variable de la polea.
De manera similar, use esta válvula RPM para leer el número de giros (N) remitiéndose a la tabla de “Datos de Inclinación Variable de la Polea del Motor”. La
inclinación variable de la polea para el motor se deberá
ajustar a este “N” con el fin de lograr el punto deseado (ESP=100Pa e índice de flujo de aire=3483CFM). Por ejemplo de la tabla, nº de giros (N)=0.25 con el fin de obtener 3483CFM. Primero ajustar la polea del motor a giros 0. Luego, realizar un giro 0.25 en la polea. Comprobar la dimensión “X” que representa el
espacio de regulación de la polea del motor. En este
caso, X=1mm.
MCCH-R072-240N1
Modelo 6 toneladas nominal
Presión estática (Pa) Alta velocidad Velocidad Media Velocidad baja
Velocidad del ventilador (RPM) 1001 901 810
0
50
80
100
150
200
250
Entrada de energía (W) 1665 1386 1164 Flujo de aire (CFM) 3001 2647 2356 Velocidad del ventilador (RPM) 1063 972 899 Entrada de energía (W) 1607 1341 1133 Flujo de aire (CFM) 2909 2564 2270 Velocidad del ventilador (RPM) Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM) 1122 1047 977 Entrada de energía (W) 1526 1280 1079 Flujo de aire (CFM) 2759 2401 2105 Velocidad del ventilador (RPM) 1173 1106 / Entrada de energía (W) 1452 1230 / Flujo de aire (CFM) 2560 2250 / Velocidad del ventilador (RPM) 1219 1162 / Entrada de energía (W) 1375 1182 / Flujo de aire (CFM) 2367 2109 / Velocidad del ventilador (RPM) 1265 / / Entrada de energía (W) 1305 / / Flujo de aire (CFM) 2182 / /
1098
1582
2825
1016 946
1317 1120
2503 2190
Modelo 8,5 toneladas nominal
Presión estática (Pa) Alta velocidad Velocidad Media Velocidad baja
1035 936 844
1716 1432 1197
3074 2697 2403
1081 991 909
1652 1409 1160
2981 2596 2284
1110
1650
2951
1127 1051 984
1591 1377 1126
2825 2438 2146
1173 1110 /
1525 1338 /
2657 2313 /
1217 1165 /
1449 1281 /
2483 2187 /
1263 / /
1420 / /
2331 / /
1026 954
1360 1137
2574 2223
0
50
80
100
150
200
250
Velocidad del ventilador (RPM) Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM) Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM) Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM) Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM) Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM) Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM) Entrada de energía (W) Flujo de aire (CFM)
33
Modelo 10 toneladas nominal
(Pa)
N
0
0.25
0.5
0.7511.25
1.5
1.75
2
X
0.511.522.533.544.5
896
887
876
866
855
847
839
830
821
4320
4213
4166
4130
4094
4041
3988
3946
3905
899
890
878
867
857
849
842
849
823
4134
4035
3987
3943
3899
3855
3810
3761
3713
1630
1560
1550
1515
1480
1420
1360
1310
1260
3947
3858
3808
3756
3705
3669
3632
3577
3521
1555
1485
1467
1436
1405
1345
1285
1235
1185
907
896
885
876
866
858
849
858
828
1470
1400
1390
1360
1330
1265
1200
1150
1100
910
900
886
877
869
860
852
860
830
1375
1310
1295
1265
1235
1175
1115
1065
1015
3362
3266
3206
3122
3039
3005
2971
2901
2831
913
903
887
879
871
863
854
863
832
3141
3048
2984
2924
2864
2795
2727
2649
2570
1170
1115
1095
1068
1040
945
850 //
2851
2761
2683
2619
2555
2325
2094 //
1060
1010
990
965
940
805
670//
ESP
Velocidad del ventilador (RPM)
0
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
25
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
50
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
75
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
100
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
125
Entrada de energía (W) Flujo de aire (CFM)
Velocidad del ventilador (RPM)
150
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM) Entrada de energía (W)
175
Flujo de aire (CFM) Velocidad del ventilador (RPM)
200
Entrada de energía (W) Flujo de aire (CFM)
1790 1720 1710 1665 1620 1560 1500 1445 1390
1710 1640 1630 1590 1550 1490 1430 1378 1325
902 893 880 869 858 851 844
904 896 880
3770 3675 3620 3570 3520 3470 3420 3364 3307
3582 3483 3428 3321 3215 3215 3215 3154 3092
1280 1220 1200 1170 1140 1085 1030 980 930
915 906 892 883 874 865 857 / /
918 909 897 887 876 868 859 / /
2560 2473 2383 2315
871 862 854 847 854 827
2246 1854 1462 / /
851 825
NOTA
1. Leyenda: X: Espacio de regulación de la polea del motor (mm); N: número de giros; ESP: presión estática externa (Pa).
2. Punto de ajuste de fábrica de la INCLINACIÓN DE LA POLEA: la tabla, nº de giros (N)=1.5;
3. Los datos en negrita expresan los puntos de ajuste de prueba de desempeño;
4. Los datos sombreados representan el índice de flujo de aire.
34
MCCH-R072-240N1
Modelo 12 toneladas nominal
(Pa)
N
0
0.25
0.5
0.7511.25
1.5
1.75
2
X
0.511.522.533.544.5
ESP
Velocidad del ventilador (RPM)
0
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
25
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
50
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
75
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
100
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
125
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
150
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
175
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
200
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
225
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
250
Entrada de energía (W) Flujo de aire (CFM)
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
1009
2050
3830
1011
1945
3656
1012
1840
3481
1014
1725
3292
1016
1610
3104
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
989
1980
3953
991
1880
3778
993
1775
3586
995
1670
3394
996
1545
3148
998
1420
2902
/
/
/
/
/
/
/
/
/
/
/
/
986
2000
4129
989
1960
4065
991
1865
3891
994
1770
3718
997
1660
3517
1000
1550
3316
1002
1425
3048
/
/
/
/
/
/
/
/
/
981
1998
4214
984
1900
4052
987
1833
3927
990
1738
3748
992
1638
3549
995
1530
3337
/
/
/
/
/
/
/
/
/
/
/
/
977
1990
4320
980
1915
4183
982
1800
3974
985
1705
3789
988
1 610
3605
990
1505
3381
993
1400
3157
/
/
/
/
/
/
/
/
/
969
2010
4442
972
1915
4272
975
1843
4127
977
1730
3905
980
1635
3719
983
1540
3532
/
/
/
/
/
/
/
/
/
/
/
/
962
2020
4571
964
1930
4398
967
1840
4224
970
1770
4072
972
1660
3835
975
1565
3648
978
1470
3460
/
/
/
/
/
/
/
/
/
/
/
/
946
1945
4500
969
1855
4323
972
1765
4146
975
1695
3997
977
1590
3771
980
1495
3579
983
1400
3386
/
/
/
/
/
/
/
/
/
/
/
/
931
1870
4428
933
1780
4248
935
1690
4067
937
1620
3922
938
1520
3707
940
1425
3509
942
1330
3312
/
/
/
/
/
/
/
/
/
/
/
/
NOTA
1. Leyenda: X: Espacio de regulación de la polea del motor (mm); N: número de giros; ESP: presión estática externa (Pa).
2. Punto de ajuste de fábrica de la INCLINACIÓN DE LA POLEA: la tabla, nº de giros (N)=1.5;
3. Los datos en negrita expresan los puntos de ajuste de prueba de desempeño;
4. Los datos sombreados representan el índice de flujo de aire.
35
0
0.25
0.5
0.7511.25
1.5
1.75
2
0.511.522.533.544.5
2.25
2.50
5
5.5
Modelo 15 toneladas nominal
(Pa)
N
X
ESP
Velocidad del ventilador (RPM)
0
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
25
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
50
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
75
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
100
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
125
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
150
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
175
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM) Entrada de energía (W)
200
Flujo de aire (CFM) Velocidad del ventilador (RPM)
225
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
250
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
275
Entrada de energía (W) Flujo de aire (CFM)
857 849 840 828 816 806 795 784 774 772 769
3530 3445 3360 3225 3090 3000 2910 2810 2710 2620 2530
6773 6718 6662 6575 6487 6395 6302 6230 6158 6103 6049
858 850 841 829 817 807 796 785 775 772 770
3415 3323 3230 3103 2975 2878 2780 2690 2600 2513 2425
6571 6503 6435 6354 6272 6176 6079 6004 5929 5872 5815
859 851 842 830 818 808 797 787 776 773 770
3300 3200 3100 2980 2860 2755 2650 2570 2490 2405 2320
6368 6288 6208 6133 6057 5956 5856 5778 5699 5641 5582
861 852 843 831 819 809 798 788 777 774 771
3175 3078 2980 2868 2755 2643 2530 2455 2380 2278 2175
6151 6069 5987 5901 5814 5711 5608 5534 5461 5363 5265
862 853 844 832 821 810 799 789 778 775 772
3050 2955 2860 2755 2650 2530 2410 2340 2270 2150 2030
5933 5850 5766 5669 5571 5465 5359 5291 5222 5085 4948
863 854 845 833 822 811 800 790 779 776 773
2900 2800 270
0 2583 2465 2358 2250 2183 2115 1983 1850
5645 5538 5432 5361 5290 5179 5067 4977 4887 4694 4500
864 855 846 834 823 812 801 791 780 777 774
2800 2700 2600 2475 2350 2245 2140 2075 2010 1860 1710
5456 5347 5238 5169 5101 4978 4856 4754 4652 4398 4144
865 856 847 835 824 813 802 792 781 778 774
2635 2535 2435 2323 2210 2103 1995 1925 1855 1713 1570
5187 5066 4946 4870 4794 4656 4519 4397 4275 4031 3788
866 857 848 836 825 814 804 793 782 / /
2470 2370 2270 2170 2070 1960 1850 1775 1700 / /
4917 4786 4654 4571 4488 4335 4182 4040 3898 / /
868 859 849 837 826 815 805 794 783 / /
2295 2203 2110 2000 1890 1788 1685 1608 1530 / /
4575 4434 4293 4187 4082 3922 3763 3622 3481 / /
869 860 850 838 827 816 806 795 784 / /
2120 2035 1950 1830 1710 1615 1520 1440 1360 / /
4232 4082 3932
3804 3676 3510 3344 3204 3064 / /
870 861 851 839 828 / / / / / /
1950 1855 1760 1675 1590 / / / / / /
3816 3674 3533 3423 3314 / / / / / /
NOTA
1. Leyenda: X: Espacio de regulación de la polea del motor (mm); N: número de giros; ESP: presión estática externa (Pa).
2. Punto de ajuste de fábrica de la INCLINACIÓN DE LA POLEA: la tabla, nº de giros (N)=1.5;
3. Los datos en negrita expresan los puntos de ajuste de prueba de desempeño;
4. Los datos sombreados representan el índice de flujo de aire.
36
MCCH-R072-240N1
0
0.25
0.5
0.7511.25
1.5
1.75
2
0.511.522.533.544.5
2.25
2.50
5
5.5
Modelo 20 toneladas
(Pa)
N
X
ESP
Velocidad del ventilador (RPM)
0
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
25
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
50
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
75
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
100
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
125
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
150
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM) Entrada de energía (W)
175
Flujo de aire (CFM) Velocidad del ventilador (RPM)
200
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
225
Entrada de energía (W) Flujo de aire (CFM) Velocidad del ventilador (RPM)
250
Entrada de energía (W) Flujo de aire (CFM)
/ / 994 987 980 971 961 953 944 936 927
/ / 4751 4857 4962 4643 4323 4216 4109 3960 3811
/ / 9837 9896 9955 9722 9489 9498 9507 9346 9185
/ / 994 988 981 972 963 954 946 937 928
/ / 4580 4683 4787 4494 4202 4078 3955 3809 3664
/ / 9575 9635 9695 9506 9317 9264 9211 9041 8871
1010 1003 995 988 982 973 965 956 947 939 930
4581 4495 4408 4510 4612 4346 4080 3940 3800 3659 3517
9591 9451 9312 9373 9434 9290 9145 9030 8915 8736 8557
1012 1004 997 990 983 975 966 958 949 940 931
4392 4313 4235 4338 4442 4181 3920 3777 3635 3495 3356
9307 9153 8998 9067 9136 8999 8861 8729 8597 8421 8246
1013 1005 998 991 984 976 968 959 951 942 933
4202 4132 4061 4166 4271 4015 3759 3614 3469 3332 3194
9024 8854 8683 8761 8839 8708 8578 8429 8279 8107 7934
1015 1007 999 992 985 977 969 961 952 943 934
4005 393
4 3864 3967 4071 3810 3550 3404 3258 3127 2996
8684 8510 8336 8421 8507 8350 8194 8027 7860 7684 7507
1018 1009 1000 994 987 979 971 962 954 945 935
3807 3737 3667 3769 3870 3605 3340 3193 3046 2922 2797
8345 8167 7989 8082 8175 7992 7809 7625 7441 7261 7081
1019 1011 1002 995 988 980 972 964 955 946 937
3570 3509 3448 3548 3649 3374 3100 2950 2801 2682 2564
7899 7719 7539 7648 7757 7518 7279 7093 6907 6715 6522
1021 1012 1004 998 992 983 974 965 957 947 938
3332 3281 3229 3328 3427 3143 2859 2707 2555 2443 2330
7454 7272 7090 7215 7339 7044 6748 6561 6374 6169 5963
1033 1019 1006 1000 994 / / / / / /
3042 3135 3229 3128 3026 / / / / / /
6817 6953 7090 6696 6303 / / / / / /
1045 / / / / / / / / / /
2751 / / / / / / / / / /
6180
/ / / / / / / / / /
NOTA
1. Leyenda: X: Espacio de regulación de la polea del motor (mm); N: número de giros; ESP: presión estática externa (Pa).
2. Punto de ajuste de fábrica de la INCLINACIÓN DE LA POLEA: la tabla, nº de giros (N)=1.5;
3. Los datos en negrita expresan los puntos de ajuste de prueba de desempeño;
4. Los datos sombreados representan el índice de flujo de aire.
37

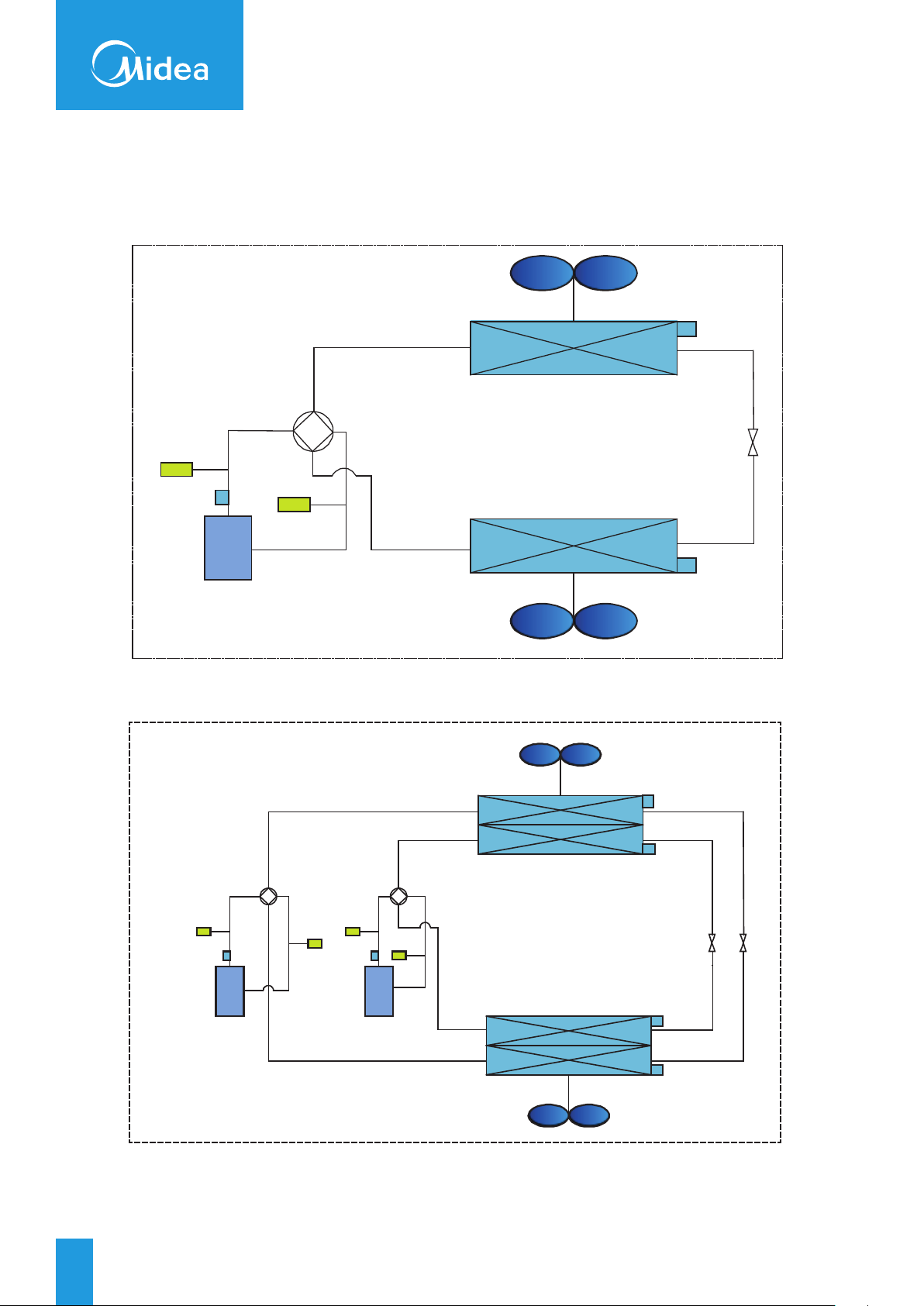

DIAGRAMA DEL CICLO DEL REFRIGERANTE
6 y 8,5 toneladas nominal
Modelo bomba de calor
T3
Interruptor de
alta presión
TP
Interruptor de
Comp
baja presión
10, 12, 15 y 20 toneladas nominal
Válvula de 4 vías
Condensador
Pistón
Evaporador
T2
T3
Válvula de 4 vías
Interruptor
de alta presión
TP
Comp A
TP: Sensor de temperatura de descarga del compresor en el sistema. T2: Sensor de temperatura de la serpentina interior en el sistema. T3: Sensor de temperatura de la serpentina exterior en el sistema.
38
MCCH-R072-240N1
Interruptor de
alta presión
Interruptor de
baja presión
Válvula de 4 vías
TP
Comp B
Interruptor de baja presión
Condensador
Evaporador
T3
T2
T2
Pistón
Pistón
LÍMITE DE OPERACIÓN
Modo
Modo
Aplicación T1
Temperatura exterior (°C DB)
Temperatura
Modo Enfriamiento
50
45
40
35
30
25
20
15
10
5
10 15 20 25 30 35
Condición operativa de frío
Temperatura interior (°C DB)
Temperatura exterior Temperatura interior
10°C~46°C
17°C~31°C
30
25
20
15
10
5
0
-5
Temperatura exterior (°C DB)
-10
-15
Temperatura
Modo Calentamiento
Condición operativa de calor
0-5
Temperatura interior (°C DB)
10 15 20 25 30 355
Temperatura exterior Temperatura interior
-9.4°C~24°C
0°C~31°C
NOTA
La humedad relativa del ambiente es menor a 80%. Si la unidad opera por encima de este valor, la superficie de la unidad puede
atraer con condensación.
39
INSTALACIÓN
12.1 Izaje
Los cables de elevación deben tener la capacidad
adecuada para resistir 3 veces el peso de la unidad.
Antes de levantarla, por favor verifique y asegúrese que los ganchos estén sostenidos firmemente a la
unidad y los ángulos de elevación no sean menores a 60º.
Se deberá utilizar paños o cartón como contacto entre la unidad y los cables de elevación. Los cables de
elevación estarán enroscados al gancho para evitar
que los cables se resbalen debido el peso desbal­anceado. Durante la elevación, está prohibido
permanecer debajo de la unidad.
Esparcidor de barras
60°
12.2 Espacio para el mantenimiento
1. El espacio recomendado para las instalaciones de
una unidad se ilustran en la siguiente figura. Estos requerimientos mínimos no son solo una consid-
eración importante al decidir la ubicación de la
unidad, sino también son esenciales para garantizar un adecuado mantenimiento, capacidad máxima y eficiencia operativa pico.
Unidad: mm
≥ 1000
≥ 1000
Espacio de aire superior ≥ 3000
≥ 1000
13.3 Unidades de techo
Para las aplicaciones en el techo se deben utilizar una estructura y conductos fabricados de acuerdo al si­guiente procedimiento:
1. La estructura se debe abulonar o soldar al techo. Se requieren tapajuntas.
2. El orificio del techo debe estar listo antes de la
instalación de la unidad.
3. Asegurar los conductos al techo.
4. Colocar la unidad sobre la estructura o el borde del techo.
5. Asegurar la unidad a la estructura o borde del techo.
6. Aislar todo el trazado de conductos exteriores de la estructura con, por lo menos, (2) pulgadas de aislación y luego impermeabilizar. Deberá existir un
sello impermeable en el lugar de entrada del conducto a la estructura.
7. Complete la instalación de acuerdo a las instruc­ciones.
2. Cualquier reducción en el espacio de la unidad
indicada en estas ilustraciones pueden originar una
falta de flujo de la serpentina del condensador o la
re-circulación de aire cálido del condensador.
40
MCCH-R072-240N1
Aplicación típica de techo con estructura
13.4 A nivel del piso – Unidades horizontales
Para las instalaciones a nivel del piso la unidad se
deberá colocar sobre un pad del mismo tamaño o mayor al tamaño de la unidad. La unidad deberá estar
nivelada sobre el pad. El pad no deberá estar en
contacto con la estructura. Asegúrese que la porción exterior de los conductos de aire de suministro y
retorno son los más cortos posibles.
La instalación se realizará de acuerdo al siguiente
procedimiento:
1) Coloque la unidad sobre el pad.
13.5 Instalación de la cañería de desagüe del con-
densador
2) Coloque los conductos de aire de retorno y sumi-
nistro a la unidad.
3) Aísle todo el trazado exterior de conductos de la estructura con, por lo menos, 2 pulgadas de aislación e impermeabilización. Deberá existir un
sellado impermeable en el lugar donde los conduc­tos ingresan a la estructura.
4) Complete la instalación de acuerdo a las instruc­ciones.
Instalación típica sobre nivel del piso
Orificio de conexión del desagüe
Salida del desagüe
Anillo elástico de fijación
Cañería de desagüe
30 toneladas nominal 0<X≤20
X mm
Otros 20≤X≤40
13.6 Trazado de conductos
1. Conectar el trazado de conductos horizontales a la unidad
1) Todo el trazado de conductos del acondicionador de aire deben contar con aislación para reducir las
pérdidas de calor y frío del conducto. Utilizar un mínimo de dos pulgadas de aislación con una barrera de vapor. El trazado de conductos exterior debe ser impermeable entre la unidad y el edificio.
2) Cuando conecte el trazado de conductos a la
unidad horizontal, realice una conexión hermética flexible para evitar la transmisión de ruido desde la unidad a los conductos. La conexión flexible debe
ser interior y hecha de lona pesada.
41
NOTA
No coloque la lona tirante entre los conductos
sólidos.
Unidad
Selección del tamaño de los cables y el fusible para la fuente principal de energía.
El tamaño del cable y el fusible se deberán seleccionar de acuerdo con el estándar nacional, teniendo en cuenta que la corriente máxima diseñada será el total de la corriente máxima del compresor, corriente del
motor del ventilador del condensador y la corriente
del motor del ventilador del evaporador (remítase a los “datos eléctricos”).
Impermeabilice
esta unión
Conducto en el emplazamiento
13.7 Suministro de cableado
Cableado en el lugar del emplazamiento
Las unidades tienen cables interiores de fábrica de acuerdo a la tecnología eléctrica aceptada. Cableado requerido en el lugar del emplazamiento: Se requieren en el lugar del emplazamiento el cableado de energía principal al cableado de control de la unidad entre el centro de control y la unidad, el
cableado a tierra.
Componentes requeridos
Se requieren los siguientes componentes: fusible de energía principal, acoplamiento de conductos y
termostato de la sala suministrado en campo.
Tamaño del cable entre el termostato de la sala y la unidad.
El tamaño del cable entre el termostato de la sala y la
unidad deberá estar determinado de acuerdo a la sigu-
iente tabla, ya que la fuente de energía de 24V se
aplica al circuito de control.
Longitud del cableado entre el termostato
de la sala y la unidad (unidireccional)
10m 15m 20m 30m 40m
Tamaño mínimo del cable (mm
0.5 0.5 0.75 0.75 1.0
2
)
42
CONTROL REMOTO CON CABLE
Control por cable estándar: KJR-12B/DP (T)-E
PRECAUCIONES DE SEGURIDAD
Descripción de iconos
Icono Significado
Significa “prohibido”. El asunto prohibido se indica con este símbolo o con imágenes o
caracteres a un lado.
Significa que el manejo innapropiado puede provocar muerte y daños severos.
Advertencia
ADVERTENCIA
Instalación delegada
Por favor encomiende a un profesional o distribui­dor la instalación de la unidad. Estos profesionales
deberán contar con el conocimiento necesario. La
instalación incorrecta realizada solo por el usuario
sin permiso puede provocar incendio, descarga eléctrica, daño a las personas o pérdida de agua.
Los siguientes contenidos se establecen en el producto y en el manual de operación, incluyendo el uso, las precauciones para evitar personas lastimadas y
pérdida de la propiedad y los métodos de uso del
producto de forma correcta y segura. Luego de
entender completamente el siguiente contenido
(identificadores e íconos), lea las precauciones y
cumpla las siguientes reglas.
Descripción del indicador
Identificador
Significa que el manejo innapro-
PRECAUCIÓN
CUIDADO
NOTA
1. “Daño” significa lesiones, quemaduras, descarga eléctrica que requieren un tratamiento prolongado pero no la hospitalización.
2. “Pérdida de la propiedad” significa daños a la propie­dad y materiales.
piado puede provocar muerte y
daños severos.
Significa que el manejo innapro-
piado puede provocar lesiones o pérdida de la propiedad.
Significado
ADVERTENCIA DE USO
Prohibido
No utilice aerosol inflamable directamente en el control por cable, de lo contrario se puede originar
un incendio.
No opere la unidad con las manos húmedas o permita que el agua ingrese al control por cable, de
lo contrario se puede originar una descarga eléc­trica.
Condiciones de uso
1. Suministro de energía: 5V CD.
2. Temperatura de operación: -15ºC-+43ºC
3. Humdedad de operación: 40% - 90%, HR.
43
MCCH-R072-240N1
RESUMEN DE LAS FUNCIONES
Función principal
1. Conectar la unidad interior por los terminales A, B, C, D.
3. Visor LCD.
4. Temporizador para tiempo de descanso.
2. Botón de ajuste del modo acción.

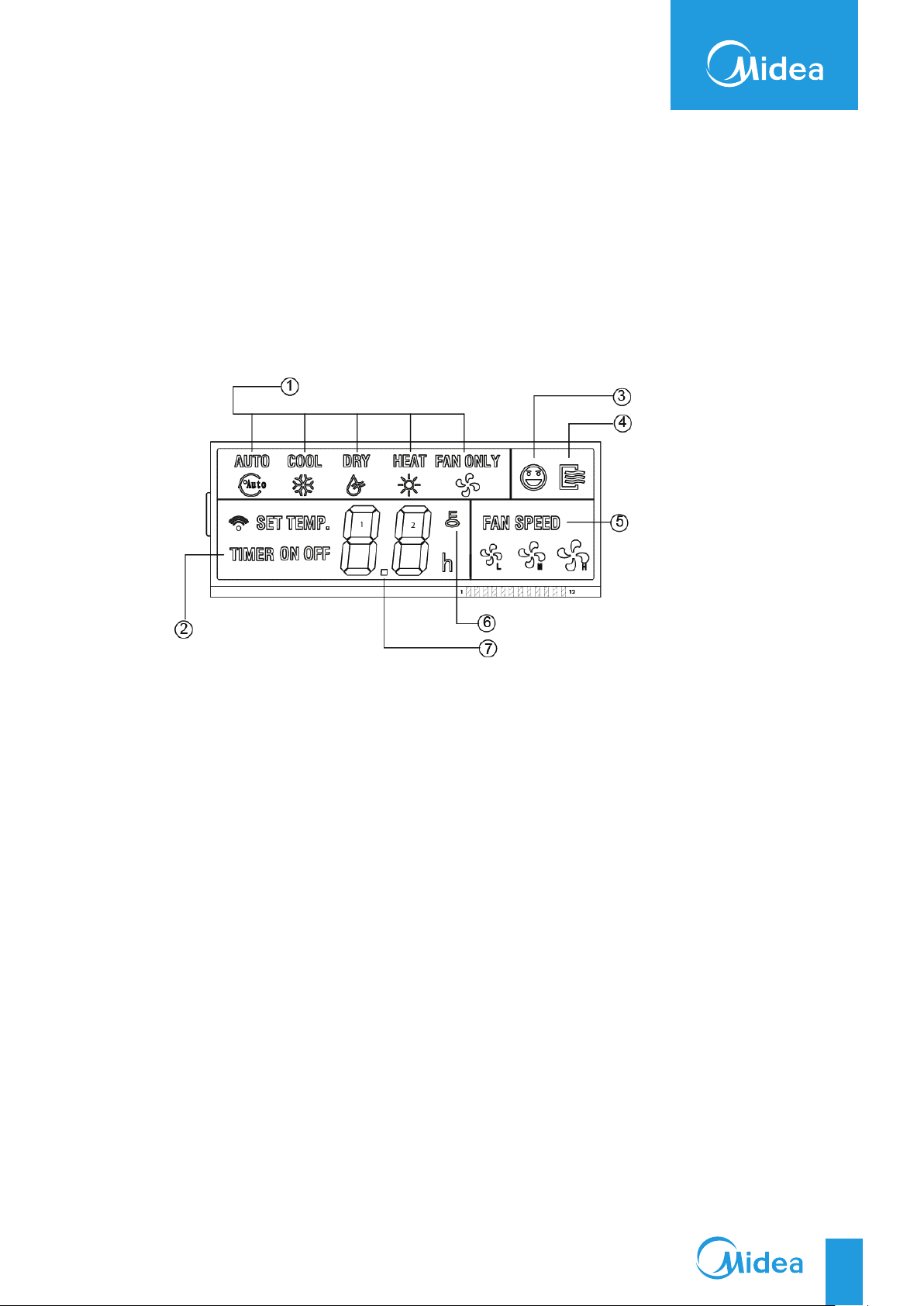

NOMBRE Y FUNCIÓN DE LOS INDICADORES EN EL CONTROL
Indicación del modo de operación
Temporizador ON/OFF
Bloqueo
Zona de visualización de temperatura
Función Follow me
Indicador ON/OFF
Indicador de la velocidad
del ventilador
1. Indicación del modo de operación
Al presionar el botón “MODO”, se puede seleccionar en círculo el siguiente modo: Auto Enfriamiento Deshumidificación Calentamiento Solo venti-
lador Auto. Para el modo solo enfriamiento, se omite el modo calentamiento.
2. Temporizador
Cuando se fija el ajuste en tiempo On, o se fija solo en tiempo On, se enciende “ON”. Cuando se fija el ajuste en tiempo Off, o se fija solo en tiempo Off, se enciende “OFF”. Si ambos temporiza­dores se fijan en “On” y ”Off” se encienden tanto “ON” como ”OFF”.
3. Función Follow me
Existe un sensor de temperatura dentro del control por cable, que luego de fijar la temperatura, compara
las dos temperaturas y el espacio del control por cable
será el mismo que la temperatura de ajuste. Esta disponible en los modos auto, enfriamiento y calen-
tamiento.
4. Indicación ON/OFF
Cuando está encendida la unidad se muestra el ícono,
de lo contrario desaparece.
5. Indicación de la velocidad del ventilador
Existen cuatro modos de ventilador: bajo, medio, alto y auto. Para algunos modelos, no existe el ventilador
medio y este modo de visualiza como velocidad alta. La función no está disponible para las unidades com­pactas de techo.
6. Bloqueo
Cuando se presiona el botón “BLOQUEO”, aparece el ícono y otras funciones están desactivadas, presione de nuevo y el ícono desaparecerá.
7. Zona de visualización de temperatura
Generalmente se muestra la temperatua de ajuste, y
se puede ajustar presionando el botón de ajuste de temperaturay. Pero en el modo ventilador no existe el display.
44
MÉTODO DE INSTALACIÓN
Terminal de 5 vías
Tubo emisor
1. Botón de modo
Cuando presione el botón, el modo de operación
cambia a la siguiente frecuencia:
AUTO COOL DRY HEAT FAN
(automático) (enfriamiento) (deshumidificación) (calentamiento) (ventilador)
NOTA
Control por cable
Cable blindado
de 5 hilos
Tablero del
interruptor interior
Unidad interior
Cuando se necesite un control por cable, se deberá agregar un terminal pequeño de 5 vías, fijar un emisor
infrarrojo con una pistola de agua cerca al receptor en
el tablero central. Conectar el ánodo y cátodo a A y B, y +5V, GND, RUN, a C, D, E en el tablero central.
NOMBRE Y OPERACIÓN DEL BOTÓN DEL CONTROL POR CABLE
Para el modelo solo enfriamiento, se omite el
modo calentamiento.
2. Botón del temporizador On
Presione este botón y se activará al función tempori-
zador On. Luego por cada vez que presione, la hora aumentará 0.5h, luego 10h, 1h de aumento luego de cada presión. Si Ud. cancela esta función, solamente fije en “0.0”.
3. Botón del temporizador Off
Presione este botón y se activará al función tempori-
zador Off. Luego por cada vez que presione, la hora aumentará 0.5h, luego 10h, 1h de aumento luego de cada presión. Si Ud. cancela esta función, solamente fije en “0.0”.
4. Botón follow me
Si la unidad esta funcionando bajo el modo frío, calor y automático, y se presiona este botón, se activará la
función follow me. Presione nuevamente y esta fun­ción se desactivará.
Botón de modo
1
Botón de temporizador
2
ON
Botón de temporizador
3
OFF
Botón follow me
4
Botón del calentador
5
eléctrico
Botón de reinicio
6
45
MCCH-R072-240N1
Botón ON/OFF
7
Botón de ajuste
8
Botón de ajuste
9
Botón de oscilación
10
Botón de economía
11
Botón de velocidad
12
del ventilador
Botón de bloqueo
13
5. Botón del calentador eléctrico
Si Ud. presiona este botón en el modo calor, la función del calentador eléctrico quedará desactivada.
6. Botón de reinicio (oculto)
Utilice un palito de 1 mm para presionar el pequeño orificio, luego se cancelará el ajuste actual. El
controlador por cable volverá al estado original.
7. Botón ON/OFF
Cuando la unidad esté en OFF, presione este botón y
se encenderá el indicador. El controlador por cable se encenderá y enviará la información de ajuste al PCB
interior. Cuando este encendido presione este botón y el indicador estará en Off y enviará instrucciones. Si
se ha fijado el temporizador en On u Off, se cancelará
este ajuste y luego enviará instrucciones para detener el aparato.
8. Botón de ajuste
La temperatura interior se fija hacia arriba. Si presiona
y sostiene aumentará 1º por 0.5 segundos.
9. Botón de ajuste
tiva este modo (esta función puede no ser efectiva para algunos modelos).
12. Botón de velocidad del motor
Presione este botón consecutivamente y la velocidad del ventilador girará de la siguiente manera:
La temperatura interior se fija hacia abajo. Si presiona
y sostiene disminuira 1º por 0.5 segundos.
10. Botón de oscilación
Primero presione la función de inicio de la oscilación. En la segunda presión la oscilación se detendrá
(combine con algún modelo la función de oscilación).
11. Botón de operación económica
Al presionar este botón, la unidad interior operará bajo la función economía. Si presiona de nuevo desac-
13. Botón de bloqueo (oculto)
Cuando Ud. presiona el botón de BLOQUEO, todos los ajustes vigentes se bloquearán y el control por cable no aceptará operación alguna excepto la del botón de BLOQUEO. Utilice el modo bloqueo para
evitar cambiar ajustes accidentalmente o jugando.
Presione el botón BLOQUEO de nuevo cuando Ud. quiera cancelar el modo BLOQUEO.
46
MÉTODO DE USO
Operación automática
Conecte la energía, se ilumina la luz de operación
interior.
1. Presione el botón de “MODO”, seleccione
“AUTO”;
2. Presione el botón “” y “”, fije la temperatura que
desea, generalmente es entre 17ºC y 30ºC.
3. Presione el botón “ON/OFF”, se enciende la luz de
operación, el acondicionador de aire funciona en modo automático, el ventilador interior está en
automático y no se puede cambiar. AUTO se
despliega en LCD. Presione de nuevo el botón “ON/OFF” para detener.
funcionará en modo deshumidificación. Presione de
nuevo el botón ON/OFF y la función se detendrá.
4. En el modo deshumidificación, la operación de economía y la velocidad del ventilador no son eficientes.
Ajuste del temporizador Solo temporizador en ON
1. Presione el botón de “TEMPORIZADOR ON” y se mostrará en el LCD “AJUSTE”, y mostrará “H” y “ON”. Se deberá esperar para indicar el ajuste del
temporizador On.
2. Presione el botón del “TEMPORIZADOR ON” repetidamente para fijar el ajuste de temperatura.
4. La operación de economía es valida en el modo auto.
Enfriamiento/Calentamiento/Operación modo ven­tilador
1. Presione el botón de “MODO”, seleccione “EN­FRIAMIENTO”, “CALENTAMIENTO” o modo ”SOLO VENTILADOR”.
2. Presione el botón de ajuste de temperatura para seleccionar la temperatura de ajuste.
3. Presione el botón “VELOCIDAD DEL VENTI-
LADOR” para seleccionar alto/medio/bajo/auto.
4. Presione el botón “ON/OFF”, se enciende la luz de operación de la unidad interior, el acondicionador
de aire funciona en modo seleccionado. Presione de
nuevo el botón “ON/OFF” para detener.
NOTA
Al funcionar en modo ventilador, no se puede fijar
ninguna temperatura.
3. Si presiona este botón y lo mantiene apretado, la hora aumentará 0.5h, luego 10h, y luego aumentará
a 1h.
4. Luego de ajustar 0.5 segundos, el control por cable enviará la información al temporizador On y que­dará finalizada la función.
Solo temporizador OFF
1. Presione el botón de “TEMPORIZADOR OFF” y se mostrará en el LCD “AJUSTE”, y mostrará “H” y “ON”. Se deberá esperar para indicar el ajuste del
temporizador On.
2. Presione el botón del “TEMPORIZADOR OFF” repetidamente para fijar el ajuste de temperatura.
3. Si presiona este botón y lo mantiene apretado, la hora aumentará 0.5h, luego 10h, y luego aumentará
a 1h.
4. Luego de ajustar 0.5 segundos, el control por cable enviará la información al temporizador Off y que­dará finalizada la función.
Operación deshumidificación
1. Presione el botón “MODO” y seleccione el modo “DESHUMIDIFICACIÓN”.
2. Presione el botón de ajuste de la temperatura para seleccionar la temperautra deseada.
3. Presione el botón “ON/OFF” y se encenderá la luz
de operación de la unidad interior. El aparato
47
MCCH-R072-240N1
Temporizador on y temporizador off al mismo tiempo
1. Fije la hora del temporizador On de acuerdo a los pasos y 2.
2. Fije la hora del temporizador Off de acuerdo a los pasos y 2.
3. La hora del temporizador Off deberá ser mayor a la
hora del temporizador On.
4. Luego de 0.5 segundos del ajuste, el control por
NOTA
cable envía la información y el ajuste finaliza.
La hora del temporizdor es relativa, es decir existe
Cambio del temporizador
Si es necesario cambiar la hora del temporizador,
presione el botón correspondiente para revisar la hora. Si la hora del temporizador se cancela la hora se
una demora luego de la hora de ajuste (por ejem­plo la hora de ajuste es 8:05 AM). Por lo tanto
Ud. fija el temporizador, no se puede ajustar la
hora estándar.
cambia a 0.0.
CÓDIGO DE ERROR
14.1 Código de error para 6 y 8.5 toneladas nominal
Num Código LED 1 (rojo) LED 2 (amarillo) LED 3 (verde)
1 Espera OFF OFF ON
2 Función ON ON ON
3
4
5 Falla del sensor T2 Destello OFF Destello
6 Falla del sensor T3 OFF Destello Destello
7 Falla del sensor T4 ON Destello Destello
8 Protección de baja temp. del evaporador T2 OFF Destello OFF
9 Protección de alta temp. del evaporador T2 Destello ON ON
10 Protección de alta temp. del condensador T3 Destello OFF OFF 11 Falla de entrada de la línea de control Destello Destello ON
12 Protección de sobre-corriente del compresor OFF OFF Destello
13 Protección de baja presión de inhalación del compresor Destello ON Destello
14 Descongelamiento ON Destello Destello
Fase ausente
Error de fase
Falla del sensor T1
Protección de alta protección
Protección de ventilación
Destello Destello Destello
Destello Destello Destello
48
Error de código para 10 toneladas nominal y superior
Error del sensor de temp. de la
Error del sensor de temp. de la
serpentina exterior del sist. B
Protección de sobre corriente para el
Protección completa para el
ventilador exterior
La protección de alta temp. iniciada en el
Protección para alta temp. del
Protección anti-congelamiento
Protección anti-congelamiento para el evaporador en el sist. B
Error
Error
Error
Error E4
Error
Error E6
Error
Error E8
Error Error del sensor interior E9 Error Error
serpentina exterior del sist. A
La protección de sobre-corriente del sistema
A está activa 3 veces en una misma hora
La protección de sobre-corriente del sistema
B está activa 3 veces en una misma hora
Error en el sensor de la serpentina interior del sistema A
Error en el sensor de la serpentina interior del sistema B
La protección de alta/baja presión o
protección de temperatura de descarga del sistema A llega a 3 veces
La protección de alta/baja presión o
protección de temperatura de descarga del sistema B llega a 3 veces
Error del sensor ambiente exterior
Error de salida del control por cable
E1
E2
E3
E5
E7
EA
Eb
Se deberá apagar la unidad y luego reiniciar
Se deberá apagar la unidad y luego reiniciar
Se deberá apagar la unidad y luego reiniciar
Se deberá apagar la unidad y luego reiniciar
Protección
Protección P1
Protección
Protección
Protección
Protección P5
Protección
Protección
Protección
Protección
Protección
Protección de sobre corriente en el sist. A
Protección de sobre corriente en el sist. B
ventilador interior
Protección para alta/baja presión o temperatura de escape del sistema A
Protección para alta/baja presión o temperatura de escape del sistema B
La protección de alta temp. iniciada en el
evaporador T2 detiene el ventilador de
la unidad exterior
evaporador T2 detiene el ventilador de la
unidad exterior y el compresor
Protección para alta temp. del condensador del sist. A
condensador del sist. B
para el evaporador en el sist. A
P0
P2
P3
P4
P6
P7
P8
P9
Pc
Protección completa en sist. A
Protección completa en sist. B
Protección
Protección Descongelamiento dF
Protección Protección para temp. exterior PA
49
MCCH-R072-240N1
Pd
SOLUCIÓN DE PROBLEMAS
1) 0: Error en la secuencia de la fase del compresor o incumplimiento de la fase
Detecte si la tensión de la unión
de cables de 5p. entre A, B y C
es normal.
No
Si
Desconecte la energía y reemplace
el cable de energía y verifique de nuevo.
Detecte si la tensión del tablero
principal entre A, B y C es normal.
No
Si
Corte el suministro de energía, intercam-
bie libremente dos cables entre A, B
y C. Conecte la energía de nuevo y
observe si el tablero principal muestra E0.
Corte la energía e intercambie el cable del
suministro principal de energía al tablero principal.
Conecte la energía, realice la prueba nuevamente.
No
Si
Reemplace
el tablero principal.
2) E1: Incumplimiento T3 del sensor de temperatura de la serpentina exterior
Detecte si la temperatura
del sensor es normal.
Si
No
Ok
Reemplace el tablero principal.
Reemplace el sensor de temp.
Detecte otra vez.
50
3) E9: Incumplimiento T2 del sensor de temperatura de la serpentina interior
(Tabla de Valor de Resistencia del Sensor de Temperatura de la Cañería y Temperatura Interior, ver Apéndice 2)
Detecte si la temperatura del sensor es normal.
Si
Reemplace el tablero principal.
Reemplace el sensor de temp.
No
Detecte otra vez.
4) Cuando se visualiza E2, E5, E6 o EA, por favor verifique la placa de identificación del cableado,
si los terminales T2_1, T2_2, T3_2, T4 están conectados a un circuito corto. Si no sucede eso por favor conecte todo a un circuito corto a menos que reemplace el tablero principal
5) Eb: Error de salida del control por cable. (Solo para KJR-23B o KJR-25B)
Evite las siguientes tres condiciones:
1) La señal de salida del control por cable tiene Y, no G.
2) La señal de salida del control por cable tiene W, no G.
3) La señal de salida del control por cable tiene Y y W, no G.
6) P0: Protección de sobre corriente del compresor. (El valor de protección de sobre corriente es 16A)
Detecte la corriente de la fase B si el valor
de corriente esta por encima del valor fijado.
Si
El tablero principal muestra P0, normal.
No
Reemplace el tablero principal.
51
MCCH-R072-240N1
7) P3: Protección completa para el ventilador exterior
Cuando se muestra P4, detecte el punto de
prueba de presión alta/baja mediante un manó-
metro y el punto de temperatura de descarga
mediante un termómetro. Controle si todos
los valores de prueba son normales.
Si
No
El tablero principal muestra P3, normal.
Detecte mediante un multímetro
el protector de tres fases COM y si no
existe circuito de corriente.
No
Reemplace el protector de tres fases
y vuelva hacer la detección.
Si
Reemplace el tablero principal.
8) P4: Protector para presión alta/baja o temperatura de escape (Valor de protección de alta presión: 4.4MPa, Valor de protección de alta presión: 0.14MPa; Valor de protección de temp. de descarga de aire; por encima de 130ºC)
Cuando se muestra P4, detecte el punto de prueba
de presión alta/baja mediante un manómetro y el
punto de temperatura de descarga mediante un
termómetro. Controle si todos los valores de
prueba son normales.
No
El tablero principal muestra P4, normal.
Si
Detecte mediante un multímetro si en
el interruptor de alta/baja presión laterales y el
interruptor de descarga de aire de los laterales
existe el circuito de corriente.
Si
Reemplace el tablero principal.
No
Reemplace el interruptor de alta/baja presión
y el interruptor de temp. de descarga de aire,
detecte nuevamente.
52
9) El motor del ventilador interior no funciona
Detecte si existe corriente desde el tablero
principal al ventilador interior.
Si
Reemplace el capacitador del ventilador interior,
detéctelo nuevamente. Controle si el ventilador
interior funciona.
Si
Elimine el problema.
10) El motor del ventilador exterior no funciona
Detecte si existe suministro de energía desde
el tablero principal al ventilador exterior.
No
Reemplace el tablero principal.
No
Reemplace el ventilador interior.
No
Reemplace el tablero principal.
Si
Reemplace el capacitador del ventilador exterior,
detéctelo nuevamente. Controle si el ventilador
ex terior funciona.
Si
Elimine el problema.
No
Reemplace el ventilador exterior.
53
MCCH-R072-240N1
1. El motor del ventilador interior no funciona.
Primero verifique si el suministro de energía es normal, si el terminal de conexión del cable está suelto, si el ajuste del control por cable y la conexión del cable son correctos, operando como un proceso de flujo luego de la confir-
mación.
Si el modo calor esta en estado de frío
preventivo por largo tiempo
(el modo frío no se considera).
No
No
Reemplace el sensor T2 o verifique
Detecte si la tensión del ventilador en PCB
que corresponde a la interfaz es 208 ~ 230V CA
entre CN6 de INFAN y N.
si existe una pérdida en la cañería.
Si
Si el Contactor del motor del
ventilador interior esta cerrado.
Si
Reemplace el motor.
No
Reemplace el
Contactor.
No
Detecte si el fusible en
PCB está quemado.
Si No
Reemplace el
fusible.
Reemplace
Verifique si el transfomador de
tensión secundario es normal.
Si No
Reemplace el
PCB
transformador
54
2) El compresor no funciona (La conexión de todos los cables es correcta y confiable, si el suministro de energía
es el rango requerido. Si el compresor no funciona, Ud. puede analizar lo siguiente)
Detecte si la tensión del compresor que
corresponde a la interfaz en PCB es
208 ~ 230V CA entre CN6 del COMP1,
COMP2 y N.
Si
Si el Contactor del motor del
ventilador interior esta cerrado.
Si
Reemplace
el compresor.
3) Error del sensor de temp. T3
¿La resistencia eléctrica de T3 es la
respuesta al Apéndice 1?
No
Reemplace el
Contactor.
No
Detecte si el fusible en PBC
está quemado.
Si No
Reemplace el
fusible.
Reemplace
Verifique si el transfomador de
tensión secundario es normal.
Si No
Reemplace el
PCB
transformador
Si
Reemplace PCB.
4) Verifique si la protección de baja presión es normal.
Verifique si la protección de baja presión
es normal (La resistencia normal es 0Ω)
Si
Reemplace PCB.
No
Reemplace el sensor T3.
No
1. Verifique si el refrigerante en el sistema es menor.
2. Detecte si el sistema está bloqueado.
3. Verifique si la válvula de 4 vías está dañada.
4. Detecte si la ontología de cambio de baja presión esta dañada, reemplace el interruptor de baja tensión.
55
MCCH-R072-240N1
5. El motor del ventilador exterior está dañado.
Detecte si la tensión del compresor
que corresponde a la interfaz en PCB es
208 ~ 230V CA entre CN6 de OVENT1,
OVENT2 y N.
Si
Si el Contactor del motor del
ventilador exterior esta cerrado.
Si
Reemplace el motor
del ventilador exterior
No
Reemplace el
Contactor
6. La válvula de 4 vías no funciona.
Detecte si la tensión es 208 ~ 230V CA
entre CN28, CN29 y C en PCB.
No
Detecte si el fusible en
PCB está quemado.
Si No
Reemplace el
fusible
Reemplace
Verifique si el transfomador de
tensión secundario es normal.
Si No
Reemplace el
PCB
transformador
Si
Reemplace la válvula de 4 vías
o la serpentina.
No
Detecte si el fusible en
PCB está quemado.
Si No
Reemplace el
fusible
Reemplace
Verifique si el transfomador de
tensión secundario es normal.
Si No
Reemplace el
PCB
transformador
56
7. Protección de alta temperatura del condensador.
¿Es la resistencia eléctrica del sensor de alta
temperatura del condensador la respuesta al Apéndice 1?
No
Si
Verifique: la función de esparcimiento del intercambiador de calor
exterior no es apta: por ejemplo, el intercambiador de calor está sucio,
la salida de aire y la línea posterior de aire está en corto circuito, el
ventilador exterior detuvo su funcionamiento o la velocidad del aire
esta por encima del bajo, el aire de entrada y salida está bloqueda en
el intercambiador de calor, etc.
No
Verifique: existe aire o nitrógeno en el sistema (el aire proviene del
secado al vacio incompleto y el nitrógeno es causado por la presurización
directa a la valvula esférica). Síntomas: la valvula de presión alta / baja
es alta, al temperatura de descarga y succión es alta, la corriente es
grande, puede existir un ruido anormal en el compresor, fluctuación
del manómetro.
No
Reemplace el sensor
Si
Eliminar el problema
Si
Eliminar el problema
Verifique: la cañería del lateral del líquido del sistema está bloqueada,
por ejemplo la cañería está aplastada o el cuerpo de la válvula está
bloqueado, o la válvula de detención no se abrió. (Esta situación
generalmente sucede primero bajo la protección de alta presión)
No
Reemplace el PCB exterior
Si
Eliminar el problema
57
MCCH-R072-240N1
MANTENIMIENTO Y CUIDADO
Mantenimiento y cuidado normal
El mantenimiento y cuidado normal de algunos com-
ponentes del equipo han sido realizados por los usuarios, e incluyen: cambio por única vez del filtro de polvo, limpieza del recinto, limpieza del condensador y
reemplazo de la correa por una nueva y realización de algunas pruebas en la unidad.
Los dos pernos se utilizan
para el ajuste preciso.
2 pernos
Motor interior
Modelo A
6 TR
8,5 TR
10 TR
12 TR
15 TR
20TR
Caja de control
Panel de acceso
a la caja de control
328 mm
328 mm
380 mm
380mm
560mm
580 mm
La tensión de la correa se mide de acuerdo al indicador
de tensión.
Calcule la desviación, desviación=A/64 Mida la fuerza de desviación de la correa, la fuerza
deberá basarse en los valores mostrados en la Tabla 18-2.
Indicador de tension de la
A(distancia del centro)
Sección
de la
correa
SPA 80 a 132 25 a 35 2.5 a 3.6
Diámetro de la
pequeña polea
Requerido para la desviación
(mm)
correa aplicada a la distancia
medio del centro
Newton (N)
Kilogramo-fuerza
(kgf)
NOTA
La correa que sea demasiado ajustada o dema­siado suelta puede generar ruido y dañar la unidad.
NOTA
Se deberá colocar una capa resistente al fuego de
por lo menos 1 m. en el extremo de la superficie
interna del conducto de aire. Para regular la
tensión de la correa, remítase a la siguiente figura. Afloje 2 pernos y mueva el motor eléctrico para
ajustar la tensión de la correa.
58
APÉNDICE
Tabla de Valor de Resistencia del Sensor de Temp. de la Cañería y Temp. Interior (8.5 toneladas nominal y superior)
K Ohm °C K Ohm K Ohm K Ohm
°C
-20 115.266 20 12.6431 60 2.35774 100 0.62973
-19 108.146 21 12.0561 61 2.27249 101 0.61148
-18 101.517 22 11.5000 62 2.19073 102 0.59386
-17 96.3423 23 10.9731 63 2.11241 103 0.57683
-16 89.5865 24 10.4736 64 2.03732 104 0.56038
-15 84.2190 25 10.000 65 1.96532 105 0.54448
-14 79.3110 26 9.55074 66 1.89627 106 0.52912
-13 74.5360 27 9.12445 67 1.83003 107 0.51426
-12 70.1698 28 8.71983 68 1.76647 108 0.49989
-11 66.0898 29 8.33566 69 1.70547 109 0.48600
-10 62.2756 30 7.97078 70 1.64691 110 0.47256
-9 58.7079 31 7.62411 71 1.59068 111 0.45957
-8 56.3694 32 7.29464 72 1.53668 112 0.44699
-7 52.2438 33 6.98142 73 1.48481 113 0.43482
-6 49.3161 34 6.68355 74 1.43498 114 0.42304
-5 46.5725 35 6.40021 75 1.38703 115 0.41164
-4 44.0000 36 6.13059 76 1.34105 116 0.40060
-3 41.5878 37 5.87359 77 1.29078 117 0.38991
-2 39.8239 38 5.62961 78 1.25423 118 0.37956
-1 37.1988 39 5.39689 79 1.21330 119 0.36954
0 35.2024 40 5.17519 80 1.17393 120 0.35982
1 33.3269 41 4.96392 81 1.13604 121 0.35042
2 31.5635 42 4.76253 82 1.09958 122 0.3413
3 29.9058 43 4.57050 83 1.06448 123 0.33246
4 28.3459 44 4.38736 84 1.03069 124 0.32390
5 26.8778 45 4.21263 85 0.99815 125 0.31559
6 25.4954 46 4.04589 86 0.96681 126 0.30754
7 24.1932 47 3.88673 87 0.93662 127 0.29974
8 22.5662 48 3.73476 88 0.90753 12 8 0.29216
9 21.8094 49 3.58962 89 0.87950 129 0.28482
10 20.7184 50 3.45097 90 0.85248 130 0.27770
11 19.6891 51 3.31847 91 0.82643 131 0.27078
12 18.7177 52 3.19183 92 0.80132 132 0.26408
13 17.8005 53 3.07075 93 0.77709 133 0.25757
14 16.9341 54 2.95896 94 0.75373 134 0.25125
15 16.1156 55 2.84421 95 0.73119 135 0.24512
16 15.3418 56 2.73823 96 0.70944 136 0.23916
17 14.6181 57 2.63682 97 0.68844 137 0.23338
18 13.9180 58 2.53973 98 0.66818 138 0.22776
19 13.2631 59 2.44677 99 0.64862 139 0.22231
°C °C
59
MCCH-R072-240N1
(KΩ
-20
116.539
106.732
96.920
9.19
9.19
1.59
1.59
-19
110.231
100.552
91.451
9.63
9.05
1.57
1.57
-18
103.743
94.769
86.328
9.47
8.91
1.56
1.55
-17
97.673
89.353
81.525
9.31
8.76
1.54
1.54
-16
91.990
84.278
77.017
9.15
8.62
1.53
1.52
-15
86.669
79.521
72.788
8.99
8.47
1.51
1.50
-14
81.684
75.059
68.815
8.83
8.32
1.49
1.48
-13
77.013
70.873
65.083
8.66
8.17
1.47
1.47
-12
72.632
66.943
61.574
8.50
8.02
1.45
1. 45
-11
68.523
63.252
58.274
8.33
7.87
1.44
1.43
-10
64.668
59.784
55.169
8.17
7.72
1.42
1.41
-9
61.048
56.524
52.246
8.00
7.57
1.40
1.39
-8
57.649
53.458
49.492
7.84
7.42
1.38
1.37
-7
54.456
50.575
46.899
7.67
7.27
1.35
1.35
-6
51.456
47.862
44.455
7.51
7.12
1.33
1.32
-5
48.636
45.308
42.150
7.35
6.97
1.31
1.30
-4
45.984
42.903
39.977
7.18
6.82
1.29
1.28
-3
43.490
40.638
37.927
7.02
6.67
1.27
1.26
-2
41.144
38.504
35.992
6.86
6.52
1.25
1.24
-1
38.935
36.492
34.165
6.70
6.38
1.23
1.21
0
36.857
34.596
32.440
6.53
6.23
1.21
1.19
1
34.898
32.807
30.810
6.38
6.09
1.18
1.17
2
33.055
31.120
29.271
6.22
5.94
1.16
1.15
3
31.317
29.528
27.815
6.06
5.80
1.14
1.12
4
29.681
28.026
26.440
5.90
5.66
1.12
1.10
5
28.138
26.608
25.140
5.75
5.52
1.10
1.08
6
26.682
25.268
23.909
5.60
5.38
1.07
1.06
7
25.310
24.003
22.745
5.45
5.24
1.05
1.03
8
24.016
22.808
21.644
5.30
5.10
1.03
1.01
9
22.794
21.678
20.601
5.15
4.97
1.01
0.99
10
21.641
20.610
19.614
5.00
4.83
0.99
0.97
11
20.553
19.601
18.680
4.86
4.70
0.96
0.94
12
19.525
18.646
17.794
4.71
4.57
0.94
0.92
13
18.554
17.743
16.955
4.57
4.44
0.92
0.90
14
17.636
16.888
16.160
4.43
4.31
0.90
0.88
15
16.769
16.079
15.406
4.29
4.19
0.88
0.85
16
15.949
15.313
14.691
4.15
4.06
0.86
0.83
17
15.174
14.588
14.014
4.02
3.94
0.84
0.81
18
14.442
13.902
13.372
3.89
3.81
0.81
0.79
19
13.748
13.251
12.762
3.75
3.69
0.79
0.76
20
13.093
12.635
12.183
3.62
3.57
0.77
0.74
21
12.471
12.050
11.634
3.50
3.46
0.75
0.72
22
11.883
11.496
11.112
3.37
3.34
0.73
0.70
23
11.327
10.971
10.617
3.25
3.23
0.71
0.68
24
10.800
10.473
10.147
3.12
3.11
0.69
0.66
25
10.300
10.000
9.700
3.00
3.00
0.67
0.63
26
9.848
9.551
9.255
3.11
3.10
0.69
0.66
27
9.418
9.125
8.834
3.21
3.19
0.72
0.69
28
9.010
8.721
8.434
3.31
3.29
0.75
0.71
Tabla de Valor de Resistencia del Sensor de Temp. de la Cañería y Temp. Interior (6 toneladas nominal)
Temp
(°C)
Rmax
Resistencia
R(t)Normal
Resist.tol (%)
Rmin MAX(+) MIN(-) MAX(+) MIN(-)
Temp.tol (°C)
60
Temp
(KΩ
29
8.621
8.337
8.055
3.41
3.38
0.77
0.74
30
8.252
7.972
7.695
3.51
3.47
0.80
0.77
31
7.900
7.625
7.353
3.61
3.57
0.83
0.79
32
7.566
7.296
7.029
3.70
3.66
0.85
0.82
33
7.247
6.982
6.721
3.80
3.74
0.88
0.84
34
6.944
6.684
6.428
3.89
3.83
0.91
0.87
35
6.656
6.401
6.150
3.98
3.92
0.93
0.90
36
6.381
6.131
5.886
4.08
4.00
0.96
0.93
37
6.119
5.874
5.634
4.17
4.09
0.98
0.95
38
5.870
5.630
5.395
4.26
4.17
1.01
0.98
39
5.631
5.397
5.167
4.34
4.26
1.03
1.01
40
5.404
5.175
4.951
4.43
4.34
1.06
1.03
41
5.188
4.964
4.745
4.52
4.42
1.09
1.06
42
4.982
4.763
4.549
4.60
4.50
1.12
1.09
43
4.785
4.571
4.362
4.69
4.58
1.14
1.12
44
4.596
4.387
4.183
4.77
4.66
1.17
1.14
45
4.417
4.213
4.014
4.85
4.74
1.19
1.17
46
4.246
4.046
3.851
4.93
4.81
1.22
1.20
47
4.082
3.887
3.697
5.02
4.89
1.25
1.23
48
3.925
3.735
3.550
5.10
4.97
1.28
1.25
49
3.776
3.590
3.409
5.18
5.04
1.30
1.28
50
3.632
3.451
3.274
5.25
5.12
1.33
1.30
51
3.495
3.318
3.146
5.33
5.19
1.35
1.33
52
3.363
3.191
3.023
5.41
5.26
1.41
1.36
53
3.237
3.069
2.905
5.49
5.34
1.43
1.38
54
3.116
2.952
2.793
5.56
5.41
1.46
1.41
55
3.001
2.841
2.685
5.64
5.48
1.48
1.44
56
2.890
2.734
2.582
5.71
5.55
1.51
1.46
57
2.784
2.632
2.484
5.79
5.62
1.54
1.49
58
2.682
2.534
2.390
5.86
5.69
1.56
1.52
59
2.585
2.440
2.299
5.93
5.76
1.59
1.54
60
2.491
2.350
2.213
6.01
5.83
1.62
1.57
61
2.401
2.264
2.130
6.08
5.90
1.64
1.60
62
2.315
2.181
2.051
6.15
5.96
1.67
1.62
63
2.233
2.102
1.975
6.22
6.03
1.70
1.65
64
2.154
2.026
1.903
6.29
6.10
1.72
1.68
65
2.077
1.953
1.833
6.36
6.1 6
1.75
1.70
66
2.004
1.883
1.766
6.42
6.23
1.77
1.73
67
1.934
1.816
1.702
6.49
6.29
1.80
1.76
68
1.867
1.752
1.641
6.56
6.35
1.83
1.78
69
1.802
1.690
1.582
6.62
6.41
1.85
1.81
70
1.740
1.631
1.525
6.69
6.48
1.88
1.84
71
1.680
1.574
1.471
6.75
6.54
1. 91
1.86
72
1.622
1.519
1.419
6.82
6.60
1.93
1.89
73
1.567
1.466
1.369
6.88
6.66
1.96
1.92
74
1.514
1.416
1.321
6.94
6.71
1.98
1.94
75
1.463
1.367
1.275
7.00
6.77
2.01
1.97
Resistencia
Resist.tol (%)
Temp.tol (°C)
(°C)
Rmax
R(t)Normal
Rmin MAX(+) MIN(-) MAX(+) MIN(-)
61
MCCH-R072-240N1
62
63
MCCH-R072-240N1
Importa, distribuye y garantiza: Carrier S.A.
Vedia 3616 (C1430DAH) Buenos Aires / Argentina Manual Nro. MCCH-R072-240N1--00IPSI
Edición Julio 2015
Debido a la constante innovación tecnológica de Midea, las características de los modelos pueden sufrir cambios sin previo aviso.
Loading...
