Кухонная вытяжка
Инструкция по эксплуатации
Модель:
E60MEW0V01 / E60MEW0V02
Уважаемый покупатель!
Поздравляем Вас с приобретением вытяжки компании Midea.
Продукция нашей компании будет служить вам очень долго.
Мы рекомендуем вам потратить некоторое время, чтобы прочитать эту
Инструкцию / руководство по установке и эксплуатации данной вытяжки.
Производитель оставляет за собой право, по мере необходимости, вносить
изменения, не влияющие на основные характеристики и безопасность изделия.
Содержание
Основные характеристики вытяжки ................................................................ 3
Основные компоненты вытяжки ...................................................................... 4
Меры безопасности ............................................................................................ 4
Перед подключением изделия к сети электропитания: ................................. 5
Инструкция по установке .................................................................................. 5
Сеть электропитания .......................................................................................... 6
Прикрепление к стене ........................................................................................ 6
Монтаж декоративных телескопических сборочных элементов .................. 6
Колпак в варианте фильтрующего устройства ............................................... 7
Эксплуатация и технический уход ................................................................... 7
Рециркуляционный угольный фильтр без вытяжки ....................................... 7
Жировой фильтр ................................................................................................. 7

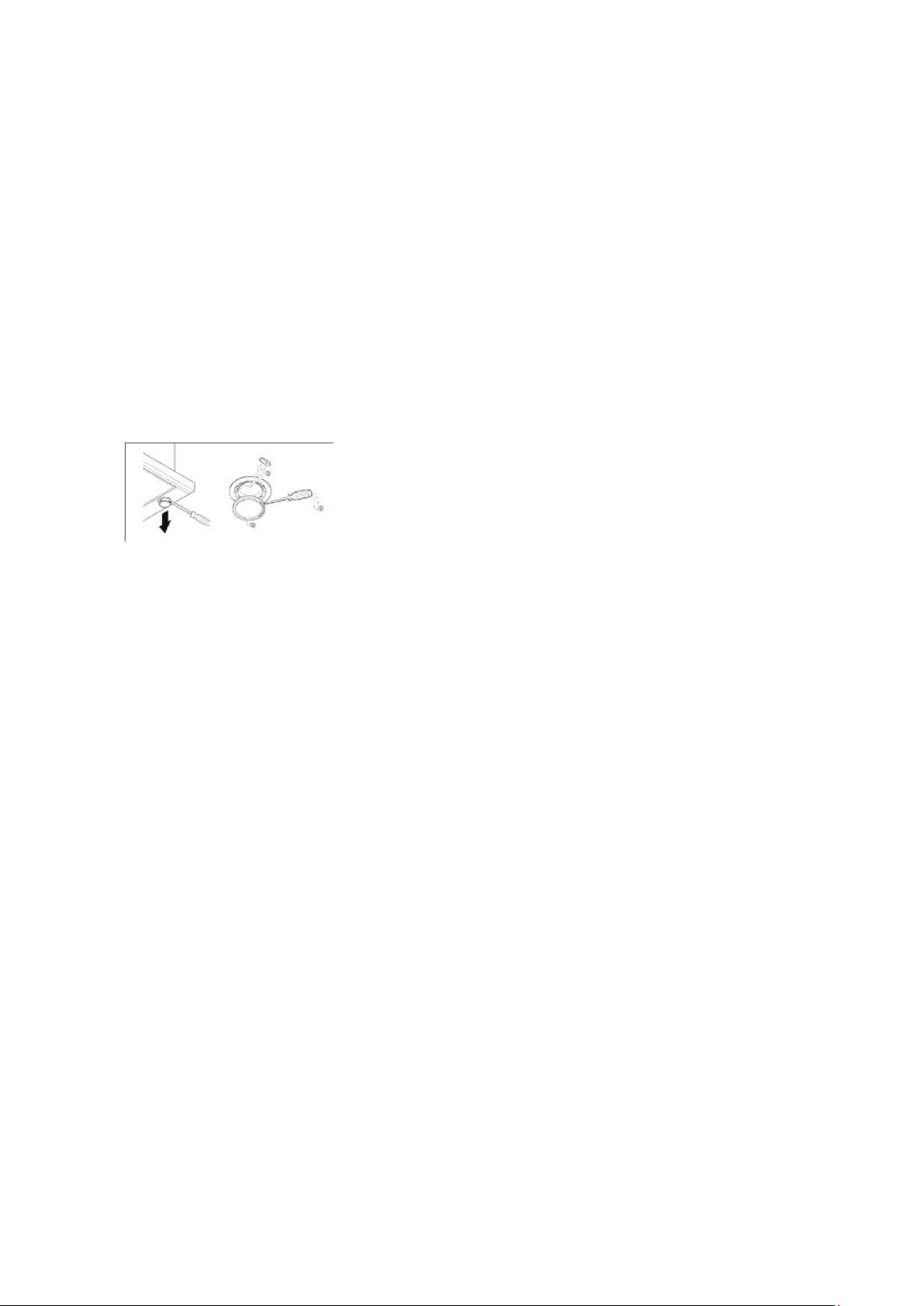

Светодиодные лампы ......................................................................................... 8
Система управления ........................................................................................... 8
Устранение неполадок ....................................................................................... 9
Рисунки .............................................................................................................. 10
Основные характеристики вытяжки
Монтаж
Настенный монтаж
Тип
Купольная
Ширина,см
60см.
Цвет
Слоновая кость / Антрацит
Управление
Кнопочное
Питание (В):
220-240 В
Питание (Гц):
50/60 Гц
Гарантия
24 мес.
Производительность
Максимальная производительность, м3/ч
600
Максимальный уровень шума, дБ
61
Количество моторов, шт.
1
Специальные характеристики вытяжки
Количество скоростей, шт.
3
Подсветка , кол х Вт
2 х 1.5 Вт
Жироулавливающие фильтры
Да
Материал жироулавливающих фильтров
Алюминий
Возможность мытья фильтра в
посудомоечной машине
Да
Диаметр выходного отверстия, мм
150
Основные компоненты вытяжки
№
Наименование
№
Наименование
1
Жироулавливающий фильтр
13
Шнур электропитания
2
Мотор
14
Кронштейн
3
Опора мотора
15
Винты крепления кронштейна
4
Угольный фильтр (опция)
16
Лампа
5
Блок переключателей
17
Крыльчатка
6
Переключатели
18
Лампа (Е14)
7
Корпус вытяжки
19
Патрон с цоколем Е14
8
Воздуховод пластиковый
20
Основание блока управления
9
Воздуховыпускное кольцо
21
Плата питания
10
П-образная декоративная нижняя
часть кожуха
22
Конденсатор
11
Кронштейн для кожуха(опция)
23
Крышка блока управления
12
П-образная декоративная верхняя
часть кожуха
24
Улиткообразный кожух
крыльчатки
Меры безопасности
Будьте внимательными, если одновременно работает вытяжка и горелка или очаг,
нуждающиеся в окружающем воздухе и запитывающиеся иной энергией, кроме
