Midea D40-16C, D50-16C, D65-16C, D80-16C, D100-16C User Guide

...
美 的
热 水 器 使 用 说 明 手 册
美的热水器
密闭型储水式电热水器
D40-21C1 D50-21C1 D65-21C1 D80-21C1 D100-21C1
(安装和使用热水器前务必请仔细阅读本说明书)
D40-16C(H) D50-16C(H) D65-16C(H) D80-16C(H) D100-16C(H)
D40-21C1(H) D50-21C1(H) D65-21C1(H) D80-21C1(H) D100-21C1(H)
广东美的厨卫电器制造有限公司
请务必使用本公司所提供的花洒,软管等附件,不得私自更换或替代,如
4
不遵守以上事项造成意外情况发生,我公司不负责由此造成的任何损失。
目 录
性能特点……………………………………………………………………(1) 型号说明……………………………………………………………………(2) 技术参数……………………………………………………………………(2) 产品结构简介………………………………………………………………(2) 安装方法……………………………………………………………………(3) 使用方法……………………………………………………………………(4) 注意事项……………………………………………………………………(4) 维护保养……………………………………………………………………(6) 故障及其处理方法…………………………………………………………(6) 接线原理图…………………………………………………………………(7) 装箱清单……………………………………………………………………(7) 售后服务/ 安装服务卡……………………………………………………(8) 包修须知……………………………………………………………………(9)
性能特点
型号说明
D 4 0 - 2 1 C1
款式代码 额定功率2100W
定容量40L
电热水器
注:如果款式代码后有“(H)”字样,如:D40-21C1(H),则此款电热水器附 件中不带混水阀及花洒组件等。
技术参数
D40-21C1 D40-21C1(H)
D50-21C1 D50-21C1(H)
D65-21C1 D65-21C1(H)
D80-21C1 D80-21C1(H)
D100-21C1 D100-21C1(H)
D40-16C D40-16C(H)
D50-16C D50-16C(H)
D65-16C D65-16C(H)
D80-16C D80-16C(H)
D100-16C D100-16C(H)
40
50
65
80
100
40
50
65
80
100
产品结构简介
2100
2100
2100
2100
2100
1650
1650
1650
1650
1650
220
220
220
220
220
220
220
220
220
220
0.75
0.75
0.75
0.75
0.75
0.75
0.75
0.75
0.75
0.75
I
I
I
I
I
I
I
I
I
I
IPX4
IPX4
IPX4
IPX4
IPX4
IPX4
IPX4
IPX4
IPX4
IPX4
安装方法
3
D**-21C1系列电热水 器电源插座要求:250V/16A,单相三极; D**-16C系列电热水器电源插座要求: 250V/10A,单相三极。位置建议在电热水器 的右上方。电源插座的离地安装高度不低于
1.8米(如图三)。
浴室过小时,热水器可安装在无日晒雨淋的 其它地方。但为了避免管路热量损失,安装 点应与用水点尽量靠近。
在无 霜的环境中且必须与大气相通。
40 50 65 80
210 310 422 297 447
100
图三
(图四)
使用方法
2、插上电源插头并检查漏电保护插头的漏电保护可靠性: 按动试验按钮,此时插头上的指示灯应熄灭,复位按钮弹起;再按下复位 按钮,指示灯亮,证明漏电保护性能良好(如图五)。使用过程中若发现 复位按钮无法按下,则漏电保护插头故障;若发现复位按钮按下又弹起, 则可能漏电或用户电源故障。 3、插好电源并通电后,主机上绿色指示灯 亮,表示热水器已通电但不处于加热状 态,顺时针扭转旋钮,温控器所指温度 高于内胆水温时,红色指示灯亮表示开 始加热;当内胆水温到达温控器设定温 度时,红色指示灯熄灭,表示停止加热。 4、打开并调节混水阀直至出水温度适宜, 即可开始沐浴。
注意:不同热水器机械水温表指示可能有所不同,水温表指示仅做参考,水 温表的指针指示越高,表明热水器内热水量越多,请视各人沐浴习惯确定是 否开始洗浴。
(图五)
注意事项
(图六)
(图七)
注:单向安全阀要定期拉动手柄,以去掉碳酸钙沉积并检查装置没有堵塞。
维护保养
1、经常检查电源插头和插座应接触良好、可靠,且接地良好,无过热现象。 2、长时间停用时,特别是在气温低(低于0℃)的地区,为防止内胆中的水 结冰,而导致电热水器损坏,应将热水器内的水放出(排空内胆中水的方 法参照本说明书中的“注意事项”第8条。 3、为保证热水器能长期高效工作,建议定期清理电热水器的内胆和电热元件 上的沉积物。 4、建议每半年左右检查一次阳极保护材料,如消耗完,则请换装新的阳极保 护材料。
故障及其处理方法

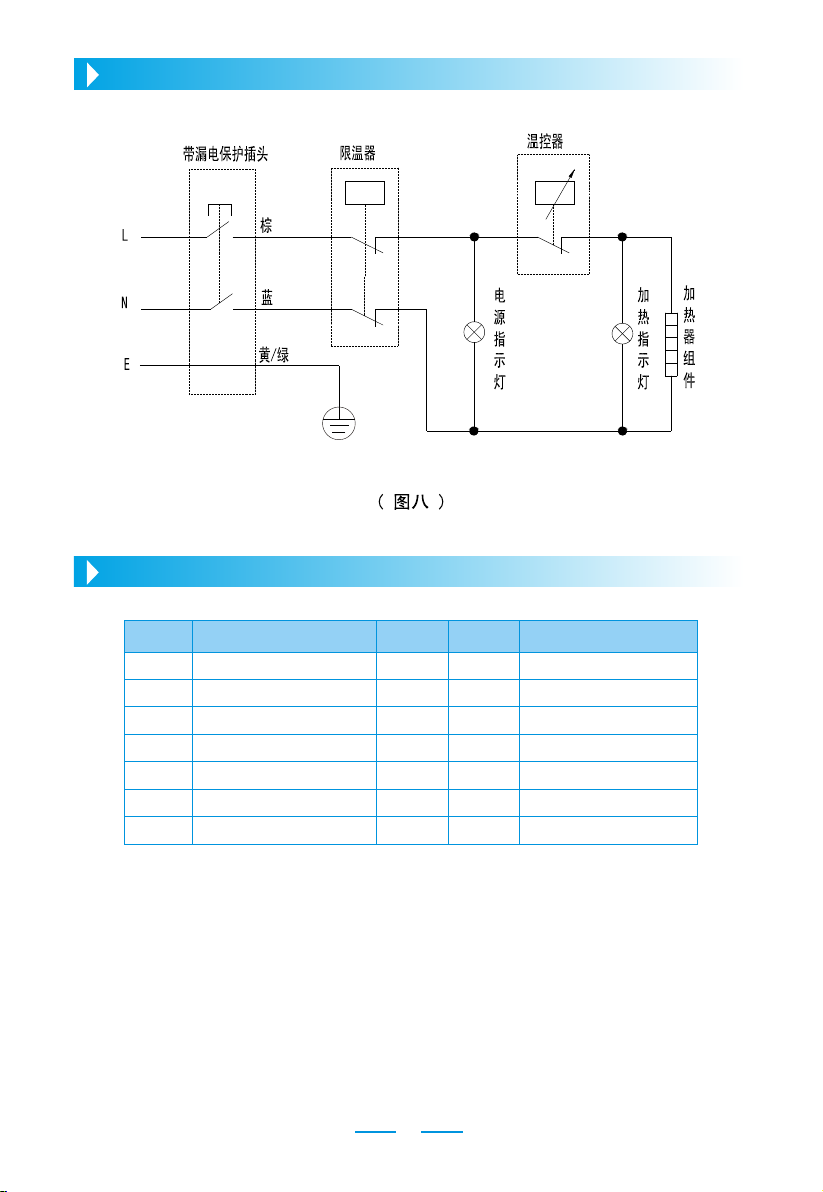

接线原理图
装箱清单
序号
1 2
单向安全阀(0.75MPa) 3 4 5 6 7
名称
电热水器
使用说明书 混水阀组件
花洒组件 膨胀螺栓 泄水软管
单位
台 套 份 套 套 套 根
7
数量
1 1 1 1
(H)型机不含此配件
1
(H)型机不含此配件 2 1
备注
售后服务
您的热水器如有异常情况,不能正常使用时,请按“故障及其处理方法” 逐一进行检查处理,如仍处理不好,或有不明白的地方请与本公司指定特约维 修部或本公司驻各地区的服务中心联系。在未设有维修网点的地区,若有问题 也可直接与我公司技术服务中心联系。如来信,请留下您的联系电话,以便您 能尽快得到回复。
安装附件明细:
安装单位确认:
产 品 安 装 服 务 卡(结 算 联)
服务单位名称(盖章): 系统对应档案编号:
顾客姓名
联系电话1
联系电话2
◆安装效果 □好 □一般 □差 ◆使用原配附件 □是 □否
◆服务态度 □好 □一般 □差 ◆是否试机安检 □是 □否
◆服务时效 □24小时 □48小时 ◆是否讲解安全使用常识 □是 □否
◆是否对用电环境进行检查 □是 □否 ◆是否检测自来水进水压力 □是 □否
◆实测自来水压力值 MPa ◆安装位置 □浴室 □厨房 □阳台 其它:
◆是否收费 □否 □是 项目:◆ ◆ ◆
配件明细:
说明: 1.本单所有项目不得空缺,其中:有带□的选择均由顾客填写(打√);
2.如使用安装单位的配件,均由安装单位免费保修一年,必须在收费项目中列出,否则由此造成的损失 美的厨卫电器制造有限公司和安装单位不负任何责任;
3.必须按照使用说明书的要求进行安装检查,并在产品使用前详细阅读使用说明书;
安装员签名: 顾客签名: 日期: 年 月 日
家庭地址
产品名称
产品型号
购买日期
机身编码
贴条形码处
邮 编
购买商场
发 票 号
金额合计: 元
包修须知
一、为确保您的利益,请仔细填写安装附件明细并将说明书妥善保管以作包修 之用。本包修须知适用于广东美的厨卫电器制造有限公司的电热水器产品。 二、凡购买美的厨卫电器公司产品的用户,如产品因质量问题发生故障,可凭 有效购买证明到附近的美的厨卫电器公司特约服务部进行包修,我公司电 热水器产品包修期限为整机包修一年,终身维修(以购机证明开具日期起 计算)。 三、下述情况下,美的厨卫电器公司不负责产品“三包”维修服务,但仍为您 提供收费服务:
因用户使用不当或保管不善而损坏的产品;
非我公司特约服务部人员安装或维修造成的损坏;
没有有效购机证明的产品;
安装服务卡上登记的产品型号、机身编码与所维修产品的产品型号、机身
编码不符;
由于电源电压不稳定或超出正常电压范围(198V-242V),或电源线路安装
不符合国家电气安装要求而造成损坏的产品;
公司降价销售或在安装卡和机体上印有“等外品”、“处理品”的产品;
不可抗拒的自然灾害造成损坏的产品;
超过规定包修期限的产品;
说明书规定不宜使用及使用方法不对而造成损坏的产品。 四、如有合理服务需求但特约顾客服务部不能解决时,或您对特约服务部的服 务不满意时请您立即致电或来函美的厨卫电器公司顾客服务中心,我们将 热诚为您服务。
( NO.081104A )
特别声明:本资料上所有内容均经过认真核对,如有 任何印刷错漏或内容上的误解,本公司保留解释权。 另:产品若有技术改进,会编进新版说明书中,恕不 另行通知;产品外观、颜色如有变动,以实物为准。
合格证
广东美的厨卫电器制造有限公司
广东 美的 厨 卫 电 器制 造有 限 公司
地址: 佛 山 市 顺 德区 北 滘 镇 北 滘居委 会 蓬 莱 路 工业 大 道 传 真 :0 757 - 263 338 99 全国服 务 热 线 :4 00- 889- 93 16 网址:http: //www. mid ea. c om. c n 邮 编 :5 283 11
