Midea AKAF1, AKAF2 User Manual

Manual do Usuário

CLIMATIZADOR DE AR

AKAF1 (127V) / AKAF2 (220V)

Obrigado por escolher a Midea!

A Midea é uma empresa comprometida com o bem-estar das pessoas. Com a combinação de design inteligente e tecnologia, seu novo equipamento trará novas experiências e deixará seu dia a dia muito mais agradável. Uma receita simples que fez da eletrodomésticos e condicionadores de ar do mundo.

Este manual foi feito especialmente para que você conheça todas as características do seu aparelho, além de informações sobre manutenção, execução de serviços e claro, como obter o máximo das suas funcionalidades.

Caso precise de informações adicionais ou tenha dúvidas sobre a garantia, entre em contato através do nosso Serviço de Atendimento ao Consumidor, pelos telefones ou pelo site abaixo.

SAC - Serviço de Atendimento ao Consumidor

3003 1005 (capitais e regiões metropolitanas)

0800 648 1005 (demais localidades)

www.mideadobrasil.com.br/pt/faleconosco

Midea uma das maiores fabricantes de

CONTEÚDO

OBSERVAÇÕES IMPORTANTES ............................................................................................................ 4

1 - INSTRUÇÕES DE SEGURANÇA .......................................................................................................... 5

1.1 - Medidas Importantes de Segurança ......................................................................................... 5

2 - DESCRIÇÃO DOS COMPONENTES ................................................................................................ 7

2.1 - Descrição dos Componentes....................................................................................................... 7

2.2 - Descrição do Painel do Climatizador ...................................................................................... 8

2.3 - Etiquetas de Segurança ................................................................................................................ 9

3 - CARACTERÍSTICAS TÉCNICAS GERAIS .................................................................................... 10

4 - INSTALAÇÃO ............................................................................................................................................ 11

4.1 - Instruções para Instalação Elétrica .......................................................................................... 12

5 - UTILIZANDO O CLIMATIZADOR .................................................................................................... 13

5.1 - Pré-Utilização .................................................................................................................................. 13

5.2 - Utilizando o Painel de Controle ............................................................................................... 14

5.3 - Controle Remoto ........................................................................................................................... 15

5.4 - Utilizando o Controle Remoto ................................................................................................. 16

6 - LIMPEZA E MANUTENÇÃO .............................................................................................................. 17

6.1 - Limpeza em Geral .......................................................................................................................... 17

6.2 - Limpeza dos Filtros ...................................................................................................................... 17

6.3 - Limpeza do Reservatório de Água ........................................................................................ 18

6.4 - Cuidados na Limpeza e Manutenção .................................................................................... 18

7 - SOLUÇÕES DE PROBLEMAS ........................................................................................................... 19

CERTIFICADO DE GARANTIA .............................................................................................................. 22

AKAF_USER MANUAL (2020-01_Rev.07)

OBSERVAÇÕES IMPORTANTES

O manual do usuário que acompanha seu equipamento foi desenvolvido com o objetivo de esclarecer quaisquer dúvidas que possam surgir durante o uso. Além disso, ele contém informações importantes sobre segurança que se seguidas corretamente, podem garantir o bom funcionamento do aparelho e, mais importante, garantir a sua segurança.

Pensando no consumidor, este manual foi produzido com textos objetivos e claros, imagens e fotos que facilitam o entendimento dos procedimentos descritos e enfatizando observações que requerem maior atenção para o melhor uso do aparelho.

NOTA

IMPORTANTE

ATENÇÃO

PERIGO

NOTAS

• Algumas figuras/fotos apresentadas neste manual podem ter sido feitas com equipamentos similares ou com a retirada de proteções/componentes para facilitar a representação, entretanto o modelo real adquirido é que deverá ser considerado.

• Este manual do usuário também está disponível em nosso site; em caso de perda por favor acesse-o através do endereço eletrônico: https://www.mideadobrasil.com.br/.

SUSTENTABILIDADE

Os componentes desse produto e sua embalagem são recicláveis. Não descarte no lixo comum. Para o descarte seguro e sustentável de seu antigo aparelho, entre em contato com a nossa central de atendimento ao cliente, pelos telefones 3003 1005 (capitais e regiões metropolitanas) ou 0800 648 1005 (demais localidades), ou pelo site www. mideadobrasil.com.br/pt/faleconosco, para obter informações dos postos de descarte mais próximos de sua localidade.

Indica ao usuário detalhes sobre o funcionamento do aparelho, geralmente recomendações da melhor utilização deste.

Indica ao usuário observações muito importantes sobre o funcionamento, evitando práticas inseguras, as quais podem resultar em danos menores a pessoas ou a propriedade, mas também a saúde do usuário se não realizados corretamente.

Indica ao usuário procedimentos que requerem maior atenção, recomendações e advertências que não podem deixar de ser realizadas para garantir sua segurança e integridade física.

Indica ao usuário práticas inseguras quanto ao funcionamento do aparelho, que podem resultar em alto risco à saúde e/ou acidentes graves ou fatais.

AKAF_USER MANUAL (2020-01_Rev.07)

1 - INSTRUÇÕES DE SEGURANÇA

Para garantir o melhor desempenho de seu aparelho leia atentamente todas as recomendações a seguir. Não descarte o Manual do Usuário, guarde-o para eventuais consultas. Leia todas as instruções antes de usar o aparelho.

1.1 - Medidas Importantes de Segurança

Ao abrir a embalagem de seu climatizador inspecione os componentes para identiﬁ car possíveis defeitos, tais como quebras, arranhões, rachaduras, entre outros. Veriﬁ que se falta algum componente na caixa de acordo com a lista de componentes apresentada neste manual. Caso encontre algum problema entre em contato imediatamente com o SAC Midea.

IMPORTANTE

Este aparelho não pode ser utilizado por crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas sem a supervisão de um responsável. Os usuários devem ser bem instruídos sobre as questões de segurança e também dos perigos do uso inapropriado do aparelho. Crianças devem ser supervisionadas para não brincarem com o aparelho.

1. Para evitar acidentes, mantenha o material da embalagem fora do alcance de crianças, após desembalar o aparelho.

2. Deve-se ficar especialmente atento quando o aparelho for usado perto de crianças.

3. Não utilize o aparelho para outros ﬁ ns além dos previstos neste Manual do Usuário.

4. Veriﬁ que se a tensão da rede elétrica no local de instalação é a mesma indicada na etiqueta localizada no aparelho.

5. Nunca deixe o aparelho ligado quando

6. Quando o climatizador estiver

7. Se, durante a operação, houver ruídos

NÃO utilize o aparelho próximo a banheiras, chuveiros ou piscinas.

8. Evite instalar o aparelho em um local onde

9. Este aparelho é destinado a ser utilizado

10. Para evitar choque elétrico, nunca use

11. Não respingue água ou outros líquidos

não estiver por perto. Desligue e retire o plugue da tomada quando não estiver usando o climatizador.

funcionando, não remova a estrutura do ﬁ ltro de colmeia.

estranhos, odores, fumaça, mau funcionamento e outras falhas, desligue imediatamente o aparelho e retire o plugue da tomada. Em seguida, entre em contato com o SAC Midea.

ATENÇÃO

exista alta incidência de raios solares.

somente em aplicações domésticas e similares, tais como:

• Cozinhas de funcionários em lojas, escritórios ou outros ambientes de trabalho;

• Para uso por clientes em hotéis, motéis, pousadas e outros ambientes de tipo residencial;

• Ambientes do tipo cama e café da manhã;

• Cantinas e ambientes não comerciais similares.

o aparelho com as mãos molhadas. Não molhe o aparelho nem o coloque dentro d’água.

sobre o aparelho, pois poderá causar mau funcionamento ou choques elétricos.

AKAF_USER MANUAL (2020-01_Rev.07)

12. Nunca jogue objetos no climatizador. Isso não somente irá daniﬁ car o climatizador, mas também poderá causar incêndio facilmente.

13. Não coloque objetos sobre o aparelho.

PERIGO

NUNCA cubra ou bloqueie as saídas de ar do climatizador, evitando assim sobreaquecimento e possível risco de incêndio.

14. Desligue o climatizador da tomada sempre que ﬁ zer limpeza do aparelho ou a manutenção dele.

15. Nunca transporte o aparelho pelo cabo elétrico, nem desligue-o da tomada puxando pelo cabo.

16. Não utilize o climatizador caso ele tenha caído ou apresente deterioração visível ou ainda problemas de funcionamento. Quando necessário entre em contato com o SAC Midea.

ATENÇÃO

Se o cordão de alimentação está daniﬁ cado, ele deve ser substituído pelo fabricante, agente autorizado ou pessoa qualiﬁ cada, a ﬁ m de evitar riscos.

17. Este aparelho não é destinado a ser

operado por meio de um temporizador externo.

18. Para não perder a garantia e para evitar problemas técnicos não tente consertar o aparelho em casa. Quando necessário entre em contato com o SAC Midea.

19. Não utilizar o aparelho ao ar livre.

ATENÇÃO

O climatizador, quando em operação, não deve ser colocado próximo a móveis, cortinas ou materiais combustíveis em geral.

NOTA

Não utilize o aparelho em locais muito úmidos, instale-o em um local seco para evitar umidade e/ou ferrugem.

20. Em caso de mau funcionamento, ou se observar fumaça, desligue e/ ou desconecte o plugue da tomada. Imediatamente entre em contato com o SAC Midea.

21. Não utilize o climatizador perto de qualquer objeto inﬂ amável, explosivo, perto de um ponto de gás ou em locais com altas temperaturas (próximo de fontes de calor).

22. A Nota Fiscal e o Certiﬁ cado de Garantia são documentos importantes e devem ser guardados para efeito de garantia.

NOTA

Este aparelho deve receber manutenção apenas de técnicos de serviço qualiﬁ cados.

Contate a Assistência Técnica Autorizada mais próxima para realizar uma inspeção, reparo ou ajuste.

AKAF_USER MANUAL (2020-01_Rev.07)

2 - DESCRIÇÃO DOS COMPONENTES

Conheça melhor o seu climatizador e confira o conforto que seu aparelho pode lhe proporcionar.

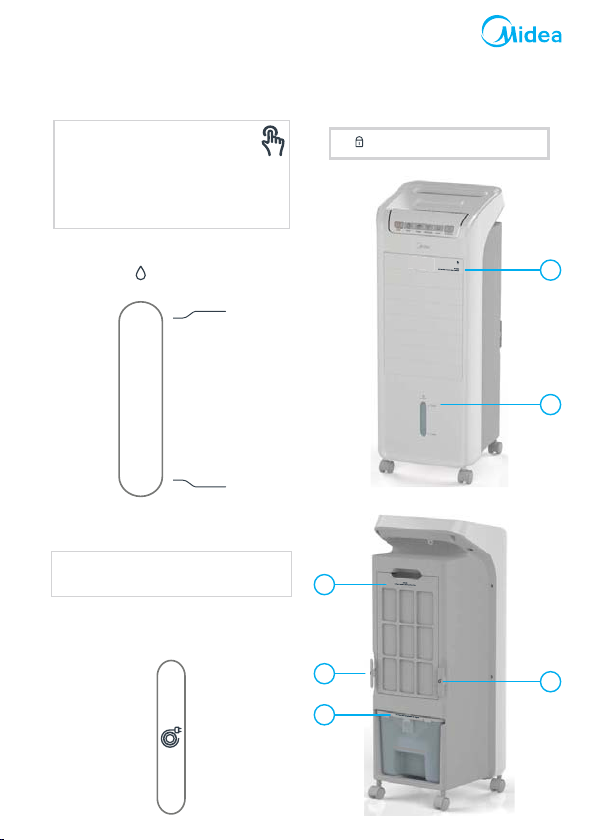

2.1 - Descrição do Climatizador

4 5

Itens:

1. Painel de Controle

2. Encaixe para Controle Remoto

3. Controle Remoto

4. Saída Fluxo de Ar

5. Aletas Saída de Ar (internas)

6. Caixa de Gel (2)

7. Reservatório de Água

8. Visor Nível de Água

AKAF_USER MANUAL (2020-01_Rev.07)

9. Rodas para Transporte (4)

10. Haste Flutuador

11. Suporte para Cabo de Alimentação

12. Tampa do Reservatório de Água

13. Tampa Superior do Reservatório de Água

14. Filtro Tela

15. Estrutura do Filtro Colmeia

16. Filtro Colmeia

1112

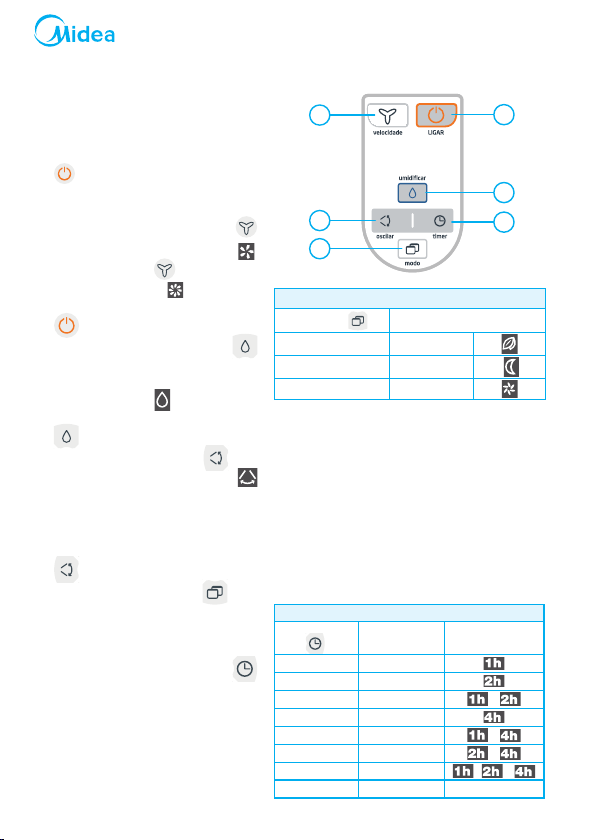

2.2 - Descrição do Painel do Climatizador

Funções:

• Ligar - Liga e desliga o climatizador.

• Timer - Programa o tempo de desligamento do aparelho.

• Modo - Altera o modo de operação para Normal, Natural ou Dormir.

• Velocidade - Aumenta ou diminui a velocidade do ﬂ uxo de ar.

• Oscilar - As aletas verticais se movimentam horizontalmente alternando o ﬂ uxo do ar.

• Umidiﬁ car - Umidiﬁ ca o ambiente.

NOTA

A função umidificar só opera com o reservatório de água abastecido.

Caso a função timer tenha sido ativada e houver o desligamento do climatizador a programação será perdida.

NOTA

AKAF_USER MANUAL (2020-01_Rev.07)

2.3 - Etiquetas de Segurança

1. Indica ao usuário abrir as aletas antes de ligar o aparelho.

5. Indica a trava de segurança do reservatório de água.

trav a do reservatório de água

abrir as aletas antes de ligar o produto

ATENÇÃO

2. Indica o nível de água do reservatório.

nível de água

máximo

mínimo

3. Indica ao usuário desligar o aparelho antes de retirar os ﬁ ltros.

desligue o produto antes de retirar o ltro

4. Indica o suporte para enrolamento do cabo de alimentação (rabicho).

ATENÇÃO

AKAF_USER MANUAL (2020-01_Rev.07)

3- CARACTERÍSTICAS TÉCNICAS GERAIS

MODELO AKAF1 AKAF2

Tensão Nominal (V) 127 220

Frequência (Hz) 60

Potência Nominal (W) 60 60

Níveis de Velocidade 3

Máximo de Horas no Timer (h) 7

Fluxo de Ar Nominal (m

Capacidade de Evaporação Nominal (ml/h) 800

Capacidade Nominal do Reservatório de Água (L) 7

Capacidade Útil de Água (L)

Dimensões do Aparelho (mm)*

Massa (Peso) do Produto (kg) 6,1

* Considerando aparelho com as rodas de movimentação.

/h) 360

Com bolsas de gelo

Sem bolsas de gelo

Largura

Altura

Profundidade

4,5

275 675

260

AKAF_USER MANUAL (2020-01_Rev.07)

4 - INSTALAÇÃO

Favor não utilizar nenhum acessório que não seja recomendado neste Manual do Usuário.

NOTA

É importante posicionar o climatizador em um local onde crianças não possam ter acesso fácil ao aparelho.

1. Retire toda a embalagem que protege o aparelho. Veriﬁ que se as rodas de transporte estão de acordo com o mostrado na ﬁ gura ao lado (ﬁ gura 1).

2. Coloque o climatizador na horizontal sobre um local plano e sobre uma superfície macia (toalha, pano). As 4 rodas de transporte são montadas mediante simples encaixe por pressão, bastando inseri-las até ouvir um “click” (ﬁ gura 2).

NOTA

Não ligue o climatizador de ar sem que as rodas de transporte estejam instaladas.

3. As 2 rodas com freio devem ser ﬁ xadas na parte traseira do aparelho.

4. Se o plugue e a tomada elétrica não estiverem bem encaixados, pode ocorrer um superaquecimento do plugue. Troque imediatamente por uma tomada elétrica adequada (ﬁ gura 3).

5. Certiﬁ que-se de que não haja outros aparelhos compartilhando o circuito elétrico com o climatizador. Uma sobrecarga do circuito elétrico irá levar a uma lâmpada opaca, infusão do fusível ou até mesmo incêndio.

6. Arrume o cabo de alimentação adequadamente para evitar acidentes com pessoas ou enrosco nos móveis.

7. O aparelho foi projetado para operação em ambiente interno. A operação em ambiente externo poderá não atingir seu efeito esperado.

8. O climatizador não pode ser operado em locais úmidos ou molhados, como cozinha e banheiro.

AKAF_USER MANUAL (2020-01_Rev.07)

NOTA

As duas rodas de movimentação traseiras possuem travas de segurança. É recomendável que sempre que o aparelho seja posicionado em algum ambiente se utilize o travamento das rodas. Este cuidado irá prevenir possíveis acidentes (decorrente de deslocamento indevido, etc.), evitando trazer danos ao produto ou até causar um acidente.

Para efetuar o travamento basta colocar a trava para baixo. Proceder desta forma com as duas rodas.

4.1 - Instruções para Instalação Elétrica

ATENÇÃO

• A tomada elétrica, por motivo de segurança, deve estar localizada em um local de fácil acesso após a instalação do aparelho.

• Verifique atentamente a tensão do aparelho antes de ligá-lo na tomada. Este aparelho NÃO é bivolt.

• Não utilize adaptadores, extensões, benjamins ou conectores “T”.

• Conecte este aparelho a uma tomada exclusiva.

• A tomada utilizada pelo aparelho deve estar com o fio terra devidamente conectado internamente.

• O aterramento garante a proteção do usuário contra choques elétricos através das partes metálicas do aparelho.

• Não seguir estas instruções pode trazer risco de vida, incêndio ou choque elétrico.

Este aparelho é equipado com cabo de alimentação e deverá ser ligado em uma rede elétrica com aterramento de acordo com a norma NBR 5410 (instalações elétricas de baixa tensão).

NOTA

O cabo de alimentação com plugue 2P (2 polos) está de acordo como novo padrão NBR 14136.

Consulte sempre um eletricista ou instalador qualificado para que as instruções de aterramento sejam devidamente observadas.

AKAF_USER MANUAL (2020-01_Rev.07)

IMPORTANTE

Risco de Choque Elétrico!

Não desmonte o aparelho. A desmontagem somente poderá ser realizada por técnico habilitado e autorizado, devido aos componentes elétricos que ﬁ carão expostos durante a operação de desmontagem, testes, etc.

Exemplo de cálculo do dimensionamento da rede elétrica:

A seção nominal do cabo (mm2), até a tomada onde o aparelho será ligado, deverá ser dimensionada em função da capacidade de condução de corrente elétrica - Como referência ver tabela abaixo, obtida da norma NBR 5410.

Por exemplo, para produtos com corrente máxima de 9,0 A; a tabela indica a utilização, para efeito de segurança, de cabos com seção nominal de pelo menos 0,5 mm produtos com corrente máxima de 17,5 A; a tabela indica a utilização, para efeito de segurança, de cabos com seção nominal de pelo menos 1,5 mm

Tipo de Linha Elétrica (B1)*

Nº condutores (de cobre) carregados: 2

Capacidade de condução

de corrente (A)

; para

Seção Nominal do cabo (mm

)

9,0 0,5

17,5 1,5

* Método de referência B1: Condutores isolados

ou cabos unipolares em eletroduto de seção circular embutido em alvenaria. (Fonte: Tabela de tipos de linhas elétricas - NBR 5410).

NOTA

No exemplo acima consideramos a utilização de uma tomada exclusiva para o aparelho.

5 - UTILIZANDO O CLIMATIZADOR

5.1 - Pré-utilização

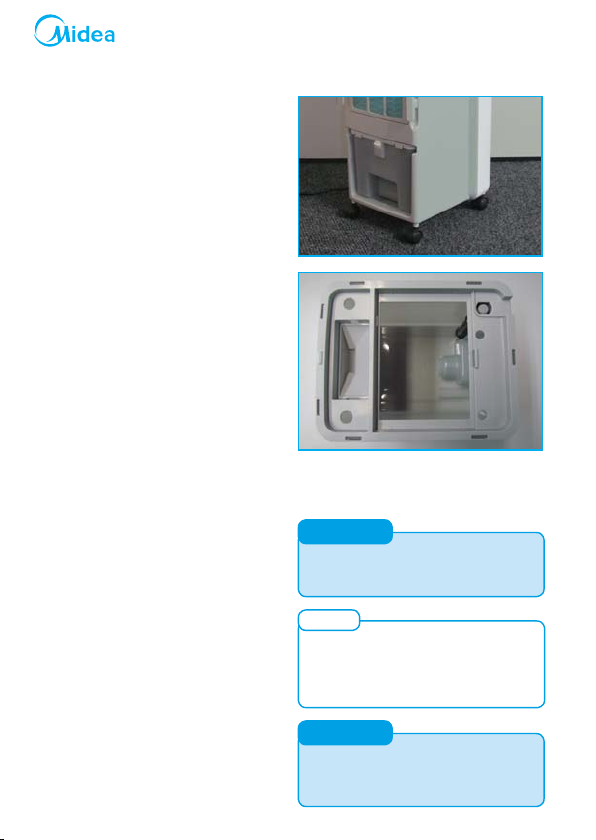

Antes de iniciar a utilização do aparelho abasteça o reservatório de água, isso permite o uso da função umidiﬁ car. Para isso siga o procedimento abaixo:

1. A água deve ser adicionada ao climatizador sempre que a função umidiﬁ car for utilizada.

2. Para adicionar água puxe o reservatório, localizado na parte inferior traseira do climatizador e abasteça com água. Ao terminar o abastecimento, empurre até travar o reservatório.

3. Para abastecer o aparelho com água, utilize a indicação de mínima e máxima do reservatório frontal (foto 1) ou do reservatório traseiro (foto 2). A indicação frontal auxilia na visualização do nível atual de água.

4. Não coloque água acima da indicação de nível máximo pois poderá ocorrer derramamento durante a movimentação.

Se o nível de água estiver abaixo do mínimo, a função umidificar não funcionará, o aparelho emitirá um bip de alerta e o ícone umidiﬁ car “

Pressione a tecla umidiﬁ car “ o ícone pare de piscar. Para reiniciar a função umidiﬁ car, reabasteça o reservatório com água.

O climatizador está em condições de ser colocado em funcionamento.

Caso o reservatório não esteja bem encaixado, a função umidiﬁ car não irá funcionar. Remova e encaixe novamente.

IMPORTANTE

Abra as aletas antes de ligar o produto.

NOTA

Caso o climatizador seja inclinado durante a utilização e vazar água, desconecte-o da tomada imediatamente. Retire o reservatório, remova toda água e deixe o aparelho secar por 24 horas antes de usá-lo de novo.

” ﬁ cará piscando.

” para que

AKAF_USER MANUAL (2020-01_Rev.07)

NOTA

O aparelho só poderá ser ligado sem água quando a função umidificar não for utilizada.

NOTA

Utilize água sem nenhum aditivo no reservatório. Não é recomendado nenhuma mistura na água, como por exemplo líquidos aromatizadores e outros semelhantes.

É possível utilizar as caixas de gel para a função umidificar. Para isso coloque no congelador a(s) caixa(s) de gel por no mínimo 2 horas. Após o período de congelamento, insira a(s) caixa(s) de gel no local indicado

- ﬁ gura 2.

NOTA

As caixas de gel após congeladas potencializam a sensação de refrescância.

5.2 - Utilizando o Painel de Controle

Para saber qual a forma adequada de utilização do seu climatizador é preciso conhecer bem o painel de controle:

1. Ligar/Desligar - Pressione a tecla para iniciar o funcionamento e

pressione-a novamente para colocar o aparelho em modo Standby.

2. Timer - Pressione a tecla

para programar quantas horas o climatizador ﬁ cará ligado de acordo com a Tabela 1 ao lado.

3. Modo - Pressione a tecla

escolher o modo de operação do climatizador, conforme a Tabela 2 ao lado.

4. Receptor de sinais infravermelhos

5. Velocidade - Pressione a tecla

uma vez para velocidade Média Pressione a tecla para velocidade Alta

mais uma vez

. Por padrão a

velocidade inicial ao pressionar a tecla

é última velocidade utilizada .

6. Oscilar - Pressione a tecla

iniciar a oscilação do fluxo de ar no seu climatizador

. As aletas verticais se movimentam, direcionando alternadamente o ar para a direita e para a esquerda. Para cancelar a função pressione a tecla

novamente.

7. Umidiﬁ car - Pressione a tecla para selecionar o modo umidiﬁ car. O indicador da função umidiﬁ cação acende no painel

. Para desligar a

função umidiﬁ car, pressione a tecla

novamente.

para

3 546 71 2

Tabela 1

Pressione

Tempo

Ligado:

Acende no

Painel

1 Vez 1 Hora 2 Vezes 2 Horas 3 Vezes 3 Horas

e 4 Vezes 4 Horas 5 Vezes 5 Horas

e 6 Vezes 6 Horas e 7 Vezes 7 Horas

, e

8 Vezes Desliga Apagado

Tabela 2

Pressione

Modo de Operação:

1 Vez Natural

2 Vezes Dormir

3 Vezes Normal

AKAF_USER MANUAL (2020-01_Rev.07)

5.3 - Controle Remoto

1. O controle remoto pode enviar sinal de comando ao aparelho até uma distância de 3 metros quando apontado para o receptor de sinal (indicado pela seta na foto 1 ao lado) e desde que não haja nenhuma interferência de móveis ou outro obstáculo entre o controle e o climatizador.

2. Quando a bateria estiver fraca, a distância poderá ser menor. Dessa forma, adquira uma bateria modelo CR2032 de 3V, com 20 mm de diâmetro e 3 mm de espessura.

3. Para substituição da bateria veja as instruções na parte traseira do controle remoto e na sequência de fotos 2, 3 e 4 ao lado.

4. Descarte a bateria sem carga em um local adequado.

Cuidados que devem ser levados em consideração no manuseio do seu controle remoto.

• Certiﬁ que-se de que não há obstáculos (como cortinas e portas) entre o controle remoto e o receptor, pois se houver não será possível programar o aparelho.

• Tenha cuidado para não derrubar o controle remoto, a queda poderá daniﬁ cá-lo.

• Mantenha o controle remoto distante de líquidos.

• Proteja o controle remoto de altas temperaturas e exposição ao sol.

• Se o receptor do sinal infravermelho na unidade interna for exposto diretamente à luz do sol, o climatizador poderá não funcionar corretamente. Utilize cortinas nas janelas para proteger o receptor.

• Se outros aparelhos estiverem causando interferência no funcionamento do controle remoto, troque de lugar.

IMPORTANTE

Quando for necessária a substituição, não utilize bateria velha ou diferente da especificada, pois poderá prejudicar o funcionamento do controle remoto.

AKAF_USER MANUAL (2020-01_Rev.07)

5.4 - Utilizando o Controle Remoto

Para saber qual a forma adequada de utilização do seu climatizador é preciso conhecer bem o controle remoto:

1. Ligar/Desligar - Pressione a tecla para iniciar o funcionamento.

Pressione-a novamente para colocar o aparelho em modo Standby.

2. Velocidade - Pressione a tecla

uma vez para velocidade Média Pressione a tecla para velocidade Alta velocidade inicial ao pressionar a tecla

é a última velocidade utilizada.

3. Umidiﬁ car - Pressione a tecla

para selecionar o modo umidiﬁ car. O indicador da função umidiﬁ cação acende no painel função umidiﬁ car, pressione a tecla

novamente.

4. Oscilar - Pressione a tecla

iniciar a oscilação do ﬂ uxo de ar . As aletas verticais se movimentam, direcionando alternadamente o ar para a direita e para a esquerda. Para cancelar a função pressione a tecla

novamente.

5. Modo - Pressione a tecla

escolher o modo de operação do climatizador, conforme a Tabela 1 ao lado.

6. Timer - Pressione a tecla

para programar quantas horas o climatizador ﬁ cará ligado de acordo com a Tabela 2 ao lado.

mais uma vez

. Por padrão a

.Para desligar a

para

AKAF_USER MANUAL (2020-01_Rev.07)

Tabela 1

Pressione

1 Vez Natural

Modo de Operação:

2 Vezes Dormir 3 Vezes Normal

Natural: O climatizador funciona de forma a simular uma brisa natural e agradável no ambiente.

Dormir: O climatizador controla a variação de velocidade de ventilação no ambiente de forma automática.

Normal: O climatizador funciona em ventilação frequente, sem interrupção.

No Modo Dormir e no Modo Natural a velocidade do ventilador varia, podendo em alguns momentos desligar. Isto é normal, para garantir a melhor climatização do ambiente.

Pressione

1 Vez 1 Hora 2 Vezes 2 Horas 3 Vezes 3 Horas 4 Vezes 4 Horas 5 Vezes 5 Horas

6 Vezes 6 Horas 7 Vezes 7 Horas

8 Vezes Desliga Apagado

Tabela 2

Tempo

Ligado:

Acende no

Painel

e e

, e

6 - LIMPEZA E MANUTENÇÃO

IMPORTANTE

Retire o plugue da tomada antes de realizar qualquer serviço de manutenção ou limpeza.

6.1 - Limpeza em Geral

Nunca use produtos de limpeza como álcool, querosene, gasolina, thinner, solventes, detergentes, ácidos, vinagres e produtos químicos ou abrasivos para limpar o climatizador. Não utilize palha de aço, pós abrasivos e substâncias corrosivas, pois estes produtos podem causar riscos permanentes ao aparelho.

6.2 - Limpeza dos Filtros

1. Retire a tela de proteção do filtro (a) do aparelho e lave-a em água corrente com detergente neutro, utilizando uma escova macia ou um pano.

2. Em seguida retire o ﬁ ltro colmeia (b). Antes de lavar remova o ﬁ ltro do suporte. Lave-o em água corrente com detergente neutro e seque o ﬁ ltro ao sol antes de reinstalá-lo.

3. Reinstale o ﬁ ltro e a tela de proteção com cuidado.

4. Não utilize escovas com cerdas grossas para a lavagem do ﬁ ltro e da tela, estas podem daniﬁ cá- los e até diminuir a eﬁ ciência dos mesmos.

5. Caso o ﬁ ltro esteja muito deteriorado ou rasgado, entre em contato com nosso SAC e saiba como obter ﬁ ltros novos.

NOTAS

• Após um longo período de utilização do climatizador, o ﬁ ltro colmeia e a tela de proteção do ﬁ ltro podem acumular alguma sujeira, o que pode afetar o ﬂ uxo de ar e a eﬁ ciência da remoção de poeira. Por isso, é recomendada a limpeza a cada 15 dias.

• Se o aparelho estiver sendo utilizado em um local com muito pó, faça a limpeza com mais frequência.

AKAF_USER MANUAL (2020-01_Rev.07)

6.3 - Limpeza do Reservatório de Água

É importante realizar periodicamente a limpeza do reservatório de água, pois é comum que caia um pouco de água no interior do aparelho. Devido ao possível acúmulo de pó em conjunto com os resíduos de água pode haver a formação de sujeira no interior do climatizador.

1. Retire o reservatório de água puxando-o com cuidado para não derrubar a água no climatizador.

2. Antes que o reservatório saia totalmente, levante-o suavemente para liberar a trava localizada acima do reservatório.

3. Use apenas um pano úmido com detergente neutro para a limpeza. O mesmo tipo de pano pode ser utilizado na limpeza do interior do aparelho.

4. Enxágue com água corrente, seque e reinstale o reservatório.

5. Se o reservatório de água mostrar sinais de calciﬁ cação, remova a calciﬁ cação usando um agente descalcificante comercial.

6.4 - Cuidados na Limpeza e Manutenção

São cuidados necessários ao realizar a limpeza e manutenção do seu climatizador.

1. Sempre que for realizar uma limpeza no aparelho desligue-o.

2. O climatizador não entra em funcionamento caso não tenha sido instalado ﬁ ltro colmeia ou se o mesmo estiver desencaixado.

3. Após realizar a limpeza do ﬁ ltro colmeia deixe por algumas horas o climatizador em funcionamento apenas no modo ventilação para secar os resíduos remanescentes da limpeza.

4. Caso o aparelho seja inclinado durante a limpeza e vazar água, retire o reservatório, remova toda água e deixe o aparelho secar por 24 horas antes de ligá-lo novamente.

AKAF_USER MANUAL (2020-01_Rev.07)

IMPORTANTE

Retire o plugue da tomada antes de realizar qualquer serviço de manutenção ou limpeza.

NOTA

Limpe a parte externa do climatizador com um pano úmido e sabão neutro. Em seguida seque-o. Não utilize álcool nem outros produtos corrosivos.

IMPORTANTE

A limpeza dos deﬂ etores de ar (aletas) deverá ser efetuada sempre com o aparelho desligado.

7 - SOLUÇÕES DE PROBLEMAS

PROBLEMA CAUSA SOLUÇÃO

Climatizador não funciona (não liga)

Não está removendo a poeira

A função umidiﬁ car não funciona

Vazamento de água

O cabo de alimentação não está conectado na tomada ou está frouxo.

Tomada com mau contato. Corrija o defeito na tomada. O disjuntor está desligado ou

falta energia elétrica. A tecla Ligar no painel de

controle não foi pressionada. O ﬁ ltro colmeia e/ou a proteção

do ﬁ ltro não foram instalados corretamente.

A proteção do ﬁ ltro está suja, afetando o ﬂ uxo de ar.

As entradas de ar estão bloqueadas por algum objeto.

O reservatório foi encaixado de maneira inadequada.

Não há água o suficiente no reservatório de água.

Vazamento de água após a movimentação do aparelho.

Está escorrendo água.

Ao retirar o reservatório de água, vazou um pouco de água para fora do aparelho.

Apareceu água dentro do aparelho, no local onde o reservatório de água é instalado.

AKAF_USER MANUAL (2020-01_Rev.07)

Certiﬁ que-se de que o cabo elétrico está devidamente conectado na tomada.

Ligue o disjuntor ou aguarde o retorno da energia elétrica.

Pressione a tecla Ligar no painel de controle.

Reinstale o ﬁ ltro colmeia e a proteção do filtro seguindo as instruções indicadas neste manual.

Remova e limpe a proteção do ﬁ ltro.

Retire o objeto das entradas de ar.

Encaixe novamente o reservatório seguindo as instruções indicadas neste manual.

Reabasteça a água, atentando para que o limite estabelecido no interior do reservatório seja respeitado.

Não movimente o aparelho quando o reservatório conter qualquer volume de água. Siga as instruções de limpeza indicadas neste manual em caso de vazamento de água no interior do aparelho.

Verifique se o reservatório está corretamente encaixado. Caso contrário, encaixe-o corretamente.

Caso a função umidiﬁ car esteja ativada, é necessário que o aparelho permaneça ligado por pelo menos 10 minutos para a secagem do filtro antes de retirar o reservatório.

Algumas vezes, ao retirar o reservatório de água, a bomba poderá retornar a água que está no sistema de umidiﬁ cação para dentro do aparelho. Isto é normal na manutenção do aparelho. Seque previamente o local onde o reservatório de água é instalado.

Certiﬁ cado de Garantia

O Climatizador de Ar Midea é garantido contra defeitos de fabricação, pelo prazo de 12 (doze) meses contados a partir da emissão da Nota Fiscal ao Consumidor. Dentro do período de garantia estão compreendidos 03 (três) meses de garantia legal e 09 (nove) meses de garantia especial, concedida pela Midea.

As garantias legal e/ou especial compreendem a substituição de peças e mão de obra necessárias para o reparo de defeitos devidamente constatados, pelo fabricante ou pela Assistência Técnica Autorizada Midea como sendo de fabricação.

A fabricante não concede qualquer forma e/ou tipo de garantia para produtos desacompanhados de Nota Fiscal de venda ao consumidor, ou produtos cuja Nota Fiscal esteja preenchida incorretamente.

As garantias ﬁ carão automaticamente inválidas se:

• Na utilização do produto não forem observadas as instruções e recomendações contidas no Manual do Usuário;

• Na instalação do produto não forem observadas as especiﬁ cações e recomendações do Manual do Usuário quanto às condições de instalação do produto, tais como, nivelamento do produto, adequação do local para instalação, tensão elétrica compatível com o produto etc;

• Constatada corrosão provocada por riscos, deformações ou similares decorrentes da má utilização do produto, bem como eventos consequentes da aplicação de produtos químicos, abrasivos ou similares que daniﬁ quem a qualidade ou material componente;

• O produto for avariado, inadequadamente utilizado ou ainda sofrer alterações, modiﬁ cações ou consertos feitos por pessoas ou empresas não autorizadas pela MIDEA;

• O defeito for causado por acidente ou má utilização do produto pelo consumidor;

• Houver sinais de violação do produto, remoção e/ou adulteração do número de série ou da etiqueta de identiﬁ cação do produto.

As garantias não cobrem:

• Despesas com a instalação do produto;

• Transporte do produto até o local da instalação;

• Despesas decorrentes e consequentes de instalação de peças e acessórios, mesmo que comercializados pela Midea;

• Despesas com mão de obra, matérias, peças e adaptações necessárias à preparação do local para instalação do produto, ou seja: rede elétrica, de gás e hidráulica, alvenaria, aterramento, bem como suas adaptações;

• Falhas no funcionamento do produto decorrentes de insuﬁ ciência, interrupções, problemas ou falta de fornecimento de energia elétrica, serviços e/ou despesas de manutenção e/ou limpeza do produto;

Certiﬁ cado de Garantia

As garantias não cobrem (continuação):

• Falhas no funcionamento normal do produto decorrentes de falta de limpeza e excesso de resíduos, ou ainda, decorrentes da existência de objetos em seu interior estranhos ao seu funcionamento e ﬁ nalidade de utilização;

• Produtos ou peças que tenham sido daniﬁ cados em consequência de remoção, manuseio, quedas ou atos decorrentes da natureza;

• Despesas por procedimentos de inspeção e diagnóstico, incluindo a taxa de visita do técnico, que determinem que a falha no produto foi causada por motivo não coberto por esta garantia;

• Deslocamento para atendimentos de produtos instalados fora do município sede da assistência autorizada, a qual poderá cobrar taxa de locomoção do técnico, previamente aprovada pelo consumidor;

• Peças sujeitas ao desgaste natural, descartáveis ou consumíveis, peças móveis ou removíveis em uso normal, tais como, lâmpadas, ﬁ ltros, botões de comando, puxadores, bem como, a mão de obra utilizada na aplicação dessas peças e as consequências advindas dessas ocorrências;

• Danos causados por movimentação incorreta e avarias de transporte.

Condições Gerais:

A Midea reserva-se o direito de alterar características gerais, técnicas e estéticas de seus produtos, sem aviso prévio. Este termo de garantia é válido para produtos vendidos e instalados no território brasileiro.

Para a sua tranquilidade, preserve e mantenha o Manual do Usuário com este Termo de Garantia, Nota Fiscal de Compra e Comprovante de Entrega do produto em local seguro e de fácil acesso.

ESTA GARANTIA É VALIDA APENAS EM TERRITÓRIO BRASILEIRO

ANOTAÇÕES

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

__________________________________________________________________________

Manual Impresso na China

AKAF_USER MANUAL (2020-01_REV.07)

SPRINGER CARRIER LTDA

Rua Berto Círio, 521

Bairro São Luis - Canoas - RS

CEP: 92.420-030

CNPJ: 10.948.651/0001-61

Líder mundial em vendas de ar-condicionado, climatizadores e ventiladores.*

(XURPRQLWRU,QWHUQDWLRQDO/LPLWHG&RQVXPHU$SSOLDQFHVHGGHDFRUGRFRPDGH´QLomRGH$LU7UHDWPHQWSURGXomRHPYROXPHGHXQLGDGHVGDGRV

(XURPRQLWRU,QWHUQDWLRQDO/LPLWHG&RQVXPHU$SSOLDQFHVHGGHDFRUGRFRPDGH´QLomRGH0DMRU$SSOLDQFHVSURGXomRHPYROXPHGHXQLGDGHVGDGRV

mideadobrasil.com.br

/mideabrasil

Líder mundial em produção de eletrodomésticos da linha branca.**

/mideadobrasil

Rede autorizada em todo Brasil.

SAC 3003 1005 / 0800 648 1005

Midea AKAF1, AKAF2 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
