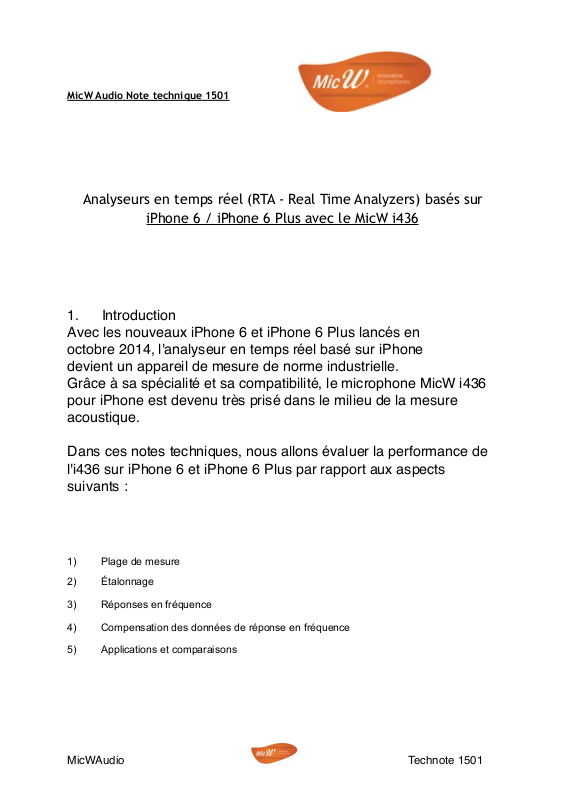

MicW Audio Note technique 1501

Analyseurs en temps réel (RTA - Real Time Analyzers) basés sur

iPhone 6 / iPhone 6 Plus avec le MicW i436

1. Introduction
Avec les nouveaux iPhone 6 et iPhone 6 Plus lancés en
octobre 2014, l'analyseur en temps réel basé sur iPhone
devient un appareil de mesure de norme industrielle.
Grâce à sa spécialité et sa compatibilité, le microphone MicW i436
pour iPhone est devenu très prisé dans le milieu de la mesure
acoustique.

Dans ces notes techniques, nous allons évaluer la performance de
l'i436 sur iPhone 6 et iPhone 6 Plus par rapport aux aspects
suivants :

1) Plage de mesure

2) Étalonnage

3) Réponses en fréquence

4) Compensation des données de réponse en fréquence

5) Applications et comparaisons

MicWAudio  Technote 1501

!

2. Matériel et logiciels

Le matériel et les logiciels suivants ont été utilisés pour la mesure :

1) Microphones MicW i436

2) iPhone 6 (modèle A1549)

3) iPhone 6 Plus (modèle A1524)

4) SigScopePro 4.4 (r1044)

3. Plage de mesure

La plage de mesure est la gamme de niveaux de pression acoustique que peut mesurer le

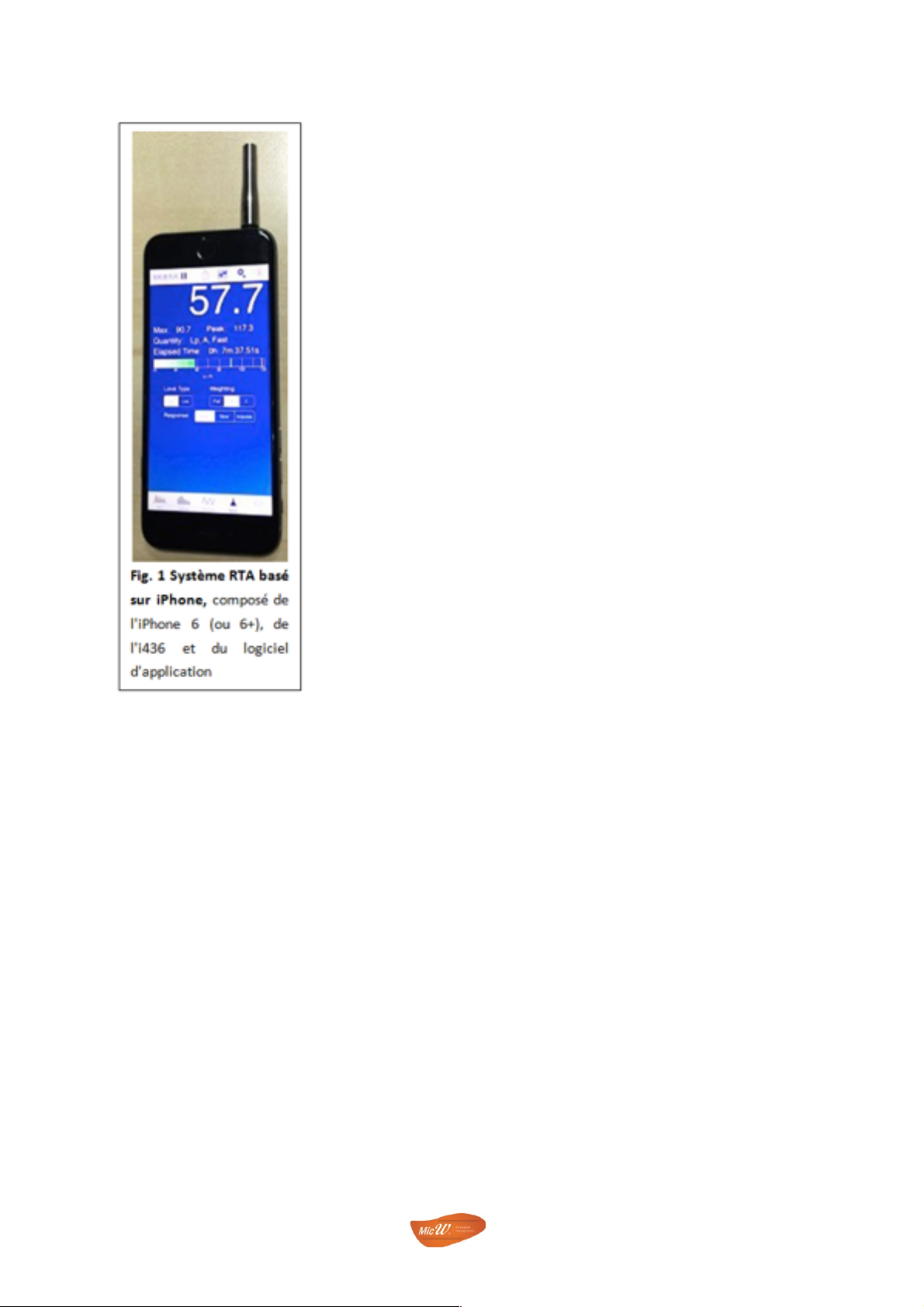

système RTA basé sur iPhone.

MicWAudio  Technote 1501

3.1 Niveau de pression acoustique (SPL) minimum du système RTA basé sur iPhone 6

Le SPL minimum du système RTA basé sur iPhone6 a été mesuré dans la chambre
anéchoïque de BSWA. Le niveau de bruit de fond dans la chambre est de 16 dBA. Les
mesures ont été effectuées à trois réglages de gain dans le logiciel.

3.2 Niveaux de pression acoustique maximum

Le SPL maximum du système iPhone a été mesuré à l'aide du calibrateur haute pression
CA905 de BSWA, qui peut générer des sources sonores de 170 dB dans une petite cavité.

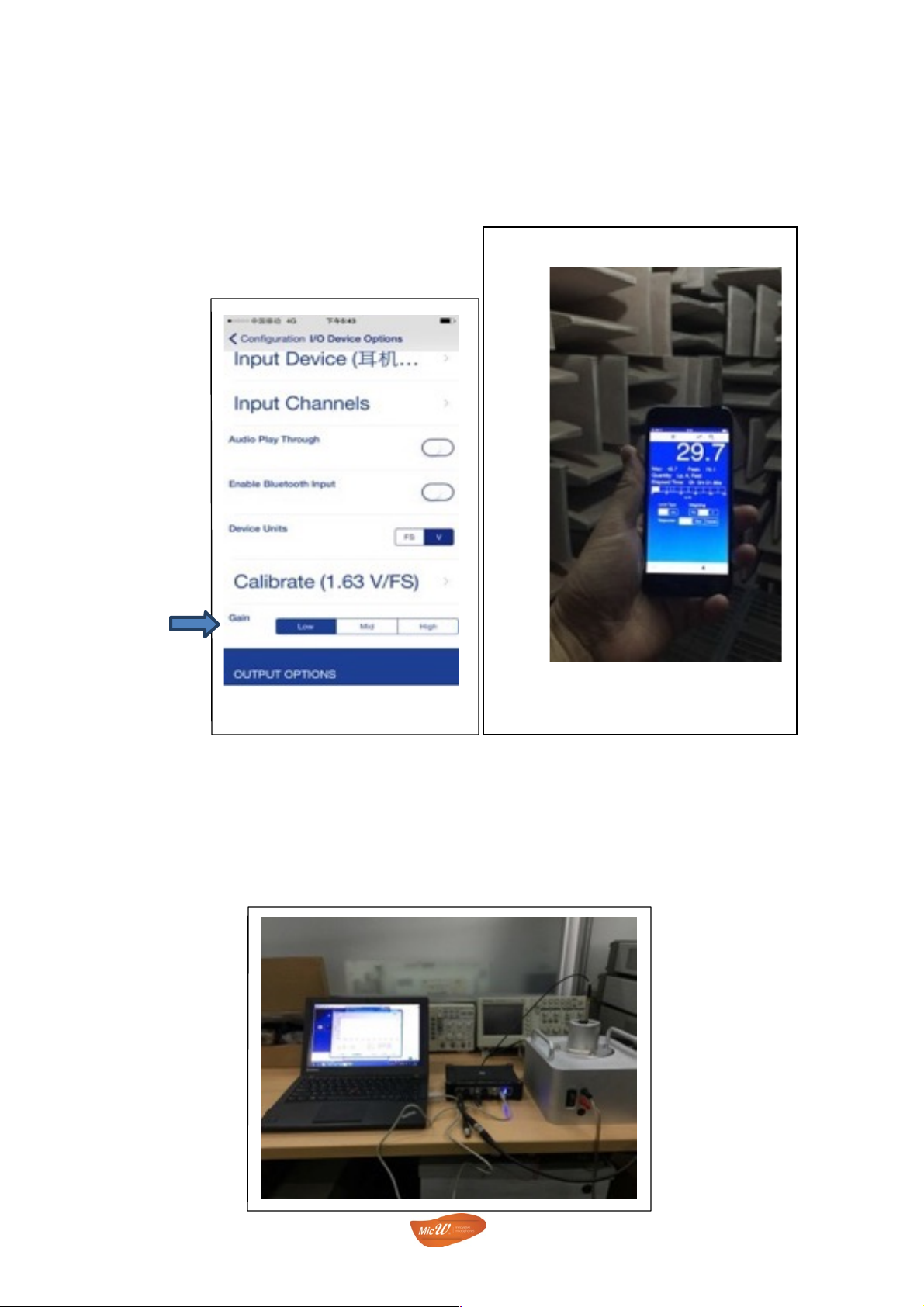

Fig. 2 Réglages de gain dans le

MicWAudio  Technote 1501

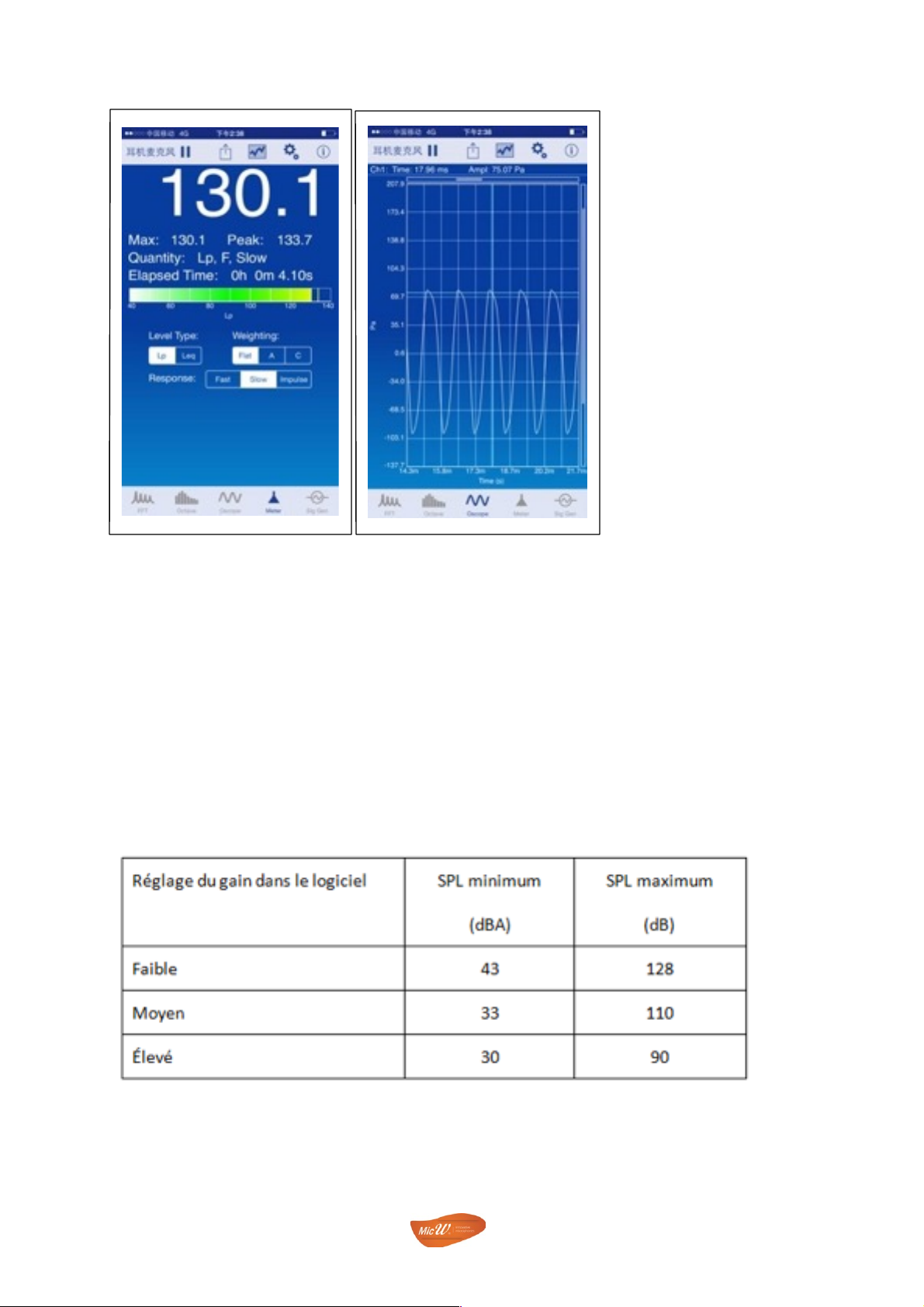

Fig. 4 Configuration pour le test du SPL maximum

La distortion du signal commence lorsque le SPL atteint 130 dB.

3.3 Résultats des plages de mesure à différents réglages de gain

Les résultats sont présentés dans le tableau 1.

Tableau 1 Plages de mesure pour le système RTA basé sur iPhone 6 avec l'i436

MicWAudio  Technote 1501

4. Réponses en fréquence du système RTA basé sur iPhone 6 avec l'i436

Les réponses en fréquence ont été testées dans la chambre anéchoïque de BSWA. La
méthode de test est conforme à la norme CEI 61094_8. Le résultat final est la moyenne des
5 tests réalisés à l'aide de l'i436. Les différences entre l'iPhone 6 et l'iPhone 6 Plus sont
inférieures à 0,2 dB.

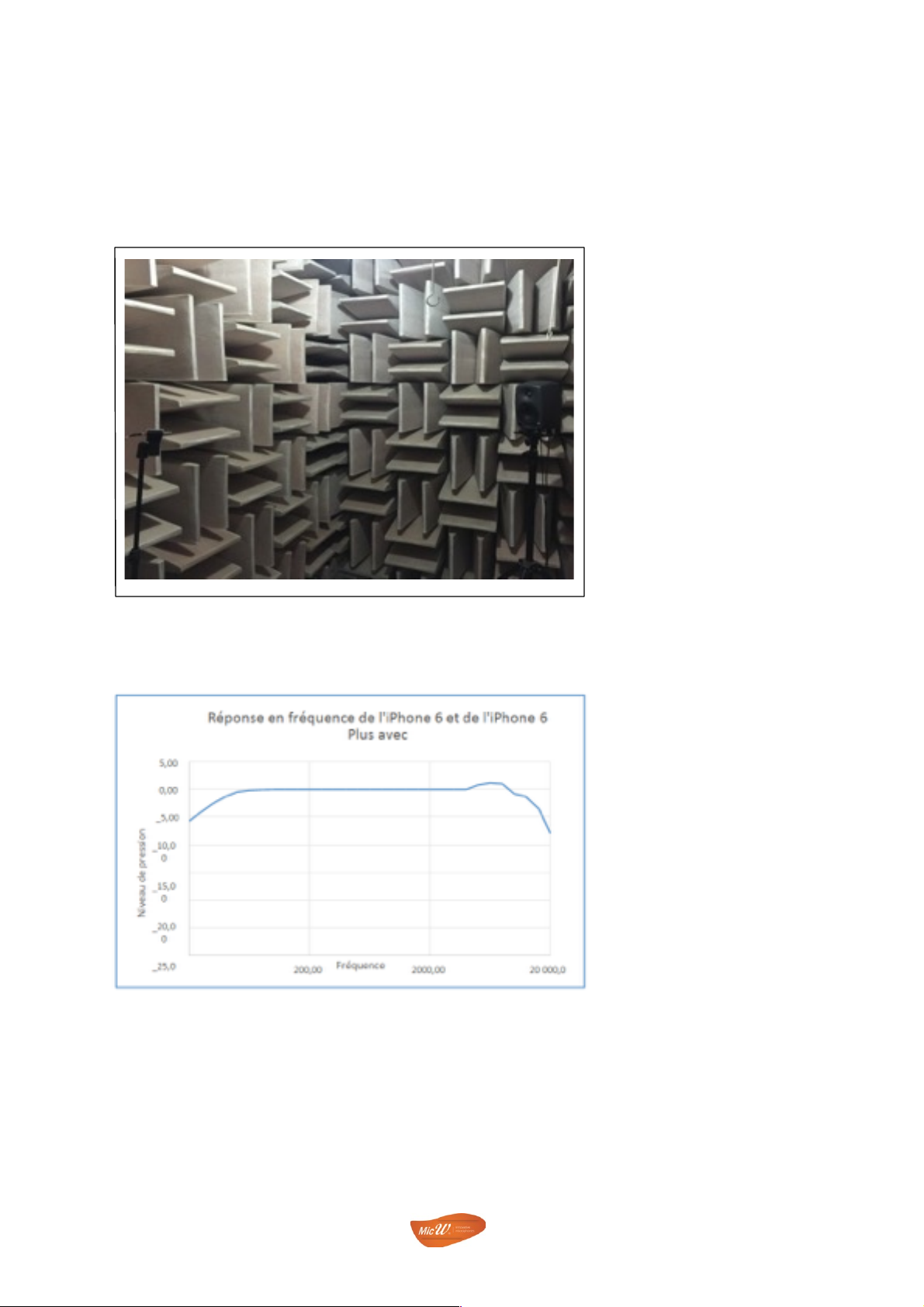

Fig. 5 Configuration de mesure pour le test de la réponse en fréquence

Fig. 6 Réponses en fréquence pour l'iPhone 6 et l'iPhone 6 + avec l'i436

MicWAudio  Technote 1501

Transférez les données de réponse en fr équence

dans l'application SigScopePro, qui a pour fonction

de compenser les données de mesure.

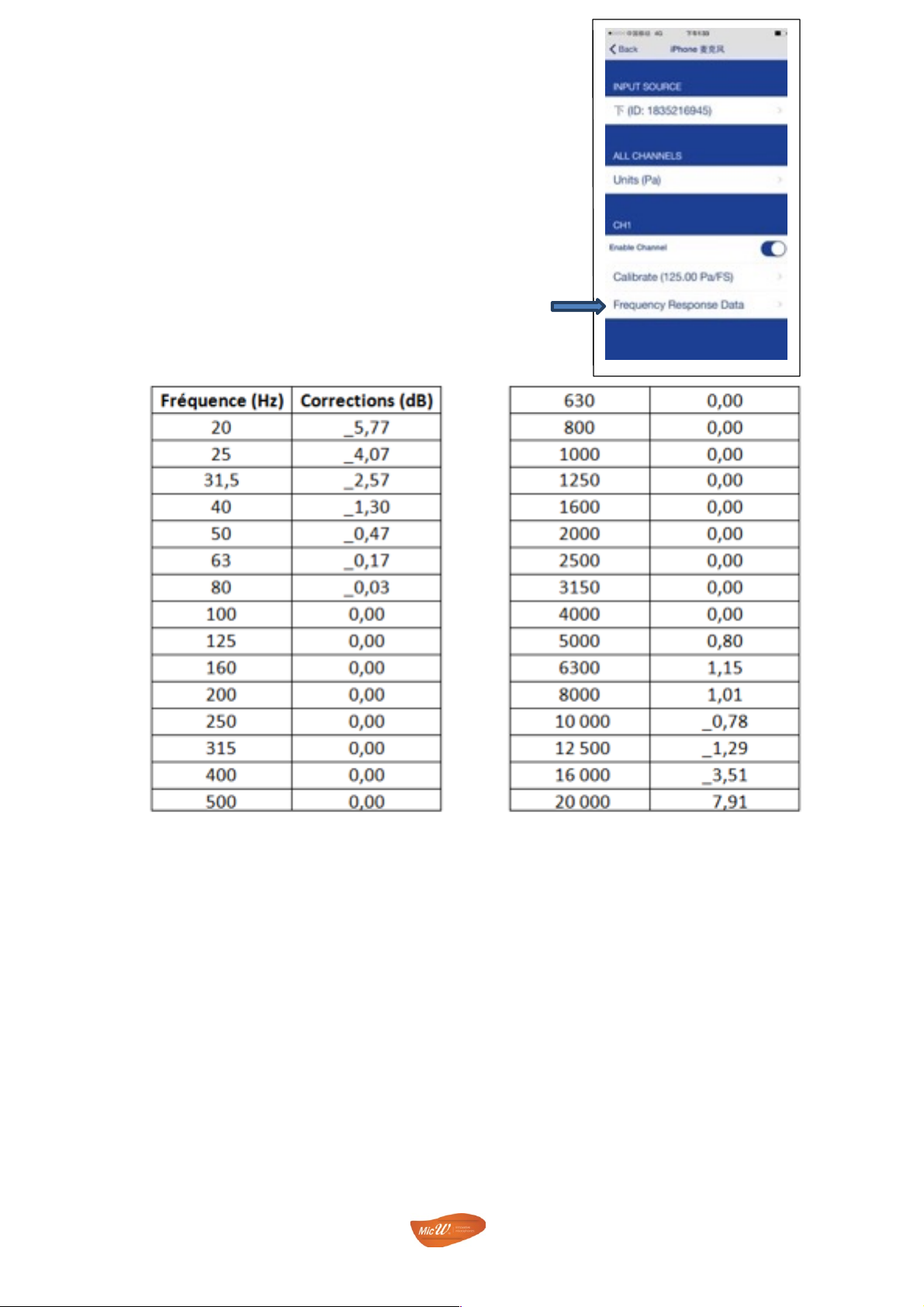

Fig. 5 Compensation des données de réponse en fréquence

dans l'application

Ta blea u 2 D onné es d e rép onse en f réqu ence pour l'i Ph one 6 e t l'i Ph on e 6 + ave c l'i 436

5. Étalonnag

Pour étalonner le MicW i436, l'application a besoin de la sensibilité du microphone i436,
qui est fournie dans le mode d'emploi. L'unité de sensibilité est le mV/Pa. L'iPhone 6 et
l'iPhone 6 Plus disposent de circuits d'amplification internes ; le facteur d'amplification des

MicWAudio  Technote 1501

iPhones a été mesuré à l'aide du calibrateur de niveau sonore CA114 de BSWA (94,0 dB à
1000 Hz) et le résultat obtenu est 1,28.

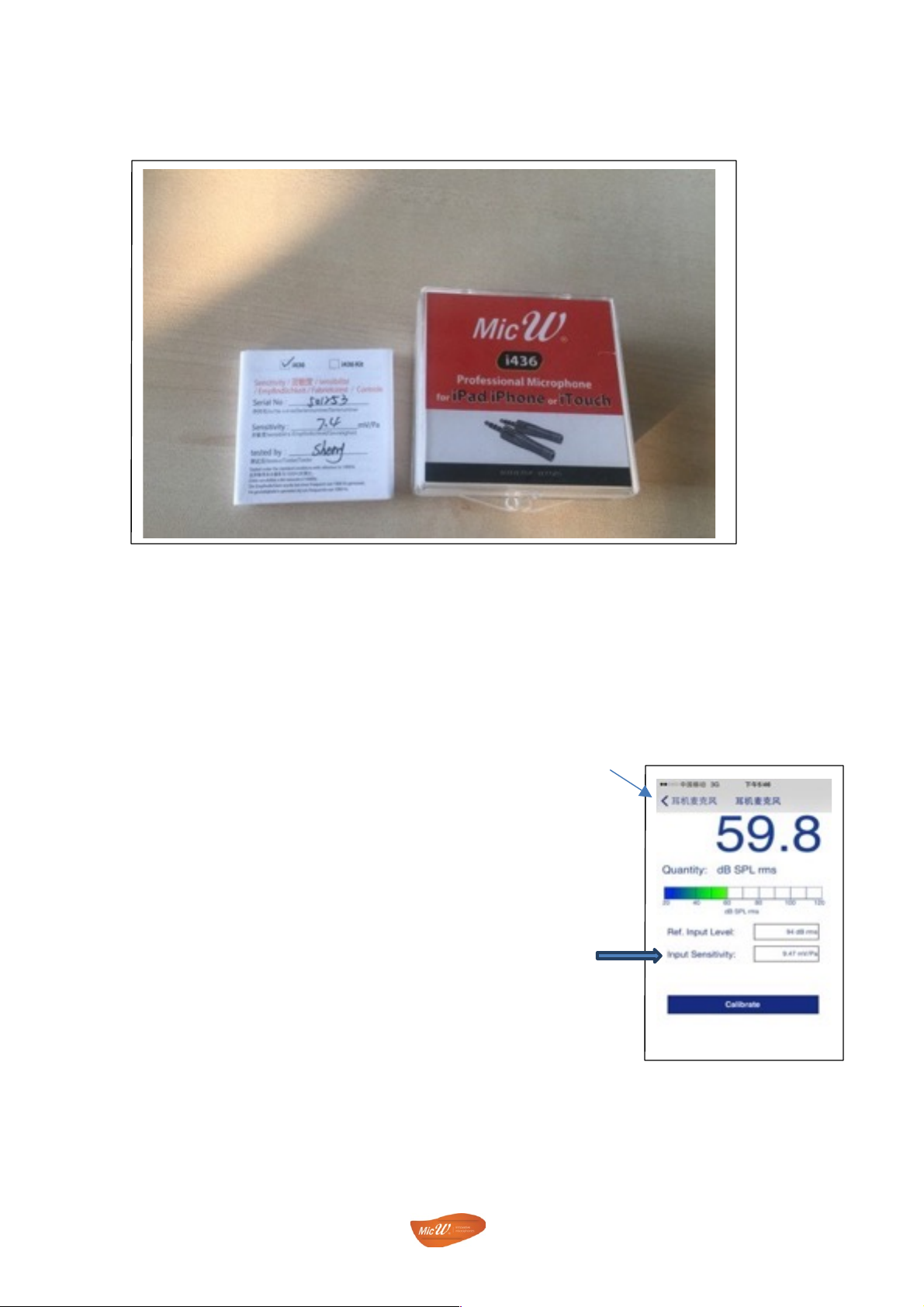

Fig. 7 La sensibilité de chaque i436 est fournie dans le mode d'emploi Procédure
d'étalonnage du système RTA basé sur iPhone 6 :

(1) Lisez la valeur de sensibilité dans le mode d'emploi.

Par exemple, la sensibilité est de 7,4 mV/Pa dans la figure 7.

(2) Calculez la sensibilité d’entrée en

multipliant la sensibilité par le facteur d'amplification 1,28.

Par exemple, la sensibilité d'entrée est de 7,4 x 1,28 = 9,47 mV/Pa.

(3) Saisissez 0,00947 (V/Pa) dans l'application

comme indiqué dans la figure 8.

(4) Appuyez sur < en haut à droite.

Fig. 8 Sensibilité d'entrée dans l'application

MicWAudio  Technote 1501

6. Applications [6]

Une étude indépendante a été menée à l'Université du Kentucky pour comparer un système
RTA basé sur iPad mini avec l'i436 et un système LMS SCADAS. Les résultats sont présentés
dans les figures 9 et 10.

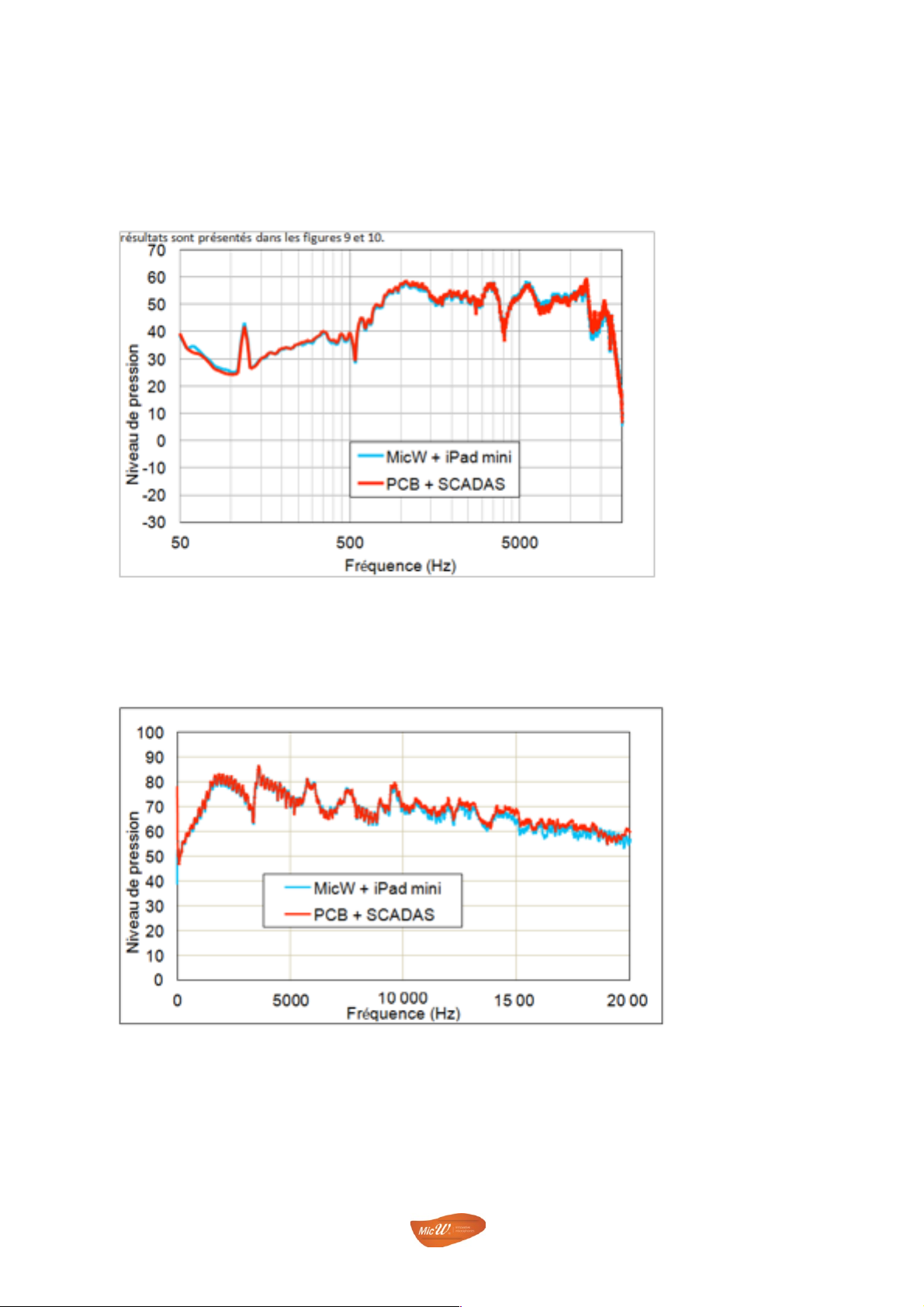

Fig. 9 Comparaison de l'iPad mini avec l'i436 et du système LMS SCADAS avec le
microphone PCB pour le bruit blanc dans la chambre anéchoïque

Fig. 10 Comparaison de l'iPad mini avec l'i436 et du système LMS SCADAS avec le
microphone PCB à 0,5 m du pot d'échappement d'une moto Harley-Davidson

MicWAudio  Technote 1501

Références

[1] CEI 61094_1 : 1991, Microphones de mesure _ Partie 1 : spécifications des microphones
étalons de laboratoire

[2] CEI 61094_4 : 1995, Microphones de mesure _ Partie 4 : spécifications des microphones
étalons de travail

[3] CEI 61094_6 : 2004, Microphones de mesure _ Partie 6 : grilles d'entraînement pour la
détermination de la réponse en fréquence

[4] CEI 61672_1 : 2002, Électroacoustique _ Sonomètres

[5] CEI 61094_1 : 1991, Microphones de mesure _ Partie 8 : méthodes pour la
détermination de l'efficacité en champ libre par comparaison des microphones étalons de
travail

[6] Gong Cheng et Ruimeng Wu, 2014, Acquisition de données pour l'iPad. Réunion du
consortium de vibro-acoustique, Université du Kentucky.
