HiTi Photo Printer

63xPL/PS

Benutzerhandbuch

IMPRESSUM

Microsoft, MS, MS-DOS und Windows sind eingetragene Warenzeichen der Microsoft Corporations.

Pentium ist ein in den U.S.A. eingetragenes Warenzeichen der Intel Corporation.

TrueType ist in den U.S.A. ein Warenzeichen von Apple Computer, Inc.

Adobe und Acrobat sind eingetragene Warenzeichen von Adobe Systems Incorporated.

Andere Produktbezeichnungen sind Warenzeichen oder eingetragene Warenzeichen der entsprechenden Firmen.

COPYRIGHT

Die Informationen in diesem Dokument können jederzeit ohne vorherige Ankündigung geändert werden.

Hi-Touch Imaging Technologies schließt jede weitere Gewährleistung bezüglich des Materials, einschließlich aber nicht beschränkt auf alle beinhalteten oder impliziten Garantien und Bedingungen der Handelbarkeit, Verwendungsfähigkeit für einen speziellen Zweck.

Hi-Touch Imaging Technologies haftet nicht für Fehler oder für zufällige Folgeschäden, die in Verbindung mit Ausführung oder Nutzungsfähigkeit entstehen.

Jede Art der Vervielfältigung, Übertragung oder Übersetzung aus diesem Benutzerhandbuch bedarf der vorherigen schriftlichen Genehmigung durch Hi-Touch Imaging Technologies, soweit nicht durch das Urheberrechtgesetz erlaubt.

Hi-Touch Imaging Technologies, HiTi, HiTi Firmenlogo, PhotoDesiree, „Digital mini-lab just for you“, HiTi Name (in simplifiziertem Chinesisch oder traditionellem Chinesisch), sind Warenzeichen oder eingetragene Warenzeichen von Hi-Touch Imaging Technologies in Taiwan, China und anderen Ländern.

SICHERHEITSVORKEHRUNGEN

1. Bitte lesen Sie diese Hinweise sorgfältig durch. Heben Sie diese Anleitung für den späteren Gebrauch auf. Befolgen Sie die Warnungen und Instruktionen auf dem Produkt.

2. Vor dem Reinigen ist das Gerät vom Stromnetz trennen. Verwenden Sie keine Flüssig- oder Aerosolreiniger Benutzen Sie ein angefeuchtetes Tuch zur Reinigung.

3. Nutzen Sie das Gerät in der Nähe von Wasser.

4. Bei der Aufstellung des Gerätes ist auf sicheren Stand zu achten. Ein Kippen oder Fallen könnte Beschädigungen hervorrufen.

5. Die Belüftungsöffnungen dienen der Luftzirkulation, die das Gerät vor Überhitzung schützt. Sorgen Sie dafür, dass diese Öffnungen nicht abgedeckt werden. Das Plazieren des Produktes auf ein Bett, Sofa, Teppich oder ähnliche Oberfläche darf niemals die Öffnungen blockieren. Das Produkt darf niemals in der Nähe oder oberhalb von Heizkörpern oder anderen Hitzquellen, oder in umbaute Installation genutzt werden, es sei denn, es ist für eine ausreichende Belüftung gesorgt.

6. Das Produkt sollte immer entsprechend der etikettierten Angabe über die Netzversorgung betrieben werden. Falls Sie nicht sicher sind welche Netzversorgung Ihnen zu Verfügung steht, erkundigen Sie sich bei Ihrem Händler oder der örtlichen Energiebehörde.

7. Vergewissern Sie sich, dass der gesamte Stromverbrauch der eingesteckten Geräte bei Verwendung eines Verlängerungskabels nicht über die Amperezahl hinausgeht, die das Verlängerungskabel zulässt. Der gesamte Stromverbrauch aller über eine Wandsteckdose verbundener Geräte darf nicht den Grenzwert der Sicherung übersteigen.

8. Öffnen Sie niemals das Gerät. Ein Entfernen der Abdeckung kann Sie elektrischen Schlägen aussetzen. Das Gerät darf aus Gründen der elektrischen Sicherheit nur von autorisiertem Servicepersonal geöffnet werden.

FCC-RICHTLINIEN

Die Federal Communication Commission Radio Frequency Interference Erklärung enthält folgende Paragraphen:

Dieses Gerät wurde geprüft und erfüllt die Anforderungen für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Richtlinien. Diese Bestimmungen dienen dazu, in Wohngebieten einen angemessenen Schutz gegen schädliche Störungen sicherzustellen. Dieses Gerät erzeugt und nutzt Energie im Funkfrequenzspektrum und kann auch solche abstrahlen. Wenn nicht gemäß der Anleitung installiert, kann es schädliche Störungen im Funkverkehr verursachen. Es kann keine Garantie dafür übernommen werden, dass eine solche Störung bei einer Installation nicht auftreten kann. Für den Fall, dass das Gerät den Randfunk- oder Fernsehempfang beeinträchtigt (was leicht durch Ein- und Ausschalten des Geräts festgestellt werden kann), hat der Betreiber durch Ergreifen einer oder mehrerer der folgenden Maßnahmen dafür zu sorgen, dass die Störung behoben wird:

1. Empfangsantenne neu ausrichten oder an einem anderen Ort montieren.

2. Gerät und Empfänger in größerer Entfernung voneinander aufstellen.

3. Schieben Sie nie irgendwelche Objekte in Gehäuseöffnungen. Sie könnten gefährliche Spannungspunkte berühren oder Kurzschlüsse verursachen, die zu Feuer oder elektrischem Schlag führen können. Halten Sie alle Flüssigkeiten vom Computer und seinen Zusatzgeräten fern.

4. Gerät an einen anderen Stromkreis, als den des Empfängers anschließen.

5. Vom Hersteller nicht ausdrücklich genehmigte Änderungen oder Modifikationen können die Benutzungsbefugnis erlöschen lassen.

CE Information

Kapitel 1. Willkommen

1-1 Unsere Einladung zur HiTi

Photo Drucker Familie

Es ist uns ein Vergnügen Sie bei uns als Mitglied der HiTi Photo Drucker Familie begrüßen zu können. Wir danken für Ihr Vertrauen und hoffen, dass wir am Anfang einer langjährigen Zusammenarbeit stehen. Unsere Drucker verwandeln Ihre Bilder in Meisterwerke. HiTi Photo Drucker bieten eine Unmenge kreativer Möglichkeiten, das digitale Zeitalter beschert jede Menge wundervolle Erinnerungen und Schätze.

Raumzeitalter in ultrakompakten Dimensionen

Grob und sperrig werden Wörter aus dem Wörterbuch Ihrer Großeltern erscheinen. HiTi Photo Drucker gibt Ihnen ganz neue revolutionäre Druckmöglichkeiten. Der spezielle Farbentwurf und senkrechte Aufbau lassen Ihren Schreibtisch größer erscheinen. Die Freude an Dunkelkammern wird wieder geweckt. Hier können Sie Unvergessliches erleben.

USB-Anschluss

Ein USB-Anschluss ermöglicht das Verbinden Ihres Druckers mit jedem System oder Gerät, das USB-Funktionen unterstützt.

Ein gigantisches Software Programm

Unser Desiree ist das perfekte Mittel, um Ihren Fotodrucker in optimaler Form zu halten. Flexibel im Design, erlaubt die Software eine kreative und and innovative Anwendung. Foto Image, Terminkalender, Aufkleber und viele andere Möglichkeiten sind nur einen Klick entfernt. Farben, Gamma, Helligkeit, Schattierungen, Farbtöne und viele andere Verfeinerungen sind nur ein Taste entfernt.

Ein Ergebnis das ins Auge fällt

Unsere Augen sind In Bezug Auflösungen das Maß aller Dinge. Die Qualität von Bildern mit weniger als 300 dpi kann als unzureichend bezeichnet werden. Mit „Dye Diffusion Thermal Transfer“ stattet HiTi Photo Drucker Ihre Bilder mit

16.77 Millionen Farben und 300 dpi aus. Dies ist echte Foto-Qualität, die Sie

mit HiTi Foto Drucker bequem zuhause erreichen können. Die Qualität von HiTi Foto Drucker kann es mit allen anderen heute auf dem Markt befindlichen Druckern aufnehmen.

1-2 Einblick in den HiTi Foto

Drucker

LED-Anzeige

Schalten Sie das Gerät ein. Der Startvorgang wird durch grünes Blinken der LED-Anzeige angegeben. Dann zeigt die LED-Anzeige stabiles Grün. Andernfalls, forschen Sie nach Gründen.

Papierkassette

Dient dem Einlegen und Aufbewahren des Papiers. Schieben Sie das Papier ganz hinein in bringen Sie die Papierkassette anschließend vorsichtig in das Papierausgabefach. Das Papier wird zwischen Kassettenabdeckung und Drucker 4 Mal hin- und hergeschickt.

Belüftungsöffnungen

Die Belüftungsöffnungen befinden sich an der Vorder- und Rückseite des Druckers. Es sollte stets ein ausreichender Luftaustausch gewährleistet sein. Entfernen Sie Gegenstände in unmittelbarer Nähe der Öffnungen. Diese Öffnungen sind für die Kühlung des im Betrieb befindlichen Druckers konzepiert.

ID Taste

Drücken Sie auf die Drucktaste im oberen Bereich des Druckers, um eine verbrauchte Kassette auszutauschen.

Farbbandkassetten-Steckplatz

Die Farbbandkassette muss in richtiger Weise eingesetzt werden. Achten Sie auf die richtige Ausrichtung der Kassette.

Papierausgang

Halten Sie den Papierausgang während des Druckvorgangs frei.

Netzschalter

Schaltet den Drucker ein oder aus.

Auswurftaste

Papierausgang

Spezifikationsetikett

USB-Buchse

Netzschalter

Netzbuchse

Dient dem Anschluss der Netzversorgung.

Papierfach

USB-Anschluss

Schließen Sie das USB-Kabel an diese Buchse und verbinden Sie es mit anderen Geräten, wie etwa dem PC.

Spezifikations-Etikett

Enthält Printerangaben und detaillierte Informationen.

Kapitel 2. Schnellinstallation

2-1 Hardwareinstallation(63xPS)

1. Stecken Sie das Kontrollerkabel in den Anschluss an der Rückseite des Druckers.

2. Vergewissern Sie sich, dass das USB-Kabel nicht mit dem PC verbunden ist.

3. Schalten Sie die Stromversorgung ein.

4. Die Hauptseite des LCD erscheint, Sie können mit Ihrer Auswahl beginnen.

Hinweis: Bei mit dem PC verbundenem USB-Kabel befindet sich der Drucker im PC-Modus (wird im LCD angezeigt) und die Kontrollfunktion ist deaktiviert.

2-2 Betriebsablauf(63xPS)

1. Vorstellen des Kontrollers

Der HiTi Photo Printer 63xPS Kontroller arbeitet mit einer Druckschnittstelle, die alle Funktionen einschließt. Es folgen genauere Angaben:

LCD

ESC

Menü

Pfeiltasten

BEARBEITEN

DRUCKEN

1.6 Zoll TFT LCD

OSD-Menü OSD (On Screen Display) bietet alle Funktonen und Informationen zur Bildvorschau, Bildbearbeitung und Drucken.

: Der Panel arbeitet mit 60K Pixel und Full Color (24bit). Das

-OK: Zur Bestätigung, etwa der Auswahl eines Bildes, oder der

Bildbearbeitung.

ESC

: Zum Abbrechen eines Vorgangs oder zum Wechseln in eine höhere

Ebene.

Menü

: Die OSD-Hauptseite: Alle gerade aktuellen Vorgänge werden

gleichzeitig abgebrochen.

Bearbeiten

: Aktiviert die Bearbeiten-Seite des OSD, im Abschnitt 'Foto

audrucken' finden Sie weitere Informationen.

Drucken

: Drücken Sie diese Taste um alle ausgewählten Aufträge

hintereinander auszudrucken.

2. Hauptseite:

-Die Funktionsliste: Alle 8 Funktionen werden in Folge einzeln beschrieben.

ID Foto

Index

Foto

Quick Foto

Aufkleber

DPOF

Alles Drucken

Setup

-Speicherstatus: Zeigt die aktuelle aktive Speicherkarte (CF/SM). Gehen Sie

zum manuellen Auswechseln der Karte zur Setup-Seite.

3. Foto

Betriebsablauf: Vorschauseite (4 Bilder gleichzeitig)

Drücken Sie die Pfeiltasten, stoppen Sie bei dem Bild, dass Sie ausdrucken oder bearbeiten wollen und drücken Sie OK.

Drücken Sie die nach-oben und nach-unten-Tasten, um die Anzahl der zu druckenden Kopien auszuwählen (Standardvorgabe ist 1)

Drücken Sie zum Bestätigen OK, und um zurück zur Vorschauseite zu gelangen

Fahren Sie mit der Auswahl der Bilder fort

Drücken Sie die Drucktaste, um mit dem Ausdrucken fortzufahren

Um den Vorgang zu Bestätigen und den Druckvorgang zu starten, drücken Sie erneut auf Drucken

Hinweis:

Falls zwei Karten (CF und SM) eingesteckt sind, erkennt der Drucker nur die

zuerst eingesteckte Karte. Um den Speicherstatus zu ändern:

-Entfernen Sie die andere Karte

-Öffnen Sie die Setup-Seite und betätigen Sie den Karten-Wahlschalter

Informationen zur Vorschauseite: Die Bilder der Vorschauseite sind Thumbnails aller von der Digitalkamera aufgenommenen Bilder, alle EXIF-Dateien (von allen auf dem Markt befindlichen Digitalkameras unterstützt) kommen mit den Thumbnail-Dateien. In seltenen Fällen kann die Vorschauseite ein Thumbnail nicht korrekt wiedergeben:

-Das Thumbnail ist beschädigt, oder die Datei unterstützt Thumbnail nicht

(kein EXIF-Format)

Hinweis: Eine Beschädigung des Thumbnails bedeutet nicht, dass auch die

Datei beschädigt ist

-Die Bilddatei in der Speicherkarte ist beschädigt

-Die Anzahl an Pixeln der Bilddatei übersteigt 6M Pixel (4:3 Bildratio), bei 3:2

Bildern sind aber nur 5.8M Pixel unterstützt

-Die Größe der Bilddatei übersteigt 3M Bytes.

Informationen zur Bearbeiten-Seite: Drücken Sie in der Vorschauseite auf die Bearbeiten-Seite, um ein Bild zu

bearbeiten, es gibt folgende Funktionen:

-Verschieben: Drücken Sie die Pfeiltasten, um eine Bewegung in eine

beliebige Richtung auszuführen.

-Drehen: Drücken Sie die Links- und Rechts-Tasten, um eine 90 Grad Drehung

durchzuführen, rechts dreht in Uhrzeigersinn und links dreht entgegen dem Uhrzeigersinn).

-Größenänderung: Drücken Sie nach-oben und nach-unten-Taste, um eine

Größenänderung vorzunehmen, nach-oben vergrößert und nach-unten verkleinert das Bild.

-Kopien: Legt die Anzahl der zu druckenden Kopien fest, zwischen 1 und 99

-Erweitern:

z

Helligkeit: Rechts für Erhöhen und Links für Verringern

z

Kontrast: Rechts für Erhöhen und Links für Verringern

z

Color R/G: Rechts für mehr Rot-Ton und Links für mehr Grün-Ton

z

Color B/Y: Rechts für mehr Blau-Ton und Links für mehr Gelb-Ton

z

OK: Speichert der Änderung und führt zurück zur Bearbeiten -Seite

-OK: Bestätigt die Änderung und führt zur Vorschauseite zurück

Hinweis:

Das Dekodieren einer Bilddatei dauern, nachdem die Bearbeiten-Seite

geöffnet wurde, etwa 5 bis 10 Sekunden. Die jeweilige Zeit hängt von der

Dateigröße und der Anzahl der Pixel ab.

4. ID Foto

Betriebsablauf: Vorschauseite

Drücken Sie die Pfeiltasten, stoppen Sie bei dem Bild, dass Sie ausdrucken oder bearbeiten wollen und öffnen Sie die ID Foto-Bearbeiten-Seite (Hinweis)

Zurück zur Vorschauseite

Weitere Bilder aussuchen

Drücken Sie auf ‚Drucken’, um die ID Fotos nacheinander auszudrucken

Drücken Sie zur Bestätigung und zum Starten des Druckvorgangs erneut auf ‚Drucken’

Hinweis:

Die ID Foto-Bearbeiten-Seite bietet eine zusätzliche Funktion, die die Auswahl

des ID Formats ermöglicht. Sie können zwischen 2-Zoll ID und 1-Zoll ID

wählen

1-Zoll ID: Druckt 12 1-Zoll ID Fotos auf 4x6 Fotopapier

2-Zoll ID: Druckt 9 2-Zoll ID Fotos auf 4x6 Fotopapier

5. Index:

Betriebsablauf: Wahl des Druckformats im Index (6x5, 8x7, 5x4) und drücken Sie zur Bestätigung OK

Drücken Sie zur Bestätigung und zum Starten des Druckvorgangs erneut auf ‚Drucken’

6. Aufkleber

Betriebsablauf: Wahl des Aufkleberformats (4x4, 4/2/4)

Auswahl (A-D) des bevorzugten Layouts und Drücken Sie OK, um die Vorschauseite zu öffnen

Wählen Sie ein Bild aus und bestätigen Sie die Wahl mit OK

Hinweis: Das Dekodieren einer Bilddatei dauert etwa 5 bis 10 Sekunden

Gehen Sie in A-D zu einer anderen Position und wählen Sie ein anderes Bild aus

Wenn die Seite mit Aufklebern gefüllt ist, drücken Sie auf ‚Drucken’, um mit dem Ausdruck der Aufkleber zu beginnen

Drücken Sie zur Bestätigung und zum Starten des Druckvorgangs auf ‚Drucken’

7. Quick Photo

Betriebsablauf: Vorschauseite

Wählen Sie mit den Pfeiltasten ein Bild aus und drücken Sie anschließend zum Ausdrucken auf OK

Das Ausdrucken beginnt

8. DPOF(Digital Printer Order Format)

Betriebsablauf: Drücken Sie zur Bestätigung und zum Starten des Druckvorgangs auf ‚Drucken’

9. Alles Drucken:

Betriebsablauf: Drücken Sie zur Bestätigung und zum Starten des Druckvorgangs auf ‚Drucken’

10. Setup

Betriebsablauf: Auswahlfunktion

-Auswahl der Karte

Drücken Sie die nach-oben und nach-unten-Pfeiltasten, um zwischen CF und SM zu schalten

Drücken Sie Ok, um die Änderung zu speichern

-Aktualisieren der Firmware

Stecken Sie die Speicherkarte mit der neuen Firmware ein

Bestätigen Sie mit OK und starten Sie das Update

Hinweis:

Vergewissern Sie sich, dass die Speicherkarte formatiert und

vollkommen leer ist, bevor Sie die neue Firmware speichern. Weitere

Informationen zu neuer Firmware finden Sie auf unserer Webseite

www.hi-ti.com

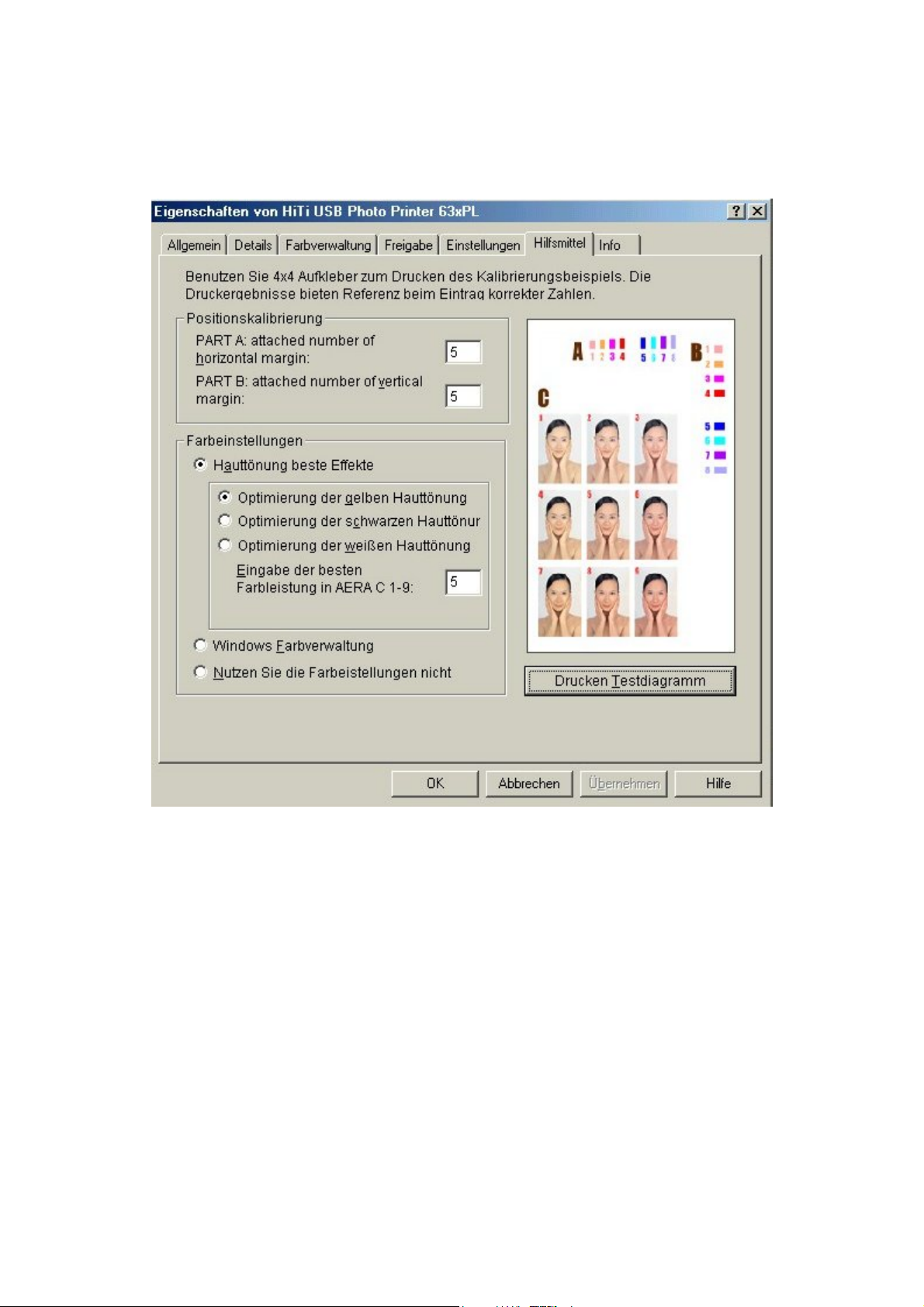

-Druckerkalibrierung

Legen Sie einen 4x4 Aufkleber in das Papierfach

Drücken Sie PRINT, um das Positionskalibrierungsformat auf den Aufkleber zu drucken

Geben Sie je nach Ausdruck die Nummer von der Schneidelinie des Aufklebers entspricht, um so den horizontalen und vertikalen Rand abzustimmen.

-LCD-Abstimmung

Wählen Sie eine der Funktionen Helligkeit, Kontrast, Color R/G, Color B/Y

Drücken Sie die Pfeiltasten Links und Rechts, um den Wert zu erhöhen oder zu verringern

Bestätigen Sie die Einstellung mit Ok und gehen Sie zur höheren Ebene zurück

PART A

oder

PART B

, die

-Sprache

Drücken Sie die nach-oben und nach-unten-Pfeiltasten, um die Sprache der Betriebsschnittstelle festzulegen

-Info

Kontrollerversion und Firmwareversion

2-3 Treiberinstallation (Win98)

1. Legen Sie die “Software CD“ in das CD-ROM Laufwerk.

2. Falls die CD-ROM nicht automatisch startet, doppelklicken Sie auf das Arbeitsplatz-Symbol und doppelklicken Sie auf das CD-ROM Laufwerk.

3. Wählen Sie ‚Installation der HiTi Foto Printer 63xPL/PS Treiber’ um die Installation zu starten.

4. Zum Beginn der Installation erscheint der folgende Bildschirm.

5. Zum Ende der Installation werden Sie gefragt, ob der Drucker als Standarddrucker eingerichtet werden soll.

2-4 Treiberinstallation (Win2000)

1. Legen Sie die „Software CD“ in das CD-ROM Laufwerk. (Das USB-Kabel sollte nicht an den PC angeschlossen sein).

2. Falls die CD-ROM nicht automatisch startet, doppelklicken Sie auf das Arbeitsplatz-Symbol und doppelklicken Sie auf das CD-ROM Laufwerk.

3. Wählen Sie „Installation der HiTi Foto Printer 63xPL/PS Treiber“, um die Installation zu starten.

4. Zum Beginn der Installation erscheint der folgende Bildschirm.

5. Windows 2000 zeigt eine Warnung „Digitale Signatur nicht gefunden“. Drücken Sie auf „Ja“, um fortzufahren.

6. Die nun erscheinende Nachricht informiert über das Ende der Installation. Mit „OK“ geht es weiter.

7. Verbinden Sie jetzt den Drucker und den PC mit dem USB-Kabel und schalten Sie das System ein. Windows 2000 PnP erkennt die Treiber automatisch.

8. Windows 2000 prüft, ob es sich um eine USB-Gerät handelt.

9. Windows 2000 beginnt mit der Suche nach schon installierten Gerätetreibern.

10. Wurde ein Treiber gefunden, ohne dass die „Digitale Signatur nicht gefunden“ Warnung angezeigt wurde, drücken Sie auf „Ja“, um fortzufahren.

11. Es werden mehrere Treiber installiert und Windows 2000 erkennt den Drucker. Die Installation ist beendet.

2-5 Treiberinstallation (Win2000)

1. Legen Sie die „Software CD“ in das CD-ROM Laufwerk. (Das USB-Kabel sollte nicht an den PC angeschlossen sein).

2. Falls die CD-ROM nicht automatisch startet, doppelklicken Sie auf das Arbeitsplatz-Symbol und doppelklicken Sie auf das CD-ROM Laufwerk.

3. Wählen Sie „Installation der HiTi Foto Printer 63xPL/PS Treiber“, um die Installation zu starten.

4. Zum Beginn der Installation erscheint der folgende Bildschirm.

5. Schließen Sie USB Kabel an Drucker an und PC, treiben dann an die Maschine an.

6. Windows.xp fängt an, eine Gerätebetreibung zu suchen haben angebracht bereits auf System.

7. Windows.xp zeigt Treiberunverträglichkeit, "JA", um Installation fortzusetzen.

8. Es werden mehrere Treiber installiert und Windows XP erkennt den Drucker. Die Installation ist beendet.

2-6 Installation von PhotoDesiree

1. Legen Sie die „Software CD“ in das CD-ROM Laufwerk.

2. Falls die CD-ROM nicht automatisch startet, doppelklicken Sie auf das Arbeitsplatz-Symbol und doppelklicken Sie auf das CD-ROM Laufwerk.

3. Wählen Sie „PhotoDesiree installieren“, um die Installation zu starten.

4. Zum Ende der Installation werden Sie aufgefordert, ein „PhotoDesiree“ Symbol im Windows Desktop zu platzieren.

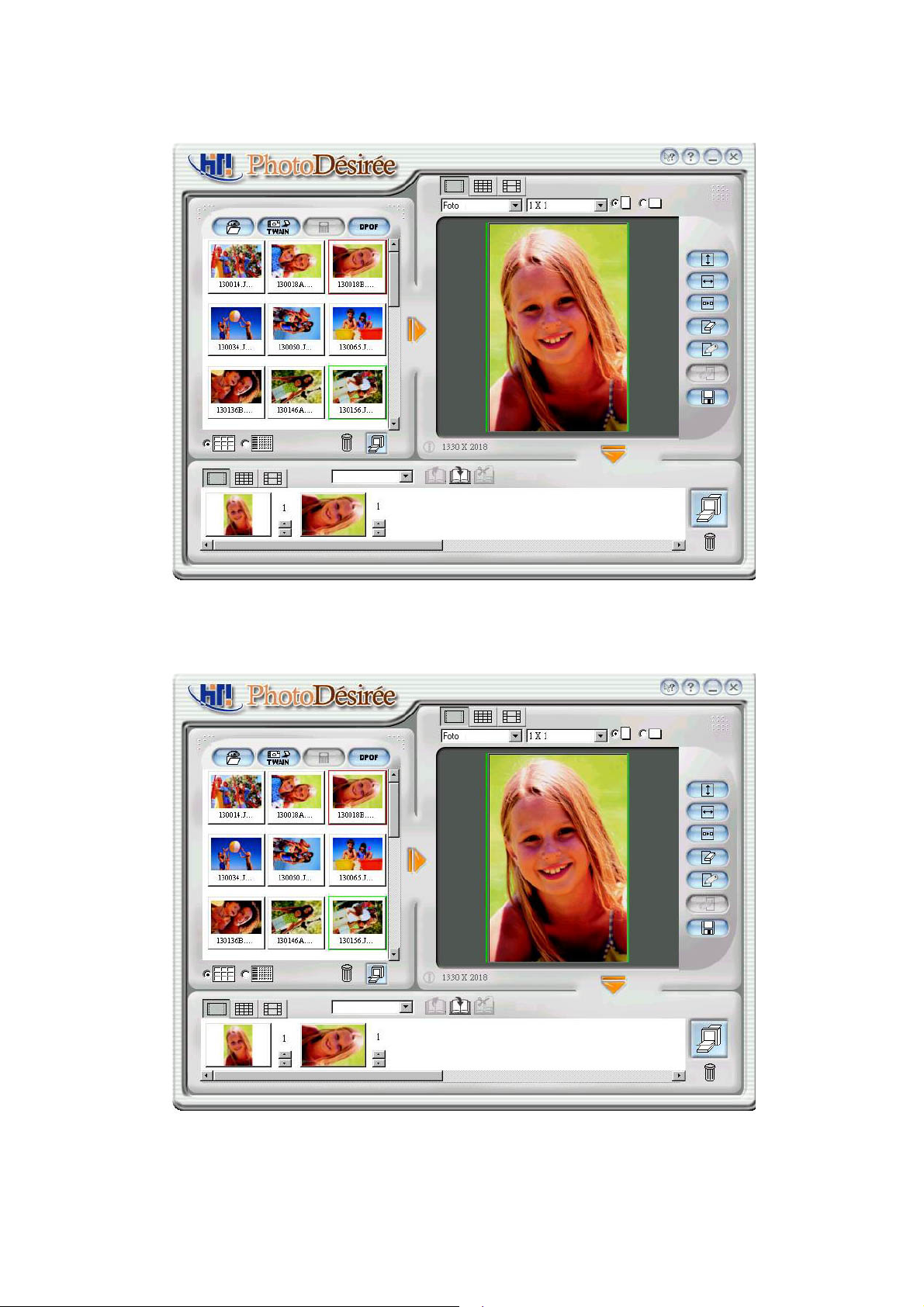

5. Das „PhotoDesiree“ Symbol erscheint im Desktop.

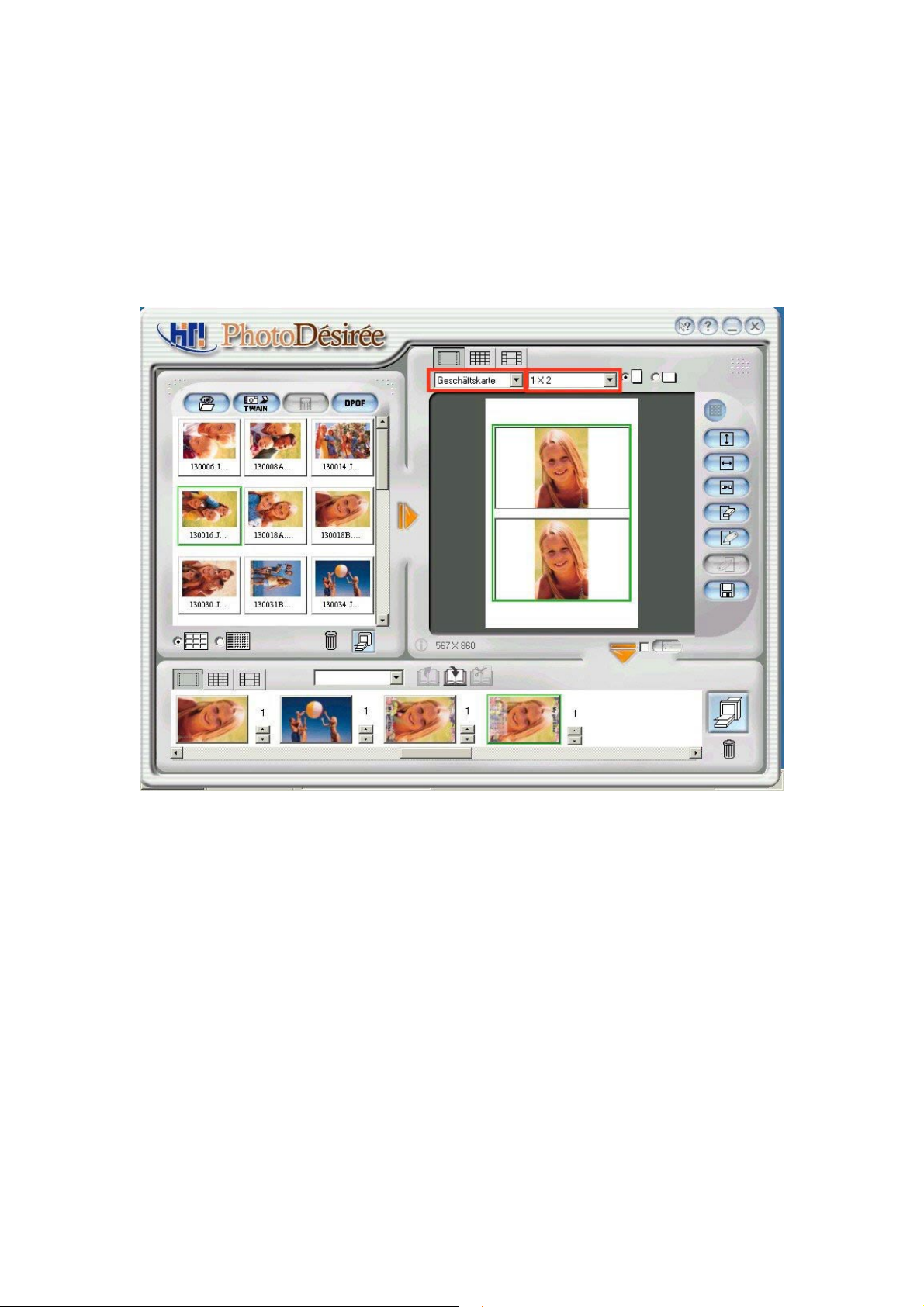

6. Doppelklicken darauf, um das Programm zu starten.

2-7 Papier und Farbband laden

1. Es gibt drei Sorten HiTi Papier.

Fotopapier (Hochformat)

4x4 Aufkleber 4/2/4 Aufkleber

2. Berühren Sie beim Herausnehmen des Papiers die längere äußere Seite der Endlinie, um Fingerabdrücke zu vermeiden.

3. Achten Sie darauf, das Papier richtig zu halten.

4. Vergewissern Sie

5. dass die Endlinie der längeren Seite auf die Nut im Papierfach hin ausgerichtet ist.

6. Drücken Sie die obere „ID Taste“, um die „Farbbandklappe“ zu öffnen.

7. Fassen Sie mit rechts den rechten unteren Griff der „Farbbandkassette“.

8. Halten Sie die „Farbbandkassette“ und platzieren Sie sie in den Drucker. Achten Sie dabei auf den „Antrieb“.

9. Schließen Sie dann die „Farbbandklappe“.

10. Bringen Sie das Papierfach am Papierausgang an.

+ 87 hidden pages
