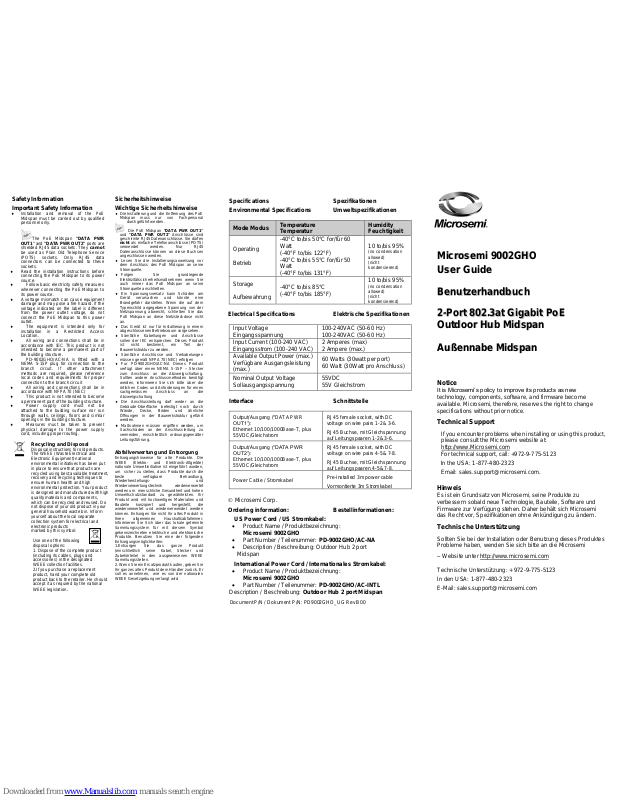

Microsemi 9002GHO User Manual

Safety Information
Important Safety Information

 Installation and removal of the PoE

Midspan must be carried out by qualified
personnel only.

The PoE Midspan "DATA PWR
OUT1" and "DATA PWR OUT2" ports are
shielded RJ45 data sockets. They cannot
be used as Plain Old Telephone Service
(POTS) sockets. Only RJ45 data
connectors can be connected to these
sockets.

 Read the installation instructions before

connecting the PoE Midspan to its power
source.

 Follow basic electricity safety measures

whenever connecting the PoE Midspan to
its power source.

 A voltage mismatch can cause equipment

damage and may pose a fire hazard. If the
voltage indicated on the label is different
from the power outlet voltage, do not
connect the PoE Midspan to this power
outlet.

 The equipment is intended only for

installation in a Restricted Access
Location.

 All wiring and connections shall be in

accordance with IEC This product is not
intended to become a permanent part of
the building structure.

 PD-9002GHO/AC-NA is fitted with a

NEMA 5-15P plug for connection to the
branch circuit. If other attachment
methods are required, please reference
local codes and requirements for proper
connection to the branch circuit

 All wiring and connections shall be in

accordance with NFPA 70 (NEC)

 This product is not intended to become

a permanent part of the building structure.

 Power supply cord must not be

attached to the building surface nor run
through walls, ceilings, floors and similar
openings in the building structure.

 Measures must be taken to prevent

physical damage to the power supply
cord, including proper routing.

Recycling and Disposal

Disposal instructions for old products.
The WEEE (Waste Electrical and
Electronic Equipment) national
environmental initiatives has been put
in place to ensure that products are
recycled using best available treatment,
recovery and recycling techniques to
ensure human health and high
environmental protection. Your product
is designed and manufactured with high
quality materials and components,
which can be recycled and reused. Do
not dispose of your old product in your
general household waste bin. Inform
yourself about the local separate
collection system for electrical and
electronic products
marked by this symbol:

Use one of the following
disposal options:

1. Dispose of the complete product
(including its cables, plugs and
accessories) in the designated
WEEE collection facilities.

2.If you purchase a replacement
product, hand your complete old
product back to the retailer. He should
accept it as required by the national
WEEE legislation.

Sicherheitshinweise
Wichtige Sicherheitshinweise

 Die Installierung und die Entfernung des PoE

Midspan muss nur von Fachpersonal
durchgeführt werden.

Die PoE Midspan "DATA PWR OUT1"

und "DATA PWR OUT2" Anschlüsse sind
geschirmte RJ45 Datenanschlüsse. Sie dürfen
nicht als einfache Telefonanschlüsse (POTS)
verwendet werden. Nur RJ45
Datenanschlüsse können an diese Buchsen
angeschlossen werden.

 Lesen Sie die Installierungsanweisung vor

dem Anschluss des PoE Midspan an seine
Stromquelle.

 Folgen Sie grundlegende

Elektrizitätssicherheitsmaßnehmen wenn Sie
auch immer das PoE Midspan an seine
Stromquelle anschließen.

 Ein Spannungsversatz kann Schäden am

Gerät verursachen und könnte eine
Brandgefahr darstellen. Wenn die auf dem
Typenschild angegebene Spannung von der
Netzspannung abweicht, schließen Sie das
PoE Midspan an diese Netzsteckdose nicht
an.

 Das Gerät ist nur für Installierung in einem

abgeschlossenen Betriebsraum vorgesehen.

 Sämtliche Kabellungen und Anschlüsse

sollen der IEC entsprechen. Dieses Produkt
ist nicht bestimmt, ein Teil der
Bauwerkstruktur zu werden.

 Sämtliche Anschlüsse und Verkabelungen

müssen gemäß NFPA 70 (NEC) erfolgen

 Fur PD-9002GHO/AC-NA Dieses Produkt

verfügt über einen NEMA 5-15P – Stecker
zum Anschluss an die Abzweigschaltung.
Sollten andere Anschlussmethoden benötigt
werden, informieren Sie sich bitte über die
örtlichen Codes und Anforderungen für einen
sachgemässen Anschluss an die
Abzweigschaltung

 Die Anschlussleitung darf weder an die

Gebäude-Oberfläche befestigt noch durch
Wände, Decke, Böden und ähnliche
Öffnungen in der Bauwerkstruktur geführt
werden.

 Maßnahmen müssen ergriffen werden, um

Sachschäden an der Anschlussleitung zu
vermeiden, einschließlich ordnungsgemäßer
Leitungsführung.

Abfallverwertung und Entsorgung

Entsorgungshinweise für alte Produkte. Die
WEEE (Elektro- und Elektronik-Altgeräte)
nationale Umweltinitiative ist eingeführt worden,
um sicher zu stellen, dass Produkte durch die
beste verfügbare Behandlung,
Wiederherstellungs- und
Wiederverwertungstechnik wiederverwertet
werden um menschliche Gesundheit und hohen
Umweltschutzstandard zu gewährleisten. Ihr
Produkt wird mit hochwertigen Materialien und
Bauteile konzipiert und hergestellt, die
wiederverwertet und wiederverwendet werden
können. Entsorgen Sie nicht Ihr altes Produkt in
Ihren allgemeinen Haushaltsabfalleimer.
Informieren Sie Sich über das lokale getrennte
Sammlungssystem für mit diesem Symbol
gekennzeichneten elektrische und elektronische
Produkte. Benutzen Sie eine der folgenden
Entsorgungsmöglichkeiten:

1.Entsorgen Sie das ganze Produkt
(einschließlich seine Kabel, Stecker und
Zubehörteile) in den ausgewiesenen WEEE
Sammlungsstellen.

2. Wenn Sie ein Ersatzprodukt kaufen, geben Sie
Ihr ganzes altes Produkt dem Händler zurück. Er
soll es annehmen, wie es von der nationalen
WEEE Gesetzgebung verlangt wird

Specifications Spezifikationen
Environmental Specifications Umweltspezifikationen

Mode Modus

Temperature
Temperatur

Humidity
Feuchtigkeit

Operating
Betrieb

-40°C to/bis 50°C for/für 60
Watt
(-40°F to/bis 122°F)

-40°C to/bis 55°C for/für 50
Watt
(-40°F to/bis 131°F)

10 to/bis 95%

(no condensation
allowed)
(nicht
kondensierend)

Storage
Aufbewahrung

-40°C to/bis 85°C
(-40°F to/bis 185°F)

10 to/bis 95%

(no condensation
allowed)
(nicht
kondensierend)

Electrical Specifications Elektrische Spezifikationen

Input Voltage
Eingangsspannung

100-240VAC (50-60 Hz)
100-240VAC (50-60 Hz)

Input Current (100-240 VAC)
Eingangsstrom (100-240 VAC)

2 Amperes (max)
2 Ampere (max.)

Available Output Power (max.)
Verfügbare Ausgangsleistung
(max.)

60 Watts (30watt per port)
60 Watt (30Watt pro Anschluss)

Nominal Output Voltage
Sollausgangsspannung

55VDC
55V Gleichstrom

Interface Schnittstelle

Output/Ausgang ("DATA PWR
OUT1”):
Ethernet 10/100/1000Base-T, plus
55VDC/Gleichstrom

RJ45 female socket, with DC
voltage on wire pairs 1-2& 3-6.

RJ45 Buchse, mit Gleichspannung
auf Leitungspaaren 1-2& 3-6.

Output/Ausgang (“DATA PWR
OUT2”):
Ethernet 10/100/1000Base-T, plus
55VDC/Gleichstrom

RJ45 female socket, with DC
voltage on wire pairs 4-5& 7-8.

RJ45 Buchse, mit Gleichspannung
auf Leitungspaaren 4-5& 7-8.

Power Cable / Stromkabel

Pre-installed 3m power cable
Vormontierte 3m Stromkabel

 Microsemi Corp.

Ordering information: Bestellinformationen:

US Power Cord / US Stromkabel:

 Product Name / Produktbezeichnung:

Microsemi 9002GHO

 Part Number / Teilenummer: PD-9002GHO/AC-NA
 Description / Beschreibung: Outdoor Hub 2 port

Midspan

International Power Cord / Internationales Stromkabel:

 Product Name / Produktbezeichnung:

Microsemi 9002GHO

 Part Number / Teilenummer: PD-9002GHO/AC-INTL

Description / Beschreibung: Outdoor Hub 2 port Midspan

Document P/N / Dokument P/N: PD9002GHO_UG Rev B00

MMiiccrroosseemmii 99000022GGHHOO
UUsseerr GGuuiiddee

BBeennuuttzzeerrhhaannddbbuucchh
22--PPoorrtt 880022..33aatt GGiiggaabbiitt PPooEE

OOuuttddoooorr HHuubb MMiiddssppaann
AAuußßeennnnaabbee MMiiddssppaann

Notice

It is Microsemi’s policy to improve its products as new

technology, components, software, and firmware become
available. Microsemi, therefore, reserves the right to change
specifications without prior notice.

Technical Support

If you encounter problems when installing or using this product,
please consult the Microsemi website at:
http://www.Microsemi.com

For technical support, call: [phone]
In the USA: 1-877-480-2323

Email: [e-mail].

Hinweis

Es ist ein Grundsatz von Microsemi, seine Produkte zu
verbessern sobald neue Technologie, Bauteile, Software und
Firmware zur Verfügung stehen. Daher behält sich Microsemi
das Recht vor, Spezifikationen ohne Ankündigung zu ändern.

Technische Unterstützung

Sollten Sie bei der Installation oder Benutzung dieses Produktes
Probleme haben, wenden Sie sich bitte an die Microsemi

– Website unter http://www.microsemi.com
Technische Unterstützung: + 972-9-775-5123

In den USA: 1-877-480-2323
E-Mail: [e-mail]





Functions and Features

The Microsemi 9002GHO 2-Port 802.3at
Gigabit PoE Outdoor Hub Midspan injects
power over data-carrying Ethernet cabling.
It maintains IEEE802.3at and IEEE802.3af
standards. These power levels allow
usage by a new range of Ethernet-based
applications such as video phones,

802.11n Access Points, WiMAX
Transmitters, PTZ cameras and more. PD­9002GHO DATA PWR OUT port is
designed to carry Gigabit Ethernet data &
power over a standard CAT5e/ 6 cable,
delivered through 4-pairs by DATA PWR

OUT1 (Alt A: pins 1,2 (-) / 3,6(+)) and by
DATA PWR OUT2 (Alt B: pins 4,5 (+) / 7,8

(-)).

PD-9002GHO EMC Compliance:

 CE:

o EN55024, EN61000-4-5
o EN55022 class B

 FCC Part 15 class B
 VCCI

PD-9002GHO Safety
Compliance:

 UL60950-1 for

PD-9002GHO/AC-NA

 GS mark for

PD-9002GHO/AC-INTL

 EN60950-22

PD-9002GHO Lightning
Protection:

 Designed to meet GR-1089-

CORE lightning protection
demands

Other Standards and Approvals:

 IEEE 802.3at & IEEE 802.3af

(PoE) standards

 RoHS Compliant
 Compliance WEEE
 Dust & Water Intrusion

o EN60529, level IP66
o NEMA 250, level 4x

 ASTM B-117 corrosion resistance

Preliminary Steps

 Earth terminal should be

connected before mains are
connected

 Ensure AC power is applied to the

PoE Midspan.

 Ensure output Ethernet cables are

connected to DATA PWR OUT
ports.

 Verify power ready Ethernet

compatible device is connected.

Installation

PoE Hub Midspan can be placed on a
desktop or mounted on a wall/bench (all
kind of flat surfaces: wood, brick,
concrete etc.) using the mounting holes.
Note: Before mounting PoE Hub
Midspan to a fixed location:

 Ensure cable length from Ethernet

network source to the terminal does not
exceed 100 meters (333 feet). PoE is
not a repeater and does not amplify
Ethernet data signal.
Use a splitter if desired; ensure splitter
is connected close to the terminal and
not on the Midspan!

 PoE Hub MIdspan AC power plug shall

be connected to a sealed box in order
to meet EN60529 level IP66 and NEMA
250 level 4x.

PoE MIdspan AC power lines shall be
connected to the socket-outlet that shall
be installed near the equipment and
shall be easily accessible

Funktionen und Eigenschaften

Die Microsemi 9002GHO 2-Anschluss 802.3at
Gigabit PoE Außennabe Midspan speist Strom
über datentragenden Ethernet Verkabelung.
Sie entsprechen den IEEE802.3at und
IEEE802.3af Normen. Diese Leistungsstufen
ermöglichen den Einsatz durch ein neues
Angebot von Ethernet-basierte Anwendungen
sowie 802.11n Videotelefon Zugangspunkten,
WiMAX Sendern, PTZ Kameras und mehr. Der
PD-9002GHO DATA PWR OUT Anschluss ist
vorgesehen, Gigabit Ethernet Daten & Strom
über einem CAT5e/ 6 Standardkabel zu
tragen, die durch 4-Paaren durch DATA PWR

OUT1 (Alt A: Stecker 1,2 (-) / 3,6(+) und durch
DATA PWR OUT2 (Alt B: Stecker 4,5 (+) / 7,8

(-)) abzugeben.

PD-9002GHO EMC Einhaltung:

 CE:

o EN55024, EN61000-4-5
o EN55022 B-Klasse

 FCC Part 15 B-Klasse
 VCCI

Einhaltung der PD-9002GHO
Sicherheitsvorschriften:

 UL60950-1 fur PD-9002GHO/AC-NA
 GS Marke fur

PD-9002GHO/AC-INTL

 EN60950-22

PD-9002GHO Blitzschutz:

 Vorgesehen den GR-1089-CORE

Blitzschutzanforderungen
nachzukommen.

Andere Normen und Zulassungen:

 IEEE 802.3at & IEEE 802.3af (PoE)

Normen.

 RoHS konform
 Einhaltung WEEE
 Staub- und Wassereindringen

o EN60529, Stufe IP66
o NEMA 250, Stufe 4x

 ASTM B-117

Korrosionsbeständigkeit

Vorläufige Schritte

 Masseklemme soll vor dem

Netzanschluss angeschlossen
werden.

 Stellen Sie sicher, dass die

Spannungsversorgung des PoE
Midspan hergestellt ist.

 Stellen Sie sicher, dass die Ethernet

Ausgangskabel an den DATA PWR
OUT Anschlüssen angeschlossen
sind.

 Überprüfen Sie, dass ein

Leistungsbereite kompatibles Gerät
angeschlossen ist.

Installierung

PoE Hub Midspan kann durch Verwendung
der Montagebohrungen auf einem Tisch
gestellt oder an einer Wand/Bank montiert
werden (glatte Oberflächen aller Arten:
Holz, Ziegel, Beton usw.)
Hinweis: Vor der Montierung des PoE Hub
Midspan an einem festen Standort:

 Stellen Sie sicher, dass die Länge des

Kabels von der Ethernet Netzquelle bis zur
Klemme nicht mehr als 100 Meter (333
Fuß) beträgt. PoE ist kein Repeater
verstärkt das Ethernet Datensignal nicht
Verwenden Sie auf Wunsch einen
Leitungsteiler; Stellen Sie sicher, dass der
Leitungsteiler neben der Klemme und nicht
an das Midpsan angeschlossen ist!

 PoE Hub Midspan Netzstecker soll an eine

verschlossene Schachtel angeschlossen
werden, um die EN60529 Stufe IP66 und
NEMA 250 Stufe 4x zu entsprechen.
PoE Midspan Wechselspannungsleitungen
an eine Steckdose angeschlossen werden,
die sich in Gerätenähe befinden und leicht
zugänglich sein sollte.

Mounting Instructions / Einbau des Gerätes

Product View / Produktansicht

EARTH GROUND

DATA PWR1 DATA PWR 2LINE AC

Step 1: Fasten the PD-9002GHO using three screws (screw holes are

markert 1,2,3)
Schritt 1: Befestigen Sie den PoE Midspan mit drei Schrauben gemäß
Abbildung 1 (die Schraubenlöcher sind mit 1, 2, 3 markiert)

46.36mm

196mm

1

2 3

Step 2: Connect the chassis bolt to earth ground

Schritt 2: Verbinden Sie den Schraubenbolzen mit der Erde

Step 2.1:Tighten Nut

2 while

preventing rotation of Nut 1.
Schritt

2.1:Schnallen Sie
Schraube 2 an ohne dass
Schraube1 sich dreht.

Step 2.2: Apply between

Verwenden Sie
für Schraube 2 ein
Drehmoment zwischen

NUT 1

NUT 2

Connect to earth ground
Eine Verbindung mit der
Erde herstellen

10in.- lb (1.1 Nm) and
15in.- lb (1.7 Nm) of torque

to Nut 2.

Schritt 2.2:

10in.- lb (1.1 Nm) und15in.- lb (1.7 Nm).

Step 3: Ethernet RJ45 Cable Assembly

Schritt 3:Montage des Ethernet RJ45-Kabels

STEP 4

STEP 1

FASTEN TIGHTLY BY HAND

STEP 3

STEP 6

FASTEN TIGHTLY BY HAND

STEP 2

STEP 5

Step 4: Connect DATA
PWR OUT1 jack to the
terminal1 and DATA PWR
OUT2 jack to the terminal2

Step 5: Connect the PoE
Injector to an AC power
line (100-240VAC) (via a
readily accessible
disconnect device)
For more details on installation of the
unit on a pole – see mount kit
installation guide

Notes:

 Do not use cross over cable

between PoE Hub Midspan output
port and load device

 Two RJ45 male plug waterproof

connectors covers are supplied
with the unit.

 Ethernet cable and RJ45 male

connectors are not supplied with
the unit.

 The product is designed for outdoor

use.

Schritt 4: Schließen Sie die
DATA PWR OUT1 Buchse an
Klemme 1 an und die
DATA PWR OUT2 Klemme an

Klemme 2 an.X

Schritt 5: Schließen Sie den PoE-

Midspan an das Stromnetz an (100­240VAC) (über ein leicht
zugängliches nicht angeschlossenes
Gerät)
Im Benutzerhandbuch des
Montagenkits finden Sie die weiteren
Details wie das Gerät am Pfahl zu
installieren ist

Hinweise:

 Verwenden Sie keine Cross-Kabel

zwischen dem Ausgangsanschluss
des PoE Nabe Midspan und dem
Ladengerät.

 Zwei wasserdichte Abdeckungen

für die RJ45-Stecker werden mit
dem Gerät mitgeliefert.

 Ethernet-Kabel und RJ45-Stecker

sind nicht im Lieferumfang des
Gerätes inbegriffen

 Dieses Produkt ist für

Außenanwendung vorgesehen

Troubleshooting Fehlersuche

Symptom

Corrective Steps

Abhilfemaßnahmen

Midspan does
not power up

Midspan startet
nicht

1. Verify a reliable power cord is
used.

2. Verify voltage at the power
inlet is between 100-240 Vac.

3. Remove and reapply power to
the device and check the
indicators during power up
sequence.

1. Überprüfen Sie, dass eine
zuverlässige Anschlussleitung
verwendet wird.

2. Überprüfen Sie, dass die
Spannung am Netzeingang
zwischen 100-240
Wechselspannung liegt.

3. Schalten Sie das Gerät aus
und dann schalten Sie es wieder
ein und überprüfen Sie die
Anzeigen während des
Startvorganges.

The PD does not
operate

Das PD
funktioniert nicht

1. Verify the Midspan detects a
PD.

2. Verify PD is designed for PoE
operation.

3. Verify you are using a standard
Category 5/5e/6, straight-wired
cable, with four pairs.

4. If an external power splitter is
in use, replace it with a splitter
known as good.

5. Ensure input Ethernet cable is
connected to the Data In port.

6. Verify PD is connected to the
Data & Power port.

7. Try to reconnect the same PD
into a different Midspan. If it
works, there is probably a faulty
port or RJ45 connection.

8. Verify there is no short over
any of the twisted pair cables or
over the RJ45 connectors.

1. Überprüfen Sie, dass das
Midspan ein PD erkennt.

2. Überprüfen Sie, dass das PD
für PoE Betrieb vorgesehen ist.

3. Stellen Sie sicher, dass Sie ein
standardmäßiges 5/5e/6

4. Wenn eine äußere
Leitungsteiler im Einsatz ist,
ersetzen ihn durch einen
betriebsfähige Leitungsteiler.

5. Stellen Sie sicher, dass das
Ethernet-Eingangskabel am DATA
IN Port angeschlossen ist.

6. Überprüfen Sie, dass das PD
am DATA / POWER Port
angeschlossen ist.

7. Versuchen Sie dasselbe PD
mit einem anderen Midspan zu
verbinden. Sollte es klappen,
dann geht es wahrscheinlich um
einen fehlerhaften Port oder RJ45
Anschluss.

8. Überprüfen Sie, dass es
keinen Kurzschluss über einem
der RJ45 Steckverbinder gibt.

The end device
operates, but
there is no data
link

Das Endgerät
funktioniert, aber
es besteht keine
Datenverbindung
.

1. Verify the port indicator on the
front panel is continuously lit.

2. If an external power splitter is
in use, replace it with a known­good splitter.

3. Verify that for this link, you are
using standard UTP/FTP
Category 5 straight (non­crossover) cabling, with all four
pairs.

4. Verify Ethernet cable length is
less than 100 meters from
Ethernet source to load/remote
terminal.

5. Try to reconnect the same PD
into a different Midspan. If it
works, there is probably a faulty
port or RJ45 connection.

1. Stellen Sie sicher, dass die
Port-Anzeige auf der Frontpalette

2. Wenn eine äußere
Leitungsteiler im Einsatz ist,
ersetzen ihn durch einen
betriebsfähige Leitungsteiler.

3. Stellen Sie sicher, dass Sie für
diese Verbindung standardmäßige
UTP/FTP Kategorie 5 gerade
Verkabelung (ungekreuzt)
verwenden.

4. Überprüfen Sie dass die
Kabellänge von der Ethernet
Quelle bis zum
Ladengerät/entlegenem Gerät
weniger als 100 Meter beträgt.

5. . Versuchen Sie dasselbe PD
mit einem anderen Midspan zu
verbinden. Sollte es klappen,
dann geht es wahrscheinlich um
einen fehlerhaften Port oder RJ45
Anschluss.
