Batteriladdare MTM-HF 3200, 6000
och 8000
Bruksanvisning
Allmänt
MTM-HF 3200, 6000 och 8000 är reglerade, programmerbara batteriladdare.
MTM-HF finns i olika utförande för laddning av antingen fritt ventilerade eller
ventilreglerade bly/syrabatterier. De kan också förses med laddningskurva för t ex
NiCd-batterier eller liknande.
Batteriladdaren levereras med en förinställd laddningskurva anpassad till
den batterityp som angavs vid beställning. Inställd laddningskurva kan läsas av
på displayen med ett tryck på *-tangenten.
MTM-HF finns i olika utföranden för laddning av batterier med batterispänning
från 24 V till 80 V och laddningsström från 40 A till 150 A.
Den inbyggda mikroprocessorn styr ström och spänning under laddningsförloppet.
Laddningsförloppet visas med symboler på batteriladdarens panel. Laddningstid
och temperatur i batteriladdaren övervakas och laddningen begränsas t ex vid fel
på celler eller vid otillräcklig kylning. Under hela laddningsförloppet samlar
batteriladdaren in data och utför beräkningar för att kunna ge batteriet fullständig
återladdning med hänsyn till urladdningsdjup, temperatur, ålder med mera.
Batteriladdaren kyls av en temperaturreglerad fläkt.
Läs igenom denna bruksanvisning noggrant innan batteriladdaren tas i bruk.
Förvara bruksanvisningen så att den alltid finns tillgänglig för användaren av
batteriladdaren.
Svenska
4
Säkerhet
Batteriladdaren är endast avsedd för användning inomhus.
Följ batterileverantörens anvisningar för hantering av batterier.
Använd endast tillbehör som rekommenderas av leverantören.
OBS!
Batteriladdaren får endast användas till de batterityper den är avsedd för.
Batteriladdaren levereras med en förinställd laddningskurva anpassad till
den batterityp som angavs vid beställning. Vid byte av batterityp skall
leverantören kontaktas för eventuell omprogrammering av batteriladdaren.
Felaktig inställning av batteriladdaren skadar batteriet.
VARNING!
Vid laddning av batterier sker vätgasutveckling vilken kan förorsaka
explosion. Laddning av batterier får endast utföras i en väl ventilerad
lokal. Öppen eld eller gnistor får inte förekomma i omedelbar närhet
av batterier som är under laddning.
VARNING!
Använd inte batteriladdaren om den är skadad. Vidrör inte skadade
delar. Bryt genast nätspänningen och tillkalla servicepersonal.
VARNING!
I batteriladdaren finns spänning som kan orsaka personskada.
Kapslingen får därför endast öppnas av behörig servicepersonal.
OBS!
Koppla loss batteri och nätanslutning innan underhåll eller rengöring av
batteriladdaren.
OBS!
Batteriladdaren får endast anslutas till jordat vägguttag.
Svenska
5
Installation
Installation får endast utföras av behörig installatör.
Batteriladdaren ska installeras inomhus i ett fuktskyddat utrymme.
Placera batteriladdaren så att det är fri luftcirkulation genom batteriladdarens
ventilationsöppningar.

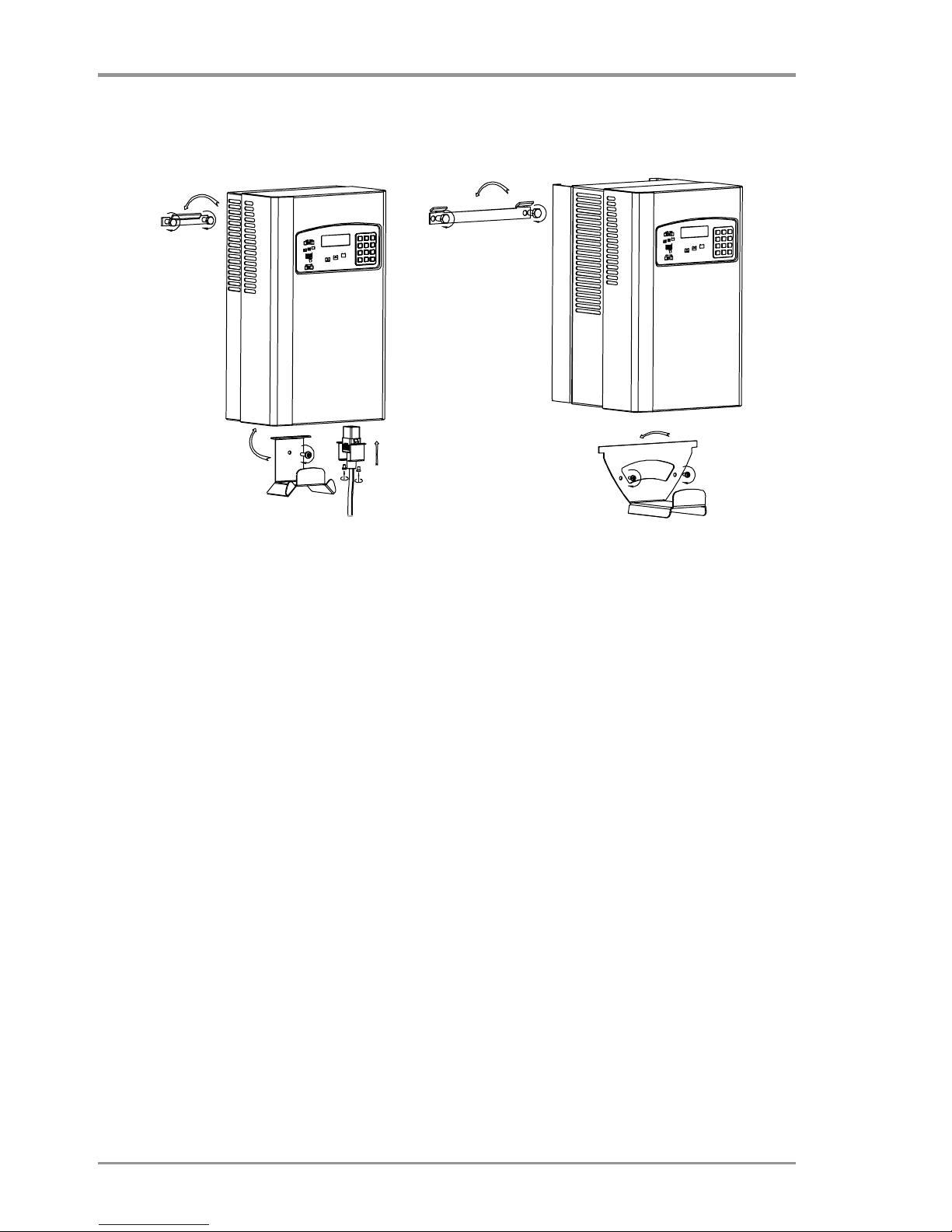

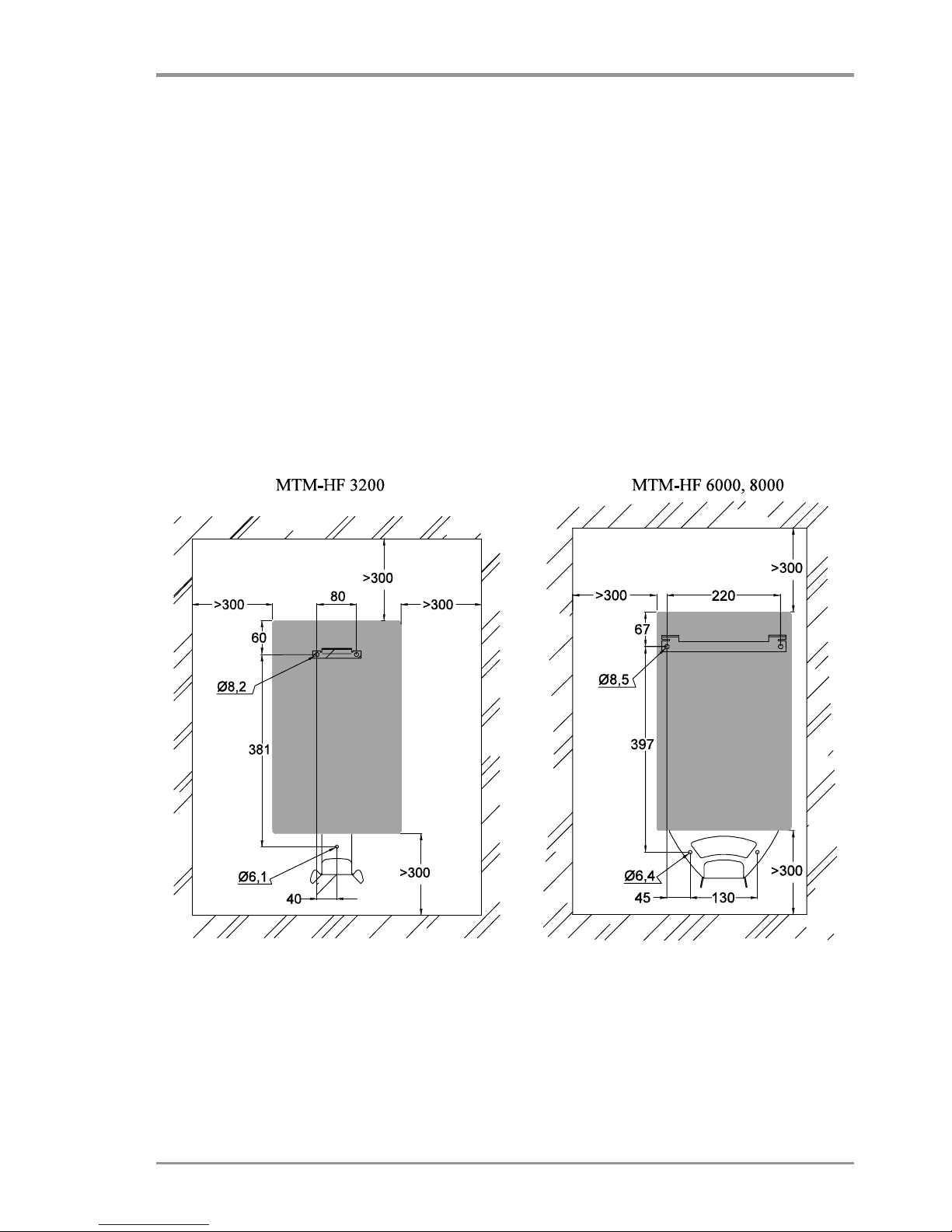

Montera batteriladdaren vertikalt upphängd på väggen med konsolen som följer
med, se bild. Angivna mått för fritt utrymme runt batteriladdaren får inte
underskridas.
• Batteriladdare MTM-HF 3200 kräver minst 300 mm fritt utrymme runt om
batteriladdaren.
•
Batteriladdare MTM-HF 6000 och 8000 kräver minst 300 mm fritt utrymme
över, under och till vänster om batteriladdaren.
Svenska
6
Lås fast batteriladdaren genom att haka fast kabelupphängningsplåten i
underkanten på laddaren och skruva fast den i väggen.
Batteriladdaren tillverkas i olika nätspänningsvarianter. Kontrollera att
nätspänningen på installationsplatsen stämmer överens med batteriladdarens
märkspänning enligt uppgifter på batteriladdarens märkskylt.
Rekommenderad nätsäkring är angiven på batteriladdarens märkskylt. Använd
tröga säkringar.
Batteriladdaren levereras med kabel och anslutningsdon för nätanslutning till
jordat vägguttag eller säkerhetsbrytare. MTM-HF 3200 är avsedd för 1fasinstallation och MTM-HF 6000 och 8000 är avsedd för 3-fasinstallation.
Röd kabel ansluts till batteriets pluspol och svart eller blå kabel ansluts till
batteriets minuspol.
Svenska
7
Handhavande

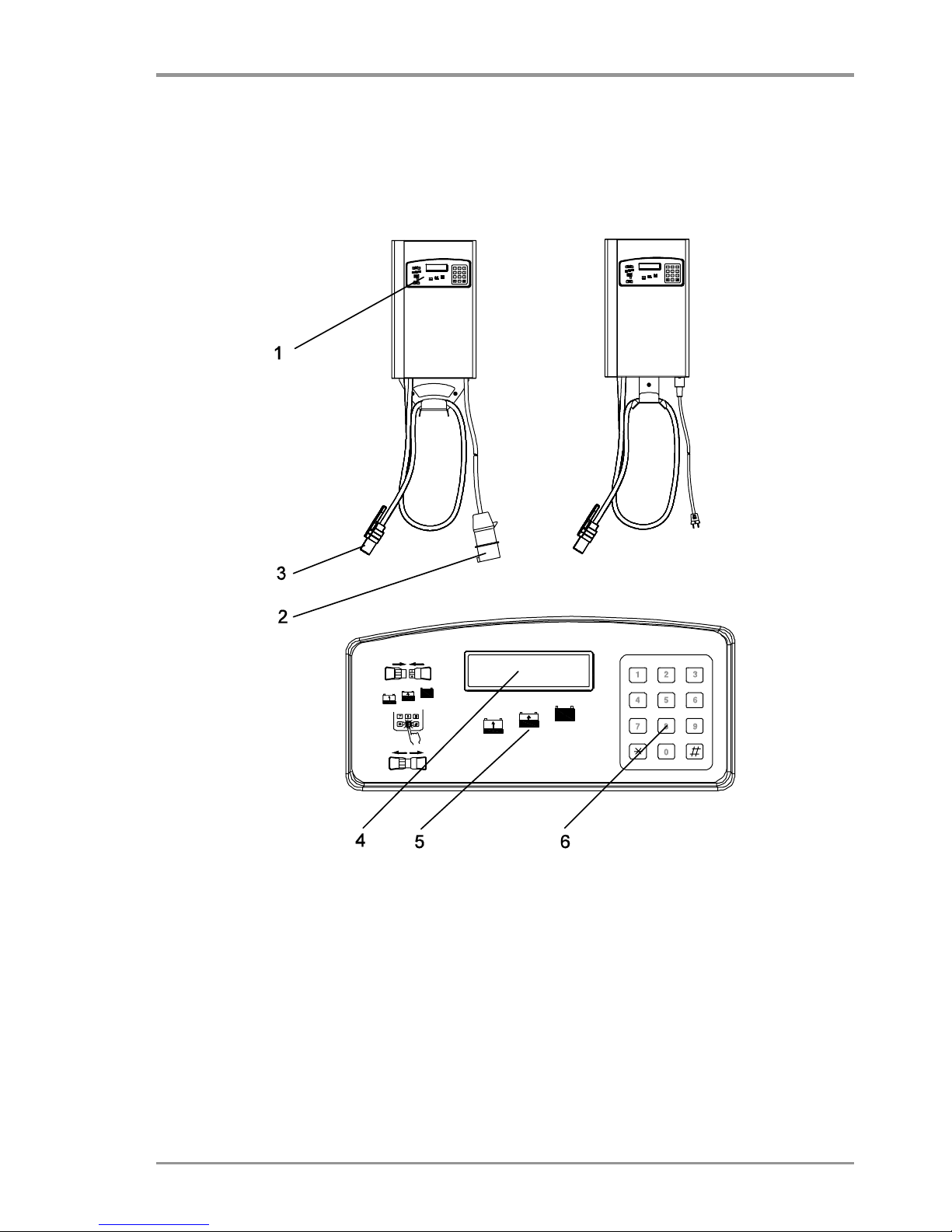

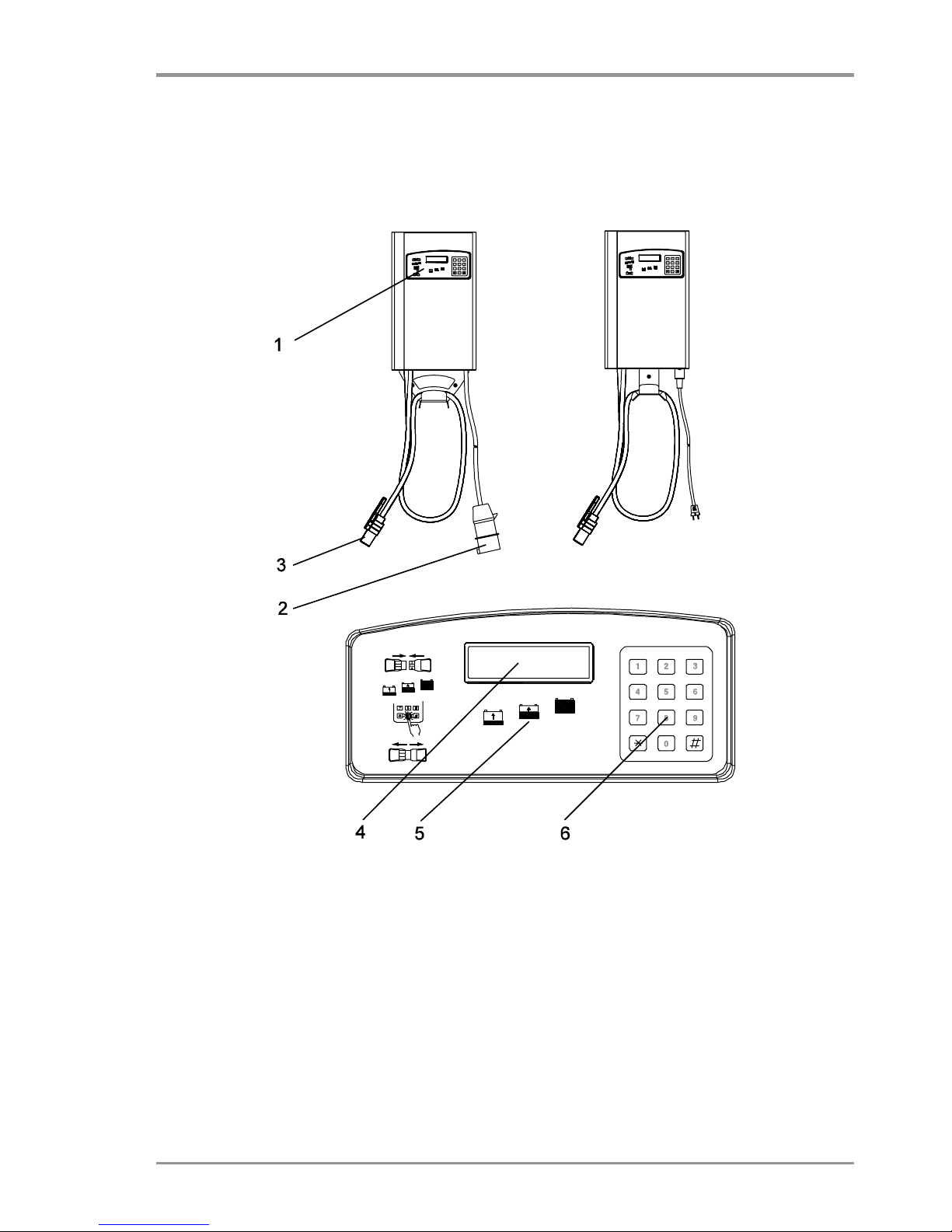

Kabelanslutningar och manöverpanel
1. Manöverpanel 4. Display
2. Nätkabel med anslutningsdon 5. Laddningsindikering
3. Batterikabel med laddningshandske 6. Tangentbord
Svenska
8
Laddning
VARNING!
Vid fara, bryt nätspänningen genom att dra ur stickproppen ur
vägguttaget eller slå ifrån säkerhetsbrytaren.
Inkoppling av batteri
1. Kontrollera kablage och anslutningsdon så att det inte finns några synliga
skador.
2. Anslut batteriet till batteriladdaren.
3. Batteriladdaren startar automatiskt laddningen när batteriet kopplas in.
4. Aktuell laddningsfas visas med laddningssymbolerna på panelen.
5. När batteriet är fulladdat lyser grön batterisymbol. Batteriladdaren övergår till
underhållsladdning.
Anmärkning!
Om ett fulladdat batteri ansluts tar det en viss tid innan grön batterisymbol tänds.
Tiden kan variera mellan 0 till 2 timmar.
Urkoppling av batteri
1. Stäng av batteriladdaren genom att trycka på 0 på tangentbordet.
OBS!
Batteriladdaren skall vara avstängd när batteriet kopplas loss. Kopplas
batteriet loss under pågående laddning skadas kontakterna i
laddningshandsken och gnistbildning kan uppstå som kan orsaka
vätgasexplosion.
2. Koppla loss batteriet från batteriladdaren.
OBS!
Koppla loss batteriet omedelbart efter att batteriladdaren har stängts av.
Laddningen återupptas efter 30 sekunder om batteriet fortfarande är
inkopplat.
Display och tangentbord
Displayen visar normalt batteriladdarens ström och spänning samt tid under
pågående laddning.
Under laddning lagras data och mätvärden. Dessa är åtkomliga för servicändamål
genom ett menysystem. Menysystemet beskrivs i Teknisk beskrivning.
Svenska
9
Underhåll
Underhåll av batteriladdaren får endast utföras av behörig servicepersonal.
Felsökning
VARNING!
Använd inte batteriladdaren om den är skadad. Vidrör inte skadade
delar. Bryt genast nätspänningen och tillkalla servicepersonal.
Säkerhetsavstängning
Laddningen avbryts om:
• Återladdat antal amperetimmar överskrider inprogrammerat värde.
• Laddningstiden för någon av laddningsfaserna överskrider inställt värde.
• Spänning och ström överskrider godkänt medelvärde.
• Batteriet kopplas bort utan att laddaren är avstängd.
Laddningen avbryts tillfälligt eller reduceras vid:
•
Temperaturen överskrider tillåtna värden.
Kontroll av felmeddelanden
När batteriladdarens inbyggda självtest känner av ett fel indikeras det med
ljudsignal och blinkande batterisymboler.
Eventuella felmeddelanden visas på displayens övre rad. Finns fler än ett
meddelande, visas de rullande med några sekunders intervall.
Notera texten i eventuella felmeddelandet och tillkalla behörig servicepersonal.
Kontrollerna enligt nedan skall endast utföras av behörig servicepersonal.
Svenska
10
Kontroller
OBS!
Koppla loss batteri och nätanslutning innan underhåll eller rengöring av
batteriladdaren.
1. Kontrollera att batteriet är felfritt, i god kondition och av rätt typ för
batteriladdaren.
2. Kontrollera att batteriet är korrekt anslutet och att eventuell batterisäkring är
hel.
3. Kontrollera att nätspänningen är riktig och att alla säkringar är hela.
4. Kontrollera kablage och anslutningsdon så att det inte finns några synliga
skador.
Återvinning
Laddaren skall återvinnas som metall- och elektronikskrot.
English
11
English
Battery charger MTM-HF 3200, 6000
and 8000
Operating instructions
General
MTM-HF 3200, 6000 and 8000 are regulated, programmable battery chargers.
MTM-HF exists in different versions either for charging freely ventilated or valve
regulated lead/acid batteries. They can also be equipped with a charging curve for
Ni-Cd batteries or similar.
The battery charger is supplied with a pre-set charging curve adapted to the
type of battery specified during ordering. The charging curve that is set can be
read on the display by pressing the * key.
There are different versions of MTM-HF for charging batteries with a battery
voltage of 24 V or 80 V and a charging current from 40 A to 150 A.
The built-in microprocessor controls current and voltage during the charging
process. The charging process is displayed with symbols on the panel of the
battery charger. Charging time and temperature in the battery charger are
monitored and charging is limited in the event of cell defects or during insufficient
cooling etc. During the entire charging process, the battery charger gathers in data
and carries out calculations in order to fully recharge the battery with respect to
amount of discharge, temperature, age and more. The battery charger is cooled by
means of a temperature-regulated fan.
Read through these operating instructions carefully before you begin using
the battery charger. Store the operating instructions so that they are always
available for the person using the battery charger.
English
12
Safety
The battery charger is only intended for indoor use.
Follow the instructions for handling batteries provided by the battery
manufacturer.
Only use spare parts recommended by the supplier.
CAUTION!
The battery charger may only be used for the types of batteries specified.
The battery charger is supplied with a pre-set charging curve adapted to
the type of battery specified during ordering. When changing the type of
battery, you should contact the supplier for possible reprogramming of the
battery charger. The battery will be damaged if the setting of the battery
charger is incorrect.
WARNING!
Hydrogen gas is generated when charging batteries, which can cause
an explosion. Batteries should only be charged in well-ventilated
premises. During charging, batteries may not be placed in the vicinity
of an open fire or sparks.
WARNING!
Do not use the battery charger if it is damaged. Do not touch
damaged components. Turn of the mains voltage immediately and
send for service personnel.
WARNING!
The battery charger has a voltage that can cause personal injury.
Thus, the metal casing may only be opened by authorised service
personnel.
CAUTION!
Disconnect the battery and power supply before carrying out maintenance
or cleaning the battery charger.
CAUTION!
The battery charger must only be connected to an earthed wall socket.
English
13
Installation
Only an authorised installation engineer may carry out the installation.
The battery charger should be installed indoors in a space with a vapour barrier.
Locate the battery charger so that there is free circulation of air through the battery
charger’s ventilating openings.
Mount the battery charger vertically suspended on the wall with the bracket
provided, see illustration. Dimensions for free space around the battery charger
should fall below those specified.
• Battery charger MTM-HF 3200 requires at least 300 mm of free space around
the battery charger.
•
Battery chargers MTM-HF 6000 and 5000 require at least 300 mm of free
space above, below and to the left of the battery charger.
English
14
Secure the battery charger by hooking the cable suspension plate to the bottom
edge of the charger and by screwing it tight into the wall.
The battery charger is produced in different mains voltage variations. Check that
the power supply at the site of the installation complies with the rate voltage
according to the information on the battery charger’s rating plate.
The recommended mains fuse is specified on the battery charger’s rating plate. Use
delay action fuses.
The battery charger is supplied with a cable and an adapter for power supply
connection to a grounded wall socket or safety switch. MTM-HF 3200 is intended
for 1-phase installation and MTM-HF 6000 and 8000 are intended for 3-phase
installation.
The red cable is connected to the battery’s positive pole and the black or blue cable
is connected to the battery’s negative pole.
English
15
Operation
Cable connections and control panel
1. Control panel 4. Display
2. Mains cable with adapter 5. Charging indication
3. Battery cable and charging glove 6. Keyboard
English
16
Charging
WARNING!
In the case of danger, disconnect the mains voltage by pulling out the
plug from the wall socket.
Connecting a battery
1. Check the wiring and adapter to ensure that there is no visible damage.
2. Connect the battery to the battery charger.
3. The battery charger automatically starts charging when the battery is
connected.
4. The current charging phase is displayed with the charging symbols on the
panel.
5. A green battery symbol is displayed when the battery is full charged. The
battery goes over to maintenance charging.
Note!
The green battery symbol will not light immediately if a fully charged battery is
connected. This time can vary between 0 and 2 hours.
Disconnecting a battery
1. Turn off the battery charger by pressing the 0 on the keyboard.
CAUTION!
The battery charger should be turned off when disconnecting the battery. If
the battery is disconnected during an ongoing charge, the contacts in the
charging glove will be damaged and spark formation can occur causing a
hydrogen gas explosion
2. Disconnect the battery from the battery charger.
CAUTION!
Disconnect the battery immediately after turning off the battery charger.
Charging is resumed after 30 seconds if the battery is still connected.
Display and keyboard
Normally, the display shows the charger’s current and voltage as well as the time
during an ongoing charging process.
Data and measurement test results are stored during charging. These are accessible
for service purposes via a menu system. The menu system is described in the
Technical Desciption.
English
17
Maintenance
Only an authorised installation engineer may carry out maintenance of the battery
charger.
Troubleshooting
WARNING!
Do not use the battery charger if it is damaged. Do not touch
damaged components. Turn of the mains voltage immediately and
send for service personnel.
Safety shut-off
Charging is terminated if:
•
The recharged number of ampere hours exceeds the value of the input
programme.
• The charging time for any of the charging phases exceeds a preset value.
•
Voltage and current exceed an approved mean value.
•
The battery is disconnected without the charger being turned off.
Charging is temporarily interrupted or reduced when:
• The temperature exceeds permitted values.
Checking error messages
When the battery charger’s built-in self-testing function detects a fault, this is
indicated via an audio signal and flashing battery symbols.
Possible error messages are shown on the top line on the display. If there is more
than one error message, these are scrolled with an interval of a few seconds.
Please make a note of the text in the case of error messages and send for authorised
service personnel. The following checks should only be carried out by authorised
service personnel.
English
18
Checks
CAUTION!
Disconnect the battery and power supply before carrying out maintenance
or cleaning the battery charger.
1. Check that the battery is free from defects, in good condition and is the correct
type for the battery charger.
2. Check that the battery is correctly connected and that the battery fuse, if any, is
whole.
3. Check that the mains voltage is correct and that all fuses are whole.
4. Check the wiring and adapter to ensure that there is no visible damage.
Recycling
It should be possible to recycle the battery charger as metal and electronic scrap.
Dansk
19
Dansk
Batterioplader MTM-HF 3200, 6000
og 8000
Betjeningsvejledning
Generelt
MTM-HF 3200, 6000 og 8000 er regulerede, programmerbare batteriopladere.
MTM-HF findes i forskellige udgaver for enten frit ventileret eller ventilreguleret
bly/syrebatterier. De kan også være udstyret med opladningskurve til f.eks. Ni-Cd
batterier eller lignende.
Batteriopladeren leveres med en forindstillet opladningskurve tilpasset til den
batteritype som blev angivet ved bestilling. Forindstillet opladningskurve kan
aflæses på displayet ved et tryk på * tasten.
MTM findes i forskellige udgaver for opladning af batterier med batterispænding
fra 24 V til 80 V og opladningsstrøm fra 40 A til 150 A.
Den indbyggede mikroprocessor regulerer strøm og spænding under opladningen.
Opladningsforløbet vises med lysdioder på batteriopladerens panel. Opladningstid
og temperatur i batteriopladeren overvåges og opladningen begrænses f.eks. ved
fejl på celler eller ved utilstrækkelig afkøling. Under hele opladningsforløbet
indsamler batteriopladeren data og udfører beregninger for at kunne oplade
batteriet helt med hensyn til afladningens omfang, temperatur, alder med mere.
Batteriopladeren afkøles af en temperaturreguleret blæser.
Læs grundigt denne betjeningsvejledning før batteriopladeren anvendes.
Opbevar betjeningsvejledningen så den altid er tilgængelig for
batteriopladerens bruger.
Dansk
20
Sikkerhed
Batteriopladeren er kun påtænkt for indendørs brug.
Følg batterileverandørens instruktioner for håndtering af batterier.
Brug kun tilbehør som leverandøren anbefaler.
OBS!
Batteriopladeren må kun bruges til den slags batterier, som den er påtænkt
til. Batteriopladeren leveres med en forindstillet opladningskurve tilpasset til
den batteritype som blev angivet ved bestilling. Ved skift af batteritype skal
leverandøren kontaktes for en eventuel omprogrammering af
batteriopladeren. Ukorrekt indstilling af batteriopladeren kan skade
batteriet.
ADVARSEL!
Batteriopladning genererer hydrogengas, som kan forårsage en
eksplosion. Opladning af batterier må kun udføres i velventileret
lokale. Åben ild eller gnister må ikke forekomme i nærheden af
batterier, som er under opladning.
ADVARSEL!
Brug ikke batteriopladeren hvis den er i stykker. Rør ikke beskadigede
dele. Sluk straks for strømmen og send bud efter servicepersonale.
ADVARSEL!
I batteriopladeren er der spænding som kan forårsage personskade.
Indkapslingen må derfor kun åbnes af kvalificeret servicepersonale.
OBS!
Batteri og strømforsyning frakobles før batteriopladeren rengøres eller
vedligeholdes.
OBS!
Batteriopladeren må kun tilsluttes en jordet vægkontakt.
Dansk
21
Installation
Kun kvalificeret servicepersonale må udføre installation.
Batteriopladeren skal installeres i et fugtbeskyttet lokale.
Placer batteriopladeren så der er fri luftcirkulering igennem batteriopladerens
ventilationsåbninger.
Monter batteriopladeren ophængt vertikalt på væggen med konsollen som
medfølger, se tegningen. Fastsatte mål for frirum omkring batteriopladeren må
ikke underskrides.
• Batterioplader MTM-HF 3200 kræver mindst 300 mm frirum rundt om
batteriopladeren.
•
Batterioplader MTM-HF 6000 og 8000 kræver mindst 300 mm frirum over,
under til og til venstre for batteriopladeren.
Dansk
22
Lås batteriopladeren fast ved at hage kabelophængningspladen fast i
batteriopladerens underkant og skru den fast i væggen.
Batteriopladeren produceres i forskellige netspændingsvarianter. Kontroller at
netspændingen på installationspladsen er i overensstemmelse med
batteriopladerens mærkespænding ifølge oplysning på batteriopladerens
mærkeplade.
Anbefalet hovedsikring er angivet på batteriopladerens mærkeplade. Brug træge
sikringer.
Batteriopladeren leveres med kabel og adapter til jordet vægkontakt eller
sikkerhedsafbryder. MTM-HF 3200 er beregnet til 1-faseinstallation og MTM-HF
6000 og 8000 er beregnet til 3-faseinstallation.
Rødt kabel tilsluttes til batteriets pluspol og sort eller blåt kabel tilsluttes til
batteriets minuspol.
Dansk
23
Drift
Kabeltilslutninger og kontrolpanel
1. Kontrolpanel 4. Display
2. Netkabel med adapter 5. Opladningsindikering
3. Batterikabel med opladningskontakt 6. Tastatur
Dansk
24
Opladning
ADVARSEL!
Ved fare, afbryd netspændingen ved at trække stikkontakten ud af
vægkontakten.
Batteri indkobling
1. Kontroller kabler og adapter så der ikke findes nogen synlige skader.
2. Tilslut batteriet til batteriopladeren.
3. Batteriopladeren starter automatisk opladningen når batteriet indkobles.
4. Aktuel opladningsfase vises med opladningssymbolerne på panelet.
5. Grøn lysdiode lyser når batteriet er helt opladet. Batteriopladeren overgår til
vedligeholdelsesopladning.
Bemærk!
Hvis et helt opladet batteri tilsluttes tager det en vis tid før grøn lysdiode tændes.
Tiden kan variere imellem 0 og 2 timer.
Frakobling af batteri
1. Sluk for batteriopladeren ved at trykke på 0 på tastaturet.
OBS!
Batteriopladeren skal være slukket når batteriet frakobles. Frakobles
batteriet under pågående opladning skades kontakterne i
opladningskontaktenog gnistdannelse kan forekomme, som kan forårsage
hydrogengaseksplosion.
2. Frakobl batteriet fra batteriopladeren.
OBS!
Frakobl batteriet umiddelbart når batteriopladeren er slukket. Opladningen
genoptages efter 30 sekunder, hvis batteriet stadig er indkoblet.
Display og tastatur
Displayet viser normalt opladerens strøm og spænding samt tid under pågående
opladning.
Under opladningen gemmes data og målingstester. De er tilgængelige med henblik
på service via et menusystem. Menusystemet beskrives i Teknisk beskrivelse.
Dansk
25
Vedligeholdelse
Vedligeholdelse af batteriopladeren må kun udføres af kvalificeret
servicepersonale.
Problemløsning
ADVARSEL!
Brug ikke batteriopladeren hvis den er i stykker. Rør ikke beskadigede
dele. Sluk straks for strømmen og send bud efter servicepersonale.
Sikkerhedsfrakobling
Opladningen afbrydes hvis:
•
Opladet amperetimer overskrider forprogrammeret værdi.
•
Opladningstiden for nogen af opladningsfaserne overskrider forindstillet værdi.
• Spænding og strøm overskrider godkendt gennemsnitsværdi.
• Batteriet frakobles uden at opladeren er slukket.
Opladningen afbrydes eller reduceres ved:
•
Temperaturen overskrider tilladt værdi.
Kontrol af fejlmeddelelser
Når batteriopladerens indbyggede selvtest finder en fejl, indikeres det med
lydsignal og blinkende batterisymboler.
Eventuelle fejlmeddelelser vises på displayets øverste linie. Forekommer mere end
en fejlmeddelelse, vises de rullende med nogle sekunders interval.
Noter teksten i eventuelle fejlmeddelelser, og send bud efter kvalificeret
servicepersonale. Følgende kontroller må kun udføres af kvalificeret
servicepersonale.
Dansk
26
Kontroller
OBS!
Batteri og strømforsyning frakobles før batteriopladeren rengøres eller
vedligeholdes.
1. Kontroller at batteriet er fejlfrit, i god stand og af korrekt type til
batteriopladeren.
2. Kontroller at batteriet er korrekt tilkoblet og at eventuel batterisikring er hel.
3. Kontroller at netspændingen er korrekt og at alle sikringer er hele.
4. Kontroller kabler og adapter så der ikke findes nogen synlige skader.
Genanvendelse
Batteriopladeren skal genanvendes som metal- eller elektronikskrot.
Norsk
27
Norsk
Batterilader MTM-HF 3200, 6000 og
8000
Bruksanvisning
Generelt
MTM-HF 3200, 6000 og 8000 er regulerbare, programbare batteriladere. MTMHF finnes i ulike modeller for ladning av enten fritt ventilerbare eller
ventilregulerbare bly/syrebatterier. De kan også brukes med ladningskurven for
NiCd-batterier eller lignende.
Batteriladeren leveres med en førinstallert ladningskurve tilpasset til
batteritypen oppgitt ved bestilling. Installert ladningskurven kan leses av på
skjermen med et trykk på *-tasten.
MTM-HF finnes i ulike modeller for ladning av batterier med batterispenning fra
24 V til 80 V og ladningstrøm fra 40 A til 150 A.
Denne innebygde mikroprosessoren kontrollerer strøm og spenning under
ladningen. Ladningsforløpet vises med symboler på batteriladerens panel.
Ladningstid og temperatur i batteriladeren overvåkes og ladningen begrenses til
vid defekt på celler eller vid utilstrekkende kjølning. Under hele ladningsforeløpet
samler batteriladeren inn data og utfører beregninger for å kunne gi batteriet
fullstendig ladning med hensyn til utblåsning, temperatur, alder med mer.
Batteriladeren kjøles med en temperaturregulerende luft.
Les igjennom denne bruksanvisningen nøye før batteriladeren tas i bruk.
Oppbevar bruksanvisningen slik at den alltid er tilgjengelig for bruk av
batteriladeren.
Norsk
28
Sikkerhet
Batteriladeren er kun beregnet for bruk innedørs.
Følg batterileverandørens anvisninger for bruk av batteriene.
Bruk kun tilbehør som anbefalt av leverandøren.
OBS!
Batteriladeren kan kun brukes med de batteritypene den er designet for.
Batteriladeren leveres med en førinstallert ladningskurve tilpasset til
batteritypen oppgitt ved bestilling. Ved bytte av batteritypen skal
leverandøren kontaktes før eventuell omprogrammering av batteriladeren.
Feilaktig installasjon av batteriladeren kan skade batteriet.
VARNING!
Ved ladning av batterier skjer utveksling av hydrogen gas som kan
forårsake eksplosjon. Ladning av batterier må kun skje i et godt
ventilert rom. Åpen flamme eller gnister må ikke komme i nærheten av
batterier som er under ladning.
VARNING!
Anvend ikke batteriladeren om den er skadet. Rør ikke skadete deler.
Koble batteriladeren fra strømtiltaket og tilkall servicepersonale.
VARNING!
I batteriladeren finnes det spenning som kan forårsake personskade.
Dekslet må derfor kun åpnes av kvalifisert servicepersonell.
OBS!
Koble fra batteri og strømledning før rengjøring eller vedlikehold av
batteriladeren.
OBS!
Batteriladeren må kun kobles til en jordet kontakt.
Norsk
29
Installasjon
Installasjon må kun foretas av en kvalifisert installatør.
Batteriladeren må kun installeres innomhus i et fuktbeskyttet rom.
Plasser batteriladeren slik at det er fri luftsirkulasjon gjennom batteriladerens
ventilasjonsåpninger.
Monter batteriladeren vertikalt opphengt på veggen med konsolen som følger med,
se bildet. Angitt mål for fritt rom rundt batteriladeren må ikke overstiges.
• Batteriladeren MTM-HF krever minst 300 mm med fritt rom rundt
batteriladeren.
• Batteriladeren MTM-HF 6000 og 8000 krever minst 300mm fritt rom over og
til venstre for batteriladeren.
Norsk
30
Lås fast batteriladeren gjennom ved å hekte fast kabelopphengingsplaten i
underkanten på laderen eller skru den fast på veggen.
Batteriladeren leveres i to ulike nettspenningsvarianter. Kontroller at
nettspenningen på installasjonsplassen stemmer overens med batteriladerens
merkspenning i følge informasjon på batteriladerens etikett.
Anbefalt nettsikring er angitt på batteriladerens etikett. Anvend trege sikringer.
Batteriladeren leveres med kabel og tilkoblingsverktøy for tilkobling til jordet
vegguttak eller sikkerhetsbrytere. MTM-HF 3200 er ment for 1-faseinstallasjon og
MTM-HF 6000 og 8000 er ment for 3-faseinstallasjon.
Rød kabel kobles til batteriets plusspol og svart eller blå kabel tilkobles til
batteriets minuspol.
Norsk
31
Håndtering
Kabeltilkoblinger og manøverpanel
1. Manøverpanel 4. Skjerm
2. Nettkabel med tilkoblingsverktøy 5. Ladningssignal
3. Batterikabel med ladningshanske 6. Tastatur
Norsk
32
Ladning
VARNING!
Ved fare, bryt nettspenningen ved å dra ut stikkontakten eller
vegguttaket eller bruk sikkerhetsbryteren.
Innkobling av batteri
1. Kontroller kabler og tilkoblingsverktøy for synlige skader.
2. Koble batteriet til batteriladeren.
3. Batteriladeren startet automatisk ladningen når batteriet kobles i.
4. Aktuell ladningsfase vises med ladningssymbol på panelet.
5. Når batteriet er ladet opp lyser det grønne batterisymbolet. Batteriladeren går
over til vedlikeholdsladning.
Anmärkning!
Om et fullt utladet batteri er koblet til tar det lengre tid før det grønne
batterisymbolet vises. Tiden kan variere mellom 0 til 2 timer.
Frakobling av batteri
1. Steng av batteriladeren ved å trykke på 0 på tastaturet.
OBS!
Batteriladeren skal være avstengt når batteriet kobles fra. Kobles batteriet
fra under ladningen kan kontaktene i ladningshansken skades og gnist kan
oppstå som kan forårsake hydrogengasseksplosjon.
2. Koble fra batteriet fra batteriladeren.
OBS!
Koble fra batteriet umiddelbart etter at batteriladeren har blitt skrudd av.
Ladningen gjenopptas etter 30 sekunder og batteriet fortsatt er koblet inn.
Skjerm og tastatur
Skjermen viser normalt sett batteriladningens strøm og spenning samt tid under
pågående ladning.
Under ladning lagres data og måleverdien. Disse er tilgjengelige for serviceformål
gjennom et menysystem. Menysystemet beskrives i Teknisk beskrivelse.
Norsk
33
Vedlikehold
Vedlikehold av batteriladeren skal kun utføres av kvalifisert servicepersonell.
Feilsøking
VARNING!
Anvend ikke batteriladeren om den er skadet. Rør ikke skadete deler.
Koble batteriladeren fra strømtiltaket og tilkall servicepersonale.
Sikkerhetsavstengning
Ladningen avbrytes dersom:
• Etterladet antall amperetimer overstiger innprogrammert verdi.
• Ladningstiden for noen av ladningsfasene overstiger installert verdi.
• Spenning og strøm overstiger godkjent instrumentverdi.
• Batteriet kobles bort uten at ladderen er avstengt.
Ladningen avbrytes tilfeldig eller reduseres ved:
•
Temperaturen overstiger tillatt verdi.
Kontroll av feilmeldingen
Når batteriladerens innebygde selvtest merker en feil indikeres det med et
lydsignal eller blinkende batterisymboler.
Eventuelle feilmeldinger vises på skjermens øverste rad. Finnes det mer enn én
melding vises de rullende med noen sekunders mellomrom.
Noter teksten i en eventuell feilmelding og tilkall kvalifisert servicepersonell.
Kontrollering av feil skal kun utføres av kvalifisert servicepersonell.
Norsk
34
Kontroller
OBS!
Koble fra batteri og strømledning før rengjøring eller vedlikehold av
batteriladeren.
1. Kontroller at batteriet er uten feil, i god tilstand og av rett type for
batteriladeren.
2. Kontroller at batteriet er korrekt tilkoblet og at eventuell batterisirking er hel.
3. Kontroller at nettspenningen er riktig og at alle sikringer er hele.
4. Kontroller kabler og tilkoblingsverktøy for synlige skader.
Resirkulering
Ladderen skal gjenvinnes som metall- og elektronikkavfall.
Suomi
35
Suomi

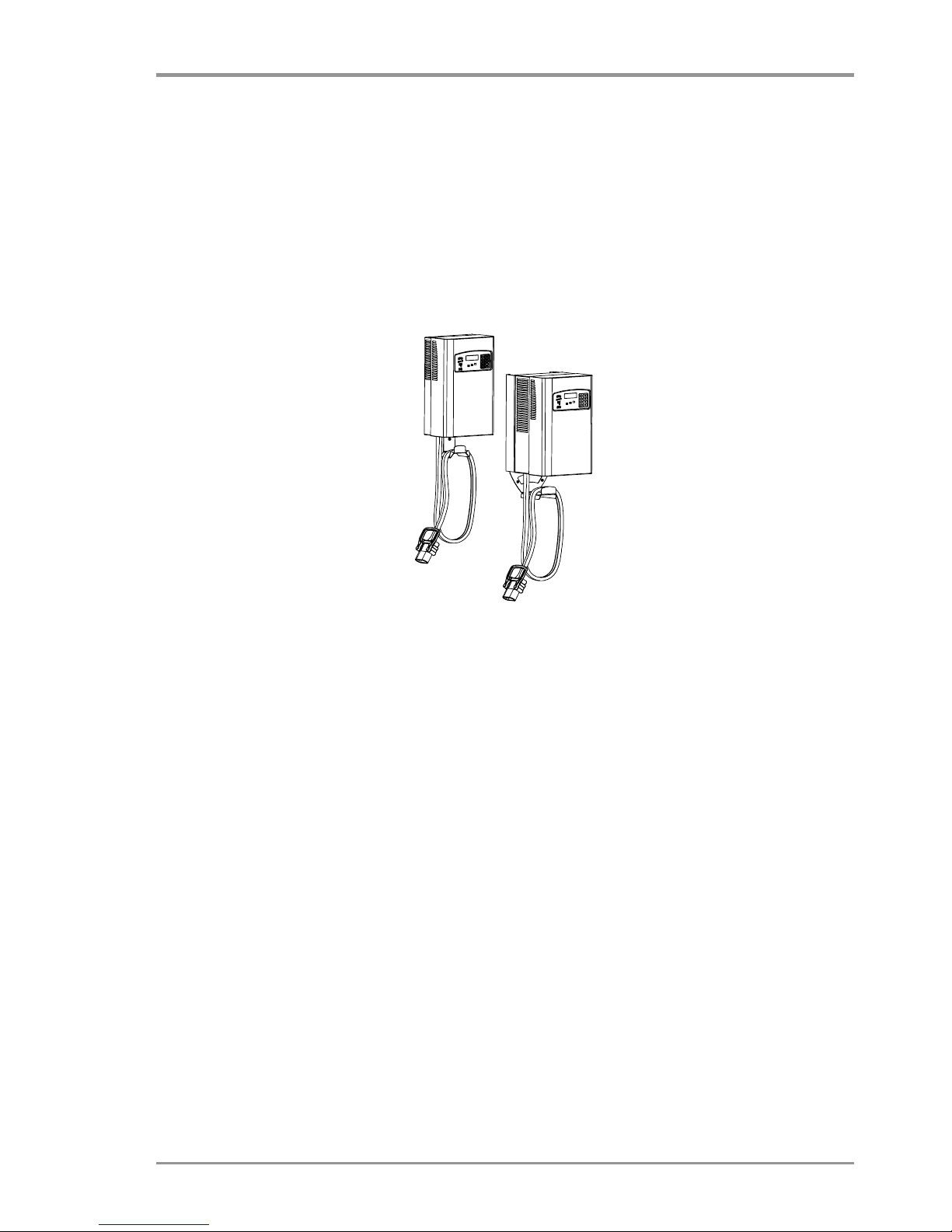

Akkulaturi MTM-HF 3200, 6000 ja
8000
Käyttöohje
Yleistä
MTM-HF 3200, 6000 ja 8000 ovat säädeltyjä, ohjelmoitavia akkulatureita. MTMHF:stä on saatavana eri versioita joko vapaan ilmanvaihdon tai suljettujen lyijyhappoakkujen lataamiseen. Latureihin on saatavana myös latauskäyrä esim. NiCdakuille tai vastaaville.
Akkulaturi toimitetaan aluksi esimääritetyllä latauskäyrällä, joka on
sopeutettu tilausvaiheessa annetulle akkutyypille. Asetettu latauskäyrä voidaan
lukea näytöstä painamalla *-painiketta.
MTM-HF:stä on saatavana eri versioita, joilla voidaan ladata akkuja, joiden jännite
on 24 V -80 V ja latausvirta 40 A - 150 A.
Sisäänrakennettu mikroprosessori ohjaa virtaa ja jännitettä latauksen aikana.
Latausjakso näytetään symboleilla akkulaturin paneelissa. Latausaikaa ja
akkulaturin lämpötilaa valvotaan. Latausta rajoitetaan esimerkiksi kennovikojen tai
riittämättömän jäähdytyksen tapauksessa. Akkulaturi kerää tietoja koko
latausjakson ajan ja tekee laskentoja, joiden avulla akulle voidaan antaa täydellinen
jälleenlataus ottaen huomioon purkautumissyvyys, lämpötila, ikä jne.
Lämpötilasäädelty puhallin jäähdyttää akkulaturia.
Lue nämä käyttöohjeet tarkoin ennen kuin akkulaturi otetaan käyttöön.
Säilytä käyttöohjeet niin, että ne ovat aina akkulaturin käyttäjän saatavilla.
Suomi
36
Turvallisuus
Akkulaturi on tarkoitettu käytettäväksi vain sisällä.
Noudata akkutoimittajan ohjeita, jotka koskevat akkujen käsittelyä.
Käytä vain toimittajan suosittelemia tarvikkeita.
HUOMIO!
Akkulaturia saa käyttää vain sellaisilla akuilla, joille se on tarkoitettu.
Akkulaturi toimitetaan aluksi esimääritetyllä latauskäyrällä, joka on
sopeutettu tilausvaiheessa annetulle akkutyypille. Jos akkutyyppi vaihtuu,
toimittajaan on otettava yhteyttä akkulaturin mahdollista
uudelleenohjelmointia varten. Akkulaturin virheellinen asetus vaurioittaa
akkua.
VAROITUS!
Akkujen latauksen aikana syntyy vetykaasua, joka voi aiheuttaa
räjähdyksen. Akkuja saa ladata vain sellaisessa tilassa, jossa on hyvä
ilmanvaihto. Avotulta tai kipinöitä ei saa esiintyä ladattavien akkujen
välittömässä läheisyydessä.
VAROITUS!
Älä käytä akkulaturia, jos se on vahingoittunut. Älä kosketa viallisia
osia. Katkaise verkkojännite heti ja tilaa huolto.
VAROITIUS!
Akkulaturissa on jännite, joka voi aiheuttaa henkilövahinkoja. Tästä
syystä kotelon saa avata vain valtuutettu huoltohenkilöstö.
HUOMIO!
Irrota akku ja verkkoliitäntä ennen akkulaturin huoltoa tai puhdistusta.
HUOMIO!
Akkulaturin saa liittää vain maadoitettuun pistorasiaan.
Suomi
37
Asennus
Vain valtuutettu asentaja saa tehdä asennuksen.
Akkulaturi on asennettava sisään kosteudelta suojattuun paikkaan.
Sijoita akkulaturi niin, että ilma pääsee kiertämään vapaasti akkulaturin
ilmanvaihtoaukkojen kautta.
Asenna akkulaturi pystyasentoon seinälle mukana tulevalla konsolilla, katso kuva.
Älä alita akkulaturin ympärille jätettävän vapaan tilan ohjearvoja.
• Akkulaturi MTM-HF 3200 vaatii vähintään 300 mm vapaata tilaa akkulaturin
ympärille.
• Akkulaturi MTM-HF 6000 ja 8000 vaatii vähintään 300 mm vapaata tilaa
akkulaturin ympärille joka suunnassa.
Suomi
38
Kiinnitä akkulaturi kiinnittämällä kaapeliripustuslevy laturin alareunaan ja
ruuvaamalla se sitten seinään.
Akkulaturista valmistetaan eri verkkojänniteversioita. Tarkista, että asennuspaikan
verkkojännite vastaa akkulaturin verkkojännitettä. Tarkista akkulaturin
luokituskilvestä.
Suositeltu verkkosulake on ilmoitettu akkulaturin luokituskilvessä. Käytä hitaita
sulakkeita.
Akkulaturi liitetään maadoitettuun pistorasiaan tai turvakatkaisijaan kaapelilla ja
liittimellä, jotka tulevat mukana. MTM-HF 3200 on tarkoitettu 1vaiheasennukseen ja MTM-HF 6000 ja 8000 on tarkoitettu 3-vaiheasennukseen.
Punainen kaapeli liitetään akun plusnapaan ja musta tai sininen kaapeli liitetään
akun miinusnapaan.
Suomi
39
Käyttäminen
Kaapeliliitännät ja käyttöpaneeli
1. Käyttöpaneeli 4. Näyttö
2. Verkkokaapeli ja liitin 5. Latauksen osoitin
3. Akkukaapeli ja latausliitin 6. Näppäimistö
Suomi
40
Lataaminen
VAROITUS!
Katkaise jännite vaaratilanteessa irrottamalla virtajohto pistorasiasta
tai katkaise virta turvakatkaisijasta.
Akun kytkentä
1. Tarkista kaapelointi ja liittimet niin, ettei niissä ole näkyviä vaurioita.
2. Liitä akku akkulaturiin.
3. Akkulaturi käynnistää latauksen automaattisesti, kun akku kytketään.
4. Todellinen latausvaihe näytetään paneelin lataussymboleilla.
5. Kun akku on täynnä, vihreä akkusymboli syttyy. Akkulaturi siirtyy
ylläpitolataukseen.
Huomautus!
Kun täynnä oleva akku liitetään, vihreän akkusymbolin syttyminen kestää hetken.
Aika voi olla 0 - 2 tuntia.
Akun irrotus
1. Sulje akkulaturi painamalla näppäimistön 0-painiketta.
HUOMIO!
Akkulaturin on oltava suljettuna, kun akku irrotetaan. Jos akku irrotetaan
latauksen aikana, latausliitin vaurioituu ja syntyy kipinöitä, jotka voivat
aiheuttaa vetyräjähdyksen.
2. Irrota akku akkulaturista.
HUOMIO!
Irrota akku heti, kun akkulaturi on sammutettu. Lataus jatkuu taas 30
sekunnin kuluttua, jos akku on edelleen kytkettynä.
Näyttö ja näppäimistö
Näytössä näytetään normaalisti laturin virta ja jännite sekä latauksen aika.
Tiedot ja mitta-arvot tallennetaan latauksen aikana. Nämä voidaan valita huoltoa
varten valikkojärjestelmän kautta. Valikkojärjestelmä on kuvattu kohdassa
Tekninen kuvaus.
Suomi
41
Kunnossapito
Akkulaturia saa huoltaa vain asianmukainen huoltohenkilökunta.
Vianetsintä
VAROITUS!
Älä käytä akkulaturia, jos se on vahingoittunut. Älä kosketa viallisia
osia. Katkaise verkkojännite heti ja tilaa huolto.
Turvasammutus
Lataus keskeytyy, jos:
• Ladattujen ampeerituntien määrä ylittää ohjelmoidun arvon.
• Jonkin latausvaiheen latausaika ylittää asetetun arvon.
• Jännite ja virta ylittävät hyväksytyn keskiarvon.
• Akku irrotetaan ilman, että laturi on suljettu.
Lataus keskeytyy väliaikaisesti tai vähenee:
•
Lämpötila ylittää sallitut arvot.
Virheilmoitusten tarkistus
Kun akkulaturin sisäänrakennettu itsetesti tunnistaa virheen, se ilmoitetaan
äänisignaalilla ja vilkkuvilla akkusymboleilla.
Mahdolliset virheilmoitukset näytetään näytön ylärivillä. Jos virheilmoituksia on
useita, ne näytetään rullaten muutaman sekunnin välein.
Kirjoita mahdollisen virheilmoituksen teksti ylös ja kutsu huolto. Alla mainitut
tarkistukset saa tehdä vain valtuutettu huoltohenkilöstö.
Suomi
42
Tarkistukset
HUOMIO!
Irrota akku ja verkkoliitäntä ennen akkulaturin huoltoa tai puhdistusta.
1. Tarkista, että akku on virheetön, hyvässä kunnossa ja oikeaa tyyppiä
akkulaturille.
2. Tarkista, että akku on liitetty oikein ja mahdollinen akun sulake on ehjä.
3. Tarkista, että verkkojännite on oikea ja kaikki sulakkeet ovat ehjiä.
4. Tarkista kaapelointi ja liittimet niin, ettei niissä ole näkyviä vaurioita.
Kierrätys
Laturi on kierrätettävä metalli- ja elektroniikkaromuna.
Deutsch
43
Deutsch
Batterieladegeräte MTM-HF 3200,
6000 und 8000
Bedienungsanleitung
Allgemeine Hinweise
Die Batterieladegeräte MTM-HF 3200, 6000 und 8000 sind gesteuerte, programmierbare Batterieladegeräte. MTM-HF gibt es in verschiedenen Ausführungen für das
Laden von frei belüfteten oder ventilregulierten Blei-Säure-Batterien. Ebenso sind sie
mit einer Ladekurve für NiCd- und ähnliche Batterien verfügbar.
Das Batterieladegerät wird mit einer voreingestellten Ladekurve geliefert, die auf
den bei der Bestellung angegebenen Batterietyp abgestimmt ist.
Drücken Sie die *-
Taste, um die eingestellte Ladekurve auf dem Display anzuzeigen.
Die Batterieladegeräte MTM-HF sind in verschiedenen Varianten verfügbar, sodass Sie
Batterien mit einer Spannung von 24 V bis 80 V und einem Ladestrom von 40 A bis
150 A laden können.
Der eingebaute Mikroprozessor überwacht Spannung und Strom während des
Ladevorgangs, der mit Symbolen im Bedienfeld des Batterieladegeräts angezeigt wird.
Die Ladezeit und die Temperatur im Batterieladegerät werden überwacht, sodass bei
defekten Zellen, bei unzureichender Belüftung usw. die Ladezeit begrenzt wird.
Während des gesamten Ladevorgangs sammeln die Batterieladegeräte Daten und führen
Berechnungen aus, um die Batterien unter Berücksichtigung von Entladung,
Temperatur, Alter und anderen Aspekten vollständig aufzuladen. Das Batterieladegerät
wird über einen temperaturgesteuerten Ventilator gekühlt.
Lesen Sie vor der Benutzung des Batterieladegeräts diese Bedienungsanleitung
aufmerksam durch. Verwahren Sie diese Bedienungsanleitung an einem Ort, an
dem sie dem Benutzer des Batterieladegeräts jederzeit zur Verfügung steht.
Deutsch
44
Sicherheitshinweise
Das Batterieladegerät darf nur in Innenräumen verwendet werden.
In der vom Batteriehersteller mitgelieferten Bedienungsanleitung finden Sie
Angaben zur Handhabung der Batterien.
Verwenden Sie ausschließlich die vom Hersteller empfohlenen Ersatzteile.
VORSICHT!
Das Batterieladegerät ist nur für die angegebenen Batterietypen
einzusetzen. Das Batterieladegerät wird mit einer voreingestellten
Ladekurve geliefert, die auf den bei der Bestellung angegebenen
Batterietyp abgestimmt ist. Wenn Sie den Batterietyp wechseln, setzen Sie
sich mit dem Lieferanten zwecks einer möglichen Neuprogrammierung des
Batterieladegeräts in Verbindung. Bei einer falschen Einstellung des
Ladegeräts wird die Batterie beschädigt.
WARNUNG!
Beim Laden von Batterien entsteht gasförmiger Wasserstoff, der zu
einer Explosion führen kann. Batterien sind daher nur an gut
belüfteten Orten zu laden. Während des Ladevorgangs sind Batterien
nicht in der Nähe von offenem Feuer oder Funken aufzustellen.
WARNUNG!
Verwenden Sie das Batterieladegerät nicht, wenn es beschädigt ist.
Keinesfalls beschädigte Geräteteile berühren. Schalten Sie
unverzüglich die Stromversorgung ab und verständigen Sie das
Servicepersonal.
WARNUNG!
Die Spannung des Batterieladegeräts kann zu Verletzungen führen.
Daher darf das Metallgehäuse nur von autorisiertem Servicepersonal
geöffnet werden.
VORSICHT!
Trennen Sie das Batterieladegerät von der Batterie und vom Netz, bevor
sie Wartungs- oder Reinigungsarbeiten durchführen.
VORSICHT!
Das Batterieladegerät darf nur an eine geerdete Wandsteckdose
angeschlossen werden.
Deutsch
45
Aufstellung
Nur ein autorisierter Montagetechniker darf das Gerät aufstellen.
Das Batterieladegerät ist im Innenbereich an einem Ort mit Dampfsperre
aufzustellen.
Stellen Sie das Batterieladegerät so auf, dass die Luft frei durch die
Belüftungsöffnungen der Batterie zirkulieren kann.
Montieren Sie das Batterieladegerät vertikal hängend an die Wand und verwenden
Sie dafür die mitgelieferte Halterung (siehe Abbildung). Um das Batterieladegerät
herum sind die nachfolgend angegebenen Abstände einzuhalten.
•
Das Batterieladegerät MTM-HF 3200 erfordert zu allen Seiten einen
Mindestabstand von 300 mm.
•
Die Batterieladegeräte MTM-HF 6000 und 8000 benötigen einen
Mindestabstand von 300 mm über und unter dem Ladegerät sowie links davon.
Deutsch
46
Befestigen Sie das Batterieladegerät und unterhalb davon die Kabelaufhängung
und schrauben beides fest an die Wand.
Das Batterieladegerät wird für verschiedene Stromnetzspannungen hergestellt.
Überprüfen Sie, ob die Stromversorgung am Aufstellungsort mit der
Nennspannung gemäß den Angaben auf dem Typenschild des Batterieladegeräts
übereinstimmt.
Die empfohlene Netzsicherung ist auf dem Typenschild des Batterieladegeräts
angegeben. Verwenden Sie träge Sicherungen.
Das Batterieladegerät wird mit einem Kabel und einem Adapter für eine
Stromverbindung mit einer geerdeten Wandsteckdose oder einem
Sicherheitsschalter geliefert. Das Gerät MTM-HF 3200 ist für eine 1-PhasenMontage und die Geräte MTM-HF 6000 und 8000 für eine 3-Phasen-Montage
ausgelegt.
Das rote Kabel wird an den Pluspol und das schwarze oder blaue Kabel an den
Minuspol der Batterie angeschlossen
Deutsch
47
Bedienung
Kabelverbindungen und Bedienfeld
1. Bedienfeld 4. Anzeige
2. Netzkabel mit Adapter 5. Ladezustandsanzeige
3. Batteriekabel und Ladeschuh 6. Tastenfeld
Deutsch
48
Laden der Batterien
WARNUNG!
Bei Gefahr trennen Sie das Gerät vom Netz, indem Sie den
Netzstecker aus der Steckdose ziehen.
Anschließen einer Batterie
1. Überprüfen Sie Kabel und Adapter auf sichtbare Beschädigungen.
2. Verbinden Sie die Batterie mit dem Batterieladegerät.
3. Das Batterieladegerät beginnt automatisch mit dem Ladevorgang, sobald eine
Batterie angeschlossen wird.
4. Die laufende Ladephase wird über die Ladesymbole im Bedienfeld angezeigt.
5. Ein grünes Batteriesymbol leuchtet auf, wenn die Batterie vollständig
aufgeladen ist. Dann wird die Batterie nur noch geladen, um den Ladezustand
zu erhalten.
Hinweis!
Das grüne Batteriesymbol leuchtet nicht sofort auf, wenn eine vollständig geladene
Batterie angeschlossen wird. Dies kann bis zu 2 Stunden erfordern.
Abklemmen einer Batterie
1. Schalten Sie das Batterieladegerät ab, indem Sie die „0“-Taste auf dem
Tastenfeld drücken.
VORSICHT!
Das Batterieladegerät sollte beim Abklemmen einer Batterie stets
abgeschaltet sein. Wird eine Batterie bei laufendem Ladevorgang
abgeklemmt, werden die Kontakte im Ladeschuh beschädigt und es kann
zu Funkenschlag und somit zu einer Wasserstoffexplosion kommen.
2. Klemmen Sie die Batterie vom Batterieladegerät ab.
VORSICHT!
Klemmen Sie die Batterie sofort nach dem Abschalten des
Batterieladegeräts ab. Der Ladevorgang wird nach 30 Sekunden
fortgesetzt, wenn die Batterie weiterhin angeschlossen bleibt.
Anzeige und Tastenfeld
Normalerweise werden während eines laufenden Ladevorgangs in der Anzeige
Strom und Spannung des Batterieladegeräts sowie die Zeit angezeigt.
Während des Ladens werden Daten und Messtestergebnisse gespeichert. Diese
sind für Wartungszwecke über ein Menüsystem abrufbar. In der Technischen
Beschreibung ist dieses Menüsystem weiter beschrieben.
Deutsch
49
Wartung
Nur ein autorisierter Montagetechniker darf die Wartung am Gerät vornehmen.
Störungsbehebung
WARNUNG!
Verwenden Sie das Batterieladegerät nicht, wenn es beschädigt ist.
Keinesfalls beschädigte Geräteteile berühren. Schalten Sie
unverzüglich die Stromversorgung ab und verständigen Sie das
Servicepersonal.
Sicherheitsabschaltung
Der Ladevorgang wird beendet, wenn:
•
die Anzahl der nachgeladenen Amperestunden den Wert des vorgewählten
Programms überschreitet,
• die Ladezeit für eine der Ladephasen die voreingestellte Zeit überschreitet,
•
Strom und Spannung einen zulässigen Mittelwert überschreiten,
•
die Batterie bei eingeschaltetem Ladegerät abgeklemmt wird.
Das Laden wird vorübergehend unterbrochen oder verringert, wenn:
• die Temperatur die zulässigen Werte überschreitet.
Ablesen der Fehlermeldungen
Wenn die im Batterieladegerät eingebaute Selbsttestfunktion eine Störung erkennt,
wird dies über ein Tonsignal und blinkende Batteriesymbole angezeigt.
Mögliche Fehlermeldungen erscheinen in der obersten Zeile des Displays. Bei
mehreren Fehlermeldungen werden diese abwechselnd für jeweils einige Sekunden
angezeigt.
Notieren Sie bitte eventuelle Fehlermeldungen und verständigen Sie autorisiertes
Servicepersonal. Die nachstehenden Kontrollen sollten ausschließlich von
autorisiertem Servicepersonal vorgenommen werden.
Deutsch
50
Kontrollen
VORSICHT!
Trennen Sie das Batterieladegerät von der Batterie und vom Netz, bevor
sie Wartungs- oder Reinigungsarbeiten durchführen.
1. Stellen Sie sicher, dass die Batterie keine Defekte aufweist, sich in gutem
Zustand befindet und ein für das Batterieladegerät geeigneter Batterietyp ist.
2. Kontrollieren Sie, ob die Batterie korrekt angeschlossen wurde und ob eine
eventuell vorhandene Batteriesicherung nicht durchgebrannt ist.
3. Stellen Sie sicher, dass die richtige Netzspannung anliegt und alle Sicherungen
unbeschädigt sind.
4. Überprüfen Sie Kabel und Adapter auf sichtbare Schäden.
Recycling
Das Batterieladegerät sollte als Metall und Elektronikschrott der
Rohstoffverwertung zugeführt werden können.
Nederlands
51
Nederlands
Accu-oplader MTM-HF 3200, 6000 en
8000
Bedieningsinstructies
Algemeen
MTM-HF 3200, 6000 en 8000 zijn afgestelde, programmeerbare accu-opladers. MTMHF is in verschillende versies verkrijgbaar, voor het opladen van ononderbroken
geventileerde accu's, of van lood/zuur-accu's die door een klep worden geregeld. Zij
kunnen ook worden voorzien van een oplaadkromme voor Ni-Cd accu's of dergelijke.
De accu-oplader wordt met een vooraf ingestelde oplaadkromme geleverd. Deze is
op het type accu afgesteld dat tijdens de bestelling is aangegeven.
De
oplaadkromme kan worden ingesteld om op de display afleesbaar te zijn wanneer men
op de knop * drukt.
Van de MTM-HF bestaan verschillende versies voor het opladen van accu's met een
accuvermogen van 24 V of 80 V en met een oplaadvermogen van 40 A tot 150 A.
De ingebouwde microprocessor bestuurt de spanning en het voltage gedurende het
oplaadproces. Het oplaadproces wordt met symbolen op het paneel van de accu-oplader
weergegeven. De oplaadtijd en temperatuur in de accu-oplader worden gecontroleerd
en het opladen wordt in geval van celdefecten of tijdens onvoldoende afkoeling e.d.
beperkt. Tijdens de gehele oplaadprocedure verzamelt de accu-oplader gegevens en
voert het berekeningen uit om de accu volgens de hoeveelheid ontlading, temperatuur,
leeftijd en meer, volledig op te laden. De accu-oplader wordt met behulp van een
temperatuur geregelde ventilator afgekoeld.
Lees deze bedieningsinstructies zorgvuldig door voordat u de accu-oplader begint
te gebruiken. Berg de bedieningsinstructies op zodat zij altijd beschikbaar zijn
voor degene die de accu-oplader gebruikt.
Nederlands
52
Veiligheid
De accu-oplader is alleen voor gebruik binnenshuis bestemd.
Volg de instructies betreffende het behandelen van accu's op. Deze worden door de
accufabrikant geleverd.
Gebruik alleen de reservedelen die door de leverancier worden aanbevolen.
LET OP!
De accu-oplader mag alleen voor de aangegeven types accu's worden
gebruikt. De accu-oplader wordt met een vooraf ingestelde oplaadkromme
geleverd. Deze is op het type accu afgesteld dat tijdens de bestelling is
aangegeven. Als u het type accu verandert, dient u contact op te nemen
met de leverancier zodat de accu-oplader, indien nodig, opnieuw kan
worden geprogrammeerd. De accu wordt beschadigd als de instelling van
de accu-oplader onjuist is.
WAARSCHUWING!
Tijdens het opladen van de accu's komt waterstofgas vrij, dat een
explosie kan veroorzaken. Accu's mogen daarom alleen in goed
geventileerde ruimten worden opgeladen. Tijdens het opladen mogen
de accu's niet in de buurt van een open vuur of vonken worden
geplaatst.
WAARSCHUWING!
Gebruik de accu-oplader niet als deze is beschadigd. Raak
beschadigde onderdelen niet aan. Draai de netspanning onmiddellijk
uit en vraag voor onderhoudspersoneel.
WAARSCHUWING!
De accu-oplader heeft een vermogen dat persoonlijk letsel kan
veroorzaken. Daarom mag de metalen behuizing alleen door bevoegd
onderhoudspersoneel worden geopend.
LET OP!
Voordat u onderhoudsbezigheden uitvoert aan de accu-oplader, of deze
reinigt, dient u de accu en stroomtoevoer los te koppelen.
LET OP!
De accu-oplader moet op een geaard stopcontact worden aangesloten.
Nederlands
53
Installatie
De installatie mag alleen door een installatietechnicus worden uitgevoerd.
De accu-oplader moet binnenshuis, in een ruimte met een vochtscherm worden
geïnstalleerd.
Plaats de accu-oplader zo, dat via de ventilatieopeningen van de accu-oplader
ongehinderde luchtcirculatie bestaat.
Monteer de accu-oplader verticaal, aan de haak opgehangen op de muur, zoals in
de afbeelding wordt getoond. Afmetingen voor vrije ruimte rondom de accuoplader moeten onder de aangegeven afmetingen vallen.
•
Accu-oplader MTM-HF 3200 vereist minstens 300 mm vrije ruimte rondom de
accu-oplader.
•
Accu-opladers MTM-HF 6000 en 8000 vereisen minstens 300 mm vrije ruimte
boven, onder en links van de accu-oplader.
Nederlands
54
Zet de accu-oplader vast door de kabel-ophangplaat aan de onderste hoek van de
oplader te hangen en het stevig op muur vast te schroeven.
De accu-oplader wordt met verschillende netspanningvariaties gefabriceerd.
Controleer of de stroomtoevoer aan de kant van de installatie met de toegekende
spanning overeenkomt, volgens de informatie op het voorschriftpaneel van de
accu-oplader.
De aanbevolen hoofdzekering wordt op het voorschriftpaneel van de accu-oplader
aangegeven. Gebruik schokbuizen met vertragende werking.
De accu-oplader wordt met een kabel en een adapter voor stroomaansluiting op
een geaard stopcontact of veiligheidsschakelaar geleverd. MTM-HF 3200 is
bestemd voor 1-fase installatie en MTM-HF 6000 en 8000 zijn bestemd voor 3fase installatie.
De rode kabel wordt op de positieve pool van de accu aangesloten en de zwarte of
blauwe kabel wordt op de negatieve pool van de accu aangesloten.
Nederlands
55
Bediening
Kabelaansluitingen en bedieningspaneel
1. Bedieningspaneel 4. Display
2. Stroomkabel met adapter 5. Oplaadindicatie
3. Accukabel en oplaadhandschoen 6. Toetsenbord
Nederlands
56
Opladen
WAARSCHUWING!
In geval van nood sluit u de netspanning door de stekker uit het
stopcontact te trekken.
Het aansluiten van een accu
1. Controleer de bedrading en de adapter om zeker te zijn dat deze niet zichtbaar
zijn beschadigd.
2. Sluit de accu aan op de accu-oplader.
3. Zodra de accu wordt aangesloten, begint de accu-oplader automatisch met het
opladen.
4. De huidige oplaadfase wordt met de oplaadsymbolen op het paneel
weergegeven.
5. Zodra de accu volledig is opgeladen, wordt er een groen accusymbool
weergegeven. De accu gaat over op onderhoudsoplading.
Opmerking!
Het groene accusymbool zal niet onmiddellijk gaan branden als er een volledig
opgeladen accu wordt aangesloten. Dit kan tussen de 0 en 2 uur duren.
Het verwijderen van een accu
1. Zet de accu-oplader uit door op het toetsenbord op 0 te drukken.
LET OP!
De accu-oplader moet uitgeschakeld zijn als u de accu verwijdert. Als u de
accu tijdens een oplaadperiode verwijdert, worden de contacten in de
oplaadhandschoen beschadigd en kan zich vonkformatie ontstaan. Dit kan
een watergasexplosie veroorzaken.
2. Verwijder de accu van de accu-oplader.
LET OP!
Verwijder de accu onmiddellijk na het afsluiten van de accu-oplader. Het
opladen gaat na 30 seconden nog door als de accu nog is aangesloten.
Display en toetsenbord
Over het algemeen toont de display de spanning en het voltage van de oplader,
evenals de tijd tijdens een doorgaande oplaadprocedure.
Gegevens en testresultaten voor afmetingen worden tijdens het opladen
opgeslagen. Deze zijn via een menusysteem voor onderhoudsbehoeften bereikbaar.
Het menusysteem wordt in de technische beschrijving weergegeven.
Nederlands
57
Onderhoud
Het onderhoud van de accu-oplader mag alleen door een bevoegde
installatietechnicus worden uitgevoerd.
Probleemoplossen
WAARSCHUWING!
Gebruik de accu-oplader niet als deze is beschadigd. Raak
beschadigde onderdelen niet aan. Draai de netspanning onmiddellijk
uit en vraag voor onderhoudspersoneel.
Veiligheidsafsluiting
Het opladen wordt gestopt in geval:
• Het aantal ampère-uren van het opnieuw opladen de waarde van het
invoerprogramma overschrijdt.
• De oplaadtijd van een van de oplaadfases een vooraf ingestelde waarde
overschrijdt.
• De voltage en spanning een goedgekeurde gemiddelde waarde overschrijden.
• De accu wordt verwijderd zonder de oplader uit te zetten.
Het opladen wordt tijdelijk onderbroken of verminderd als:
•
De temperatuur toegestane waarden overschrijdt.
Het controleren van foutberichten
Als de ingebouwde zelftestfunctie van de accu-oplader een fout ontdekt, wordt
deze via een geluidssignaal en knipperende accusymbolen aangegeven.
Mogelijke foutberichten worden in de bovenste regel op de display weergegeven.
Als er meer dan een foutbericht is, worden deze met een pauze van enkele
seconden, afgedraaid.
In geval van foutberichten noteert u de tekst en roept u bevoegd
onderhoudspersoneel. De volgende controles mogen alleen door bevoegd
onderhoudspersoneel worden uitgevoerd.
Nederlands
58
Controles
LET OP!
Voordat u onderhoudsbezigheden uitvoert aan de accu-oplader, of deze
reinigt, dient u de accu en stroomtoevoer los te koppelen.
1. Controleer of de accu geen defecten heeft, in goede staat verkeerd en de juiste
soort voor de accu-oplader is.
2. Controleer of de accu goed is aangesloten en dat de accuzekering, indien
aanwezig, heel is.
3. Controleer of de netspanning juist is en dat alle zekeringen heel zijn.
4. Controleer de bedrading en de adapter om zeker te zijn dat deze niet zichtbaar
zijn beschadigd.
Recycling
Het moet mogelijk zijn om de accu-oplader als metalen en elektronisch afval te
recyclen.
Micropower E.D. Marketing AB Tel. +46 ( 0) 470 7 27 400
Idavägen 1 Fax +46 (0)470 727 401
SE-352 46 Växjö sales@micropower.se
Sweden www.micropower.se
Loading...
