安装手册
MMI-20021003, Rev AB
2014 年 1 月
高准®紧凑型密度计 (CDM)
7835/7845 液体密度计改装
安全和认证信息
在按照本手册中的说明正确安装的情况下，本高准产品符合所有适用的欧洲指令。请参阅 EC 符合性声明，以了解适用于本产品的
指令。对所有适用欧洲指令的 EC 符合性声明以及全部的 ATEX 安装图纸和说明可通过网站 www.micromotion.com 获取，也可以
向您当地的高准支持中心索取。
设备所附的符合《压力设备指令》(PED) 的资料可在网站 www.micromotion.com/documentation 获取。
对于在欧洲的危险环境安装情形，如果本国标准不适用，则可参考标准 EN 60079-14。
其他信息
完整的产品规格可以在产品数据表中找到。 故障排除信息可在变送器配置手册中找到。产品数据表和手册可从高准网站
www.micromotion.com/documentation 获取。
返修政策
退回设备时必须遵循高准程序。这些程序可确保符合政府运输机构的法规要求，同时有助于为高准员工提供安全的工作环境。未
遵循高准程序将导致您发送的设备被拒收。
有关于返修程序和表单的信息可以从我们的网站 www.micromotion.com 获取，或致电高准客户服务部门获取。
高准客户服务
电子邮件
• 全球：flow.support@emerson.com
• 亚太地区：APflow.support@emerson.com
北美和南美 欧洲和中东 亚太地区
美国 800-522-6277 英国 0870 240 1978 澳大利亚 800 158 727
加拿大 +1 303-527-5200 荷兰 +31 (0) 318 495 555 新西兰 099 128 804
墨西哥 +41 (0) 41 7686 111 法国 0800 917 901 印度 800 440 1468
阿根廷 +54 11 4837 7000 德国 0800 182 5347 巴基斯坦 888 550 2682
巴西 +55 15 3238 3677 意大利 8008 77334 中国 +86 21 2892 9000
委内瑞拉 +58 26 1731 3446 中欧和东欧 +41 (0) 41 7686 111 日本 +81 3 5769 6803
俄罗斯/独联体 +7 495 981 9811 韩国 +82 2 3438 4600
埃及 0800 000 0015 新加坡 +65 6 777 8211
阿曼 800 70101 泰国 001 800 441 6426
卡塔尔 431 0044 马来西亚 800 814 008
科威特 663 299 01
南非 800 991 390
沙特阿拉伯 800 844 9564
阿联酋 800 0444 0684
内容
内容
第 1 章 计划 .......................................................................................................................................1
1.1 改装仪表安装概述 ................................................................................................................................1
1.2 安装检查表 ...........................................................................................................................................1
1.3 最佳实践 .............................................................................................................................................. 2
1.4 仪表压降 .............................................................................................................................................. 2
1.5 电源要求 .............................................................................................................................................. 3
1.6 空间要求 .............................................................................................................................................. 6
1.7 执行仪表检查（安装前） .....................................................................................................................7
第 2 章 卸下 7835/7845 仪表 ............................................................................................................. 9
2.1 断开 7835/7845 仪表的接线 ................................................................................................................9
2.2 从管道中拆下仪表。 ..........................................................................................................................10
第 3 章 安装方式 ..............................................................................................................................12
3.1 安装仪表 ............................................................................................................................................ 12
3.2 旋转仪表上的电子部件（可选） ........................................................................................................13
3.3 旋转变送器上的显示屏（可选） ........................................................................................................14
第 4 章 接线 .....................................................................................................................................16
4.1 可用的输出端子和接线要求 ............................................................................................................... 16
4.2 改装接线：端子-输出转换 ................................................................................................................. 17
4.3 防爆区域或非危险区域输出接线 ........................................................................................................18
4.4 本安输出接线 .....................................................................................................................................20
4.5 用于分体式安装 2700 FOUNDATION 现场总线™选项的处理器接线 .................................................. 28
4.6 连接到外部设备（HART 多点） ......................................................................................................... 32
4.7 信号转换器和/或流量计算机接线 ...................................................................................................... 35
第 5 章 接地 .....................................................................................................................................38
安装手册 i
内容
ii 高准紧凑型密度计 (CDM) – 7835/7845 改装
1 计划
本章所涉及的主题:
• 改装仪表安装概述
• 安装检查表
• 最佳实践
• 仪表压降
• 电源要求
• 空间要求
• 执行仪表检查（安装前）
1.1 改装仪表安装概述
下面是安装紧凑型密度计 (CDM) 以取代高准 7835/7845 液体密度计所需执行的任务概
述。我们建议在开始改装之前查看这些信息。
计划
过程 参考
确认具备所有必需的零部件，并符合基本安装要求。 请参阅 节 1.2
请认真考虑适用于仪表拆卸和安装的最佳惯例操作。 请参阅 节 1.3
确认所需的任何额外接线、外部电源和/或所需电阻已连接到
CDM。
拆卸现有的 7835/7845 液体密度计。 请参阅 章 2
安装 CDM 改装仪表。 请参阅 章 3
仪表接线应符合当前工艺过程的环境要求和所需认证。 请参阅 章 4
将仪表接地。 请参阅 章 5
1.2 安装检查表
确保传感器的安装环境符合其认证标签上规定的危险区域等级要求。
□
验证当前的环境温度和过程温度处在仪表的限制范围内。
□
确保改装仪表安装的空间要求（请参阅 节 1.6）。
□
验证改装接线要求，这可能会根据现有的变送器配置而变化：
□
- 确认 CDM 输入/输出接线要求（请参阅 章 4）。
请参阅 章 4
提示
根据当前的配置，您可能需要额外接线，也可重复使用连接到不再需要的装置的线缆。
- 对于本安危险区域安装，必须购买新的安全栅或隔离栅。您不能利用现有的安全
栅或隔离栅来连接 CDM。
安装手册 1
计划
提示
高准提供危险环境中仪表接线所需的安全栅和隔离栅安装套件。根据输出信号和所需认
证，这些套件中包括了相应的安全栅和隔离栅。联系 flow.support@emerson.com 以了解
关于订购这些套件的详细信息。
如果您的仪表将要连接到分体式安装 2700 FOUNDATION 现场总线™变送器：
□
- 请参阅本手册中的说明，准备 4 芯线电缆并连接到处理器。请参阅 节 4.5。
- 请参阅变送器安装手册中的说明，以安装和连接 2700 FOUNDATION 现场总线
变送器。
- 考虑仪表和变送器之间的最大电缆长度。两个设备之间的最大推荐距离为 1000
ft (300 m)。高准推荐使用高准电缆。
安装仪表时，应使仪表外壳上的流向箭头与过程流体的实际流向一致。（流向也可通
□
过软件选择。）
1.3 最佳实践
以下信息可帮助用户最大程度地利用自己的仪表。
™
• 小心地处理仪表。遵循本地经验做法进行吊装或搬运仪表。
• 在将仪表安装到系统中之前，执行已知密度自校验功能 (KDV) 检查仪表。
• 将仪表按首选方位安装在垂直管道中，使得液体和浆液向上流过仪表。
重要信息
如未按首选方位安装仪表，可能需要进行现场偏差调整，以确保获得最佳性能。参考您公司
关于取样和参照测量的组织标准来确定可能的偏差。
• 如果要将仪表安装到有压差要求的应用场合，请确认当前的组态适合该 CDM。
• 对仪表、入口和旁路管道采取隔热措施以保持稳定的温度。
• 高准仪表没有直管段要求。无论在上游还是下游都不需要直管段。
• 确保仪表管段内充满过程流体。
• 如要通过单个阀门来切断流过仪表的流体，应将阀门安装在仪表下游。
• 尽量减小仪表上的弯曲应力和扭应力。不得使用仪表来调整未对中的管道。
• 仪表不需要外部支撑。法兰将在所有方向支撑仪表。
1.4 仪表压降
仪表压降取决于过程条件。下面的图表显示了仪表在不同的流体密度和粘度条件下的压
降。此外，这些图表还显示了该仪表与高准 7835/7845 液体密度计的对比结果。
重要信息
为了获得基于过程变量条件下的最准确的压降计算结果，可使用 www.micromotion.com 上的高准
产品选型软件。
2 高准紧凑型密度计 (CDM) – 7835/7845 改装
计划

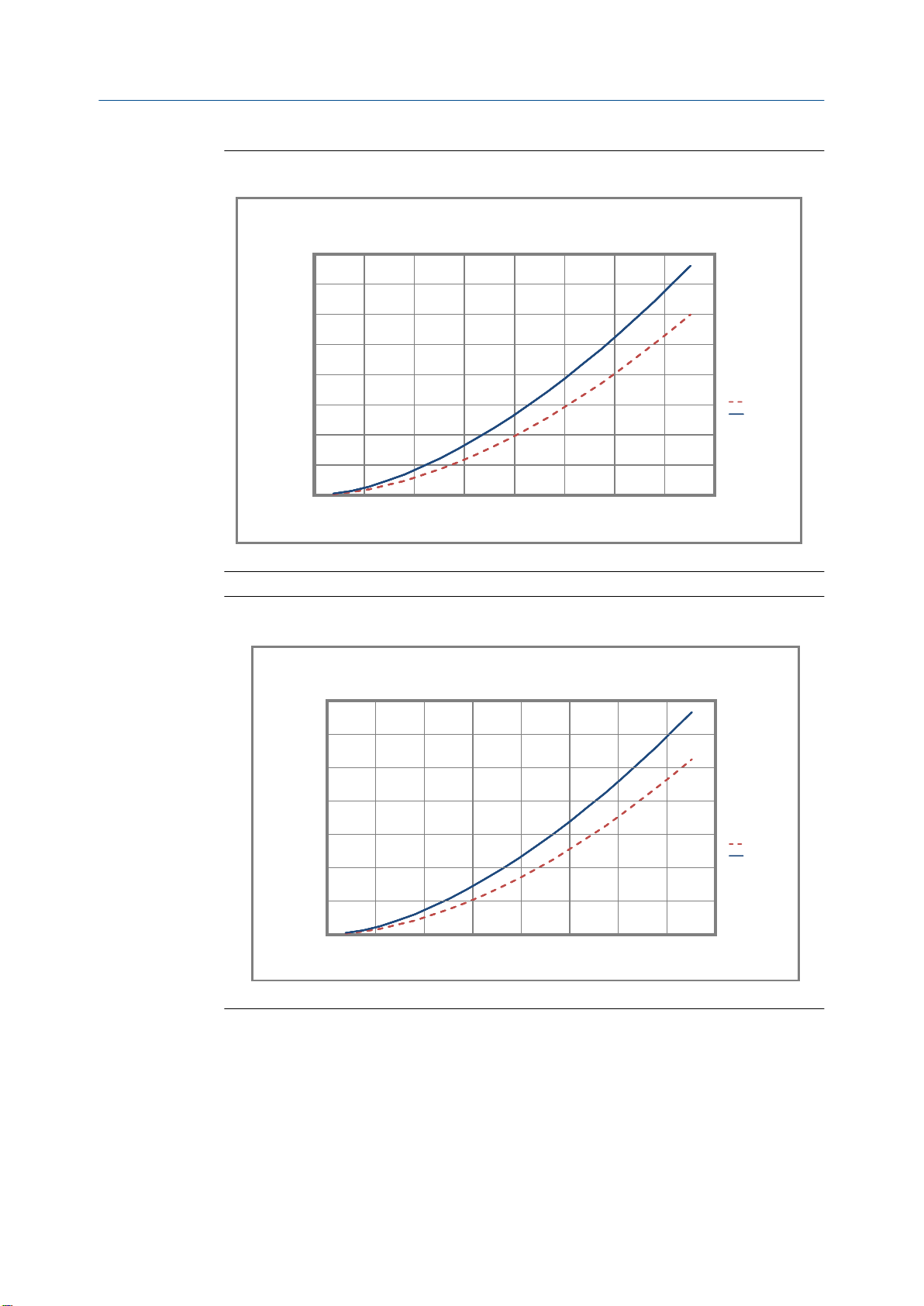

压降计算示例（流体粘度等于 2 cP）图 1-1:
密度 = 800 kg/m
粘度 = 2 cP
0.40
0.35
0.30
0.25
0.20
0.15
压降（巴）
0.10
0.05
0.00
0 2 4 6 8 10 12 14 16
流量 = m
3
3
/hr
压降计算示例（流体粘度等于 10 cP）图 1-2:
密度 = 800 kg/m
粘度 = 10 cP
0.70
3
7835/7845
CDM
0.60
0.50
0.40
0.30
压降（巴）
0.20
0.10
0.00
1.5 电源要求
下面是仪表运行的直流电源要求：
• 隔爆仪表：
- 24 VDC，典型值为 0.65 W，最高 1.1 W
0 2 4 6 8 10 12 14 16
流量= m
3
/hr
7835/7845
CDM100
安装手册 3
计划
- 最低推荐电压：使用 1000 ft 的 24 AWG（300 m 的 0.20 mm2）电源线时为
21.6 VDC
- 启动时，电源必须在仪表电源端子上提供 19.6 V 的最低电压和最低 0.5 A 的短时
电流。
• 本安仪表：
- 24 VDC，典型功率为 0.7 W（带 250 Ω 安全栅），最高功率为 0.96 W（带 250 Ω
安全栅）
- 最低推荐电压：使用 1000 ft 的 22 AWG（300 m 的 0.25 mm2）电源线时为
22.8 VDC

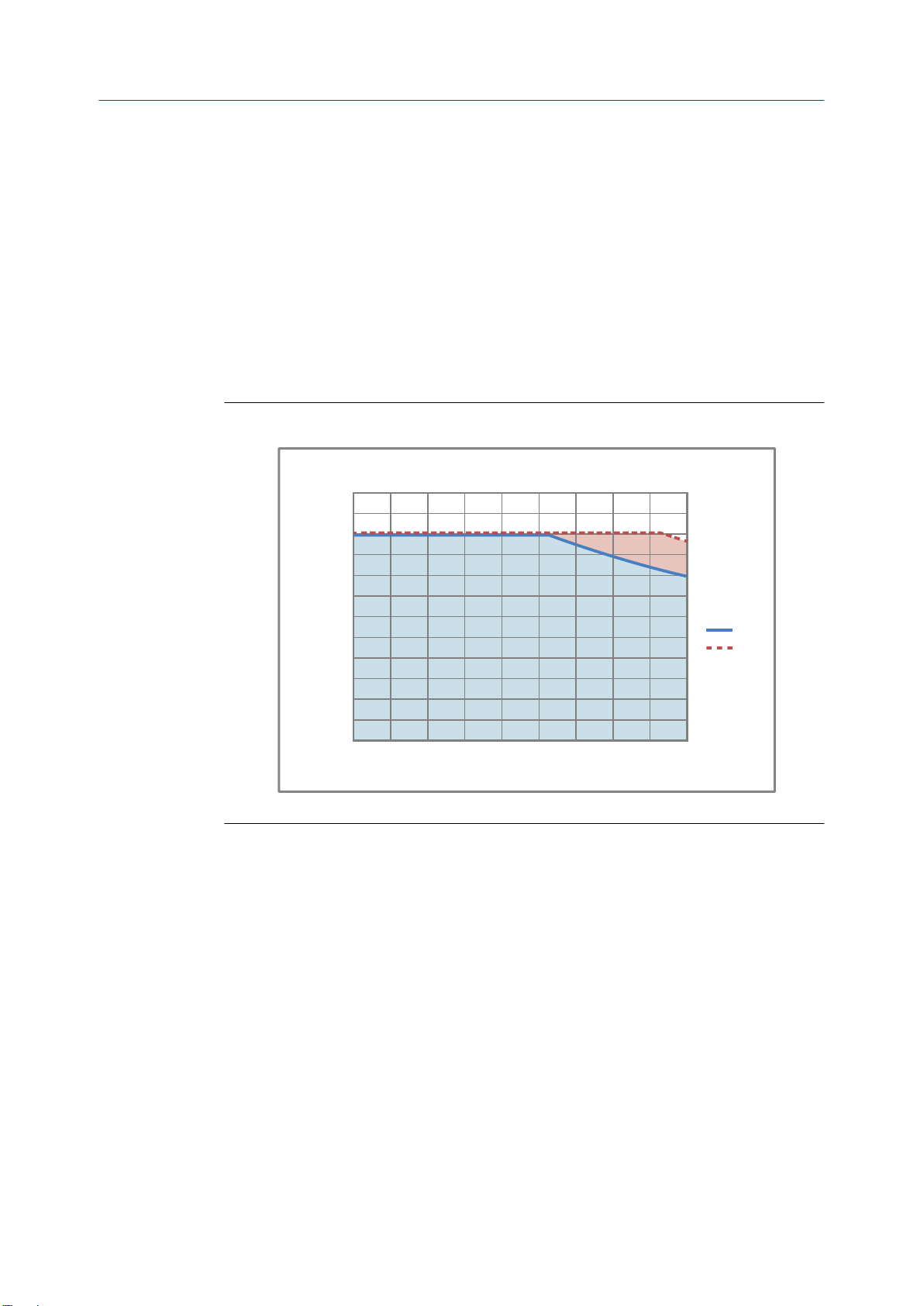

用于隔爆仪表的电源电缆建议
最小线规（AWG/英尺）图 1-3:
最小 线 规
26
25
24
23
22
21
20
19
AWG 最大
18
17
16
15
14
300 600 900 1200 1500 1800 2100 2400 2700 3000
安装 距离 (ft)
21.6V
24V
4 高准紧凑型密度计 (CDM) – 7835/7845 改装
最小接线面积（mm2/仪表）图 1-4:
0.400
0.350
0.300
0.250
)
2
0.200
0.150
0.100
最小接线面积 (mm
0.050
0.000
2
最小 接线 面积 (mm
100 200 300 400 500 600 700 800 900 1000
安装距离 (m)
)
计划
21.6V
24V
用于本安仪表的电源电缆建议
最小线规（AWG/英尺）图 1-5:
26
25
24
23
22
21
20
AWG
19
18
17
16
15
14
300 600 900 1200 1500 1800 2100 2400 2700 3000
最小 线 规
22.8V
24V
安装 距离 (ft)
安装手册 5
9.6
(243)
21.7
(552)
A
6.4
(163)
4.9
(125)
尺寸单位：
英寸
（毫米）
计划
最小接线面积 (mm2/m)图 1-6:
0.900
0.850
0.800
0.750
0.700
0.650
)
0.600
2
0.550
0.500
0.450
0.400
0.350
0.300
0.250
最小接线面积 (mm
0.200
0.150
0.100
0.050
0.000
2
最小接线面积 (mm
100 200 300 400 500 600 700 800 900 1000
安装 距离 (m)
)
22.8V
24V
1.6 空间要求
请按照以下 CDM 仪表改装空间要求操作（见 图 1-7）。关于已有的 7835/7845 仪表，请
确保考虑 CDM 的高度要求（见 图 1-8）。
CDM 改装仪表尺寸图 1-7:
A. 面对面尺寸匹配 7835/7845 仪表尺寸
6 高准紧凑型密度计 (CDM) – 7835/7845 改装
12.6
(320)
尺寸单位：
英寸
（毫米）
隔爆型 7835
本安型 7835/7845
6.2
(158.6)
计划
7835/7845 仪表尺寸（仅高度）图 1-8:
1.7 执行仪表检查（安装前）
高准®建议您在安装前进行仪表检查。该检查可确认仪表在运输期间未发生损坏。
1. 从包装盒中取出仪表。
注意！
小心地处理仪表。遵循本地经验做法进行吊装或搬运仪表。
2. 检查仪表外观有无任何物理损坏。
如果发现仪表有任何物理损坏，请立即联系高准客户支持部门，电话：
flow.support@emerson.com。
3. 连接仪表并通电。
您必须取下变送器外壳背侧的盖子才能接触到 PWR 端子。
安装手册 7
MTL7728P+
3
4
1
2
B
A
计划
电源接线端子图 1-9:
A. 24 VDC
B. 安全栅接线仅适用于本安安装
4. 执行已知密度自校验 (KDV) 检查。
已知密度自校验过程用于验证仪表当前的状态符合出厂校准指标。如果仪表通过测
试，说明其在工厂校准后未发生漂移或变化。
如需要有关执行 KDV 检查的详细信息，请参阅产品随附的组态和使用手册。
8 高准紧凑型密度计 (CDM) – 7835/7845 改装
2 卸下 7835/7845 仪表
本章所涉及的主题:
• 断开 7835/7845 仪表的接线
• 从管道中拆下仪表。
2.1 断开 7835/7845 仪表的接线
先决条件
• 准备好手动记录下 7835/7845 仪表上的已有接线。此信息将用于 CDM 的重新接
线。
• 如果使用的 7835/7845 配有高级电子部件，确保记录下模拟 (mA) 输出的参数和范
围 — 例如，模拟 1 为线密度；4-20 mA 为 700-1000 kg/m3。
卸下 7835/7845 仪表
注意！
确认断开仪表连接和拆卸仪表的适用作业规程。仪表安装和/或拆卸仅应由受过适当培训的人员执
行。
过程
1. 断开 7835/7845 仪表电源。
2. 如果仪表位于危险区域，执行下一步前等待五分钟。
3. 从仪表和关联管道上卸下隔热部件（如适用）。
4. 卸下电子部件外壳盖，露出 7835/7845 接线。
5. 手动记录下 7835/7845 仪表上的已有接线。
如果复用已有接线，则要确保辨别出哪些接线连接至当前组态中的哪些特定输入/输
出设备。此信息可用于将接线匹配至 CDM 上适当的输入/输出。
以下示意图指出了标准电子部件板（见 图 2-1）和高级电子部件板（见 图 2-2）上
端子的位置。
安装手册 9
卸下 7835/7845 仪表
标准电子部件端子位置图 2-1:
高级电子部件端子位置图 2-2:
6. 断开仪表的接线。
2.2 从管道中拆下仪表。
先决条件
松开或拆下任何管道连接之前，应当按照适用的操作规程泄压并排空仪表。
10 高准紧凑型密度计 (CDM) – 7835/7845 改装
