安装手册
MMI-20020998, Rev AB
2015 年 07 月
高准®插入式密度计
直接插入式密度计安装
安全和认证信息
在按照本手册中的说明正确安装的情况下，
指令。对所有适用欧洲指令的 EC 符合性声明以及全部的 ATEX 安装图纸和说明可通过网站 www.micromotion.com 获取，也可以
向您当地的高准支持中心索取。
设备所附的符合《压力设备指令》(PED) 的资料可在网站 www.micromotion.com/documentation 获取。
对于在欧洲的危险环境安装情形，如果本国标准不适用，则可参考标准 EN 60079-14。
其他信息
完整的产品规格可以在产品数据表中找到。 故障排除信息可在变送器配置手册中找到。产品数据表和手册可从高准网站
www.micromotion.com/documentation 获取。
返修政策
退回设备时必须遵循高准程序。这些程序可确保符合政府运输机构的法规要求，同时有助于为高准员工提供安全的工作环境。未
遵循高准程序将导致您发送的设备被拒收。
有关于返修程序和表单的信息可以从我们的网站 www.micromotion.com 获取，或致电高准客户服务部门获取。
高准客户服务
电子邮件
•
全球：flow.support@emerson.com
•
亚太地区：APflow.support@emerson.com
北美和南美 欧洲和中东 亚太地区
美国
加拿大
墨西哥
阿根廷
巴西
委内瑞拉
800-522-6277
+1 303-527-5200
+41 (0) 41 7686 111
+54 11 4837 7000
+55 15 3238 3677
+58 26 1731 3446
本高准产品符合所有适用的欧洲指令。请参阅 EC 符合性声明，以了解适用于本产品的
英国
荷兰
法国
德国
意大利
中欧和东欧
俄罗斯/独联体
埃及
阿曼
卡塔尔
科威特
南非
沙特阿拉伯
阿联酋
0870 240 1978
+31 (0) 704 136 666
0800 917 901
0800 182 5347
8008 77334
+41 (0) 41 7686 111
+7 495 981 9811
0800 000 0015
800 70101
431 0044
663 299 01
800 991 390
800 844 9564
800 0444 0684
澳大利亚
新西兰
印度
巴基斯坦
中国
日本
韩国
新加坡
泰国
马来西亚
800 158 727
099 128 804
800 440 1468
888 550 2682
+86 21 2892 9000
+81 3 5769 6803
+82 2 3438 4600
+65 6 777 8211
001 800 441 6426
800 814 008
内容
内容
第 1 章 计划 .......................................................................................................................................1
1.1
安装检查表 ...........................................................................................................................................1
1.2
最佳实践 .............................................................................................................................................. 1
1.3
电源要求 .............................................................................................................................................. 2
1.4
其他安装考虑因素 ................................................................................................................................3
1.5
短杆型仪表安装建议 ............................................................................................................................6
1.6
执行仪表检查（安装前） .....................................................................................................................7
第 2 章 安装方式 ................................................................................................................................9
2.1
自由流体应用安装（法兰连接） ..........................................................................................................9
2.2
自由流体应用中的安装（焊接底座连接） ......................................................................................... 10
2.3
T 型套管安装（法兰接头） ................................................................................................................11
2.4
流通室安装 .........................................................................................................................................12
2.5
敞口储罐安装（长杆型仪表） ........................................................................................................... 13
2.6
密闭储罐安装（长杆型仪表） ........................................................................................................... 16
2.7
安装 PFA 垫圈和压簧 ..........................................................................................................................19
2.8
旋转仪表上的电子部件（可选） ........................................................................................................20
2.9
旋转变送器上的显示屏（可选） ........................................................................................................21
第 3 章 接线 .....................................................................................................................................23
3.1
可用的输出端子和接线要求 ............................................................................................................... 23
3.2
防爆区域或非危险区域输出接线 ........................................................................................................24
3.3
用于分体式安装 2700 FOUNDATION 现场总线™选项的处理器接线 .................................................. 27
3.4
连接到外部设备（HART 多点） ......................................................................................................... 30
3.5
信号转换器和/或流量计算机接线 ...................................................................................................... 31
第 4 章 接地 .....................................................................................................................................33
安装手册 i
内容
ii 高准插入式密度计
计划
1
1.1
计划
本章所涉及的主题:
•
安装检查表
•
最佳实践
•
电源要求
•
其他安装考虑因素
•
短杆型仪表安装建议
•
执行仪表检查（安装前）
安装检查表
核对发运产品的明细以确认收到所有部件以及安装所需的全部信息。
□
核对仪表校准范围和边界与计划安装方式相对应。校准边界不匹配可能会导致测量
□
误差，并将需要校正。
确保符合仪表安装环境要求的所有电气安全规范。
□
确保环境、过程温度及过程压力处在仪表限制条件之内。
□
确保传感器认证标签上规定的危险区域等级适合仪表当前的安装环境。
□
确保您能有足够的空间对仪表以进行检查和维护。
□
核对您已拥有安装仪表所需的全部设备。取决于应用不同，您可能需要安装附加部
□
件以使仪表达到最佳性能。
如果您的仪表将要连接到分体式安装 2700 FOUNDATION 现场总线™变送器：
□
-
请参阅本手册中的说明，准备 4 芯电缆并连接到处理器的接线。
-
请参阅变送器安装手册中的说明，以安装和连接 2700 FOUNDATION 现场总线
变送器。请参阅高准 1700 型和 2700 型变送器：安装手册。
-
考虑仪表和变送器之间的最大电缆长度。两个设备之间的最大推荐距离为 1000
ft (300 m)。高准推荐使用高准电缆。
™
1.2
安装手册 1
最佳实践
以下信息可帮助用户最大程度地利用自己的仪表。
•
小心地处理仪表。遵循本地经验做法进行吊装或搬运仪表。
•
在将仪表安装到系统中之前，执行已知密度自校验功能 (KDV) 检查仪表。
•
对于带 PFA 涂层的音叉，仪表不使用时务必在音叉上装好护套。音叉涂层无法承受
冲击破坏。
•
必须使用原始包装存放和运输此仪表。对于长杆型仪表，确保包含护套并由平头螺
钉固定。
•
切勿用于测量与其结构材料不兼容的液体。
•
切勿使仪表承受过度振动（连续超过 0.5 g）。振动强度超过 0.5 g 可能会影响仪表
精度。
计划
•
为了获得最佳仪表性能，确保工作条件与仪表校准范围和界限相对应。
•
确保所有管道连接符合当地和国家规范以及行业准则。
•
接线后，确保正确上好并旋紧变送器外壳盖子，以保持入口防护等级和危险区域认
证。
•
仪表和相关管道在安装后，确保其通过 1½ 倍最大工作压力测试。
•
对仪表、入口和旁路管道采取隔热措施以保持稳定的温度。
1.3
电源要求
下面是仪表运行的直流电源要求：
•
24 VDC，典型值为 0.65 W，最高 1.1 W
•
最低推荐电压：使用 1000 ft 的 24 AWG（300 m 的 0.20 mm2）电源线时为 21.6 VDC
•
启动时，电源必须在仪表电源端子上提供 19.6 V 的最低电压和最低 0.5 A 的短时电
流。
用于隔爆仪表的电源电缆建议

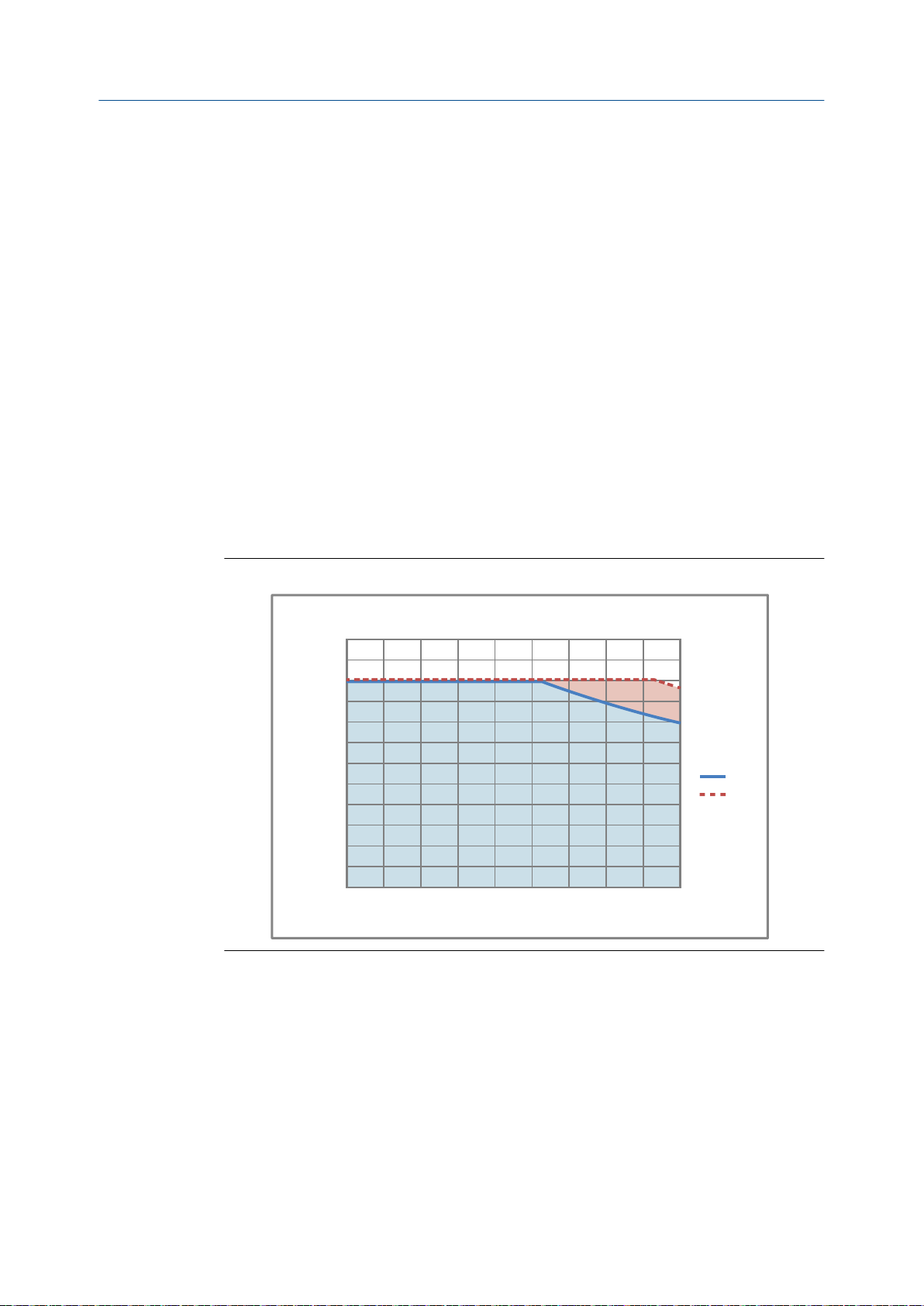

最小线规（AWG/英尺）图 1-1:
最小 线 规
26
25
24
23
22
21
20
19
AWG 最大
18
17
16
15
14
300 600 900 1200 1500 1800 2100 2400 2700 3000
安装距离 (ft)
21.6V
24V
2 高准插入式密度计
计划

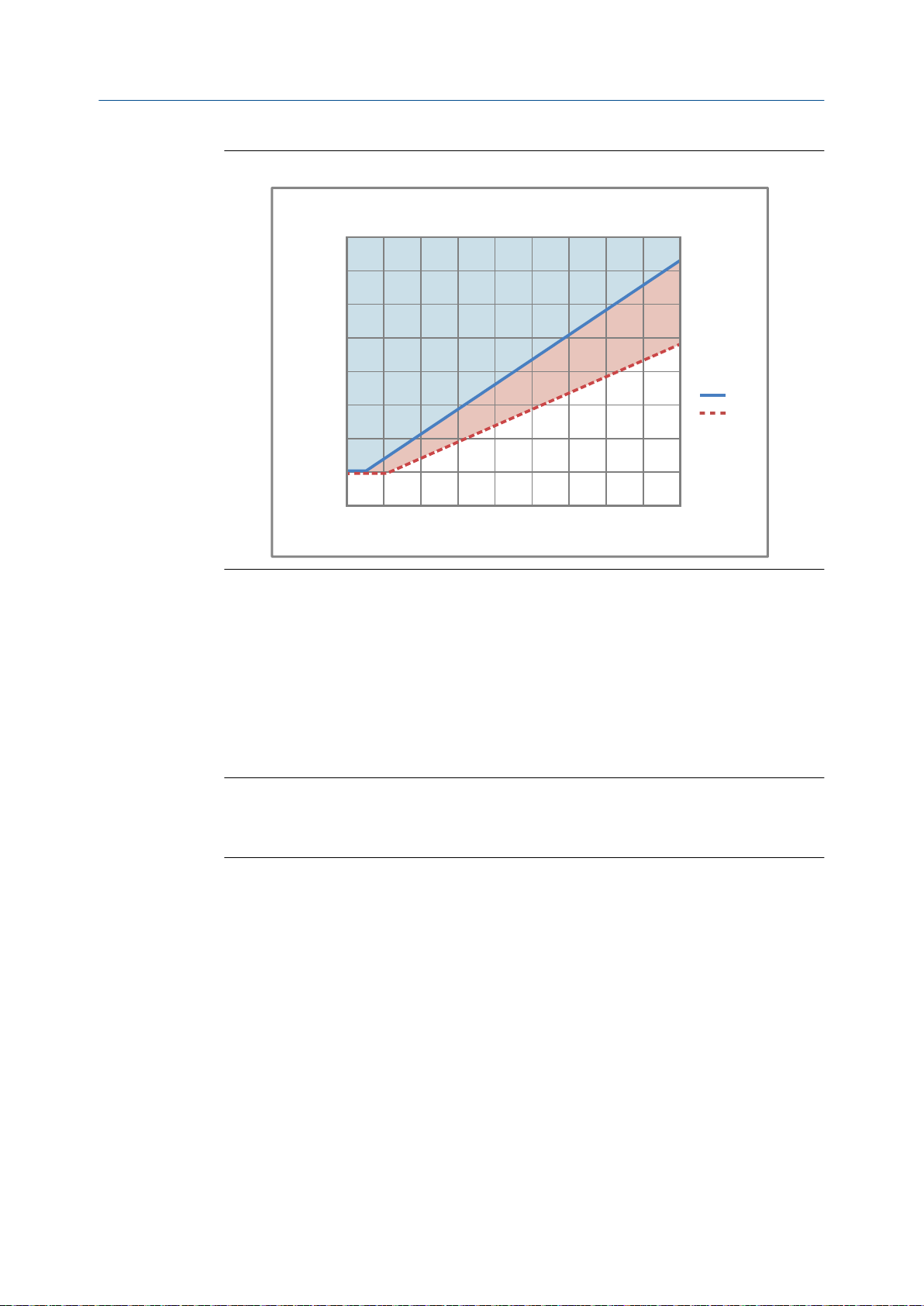

最小接线面积（mm2/仪表）图 1-2:
2
最小 接线 面积 (mm
0.400
0.350
0.300
)
2
0.250
0.200
0.150
0.100
最小 接线 面积 (mm
0.050
0.000
100 200 300 400 500 600 700 800 900 1000
安装 距离 (m)
)
21.6V
24V
1.4
1.4.1
其他安装考虑因素
影响仪表正常工作能力的外部因素有多种。为了确保系统正常工作，设计安装方式时应考
虑这些因素的影响。
校准边界
重要信息
按照购买时选择的传感器校准范围，在高准工厂中校准所有仪表。在工厂校准过程中会考虑计划安
装方式的可能边界效应。在安装位置，确认仪表校准和边界与计划安装方式一致，以确保获得最佳
仪表性能。如果仪表校准与计划安装方式不一致，则可能会出现测量误差，您将需要执行现场校准。
安装的边界效应就是指仪表的感应装置被管壁的边界阻断的灵敏或有效区域。这种效应
可随安装类型或管道直径大小而变化。校准仪表时考虑到这种效应非常重要，因为直接插
入式仪表只能测量仪表灵敏区域中的流体的性质。
插入式仪表的音叉振动，产生一个以音叉末端为中心的椭圆形有效测量区域。该椭圆形的
长轴即为音叉的振动方向。 仪表传感元件对此区域外的任何流体性质都不敏感。反之，越
靠近仪表音叉，对流体性质的灵敏度越高（请参阅图 1-3）。
安装手册 3
B
A
C
STATUS
SCROLL SELECT
计划

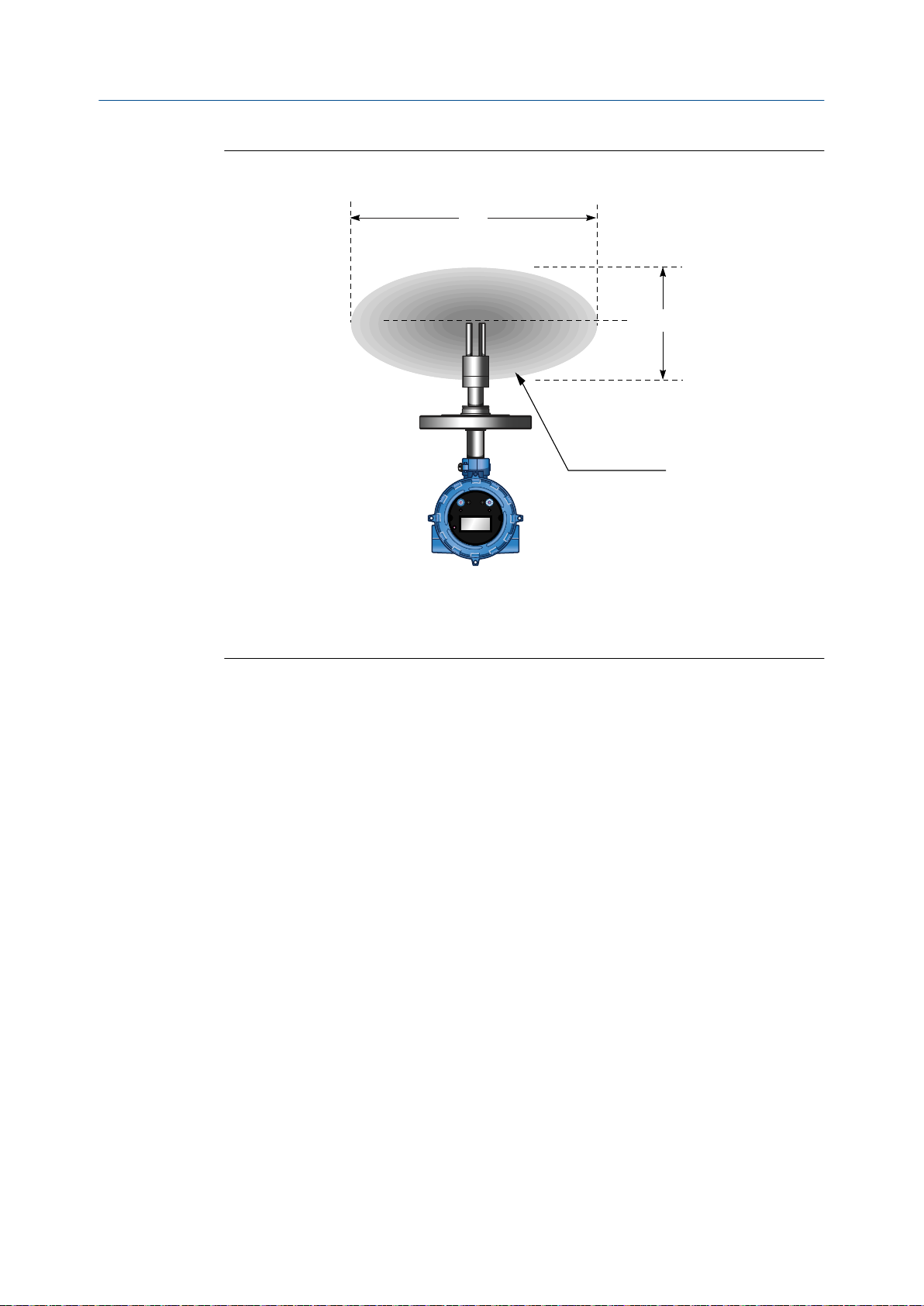

测量边界的区域或灵敏度图 1-3:
A.
长轴
B.
短轴
C.
灵敏度或有效区域
安装仪表时，如果此有效区域或体积的任何部分受到管道或接头干扰，则存在边界效应
（请参阅图 1-4）。
4 高准插入式密度计
A
STATUS
SCROLL SELECT
计划

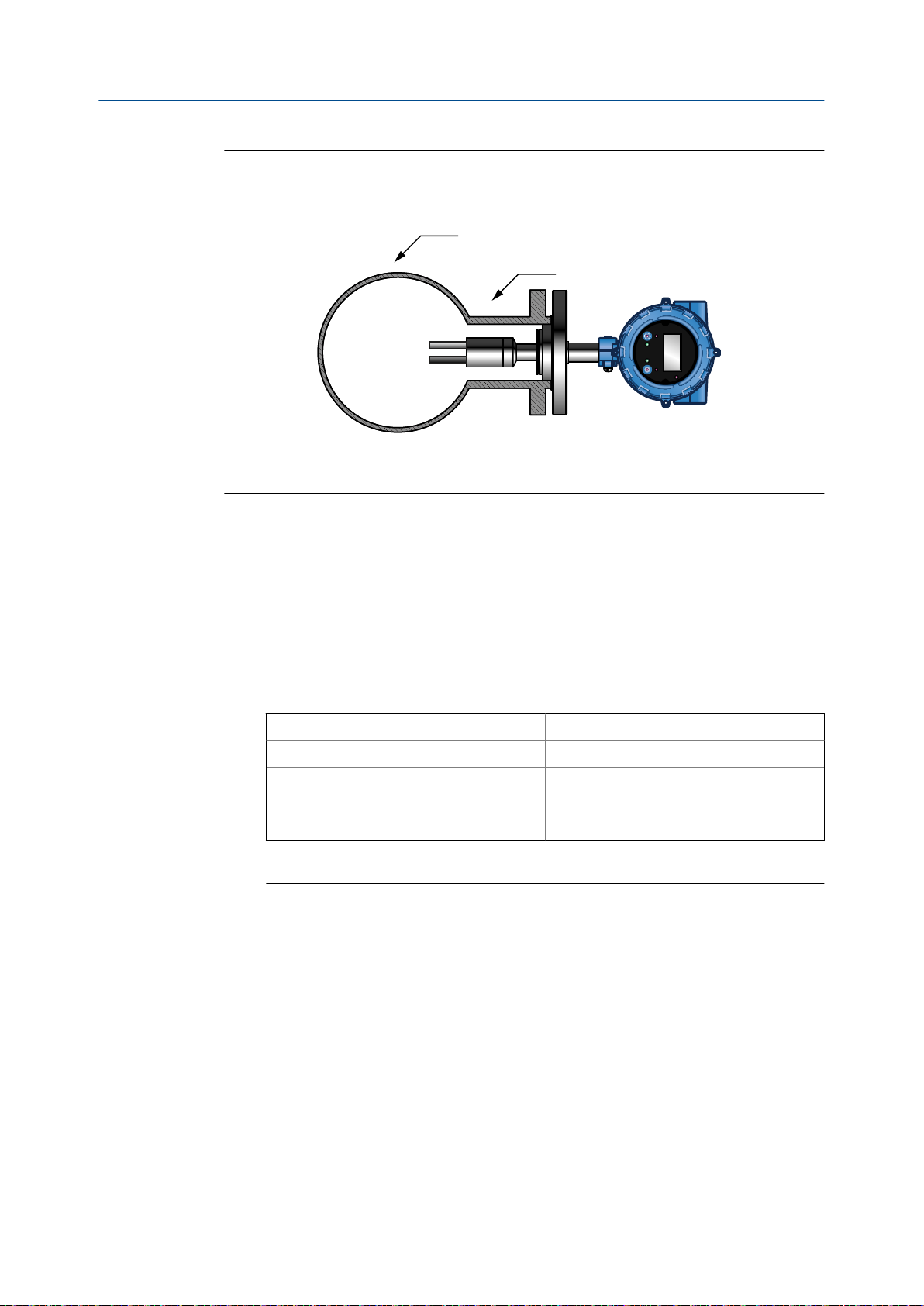

管道安装示例（存在边界效应）图 1-4:
1.4.2
1.4.3
A.
管壁干扰仪表灵敏度的有效区域
流量范围考虑因素
您必须保持流量和流速相对稳定并在仪表指定的限制范围内。介质的流动提供了稳定的
热流并进入仪表安装位置，流量影响仪表安装处的自清洁以及仪表周围气泡和固体污染物
的消散。
如果仪表安装在旁路中（例如，直径 4 英寸水平旁路的自由流体安装或流通室安装）：您
可以利用压降、皮托管或采样泵保持流量。使用采样泵时，应将泵置于仪表的上游。
含气工况考虑因素
含气或气体夹带工况可能会中断流体的测量。瞬态夹气造成的信号短暂中断可通过仪表
组态修正，但是必须避免频繁的中断或严重的含气以确保准确可靠的流体测量。
最大限度地降低含气的可能性：
•
使管道始终处于充满流体的状态。
•
排出仪表安装位置之前的任何气体。
•
避免突然的压降或温度变化，这可能导致液体中的溶解气逸出。
•
保持系统有足够的背压以防止气体逸出。
•
保持传感器处的流速在规定的限制范围以内。
1.4.4
安装手册 5
固体颗粒测量考虑因素
请考虑下面的因素以避免与固体颗粒污染物相关的问题：
•
避免流速突然变化，这可能导致沉积。
计划
•
将仪表安装在下游距离任何管件足够远的位置，这些管件可能会导致固体颗粒物发
生离心作用（例如弯管）。
•
将仪表安装位置的流速保持在指定限制范围之内。
•
如有必要，在工艺过程中使用过滤器。
1.4.5
1.5
热效应考虑因素
对于高粘度流体，应将流体以及紧靠仪表的上游和下游管道、接头中的温度梯度降至最
低。最小化温度梯度可减少粘度变化的影响。我们建议通过下面的措施降低仪表安装中
的热效应：
•
务必对仪表和周围管道彻底进行隔热处理。
-
隔热材料必须为至少 1 英寸 (25 mm) 厚的石棉，最好 2 英寸 (50 mm)，或者使
用等效的隔热夹套。
-
隔热材料必须包裹在密封保护外壳内，以防止湿气侵入、空气循环以及隔热材料
受到挤压。
-
对于流通室安装，高准提供特殊的隔热夹套，因为其体积流量较低（因此，热流
较低），对温度效应的敏感性更高。
•
避免直接加热或冷却仪表及容易产生温度梯度的上游和下游相关管道。
•
如果由于流量降低而必须采取防冷却保护措施，可以应用电伴热。这种加热类型必
须进行恒温控制，并设置恒温器使之在低于系统最低工作温度时运行。
短杆型仪表安装建议
高准推荐三种适合短杆型仪表的标准安装方式，用于减少任何现场校准的需要。针对这些
安装方式，所有仪表都经工厂校准，并考虑到每种安装的潜在边界效应。
表 1-1 根据过程环境中存在的特定条件或要求突出显示这些不同的安装方式。
表 1-1:
安装类型： 自由流体
仪表放置 仪表音叉直接插入到
流量 0.3 至 0.5 m/s（仪表位置）0.5 至 3 m/s（主管壁位置）10 至 30 l/min
粘度 可达 500 cP 可达 100 cP（有些情况
温度 –50 °C 至 200 °C（–
标准安装类型：短杆型仪表
被测流体中。仪表必
须始终水平安装，并适
当定位音叉以使流体
从音叉之间的空隙中
流过。
58 °F 至 392 °F）
T 型套管
仪表音叉置于主流路
旁边的侧管中。仪表
必须始终水平安装，并
适当定位音叉以使流
体从音叉之间的空隙
中流过。
下为 250 cP）
–50 °C 至 200 °C（–
58 °F 至 392 °F）
流通室
仪表音叉置于流通室
内，流体通过流通室自
主流路中循环流动。
可达 500 cP
–50 °C 至 200 °C（–
58 °F 至 392 °F）
6 高准插入式密度计
计划
表 1-1:
安装类型： 自由流体
主管道尺寸
优点
建议 适用条件：
标准安装类型：短杆型仪表 (续)
•
水平管道：最小管
径 100 mm（4 英
寸）
•
垂直管道：最小管
径 150 mm（6 英
寸）
•
可简单安装在大口
径管道中
•
清洁流体和非结蜡
油品的理想选择
•
适合在线粘度测量
和简单转换计算
•
脏污流体
•
低流量或不稳定流
量
•
粘度可能发生阶跃
变化
•
小口径管道
T 型套管
最小管径
英寸）
•
•
•
不要用于：
•
•
•
•
•
50 mm（2
可简单安装在大口
径管道中
清洁流体和非结蜡
油品的理想选择
适合在线粘度测量
和简单转换计算
脏污流体
低流量或不稳定流
量
粘度可能发生阶跃
变化
小口径管道
温度影响显著
流通室
如果安装在旁路（分
流）
中，则适合所有尺
寸
•
适于安装在任何口
径的主管道中，适
于储罐应用。
•
流量和温度调节的
理想选择
•
适合复杂转换计算
以及与热交换器使
用
•
适合粘度阶跃变化
•
快速响应
•
分析小屋的理想选
择
•
切勿用于流量无法
控制的工况。
•
为了确保测量具有
代表性，系统设计
要求小心。
•
常常需要用到采样
泵。
1.6
执行仪表检查（安装前）
高准®建议您在安装前进行仪表检查。该检查可确认仪表在运输期间未发生损坏。
1.
从包装盒中取出仪表。
注意！
小心地处理仪表。遵循本地经验做法进行吊装或搬运仪表。
2.
检查仪表外观有无任何物理损坏。
如果发现仪表有任何物理损坏，请立即联系高准客户支持部门，电话：
flow.support@emerson.com。
3.
连接仪表并通电。
您必须取下变送器外壳背侧的盖子才能接触到 PWR 端子。
安装手册 7
A
计划
电源接线端子图 1-5:
A. 24 VDC
4.
执行已知密度自校验 (KDV) 检查。
已知密度自校验过程用于验证仪表当前的状态符合出厂校准指标。如果仪表通过测
试，说明其在工厂校准后未发生漂移或变化。
如需要有关执行 KDV 检查的详细信息，请参阅产品随附的组态和使用手册。
8 高准插入式密度计
安装方式
2
2.1
安装方式
本章所涉及的主题:
•
自由流体应用安装（法兰连接）
•
自由流体应用中的安装（焊接底座连接）
•
T 型套管安装（法兰接头）
•
流通室安装
•
敞口储罐安装（长杆型仪表）
•
密闭储罐安装（长杆型仪表）
•
安装 PFA 垫圈和压簧
•
旋转仪表上的电子部件（可选）
•
旋转变送器上的显示屏（可选）
自由流体应用安装（法兰连接）
先决条件
对于下述条件的过程，建议采用自由流体（法兰式）安装：
流量 0.3 至 0.5 m/s（仪表位置）
粘度 0.5 至 12,500 cP
温度 -50 °C 至 200 °C（–58 °F 至 392 °F）
在危险区域中为 -40 °C 至 200 °C（-40 °F 至 392
°F）
过程
请参阅图 2-1 以了解关于在自由流体应用中的仪表安装（使用法兰连接）信息。
重要信息
无论管道方向（水平或垂直）如何，都必须始终水平安装仪表并使流体在音叉之间的空隙中流动。
此位置有助于防止气泡或固体物质积聚在仪表上 – 可使固体沉降，气泡上升。
安装手册 9
B
A
状态
翻态 选择
垂直管道安装的平面图
安装方式
自由流体（法兰接头）仪表安装图 2-1:
A.
水平安装为 4 英寸管道；垂直安装为 6 英寸 (152 mm) 管道
B.
调节缩进尺寸以使仪表叉齿完全插入流体（大约 2.75 in (70 mm)]。
2.2
自由流体应用中的安装（焊接底座连接）
自由流体安装的焊接底座带有 1.5 英寸锥形锁紧接头，用于焊接到 4 英寸、6 英寸、8 英
寸或 10 英寸管道上。焊接底座安装可确保仪表的音叉定位正确并完全浸没介质中。
先决条件
•
对于下述条件的过程，建议采用自由流体（焊接底座）安装：
流量 0.3 至 0.5 m/s（仪表位置）
粘度 0.5 至 12,500 cP
温度 –50 °C 至 200 °C（–58 °F 至 392 °F）
在危险区域中为 –40 °C 至 200 °C（–40 °F
至 392 °F）
注意
如果温度变化是过程中的关键因素，降低质量的锥形锁紧连接可有效的跟踪温度变化。
•
在安装焊接底座前，必须在管道上钻出直径 2.1 in (52.5 mm) 的孔以容纳仪表。在
将焊接底座焊接到管道上时，必须与预钻的孔保持同心。
过程
请参阅图 2-2 以了解关于在自由流体应用中仪表安装（使用焊接底座）的信息。
重要信息
无论管道方向（水平或垂直）如何，都必须始终水平安装仪表并使流体在音叉之间的空隙中流动。
此位置有助于防止气泡或固体物质积聚在仪表上 – 可使固体沉降，气泡上升。
10 高准插入式密度计
自由流体（焊接底座）仪表安装图 2-2:
状态
翻态 选择
A
C
D
B
垂直管道安装的平面图
A.
水平安装为 4 英寸管道；垂直安装为 6 英寸 (152 mm) 管道
B.
管道上的 2.1 in (52.5 mm) 仪表开孔
C.
焊接
D.
自由流体焊接底座（根据管道直径购买）
安装方式
2.3
T 型套管安装（法兰接头）
先决条件
•
对于下述工艺条件，建议采用 T 型套管（法兰）安装：
流量 0.5 至 3 m/s（管壁处）
粘度 0.5 至 100 cP
温度
注意
-
管壁处的流速和流体粘度必须处于所示的限制之内，以确保套管中的流体及时更新。这
种安装对粘度阶跃变化的响应要滞后与自由流体安装。
-
法兰的热质量可能会影响仪表对温度变化的响应时间。
•
将 PFA 垫圈和压簧安装到仪表法兰内侧，
节 2.7）。
过程
-
-50 °C 至 200 °C（–58 °F 至 392 °F）
-
在危险区域中为 -40 °C 至 200 °C（-40 °F
至 392 °F）
然后再将仪表安装到应用装置中（请参阅
请参阅图 2-3 以了解关于仪表 T 型套管应用安装（使用法兰接头）的信息。
调节 T 型套管尺寸以使仪表音叉从主管道壁缩进 1 in (25 mm)。对于较高的流量，主路流
量每增加 1 m/s，此值增加 0.4 in (10 mm)。
安装手册 11
状态
翻态 选择
B
A
C
垂直管道安装的平面图
安装方式
重要信息
无论管道方向（水平或垂直）如何，都必须始终水平安装仪表并使流体在音叉之间的空隙中流动。
此位置有助于防止气泡或固体物质积聚在仪表上 – 可使固体沉降，气泡上升。

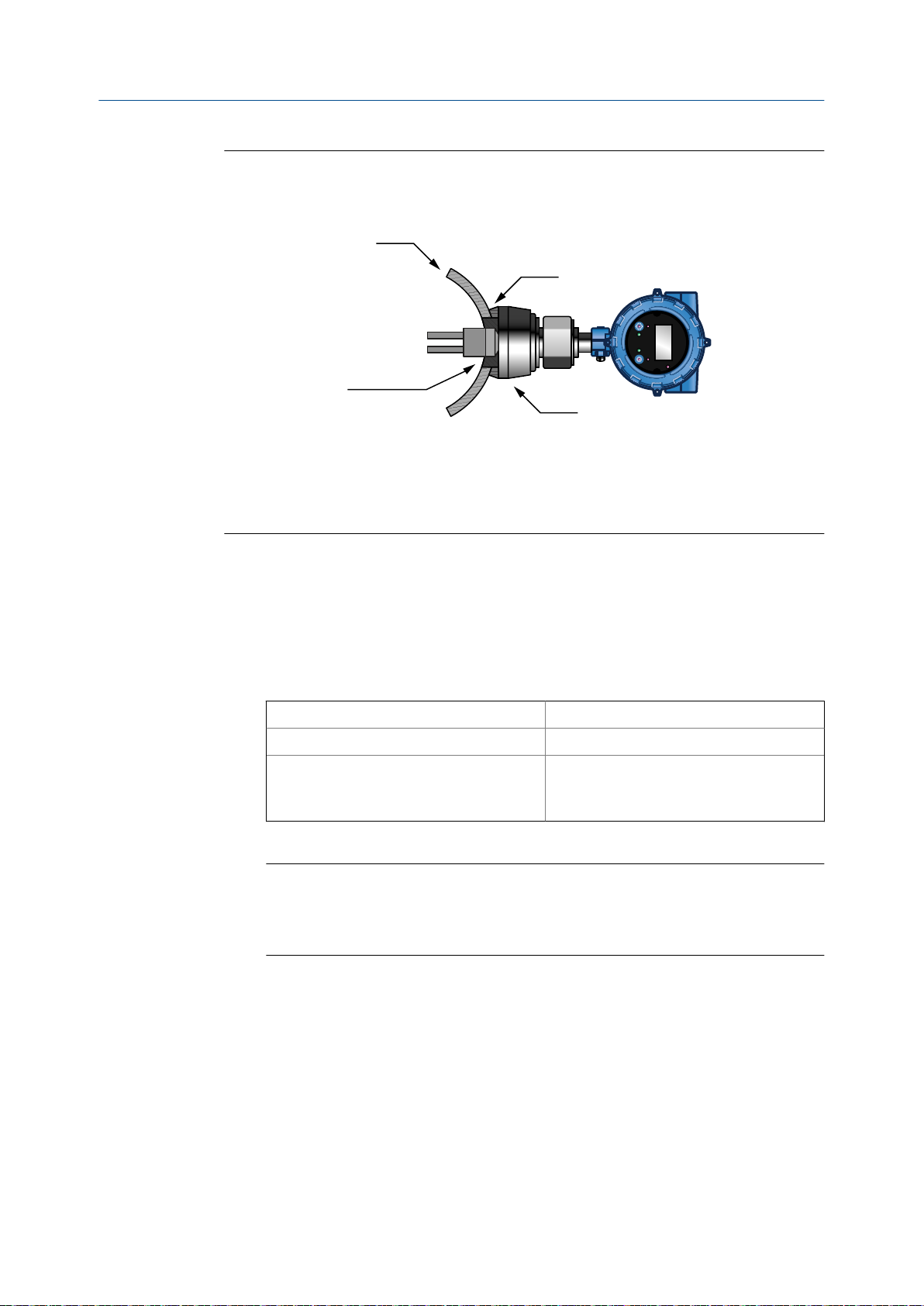

仪表 T 型套管（法兰接头）安装图 2-3:
2.4
A.
4 英寸或更大直径管道的水平或垂直安装
B.
仪表音叉与主管道壁的距离由过程的最大流量决定。
C.
PFA 垫圈和压簧
流通室安装
流通室由高准制造，配备焊接预备端或配备法兰或卡套接头，用于连接到工艺管道中。可
选 1 英寸 通径、2 英寸 通径 或 3 英寸 通径 入口和出口。
重要信息
入口管和出口管的长度不得改变，否则，接头的温度响应和稳定性就可能受到负面影响。
先决条件
对于下述条件的过程，建议采用流通室安装：
流量 恒定
•
粘度 0.5 至 1,000 cP
温度 –50 °C 至 200 °C（–58 °F 至 392 °F）
10–30 l/min，对于 2 英寸 Schedule 40 校准
•
5–300 l/min，对于 3 英寸 Schedule 80 校准
在危险区域中为 –40 °C 至 200 °C（–40 °F 至
压力 70 bar @ 204 °C，与过程连接有关
392 °F）
12 高准插入式密度计
重要信息
A
•
管壁处的流速和流体粘度必须处于所示的限制之内，以确保套管中的流体及时更新。这种安
装对粘度阶跃变化的响应要滞后与自由流体安装。
•
法兰的热质量可能会影响仪表对温度变化的响应时间。
过程

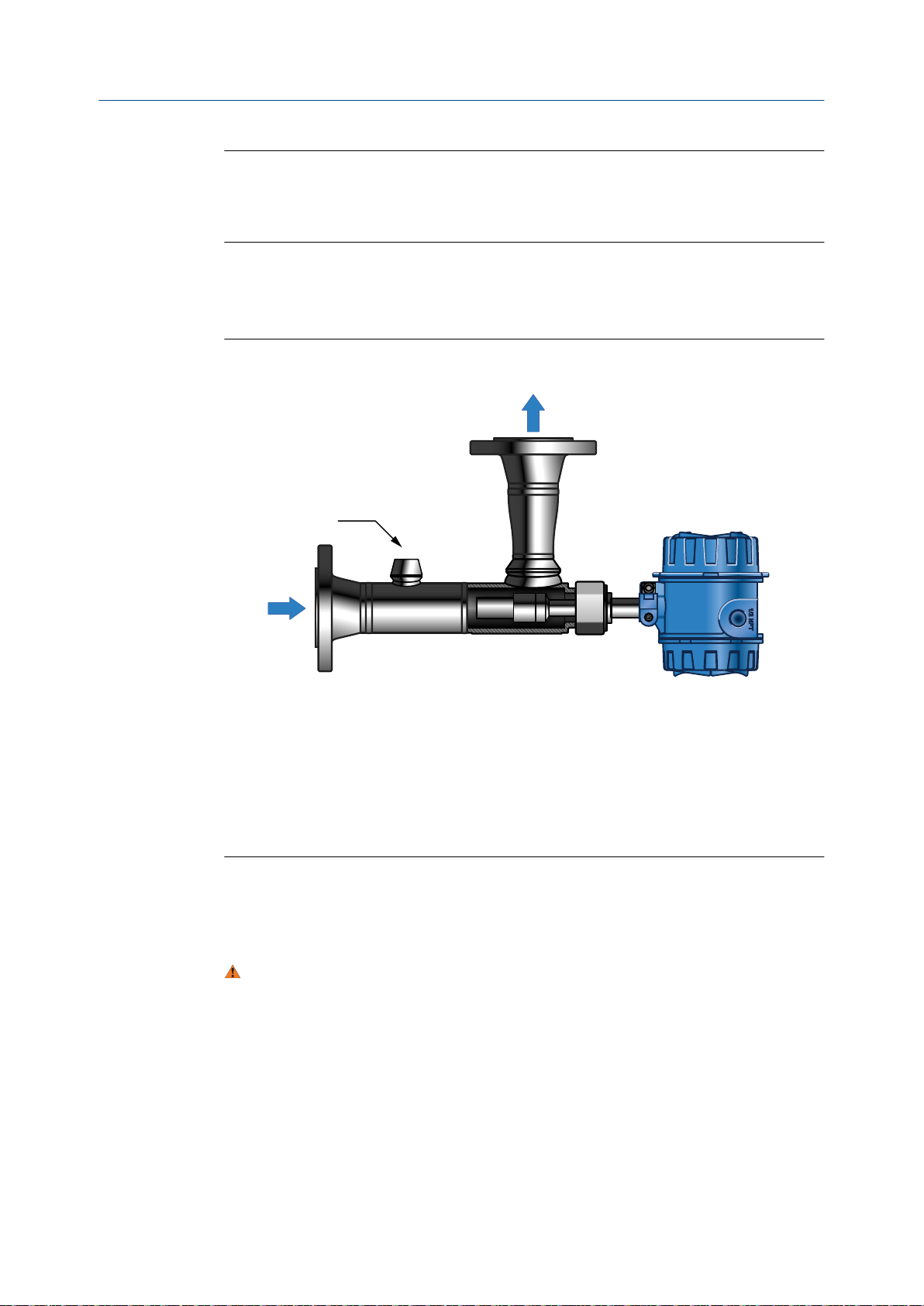

请参阅图 2-4 以了解仪表的流通室安装示例。
仪表流通室安装图 2-4:
安装方式
2.5
A.
可选温度元件安装口
注意
•
此流通室是直接插入式腔室，没有外部温度套管，使用 ¾ 英寸 Swagelok 连接。
•
流通室上的三个卡套接头（½ 英寸排液、¾ 英寸温度元件安装和 1-½ 英寸仪表安装螺母）的压
力等级高于流量室的工作压力。这些接头可以是 Swagelok 或 Parker。
敞口储罐安装（长杆型仪表）
注意！
只有安全区域版本的长杆式仪表才能安装到敞口储罐上。
过程
1.
将长杆式仪表夹在储罐构件上，确定仪表的插入深度后定位夹具。
安装手册 13
B
A
A
B
安装方式

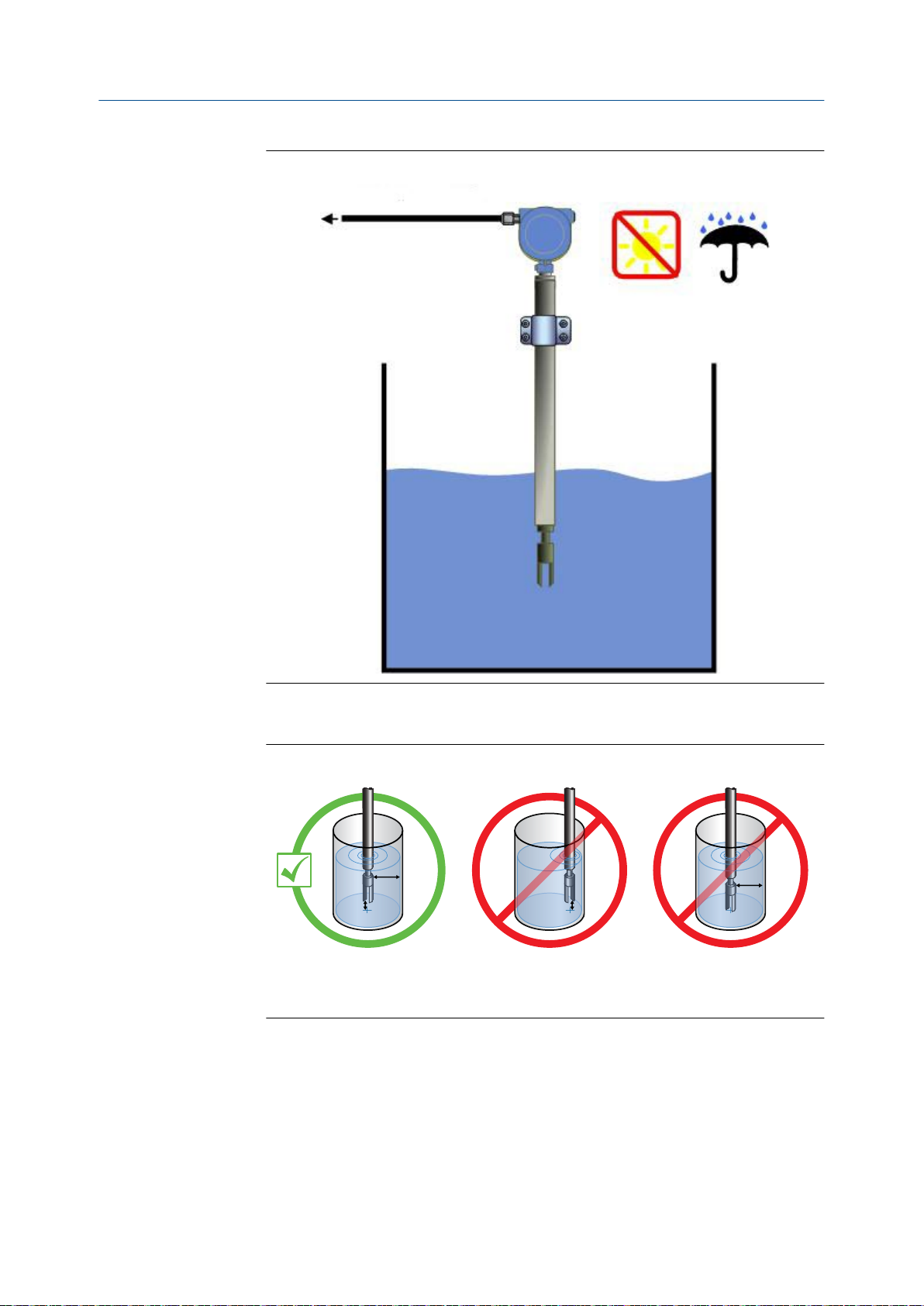

敞口储罐仪表安装（长杆）图 2-5:
2.
确认仪表音叉远离储罐壁。
仪表放置（远离储罐壁）图 2-6:
A.
50 毫米
B.
200 毫米
3.
确认仪表音叉浸入流体。
14 高准插入式密度计
仪表放置（浸入流体）图 2-7:
AA
4.
确认仪表音叉置于远离物体和扰流的位置。

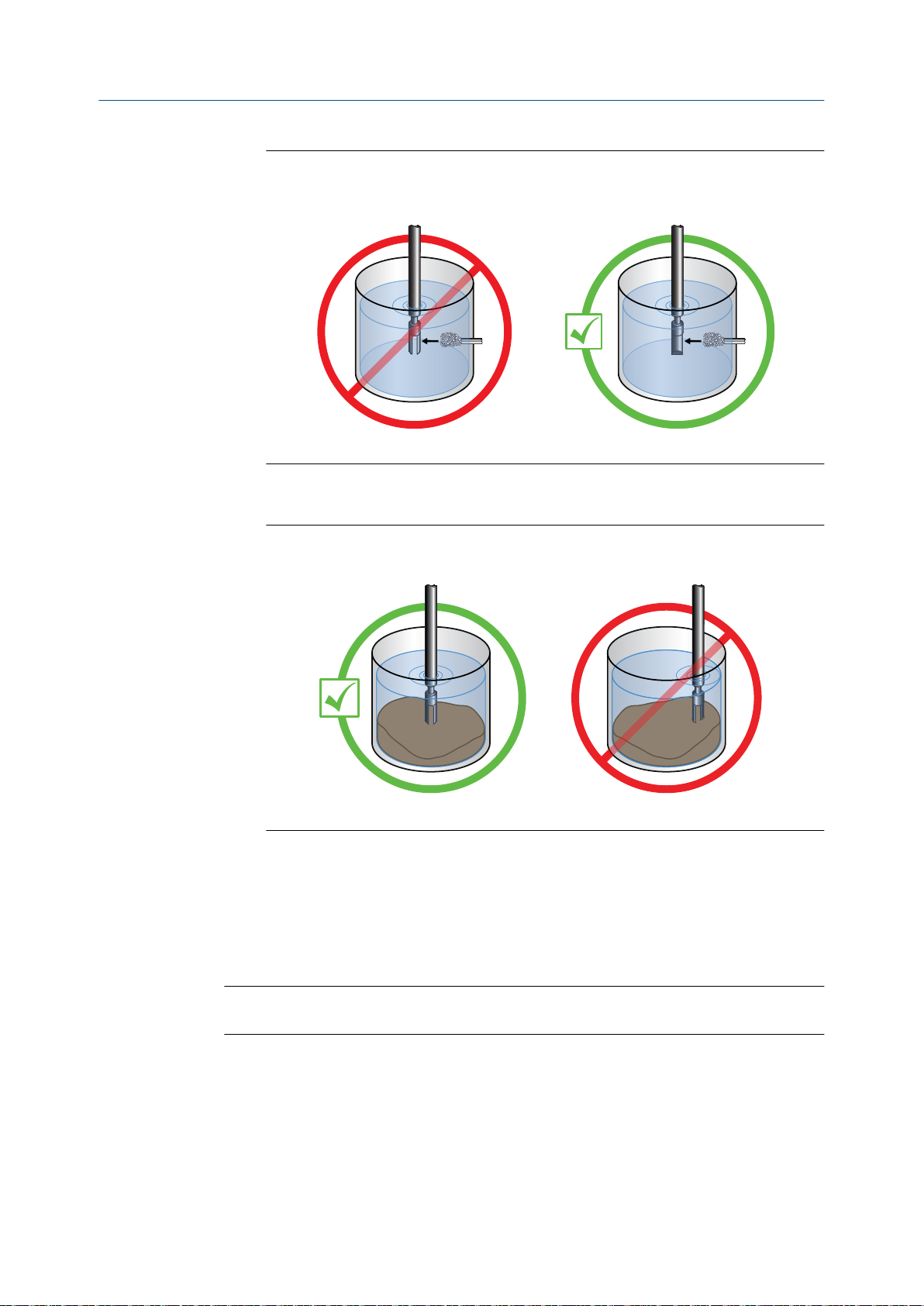

仪表放置（与物体和扰流的距离）图 2-8:
安装方式
A.
200 毫米
5.
如果存在流动，确认仪表音叉对准以使液体流向音叉或从音叉之间的空隙中通过。
仪表放置（流体方向通过音叉空隙）图 2-9:
6.
确认仪表音叉远离沉积物。
安装手册 15
安装方式

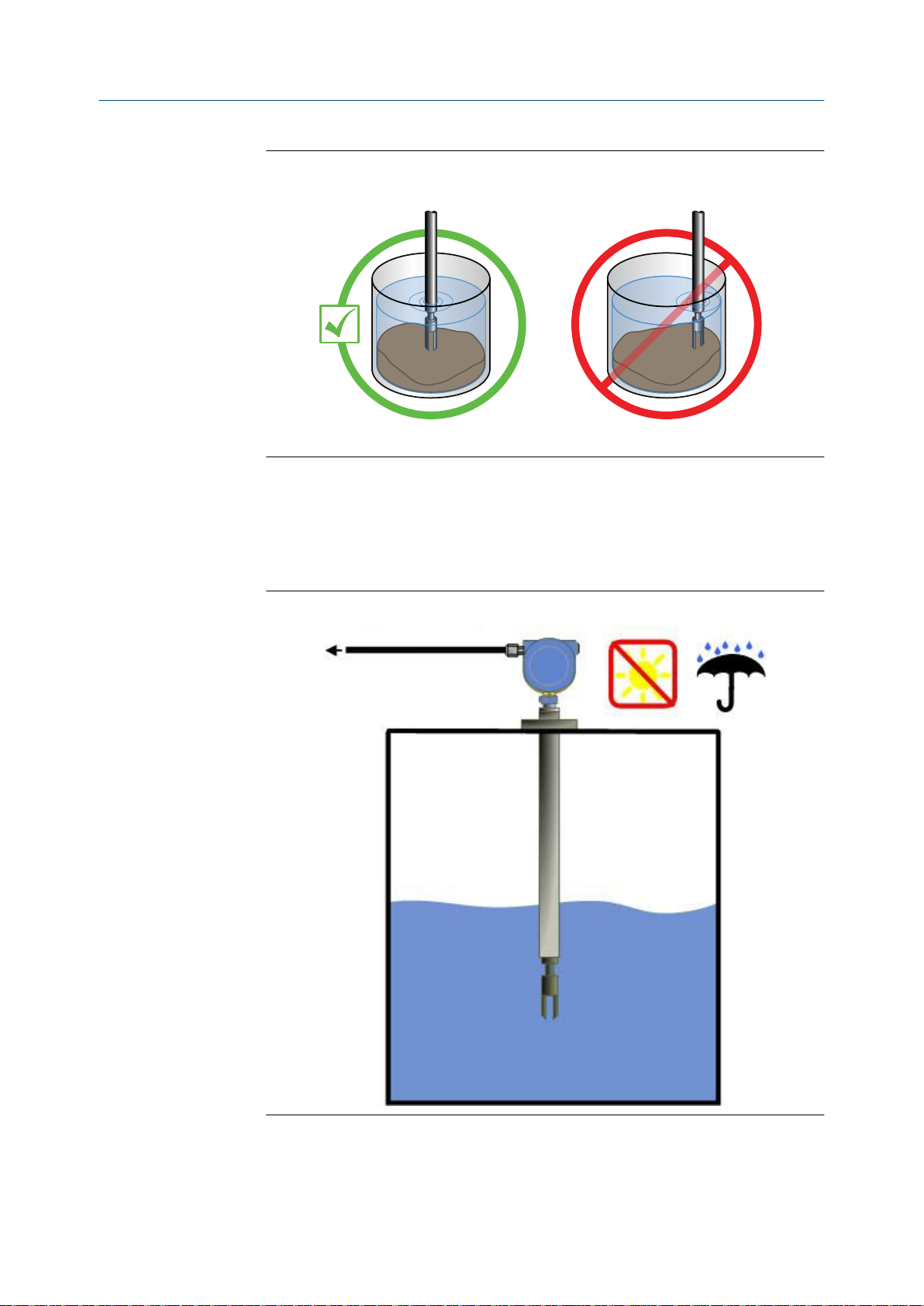

仪表放置（远离沉积物）图 2-10:
2.6
密闭储罐安装（长杆型仪表）
1.
使用预装配法兰附件（产品随附）安装长杆型仪表。
密闭储罐安装（预装配法兰附件）图 2-11:
2.
（可选）为了调节仪表的插入深度，应将仪表安装在连接到法兰（未提供）的支座
上。
16 高准插入式密度计
B
A
A
B
安装方式

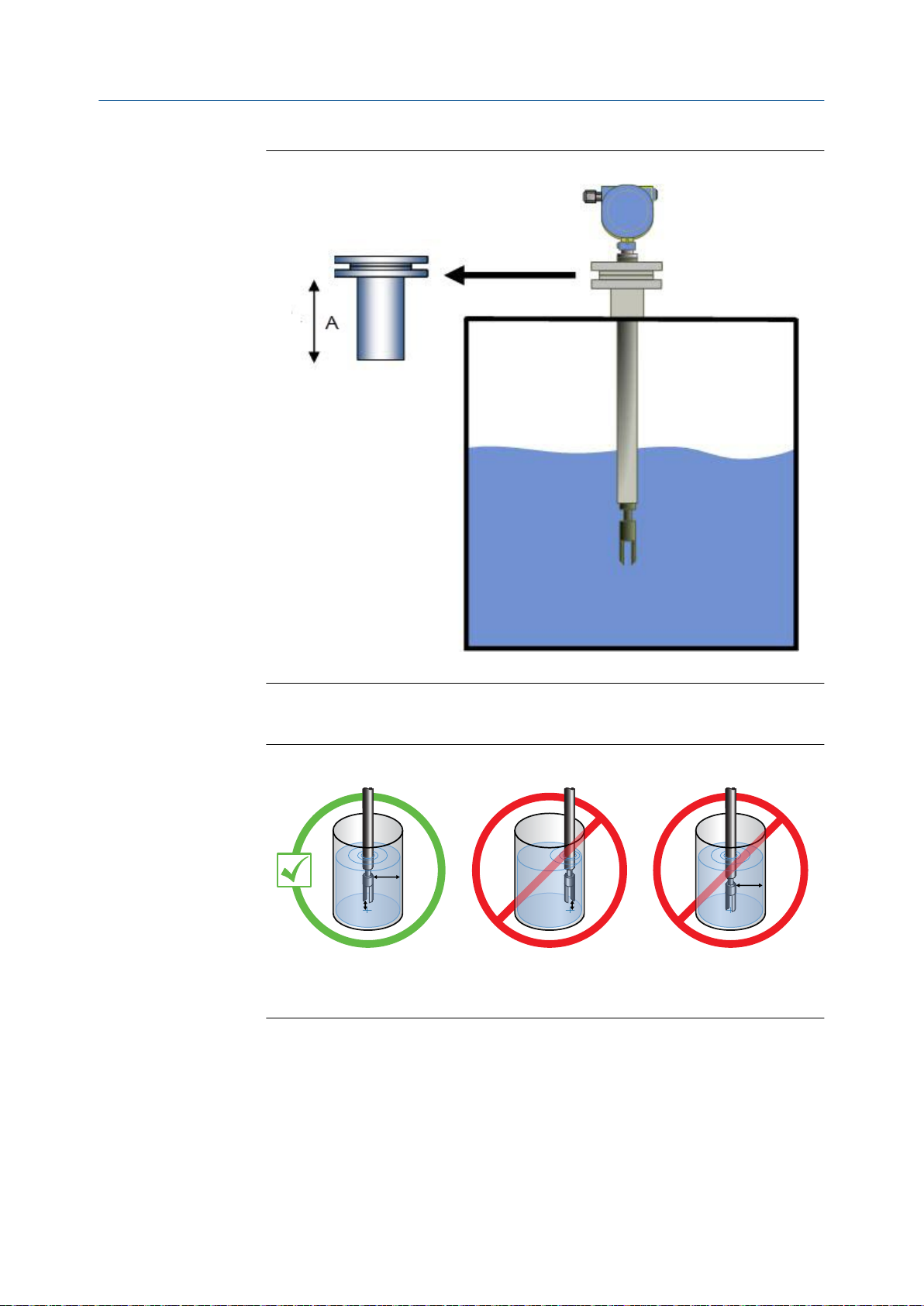

密闭储罐安装（通过支座）图 2-12:
A.
支座高度可以改变（客户自备）
3.
确认仪表音叉远离储罐壁。
仪表放置（远离储罐壁）图 2-13:
A.
200 毫米
B.
毫米
50
4.
确认仪表音叉浸入流体。
安装手册 17
A
A
AA
安装方式
仪表放置（浸入流体）图 2-14:
5.
确认仪表的放置方式不会妨碍罐顶弯曲，以防止仪表被推向储罐壁或进入扰流路径。
仪表放置（允许罐顶弯曲）图 2-15:
A.
200 毫米
6.
确认仪表音叉置于远离物体和扰流的位置。
仪表放置（与物体和扰流的距离）图 2-16:
A.
200 毫米
7.
如果存在流动，确认仪表音叉对准以使液体流向音叉或从音叉之间的空隙中通过。
18 高准插入式密度计
仪表放置（流体方向通过音叉空隙）图 2-17:
8.
确认仪表音叉远离沉积物。
安装方式
2.7
仪表放置（远离沉积物）图 2-18:
安装 PFA 垫圈和压簧
将 PFA 垫圈（和压簧）套在仪表法兰内侧的圆凸上，使仪表的音叉在 2 英寸 Schedule 40
或 80 管道内对中。压簧可将垫圈固定就位。
注意
如果您使用的是锆材仪表，则提供自锁紧 PFA 垫圈，不需要使用压簧将其固定到位。
过程
请参阅图 2-19，以了解关于将 PFA 垫圈和压簧安装到仪表上的信息。
安装手册 19
B
A
C
A
安装方式

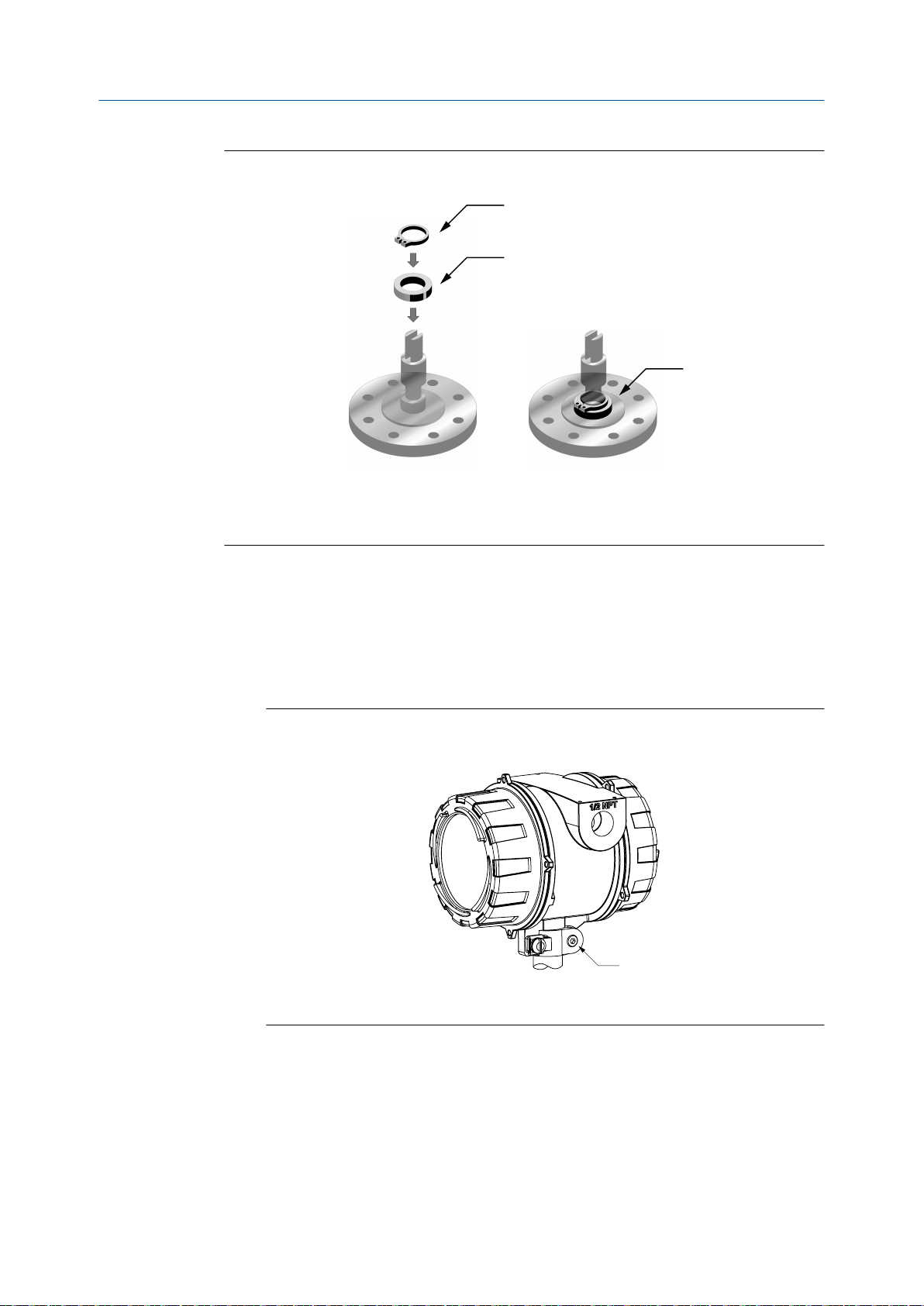

安装 PFA 垫圈和压簧图 2-19:
A.
压簧（配自锁紧 PFA 垫圈的不提供）
B.
PFA 垫圈
C.
装好的 PFA 垫圈和压簧
2.8
旋转仪表上的电子部件（可选）
您可以将仪表的变送器旋转 90°。
1.
使用 4 mm 六角扳手松开固定变送器的内六角螺丝。
固定变送器的部件图 2-20:
A.
M5 内六角头螺丝
2.
顺时针将变送器旋转至所需方位，最多旋转 90°。
3.
将所有螺丝固定并拧紧到 60 lb·in (6.8 N·m)。
20 高准插入式密度计
B
C
D
A
D
E
安装方式
2.9
旋转变送器上的显示屏（可选）
变送器电子部件模块上的显示屏可以从原始位置旋转 90° 或 180°。

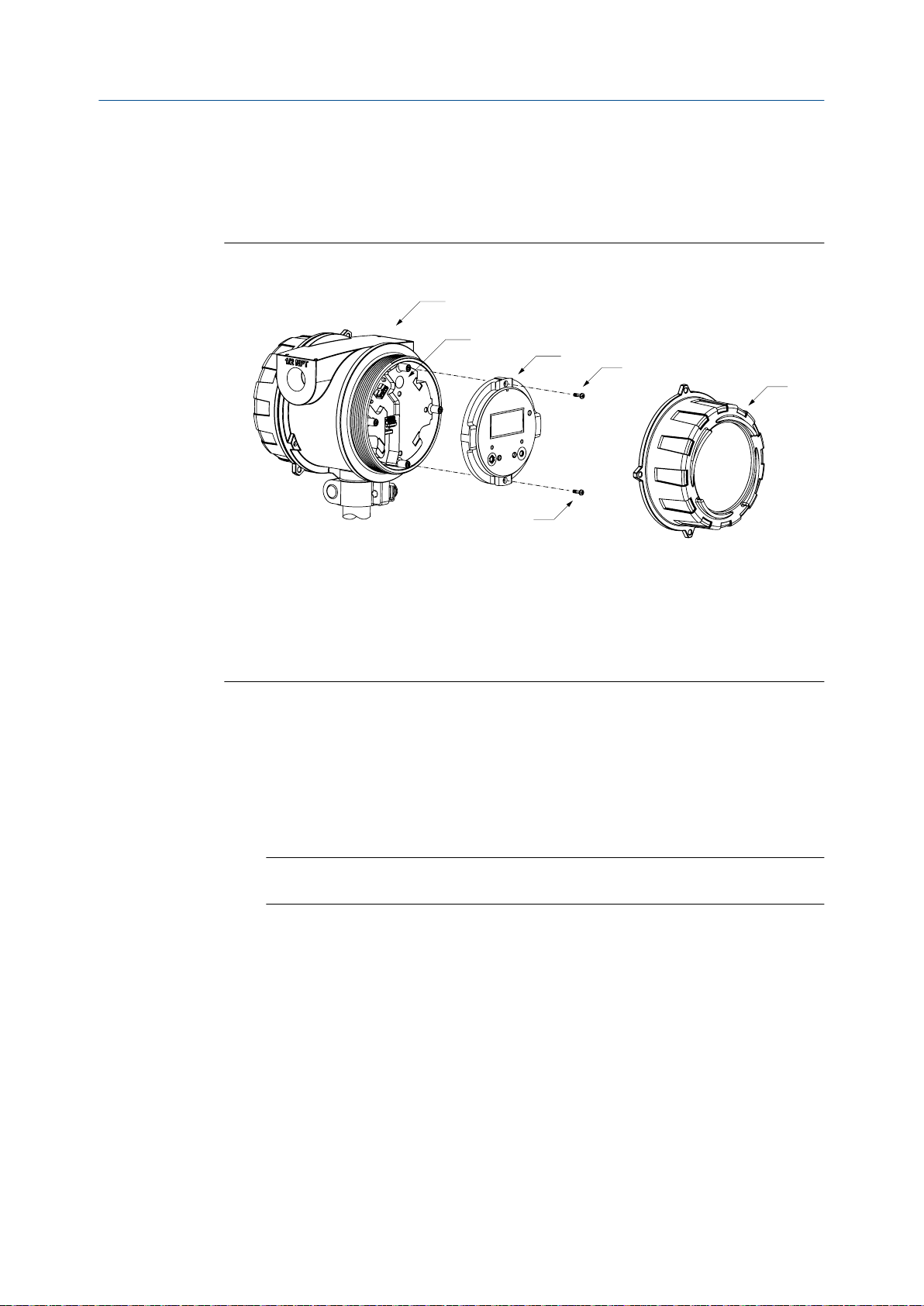

显示屏组件图 2-21:
A.
变送器外壳
B.
底部框架
C.
显示屏模块
D.
显示屏螺钉
E.
显示屏盖子
过程
1.
切断变送器电源。
2.
逆时针旋转显示屏盖子，将其从外壳上取下。
3.
按住显示屏模块，同时小心地松开（必要时取下）半挂式显示屏固定螺钉。
4.
小心地将显示屏模块从外壳拉出，直到底部框架的插针端子从显示屏模块脱离。
注意
如果显示屏插针与底部框架脱离并留在显示屏模块上，取下插针并重新安装好。
5.
将显示屏模块旋转到所需的位置。
6.
将底部框架的插针端子插入显示屏模块的针脚孔以将显示屏固定到新位置。
7.
如果您已拆下显示屏螺钉，将其对准底部框架上对应的孔，插入并拧紧。
8.
将显示屏盖子放到外壳上。
9.
顺时针旋转显示屏盖子并旋紧。
10.
给仪表上电。
安装手册 21
安装方式
22 高准插入式密度计
接线
3
3.1
接线
本章所涉及的主题:
•
可用的输出端子和接线要求
•
防爆区域或非危险区域输出接线
•
用于分体式安装 2700 FOUNDATION 现场总线™选项的处理器接线
•
连接到外部设备（HART 多点）
•
信号转换器和/或流量计算机接线
可用的输出端子和接线要求
有三对接线端子可用于变送器输出。这些输出的功能因所订购变送器输出选项的不同而
异。模拟 (mA)、时间周期信号 (TPS) 和离散 (DO) 输出要求外部电源供电，必须连接到独
立的 24 VDC 电源。
对于连接到分体式安装 2700 FOUNDATION 现场总线™变送器的仪表，您必须使用 4 芯电
缆连接仪表与分体式安装 2700 变送器。请参阅本手册中的处理器接线内容以了解如何
连接仪表。请参阅变送器安装手册以了解关于连接分体式安装 2700 FOUNDATION 现场
总线™变送器的信息。
每个输出端子的接线螺丝可接受的最大线规为 14 AWG (2.5 mm2)。
重要信息
•
输出接线要求取决于仪表是安装到安全区域还是危险区域。使用者有责任检查并确保指定的
安装方式符合本地与国家的安全要求以及电气规范。
•
如果将仪表组态为轮询方式，读取外部温度或压力设备，则必须连接毫安输出接线以支持
HART 通讯。您可以使用 HART/模拟单回路接线方式或 HART 多点网络接线方式。
可用的变送器输出表 3-1:
输出通道
变送器版本
模拟 4–20 mA + HART 4–20 mA Modbus/RS-485
离散 4–20 mA + HART 离散输出 Modbus/RS-485
用于分体安装 2700 FOUNDATION 现
场总线™的处理器
A B C
禁用 禁用 Modbus/RS-485
安装手册 23
接线
3.2
3.2.1
防爆区域或非危险区域输出接线
防爆区域或非危险区域的模拟输出版本接线
注意！
仪表的安装和接线仅应由受过适当培训的人员按照适用的规范进行。
过程
连接到适当的输出端子和针脚（请参阅 图 3-1）。
24 高准插入式密度计
mA1+
HART
RS-485
PWR
mA2
AA
B
RS-485 A
RS-485 B
C
D
B
B
A
A
A
接线
模拟输出版本接线图 3-1:
3.2.2
A. 24 VDC
B.
R
（250 Ω 阻抗）
load
C.
HART 兼容主机或控制器；和/或信号设备
D.
信号设备
注意
使用 24V 电源给毫安输出供电时，允许的最大总回路阻抗为 657 Ω。
注意！
•
为了达到 EC 指令对于 EMC（电磁兼容性）的要求，建议使用适当的仪表电缆来连接仪表。仪
表电缆的每组双绞线应具有独立的屏蔽层、金属箔或编织线，并具有覆盖所有线芯的总屏蔽层。
如果情况允许，总屏蔽层的两端都应接地（在两端 360° 连接）。内层的独立屏蔽层仅应在控制
器侧单端连接。
•
如果电缆进入仪表的放大器盒，应使用金属电缆密封接头。未用的电缆进线孔应使用金属丝堵
密封。
在隔爆/防火或非危险区域连接离散输出版本
注意！
仪表的安装和接线仅应由受过适当培训的人员按照适用的规范进行。
过程
连接到适当的输出端子和针脚（请参阅 图 3-2）。
安装手册 25
mA1+
HART
RS-485
PWR
DO
AA
B
RS-485 A
RS-485 B
C
E
D
B
A
A
A
接线

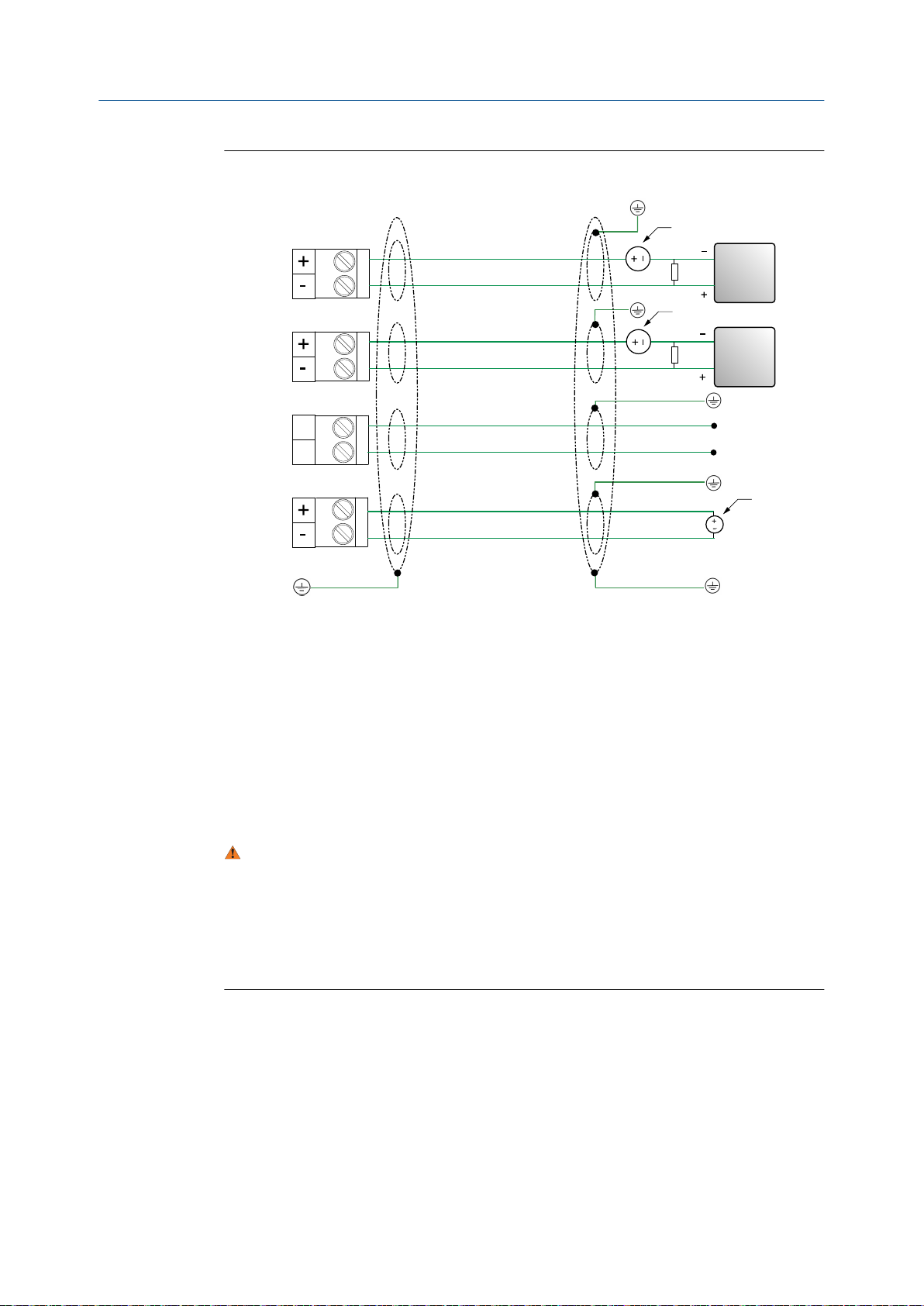

连接 离散输出版本图 3-2:
A. 24 VDC
B.
R
（250 Ω 阻抗）
load
C.
HART 兼容主机或控制器；和/或信号设备
D.
电阻负载（推荐为 500 Ω 阻抗）
E.
离散输入设备
注意
•
使用 24V 电源给毫安输出供电时，允许的最大总回路阻抗为 657 Ω。
•
使用 24 VDC 电源给 离散输出供电时，允许的最大总回路阻抗为 1300 Ω。
注意！
•
为了达到 EC 指令对于 EMC（电磁兼容性）的要求，建议使用适当的仪表电缆来连接仪表。仪
表电缆的每组双绞线应具有独立的屏蔽层、金属箔或编织线，并具有覆盖所有线芯的总屏蔽层。
如果情况允许，总屏蔽层的两端都应接地（在两端 360° 连接）。内层的独立屏蔽层仅应在控制
器侧单端连接。
•
如果电缆进入仪表的放大器盒，应使用金属电缆密封接头。未用的电缆进线孔应使用金属丝堵
密封。
26 高准插入式密度计
接线
3.3
3.3.1
用于分体式安装 2700 FOUNDATION 现场总线
™
选项的处理器接线
用于分体式安装 2700 FOUNDATION 现场总线™选项的
RS-485 本体参数
危险！
危险电压可导致严重伤害或死亡。为了降低危险电压的风险，仪表接线时应切断电源。
危险！
在危险环境中的不正确接线可能导致爆炸。仅应将仪表安装在与其危险区域认证一致的区域。
RS-485 输出和电缆本体参数表 3-2:
本安电路的电缆参数（线性）
电压 (Ui)
电流 (Ii)
最大电容 (Ci)
17.22 VDC
484 mA
1 nF
最大电感 (Li) 忽略不计
Ex ib IIB、Ex ib IIC 的电缆参数
电压 (Uo)
电流（瞬态）(Io)
电流（稳态）(I)
功率 (Po)
内部电阻 (Ri) 19.8 Ω
IIC 组的电缆参数
最大外部电容 (Co)
最大外部电感 (Lo)
最大外部电感/电阻比 (Lo/Ro) 31.1 µH/Ω
IIB 组的电缆参数
最大外部电容 (Co)
最大外部电感 (Lo)
最大外部电感/电阻比 (Lo/Ro) 124.4 µH/Ω
9.51 VDC
480 mA
106 mA
786 mW
85 nF
25 µH
660 nF
260 µH
3.3.2
安装手册 27
准备 4 线制电缆
重要信息
对于用户自备的电缆接头，该接头必须能够端接屏蔽线。
接线
注意
如果您在 360º 端接屏蔽的延伸金属导线管中安装非屏蔽电缆，那么您只需要准备电缆，无需执行屏
蔽程序。
4 线制电缆准备图 3-3:
拆下核心处理器盖
高准
电缆接头
将排扰线穿过接头螺母和夹紧嵌件。
接头螺母
1. 剥去 4-1/2 in. (115 mm) 的电缆护套。
2. 去除透明的包覆和填充材料。
3. 剥去屏蔽层，仅保留 3/4 in. (19 mm)。
夹紧
嵌件
NPT
在屏蔽层周围缠绕两圈排扰线，然后切断多余的排扰线
电缆接头
接头供应者
接头类型
1. 剥去 4-1/4 in. (108 mm) 的电缆护套。
2. 去除透明的包覆和填充材料。
3. 剥去屏蔽层，仅保留 1/2 in. (12 mm)。
。
电缆敷设图
M20
用户自备的
电缆接头
将排扰线穿过接头。
端接接头内的排扰线
。
金属导线管
将导线管布设到传感
器
在导线管中布设电缆
完成
（请勿执行屏蔽程序）
缠绕在屏蔽层周围
的排扰线
转到屏蔽程序
28 高准插入式密度计
接线
4 线制电缆屏蔽图 3-4:
从准备过程开始
高准
电缆接头
编织
（铠装电缆）
应用热缩套管
1. 将屏蔽热缩套管滑到排扰线上。确保完全包裹排扰线。
2. 加热（250 °F 或 120 °C）以收缩热缩套管。切勿烧到电缆。
3. 装好夹紧嵌件，使内端与热缩套管的编织物层齐平。
安装接头
1. 将屏蔽层或编织物层回折到夹紧嵌件上方，并超过 O 形圈 1/8 in.
(3 mm)。
2. 将接头主体安装到核心处理器外壳上的导线管开口处。
3. 将排扰线穿过接头主体，并拧紧接头螺母。
电缆屏蔽层类型
屏蔽热缩
套管
箔片
（屏蔽电缆）
NPT
加热后
接头供应者
接头类型 M20
用户自备的
电缆接头
修剪屏蔽热缩套管 7 mm
修剪
端接接头内的屏蔽层和
根据供应商的说明安装
排扰线。
接头
已回折的屏蔽层
完成
接头主体
4 芯电缆类型和使用
高准提供两种类型的 4 芯电缆：屏蔽型和铠装型。这两种类型的电缆都包含屏蔽排扰线。
高准 提供的 4 芯电缆由一对用于 VDC 连接的红色和黑色 18 AWG (0.75 mm2) 线以及一
对用于 RS-485 连接的白色和绿色 22 AWG (0.35 mm2) 线构成。
用户自备的 4 线电缆必须符合以下要求：
•
双绞线结构。
•
如果核心处理器安装在危险区域，还应符合危险区域要求。
•
线规适合核心处理器和变送器之间的电缆长度。
•
22 AWG 或更大线规，最大电缆长度为 1000 英尺。
安装手册 29
A
B
C
D
接线
3.3.3
分体式安装 2700 FOUNDATION 现场总线™选项的处理
器接线
下图显示了如何将 4 芯电缆中的每根导线连接到处理器端子。请参阅变送器安装手册，以
了解关于安装和连接分体式安装 2700 FOUNDATION 现场总线变送器的详细信息。
至分体式安装 2700 FF 变送器的处理器 (Modbus/RS-485) 连接图 3-5:
A.
至 RS-485/A 端子的白线
B.
至 RS-485/B 端子的绿线
C.
至电源 (+) 端子的红线
D.
至电源 (–) 端子的黑线
3.4
重要信息
•
为了符合 EC 指令对于 EMC（电磁兼容性）的要求，推荐使用适当的仪表电缆来连接仪表。
仪表电缆的每组双绞线应具有独立的屏蔽层、金属箔或编织线，并具有覆盖所有线芯的总屏
蔽层。如果情况允许，总屏蔽层的两端都应接地（在两端 360° 连接）。内层的独立屏蔽层仅
应在控制器侧单端连接。
•
如果电缆进入仪表的放大器盒，应使用金属电缆密封接头。未用的电缆进线孔应使用金属丝
堵密封。
连接到外部设备（HART 多点）
可以将多达三个外部 HART 设备连接到仪表。在下面的信息中提供了安全与危险环境中
建立连接的接线图。
30 高准插入式密度计
250 Ω
24 VDC
mA1+
HART
A
B
C
E
D
接线
3.4.1
防爆区域或非危险区域的外部 HART 设备接线
防爆区域或非危险区域的外部设备接线图 3-6:
A.
HART 设备 1
B.
HART 设备 2
C.
HART 设备 3
D.
仪表（mA+/HART 输出）
E.
HART/手操器
注意！
•
为了达到 EC 指令对于 EMC（电磁兼容性）的要求，建议使用适当的仪表电缆来连接仪表。仪表电缆的每组双绞
线应具有独立的屏蔽层、金属箔或编织线，并具有覆盖所有线芯的总屏蔽层。如果情况允许，总屏蔽层的两端都
应接地（在两端 360° 连接）。内层的独立屏蔽层仅应在控制器侧单端连接。
•
如果电缆进入仪表的放大器盒，应使用金属电缆密封接头。未用的电缆进线孔应使用金属丝堵密封。
3.5
信号转换器和/或流量计算机接线
对于具有时间周期信号 (TPS) 输出的仪表，您可以直接将仪表连接到信号转换器或流量计
算机。下面的信息提供了在安全与危险环境中建立连接的接线图。
安装手册 31
mA1+
HART
RS-485
PWR
TPS
AA
B
24 VDC
RS-485 A
RS-485 B
A
B
接线
在将仪表连接到有源 HART 主机或信号转换器/流量计算机时，您不需要为输出连接提供
外部电源。这些有源设备将提供连接所需的 24 VDC 电源。
3.5.1
防爆区域或非危险区域的信号转换器/流量计算机接线
隔爆区域或非危险区域的信号转换器/流量计算机接线图 3-7:
A.
有源 HART 主机
B.
有源信号转换器/流量计算机
注意！
•
为了达到 EC 指令对于 EMC（电磁兼容性）的要求，建议使用适当的仪表电缆来连接仪表。
仪表电缆的每组双绞线应具有独立的屏蔽层、金属箔或编织线，并具有覆盖所有线芯的总屏
蔽层。如果情况允许，总屏蔽层的两端都应接地（在两端 360° 连接）。内层的独立屏蔽层仅
应在控制器侧单端连接。
•
如果电缆进入仪表的放大器盒，应使用金属电缆密封接头。未用的电缆进线孔应使用金属丝
堵密封。
32 高准插入式密度计
接地
4
接地
仪表必须按照现场适用的标准进行接地。客户有责任了解并遵守所有适用标准。
先决条件
高准推荐以下接地指南：
•
在欧洲，EN 60079-14 适用于大多数安装，特别是第 12.2.2.3 和 12.2.2.4 节。
•
在美国和加拿大，ISA 12.06.01 第一部分提供了相关应用和要求的范例。
•
对于 IECEx 安装，适用 IEC 60079-14。
在没有适用的外部标准的情况下，则遵照以下准则进行仪表接地：
•
使用 18 AWG (0.75 mm2) 或更大线径的铜线。
•
使所有接地线尽可能短一些，阻抗低于 1 Ω。
•
将接地线直接接地，或者按照工厂标准进行操作。
注意！
将仪表接地，或者遵照设备的接地网络要求。接地不当可能导致测量误差。
过程
检查管道或储罐安装中的连接处。
-
如果管道或储罐的连接处已经接地，仪表会自动接地，无须采取其他措施（除非当地
规范另有要求）。
-
如果管道或储罐的连接处没有接地，用一根接地线与仪表电子部件上的接地螺钉相连。
安装手册 33
接地
34 高准插入式密度计
接地
安装手册 35
*MMI-20020998*
MMI-20020998
Rev AB
201
5 年
艾默生过程控制有限公司
上海市浦东新区新金桥路
201206
邮编：
86-21-2892 9000
电话：
86-21-2892 9001
传真：
服务热线：
广州办事处
广州市东风中路
时代地产中心
邮编：
电话：
传真：
成都办事处
成都市科华北路
力宝大厦
邮编：
电话：
传真：
西安办事处
西安市高新区锦业一路 34 号
西安软件园研发大厦 9 层
邮编：
电话
传真
400-820-1996（免费）
410-412 号
2107 室
510030
86-20-2883 8900
86-20-2883 8901
62 号
S-10-10 室
610041
86-28-6235 0188
86-28-6235 0199
710065
:86-29-8865 0888
:86-29-8865 0899
1277 号
艾默生过程控制流量技术有限公司
江苏南京江宁区兴民南路
211100
邮编：
86-25-5117 7888
电话：
86-25-5117 7999
传真：
北京办事处
北京市朝阳区雅宝路
凯威大厦 13 层
100020
邮编：
86-10-5821 1188
电话：
86-10-5821 11 00
传真：
乌鲁木齐办事处
乌鲁木齐市五一路 160 号
鸿福大饭店 C 座 1001 室
830000
邮编：
:86-991-580 2277
电话
:86-991-580 3377
传真
111 号
10 号
深圳办事处
深圳市南山区海德三道
天利中央商务广场 B 座 1803
: 518054
邮编
86-755-8659 5099
电话：
86-755-8659 5095
传真：
©
Micro Motion, Inc. 保留所有权利
2015
Micro Motion 和 Emerson 标志是艾默生电气公司的注册商标和服
务商标。
以及 PlantWeb 均为艾默生过程管理子公司的标志。所有其他商标
均为它们各自所有者的资产。
Micro Motion、ELITE、MVD、ProLink、MVD Direct Connect
Loading...
