CE-krav

MMI-20021533, Rev AA

April 2012

Micro Motion® Transmittere i 1000- og 2000serien

Innhold

Kapittel 1 Montere Micro Motion-transmittere .................................................................................1

1.1 Om dette dokumentet ....................................................................................................................1

1.2 Informasjon om sikkerhet og godkjennelse .....................................................................................1

1.3 Annen informasjon ..........................................................................................................................1

1.4 Sjekkliste for montering ..................................................................................................................1

1.5 Kople sensoren til transmitteren .....................................................................................................2

1.6 Strømforsyning og jording for modell 1700 og modell 2700 transmittere .....................................17

1.7 Strømforsyning og jording for modell 1500 og modell 2500 transmittere .....................................19

Innholdsfortegnelse ...........................................................................................................................21

CE-krav i

Innhold

ii Micro Motion® Transmittere i 1000- og 2000-serien

Montere Micro Motion-transmittere

1 Montere Micro Motion-transmittere

Emner dekket i dette kapittelet:

Om dette dokumentet

•

Informasjon om sikkerhet og godkjennelse

•

Annen informasjon

•

Sjekkliste for montering

•

Kople sensoren til transmitteren

•

Strømforsyning og jording for modell 1700 og modell 2700 transmittere

•

Strømforsyning og jording for modell 1500 og modell 2500 transmittere

•

1.1 Om dette dokumentet

Dette dokumentet inneholder ikke komplette monteringsanvisninger. Du finner komplette monteringsanvisninger i monteringshåndboken som kommer med produktet.

1.2 Informasjon om sikkerhet og godkjennelse

Dette produktet fra Micro Motion er i samsvar med alle gjeldende europeiske direktiver når det installeres riktig og i henhold til instruksjonene i denne håndboken. Se EUs samsvarserklæring for å finne ut hvilke direktiver som gjelder dette produktet. EUsamsvarserklæringen, med alle gjeldende europeiske direktiver, samt fullstendige ATEXinstallasjonstegninger og –instrukser, finner du på nettstedet www.micromotion.com/

atex eller via kundeservice ved nærmeste Micro Motion-kontor.

Informasjon som følger med utstyr som er i samsvar med direktivet for høytrykksutstyr, er tilgjengelig på nettsiden www.micromotion.com/documentation.

For installasjon i eksplosjonsfarlige områder i Europa, se standard EN 60079-14 hvis nasjonale standarder ikke gjelder.

1.3

Annen informasjon

Du finner fullstendige produktspesifikasjoner i produktets dataark. Informasjon om feilsøking finner du i transmitterens konfigurasjonshåndbok. Produktdataark og håndbøker er tilgjengelig fra nettstedet til Micro Motion på www.micromotion.com/

documentation.

1.4

CE-krav 1

Sjekkliste for montering

□

Sørg for at transmitteren egner seg for miljøet den skal monteres i. Se fareområdet som er spesifisert på transmitterens godkjennelsesmerke.

□

Plasser og monter transmitteren i samsvar med følgende krav:

Montere Micro Motion-transmittere

- Transmitteren må være tilgjengelig for service og vedlikehold.

- Grensene for omgivelsestemperatur for modell 1700 og modell 2700

transmittere er –40 til +60 °C (–40 til +140 °F)

- Driftsgrensene for omgivelsestemperatur for modell 1500 og modell 2500

transmittere er –40 til +55 °C (–40 til +131 °F)

□

For å forhindre kondens og fuktighet fra å komme inn i transmitterhuset, må transmitteren monteres i en slik retning at ledningsåpningene ikke peker oppover.

□

For fjerninstallasjoner med 4 lednigner må du bekrefte at du har den riktige 4ledningskabelen og de nødvendige kabelmonteringsdelene for monteringen.

□

For fjerninstallasjoner med 9 lednigner må du bekrefte at du har den riktige 9ledningskabelen og de nødvendige kabelmonteringsdelene for monteringen.

□

For ATEX-installasjoner må du strengt følge sikkerhetsinstruksene dom dokumenteres i denne håndboken og i dokumentasjonen av ATEX-godkjenningene som er tilgjengelig på Internett på www.micromotion.com.

1.5 Kople sensoren til transmitteren

Koplingsrutiner etter monteringsalternativTabell 1-1:

Monteringsalternativ Koplingsrutine

Alle alternativer Strøm- og signalkablene må være sammenkoplet. Se monteringshåndboken

for transmitteren. Innebygget transmitter Ingen ledning nødvendig mellom sensor og transmitter. 4-lednings, fjern- Kople en 4-ledningskabel mellom sensoren og transmitteren. Se koplingsskje-

maet for 4 ledninger i denne håndboken. 9-lednings, fjern- Kople en 9-ledningskabel mellom sensoren og transmitteren. Se koplingsskje-

maet for 9 ledninger i denne håndboken. Ekstern kjerneprosessor med ekstern

sensor

Følg instruksene for 4-lednings kabel når du kopler sammen transmitteren og

den eksterne kjerneprosessoren. Følg instruksene for 9-lednings kabel når du

kopler sammen den eksterne kjerneprosessoren og sensoren.

1.5.1 Kople til 4-ledningskabel

Typer og bruk av 4-ledningskabel

Micro Motion tilbyr to typer 4-ledningskabel: med skjerming eller med forsterkning. Begge typer inneholder skjermede dreneringsledninger.

Kabelen med 4 ledninger som leveres av Micro Motion, består av ett par 18 AWG (0,75 mm2)-ledninger (rød og sort) som skal brukes til VDC-tilkoplingen, og et par 22 AWG (0,35 mm2)-ledninger (grønn og hvit), som skal brukes til RS-485-tilkoplingen.

Brukeranskaffede 4-ledningskabler må tilfredsstille følgende krav:

• Tvinnet parkabel

• Gjeldende krav til eksplosjonsfarlige områder hvis kjerneprosessoren er installert i et

eksplosjonsfarlig område.

2 Micro Motion® Transmittere i 1000- og 2000-serien

Montere Micro Motion-transmittere

• Ledningsdimensjon som er egnet for kabellengden mellom kjerneprosessoren og

transmitteren.

LedningsdimensjonTabell 1-2:

Ledningsdimensjon Maksimal kabellengde

VDC 22 AWG (0,35 mm2) 300 ft (90 m) VDC 20 AWG (0,5 mm2) 500 ft (150 m) VDC 18 AWG (0,8 mm2) 1000 ft (300 m) RS-485 22 AWG (0,35 mm2) eller større 1000 ft (300 m)

Klargjøre 4-ledningskabel

Viktig

Når brukeren har skaffet kabelmuffer selv, må muffene være i stand til å terminere skjermledningene.

Merk

Hvis du monterer uskjermet kabel i kontinuerlig kanal av metall med 360 º termineringsskjerming, behøver du bare å klargjøre kabelen - du behøver ikke å utføre skjermingsprosedyren.

CE-krav 3

Montere Micro Motion-transmittere

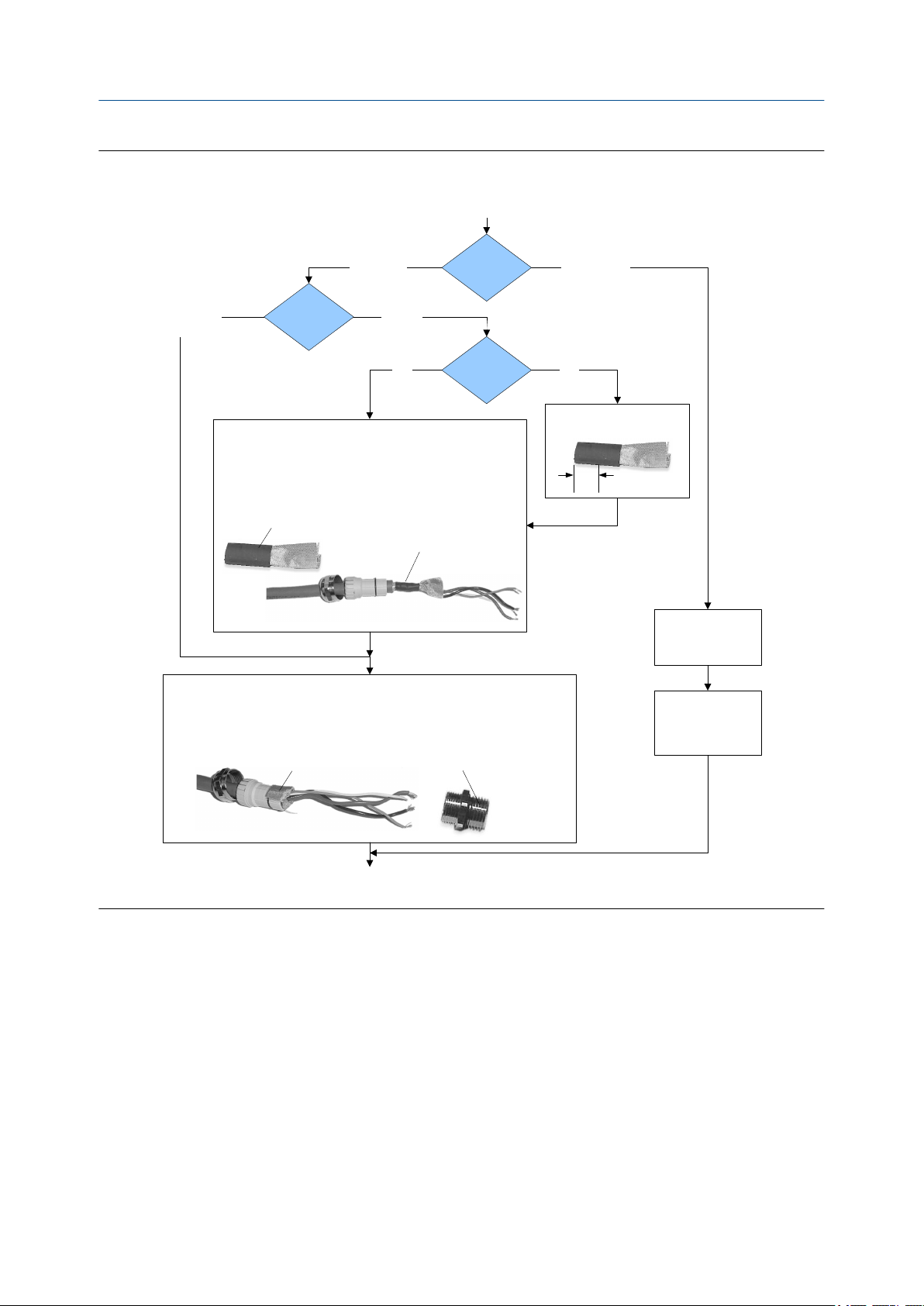

Klargjøring av 4-ledningskabelFigur 1-1:

Fjern kjerneprosessordekselet

Kabelmuffer

Leverandør av

Micro Motion

kabelmuffe

Før ledningene gjennom kabelgjennomføringens mutter

1. Fjern 115 mm av kabelkappen.

2. Fjern det gjennomsiktige omslaget og fyllmaterialet.

3. Fjern alt unntatt 19 mm av skjermingen.

og klemmeinnsatsen. Gjennomføringsm utter

Klemmeinnsats

NPT

Vikle dreneringsledningene to ganger rundt

skjermingen og skjær av det som er til overs.

kabelgjennomf

Kabelgjennomf

øringstype

Kabelføring

øring

gjennomføringen.

dreneringsledningen

gjennomføringen.

M20

1. Fjern 108 mm av kabelkappen.

2. Fjern det gjennomsiktige omslaget og fyllmaterialet.

3. Fjern alt unntatt 12 mm av skjermingen.

Brukeranskaffet

kabelmuffe

Før ledningene

gjennom

Avslutt

e inne i

Metallkabelrør

Legg kabelrør til

sensor

Før kabelen inn i gjennomføringen

Ferdig

(ikke utfør

skjermingsprosedyren)

Dreneringslednin gene vikles rundt skjermingen

Gå til

skjermingsprosedyren

4 Micro Motion® Transmittere i 1000- og 2000-serien

Montere Micro Motion-transmittere

Skjerming av 4-ledningskabelFigur 1-2:

Fra klargjøringsprosedyren

Micro Motion

kabelmuffe

Flettet

(forsterket

kabel)

Bruk varmekrymping

1. Skyv den skjermede varmekrympingen over

2. Sett på varme (250 °F eller 120 °C) for å krympe rørene. Ikke

3. Plasser klemmeinnsatsen slik at den innvendige enden er i flukt

Monter kabelgjennomføringen

1. Brett skjermingen eller flett tilbake over klemmeinnsatsen og 3 mm forbi O-ringen.

2. Monter kabelgjennomføringen i kabelgjennomføringsåpningen på kjerneprosessorhuset.

3. Før ledningene gjennom kabelgjennomføringen og stram kabelgjennomføringsmutteren på gjennomføringen.

Kabelskjerming

stype

dreneringsledningene. Sørg for at ledningene er helt dekket.

brenn kabelen.

med fletten på varmekrympingen.

Skjermet varme krympet

Skjerming brettet tilbake

Folie

(skjermet

kabel)

NPT

Kabelgjennomføri

Leverandør av kabelgjennomf

øring

Kabelgjennomf

øringstype

Etter påføring av varme

Brukeranskaffet

kabelmuffe

M20

Skjær bort 7 mm fra det

skjermede, varmekrympede

Trim

Avslutt skjermingen og dreneringsledningene i kabelgjennomføringen

kabelgjennomføringen

Sett sammen

i henhold til

leverandørens

instrukser

Ferdig

Kople til ledningene til kjerneprosessorklemmene

Etter at 4-ledningskabelen er gjort klar etter behov, skal du kople de individuelle ledningene i 4-ledningskabelen til klemmene på kjerneprosessoren.

CE-krav 5

Montere Micro Motion-transmittere

Kjerneprosessorklemmer - forbedret kjerneprosessorFigur 1-3:

Fra trinn 1 eller 2

Kople til ledningene til kjerneprosessorklemmene: Rød ledning > Klemme 1 (strømforsyning +) Sort ledning > Klemme 2 (strømforsyning –) Hvit ledning > Klemme 3 (RS-485/A) Grønn ledning > Klemme 4 (RS-485/B)

1. Sett på kjerneprosessordekslet igjen.

2. Stram skruene i dekselet til:

• 10–13 in-lbs (1,13–1,47 N-m) for aluminiumhus

• Minimum 2,1 N-m (19 in-lbs) for hus av rustfritt stål

Koble ledningene til

transmitterklemmene

(se håndboken for transmitteren)

6 Micro Motion® Transmittere i 1000- og 2000-serien

Montere Micro Motion-transmittere

Kjerneprosessorklemme - standard kjerneprosessorFigur 1-4:

Fra trinn 1 eller 2

Sett på plass kjerneprosessordekselet og stram

Koble ledningene til

transmitterklemmene

(se håndboken for transmitteren)

1.5.2 Kople til 9-ledningskabel

Micro Motion, typer og bruk av 9-ledningskabel

Kabeltyper

Micro Motion leverer tre typer 9-ledningskabel: med kappe, med skjerming eller med forsterkning. Legg merke til følgende forskjeller mellom kabeltypene:

• Den forsterkede kabelen gir mekanisk beskyttelse for kabelledningene.

• Kabelen med kappe har mindre bøyeradius enn den skjermede eller forsterkede

kabelen.

• Hvis det kreves samsvar med ATEX, har de ulike kabeltypene ulike installasjonskrav.

det til

Kabelkappetyper

Alle kabeltyper kan bestilles med kappe av PVC eller Teflon® FEP. Teflon FEP kreves for følgende typer installasjoner:

• Alle installasjoner som omfatter en sensor i T-serien.

CE-krav 7

Montere Micro Motion-transmittere

• Maksimal lengde på 9-ledningskabel mellom en transmitter og kjerneprosessoren

20 m (60 ft).

Se Tabell 1-3 for temperaturområder for de forskjellige materialene i kabelkapper.

Kabelens kappemateriale Nedre grense Øvre grense Nedre grense Øvre grense

PVC -20 °C (-4 °F) +90 °C (+194 °F) -40 °C (-40 °F) +105 °C (+221 °F) Teflon FEP -40 °C (-40 °F) +90 °C (+194 °F) -60 °C (-76 °F) +150 °C (+302 °F)

Kabelbøyingsradius

Følgende tabeller viser radius for kabelbøyning for forskjellige kabler og kappematerialer:

• Se Tabell 1-4 for bøyeradius for kabel med mantel.

• Se Tabell 1-5 for bøyeradius for skjermet kabel.

• Se Tabell 1-6 for bøyeradius for armert kabel.

Kappemateriale og temperaturområderTabell 1-3:

Håndteringstemperatur Driftstemperatur

Bøyningsradius for kabel med mantelTabell 1-4:

Kappemateriale Ytre diameter Min. bøyeradius

Statisk (ingen belastning)

PVC 10 mm (0,415 tommer) 80 mm (3-1/8 tommer) 159 mm (6-1/4 tommer) Teflon FEP 9 mm (0.340 tommer) 67 mm (2-5/8 tommer) 131 mm (5-1/8 tommer)

Ved dynamisk belastning

Bøyningsradius for skjermet kabelTabell 1-5:

Kappemateriale Ytre diameter Min. bøyeradius

Statisk (ingen belastning)

PVC 14 mm (0.2 tommer) 108 mm (4-1/4 tommer) 216 mm (8-1/2 tommer) Teflon FEP 11 mm (0.425 tommer) 83 mm (3-1/4 tommer) 162 mm (6-3/8 tommer)

Ved dynamisk belastning

Bøyningsradius for armert kabelTabell 1-6:

Kappemateriale Ytre diameter Min. bøyeradius

Statisk (ingen belastning)

PVC 14 mm (0.525 tommer) 108 mm (4-1/4 tommer) 216 mm (8-1/2 tommer) Teflon FEP 9 mm (0.340 tommer) 83 mm (3-1/4 tommer) 162 mm (6-3/8 tommer)

Ved dynamisk belastning

8 Micro Motion® Transmittere i 1000- og 2000-serien

C (4)

B (4)

D (5)

C (1)

E (4)

F (4)

G (5)

Montere Micro Motion-transmittere

Kabelillustrasjoner

Se Figur 1-5 til og med Figur 1-7 for å se et detaljert tverrsnitt av hver kabeltype.

Tverrsnitt av kabel med mantelFigur 1-5:

A. Ytre kappe B. Skjermleder (4 totalt) C. Folieskjerm (4 totalt) D. Fyllmateriale (5 totalt)

Tverrsnitt av skjermet kabelFigur 1-6:

A. Ytre kappe B. Tinnbelagt, flettet kobberskjerm C. Folieskjerm (1 totalt) D. Indre kappe E. Skjermleder (4 totalt) F. Folieskjerm (4 totalt) G. Fyllmateriale (5 totalt)

CE-krav 9

C (1)

E (4)

F (4)

G (5)

Montere Micro Motion-transmittere

A. Ytre kappe B. Flettet skjerm i rustfritt stål C. Folieskjerm (1 totalt) D. Indre kappe E. Skjermleder (4 totalt) F. Folieskjerm (4 totalt) G. Fyllmateriale (5 totalt)

Tverrsnitt av armert kabelFigur 1-7:

Klargjøre 9-ledningskabel

Micro Motion leverer tre typer 9-ledningskabel: med kappe, med skjerming eller med forsterkning. Typen kabel du bruker bestemmer hvordan du vil klargjøre kabelen.

Se følgende informasjon for å klargjøre 9-ledningskabel for kopling av transmitter og sensor:

• Se Figur 1-8 for å klargjøre kabel med kappe for montering i kabelrør.

• Se Figur 1-9 for å klargjøre skjermet og forsterket kabel for montering med

kabelmuffer.

10 Micro Motion® Transmittere i 1000- og 2000-serien

Montere Micro Motion-transmittere

Klargjøre kabel med kappeFigur 1-8:

Klargjøre kabel med

kappe i sensorenden

1. Trim 115 mm (4 ½ tommer) av kabelkappen.

2. Fjern det gjennomsiktige omslaget og fyllmaterialet.

3. Fjern folien rundt de isolerte ledningene og skill dem.

Trim kabelkappen

4. Identifiser skjermlederne i kabelen. Kutt av hver skjermleder så nær kabelkappen som mulig.

Skjermlederne

avkuttet

Klargjøre kabel med

kappe i transmitterenden

1. Trim 100 mm (4 tommer) av kabelkappen.

2. Fjern det gjennomsiktige omslaget og fyllmaterialet.

3. Fjern folien rundt de isolerte ledningene og skill dem.

Trim kabelkappen

4. Identifiser skjermledningene i kabelen og bring dem sammen. Spre de andre ledningene mot utsiden av kabelen. Skjermlederne tvinnes sammen.

5. Før varmekrympingsrøret på 75 mm (3 tommer) over skjermlederne. Skyv røret så nær kabelkappen som mulig.

6. Før det 1 mm (1 ½ tomme) lange varmekrympingsrøret over kabelkappen. Røret skal dekke alle deler av skjermlederne som er avdekket ved kabelkappen.

5. Før varmekrympingsrøret på 1 mm (1 ½ tomme) over kabelkappen. Røret skal dekke endene til de avkuttede skjermlederne helt.

Varmekrympin

gsrør

6. Tilfør varme for å krympe røret. Pass på at kabelen ikke skades. Anbefalt temperatur er 121 °C (250 °F).

7. La kabelen avkjøles, og fjern 5 mm (¼ tomme) av isoleringen fra hver ledning.

Varmekrympingsrør over

kabelkappe

Varmekrympingsrør over

skjermledninger

7. Tilfør varme for å krympe røret. Pass på at kabelen ikke skades. Anbefalt temperatur er 121 °C (250 °F).

8. La kabelen avkjøles, og fjern 5 mm (¼ tomme) av isoleringen fra hver ledning.

CE-krav 11

Montere Micro Motion-transmittere

Klargjøre skjermet eller forsterket kabelFigur 1-9:

Klargjøre skjermet og

forsterket kabel i

sensorenden

1. Skjær av 175 mm (7 tommer) av ytterkappen, uten å skjære i skjermingen.

2. Fjern 165 mm (6 ½ tommer) flettet skjerm slik at det er igjen 10 mm (½ tomme) med skjerm som er eksponert.

3. Fjern folieskjermen mellom den flettede skjermen og den indre kappen.

4. Fjern 115 mm (4½ tomme) av innerkappen.

Trim ytterkappen

Trim fletteskjermen

Trim innerkappen

5. Fjern det gjennomsiktige omslaget og fyllmaterialet.

6. Fjern folien rundt de isolerte ledningene og skill dem.

7. Identifiser skjermlederne i kabelen. Kutt av hver skjermleder så nær kabelkappen som mulig.

Skjermlederne avkuttet

Klargjøre skjermet og

forsterket kabel i

transmitterenden

1. Skjær av 225 mm (9 tommer) av kabelkappen, uten å skjære i skjermingen.

2. Fjern 215 mm (8 ½ tommer) flettet skjerm slik at det er igjen 10 mm (½ tomme) med skjerm som er eksponert.

3. Fjern folieskjermen mellom den flettede skjermen og den indre kappen.

4. Fjern 100 mm (4 ½ tomme) av den indre kappen.

Trim ytterkappen

Trim fletteskjermen

Trim innerkappen

5. Fjern det gjennomsiktige omslaget og fyllmaterialet.

6. Fjern folien rundt de isolerte ledningene og skill dem.

7. Identifiser skjermledningene i kabelen og bring dem sammen. Spre de andre ledningene mot utsiden av kabelen. Skjermlederne tvinnes sammen.

8. Før det 75 mm (3 tommer) lange varmekrympingsrøret over skjermlederne. Skyv røret så nær den indre kappen som mulig.

9. Før det 1 mm (1 ½ tomme) lange varmekrympingsrøret over kabelkappen. Røret skal dekke alle deler av skjermlederne som er avdekket ved kabelkappen.

8. Før det 1 mm (1 ½ tomme) lange varmekrympingsrøret over kabelkappen. Røret skal dekke endene til de avkuttede skjermlederne helt.

Varmekrympingsrør

9. Tilfør varme for å krympe røret. Pass på at kabelen ikke skades. Anbefalt temperatur er 121 °C (250 °F).

10. La kabelen avkjøles, og fjern 5 mm (¼ tomme) av isoleringen fra hver ledning.

Kople transmitteren til sensoren med kabel med kappe

Varmekrympingsrør over

kabelkappe

Varmekrympingsrør over

skjermledninger

10. Tilfør varme for å krympe røret. Pass på at kabelen ikke skades. Anbefalt temperatur er 121 °C (250 °F).

11. La kabelen avkjøles, og fjern 5 mm (¼ tomme) av isoleringen fra hver ledning.

12 Micro Motion® Transmittere i 1000- og 2000-serien

Montere Micro Motion-transmittere

Forutsetninger

For ATEX-installasjoner må kabelen med jakke monteres inne i en brukeranskaffet kabelrør av metall som gir 360° avbruddsskjerming for kabelen som ligger inni.

FORSIKTIG!

Sensorledninger er egensikre. For å opprettholde ledningenes egensikkerhet må sensorledningene holdes adskilt fra strømforsyningsledninger og utdataledninger.

FORSIKTIG!

Hold kabelen unna utstyr som transformatorer, motorer og kraftlinjer, som produserer store magnetiske felter. Feil installasjon av kabel, kabelgjennomføring eller kabelrør kan føre til unøyaktige målinger eller strømningsmålersvikt.

FORSIKTIG!

Installer kabelgjennomføringene i kabelinnføringen for 9-ledningskabelen i transmitterhuset og sensorens koplingsboks. Pass på at kabelens skjermledere og skjermer ikke kommer i kontakt med koplingsboksen eller transmitterhuset. Feil installasjon av kabel eller kabelgjennomføringer kan føre til unøyaktige målinger eller strømningsmålersvikt.

FORSIKTIG!

Hus som er feilaktig forseglet, kan eksponere elektronikken for fuktighet, noe som kan føre til feilmålinger eller strømningsmålersvikt. Monter dryppflenser i kabelrør og kabel, om nødvendig. Kontroller og smør alle pakninger og o-ringer. Alle husets deksler og kabelrøråpninger skal lukkes helt og strammes til.

Prosedyre

1. Monter dryppflenser i kabelrør, om nødvendig.

2. Før kabelen gjennom kabelrøret. Installer ikke 9-ledningskabelen og strømkabelen i samme kabelrør.

3. For å unngå at kabelrørkontaktene setter seg fast i gjengene i kabelinnføringene, skal du påføre et ledende glidemiddel på gjengene eller ha to-tre lag med PTFE-tape rundt gjengene.

Legg på tapen i motsatt retning av den som hanngjengene vil rotere når de settes inn i hunngjengene i kabelrørinnføringen.

4. Ved både sensoren og transmitteren må du gjøre følgende:

a. Fjern dekslene på koplingsboksen og transmitterhuset. b. Sett en hannkabelrørkopling og en vanntett tetning til kabelrøråpningen for 9-

ledningen. c. Før kabelen gjennom kabelinnføringen for 9-ledningskabelen. d. Før den avisolerte enden av hver ledning inn i den tilsvarende kontakten i sensor-

og transmitterenden, etter farge se Tabell 1-7). Den avisolerte delen av

ledningene skal ikke vises.

CE-krav 13

Montere Micro Motion-transmittere

Merk

For sensorer av typen ELITE®, H-Series, T-Series og noen i F-Series, må ledningen tilsvare

kontakten i henhold til fargen som gis på innsiden av dekselet til sensorens koplingsboks.

Kontaktbenevnelser for sensor og transmitterTabell 1-7:

Ledningsfarge Sensorkontakt Transmitterkon-

takt

Sort Ingen tilkopling 0 Skjermledninger Brun 1 1 Driv + Rød 2 2 Driv – Oransje 3 3 Temperatur − Gul 4 4 Temperaturretur Grønn 5 5 Venstre måleverdiomformer + Blå 6 6 Høyre måleverdiomformer + Fiolett 7 7 Temperatur + Grå 8 8 Høyre måleverdiomformer – Hvit 9 9 Venstre måleverdiomformer –

Funksjon

e. Stram til skruene for å holde ledningen på plass. f. Kontroller at pakningene er hele, smør alle o-ringene og sett på dekslene på

koplingsboksen og transmitterhuset og stram alle skruene etter behov.

Kople transmitteren til sensoren med skjermet eller forsterket kabel

Forutsetninger

For ATEX-installasjoner må skjermet eller forsterket kabel monteres med kabelmuffer i både sensor- og transmitterenden. ATEX-godkjente kabelgjennomføringer kan kjøpes fra Micro Motion. Kabelgjennomføringer fra andre leverandører kan også brukes.

FORSIKTIG!

14 Micro Motion® Transmittere i 1000- og 2000-serien

Montere Micro Motion-transmittere

FORSIKTIG!

Prosedyre

1. Monter dryppflenser i kabelrør, om nødvendig.

2. Identifiser komponentene i kabelmuffen og kabelen (se Figur 1-10).

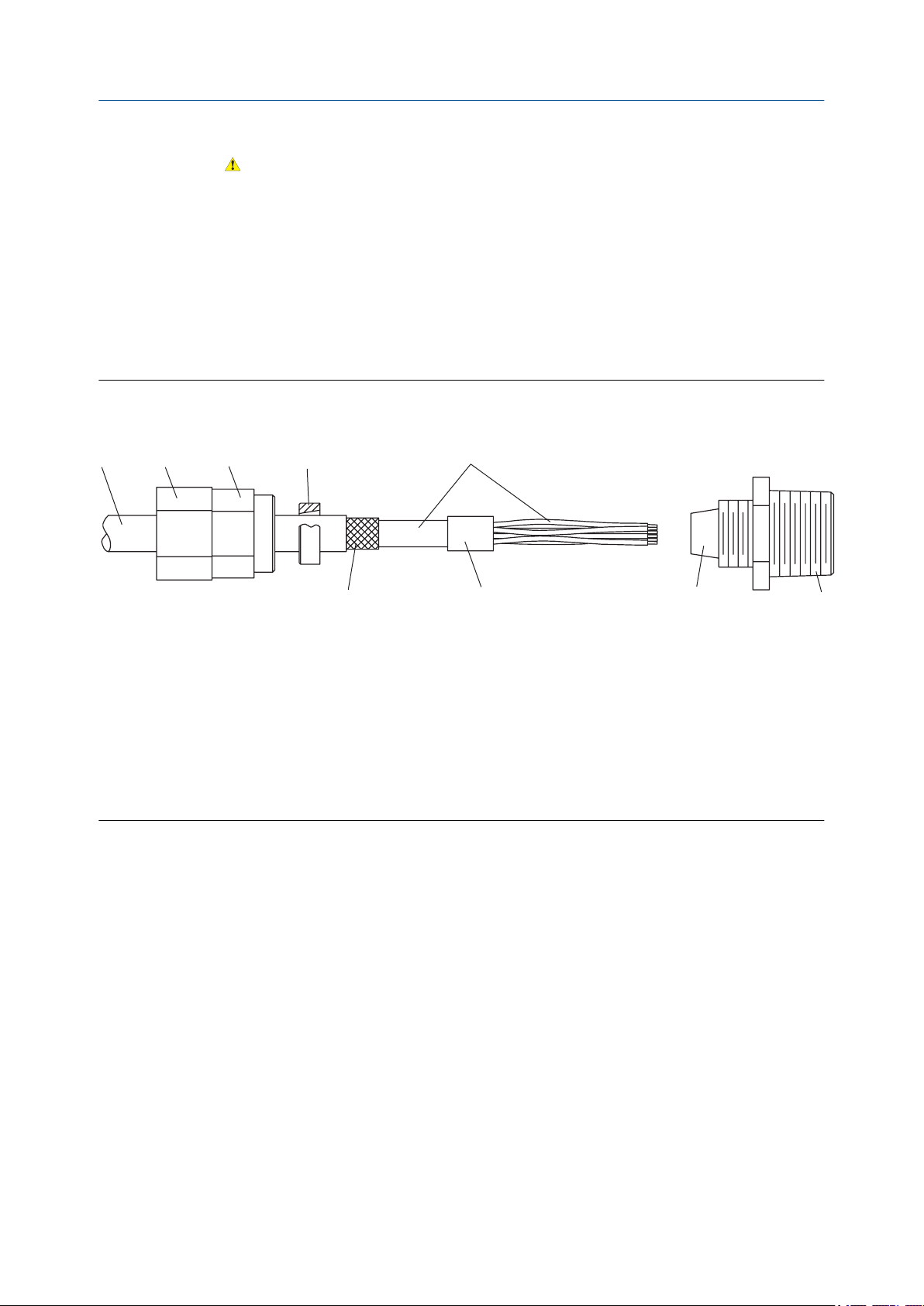

Kabelgjennomføring og kabel (oversiktstegning)Figur 1-10:

A. Kabel B. Tetningsmutter C. Kompresjonsmutter D. Kompresjonsring av messing E. Flettet skjerm F. Kabel G. Tape eller varmekrympingsrør H. Klemmesete (vist som en integrert del av nippelen) I. Nippel

3. Skru nippelen ut av kompresjonsmutteren.

4. Skru nippelen inn i kabelinnføringen for 9-ledningskabelen. Stram den ytterligere én omdreining etter at den er strammet til for hånd.

5. Før kompresjonsringen, kompresjonsmutteren og tetningsmutteren inn på kabelen. Pass på at kompresjonsringen er orientert slik at koningen stemmer overens med den koniske enden på nippelen.

6. Før kabelenden gjennom nippelen slik at den flettede skjermen går over den koniske enden på nippelen.

7. Før kompresjonsringen over den flettede skjermen.

8. Skru kompresjonsmutteren inn på nippelen. Stram til tetningsmutteren og kompresjonsmutteren for hånd for å sikre at kompresjonsringen holder den flettede skjermen på plass.

9. Bruk en 25 mm (1 in.) nøkkel til å stramme tetningsmutteren og kompresjonsmutteren til et moment på 27-34 Nm (20–25ft-lb). Figur 1-11 viser en komplett kabelgjennomføringsenhet.

CE-krav 15

E F

Montere Micro Motion-transmittere

A. Kabel B. Tetningsmutter C. Tetning D. Kompresjonsmutter E. Flettet skjerm F. Kompresjonsring av messing G. Nippel

Tverrsnitt av en komplett kabelgjennomføring med kabelFigur 1-11:

10. Fjern dekselet på koplingsboksen eller transmitterhuset.

11. For både sensoren og transmitteren skal kabelen koples til med følgende fremgangsmåte:

a. Før den avisolerte enden av hver ledning inn i den tilsvarende kontakten i sensor-

og transmitterenden, etter farge se Tabell 1-8). Ingen uisolerte ledninger skal vises.

Merk

For sensorer av typen ELITE®, H-Series, T-Series og noen i F-Series, må ledningen tilsvare kontakten i henhold til fargen som gis på innsiden av dekselet til sensorens koplingsboks.

Kontaktbenevnelser for sensor og transmitterTabell 1-8:

Ledningsfarge Sensorkontakt Transmitterkon-

takt

Funksjon

16 Micro Motion® Transmittere i 1000- og 2000-serien

Montere Micro Motion-transmittere

b. Stram til skruene for å holde ledningene på plass. c. Kontroller at pakningene er hele, smør alle o-ringene og sett på dekslene på

koplingsboksen og transmitterhuset og stram alle skruene etter behov.

1.6 Strømforsyning og jording for modell 1700 og modell 2700 transmittere

1.6.1 Ledning for strømforsyning

En (selvanskaffet) bryter kan installeres i strømforsyningslinjen. Samsvar med lavspenningsdirektiv 2006/95/EF (europeiske installasjoner) krever en bryter nær transmitteren.

Prosedyre

1. Fjern transmitterhusdekselet.

2. Åpne varselklaffen.

3. Kople strømforsyningdledningene til klemme 9 og 10.

Avslutt den positive (linje) ledningen på klemme 10 og returner (nøytral) ledningen på klemme 9.

Klemmer for strømforsyningsledningeneFigur 1-12:

A. Varselklaff B. Utstyrsjording C. Ledningsklemmer for strømforsyning (9 og 10)

4. Jord strømforsyningen ved bruk av utstyrsjordingen, også under varselklaffen.

1.6.2

CE-krav 17

Jord komponentene i strømningsmåleren

I fjerninstallasjoner med 4 ledninger jordes transmitteren og sensoren separat.

Montere Micro Motion-transmittere

Forutsetninger

FORSIKTIG!

Feil jording kan føre til unøyaktige målinger eller svikt i strømningsmåleren. Hvis ikke kravene til egensikkerhet overholdes i et eksplosjonsfarlig område, kan det føre til eksplosjon.

Merk

For installasjon i eksplosjonsfarlige områder i Europa, se standard EN 60079-14 eller nasjonale standarder.

Hvis nasjonale standarder ikke gjelder, skal du følge disse retningslinjene for jording:

• Bruk kopperledning, 14 AWG (2,5 mm2) eller større.

• Pass på at alle jordingsledninger er så korte som mulig, med impedans på mindre

enn 1Ω.

• Kople jordingskabler direkte til jord eller følg det som er standard ved anlegget.

Prosedyre

1. Jord sensoren i henhold til instruksene i sensordokumentasjonen.

2. Jord transmitteren i henhold til gjeldende lokale standarder, ved bruk av

transmitterens interne eller eksterne jordingsskrue.

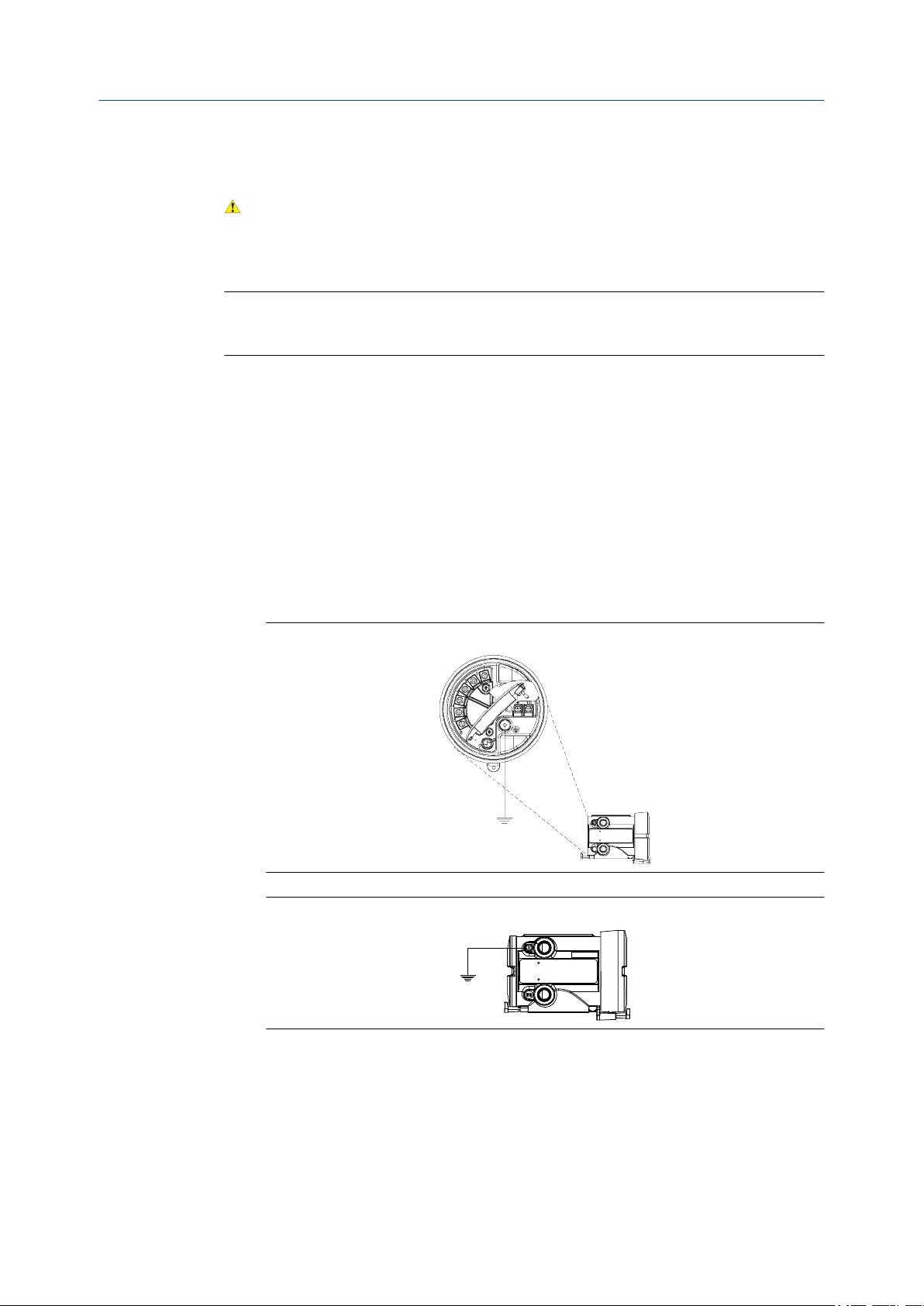

Transmitterens interne jordingsskrueFigur 1-13:

Transmitterens eksterne jordingsskrueFigur 1-14:

18 Micro Motion® Transmittere i 1000- og 2000-serien

Montere Micro Motion-transmittere

1.7 Strømforsyning og jording for modell 1500 og modell 2500 transmittere

1.7.1 Ledning for strømforsyning

Kople strømforsyningen til klemme 11 og 12. Klemme 13 og 14 brukes til å overføre strøm til en annen modell 1500- eller modell 2500-transmitter. Maksimalt fem transmittere kan koples sammen.

StrømklemmerFigur 1-15:

A. Primærstrømforsyning (V likestrøm) B. Strømtilførselskopling til 1-4 ekstra modell 1500 eller modell 2500 transmittere

1.7.2

Jord komponentene i strømningsmåleren

I fjerninstallasjoner med 4 ledninger jordes transmitteren og sensoren separat.

Forutsetninger

FORSIKTIG!

Feil jording kan føre til unøyaktige målinger eller svikt i strømningsmåleren. Hvis ikke kravene til egensikkerhet overholdes i et eksplosjonsfarlig område, kan det føre til eksplosjon.

Merk

For installasjon i eksplosjonsfarlige områder i Europa, se standard EN 60079-14 eller nasjonale standarder.

Hvis nasjonale standarder ikke gjelder, skal du følge disse retningslinjene for jording:

• Bruk kopperledning, 14 AWG (2,5 mm2) eller større.

• Pass på at alle jordingsledninger er så korte som mulig, med impedans på mindre

enn 1Ω.

CE-krav 19

Montere Micro Motion-transmittere

• Kople jordingskabler direkte til jord eller følg det som er standard ved anlegget.

Prosedyre

1. Jord sensoren i henhold til instruksene i sensordokumentasjonen.

2. DIN-skinnen jordes.

Klemmen nederst på transmitterhuset jorder transmitteren til DIN-skinnen.

20 Micro Motion® Transmittere i 1000- og 2000-serien

Innholdsfortegnelse

4-ledningskabel

brukeranskaffet 2

ATEX

samsvar med 1

Europeiske installasjoner

samsvar med standarder 1

Feilsøking

hvor finner du 1

jording

4-lednings fjerninstallasjon 17, 19

kabel

4-ledning klargjøring 3 typer 4-ledningskabel 2

Kabel

9-ledning klargjøring 10

kople til

strøm 17 strømforsyning 17

PED

samsvar med 1

Sikkerhetsinformasjon

om 1

Spesifikasjoner

hvor finner du 1

CE-krav 21

Emerson Process Management AB

Sverige Lagergrens gata 2 651 15 Karlstad T +46 (0) 5417 2700 F +46 (0) 5421 2804

www.emersonprocess.com/sweden

*MMI-20021533*

MMI-20021533

Rev AA

2012

Emerson Process Management

Micro Motion Europe Neonstraat 1 6718 WX Ede The Netherlands T +31 (0) 318 495 555 F +31 (0) 318 495 556

Emerson Process Management

Micro Motion Asia 1 Pandan Crescent Singapore 128461 Republic de Singapore T +65 6777–8211 F +65 6770–8003

Micro Motion Inc. USA

Worldwide Headquarters 7070 Winchester Circle Boulder, Colorado 80301 T +1 303–527–5200 +1 800–522–6277 F +1 303–530–8459

Emerson Process Management

Micro Motion Japan 1–2–5, Higashi Shinagawa Shinagawa-ku Tokyo 140–0002 Japan T +81 3 5769–6803 F +81 3 5769–6844

2012 Micro Motion, Inc. Med ensamrätt.

Emerson-logotypen är ett varumärke och servicemärke som tillhör Emerson Electric Co. Märkena Micro Motion, ELITE, ProLink, MVD och MVD Direct Connect är märken som tillhör något av företagen i Emerson Process Management-familjen. Alla övriga märken tillhör sina respektive ägare.

Micro Motion Transmittere i 1000- og 2000- serien-CE DOCUMENT NORWEGIAN Manuals & Guides [no]

Specifications and Main Features

Frequently Asked Questions

User Manual

Montere Micro Motion-transmittere

Om dette dokumentet

Informasjon om sikkerhet og godkjennelse

Annen informasjon

Sjekkliste for montering

1.5 Kople sensoren til transmitteren

1.5.1 Kople til 4-ledningskabel

Typer og bruk av 4-ledningskabel

Klargjøre 4-ledningskabel

Kople til ledningene til kjerneprosessorklemmene

1.5.2 Kople til 9-ledningskabel

Micro Motion, typer og bruk av 9-ledningskabel

Klargjøre 9-ledningskabel

Kople transmitteren til sensoren med kabel med kappe

Kople transmitteren til sensoren med skjermet eller forsterket kabel

1.6 Strømforsyning og jording for modell 1700 og modell 2700 transmittere

1.6.1 Ledning for strømforsyning

Jord komponentene i strømningsmåleren

1.7 Strømforsyning og jording for modell 1500 og modell 2500 transmittere

1.7.1 Ledning for strømforsyning

Jord komponentene i strømningsmåleren
