Transmisores Micro Motion™ 5700
Manual de instalación para PROFIBUS® -PA
Manual de instalación
MMI-20077216 , Rev AA
Agosto 2020
Mensajes de seguridad
En este manual se proporcionan mensajes de seguridad para proteger al personal y al equipo. Lea detenidamente cada mensaje de
seguridad antes de ir al siguiente paso.
Información sobre seguridad y aprobaciones
Este producto de Micro Motion cumple con todas las directivas Europeas correspondientes cuando se instala adecuadamente de
acuerdo con las instrucciones de este manual. Consulte la declaración de conformidad de la UE para directivas que se aplican a
este producto. La declaración de conformidad de la UE, con todas las directivas Europeas aplicables, y los planos e instrucciones de
instalación ATEX completos están disponibles en Internet en www.emerson.com o a través de su centro de asistencia local de
Micro Motion.
La información del equipo que cumple con la directriz de equipo a presión se puede encontrar en Internet en www.emerson.com.
Para instalaciones en áreas clasificadas en Europa, consulte la norma EN 60079-14 si las normas nacionales no se aplican.
Otra información
Las especificaciones completas del producto se pueden encontrar en la Hoja de especificaciones del producto. La información de
solución de problemas se puede encontrar en el manual de configuración. Las hojas de datos del producto y los manuales están
disponibles desde el sitio web de Micro Motion en www.emerson.com.
Política de devolución
Siga los procedimientos de Micro Motion al devolver equipo. Estos procedimientos garantizan el cumplimiento legal con las
agencias de transporte gubernamentales y ayudan a proporcionar un ambiente de trabajo seguro para los empleados de Micro
Motion. Micro Motion no aceptará los equipos que no se devuelvan en conformidad con los procedimientos de Micro Motion.
Los procedimientos y formularios de devolución están disponibles en nuestro sitio web de soporte en www.emerson.com, o
llamando al Departamento de Servicio al Cliente de Micro Motion.
Servicio al cliente de Emerson Flow
Correo electrónico:
• Mundial: flow.support@emerson.com
• Asia-Pacífico: APflow.support@emerson.com
Teléfono:
Norteamérica y Sudamérica
Estados Unidos 800-522-6277 Reino Unido e Irlan-da0870 240 1978 Australia 800 158 727
Canadá +1 303-527-5200 Países Bajos +31 (0) 704 136
México +52 55 5809 5300 Francia +33 (0) 800 917
Argentina +54 11 4837 7000 Alemania 0800 182 5347 Pakistán 888 550 2682
Brasil +55 15 3413 8000 Italia +39 8008 77334 China +86 21 2892 9000
Chile +56 2 2928 4800 Central y Oriental +41 (0) 41 7686
Perú +51 15190130 Rusia/CEI +7 495 995 9559 Corea del Sur +82 2 3438 4600
Europa y Oriente Medio Asia Pacífico
Nueva Zelanda 099 128 804
666
India 800 440 1468
901
Japón +81 3 5769 6803
111
Egipto 0800 000 0015 Singapur +65 6 777 8211
Omán 800 70101 Tailandia 001 800 441 6426
Catar 431 0044 Malasia 800 814 008
Kuwait 663 299 01
Sudáfrica 800 991 390
Arabia Saudita 800 844 9564
2
Norteamérica y Sudamérica Europa y Oriente Medio Asia Pacífico
EAU 800 0444 0684
3
4
Manual de instalación Contenido
MMI-20077216 Agosto 2020
Contenido
Capítulo 1 Antes de comenzar.....................................................................................................7
1.1 Acerca de este documento.......................................................................................................... 7
1.2 Mensajes de seguridad.................................................................................................................7
1.3 Documentación relacionada........................................................................................................ 8
Capítulo 2 Planificación.............................................................................................................. 9
2.1 Lista de verificación de la instalación............................................................................................9
2.2 Consideraciones adicionales para reacondicionar las instalaciones existentes............................10
2.3 Requisitos de alimentación........................................................................................................ 10
Capítulo 3 Montaje y cableado del sensor..................................................................................13
3.1 Montaje y cableado del sensor para transmisores de montaje integrado....................................13
3.2 Montaje de transmisores........................................................................................................... 13
3.3 Cableado de un transmisor de montaje remoto al sensor...........................................................17
3.4 Conecte a tierra los componentes del medidor..........................................................................19
3.5 Rotación del transmisor en el sensor (opcional)......................................................................... 20
3.6 Rotación de la interfaz de usuario en el transmisor (opcional).................................................... 22
3.7 Gire la caja de conexiones del cableado del sensor en un transmisor de montaje remoto
(opcional)................................................................................................................................... 23
Capítulo 4 Cableado de los canales............................................................................................27
4.1 Tipos de instalación del transmisor 5700................................................................................... 27
4.2 Canales disponibles................................................................................................................... 27
4.3 Acceda a los canales de cableado...............................................................................................28
4.4 Cableado de E/S.........................................................................................................................29
4.5 Parámetros de la entidad de entrada FISCO............................................................................... 30
4.6 Cableado para instalaciones no clasificadas............................................................................... 31
4.7 Cableado para instalaciones clasificadas.................................................................................... 34
Capítulo 5 Cableado del suministro de energía..........................................................................39
Capítulo 6 Establecimiento de la comunicación del 5700 para PROFIBUS-PA..............................41
6.1 Direccionamiento...................................................................................................................... 41
Capítulo 7 Encienda el transmisor............................................................................................. 43
Capítulo 8 Configuración guiada............................................................................................... 45
Capítulo 9 Uso de los controles del indicador.............................................................................47
Capítulo 10 Conexión del puerto de servicio disponible...............................................................49
Manual de instalación 5
Contenido Manual de instalación
Agosto 2020 MMI-20077216
6 Transmisores Micro Motion 5700 para PROFIBUS PA
Manual de instalación Antes de comenzar
MMI-20077216 Agosto 2020
1 Antes de comenzar
1.1 Acerca de este documento
En este manual se proporciona información sobre la planificación, montaje, cableado y configuración inicial
del transmisor 5700 PROFIBUS-PA. Para obtener información sobre la configuración completa, el
mantenimiento, la resolución de problemas o el servicio del transmisor, vea el manual de configuración y uso.
La información en este documento supone que los usuarios comprenden los conceptos y procedimientos
básicos sobre instalación, configuración y mantenimiento de transmisores y sensores.
1.2 Mensajes de seguridad
En este documento se utilizan los criterios siguientes para mensajes de seguridad según las normas ANSI
Z535.6-2011 (R2017).
PELIGRO
Se producirán lesiones graves o muertes si no se evita una situación peligrosa.
ADVERTENCIA
Pueden producirse lesiones graves o muertes si no se evita una situación peligrosa.
PRECAUCIÓN
Se producirán o pueden producirse lesiones leves o moderadas si no se evita una situación peligrosa.
DARSE CUENTA
Puede haber pérdida de datos, daños materiales, daños en el hardware o daños en el software si no se evita
una situación. No hay riesgo plausible de lesiones físicas.
Acceso físico
DARSE CUENTA
Es posible que personal no autorizado cause daños significativos o una configuración incorrecta de equipos
del usuario final. Proteger contra todo uso no autorizado, intencionado o accidental.
La seguridad física es una parte importante de cualquier programa de seguridad y es fundamental para
proteger el sistema. Restringir el acceso físico a fin de proteger los activos de usuario. Eso se aplica a todos los
sistemas utilizados dentro de las instalaciones.
Manual de instalación 7
Antes de comenzar Manual de instalación
Agosto 2020 MMI-20077216
1.3 Documentación relacionada
Encontrará toda la documentación del producto en el DVD de documentación incluido en el paquete del
producto o en www.emerson.com.
Para obtener más información, consulte cualquiera de estos documentos:
• Hoja de datos del producto 5700 de Micro Motion
• Transmisores 5700 de Micro Motion para PROFIBUS-PA: Manual de configuración y utilización
• Directriz de instalación y usuario de PROFIBUS-PA
• Manual de instalación del sensor
8 Transmisores Micro Motion 5700 para PROFIBUS PA
Manual de instalaci
MMI-20077216 Agosto 2020
ón Planificación
2 Planificación
2.1 Lista de verificación de la instalación
□ Si es posible, instale el transmisor en una ubicación donde se evite la exposición directa a la luz del sol. Los
límites ambientales para el transmisor pueden estar más restringidos por las aprobaciones de áreas
clasificadas.
□ Si piensa montar el transmisor en un área clasificada:
ADVERTENCIA
— Verifique que el transmisor tenga la aprobación de áreas clasificadas adecuada. Cada transmisor
tiene una etiqueta de aprobaciones para áreas clasificadas pegada a la carcasa.
— Asegúrese de que cualquier cable utilizado entre el transmisor y el sensor cumpla con los
requerimientos de áreas clasificadas.
— Para instalaciones ATEX/IECEx, siga estrictamente las instrucciones de seguridad de la
documentación de aprobaciones de ATEX/IECEx disponible en el DVD de la documentación de
productos incluido en el paquete del producto o en www.emerson.com.
□ Compruebe que tenga el cable apropiado y las piezas de instalación de cable requeridas para su
instalación. Para el cableado entre el transmisor y el sensor, verifique que la longitud máxima del cable no
supere los 305 m.
□ Asegúrese de usar estos cables para las distintas conexiones:
— Un cable PROFIBUS-PA certificado para terminales PROFIBUS-PA
— Un cable de instrumentación de par trenzado apantallado con hilo de drenaje para todas las conexiones
de salida
□ Puede montar el transmisor en cualquier orientación siempre y cuando las aberturas del conducto o el
indicador del transmisor no apunten hacia arriba.
Si instala el transmisor con las aberturas del conducto o el indicador del transmisor hacia arriba, existe el
riesgo de que entre humedad a la carcasa del transmisor, lo cual podría dañarlo.
A continuación se muestran ejemplos de posibles orientaciones para el transmisor.
Orientación recomendada
Orientaciones alternativas
□ Monte el medidor en una ubicación y orientación en las que se cumplan las siguientes condiciones:
— Que se tenga suficiente espacio libre para abrir la tapa de la carcasa del transmisor. Deben dejarse de
203 mm a 254 mm de holgura en los puntos de acceso del cableado.
— Que se proporcione libre acceso para conectar el cableado al transmisor.
Manual de instalación 9
Planificaci
Agosto 2020 MMI-20077216
— Que se proporcione libre acceso a todos terminales de cableado para la resolución de problemas.
ón Manual de instalación
2.2 Consideraciones adicionales para reacondicionar las instalaciones existentes
□ La instalación del transmisor puede requerir de 76 mm a 152 mm de cableado adicional para las
conexiones de entrada/salida y de energía. Esta longitud sería adicional a la del cableado actualmente
instalado. Confirme que tenga el cableado adicional necesario para la nueva instalación.
□ Antes de retirar el transmisor existente, asegúrese de registrar los datos de configuración para el
transmisor actualmente instalado. Durante el arranque inicial del transmisor recién instalado, se le pedirá
que configure el medidor mediante una configuración guiada.
Registre la siguiente información (si procede):
Variable Configuración
Etiqueta
Unidades de caudal másico
Unidades de caudal volumétrico
Unidades de densidad
Unidades de temperatura
Parámetros de calibración (para instalaciones de 9 hilos solamente)
Factor de calibración de caudal FCF (Calibración de caudal o Factor de calibración de caudal):
Factores de calibración de densidad — D1:
— D2:
— K1:
— K2:
— TC:
— FD:
Ajustes del bloque de funciones
Asignación de canal
L_Type
Escala XD (asignación de unidades de
ingeniería)
Dirección del dispositivo
Selección de identificación
2.3 Requisitos de alimentación
La entrada autoconmutada CA/CC reconoce automáticamente la tensión del suministro de energía:
• De 85 a 240 V CA, 50/60 Hz, 6 vatios típico, 11 vatios máximo
10 Transmisores Micro Motion 5700 para PROFIBUS PA
Manual de instalación Planificación
MMI-20077216 Agosto 2020
• De 18 a 100 V CC, 6 vatios típico, 11 vatios máximo
Nota
Para la alimentación de CC:
• En los requerimientos de energía se asume que hay un solo transmisor por cable.
• La fuente de alimentación debe proporcionar durante el arranque un mínimo de 1,5 amperios de corriente
a corto plazo por transmisor y la tensión no debe bajar por debajo de 18 V CC.
• La longitud y el diámetro del conductor del cable de energía debe ser calculado para que proporcione 18 V
CC como mínimo en los terminales de energía, a una corriente de carga de 0,7 amperios.
Fórmula de dimensionamiento de cables
M = 18V + (R × L × 0,5 A)
• M: tensión del suministro de energía mínimo
• R: resistencia del cable (en Ω/ft)
• L: longitud del cable (en ft)
Resistencia típica del cable de alimentación a 20,0 °C
Calibre del hilo Resistencia
14 AWG 0,0050 Ω/ft
16 AWG 0,0080 Ω/ft
18 AWG 0,0128 Ω/ft
20 AWG 0,0204 Ω/ft
2,5 mm
1,5 mm
1,0 mm
0,75 mm
0,50 mm
2
2
2
2
2
0,0136 Ω/m
0,0228 Ω/m
0,0340 Ω/m
0,0460 Ω/m
0,0680 Ω/m
2.3.1 Longitudes de cable máximas entre el sensor y el transmisor
La longitud máxima del cable entre el sensor y el transmisor que se instalan por separado se determina según
el tipo de cable.
Tipo de cable
Micro Motion, montaje remoto de 4
hilos
Calibre del hilo Longitud máxima
No aplicable • 305 m sin aprobación Ex
• 152 m con sensores clase IIC
• 305 m con sensores clase IIB
Micro Motion, montaje remoto de 9
hilos
Cable de 4 hilos suministrado por el
usuario
Manual de instalación 11
No aplicable 18 m
V CC 0,326 mm² 91 m
V CC 0,518 mm² 152 m
Planificación Manual de instalación
Agosto 2020 MMI-20077216
Tipo de cable Calibre del hilo Longitud máxima
V CC 0,823 mm² 305 m
RS-485 0,326 mm² o mayor 305 m
12 Transmisores Micro Motion 5700 para PROFIBUS PA
Manual de instalación Montaje y cableado del sensor
MMI-20077216 Agosto 2020
3 Montaje y cableado del sensor
3.1 Montaje y cableado del sensor para transmisores de
montaje integrado
No existen requerimientos de montaje adicionales para transmisores integrados, y no es necesario conectar
cableado entre el transmisor y el sensor.
3.2 Montaje de transmisores
Hay dos opciones de montaje de transmisores:
• Monte el transmisor a una pared o superficie plana.
• Monte el transmisor a un poste de instrumentos.
3.2.1 Montaje del transmisor en una pared o superficie plana
Requisitos previos
• Micro Motion recomienda elementos de fijación de 8 mm – 1,25 mm que puedan soportar el entorno del
proceso. Micro Motion no suministra pernos o tuercas como parte de la oferta estándar (hay pernos y
tuercas de propósito general disponibles en forma opcional).
• Compruebe que la superficie esté plana y rígida, que no vibre ni se mueva excesivamente.
• Confirme que tenga las herramientas necesarias y que el kit de montaje se envíe con el transmisor.
Procedimiento
1. Conecte el soporte de montaje al transmisor y apriete los tornillos con un par de entre 9,04 N m y
10,17 N m.

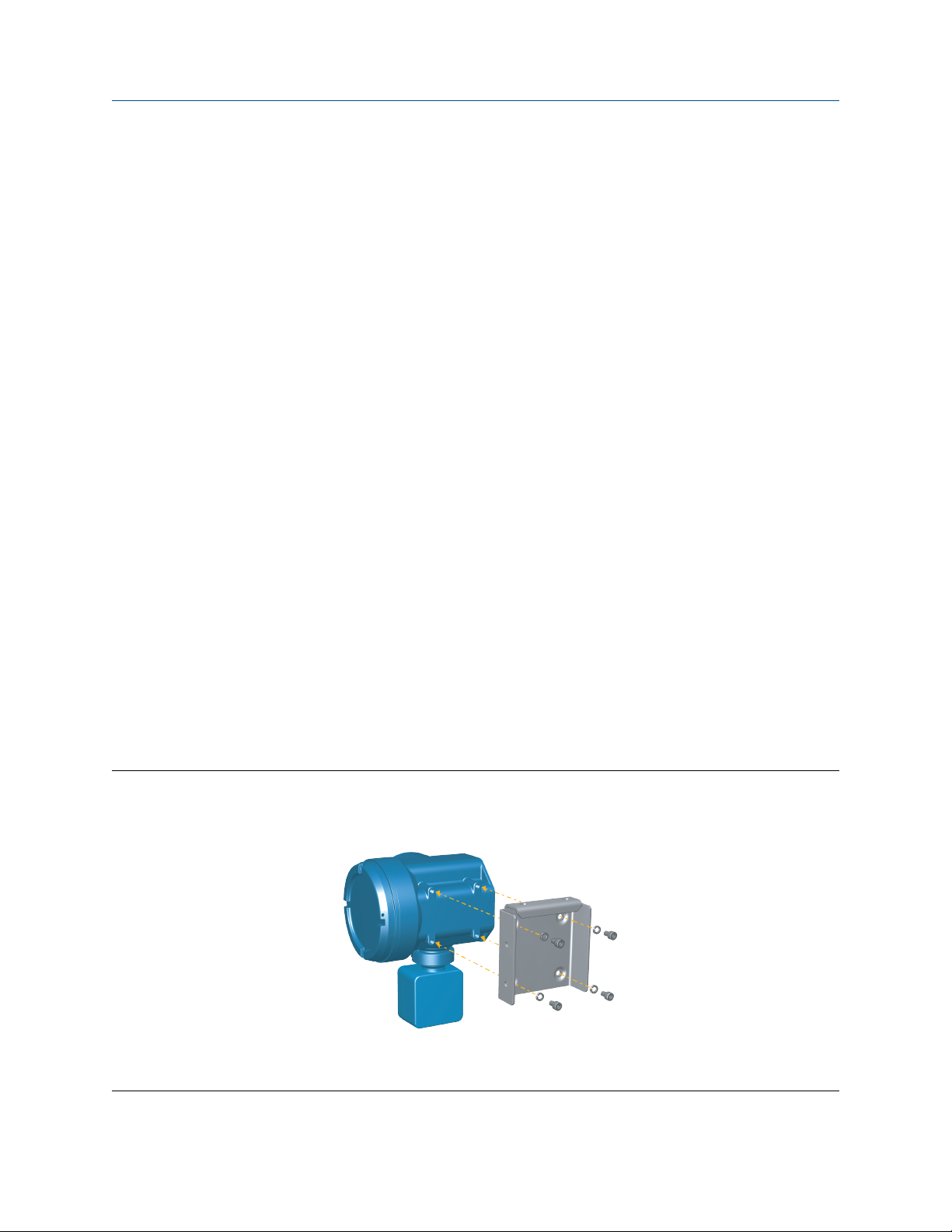

Figura 3-1: Soporte de montaje a transmisor de aluminio
Manual de instalación 13
Montaje y cableado del sensor Manual de instalación
Agosto 2020 MMI-20077216
Figura 3-2: Soporte de montaje a transmisor de acero inoxidable
2. Para instalaciones de montaje en pared, asegure el soporte de montaje a la superficie preparada.
Figura 3-3: Soporte de montaje en pared y dimensiones para un transmisor de aluminio
A. 71 mm
B. 71 mm
14 Transmisores Micro Motion 5700 para PROFIBUS PA
Manual de instalación Montaje y cableado del sensor
MMI-20077216 Agosto 2020
Figura 3-4: Soporte de montaje en pared y dimensiones para un transmisor de acero inoxidable
A. 190,8 mm
B. 93,2 mm
3. Para transmisores de aluminio, coloque y fije el soporte de montaje del transmisor al soporte de
montaje fijado a la pared o al poste de instrumentos.
Figura 3-5: Montaje y fijación de un transmisor de aluminio al soporte de montaje
Consejo
Para asegurar que los orificios del soporte de montaje estén alineados, inserte todos los pernos de fijación en
su lugar antes de apretar.
Manual de instalación 15
Loading...
