Transmetteur 3500
(non MVD) ou
Satellite 3300

Notice d’installation pour
montage en rack

Pour une aide technique en ligne, consultez notre système
EXPERT

parler à un technicien, appelez votre centre de service le plus
proche :

• En France, appelez le 01 49 79 74 96 ou,
gratuitement, le 0800 917 901

™ sur internet à www.expert2.com. Si vous désirez

2

• En Suisse, appelez le 041 768 6111

• En Belgique, appelez le 02 716 77 11

• Aux Etats-Unis, appelez le 1-800-522-MASS
(1-800-522-6277)

• Au Canada et en Amérique Latine, appelez le
[phone]

• En Asie, appelez le (65) 6770-8155

Micro Motion

TM

AVANT DE COMMENCER

Ce guide condensé explique les principes de base d’installation de la
station d’exploitation Micro Motion

®

Modèle 3300 ou 3500 dans un rack

19 pouces (486,2 mm).

Pour plus d’informations sur les applications de sécurité intrinsèque,
consulter le guide d’installation Micro Motion ATEX, UL ou CSA.

Pour des informations complètes sur la configuration, l’entretien et le
diagnostic des pannes, consulter le manuel d’instructions qui a été livré
avec la station d’exploitation.

AVERTISSEMENT

Une installation défectueuse dans une zone
dangereuse peut provoquer une explosion.

Pour les installations en atmosphère explosive, consulter
le guide d’installation Micro Motion ATEX, UL ou CSA
livré avec la station d’exploitation ou disponible sur le site
internet de Micro Motion.

AVERTISSEMENT

Certaines tensions peuvent occasionner des
blessures graves, voire mortelles.

Installer la station d’exploitation et effectuer tous les
câblages avant de mettre sous tension.

ATTENTION

Une mauvaise installation peut engendrer des erreurs
de mesure ou une défaillance du débitmètre.

Suivre attentivement toutes les instructions afin de
garantir le bon fonctionnement de la station d’exploitation.

©2003, Micro Motion, Inc. Tous droits réservés. Micro Motion est une marque déposée de Micro Motion, Inc. Les logos
Micro Motion et Emerson sont des marques de Emerson Electric Co. Toutes les autres marques appartiennent à leurs
propriétaires respectifs.

1

Installations au sein de l’Union Européenne

Ce produit Micro Motion est conforme à toutes les directives
européennes en vigueur s’il est installé conformément aux instructions de
cette notice. Pour connaître la liste des directives qui s’appliquent à ce
produit, consulter la déclaration de conformité CE.

La déclaration de conformité CE et le manuel contenant les instructions
et schémas d’installation ATEX sont disponibles sur internet à
www.micromotion.com/atex ou en contactant votre centre de service
Micro Motion.

Kit d’installation

Le kit d'installation d'un Modèle 3300 ou 3500 destiné à être monté dans
un rack comporte les pièces suivantes :

• Un connecteur DIN 41612 type D pour le câblage des entrées/sorties,
avec cosses à souder ou bornes à vis

• Un connecteur DIN 41612 type D doté de détrompeurs pour le
raccordement du câble du capteur, avec cosses à souder ou bornes à
vis (uniquement avec le transmetteur 3500)

• Un connecteur enfichable pour le câblage de l’alimentation

• Quatre (Modèle 3300) ou six (Modèle 3500) vis M2,5 x 8 à tête
fendue tronconique, pour fixer les connecteurs au rack

Etape 1. Choix de l’emplacement

Choisir un endroit approprié pour l’installation en fonction des
contraintes suivantes.

Environnement

La température ambiante doit être comprise entre –20 et +60 °C.

Si plusieurs Modèles 3300/3500 sont installés dans un même rack, il doit
y avoir un espace de 1 HE entre chaque étage afin d’assurer une bonne
ventilation. Voir la figure 1, page 3.

2

Figure 1. Espacement requis pour une bonne ventilation

1 HE = 44,5 mm

3 HE

1 HE

3 HE

1 HE

3 HE

Dimensions

Le Modèle 3300/3500 a les dimensions suivantes (voir la figure 2,
page 4) :

• Hauteur : 128 mm (3 HE)

• Largeur : 142 mm (28 TE)

• Profondeur : 160 mm

Le Modèle 3300/3500 est conforme à la norme DIN 41494, 5

e

partie
(IEC 297-3) pour montage dans un rack 19” (486,2 mm). Un maximum
de trois appareils peuvent être installés côte à côte. Voir la figure 1.

3

Figure 2. Dimensions pour montage en rack

1 HE =44,5 mm
1 TE = 5,1 mm

Dimensions

en mm

3 HE

122,5

Rack 19” (486,2 mm) conforme aux normes DIN 41494, 5e partie, et IEC 297-3.
Non fourni avec le Modèle 3300/3500

Rail de fixation des borniers, conforme

aux normes DIN 41612 et IEC 603-2

Non fourni avec le Modèle 3300/3500

Plaque signalétique

de certification

25 TE

142,2

28 TE

Bornier à vis (en option)

4 x M2.5x11

128,5

Ecran de
sécurité
intrinsèque
(Modèle
3500
uniquement

25,4

169,9

186,7

200,6

216,2)

Longueur du câble de liaison

La longueur maximum du câble reliant le Modèle 3500 au capteur est
300 mètres.

La longueur maximum du câble de raccordement de l’entrée impulsions
du Modèle 3300 à un transmetteur est 150 mètres.

4

Etape 2. Installation des rails de guidage et des connecteurs

Rails de guidage

La position des rails de guidage et des connecteurs est indiquée à la
figure 3, page 6. L’écartement des rails doit être de 27 TE (par exemple
un rail à 1 TE et l’autre à 28 TE).

Connecteurs

La station d’exploitation est livrée avec un connecteur à cosses ou à vis
pour le raccordement des entrées/sorties, un connecteur à cosses ou à vis
avec dispositif détrompeur pour le raccordement du capteur (Modèle
3500 uniquement), et un connecteur à vis pour le câblage de
l’alimentation.

Installer et visser les connecteurs à l’aide des vis M2,5x8 fournies sur les
montants arrières du rack en travaillant depuis l’avant du rack :

1. Prendre l’axe central des rails de guidage comme point de référence

et se référer à la figure 3, page 6.

2. Installer le connecteur des entrées/sorties à une distance de 4TE à

droite de l’appareil adjacent dans le rack ou par rapport au bord
gauche du rack.

3. (Modèle 3500 uniquement) Placer le connecteur de raccordement au

capteur (celui doté d’un dispositif détrompeur) à une distance de 16TE
à droite de l’appareil adjacent dans le rack ou du bord du rack.

4. Installer le connecteur de l’alimentation à une distance de 25 TE à

droite de l’appareil adjacent dans le rack ou par rapport au bord
gauche du rack.

5

Figure 3. Position des rails de guidage et des connecteurs

Installer et visser les bornier à partir de
l’avant du rack .

• Le Modèle 3500 a six vis M2.5x8 et
trois connecteurs.

• Le Modèle 3300 a quatre vis M2.5x8 et
deux connecteurs.

Avant

Connecteur des entrées/sorties, situé à

4 TE à droite de l’appareil adjacent ou

du bord gauche du rack

Espacement des rails de guidage : 27 TE ;
par exemple un rail à 1 TE et l’autre à 28 TE

Arrière

Connecteur de l’alimentation situé à
25 TE à droite de l’appareil adjacent
ou du bord gauche du rack

Connecteur de raccordement au
capteur, situé à 16 TE à droite de
l’appareil adjacent ou du bord gauche
du rack (Modèle 3500 uniquement)

Dispositif détrompeur
sur le bornier de
raccordement au
capteur

M2,5x8

Etape 3. Installation du Modèle 3300/3500 dans le rack

1. Placer le Modèle 3300/3500 dans l’alignement des rails de guidage.

2. Insérer l’appareil dans le rack. S’assurer que les broches font bien
contact avec les connecteurs à l’arrière de l’appareil.

3. Fixer la face avant du Modèle 3300/3500 au rack à l’aide des quatre
vis imperdables fournies.

6

Etape 4. Raccordement des entrées et des sorties

Raccorder les fils des entrées et sorties aux bornes appropriées du bornier
des entrées/sorties (voir la figure 3, page 6). Pour le repérage des bornes,
consulter la carte qui se trouve dans la pochette située sur la face
supérieure de l'appareil (illustrée à la figure 4) et le tableau 1.

• Utiliser des paires torsadées blindées ayant des conducteurs de section
comprise entre 0,25 et 1,5 mm

2

.

• Raccorder le blindage des paires à la terre en un point unique.

Tableau 1. Repérage du connecteur des entrées / sorties

Numéros des bornes Désignation

c 2+ a 2 – Sortie 4-20 mA primaire

c 4 + a 4 – Sortie 4-20 mA secondaire

c 6 + a 6 – Entrée impulsions

c 8 + a 8 – Entrée TOR 1

c 10 + a 10 – Entrée TOR 2

c 12 + a 12 – Sortie impulsions

c 14 + a 14 – Sortie TOR 1

c 16 + a 16 – Sortie TOR 2

c 18 + a 18 – Sortie TOR 3

c 32 (ligne B) a 32 (ligne A) Sortie RS-485

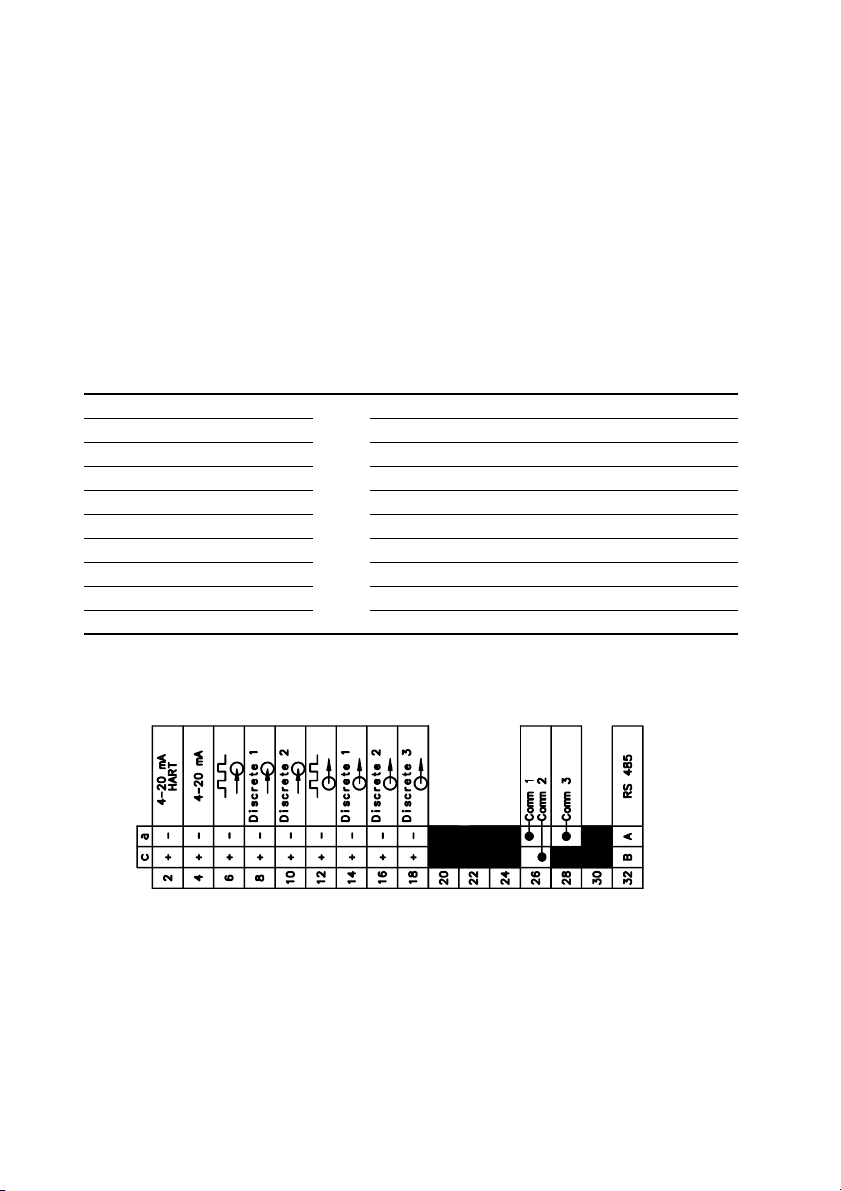

Figure 4. Carte de repérage des entrées/sorties

7

Etape 5. Raccordement du transmetteur 3500 au capteur

Pour raccorder le transmetteur Modèle 3500 à un capteur Micro Motion,
procéder comme suit. Si vous installez un Modèle 3300 cette étape n’est
pas nécessaire.

1. Identifier les éléments illustrés à la figure 5.

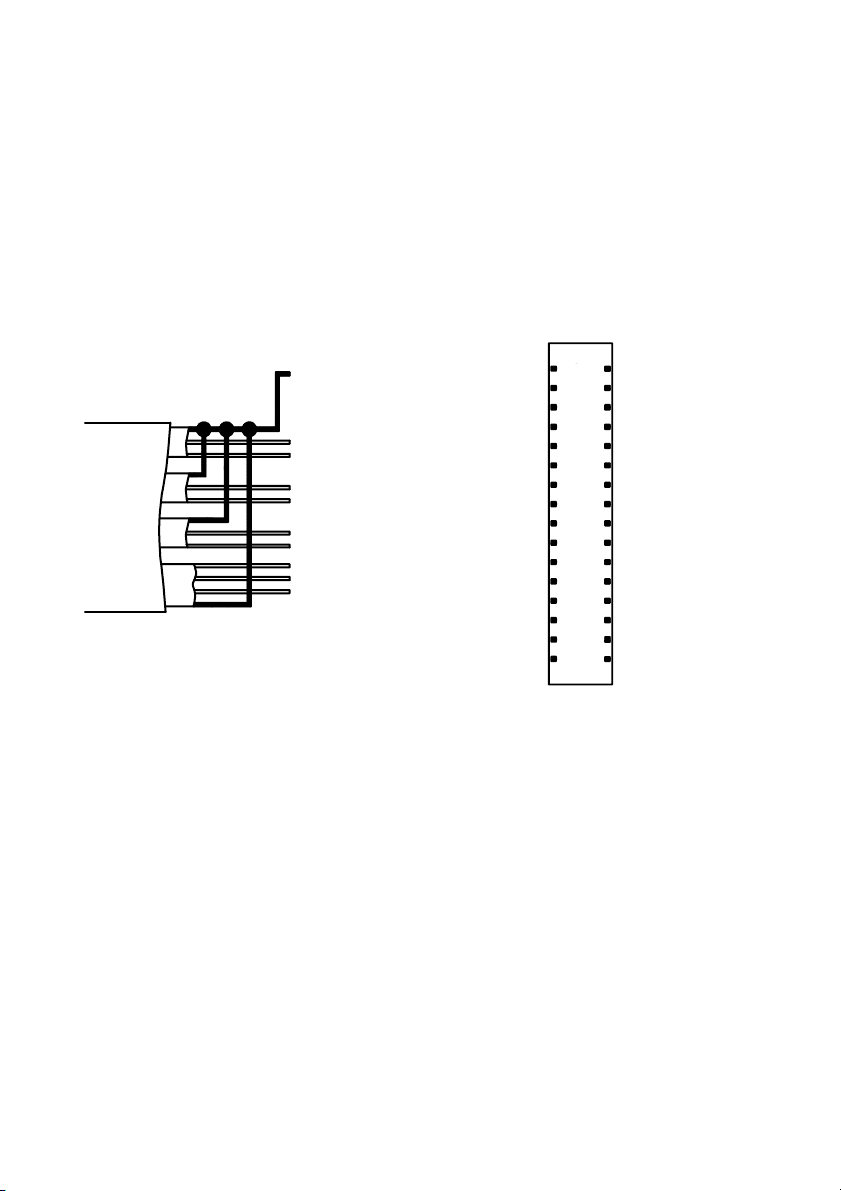

Figure 5. Raccordement du câble du capteur au Modèle 3500

Câble 9 conducteurs du capteur

Bornes de raccordement au capteur

Modèle 3500

(voir la figure 3, page 6)

Noir (blindage de
tous les faisceaux)

marron
rouge

vert
blanc

bleu
gris

orange
jaune
violet

marron

jaune

violet

vert

bleu

c

2

a

c

4

a

6

a

8

a

1

a

0

a

1

a

2

a

1

a

4

a

1

a

6

a

1

a

8

a

2

a

0

a
2
2
2
4
2
6

noir (blindages)
orange
blanc
gris
rouge

c
c
c
c
c
c
c
c
c
c
c
c
c
c

2. Préparer le câble suivant les instructions du manuel Micro Motion
intitulé Préparation et installation du câble à 9 fils des débitmètres
Micro Motion.

3. S’assurer que le câble est blindé sur 360° entre le transmetteur et la
boîte de jonction du capteur. Ce blindage peut se faire de deux
façons :

• à l’aide d’un conduit métallique

• à l’aide d’un câble blindé ou armé

Consulter le manuel de préparation du câble pour plus de détails.

8

4. Raccorder le câble côté capteur :

a. Couper les blindages individuels des faisceaux à ras la gaine.

b. Raccorder les conducteurs dans la boîte de jonction du capteur et

serrer les vis des bornes pour maintenir les fils en place.

Pour le repérage des bornes du capteur, consulter le manuel
d’installation du capteur ou le manuel intitulé Préparation et
installation du câble à 9 fils des débitmètres Micro Motion.

5. Raccorder le câble côté transmetteur :

a. Raccorder les fils du câble du capteur aux bornes appropriées.

Pour identifier les bornes, voir la figure 5, page 8. Aucune partie
dénudée ne doit rester exposée.

b. Si un câble blindé ou armé est utilisé, raccorder la tresse du câble

à la borne située à l’arrière de l’appareil, tel que décrit dans le
manuel Micro Motion intitulé Préparation et installation du câble
à 9 fils des débitmètres Micro Motion.

Etape 6. Raccordement de l’alimentation

ATTENTION

Une mauvaise installation des câbles peut entraîner
une panne de l’appareil ou des erreurs de mesure.

• Ne pas installer le câble d'alimentation dans le même
chemin de câble ou conduit que les câbles des
entrées/sorties.

• Couper l’alimentation avant d’installer la station
d’exploitation.

• S’assurer que la tension d'alimentation correspond à la
tension indiquée sur les bornes de raccordement de
l’alimentation. Voir la figure 6, page 10.

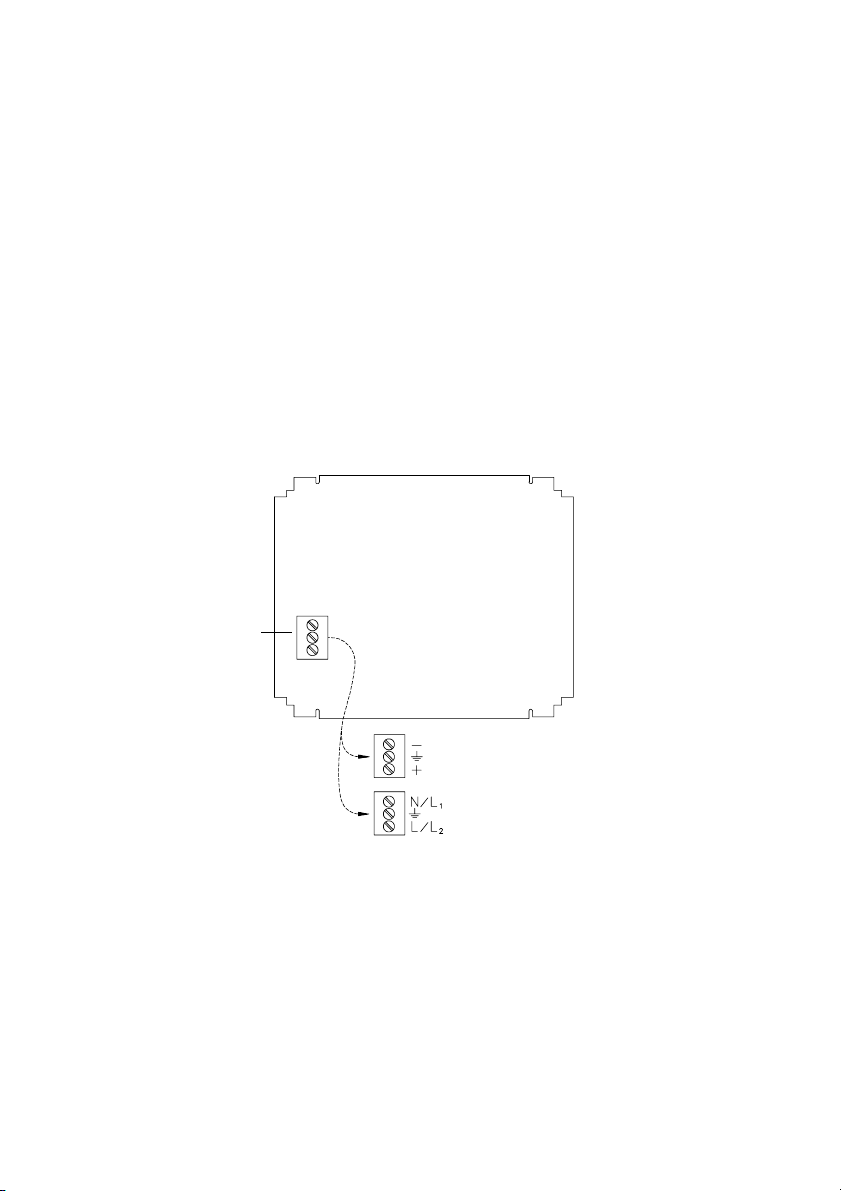

Pour raccorder l’alimentation, consulter la figure 6, page 10, et procéder
comme suit :

1. Les conducteurs doivent avoir une section comprise entre 0,75 et
2,5 mm

2

.

9

2. Raccorder le fil de terre de l’alimentation :

• Connecter le fil de terre de l’alimentation à la borne centrale du

connecteur de l’alimentation.

• Raccorder le fil de terre de l’alimentation directement à la terre.

• Le câblage à la terre doit être aussi court que possible.

• L'impédance du fil de terre doit être inférieure à 1 ohm

3. Raccorder les fils de l’alimentation aux bornes inférieure et
supérieure.

Pour que l'installation soit conforme à la directive européenne
73/23/CEE sur les basses tensions, un interrupteur d'alimentation doit
être placé à proximité immédiate de l'appareil.

Figure 6. Bornes d’alimentation

Bornes de

l’alimentation

10

Repérage des bornes pour une
alimentation à courant continu

Repérage des bornes pour une
alimentation à courant alternatif

©2003, Micro Motion, Inc. Tous droits réservés. P/N 3300770, Rev. C

*3300770*

Consultez l’actualité Micro Motion sur internet : www.micromotion.com

Micro Motion France

Emerson Process Management
S.A.S.
14, rue Edison - BP 21
69671 Bron Cedex
France
T [phone]

0800 917 901
F [phone]
www.emersonprocess.fr

Micro Motion Suisse

Emerson Process Management AG
Blegistraße 21
CH-6341 Baar-Walterswil
Suisse
T [phone]
F [phone]
www.emersonprocess.ch

Micro Motion Europe

Emerson Process Management
Wiltonstraat 30
3905 KW Veenendaal
The Netherlands
T [phone]
F [phone]

Micro Motion Inc. USA

Worldwide Headquarters

7070 Winchester Circle
Boulder, Colorado 80301
T [phone]

[phone]

F [phone]

Micro Motion

TM

Micro Motion Belgique

Emerson Process Management nv/sa
De Kleetlaan
1831 Diegem
Belgique
T [phone]
F [phone]
www.emersonprocess.be

Micro Motion Asia

Emerson Process Management
1 Pandan Crescent
Singapore 128461
Republic of Singapore
T (65) 6777-8211
F (65) 6770-8003

Micro Motion Japan

Emerson Process Management
Shinagawa NF Bldg. 5F
1-2-5, Higashi Shinagawa
Shinagawa-ku
Tokyo 140-0002 Japan
T (81) 3 5769-6803
F (81) 3 5769-6843
