Micro Motion Transmetteur 3500 MVD ou Satellite 3300-Quick Reference Guide FRENCH Quick Reference Guide [fr]

Manuel d’installation

20000886, rév. BA

Février 2015

Transmetteur Micro Motion® modèle 3500
(MVD) ou contrôleur modèle 3300

Manuel d’installation pour montage sur panneau

Informations sur la sécurité et les certifications

Ce produit Micro Motion est conforme à toutes les directives européennes en vigueur s’il est installé conformément aux instructions
de ce manuel. Pour connaître la liste des directives qui s’appliquent à ce produit, consulter la déclaration de conformité CE.
La déclaration de conformité CE et le manuel contenant les instructions et schémas d’installation ATEX sont disponibles à l’adresse

www.micromotion.com ou en contactant votre centre de service Micro Motion.

Les informations concernant les appareils conformes à la directive Équipements Sous Pression sont disponibles sur Internet à l’adresse

www.micromotion.com/documentation.

Pour une installation en atmosphère explosive en Europe, se référer à la norme EN 60079-14 en l’absence de norme nationale.

Informations complémentaires

Les spécifications complètes du produit se trouvent dans la fiche de spécifications. Pour les informations relatives au diagnostic
des dysfonctionnements, consulter le manuel de configuration du transmetteur. Les fiches de spécifications et les manuels sont
disponibles sur le site Internet de Micro Motion à l’adresse www.micromotion.com/documentation.

Réglementation pour le retour de produits

Les procédures de Micro Motion doivent être suivies lors du retour d’un appareil. Ces procédures assurent le respect de la
réglementation relative au transport de produits et la sécurité des employés de Micro Motion. Les instruments non conformes
à ces exigences ne seront pas acceptés.

Pour connaître la procédure à suivre et obtenir les formulaires nécessaires, contacter notre service d’assistance en ligne sur

www.micromotion.com, ou le service clientèle de Micro Motion par téléphone.

Service après-vente de Micro Motion

e-mail:

• Monde: [e-mail]

• Asie-Pacifique: [e-mail]

Téléphone:

Amérique du Nord et du Sud Europe et Moyen-Orient Asie-Pacifique

États-Unis 800-522-6277 Royaume-Uni 0870 240 1978 Australie 800 158 727
Canada [phone] Pays-Bas [phone] Nouvelle-Zélande 099 128 804
Mexique [phone] France 0800917901 Inde 800 440 1468
Argentine [phone] Allemagne 0800 182 5347 Pakistan 888 550 2682
Brésil [phone] Italie 8008 77334 Chine [phone]
Venezuela [phone] Europe centrale et de l’Est [phone] Japon [phone]

Russie/CEI [phone] Corée du Sud [phone]
Égypte 0800 000 0015 Singapour [phone]
Oman 800 70101 Thaïlande 001 800 441 6426
Qatar 431 0044 Malaisie 800 814 008
Koweït 663 299 01
Afrique du Sud 800 991 390
Arabie saoudite 800 844 9564
EAU 800 0444 0684

Table des matières

Chapitre 1 Préparation.................................................................................................................. 5

1.1 Kit d’installation..................................................................................................................... 5

1.2 Choix de l’emplacement ........................................................................................................ 6

1.3 Longueurs de câble ................................................................................................................ 8

1.4 Installation du modèle 3300/3500 sur le panneau.................................................................. 9

Chapitre 2 Montage ...................................................................................................................... 11

2.1 Montage de la platine processeur .......................................................................................... 11

Chapitre 3 Raccordement.............................................................................................................. 13

3.1 Raccordement des entrées et des sorties ............................................................................... 13

3.2 Raccordement du transmetteur 3500 au capteur................................................................... 16

3.3 Raccordement du capteur à la platine processeur déportée ................................................... 24

3.4 Raccordement de l’alimentation............................................................................................ 25

Manuel d’installation 3

4 Transmetteur modèle 3500 ou Satellite modèle 3300 — montage sur panneau

1Préparation

Ce manuel d’installation explique les principes de base d’installation de la station
d’exploitation Micro Motion modèle 3300 ou modèle 3500 MVD.

Pour obtenir de plus amples informations sur les applications de sécurité intrinsèque,
se reporter aux documents de certification de Micro Motion.

Pour obtenir des instructions complètes sur la configuration, la maintenance et l’entretien,
se reporter au manuel d’instructions livré avec le transmetteur.

AVERTISSEMENT!

Une installation défectueuse en zone dangereuse peut provoquer une explosion.

Pour les installations en atmosphère explosive, se référer à la documentation de certification
Micro Motion livrée avec la station d’exploitation ou disponible sur le site internet de Micro Motion.

AVERTISSEMENT!

Certaines tensions peuvent occasionner des blessures graves, voire mortelles.

Installer la station d’exploitation et effectuer tous les câblages avant de mettre sous tension.

Préparation

ATTENTION!

Une installation défectueuse peut entraîner des erreurs de mesure ou une défaillance du
débitmètre. Suivre toutes les instructions.

1.1 Kit d’installation

Le kit d’installation comprend un cadre chanfreiné, un châssis, deux supports de montage
avec vis, un connecteur d’alimentation et une attache pour le câble d’alimentation.
Consulter la Figure 1-1.

La station d’exploitation s’insère dans une découpe carrée de 138 mm. L’épaisseur du
panneau doit être comprise entre 2 et 13 mm. Le cadre chanfreiné assure l’étanchéité avec
un degré de protection IP65 entre le panneau et le boîtier de la station d’exploitation.
Consulter la Figure 1-1.

Le kit d’installation comprend également :

• Un bornier à vis montés sur un support métallique. Consulter la Figure 3-2.

• Des câbles E/S et des connecteurs. Consulter la Figure 3-3.

Manuel d’installation 5

Préparation

Bornier d’alimentation

Attache du câble d’alimentation

2 x supports de montage avec vis

Châssis

Cadre chanfreiné

Épaisseur du panneau :
2 mm minimum
13 mm maximum

Figure 1-1 : Kit d’installation pour montage sur panneau

1.2 Choix de l’emplacement

Choisir l’emplacement du transmetteur en fonction des contraintes décrites ci-dessous.

1.2.1 Environnement

Installer le modèle 3300 ou le modèle 3500 là où la température ambiante est comprise
entre - 20 et + 60°C.

1.2.2 Dimensions

Modèle Schéma dimensionnel

Borniers à vis Figure 1-2
Câbles E/S Figure 1-3

Consulter la Figure 3-1 et la Figure 3-3 pour des illustrations comparatives des borniers à vis
et des câbles E/S.

6 Transmetteur modèle 3500 ou Satellite modèle 3300 — montage sur panneau

Figure 1-2 : Dimensions de montage sur panneau avec borniers à vis

114

165

Cadre chanfreiné

Panneau

152

Plaque signalétique

de certification

Châssis

Écran de sécurité intrinsèque

(Modèle 3500 uniquement)

197

12

216

152

mm

170

165

Cadre

chanfreiné

Panneau

152

170

Rayon de courbure

minimal : 108 mm

Plaque signalétique

de certification

12

222

135

Châssis

152

mm

Préparation

Figure 1-3 : Dimensions de montage sur panneau avec câbles E/S

Manuel d’installation 7

Préparation

Modèle 3500

Câble à 4fils

Capteur

Platine processeur
(standard ou avancée)

Capteur

Boîte de jonction

Câble à 9fils

Câble à 4fils

Modèle 3500

Platine processeur
(standard uniquement)

1.3 Longueurs de câble

La distance maximale du câble de liaison entre le capteur et le transmetteur 3500 dépend
du type d’installation et du type de câble :

Type d’installation Longueur maximale du câble

4-Transmetteur déporté à quatre fils Consulter la Figure 1-4 et le Tableau 1-1 pour la longueur

Platine processeur déportée avec
transmetteur déporté

Si le satellite modèle 3300 est associé à un transmetteur, la longueur maximale du câble
reliant la sortie impulsions du transmetteur et l’entrée impulsions du modèle 3300 est de
150 mètres.

Figure 1-4 : Transmetteur déporté à quatre fils

maximale du câble à 4 fils
Consulter la Figure 1-5 et le Tableau 1-1 pour la longueur

maximale du câble à 4 fils et du câble à 9 fils

Figure 1-5 : Platine processeur déportée avec transmetteur déporté

8 Transmetteur modèle 3500 ou Satellite modèle 3300 — montage sur panneau

Préparation

Étape 1

Étape 2

Étape 3

Étape 4

Tableau 1-1 : Longueur maximale du câble reliant le capteur au transmetteur

Type de câble Section des fils Longueur maximale

Câble à 4 fils Micro Motion Sans objet • 300m sans certification Ex

• 150m avec des capteurs

certifiés IIC

• 300m avec des capteurs

certifiés IIB

Câble à 9 fils Micro Motion Sans objet 20m
Câble 4 fils fourni par l’utilisateur Vcc 0,35 mm

Vcc 0,5mm
Vcc 0,8mm
RS-485 0,35mm2 ou plus 300m

2

2

2

90m
150m
300m

1.4 Installation du modèle 3300/3500 sur le panneau

Se reporter à la Figure 1-6 et effectuer les étapes suivantes :

1. Insérer le modèle 3300/3500 dans la découpe.

2. Faire glisser le châssis par-dessus le boîtier.

3. Emboîter les ergots des supports de montage dans les trous des rails latéraux du boîtier.

4. Serrer les vis uniformément à un couple de 1,13 à 1,38 N·m et s’assurer de l’étanchéité
entre le joint et le panneau.

Figure 1-6 : Procédure de montage sur le panneau

Manuel d’installation 9

Préparation

10 Transmetteur modèle 3500 ou Satellite modèle 3300 — montage sur panneau

Montage

Couvercle de la

platine processeur

Boîtier de

raccordement supérieur

Platine processeur

Boîtier de

raccordement inférieur

Couvercle inférieur

Support de montage

Platine processeur déportée

Platine processeur avancée déportée

2Montage

2.1 Montage de la platine processeur

Ne consulter cette section qu’en cas d’installation d’un transmetteur déporté avec platine
processeur ou platine processeur avancée déportées. Consulter la Figure 1-5. Si la platine
processeur est intégrée au capteur, passer directement à la Section 3.1.

La Figure 2-1 illustre les deux types de platine processeur et support de montage. À l’aide
du support de montage, monter la platine processeur sur un emplacement tel que les
longueurs maximum de câble indiquées à la Section 1.2 soient respectées.

Figure 2-1 : Composants de la platine processeur déportée et de la platine processeur avancée déportée

Manuel d’installation 11

Montage

12 Transmetteur modèle 3500 ou Satellite modèle 3300 — montage sur panneau

3 Raccordement

Connecteur non de sécurité intrinsèque des entrées/sorties

Connecteur de sécurité intrinsèque de raccordement au capteur
(Modèle 3500 uniquement)

Écran de sécurité intrinsèque

(Modèle 3500 uniquement)

Borniers à vis montés sur

un support métallique

Connecteur de câblage de borne de
câblage entrée/sortie

Bornier de raccordement au capteur
(Modèle 3500 uniquement)

3.1 Raccordement des entrées et des sorties

Si le modèle 3300 ou le modèle 3500 est doté de borniers à vis :

1. Enficher les borniers sur les connecteurs situés sur le panneau arrière du modèle 3300
ou du modèle 3500. Consulter la Figure 3-1. Serrer les vis imperdables pour fixer le
support sur le panneau arrière.

Figure 3-1 : Raccordement des borniers à vis

Raccordement

2. Raccorder les fils des entrées et sorties aux bornes correspondantes du bornier des
entrées/sorties. Consulter la carte située dans la pochette du panneau supérieur
(présentée à la Figure 3-2) et au Tableau 3-1.

• Utiliser un câble blindé à paires torsadées de 0,25 à 1,5mm

2

.

• Raccorder le blindage des paires à la terre en un point unique.

Figure 3-2 : Carte de repérage des entrées/sorties (bornier à vis)

Manuel d’installation 13

Raccordement

Connecteur non de sécurité intrinsèque des E/S

Connecteur de sécurité

intrinsèque de

raccordement au capteur

Borniers à vis montés sur un
support métallique

Connecteur de raccordement des E/S

Câble de raccordement au capteur

(Modèle 3500 uniquement)

Connecteur des E/S

Connecteur de

raccordement au capteur

(Modèle 3500 uniquement)

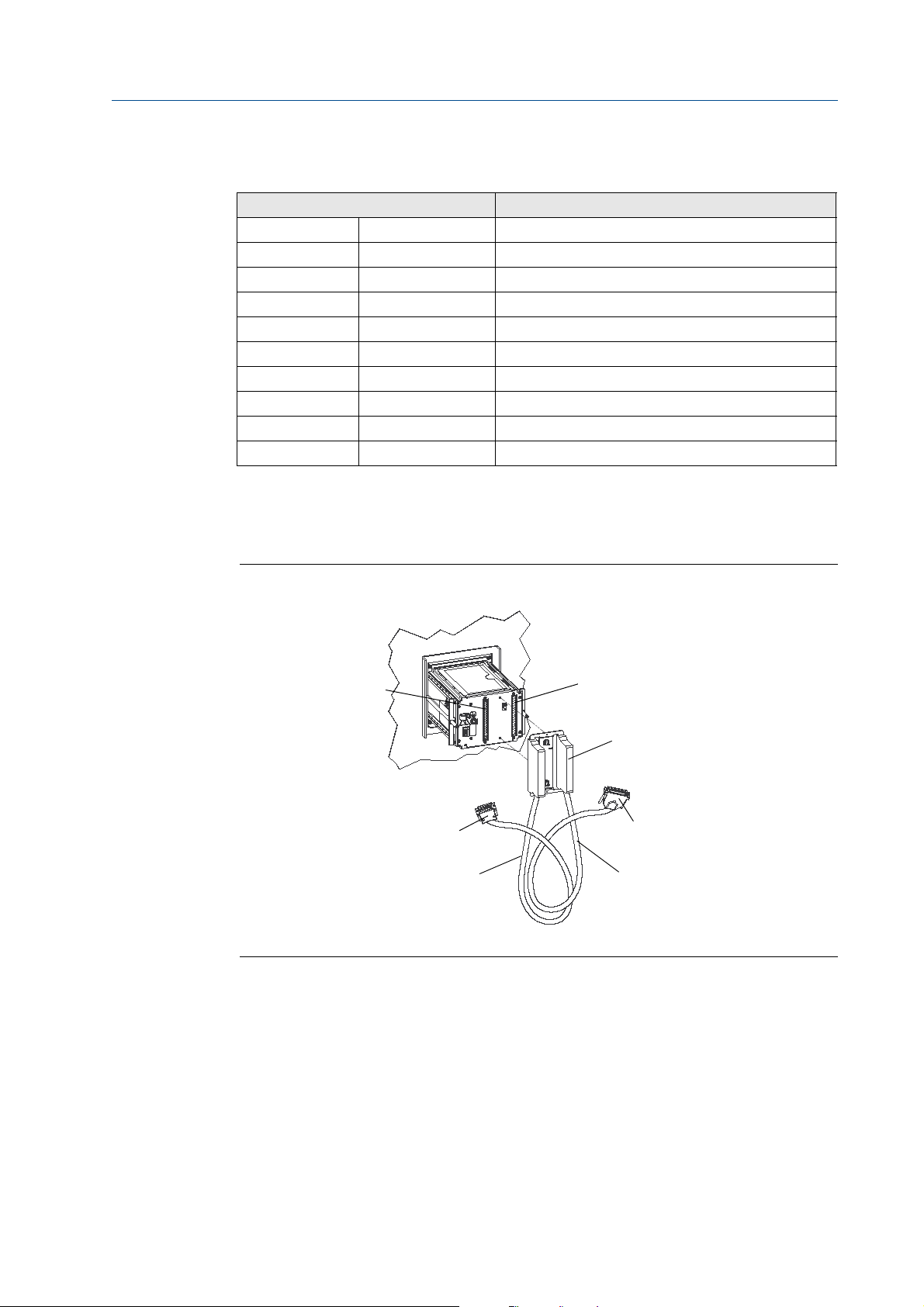

Tableau 3-1 : Bornes de câblage entrée/sortie des borniers à vis

Numéros des bornes Désignation

–

c 2 +

a 2

Sortie primaire 4-20mA/HART
c 4 + a 4 — Sortie secondaire 4-20mA
c 6 + a 6 — Entrée impulsions
c 8 + a 8 — Entrée TOR 1
c 10 + a 10 — Entrée TOR 2
c 12 + a 12 — Sortie impulsions
c 14 + a 14 — Sortie TOR 1
c 16 + a 16 — Sortie TOR 2
c 18 + a 18 — Sortie TOR 3
c 32 (ligne B) a 32 (ligne A) Sortie RS-485

3. Si le modèle 3300 ou le modèle 3500 est équipé de câbles E/S, enficher les borniers sur
les connecteurs situés sur le panneau arrière du modèle. Consulter la Figure 3-3.

4. Serrer les vis imperdables pour fixer le support sur le panneau arrière.

Figure 3-3 : Connecteurs et bornes pour câbles E/S

5. Monter le bloc de raccordement des E/S fourni sur un rail DIN.
Le bloc s’adapte à différents types de rails. Consulter la Figure 3-4.

6. Brancher le connecteur du câble des E/S sur le bloc de raccordement.

7. Serrer les vis imperdables pour fixer le connecteur sur le bloc de raccordement.

8. Raccorder les fils des E/S aux bornes correspondantes du bornier sur le bloc de
raccordement.

14 Transmetteur modèle 3500 ou Satellite modèle 3300 — montage sur panneau

Raccordement

Rail DIN type TS 15 Rail DIN type TS 32

Rail DIN type TS 35 x 7,5

77

229

Symbole

90

Câble des E/S

Connecteur

Borne de

raccordement des E/S

Rail DIN type TS 35 x 15

66

63

59

57

57

mm

Borne de

raccordement des E/S

Consulter l’étiquette apposée sur le bloc de raccordement. Consulter la Figure 3-5 et la

Figure 3-2.

• Utiliser un câble blindé à paires torsadées de 0,25 à 1,5mm

2

.

• Raccorder le blindage des paires à la terre en un point unique.

Une vis de masse située sur le bloc de raccordement permet d’assurer la continuité du
blindage des entrées/sorties avec le câble E/S. Le blindage du câble E/S n’est pas relié à
la masse du boîtier au niveau de la prise ou du connecteur.

Figure 3-4 : Étapes de montage du bloc de raccordement des E/S sur un rail DIN.

Figure 3-5 : Carte de repérage des E/S (sur le bloc de raccordement déporté)

Manuel d’installation 15

Raccordement

Tableau 3-2 : Repérage des E/S sur le bornier du bloc de raccordement déporté

Numéros des bornes Désignation

14 + 15 — Sortie primaire 4-20mA/HART
1 + 2 — Sortie secondaire 4-20mA
3 + 4 — Entrée impulsions
5 + 6 — Entrée TOR 1
7 + 8 — Entrée TOR 2
16 + 17 — Sortie impulsions
18 + 19 — Sortie TOR 1
20 + 21 — Sortie TOR 2
22 + 23 — Sortie TOR 3
24 (ligne B) 25 (ligne A) Sortie RS-485

3.2 Raccordement du transmetteur 3500 au capteur

• Cette étape n’est pas nécessaire pour l’installation du satellite du modèle 3300. Aller

àla Section 3.4.

• Pour connecter le transmetteur modèle 3500 à un capteur Micro Motion, suivre les

instructions de cette section.

3.2.1 Options d’installation

Le modèle 3500 peut être raccordé au capteur selon l’une ou l’autre des configurations
suivantes:

• Transmetteur déporté à 4 fils (requiert un câble à 4 fils). Consulter la Figure 1-4 et la

Section 3.2.2.

• Platine processeur et transmetteur déportés (requiert un câble à 4 fils et un câble à

9 fils). Consulter la Figure 1-5 et la Section 3.2.3.

3.2.2 Instructions de câblage pour les installations déportées
à4fils

1. Préparer le câble comme décrit dans la documentation du capteur.

2. Raccorder le câble à la platine processeur comme décrit dans la documentation du

capteur.

3. Pour raccorder le câble au transmetteur:

a. Identifier les 4 fils du câble.

Utiliser le câble à 4 fils fourni par Micro Motion. Ce câble est constitué d’une paire
de câbles de 0,75mm
câbles de 0,35 mm

b. Si le transmetteur est doté de borniers à vis, raccorder les quatre fils de la platine

processeur aux bornes correspondantes du transmetteur.

16 Transmetteur modèle 3500 ou Satellite modèle 3300 — montage sur panneau

2

(rouge et noir) pour la connexion Vcc, et d’une paire de

2

(vert et blanc) pour la connexion RS-485.

Consulter le Tableau 3-3 et la Figure 3-6 (platine processeur standard) ou la

Bornes de la platine

processeur

Câble à 4-fils

Pour la longueur maximale du câble:

Consulter le Ta ble au 1 -1

Vcc+

(rouge)

Vcc—

(noir)

RS-485B

(vert)

RS-485A

(blanc)

Câble fourni par Micro Motion

ou par l’utilisateur

Modèle 3500

Bornes de raccordement au capteur

Consulter la Figure 3-1

Vcc+

(rouge)

RS-485A

(blanc)

Vcc—

(noir)

RS-485B

(vert)

a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a

c
c
c
c
c
c
c
c
c
c
c
c
c
c
c
c

2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32

Figure 3-7 (platine processeur avancée).

• Ne pas laisser les fils dénudés exposés.

• Ne pas mettre à la terre le blindage, la tresse ou les fils de blindage au niveau du

transmetteur.

Tableau 3-3 : Raccordement du câble double paire aux bornes du transmetteur

Type de connecteur

Couleur

(1)

FonctionBorne Câble E/S

c 4 4 Rouge Vcc+
a 4 10 Noir Vcc—
c 6 7 Blanc RS-485A
a 6 3 Vert RS-485B

(1) Les couleurs de conducteur s’appliquent uniquement au câble double paire fourni par Micro Motion.

Figure 3-6 : Raccordement du câble double paire aux borniers à vis du modèle 3500
(platines processeur standard et déportées)

Raccordement

Manuel d’installation 17

Raccordement

Bornes de la platine

processeur

Câble à 4 fils

Longueur maximale du câble:

Consulter le Ta bleau 1-1

Câble fourni par Micro Motion

ou par l’utilisateur

Modèle 3500

Bornes de raccordement au capteur

Consulter la Figure 3-1

Vcc+

(rouge)

RS-485A

(blanc)

Vcc—

(noir)

RS-485B

(vert)

Vcc+ (rouge)

RS-485B (vert)

RS-485A (blanc)

Vcc- (noir)

a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a

c
c
c
c
c
c
c
c
c
c
c
c
c
c
c
c

2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32

Figure 3-7 : Raccordement du câble à 4fils au modèle 3500 – borniers à vis et platine
processeur ou platine processeur avancée déportées

18 Transmetteur modèle 3500 ou Satellite modèle 3300 — montage sur panneau

Figure 3-8 : Montage du bloc de raccordement du capteur sur rail DIN

68

TS 15 TS 32

TS 35 x 7,5 TS 35 x 15

229

57

58

63

66

mm

Bornier de raccordement

au capteur

Câble de raccordement au capteur

(fixé au modèle 3500)

Connecteur

77

Bornes de la platine

processeur

Câble à 4-fils

Longueur maximale du câble:

Consulter le Tabl eau 1-1

Vcc+

(rouge)

Vcc—

(noir)

RS-485B

(vert)

RS-485A

(blanc)

Câble fourni par Micro Motion

ou par l’utilisateur

Vcc+

(rouge)

RS-485A

(blanc)

Vcc—

(noir)

RS-485B

(vert)

Modèle 3500

Bornier pour câblage du capteur

installé sur rail DIN

Raccordement

Figure 3-9 : Raccordement du câble à 4fils aux câbles E/S du modèle 3500
(platines processeur standard et déportées)

Manuel d’installation 19

Raccordement

Bornes de la platine

processeur

Câble à 4-fils

Longueur maximale du câble:

Consulter le Ta ble au 1- 1

Câble fourni par Micro Motion

ou par l’utilisateur

Vcc+

(rouge)

RS-485A

(blanc)

Vcc—

(noir)

RS-485B

(vert)

Modèle 3500

Bornier pour câblage du

capteur installé sur rail DIN

RS-485B (vert)

RS-485A (blanc)

Vcc+ (rouge)

Vcc- (noir)

Figure 3-10 : Raccordement du câble à 4fils aux câbles E/S du modèle 3500
(platines processeur avancées et déportées)

3.2.3 Instructions de raccordement de la platine processeur
déportée et du transmetteur déporté

Cette procédure consiste de deux phases:

• Raccordement de la platine processeur déportée au transmetteur

• Raccordement du capteur à la platine processeur avancée déportée

Pour raccorder la platine processeur déportée au transmetteur:

1. Utiliser l’une des méthodes suivantes pour blinder le câblage:

Méthode d’installation Procédure

Câblage non blindé dans un tube métallique continu fournissant un
blindage de terminaison sur 360° pour le câblage situé à l’intérieur

En cas d’utilisation d’un presse-étoupe fourni par l’utilisateur avec un
câble blindé ou armé, terminer les fils de blindage dans le
presse-étoupe. Relier la tresse armée et les fils de blindage dans le
presse-étoupe.

Un presse-étoupe fourni par Micro Motion au boîtier de la platine
processeur

2. Appliquer l’une des procédures suivantes:

• Si un câble blindé est utilisé, préparer le câble et appliquer un manchon

thermorétractable blindé comme décrit à l’Étape 6. Le manchon thermorétractable
blindé permet de relier le blindage au presse-étoupe. Aller à l’Étape 3.

• Si un câble armé est utilisé, préparer le câble comme décrit à l’Étape 6, mais ne

pas appliquer le manchon thermorétractable. Sauter les Étape 6d, e, f et g. Aller
àl’Étape3.

Aller à l’Étape 8.

Aller à l’Étape 8.

Aller à l’Étape 2.

20 Transmetteur modèle 3500 ou Satellite modèle 3300 — montage sur panneau

Raccordement

114 mm

19 mm

22 mm

22 mm

Manchon thermorétractable blindé

Corps du presse-étoupe

Écrou de

fouloir

Tube de

compression

3. Identifier les pièces du presse-étoupe d’après la Figure 2-1.

4. Retirer le couvercle de la platine processeur.

5. Faire glisser l’écrou et le tube de compression du presse-étoupe sur le câble. Consulter
la figure Figure 3-11.

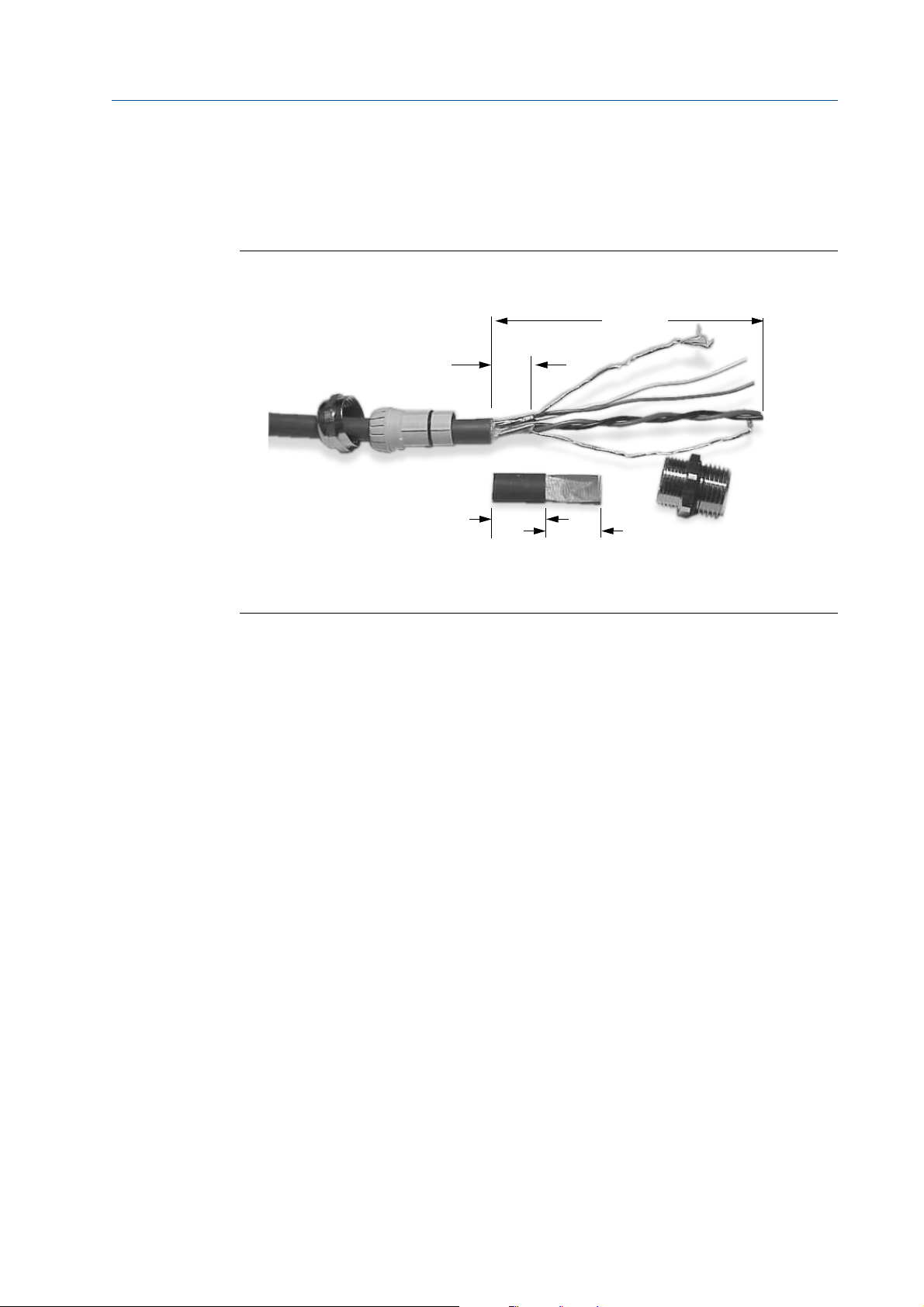

Figure 3-11 : Écrou et compresseur de fouloir

6. Préparer l’extrémité du câble devant être raccordée à la platine processeur en
procédant comme suit (si un câble armé est utilisé, sauter les étapes d, e, f et g) :

a. Dénuder 114mm de gaine.
b. Retirer la feuille de protection transparente située à l’intérieur de la gaine, ainsi que

le rembourrage qui se trouve entre les fils.

c. Retirer la feuille d’aluminium qui est enroulée autour des faisceaux, en laissant

apparents 19mm de feuille ou de tresse et de fils de blindage, puis séparer les fils.

d. Enrouler les fils de blindage sur deux tours autour de la feuille exposée. Consulter la

Figure 3-12. Couper les fils de blindage en excédant.

Manuel d’installation 21

Raccordement

Figure 3-12 : Fils de blindage enroulés deux fois autour de la feuille de
blindage exposée

e. Enfiler le manchon thermorétractable blindé par-dessus les fils de blindage

exposés. Le manchon doit entièrement recouvrir les fils de blindage.

f. Rétracter le manchon à l’aide d’un pistolet à air chaud (120 °C) en prenant soin de

ne pas brûler le câble. Consulter la Figure 3-13.

Figure 3-13 : Manchon thermorétractable blindé recouvrant entièrement les fils de
blindage exposés

g. Positionner le compresseur de fouloir de sorte que son bord intérieur soit aligné

avec le manchon thermorétractable.

h. Rabattre la toile de blindage ou la tresse et les fils de masse par-dessus le tube

de compression afin qu’elle dépasse de 3mm du joint torique. Consulter la

Figure 3-14.

Figure 3-14 : Toile de blindage rabattue

i. Installer le corps du presse-étoupe dans l’entrée de câble du boîtier de la platine

processeur. Consulter la Figure 3-15.

22 Transmetteur modèle 3500 ou Satellite modèle 3300 — montage sur panneau

Raccordement

Alimentation +

(fil rouge)

Alimentation —
(fil noir)

RS-485A
(fil blanc)

RS-485B
(fil vert)

Vis interne de terre du boîtier de la platine processeur

Figure 3-15 : Installation du corps du presse-étoupe

7. Insérer les fils par le corps du presse-étoupe et assembler le presse-étoupe en vissant
l’écrou de fouloir.

8. Identifier les 4-fils du câble.
Le câble à 4 fils fourni par Micro Motion est constitué d’une paire de câbles de 0,75mm

(rouge et noir) pour la connexion Vcc, et d’une paire de câbles de 0,35 mm

2

(vert et

blanc) pour la connexion RS-485.

9. Raccorder les quatre fils aux bornes numérotées de la platine processeur. Consulter la

Figure 3-16.

2

Figure 3-16 : Raccordement des quatre fils aux bornes numérotées

10. Si une mise à la terre est requise, connecter la vis de mise à la terre interne du boîtier de
la platine processeur.

Une mise à la terre est requise si la platine processeur ne peut pas être mise à la terre
par l’intermédiaire de la tuyauterie et si la législation en vigueur sur le site requiert une
mise à la terre interne.

Ne pas raccorder les fils de blindage à cette borne.

11. Réinstaller et serrer le couvercle de la platine processeur.

AVERTISSEMENT!

Ne pas tordre la platine processeur, car cela pourrait endommager le capteur.

12. Raccorder le câble au transmetteur.

Manuel d’installation 23

Raccordement

Type de raccordement Procédure

Borniers à vis Raccorder les quatre fils de la platine processeur aux bornes

correspondantes sur le transmetteur. Consulter le Tabl eau 3-3 et la

Figure 3-6.

• Ne pas exposer les fils dénudés.

• Ne pas mettre à la terre le blindage, la tresse ou les fils de blindage au

niveau du transmetteur.

Câbles E/S 1. Monter le bloc de raccordement fourni sur un rail DIN. Le bloc

de raccordement convient à divers types de rail. Consulter la

Figure 3-8.

2. Brancher le connecteur de câblage E/S au bloc de raccordement.
Serrer les vis imperdables pour fixer le connecteur au bloc de
raccordement.

3. Raccorder les quatre fils de la platine processeur aux bornes
correspondantes du bloc de raccordement. Consulter le Table au 3-3 et
la Figure 3-9. Aucune partie dénudée ne doit rester exposée. Ne pas
mettre à la terre le blindage, la tresse ou le ou les fils de blindage au
niveau du transmetteur.

3.3 Raccordement du capteur à la platine processeur déportée

ATTENTION!

Ne pas laisser les fils de mise à la masse du blindage et de la boîte de jonction du capteur entrer
en contact, car cela peut entraîner des erreurs au niveau de l’appareil.

1. Se reporter au Guide de préparation et d’installation du câble à 9-fils des débitmètreset

suivre les instructions concernant le blindage et la préparation des câbles.

• Côté capteur, suivre les instructions applicables au type de câble utilisé.

• Côté platine processeur, suivre les instructions de câblage à un transmetteur MVD

applicable au type de câble utilisé.

2. Pour le câblage, se référer au guide Préparation et installation du câble à 9 fils des
débitmètres Micro Motion et suivre les instructions pour le câblage du capteur considéré
à un transmetteur MVD. Informations complémentaires pour le raccordement des fils à
la platine processeur:

a. Identifier les pièces du presse-étoupe d’après la Figure 2-1.
b. Retirer le capuchon d’extrémité de la platine processeur.
c. Insérer le câble à 9fils dans l’entrée de câble.
d. Brancher les fils aux connecteurs fournis avec la platine processeur.
e. Insérer les connecteurs dans les prises à l’intérieur du compartiment de

raccordement inférieur. Consulter la Figure 3-17.

24 Transmetteur modèle 3500 ou Satellite modèle 3300 — montage sur panneau

Raccordement

Marron
Rouge

Vert
Blanc

Bleu
Gris

Orange
Violet
Jaune

Noir
(blindage de tous
les faisceaux)

Connecteurs

et prises

Vis de montage

Bleu
Gris
Orange

Rouge
Vert
Blanc

Marron

Violet

Jaune

Vis de masse

Noir

Câble à 9 fils en provenance

du capteur

Platine processeur

Figure 3-17 : Raccordement du câble à 9 fils à la platine processeur

3. Mettre le câble à la terre.

Type de câble Procédure

Câble gainé Mettre à la terre les fils de blindage (fil noir) à l’extrémité de la

Câble blindé ou armé Mettre à la terre les fils de blindage (fil noir) à l’extrémité de la

platine processeur uniquement, en le raccordant à la vis de terre à
l’intérieur du joint du conduit inférieur. Ne pas mettre à la terre a
vis de montage de la platine processeur. Ne pas mettre à la terre
le câble au niveau la boîte de jonction du capteur.

platine processeur uniquement, en le raccordant à la vis de terre à
l’intérieur du joint du conduit inférieur. Ne pas mettre à la terre la
vis de montage de la platine processeur. Ne pas mettre à la terre
le câble au niveau la boîte de jonction du capteur.

Raccorder la tresse de blindage aux deux extrémités en la
connectant à l’intérieur des presse-étoupes.

3.4 Raccordement de l’alimentation

Manuel d’installation 25

4. Vérifier l’intégrité des joints d’étanchéité, graisser tous les joints toriques, puis
refermer le boîtier de la boîte de jonction et le capuchon d’extrémité de la platine
processeur et serrer toutes les vis.

ATTENTION!

S’assurer que fils ne sont pas coincés ou pincés lors de la fermeture du boîtier afin de réduire le
risque d’erreur de mesure ou de défaillance de l’appareil.

ATTENTION!

• Ne pas installer le câblage de l’alimentation dans le même chemin de câbles ou conduit que

le câblage d’entrée/sortie afin d’éviter toute défaillance de l’appareil ou erreur de mesure.

• Couper l’alimentation avant d’installer le transmetteur.

• S’assurer que la tension d’alimentation correspond à la tension indiquée sur les bornes de

câblage de l’alimentation. Consulter la Figure 3-18.

Raccordement

Repérage des bornes pour une alimentation à
courant continu

Repérage des bornes pour une alimentation à
courant alternatif

Borne de masse pour le fil de

terre de l’alimentation

Bornes de l’alimentation

Connecter le modèle 3300 ou le modèle 3500 à une source d’alimentation conformément
aux étapes suivantes:

1. Raccorder le câblage de 0,75 à 2,5 mm

2

au connecteur de câblage de l’alimentation.

Consulter la Figure 1-1.

2. Mettre le transmetteur à la terre comme suit:
a. Raccorder le fil de mise à la terre à la vis de mise à la terre verte de l’alimentation.

Consulter la Figure 3-1.
b. Raccorder le fil de mise à la terre de l’alimentation directement à la terre.
c. S’assurer que tous les fils de masse sont aussi courts que possible.
d. S’assurer que l’impédance du câblage de mise à la terre est inférieure à 1ohm.

3. Embrocher le bornier d’alimentation sur les bornes de raccordement de l’alimentation.
Consulter la Figure 3-18.

4. Faire glisser l’attache sur le câblage, puis serrer la vis pour maintenir l’attache en place.
Consulter la Figure 1-1.

5. (Facultatif). Installer un interrupteur fourni par l’utilisateur sur la ligne d’alimentation.
En Europe, installer l’interrupteur à proximité du modèle 3300 ou du modèle 3500,

conformément à la directive sur les basses tensions 2006/95/CE. Pour de plus amples
informations, consulter la norme EN 61010-1:2010, article 5.4.3.d.

Figure 3-18 : Bornes d’alimentation

26 Transmetteur modèle 3500 ou Satellite modèle 3300 — montage sur panneau

*20000886*

20000886

Rév. BA

2015

Micro Motion Inc. États-Unis

Siège mondial
7070 Winchester Circle
Boulder, Colorado 80301
T [phone]
T +1800-522-6277
F +1303 -530-8459

www.micromotion.com

Micro Motion Europe

Emerson Process Management
Neonstraat 1
6718 WX Ede
Pays-Bas
T [phone]
F [phone]

www.micromotion.nl

Micro Motion Asie

Emerson Process Management
1 Pandan Crescent
Singapour 128461
République de Singapour
T [phone]
F [phone]

Micro Motion Royaume-Uni

Emerson Process Management Limited
Horsfield Way
Bredbury Industrial Estate
Stockport SK6 2SU Royaume-Uni
T [phone]
F [phone]

Emerson Process Management S.A.S.
France

14, rue Edison - BP 21
69671 Bron Cedex
T [phone]
F [phone]
Centre Clients Débitmétrie (appel gratuit)
T 0800 917 901

www.emersonprocess.fr

Emerson Process Management AG
Suisse

Blegistraße 21
CH-6341 Baar-Walterswil
T [phone]
F [phone]

www.emersonprocess.ch

Emerson Process Management nv/sa
Belgique

De Kleetlaan 4
1831 Diegem
T [phone]
F [phone]
Centre Clients Débitmétrie (appel gratuit)
T 0800 75 345

www.emersonprocess.be

Micro Motion Japon

Emerson Process Management
1-2-5, Higashi Shinagawa
Shinagawa-ku
Tokyo 140-0002 Japon
T [phone]
F [phone]

©2015 Micro Motion, Inc. Tous droits réservés.

Le logo Emerson est une marque commerciale et une marque de service
d’Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD et MVD Direct Connect
sont des marques appartenant à une des filiales d’Emerson Process Management.
Toutes les autres marques appartiennent à leurs propriétaires respectifs.
