Micro Motion Model RFT9739 Instructies voor transmitterinstallatie-Quick Reference Guide DUTCH Quick Reference Guide [nl]

Beknopte handleiding

P/N 3002233, Rev. D
Februari 2003

Model RFT9739
Instructies voor
transmitterinstallatie

Voor technische ondersteuning via Internet kunt u gebruik
maken van het EXPERT
Als u een medewerker van de klantenservice wilt spreken,
kunt u bellen met de dichtstbijzijnde vestiging.

• In Nederland, tel. [phone]

• In België, tel. [phone]

™ systeem op www.expert2.com.

2

• In Amerika, tel. [phone]-MASS (1-800-522-6277)

• In Canada en Latijns Amerika, tel. [phone]

• In Azië, tel. [phone]

Micro Motion

TM

VOORDAT U BEGINT

Wat vindt u in deze handleiding

Deze beknopte handleiding bevat algemene richtlijnen voor installatie
van de RFT9739 transmitters van Micro Motion

®

.

Voor verdere informatie over intrinsiek veilige toepassingen verwijzen
wij u naar de instructies van Micro Motion voor installatie volgens UL,
CSA, SAA of ATEX.

Voor volledige instructies voor configuratie, onderhoud en service van de
transmitter, verwijzen wij u naar de gebruiksaanwijzing die met de
transmitter is meegeleverd.

Installatie in Europa

De producten van Micro Motion voldoen aan alle van toepassing zijnde
Europese richtlijnen indien zij op de juiste wijze, volgens de instructies
uit deze beknopte handleiding, zijn geïnstalleerd. In de EG-verklaring
van overeenstemming staat vermeld welke richtlijnen van toepassing zijn
op een bepaald product

De EG-verklaring van overeenstemming, met alle van toepassing zijnde
Europese richtlijnen, alsmede de volledige tekeningen en instructies voor
installatie volgens ATEX, zijn verkrijgbaar via Internet op
www.micromotion.com/atex of via de klantenservice van uw plaatselijke
vestiging.

©2003, Micro Motion, Inc. Alle rechten voorbehouden. Micro Motion is een gedeponeerd handelsmerk van Micro
Motion, Inc. De logo's van Micro Motion en Emerson zijn handelsmerken van Emerson Electric Co. Alle andere
handelsmerken zijn het eigendom van hun respectieve eigenaren.

1

WAARSCHUWING

Ondeugdelijke installatie in een explosiegevaarlijke
omgeving kan een ontploffing veroorzaken.

Informatie over explosiegevaarlijke toepassingen is te
vinden in de instructies van Micro Motion voor installatie
volgens UL, CSA, SAA en ATEX. Deze worden mee­geleverd met de transmitter of zijn verkrijgbaar via de
Micro Motion-website.

WAARSCHUWING

Gevaarlijke spanning kan ernstig of dodelijk letsel
veroorzaken.

Installeer de transmitter en breng alle bedrading aan
vóórdat u de voeding inschakelt.

WAARSCHUWING

Ondeugdelijke installatie kan leiden tot meetfouten of
storingen in de flowmeter.

Volg alle instructies op om zeker te zijn van een goede
werking van de transmitter

Opties voor installatie

De RFT9739 transmitters voor rek- en veldmontage kunnen met een 9­draads Micro Motion-kabel worden aangesloten op een sensor uit de
series D, DL, DT, ELITE en F van Micro Motion

2

®

.

STAP 1. Locatiekeuze

Kies een locatie voor de transmitter op basis van de eisen hier beneden
omschreven

Eisen aan de omgeving

Installeer transmitters voor rekmontage en transmitters voor veldmontage
met LCD-uitlezing op een plaats waar de omgevingstemperatuur ligt
tussen 0 en +50°C. Transmitters voor veldmontage zonder LCD-uitlezing
moeten worden geïnstalleerd op een plek waar de omgevingstemperatuur
binnen de –30 en +55°C blijft.

Voeding

De transmitter moet worden aangesloten op een gelijkspannings- of
wisselspanningsvoeding.

• Transmitter voor rekmontage

De transmitter voor wisselspanning kan werken met een voeding van
110/115 of 220/230 VAC. De transmitter voor gelijkspanning werkt
met een voeding van 12-30 VDC.

• Transmitter voor veldmontage

De transmitter voor wisselspanning werkt met een voeding van 85 tot
250 VAC. De transmitter voor gelijkspanning werkt met een voeding
van 12-30 VDC.

Lengte flowmeterkabel

De kabel tussen de sensor en de transmitter mag niet langer zijn dan 300
meter.

3

STAP 2. Montage van de transmitter

Transmitter voor rekmontage

De RFT9739 voor rekmontage voldoet aan DIN-norm 41494 inzake 19­inch configuratie voor apparatuur in de regelkamer. De 19-inch cassette
past in een 19-inch rek met een Eurokaart van 220 mm diep. De
afmetingen van de transmitter worden weergegeven in figuur 1.

Als er meerdere transmitters in één rek worden geplaatst, is er
geforceerde luchtkoeling van 15 Watt per transmitter nodig. Raadpleeg de
handleiding die met de transmitter is meegeleverd voor gegevens over de
benodigde tussenruimte.

VVOORZICHTIG

VOORZICHTIG

VOORZICHTIG

Als de omgevingstemperatuur niet binnen
onderstaand maximum wordt gehouden, kan dit
leiden tot storingen in de werking en schade aan het
product.

Installeer de transmitter in een omgeving met voldoende
ventilatie om de omgevingstemperatuur beneden +50
te houden.

0

C

Connectoren CN1 en CN2 zijn verkrijgvaar in twee uitvoeringen:

• De standaard rechte uitvoering is geschikt voor
krimpstekkerverbinding of soldeeraansluitingen.

• De optionele Y-vormige connectoren hebben schroefklemmen die
geschikt zijn voor draden tot wel 2,5 mm

2

.

4

Figuur 1. Afmetingen van RFT9739 voor rekmontage

Afmetingen

in mm

140,4

Achterpaneel met DIN 41612

mannelijke Y-vormige

schroefklemmen

Achterpaneel met DIN
41612 mannelijke
krimpstekkerverbinding
of / soldeerklemmen

141,7

127

28TE

25TE

4x M2,5x11

122,4

128,4

3HE

18,7

66

13TE

Met schroefklemmen

234,6

212,3

4,7

66

13TE

Met
krimpstekkerverbinding
of / soldeerklemmen

255,6281,9

111,1

5

Transmitter voor veldmontage

Hanteer onderstaande richtlijnen voor installatie van een transmitter voor
veldmontage

• Gebruik wartels die de doorvoeropeningen hermetisch kunnen
afdichten.

• Laat indien mogelijk de doorvoeropeningen van de transmitter naar
beneden wijzen. Als dat niet mogelijk is, dicht u de doorvoeropening
af om te voorkomen dat condensatie of ander vocht in de behuizing
komt.

• Bij een transmitter met display staat het display alleen in de juiste
stand als de doorvoeropeningen naar beneden wijzen.

Raadpleeg figuur 2 en onderstaande richtlijnen als u een transmitter voor
veld-montage aan een wand wilt monteren:

• Gebruik vier M8-bouten (niet meegeleverd).

• Maak de bouten niet vast aan spanten, balken, stijlen etc. die
onafhankelijk kunnen bewegen.

Raadpleeg figuur 2 en onderstaande richtlijnen als u een transmitter voor
veldmontage op een paal wilt monteren:

• De paal moet minstens 300 mm boven een vaste ondergrond uitsteken,
en de maximale diameter is 50 mm.

• Gebruik voor een paal van 50 mm twee M8 U-beugels en vier M8
moeren (niet meegeleverd) die geschikt zijn voor de toepassing.

6

Figuur 2. Afmetingen van RFT9739 voor veldmontage

Afmetingen

in mm

Minimale vrije ruimte
voor verwijdering van
deksel

zonder display

292

met display

355

4x Ø

Optioneel

display

232

9

185

71

213

233

115

184

Optioneel
display

3/4"-14 NPT

3x

doorvoeropening

5

60

60

39

7

STAP 3. Bedrading van de transmitter naar de sensor

WAARSCHUWING

Als in een explosiegevaarlijke omgeving niet wordt
voldaan aan de voorwaarden voor intrinsieke
veiligheid, kan dit leiden tot een explosie.

De sensorbedrading is intrinsiek veilig.

• Houd intrinsiek veilige sensorbedrading gescheiden
van de bedrading van de voeding en de uitgang.

• Voor intrinsiek veilige sensorinstallatie hanteert u dit
document samen met de instructies van Micro Motion
voor installatie volgens UL, CSA, SAA of ATEX.

• Voor installatie in een explosiegevaarlijke omgeving in
Europa, raadpleegt u norm EN 60079-14 als er geen
landelijke normen van toepassing zijn.

• Bij transmitters voor veldmontage moet u erop letten
dat de veiligheidsscheidingswand aangebracht is
voordat u de transmitter laat werken. Zie figuur 5.

VVOORZICHTIG

VOORZICHTIG

VOORZICHTIG

Een ondeugdelijk aangebrachte kabel of
beschermbuis kan leiden tot meetfouten of storingen
in de flowmeter.

Houd de kabel uit de buurt van apparatuur die krachtige
magnetische velden creëert, zoals transformatoren,
motoren en hoogspanningsleidingen.

8

• Klemmenblokken kunnen worden losgekoppeld om ze gemakkelijker
te kunnen bedraden.

• Breng de kabel en de bedrading zodanig aan dat zij voldoen aan de
plaatselijke voorschriften.

• Er kan een schakelaar worden aangebracht in de voedingsleiding. Een
schakelaar is verplicht als de installatie moet voeldoen aan
Laagspanningsrichtlijn 73/23/EEG.

• Installeer de voedingskabel niet in dezelfde beschermbuis of -goot als
de flowmeterkabel of de uitgangsbedrading.

Transmitter voor rekmontage

1. Maak de kabel gereed en houd u daarbij aan alle aanwijzingen in de

instructies in de Handleiding voor voorbereiding en installatie van de
9-aderige Micro Motion flowmeterkabel.

2. Steek de gestripte uiteinden van elk van de draden in de klemmen. Er

mogen geen blanke draden zichtbaar blijven.

• Bij de sensor sluit u de bedrading binnenin de aansluitdoos aan.

Raadpleeg de handleiding van de sensor voor verdere informatie.

• Bij de transmitter sluit u de draden aan op de klemmen op

connector CN1, zoals afgebeeld in figuur 3.

9

Figuur 3. Aansluitingen achterpaneel RFT9739 voor rekmontage

CN1

Krimpstekkerver-

binding/soldeer-

connector

CN1

Schroef-

connector

Rood B2

Geel B4

Oranje B6

Wit B8

Grijs B10

Z2 Bruin

Z4 Zwart (Aarde)

Z6 Violet
Z8 Groen

Z10 Blauw

Transmitter voor veldmontage

VVOORZICHTIG

VOORZICHTIG

Condens of overmatig vocht dat de transmitter
binnendringt, kan schade aan de transmitter
veroorzaken en leiden tot meetfouten of storing in de
flowmeter.

Rood B2

Geel B4

Oranje B6

Wit B8

Grijs B10

VOORZICHTIG

Z2 Bruin
Z4 Zwart (Aarde)

Z6 Violet
Z8 Groen
Z10 Blauw

• Overtuig u ervan dat pakkingen en O-ringen goed
aansluiten.

• Monteer de transmitter niet met de
kabeldoorvoeropeningen omhoog.

• Breng afdruipvoorzieningen aan in de leiding of kabel.

• Dicht alle doorvoeropeningen af.

• Draai het transmitterdeksel volledig vast.

10

Om te voldoen aan de ATEX-richtlijn voor installatie in
explosiegevaarlijke zones in Europa, moet aan de volgende voorwaarden
voor veilig gebruik worden voldaan:

• Gebruik 3/4"-NPT kabelwartels met EEx d IIC classificatie en
certificatie door een bevoegd testcentrum. De drukvaste kabelwartels
van Micro Motion voldoen aan deze eisen.

• Ongebruikte doorvoeropeningen moeten worden afgedicht met type
PLG-2 pluggen.

• Voor installatie in een niet-explosiegevaarlijke zone mogen niet­drukvaste kabelwartels worden gebruikt.

RFT9739 transmitters die voldoen aan de ATEX-richtlijn hebben een
beveiligingsklem op de behuizing. Zie figuur 4. De klem biedt extra
beveiliging tegen ongewenste toegang tot de voedingsklemmen, en is
voorgeschreven in de ATEX-richtlijn.

Figuur 4. Beveiligingsklem voor transmitters met ATEX-goedkeuring

Deksel behuizing

Montage-

schroef

Kapje

Schroefgat

Klem

Lip

11

Onderstuk
behuizing

Volg onderstaande stappen voor het bedraden van de transmitter op de
sensor.

1. Verwijder het transmitterdeksel door het los te schroeven van het

onderstuk. (Bij transmitters met ATEX-goedkeuring moet de
beveiligingsklem worden verwijderd voordat het deksel kan worden
geopend.)

2. Ontgrendel het doorzichtig plastic moduledeksel en maak het los van

de veiligheidsscheidingswand.

3. Verwijder de veiligheidsscheidingswand zodat de voedingsklemmen

van de transmitter zichtbaar worden. Zie figuur 5.

4. Maak de kabel gereed en houd u daarbij aan alle aanwijzingen in de

instructies in de Handleiding voor voorbereiding en installatie van de
9-aderige Micro Motion flowmeterkabel.

5. Steek de gestripte uiteinden van elk van de draden in de

klemmenblokken. Er mogen geen blanke draden zichtbaar blijven.

• Bij de sensor sluit u de bedrading binnenin de aansluitdoos aan.

Raadpleeg de handleiding van de sensor voor verdere informatie.

• Bij de transmitter sluit u de bedrading aan op de intrinsiek veilige

klemmen 0-9 zoals afgebeeld in figuur 5.

6. Draai de schroeven vast om de draden op hun plaats houden.

12

Figuur 5. Sensor- en uitgangsklemmen van RFT9739 voor

veldmontage

Wit

Violet

Groen

Oranje

Bruin

Grijs

Geel

Rood

Zwart

Blauw

Sensorbedrading

Doorvoeropening

sensorkabel

I.S.

aardklemmen

Veiligheids-

scheidingswand

Doorvoeropening

voedingskabel

STAP 4. Aarding van de transmitter

WAARSCHUWING

Als de sensor in een explosiegevaarlijke omgeving is
geïnstalleerd zonder dat er is voldaan aan de
voorwaarden voor intrinsieke veiligheid, kan dit
leiden tot een explosie.

VF+

Fre q+

Retour

mA1+

mA1–

mA2+

Nul+

Uitgangsbedrading

Doorvoeropening
uitgangssignaalkabel

485B

Alarm

Sign aarde

Temperatuur

Buisfrequentie

mA2–

mA vdg uit

485A

mA sign in

• De transmitter moet op de juiste wijze worden geaard.
Volg onderstaande instructies op voor het aarden van
de transmitter als de sensor in een niet­explosiegevaarlijke zone is geïnstalleerd.

• Voor intrinsiek veilige sensorinstallatie gebruikt u de
desbetreffende instructies van Micro Motion voor
installatie volgens UL, CSA, SAA of ATEX.

13

Als er geen landelijke normen van kracht zijn, houdt u zich aan
onderstaande richtlijnen voor aarding, die gelden voor transmitters voor
zowel rek- als veldmontage.

• Gebruik voor het aarden koperen draad van 2.5 mm² of dikker.

• Houd alle aarddraden zo kort mogelijk, met minder dan 1 ohm
impedantie.

Transmitter voor rekmontage

Als de sensor in een explosiegevaarlijke zone is geïnstalleerd, hanteert u
de desbetreffende instructies van Micro Motion voor installatie volgens
UL, CSA, SAA of ATEX.

Voor installatie buiten Europa, waar geen landelijke normen van kracht
zijn, raadpleegt u figuur 6. Houd u bij het aarden aan de algemene
richtlijnen op pag. 13 en onderstaande aanwijzingen:

• Sluit de intrinsiek veilige aardklemmen rechtstreeks aan op de
aardklemmen van de voeding.

• Sluit de voedingsaarde rechtstreeks aan op het aardpunt.

• Indien er een apart intrinsiek veilig aardingsschema wordt gebruikt
met een hoge integriteit, houdt u zich aan de normen van de fabriek in
plaats van aan deze norm.

Voor installatie in Europa raadpleegt u figuur 6. Houd u bij het aarden aan
de algemene richtlijnen op pag. 13 en onderstaande aanwijzingen:

• De door de fabriek aangebrachte aarddraad, die de intrinsiek veilige
aarde verbindt met de aardklemmen van de voeding, mag niet worden
losgemaakt.

• Sluit de voedingsaarde rechtstreeks aan op het aardpunt.

• Indien er een apart intrinsiek veilig aardingsschema wordt gebruikt
met een hoge integriteit, houdt u zich aan de normen van de fabriek in
plaats van aan deze norm.

• Om potentiaalvereffening te realiseren en te voldoen aan de ATEX­normen voor installatie in explosiegevaarlijke zones in Europa, moet
de aardklem van de voeding binnen de explosiegevaarlijke zone
worden aangesloten op de juiste aardklemmen, met gebruikmaking
van een potentiaalvereffeningsleiding.

• Hanteer hierbij norm EN 60079-14 als richtlijn.

14

Figuur 6. Aarding van RFT9739 voor rekmontage

Aarddraad

Aarde

Transmitter voor veldmontage

Voor installatie in explosiegevaarlijke zones hanteert u de desbetreffende
instructies van Micro Motion voor installatie volgens UL, CSA, SAA of
ATEX.

Voor installatie buiten Europa, waar geen landelijke normen van kracht
zijn, raadpleegt u figuur 7. Houd u bij het aarden aan de algemene
richtlijnen op pag. 13 en onderstaande aanwijzingen:

• Sluit de intrinsiek veilige aardklemmen rechtstreeks aan op de
inwendige aardklem van de behuizing.

• Verbind de aarddraad van de voedingsaardklem rechtstreeks met het
aardpunt.

• Indien er een apart intrinsiek veilig aardingsschema wordt gebruikt
met een hoge integriteit, houdt u zich aan de normen van de fabriek in
plaats van aan deze norm.

15

Voor installatie in Europa raadpleegt u figuur 7. Houd u bij het aarden aan
de algemene richtlijnen op pag. 13 en onderstaande aanwijzingen:

• De door de fabriek aangebrachte aarddraad, die de intrinsiek veilige
aarde verbindt met de inwendige aardklemmen in de behuizing, mag
niet worden losgemaakt.

• Verbind de aarddraad van de voedingsaardklem rechtstreeks met het
aardpunt.

• Indien er een apart intrinsiek veilig aardingsschema wordt gebruikt
met een hoge integriteit, houdt u zich aan de normen van de fabriek in
plaats van aan deze norm.

• Om potentiaalvereffening te realiseren en te voldoen aan de ATEX­normen voor installatie in explosiegevaarlijke zones in Europa, moet
de uitwendige aardklem binnen de explosiegevaarlijke zone worden
aangesloten op de juiste aardklemmen, met gebruikmaking van een
potentiaalvereffeningsleiding.

• Hanteer hierbij norm EN 60079-14 als richtlijn.

Figuur 7. Aarding van RFT9739 voor veldmontage

aardklemmen

I.S.

Inwendige aardklem

behuizing

Externe aardklem

Voedingsaardklem

Aarde

16

STAP 5. Voeding aan de transmitter leveren

Transmitter voor rekmontage

Sluit de voeding als volgt aan:

Sluit de voedingskabel aan op de voedingsklemmen die zijn aangegeven
in figuur 8. De transmitter kan werken met een voeding van 110/115 of
220/230 VAC. Raadpleeg het etiket in de bovenhoek van figuur 8.

• Sluit de wisselspanningsvoeding aan op connector CN3, of de
gelijkspanningsvoeding op CN2, klem D32 en Z32.

• Aard de voeding bij de aardschroef (GND) boven CN3.

Elke RFT9739 transmitter voor rekmontage kan werken met een
gelijkspanningsvoeding, of er nu wel of niet op het achterpaneel staat dat
de transmitter geconfigureerd is voor wisselspanningsvoeding. Om van de
geconfigureerde spanning over te schakelen op gelijkspannings-voeding,
raadpleegt u de handleiding die met de transmitter is meegeleverd.

Figuur 8. Aansluitingen achterpaneel RFT9739 voor rekmontage

Etiket met

voedings-

spanning

Aarding

AC-

spanning

Klemmen AC-

voedings-

spanning

Klemmen DC-

voedingsspanning

17

Transmitter voor veldmontage

Sluit de voeding als volgt aan:

1. Sluit de kabelwartel of de afgedichte kant van de kabelbuis aan op de

middelste doorvoeropening in de transmitterbehuizing (zie figuur 5).
Overtuig u ervan dat de fittingen hermetisch zijn afgedicht.

2. Sluit de voedingskabel aan op de twee klemmen met etiketten, zoals

aangegeven in figuur 9. Als er "L" (leiding) en "N" (nul) op deze
etiketten staat, installeert u een voeding van 85 tot 250 VAC. Als er "+"
(plus) en "-" (min) op de etiketten staat, installeert u een voeding van
12 tot 30 VDC.

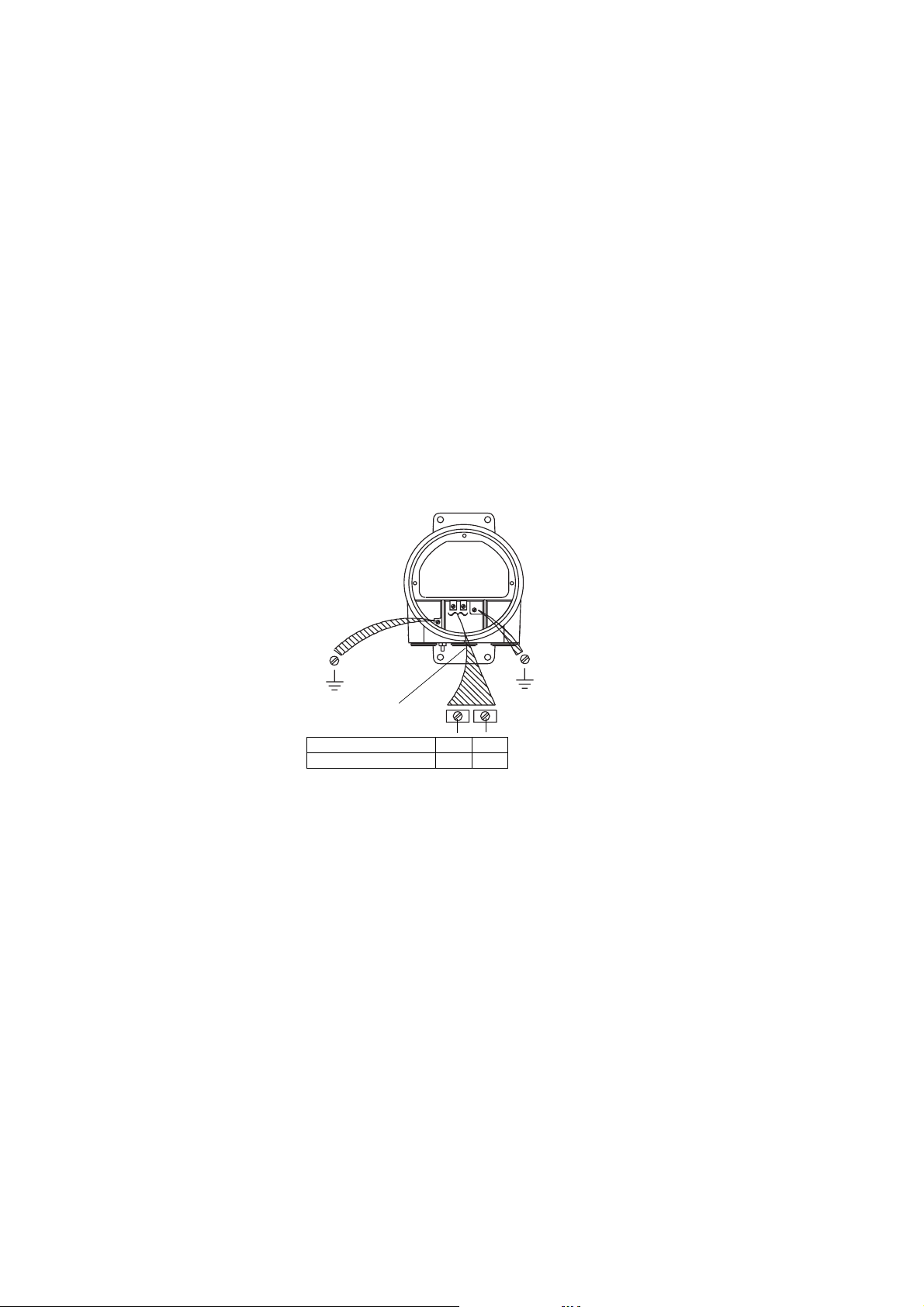

Figuur 9. Voedingsklemmen van RFT9739 voor veldmontage

Aarding

apparatuur

Doorvoeropening

voeding

85-250 VAC voeding L N
12-30 VDC voeding + –

Aarding
apparatuur

Voedings­klemmen

STAP 6. Bedrading van transmitteruitgangen

Onderstaande richtlijnen gelden voor transmitters voor zowel rek- als
veldmontage

• Voor de uitgangsbedrading is een afgeschermde kabel met getwiste
paren vereist.

• Bij 0,3 mm² bedrading is de maximale lengte 150 m, bij 0,1 mm² is
dat 15 m.

18

Dit zijn echter slechts schattingen. Voordat u de transmitter in bedrijf
neemt, raden wij u aan om een looptest uit te voeren, om te bepalen of de
uitgangssignalen goed worden ontvangen door het ontvangende
instrument.

Transmitter voor rekmontage

Voor het maken van de uitgangsaansluitingen van de transmitter, hanteert
u bovenstaande algemene richtlijnen en sluit u de uitgangsbedrading aan
op klemmen CN2, zoals aangegeven in figuur 10 en in tabel 1.

Figuur 10. Uitgangsklemmen

19

Tabel 1. Toewijzing klemmen voor uitgangsbedrading transmitter

voor rekmontage

CN2
klemnummer Functie

D4, Z2 en Z4 Aarding Z6 DC-voeding naar druk- of

D10 en D12 Uitgang optocoupler Z10 en D26 Tweekanaals (90%
D14 en Z14 Aarding signaal

D16 en D14 Scrollen blokkeren Z12 en D26 Tweekanaals (90%
D18 en D14 Nullen blokkeren

D20 en D26 Ingang voor nullen op

afstand
D22 en Z22 RS-485 I/O Z18 en Z14 Temperatuuruitgang
D24 en D26 Frequentie-

/pulsuitgang
D28 en Z28 mA-uitgang

secundaire variabele

(SV)
D30 en Z30 mA-uitgang primaire

variabele (PV)
D32 en Z32 Ingang DC-

voedingsspanning

CN2
klemnummer Functie

verschildruktransmitter

faseverschuiving)
frequentie-uitgang, kanaal
A

faseverschuiving)
frequentie-uitgang, kanaal
B

Z16 en Z14 Uitgang buisfrequentie

Z20 mA-ingang van druk- of

verschildruktransmitter

Z24 en D26 Alarmuitgang

Z26 Frequentie-uitgang, DC-

voedingsspanning

Transmitter voor veldmontage

Voor het maken van de uitgangsaansluitingen van de transmitter, hanteert
u de algemene richtlijnen op pagina 18en onderstaande aanwijzingen.

• Sluit de kabelafscherming aan op de kabelwartel of buisfitting. U

hoeft de afscherming niet helemaal rondom aan te sluiten. De
afscherming mag niet binnen de transmitterbehuizing worden
aangesloten.

• Sluit de kabelwartel of de afgedichte kant van de kabelbuis aan op de

rechter doorvoeropening in de transmitterbehuizing (zie figuur 5).
Overtuig u ervan dat de fittingen hermetisch zijn afgedicht.

• Sluit de uitgangsbedrading aan op klem P, S en 14 t/m 27, zoals

aangegeven in figuur 5 en in tabel 2.

20

Tabel 2. Toewijzing klemmen voor uitgangsbedrading transmitter

voor veldmontage

Klemnummer Functie

14 Frequentie-uitgang,
15 en 16 Frequentie-/pulsuitgang
17 en 18 mA-uitgang primaire variabele (PV)
19 en 20 mA-uitgang secundaire variabele (SV)
21 en 16 Ingang voor nullen op afstand
22 en 16 Alarmuitgang
23 Aarding signaal
24 en 23 Temperatuuruitgang
25 en 23
26 en 27 RS-485 I/O
P DC-voeding naar druk- of verschildruktransmitter
S mA-ingang van druk- of verschildruktransmitter

Uitgang buisfrequentie

DC-voedingsspanning

Nadat u de bedrading hebt aangesloten gaat u als volgt te werk:

1. Plaats de veiligheidsscheidingswand terug. Zie figuur 5 op pag. 13.

2. Vergrendel het doorzichtig plastic moduledeksel op de

veiligheidsscheidingswand.

3. Breng het deksel van de transmitterbehuizing weer aan, en draai het

zodanig vast dat de behuizing hermetisch is afgesloten.

STAP 7. Opstarten van de transmitter

Voor opstartprocedures verwijzen wij u naar de handleiding die met de
transmitter is meegeleverd.

21

22

©2003, Micro Motion, Inc. Alle rechten voorbehouden P/N 3002233, Rev. D

*20000794*

Bezoek onze Internet pagina: www.micromotion.com

Micro Motion Nederland

Emerson Process Management
Fisher-Rosemount BV
Patrijsweg 140
2289 EZ Rijswijk
T [phone]
F [phone]

www.emersonprocess.nl

Micro Motion Europa

Emerson Process Management
Wiltonstraat 30
3905 KW Veenendaal
Nederland
T [phone]
F [phone]

MicroMotionInc.USA

Wereldwijd hoofdkantoor

7070 Winchester Circle
Boulder, Colorado 80301, VS
T [phone]

[phone]

F [phone]

Micro Motion

TM

MicroMotionBelgie

Emerson Process Management nv/sa
De Kleetlaan 4
1831 Diegem
T [phone]
F [phone]
www.emersonprocess.be

MicroMotionAsia

Emerson Process Management
1 Pandan Crescent
Singapore 128461
Republiek Singapore
T (65) 6777-8211
F (65) 6770-8003

Micro Motion Japan

Emerson Process Management
Shinagawa NF Bldg. 5F
1-2-5, Higashi Shinagawa
Shinagawa-ku
Tokio 140-0002 Japan
T (81) 3 5769-6803
F (81) 3 5769-6843
