Micro Motion Model 3500 transmitter MVD of Model 3300 randapparatuur-Quick Reference Guide Panel Dutch Quick Reference Guide [nl]

Installatiehandleiding

20000889, Rev BA

Februari 2015

Micro Motion® model 3500 transmitter
(MVD) of model 3300 controller

Installatiehandleiding voor paneelmontage

Informatie over veiligheid en goedkeuringen

Dit Micro Motion-product voldoet aan alle geldende Europese richtlijnen indien het op de juiste wijze, volgens de instructies in deze
handleiding, wordt geïnstalleerd. In de EG-verklaring van overeenstemming staat vermeld welke richtlijnen van toepassing zijn op dit
product. De EG-verklaring van overeenstemming, met alle van toepassing z ijnde Eu ropese richtli jnen, plus de volledige tekeningen en
instructies voor installatie volgens ATEX, zijn verkrijgbaar via internet op www.micromotion.com of via de klantenservice van uw
plaatselijke Micro Motion-vestiging.

Informatie bevestigd aan apparatuur die voldoet aan de Richtlijn Drukapparatuur is te vinden op het internet op

www.micromotion.com/documentation.

Raadpleeg voor installatie in een explosiegevaarlijke omgeving in Europa norm EN 60079-14 als er geen landelijke normen van
toepassing zijn.

Overige informatie

De volledige productspecificaties vindt u op het productgegevensblad. Probleemoplossingsinformatie vindt u in de
configuratiehandleiding van de transmitter. Productgegevensbladen en handleidingen zijn beschikbaar op de website van
Micro Motion, op www.micromotion.com/documentation.

Retourneringsbeleid

Bij het retourneren van apparatuur moeten de procedures van Micro Motion worden gevolgd. Deze procedures zorgen dat aan de
vervoersrichtlijnen van overheidswege wordt voldaan en dragen bij tot een veilige werkomgeving voor medewerkers van
Micro Motion. Als de procedures van Micro Motion niet in acht worden genomen, zal uw apparatuur niet in ontvangst worden
genomen.

Informatie over de procedures en formulieren voor retournering zijn beschikbaar via onze website voor klantondersteuning op

www.micromotion.com of telefonisch bij de klantenservice van Micro Motion.

Klantenservice Micro Motion

E-mail:

• Internationaal: [e-mail]

• Azië-Pacific: [e-mail]

Telefoon:

Noord- en Zuid-Amerika Europa en Midden-Oosten Azië-Pacific

Verenigde Staten 800-522-6277 Verenigd Koninkrijk 0870 240 1978 Australië 800 158 727
Canada [phone] Nederland [phone] Nieuw-Zeeland 099 128 804
Mexico [phone] Frankrijk 0800917901 India 800 440 1468
Argentinië [phone] Duitsland 0800 182 5347 Pakistan 888 550 2682
Brazilië [phone] Italië 8008 77334 China [phone]
Venezuela [phone] Centraal- en Oost-Europa [phone] Japan [phone]

Rusland/GOS [phone] Zuid-Korea [phone]
Egypte 0800 000 0015 Singapore [phone]
Oman 800 70101 Thailand 001 800 441 6426
Qatar 431 0044 Maleisië 800 814 008
Koeweit 663 299 01
Zuid-Afrika 800 991 390
Saudi-Arabië 800 844 9564
Verenigde Arabische

Emiraten

800 0444 0684

Inhoud

Hoofdstuk 1 Planning................................................................................................................... 5

1.1 Installatiekit....................................................................................................................... 5

1.2 Kies een locatie.................................................................................................................. 6

1.3 Kabellengte ....................................................................................................................... 8

1.4 Installeer het model 3300 of model 3500 in het paneel ..................................................... 9

Hoofdstuk 2 Montage .................................................................................................................. 11

2.1 Monteer de kernprocessor................................................................................................. 11

Hoofdstuk 3 Bedrading................................................................................................................. 13

3.1 Sluit de in- en uitgangsbedrading aan................................................................................ 13

3.2 Sluit het model 3500 aan op de sensor .............................................................................. 16

3.3 Sluit de sensor aan op de externe kernprocessor................................................................ 24

3.4 Sluit de voedingsbedrading aan......................................................................................... 25

Installatiehandleiding 3

4 Model 3500 transmitters of model 3300 peripherals - paneelmontage

1Planning

In deze installatiehandleiding wordt een uitleg gegeven van de elementaire installatierichtlijnen
voor installatie van het Micro Motion model 3300 of model 3500 MVD-applicatieplatform.

Raadpleeg voor informatie over intrinsiek veilige toepassingen de goedkeuringsdocumentatie
van Micro Motion.

Zie voor meer informatie over configuratie, onderhoud en reparatie de instructiehandleiding
die met de transmitter is meegeleverd.

WAARSCHUWING!

Onjuiste installatie in een explosiegevaarlijke omgeving kan een explosie veroorzaken.

Zie voor informatie over explosiegevaarlijke toepassingen de desbetreffende goedkeuringsdocumentatie
van Micro Motion die met de meter is meegezonden en tevens te vinden is op de website van
Micro Motion.

WAARSCHUWING!

Hoge spanning kan ernstig of dodelijk letsel veroorzaken.

Installeer de transmitter en sluit alle bedrading aan voordat u stroom op het systeem zet.

Planning

LET OP!

Onjuiste installatie kan meetfouten of meterstoringen veroorzaken. Volg alle instructies op.

1.1 Installatiekit

De installatiekit omvat een afwerkrand, een frame, twee montagebeugels met schroeven,
een connector voor de voedingsbedrading en een borgklem voor het aansluiten van de
voeding. Zie Afbeelding 1-1.

Het applicatieplatform wordt gemonteerd in een vierkante opening van 138 mm (5 7/16 in.)
in een paneel met een dikte van 2 mm (5/64 in.) tot 13 mm (1/2 in.). Deafwerkrand zorgt
voor een waterdichte IP65-afdichting tussen de opening in het paneel en de behuizing van
het applicatieplatform. Zie Afbeelding 1-1.

Daarnaast bevat de installatiekit:

• Óf een draadverbindingsbeugel voor connectoren van schroeftype.

Zie Afbeelding 3-2.

• Óf I/O-kabels en -connectoren. Zie Afbeelding 3-3.

Installatiehandleiding 5

Planning

Connector voedingsbedrading

Borgklem voor voedingsbedrading

2 x montagebeugel met schroef

Frame

Afwerkrand

Dikte paneel:
min. 2 mm (5/64 in.)
max. 13 mm (1/2 in.)

Afbeelding 1-1: Installatiekit voor paneelmontage

1.2 Kies een locatie

Kies voor de transmitter een locatie op basis van de onderstaande keuzen.

1.2.1 Omgevingsvereisten

Installeer de model 3300 of model 3500 op een plaats waar de omgevingstemperatuur
—20 tot +60 °C (—4 tot +140 °F) bedraagt.

1.2.2 Afmetingen

Modeltype Dimensietekening

Schroefconnectoren Afbeelding 1-2
I/O-kabels Afbeelding 1-3

Zie Afbeelding 3-1 en Afbeelding 3-3 voor afbeeldingen van schroefconnectoren en
I/O-kabels.

6 Model 3500 transmitters of model 3300 peripherals - paneelmontage

Afbeelding 1-2: Afmetingen schroefuitvoering voor paneelmontage

114

(4 1/2)

165

(6 1/2)

Afwerkrand

Paneel

152

(6)

Plaatje met

goedkeuring

Frame

Afscherming voor
intrinsieke veiligheid
(alleen model 3500)

197

(7 3/4)

12

(1/2)

216

(8 1/2)

152

(6)

mm
(in.)

170

(6 11/16)

165

(6 1/2)

Afwerkrand

Paneel

152

(6)

170

(6 11/16)

Buigradius ten minste

108 mm (4 1/4 in.)

Plaatje met

goedkeuring

12

(1/2)

222

(8 3/4)

135

(5 5/16)

Frame

152

(6)

mm
(in.)

Planning

Afbeelding 1-3: Afmetingen uitvoering met I/O-kabels voor paneelmontage

Installatiehandleiding 7

Planning

Model 3500

4-aderige kabel

Sensor

Kernproces sor
(geavanceerde versie)

Sensor

Aansluitkast

9-aderige kabel

4-aderige kabel

Model 3500

Kernproces sor
(alleen standaard versie)

1.3 Kabellengte

De maximale kabellengte tussen de sensor en de model 3500 transmitter hangt af van het
type installatie en het kabeltype.

Type installatie Maximale kabellengte

4-aderige externe transmitter Zie Afbeelding 1-4 en Tab el 1-1 voor de maximale lengte van

Externe kernprocessor met externe
transmitter

Als u de model 3300 applicatie-peripheral in combinatie met een transmitter installeert,
is de maximale kabellengte tussen de frequentie-uitgang van de transmitter en de
frequentie-ingang van de model 3300 150 meter (500 ft).

Afbeelding 1-4: 4-aderige externe transmitter

de 4-aderige kabel
Zie Afbeelding 1-5 en Tabel 1-1 voor de maximale lengte van

de 4-aderige kabel en de 9-aderige kabel

Afbeelding 1-5: Externe kernprocessor met externe transmitter

8 Model 3500 transmitters of model 3300 peripherals - paneelmontage

Tabel 1-1: Maximale kabellengte tussen sensor en transmitter

Stap 1

Stap 2

Stap 3

Stap 4

Kabeltype Koperdoorsnede Maximale lengte

Micro Motion 4-aderig Niet van toepassing • 300 m (1000 ft) zonder

Ex-goedkeuring

• 150 m (500 ft) voor sensoren

met classificatie IIC

• 300 m (1000 ft) voor sensoren

met classificatie IIB

Micro Motion 9-aderig Niet van toepassing 20 m (60 ft)
Door gebruiker aangeschaft,

4-aderig

V d.c. 0,35 mm
V d.c. 0,5 mm
V d.c. 0,8 mm2 (18 AWG) 300 m (1000 ft)
RS-485 0,35 mm

of groter

2

(22 AWG) 90 m (300 ft)

2

(20 AWG) 150 m (500 ft)

2

(22 AWG)

300 m (1000 ft)

1.4 Installeer het model 3300 of model 3500 in het paneel

Planning

Raadpleeg hiervoor Afbeelding 1-6 en volg de volgende stappen:

1. Steek de model 3300 of model 3500 door de opening.

2. Schuif het frame over de behuizing.

3. Steek de stiften op de beugels in de rails op de behuizing.

4. Haal de schroeven gelijkmatig aan tot 1,13—1,38 Nm (10—14 in-lb) om een waterdichte

afdichting tussen de pakking en het paneel te verkrijgen.

Afbeelding 1-6: Stappen voor paneelinstallatie

Installatiehandleiding 9

Planning

10 Model 3500 transmitters of model 3300 peripherals - paneelmontage

2Montage

Deksel

kernprocess or

Bovenste

kabelbuisring

Kernprocessor

Onderste

kabelbuisring

Deksel

Montageb eugel

Externe kernprocessor

Externe verbeterde kernprocessor

2.1 Monteer de kernprocessor

Gebruik deze paragraaf alleen als u een externe transmitter met een externe of externe
geavanceerde kernprocessor installeert. Zie Afbeelding 1-5. Zie Hoofdstuk 3.1 voor een
externe installatie met een 4-aderige kabel.

Afbeelding 2-1 toont beide uitvoeringen van de kernprocessor met montagebeugel.

Monteer de kernprocessor met behulp van de montagebeugel op een locatie die voldoet
aan de in Hoofdstuk 1.2 besproken eisen voor de kabellengte.

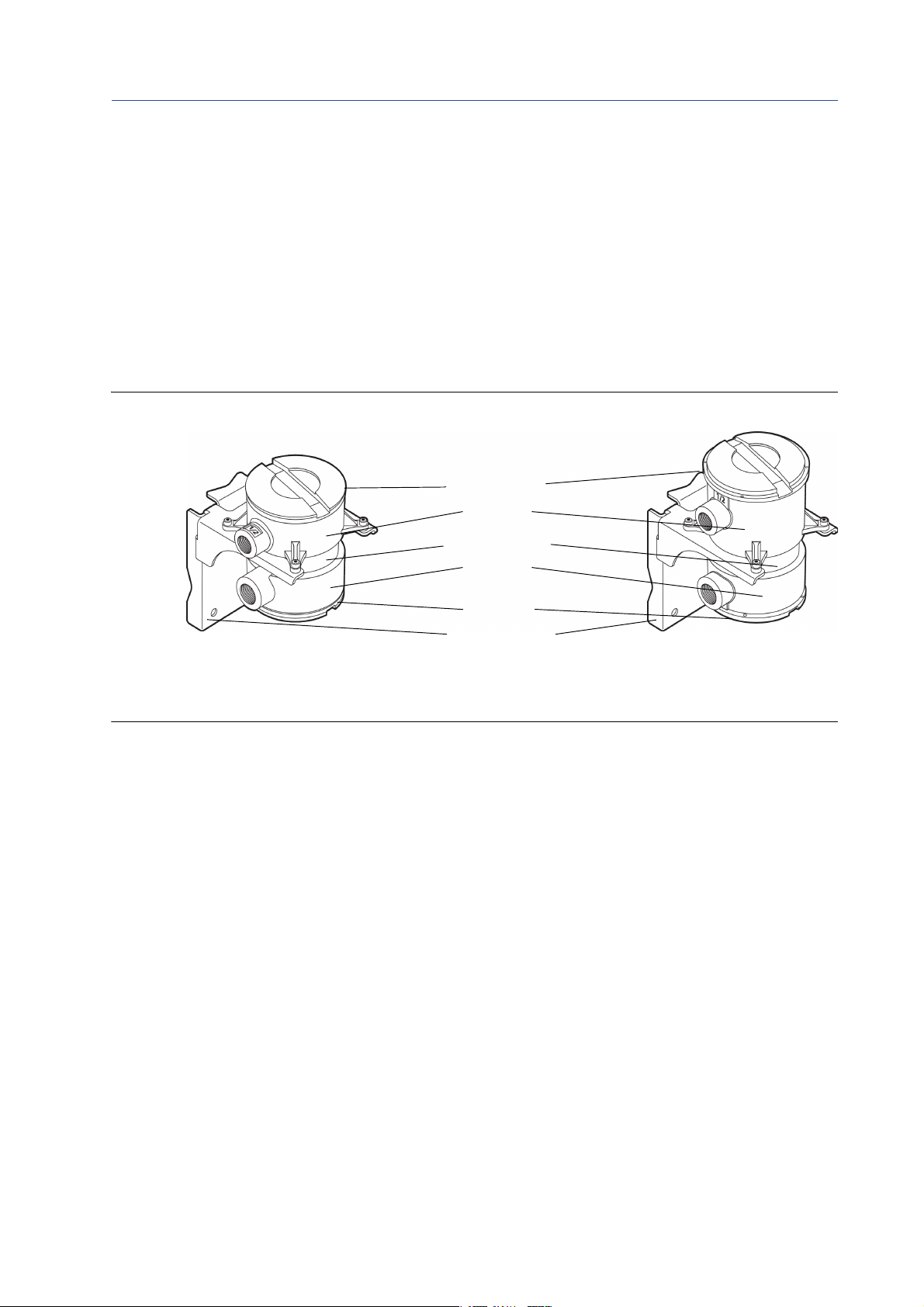

Afbeelding 2-1: Onderdelen van de externe en externe verbeterde kernprocessor

Montage

Installatiehandleiding 11

Montage

12 Model 3500 transmitters of model 3300 peripherals - paneelmontage

3Bedrading

Aansluitklemmenstrip voor niet intrinsiek veilige in- en
uitgangsbedrading

Aansluitklemmenstrip voor intrinsiek veilige sensorbedrading
(alleen model 3500)

Afscherming voor intrinsieke veiligheid

(alleen model 3500)

Draadverbindingsbeugel

Draadconnector voor aansluitklemmenstrip
in- en uitgangsbedrading

Draadconnector voor aansluitklemmenstrip
sensorbedrading (alleen model 3500)

3.1 Sluit de in- en uitgangsbedrading aan

Als de model 3300 of model 3500 schroefconnectoren heeft:

1. Sluit de draadverbindingsbeugels aan op de aansluitklemmenstrips op het achterpaneel

van de model 3300 of model 3500. Zie Afbeelding 3-1. Draai de geborgde schroeven aan
om de beugel op het achterpaneel te bevestigen.

Afbeelding 3-1: Schroefconnectoren en klemmen aansluiten

Bedrading

2. Sluit de in- en uitgangsbedrading aan op de bijbehorende aansluitklemmen op de

connector voor de in-/uitgangsbedrading. Zie de kaart die in de hoes in het
bovenpaneel is gestoken (weergegeven in Afbeelding 3-2) en Tabel 3-1.

• Gebruik afgeschermde kabel met getwiste aderparen van 0,25 tot 1,5 mm

(24 tot 16 AWG).

• Aard de afscherming slechts op één punt.

Afbeelding 3-2: Aansluitklemmenkaart in-/uitgangsbedrading voor schroefconnectoren

2

Installatiehandleiding 13

Bedrading

Aansluitklemmenstrip voor niet intrinsiek
veilige in- en uitgangsbedrading

Aansluitklemmenstrip

voor intrinsiek veilige

sensorbedrading

Draadverbindingsbeugel

Kabel voor in-/uitgangsbedrading

Kabel voor sensorbedrading

(alleen model 3500)

Connector voor
in-/uitgangsbedrading

Connector voor sensorbedrading

(alleen model 3500)

Tabel 3-1: Aansluitklemmen in-/uitgangsbedrading voor schroefconnectoren

Nummer aansluitklem Functie

c 2 + a 2 — Primaire 4—20 mA-uitgang/HART
c 4 + a 4 — Secundaire 4—20 mA-uitgang
c 6 + a 6 — Frequentie-ingang
c 8 + a 8 — Discrete ingang 1
c 10 + a 10 — Discrete ingang 2
c 12 + a 12 — Frequentie-uitgang
c 14 + a 14 — Discrete uitgang 1
c 16 + a 16 — Discrete uitgang 2
c 18 + a 18 — Discrete uitgang 3
c 32 (lijn B) a 32 (lijn A) RS-485 uitgang

3. Als de model 3300 of de model 3500 I/O-kabels heeft, steekt u de draadverbindingsbeugel
in de aansluitklemmenstrips op de achterkant van het model. Zie Afbeelding 3-3.

4. Draai de geborgde schroeven aan om de beugel op het achterpaneel te bevestigen.

Afbeelding 3-3: Draadconnectoren en aansluitingen voor I/O-kabels

5. Bevestig het meegeleverde I/O-aansluitklemmenblok op een DIN-rail.
Het aansluitklemmenblok past op diverse railuitvoeringen. Zie Afbeelding 3-4.

6. Steek de connector voor de in-/uitgangsbedrading in het I/O-aansluitklemmenblok.

7. Draai de geborgde schroeven aan om de connector op het I/O-aansluitklemmenblok te
bevestigen.

8. Sluit de in- en uitgangsdraden aan op de bijbehorende klemmen op het
I/O-aansluitklemmenblok.

14 Model 3500 transmitters of model 3300 peripherals - paneelmontage

Bedrading

DIN-rail type TS 15 DIN-rail type TS 32

DIN-rail type TS 35 x 7,5

77

(3 3/64)

229

(9)

Label

90

(3 17/32)

Kabel voor in-/uitgangsbedrading

Connector

I/O-klemmenblok

DIN-rail type TS 35 x 15

66

(2 37/64)

63

(2 31/64)

59

(2 19/64)

57

(2 1/4)

57

(2 15/64)

mm
(in.)

I/O-klemmenblok

Raadpleeg hiervoor het label op het aansluitklemmenblok. Zie Afbeelding 3-5 en

Afbeelding 3-2.

• Gebruik afgeschermde kabel met getwiste aderparen van 0,25 tot 1,5 mm

2

(24 tot 16 AWG).

• Aard de afschermingen slechts op één punt.

De aardaansluiting op het I/O-aansluitklemmenblok kan worden gebruikt om de
afscherming van de kabel van de gebruiker te verbinden met de afscherming van
de I/O-kabel. De kabelconnector vormt geen verbinding tussen de afscherming
van de I/O-kabel en de chassismassa.

Afbeelding 3-4: Installatiestappen aansluitklemmenblok voor I/O-bedrading op een
DIN-rail

Afbeelding 3-5: Label op aansluitklemmen in-/uitgangsbedrading voor I/O-kabels

Installatiehandleiding 15

Bedrading

Tabel 3-2: Aansluitklemmen in-/uitgangsbedrading voor I/O-kabels

Nummer aansluitklem Functie

14 + 15 — Primaire 4—20 mA-uitgang/HART
1 + 2 — Secundaire 4—20 mA-uitgang
3 + 4 — Frequentie-ingang
5 + 6 — Discrete ingang 1
7 + 8 — Discrete ingang 2
16 + 17 — Frequentie-uitgang
18 + 19 — Discrete uitgang 1
20 + 21 — Discrete uitgang 2
22 + 23 — Discrete uitgang 3
24 (lijn B) 25 (lijn A) RS-485 uitgang

3.2 Sluit het model 3500 aan op de sensor

• Als u het model 3300 applicatie-peripheral installeert, kunt u deze stap overslaan.

Ga naar Hoofdstuk 3.4.

• Volg de aanwijzingen in deze paragraaf voor aansluiting van het model 3500

transmitter op een Micro Motion-sensor.

3.2.1 Opties voor installatie

Het model 3500 kan in de onderstaande configuraties met de sensor worden verbonden:

• 4-aderige externe transmitter (4-aderige kabel keuze). Zie Afbeelding 1-4 en

Hoofdstuk 3.2.2.

• Externe kernprocessor met externe transmitter (4-aderige en 9-aderige kabel keuze).

Zie Afbeelding 1-5 en Hoofdstuk 3.2.3.

3.2.2 Bedradingsinstructies voor 4-aderige externe installaties

1. Maak de kabel gereed zoals beschreven in de sensordocumentatie.

2. Sluit de kabel aan op de kernprocessor zoals beschreven in de sensordocumentatie.

3. De kabel aansluiten op de transmitter:
a. Identificeer de draden in de 4-aderige kabel.

Gebruik de door Micro Motion verstrekte 4-aderige kabel. Deze kabel bestaat
uit één paar draden van 0,75 mm
gelijkspanningsaansluiting en één paar draden van 0,35 mm
en wit) voor de RS-485-aansluiting.

2

(18 AWG) (rood en zwart) voor de

2

(22 AWG) (groen

b. Voor transmitters met schroefconnectoren sluit u de vier aders van de

kernprocessor aan op de bijbehorende aansluitingen op de transmitter.

Zie Tabel 3-3 en Afbeelding 3-6 (standaard kernprocessor) of Afbeelding 3-7
(verbeterde kernprocessor).

• Laat geen blanke draden blootliggen.

• Aard de afscherming, het vlechtwerk en de drain-draden niet bij de transmitter.

16 Model 3500 transmitters of model 3300 peripherals - paneelmontage

Tabel 3-3: Aansluitklemmen transmitter voor 4-aderige kabel

Aansluitklemmen

kernprocessor

4-aderige kabel

Maximale kabellengte:

Zie Tabe l 1- 1

V d.c. +

(rood)

V d.c. —
(zwart)

RS-485B

(groen)

RS-485A

(wit)

Kabel aangeschaft door klant

of geleverd door fabrikant

Model 3500

Aansluitklemmen sensor

Zie Afbeelding 3-1

V d.c. +

(rood)

RS-485A

(wit)

V d.c. —
(zwart)

RS-485B

(groen)

a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a

c
c
c
c
c
c
c
c
c
c
c
c
c
c
c
c

2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32

Connectortype

Draadkleur

(1)

FunctieKlem I/O-kabel

c 4 4 Rood V d.c. +
a 4 10 Zwart V d.c. —
c 6 7 Wit RS-485A
a 6 3 Groen RS-485B

(1) Draadkleuren gelden alleen voor door Micro Motion geleverde, 4-aderige kabel.

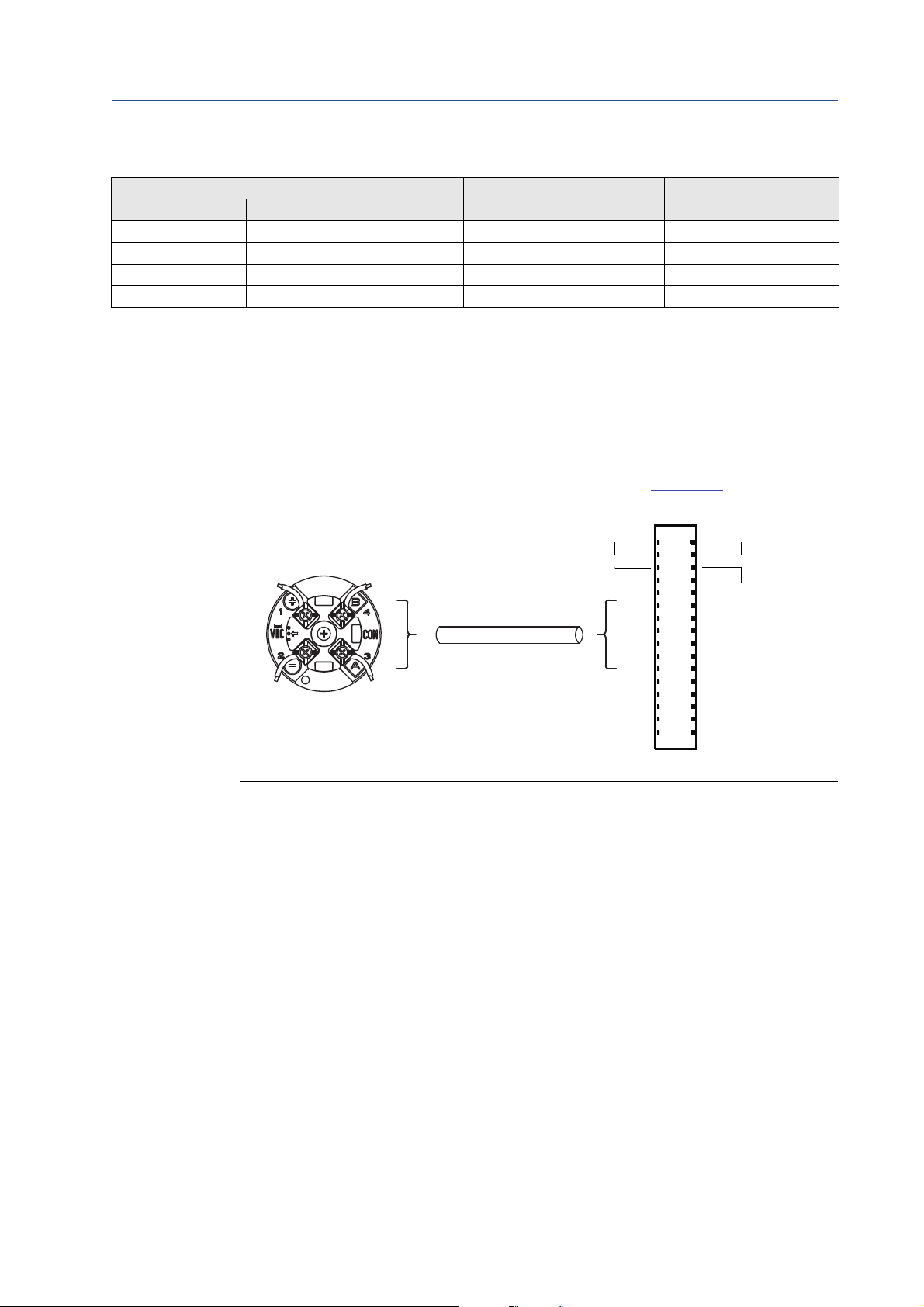

Afbeelding 3-6: 4-aderige kabel naar model 3500 schroefconnectoren voor standaard
en externe kernprocessoren

Bedrading

Installatiehandleiding 17

Bedrading

Aansluitklemmen

kernprocessor

4-aderige kabel

Maximale kabellengte:

Zie Tabe l 1- 1

Kabel aangeschaft door

klant of geleverd door

fabrikant

Model 3500

Aansluitklemmen sensor

Zie Afbeelding 3-1

V d.c. +

(rood)

RS-485A

(wit)

V d.c. —
(zwart)

RS-485B

(groen)

V d.c. + (rood)

RS-485B (groen)

RS-485A (wit)

V d.c. — (zwart)

a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a

c
c
c
c
c
c
c
c
c
c
c
c
c
c
c
c

2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32

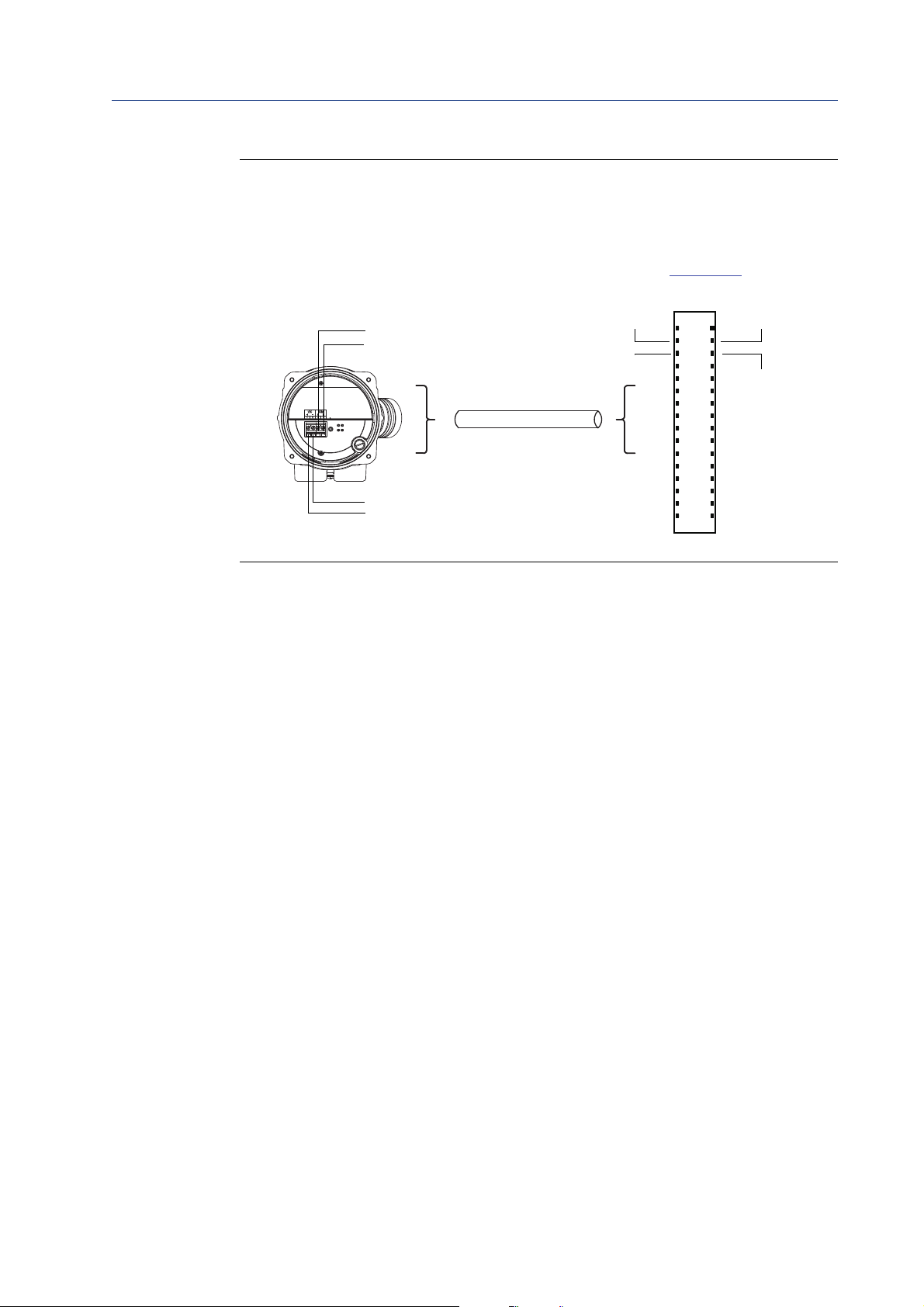

Afbeelding 3-7: 4-aderige kabel naar model 3500 schroefconnectoren voor
verbeterde en externe verbeterde kernprocessor

18 Model 3500 transmitters of model 3300 peripherals - paneelmontage

Afbeelding 3-8: Aansluitklemmenblok voor sensorbedrading op DIN-rail

68

(2 11/16)

TS 15 TS 32

TS 35 x 7,5 TS 35 x 15

229

(9)

57

(2 1/4)

58

(2 5/16)

63

(2 1/2)

66

(2 9/16)

mm
(in.)

Aansluitklemmenblok voor

sensorbedrading

Kabel voor

sensorbedrading

(bevestigd op model 3500)

Connector

77

(3 1/16)

Aansluitklemmen

kernprocessor

4-aderige kabel

Maximale kabellengte:

Zie Tab el 1 -1

V d.c. +

(rood)

V d.c. —
(zwart)

RS-485B

(groen)

RS-485A

(wit)

Kabel aangeschaft d oor klant of

geleverd door fabrikant

V d.c. +

(rood)

RS-485A

(wit)

V d.c. —
(zwart)

RS-485B

(groen)

Model 3500

Aansluitklemmenblok voor

sensorbedrading gemonteerd op

DIN-rail

Bedrading

Afbeelding 3-9: 4-aderige kabel naar model 3500 met I/O-kabels voor standaard en
externe kernprocessor

Installatiehandleiding 19

Bedrading

Aansluitklemmen kernprocessor 4-aderige kabel

Maximale kabellengte:

Zie Tab el 1 -1

Kabel aangeschaft door klant of

geleverd door fabrikant

V d.c. +

(rood)

RS-485A

(wit)

V d.c. —
(zwart)

RS-485B

(groen)

Model 3500

Aansluitklemmenblok voor sensorbedrading

gemonteerd op DIN -rail

RS-485B (groen)

RS-485A (wit)

V d.c. + (rood)

V d.c. — (zwart)

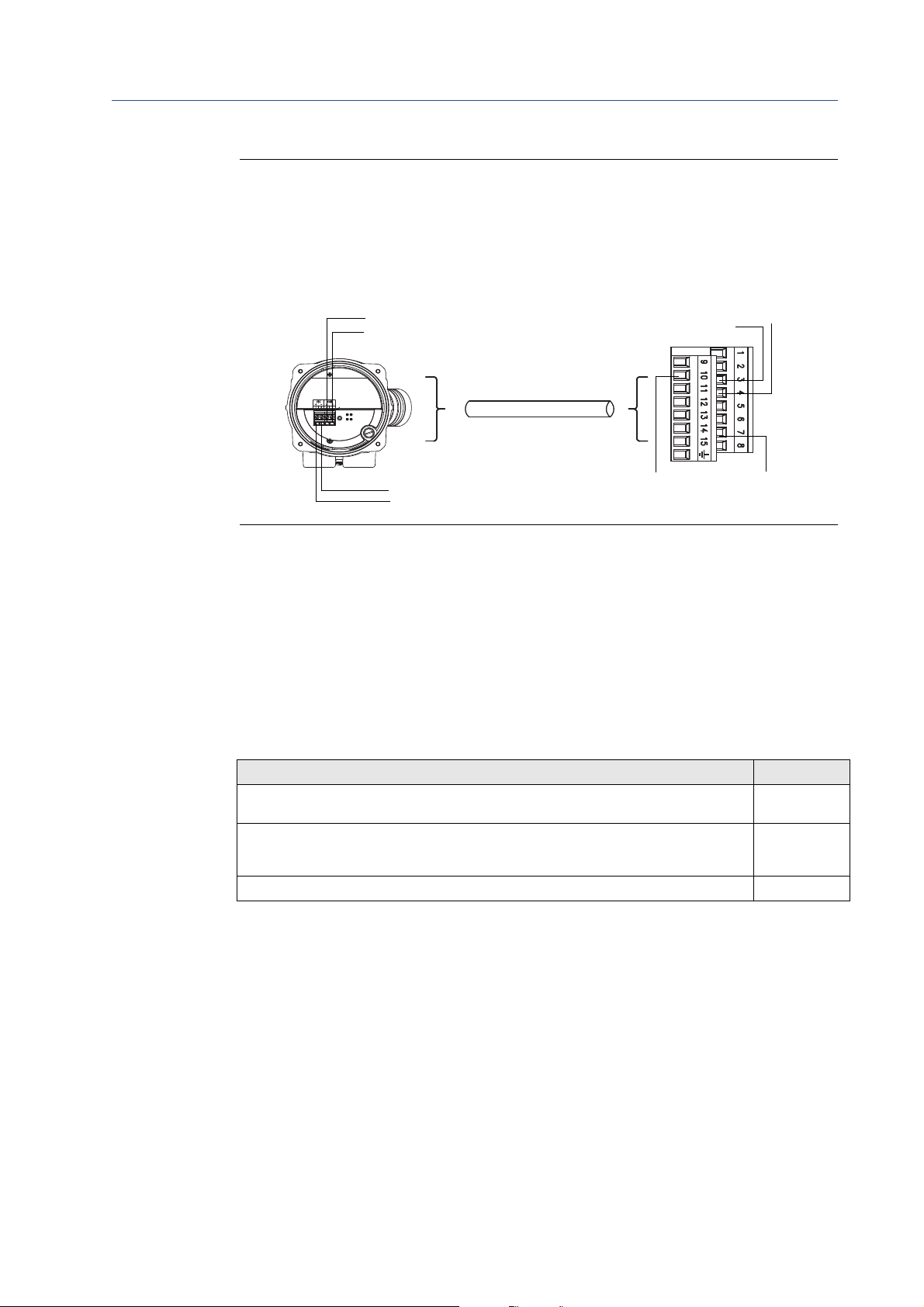

Afbeelding 3-10: 4-aderige kabel naar model 3500 met I/O-kabels voor verbeterde en
externe verbeterde kernprocessoren

3.2.3 Bedradingsinstructies voor installaties met externe
kernprocessor en externe transmitter

Deze procedure bestaat uit twee stappen:

• Aansluiten van de externe kernprocessor op de transmitter

• Aansluiten van de sensor op de externe kernprocessor

De externe kernprocessor aansluiten op de transmitter:

1. Gebruik één van de onderstaande methodes voor het afschermen van de bedrading:

Installatiemethode Procedure

Onafgeschermde bedrading in ononderbroken metalen kabelbuis die de ingesloten
bedrading over 360° afschermt

Door de gebruiker aangeschafte kabelwartel met afgeschermde of gewapende kabel,
met aansluiting van afschermingen in de kabelwartel. Sluit zowel de gevlochten
bewapening als de drain-draden van de afscherming aan in de kabelwartel

Door Micro Motion geleverde kabelwartel op de behuizing van de kernprocessor Ga naar Stap 2

2. Doe nu een van de volgende dingen:

• Als u afgeschermde kabel gebruikt, maak de kabel dan gebruiksklaar en breng

een afgeschermde krimpkous aan zoals beschreven in Stap 6. De afgeschermde
krimpkous vormt een eindaansluiting van de afscherming, geschikt voor gebruik
in de wartel als de afscherming van uw kabel bestaat uit folie en niet uit een
vlechtwerk. Ga naar Stap 3.

• Als u gewapende kabel gebruikt, maakt u de kabel gebruiksklaar zoals beschreven

in Stap 6, echter zonder een krimpkous aan te brengen - sla Stap 6d, e, f en g over.
Ga naar Stap 3.

Ga naar Stap 8

Ga naar Stap 8

20 Model 3500 transmitters of model 3300 peripherals - paneelmontage

3. Identificeer de in Afbeelding 2-1 afgebeelde onderdelen.

114 mm

(4 1/2 in.)

19 mm

(3/4 in.)

22 mm

(7/8 in.)

22 mm

(7/8 in.)

Afgeschermde krimpkous

War telhu is

Wartelmoer

War telkl emst uk

4. Verwijder het deksel van de kernprocessor.

5. Schuif de wartelmoer en het klemstuk over de kabel. Zie Afbeelding 3-11.

Afbeelding 3-11: Wartelmoer en klemstuk

Bedrading

6. Voor aansluiting aan de kernprocessorbehuizing maakt u afgeschermde kabel als volgt
gereed (voor gewapende kabel slaat u stap d, e, f en g over):

a. Strip 114 mm (4 1/2 in.) van de kabelmantel.
b. Verwijder de transparante omhulling binnen in de kabelmantel en het vulmateriaal

tussen de draden.

c. Verwijder de folieafscherming rond de geïsoleerde draden tot er nog 19 mm

(3/4 in.) folie of vlechtwerk en drain-draden zichtbaar is en scheid de draden.

d. Wikkel de drain-draden van de afscherming twee keer rond de blootliggende folie.

Zie Afbeelding 3-12. Knip de overtollige draad af.

Installatiehandleiding 21

Bedrading

Afbeelding 3-12: Drain-draden afscherming tweemaal rond blootliggende folie
gewikkeld

e. Schuif de afgeschermde krimpkous over de blanke drain-draden van de afscherming.

De kous moet de drain-draden helemaal bedekken.

f. Verhit de kous (120°C [250°F]) om deze te laten krimpen, maar verbrand de kabel

niet. Zie Afbeelding 3-13.

Afbeelding 3-13: Afgeschermde krimpkous dekt blanke drain-draden af

g. Breng het wartelklemstuk zodanig aan dat het binnenste uiteinde gelijkligt met de

krimpkous.

h. Vouw de afscherming van textiel of de gevlochten afscherming met drain-draden over

het klemstuk, ongeveer 3 mm (1/8 in.) voorbij de O-ring. Zie Afbeelding 3-14.

Afbeelding 3-14: Omgevouwen textiel

i. Breng het wartelhuis aan in de kabelbuisopening van de kernprocessorbehuizing.

Zie Afbeelding 3-15.

22 Model 3500 transmitters of model 3300 peripherals - paneelmontage

Bedrading

Voedi ng +

(rode draad)

Voeding —
(zwarte draad)

RS-485A
(witte draad)

RS-485B
(groene draad)

Inwendige aardschroef kernprocessorbehuizing

Afbeelding 3-15: Installeren van het wartelhuis

7. Steek de draden door het wartelhuis en zet de wartel in elkaar door de wartelmoer vast
te draaien.

8. Identificeer de draden in de 4-aderige kabel.
De door Micro Motion verstrekte 4-aderige kabel bestaat uit één paar draden van

0,75 mm
draden van 0,35 mm

2

(18 AWG) (rood en zwart) voor de gelijkspanningsaansluiting en één paar

2

(22 AWG) (groen en wit) voor de RS-485-aansluiting.

9. Sluit de vier draden aan op de genummerde sleuven op de kernprocessor.
Zie Afbeelding 3-16.

Afbeelding 3-16: Sluit de vier draden aan op de genummerde sleuven

10. Sluit de inwendige aardschroef van de kernprocessorbehuizing aan als een
aardverbinding vereist is.

Er is een aardverbinding vereist als de kernprocessor niet via de sensorleiding kan
worden geaard en aardverbindingen volgens plaatselijke voorschriften inwendig
moeten worden gemaakt.

Sluit de drain-draden van de afscherming niet aan op deze klem.

11. Breng het deksel op de kernprocessor aan en zet het vast.

WAARSCHUWING!

De kernprocessor mag niet gedraaid worden, omdat de sensor hierdoor beschadigd raakt.

12. Sluit de kabel aan op de transmitter.

Installatiehandleiding 23

Bedrading

Aansluitingstype Procedure

Schroefconnectoren Sluit de vier draden van de kernprocessor aan op de betreffende

aansluitklemmen op de transmitter. Zie Tab el 3-3 en Afbeelding 3-6.

• Laat geen blanke draden blootliggen.

• Aard de afscherming, het vlechtwerk en de drain-draden niet bij de

transmitter.

I/O-kabels 1. Bevestig het meegeleverde aansluitklemmenblok op een DIN-rail. Het

aansluitklemmenblok past op diverse railuitvoeringen. Zie Afbeelding 3-8.

2. Steek de connector van de I/O-kabel in het aansluitklemmenblok.
Draai de geborgde schroeven aan om de connector op het
aansluitklemmenblok te bevestigen.

3. Sluit de vier draden van de kernprocessor aan op de bijbehorende
aansluitklemmen op het aansluitklemmenblok. Zie Tabel 3-3 en

Afbeelding 3-9. Er mogen geen blanke draden blootliggen. Aard de

afscherming, het vlechtwerk en de drain-dra(a)d(en) niet bij de
transmitter.

3.3 Sluit de sensor aan op de externe kernprocessor

LET OP!

De drain-draden van de afscherming mogen niet in aanraking komen met de
sensoraansluitkast, want dat kan meetfouten veroorzaken.

1. Zie de Instructie voor voorbereiding en installatie van 9-aderige flowmeterkabel van
Micro Motion en volg de aanwijzingen over het afschermen en gereedmaken van de
kabels.

• Volg voor de sensorkant de instructies voor uw kabeltype.

• Volg voor de kernprocessorkant de instructies voor uw kabeltype met een

MVD-transmitter.

2. Volg om de bedrading aan te sluiten de Instructie voor voorbereiding en installatie van
9-aderige flowmeterkabel van Micro Motion en volg de aanwijzingen bij uw sensor met
een MVD-transmitter. Hieronder vindt u aanvullende informatie over het aansluiten
van de bedrading op de kernprocessor:

a. Identificeer de in Afbeelding 2-1 afgebeelde onderdelen.
b. Verwijder het deksel van de kernprocessor.
c. Steek de 9-aderige kabel door de kabelbuisopening.
d. Sluit de draden aan op de stekkers die met de kernprocessor zijn meegeleverd.
e. Steek de stekkers in de contacten in de onderste kabelbuisring.

Zie Afbeelding 3-17.

24 Model 3500 transmitters of model 3300 peripherals - paneelmontage

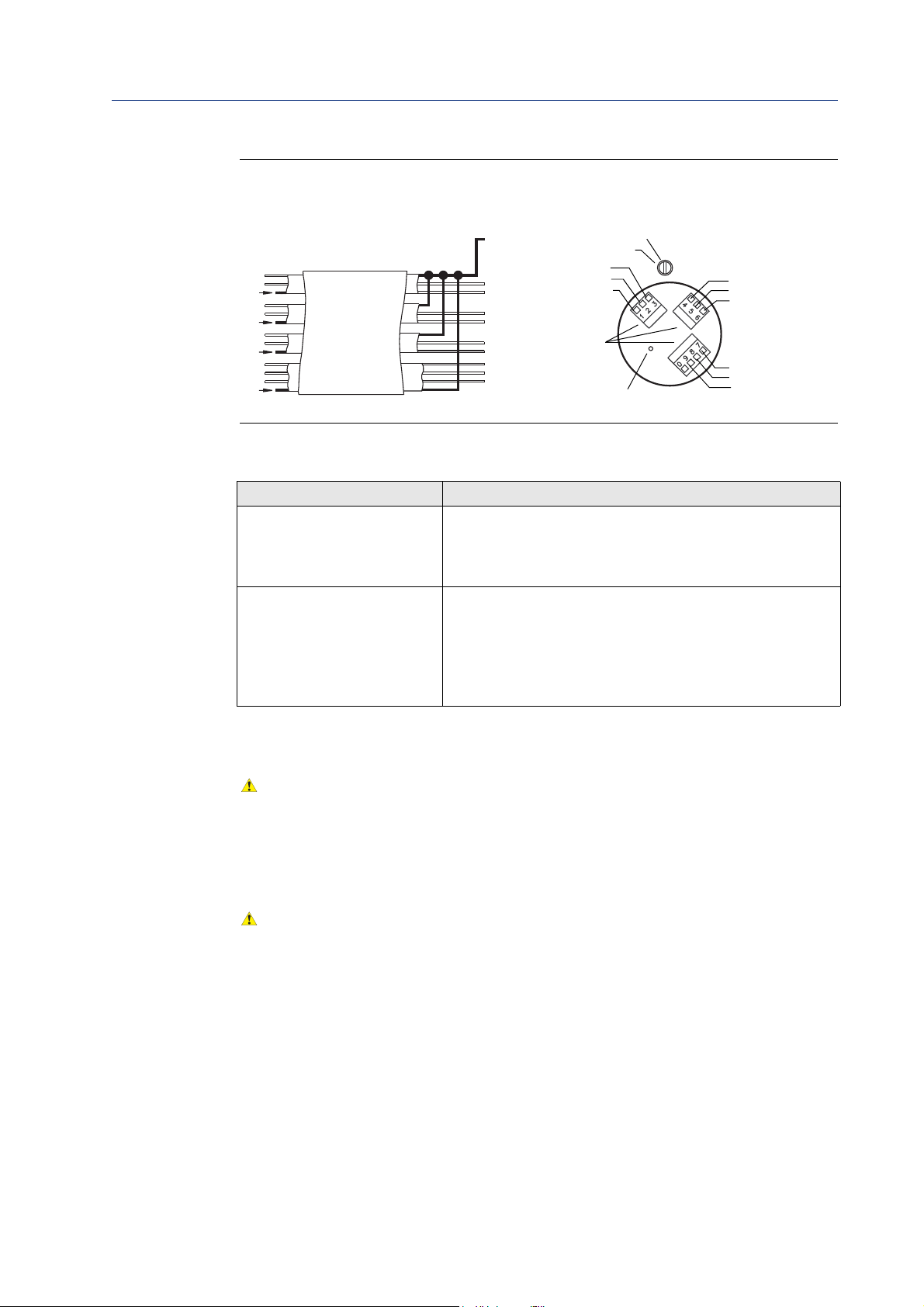

Bedrading

Bruin
Rood

Groen
Wit

Blauw
Grijs

Oranje
Violet
Geel

Zwart
(drains van alle
kabelsets)

Stekker en

fitting

Montageschroef

Blauw
Grijs
Oranje

Rood
Groen
Wit

Bruin

Violet

Geel

Aardschroef

Zwart

9-aderige kabel van sensor Kernprocessor

Afbeelding 3-17: 9-aderige kabel naar kernprocessor

3. Aard de kabel.

Kabeltype Procedure

Kabel met mantel Sluit de drain-draden van de afscherming (de zwarte draad)

Afgeschermde of gewapende
kabel

alleen op het kernprocessoruiteinde aan door ze met de
aardschroef in de onderste kabelbuisring te verbinden. Niet
aarden op de montageschroef van de kernprocessor. De kabel
mag niet op de sensoraansluitkast geaard worden.

Sluit de drain-draden van de afscherming (de zwarte draad)
alleen op het kernprocessoruiteinde aan door ze met de
aardschroef in de onderste kabelbuisring te verbinden. Niet
aarden op de montageschroef van de kernprocessor. De kabel
mag niet op de sensoraansluitkast geaard worden.

Aard het gevlochten kabelmateriaal aan beide uiteinden door
het in de kabelwartels te laten eindigen.

4. Inspecteer de pakkingen, smeer alle O-ringen, sluit de aansluitkast en het deksel van de
kernprocessor en draai alle schroeven aan.

LET OP!

Zorg dat de draden niet gegrepen of afgekneld worden wanneer u de behuizing sluit, om het
risico op meetfouten of meterdefecten te verminderen.

3.4 Sluit de voedingsbedrading aan

LET OP!

• De voedingskabels mogen niet door dezelfde kabelgoot of kabelbuis lopen als de

in-/uitgangsbedrading, omdat dit meetfouten of meterdefecten kan veroorzaken.

• Schakel de voeding uit voordat u het applicatieplatform installeert.

• Zorg dat de voedingsspanning overeenstemt met de waarde die vermeld staat bij de

voedingsaansluitklemmen. Zie Afbeelding 3-18.

Installatiehandleiding 25

Bedrading

Aanduidingen aansluitklemmen
gelijkspanningsvoeding

Aanduidingen aansluitklemmen
wisselspanningsvoeding

Aardaansluitpunt

voor voeding

Aansluitklemmen

voeding

Sluit het model 3300 of model 3500 volgens onderstaande stappen aan op de voeding:

1. Sluit bedrading van 0,75 tot 2,5 mm

2

(18 tot 14 AWG) aan op de connector van de

voedingsbedrading. Zie Afbeelding 1-1.

2. Aard de transmitter als volgt:
a. Sluit de aarddraad aan op de groene aardschroef van het voedingscircuit.

Zie Afbeelding 3-1.
b. Sluit de aarddraad van het voedingscircuit direct op het aardpunt aan.
c. Houd alle aarddraden zo kort mogelijk.
d. De impedantie op de aarddraden mag niet meer dan 1 ohm bedragen.

3. Steek de voedingsconnector in de voedingsklemmen. Zie Afbeelding 3-18.

4. Schuif de borgklem over de draad en draai de schroef aan om de klem vast te zetten.
Zie Afbeelding 1-1.

5. (Optioneel.) Installeer een zelf aangeschafte schakelaar in de voedingsleiding.
In Europa moet de schakelaar in de buurt van het model 3300 of model 3500 worden

geïnstalleerd conform de Laagspanningsrichtlijn, 2006/95/EG. Zie voor nadere
informatie norm EN 61010-1:2010, clausule 5.4.3.d.

Afbeelding 3-18: Aansluitklemmen voeding

26 Model 3500 transmitters of model 3300 peripherals - paneelmontage

*20000889*

20000889

Rev BA

2015

Micro Motion Inc. VS

Worldwide Headquarters
7070 Winchester Circle
Boulder, Colorado 80301
T [phone]
T [phone]
F [phone]

www.micromotion.com

Micro Motion Europe

Emerson Process Management
Neonstraat 1
6718 WX Ede
Nederland
T [phone]
F [phone]

www.micromotion.nl

Micro Motion Asia

Emerson Process Management
1 Pandan Crescent
Singapore 128461
Republiek Singapore
T [phone]
F [phone]

Micro Motion United Kingdom

Emerson Process Management Limited
Horsfield Way
Bredbury Industrial Estate
Stockport SK6 2SU, Verenigd Koninkrijk
T [phone]
F [phone]

Emerson Process Management BV

Nederland
Patrijsweg 140
2289 EZ Rijswijk
T [phone]
F [phone]

www.emersonprocess.nl

Emerson Process Management nv/sa

België
De Kleetlaan
1831 Diegem
België
T [phone]
F [phone]
gratis nummer klantendienst debietmetingen
T 0800 75 345

www.emersonprocess.be

Micro Motion Japan

Emerson Process Management
1-2-5, Higashi Shinagawa
Shinagawa-ku
Tokio 140-0002, Japan
T [phone]
F [phone]

©2015 Micro Motion, Inc. Alle rechten voorbehouden.

Het Emerson-logo is een handelsmerk en dienstmerk van Emerson Electric Co.
De merken Micro Motion, ELITE, ProLink, MVD en MVD Direct Connect zijn merken van
een van de bedrijven van de Emerson Process Management-groep. Alle overige merken
zijn eigendom van de respectieve eigenaars.
