Manuel d’installation

MMI-20077217, Rev AA

Août 2020

™

Transmetteurs 5700 Micro Motion

Manuel d’installation transmetteurs 5700 avec PROFIBUS® -PA

Consignes de sécurité

Les messages de sécurité qui apparaissent dans ce manuel sont destinés à garantir la sécurité du personnel et de l'équipement.
Lire attentivement chaque message de sécurité avant d'effectuer les procédures qui suivent.

Informations sur la sécurité et les certifications

Ce produit Micro Motion est conforme à toutes les directives européennes en vigueur s’il est installé conformément aux
instructions de ce manuel. Consulter la déclaration de conformité UE pour connaître la liste des directives qui s’appliquent à ce
produit. La déclaration de conformité UE et le manuel contenant les instructions et schémas d’installation ATEX sont disponibles
sur www.emerson.com ou en contactant votre centre de service Micro Motion.

Les informations concernant les appareils conformes à la Directive Équipements sous pression sont disponibles sur Internet à
l’adresse suivante : www.emerson.com.

Pour une installation en atmosphère explosive en Europe, se référer à la norme EN 60079-14 en l’absence de norme nationale.

Informations complémentaires

Les spécifications complètes du produit se trouvent dans la fiche de spécifications. Pour les informations relatives au dépannage,
consulter le manuel de configuration. Les fiches de spécifications et les manuels sont disponibles sur le site Internet de Micro
Motion à l'adresse www.emerson.com.

Réglementation pour le retour de produits

Suivre les procédures de Micro Motion lors du retour d'un appareil. Ces procédures assurent le respect de la réglementation
relative au transport de produits et la sécurité des employés de Micro Motion. L'appareil retourné sera refusé en cas de non­respect des procédures de Micro Motion.

Pour connaître les procédures à suivre et obtenir les formulaires nécessaires, rendez-vous sur notre site d'assistance en ligne sur

www.emerson.com, ou contactez le service clientèle de Micro Motion par téléphone.

Service clientèle d’Emerson Flow

e-mail :

• International :[e-mail]

• Asie-Pacifique : [e-mail]

Téléphone :

Amérique du Nord et du Sud

États-Unis 800-522-6277 Royaume-Uni et Ir-

Canada [phone] Pays-Bas [phone]

Mexique [phone] France [phone]

Argentine [phone] Allemagne 0800 182 5347 Pakistan 888 550 2682

Brésil [phone] Italie [phone] Chine [phone]

Chili [phone] Europe centrale et

Pérou [phone] Russie/CEI [phone] Corée du Sud [phone]

Europe et Moyen-Orient Asie-Pacifique

lande

de l’Est

Égypte 0800 000 0015 Singapour [phone]

Oman 800 70101 Thaïlande 001 800 441 6426

Qatar 431 0044 Malaisie 800 814 008

Koweït 663 299 01

Afrique du Sud 800 991 390

Arabie saoudite 800 844 9564

0870 240 1978 Australie 800 158 727

666

901

[phone]
111

Nouvelle-Zélande 099 128 804

Inde 800 440 1468

Japon [phone]

2

Amérique du Nord et du Sud Europe et Moyen-Orient Asie-Pacifique

EAU 800 0444 0684

3

4

Manuel d’installation Table des matières

MMI-20077217 Août 2020

Table des matières

Chapitre 1 Avant de commencer................................................................................................. 7

1.1 À propos de ce document............................................................................................................ 7

1.2 Avertissements de sécurité.......................................................................................................... 7

1.3 Documentation associée............................................................................................................. 8

Chapitre 2 Préparation................................................................................................................9

2.1 Liste de vérification pour l’installation..........................................................................................9

2.2 Autres points à prendre en considération pour mettre à niveau les installations.........................10

2.3 Caractéristiques de l’alimentation............................................................................................. 10

Chapitre 3 Montage et câblage du capteur................................................................................ 13

3.1 Montage et câblage du capteur pour transmetteurs intégrés.....................................................13

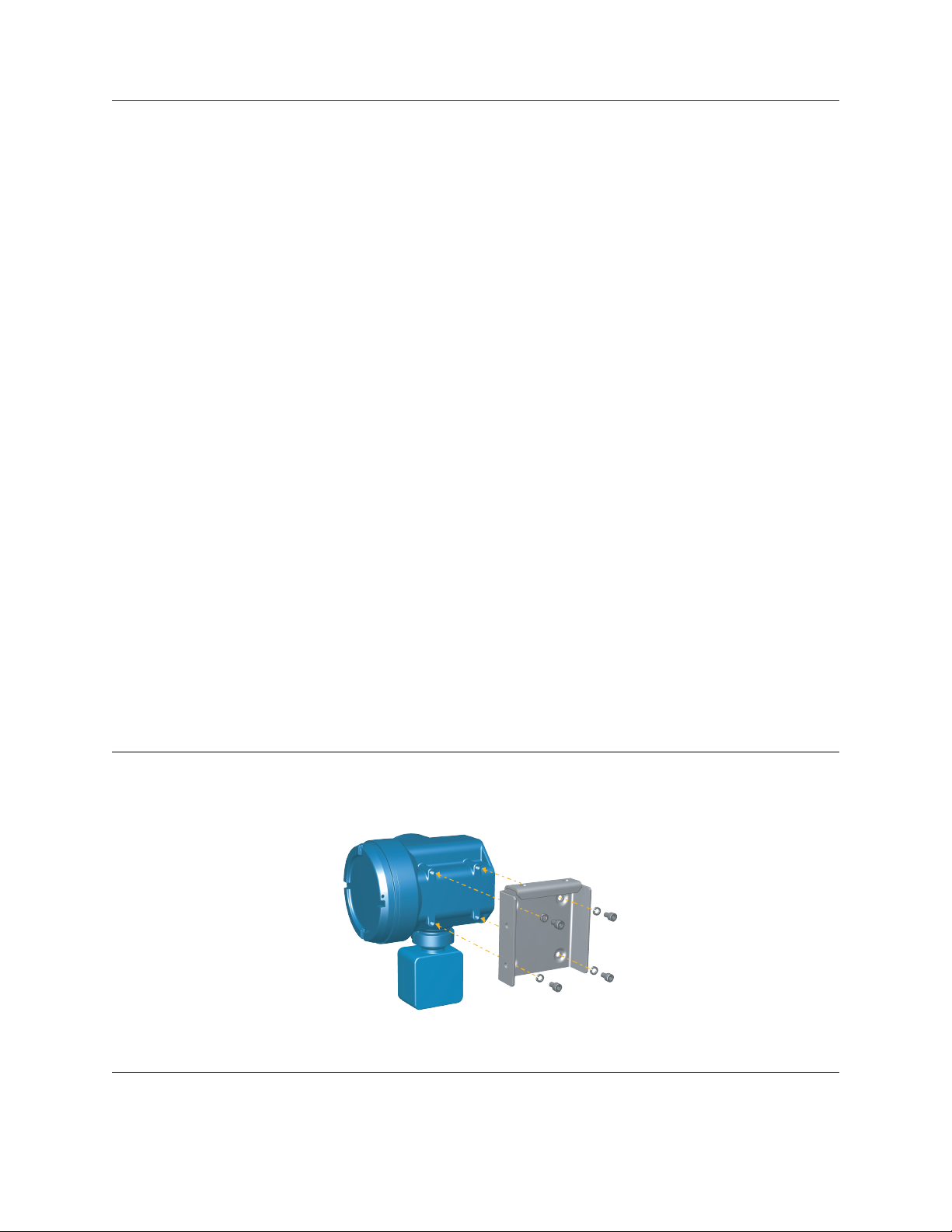

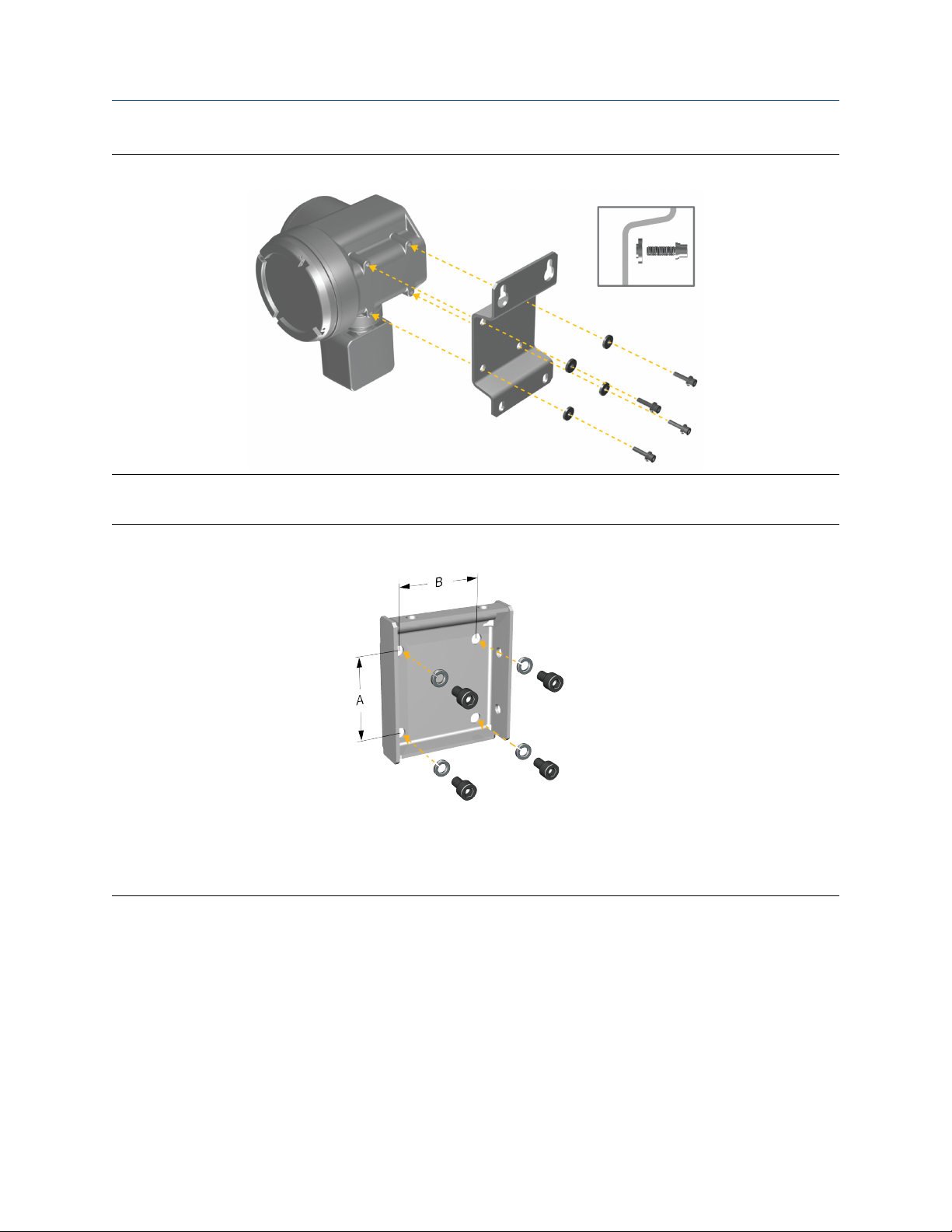

3.2 Montage du transmetteur......................................................................................................... 13

3.3 Câblage d’un transmetteur à montage déporté au capteur........................................................17

3.4 Mise à la terre des éléments constitutifs de l’instrument............................................................20

3.5 Rotation du transmetteur sur le capteur (facultatif)................................................................... 21

3.6 Rotation de l’interface utilisateur sur le transmetteur (facultatif)...............................................22

3.7 Rotation de la boîte de jonction du câblage du capteur sur un transmetteur déporté

(facultatif)...................................................................................................................................23

Chapitre 4 Câblage des voies.....................................................................................................27

4.1 Types d’installation du transmetteur 5700................................................................................ 27

4.2 Voies disponibles....................................................................................................................... 27

4.3 Accès aux voies de câblage........................................................................................................ 28

4.4 Câblage des entrées/sorties.......................................................................................................29

4.5 Paramètres d’entité de l’entrée FISCO....................................................................................... 31

4.6 Câblage pour les installations en zone sûre................................................................................ 31

4.7 Câblage pour les installations en zone dangereuse.................................................................... 34

Chapitre 5 Câblage de l’alimentation........................................................................................ 39

Chapitre 6 Configuration du transmetteur 5700 pour la communication PROFIBUS-PA..............41

6.1 Adressage..................................................................................................................................41

Chapitre 7 Mise sous tension du transmetteur...........................................................................43

Chapitre 8 Configuration guidée............................................................................................... 45

Chapitre 9 Mode d’emploi des commandes de l’indicateur........................................................47

Chapitre 10 Connexion en mode port service disponible............................................................. 49

Manuel d’installation 5

Table des matières Manuel d’installation

Août 2020 MMI-20077217

6 Transmetteurs Micro Motion 5700 avec Profibus PA

Manuel d’installation Avant de commencer

MMI-20077217 Août 2020

1 Avant de commencer

1.1 À propos de ce document

Le présent document contient des informations sur la préparation, le montage, le câblage et le paramétrage
initial du transmetteur 5700 avec PROFIBUS-PA. Pour plus d’informations sur la configuration complète, la
maintenance, le dépannage ou l’entretien du transmetteur, voir le manuel de configuration et d’utilisation.

Le présent document contient des informations qui présupposent la compréhension par l’utilisateur des
procédures et concepts de base relatifs à l’installation, la configuration et la maintenance des transmetteurs
et des capteurs.

1.2 Avertissements de sécurité

Dans le présent document, les avertissements de sécurité sont classés selon les catégories suivantes basées
sur les normes Z535.6-2011 (R2017).

DANGER

Une situation dangereuse entraînera des blessures graves, voire mortelles, si elle n’est pas évitée.

ATTENTION

Une situation dangereuse risque d’entraîner des blessures graves, voire mortelles, si elle n’est pas évitée.

ATTENTION
Une situation dangereuse entraînera ou risque d’entraîner des blessures mineures ou légères, si elle n’est
pas évitée.

REMARQUER

Une situation peut entraîner une perte de données et des dégâts matériels ou logiciels, si elle n’est pas évitée.
Il n’existe aucun risque plausible de blessures corporelles.

Accès physique

REMARQUER

Les équipements des utilisateurs finals sont susceptibles de subir des dommages importants ou de graves
erreurs de configuration de la part de personnes non autorisées. Ils doivent être protégés de toute utilisation
non autorisée intentionnelle ou accidentelle.

La sécurité physique est un aspect important de tout programme de sécurité ; elle joue un rôle essentiel dans
la protection de votre système. L’accès physique doit être limité pour protéger les biens des utilisateurs. Cette
limitation s’applique à tous les systèmes utilisés au sein de l’usine.

Manuel d’installation 7

Avant de commencer Manuel d’installation

Août 2020 MMI-20077217

1.3 Documentation associée

Pour accéder à toute la documentation produit, consulter le DVD de documentation produit livré avec
l’appareil ou l’adresse www.emerson.com.

Pour plus d’informations, consulter l’un des documents suivants :

• Transmetteurs Micro Motion 5700 : Fiche de spécifications

• Transmetteurs Micro Motion 5700 avec bus de terrain PROFIBUS-PA : Manuel de configuration et d’utilisation

• PROFIBUS-PA : Guide d’installation et de mise en œuvre

• Manuel d’installation du capteur

8 Transmetteurs Micro Motion 5700 avec Profibus PA

Manuel d’installation Pr

MMI-20077217 Août 2020

éparation

2 Préparation

2.1 Liste de vérification pour l’installation

□ Si possible, installer le transmetteur à l’abri de la lumière directe du soleil. Les certifications pour zones

dangereuses peuvent imposer des limites environnementales plus restrictives pour le transmetteur.

□ S’il est envisagé d’installer le transmetteur dans une zone dangereuse :

ATTENTION

— Vérifier que le transmetteur dispose de la certification appropriée pour zones dangereuses. Une

plaque signalétique de certification pour zones dangereuses est apposée sur le boîtier de chaque
transmetteur.

— S’assurer que les câbles utilisés entre le transmetteur et le capteur sont conformes aux exigences

liées aux zones dangereuses.

— Pour les installations ATEX/IECEx, respecter strictement les instructions de sécurité contenues dans

la documentation de certification ATEX/IECEx, disponible sur le DVD de documentation livré avec
l’appareil ou accessible sur www.emerson.com.

□ S’assurer de disposer du câble conducteur approprié et des pièces nécessaires à l’installation du câble.

Pour le câblage du transmetteur au capteur, vérifier que la longueur maximale du câble ne dépasse pas
305 m.

□ Veiller à utiliser les câbles suivants pour les différents raccordements :

— Un câble de bus de terrain PROFIBUS-PA homologué, dédié aux terminaux de bus de terrain PROFIBUS-

PA

— Un câble d’instrument blindé à paires torsadées et à fil de masse pour toutes les sorties

□ Le transmetteur peut être installé dans n’importe quelle configuration, tant que les entrées de câble ou

l’indicateur du transmetteur ne sont pas orientés vers le haut.
L’installation du transmetteur avec les entrées de câble ou l’indicateur orientés vers le haut présente un

risque d’infiltration de l’humidité de condensation dans le boîtier, ce qui pourrait endommager le
transmetteur.

Des exemples d’orientation possibles du transmetteur sont présentés ci-après.

Orientation préférée

Autres orientations

□ Monter le transmetteur dans un emplacement et selon une orientation satisfaisant les conditions

suivantes :

— Prévoir un dégagement suffisant pour ouvrir le couvercle du boîtier du transmetteur. Prévoir à

l’installation un dégagement de 203 mm à 254 mm aux points d’accès de câblage.

Manuel d’installation 9

Pr

éparation Manuel d’installation

Août 2020 MMI-20077217

— Fournir un accès dégagé pour l’installation du câblage sur le transmetteur.
— Fournir un accès dégagé à toutes les bornes de câblage aux fins de dépannage.

2.2 Autres points à prendre en considération pour mettre à niveau les installations

□ L’installation du transmetteur peut nécessiter entre 76 mm et 152 mm de câblage supplémentaire pour

raccorder les entrées/sorties et l’alimentation. Cette longueur s’ajoute au câblage déjà installé. S’assurer
d’avoir le câblage supplémentaire nécessaire à la nouvelle installation.

□ Avant de retirer le transmetteur existant, noter ses données de configuration pour les réutiliser sur le

transmetteur à installer. À la première mise sous tension du nouveau transmetteur, effectuer la
configuration de l’appareil en suivant les étapes proposées.

Noter les informations suivantes (le cas échéant) :

Variable Réglage

Repère

Unités de débit massique

Unités de débit volumique

Unités de masse volumique

Unités de température

Paramètres d’étalonnage (pour installations à 9 fils seulement)

Coefficient d’étalonnage en débit FCF (coefficient d’étalonnage en débit) :

Coefficients d’étalonnage en masse
volumique

Paramètres du bloc de fonction

Affectation des voies

L_Type

Échelle XD (affectation des unités de
mesure)

Adresse de l’appareil

— D1 :
— D2 :
— K1 :
— K2 :
— TC :
— FD :

Sélection d’identification

2.3 Caractéristiques de l’alimentation

Alimentation ca/cc universelle, avec reconnaissance automatique de la tension d’alimentation :

10 Transmetteurs Micro Motion 5700 avec Profibus PA

Manuel d’installation Préparation

MMI-20077217 Août 2020

• 85 à 240 Vca, 50/60 Hz, 6 W de puissance nominale, 11 W maximum

• 18 à 100 Vcc, 6 W de puissance nominale, 11 W maximum

Remarque

Pour l’alimentation cc :

• Les caractéristiques d’alimentation indiquées ici présument qu’un seul transmetteur est connecté sur

chaque câble.

• À la mise sous tension, la source d’alimentation doit pouvoir générer un courant d’appel minimum de

1,5 A par transmetteur et une tension minimale de 18 Vcc.

• La longueur et le diamètre des fils du câble d’alimentation doivent être calculés afin que la tension aux

bornes du transmetteur soit de 18 Vcc, pour un courant de charge de 0,7 A.

Formule de dimensionnement des câbles

M = 18 V + (R x L x 0,5 A)

• M : tension d’alimentation minimale

• R : résistance du câble (en Ω/pied)

• L : longueur du câble (en pieds)

Résistance type du câble d’alimentation à 20,0 °C

Section du conducteur Résistance

14 AWG 0,0050 Ω/pied

16 AWG 0,0080 Ω/pied

18 AWG 0,0128 Ω/pied

20 AWG 0,0204 Ω/pied

2,5 mm

1,5 mm

1,0 mm

0,75 mm

0,50 mm

2

2

2

2

2

0,0136 Ω/m

0,0228 Ω/m

0,0340 Ω/m

0,0460 Ω/m

0,0680 Ω/m

2.3.1 Longueur maximale des câbles entre le capteur et le transmetteur

Le type de câble détermine la longueur maximale de câble entre le capteur et le transmetteur installés
séparément.

Manuel d’installation 11

Préparation Manuel d’installation

Août 2020 MMI-20077217

Type de câble Section du conducteur Longueur maximale

Micro Motion à 4 conducteurs pour
montage déporté

Micro Motion à 9 conducteurs pour
montage déporté

Câble à 4 conducteurs fourni par l’utili­sateur

Sans objet • 305 m sans certification Ex

• 152 m avec des capteurs certifiés

IIC

• 305 m avec des capteurs certifiés

IIB

Sans objet 18 m

Vcc 0,326 mm² 91 m

Vcc 0,518 mm² 152 m

Vcc 0,823 mm² 305 m

RS-485 0,326 mm² ou plus 305 m

12 Transmetteurs Micro Motion 5700 avec Profibus PA

Manuel d’installation Montage et câblage du capteur

MMI-20077217 Août 2020

3 Montage et câblage du capteur

3.1 Montage et câblage du capteur pour transmetteurs intégrés

Aucune autre exigence de montage ne s'applique aux transmetteurs intégrés et il est inutile de connecter le
câblage entre le transmetteur et le capteur.

3.2 Montage du transmetteur

Deux options de montage du transmetteur sont disponibles :

• Montage du transmetteur sur un mur ou une surface plane

• Montage du transmetteur sur un tube support

3.2.1 Montage du transmetteur sur un mur ou sur une surface plane

Conditions préalables

• Micro Motion recommande d’utiliser des éléments de fixation M8 x 1,25 susceptibles de résister à

l’environnement du procédé. L’offre standard Micro Motion ne comprend ni les boulons ni les écrous (les
boulons et les écrous universels sont disponibles en option).

• Vérifier que la surface est plane et rigide, qu’elle ne vibre pas ou ne bouge pas excessivement.

• S’assurer d’avoir les outils nécessaires ainsi que le kit de montage fourni avec le transmetteur.

Procédure

1. Installer le support de montage sur le transmetteur et serrer les vis au couple de 9,04 N m à 10,17 N m.

Illustration 3-1 : Support de montage fixé à un transmetteur en aluminium

Manuel d’installation 13

Montage et câblage du capteur Manuel d’installation

Août 2020 MMI-20077217

Illustration 3-2 : Support de montage fixé à un transmetteur en acier inoxydable

2. Pour les installations murales, fixer le support de montage à la surface préparée.

Illustration 3-3 : Support de montage mural et dimensions pour un transmetteur en aluminium

A. 71 mm

B. 71 mm

14 Transmetteurs Micro Motion 5700 avec Profibus PA

Manuel d’installation Montage et câblage du capteur

MMI-20077217 Août 2020

Illustration 3-4 : Support de montage mural et dimensions pour un transmetteur en acier inoxydable

A. 190,8 mm

B. 93,2 mm

3. Pour un transmetteur en aluminium, positionner et fixer le support de montage du transmetteur au

support de montage fixé au mur ou au tube support.

Illustration 3-5 : Installation et fixation d’un transmetteur en aluminium sur le support de montage

Conseil

Pour s’assurer que les orifices du support de montage sont alignés, insérer tous les boulons de fixation dans
leurs emplacements avant le serrage.

Manuel d’installation 15
