WymogiCE

P/NMMI-20016560,Rev.AA
Styczeń2010

Przetworniki9739MVDrmyMicroMotion®
WymogiCE

Prawaautorskieiznakitowarowe

©

2010MicroMotion,Inc.Wszelkieprawazastrzeżone.LogoMicroMotioniEmersonsąznakamihandlowymiiznakamiusługowymirmyEmerson
ElectricCo.
Management.Pozostałeznakihandlowestanowiąwłasnośćichodpowiednichwłaścicieli.

MicroMotion,ELITE,MVD,ProLink,MVDDirectConnectorazPlantWebsąznakamijednejzrmnależącejdogrupyEmersonProcess

Opisdokumentu

Wniniejszymdokumencieniezostałzawartykompletnyzestawinstrukcjiinstalacji.Kompletnyzestawinstrukcji

instalacjiznajdujesięwinstrukcjiinstalacjidostarczanejzurządzeniem.

Informacjeoatestachbezpieczeństwa

Przetwornik9739MVDspełniawłaściwedyrektywyUniiEuropejskiej,jeślizostałzainstalowanyzgodniezinstrukcjami

zawartymiwniniejszejinstrukcjiinstalacji.DeklaracjazgodnościECzawierawykazdyrektywodnoszącychsiędo

tegourządzenia.DeklaracjęzgodnościECorazstosownedyrektywyUEwrazzkompleteminstrukcjiidiagramów

montażowychATEXumieszczonowInterneciepodadresemwww.micromotion.com/atex.Temateriałymożnarównież

otrzymaćodlokalnegoprzedstawicielarmyMicroMotion.

Informacjenatematurządzeńzgodnychzdyrektywądotyczącąurządzeńciśnieniowychznajdująsięnastronie

www.micromotion.com/documentation.

WprzypadkuinstalacjiwobszarzezagrożonymwybuchemnaterenieEuropynależystosowaćsiędonormyEN

60079-14,jeślinieobowiązująnormynarodowe.

Pozostałeinformacje

Pełnedanetechniczneprzetwornikazawieratabeladanychtechnicznych.Informacjepomocnewrozwiązywaniu

problemówzawierapodręcznikkonguracjiprzetwornika.Tabeledanychtechnicznychproduktuzostałyudostępnione

nastronie

MicroMotion:www .micromotion.com/documentation.

Listaczynnościkontrolnychpodczasinstalacji

qUpewnijsię,żeprzetwornikmożebyćużytkowanywśrodowisku,wktórymjestinstalowany.Zapoznajsięz

informacjamiozagrożeniachznajdującymisięnatabliczcezatestamiprzetwornika.

qZlokalizujizamontujprzetwornikzgodniezponiższymiwymaganiami:

−Przetwornikzainstalowaćwsposóbumożliwiającyjegoobsługęikalibrację.

−Temperaturaotoczeniawmiejscuinstalacjimusimieścićsięwzakresieod–35do+55°C(od–31do+131
°F).Jeśliprzetwornikjestwyposażonywwyświetlacz,wtemperaturachponiżej–10°C(14°F)mogą
występowaćproblemyzodczytemjegowskazań.

−Lokalizacjamontażowamusizapewniaćnastępująceodstępywymaganedozdejmowaniapokrywy
obudowy:

•292mm(11,5cala)wprzypadkuurządzeńbezwyświetlaczy ,

•266mm(10,46cala)wprzypadkuurządzeńzwyświetlaczami.

−Abyzapobieckondensacjiparywodnejlubprzedostawaniusięwilgocidownętrzaobudowy,przetwornik
ustawićtak,abyjegoprzepustykablowebyłyskierowanewdół.Abyzapewnićwodoszczelność
przetwornika,uszczelnićtrzyprzepustykablowezgwintemNPT3/4cala.

qSprawdzić,czyjestdostępnyodpowiednikabel9-żyłowyorazczęściwymaganedojegomontażu.Połączyć

przetwornik
czujnikapamiętać,żemaksymalnadługośćkablato300m.

qUpewnićsię,żedowszystkichpołączeńWe/Wyjestużywanykabelekranowanytypuskrętka.
qWprzypadkuinstalacjiATEXściśleprzestrzegaćinstrukcjibezpieczeństwawymienionychwniniejszym

podręcznikuoraznormATEXdostępnychwInterneciepodadresem

9739MVDiczujnikzapomocą9-żyłowegokablaMicroMotion.Podczasłączeniaprzetwornikai

www.micromotion.com.

WymogiCE

1

Przygotowywaniekabla9-żyłowego

Wzależnościodtypukabla9-żyłowegoużywanegodoinstalacjiprzetwornikasposóbprzygotowaniakablaróżnisię.
Firmadostarczatrzytypykabli9-żyłowych:wosłonieplastikowej,ekranowanyizbrojony.

Procedura

Abyprzygotowaćkabel9-żyłowydopołączeniaprzetwornikazczujnikiem,przeczytajponiższeinformacje:

•Informacjenatematprzygotowywaniakablawosłonieplastikowejdomontażuwprzepuściezawierarysunek1.

•Informacjenatematprzygotowywaniakablaekranowanegoizbrojonegodomontażuzdławikamikablowymi
zawierarysunek2.

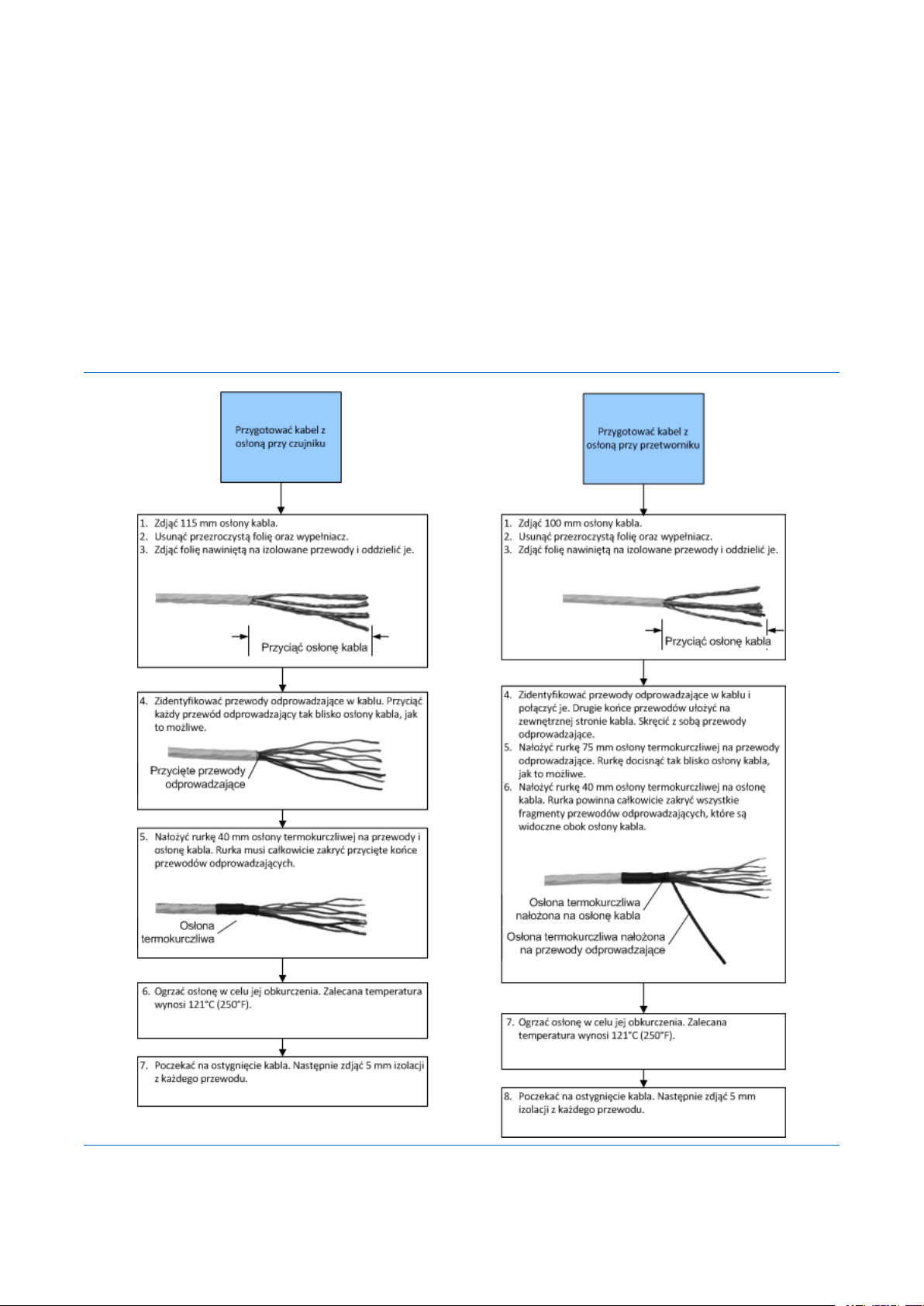

Ilustracja1Przygotowaniekablazosłonąplastikową

2

Instalacjaprzetworników9739MVDrmyMicroMotion

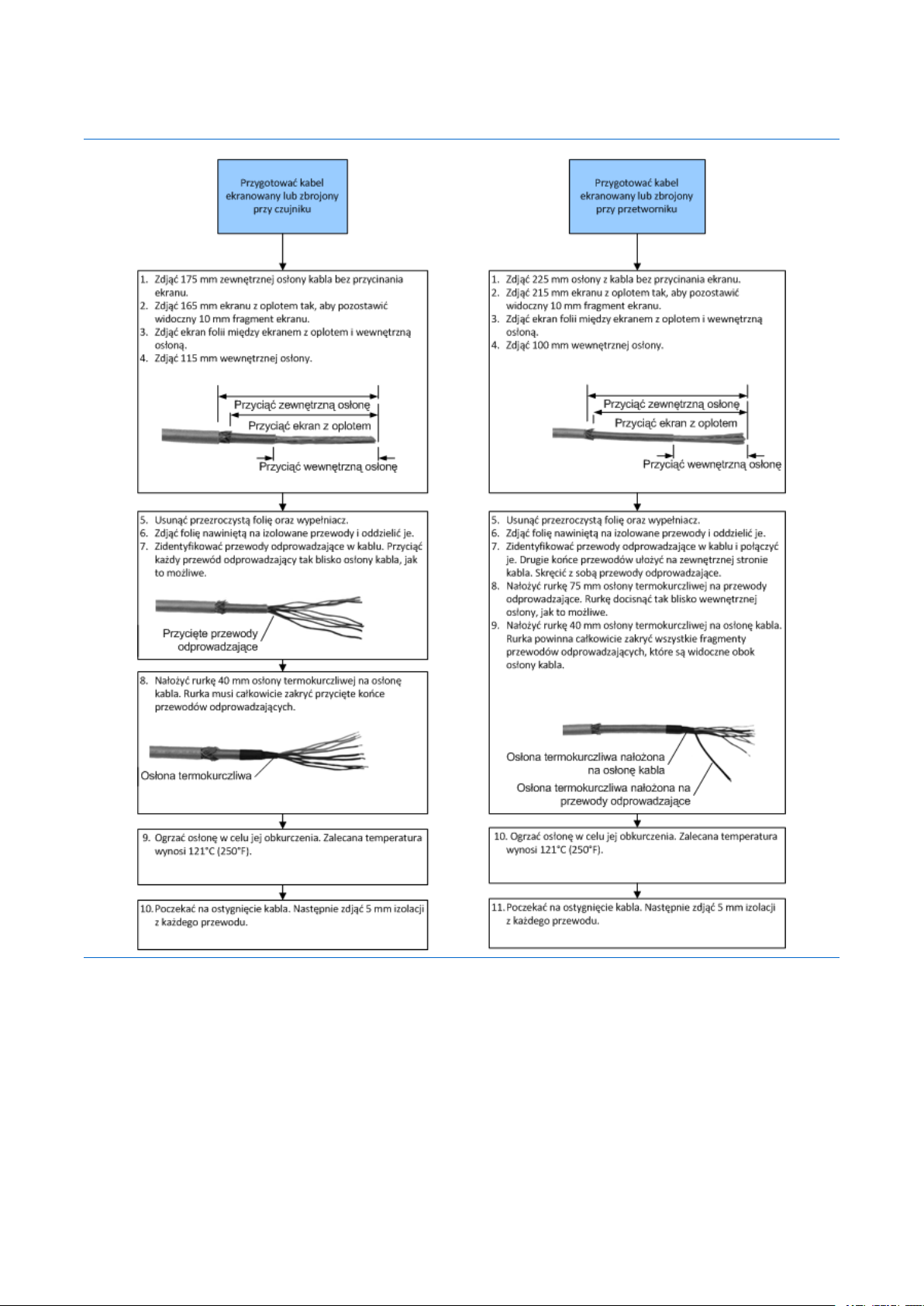

Ilustracja2Przygotowaniekablaekranowanegolubzbrojonego

Połączenieprzetwornikazczujnikiemzapomocąkablazosłoną
plastikową

Warunkizasadnicze

WprzypadkuinstalacjiA TEXkabelzosłonąplastikowąnależyinstalowaćwdostarczonymprzezużytkownikaszczelnym,
metalowymprzepuściezapewniającym360°ekranowanieobciążeniakońcowegozamkniętegokabla.

WymogiCE

3
