Suplemento às Ligações

P/N MMI-20016036, Rev. AA
Setembro 2009

Modelo 775 da Micro Motion

®

Adaptador Inteligent THUM™ de Montagem Integral Sem Fios

Conteúdo

Visão geral do Adaptador THUM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . página 3

Considerações a ter durante a instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . página 4

Localização do Adaptador THUM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . página 4

Requisitos de ligações do Adaptador THUM . . . . . . . . . . . . . . . . . . . . . . . . . página 5

Ligação do Adaptador THUM de montagem integral. . . . . . . . . . . . . . . . . . . página 6

Após a instalação e configuração do Adaptador THUM . . . . . . . . . . . . . . . . página 7

Sobre este suplemento

®

O Modelo 775 da Micro Motion

: Suplemento às Ligações do Adaptador THUM™ Adapter Wiring Supplement

de Montagem Integral sem Fios Inteligente fornece informações detalhadas sobre a ligação do Adaptador THUM
de montagem integral sem fios ao seu medidor da Micro Motion. Este suplemento não deve ser considerado
um guia completo para o Adaptador THUM sem Fios Inteligente.

Para obter informações adicionais sobre a instalação e configuração do Adaptador THUM sem Fios Inteligente,
consulte o Guia de Instalação Rápida do Adaptador THUM

™

do Adaptador THUM

sem Fios Inteligente também disponível no CD de Documentação do Produto da

™

sem Fios Inteligente ou o Manual de Referência

Micro Motion ou no site www.micromotion.com.
Para obter mais informações sobre a instalação e configuração do seu medidor da Micro Motion, consulte o CD

de Documentação do Produto da Micro Motion para obter o manual adequado do produto.

Informações sobre segurança e aprovação

Este produto da Micro Motion está de acordo com todas as directivas europeias aplicáveis quando instalado
adequadamente de acordo com as instruções deste manual. Consulte a Declaração de Conformidade CE
para as directivas aplicáveis a este produto. A Declaração de Conformidade CE, com todas as directivas
europeias aplicáveis e as Instruções e Gráficos de Instalação ATEX completas estão disponíveis na Internet
em www.micromotion.com/atex ou junto ao Centro de Assistência Técnica local da Micro Motion.

Para instalações em áreas de perigo na Europa, consulte a norma EN60079-14, caso as normas nacionais
não se apliquem.

Serviço de atendimento ao cliente da Micro Motion

Para obter serviço de atendimento ao cliente, telefone para o centro de apoio mais próximo de si:

• Nos Estados Unidos, ligue para

800-522-MASS (800-522-6277) (ligação gratuita)

• No Canadá e América Latina, telefone para o número [phone]

•Na Ásia:

- No Japão, ligue para 3 5769-6803

- Noutros locais, ligue para [phone] (Singapura)

•Na Europa:

- No Reino Unido, ligue para 0870 240 1978 (ligação gratuita)

- Noutros locais, ligue para [phone] (Holanda)

Os clientes fora dos E.U.A. podem também enviar um e-mail para o serviço de atendimento ao cliente
da Micro Motion através do endereço [e-mail].

© 2009 Micro Motion, Inc. Todos os direitos reservados.

Os logótipos da Micro Motion e da Emerson são marcas comerciais e de serviço da Emerson Electric Co. Micro Motion, ELITE,
MVD, ProLink, MVD Direct Connect e PlantWeb são marcas de uma das companhias da Emerson Process Management.
Todas as outras marcas comerciais são propriedades dos respectivos proprietários.

Visão geral do Adaptador THUM

MICRO MOTION INC MIC

RO MOTI

ON INC

MODEL S/N MODEL S/

N

Adaptador THUM sem Fios Inteligente

Caixa do transmissor

Tampa do transmissor retirada

Conectores do bloco de terminais

Adaptador THUM
sem Fios Inteligente

Caixa do transmissor

Tampa do transmissor retirada

Conectores do bloco de terminais

O Adaptador THUM™ sem Fios Inteligente funciona como uma extensão da função HART da saída primária
de mA no seu transmissor da Micro Motion. O mesmo transmite dados HART do transmissor para a rede

™

HART
o transmissor HART sobre a saída primária de mA. O Adaptador THUM sem Fios Inteligente é enviado
completamente montado no transmissor da Micro Motion.

O Adaptador THUM é instalado usando um vedante de roscas aprovado e apertado com um valor de binário
de 40–47 Nm (30–35 ft-lbs). A Figura 1 mostra um adaptador THUM de montagem integral instalado
instalado num transmissor Modelo 2700. A Figura 2 mostra um adaptador THUM de montagem integral
instalado instalado num transmissor Modelo 2200S.

sem fios. O Adaptador THUM pode ser usado com qualquer transmissor da Micro Motion que suporte

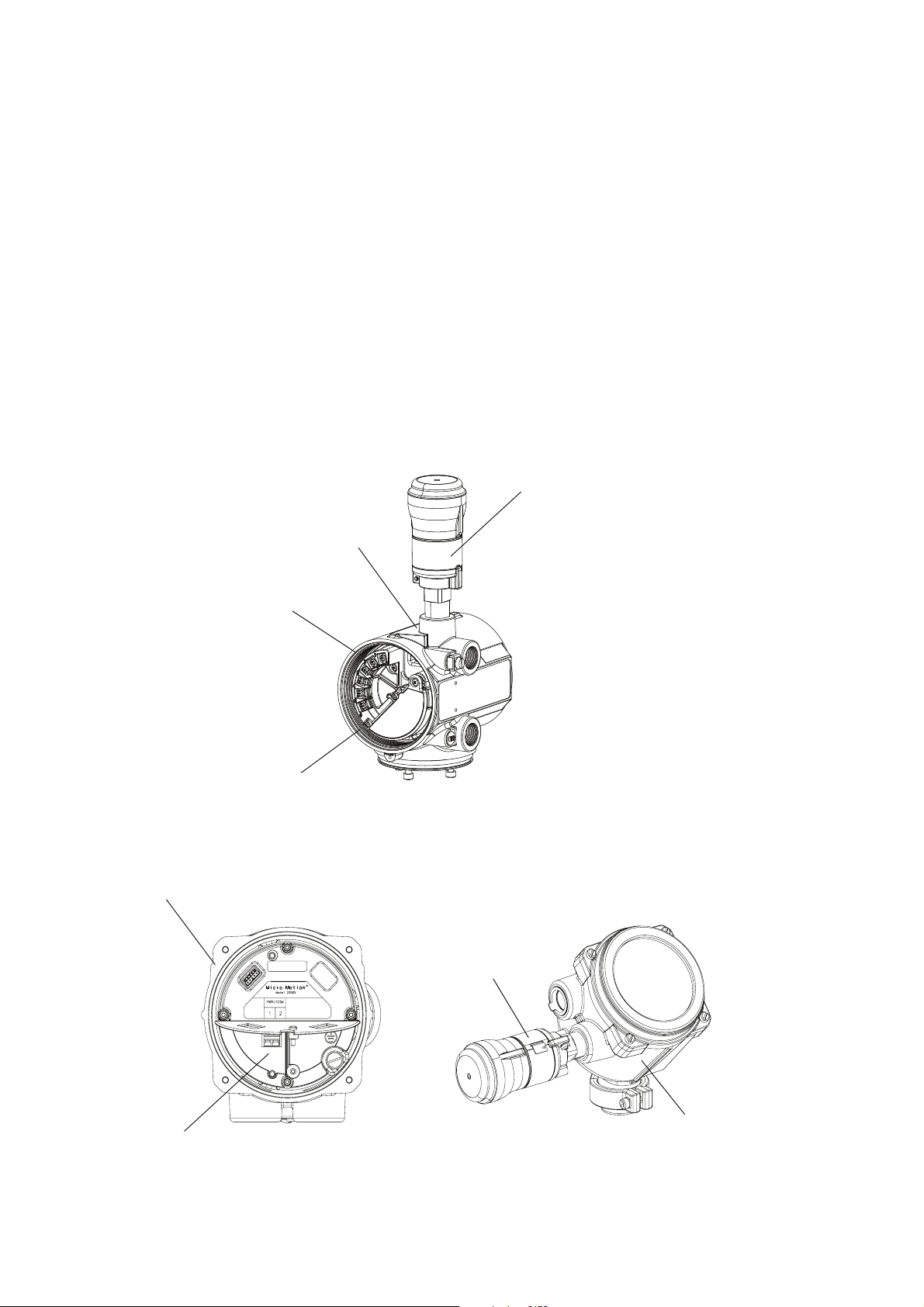

Figura 1 Componentes do Adaptador THUM de Montagem Integral (Modelo 2700)

Figura 2 Componentes do Adaptador THUM de Montagem Integral (Modelo 2200S)

Suplemento às Ligações do Modelo 775 da Micro Motion 3
