Tillägg för ledningsdragning

P/N MMI-20016037, Rev. AA
September 2009

Micro Motion® modell 775

Smart trådlös integralt monterad THUM™-adapter

Innehållsförteckning

THUM-adapter, översikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sidan 3

Att tänka på vid installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sidan 4

Lokalisera THUM-adaptern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sidan 4

Ledningsdragningskrav för THUM-adapter . . . . . . . . . . . . . . . . . . . . . . . . . . . sidan 5

Ledningsdragning av integralmonterad THUM-adapter . . . . . . . . . . . . . . . . . . sidan 6

Efterinstallation och konfiguration av THUM-adaptern. . . . . . . . . . . . . . . . . . . sidan 7

Om detta tillägg

®

Micro Motion

modell 775: Ledningsdragningstillägg för Smart trådlös integralt monterad THUM™-adapter

innehåller detaljerad information om ledingsdragning för den integralt monterade THUM-adapterns trådlösa
enhet till din Micro Motion-mätare. Detta tillägg är inte en omfattande vägledning för Smart trådlösa
THUM-adapterenhet.

För ytterligare information om hur du installerar och konfigurerar Smart trådlösa THUM-adapter, se Smart trådlösa

THUM

™

-adapterns snabbinstallationshandbok eller Smart trådlösa THUM™-adapterns referenshandbok som

också finns på Micro Motion produktdokumentations-CD eller på www.micromotion.com.
För ytterligare information om hur du installerar och konfigurerar Micro Motion-mätaren, se Micro Motion

produktdokumentations-CD för lämplig produkthandbok.

Information om säkerhet och godkännande

Micro Motion-produkter uppfyller alla tillämpbara europeiska direktiv när de är korrekt installerade enligt
instruktionerna i denna handbok. Se EU-intyget om överensstämmelse för information om tillämpliga direktiv
för denna produkt. Försäkran om EG-överensstämmelse med alla tillämpbara europeiska direktiv och ATEX
kompletta installationsritningar och anvisningar finns på Internet på www.micromotion.com/atex eller hos ditt
lokala Micro Motion-kundcenter.

För installationer i explosionsfarlig miljö i Europa hänvisas till standard EN60079-14 om lokala bestämmelser
inte kan tillämpas.

Micro Motion kundtjänst

Ring supportcentret närmast dig för kundtjänst:

• In USA ringer du

800-522-MASS (800-522-6277) (avgiftsfritt)

• I Kanada och Latinamerika ringer du (+1 303) -527-5200

•I Asien:

- I Japan ringer du [phone]

- I andra länder ringer du [phone] (Singapore)

•I Europa:

- I Storbritannien ringer du 0870-240 1978 (avgiftsfritt)

- I andra länder ringer du [phone] (Nederländerna)

Kunder utanför USA kan också skicka e-post till Micro Motions kundtjänst på [e-mail].

© 2009 Micro Motion, Inc. Med ensamrätt.

Micro Motion- och Emerson-logotypen är varu- och servicemärken som tillhör Emerson Electric Co. Micro Motion, ELITE,
MVD, ProLink, MVD Direct Connect, and PlantWeb är varumärken som tillhör något av företagen i Emerson Process
Management-koncernen. Alla andra varumärken tillhör respektive ägare.

THUM-adapter, översikt

MICRO MOTION INC MIC

RO MOTI

ON INC

MODEL S/N MODEL S/

N

Smart trådlös THUM-adapter

Transmitterhus

Transmitterlocket borttaget

Kopplingsplintanslutningar

Smart trådlös
THUM-adapter

Transmitterhus

Transmitterlocket borttaget

Kopplingsplintanslutningar

Smart trådlösa THUM™-adapter fungerar som en förlängning av HART-funktionen på den primära
mA-utsignalen på din Micro Motion-transmitter. Den sänder HART-data från the transmittern till det trådlösa

™

HART
över den primära mA-utsignalen. Smart trådlösa THUM-adapter levereras integralt monterad på
Micro Motion-transmittern.

THUM-adaptern installeras med ett godkänt gängtätningsmedel och sätts fast med ett vridmomentsvärde
på 40–47 Nm (30–35 ft-lbs). Figur 1 visar en integralt monterad THUM-adapter som installerats
i en modell 2700-transmitter. Figur 2 visar en integralt monterad THUM-adapter som installerats i en
modell 2200S-transmitter.

-nätverket. THUM-adaptern kan användas med alla Micro Motion-transmittrar som stöder HART,

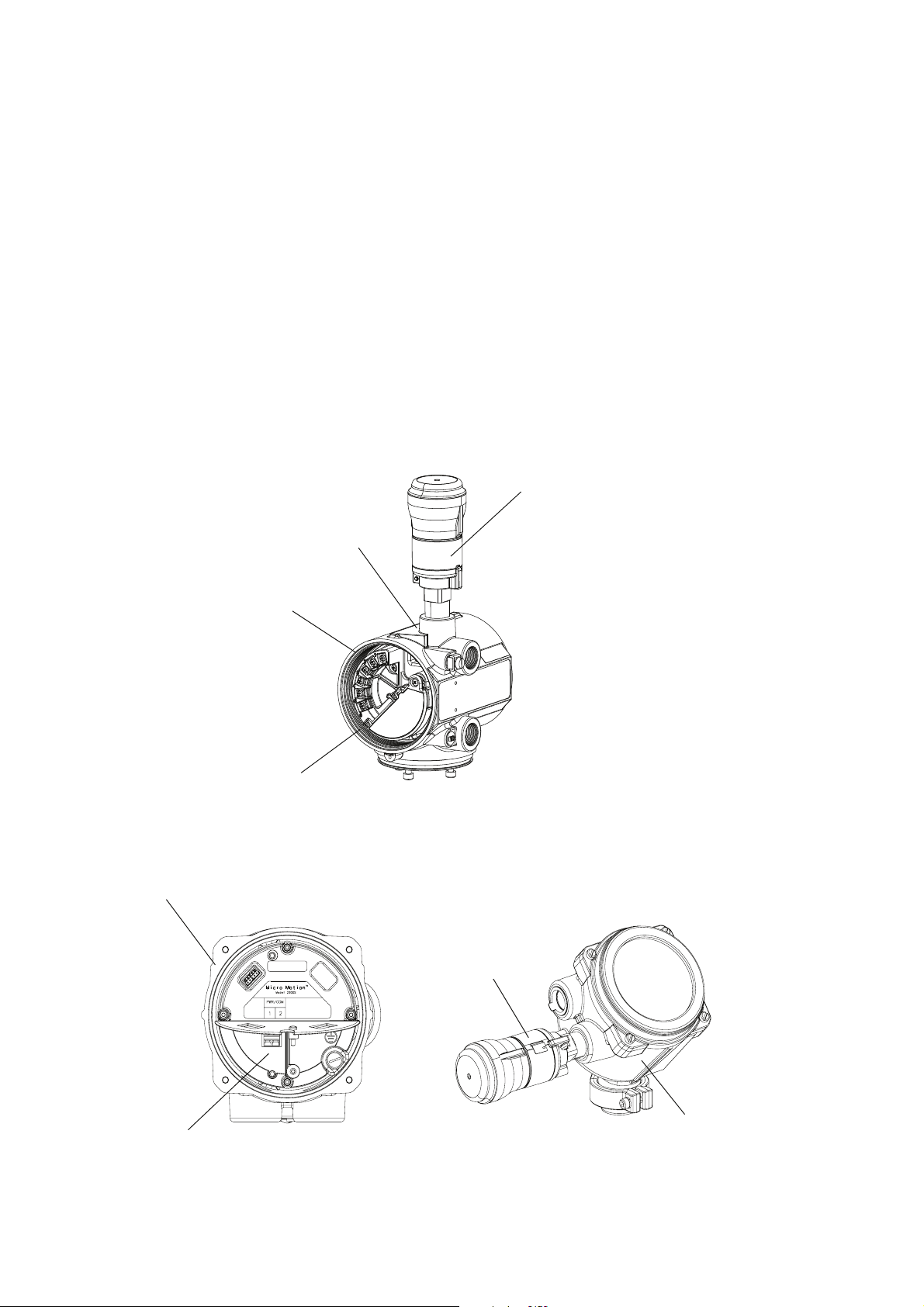

Figur 1 Komponenter för integralmonterad THUM-adapter (modell 2700)

Figur 2 Komponenter för integralmonterad THUM-adapter (modell 2200S)

MicroMotion modell 775 Tillägg för kabeldragning 3
