Koplingssupplement

P/N MMI-20016038, Rev. AA
September 2009

Micro Motion® Modell 775

Fabrikkmontert Smart THUM™-adapter

Innhold

THUM-adapter, oversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . side 3

Monteringsvurderinger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . side 4

Plassere THUM-adapteren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . side 4

THUM-adapter, koplingskrav . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . side 5

Kople til fabrikkmontert THUM-adapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . side 6

Etter montering og konfigurasjon av THUM-adapteren . . . . . . . . . . . . . . . . . . . side 7

Om dette supplementet

®

Koplingssupplementet for Micro Motion

modell 775: fabrikkmontert Smart THUM™-adapter gir detaljert

informasjon om koplingen av en trådløs enhet med fabrikkmontert THUM-adapter til et Micro Motion­instrument. Dette supplementet er ikke en omfattende veiledning for Smart THUM-adapteren.

™

Du finner mer informasjon om montering og konfigurasjon av Smart THUM-adapteren, i Smart THUM

™

adapterens hurtigmonteringsveiledning eller Smart Wireless THUM

-adapterens referansehåndbok,

-

som også finnes på produktdokumentasjons-CDen fra Micro Motion eller på www.micromotion.com.

Se den aktuelle produkthåndboken på produktdokumentasjons-CDen fra Micro Motion, for mer informasjon
om montering og konfigurasjon av Micro Motion-instrumentet.

Informasjon om sikkerhet og godkjennelse

Dette produktet fra Micro Motion er i samsvar med alle gjeldende europeiske direktiver når det monteres
riktig og i henhold til instruksene i denne håndboken. Se EU-samsvarserklæringen for å finne ut hvilke
direktiver som gjelder dette produktet. EU-samsvarserklæringen, med alle gjeldende europeiske direktiver,
samt fullstendige ATEX-installasjonstegninger og -instrukser, finner du på nettstedet
www.micromotion.com/atex eller via kundeservice ved nærmeste Micro Motion-kontor.

For montering i eksplosjonsfarlige områder i Europa, se standard EN 60079-14 hvis nasjonale standarder
ikke gjelder.

Micro Motions kundeservice

Ved behov for kundeservice skal du ringe nærmeste supportsenter:

• I USA ringer du

800-522-MASS (800-522-6277) (grønt nummer)

• I Canada og Latin-Amerika ringer du [phone]

•I Asia:

- I Japan kan du ringe 3 5769-6803

- I andre land kan du ringe [phone] (Singapore)

•I Europa:

- I Storbritannia kan du ringe 0870 240 1978 (grønt nummer)

- I andre land ringer du [phone] (Nederland)

Kunder utenfor USA kan også sende en e-postmelding til Micro Motions kundeservice på
[e-mail].

© 2009 Micro Motion, Inc. Med enerett.

Micro Motion- og Emerson-logoene er varemerker og tjenestemerker for Emerson Electric Co. Micro Motion, ELITE, MVD,
ProLink, MVD Direct Connect og PlantWeb er merker for selskaper i konsernet Emerson Process Management. Alle andre
varemerker tilhører sine respektive eiere.

THUM-adapter, oversikt

MICRO MOTION INC MIC

RO MOTI

ON INC

MODEL S/N MODEL S/

N

Smart Wireless THUM-adapter

Transmitterhus

Transmitterdekselet er fjernet

Koplinger på rekkeklemme

Smart Wireless
THUM-adapter

Transmitterhus

Transmitterdekselet er fjernet

Koplinger på rekkeklemme

Smart Wireless THUM™-adapteren fungerer som en forlengelse av HART-funksjonen i den primære mA-utgangen

™

på en Micro Motion-transmitter. Den sender HART-data fra transmitteren til det trådløse HART

-nettverket.
THUM-adapteren kan brukes med alle Micro Motion-transmittere som støtter HART over den primære
mA-utgangen. Smart Wireless THUM-adapteren leveres fabrikkmontert i Micro Motion-transmitteren.

THUM-adapteren er montert ved bruk av et godkjent gjengetetningsmiddel og trukket til et moment på
40–47 Nm (30–35 ft-lbs). Figur 1 viser en THUM-adapter montert integrert i en 2700-transmitter. Figur 2
viser en THUM-adapter montert integrert i en 2200S-transmitter.

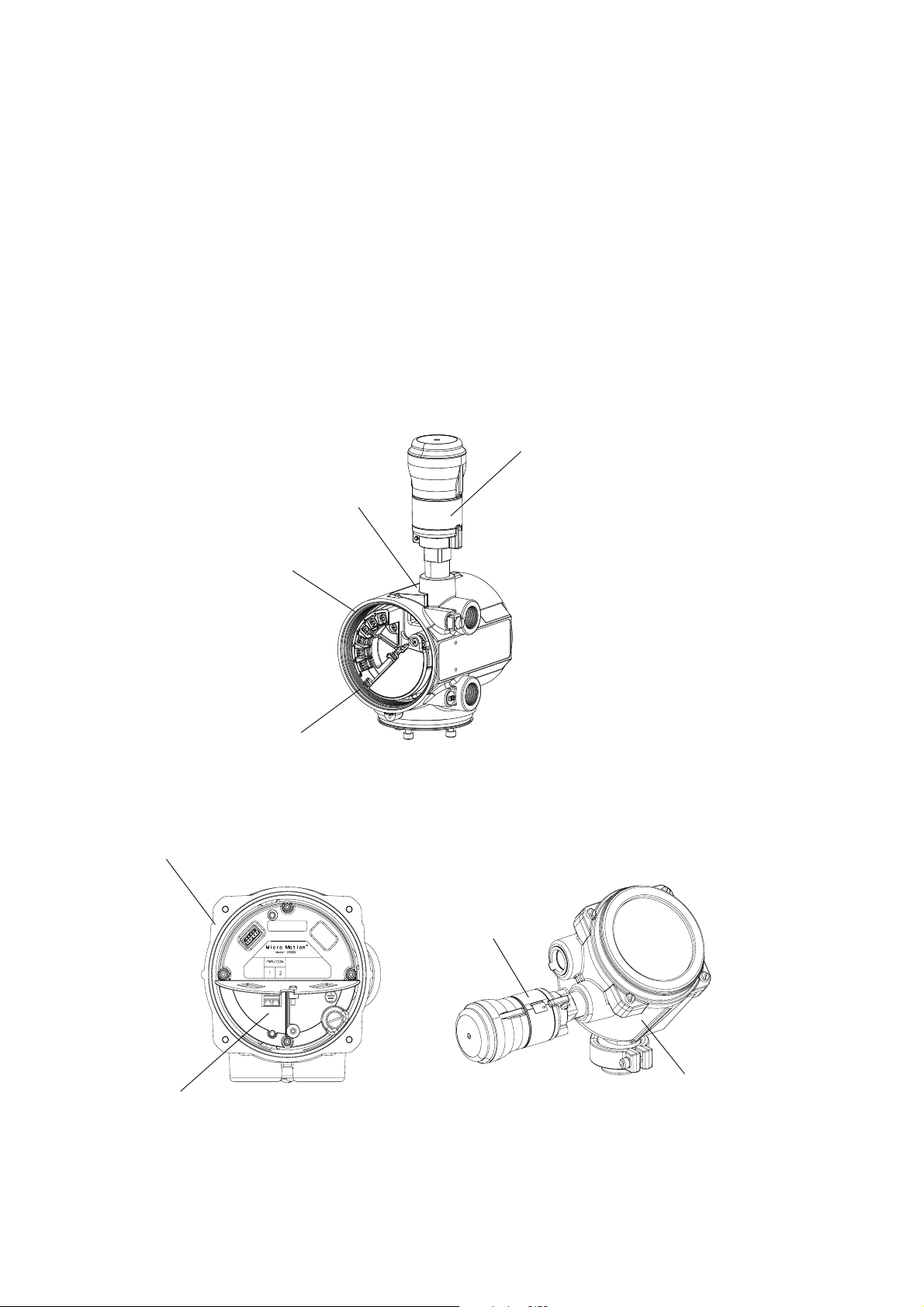

Figur 1 Komponenter for fabrikkmontert THUM-adapter (modell 2700)

Figur 2 Komponenter for fabrikkmontert THUM-adapter (modell 2200S)

Micro Motion modell 775 koplingssupplement 3
