Manual de instalação

MMI- 20023834, Rev AE

Medidores de densidade por garfo da

®

Micro Motion

Instalação do medidor de densidade de inserção direta

Maio de 2019

Informações sobre segurança e aprovação

Este produto da Micro Motion cumpre com todas as diretivas europeias aplicáveis quando instalado corretamente, de acordo com
as instruções contidas neste manual. Consulte a declaração de conformidade EU para as diretivas que se aplicam a este produto. A
declaração de conformidade EU, com todas as diretivas europeias aplicáveis e todas as Instruções e Desenhos de Instalação ATEX,
está disponível na Internet em www.emerson.com ou no centro de atendimento local da Micro Motion.

As informações afixadas ao equipamento que estão em conformidade com a Diretiva de Equipamentos de Pressão podem ser
encontradas na Internet em www.emerson.com.

Para instalações em áreas classificadas na Europa, consulte a norma EN 60079-14, caso as normas nacionais não sejam aplicáveis.

Outras informações

As especificações completas do produto podem ser encontradas na ficha de dados do produto. As informações sobre a resolução
de problemas podem ser encontradas no manual de configuração. As fichas de dados do produto e os manuais estão disponíveis
no site da Micro Motion em www.emerson.com.

Política de devolução

Os procedimentos da Micro Motion devem ser seguidos ao devolver equipamentos. Estes procedimentos asseguram a
conformidade legal com as agências de transporte governamentais e ajudam a proporcionar um ambiente de trabalho seguro
para os funcionários da Micro Motion. A Micro Motion não aceitará a devolução do seu equipamento se você não seguir os
procedimentos da Micro Motion.

Os procedimentos e os formulários de devolução estão disponíveis em nosso website de suporte em www.emerson.com ou
ligando para o departamento do Serviço de Atendimento ao Cliente da Micro Motion.

Atendimento ao cliente Emerson Flow

E-mail:

• Internacional: [e-mail]

• Ásia-Pacífico: [e-mail]

Telefone:

América do Norte e Sul

Estados Unidos 800-522-6277 Reino Unido 0870 240 1978 Austrália 800 158 727

Canadá [phone] Holanda [phone]

México [phone]

111

Argentina [phone] Alemanha 0800 182 5347 Paquistão 888 550 2682

Brasil [phone] Itália 8008 77334 China [phone]

Europa e Oriente Médio Ásia-Pacífico

666

França 0800 917 901 Índia 800 440 1468

Europa Central e
Oriental

Rússia/CEI [phone] Coreia do Sul [phone]

Egito 0800 000 0015 Cingapura [phone]

Omã 800 70101 Tailândia 001 800 441 6426

Qatar 431 0044 Malásia 800 814 008

Kuwait 663 299 01

África do Sul 800 991 390

Arábia Saudita 800 844 9564

EAU 800 0444 0684

[phone]
111

Nova Zelândia 099 128 804

Japão [phone]

2

Manual de instalação Índice

MMI- 20023834 Maio de 2019

Índice

Capítulo 1 Planejamento................................................................................................................ 5

1.1 Lista de verificação de instalação...................................................................................................... 5

1.2 Práticas recomendadas.....................................................................................................................5

1.3 Requisitos de energia....................................................................................................................... 6

1.4 Outras considerações sobre a instalação...........................................................................................8

1.5 Instalações recomendadas para medidores com hastes curtas....................................................... 11

1.6 Execute a verificação da pré-instalação do medidor........................................................................13

Capítulo 2 Montagem...................................................................................................................15

2.1 Aplicações em fluxo livre................................................................................................................ 15

2.2 Aplicações com montagem em "T"..................................................................................................19

2.3 Montar com uma câmara de passagem de vazão............................................................................25

2.4 Montagem em tanque aberto (medidor com haste longa)............................................................. 27

2.5 Montagem em tanque fechado (medidor com haste longa)........................................................... 30

2.6 Instalar o anel de PFA e o anel de pressão........................................................................................36

2.7 Girar os componentes eletrônicos sobre o medidor (opcional)....................................................... 37

2.8 Girar o display sobre o transmissor (opcional).................................................................................37

Capítulo 3 Fiação.......................................................................................................................... 39

3.1 Requisitos de terminais e fiação......................................................................................................39

3.2 Fiação de saída à prova de explosão/chamas ou para áreas não classificadas.................................. 39

3.3 Ligação do processador para opção de montagem remota FOUNDATION™ fieldbus 2700.................. 44

3.4 Instalando a fiação para conexão com dispositivos externos (HART com multiderivação)...............49

3.5 Ligação para conversores de sinal e/ou computadores de vazão.....................................................50

Capítulo 4 Aterramento................................................................................................................53

Manual de instalação iii

Índice Manual de instalação

Maio de 2019 MMI- 20023834

iv Medidor de densidade por garfo da Micro Motion

Manual de instala

MMI- 20023834 Maio de 2019

ção Planejamento

1 Planejamento

1.1 Lista de verificação de instalação

□ Verifique o conteúdo da embalagem do produto para confirmar que você tenha todas

as peças e informações necessárias à instalação.

□ Verifique se o código do tipo de calibração do medidor corresponde ao tamanho do

tubo. Se não, a precisão da medição pode se reduzir em função do efeito limite.

□ Certifique-se de que todos os requisitos de segurança elétrica sejam atendidos para o

ambiente onde o medidor será instalado.

□ Certifique-se de que as temperaturas do processo e do ambiente local e a pressão do

processo estejam dentro dos limites do medidor.

□ Certifique-se de que a área classificada, especificada na etiqueta de aprovação, seja

adequada ao ambiente no qual o medidor será instalado.

□ Certifique-se de que você terá acesso adequado ao medidor para verificação e

manutenção.

□ Verifique se você possui todo o equipamento necessário para a instalação.

Dependendo da sua aplicação, pode ser necessário instalar peças adicionais para obter
o melhor desempenho do seu medidor.

□ Se o seu medidor for conectado a um transmissor de montagem remota modelo

FOUNDATION™ fieldbus 2700:

— Consulte as instruções neste manual para preparar o cabo de 4 fios e a fiação das

conexões do processador.

— Consulte as instruções no manual de instalação do transmissor para montar e

instalar a fiação do transmissor modelo FOUNDATION ™ fieldbus 2700.

— Considere o comprimento máximo do cabo entre o medidor e o transmissor. A

distância máxima recomendada entre os dois dispositivos é de 1.000 pés (300 m).
Micro Motion recomenda o uso do cabo Micro Motion.

1.2 Práticas recomendadas

As informações a seguir podem ajudar você a obter o máximo do seu medidor.

• Manuseie o medidor com cuidado. Siga as recomendações locais para elevar ou mover

o medidor.

• Execute uma verificação de densidade conhecida (KDV) do medidor antes de instalá-lo.

• Nas pontas revestidas com DLC, sempre encaixe a tampa protetora sobre as pontas

quando o medidor não estiver em uso. O revestimento da ponta não é resistente a
danos por impacto.

Manual de instalação 5

Planejamento Manual de instalação

Maio de 2019 MMI- 20023834

• Sempre armazene e transporte o medidor em sua embalagem original. Para medidores

de hastes longas, certifique-se de incluir a tampa para transporte presa por parafusos
sem cabeça.

• Não utilize líquidos incompatíveis com os materiais de construção.

• Não exponha o medidor à vibração excessiva (superior a 0,5 g contínua). Níveis de

vibração superiores a 0,5 g podem afetar a precisão do medidor.

• Para obter o melhor desempenho do medidor, certifique-se de que as condições

operacionais correspondam ao código e ao limite do tipo de calibração do medidor.

• Certifique-se de que todas as conexões da tubulação estejam em conformidade com as

normas e códigos de recomendações locais e nacionais.

• Aperte adequadamente a tampa do invólucro do transmissor após a instalação da

fiação para manter a proteção contra infiltração e as aprovações para áreas
classificadas.

• Após a instalação, faça um teste de pressão no medidor e na tubulação relativa com

uma vez e meia a pressão de operação máxima.

• Instale o isolante térmico no medidor, na entrada e na tubulação do laço de bypass

para manter as temperaturas estáveis. O isolante térmico deve cobrir a conexão do
processo.

1.3 Requisitos de energia

A seguir, os requisitos de energia de DC para operar o medidor:

• 24 VCC, 0,65 W típico, 1,1 W máximo

• Tensão mínima recomendada: 21,6 VCC com 1000 pés de cabo de fonte de

alimentação 24 AWG (300 m de 0,20 mm2)

• Na inicialização, a fonte de alimentação deve fornecer no mínimo 0,5 A de corrente de

curto prazo no mínimo de 19,6 V nos terminais da entrada de alimentação.

6 Medidor de densidade por garfo da Micro Motion

300ft 600ft 900ft 1200ft 1500ft 1800ft 2100ft 2400ft 2700ft 3000ft

B

21,6 V

24 V

14

15

16

17

18

19

20

21

22

23

24

25

26

A

91,44 m 182,88 m 274,32 m 365,76 m 457,2 m 548,64 m 640,08 m 731,52 m 822,96 m 914,4 m

Manual de instalação Planejamento

MMI- 20023834 Maio de 2019

Recomendações de cabo de alimentação para medidores à prova de explosão/à prova
de chamas

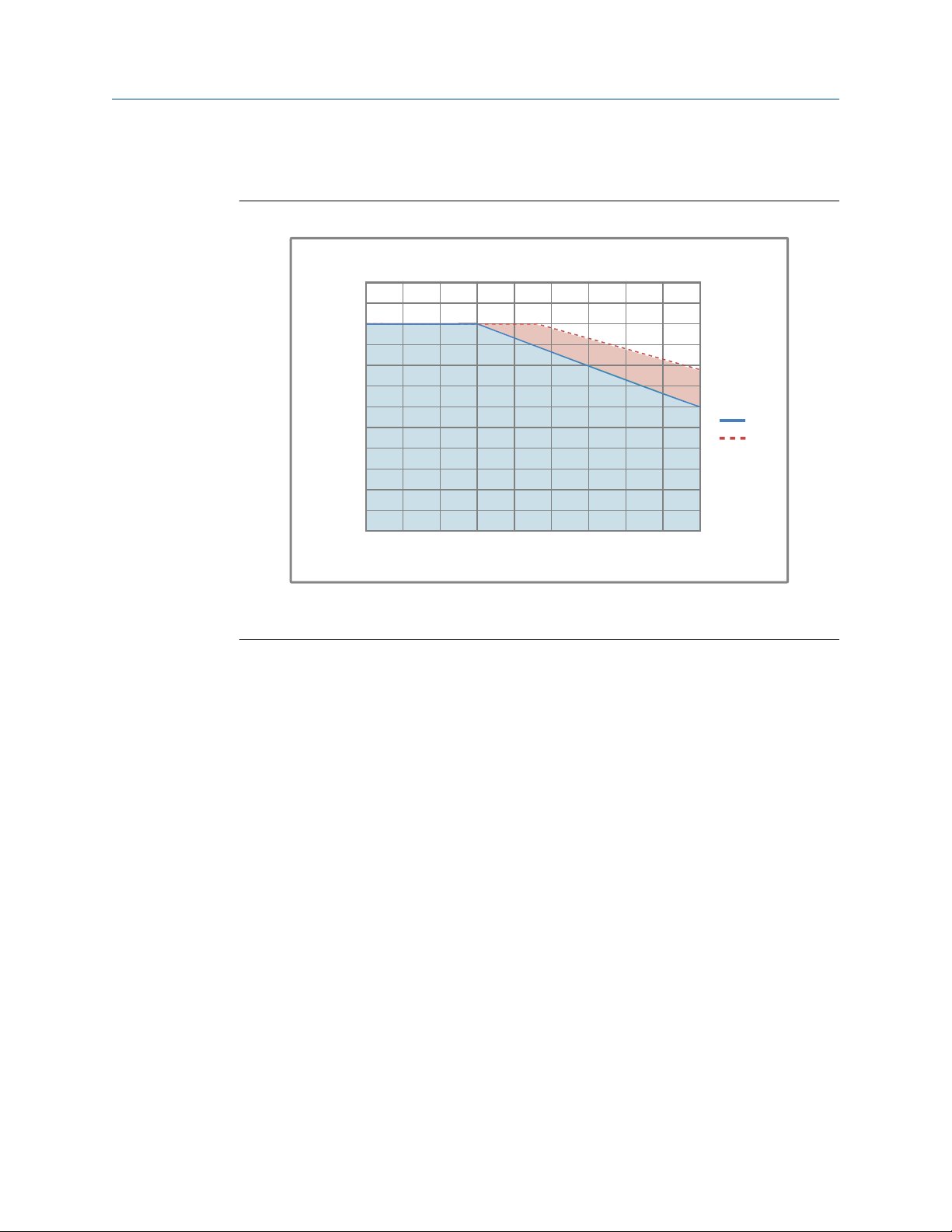

Figura 1-1: Diâmetro mínimo do fio (AWG por pé ou metro)

A. AWG máxima

B. Distância de instalação

Manual de instalação 7

0,000

0,100

0,200

0,300

0,400

0,500

0,600

0,700

10 0 m 20 0 m 30 0 m 40 0 m 50 0 m 60 0 m 70 0 m 80 0 m 90 0 m 100 0 m

B

21,6 V

24 V

A

328.084 ft 656.168ft 984.253ft 1312.34ft 1640.42ft 1968.5ft 2296.59ft 2624.67ft 2952.76ft 3280.84ft

Planejamento Manual de instalação

Maio de 2019 MMI- 20023834

Figura 1-2: Área mínima do fio (mm2 por metro ou pé)

A. Área mínima do fio (mm2)

B. Distância de instalação

1.4 Outras considerações sobre a instalação

Vários fatores externos podem afetar o êxito de operação do medidor. Para garantir que o
seu sistema funcione corretamente, considere os fatores vistos nesta seção ao projetar sua
instalação.

1.4.1

Efeito limite

Efeito limite refere-se à distorção nas formas ondulares no fluido do processo causada por
reflexões da parede do tubo. Se a parede do tubo está dentro da região de medição efetiva
do medidor, o efeito limite produz imprecisões na medição.

8 Medidor de densidade por garfo da Micro Motion

A

STATUS

SCROLL SELECT

Manual de instala

MMI- 20023834 Maio de 2019

ção Planejamento

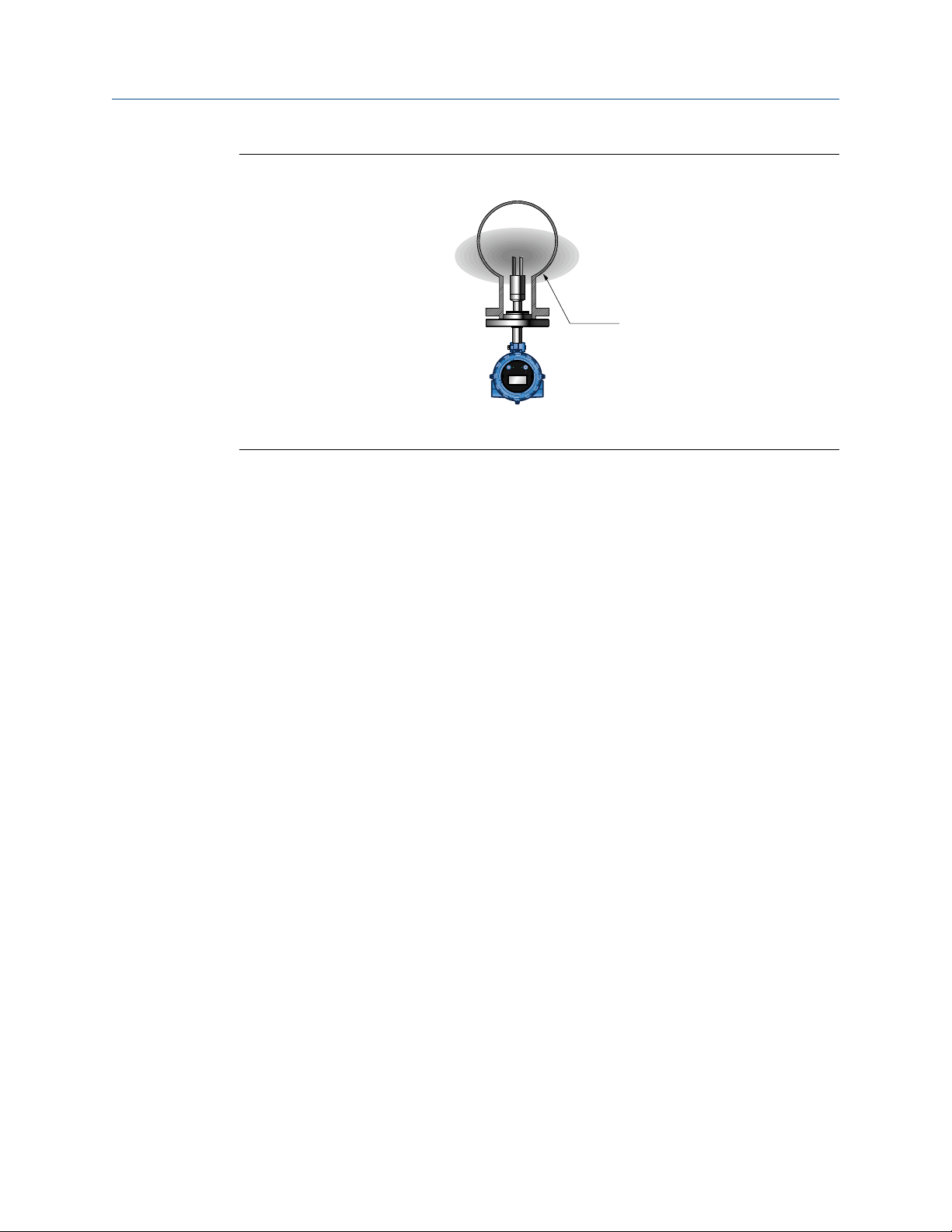

Figura 1-3: Região do limite de medição ou sensibilidade (vista do plano)

A. Região sensível ou efetiva

A calibração de fábrica compensa o efeito limite. O medidor pode ser calibrado para fluxo
livre e tubulações de 2, 2,5 ou 3 polegadas. Se o medidor for instalado em um tubo que
não corresponde ao tamanho de calibração, a compensação e a medição do processo
serão inexatos.

1.4.2

1.4.3

Verifique se o medidor está calibrado para o tamanho de tubo que você planeja utilizar.

Taxas de vazão

Mantenha as velocidades e as taxas de vazão constantes dentro dos limites especificados
para o medidor. A vazão do fluido proporciona uma vazão constante de calor na instalação
do medidor e a taxa de vazão influencia a limpeza automática das pontas do medidor, a
dissipação das bolhas e os contaminantes sólidos ao redor do medidor.

Se você instalar o medidor em uma configuração de bypass (como em uma câmara de
passagem de vazão), use uma queda de pressão em uma placa de orifício na tubulação do
processo principal, um tubo de pitot ou uma bomba de amostra para manter a vazão. Ao
usar uma bomba de amostra, posicione-a a montante do medidor.

Gás incorporado

O gás incorporado, ou cápsulas de gás, pode perturbar a medição de um fluido. Uma
pequena perturbação no sinal, causada por bolsas de gás transientes, pode ser corrigida
na configuração do medidor, mas você deve evitar perturbações frequentes ou a
incorporação crítica de gás para garantir a medição confiável e precisa do fluido.

Para minimizar a possibilidade de gás incorporado:

• Mantenha as linhas de tubulação cheias de fluido sempre.

• Ventile qualquer gás antes da instalação local do medidor.

• Evite quedas abruptas de pressão ou alterações de temperatura que podem fazer com

que os gases dissolvidos se separem do fluido.

• Mantenha pressão de retorno suficiente no sistema para evitar a separação do gás.

• Mantenha a velocidade de vazão do sensor dentro dos limites especificados.

Manual de instalação 9

Planejamento Manual de instala

Maio de 2019 MMI- 20023834

ção

1.4.4 Medição de lama

Para garantir a qualidade da medição quando houver a presença de sólidos:

• Evite mudanças bruscas na velocidade do fluido que possam causar sedimentação.

• Instale o medidor suficientemente distante, a jusante, de qualquer configuração de

tubulação que possa causar a centrifugação de sólidos (como curvas de tubo).

• Mantenha a velocidade de vazão na instalação do medidor dentro dos limites

especificados.

1.4.5 Gradientes de temperatura e isolamento

Para fluidos de alta viscosidade, minimize quaisquer gradientes de temperatura no fluido,
na tubulação e nas conexões imediatamente a montante e a jusante do medidor. A
minimização dos gradientes de temperatura reduz o efeito das mudanças de viscosidade.
A Micro Motion recomenda o uso das seguintes orientações para a redução dos efeitos
térmicos na instalação do seu medidor:

1.4.6

• Sempre isole o medidor e a tubulação circundante completamente.
— Evite isolar o invólucro do transmissor.

— Utilize lã de rocha ou qualquer material de revestimento térmico equivalente, de

pelo menos 1 polegada (25 mm) de espessura, mas preferivelmente de 2 polegadas
(50 mm) de espessura.

— Coloque isolamento em um invólucro protetor selado para evitar a entrada de

umidade, a circulação de ar e o esmagamento do isolamento.

— Para instalações de câmara de passagem de vazão, use a capa de isolamento

especial fornecida pela Micro Motion.

• Evite o aquecimento ou o resfriamento direto do medidor e da tubulação relativa a

montante e a jusante que possa criar gradientes de temperatura.

• Se for necessário proteger contra o resfriamento devido à perda de vazão, você pode

aplicar o aquecimento da traçagem elétrica. Se você usar o aquecimento da traçagem
elétrica, utilize um termostato que opere abaixo da temperatura de operação mínima
do sistema.

Limites de pressão e temperatura para as conexões de processo

Você deve assegurar que os limites de pressão e temperatura do medidor não sejam
ultrapassados, se necessário, através do uso de acessórios de segurança adequados. As
classificações de pressão e temperatura das conexões do medidor estão de acordo com o
padrão de flange relacionado. Verifique os padrões mais recentes das suas conexões.

Para obter os limites de pressão e temperatura das conexões de processo em zircônio 702,
consulte Tabela 1-1.

10 Medidor de densidade por garfo da Micro Motion

Manual de instalação Planejamento

MMI- 20023834 Maio de 2019

Tabela 1-1: Classes de pressão/temperatura para as conexões de processo em
zircônio 702

Tipo de
flange
de
process
o

2” ANSI
150

ANSI 300
300

DN 50
PN 16

DN 50
PN 40

Clase de pressão e temperatura

100 °F (37,8 °C) 199,9 °F (93,3 °C) 299,8 °F (148,8 °C) 392 °F (200 °C)

226,3 psi (15,6 bar) 197,3 psi (13,6 bar) 159,5 psi (11,0 bar) 110,2 psi (7,6 bar)

588,9 psi (40,6 bar) 513,4 psi (35,4 bar) 417,7 psi (28,8 bar) 336,5 psi (23,2 bar)

229,2 psi (15,8 bar) 175,5 psi (12,1 bar) 137,8 psi (9,5 bar) 107,3 psi (7,4 bar)

571,5 psi (39,4 bar) 30,3 bar (439,5 psi) 342,3 psi (23,6 bar) 266,9 psi (18,4 bar)

1.5 Instalações recomendadas para medidores com hastes curtas

A Micro Motion recomenda três instalações padrão para o medidor de haste curta com a
finalidade de aliviar qualquer necessidade de calibração no local. Todos os medidores são
calibrados na fábrica para estes tipos de instalação e levam em consideração o potencial
efeito de limite de cada instalação.

Aplicações em fluxo livre

Taxa de vazão

Viscosidade Até 20.000 cP

Temperatura • -58 °F a +392 °F (-50 °C a +200 °C)

Tamanho do tubo de vazão
principal

Vantagens • Instalação simples em tubos de grande diâmetro

Recomendações Não usar com:

0,3 a 0,5 m/s no medidor

• -40 °F a +392 °F (-40 °C a +200 °C) em áreas classificadas

• Tubo horizontal: diâmetro mínimo, 100 mm (4")

• Tubo vertical: diâmetro mínimo, 150 mm (6")

• Ideal para fluidos limpos e óleos sem cera

• Adequado para medição da densidade em linha e referências

simples

• Vazões baixas ou instáveis

• Em tubulações de pequeno diâmetro

Manual de instalação 11

Planejamento Manual de instalação

Maio de 2019 MMI- 20023834

Aplicações com montagem em "T"

Taxa de vazão 0,5 a 3 m/s na parede da linha principal

Ao aumentar a profundidade de inserção das extremidades na
peça com montagem em "T", a velocidade da vazão pode ser
aumentada para 5 m/s para fluidos claros. Para aplicações de
lama, a velocidade máxima de fluxo não deve exceder 4 m/s.

Viscosidade • Para a peça com montagem em "T" de 50 mm (2") (DN50), o

limite de viscosidade é de 100 cP (200 cP em alguns casos).

• Para a peça com montagem em "T" de 76 mm (3") (DN80), o

limite de viscosidade é de 1000 cP.

Temperatura -58 °F a +392 °F (-50 °C a +200 °C)

Tamanho do tubo de vazão
principal

Vantagens • Instalação simples em tubos de grande diâmetro

Recomendações Não usar com:

Diâmetro mínimo, 50 mm (2")

• Ideal para fluidos limpos e óleos sem cera

• A instalação da peça com montagem em "T" de 76 mm (3") é

ideal para aplicações com alta porcentagem de líquidos
pesados

• Adequado para medição da densidade em linha e referências

simples

• Vazões baixas ou instáveis

• Onde possam ocorrer mudanças em etapas na viscosidade

• Em tubulações de pequeno diâmetro

• Onde os efeitos de temperatura são significativos

Aplicações através de câmara de vazão

Taxa de vazão

• 5-40 l/min para seção do diâmetro de calibração de Schedule

40 de 50 mm (2") (1,5 - 10,5 gal/min)

• 5-300 l/min para seção do diâmetro de calibração Schedule

80 de 76 mm (3") (1,5 - 80 gal/min)

Viscosidade • Para a câmara de vazão de 50 mm (2") (DN50), o limite de

viscosidade é de 100 cP (200 cP em alguns casos).

• Para a câmara de vazão de 76 mm (3") (DN50), o limite de

viscosidade é de 1000 cP.

Temperatura -58 °F a +392 °F (-50 °C a +200 °C)

Tamanho do tubo de vazão
principal

12 Medidor de densidade por garfo da Micro Motion

Adequado para todos os tamanhos, se montado em uma
configuração de bypass (esteira)

Manual de instalação Planejamento

MMI- 20023834 Maio de 2019

Vantagens • Instalação adaptável a qualquer diâmetro de tubo principal e

para aplicações em tanques

• Ideal para condicionamento de vazão e temperatura

• Adequado para referências complexas e para uso com

trocadores de calor

• Adequado para mudanças abruptas de viscosidade

• Resposta rápida

• Ideal para cubículos para analisadores

Recomendações • Não usar com vazões não controladas.

• É necessário um projeto cuidadoso do sistema para garantir

uma medição representativa.

• Frequentemente requer o uso de bomba

1.6 Execute a verificação da pré-instalação do medidor

Verifique o medidor antes da instalação para confirmar se não houve danos durante o
envio.

Procedimento

1. Remova o medidor da caixa.

CUIDADO

Manuseie o medidor com cuidado. Siga todas as normas de segurança
empresariais, locais e nacionais para levantar e mover o medidor.

2. Inspecione visualmente o medidor em busca de quaisquer danos físicos.
Caso note qualquer dano físico no medidor, entre imediatamente em contato com

o atendimento ao cliente da Micro Motion em [e-mail].

3. Posicione e fixe o medidor em uma posição vertical, com a seta de vazão apontada
para cima.

4. Conecte a fiação e ligue o medidor.
Remova a tampa traseira do invólucro do transmissor para acessar os terminais

PWR.

Manual de instalação 13

Planejamento Manual de instalação

Maio de 2019 MMI- 20023834

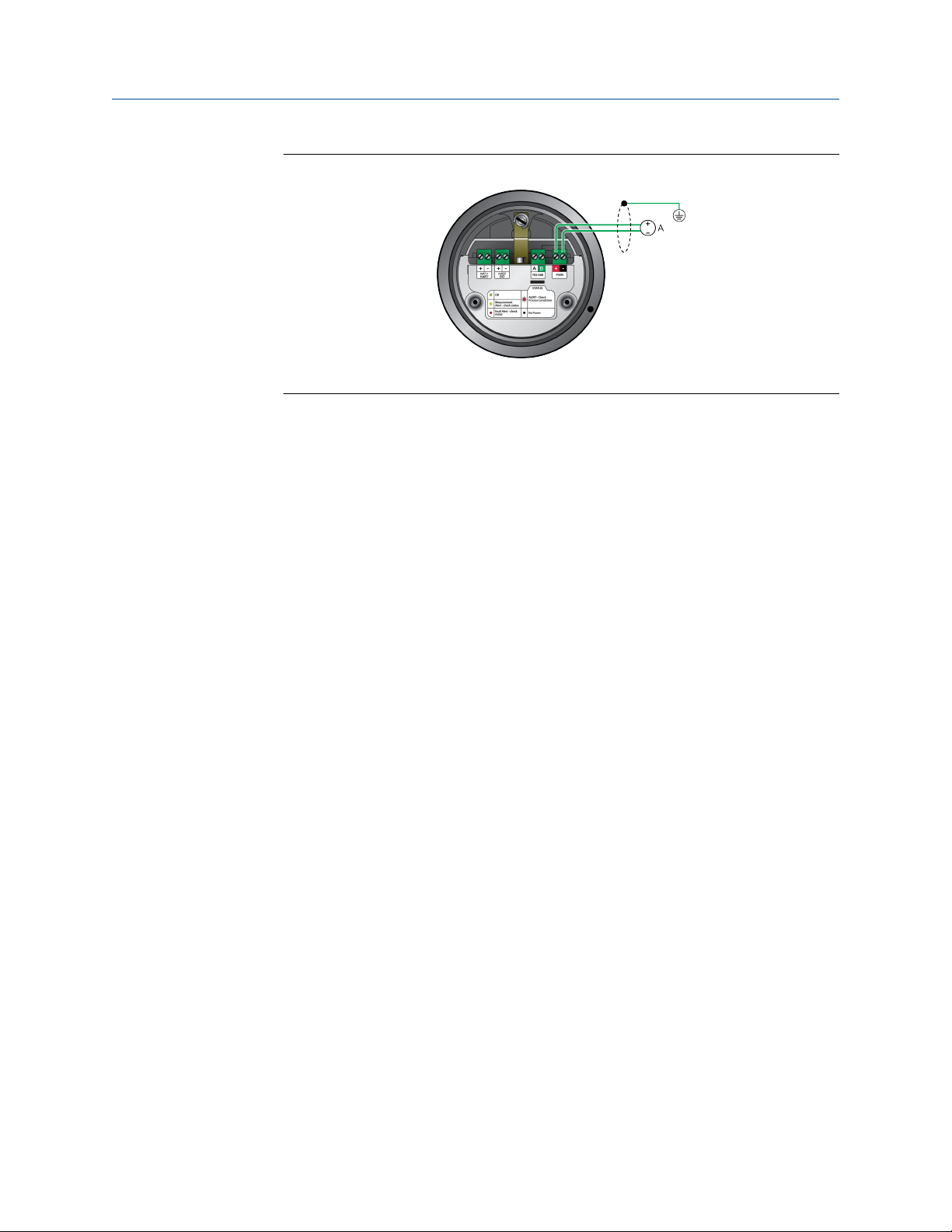

Figura 1-4: Terminais da fiação da fonte de alimentação

A. 24 VCC

5. Execute uma verificação de densidade conhecida (KDV).
Use o procedimento da verificação de densidade conhecida para combinar a

calibração do medidor atual com a calibração de fábrica. Se o medidor passar o
teste, então, não houve deslocamentos ou mudanças durante o seu envio.

Para obter mais informações sobre como executar uma verificação KDV, consulte o
manual de configuração e uso que foi enviado com o produto.

14 Medidor de densidade por garfo da Micro Motion

Manual de instala

MMI- 20023834 Maio de 2019

ção Montagem

2 Montagem

Se a velocidade de vazão do medidor estiver:

• Abaixo de 0,3 a 0,5 m/s, instale o medidor como uma aplicação fluxo livre.

• Acima de 0,3 a 0,5 m/s, instale o medidor como uma peça com montagem em "T" ou

como uma aplicação de câmara de vazão. Alternativamente, se a tubulação puder ser
expandida para reduzir a velocidade de vazão para um valor entre 0,3 e 0,5 m/s, instale
uma aplicação de fluxo livre.

2.1 Aplicações em fluxo livre

2.1.1 Montagem em aplicação em fluxo livre (conexão flangeada)

Pré-requisitos

• As instalações em fluxo livre (com flange) são recomendadas para os processos nas

condições a seguir:

Vazão 0,3 a 0,5 m/s no medidor

Viscosidade

Temperatura -58 °F a +392 °F (-50 °C a +200 °C)

Nota

Se as variações na temperatura são um fator crítico em seu processo, a reduzida massa
térmica da conexão cônica com trava do weldolet pode rastrear as mudanças na
temperatura com mais eficiência.

• Antes de colocar o weldolet, você deve fazer um orifício de 52,5 mm (2,1") na

tubulação para colocação do medidor. Você deve soldar o weldolet na tubulação
centralizado no orifício perfurado anteriormente.

Procedimento

Use Figura 2-1 para montar um medidor em uma instalação fluxo livre com conexão com
flange.

• Insira as pontas do medidor na vazão do fluido.

— Até 500 cP com pontas longas
— Até 20.000 cP com pontas curtas

-40 °F a +392 °F (-40 °C a +200 °C) em áreas classificadas

• Em tubos verticais e horizontais, sempre instale o medidor na lateral do tubo. Em tubos

horizontais, nunca monte o medidor em cima do tubo.

Importante

Durante a instalação, sempre posicione o medidor de modo que o espaço entre as
extremidades seja vertical. Esse posicionamento evita que bolhas ou sólidos fiquem presos

Manual de instalação 15

Montagem Manual de instalação

Maio de 2019 MMI- 20023834

no medidor – permitindo que os sólidos decantem e as bolhas subam. Você pode usar a
marcação na torneira (entre o flange e o transmissor) como uma referência para orientar
as extremidades. Sempre oriente o medidor de modo que a marcação fique na posição de
12 horas ou de 6 horas.
O espaço entre os garfos das extremidades sempre deve ser vertical, de modo que:

• Os sólidos decantem

• O gás retido suba

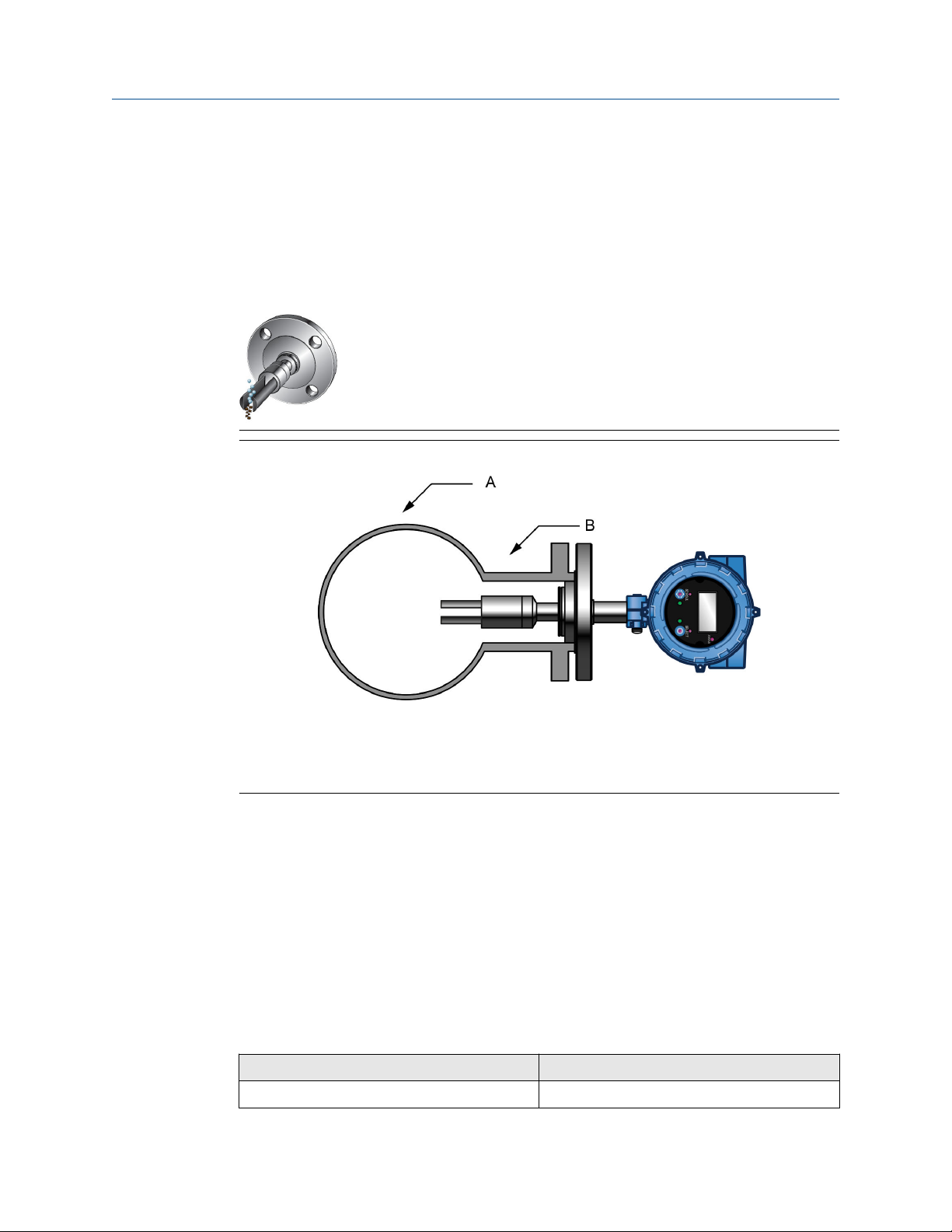

Figura 2-1: Instalação do medidor em fluxo livre com conexão com flange

A. Use um tubo de 102 mm (4") para instalações horizontais e um tubo de 152 mm (6")

para instalações verticais.

B. Dimensione o recuo de montagem de modo que as pontas do medidor estejam

totalmente inseridas no líquido [aproximadamente 70 mm (2,75")].

2.1.2

Montagem de aplicações fluxo livre (expansores de tubos)

Siga o procedimento a seguir para montar expansores de tubos.
Expansores de tubos:

• Aumentam o diâmetro do tubo de processamento para reduzir a velocidade da vazão

• Respondem rapidamente a alterações de densidade

• Fornecem pontas vibráteis autolimpantes

A tabela a seguir determina o tipo de expansor de tubo a ser utilizado.

Opção

Tubo vertical com redutor concêntrico Ideal para todos os líquidos e pastas.

16 Medidor de densidade por garfo da Micro Motion

Melhor uso

Manual de instalação Montagem

MMI- 20023834 Maio de 2019

Opção Melhor uso

Tubo horizontal com redutor concêntrico Ideal para todos os líquidos limpos. Não use para

aplicações com lama, pois pode haver o
acúmulo de sólidos no fundo do tubo.

Tubo horizontal com redutor excêntrico Ideal para aplicações com lama.

Procedimento

Expanda o tubo de processamento principal usando uma das opções a seguir.

Tubo vertical com redutor concêntrico Figura 2-2

Tubo horizontal com redutor concêntrico Figura 2-3

Tubo horizontal com redutor excêntrico Figura 2-4

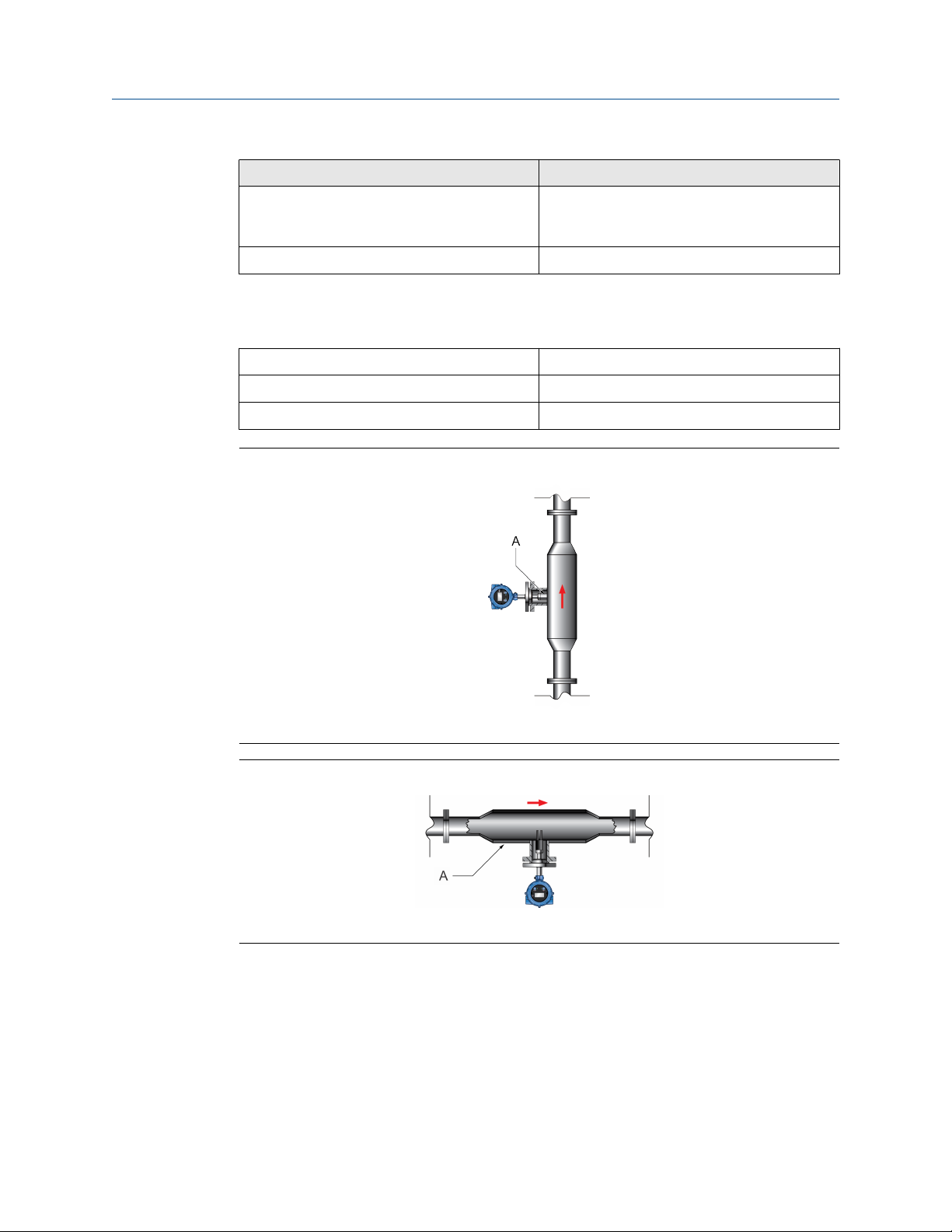

Figura 2-2: Opção 1: Tubo vertical com redutor concêntrico

A. FDM inserido diretamente na vazão

Figura 2-3: Opção 2: Tubo horizontal com redutores concêntricos

A. Vista superior da tubulação horizontal

Manual de instalação 17
