Micro Motion Manuals & Guides: Medidor compacto de densidade-Compact Density Meter 100 Retrofit Portuguese | Micro Motion Manuals & Guides

Manual de instalação

MMI-20023838, Rev AB

Janeiro 2014

Medidor compacto de densidade (CDM) Micro
Motion

®

Instalação de modernização do medidor de densidade de líquidos
7835/7845

Informações sobre segurança aprovação

Este produto Micro Motion cumpre todas as diretivas europeias quando instalado adequadamente de acordo com as instruções
contidas neste manual. Consulte a declaração de conformidade CE quanto às diretivas aplicáveis a este produto. A declaração de
conformidade CE, com todas as diretivas europeias aplicáveis e todas as Instruções e Desenhos de Instalação ATEX, está disponível
na internet em www.micromotion.com ou no centro de atendimento local da Micro Motion.

As informações afixadas aos equipamentos que estão em conformidade com a Diretiva de Equipamentos de Pressão podem ser
encontradas na Internet no site www.micromotion.com/documentation.

Para instalações em áreas de perigo na Europa, consulte a norma EN 60079-14 caso as normas nacionais não sejam aplicáveis.

Outras informações

As especificações completas do produto podem ser encontradas na folha de dados. Informações para a solução de problemas
podem ser encontradas no manual de configuração do transmissor. Folhas de dados e manuais de produtos estão disponíveis no
site da Micro Motion em www.micromotion.com/documentation.

Regras para devolução

Os procedimentos da Micro Motion devem ser seguidos ao devolver equipamentos. Estes procedimentos asseguram a
conformidade legal com as agências governamentais de transporte e ajudam a proporcionar um ambiente de trabalho seguro para
os funcionários da Micro Motion. A não observação dos procedimentos da Micro Motion causará a recusa do recebimento dos seus
equipamentos.

Mais informações sobre os procedimentos e formulários de devolução estão disponíveis no nosso sistema de suporte on-line em

www.micromotion.com, ou ligando para o Serviço de Atendimento ao Cliente da Micro Motion.

Atendimento ao cliente da Micro Motion

E-mail:

• Mundial: [e-mail]

• Ásia-Pacífico: [e-mail]

Telefone:

América do Norte e do Sul Europa e Oriente Médio Ásia-Pacífico

Estados Unidos 800-522-6277 Reino Unido 0870 240 1978 Austrália 800 158 727

Canadá [phone] Holanda [phone] Nova Zelândia 099 128 804

México [phone] França 0800 917 901 Índia 800 440 1468

Argentina [phone] Alemanha 0800 182 5347 Paquistão 888 550 2682

Brasil [phone] Itália 8008 77334 China [phone]

Venezuela [phone] Central e oriental [phone] Japão [phone]

Rússia/CIS [phone] Coreia do Sul [phone]

Egito 0800 000 0015 Cingapura [phone]

Omã 800 70101 Tailândia 001 800 441 6426

Catar 431 0044 Malásia 800 814 008

Kuwait 663 299 01

África do Sul 800 991 390

Arábia Saudita 800 844 9564

Emirados Árabes
Unidos

800 0444 0684

Conteúdo

Conteúdo

Capítulo 1 Planejamento ...................................................................................................................1

1.1 Declaração de conformidade do INMETRO ..................................................................................... 1

1.2 Visão geral da instalação de modernização .....................................................................................1

1.3 Lista de verificação de instalação ....................................................................................................2

1.4 Melhores práticas ...........................................................................................................................3

1.5 Perda de carga no medidor .............................................................................................................3

1.6 Requisitos de alimentação ..............................................................................................................5

1.7 Requisitos de espaço ......................................................................................................................7

1.8 Executar a verificação do medidor (pré-instalação) .........................................................................8

Capítulo 2 Remover o medidor 7835/7845 ...................................................................................... 11

2.1 Desconectar os cabos do medidor 7835/7845 ............................................................................. 11

2.2 Remover o medidor da tubulação ................................................................................................ 12

Capítulo 3 Montagem ..................................................................................................................... 15

3.1 Montar o medidor ........................................................................................................................ 15

3.2 Girar os componentes eletrônicos sobre o medidor (opcional) .....................................................16

3.3 Girar o mostrador sobre o transmissor (opcional) .........................................................................17

Capítulo 4 Ligação dos fios .............................................................................................................. 19

4.1 Terminais de saída disponíveis e requisitos de ligação .................................................................. 19

4.2 Ligação para modernização: conversões terminal para saída ........................................................ 20

4.3 Cabeamento de saída a prova de explosão ou cabeamento para áreas não classificadas ...............22

4.4 Ligação de saída intrinsecamente segura ..................................................................................... 26

4.5 Ligação do processador para opção de montagem remota FOUNDATION fieldbus™ 2700

4.6 Ligação para dispositivos externos (HART com multi-derivação) .................................................. 39

4.7 Ligação para conversores de sinal e/ou computadores de vazão ...................................................44

............

34

Capítulo 5 Aterramento .................................................................................................................. 47

Manual de instalação i

Conteúdo

ii Medidor compacto de densidade (CDM) Micro Motion - modernização do 7835/7845

1 Planejamento

Tópicos incluídos neste capítulo:

• Declaração de conformidade do INMETRO

• Visão geral da instalação de modernização

• Lista de verificação de instalação

• Melhores práticas

• Perda de carga no medidor

• Requisitos de alimentação

• Requisitos de espaço

• Executar a verificação do medidor (pré-instalação)

1.1 Declaração de conformidade do INMETRO

Planejamento

A Emerson Process Management declara que o equipamento descrito neste manual possui
o tipo a seguir de proteção para áreas perigosas:

• Certificado INMETRO:TÜV 13.0926 X

• Marcação:

- Ex d [ib] IIC T6 Gb (–40 °C ≤ Ta ≥ +60 °C)

- Ex ib IIC T6 Gb (–40 °C ≤ Ta ≥ +60 °C)

- Ex ib IIC T4 Gb (–40 °C ≤ Ta ≥ +60 °C)

Fabricado por:

Micro Motion, Inc.
7070 Winchester Circle
Boulder, CO 80301
United States

Condições especiais de uso seguro: Ver certificado.

1.2 Visão geral da instalação de modernização

A seguir está uma visão geral das tarefas necessárias para a instalação do medidor
compacto de densidade (CDM) como substituição do medidor de densidade de líquidos
7835/7845 da Micro Motion. Recomendamos que você reveja estas informações antes de
começar a instalação de modernização.

Processo Referência

Confirme que você possui todas as peças necessárias e que
atenda os requisitos básicos de instalação.

Leve em consideração as melhores práticas de instalação para
remoção e instalação do seu medidor.

Manual de instalação 1

Consulte Seção 1.3

Consulte Seção 1.4

Planejamento

Processo Referência

Confirme qualquer ligação adicional, fontes de alimentação
externas e/ou resistências necessárias para a fiação do CDM.

Remova o medidor de densidade de líquidos 7835/7845
existente.

Monte o medidor CDM de modernização. Consulte Capítulo 3
Conecte o medidor de acordo com as práticas recomendadas

para o seu ambiente de processo e para as aprovações
necessárias.

Aterre o medidor. Consulte Capítulo 5

1.3 Lista de verificação de instalação

Certifique-se de que a área de classificação especificada na etiqueta seja adequada

□

ao ambiente no qual o medidor será instalado.
Verifique se as temperaturas ambiente e de processo estão dentro dos limites do

□

medidor.

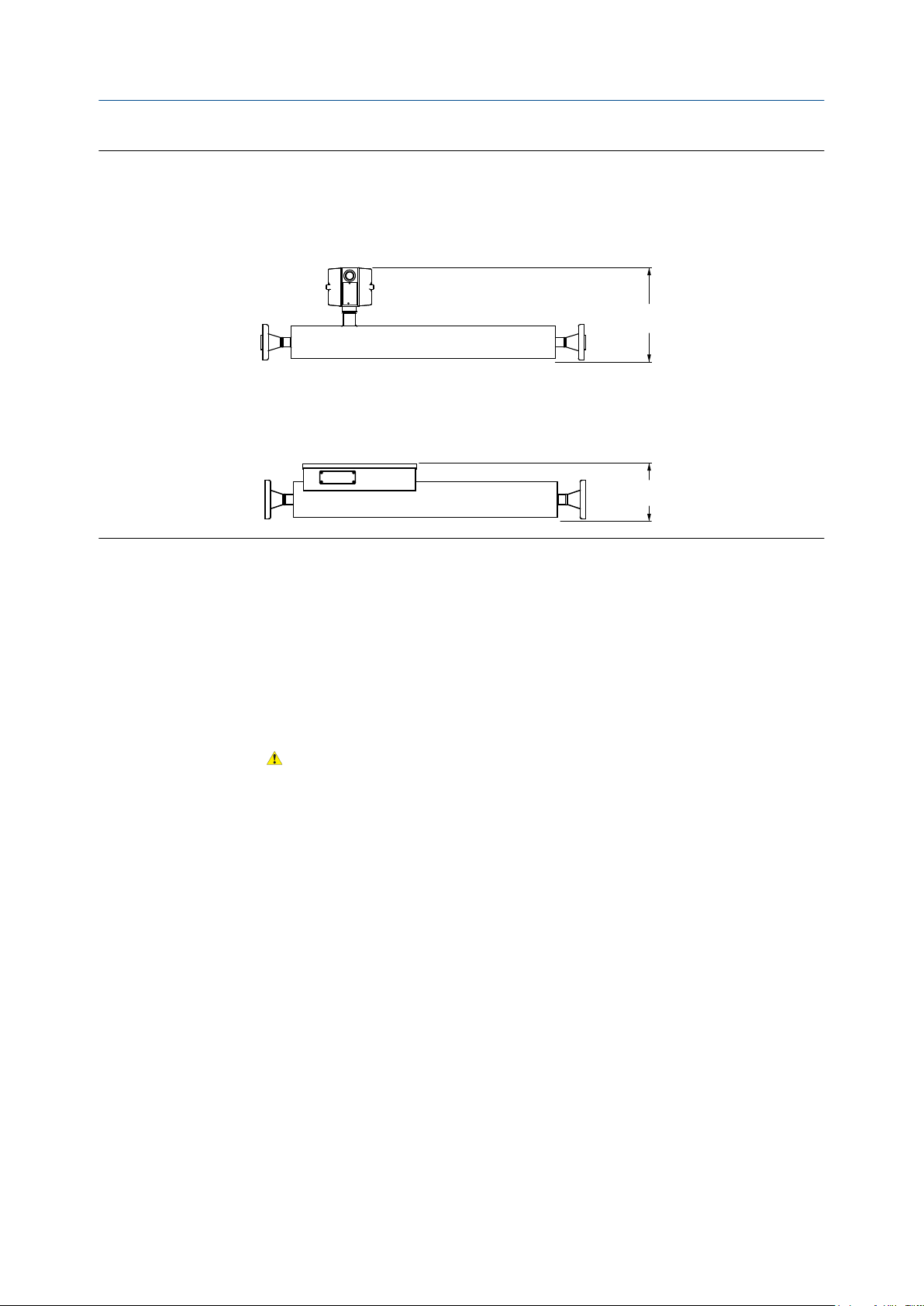

Verifique os requisitos de espaço para instalação de modernização do medidor

□

(consulte Seção 1.7).
Verifique os requisitos de ligação da modernização, os quais podem variar,

□

dependendo da sua configuração atual do transmissor:

- Confirme os requisitos da fiação de entrada/saída do CDM (consulte Capítulo 4).

Consulte Capítulo 4

Consulte Capítulo 2

Consulte Capítulo 4

Dica

Dependendo da sua configuração atual, pode ser necessária ligação adicional ou pode ser
reutilizada a ligação que estava conectada a dispositivos não mais necessários.

- Para instalações em áreas classificadas intrinsecamente seguras, é necessário

adquirir novas barreiras ou isoladores. Não é possível reutilizar as barreiras de
segurança ou isoladores galvânicos já existentes para conectar ao CDM.

Dica

Micro Motion fornece kits de instalação de barreiras de segurança e isoladores galvânicos
para cabeamento do CDM em áreas classificadas. Estes kits oferecem as barreiras ou
isoladores apropriados, dependendo das saídas disponíveis e das aprovações exigidas.
Entre em contato com a [e-mail] para obter mais informações sobre o
pedido destes kits.

Se o seu medidor será a cabeado a um transmissor de montagem remota modelo

□

FOUNDATION fieldbus™ 2700:

- Consulte as instruções neste manual para preparar o cabo de 4 fios e para o

cabeamento às conexões do processador. Consulte Seção 4.5.

- Consulte as instruções no manual de instalação do transmissor para montar e

ligar o transmissor modelo FOUNDATION fieldbus™ 2700.

- Considere o comprimento máximo do cabo entre o medidor e o transmissor. A

distância máxima recomendada entre os dois dispositivos é de 300 m
(1.000 pés). A Micro Motion recomenda o uso de cabo Micro Motion.

2 Medidor compacto de densidade (CDM) Micro Motion - modernização do 7835/7845

Instale o medidor de modo que a seta do sentido de fluxo da caixa do medidor

□

coincida com o fluxo real do processo. (A direção do fluxo também pode ser
selecionada pelo software).

1.4 Melhores práticas

As informações a seguir podem ajudá-lo a obter o máximo do seu medidor.

• Manuseie o medidor com cuidado. Siga as práticas locais para elevar ou mover o

medidor.

• Execute uma verificação da densidade conhecida (KDV) no medidor antes de instalá-

lo em seu sistema.

• Instale o medidor na orientação preferencial em uma tubulação vertical com os

líquidos e pastas fluindo para cima.

Importante

Se você não instalar o medidor na orientação preferencial, pode ser necessário aplicar um
deslocamento de campo para garantir o melhor desempenho. Consulte os padrões
organizacionais para amostragem e medição de referência para determinar qual pode ser o
deslocamento.

Planejamento

• Se você estiver instalando o medidor em uma configuração de aplicação que exija

pressão diferencial, confirme que a configuração atual seja adequada para CDM.

• Isole termicamente o medidor e a tubulação de entrada e do circuito de bypass para

manter temperaturas estáveis.

• Não há requisitos de passagem de tubulação para medidores Micro Motion. Não são

necessários trechos retos à montante ou à jusante do sensor.

• Mantenha os tubos do medidor cheios com o fluido do processo.

• Para interromper o fluxo através do medidor com uma única válvula, instale-a à

jusante do medidor.

• Minimize a curvatura e o esforço de torção no medidor. Não use o medidor para

alinhar uma tubulação desalinhada.

• O medidor não requer suportes externos. Os flanges darão suporte ao medidor em

qualquer orientação.

1.5 Perda de carga no medidor

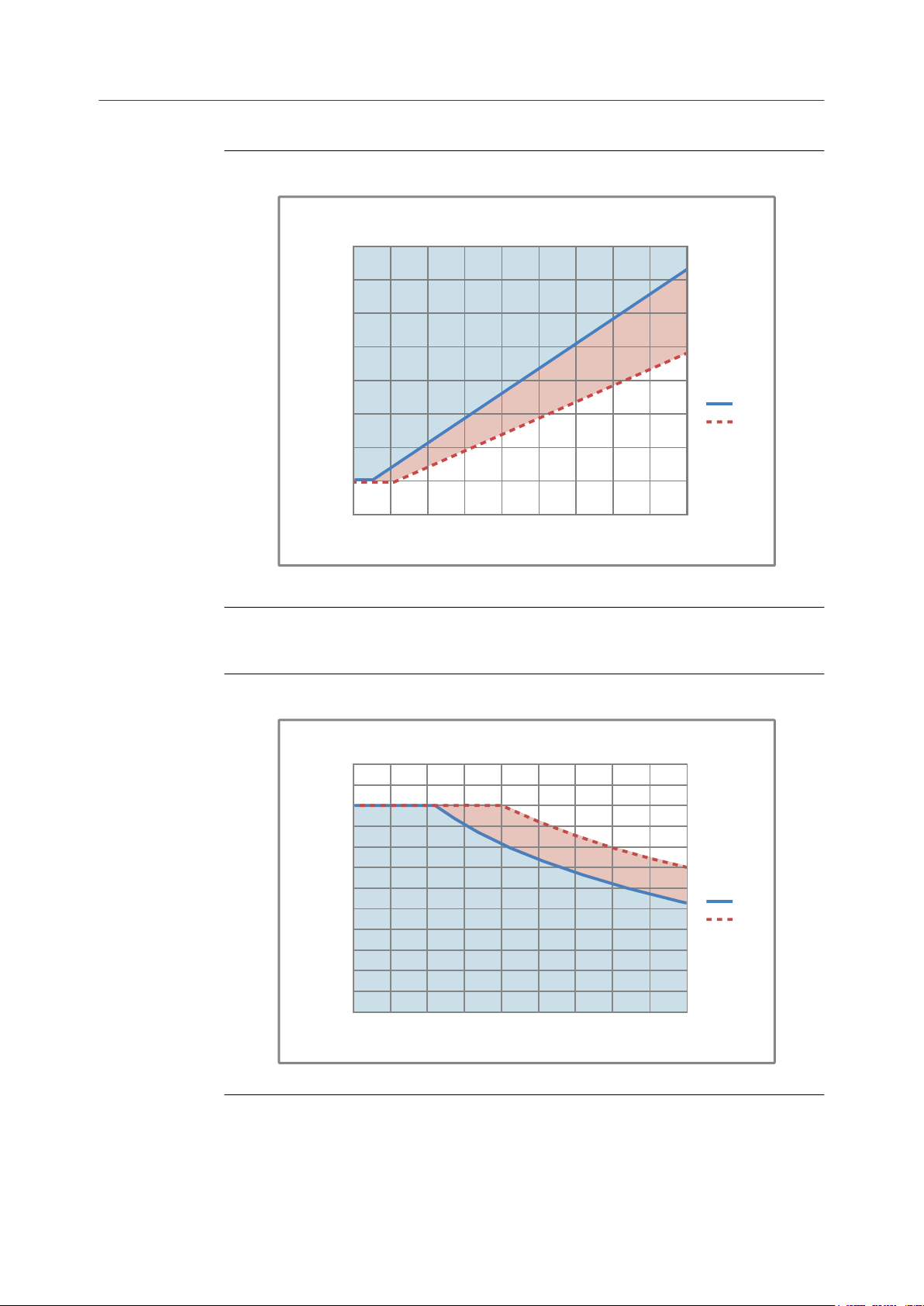

A perda de carga no medidor depende das condições do processo. As imagens a seguir
ilustram a perda de carga no medidor em várias densidades e viscosidades de fluido. Além
disso, estes gráficos mostram como o medidor se compara aos medidores de densidade
de líquido Micro Motion 7835/7845.

Importante

Para o cálculo maisexato da perda de carga usando as variáveis do seu processo, use o seletor de
produtos da Micro Motion disponível em www.micromotion.com.

Manual de instalação 3

Planejamento

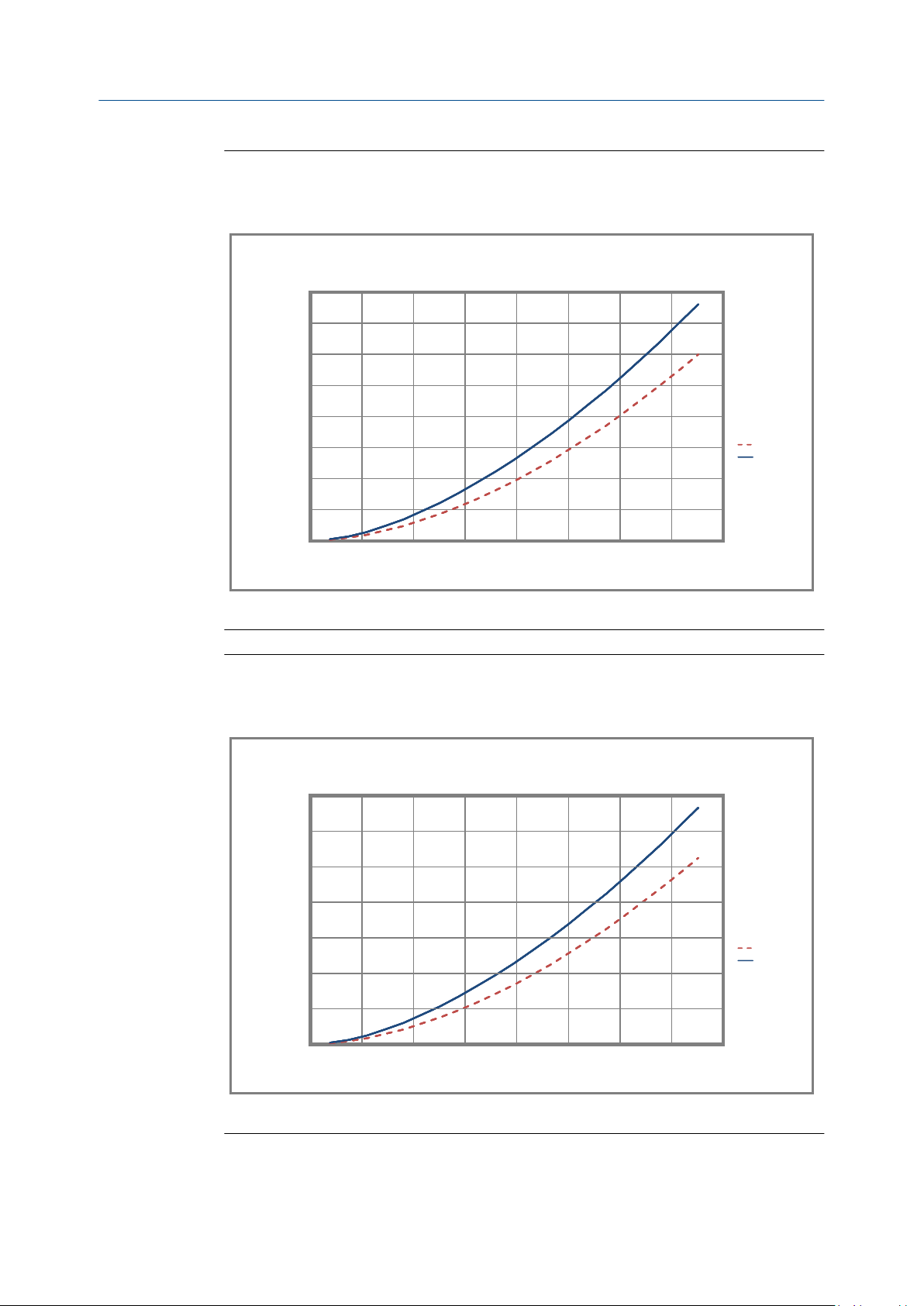

Exemplo de cálculo da perda de carga (viscosidade do fluido igual à 2 cP)Figura 1-1:

Densidade = 800 kg/m

3

Viscosidade = 2 cP

0.4 0

0.3 5

0.3 0

0.2 5

0.2 0

0.1 5

Perda de carga (bar)

0.1 0

0.0 5

0,0 0

0 2 4 6 8 10 12 14 16

Taxa V azão(m3/hr)

Exemplo de cálculo da perda de carga (viscosidade do fluido igual à 10 cP)Figura 1-2:

783 5/7845
CDM

Densidade = 800 kg/m

3

Viscosidade = 10 cP

0.70

0.6 0

0.50

0.4 0

0.30

0.2 0

Perda de carga (bar)

0.10

0,0 0

0 2 4 6 8 10 12 14 16

3

Taxa V azão(

m

/hr)

783 5/7845
CDM100

4 Medidor compacto de densidade (CDM) Micro Motion - modernização do 7835/7845

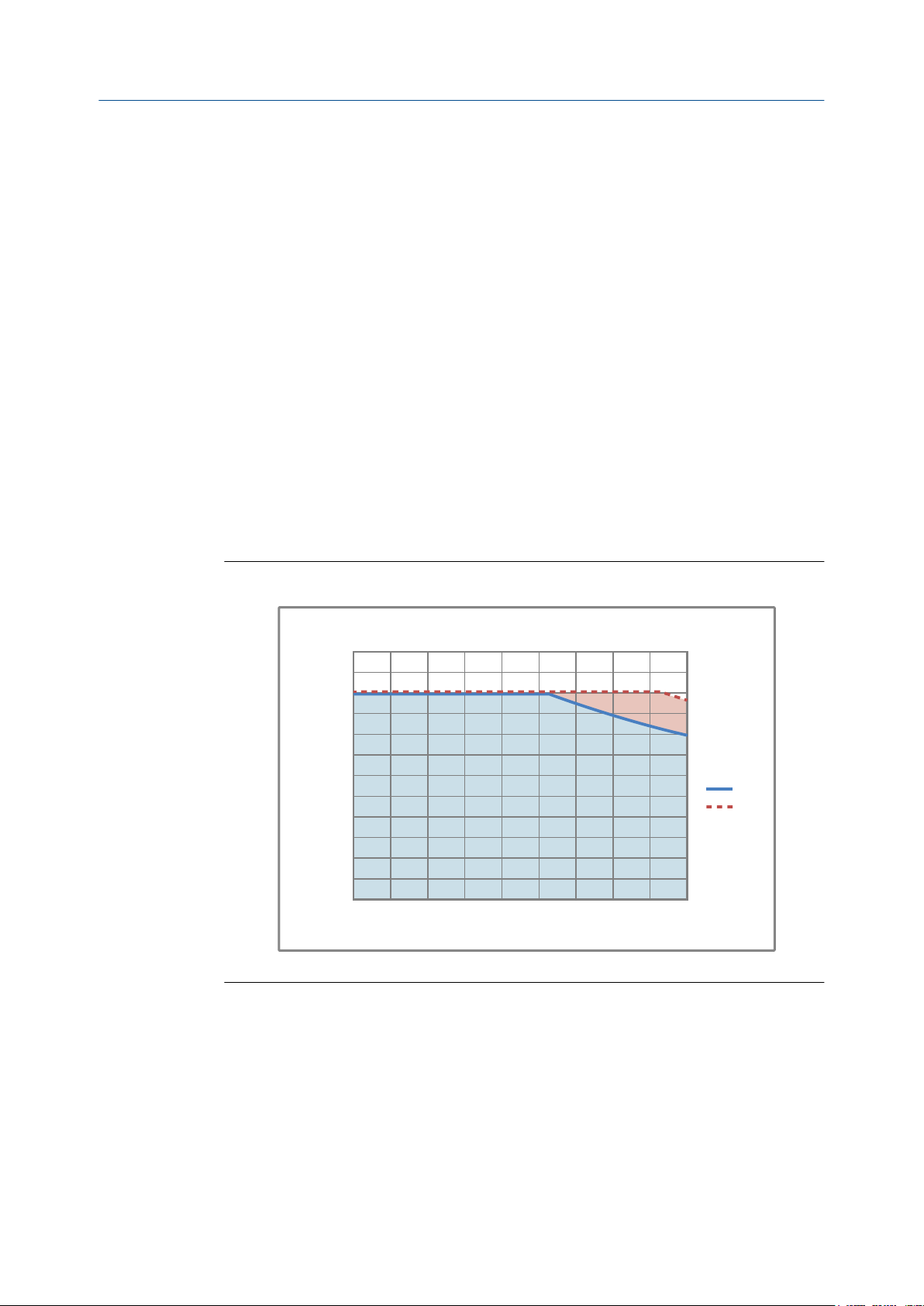

1.6 Requisitos de alimentação

300 600 900 1200 1500 1800 2100 2400 2700 3000

Distância de instalação (pés)

21,6V

24V

14

15

16

17

18

19

20

21

22

23

24

25

26

AWG máxima

Bitola mínima do fio

Seguem os requisitos de alimentação CC para operação do medidor:

• Medidores à prova de explosão/incêndio:

- 24 Vcc, 0,65 W típico, 1,1 W máximo

- Tensão mínima recomendada: 21,6 Vcc com 1000 pés de cabo de fonte de

alimentação 24 AWG (300 m de 0,20 mm2)

- Na inicialização, a fonte de alimentação deve fornecer no mínimo 0,5 A de

corrente de curto prazo no mínimo de 19,6 V nos terminais da entrada de
energia.

• Medidores intrinsecamente seguros:

- 24 Vcc, 0,7 W típicos com barreira de 250 Ω, 0,96 W máximo com barreira de

250 Ω

- Tensão mínima recomendada: 22,8 Vcc com 1000 pés de cabo de fonte de

alimentação 22 AWG (300 m de 0,25 mm2)

Recomendações de cabo de alimentação para medidores a prova de explosão/
incêndio

Planejamento

Bitola mínima do fio (AWG por pé)Figura 1-3:

Manual de instalação 5

0,000

0,050

0,100

0,150

0,200

0,250

0,300

0,350

0,400

100 200 300 400 500 600 700 800 900 100 0

Área mínima do fio (mm²)

Distância de instalação (m)

Área mínima do fio (mm²)

21,6V

24V

30

0 600 900 1200 1500 1800 2100 2400 2700 3000

Distância de instalação (pés)

22

,8V

24

V

14

15

16

17

18

19

20

21

22

23

24

25

26

AWG

Bitola mínima do fio

Planejamento

Área mínima do fio (mm2 por metro)Figura 1-4:

Recomendações de cabo de alimentação para medidores intrinsecamente seguros

Bitola mínima do fio (AWG por pé)Figura 1-5:

6 Medidor compacto de densidade (CDM) Micro Motion - modernização do 7835/7845

0,000

0,050

0,100

0,150

0,200

0,250

0,300

0,350

0,400

0,450

0,500

0,550

0,600

0,650

0,700

0,750

0,800

0,850

0,900

100 200 300 400 500 600 700 800 900 100 0

Área mínima do fio (mm²)

Distância de instalação (m)

Área mínima do fio (mm²)

22,8V

24V

9,6

(243)

21,7

(552)

A

6,4

(163)

4,9

(125)

Dimensões em

polegadas
(mm)

Planejamento

Área mínima do fio (mm2 por metro)Figura 1-6:

1.7 Requisitos de espaço

A seguir estão os requisitos de espaço para o medidor CDM de modernização (consulte

Figura 1-7). Certifique-se de considerar os requisitos de altura do CDM em relação ao

medidor 7835/7845 existente (consulte Figura 1-8).

Dimensões do medidor CDM de modernizaçãoFigura 1-7:

A. A dimensão face-a-face coincide com as dimensões do medidor 7835/7845

Manual de instalação 7

12,6

(320)

Dimensões em

polegadas
(mm)

7835 à prova de explosão

7835/7845 intrinsecamente seguro

6,2

(158,6)

Planejamento

Dimensões do medidor 7835/7845 (somente altura)Figura 1-8:

1.8 Executar a verificação do medidor (pré­instalação)

A Micro Motion® recomenda que você faça a verificação do medidor antes da instalação.
Essa verificação confirma que não houveram danos no medidor durante a remessa.

Remova o medidor da caixa.

1.

CUIDADO!

Manuseie o medidor com cuidado. Siga as práticas locais para elevar ou mover o
medidor.

2. Inspecione visualmente o medidor em busca de quaisquer danos físicos.

Caso note qualquer dano físico no medidor, entre imediatamente em contato com o
atendimento ao cliente da Micro Motion em [e-mail].

3. Conecte e ligue o medidor.

Você deve remover a tampa traseira da carcaça do medidor para ter acesso aos
terminais

PWR.

8 Medidor compacto de densidade (CDM) Micro Motion - modernização do 7835/7845

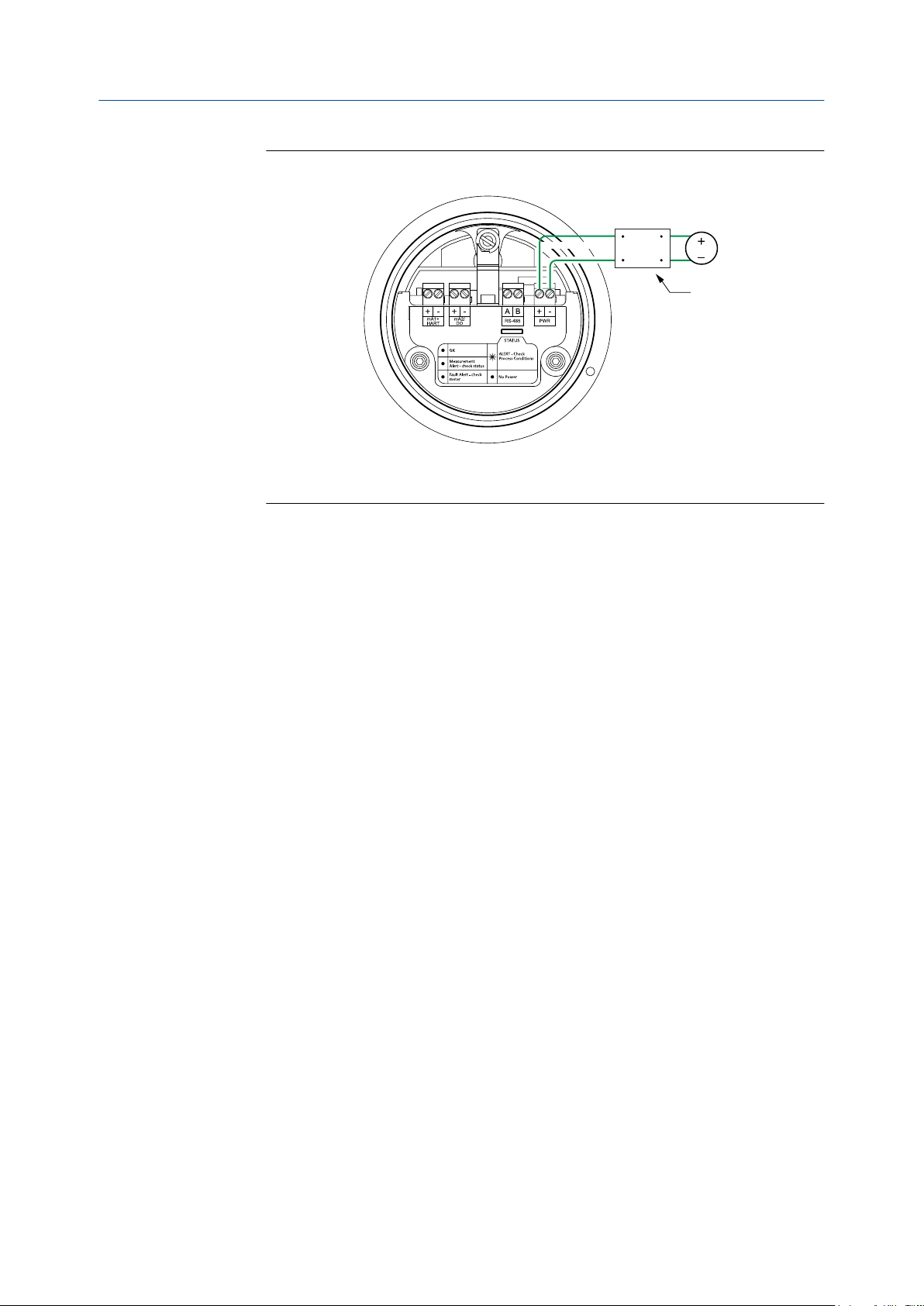

Terminais da fiação da fonte de alimentação de energiaFigura 1-9:

MTL7728P+

3

4

1

2

B

A

A. 24 Vcc
B. A fiação da barreira aplica-se somente às instalações intrinsecamente seguras

4. Execute uma verificação de densidade conhecida (KDV).

Planejamento

O procedimento de verificação de densidade conhecida é usado para verificar se a
operação atual do medidor corresponde à calibração na fábrica. Se o medidor passar
no teste, ele não teve deslocamentos ou mudanças desde sua calibração na fábrica.

Para obter mais informações sobre executar a KDV, consulte o manual de
configuração e uso que foi remetido com o produto.

Manual de instalação 9

Planejamento

10 Medidor compacto de densidade (CDM) Micro Motion - modernização do 7835/7845

Remover o medidor 7835/7845

2 Remover o medidor 7835/7845

Tópicos incluídos neste capítulo:

• Desconectar os cabos do medidor 7835/7845

• Remover o medidor da tubulação

2.1 Desconectar os cabos do medidor 7835/7845

Pré-requisitos

• Esteja preparado para registrar manualmente as ligações do medidor 7835/7845.

Você utilizará estas informações ao refazer a ligação para o CDM.

• Se você estiver utilizando o 7835/7845 com componentes eletrônicos avançados,

certifique-se de registrar os parâmetros e faixas para as saídas analógicas (mA) — por
exemplo, a analógica 1 é a densidade da linha; a 4-20 mA é de 700-1.000 kg/m3.

CUIDADO!

Confirme os códigos de práticas aplicáveis para desconectar e remover um medidor. A
instalação e/ou remoção do medidor somente deve ser executada por pessoal adequadamente
treinado.

Procedimento

1. Desligue o medidor 7835/7845.

2.

Se o medidor estiver em uma área classificada, aguarde cinco minutos antes de
prosseguir para o próximo passo.

3. Remova o isolamento térmico do medidor e da tubulação ao redor (se aplicável).

4. Remova a tampa do compartimento dos componentes eletrônicos para expor as

conexões de fiação do 7835/7845.

5. Registre manualmente as conexões de fio ao medidor 7835/7845.

Se você reutilizar a fiação existente, deve certificar-se de identificar quais fios
conectar aos dispositivos de entrada e/ou saída específicos em sua configuração.
Você utilizará essa informação para coincidir as ligações às entradas/saídas
apropriadas no CDM.

As imagens a seguir identificam a localização dos terminais na placa de
componentes eletrônicos padrão (consulte Figura 2-1) e na placa de componentes
eletrônicos avançados (consulte Figura 2-2).

Manual de instalação 11

Remover o medidor 7835/7845

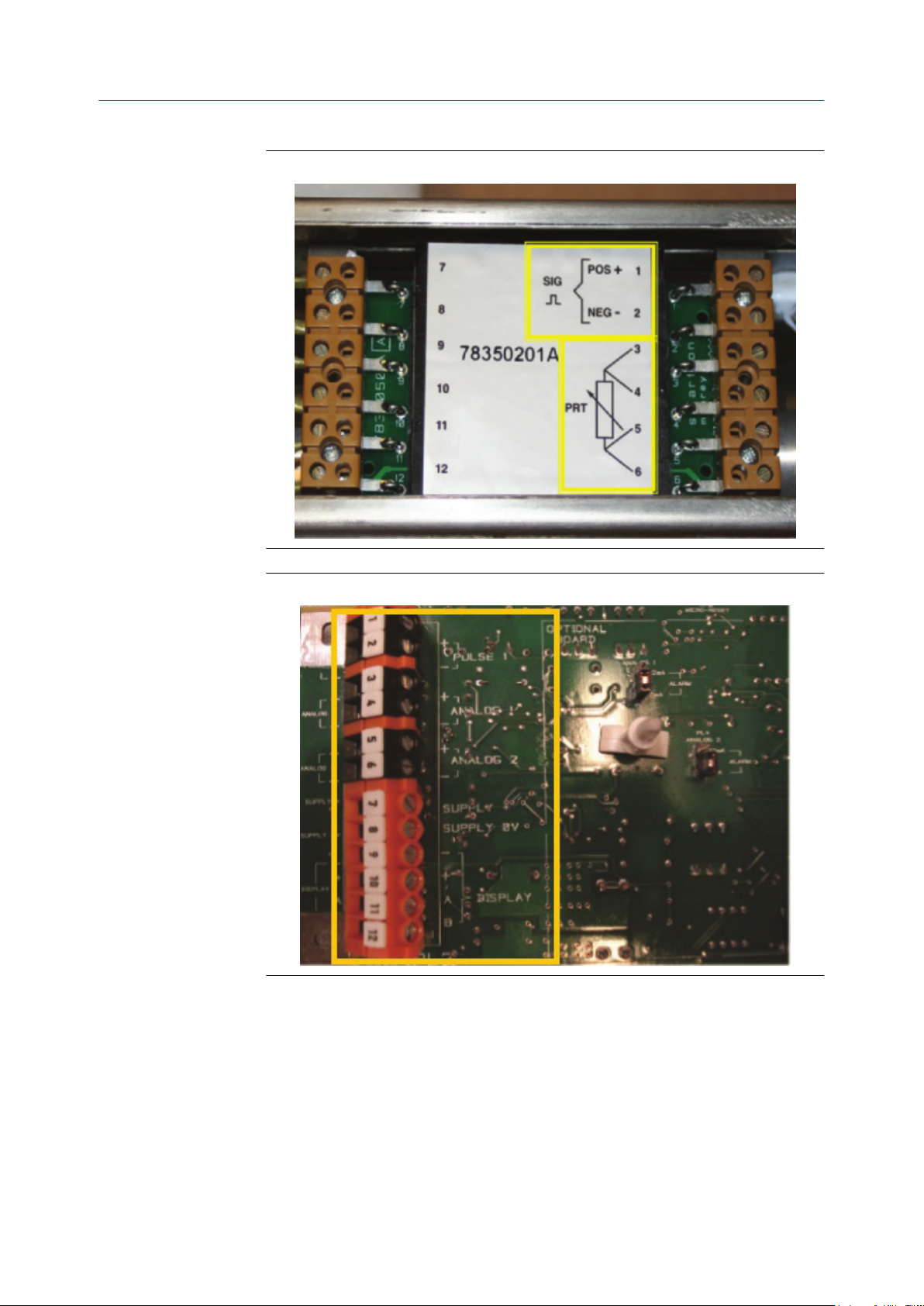

Localização dos terminais nos componentes eletrônicos padrãoFigura 2-1:

Localização dos terminais nos componentes eletrônicos avançadosFigura 2-2:

6. Desconecte os cabos do medidor.

2.2 Remover o medidor da tubulação

Pré-requisitos

Antes que você afrouxe ou remova qualquer conexão, despressurize e drene o medidor de
acordo com os códigos de prática locais aplicáveis.

12 Medidor compacto de densidade (CDM) Micro Motion - modernização do 7835/7845

Remover o medidor 7835/7845

CUIDADO!

Você deve tomar precauções adequadas para garantir sua segurança, caso o equipamento
tenha entrado em contato com substâncias agressivas. A remoção do medidor deve ser
executada somente por pessoal adequadamente treinado e de acordo com o código de práticas
aplicável.

Procedimento

1. Desconecte o medidor (rompa a vedação).

2.

Remova o medidor.

CUIDADO!

Manuseie o medidor com cuidado ao levantá-lo e removê-lo da tubulação. Micro Motion
recomenda que você utilize faixas de elevação encaixadas nas pontas com flange para
levar em consideração o peso e a sensibilidade a impactos do medidor.

3. Descarte o medidor de acordo com suas práticas locais (se aplicável).

Manual de instalação 13
