快速安装指南
MMI-20032808, Rev AB
2016 年 12
月
高准（
Micro Motion®）LNG 系列 科里奥利质量流量计和仪表
其他信息
如需了解完整的产品规格，请参阅产品样本。如需获得故障排查信息，请参阅组态手册。各产品样本和各手册都可访问高准网站
www.micromotion.com/documentation 获取。
返修政策
根据高准规定的程序返修设备。遵循这些程序可确保符合政府运输机构的法规要求，同时有助于为高准员工提供安全的工作环境。
如未遵循高准返修程序，高准将不会接受返回的设备。
有关于返修程序和返修表格，请登录 www.micromotion.com 获取，或致电高准客户服务部门获取。
Emerson Flow 客户服务
电子邮件:
• 全球： flow.support@emerson.com
• 亚太地区： APflow.support@emerson.com
电话:
北美和南美 欧洲和中东 亚太地区
美国
加拿大
墨西哥
阿根廷
巴西
委内瑞拉
800-522-6277
+1 303-527-5200
+41 (0) 41 7686 111
+54 11 4837 7000
+55 15 3413 8000
+58 26 1731 3446
英国
荷兰
法国
德国
意大利
中欧和东欧
俄罗斯/独联体 +7 495 981 9811
埃及
阿曼
卡塔尔
科威特
南非
沙特阿拉伯
阿联酋
0870 240 1978
+31 (0) 704 136 666
0800 917 901
0800 182 5347
8008 77334
+41 (0) 41 7686 111
0800 000 0015
800 70101
431 0044
663 299 01
800 991 390
800 844 9564
800 0444 0684
澳大利亚
新西兰
印度
巴基斯坦
中国
日本
韩国
新加坡
泰国
马来西亚
800 158 727
099 128 804
800 440 1468
888 550 2682
+86 21 2892 9000
+81 3 5769 6803
+82 2 3438 4600
+65 6 777 8211
001 800 441 6426
800 814 008
目录
目录
第 1 章 安装准备 ................................................................................................................................1
1.1 部件标识 .............................................................................................................................................. 1
1.2 安装检查表 ...........................................................................................................................................1
1.3 电源要求 .............................................................................................................................................. 2
第 2 章 安装方式 ................................................................................................................................4
2.1 安装传感器 ...........................................................................................................................................4
2.2 安装双核处理器（选项 1） ..................................................................................................................4
2.3 安装带 MVD Direct Connect 本安型安全栅的增强型核心处理器（选项 2） ........................................5
第 3 章 接线 .......................................................................................................................................8
3.1 将核心处理器连接到传感器 ................................................................................................................. 8
3.2 双核处理器接线（选项 1） ................................................................................................................14
3.3 增强型核心处理器接线（选项 2） .....................................................................................................16
第 4 章 接地 .....................................................................................................................................19
4.1 双核处理器接地 ................................................................................................................................. 19
4.2 增强型核心处理器接地 ...................................................................................................................... 20
第 5 章 基础组态 ..............................................................................................................................21
5.1 通电 ................................................................................................................................................... 21
5.2 传感器启动检查表 ..............................................................................................................................21
5.3 规格 ................................................................................................................................................... 22
快速安装指南 i
目录
ii 高准 LNG 系列科里奥利质量流量计
1 安装准备
本章所涉及的主题:
部件标识
•
安装检查表
•
电源要求
•

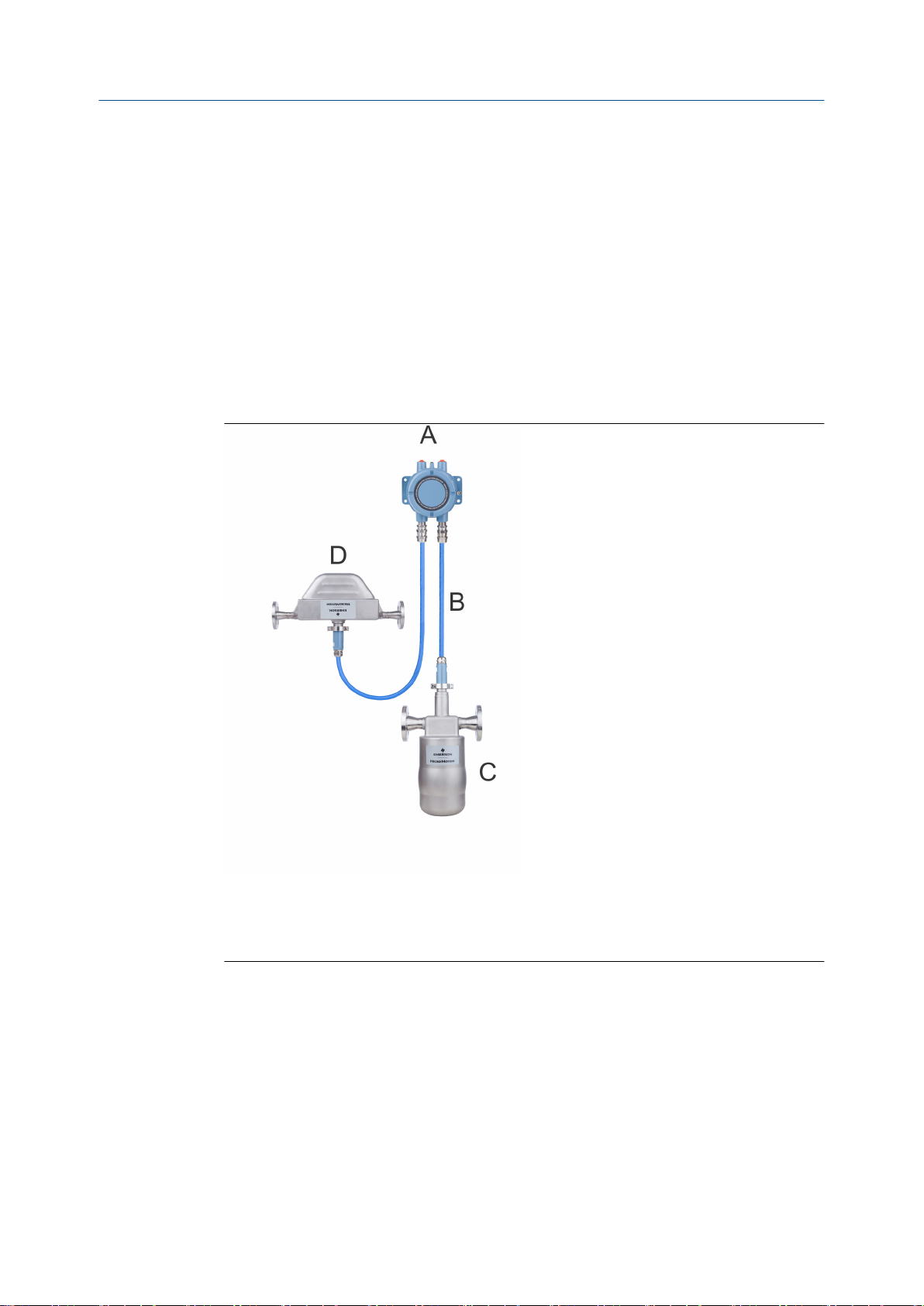

1.1 部件标识
安装准备
双核处理器
A.
B. 9 线电缆
C. 适用于灌装测量应用的 LNGM10 型仪表
D. 适用于回流测量应用的 LNGS06 型仪表
1.2
快速安装指南 1
安装检查表
确保认证标签上规定的危险区域适合于 LNG 仪表的安装环境。
□
检查当前环境和过程温度，确保其在仪表的限制范围内。
□
确保核心处理器使用的是低压直流电源。过高的电压可能会损坏核心处理器。
□
有关本安型应用，请参阅 Micro Motion ATEX、UL 或 CSA 安装说明。
□
只要导线管的开口不是朝上，您就可以在任何方向安装 LNG 电子元件。
□
安装准备
注意！
若导线管开口朝上，冷凝液可能进入外壳，进而可能损坏内部的电子元件。
安装传感器时，要保证外壳上的流向箭头与过程介质的实际流向一致。（流向也可使
□
用软件进行选择。）
LNGS06
气体回流传感器
1.3 电源要求
• 18 至 30 V 直流，3 W（典型），5 W（最大）
• 最小 28 VDC，随附长度为 300 米的 1 mm2 电源线
• 启动时，电源在电气部件电源输入端最低电压为 18 V 的条件下必须提供至少 0.5 A
的短暂电流。
• 最大稳态电流为 0.2A
• 安装（过电压）类别为 II 类，污染等级为 2 级
LNGM10
灌装传感器
注
电源要求假设每根电缆仅向单台核心处理器供电。
•
• 必须选择适宜的电源线长度和导体线径，以便在电源端子获得 0.2 A 的负载电流及至少 18 V
直流电压。
电缆选型公式
M = 18V + (R x L x 0.2A)
• M：最低电源电压
• R：电缆电阻
• L：电缆长度
68 °F (20 °C)
线规 电阻
14 AWG 0.0050 欧/英尺
16 AWG 0.0080 欧/英尺
下的典型电源线电阻表 1-1:
2 高准 LNG 系列科里奥利质量流量计
68 °F (20 °C) 下的典型电源线电阻 (续)表 1-1:
线规 电阻
18 AWG 0.0128 欧/英尺
20 AWG 0.0204 欧/英尺
2.5 平方毫米 0.0136 欧/米
1.5 平方毫米 0.0228 欧/米
1.0 平方毫米 0.0340 欧/米
0.75 平方毫米 0.0460 欧/米
0.50 平方毫米 0.0680 欧/米
安装准备
快速安装指南 3
安装方式
2 安装方式
本章所涉及的主题:
安装传感器
•
• 安装双核处理器（选项 1）
• 安装带 MVD Direct Connect 本安型安全栅的增强型核心处理器（选项 2）

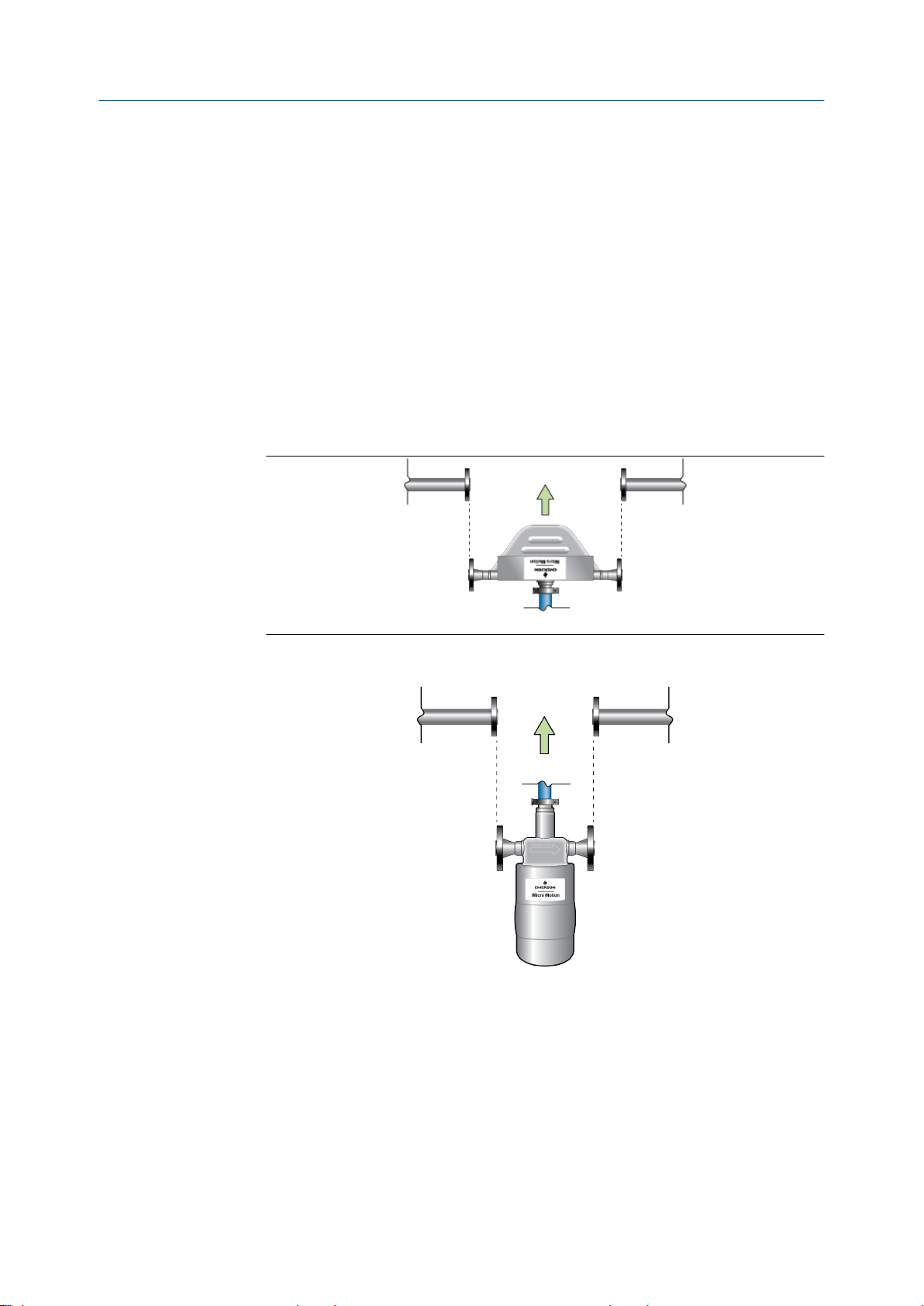

2.1 安装传感器
1. 安装 LNGS06。
2.2
2. 安装 LNGM10。
安装双核处理器（选项 1）
将双核处理器安装在管道或墙壁上。
4 高准 LNG 系列科里奥利质量流量计
安装方式

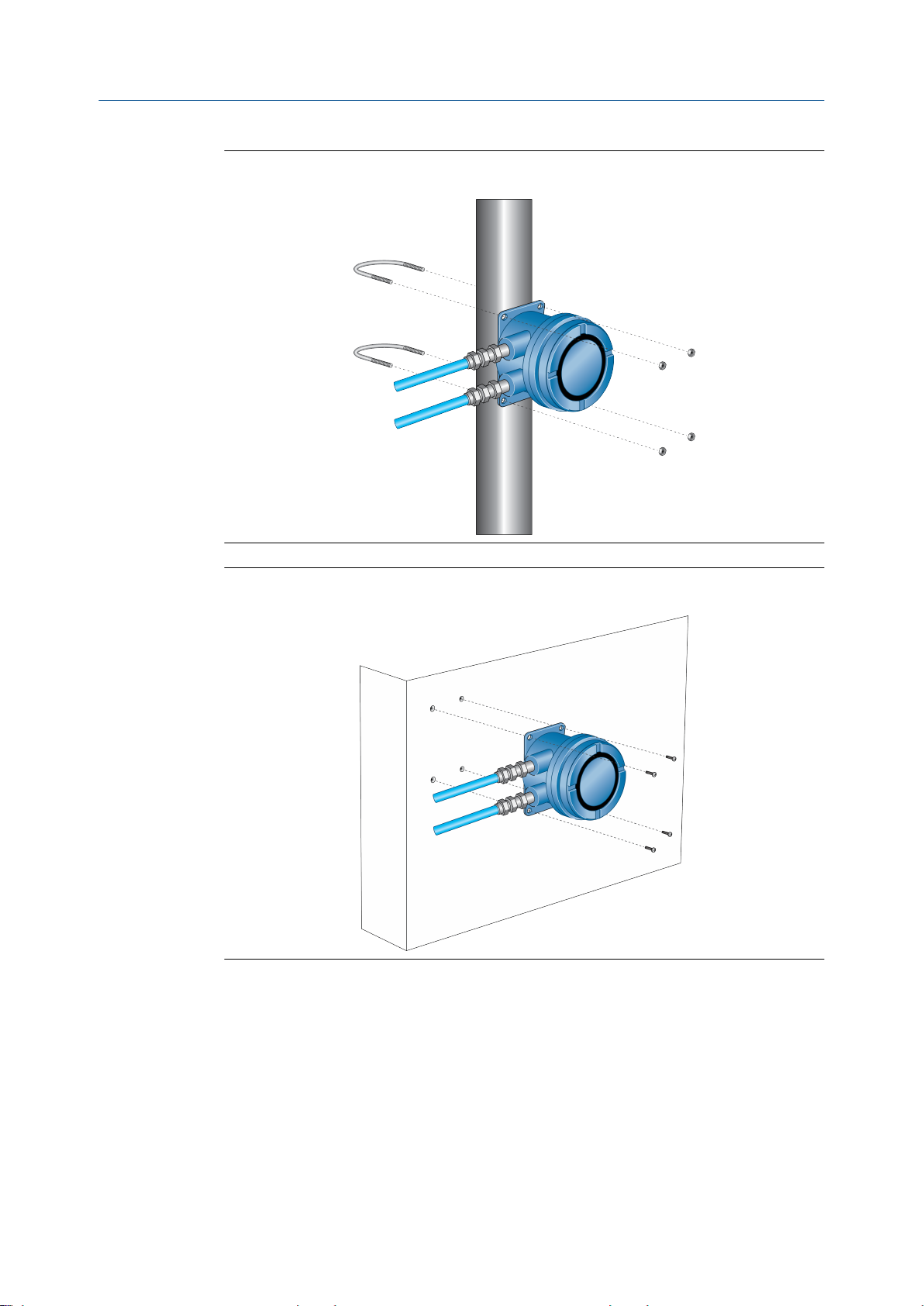

图 2-1:
图 2-2:
双核处理器：管道安装型
双核处理器：墙壁安装型
2.3 安装带 MVD Direct Connect 本安型安全栅的增
强型核心处理器（选项 2）
将增强型核心处理器安装在管道或墙壁上。
1.
快速安装指南 5
安装方式

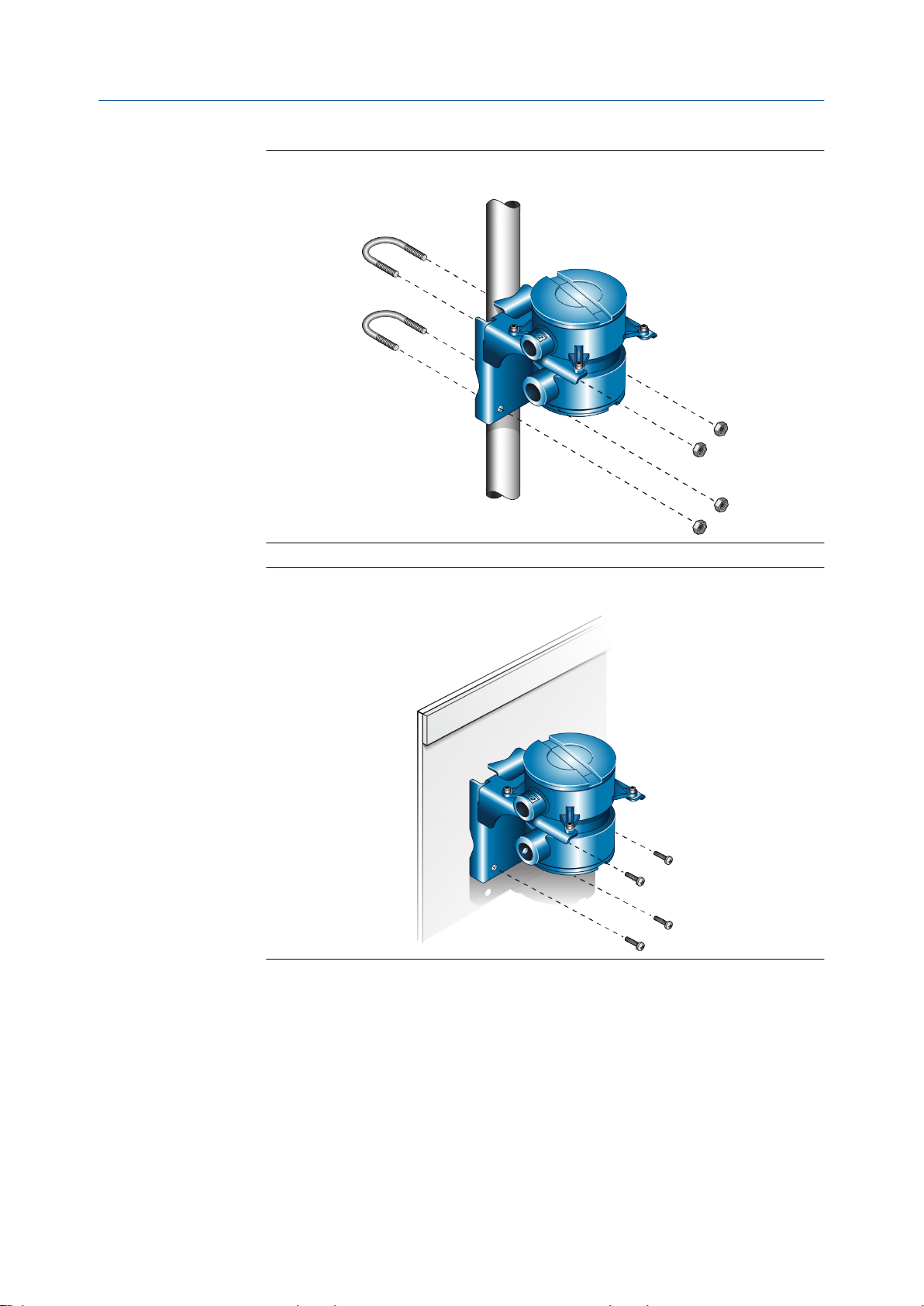

图 2-3:
图 2-4:
增强型核心处理器：管道安装型
增强型核心处理器：墙壁安装型
2. 将安全栅安装在 DIN 导轨上。
6 高准 LNG 系列科里奥利质量流量计
安装方式
DIN 导轨上的安全栅安装图 2-5:
快速安装指南 7
接线
3 接线
本章所涉及的主题:
将核心处理器连接到传感器
•
• 双核处理器接线（选项 1）
• 增强型核心处理器接线（选项 2）
3.1 将核心处理器连接到传感器
3.1.1 使用护套电缆连接核心处理器与传感器
先决条件
对于危险区域的安装，请将护套电缆安装在用户自备的密封金属导线管中，该导线管为封
闭的电缆提供 360°端子屏蔽。
注意！
传感器接线是本安型。为保持传感器接线是本安型，请使传感器接线独立于电源接线和输出
•
接线。
使电缆远离诸如变压器、电机和电源线等设备，这些设备都会产生大磁场。电缆、电缆密封
•
接头或导管安装不当，可能会导致测量不精确或流量计故障。
外壳密封不当可能会使电子部件受潮，进而可能导致测量误差或流量计故障的产生。将滴水
•
管安装在导管和电缆上（如有必要）。检查并润滑所有密封垫圈和 O 型圈。完全关闭并拧紧
所有外壳盖和导线管开口。
步骤
将电缆穿过导线管。
1.
在核心处理器处，将各接线的裸端按颜色插入核心处理器末端相应的端子。不得露
2.
出任何裸线。请参见下表。
表 3-1:
导线颜色 功能
黑色 屏蔽线
棕色
红色
橙色
黄色 温度回升
绿色
蓝色
紫色
灰色
核心处理器端子标识
驱动 +
驱动 –
温度 –
左检测 +
右检测 +
温度 +
右检测 –
8 高准 LNG 系列科里奥利质量流量计
接线
表 3-1:
导线颜色 功能
白色

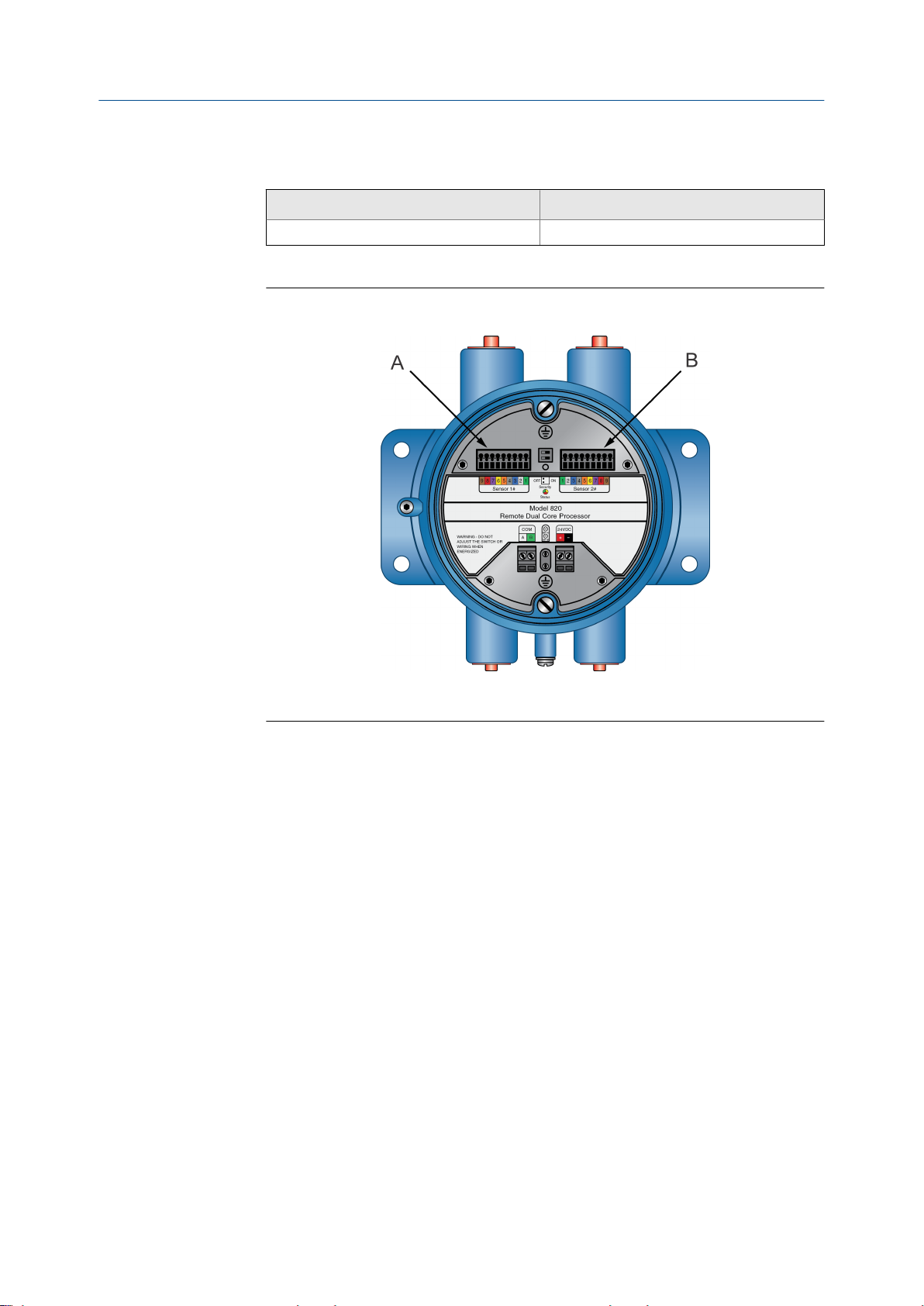

图 3-1:
核心处理器端子标识 (续)
左检测 –
双核处理器端子
A. 传感器 1
B. 传感器 2
快速安装指南 9
A
B
I
H
G
F
E
D
C
J
接线
图 3-2:
A.
B.
C.
D.
E.
F.
G.
H.
I.
J.
增强型核心处理器端子
棕色
紫色
黄色
橙色
灰色
蓝色
白色
绿色
红色
接地螺钉（黑色）
3.1.2
使用屏蔽电缆连接核心处理器与传感器
先决条件
对于危险区域的安装，核心处理器末端处的屏蔽电缆安装必须配合使用电缆接头。您可以
从高准购买符合危险区域使用要求的电缆接头。也可以使用其他供应商的电缆接头。
注意！
传感器接线是本安型。为保持传感器接线是本安型，请使传感器接线独立于电源接线和输出
•
接线。
使电缆远离诸如变压器、电机和电源线等设备，这些设备都会产生大磁场。电缆、电缆密封
•
接头或导管安装不当，可能会导致测量不精确或流量计故障。
外壳密封不当可能会使电子部件受潮，进而可能导致测量误差或流量计故障的产生。将滴水
•
管安装在导管和电缆上（如有必要）。检查并润滑所有密封垫圈和 O 型圈。完全关闭并拧紧
所有外壳盖和导线管开口。
步骤
识别电缆接头组件和电缆。
1.
10 高准 LNG 系列科里奥利质量流量计

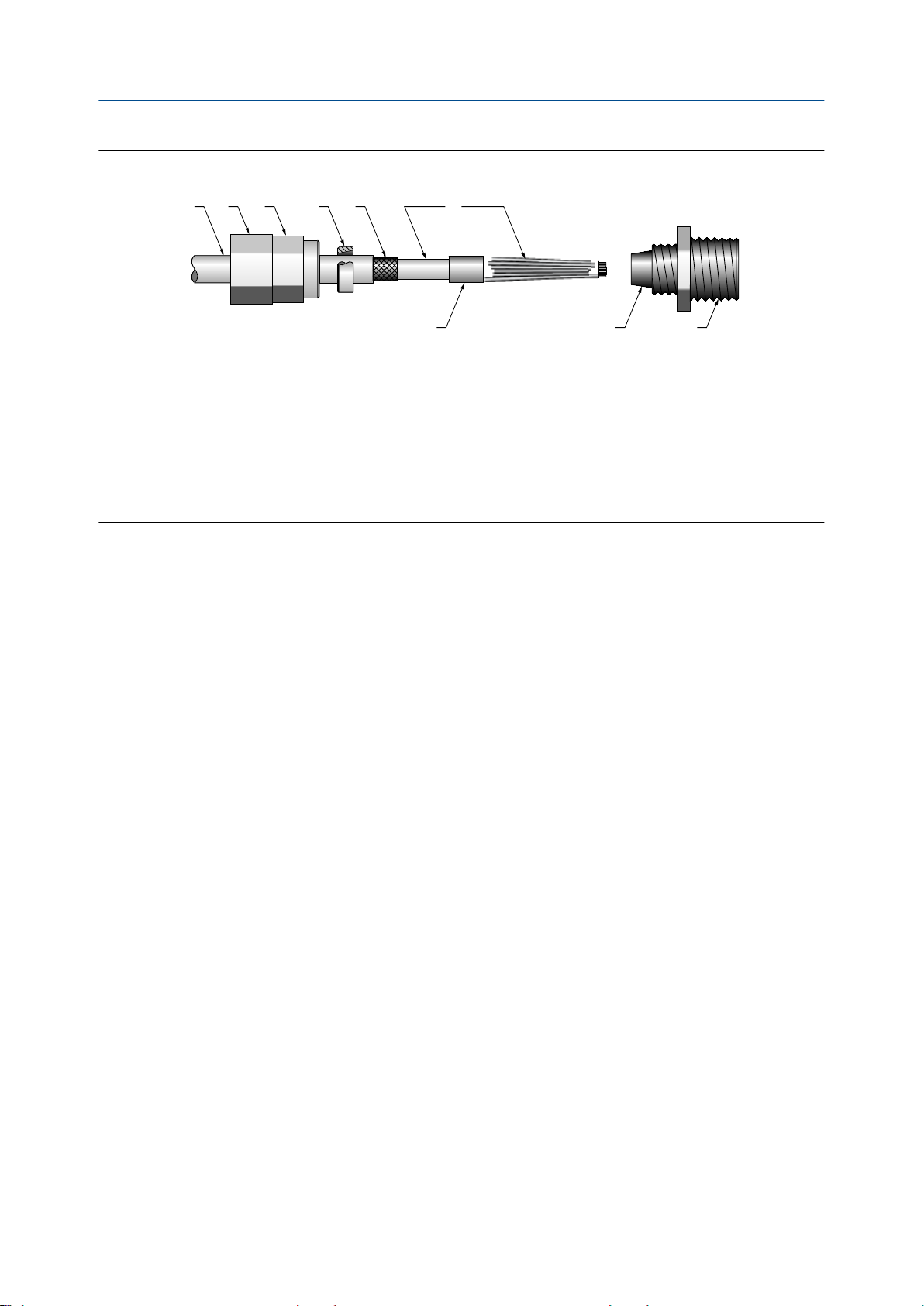

电缆接头和电缆（分解图)图 3-3:
A B C D E F
G H I
电缆
A.
密封螺母
B.
压紧螺母
C.
黄铜压缩环
D.
编织屏蔽层
E.
电缆
F.
胶带或热缩管
G.
卡座（图示为螺纹接头的组成部分）
H.
螺纹接头
I.
接线
拧松压紧螺母中的螺纹接头。
2.
3. 将螺纹接头拧到 9 线制电缆的导线管开口上。用手拧紧它后再转一圈。
将压缩环、压紧螺母和密封螺母滑到电缆上。确保压缩环正确定向，以便锥形部分
4.
与螺纹接头的锥形端正确接合。
将电缆末端穿过螺纹接头，使编织屏蔽层滑到螺纹接头的锥形端上。
5.
将压缩环滑到编织屏蔽层上。
6.
将压紧螺母拧到螺纹接头上。用手拧紧密封螺母和压紧螺母，确保压缩环可以固定
7.
编织屏蔽层。
8. 使用 25 毫米（1 英寸）扳手拧紧密封螺母和压紧螺母，扭矩为 20–25 英尺磅
（27–34 牛顿-米）。参见图 3-4， 了解一个完整的电缆接头装配图示。
快速安装指南 11
A
B
C
E
D
F
G A
接线
图 3-4:
A.
B.
C.
D.
E.
F.
G.
拆下核心处理器盖。
9.
在核心处理器处，根据以下程序连接电缆：
10.
组装的电缆接头和电缆的横截面
电缆
密封螺母
密封件
压紧螺母
编织屏蔽层
黄铜压缩环
螺纹接头
将各接线的裸端按颜色插入核心处理器末端相应的端子。不得露出任何裸线。
a.
请参见下表。
表 3-2:
导线颜色 功能
黑色 屏蔽线
棕色
红色
橙色
黄色 温度回升
绿色
蓝色
紫色
灰色
白色
核心处理器端子标识
驱动 +
驱动 –
温度 –
左检测 +
右检测 +
温度 +
右检测 –
左检测 –
12 高准 LNG 系列科里奥利质量流量计
A
B
I
H
G
F
E
D
C
J
接线

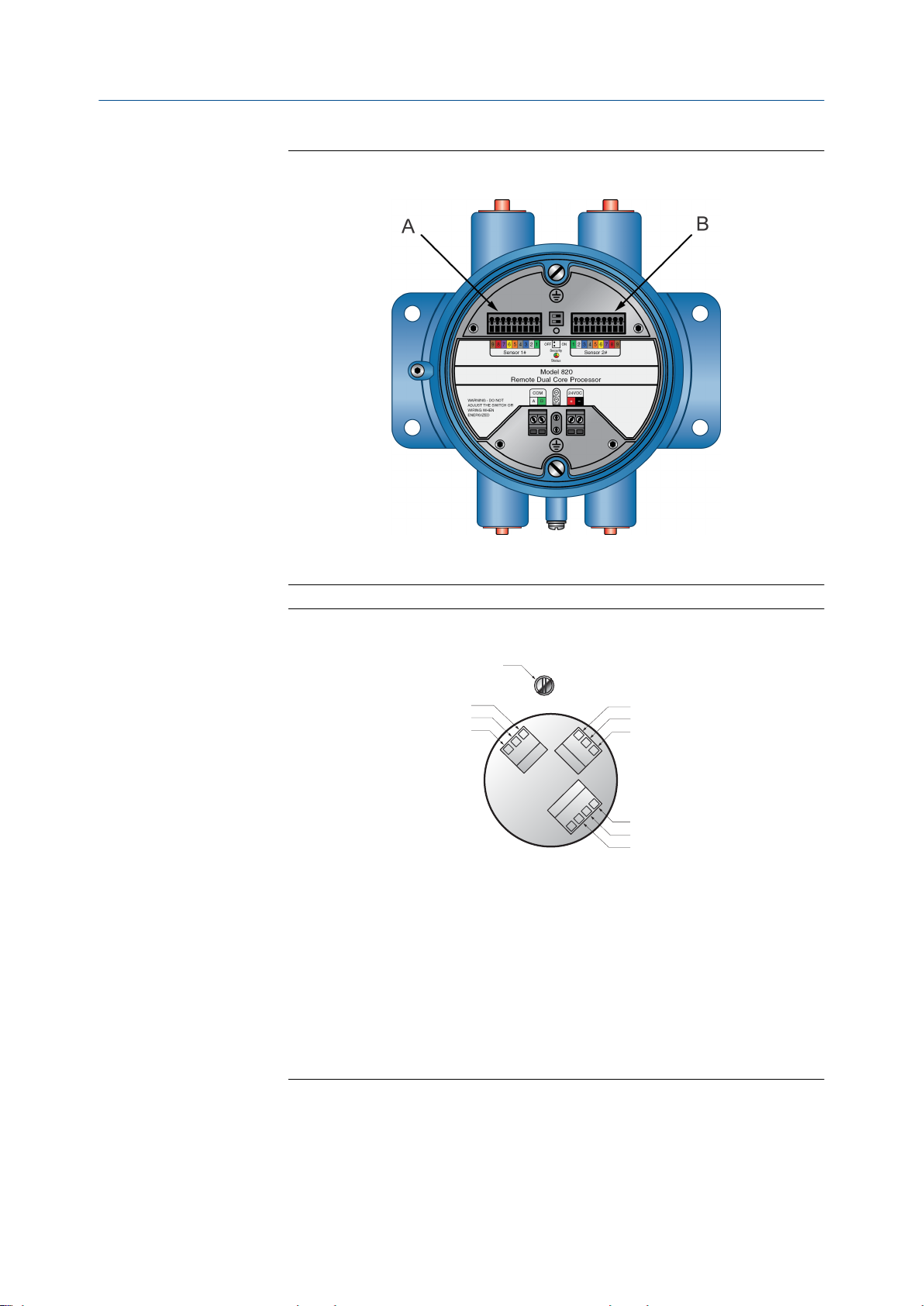

图 3-5:
双核处理器端子
A. 传感器 1
B. 传感器 2
图 3-6:
A.
B.
C.
D.
E.
F.
G.
H.
I.
J.
增强型核心处理器端子
棕色
紫色
黄色
橙色
灰色
蓝色
白色
绿色
红色
接地螺钉（黑色）
快速安装指南 13
拧紧螺钉，以将接线固定到位。
b.
c. 请确保垫圈完好，并为所有 O 型圈涂抹润滑脂，然后装回核心处理器外壳盖并
根据需要拧紧所有螺钉。
接线
3.2 双核处理器接线（选项 1）
根据本节说明来安装双核处理器。
3.2.1 在双核处理器上连接 9 线电缆
先决条件
根据高准 LNG 系列科里奥利质量流量计安装指南中的说明来准备和安装电缆。
步骤
拆下双核处理器外壳盖。
1.
将各条线的裸端插入接线端子中。确保没有任何线缆暴露在外。
2.
3. 按照匹配的颜色接线（参见表 3-1）。
A. 传感器 1
B. 传感器 2
4. 如果线长不是 3 米，则使用 ProLink III 来寄存不同的长度。有关更多信息，请参阅
高准® (Micro Motion®) LNG 系列科里奥利质量流量计和密度仪表组态和使用手册。
3.2.2
14 高准 LNG 系列科里奥利质量流量计
双核处理器电源接线
先决条件
根据高准 LNG 系列科里奥利质量流量计安装指南中的说明来准备和安装电缆。
步骤
将电源线连接至正极 (+) 端子和负极 (-) 端子。
将正极线连接到红色正极 (+) 端子，将负极线连接到黑色负极 (-) 端子。
