Micro Motion™ (高准) 5700 变送器
PROFIBUS®-PA 变送器安装手册
安装手册
MMI-20077221 , Rev AA
2020 年 8 月
安全信息
本手册提供的安全信息用于保护人员和设备。在进行下一步操作前，请仔细阅读每条安全信息。
安全和认证信息
如按照本手册中的说明正确安装，则高准产品符合所有适用的欧洲指令。请参阅 EU 符合性声明，以了解本产品适用了哪些指
令。请访问网站 www.emerson.com 或通过您的本地高准支持中心获取所有适用欧洲指令的 EU 符合性声明以及全部的 ATEX 安
装图和说明。
符合压力设备指令的设备所附的信息可通过网站 www.emerson.com 获取。
在欧洲的危险环境安装，如果本国没有相关标准，则可参考标准 EN 60079-14。
其他信息
如需了解完整的产品规格，请参阅产品样本。如需获得故障排查信息，请参阅组态手册。各产品样本和各手册都可访问高准网
站 www.emerson.com 获取。
返修政策
退回设备时必须遵循高准程序。遵循这些程序可确保符合政府运输机构的法规要求，同时有助于为高准员工提供安全的工作环
境。如未遵循高准返修程序，高准将不会接受返回的设备。
有关于返修程序和返修表格，请登录 www.emerson.com 获取，或致电高准客户服务部门获取。
Emerson Flow 客服部
电子邮件：
• 全球：flow.support@emerson.com
• 亚太地区：APflow.support@emerson.com
电话：
北美和南美 欧洲和中东 亚太地区
美国
加拿大
墨西哥
阿根廷
巴西
智利
秘鲁
800-522-6277
+1 303-527-5200
+52 55 5809 5300
+54 11 4837 7000
+55 15 3413 8000
+56 2 2928 4800
+51 15190130
英国和爱尔兰
荷兰
法国
德国
意大利
中欧和东欧
俄罗斯/独联体
埃及
阿曼
卡塔尔
科威特
南非
沙特阿拉伯
阿联酋
0870 240 1978
+31 (0) 704 136
666
+33 (0) 800 917
901
0800 182 5347
+39 8008 77334
+41 (0) 41 7686
111
+7 495 995 9559
0800 000 0015
800 70101
431 0044
663 299 01
800 991 390
800 844 9564
800 0444 0684
澳大利亚
新西兰
印度
巴基斯坦
中国
日本
韩国
新加坡
泰国
马来西亚
800 158 727
099 128 804
800 440 1468
888 550 2682
+86 21 2892 9000
+81 3 5769 6803
+82 2 3438 4600
+65 6 777 8211
001 800 441 6426
800 814 008
2
安装手册 内容
MMI-20077221 2020 年 8 月
内容
第 章 1 开始之前.................................................................................................................... 5
1.1 关于本手册..................................................................................................................................5
1.2 风险说明......................................................................................................................................5
1.3 相关文档......................................................................................................................................6
第 章 2 安装准备.................................................................................................................... 7
2.1 安装检查表..................................................................................................................................7
2.2 改装现有安装的其他注意事项.....................................................................................................8
2.3 电源要求......................................................................................................................................8
第 章 3 安装和传感器接线.....................................................................................................11
3.1 一体化安装变送器安装和传感器接线........................................................................................11
3.2 安装变送器................................................................................................................................11
3.3 分体式变送器与传感器的接线...................................................................................................15
3.4 仪表部件接地............................................................................................................................ 17
3.5 旋转传感器上的变送器（可选）............................................................................................... 18
3.6 旋转变送器上的用户界面（可选）........................................................................................... 20
3.7 旋转远程安装变送器（可选）上的传感器接线盒..................................................................... 21
第 章 4 通道接线...................................................................................................................23
4.1 5700 型变送器的安装类型........................................................................................................ 23
4.2 可用通道................................................................................................................................... 23
4.3 查看接线通道............................................................................................................................ 24
4.4 I/O 接线..................................................................................................................................... 25
4.5 FISCO 输入实体参数.................................................................................................................. 27
4.6 安装在非危险区域：接线.......................................................................................................... 27
4.7 安装在危险区域：接线..............................................................................................................30
第 章 5 电源接线...................................................................................................................35
第 章 6 设置 5700 以便执行 PROFIBUS-PA 通讯......................................................................37
6.1 地址设置................................................................................................................................... 37
第 章 7 接通变送器电源........................................................................................................ 39
第 章 8 设置向导...................................................................................................................41
第 章 9 使用显示控制............................................................................................................43
第 章 10 可用服务端口连接.....................................................................................................45
安装手册
3
内容 安装手册
2020 年 8 月 MMI-20077221
4
用于
PROFIBUS PA
的高准
5700
变送器
安装手册 开始之前
MMI-20077221 2020 年 8 月
1 开始之前
1.1 关于本手册
本手册提供有关 5700 PROFIBUS-PA 变送器规划、安装、接线和初始设置的信息。关于变送器全面组态、维
护、故障排除或服务方面的信息，请参见组态与使用手册。
本文档中的信息假设用户已了解基本的变送器和传感器安装、组态和维护概念和步骤。
1.2 风险说明
本文档中的风险说明基于 ANSI 标准 Z535.6-2011 (R2017)，具体如下。
危险
如未规避某种危险情形，将造成重伤或死亡。
警告
如未规避某种危险情形，可能造成重伤或死亡。
小心
如未规避某种危险情形，将或可能造成轻伤或中度伤。
注意
如未规避某种情形，可能造成数据丢失、财产损失、硬件损坏或软件损坏。不一定会造成人身伤害。
物理接触
注意
未经授权的人员可能对最终用户的设备造成显著损坏和/或错误组态。应采取防护措施，避免一切蓄意的或
非蓄意的未授权使用。
物理安全是任何安全程序的重要组成部分，也是您系统保护的基础。应限制物理接触，以便保护用户资
产。这适用于厂区内所使用的一切系统。
安装手册
5
开始之前 安装手册
2020 年 8 月 MMI-20077221
1.3 相关文档
所有产品文档可参见随产品提供的产品文档 DVD 或 www.emerson.com。
有关更多信息，请参阅以下任意文档：
•
高准
5700
产品样本
•
用于
PROFIBUS-PA
的高准
5700
型变送器：组态和使用手册
• PROFIBUS-PA
• 传感器安装手册
用户和安装指南
6
用于
PROFIBUS PA
的高准
5700
变送器
安装手册 安装准备
MMI-20077221 2020 年 8 月
2 安装准备
2.1 安装检查表
□ 如有可能，请将变送器安装在避免阳光直射的位置。变送器的环境限制可能会受到危险区域认证的进一
步制约。
□ 如果您计划在危险区域安装变送器：
警告
— 确认变送器是否拥有适当的危险区域认证。每个变送器的外壳上都附有危险区域认证标签。
— 确保变送器和传感器之间使用的电缆符合危险区域要求。
— 对于 ATEX/IECEx 安装，必须严格遵守产品随附的产品文档 DVD 上或 www.emerson.com 上提供的
ATEX/IECEx 认证文档中规定的安全说明。
□ 检验是否已为安装备有相应的线缆和所需的电缆安装部件。在传感器和变送器之间接线时，确认最大缆
线长度不超过 305 m。
□ 确保使用以下线缆进行各种不同连接：
— PROFIBUS-PA 端子的经认证的 PROFIBUS-PA 电缆
— 带排扰线的屏蔽型双绞线仪表线缆用于所有输出连接
□ 只要导线管的开口或变送器显示器不是朝上，您就可以在任何方向安装变送器。
安装变送器时，如果导线管的开口或变送器显示器朝上，则存在冷凝水和潮气进入变送器外壳的风险，
这有可能损坏变送器。
下面是变送器可能朝向的示例。
首选朝向
备选朝向
□ 仪表的安装位置和方向应符合以下条件：
— 留出打开变送器外壳盖的充足间距。安装时，在接线检修点处留出 203 mm 至 254 mm 的间距。
— 提供畅通的通道，以便为变送器安装电缆。
— 提供畅通的通道，确保能够对所有接线端子开展故障排除工作。
安装手册
7
安装准备
2020 年 8 月 MMI-20077221
安装手册
2.2 改装现有安装的其他注意事项
□ 变送器的安装可能需要 76 mm 至 152 mm 的额外接线，用于输入/输出和电源连接。此长度应为现有安
装接线之外的接线长度。确认您具有用于新安装的必要额外接线。
□ 拆卸现有变送器之前，一定要记录当前已安装变送器的组态数据。首次启动新安装的变送器时，系统将
提示您通过设置向导组态仪表。
记录以下信息（如适用）：
变量 设置
位号
质量流量单位
体积流量单位
密度单位
温度单位
标定参数（仅针对 9 线制安装）
流量标定系数 FCF（流量标定系数）
密度标定系数
功能块设置
通道分配
L_Type
XD_scale（工程单位分配）
设备地址
ID 选择
— D1：
— D2：
— K1：
— K2：
— TC：
— FD：
2.3 电源要求
AC/DC 输入自动转换，自动识别电源电压：
• 85 至 240 V 交流，50/60 Hz，6 W（典型），11 W（最大）
• 18 至 100 V 直流，典型值 6 W，最大值 11 W
注
对于直流电源：
• 电源要求假设每根电缆仅向单台变送器供电。
8
用于
PROFIBUS PA
的高准
5700
变送器
安装手册 安装准备
MMI-20077221 2020 年 8 月
• 启动时，电源必须为每个变送器提供至少 1.5 安培的短时电流，且电压不得下拉至低于 18 VDC。
• 必须选择适宜的电源线长度和导线线径，以便在电源端子获得 0.7 A 的负载电流及至少 18 V 直流电压。
电缆选型公式
M = 18V + (R x L x 0.5A)
• M：最低电源电压
• R：电缆电阻（欧/英尺）
• L：电缆长度（英尺）
20.0 °C 下的典型电源线电阻
线规
14 AWG
16 AWG
18 AWG
20 AWG
2.5 平方毫米 0.0136 欧/米
1.5 平方毫米 0.0228 欧/米
1.0 平方毫米 0.0340 欧/米
0.75 平方毫米 0.0460 欧/米
0.50 平方毫米 0.0680 欧/米
电阻
0.0050 欧/英尺
0.0080 欧/英尺
0.0128 欧/英尺
0.0204 欧/英尺
2.3.1 传感器与变送器之间的最大电缆长度
传感器与单独安装的变送器之间的最大电缆长度由电缆类型决定。
电缆类型
高准 4 线分体式安装 不适用 • 305 m（非 Ex 认证型）
线规 最大长度
• 152 m（采用 IIC 级传感器）
高准 9 线分体式安装 不适用
用户自备的 4 线电缆
VDC 0.326 mm² 91 m
VDC 0.518 mm² 152 m
VDC 0.823 mm² 305 m
RS-485 0.326 mm²或更粗
安装手册
• 305 m（采用 IIB 级传感器）
18 m
305 m
9
安装准备 安装手册
2020 年 8 月 MMI-20077221
10
用于
PROFIBUS PA
的高准
5700
变送器
安装手册 安装和传感器接线
MMI-20077221 2020 年 8 月
3 安装和传感器接线
3.1 一体化安装变送器安装和传感器接线
一体化变送器不要求单独安装，并且无需在变送器和传感器之间接线。
3.2 安装变送器
有两种方案可用于安装变送器：
• 将变送器安装到墙壁或平面上。
• 将变送器安装到仪表柱上。
3.2.1 将变送器安装到墙壁或平坦表面
先决条件
• 高准建议使用 5/16-18（8 毫米–1.25）紧固件，它们可承受过程环境的影响。高准的标配产品不包含螺
栓或螺母（可选配通用螺栓和螺母）。
• 确保表面平坦坚硬，不会振动或大幅移动。
• 确认您具有必要的工具和随变送器提供的安装套件。
过程
1. 将安装支架连接到变送器，并将螺钉拧紧至 9.04 N m 至 10.17 N m。
图 3-1: 将支架安装到铝制变送器
安装手册
11
安装和传感器接线 安装手册
2020 年 8 月 MMI-20077221

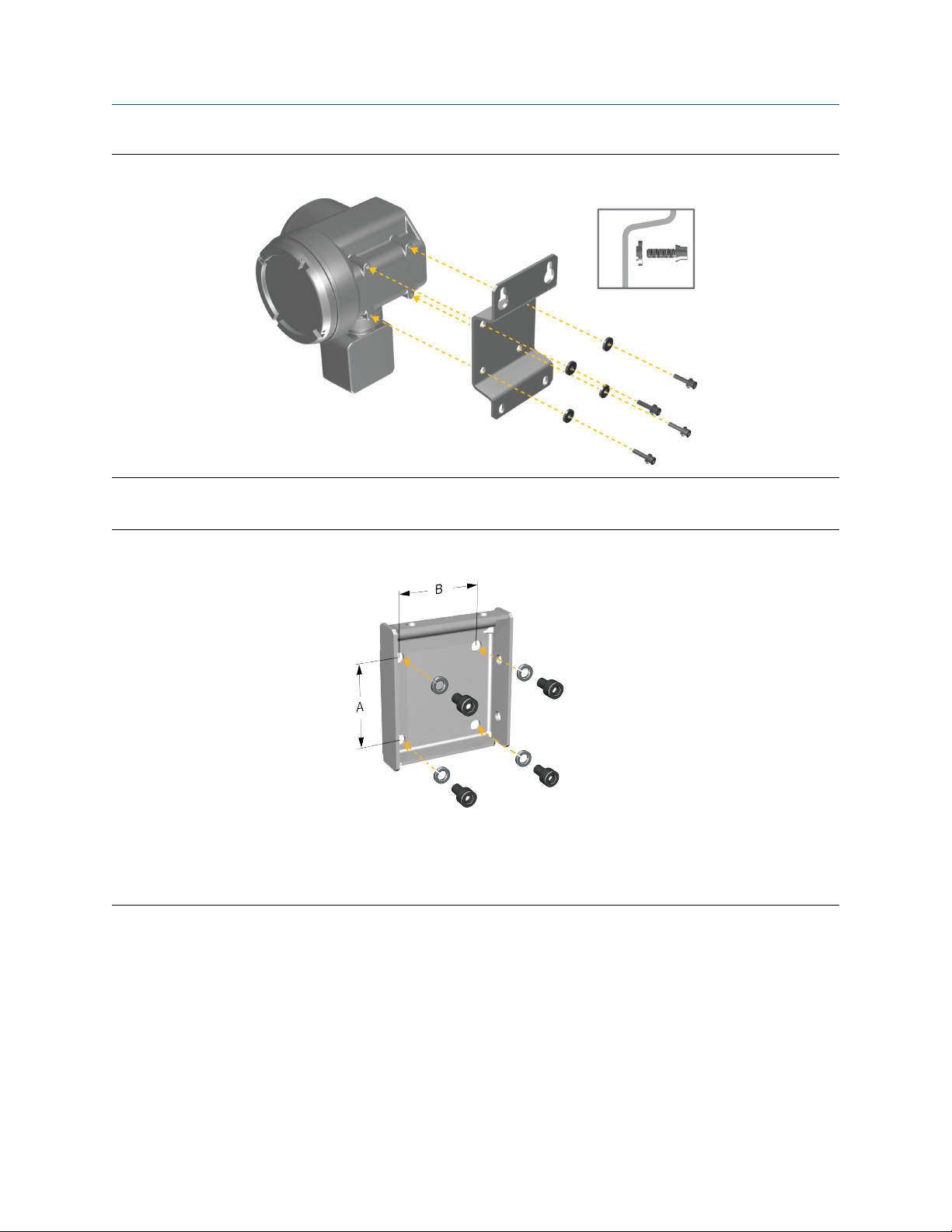

图 3-2: 将支架安装到不锈钢变送器
2. 对于墙壁安装，将安装支架固定到准备好的表面。

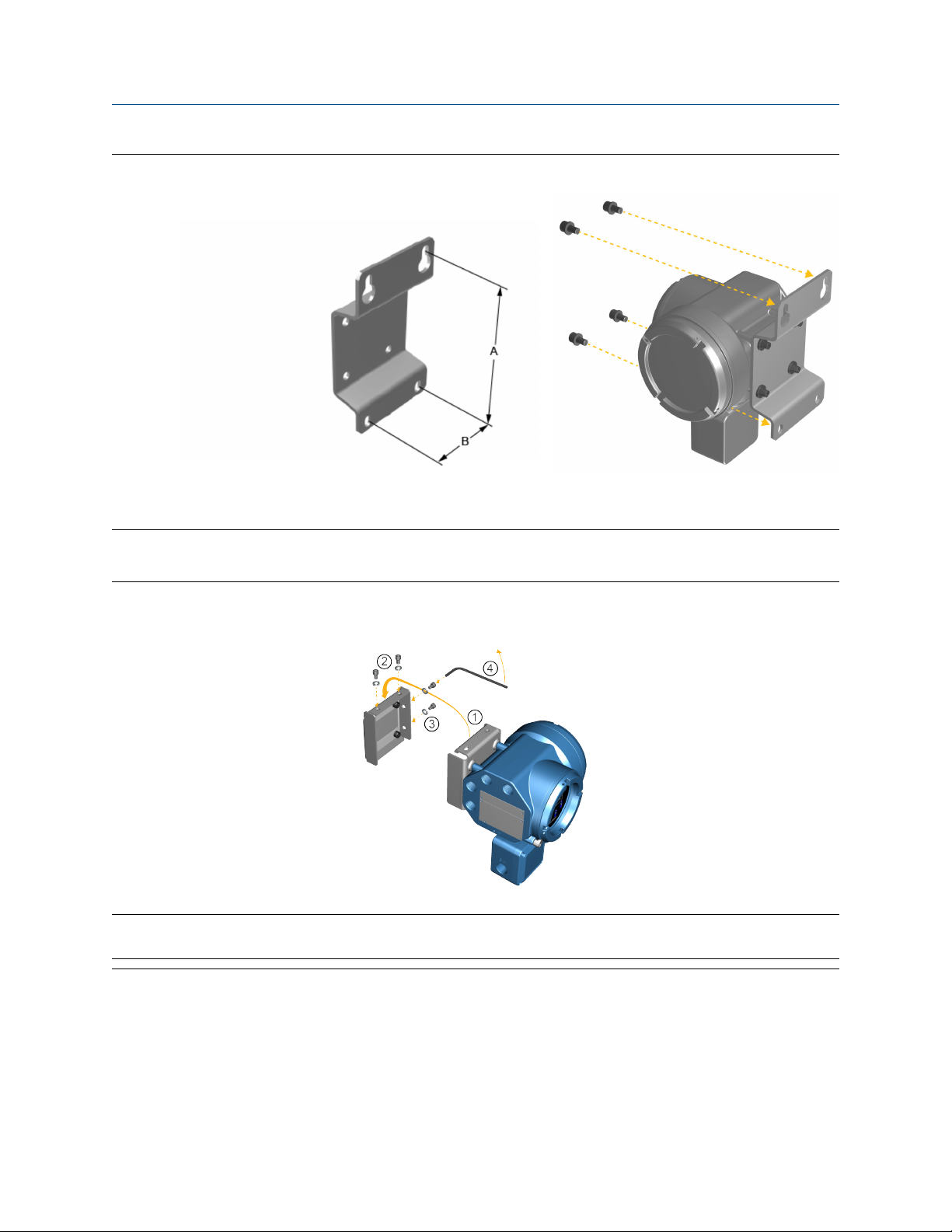

图 3-3: 铝制变送器的墙装支架和尺寸
A. 71 mm
B. 71 mm
12
用于
PROFIBUS PA
的高准
5700
变送器
安装手册
MMI-20077221 2020 年 8 月
图 3-4: 不锈钢变送器的墙装支架和尺寸
A. 190.8 mm
B. 93.2 mm
安装和传感器接线
对于铝制变送器，将变送器安装支架置于墙壁或仪表柱上固定好的安装支架上并进行连接。
3.

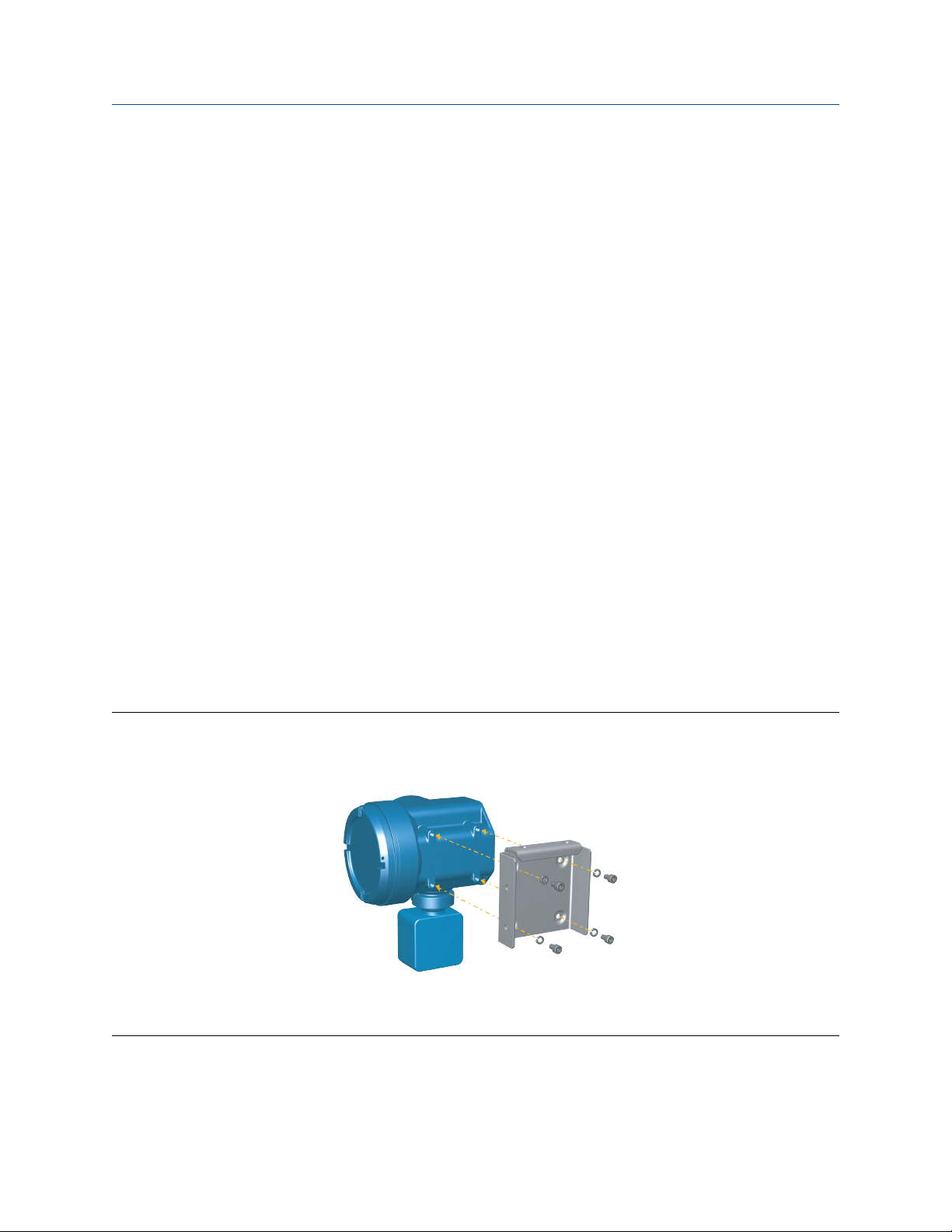

图 3-5: 将铝制变送器连接并固定到安装支架
提示
为了确保对准安装支架孔，可在拧紧前将所有连接螺栓插入到位。
3.2.2 将变送器安装到仪表柱
先决条件
• 确保仪表柱伸出刚性底座的距离至少为 305 mm，并且其直径不大于 51 mm。
安装手册
13
安装和传感器接线 安装手册
2020 年 8 月 MMI-20077221
• 确认您具有必要的工具和随变送器提供的仪表柱安装套件。
过程
对于仪表柱安装，将 U 型螺栓安装件连接到仪表柱。

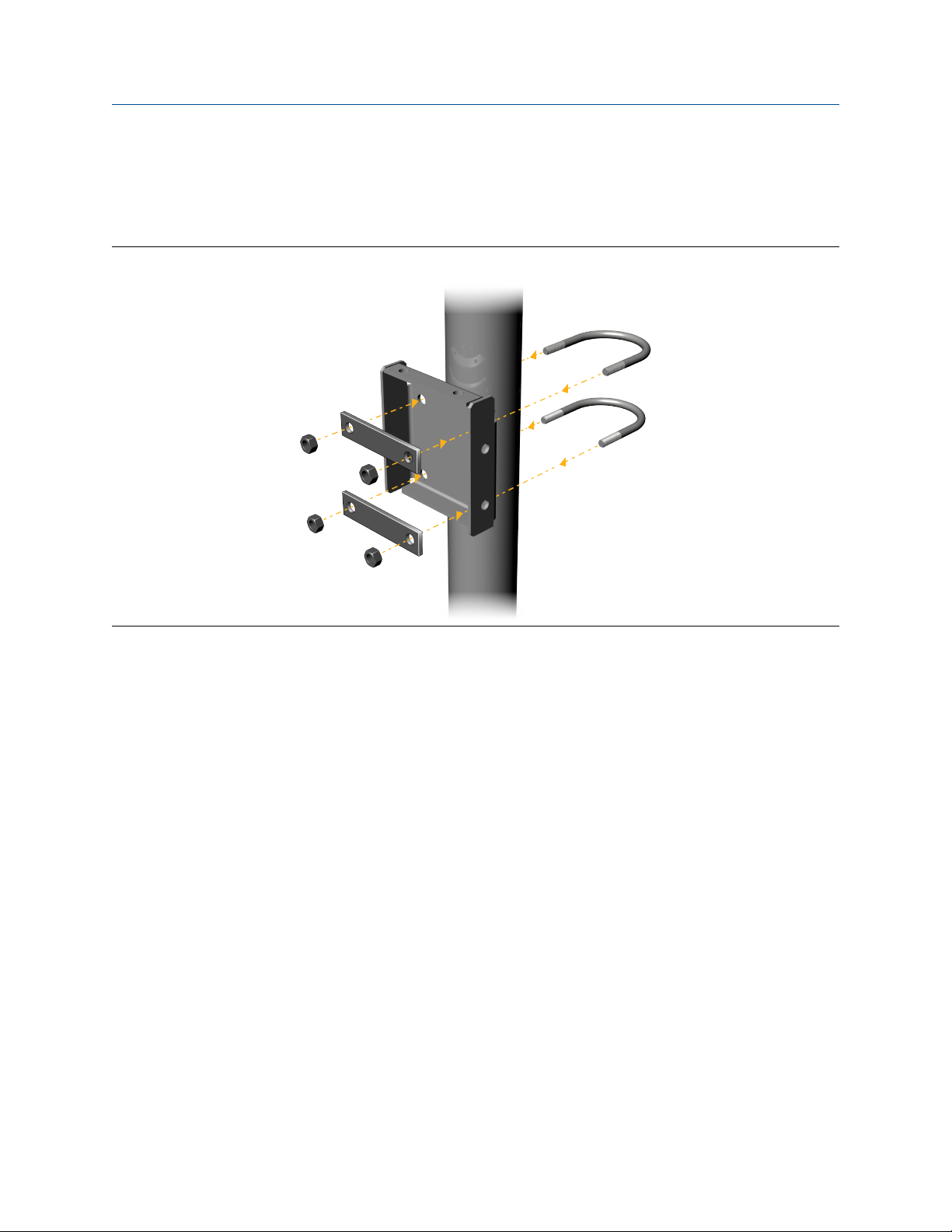

图 3-6: 铝制变送器的仪表柱安装支架连接
14
用于
PROFIBUS PA
的高准
5700
变送器
