Installationsanleitung

MMI-20021000, Rev AB

Januar 2014

Micro Motion® Kompaktes Dichtemesssystem (CDM)

Einbau anstelle eines 7835/7845 Flüssigkeits-Dichtemesssystems

Sicherheitshinweise und Zulassungsinformationen

Dieses Micro Motion Produkt entspricht allen zutreffenden europäischen Richtlinien, sofern es entsprechend den Anweisungen in dieser Betriebsanleitung installiert ist. Siehe CE-Konformitätserklärung für Richtlinien, die dieses Produkt betreffen. Die EGKonformitätserklärung mit allen zutreffenden europäischen Richtlinien sowie die kompletten ATEX-Installationszeichnungen und Anweisungen sind im Internet unter www.micromotion.com verfügbar oder über den Micro Motion Kundenservice erhältlich.

Informationen bezüglich Ausrüstungen, die der europäischen Druckgeräterichtlinie entsprechen, finden Sie im Internet unter

www.micromotion.com/documentation.

Für Installationen in der Ex-Zone, innerhalb Europas, beachten Sie die EN 60079-14, sofern keine nationalen Vorschriften zutreffen.

Weitere Informationen

Die kompletten Technischen Daten des Produktes finden Sie im Produktdatenblatt. Informationen zur Störungsanalyse und beseitigung finden Sie in der Bedienungsanleitung der Auswerteelektronik. Produktdatenblätter und Betriebsanleitungen finden Sie auf der Micro Motion Website unter www.micromotion.com/documentation.

Auflagen zur Reinigung und Warenrücksendung

Zur Warenrücksendung sind die Vorgehensweisen von Micro Motion einzuhalten. Diese Vorgehensweisen gewährleisten einen sicheren Transport sowie eine sichere Arbeitsumgebung für die Micro Motion Mittarbeiter. Fehlerhafte Anwendung der Micro Motion Vorgehensweisen führen dazu, dass die Warenrücksendung nicht bearbeitet werden kann.

Informationen über die Vorgehensweisen und die entsprechenden Formulare sind auf unserem Web Support System unter

www.micromotion.com verfügbar bzw. telefonisch vom Micro Motion Kundenservice erhältlich.

Micro Motion Kundenservice

E-Mail:

• Weltweit: flow.support@emerson.com

• Asien-Pazifik: APflow.support@emerson.com

Telefon:

Nord- und Südamerika Europa und Naher Osten Asien-Pazifik

USA 800-522-6277 Großbritannien 0870 240 1978 Australien 800 158 727

Kanada +1 303-527-5200 Niederlande +31 (0) 318 495 555 Neuseeland 099 128 804

Mexiko +41 (0) 41 7686 111 Frankreich 0800 917 901 Indien 800 440 1468

Argentinien +54 11 4837 7000 Deutschland 0800 182 5347 Pakistan 888 550 2682

Brasilien +55 15 3413 8000 Italien 8008 77334 China +86 21 2892 9000

Venezuela +58 26 1731 3446 Zentral- und

Osteuropa

Russland/GUS +7 495 981 9811 Südkorea +82 2 3438 4600

Ägypten 0800 000 0015 Singapur +65 6 777 8211

Oman 800 70101 Thailand 001 800 441 6426

Katar 431 0044 Malaysia 800 814 008

Kuwait 663 299 01

Südafrika 800 991 390

Saudi-Arabien 800 844 9564

VAE 800 0444 0684

+41 (0) 41 7686 111 Japan +81 3 5769 6803

Inhalt

Kapitel 1 Planung .............................................................................................................................1

1.1 Überblick über die Nachrüstung .......................................................................................................1

1.2 Prüfliste für die Installation ...............................................................................................................1

1.3 Bevorzugte Handhabung ................................................................................................................. 2

1.4 Druckabfall im Messsystem ..............................................................................................................3

1.5 Anforderungen an die Spannungsversorgung .................................................................................. 4

1.6 Anforderungen an den Freiraum ...................................................................................................... 7

1.7 Messsystem überprüfen (vor der Installation) .................................................................................. 8

Kapitel 2 Ausbau eines 7835/7845 Messsystems .............................................................................11

2.1 Verdrahtung des 7835/7845 Messsystems trennen ....................................................................... 11

2.2 Messsystem aus der Rohrleitung ausbauen ....................................................................................12

Kapitel 3 Montage ..........................................................................................................................15

3.1 Messsystem montieren ..................................................................................................................15

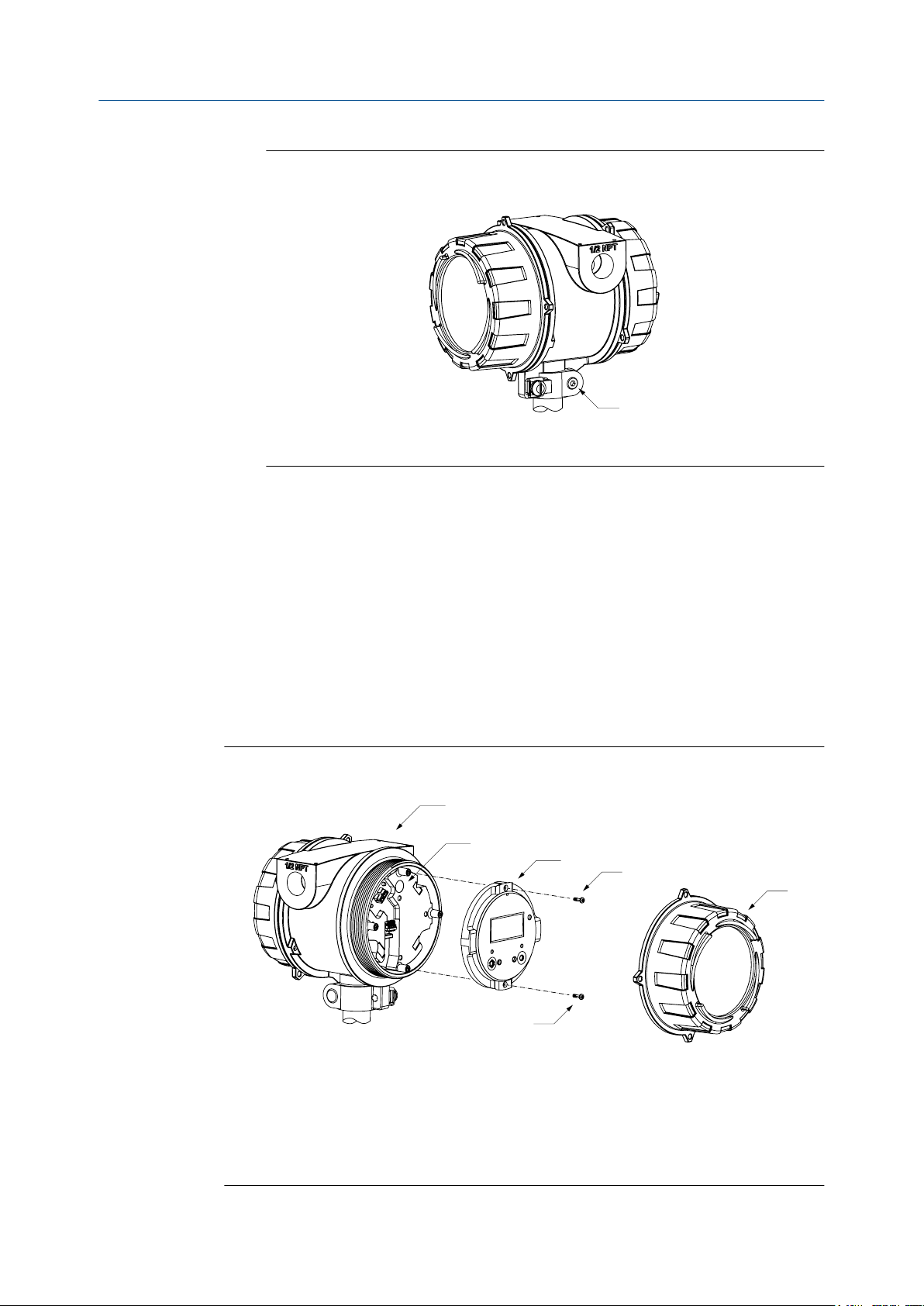

3.2 Elektronik auf dem Messsystem drehen (optional) .........................................................................16

3.3 Anzeige auf der Auswerteelektronik drehen (optional) .................................................................. 17

Kapitel 4 Verdrahtung ....................................................................................................................19

4.1 Verfügbare Ausgangsklemmen und Anforderungen an die Verdrahtung ....................................... 19

4.2 Nachrüstung der Verdrahtung: Umrüstung von Anschlussklemme auf Ausgang ............................20

4.3 Ex-Schutz/Druckfeste Kapselung oder Ex-freie Ausgangsverdrahtung ............................................22

4.4 Eigensichere Ausgangsverdrahtung ...............................................................................................26

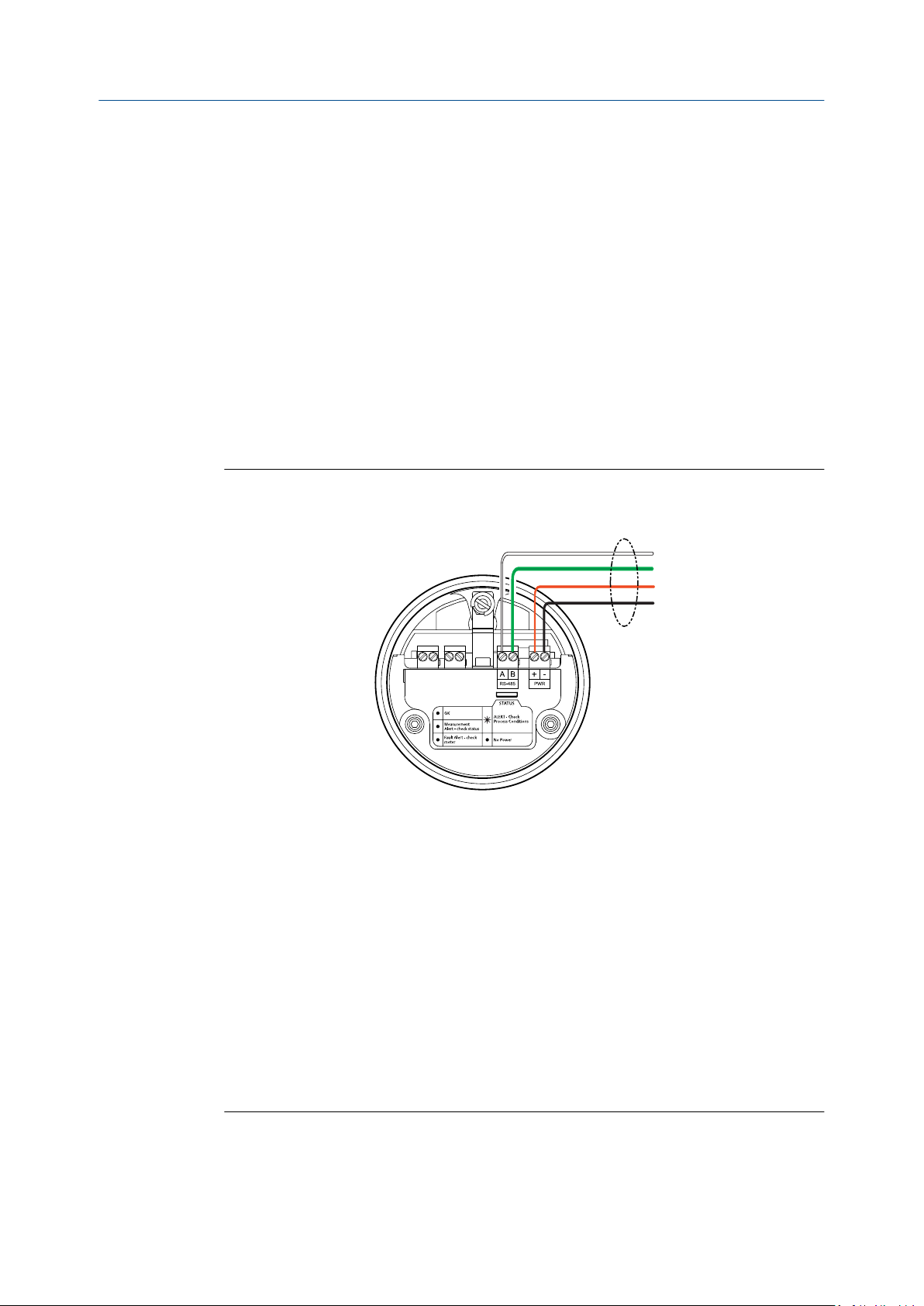

4.5 Verdrahtung des Prozessors für extern montierte 2700 FOUNDATION Feldbus™ Option ................ 34

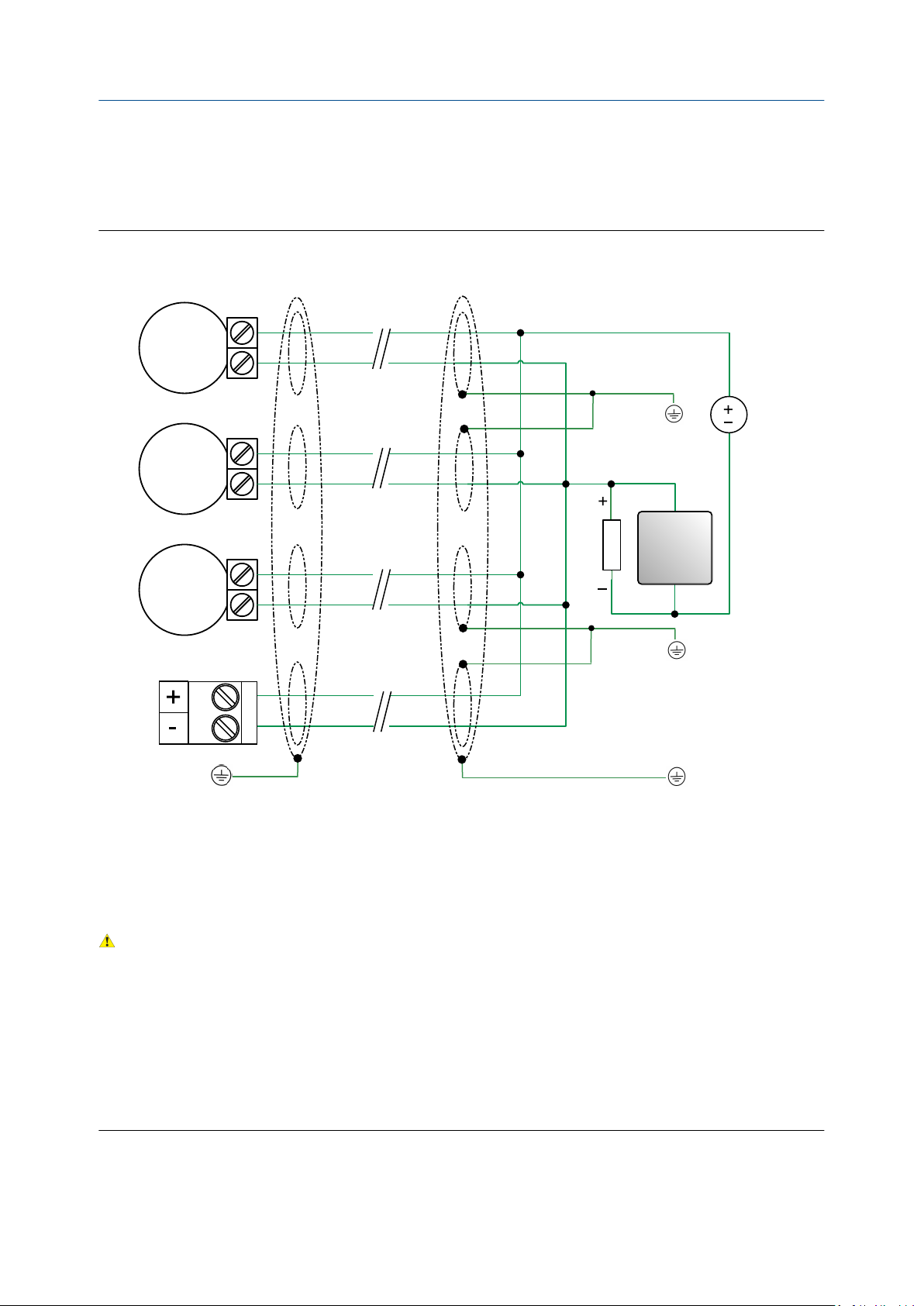

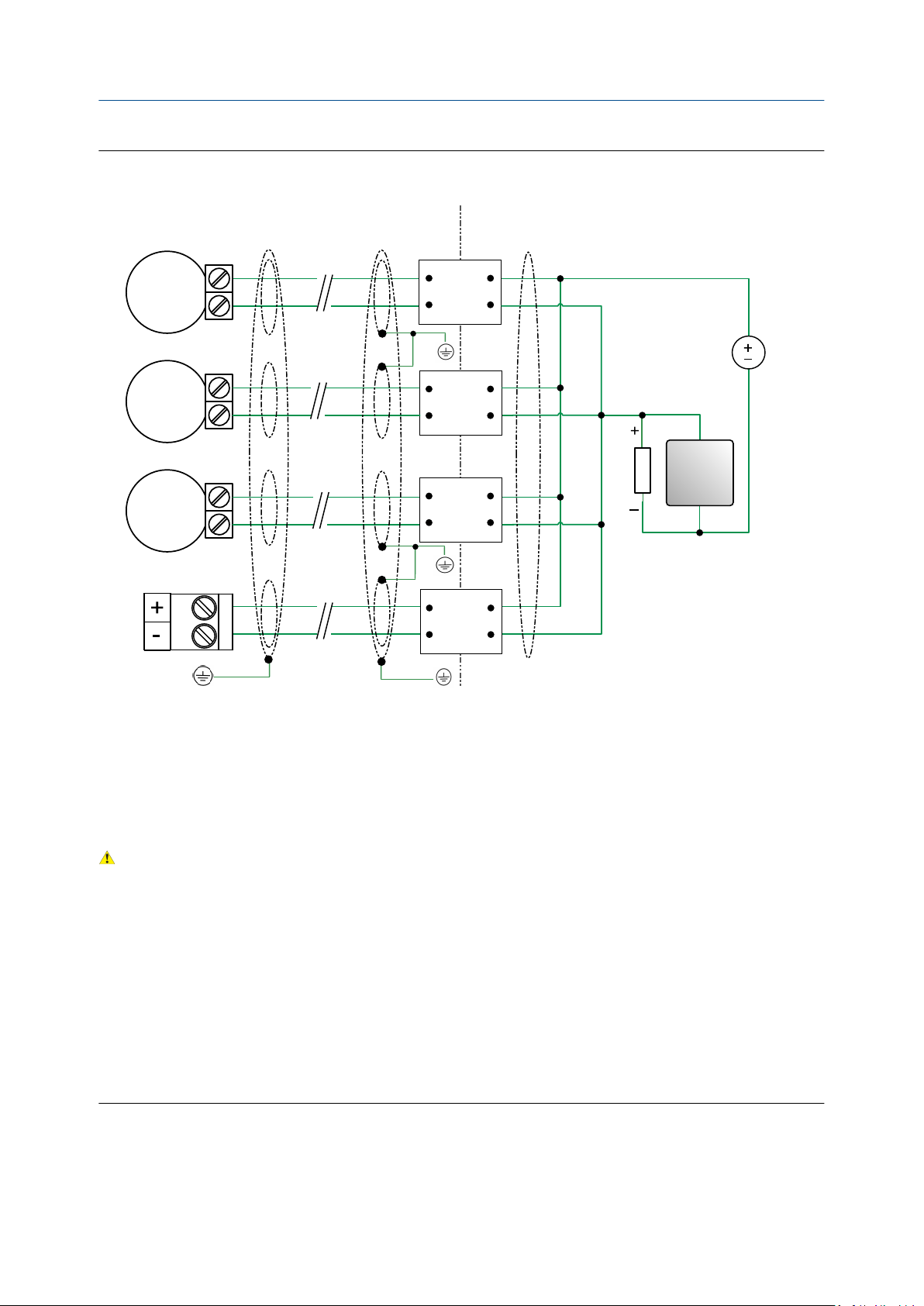

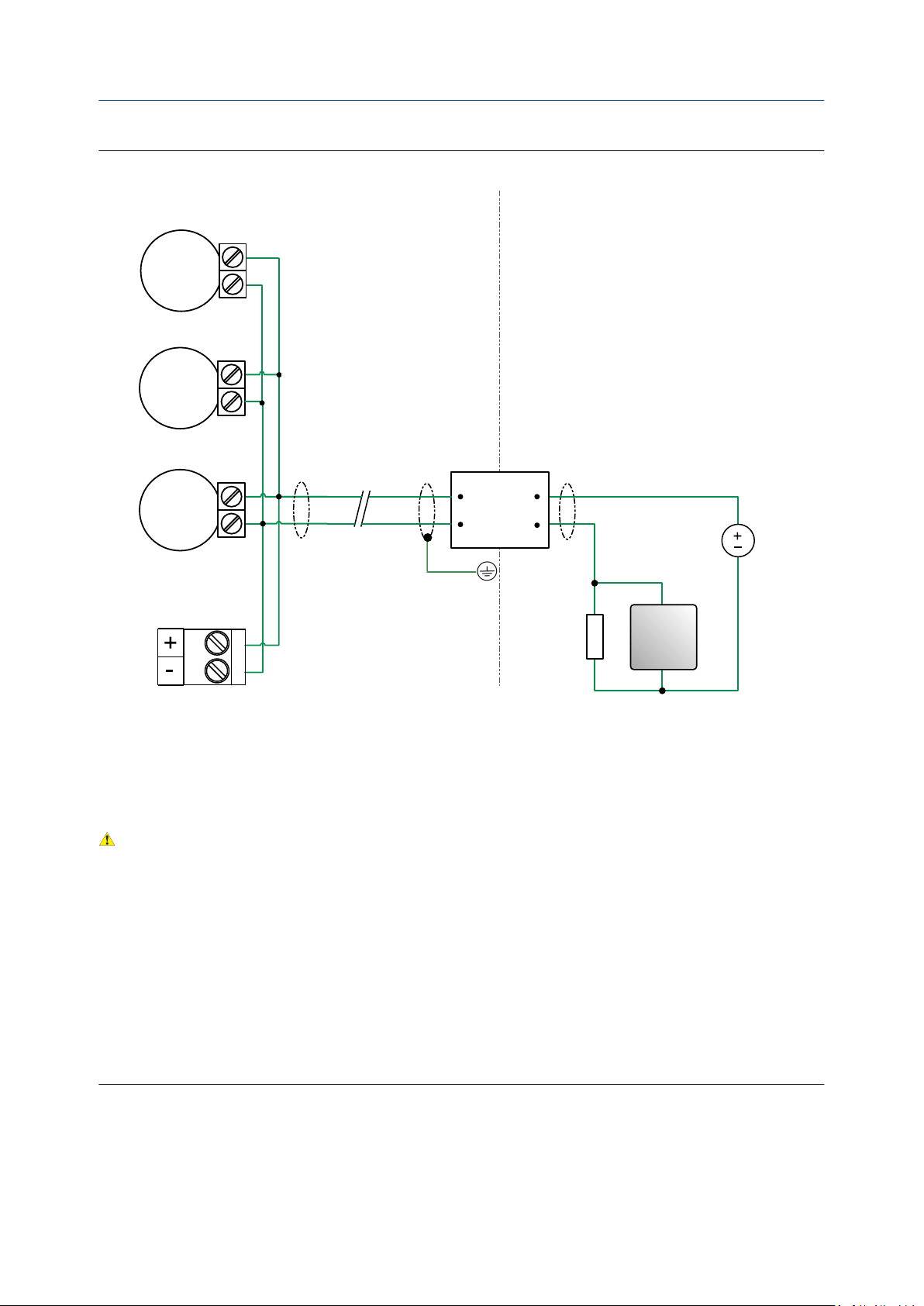

4.6 Verdrahtung externer Geräte (HART Multidrop) ............................................................................ 39

4.7 Verdrahtung mit Signalkonvertern und/oder Durchfluss Computers ............................................. 44

Kapitel 5 Erdung ............................................................................................................................ 47

Installationsanleitung i

Inhalt

ii Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

1 Planung

In diesem Kapitel behandelte Themen:

• Überblick über die Nachrüstung

• Prüfliste für die Installation

• Bevorzugte Handhabung

• Druckabfall im Messsystem

• Anforderungen an die Spannungsversorgung

• Anforderungen an den Freiraum

• Messsystem überprüfen (vor der Installation)

1.1 Überblick über die Nachrüstung

Nachfolgend finden Sie einen Überblick über den Austausch eines Micro Motion 7835/7845 Flüssigkeits-Dichtemesssystems durch ein kompaktes Dichtemesssystem (CDM). Wir empfehlen, diese Informationen gründlich durchzulesen, bevor Sie mit der Nachrüstung beginnen.

Planung

Verfahren Referenz

Vergewissern Sie sich, dass alle erforderlichen Teile zur Verfügung stehen und dass die grundlegenden Anforderungen für die Installation erfüllt sind.

Beachten Sie beim Ein- und Ausbau der Messsysteme die Hinweise zur Handhabung.

Prüfen Sie, ob zusätzliche Verdrahtungen, externe Spannungsversorgungen und/oder Widerstände für die Verdrahtung des CDM erforderlich sind.

Bauen Sie das existierende 7835/7845 FlüssigkeitsDichtemesssystem aus.

Bauen Sie das nachzurüstende CDM ein. Siehe Kapitel 3

Schließen Sie die Kabel des Messsystems gemäß der empfohlenen Vorgehensweise für Ihre Prozessumgebung und den erforderlichen Zulassungen an.

Erden Sie das Messsystem. Siehe Grounding

1.2 Prüfliste für die Installation

Siehe Abschnitt 1.2

Siehe Abschnitt 1.3

Siehe Kapitel 4

Siehe Kapitel 2

Siehe Kapitel 4

Sicherstellen, dass die Ex-Klassifizierung auf dem Zulassungsschild der Umgebung

□

entspricht, in der das Messsystem montiert werden soll. Prüfen Sie, ob die Umgebungs- und Prozesstemperaturen innerhalb der Grenzwerte

□

des Messsystems liegen.

Installationsanleitung 1

Planung

Die Anforderungen an den Freiraum für die Nachrüstung des Messsystems prüfen

□

(siehe Abschnitt 1.6). Die Anforderungen an die Verdrahtung für die Nachrüstung prüfen, die ggf. je nach

□

der existierenden Konfiguration der Auswerteelektronik variieren:

- Die Anforderungen an die Eingangs-/Ausgangsverdrahtung des CDM bestätigen

(siehe Kapitel 4).

Hinweis

Je nach der aktuellen Konfiguration benötigen Sie ggf. zusätzliche Kabel, oder Sie können die Verdrahtung verwenden, die an nicht mehr benötigten Geräten angeschlossen war.

- Für eigensichere Installationen in Ex-Bereichen müssen neue Barrieren oder

Trennungen erworben werden. Keine existierenden Sicherheitsbarrieren oder galvanische Trennungen für den Anschluss des CDM verwenden.

Hinweis

Micro Motion bietet Installationssätze mit Sicherheitsbarrieren und galvanischen Trennungen für die Verdrahtung des CDM in Ex-Bereichen. Die in den Installationssätzen enthaltenden Barrieren oder Trennung sind von den verfügbaren Ausgängen und den erforderlichen Zulassungen abhängig. Kontaktieren Sie flow.support@emerson.com für weitere Bestellinformationen für diese Installationssätze.

Bei Verdrahtung des Messsystems mit einer extern montierten 2700 FOUNDATION

□

Feldbus™ Auswerteelektronik:

- Siehe Anweisungen zur Vorbereitung des 4-adrigen Kabels und zur Verdrahtung

der Prozessoranschlüsse in dieser Betriebsanleitung. Siehe Abschnitt 4.5.

- Siehe Anweisungen zur Montage und Verdrahtung der 2700 FOUNDATION

Feldbus™ Auswerteelektronik in der Installationsanleitung der Auswerteelektronik.

- Für die Verdrahtung von Messsystem und Auswerteelektronik die max.

Kabellängen beachten. Der empfohlene maximale Abstand zwischen den beiden Geräten beträgt 300 m (1000 ft). Micro Motion empfiehlt Kabel von Micro Motion zu verwenden.

Das Messsystem so installieren, dass der Durchfluss-Richtungspfeil auf dem

□

Gehäuse des Messsystems dem tatsächlichen Vorwärtsdurchfluss des Prozesses entspricht. (Durchflussrichtung kann auch softwareseitig gewählt werden.)

1.3 Bevorzugte Handhabung

Folgende Informationen können Ihnen helfen, die Leistungsmerkmale Ihres Messsystems zu optimieren.

• Das Messsystem vorsichtig handhaben. Den örtlichen Standardpraktiken zum

Anheben oder Bewegen des Messsystems folgen.

• Vor der Installation des Messsystems in der Anlage eine „Bekannte

Dichteverifizierung“ (Known Density Verification, KDV) durchführen.

• Installieren Sie das Messsystem in der bevorzugten Einbaulage in einer vertikalen

Rohrleitung, bei Flüssigkeiten und Schlämmen mit Durchfluss nach oben.

2 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

Planung

Wichtig

Wenn Sie das Messsystem nicht in der bevorzugten Einbaulage installieren, kann es sein, dass Sie einen Offset anwenden müssen, um die optimalen Leistungsmerkmale sicher zu stellen. Für Beispiel- und Referenzmessungen siehe Ihre betrieblichen Standards, um festzulegen wie der Offset sein kann.

• Bei Einbau des Messsystems in eine Anwendungskonfiguration mit Differenzdruck

muss bestätigt werden, dass die aktuelle Konfiguration für das CDM geeignet ist.

• Wärmedämmung am Messsystem sowie an den Einlass- und Bypassleitungen

anbringen, um stabile Temperaturen aufrechtzuerhalten.

• Bei der Verwendung von Micro Motion Messsystemen gibt es keine speziellen

Anforderungen an die Rohrleitungsführung. Gerade Ein- oder Auslaufstrecken sind nicht erforderlich.

• Die Messsystem Messrohre voll mit Prozessmedium gefüllt halten.

• Um den Durchfluss durch das Messsystem mit einem Ventil zu unterbrechen,

installieren Sie das Ventil auslaufseitig vom Messsystem.

• Biegemomente und Torsionsspannung auf das Messsystem minimieren. Das

Messsystem nicht dazu verwenden, die Rohrleitung auszurichten.

• Das Messsystem erfordert keine zusätzlichen Halterungen. Die Flansche halten das

Messsystem in jeder Einbaulage.

1.4 Druckabfall im Messsystem

Der Druckabfall im Messsystem ist von den Prozessbedingungen abhängig. Die folgenden Abbildungen zeigen den Druckabfall im Messsystem bei verschiedenen Dichte- und Viskositätswerten des Prozessmediums. Diese Diagramme zeigen außerdem den Druckabfall des Messsystems im Vergleich zu Micro Motion 7835/7845 FlüssigkeitsdichteMesssystemen.

Wichtig

Zur genauesten Berechnung des Druckabfalls unter Verwendung Ihrer Prozessvariablen steht Ihnen das Micro Motion Auslegungsprogramm unter www.micromotion.com zur Verfügung.

Installationsanleitung 3

Planung

Abbildung 1-1:

0,40

0,35

0,30

0,25

0,20

0,15

Druckabfall (bar)

0,10

0,05

0,00

0 2 4 6 8 10 12 14 16

Beispielberechnung des Druckabfalls (Viskosität des Prozessmediums = 2 cP)

Dichte = 800 kg/m

Viskosität = 2 cP

Flussrate (m3/hr)

7835/7845 CDM

Beispielberechnung des Druckabfalls (Flüssigkeitsviskosität = 10 cP)Abbildung 1-2:

Dichte = 800 kg/m

Viskosität = 10 cP

0,70

0,60

0,50

0,40

0,30

0,20

Druckabfall (bar)

0,10

0,00

0 2 4 6 8 10 12 14 16

Flussrate (m3/hr)

7835/7845 CDM100

1.5 Anforderungen an die Spannungsversorgung

Nachfolgend sind die Anforderungen an die DC-Spannungsversorgung für den Betrieb des Messsystems aufgeführt:

• Ex-Schutz/Druckfeste Kapselung Messsysteme:

4 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

Planung

- 24 VDC, typisch 0,65 W, max. 1,1 W

- Empfohlene Mindestspannung: 21,6 VDC bei einem

Spannungsversorgungskabel mit einer Länge von300 m und einem Querschnitt von 0,20 mm2 (1000 ft und 24 AWG)

- Beim Einschalten muss die Spannungsversorgung einen Kurzzeitstrom von

mindestens 0,5 A liefern und mindestens 19,6 V an den Spannungseingangsklemmen zur Verfügung stellen.

• Eigensichere Messsysteme:

- 24 VDC, 0,7 W typisch mit 250 Ω Barriere, 0,96 W max. mit 250 Ω Barriere

- Empfohlene Mindestspannung: 22,8 VDC bei einem

Spannungsversorgungskabel mit einer Länge von 300 m und einem Querschnitt von 0,25 mm2 (1000 ft und 22 AWG)

Empfehlungen für Spannungsversorgungskabel für Ex-Schutz/Druckfeste Kapselung Messsysteme

Mindestleitungsquerschnitt (AWG pro Fuß)Abbildung 1-3:

Mindest leit ungsquerschnitt

AWG max.

300 600 900 1200 1500 1800 2100 2400 2700 3000

Entfernung der Installation (ft)

21,6 V

24 V

Installationsanleitung 5

Planung

Mindestleitungsquerschnitt (mm2 pro Meter)Abbildung 1-4:

Mindest- leitungs- Querschnitt (mm

0,400

)

0,350

0,300

0,250

0,200

0,150

0,100

Mindest- leitungs- querschnitt (mm

0,050

0,000

100 200 300 400 500 600 700 800 900 1000

Entfernung der Installation (m)

)

21,6 V

24 V

Empfehlungen für Spannungsversorgungskabel für eigensichere Messsysteme

Mindestleitungsquerschnitt (AWG pro Fuß)Abbildung 1-5:

Mindest- leit ungs-querschnitt

AWG (Leitungsquerschnitt)

300 600 900 1200 1500 1800 2100 2400 2700 3000

Entfernung der Installation (ft)

22,8 V

24 V

6 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

Mindestleitungsquerschnitt (mm2 pro Meter)Abbildung 1-6:

9,6

(243)

21,7

(552)

6,4

(163)

4,9

(125)

Abmessungen in

in. (mm)

Mindest- leitungs- Querschnitt (mm

0,900

0,850 0,800 0,750

)

0,700 0,650 0,600 0,550 0,500 0,450 0,400 0,350 0,300 0,250 0,200 0,150 0,100

Mindest- leitungs- querschnitt (mm

0,050 0,000

100 200 300 400 500 600 700 800 900 1000

Entfernung der Installation (m)

)

Planung

22,8V

24 V

1.6 Anforderungen an den Freiraum

Bei der Nachrüstung des CDM sind die folgenden Anforderungen an den Freiraum einzuhalten (siehe Abbildung 1-7). Außerdem auf die Höhe des CDM im Vergleich zum existierenden 7835/7845 Messsystem achten (siehe Abbildung 1-8).

Abmessungen des nachzurüstenden CDMAbbildung 1-7:

A. Einbaulänge entspricht den Abmessungen des 7835/7845 Messsystems

Installationsanleitung 7

12,6

(320)

Abmessungen in

in. (mm)

Ex-Schutz 7835

Eigensicherer 7835/7845

6,2

(158,6)

Planung

Abmessungen (nur Höhe) des 7835/7845 MesssystemsAbbildung 1-8:

1.7 Messsystem überprüfen (vor der Installation)

Micro Motion® empfiehlt, das Messsystem vor der Installation zu überprüfen. Diese Überprüfung bestätigt, dass das Messsystem während des Versands nicht beschädigt wurde.

1. Das Messsystem aus der Verpackung entnehmen.

VORSICHT!

Das Messsystem vorsichtig handhaben. Den örtlichen Standardpraktiken zum Anheben oder Bewegen des Messsystems folgen.

2. Das Messsystem visuell auf Beschädigungen untersuchen.

Bei Beschädigungen am Messsystem umgehend den Micro Motion Kundenservice unter flow.support@emerson.comkontaktieren.

3. Das Messsystem mit der Spannungsversorgung verdrahten und einschalten.

Die hintere Gehäuseabdeckung der Auswerteelektronik muss entfernt werden, um an die PWR Anschlussklemmen zu gelangen.

8 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

Anschlussklemmen der SpannungsversorgungAbbildung 1-9:

MTL7728P+

A. 24 VDC B. Die Verdrahtung der Barriere ist nur für eigensichere Installationen relevant

4. Eine bekannte Dichteverifizierung (KDV) durchführen.

Planung

Dieses Verfahren wird durchgeführt, um sicherzustellen, dass der aktuelle Betriebszustand des Messsystems der Werkskalibrierung entspricht. Wenn das Messsystem die Prüfung besteht, liegt kein Messwertdrift vor bzw. wurden keine Änderungen seit der Werkskalibrierung vorgenommen.

Weitere Informationen bzgl. der Durchführung einer KDV sind in der Konfigurationsund Bedienungsanleitung des Produkts zu finden.

Installationsanleitung 9

Planung

10 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

Ausbau eines 7835/7845 Messsystems

2 Ausbau eines 7835/7845

Messsystems

In diesem Kapitel behandelte Themen:

• Verdrahtung des 7835/7845 Messsystems trennen

• Messsystem aus der Rohrleitung ausbauen

2.1 Verdrahtung des 7835/7845 Messsystems trennen

Vorbereitungsverfahren

• Die existierenden Verdrahtungsanschlüsse am 7835/7845 Messsystem manuell

aufzeichnen. Diese Informationen werden für die Neuverdrahtung des CDM benötigt.

• Bei Verwendung des 7835/7845 Messsystems mit erweiterter Elektronik die

Parameter und Bereiche für die Analogausgänge (mA) aufzeichnen – Beispiel: Analog 1 ist Betriebsdichte; 4-20 mA ist 700-1000 kg/m3.

VORSICHT!

Die in Übereinstimmung mit den einschlägigen Vorschriften erforderlichen Verfahren für das Trennen der Verdrahtung und den Ausbau des Messsystems in Erfahrung bringen. Der Einund/oder Ausbau des Messsystems muss durch entsprechend geschultes Personal vorgenommen werden.

Verfahren

1. Die Spannungsversorgung des 7835/7845 Messsystems ausschalten.

2. Wenn das Messsystem im Ex-Bereich installiert ist, vor Durchführung des nächsten

Schritts fünf Minuten lang warten.

3. Die Wärmedämmung vom Messsystem und den umliegenden Rohrsysteme

entfernen (falls zutreffend).

4. Den Deckel des Elektronikgehäuses abnehmen, um Zugang zu den

Verdrahtungsanschlüssen des 7835/7845 Messsystems zu erhalten.

5. Die existierenden Verdrahtungsanschlüsse am 7835/7845 Messsystem manuell

aufzeichnen.

Wenn die existierende Verdrahtung wiederverwendet wird, die Adern identifizieren, die an bestimmten Aus- und/oder Eingangsgeräten der existierenden Konfiguration angeschlossen sind. Diese Informationen sind erforderlich, um die Verdrahtungsanschlüsse am entsprechenden Ein-/Ausgang des CDM vornehmen zu können.

Die folgenden Abbildungen zeigen die Anordnung der Anschlussklemmen an der Platine der Standardelektronik (siehe Abbildung 2-1) und der erweiterten Elektronik (siehe Abbildung 2-2).

Installationsanleitung 11

Ausbau eines 7835/7845 Messsystems

Anordnung der Anschlussklemmen an der StandardelektronikAbbildung 2-1:

Abbildung 2-2:

6. Die Verdrahtung vom Messsystem trennen.

Anordnung der Anschlussklemmen an der erweiterten Elektronik

2.2 Messsystem aus der Rohrleitung ausbauen

Vorbereitungsverfahren

Vor dem Lösen oder Entfernen einer Verbindung das Messsystem in Übereinstimmung mit den einschlägigen Vorschriften drucklos machen und entleeren.

12 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

Ausbau eines 7835/7845 Messsystems

VORSICHT!

Geeignete Vorkehrungen treffen, um die Sicherheit von Personen für den Fall zu gewährleisten, dass die Ausrüstung mit aggressiven Substanzen in Kontakt gekommen ist. Der Ausbau des Messsystems muss durch entsprechend geschultes Personal und in Übereinstimmung mit den einschlägigen Vorschriften vorgenommen werden.

Verfahren

1. Das Messsystem vom Prozess trennen (Plomben öffnen).

2. Das Messsystem ausbauen.

VORSICHT!

Behandeln Sie das Messsystem mit Vorsicht, wenn Sie es heben und aus der Rohrleitung entfernen. Micro Motion empfiehlt aufgrund der Schlagempfindlichkeit und des Gewichts des Messsystems die Verwendung von Hebegurten an den Flanschenden.

3. Das Messsystem in Übereinstimmung mit den örtlichen Richtlinien entsorgen (falls

zutreffend).

Installationsanleitung 13

Ausbau eines 7835/7845 Messsystems

14 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

3 Montage

In diesem Kapitel behandelte Themen:

• Messsystem montieren

• Elektronik auf dem Messsystem drehen (optional)

• Anzeige auf der Auswerteelektronik drehen (optional)

3.1 Messsystem montieren

Wenden Sie Ihre allgemein üblichen Methoden an, um Dreh- und Biegemomente auf die Prozessanschlüsse zu minimieren.

Hinweis

Installieren Sie die Kabeleinführung der Auswerteelektronik (wenn möglich) nicht nach oben gerichtet, um so das Risiko von Kondensation oder übermäßiger Feuchte zu reduzieren. Die Kabeleinführung der Auswerteelektronik kann frei gedreht werden, um so die Verdrahtung zu erleichtern.

Montage

VORSICHT!

Heben Sie das Messsystem nicht an der Elektronik an. Das Anheben des Messsystems an der Elektronik kann das Gerät beschädigen.

Installationsanleitung 15

Montage

Sensor montierenAbbildung 3-1:

Anmerkungen

• Verwenden Sie das Messsystem nicht zur Abstützung der Rohrleitung.

• Das Messsystem erfordert keine zusätzlichen Halterungen. Die Flansche halten das Messsystem in

jeder Einbaulage.

• Alle Rohrleitungsverbindungen und -anschlüsse müssen luftdicht sein, um die Bildung von

Luftblasen im Prozessmedium zu minimieren.

3.2 Elektronik auf dem Messsystem drehen (optional)

Die Auswerteelektronik kann um bis 90° auf dem Messsystem gedreht werden.

1. Die Innensechskantschraube, mit der die Auswerteelektronik befestigt ist, mit

einem 4 mm Innensechskantschlüssel lösen.

16 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

Montage

Komponente zur Befestigung der AuswerteelektronikAbbildung 3-2:

A. Innensechskantschraube M5

2. Die Auswerteelektronik um bis zu 90° im Uhrzeigersinn in die gewünschte

Ausrichtung drehen.

3. Die Innensechskantschraube halten und mit einem Drehmoment von 6,8 Nm (60 lb

in) anziehen.

3.3 Anzeige auf der Auswerteelektronik drehen (optional)

Die Anzeige kann um 90° oder 180° von der Originalposition auf der Auswerteelektronik gedreht werden.

Anzeige-KomponentenAbbildung 3-3:

A. Auswerteelektronikgehäuse B. Untere Einfassung C. Anzeigemodul D. Anzeigeschrauben E. Anzeigeabdeckung

Installationsanleitung 17

Montage

Verfahren

1. Die Spannungsversorgung des Messsystems ausschalten.

2. Die Anzeigeabdeckung durch Drehen gegen den Uhrzeigersinn vom Hauptgehäuse

abnehmen.

3. Das Anzeigemodul festhalten und dabei die halb-unverlierbaren Anzeigeschrauben

vorsichtig lösen (und falls erforderlich entfernen).

4. Das Anzeigemodul vorsichtig aus dem Hauptgehäuse ziehen, bis die Stiftklemmen

der unteren Einfassung vom Anzeigemodul getrennt sind.

Anmerkung

Wenn die Anzeigestifte mit dem Anzeigemoduls aus der Steckplatine herauskommen, die Stifte entfernen und wieder einsetzen.

5. Das Anzeigemodul in die gewünschte Position drehen.

6. Die Anzeige durch Einsetzen der Stiftklemmen der unteren Einfassung in die

Anzeigemodul-Stiftbohrungen in der neuen Position sichern.

7. Entfernte Anzeigeschrauben mit den entsprechenden Bohrungen an der unteren

Einfassung ausrichten, wieder einsetzen und festziehen.

8. Die Anzeigeabdeckung auf das Hauptgehäuse setzen.

9. Die Anzeigeabdeckung im Uhrzeigersinn drehen, bis sie fest sitzt.

10. Die Spannungsversorgung des Messsystems einschalten.

18 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

4 Verdrahtung

In diesem Kapitel behandelte Themen:

• Verfügbare Ausgangsklemmen und Anforderungen an die Verdrahtung

• Nachrüstung der Verdrahtung: Umrüstung von Anschlussklemme auf Ausgang

• Ex-Schutz/Druckfeste Kapselung oder Ex-freie Ausgangsverdrahtung

• Eigensichere Ausgangsverdrahtung

• Verdrahtung des Prozessors für extern montierte 2700 FOUNDATION Feldbus

Option

• Verdrahtung externer Geräte (HART Multidrop)

• Verdrahtung mit Signalkonvertern und/oder Durchfluss Computers

4.1 Verfügbare Ausgangsklemmen und

Verdrahtung

™

Anforderungen an die Verdrahtung

Für die Ausgänge der Auswerteelektronik sind drei Paar Anschlussklemmen verfügbar. Diese Ausgänge sind je nach bestellter Auswerteelektronik Ausgangsoption unterschiedlich. Die Analog- (mA), Zeitperiodensignal- (TPS) und Binärausgänge (DO) erfordern eine externe Spannungsversorgung und müssen an eine unabhängige 24 VDC Spannungsversorgung angeschlossen werden.

Für die Verdrahtung von Messsystemen mit einer extern montierten 2700 FOUNDATION Feldbus™ Auswerteelektronik muss ein 4-adriges Kabel verwendet werden. Weitere Informationen zur Verdrahtung des Messsystems sind im Abschnitt zur Verdrahtung des Prozessors in dieser Anleitung enthalten. Informationen zur Verdrahtung der extern montierten 2700 FOUNDATION Feldbus™ Auswerteelektronik sind in der Installationsanleitung der Auswerteelektronik zu finden.

Die Schraubanschlüsse jeder Ausgangsklemme können Kabel mit einem maximalen Leitungsquerschnitt von 2,5 mm2 (AWG 14) aufnehmen.

Wichtig

• Die Anforderungen an die Ausgangsverdrahtung richten sich danach, ob das Messsystem in

einem Ex- oder nicht Ex-klassifizierten Bereich installiert wird. Der Anwender muss sicherstellen, dass die spezielle Installation den örtlichen und nationalen Sicherheitsanforderungen und Vorschriften für die Elektrik entspricht.

• Wenn die Auswerteelektronik ein externes Temperatur- oder Druckmessgerät abfragen soll,

muss der mA Ausgang so verdrahtet werden, dass er die HART Kommunikation unterstützt. Es kann entweder eine Verdrahtung mittels HART/Analog mit einem einzelnen Messkreis oder HART Multidrop verwendet werden.

Verfügbare Ausgänge der AuswerteelektronikTabelle 4-1:

Ausführung der Auswerteelektronik

Analog 4–20 mA + HART 4–20 mA Modbus/RS-485

Installationsanleitung 19

Ausgangskanäle

A B C

Verdrahtung

Verfügbare Ausgänge der Auswerteelektronik (Fortsetzung)Tabelle 4-1:

Ausführung der Auswerteelektronik

Zeitperiodensignal (TPS) 4–20 mA + HART Zeitperiodensign

Binär 4–20 mA + HART Binärausgang Modbus/RS-485

Prozessor für extern montierte 2700 mit FOUNDATION Feldbus

™

Ausgangskanäle

A B C

Modbus/RS-485

al (TPS)

Deaktiviert Deaktiviert Modbus/RS-485

4.2 Nachrüstung der Verdrahtung: Umrüstung von Anschlussklemme auf Ausgang

Je nach aktueller Verdrahtungskonfiguration können zusätzliche Kabel, Spannungsversorgung und/oder Widerstand für den Anschluss an das CDM erforderlich sein. Die folgende Information erläutert die verfügbaren Ausgs- und Verdrahtungsanforderungen für das CDM sowie die Pin/Ausgang-Beziehungen der Steckverbinder vom 7835/7845 zum CDM.

4.2.1 Neuverdrahtung von 7835/7845 Messsystem mit Standardelektronik

Zur Verdrahtung eines bestehenden 7835/7845 Messsystems mit Standardelektronik muss das CDM mit dem Zeitperiodensignal (TPS) als Ausgang erworben werden. Die Neuverdrahtung einer Installation mit Standardelektronik erfordert den Neuanschluss der Verdrahtung vom 7835/7845 Messsystem und einem Signalkonverter/Durchfluss Computer.

Verfahren

Die nachfolgenden Informationen beschreiben die Anschlussklemme/AusgangBeziehungen vom 7835/7845 und Signalkonverter/Durchfluss Computer zum CDM.

Wichtig

Falls die Verdrahtung in einem Ex-Schutz/Druckfeste Kapselung oder eigensicheren Bereich vorgenommen wird, sind die zusätzlichen Informationen für diese Installationsarten zu beachten.

...anschließen an CDM

Funktion Ader von Pin:

Zeitperiode Pin 1 (am 7835/7845

Messsystem)

Pin 2 (am 7835/7845 Messsystem)

Ausgangsklemme:

TPS +

TPS –

20 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

Funktion Ader von Pin:

Temperatur Signalkonverter/Durchfluss

Computer Temperatur Anschlussklemmen

(Weitere Informationen über die Geräte Anschlussklemmen sind in der Betriebsanleitung des Signalkonverters/ Durchfluss Computers zu finden.)

Verdrahtung

...anschließen an CDM Ausgangsklemme:

Zwei Adern vom Signalkonverter/ Durchfluss Computer anschließen an:

• mA 1 +

• mA 1 –

Wichtig

Für diese Messung muss der mA Ausgang 1 auf Temperatur konfiguriert werden.

SpannungsversorgungSignalkonverters/Durchfluss

Computer Spannungsversorgungsklemm e

(Weitere Informationen über die Geräte Anschlussklemmen sind in der Betriebsanleitung des Signalkonverters/ Durchfluss Computers zu finden.)

Zwei Adern vom Signalkonverter/ Durchfluss Computer anschließen an:

• PWR +

• PWR –

4.2.2 Neuverdrahtung von 7835/7845 Messsystem mit erweiterter Elektronik

Zur Verdrahtung eines bestehenden 7835/7845 Messsystems mit erweiterter Elektronik muss eine der folgenden Ausführungen der CDM Auswerteelektronik erworben werden:

• Analog

• Zeitperiodensignal (TPS)

• Beliebige Option mit Modbus/RS-485

• Prozessor für extern montierte 2700 mit FOUNDATION Feldbus

™

Verfahren

Die nachfolgenden Informationen beschreiben die Anschlussklemme/AusgangBeziehungen vom 7835/7845 zum CDM.

Wichtig

Falls die Verdrahtung in einem Ex-Schutz/Druckfeste Kapselung oder eigensicheren Bereich vorgenommen wird, sind die zusätzlichen Informationen für diese Installationsarten zu beachten.

...anschließen an CDM

Funktion Ader von Pin:

Zeitperioden- oder Statusausgang

Analog 1 Pin 3 mA 1 +

Pin 1 TPS +

(1)

Pin 2 TPS –

Pin 4 mA 1 –

Ausgangsklemme:

Installationsanleitung 21

Verdrahtung

...anschließen an CDM

Funktion Ader von Pin:

Analog 2 Pin 5 mA 2 +

Pin 6 mA 2 –

SpannungsversorgungPin 7 PWR +

Pin 8 PWR –

Externe Anzeige Pin 9 Wenn ein CDM mit integrierter

Pin 10

RS-485 Pin 11 RS-485 A

Pin 12 RS-485 B

Bei Verwendung der optionalen HART/mA Ausgangsplatine:

HART Anschlüsse der HART/mA

Ausgangsplatine

Analog 3 Bei Verwendung eines dritten mA

Ausgangsklemme:

Auswerteelektronik und Anzeige erworben wurde, wird die abgesetzt montierte Anzeige nicht mehr benötigt.

Bei Verwendung für HART ist dies nun am mA Ausgang 1 verfügbar (entsprechend verdrahten)

Ausgangs ist am CDM keine Option für einen dritten mA Ausgang vorhanden. Die Verdrahtung muss mit einem externen HART Gerät vorgenommen werden.

(1) Weitere Informationen über den Statusausgang sind in der 7835/7845 Installations- und

Konfigurationsanleitung zu finden.

4.3 Ex-Schutz/Druckfeste Kapselung oder Ex-freie Ausgangsverdrahtung

4.3.1 Verdrahtung der Ausführung mit Analogausgängen im Ex-Schutz/Druckfeste Kapselung oder Ex-freien Bereich

VORSICHT!

Die Installation und Verdrahtung des Messsystems muss durch entsprechend geschultes Personal und in Übereinstimmung mit den örtlichen Verfahrensrichtlinien vorgenommen werden.

Verfahren

Mit den entsprechenden Ausgangsklemmen und -stiften verdrahten (siehe Abbildung 4-1).

22 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

mA1+ HART

RS-485

PWR

mA2

AA B

RS-485 A

RS-485 B

Verdrahtung

Verdrahtung der Ausführung mit AnalogausgängenAbbildung 4-1:

A. 24 VDC B. R

(250 Ω Widerstand)

Bürde

C. HART kompatibler Host Rechner oder Controller und/oder Signalverarbeitungseinheit D. Signalverarbeitungseinheit

Anmerkung

Beim Betrieb der mA Ausgänge mit einer 24 V Spannungsversorgung ist der Gesamtwiderstand des

Ω

Messkreises auf maximal 657

beschränkt.

VORSICHT!

• Um den Vorschriften der EU-Richtlinie für elektromagnetische Verträglichkeit (EMV) zu

entsprechen, wird empfohlen, das Messsystem mit einem speziellen Kabel für Messgeräte anzuschließen. Das Messgerätekabel sollte über ein(e) separate(s) Abschirmung(en), Folie oder Geflecht über jedem verdrillten Adernpaar und eine alle Adernpaare umfassende Gesamtabschirmung verfügen. Sofern zulässig sollte die Gesamtabschirmung des Kabels an beiden Enden (360° Verbindung an beiden Enden) mit Erde verbunden werden. Die einzelne(n) innere(n) Abschirmung(en) sollte(n) nur am Ende mit dem Controller verbunden werden.

• An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers

sollten Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte Leitungseinführungen mit Blindstopfen aus Metall verschließen.

Installationsanleitung 23

Verdrahtung

4.3.2 Verdrahtung der Ausführung mit Zeitperiodensignal(TPS) oderBinärausgängen in einem Ex-Schutz/ Druckfeste Kapselung oder Ex-freien Bereich

VORSICHT!

Die Installation und Verdrahtung des Messsystems muss durch entsprechend geschultes Personal und in Übereinstimmung mit den örtlichen Verfahrensrichtlinien vorgenommen werden.

Verfahren

Mit den entsprechenden Ausgangsklemmen und -stiften verdrahten (siehe Abbildung 4-2).

24 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

mA1+ HART

RS-485

PWR

TPS/DO

AA B

RS-485 A

RS-485 B

Verdrahtung

Verdrahtung der Ausführung mit TPS oderBinärausgängenAbbildung 4-2:

A. 24 VDC B. R

(250 Ω Widerstand)

Bürde

C. HART kompatibler Host Rechner oder Controller und/oder Signalverarbeitungseinheit

Ω

D. R

Bürde

Widerstand werden empfohlen)

(500

E. Signalkonverter/Durchfluss Computer oder Gerät für binäre Eingangssignale

Anmerkung

• Beim Betrieb des mA Ausgangs mit einer 24 V Spannungsversorgung ist der Gesamtwiderstand des

Ω

Messkreises auf maximal 657

beschränkt.

• Beim Betrieb des TPS oder Binärausgangs mit einer 24 V Spannungsversorgung ist der

Gesamtwiderstand des Messkreises auf maximal 1300 Ω beschränkt.

VORSICHT!

• Um den Vorschriften der EU-Richtlinie für elektromagnetische Verträglichkeit (EMV) zu

• An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers

sollten Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte Leitungseinführungen mit Blindstopfen aus Metall verschließen.

Installationsanleitung 25

Verdrahtung

4.4 Eigensichere Ausgangsverdrahtung

Micro Motion bietet Installationssätze mit Sicherheitsbarrieren und galvanischen Trennung für die Verdrahtung des Messsystems in Ex-Bereichen. Die in den Installationssätzen enthaltenden Barrieren oder Trennung sind von den verfügbaren Ausgängen und den erforderlichen Zulassungen abhängig.

Die Informationen, die über die Verdrahtung von Sicherheitsbarrieren und galvanischen Trennung zur Verfügung gestellt werden, sind als Übersicht zu betrachten. Das Messsystem in Ihrer Anlage gemäß den anwendbaren Normen verdrahten.

VORSICHT!

• Die Installation und Verdrahtung des Messsystems muss durch entsprechend geschultes

Personal und in Übereinstimmung mit den örtlichen Verfahrensrichtlinien vorgenommen werden.

• Informationen zu Ex-Zulassungen sind in der entsprechenden Dokumentation zu finden,

die mit dem Messsystem mitgeliefert wird. Sicherheitsanweisungen sind auf der Micro Motion Produktdokumentations-DVD und auf der Website von Micro Motion unter www.micromotion.com zu finden.

4.4.1 Anschlussparameter für Ex-Bereiche

GEFAHR!

Elektrische Spannungen können zu schweren oder tödlichen Verletzungen führen. Die Spannungsversorgung von der Auswerteelektronik trennen, bevor das Messsystem verdrahtet wird, um die Gefahr von gefährlichen Spannungen zu reduzieren.

GEFAHR!

Unsachgemäße Vedrahtungen in Ex-Bereichen können Explosionen verursachen. Das Messsystem nur in Bereichen installieren, die der Klassifizierungskennzeichnung für ExBereiche am Messsystem entsprechen.

Eingangsparameter

Eingangsparameter: Alle AnschlüsseTabelle 4-2:

4–20 mA/

Spannungsversorgun

Parameter

Spannung (Ui) 30 VDC 30 VDC 18 VDC

Strom (Ii) 484 mA 484 mA 484 mA

Leistung (Pi) 2,05 W 2,05 W 2,05 W

Interne Kapazität (Ci) 0,0 pF 0,0 pF 0,0011 pF

Interne Induktivität (Li) 0,0 H 0,0 H 0,0 H

Binärausgang/ Zeitperiodensignal RS-485

26 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

Verdrahtung

Parameter des RS-485-Ausgangs und -Kabels

Alle Anschlüsse des Messsystems werden von der angeschlossenen eigensicheren Sicherheitsbarriere versorgt. Alle Kabelparameter werden von den Ausgangsparametern dieser Geräte abgeleitet. Der RS-485 Anschluss wird außerdem von der angeschlossenen Barriere (MTL7761AC) mit Spannung versorgt. Dieser Anschluss verfügt jedoch über besondere Ausgangs- und Kabelparameter.

Anschlussparameter des RS-485 Ausgangs und -Kabels (MTL7761AC)Tabelle 4-3:

Eingangsparameter

Spannung (Ui) 18 VDC

Strom (Ii) 100 mA

Interne Kapazität (Ci) 1 nF

Interne Induktivität (Li) 0,0 H

Ausgangsparameter

Spannung (Uo) 9,51 VDC

Strom (momentan) (Io) 480 mA

Strom (dauerhaft) (I) 106 mA

Leistung (Po) 786 mW

Interner Widerstand (Ri) 19,8 Ω

Kabelparameter für Group IIC

Externe Kapazität (Co) 85 nF

Externe Induktivität (Lo) 154 µH

Verhältnis von externer Induktivität zu Widerstand (Lo/Ro)

Kabelparameter für Group IIB

Externe Kapazität (Co) 660 nF

Externe Induktivität (Lo) 610 µH

Verhältnis von externer Induktivität zu Widerstand (Lo/Ro)

Spannung für Ex-Bereiche

Die Anschlussparameter des Messsystems erfordern, dass die Spannung des offenen Messkreises der ausgewählten Barriere auf

31,1 µH/Ω

124,4 µH/Ω

weniger als 30 VDC (Vmax = 30 VDC) begrenzt wird.

Strom für ExBereiche

Die Anschlussparameter des Messsystems erfordern, dass die Summe der Kurzschlussströme der ausgewählten Barriere für alle Ausgänge weniger als 484 mA (Imax = 484 mA) beträgt.

Kapazität für ExBereiche

Die Kapazität (Ci) des Messsystems beträgt 0,0011 μF. Die Summe dieses Werts und der Kapazität des Kabels (Ccable) muss kleiner als die max. zulässige Kapazität (Ca) sein, die durch die Sicherheitsbarriere spezifiziert ist. Die folgende Gleichung zur Berechnung der max. Kabellänge zwischen Messsystem und Barriere verwenden: Ci + Ccable ≤ Ca

Installationsanleitung 27

Verdrahtung

Induktivität für Ex-Bereiche

Die Induktivität (Li) des Messsystems beträgt 0,0 mH. Die Summe dieses Werts und der Induktivität der Feldverdrahtung (Lcable) muss kleiner als die max. zulässige Induktivität (La) sein, die durch die Sicherheitsbarriere spezifiziert ist. Die folgende Gleichung kann dann zur Berechnung der max. Kabellänge zwischen Messsystem und Barriere verwendet werden: Li + Lcable ≤ La

4.4.2 Verdrahtung aller eigensicheren Ausgänge mittels Sicherheitsbarrieren

Micro Motion bietet einen Installationssatz mit Sicherheitsbarrieren für die Verdrahtung des Messsystems in Ex-Bereichen. Informationen zur Bestellung eines Barrieresatzes erhalten Sie von Emerson Process Management oder vom Micro Motion Kundendienst unter flow.support@emerson.com .

VORSICHT!

• Die Installation und Verdrahtung des Messsystems muss durch entsprechend geschultes

Personal und in Übereinstimmung mit den örtlichen Verfahrensrichtlinien vorgenommen werden.

• Informationen zu Ex-Zulassungen sind in der entsprechenden Dokumentation zu finden,

die mit dem Messsystem mitgeliefert wird. Sicherheitsanweisungen sind auf der Micro Motion Produktdokumentations-DVD und auf der Website von Micro Motion unter www.micromotion.comverfügbar.

Der Sicherheitsbarrierensatz stellt Barrieren zum Anschluss aller verfügbarer Messsystemausgänge zur Verfügung. Die mitgelieferten Barrieren mit den entsprechenden Ausgängen verwenden.

Ausgang/Ausgänge Barriere

4–20 mA MTL7728P+

• 4–20 mA

• Zeitperiodensignal (TPS)

• Binär

Modbus/RS-485 MTL7761AC

Spannungsversorgung MTL7728P+

MTL7728P+

Verfahren

Die Barrieren mit den entsprechenden Ausgangsklemmen und -stiften verdrahten (siehe

Abbildung 4-3).

28 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

Verdrahtung

Verdrahtung eigensicherer mA/DO/TPS Ausgänge mittels SicherheitsbarrierenAbbildung 4-3:

mA1+ HART

mA2/

TPS/DO

RS-485

PWR

Ex-Bereich

MTL7728P+

AA B

MTL7761AC

MTL7728P+

Ex-freier Bereich

24 VDC

250 Ω

RS-485 A

RS-485 B

24 VDC

A. HART/Handterminal B. Signalverarbeitungseinheit C. Der empfohlene Widerstand variiert in Abhängigkeit des Ausgangs von Kanal B. Für mA Ausgänge beträgt der empfohlene

Widerstand 250 Ω. Für TPS oder Binärausgänge beträgt der empfohlene Widerstand 500–1000 Ω.

VORSICHT!

• In Umgebungen mit elektrischem Rauschen kann abgeschirmtes Kabel im Ex-freien Bereich verwendet werden.

• Um den Vorschriften der EU-Richtlinie für elektromagnetische Verträglichkeit (EMV) zu entsprechen, wird empfohlen,

das Messsystem mit einem speziellen Kabel für Messgeräte anzuschließen. Das Messgerätekabel sollte über ein(e) separate(s) Abschirmung(en), Folie oder Geflecht über jedem verdrillten Adernpaar und eine alle Adernpaare umfassende Gesamtabschirmung verfügen. Sofern zulässig sollte die Gesamtabschirmung des Kabels an beiden Enden (360° Verbindung an beiden Enden) mit Erde verbunden werden. Die einzelne(n) innere(n) Abschirmung(en) sollte(n) nur am Ende mit dem Controller verbunden werden.

• Bei eigensicheren Anwendungen ist es gewöhnlich nicht zulässig, die einzelne(n) innere(n) Abschirmung(en) im Ex-

Bereich an Erde abzuschließen.

• An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers sollten

Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte Leitungseinführungen mit Blindstopfen aus Metall verschließen.

4.4.3 Verdrahtung der eigensicheren Analogausgänge mittels galvanischer Trennung

Micro Motion bietet einen Installationssatz für die galvanische Trennung zur Verdrahtung der analogen Ausführung des Messsystems in Ex-Bereichen. Informationen zur Bestellung eines Isolatorsatzes erhalten Sie von Ihrem regionalen Vertriebsmitarbeiter oder vom Micro Motion Kundendienst unter flow.support@emerson.com .

Installationsanleitung 29

Verdrahtung

VORSICHT!

• Die Installation und Verdrahtung des Messsystems muss durch entsprechend geschultes

Personal und in Übereinstimmung mit den örtlichen Verfahrensrichtlinien vorgenommen werden.

• Informationen zu Ex-Zulassungen sind in der entsprechenden Dokumentation zu finden,

die mit dem Messsystem mitgeliefert wird. Sicherheitsanweisungen sind auf der Micro Motion Produktdokumentations-DVD und auf der Website von Micro Motion unter www.micromotion.com verfügbar.

Der galvanische Trennsatz (analoge Ausführung) enthält die Trennung zum Anschluss der folgenden Ausgänge. Die mitgelieferten Trenner mit den entsprechenden Ausgängen verwenden.

Anmerkung

Die RS-485 Barriere ist nicht galvanisch getrennt.

Ausgang/Ausgänge Trenner

4–20 mA + HART MTL5541

4–20 mA MTL5541

Modbus/RS-485 MTL7761AC

Spannungsversorgung MTL5523

Verfahren

Die Trenner mit den entsprechenden Ausgangsklemmen und -stiften verdrahten (siehe

Abbildung 4-4).

30 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

Verdrahtung

Abbildung 4-4:

mA1+ HART

mA2

RS-485

PWR

Eigensichere Ausgangsverdrahtung mittels galvanischer Trennung (mA Ausgangsoption)

Ex-Bereich

MTL5541

MTL7761AC

MTL5523

Ex-freier Bereich

24 VDC

250 Ω

24 VDC

250 Ω

RS-485 A

RS-485 B

24 VDC

A. HART/Handterminal B. Signalverarbeitungseinheit

VORSICHT!

• In Umgebungen mit elektrischem Rauschen kann abgeschirmtes Kabel im Ex-freien Bereich verwendet werden.

• Um den Vorschriften der EU-Richtlinie für elektromagnetische Verträglichkeit (EMV) zu entsprechen, wird empfohlen,

• Bei eigensicheren Anwendungen ist es gewöhnlich nicht zulässig, die einzelne(n) innere(n) Abschirmung(en) im Ex-

Bereich an Erde abzuschließen.

• An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers sollten

Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte Leitungseinführungen mit Blindstopfen aus Metall verschließen.

Installationsanleitung 31

Verdrahtung

4.4.4 Verdrahtung der Ausführungen mit eigensicheren Zeitperiodensignal- (TPS) oder Binärausgängen mittels galvanischer Trennung

Micro Motion bietet einen Installationssatz für die galvanische Trennung zur Verdrahtung der Messsystem-Ausführungen mit Zeitperiodensignal (TPS) und Binärausgängen in ExBereichen. Informationen zur Bestellung eines Isolatorsatzes erhalten Sie von Ihrem regionalen Vertriebsmitarbeiter oder vom Micro Motion Kundendienst unter

flow.support@emerson.com .

VORSICHT!

• Die Installation und Verdrahtung des Messsystems muss durch entsprechend geschultes

Personal und in Übereinstimmung mit den örtlichen Verfahrensrichtlinien vorgenommen werden.

• Informationen zu Ex-Zulassungen sind in der entsprechenden Dokumentation zu finden,

die mit dem Messsystem mitgeliefert wird. Sicherheitsanweisungen sind auf der Micro Motion Produktdokumentations-DVD und auf der Website von Micro Motion unter www.micromotion.comverfügbar.

Der galvanische Trennsatz (TPS/binäre Ausführung) enthält Trenner zum Anschluss der folgenden Ausgänge. Die mitgelieferten Trenner mit den entsprechenden Ausgängen verwenden.

Anmerkung

Die RS-485 Barriere ist nicht galvanisch getrennt.

Ausgang/Ausgänge Trenner

4–20 mA + HART MTL5541

• Zeitperiodensignal (TPS)

• Binär

Modbus/RS-485 MTL7761AC

Spannungsversorgung MTL5523

Verfahren

1. Die Trenner mit den entsprechenden Ausgangsklemmen und -stiften verdrahten

(siehe Abbildung 4-5).

MTL5532

32 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

Verdrahtung

Abbildung 4-5:

mA1+ HART

TPS/DO

RS-485

AA B

PWR

Eigensichere Ausgangsverdrahtung mittels galvanischer Trenner (TPS und Binärausgangsoptionen)

Ex-Bereich

1 kΩ

MTL5541

SIG

MTL5532

MTL7761AC

MTL5523

Ex-freier Bereich

24 VDC

250 Ω

1 kΩ

24 VDC

RS-485 A

RS-485 B

24 VDC

A. HART/Handterminal B. Signalverarbeitungseinheit

VORSICHT!

• In Umgebungen mit elektrischem Rauschen kann abgeschirmtes Kabel im Ex-freien Bereich verwendet werden.

• Um den Vorschriften der EU-Richtlinie für elektromagnetische Verträglichkeit (EMV) zu entsprechen, wird empfohlen,

• Bei eigensicheren Anwendungen ist es gewöhnlich nicht zulässig, die einzelne(n) innere(n) Abschirmung(en) im Ex-

Bereich an Erde abzuschließen.

• An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers sollten

Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte Leitungseinführungen mit Blindstopfen aus Metall verschließen.

2. Die Einstellungen des Trennschalters für den TPS/binären Anschluss (MTL5532-

Isolator) setzen. Die Trennschalter für Stifte 1 bis 5 entsprechend einstellen (siehe

Tabelle 4-4).

Die Schalter befinden sich an der Seite des Trenners und müssen entweder auf Aus (obere Stellung) oder Ein (untere Stellung) gesetzt sein.

Installationsanleitung 33

1 2 3 4

AUS EIN

Verdrahtung

Abbildung 4-6:

Schalter EIN/AUS?

1 EIN

2 AUS

3 AUS

4 AUS

Anordnung des MTL5532 Schalters (und EIN/AUSSchalterstellungen)

Einstellungen des MTL5532 SchaltersTabelle 4-4:

4.5 Verdrahtung des Prozessors für extern montierte 2700 FOUNDATION Feldbus™ Option

4.5.1 RS-485 Anschlussparameter für extern montierte 2700 FOUNDATION Feldbus™ Option

GEFAHR!

Anschlussparameter des RS-485 Ausgangs und -KabelsTabelle 4-5:

Kabelparameter für eigensicheren Kreis (linear)

Spannung (Ui) 17,22 VDC

34 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

Anschlussparameter des RS-485 Ausgangs und -Kabels (Fortsetzung)Tabelle 4-5:

Strom (Ii) 484 mA

Maximale Kapazität (Ci) 1 nF

Maximale Induktivität (Li) Vernachlässigbar

Kabelparameter für Ex ib IIB, Ex ib IIC

Spannung (Uo) 9,51 VDC

Strom (momentan) (Io) 480 mA

Strom (dauerhaft) (I) 106 mA

Leistung (Po) 786 mW

Interner Widerstand (Ri) 19,8 Ω

Kabelparameter für Group IIC

Maximale externe Kapazität (Co) 85 nF

Maximale externe Induktivität (Lo) 25 µH

Verhältnis von maximaler externer Induktivität zu Widerstand (Lo/Ro)

31,1 µH/Ω

Verdrahtung

Kabelparameter für Group IIB

Maximale externe Kapazität (Co) 660 nF

Maximale externe Induktivität (Lo) 260 µH

Verhältnis von maximaler externer Induktivität zu Widerstand (Lo/Ro)

4.5.2 4-adriges Kabel vorbereiten

Wichtig

Bei vom Kunden beigestellten Kabelverschraubungen müssen die Abschirmadern in der Kabelverschraubung terminiert werden können.

Anmerkung

Wenn nicht abgeschirmtes Kabel in einem durchgehenden metallischen Kabelschutzrohr mit 360° Terminierungsabschirmung installiert wird, muss nur das Kabel vorbereitet werden – das Abschirmverfahren kann weggelassen werden.

124,4 µH/Ω

Installationsanleitung 35

Verdrahtung

Vorbereitung des 4-adrigen KabelsAbbildung 4-7:

Entfernen Sie den integrierten

Prozessorabdeckung

Kabelverschr

aubungen

Lieferant der

Micro Motion Kabelverschr

aubung

Die Adern durch die Mutter der Kabelverschraubung und den

1. 115 mm (4 1/2 in.) des Kabelmantels abisolieren

2. Die durchsichtige Umhüllung und das Füllmaterial.

3. Die komplette Abschirmung bis auf 19 mm (3/4

in.

Klemmeinsatz führen.

Kabelverschraubun gsmutter

Klemmeinsatz

NPT

Kabelverschrau

Kabelverschraub

ungsty

Kabelausführun

bung

M20

1. 108 mm (4 1/4 in.) des Kabelmantels abisolieren.

2. Die durchsichtige Umhüllung und das Füllmaterial entfernen.

3. Die komplette Abschirmung bis auf 12 mm (1/2 in.) abisolieren.

Vom Kunden

beigestellte

Kabelverschra

ubung

Die Adern durch die

Kabelverschraubung

führen. Die

Abschirmadern in der

Kabelverschraubung

terminieren

Kabelschutzro

hr aus Metall

Kabelschutzrohr zum

Sensor verlegen

Kabel in

Kabelschutzrohr

verlegen

Fertig (Nicht das

Abschirmungsverfahren

durchführen.)

Die Abschirmadern zweimal um die Abschirmung wickeln

und die überschüssigen Abschirmadern abschneiden.

Abschirmadern um Abschirmung gewickelt

Mit dem

Abschirmungsverfa

hren fortfahren

36 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

Verdrahtung

Abschirmung für 4-adriges KabelAbbildung 4-8:

Vorbereitungsverfahren

Micro Motion Kabelverschra

ubung

Geflecht

(armiertes

Kabel)

Schrumpfschlauch anbringen

1. Den Schrumpfschlauch mit Abschirmung über die Abschirmadern

2. Den Schrumpfschlauch erwärmen (120 °C bzw. 250 °F), damit der

3. Den Klemmeinsatz so positionieren, dass das innenliegende Ende

Kabelverschraubung montieren

1. Die Abschirmung bzw. das Geflecht zurück über den Klemmeinsatz und 3 mm (1/8 Zoll) hinter den O-Rring falten.

2. Die Kabelverschraubung in der Öffnung des Kabelschutzrohrs am Gehäuse des Core Prozessors installieren.

3. Die Drähte durch die Kabelverschraubung führen und die Mutter der Kabelverschraubung an der Kabelverschraubung festziehen.

Kabelabschirmu

ngstyp

schieben. Sicherstellen, dass alle Drähte vollständig abgedeckt sind.

Schlauch schrumpft. Das Kabel nicht verbrennen.

bündig mit dem Geflecht des Schrumpfschlauches abschließt.

Schrumpfschlauch mit Abschirmung

Zurückgefaltete Abschirmung

Folie

(abgeschirmtes

Kabel)

NPT

Kabelverschraubung

Lieferant der

Kabelverschrau

bung

Kabelverschrau

bungstyp

Nach Wärmeeinwirkung

M20

7 mm vom abgeschirmten

Schrumpfschlauch abschneiden

Vom Kunden

beigestellte

Kabelverschra

ubung

Absc

hnei den

Abschirmung und

Abschirmadern in der

Kabelverschraubung

terminieren

Kabelverschraubung

gemäß den

Anweisungen des

Lieferanten montieren

Fertig

4-adrige Kabeltypen und Verwendung

Micro Motion bietet zwei Kabeltypen: abgeschirmt und armiert. Beide Typen enthalten Abschirmadern.

Das von Micro Motion gelieferte 4-adrige Kabel besteht aus einem Adernpaar mit roten und schwarzen 0,75 mm2 (AWG 18) Adern für die Gleichspannungsversorgung und einem Adernpaar mit weißen und grünen AWG 22 (0,35 mm2) Adern für den RS-485 Anschluss.

Das vom Kunden beigestellte 4-adrige Kabel muss den folgenden Anforderungen entsprechen:

• Paarweise verdrillt.

Installationsanleitung 37

B C

Verdrahtung

• Wird der Core Prozessor in einem Ex-Bereich installiert, sind die geltenden

Anforderungen für Ex-Bereiche zu beachten.

• Der Kabellänge zwischen Core Prozessor und Auswerteelektronik entsprechender

Adernquerschnitt.

• 0,35 mm2 (AWG 22) Adernquerschnitt mit einer Kabellänge von weniger als 300 m

(1000 ft.).

4.5.3 Verdrahtung des Prozessors für extern montierte 2700 FOUNDATION Feldbus™ Option

Die folgende Abbildung zeigt den Anschluss der einzelnen Adern eines 4-adrigen Kabels an die Anschlussklemmen des Prozessors. Detaillierte Informationen zur Montage und Verdrahtung der extern montierten 2700 FOUNDATION Feldbus Auswerteelektronik sind in der Installationsanleitung der Auswerteelektronik zu finden.

Abbildung 4-9:

Anschlüsse des Prozessors (Modbus/RS-485) an der extern montierten 2700 FF Auswerteelektronik

A. Weiße Ader an RS-485/A Anschlussklemme B. Grüne Ader an RS-485/B Anschlussklemme C. Rote Ader an Spannungsversorgung (+) Anschlussklemme D. Schwarze Ader an Spannungsversorgung (–) Anschlussklemme

Wichtig

• Um den Vorschriften der EU-Richtlinie für elektromagnetische Verträglichkeit (EMV) zu

entsprechen, wird empfohlen, das Messsystem mit einem geeigneten Kabel für Messgeräte anzuschließen. Das Messgerätekabel sollte über ein(e) separate(s) Abschirmung(en), Folie oder Geflecht über jedem verdrillten Adernpaar und eine alle Adernpaare umfassende Gesamtabschirmung verfügen. Sofern zulässig sollte die Gesamtabschirmung des Kabels an beiden Enden (360° Verbindung an beiden Enden) mit Erde verbunden werden. Die einzelne(n) innere(n) Abschirmung(en) sollten nur am Ende mit dem Controller verbunden werden.

• An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers sollten

Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte Leitungseinführungen mit Blindstopfen aus Metall verschließen.

38 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

Verdrahtung

4.6 Verdrahtung externer Geräte (HART Multidrop)

Es können bis zu drei externe HART Geräte mit dem Messsystem verdrahtet werden. Die folgenden Informationen enthalten Anschlussschemata für die Herstellung dieser Verbindungen in Ex-freien und Ex-Bereichen.

Installationsanleitung 39

250 Ω

24 VDC

mA1+

HART

Verdrahtung

4.6.1 Verdrahtung externer HART Geräte im Ex-Schutz/ Druckfeste Kapselung oder Ex-freien Bereich

Abbildung 4-10:

Verdrahtung externer Geräte im Ex-Schutz/Druckfeste Kapselung oder Ex-freien Bereich

A. HART Gerät 1 B. HART Gerät 2 C. HART Gerät 3 D. Messsystem (mA+/HART Ausgang) E. HART/Handterminal

VORSICHT!

• Um den Vorschriften der EU-Richtlinie für elektromagnetische Verträglichkeit (EMV) zu entsprechen, wird

empfohlen, das Messsystem mit einem speziellen Kabel für Messgeräte anzuschließen. Das Messgerätekabel sollte über ein(e) separate(s) Abschirmung(en), Folie oder Geflecht über jedem verdrillten Adernpaar und eine alle Adernpaare umfassende Gesamtabschirmung verfügen. Sofern zulässig sollte die Gesamtabschirmung des Kabels an beiden Enden (360° Verbindung an beiden Enden) mit Erde verbunden werden. Die einzelne(n) innere(n) Abschirmung(en) sollte(n) nur am Ende mit dem Controller verbunden werden.

• An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers sollten

Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte Leitungseinführungen mit Blindstopfen aus Metall verschließen.

40 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

Verdrahtung

4.6.2 Verdrahtung externer HART Geräte im eigensicheren Bereich

Es können bis zu drei externe HART Geräte in einem eigensicheren Bereich verdrahtet werden. Die nachfolgenden Anschlussschemata zeigen eine HART Multidrop Verbindung unter Verwendung eines einzelnen Barriereanschlusses (siehe Abbildung 4-11) und mehrerer Barriereanschlüsse (siehe Abbildung 4-12).

Beim Anschluss an eine einzelne Barriere die Kabelparameter (für jedes Gerät) wie folgt bestimmten:

• Die Summe der Parameter Ci und Li für jedes angeschlossene Gerät bilden.

• Die Summe von Co und Lo für die Barriere subtrahieren.

• Alle Geräte mit einem festen 4 mA Ausgang konfigurieren.

Installationsanleitung 41

MTL7728P+

mA1+

HART

Ex-Bereich

Ex-freier Bereich

24 VDC

250 Ω

Verdrahtung

Verdrahtung externer HART Geräte im eigensicheren Bereich (einzelne Barriere)Abbildung 4-11:

A. HART Gerät 1 B. HART Gerät 2 C. HART Gerät 3 D. Messsystem (mA+/HART Ausgang) E. HART/Handterminal

VORSICHT!

• In Umgebungen mit elektrischem Rauschen kann abgeschirmtes Kabel im Ex-freien Bereich verwendet werden.

• Um den Vorschriften der EU-Richtlinie für elektromagnetische Verträglichkeit (EMV) zu entsprechen, wird

• Bei eigensicheren Anwendungen ist es gewöhnlich nicht zulässig, die einzelne(n) innere(n) Abschirmung(en) im

Ex-Bereich an Erde abzuschließen.

• An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers sollten

Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte Leitungseinführungen mit Blindstopfen aus Metall verschließen.

42 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

Ex-Bereich

Ex-freier Bereich

250 Ω

24 VDC

MTL7728P+

Barriere 3

Barriere 1

Barriere 2

mA1+

HART

Verdrahtung

Verdrahtung externer HART Geräte im eigensicheren Bereich (mehrere Barrieren)Abbildung 4-12:

A. HART Gerät 1 B. HART Gerät 2 C. HART Gerät 3 D. Messsystem (mA+/HART Ausgang) E. HART/Handterminal

VORSICHT!

• In Umgebungen mit elektrischem Rauschen kann abgeschirmtes Kabel im Ex-freien Bereich verwendet werden.

• Um den Vorschriften der EU-Richtlinie für elektromagnetische Verträglichkeit (EMV) zu entsprechen, wird

• Bei eigensicheren Anwendungen ist es gewöhnlich nicht zulässig, die einzelne(n) innere(n) Abschirmung(en) im

Ex-Bereich an Erde abzuschließen.

• An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers sollten

Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte Leitungseinführungen mit Blindstopfen aus Metall verschließen.

Installationsanleitung 43

Verdrahtung

4.7 Verdrahtung mit Signalkonvertern und/oder Durchfluss Computers

Messsysteme, die ein Zeitperiodensignal (TPS) als Ausgang liefern, können direkt mit einem Signalkonverter oder Durchfluss Computers verdrahtet werden. Die folgenden Informationen enthalten Anschlussschemata für die Herstellung dieser Verbindungen in Ex-freien und Ex-Bereichen.

Bei Verdrahtung des Messsystems mit einem aktiven HART Host oder Signalkonverter/ Durchfluss Computers muss keine externe Spannungsversorgung für die Ausgangsanschlüsse bereitgestellt werden. Die für diese Anschlüsse erforderlichen 24 VDC werden von diesen aktiven Geräten geliefert.

44 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

mA1+

HART

RS-485

PWR

TPS

AA B

24 VDC

RS-485 A

RS-485 B

Verdrahtung

4.7.1 Verdrahtung mit einem Signalkonverter/Durchfluss Computer in einem Ex-Schutz/Druckfeste Kapselung oder Ex-freien Bereich

Abbildung 4-13:

Verdrahtung mit einem Signalkonverter/Durchfluss Computer in einem Ex-Schutz/Druckfeste Kapselung oder Ex-freien Bereich

A. Aktiver HART Host B. Aktiver Signalkonverter/Durchfluss Computer

VORSICHT!

• Um den Vorschriften der EU-Richtlinie für elektromagnetische Verträglichkeit (EMV) zu

• An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers

sollten Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte Leitungseinführungen mit Blindstopfen aus Metall verschließen.

Installationsanleitung 45

mA1+ HART

RS-485

PWR

TPS

AA B

Ex-Bereich

Ex-freier Bereich

MTL7761AC

RS-485 A

RS-485 B

24 VDC

MTL7728P+

Verdrahtung

4.7.2 Verdrahtung mit einem Signalkonverter/Durchfluss Computer in einem eigensicheren Bereich

Abbildung 4-14:

Verdrahtung mit einem Signalkonverter/Durchfluss Computer in einem eigensicheren Bereich

A. Aktiver HART Host B. Aktiver Signalkonverter/Durchfluss Computer

VORSICHT!

• In Umgebungen mit elektrischem Rauschen kann abgeschirmtes Kabel im Ex-freien Bereich

verwendet werden.

• Um den Vorschriften der EU-Richtlinie für elektromagnetische Verträglichkeit (EMV) zu

• Bei eigensicheren Anwendungen ist es gewöhnlich nicht zulässig, die einzelne(n) innere(n)

Abschirmung(en) im Ex-Bereich an Erde abzuschließen.

• An der Eintrittsstelle des Kabels in die Anschlussdose des Messsystem Zwischenverstärkers

Leitungseinführungen mit Blindstopfen aus Metall verschließen.

46 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

sollten Kabelverschraubungen aus Metall verwendet werden. Nicht benutzte

5 Erdung

Das Messsystem muss entsprechend den am Einbauort anzuwendenden Normen geerdet werden. Der Kunde ist verantwortlich für die Kenntnis und die Einhaltung aller anzuwendenden Normen.

Vorbereitungsverfahren

Micro Motion weist auf folgende Richtlinien und Praktiken zur Erdung hin:

• In Europa ist die EN 60079-14 für die meisten Installationen anzuwenden, speziell

die Abschnitte 12.2.2.3 und 12.2.2.4.

• In den USA und Kanada enthält die ISA 12.06.01 Teil 1 Beispiele mit zugehörigen

Anwendungen und Anforderungen.

• Bei IECEx Installationen ist die IEC 60079-14 anwendbar.

Sind keine externen Normen anwendbar, die folgenden Richtlinien zur Erdung des Messsystems anwenden:

Erdung

• Kupferleitung mit mind. 0,75 mm2 (AWG 18) Querschnitt.

• Die Erdungsleitungen so kurz wie möglich halten, Impedanz kleiner als 1 Ω.

• Die Erdungspunkte direkt mit der Erde verbinden oder den Anlagennormen

entsprechend.

VORSICHT!

Das Messsystem direkt an Erde oder gemäß den Anforderungen für die Erdung der Anlage erden. Unsachgemäße Erdung kann zu Messfehlern führen.

Verfahren

Prüfen Sie die Verbindungsstellen der Rohrleitung.

- Sind die Verbindungsstellen der Rohrleitung miteinander geerdet, ist der Sensor

automatisch geerdet und es ist keine weitere Aktion erforderlich (wenn nicht durch lokale Vorschriften gefordert).

- Sind die Verbindungsstellen der Rohrleitung nicht geerdet, ein Erdungskabel an der

Erdungsschraube der Sensorelektronik anschließen.

Installationsanleitung 47

Erdung

48 Micro Motion Kompaktes Dichtemesssystem (CDM) – Einbau anstelle eines 7835/7845

Erdung

Installationsanleitung 49

*MMI-20021000*

MMI-20021000

Rev AB

2014

Emerson Process Management

Neonstraat 1 6718 WX Ede Niederlande T +31 (0) 318 495 555 F +31 (0) 318 495 556

Emerson Process Management GmbH & Co OHG

Argelsrieder Feld 3 82234 Wessling Deutschland T +49 (0) 8153 939 - 0 F +49 (0) 8153 939 - 172

www.emersonprocess.de

Emerson Process Management AG

Blegistraße 21 6341 Baar-Walterswil Schweiz T +41 (0) 41 768 6111 F +41 (0) 41 761 8740

www.emersonprocess.ch

Emerson Process Management AG

Industriezentrum NÖ Süd Straße 2a, Objekt M29 2351 Wr. Neudorf Österreich T +43 (0) 2236-607 F +43 (0) 2236-607 44

www.emersonprocess.at

Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD und MVD Direct Connect sind Marken eines der Emerson Process Management Unternehmen. Alle anderen Marken sind Eigentum ihrer jeweiligen Besitzer.

Micro Motion Kompaktes Dichtemesssystem-Compact Density Meter 100 Retrofit German Manuals & Guides [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sicherheitshinweise und Zulassungsinformationen

Weitere Informationen

Auflagen zur Reinigung und Warenrücksendung

Micro Motion Kundenservice

Inhalt

• Überblick über die Nachrüstung

• Prüfliste für die Installation

Planung

1.3 Bevorzugte Handhabung

1.4 Druckabfall im Messsystem

1.5 Anforderungen an die Spannungsversorgung

1.6 Anforderungen an den Freiraum

1.7 Messsystem überprüfen (vor der Installation)

Ausbau eines 7835/7845 Messsystems

• Verdrahtung des 7835/7845 Messsystems trennen

2.2 Messsystem aus der Rohrleitung ausbauen

• Messsystem montieren

Montage

3.2 Elektronik auf dem Messsystem drehen (optional)

3.3 Anzeige auf der Auswerteelektronik drehen (optional)

• Verfügbare Ausgangsklemmen und Anforderungen an die Verdrahtung

Verdrahtung

4.2 Nachrüstung der Verdrahtung: Umrüstung von Anschlussklemme auf Ausgang

4.2.1 Neuverdrahtung von 7835/7845 Messsystem mit Standardelektronik

4.2.2 Neuverdrahtung von 7835/7845 Messsystem mit erweiterter Elektronik

4.3 Ex-Schutz/Druckfeste Kapselung oder Ex-freie Ausgangsverdrahtung

4.3.1 Verdrahtung der Ausführung mit Analogausgängen im Ex-Schutz/Druckfeste Kapselung oder Ex-freien Bereich

4.4 Eigensichere Ausgangsverdrahtung

4.4.1 Anschlussparameter für Ex-Bereiche

4.4.2 Verdrahtung aller eigensicheren Ausgänge mittels Sicherheitsbarrieren

4.4.3 Verdrahtung der eigensicheren Analogausgänge mittels galvanischer Trennung

4.4.4 Verdrahtung der Ausführungen mit eigensicheren Zeitperiodensignal- (TPS) oder Binärausgängen mittels galvanischer Trennung

4.5.2 4-adriges Kabel vorbereiten

4-adrige Kabeltypen und Verwendung

4.6 Verdrahtung externer Geräte (HART Multidrop)

4.6.1 Verdrahtung externer HART Geräte im Ex-Schutz/ Druckfeste Kapselung oder Ex-freien Bereich

4.6.2 Verdrahtung externer HART Geräte im eigensicheren Bereich

4.7 Verdrahtung mit Signalkonvertern und/oder Durchfluss Computers

Verdrahtung mit einem Signalkonverter/Durchfluss Computer in einem Ex-Schutz/Druckfeste Kapselung oder Ex-freien Bereich

Verdrahtung mit einem Signalkonverter/Durchfluss Computer in einem eigensicheren Bereich

Erdung
