Manual de instalación
MMI-20032997 , Rev AD
Agosto 2020

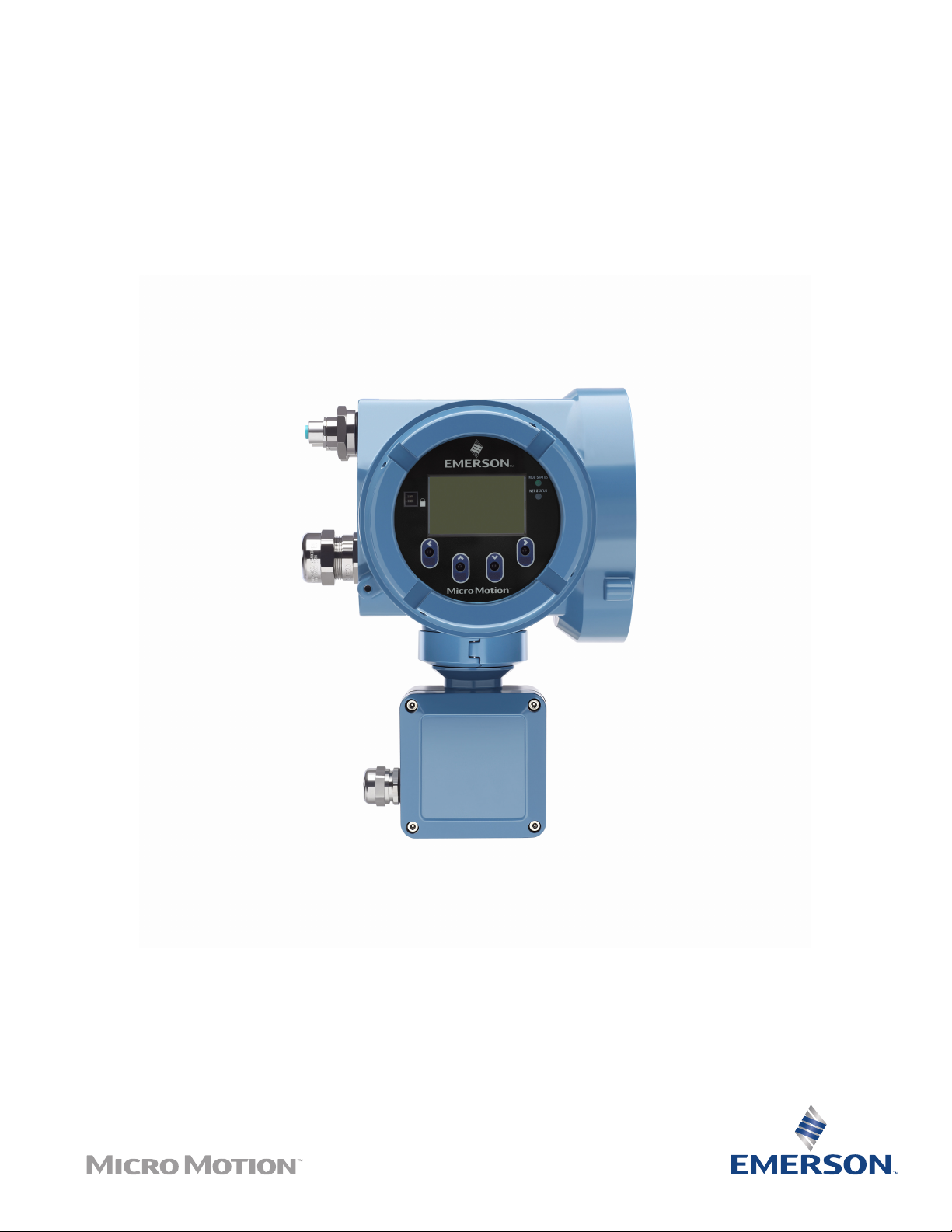

Transmisores Micro Motion™ 5700 Ethernet
Instalaciones Ethernet
Mensajes de seguridad
En este manual se proporcionan mensajes de seguridad para proteger al personal y al equipo. Lea detenidamente cada mensaje de
seguridad antes de ir al siguiente paso.
Información sobre seguridad y aprobaciones
Este producto de Micro Motion cumple con todas las directivas Europeas correspondientes cuando se instala adecuadamente de
acuerdo con las instrucciones de este manual. Consulte la declaración de conformidad de la UE para directivas que se aplican a
este producto. La declaración de conformidad de la UE, con todas las directivas Europeas aplicables, y los planos e instrucciones de
instalación ATEX completos están disponibles en Internet en www.emerson.com o a través de su centro de asistencia local de
Micro Motion.
La información del equipo que cumple con la directriz de equipo a presión se puede encontrar en Internet en www.emerson.com.
Para instalaciones en áreas clasificadas en Europa, consulte la norma EN 60079-14 si las normas nacionales no se aplican.
Otra información
Las especificaciones completas del producto se pueden encontrar en la Hoja de especificaciones del producto. La información de
solución de problemas se puede encontrar en el manual de configuración. Las hojas de datos del producto y los manuales están
disponibles desde el sitio web de Micro Motion en www.emerson.com.
Política de devolución
Siga los procedimientos de Micro Motion al devolver equipo. Estos procedimientos garantizan el cumplimiento legal con las
agencias de transporte gubernamentales y ayudan a proporcionar un ambiente de trabajo seguro para los empleados de Micro
Motion. Micro Motion no aceptará los equipos que no se devuelvan en conformidad con los procedimientos de Micro Motion.
Los procedimientos y formularios de devolución están disponibles en nuestro sitio web de soporte en www.emerson.com, o
llamando al Departamento de Servicio al Cliente de Micro Motion.
Servicio al cliente de Emerson Flow
Correo electrónico:
• Mundial: flow.support@emerson.com
• Asia-Pacífico: APflow.support@emerson.com
Teléfono:
Norteamérica y Sudamérica
Estados Unidos 800-522-6277 Reino Unido e Irlan-da0870 240 1978 Australia 800 158 727
Canadá +1 303-527-5200 Países Bajos +31 (0) 704 136
México +52 55 5809 5300 Francia +33 (0) 800 917
Argentina +54 11 4837 7000 Alemania 0800 182 5347 Pakistán 888 550 2682
Brasil +55 15 3413 8000 Italia +39 8008 77334 China +86 21 2892 9000
Chile +56 2 2928 4800 Central y Oriental +41 (0) 41 7686
Perú +51 15190130 Rusia/CEI +7 495 995 9559 Corea del Sur +82 2 3438 4600
Europa y Oriente Medio Asia Pacífico
Nueva Zelanda 099 128 804
666
India 800 440 1468
901
Japón +81 3 5769 6803
111
Egipto 0800 000 0015 Singapur +65 6 777 8211
Omán 800 70101 Tailandia 001 800 441 6426
Catar 431 0044 Malasia 800 814 008
Kuwait 663 299 01
Sudáfrica 800 991 390
Arabia Saudita 800 844 9564
2
Norteamérica y Sudamérica Europa y Oriente Medio Asia Pacífico
EAU 800 0444 0684
3
4
Manual de instalación Contenido
MMI-20032997 Agosto 2020
Contenido
Capítulo 1 Antes de comenzar.....................................................................................................7
1.1 Acerca de este documento.......................................................................................................... 7
1.2 Mensajes de seguridad.................................................................................................................7
1.3 Documentación relacionada........................................................................................................ 7
Capítulo 2 Planificación.............................................................................................................. 9
2.1 Lista de verificación de la instalación............................................................................................9
2.2 Consideraciones adicionales para reacondicionar las instalaciones existentes............................10
2.3 Requisitos de alimentación........................................................................................................ 11

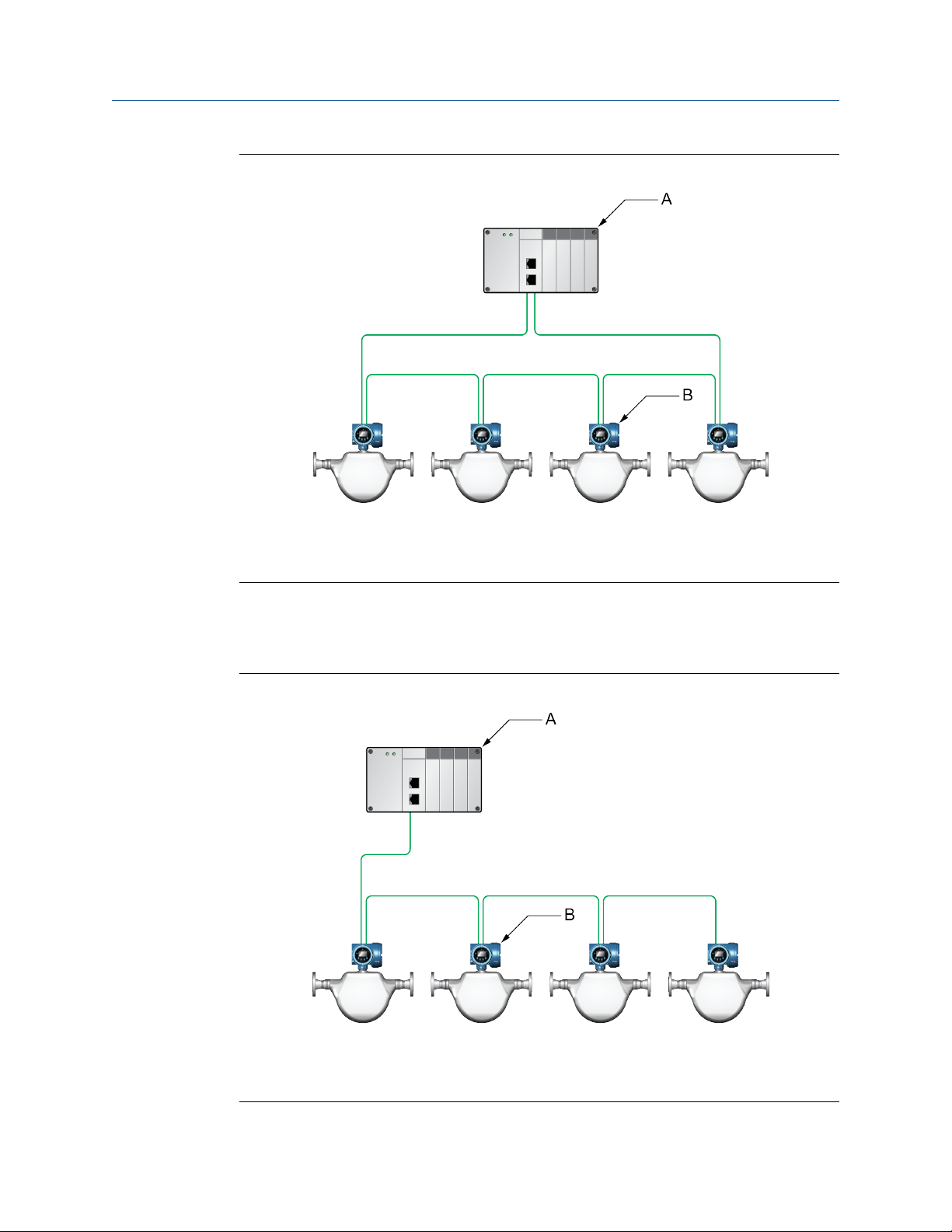

2.4 Transmisores 5700 en redes Ethernet........................................................................................ 13
Capítulo 3 Montaje y cableado del sensor..................................................................................15
3.1 Montaje y cableado del sensor para transmisores de montaje integrado....................................15

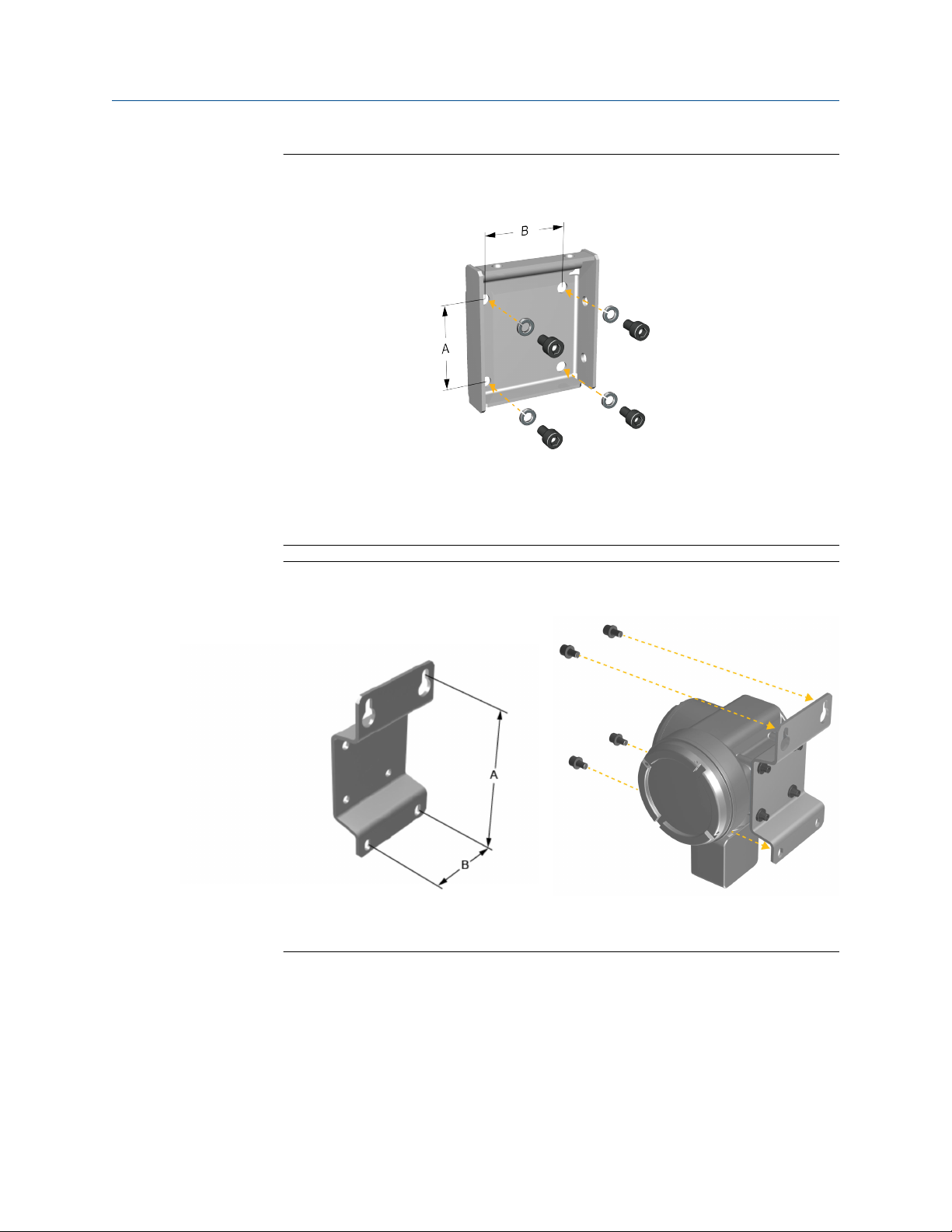

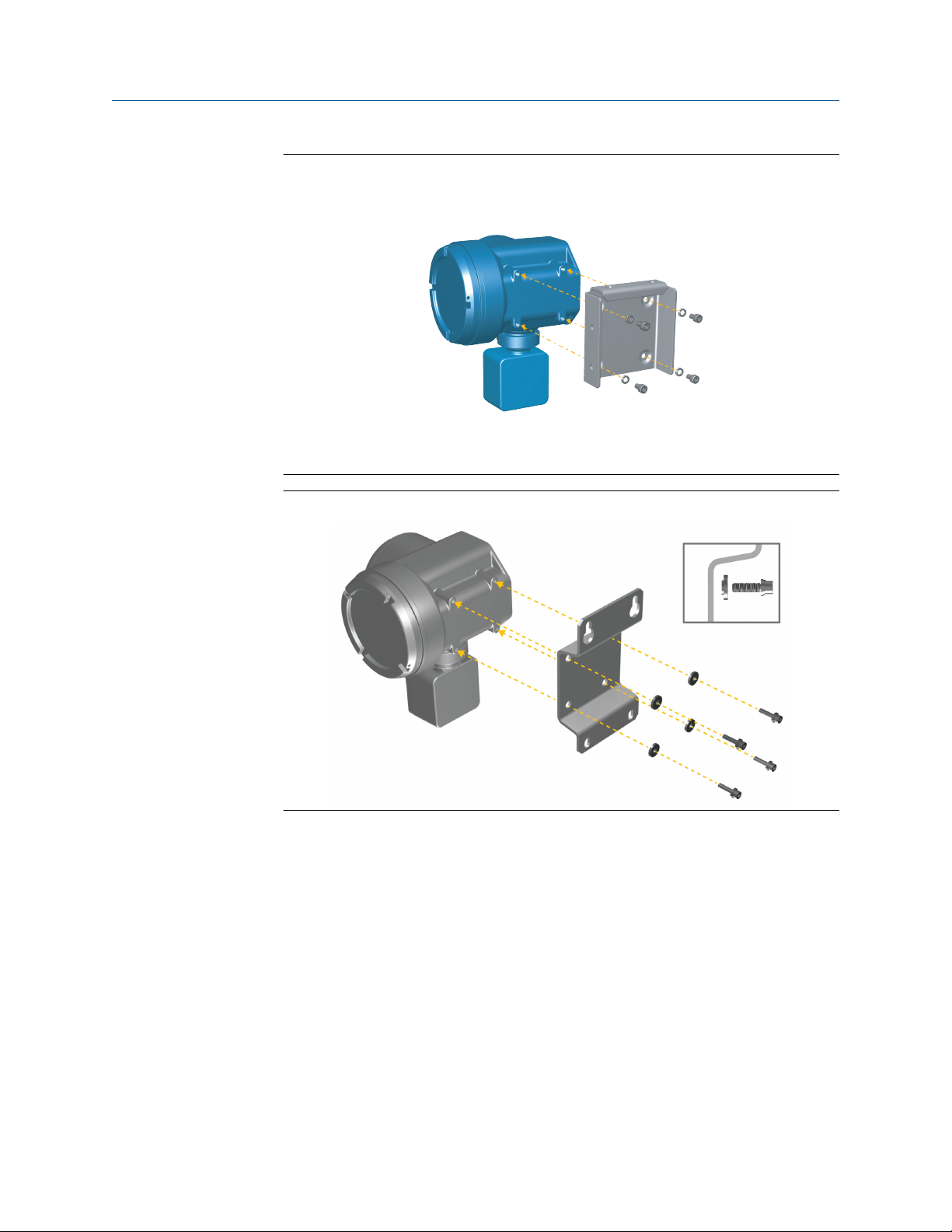

3.2 Montaje de transmisores........................................................................................................... 15
3.3 Cableado de un transmisor de montaje remoto al sensor...........................................................19
3.4 Conecte a tierra los componentes del medidor..........................................................................22
3.5 Rotación del transmisor en el sensor (opcional)......................................................................... 24
3.6 Rotación de la interfaz de usuario en el transmisor (opcional).................................................... 25
3.7 Gire la caja de conexiones del cableado del sensor en un transmisor de montaje remoto
(opcional)................................................................................................................................... 26
Capítulo 4 Cableado de los canales............................................................................................29
4.1 Canales disponibles................................................................................................................... 29
4.2 Conecte el canal de E/S.............................................................................................................. 29
4.3 Conecte el cable de los canales Ethernet....................................................................................36
Capítulo 5 Cableado del suministro de energía..........................................................................39
5.1 Cableado del suministro de energía........................................................................................... 39
5.2 Conecte la fuente de alimentación usando un cable con terminación M12 (opcional)................40
Capítulo 6 Configuración de la impresora..................................................................................41
6.1 Configuración de la impresora cambiando su dirección IP predeterminada................................41
6.2 Configuración de la impresora usando su dirección IP predeterminada......................................43
6.3 Restablecimiento de los ajustes de interfaz................................................................................44
6.4 Falló la verificación de funciones................................................................................................ 45
Capítulo 7 Encienda el transmisor............................................................................................. 47
Capítulo 8 Configuración guiada............................................................................................... 49
Capítulo 9 Uso de los controles del indicador.............................................................................51
Capítulo 10 Conexión del puerto de servicio disponible...............................................................53
Apéndice A Cableado del 5700 a los relés del 3100......................................................................55
Manual de instalación 5
Contenido Manual de instalación
Agosto 2020 MMI-20032997
6 Transmisores Micro Motion 5700 Ethernet
Manual de instalaci
MMI-20032997 Agosto 2020
ón Antes de comenzar
1 Antes de comenzar
1.1 Acerca de este documento
En este manual se proporciona información sobre la planificación, montaje, cableado y
configuración inicial del transmisor 5700 . Para obtener información sobre la
configuración completa, el mantenimiento, la resolución de problemas o el servicio del
transmisor, vea el manual de configuración y uso.
La información en este documento supone que los usuarios comprenden los conceptos y
procedimientos básicos sobre instalación, configuración y mantenimiento de transmisores
y sensores.
1.2 Mensajes de seguridad
En este documento se utilizan los criterios siguientes para mensajes de seguridad según
las normas ANSI Z535.6-2011 (R2017).
PELIGRO
Se producirán lesiones graves o muertes si no se evita una situación peligrosa.
ADVERTENCIA
Pueden producirse lesiones graves o muertes si no se evita una situación peligrosa.
PRECAUCIÓN
Se producirán o pueden producirse lesiones leves o moderadas si no se evita una
situación peligrosa.
DARSE CUENTA
Puede haber pérdida de datos, daños materiales, daños en el hardware o daños en el
software si no se evita una situación. No hay riesgo plausible de lesiones físicas.
Acceso físico
DARSE CUENTA
Es posible que personal no autorizado cause daños significativos o una configuración
incorrecta de equipos del usuario final. Proteger contra todo uso no autorizado,
intencionado o accidental.
La seguridad física es una parte importante de cualquier programa de seguridad y es
fundamental para proteger el sistema. Restringir el acceso físico a fin de proteger los
activos de usuario. Eso se aplica a todos los sistemas utilizados dentro de las instalaciones.
1.3
Manual de instalación 7
Documentación relacionada
Encontrará toda la documentación del producto en el DVD de documentación incluido en
el paquete del producto o en www.emerson.com.
Antes de comenzar Manual de instalación
Agosto 2020 MMI-20032997
Para obtener más información, consulte cualquiera de estos documentos:
• Hoja de datos del producto 5700 de Micro Motion
• Transmisores con Ethernet 5700 de Micro Motion: Manual de configuración y utilización
• Guía de integración en Rockwell RSLogix para transmisores 5700 con Ethernet de Micro
Motion
• Guía de integración en Siemens PROFINET de Ethernet de Micro Motion
• Manual de instalación del sensor
8 Transmisores Micro Motion 5700 Ethernet
Manual de instalaci
MMI-20032997 Agosto 2020
ón Planificación
2 Planificación
2.1 Lista de verificación de la instalación
□ Si es posible, instale el transmisor en una ubicación donde se evite la exposición directa
a la luz del sol. Los límites ambientales para el transmisor pueden estar más
restringidos por las aprobaciones de áreas clasificadas.
□ Si piensa montar el transmisor en un área clasificada:
ADVERTENCIA
— Verifique que el transmisor tenga la aprobación de áreas clasificadas adecuada.
Cada transmisor tiene una etiqueta de aprobaciones para áreas clasificadas
pegada a la carcasa.
— Asegúrese de que cualquier cable utilizado entre el transmisor y el sensor cumpla
con los requerimientos de áreas clasificadas.
— Para instalaciones ATEX/IECEx, siga estrictamente las instrucciones de seguridad
de la documentación de aprobaciones de ATEX/IECEx disponible en el DVD de la
documentación de productos incluido en el paquete del producto o en
www.emerson.com.
□ Compruebe que tenga el cable apropiado y las piezas de instalación de cable
requeridas para su instalación. Para el cableado entre el transmisor y el sensor,
verifique que la longitud máxima del cable no supere los 305 m.
□ Asegúrese de usar estos cables para las distintas conexiones:
— Un cable de instrumento de par trenzado para la conexión de E/S del canal C
— Un cable de instrumentación blindado con clasificación Cat5e o superior para las
conexiones Ethernet
□ Puede montar el transmisor en cualquier orientación siempre y cuando las aberturas
del conducto o el indicador del transmisor no apunten hacia arriba.
Si instala el transmisor con las aberturas del conducto o el indicador del transmisor
hacia arriba, existe el riesgo de que entre humedad a la carcasa del transmisor, lo cual
podría dañarlo.

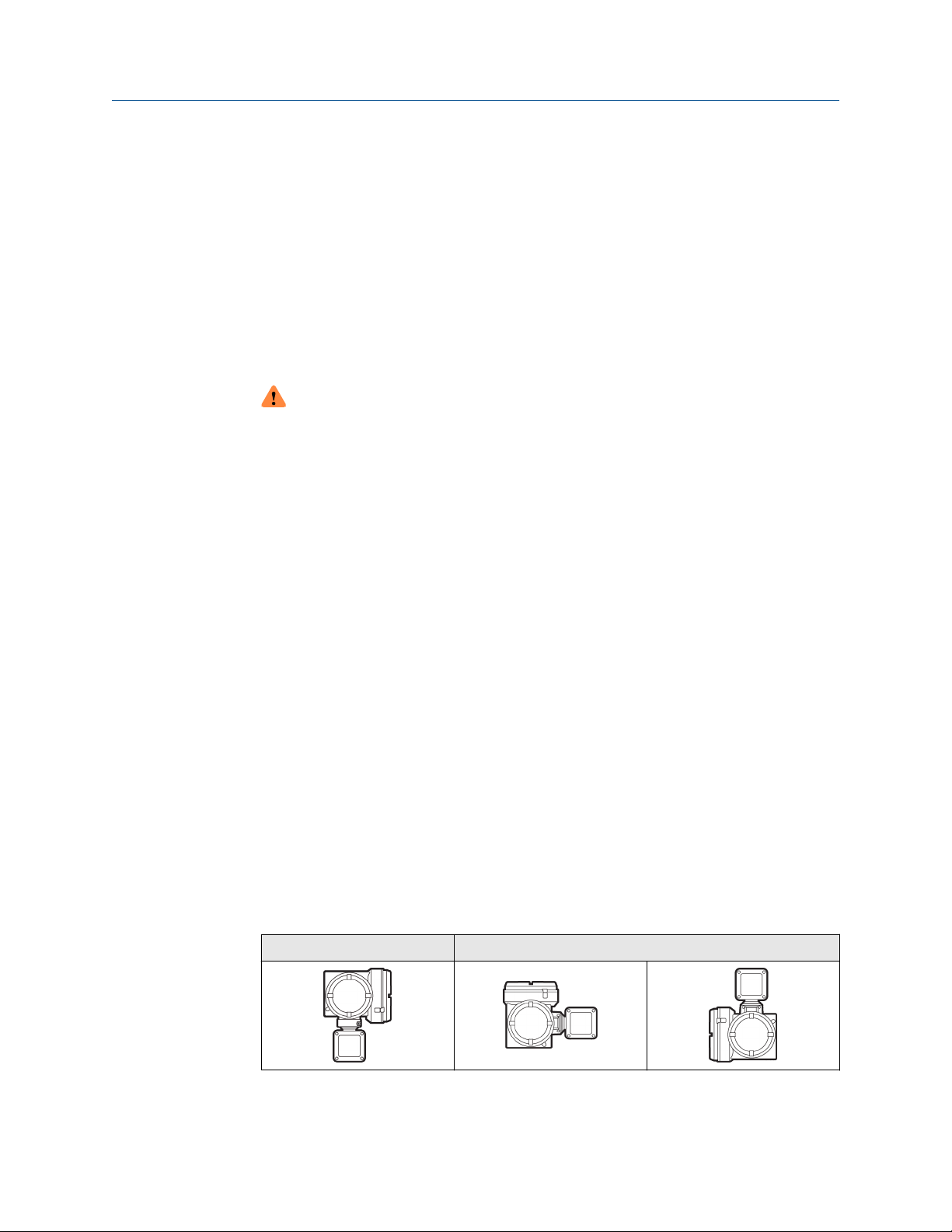

A continuación se muestran ejemplos de posibles orientaciones para el transmisor.
Orientación recomendada
Orientaciones alternativas
□ Monte el medidor en una ubicación y orientación en las que se cumplan las siguientes
condiciones:
Manual de instalación 9
Planificación Manual de instalación
Agosto 2020 MMI-20032997
— Que se tenga suficiente espacio libre para abrir la tapa de la carcasa del transmisor.
Deben dejarse de 203 mm a 254 mm de holgura en los puntos de acceso del
cableado.
— Que se proporcione libre acceso para conectar el cableado al transmisor.
— Que se proporcione libre acceso a todos terminales de cableado para la resolución
de problemas.
2.2 Consideraciones adicionales para reacondicionar las instalaciones existentes
□ La instalación del transmisor puede requerir de 76 mm a 152 mm de cableado adicional
para las conexiones de entrada/salida y de energía. Esta longitud sería adicional a la del
cableado actualmente instalado. Confirme que tenga el cableado adicional necesario
para la nueva instalación.
□ Antes de retirar el transmisor existente, asegúrese de registrar los datos de
configuración para el transmisor actualmente instalado. Durante el arranque inicial del
transmisor recién instalado, se le pedirá que configure el medidor mediante una
configuración guiada.
Registre la siguiente información (si procede):
Variable
Etiqueta
Unidades de caudal másico
Unidades de caudal volumétrico
Unidades de densidad
Unidades de temperatura
Configuración de canales
Salida de mA 1 — Alimentación (interna o externa):
Salida de mA 2 (opcional) — Alimentación (interna o externa):
Configuración
— Origen:
— Escalamiento (LRV, URV):
— Acción de fallo:
— Origen:
— Escalamiento (LRV, URV):
— Acción de fallo:
10 Transmisores Micro Motion 5700 Ethernet
Manual de instalaci
ón Planificación
MMI-20032997 Agosto 2020
Variable Configuración
Salida de frecuencia (opcional)
Salida discreta (opcional) — Alimentación (interna o externa):
Entrada discreta (opcional) — Alimentación (interna o externa):
Parámetros de calibración (para instalaciones de 9 hilos solamente)
Factor de calibración de caudal
Factores de calibración de
densidad
— Alimentación (interna o externa):
— Origen:
— Escalamiento (LRV, URV):
— Acción de fallo:
— Salida dual:
— Origen:
— Escalamiento (LRV, URV):
— Acción de fallo:
— Origen:
— Escalamiento (LRV, URV):
— Acción de fallo:
FCF (Calibración de caudal o Factor de calibración de caudal):
— D1:
— D2:
— K1:
— K2:
— TC:
— FD:
2.3 Requisitos de alimentación
La entrada autoconmutada CA/CC reconoce automáticamente la tensión del suministro
de energía:
• De 85 a 240 V CA, 6,5 vatios típico, 9 vatios máximo
• De 18 a 100 V CC, 6,5 vatios típico, 9 vatios máximo
Nota
Para la alimentación de CC:
• En los requerimientos de energía se asume que hay un solo transmisor por cable.
• La fuente de alimentación debe proporcionar durante el arranque un mínimo de 1,5
amperios de corriente a corto plazo por transmisor y la tensión no debe bajar por
debajo de 18 V CC.
Manual de instalación 11
Planificación Manual de instalación
Agosto 2020 MMI-20032997
• La longitud y el diámetro del conductor del cable de energía debe ser calculado para
que proporcione 18 V CC como mínimo en los terminales de energía, a una corriente
de carga de 0,7 amperios.
Fórmula de dimensionamiento de cables
M = 18 V + (R × L × 0,7 A)
• M: tensión del suministro de energía mínimo
• R: resistencia del cable
• L: longitud del cable (en Ω/ft)
Resistencia típica del cable de alimentación a 20,0 °C
Calibre del hilo Resistencia
14 AWG 0,0050 Ω/ft
16 AWG 0,0080 Ω/ft
18 AWG 0,0128 Ω/ft
20 AWG 0,0204 Ω/ft
2
2,5 mm
1,5 mm
1,0 mm
0,75 mm
0,50 mm
2
2
2
2
0,0136 Ω/m
0,0228 Ω/m
0,0340 Ω/m
0,0460 Ω/m
0,0680 Ω/m
2.3.1 Longitudes de cable máximas entre el sensor y el transmisor
La longitud máxima del cable entre el sensor y el transmisor que se instalan por separado
se determina según el tipo de cable.
Tipo de cable
Micro Motion, montaje remoto
de 4 hilos
Micro Motion, montaje remoto
de 9 hilos
Calibre del hilo Longitud máxima
No aplicable • 305 m sin aprobación Ex
• 152 m con sensores clase
IIC
• 305 m con sensores clase
IIB
No aplicable 18 m
Cable de 4 hilos suministrado
por el usuario
12 Transmisores Micro Motion 5700 Ethernet
V CC 0,326 mm² 91 m
V CC 0,518 mm² 152 m
V CC 0,823 mm² 305 m
RS-485 0,326 mm² o mayor 305 m
Manual de instalación Planificación
MMI-20032997 Agosto 2020
2.4 Transmisores 5700 en redes Ethernet
Puede instalar el transmisor 5700 en redes en estrella, anillo o serie usando cables
Ethernet blindados de grado industrial.
• Asegúrese de que cada cable tenga una longitud inferior a 99,97 m.
• Conecte el transmisor 5700 al sistema host con una LAN (red de área local) y no una
WAN (red de área amplia).
• Siga todas las prácticas recomendadas de seguridad para redes.
2.4.1 Topología de estrella
Los transmisores Ethernet 5700 pueden instalarse en una red en estrella.
Figura 2-1: Red en estrella de 5700
A. Controlador lógico programable (PLC)
B. 5700 con salida Ethernet
C. Conmutador Ethernet externo
2.4.2
Manual de instalación 13
Topología de anillo
Los transmisores Ethernet 5700 pueden instalarse en una red de anillo.
Planificaci
Agosto 2020 MMI-20032997
ón Manual de instalación
Figura 2-2: Red en anillo de 5700
2.4.3
A. Controlador lógico programable (PLC)
B. 5700 con salida Ethernet
Topología de conexión en serie
Los transmisores Ethernet 5700 pueden instalarse en una red en serie.
Figura 2-3: Red en serie de 5700
A. Controlador lógico programable (PLC)
B. 5700 con salida Ethernet
14 Transmisores Micro Motion 5700 Ethernet
Manual de instalación Montaje y cableado del sensor
MMI-20032997 Agosto 2020
3 Montaje y cableado del sensor
3.1 Montaje y cableado del sensor para transmisores de montaje integrado
No existen requerimientos de montaje adicionales para transmisores integrados, y no es
necesario conectar cableado entre el transmisor y el sensor.
3.2 Montaje de transmisores
Hay dos opciones de montaje de transmisores:
• Monte el transmisor a una pared o superficie plana.
• Monte el transmisor a un poste de instrumentos.
3.2.1
Montaje del transmisor en una pared o superficie plana
Requisitos previos
• Micro Motion recomienda elementos de fijación de M8x1,25 que puedan soportar el
entorno del proceso. Micro Motion no suministra pernos o tuercas como parte de la
oferta estándar (hay pernos y tuercas de propósito general disponibles en forma
opcional).
• Compruebe que la superficie esté plana y rígida, que no vibre ni se mueva
excesivamente.
• Confirme que tenga las herramientas necesarias y que el kit de montaje se envíe con el
transmisor.
Procedimiento
1. Conecte el soporte de montaje al transmisor y apriete los tornillos con un par de
entre 9,04 N m y 10,17 N m.
Manual de instalación 15
Montaje y cableado del sensor Manual de instalación
Agosto 2020 MMI-20032997
Figura 3-1: Soporte de montaje a transmisor de aluminio
Figura 3-2: Soporte de montaje a transmisor de acero inoxidable
2. Para instalaciones de montaje en pared, asegure el soporte de montaje a la
superficie preparada.
16 Transmisores Micro Motion 5700 Ethernet
Manual de instalación Montaje y cableado del sensor
MMI-20032997 Agosto 2020
Figura 3-3: Soporte de montaje en pared y dimensiones para un transmisor de
aluminio
A. 71 mm
B. 71 mm
Figura 3-4: Soporte de montaje en pared y dimensiones para un transmisor de
acero inoxidable
A. 190,8 mm
B. 93,2 mm
Manual de instalación 17
Loading...
