Priručnik za ugradnju
MMI-20066783, Rev CF
Ožujak, 2019.
Micro Motion® modeli 1700 i 2700
Priručnik za ugradnju
2
Poruke za sigurnost
Poruke za sigurnost nalaze se u cijelom ovom priručniku i služe za zaštitu osoblja i opreme. Pažljivo pročitajte svaku poruku za
sigurnost prije prelaska na sljedeći korak.
Ostali podaci
Kompletni podaci o proizvodu mogu se naći u listu s tehničkim podacima proizvoda. Podatke za rješavanje problema možete
pronaći u priručniku za konfiguraciju. Tehnički podaci i priručnici za proizvod dostupni su na web stranici Micro Motion na
www.emerson.com
Pravila za povrat
Prilikom vraćanja opreme, držite se postupaka koje propisuje Micro Motion. Ti postupci osigurat će pravnu sukladnost s državnim
transportnim agencijama i olakšat će osiguranje sigurnog radnog okruženja za zaposlenike tvrtke Micro Motion. Micro Motion
neće prihvatiti povrat opreme ako se ne držite postupaka koje propisuje Micro Motion.
Postupci za povrat i obrasci dostupni su na web stranici podrške na www.emerson.com ili telefonski u odjelu službe za pomoć
korisnicima tvrtke Micro Motion.
Služba za pomoć korisnicima Emerson Flow
E-pošta:
• Širom svijeta: flow.support@emerson.com
• Azija-Pacifik: APflow.support@emerson.com
Telefon:
Sjeverna i južna Amerika
Europa i bliski istok
Pacifička Azija
Sjedinjene
Američke Države
800-522-6277
Ujedinjeno
Kraljevstvo
0870 240 1978
Australija
800 158 727
Kanada
+1 303-527-5200
Nizozemska
+31 (0) 704 136 666
Novi Zeland
099 128 804
Meksiko
+41 (0) 41 7686 111
Francuska
0800 917 901
Indija
800 440 1468
Argentina
+54 11 4837 7000
Njemačka
0800 182 5347
Pakistan
888 550 2682
Brazil
+55 15 3413 8000
Italija
8008 77334
Kina
+86 21 2892 9000
Bliski i daleki istok
+41 (0) 41 7686 111
Japan
+81 3 5769 6803
Rusija/CIS
+7 495 995 9559
Južna Koreja
+82 2 3438 4600
Egipat
0800 000 0015
Singapur
+65 6 777 8211
Oman
800 70101
Tajland
001 800 441 6426
Katar
431 0044
Malezija
800 814 008
Kuvajt
663 299 01
Južna Afrika
800 991 390
Saudijska Arabija
800 844 9564
UAE
800 0444 0684
Priručnik za ugradnju
MMI-20066783
Sadržaj
Ožujak, 2019.
Priručnik za ugradnju
3
Sadržaj
Poglavlje 1 Prije početka rada ................................................................................................................ 5
1.1 Više o ovom dokumentu............................................................................................................ 5
1.2 Vezana dokumentacija .............................................................................................................. 5
Poglavlje 2 Planiranje ............................................................................................................................. 7
2.1 Dijelovi mjerača ......................................................................................................................... 7
2.2 Vrste ugradnje ........................................................................................................................... 7
2.3 Maksimalna duljina kabela između senzora i mjernog pretvornika .......................................... 11
2.4 Opcije izlaza ............................................................................................................................ 12
2.5 Električni priključci .................................................................................................................. 13
2.6 Ograničenja okoline ................................................................................................................. 13
2.7 Razvrstavanje opasnih područja ............................................................................................... 14
2.8 Zahtjevi za napajanje ............................................................................................................... 14
Poglavlje 3 Montaža ............................................................................................................................ 17
3.1 Montaža za integralne pogone ................................................................................................ 17
3.2 Orijentacija .............................................................................................................................. 17
3.3 Pristupačnost za održavanje .................................................................................................... 17
3.4 Opcije montaže ....................................................................................................................... 17
3.5 Zaokretanje mjernog pretvornika na senzoru (opcija).............................................................. 24
3.6 Zaokretanje korisničkog sučelja na mjernom pretvorniku (opcija) ........................................... 25
Poglavlje 4 Priprema vodiča ................................................................................................................. 27
4.1 Priprema 4-žilnog kabela ......................................................................................................... 27
4.2 Priprema 9-žilnog kabela ......................................................................................................... 29
Poglavlje 5 Spajanje mjernog pretvornika na senzor ........................................................................... 37
5.1 Spajanje mjernog pretvornika na senzor (4-žilno) .................................................................... 37
5.2 Spajanje mjernog pretvornika na RCP (4-žilno) ........................................................................ 38
5.3 Spajanje RCP na senzor s pomoću kabela sa zaštitnom izolacijom (9-žilni) ............................... 41
5.4 Spajanje RCP na senzor s pomoću kabela sa zaštitnim opletom ili oklopom (9-žilno) ............... 42
5.5 Priključci senzora i RCP/mjernog pretvornika ........................................................................... 46
Poglavlje 6 Uzemljenje......................................................................................................................... 49
6.1 Uzemljivanje dijelova mjerača ................................................................................................. 49
Poglavlje 7 Spajanje električnog napajanja .......................................................................................... 51
7.1 Spajanje električnog napajanja ................................................................................................ 51
Poglavlje 8 Spajanje U/I za mjerne pretvornike s analognim izlazima .................................................. 53
8.1 Osnovno analogno spajanje ..................................................................................................... 53
8.2 Spajanje HART/analognog jednog kruga .................................................................................. 53
8.3 RS-485 spajanje među pojedinim točkama .............................................................................. 55
8.4 HART spajanje s više izvoda ..................................................................................................... 55
Priručnik za ugradnju
MMI-20066783
4
Micro Motion modeli 1700 i 2700
Sadržaj
Ožujak, 2019.
Poglavlje 9 Spajanje U/I za mjerne pretvornike s samosigurnim izlazima ............................................ 57
9.1 Spajanje sigurnog područja mAO ............................................................................................. 57
9.2 Spajanje sigurnog područja HART/analognog jednog kruga .................................................... 59
9.3 Spajanje sigurnog područja HART s više izvoda ........................................................................ 60
9.4 Spajanje sigurnog područja FO/DO .......................................................................................... 61
9.5 Spajanje opasnog područja ...................................................................................................... 62
Poglavlje 10 Spajanje U/I za model mjernog pretvornika 2700 s konfigurirajućim ulazima/izlazima ..... 69
10.1 Konfiguracija kanala ................................................................................................................ 69
10.2 Spajanje mA/HART .................................................................................................................. 70
10.3 Spajanje izlaza za frekvenciju ................................................................................................... 72
10.4 Spajanje diskretnog izlaza ........................................................................................................ 76
10.5 Spajanje diskretnog ulaza ........................................................................................................ 80
Poglavlje 11 Spajanje U/I za mjerne pretvornike model 2700 s FOUNDATION fieldbus ili PROFIBUS-PA 81
11.1 Spajanje FOUNDATION fieldbus ............................................................................................... 81
11.2 Spajanje PROFIBUS-PA. ............................................................................................................ 82
Prije početka rada
Ožujak, 2019.
Priručnik za ugradnju
Priručnik za ugradnju
MMI-20066783
5
1 Prije početka rada
1.1 Više o ovom dokumentu
U ovom priručniku nalaze se informacije o planiranju, ugradnji, ožičenju i početnom
podešavanju mjernog pretvornika. Informacije o potpunoj konfiguraciji, održavanju,
rješavanju problema ili servisiranju mjernog pretvornika potražite u priručniku za
konfiguraciju i upotrebu.
Informacije u ovom dokumentu daju se pod pretpostavkom da korisnik razumije sljedeće:
• Osnovi koncepti i postupci za ugradnju, konfiguraciju i održavanje mjernog
pretvornika i senzora.
• Svi korporacijski, lokalni i državni standardi o sigurnosti i zahtjevi koji pomažu
u zaštiti od ozljeda i smrtnog slučaja
1.2 Vezana dokumentacija
Svu dokumentaciju o proizvodu možete naći na DVD disku s dokumentacijom koji je
isporučen s proizvodom ili na www.emerson.com.
Više informacija potražite u nekom do sljedećih dokumenata:
• Podaci o proizvodu za mjerne pretvornike s MVD tehnologijom iz serije 1000 i iz serije
2000 Micro Motion
• Dokumenti za model 1700
— Priručnik za konfiguraciju i rukovanje mjernog pretvornika modela 1700 s
analognim izlazom Micro Motion
— Priručnik za konfiguraciju i rukovanje mjernog pretvornika modela 1700 s
samosigurnim izlazima Micro Motion
• Dokumenti za model 2700
— Priručnik za konfiguraciju i rukovanje mjernog pretvornika modela 2700 s
analognim izlazom Micro Motion
— Priručnik za konfiguraciju i rukovanje mjernog pretvornika modela 2700 s
konfigurirajućim ulazom/izlazima Micro Motion
— Priručnik za konfiguraciju i rukovanje mjernog pretvornika modela 2700 s
samosigurnim izlazima Micro Motion
— Priručnik za konfiguraciju i rukovanje mjernim pretvornikom model 2700
FOUNDATION
™
Fieldbus
— Priručnik za konfiguraciju i rukovanje mjernog pretvornika modela 2700 s
PROFIBUS-PA Micro Motion
• Primjena Micro Motion mjernog pretvornika za potrošnju goriva, vodič za ugradnju i rad
• Priprema 9-žilnog kabela mjerača protoka Micro Motion i vodič za ugradnju
• Priručnik za poboljšanu primjenu mjerača gustoće Micro Motion
6
Micro Motion modeli 1700 i 2700
Prije početka rada
Ožujak, 2019.
Priručnik za ugradnju
MMI-20066783
• Priručnik za ugradnju senzora
Priručnik za ugradnju
7
Priručnik za ugradnju
MMI-20066783
Planiranje
Ožujak, 2019.
2 Planiranje
2.1 Dijelovi mjerača
Mjerač se sastoji od sljedećih dijelova:
• Mjerni pretvornik
• Senzor
• Osnovni procesor koji pruža dodatnu memoriju i funkcije za obradu
2.2 Vrste ugradnje
Mjerni pretvornik se naručuje i isporučuje za jednu od osam vrsta ugradnje. Peti znak
broja model mjernog pretvornika označava vrstu ugradnje.
Slika 2-1: Oznaka vrste ugradnje za mjerne pretvornike model 1700 i model 2700
Broj modela nalazi se na oznaci uređaja na bočnoj strani mjernog pretvornika.
Tablica 2-1: Vrste ugradnje za mjerne pretvornike model 1700 i model 2700
Kod modela
Opis R Udaljena ugradnja s 4 vodiča
I
Integralni
E
Udaljeni unaprijeđeni osnovni procesor (kućište od aluminija u boji) s
daljinskim mjernim pretvornikom
C
Udaljena ugradnja s 9 vodiča (kućište od aluminija u boji s integralnom
jezgrom)
B
Udaljeni osnovni procesor s daljinskim mjernim pretvornikom
M
Udaljena ugradnja s 4 vodiča (kućište od nehrđajućeg čelika)
P
Udaljena ugradnja s 9 vodiča (kućište od nehrđajućeg čelika)
H
(1)
Udaljena ugradnja s 4 vodila (kućište od aluminija u boji) za spajanje na
kompaktni mjerač gustoće (CDM), vilični mjerač gustoće (FDM), vilični
mjerač viskoziteta (FVM)
(1) Ova opcija dostupna je samo s mjernim pretvornikom model 2700 FOUNDATION Fieldbus
Priručnik za ugradnju
MMI-20066783
8
Micro Motion modeli 1700 i 2700
Planiranje
Ožujak, 2019.

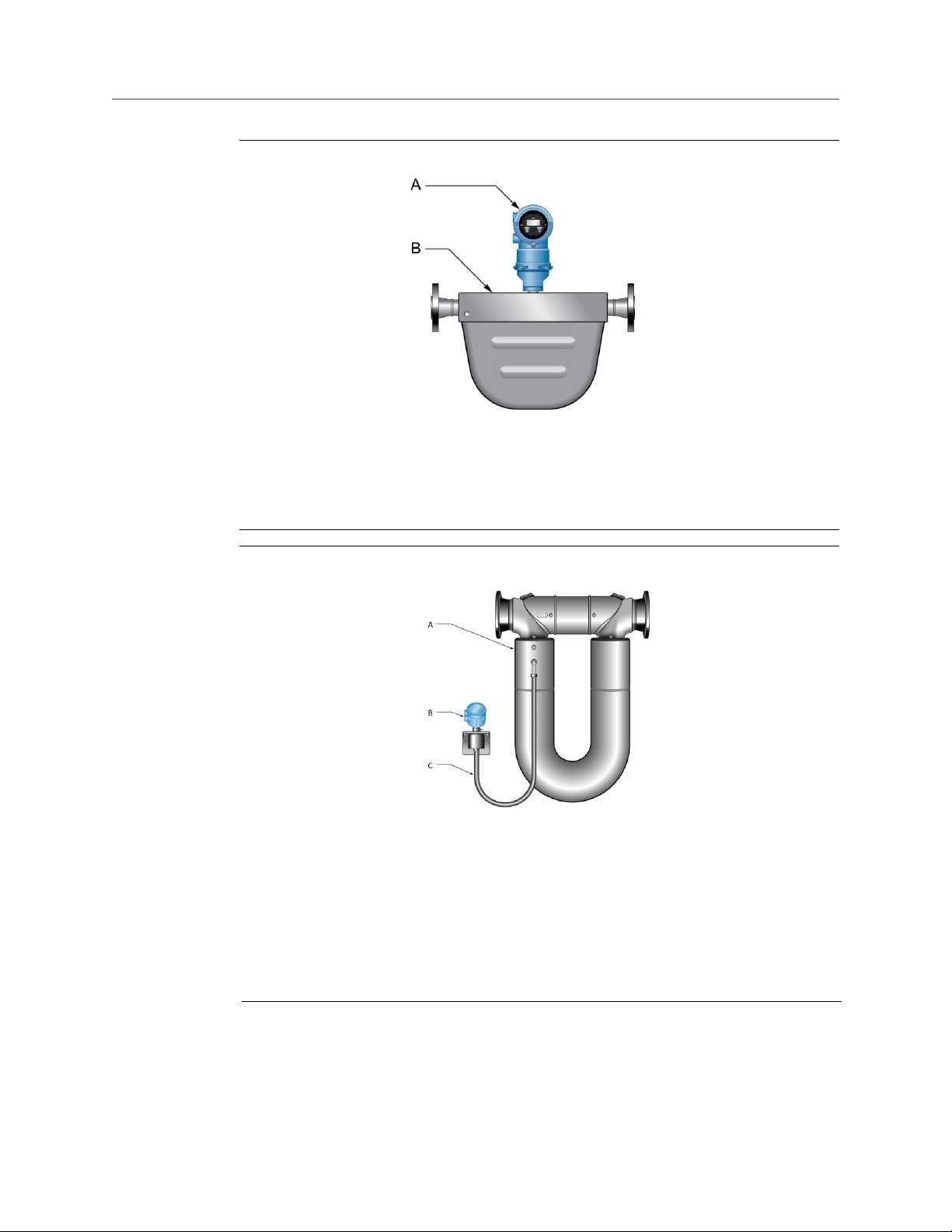

Slika 2-2: Integralna ugradnja (kod modela I)
Mjerni pretvornik je montiran neposredno na senzoru. Za integralne ugradnje nije
potrebna zasebna ugradnja mjernog pretvornika. Električno napajanje i U/I moraju
se na terenu spojiti na mjerni pretvornik.
A. Mjerni pretvornik
B. Senzor
Slika 2-3: Mjerači za visoke temperature s tvorničkim priključkom (kod modela I)
Mjerni pretvornik se otprema s fleksibilnim priključkom koji se ugrađuje u tvornici
između senzora i mjernog pretvornika. mjerne pretvornike se mora demontirati s
njegovog mjesta za otpremu (točkasto zavaren na kućište senzora) i zatim zasebno
montirati. Električno napajanje i U/I moraju se na terenu spojiti na mjerni pretvornik.
A. Senzor
B. Mjerni pretvornik ili osnovni procesor
C. Tvornički ugrađen fleksibilni priključak
Priručnik za ugradnju
MMI-20066783
Priručnik za ugradnju
9
Planiranje
Ožujak, 2019.
Slika 2-4: Udaljena ugradnja s 4 vodila za mjerače Coriolis (kod modela R ili M)
Mjerni pretvornik je montiran udaljeno od senzora. Priključak s 4 vodiča između
senzora i mjernog pretvornika mora se spojiti na terenu. Električno napajanje i U/I
moraju se na terenu spojiti na mjerni pretvornik.
A. Mjerni pretvornik
B. Priključak za 4 vodiča koji se spaja na terenu
C. Osnovni procesor
D. Senzor
Slika 2-5: Udaljena ugradnja s 4 vodiča za mjerače gustoće i viskoziteta (samo CDM,
FDM ili FVM s fieldbusom) (kod modela H)
Mjerni pretvornik se ugrađuje udaljeno od kompaktnog mjerača gustoće (CDM), viličnog
mjerača gustoće (FDM) ili viličnog mjerača viskoziteta (FVM) Priključak s 4 vodiča
između senzora i mjernog pretvornika mora se spojiti na terenu. Električno napajanje i
U/I moraju se na terenu spojiti na mjerni pretvornik.
A. Mjerni pretvornik
B. Priključak za 4 vodiča koji se spaja na terenu
C. Elektronika mjerača
Planiranje
Ožujak, 2019.
Priručnik za ugradnju
MMI-20066783
10
Micro Motion modeli 1700 i 2700
Slika 2-6: Udaljena ugradnja s 9 vodiča (kod modela P)
Mjerni pretvornik i osnovni procesor dolaze u jednoj jedinici koja se ugrađuje udaljeno
od senzora. Priključak s 9 vodiča između i mjernog pretvornika/osnovnog procesora i
senzora mora se spojiti na terenu. Električno napajanje i U/I moraju se na terenu spojiti
na mjerni pretvornik.
A. Mjerni pretvornik
B. Priključak za 9 vodiča koji se spaja na terenu
C. Spojna kutija
D. Senzor
Priručnik za ugradnju
MMI-20066783
Planiranje
Ožujak, 2019.
Priručnik za ugradnju
11

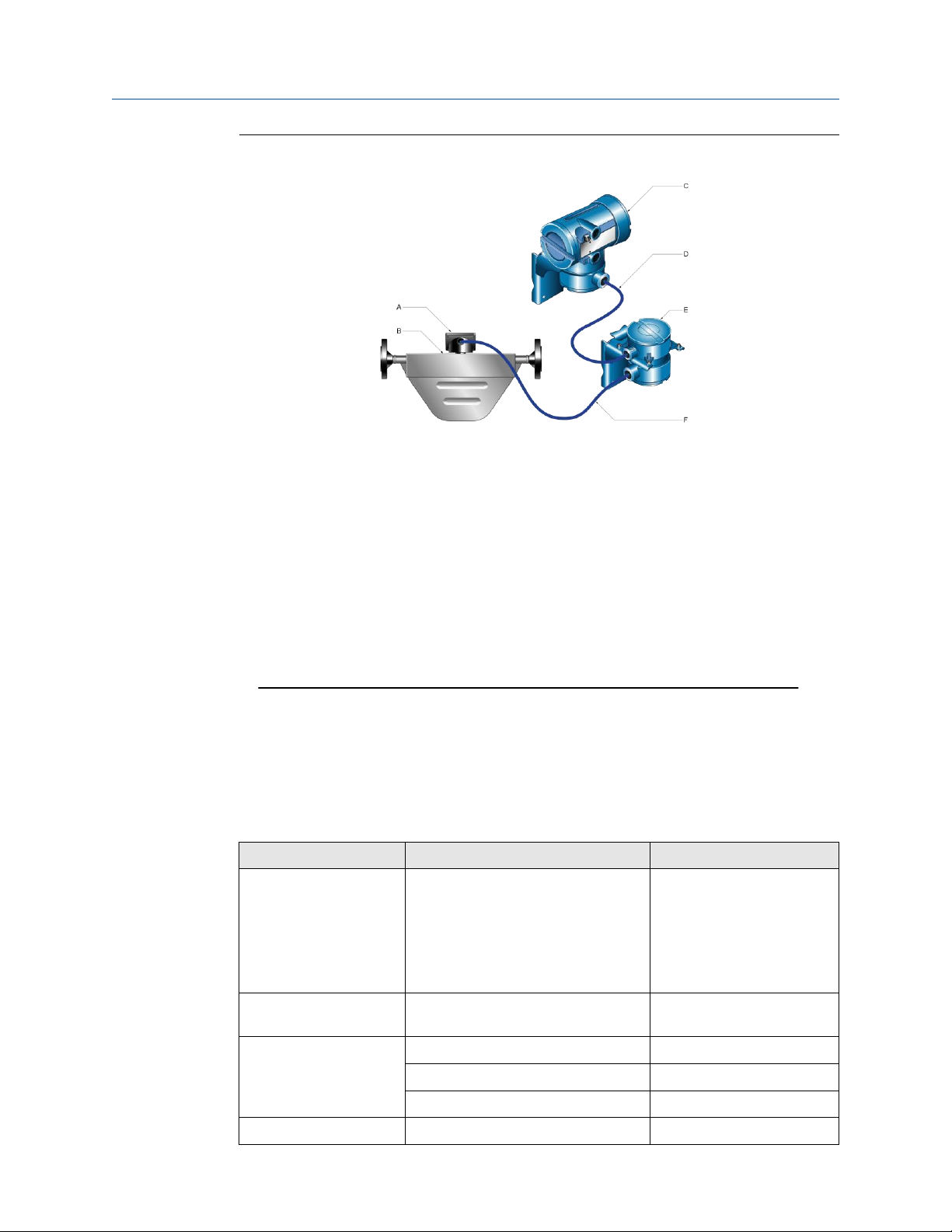

Slika 2-7: Ugradnja udaljenog osnovnog procesora s daljinskim senzorom (kod modela
B ili E)
Mjerni pretvornik, osnovni procesor i senzor montiraju se zasebno. Priključak s 4 vodiča
između mjernog pretvornika i osnovnog procesora mora se spojiti na terenu. Priključak s 9
vodiča između osnovnog procesora i senzora mora se spojiti na terenu. Električno napajanje i
U/I moraju se na terenu spojiti na mjerni pretvornik. Ta se konfiguracija ponekad naziva
dvostruki skok.
A. Spojna kutija
B. Senzor
C. Mjerni pretvornik
D. Priključak za 4 vodiča koji se spaja na terenu
E. Osnovni procesor
F. Priključak za 9 vodiča koji se spaja na terenu
2.3 Maksimalna duljina kabela između senzora i
mjernog pretvornika
Maksimalna duljina kabela između senzora i mjernog pretvornika koji se
montirani zasebno određena je vrstom kabela.
Vrsta kabela
Presjek vodiča
Maksimalna duljina
Udaljena montaža s 4
vodiča Micro Motion
Nije primjenjivo
• 1.000 ft (305 m) bez
Ex odobrenja
• 500 ft (152 m) s IIC
nazivnim senzorima
• 1.000 ft (305 m) s IIB
nazivnim senzorima
Udaljena montaža s 9
vodiča Micro Motion
Nije primjenjivo
60 ft (18 m)
4 vodiča koje osigurava
korisnik
VDC 22 AWG (0,326 mm²)
300 ft (91 m)
VDC 20 AWG (0,518 mm²)
500 ft (152 m)
VDC 18 AWG (0,823 mm²)
1.000 ft (305 m)
RS-485 22 AWG (0,326 mm²) ili veći
1.000 ft (305 m)
Planiranje
Ožujak, 2019.
Priručnik za ugradnju
MMI-20066783
12
Micro Motion modeli 1700 i 2700
2.4 Opcije izlaza
Mjerni pretvornik se naručuje i isporučuje za jednu od 10 opcija izlaza. Da biste
mogli propisno ugraditi mjerni pretvornik, morate znati opciju izlaza mjernog
pretvornika. Osmi znak broja modela mjernog pretvornika označava opciju izlaza.
Slika 2-8: Oznaka opcije izlaza za mjerne pretvornike model 1700 i model 2700
Broj modela nalazi se na oznaci uređaja na bočnoj strani mjernog pretvornika.
Tablica 2-2: Opcije izlaza za mjerne pretvornike model 1700
Slovo
Opis A Analogni izlazi – jedan za mA, jedan za frekvenciju, jedan za RS-485
D
Samosigurni analogni izlazi – jedan mA, jedna frekvencija
Tablica 2-3: Opcije izlaza za mjerne pretvornike model 2700
Slovo
Opis A Analogni izlazi – jedan za mA, jedan za frekvenciju, jedan za RS-485
B
U/I kanali za konfiguraciju (zadana konfiguracija za dva za mA i jedan za
frekvenciju)
C
U/I kanali za konfiguraciju (prilagođena konfiguracija)
D
Samosigurni analogni izlazi – dva za mA, jedan za frekvenciju
E
Samosiguran Foundation fieldbus H1 s blokovima za standardne funkcije
G
PROFIBUS-PA
N
Protupožarni Foundation fieldbus H1 s blokovima za standardne funkcije
2.
Bežični HART – jedan za mA, jedan za frekvenciju, jedan za RS-485
3.
Bežični HART – jedan za mA, dva za konfiguraciju U/I kanala
(prilagođena konfiguracija)
4.
Samosigurni bežični HART – dva za mA, jedan za frekvenciju
Priručnik za ugradnju
MMI-20066783
Planiranje
Ožujak, 2019.
Priručnik za ugradnju
13
2.5 Električni priključci
Tablica 2-4: Mjerni pretvornici model 1700 i model 2700
Vrsta priključka
Model 1700
Model 2700
Ulaz/izlaz
• Samosigurna verzija: dva
para priključaka za
spajanje izlaza mjernog
pretvornika
• Ne-samosigurni
analogni izlazi (opcija
izlaza A): tri para
priključaka za spajanje
izlaza mjernog
pretvornika
Tri para priključaka za spajanje U/I
mjernog pretvornika i komunikacije
Napajanje
• Na jedan par priključaka spaja se izmjenično ili istosmjerno napajanje
• Jedan unutarnji izdanak za vodič uzemljena električnog napajanja
Servisni ulaz
Dvije štipaljke za privremeni priključak na servisni ulaz
Napomena
• Na svaki vijčani priključak može se spojiti jedan ili dva kruta vodiča, 14 AWG (2,08
mm²) do 12 AWG (3,31 mm²) ili jedan ili dva fleksibilna vodiča, 22 AWG (0,326
mm²) do 14 AWG (2,08 mm²). Na svaki utični priključak može se spojiti fleksibilni
ili kruti vodič, 24 AWG (0,205 mm²) do 12 AWG (3,31 mm²).
• Na mjernim pretvornicima model 1700/2700 s ugrađenim osnovnim procesorom
(kod za montažu C), ne može se normalno pristupiti 4-žičnoj vezi između mjernog
pretvornika i osnovnog procesora.
2.6 Ograničenja okoline
Model 1700 i model 2700
Vrsta
Vrijednost
Ograničenja temperature
okoline
(1)
U radu:
-40 °F (-40,0 °C) do 140 °F (60,0 °C)
Skladištenje:
-40 °F (-40,0 °C) do 140 °F (60,0 °C)
Ograničenja za vlažnost
5 do 95% relativne vlažnosti, bez kondenzacije pri 140 °F
(60,0 °C)
Ograničenja za vibracije
Zadovoljava IEC 60068.2.6, ispitivanje izdržljivosti, 5 do 2000
Hz, 50 ciklusa ispitivanja 1,0 g
Podaci za kućište
NEMA 4X (IP66/67/69(K))
(2)
(1) Reagiranje zaslona može se usporiti i njegovo očitavanje može postati otežano ispod -4 °F (-20,0 °C).
Iznad 131 °F (55,0 °C), moguća je pojava zatamnjenja na zaslonu.
(2) Stupanj mehaničke zaštite IP69K NEN-ISO 20653:2013 i IP69 kada se koristi standard IEC/EN 60529.
Planiranje
Ožujak, 2019.
Priručnik za ugradnju
MMI-20066783
14
Micro Motion modeli 1700 i 2700
2.7 Razvrstavanje opasnih područja
Ako mjerni pretvornik planirate ugraditi u opasnom području:
• Provjerite da mjerni pretvornik im odobrenje za odgovarajuće područje opasnosti. Na
svakom mjernom pretvorniku pričvršćena je oznaka odobrenja za područje opasnosti.
• Pazite da svi kabeli koji se upotrebljavaju između mjernog pretvornika i senzora
zadovoljavaju zahtjeve za područje opasnosti.
2.8 Zahtjevi za napajanje
Izmjenično/istosmjerno napajanje s automatskim prebacivanjem automatski prepoznaje
napon napajanja
• 85 do 265 VAC, 50/60 Hz, 6 vata tipično, 11 vata maksimalno
• 18 do 100 VDC, 6 vata tipično, 11 vata maksimalno
• Sukladno s direktivom za niskonaponske uređaje 2006/95/EZ prema EN 61010-1 (IEC
61010-1) s dopunom 2 i s kategorijom ugradnje II (prenapon), stupnjem zagađenja 2
Napomena
Za istosmjerno napajanje:
• Zahtjevi za napajanje pretpostavljaju jedan mjerni pretvornik po kabelu.
• Pri pokretanju, izvor napajanja mora osigurati kratkotrajnu struju od najmanje 1,5 ampera
po mjernom pretvorniku.
• Duljina i promjer vodiča kabela za napajanje moraju biti tako određeni da osiguraju
minimalno 18 VDC na priključcima za napajanje pri struji tereta od 0,5 ampera.
M: Minimalni napon napajanja
R: Otpor kabela
L: Duljina kabela
M
= 18
V
+
R
×
L
× 0,5
A
Priručnik za ugradnju
MMI-20066783
Priručnik za ugradnju
15
Planiranje
Ožujak, 2019.
Tablica 2-5: Otpor tipičnog kabela pri 68 °F (20,0 °C)
Presjek vodiča
Otpor
14 AWG
0,0050 Ω/ft
16 AWG
0,0080 Ω/ft
18 AWG
0,0128 Ω/ft
20 AWG
0,0204 Ω/ft
2,5 mm2
0,0136 Ω/m
1,5 mm2
0,0228 Ω/m
1,0 mm2
0,0340 Ω/m
0,75 mm2
0,0460 Ω/m
0,50 mm2
0,0680 Ω/m
16
Micro Motion modeli 1700 i 2700
Planiranje
Ožujak, 2019.
Priručnik za ugradnju
MMI-20066783
Priručnik za ugradnju
MMI-20066783
Montaža
Ožujak, 2019.
Priručnik za ugradnju
17
3 Montaža
3.1 Montaža za integralne pogone
Nema zasebnih zahtjeva za montažu integralnih mjernog pretvornika.
3.2 Orijentacija
Mjerni pretvornik možete montirati u bilo kojoj orijentaciji sve dok otvori kanala nisu
okrenuti prema gore.
OPREZ
Kod gore okrenutih otvora na kanalu postoji rizik da kondenzirana vlaga uđe u kućište
mjernog pretvornika, a to može oštetiti mjerni pretvornik.
3.3 Pristupačnost za održavanje
Mjerni pretvornik montirajte na mjestu i s orijentacijom koji zadovoljavaju sljedeće uvjete:
• Oko mjernog pretvornika ima dovoljno mjesta za otvaranje poklopca kućišta
mjernog pretvornika. Micro Motion preporučuje slobodan prostor od 8 inča (203
mm) – 10 inča (254 mm) na stražnjoj strani mjernog pretvornika.
• Ima dovoljno mjesta za ugradnju ožičenja na mjerni pretvornik.
3.4 Opcije montaže
Za montažu mjernog pretvornika dostupne su dvije opcije:
• Montaža mjernog pretvornika na zid ili na ravnu površinu.
• Montaža mjernog pretvornika na stup mjerača.
3.4.1
Montaža mjernog pretvornika na zid
Preduvjeti
• Upotrijebite dva U-vijka od 0,31 inča (7,9 mm) za cijev promjera 2 inča (51 mm) i
četiri odgovarajuće matice koji mogu podnijeti procesno okruženje. Odgovarajući
vijci i matice isporučuju se s mjernim pretvornicima za udaljenu montažu u
kompletu za otpremu. Komplet za montažu na cijev može se naručiti kao dio broja
dijela za 1700/2000.
• Pazite da površina bude ravna i kruta, da ne vibrira i da se ne pomiče previše.
• Provjerite da imate potreban alat i komplet za montažu koji se isporučuje s
mjernim pretvornikom.
Montaža
Ožujak, 2019.
Priručnik za ugradnju
MMI-20066783
18
Micro Motion modeli 1700 i 2700
Postupak
1. Ako želite, promijenite orijentaciju mjernog pretvornika na nosaču za montažu.
a) Uklonite završni poklopac spoja sa spojnog kućišta.
b) Otpustite svaki od četiri vijka s lećastom glavom 0,16 inča (4,1 mm).
c) Zaokrenite nosač tako da mjerni pretvornik bude orijentiran prema želji.
d) Zategnite vijke s lećastom glavom momentom od 30 in lbf (3,39 Nm) do
38 in lbf (4,29 Nm).
e) Vratite završni poklopac spoja.
Slika 3-1: Dijelovi 4-žičnog mjernog pretvornika s udaljenom montažom
(aluminijsko kućište)
A. Mjerni pretvornik
B. Montažni nosač
C. Vijci s lećastom glavom
D. Završni poklopac
Priručnik za ugradnju
MMI-20066783
Montaža
Ožujak, 2019.
Priručnik za ugradnju
19
Slika 3-2: Dijelovi 4-žičnog mjernog pretvornika s udaljenom montažom (kućište
od nehrđajućeg čelika)
A. Mjerni pretvornik
B. Montažni nosač
C. Vijci s lećastom glavom
D. Završni poklopac
Montaža
Ožujak, 2019.
Priručnik za ugradnju
MMI-20066783
20
Micro Motion modeli 1700 i 2700
Slika 3-3: Dijelovi 9-žičnog mjernog pretvornika s udaljenom montažom
A. Mjerni pretvornik
B. Vijci s lećastom glavom
C. Montažni nosač
2. Montažni nosač pričvrstite na zid.
3.4.2
Montaža mjernog pretvornika na stup instrumenta
Preduvjeti
• Upotrijebite dva U-vijka od 0,3125 inča (8 mm) za cijev promjera 2 inča (51 mm) i
četiri odgovarajuće matice koji mogu podnijeti procesno okruženje. Micro Motion
ne isporučuje U-vijke ili matice (odgovarajući vijci i matice dostupni su kao opcija).
• Pazite da se stup instrumenta pruža barem 12 inča (305 mm) od krutog podnožja i
da mu promjer nije veći od 2 inča (51 mm).
Postupak
1. Ako želite, promijenite orijentaciju mjernog pretvornika na nosaču za montažu.
a) Kod 4-žičnog mjernog pretvornika s udaljenom montažom uklonite
završni poklopac spoja sa spojnog kućišta.
b) Otpustite svaki od četiri vijka s lećastom glavom 0,16 inča (4,1 mm).
c) Zaokrenite nosač tako da mjerni pretvornik bude orijentiran prema želji.
d) Zategnite vijke s lećastom glavom momentom od 30 in lbf (3,39 Nm) do
38 in lbf (4,29 Nm).
e) Ako je moguće, vratite završni poklopac spoja.
Priručnik za ugradnju
MMI-20066783
Montaža
Ožujak, 2019.
Priručnik za ugradnju
21
Slika 3-4: Dijelovi 4-žičnog mjernog pretvornika s udaljenom montažom
(aluminijsko kućište)
A. Mjerni pretvornik
B. Montažni nosač
C. Vijci s lećastom glavom
D. Završni poklopac
Montaža
Ožujak, 2019.
Priručnik za ugradnju
MMI-20066783
22
Micro Motion modeli 1700 i 2700
Slika 3-5: Dijelovi 4-žičnog mjernog pretvornika s udaljenom montažom (kućište
od nehrđajućeg čelika)
A. Mjerni pretvornik
B. Montažni nosač
C. Vijci s lećastom glavom
D. Završni poklopac
Priručnik za ugradnju
MMI-20066783
Montaža
Ožujak, 2019.
Priručnik za ugradnju
23
Slika 3-6: Dijelovi 9-žičnog mjernog pretvornika s udaljenom montažom
A. Mjerni pretvornik i integralna jezgra
B. Vijci s lećastom glavom
C. Montažni nosač
2. Montažni nosač pričvrstite na stup instrumenta.
Montaža
Ožujak, 2019.
Priručnik za ugradnju
MMI-20066783
24
Micro Motion modeli 1700 i 2700
3.5 Zaokretanje mjernog pretvornika na senzoru
(opcija)
Kod integralnih ugradnji, mjerni pretvornik na senzoru možete zaokrenuti za 360º
u koracima po 90º.
Slika 3-7: Dijelovi integralnog mjernog pretvornika
A. Mjerni pretvornik
B. Prijelazni prsten
C. Vijci s lećastom glavom
D. Senzor
Postupak
1. Otpustite sve vijke s lećastom glavom od 0,16 inča (4,1 mm) kojima je mjerni
pretvornik pričvršćen na postolje.
2. Mjerni pretvornik zaokrenite ulijevo tako da vijci s lećastom glavom budu u
otključanom položaju.
3. Pažljivo podignite mjerni pretvornik ravno prema gore, odvajajući ga vijaka s
lećastom glavom.
Važno
Nemojte odvojiti ni oštetiti vodiče kojima je mjerni pretvornik povezan s osnovnim
procesorom.
4. Zaokrenite mjerni pretvornik u željenu orijentaciju.
Važno
Pazite da ne ukliještite i ne napregnete vodiče.
Utori na prijelaznom prstenu moraju se poravnati s vijcima s lećastom glavom.
5. Pažljivo spustite mjerni pretvornik na postolje i umetnite vijke s lećastom glavom u
utore.
Priručnik za ugradnju
MMI-20066783
Montaža
Ožujak, 2019.
Priručnik za ugradnju
25
6. Mjerni pretvornik zaokrenite udesno tako da vijci s lećastom glavom budu u
zaključanom položaju.
7. Zategnite vijke s lećastom glavom momentom od 1,70 ft lbf (2 Nm) do 2,51 ft lbf
(3 Nm).
3.6 Zaokretanje korisničkog sučelja na mjernom
pretvorniku (opcija)
Korisničko sučelje na elektroničkom modulu mjernog pretvornika može se zaokrenuti
ta 90º ili 180° u odnosu na originalni položaj.
Slika 3-8: Dijelovi zaslona
A. Kućište mjernog pretvornika
B. Podmaska
C. Modul zaslona
D. Vijci zaslona
E. Stezač završnog poklopca
F. Vijak s lećastom glavom
G. Pokrov zaslona
Napomene
• Kada koristite taktilne gumbe, morate prekriti krug promjera od barem 0,31 inča
(7,9 mm) iznad taktilnog gumba: upotreba palca mogla bi biti učinkovitija jer on
ima veću površinu.
• Kada se ukloni poklopac kućišta, taktilni gumbi neće raditi.
Postupak
1. Isključite napajanje jedinice.
2. Uklonite stezač završnog poklopca tako da uklonite vijak s lećastom glavom.
3. Okrenite poklopac zaslona ulijevo da ga uklonite s glavnog kućišta.
Montaža
Ožujak, 2019.
Priručnik za ugradnju
MMI-20066783
26
Micro Motion modeli 1700 i 2700
4. Pažljivo otpustite (i po potrebi uklonite) poludržeće vijke zaslona dok držite
modul zaslona na njegovom mjestu.
5. Pažljivo izvucite modul zaslona iz glavnog kućišta tako da se iglični kontakti
podmaske odvoje od modula zaslona.
Napomena
Ako se kontakti zaslona izvuku iz sloga ploče zajedno sa modulom zaslona,
uklonite kontakte i vratite ih natrag.
6. Zaokrenite modul zaslona u željeni položaj.
7. Utaknite kontakte podmaske u rupe za kontakte na modulu zaslona kako biste
zaslon učvrstili u novom položaju.
8. Ako ste uklonili vijke zaslona, vratite ih u odgovarajuće rupe na podmaski
utaknite i stegnite.
9. Stavite poklopac zaslona na glavno kućište.
10. Okrećite poklopac zaslon udesno dok se ne zategne.
11. Vratite stezač završnog poklopca tako da vratite vijak s lećastom glavom i
zategnete ga.
12. Vratite napajanje mjernog pretvornika.
Loading...
