設置説明書

20002359, Rev BD

2020 年 10 月

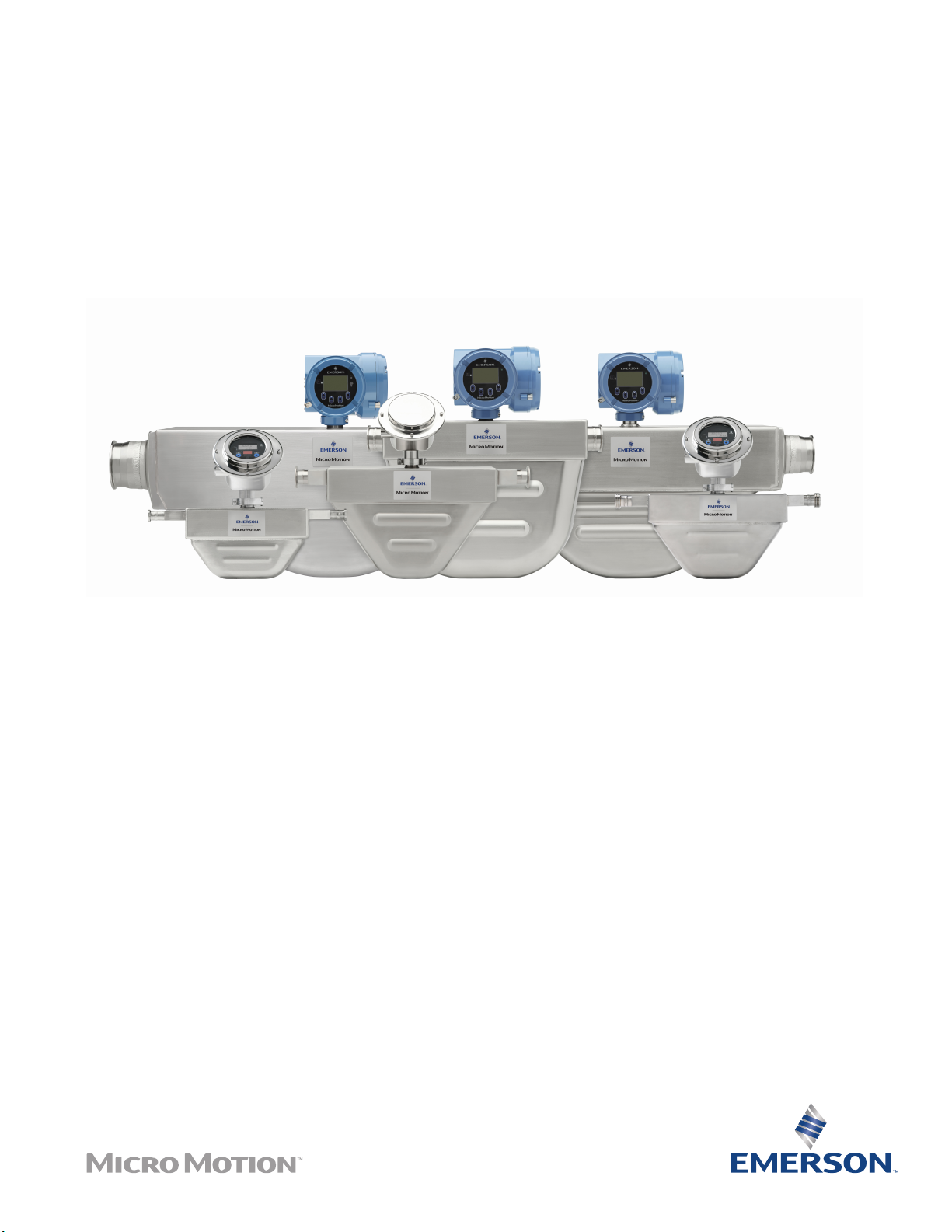

Micro Motion™ H シリーズ ハイジェニックコ
リオリ流量/密度センサ

安全上の注意事項

本マニュアル全体を通じて、人員や機器を保護するための安全上の注意事項を示します。次の手順に進む前に、安全上の各注
意事項をよくお読みください。

安全および各種認定についての情報

欧州指令に適合するには、Micro Motion 製品を本説明書に従って正しく取り付ける必要があります。本製品に適用される欧州
指令については、EU 適合宣言を参照してください。適用されるすべての欧州指令と EU 適合宣言の関連書類、ATEX 設置図面
と説明については www.emerson.com にアクセスして入手するか、弊社カスタマケアセンターへお問い合わせください。

圧力容器指令に適用される機器に添付されている情報は、www.emerson.com から入手できます。

欧州における危険場所での取り付けについては、該当する国や地域の規定が当てはまらない場合は EN 60079-14 のガイドライ
ンに従ってください。

その他の情報

製品仕様の詳細については、製品仕様書を参照してください。トラブルシューティングについては、設定に関する取扱説明書
を参照してください。製品仕様書と取扱説明書については、弊社ウェブサイト www.emerson.com をご覧ください。

返品について

弊社では製品の返品手続きが定められております。これは、弊社従業員の作業環境の安全性を維持する上で重要な要件となっ
ております。マイクロモーションが指定する手順に従わない場合、返品を受け付けることはできません。

返品手続きの詳細については、弊社ウェブサイト（www.emerson.com） をご覧いただくか、弊社カスタマサービス部門まで
お電話でご連絡ください。

エマソン流量計カスタマーサービス

E メール：

• 世界共通：[e-mail]

• アジア太平洋地域：[e-mail]

電話：

南北アメリカ

合衆国

カナダ

メキシコ

アルゼンチン

ブラジル

チリ

ペルー

800-522-6277

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

欧州および中東 アジア太平洋地域

英国およびアイル
ランド

オランダ

フランス

ドイツ

イタリア

中央・東ヨーロッ
パ

ロシア/CIS

エジプト

オマーン

カタール

クウェート

南アフリカ

サウジアラビア

アラブ首長国連邦

0870 240 1978

[phone]
666

[phone]
901

0800 182 5347

[phone]

[phone]
111

[phone]

0800 000 0015

800 70101

431 0044

663 299 01

800 991 390

800 844 9564

800 0444 0684

オーストラリア

ニュージーランド

インド

パキスタン

中国

日本

韓国

シンガポール

タイ

マレーシア

800 158 727

099 128 804

800 440 1468

888 550 2682

[phone]

[phone]

[phone]

[phone]

001 800 441 6426

800 814 008

2

設置説明書 目次

20002359 2020 年 10 月

目次

第 1 章 ご使用の前に..............................................................................................................5

1.1 本説明書について.......................................................................................................................5

1.2 危険に関するメッセージ............................................................................................................5

1.3 関連資料......................................................................................................................................6

第 2 章 計画........................................................................................................................... 7

2.1 設置チェックリスト................................................................................................................... 7

2.2 ベストプラクティス................................................................................................................... 8

2.3 温度の制限..................................................................................................................................8

2.4 衛生的な使用方法とセルフドレインの使用方法に関する推奨事項.......................................... 9

第 3 章 取り付け...................................................................................................................11

3.1 センサの取付け.........................................................................................................................11

3.2 エクステンダ付きの電子部の取付け........................................................................................11

第 4 章 トランスミッタの出力と I/O 配線..............................................................................15

4.1 配線オプション.........................................................................................................................15

4.2 4 線ケーブルの接続.................................................................................................................. 15

4.3 9 線ケーブルの接続 ................................................................................................................. 19

第 5 章 接地......................................................................................................................... 21

第 6 章 補足情報...................................................................................................................23

6.1 センサケースのパージ手順 ......................................................................................................23

6.2 圧力逃がし部............................................................................................................................ 24

設置説明書

3

目次 設置説明書

2020 年 10 月 20002359

4 Micro Motion H

シリーズ

設置説明書 ご使用の前に

20002359 2020 年 10 月

1

1.1

1.2

ご使用の前に

本説明書について

本説明書では、H シリーズ センサの計画、取付け、配線、および接地について説明しま
す。

本説明書の内容は、ユーザが基本的なトランスミッタとセンサの設置、設定、および保
守の概念と手順を理解していることが前提です。

危険に関するメッセージ

このドキュメントでは、ANSI 標準 Z535.6-2011（R2017）を基に、危険に関するメッセ
ージに対し次の基準を使用します。

危険

危険な状況を回避しない場合、重大なケガまたは死亡事故が発生します。

警告

危険な状況を回避しない場合、重大なケガまたは死亡事故が発生する可能性がありま
す。

注意

危険な状況を回避しない場合、軽度または中程度のケガが発生するか、発生する可能性
があります。

通知

状況を回避しない場合、データ損失、物的損害、ハードウェアの損傷、またはソフトウ
ェアの損傷が発生する可能性があります。人身事故が生じる確たるリスクはありませ
ん。

物理的アクセス

通知

許可されていない人員の場合、エンドユーザーの危機に重大な損傷を引き起こしたり、
誤まった設定を行ったりする可能性があります。意図的または偶発的なあらゆる不正
使用から保護してください。

物理的なセキュリティは、どのセキュリティ計画にとっても重要な部分であり、システ
ムを保護する上で必要不可欠です。ユーザーの資産を保護するために、物理的アクセス
を制限してください。これは、施設内で使われるすべてのシステムが対象です。

設置説明書

5

ご使用の前に 設置説明書

2020 年 10 月 20002359

1.3

関連資料

製品に関する全資料は、製品に付属の製品資料 DVD または www.emerson.com で入手
できます。

詳細については、以下の資料のいずれかを参照してください。

• センサに同梱されている防爆認定に関する文書。この文書は弊社ウェブサイト

（www.emerson.com/flowmeasurement）でご覧いただけます。

• Micro Motion H

タシート

• Micro Motion 9

• トランスミッタの設置、設定、使用に関するガイド

シリーズ・ハイジェニック・コリオリ流量計・密度計プロダクトデー

線流量計ケーブル準備および取付けマニュアル

6 Micro Motion H

シリーズ

設置説明書 計画

20002359 2020 年 10 月

2

2.1

計画

設置チェックリスト

□ メータの取付け環境が、認定タグに記載されている危険場所要件に適合しているか

確認してください。

警告

認定に準拠しない場合、爆発してケガまたは死亡事故が生じるおそれがあります。

□ 使用環境の周囲温度とプロセス温度が流量計の仕様範囲内であることを確認してく

ださい。

□ 一体型トランスミッタの場合、センサとトランスミッタ間の配線は不要です。信号

および電源の配線についてはトランスミッタ説明書の配線手順に従ってください。

□ トランスミッタが別置型の場合は、まず本説明書の手順の通りにセンサとトランス

ミッタ間の配線を行い、次にトランスミッタの説明書に従って電源ならびに信号の
配線を行ってください。

表 2-1 : 最大ケーブル長

ケーブルの種類 トランスミッタ 最大長

Micro Motion
4 線ケーブル

すべての 4 線 MVD トランス
ミッタ

305 m、非防爆
152 m、IIC 定格センサ搭載
305 m 、IIB 定格センサ搭載

設置説明書

表 2-2 : ユーザ手配 4 線ケーブルの最大長

ワイヤの機能 ワイヤサイズ 最大長

電源（VDC）

信号（RS-485） 0.326 mm² 以上

0.326 mm² 91 m

0.518 mm² 152 m

0.823 mm² 305 m

305 m

□ 最適な性能を得るため、センサを推奨方向に取り付けてください。センサチューブ

がプロセス流体で満管状態であれば、センサはどの方向に取り付けても正常に作動
します。

7

計画

2020 年 10 月 20002359

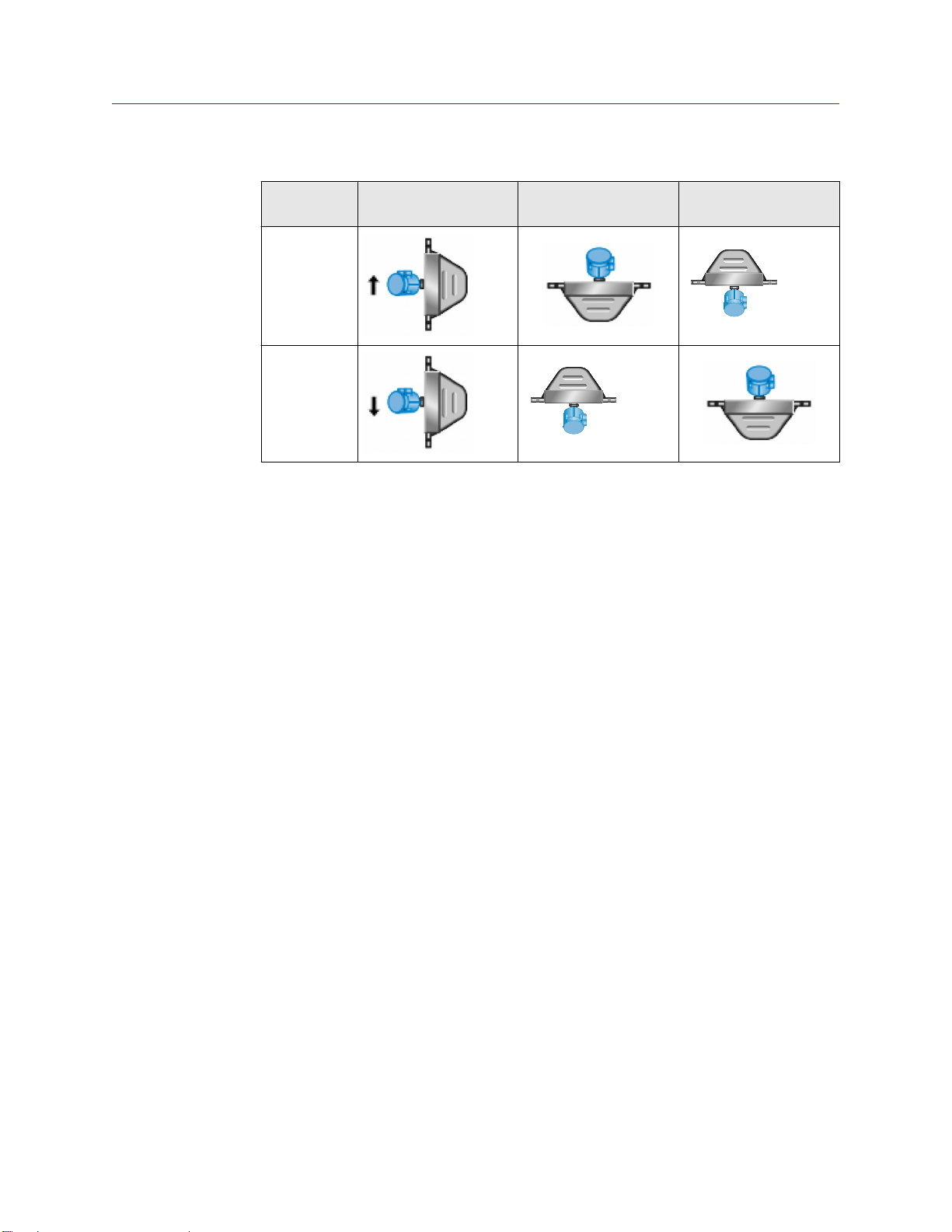

表 2-3 : センサの推奨方向

上記に代わる適切な向

処理 推奨される向き

流体とスラリ
ー

気体

(1)

横向きに設置する場合にドレン機能が必要なケースでは、加圧ガスによる強制排出
を利用することをお勧めします。

第二に推奨する向き

(1)

き

(1)

設置説明書

2.2

2.3

□ センサケースについている流れ方向矢印が実際のプロセスの流れ方向と一致するよ

う流量計を取り付けてください（流れ方向はソフトウェアでも選択できます）。

ベストプラクティス

センサの性能を最大限に生かしていただくために、センサを取り付ける際には以下に
従ってください。

• Micro Motion 製センサには直管長についての要件はありません。センサの上流側お

よび下流側の配管に直管長を設ける必要はありません。

• センサが垂直配管に取付けられている場合は、液体およびスラリーはセンサを通し

て上向きに流れるようにしてください。ガスは下向きに流れるようにしてくださ
い。

• センサチューブを流体で満管の状態に保ってください。

• センサを通る流れを停止させるためにバルブを使用する場合、バルブはセンサより

下流側に設置します。

• センサには外部の支えは必要ありません。センサは取付け方向にかかわりなくフラ

ンジで支えられています。

温度の制限

センサは、温度範囲グラフに表示されたプロセスおよび周囲温度範囲で使用できます。
温度範囲グラフは、電子部品オプションを選択するための一般的な指針としてご利用く
ださい。お客様のプロセス条件が灰色の範囲に近い場合は、弊社カスタマーサービスに
お問い合わせください。
