Installatiehandleiding

P/N 20002590, Rev. B
Mei 2006

Micro Motion

®

CNG050 sensoren

Installatiehandleiding

Voordat u begint

Voordat u begint

Deze handleiding beschrijft de installatie van een Micro Motion® CNG050 sensor. Deze handleiding bevat de
volgende informatie:

Installatiestappen

Kiezen van de montagelocatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pagina 3

Montagestand van de sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pagina 6

Montage van de sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pagina 7

Bedrading . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pagina 8

Aarding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pagina 12

Aanvullende informatie

Retourneringsbeleid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pagina 13

Klantenservice

Bel voor technische assistentie met de afdeling klantenservice van Micro Motion:

• In de V.S., tel. [phone]-MASS (1-800-522-6277)

• In Canada en Latijns-Amerika, tel [phone]

• In Azië, tel. [phone]

• In het Verenigd koninkrijk, tel. 0870 - 240 1978 (kosteloos)

• Buiten het Verenigd Koninkrijk, tel. [phone] (Nederland)

Storingzoeken

Raadpleeg de handleiding van de transmitter voor hulp bij het zoeken naar storingen.

Specificaties

De volledige productspecificaties zijn te vinden in het CNG050 productspecificatieblad (Product data sheet),
dat verkrijgbaar is via de Micro Motion website op www.micromotion.com.

Definities

De term MVD

™

transmitter heeft betrekking op de volgende transmittermodellen:

• Modellen 1500, 1700, 2500 en 2700

• Model 3500 en 3700 met sensorinterface code 5 of 6

©2006, Micro Motion, Inc. Alle rechten voorbehouden. ELITE, ProLink en het Micro Motion-logo zijn gedeponeerde handelsmerken
van Micro Motion, Inc., Boulder, CO, VS. MVD en MVD Direct Connect zijn handelsmerken van Micro Motion, Inc., Boulder,
Colorado. Het Emerson-logo is een handelsmerk van Emerson Electric Co. Alle andere handelsmerken zijn eigendom van hun
respectieve eigenaren.

Installatiehandleiding 1

Voordat u begint

Installatie in Europa

Dit Micro Motion product voldoet aan alle van toepassing zijnde Europese richtlijnen indien het op de juiste
wijze, volgens de instructies in deze handleiding, wordt geïnstalleerd. In de EU-verklaring van overeenstemming
staat vermeld welke richtlijnen van toepassing zijn op dit product.

De EU-verklaring van overeenstemming, met alle van toepassing zijnde Europese richtlijnen plus de
volledige Tekeningen en instructies voor installatie volgens ATEX, zijn verkrijgbaar via internet op
www.micromotion.com/atex of via de klantenservice van uw plaatselijke Micro Motion vestiging.

Opties voor installatie

De CNG050 sensor maakt deel uit van een Coriolis flowmeter. Het andere deel van de flowmeter is een
transmitter. CNG050 sensors zijn verkrijgbaar met de volgende elektronische aansluitingen:

• Een integrale kernprocessor voor aansluiting naar een op afstand gemonteerde 4-aderige transmitter
of door de gebruiker te leveren host (zie Afbeelding 1).

• Een integraal gemonteerde transmitter model 1700 of 2700 (zie Afbeelding 2).

Afbeelding 1 CNG050 sensor met kernprocessor

goedkeuringslabel

procesaansluiting

kernprocessorbehuizing

plaatje met kalibratie
en drukafvoer

stroomrichtingpijl

2 Micro Motion® CNG050 sensoren

Kiezen van de montagelocatie

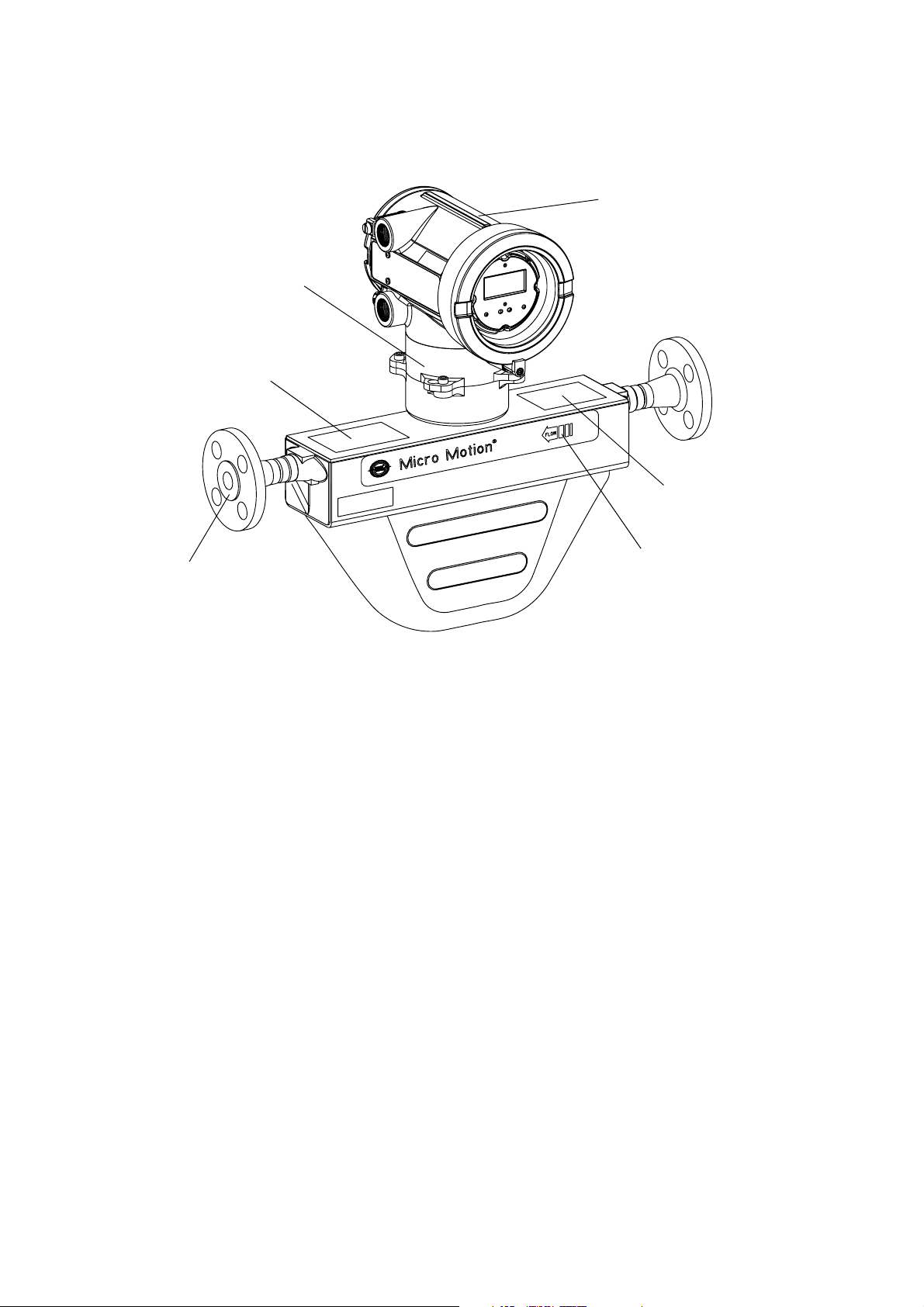

Afbeelding 2 CNG050 sensor met integraal gemonteerde trasmitter, model 1700/2700

model 1700 of 2700 transmitter

kernprocessorbehuizing

goedkeuringslabel

plaatje met kalibratie
en drukafvoer

stroomrichtingpijl

procesaansluiting

Stap 1 Kiezen van de montagelocatie

Kies een locatie voor de sensor op basis van de eisen die zijn omschreven in dit hoofdstuk. De volgende
algemene richtlijnen kunnen u helpen bij het kiezen van een geschikte locatie voor de sensor.

• U moet de vloeistof- of gasstroom door de sensor kunnen stilzetten, om de nulstellingsprocedure te
kunnen uitvoeren.

• Voor een optimale werking moet de sensor met procesvloeistof gevuld blijven.

• De omgeving waarin de sensor wordt geïnstalleerd, moet beantwoorden aan de classificatie aangegeven
op het goedkeuringslabel (zie afbeeldingen 1 en 2).

Installatie in explosiegevaarlijke omgevingen

Controleer of de explosiegevaarlijke omgeving die is aangegeven op het goedkeuringslabel op de sensor
overeenstemt met de omgeving waarin de sensor wordt geïnstalleerd. (Zie afbeeldingen 1 en 2.) Raadpleeg de
van toepassing zijnde documentatie van Micro Motion over installatie in een omgeving waar intrinsieke
veiligheid vereist is. Deze documentatie wordt meegeleverd met de sensor of is verkrijgbaar via de Micro Motion
website op www.micromotion.com.

Installatiehandleiding 3
