Installeringshåndbok

20000895, Rev BA

Februar 2015

Micro Motion® transmittermodell 3500
(MVD) eller kontrollermodell 3300

Installeringshåndbok for panelmontering

Informasjon om sikkerhet og godkjenning

Dette produktet fra Micro Motion er i samsvar med alle gjeldende europeiske direktiver når det installeres riktig og i henhold til
instruksjonene i denne håndboken. Se EU-samsvarserklæringen for å finne ut hvilke direktiver som gjelder dette produktet.
EU-samsvarserklæringen, med alle gjeldende europeiske direktiver samt fullstendige ATEX-installasjonstegninger og -instruksjoner,
er tilgjengelig på nettstedet www.micromotion.com eller via det lokale Micro Motion-kundeservicesenteret.

Informasjon som følger med utstyr som er i samsvar med direktivet for høytrykksutstyr, er tilgjengelig på nettstedet

www.micromotion.com/documentation.

Ved installering i eksplosjonsfarlige områder i Europa skal du se standard EN 60079-14 hvis nasjonale standarder ikke gjelder.

Annen informasjon

Du finner fullstendige produktspesifikasjoner på produktdatabladet. Informasjon om feilsøking finner du i transmitterens
konfigurasjonshåndbok. Produktdatablad og håndbøker finner du på nettstedet til Micro Motion på

www.micromotion.com/documentation.

Retningslinjer for retur

Micro Motions prosedyrer må følges ved retur av utstyr. Disse prosedyrene sikrer lovmessig samsvar med offentlige transportinstanser
og bidrar til å skape et trygt arbeidsmiljø for Micro Motions ansatte. Ved unnlatelse av å følge Micro Motions prosedyrer nektes levering
av utstyret.

Informasjon om returprosedyrer og skjema får du tak i via supportsystemet vårt på nettstedet www.micromotion.com eller ved å ringe
Micro Motions avdeling for kundeservice.

Micro Motions kundeservice

E-post:

• Internasjonalt: [e-mail]

• Asia/stillehavsområdet: [e-mail]

Tel ef on :

Nord- og Sør-Amerika Europa og Midtøsten Asia/stillehavsområdet

USA 800-522-6277 Storbritannia 0870 240 1978 Australia 800 158 727

Canada [phone] Nederland [phone] New Zealand 099 128 804

Mexico [phone] Frankrike 0800917901 India 800 440 1468

Argentina [phone] Tyskland 0800 182 5347 Pakistan 888 550 2682

Brasil [phone] Italia 8008 77334 Kina [phone]

Venezuela [phone] Sentral- og Øst-Europa [phone] Japan [phone]

Russland/SUS [phone] Sør-Korea [phone]

Egypt 0800 000 0015 Singapore [phone]

Oman 800 70101 Thailand 001 800 441 6426

Qatar 431 0044 Malaysia 800 814 008

Kuwait 663 299 01

Sør-Afrika 800 991 390

Saudi-Arabia 800 844 9564

FAE 800 0444 0684

Innhold

Kapittel 1 Planlegging.................................................................................................................. 5

1.1 Installeringssett ..................................................................................................................... 5

1.2 Velge plassering..................................................................................................................... 6

1.3 Kabellengde........................................................................................................................... 8

1.4 Installere modell 3300 eller modell 3500 i panelet ................................................................. 9

Kapittel 2 Montering.................................................................................................................... 11

2.1 Montere kjerneprosessoren ................................................................................................... 11

Kapittel 3 Ledningstilkopling ....................................................................................................... 13

3.1 Kople til inngangs- og utgangsledninger................................................................................ 13

3.2 Kople modell 3500 til sensoren .............................................................................................. 16

3.3 Kople sensoren til den eksterne kjerneprosessoren ................................................................ 24

3.4 Kople til strømforsyningsledningene...................................................................................... 25

Installeringshåndbok 3

4 Transmittermodell 3500 eller perifer modell 3300 — panelmontering

1Planlegging

Denne installeringshåndboken gir deg grunnleggende retningslinjer for installering av
Micro Motion-applikasjonsplattformen av modell 3300 eller 3500 MVD.

Informasjon om egensikre applikasjoner finner du i Micro Motions
godkjenningsdokumentasjon.

Fullstendige instruksjoner om konfigurasjon, vedlikehold og service finner du i
instruksjonshåndboken som følger med transmitteren.

ADVARSEL!

Feilaktig installering i et farlig område kan forårsake eksplosjon.

Informasjon om applikasjoner i eksplosjonsfarlige områder finner du i Micro Motions
godkjenningsdokumentasjon som følger med måleren eller er tilgjengelig på Micro Motions
nettsted.

ADVARSEL!

Høy spenning kan forårsake alvorlig personskade eller død.

Installer transmitteren og kople til alle ledninger før du tilfører strøm.

Planlegging

FORSIKTIG!

Feilaktig installering kan føre til målingsfeil eller målersvikt. Følg alle instruksjoner.

1.1 Installeringssett

Installeringssettet består av en skråkant, en ramme, to monteringsbraketter med skruer, en
kontakt for strømforsyningsledningen og en festeklemme for strømforsyningsledningen.
Se Figur 1-1.

Applikasjonsplattformen er tilpasset en firkantet utskjæring på 138 mm (5 7/16 in.) i et
panel med en tykkelse på 2 mm (5/64 in.) til 13 mm (1/2 in.). Skråkanten sørger for en
vanntett IP65-forsegling mellom panelutskjæringen og applikasjonsplattformhuset.
Se Figur 1-1.

I tillegg inneholder installeringssettet ett av følgende:

• En kontaktbrakett for skruekontakter. Se Figur 3-2.

• I/U-kabler og -kontakter. Se Figur 3-3.

Installeringshåndbok 5

Planlegging

Kontakt for strømforsyningsledning

Festeklemme for strømforsyningsledning

2 x monteringsbrakett med skrue

Ramme

Skråkant

Paneltykkelse:
min. 2 mm (5/64 in.)
maks. 13 mm (1/2 in.)

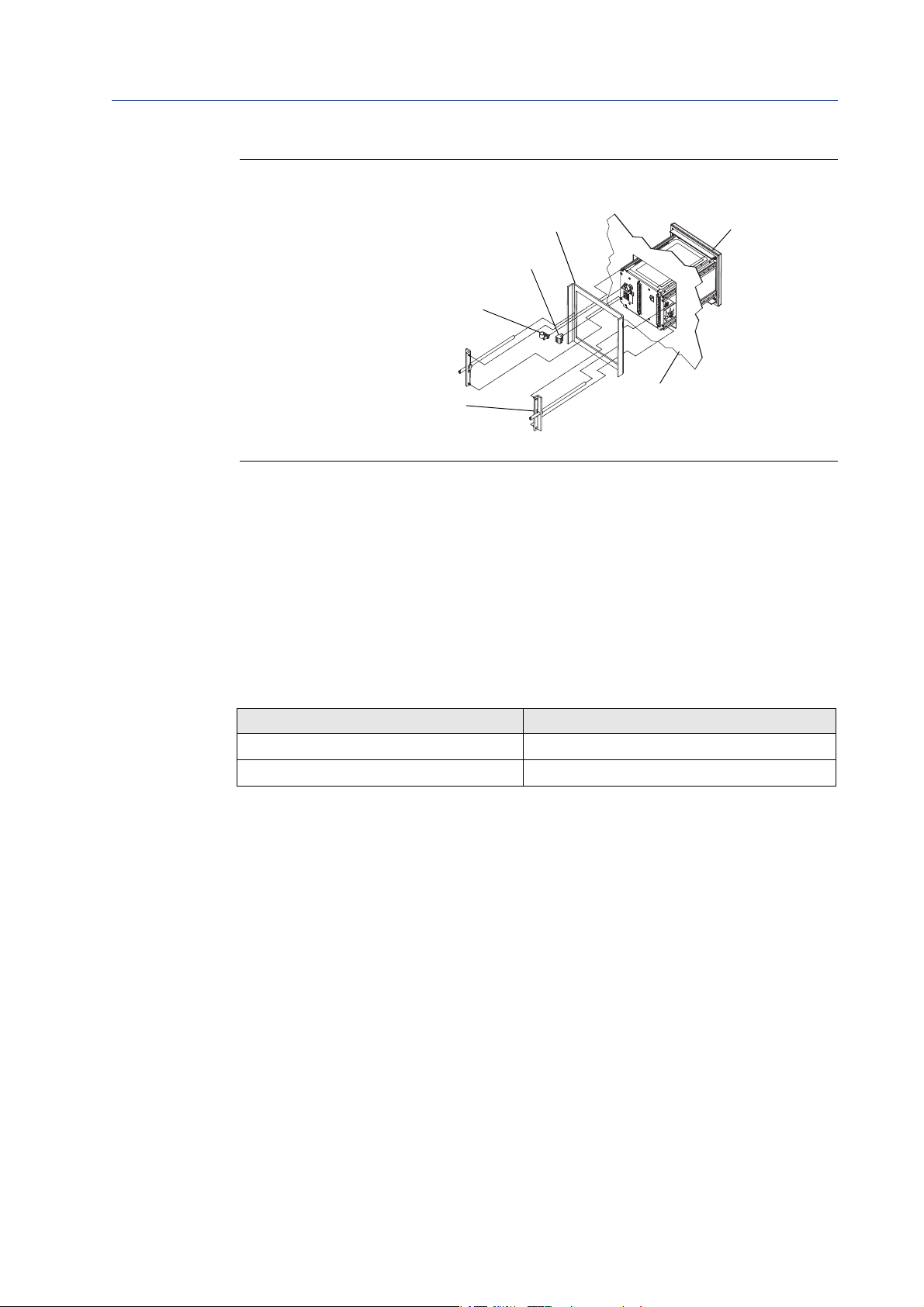

Figur 1-1: Installeringssett for panelmontering

1.2 Velge plassering

Velg en plassering for transmitteren på grunnlag av kravene som er beskrevet nedenfor.

1.2.1 Miljømessige krav

Installer modell 3300 eller modell 3500 på et sted der omgivelsestemperaturen er
—20 til +60 °C (—4 til +140 °F).

1.2.2 Dimensjoner

Modell/type Dimensjonstegning

Skruekontakter Figur 1-2

I/U-kabler Figur 1-3

Figur 3-1 og Figur 3-3 viser henholdsvis skruekontakter og I/U-kabler.

6 Transmittermodell 3500 eller perifer modell 3300 — panelmontering

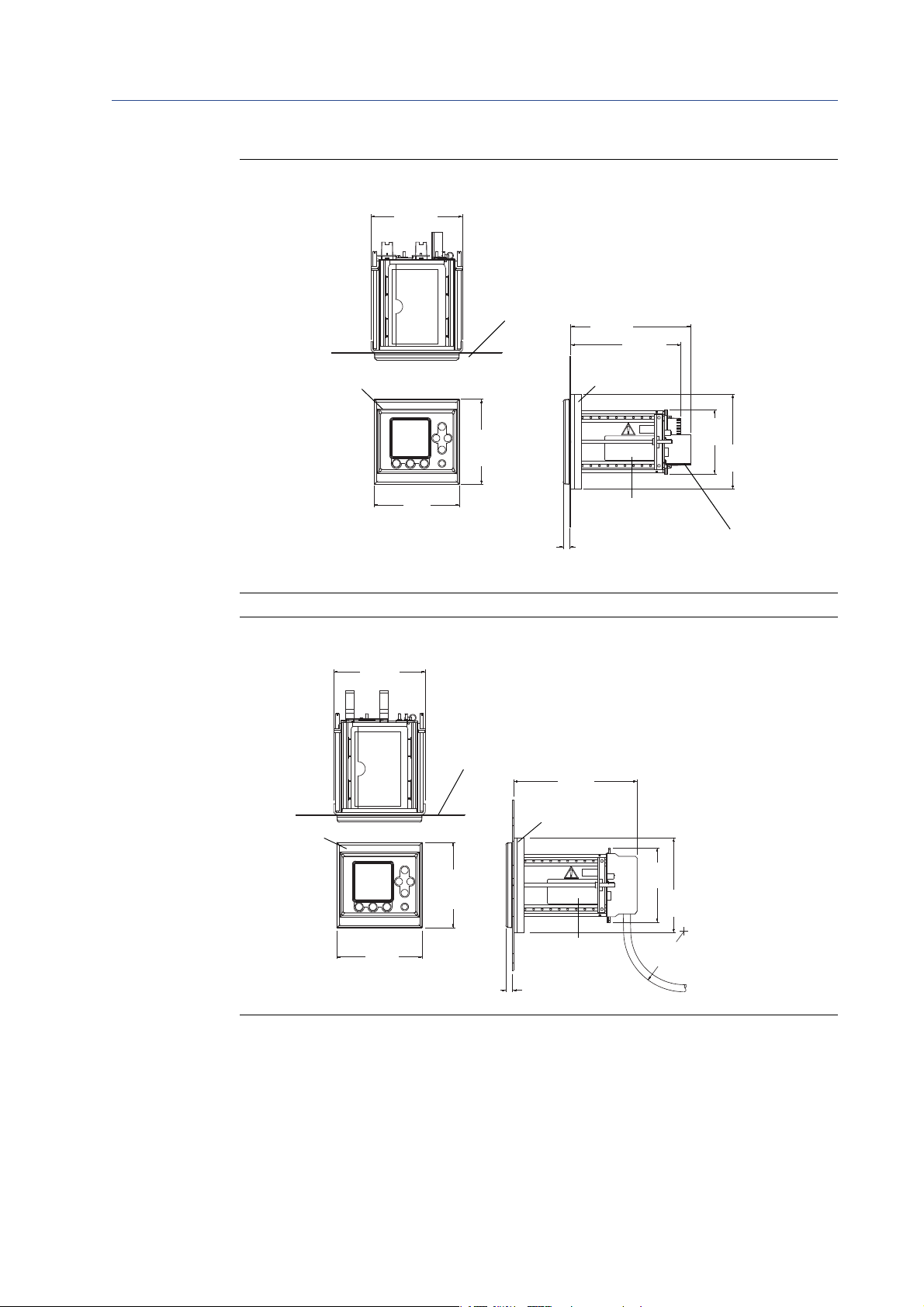

Figur 1-2: Dimensjoner ved panelmontering – skruekontakter

114

(4 1/2)

165

(6 1/2)

Skråkant

Panel

152

(6)

Godkjenningsmerke

Ramme

Egensikker skjerming

(kun modell 3500)

197

(7 3/4)

12

(1/2)

216

(8 1/2)

152

(6)

mm
(in.)

170

(6 11/16)

165

(6 1/2)

Skråkant

Panel

152

(6)

170

(6 11/16)

Bøyeradius på min. 108 mm

(4 1/4 in.)

Godkjennings-

merke

12

(1/2)

222

(8 3/4)

135

(5 5/16)

Ramme

152

(6)

mm
(in.)

Planlegging

Figur 1-3: Dimensjoner ved panelmontering – I/U-kabler

Installeringshåndbok 7

Planlegging

Modell 3500

4-lederkabel

Sensor

Kjerneprosessor
(standard eller forsterket)

Sensor

Koplingsboks

9-lederkabel

4-lederkabel

Modell 3500

Kjerneprosessor
(kun standard)

1.3 Kabellengde

Maksimal kabellengde fra sensoren til transmittermodell 3500 avhenger av installeringsmåten
og kabeltypen.

Installeringsmåte Maksimal kabellengde

4-leders ekstern transmitter Maksimal lengde for 4-lederkabel finner du i Figur 1-4 og

Ekstern kjerneprosessor med ekstern
transmitter

Hvis du installerer modell 3300-applikasjoner perifert i kombinasjon med en transmitter,
er maksimal kabellengde mellom transmitterens frekvensutgang og 3300-modellens
frekvensinngang 150 meter (500 ft).

Figur 1-4: 4-leders ekstern transmitter

Tabell 1-1

Maksimal lengde for 4-leder- og 9-lederkabel finner du i

Figur 1-5 og Tabell 1-1

Figur 1-5: Ekstern kjerneprosessor med ekstern transmitter

8 Transmittermodell 3500 eller perifer modell 3300 — panelmontering

Tabell 1-1: Maksimal kabellengde mellom sensor og transmitter

Trinn 1

Tri nn 2

Tri nn 3

Tri nn 4

Kabeltype Ledningsdimensjon Maksimal lengde

Micro Motion 4-lederkabel Ikke relevant • 300 m (1000 ft) uten

Ex-godkjenning

• 150 m (500 ft) med

IIC-klassifiserte sensorer

• 300 m (1000 ft) med

IIB-klassifiserte sensorer

Micro Motion 9-lederkabel Ikke relevant 20 m (60 ft)

Selvanskaffet 4-lederkabel VDC 0,35 mm

VDC 0,5 mm

VDC 0,8 mm2 (18 AWG) 300 m (1000 ft)

RS-485 0,35 mm
eller større

2

(22 AWG) 90 m (300 ft)

2

(20 AWG) 150 m (500 ft)

2

(22 AWG)

300 m (1000 ft)

1.4 Installere modell 3300 eller modell 3500 i panelet

Planlegging

Se Figur 1-6 og følg disse trinnene:

1. Sett modell 3300 eller modell 3500 inn i utskjæringen.

2. Før rammen over huset.

3. Før støttene på brakettene inn i skinnene på huset.

4. Stram skruene jevnt med et moment på 1,13 til 1,38 Nm (10 til 14 in. lb.), slik at det blir

en vanntett forsegling mellom pakningen og panelet.

Figur 1-6: Trinn ved installering i panel

Installeringshåndbok 9
