安装手册
MMI-20015298, Rev DL
2016 年 3 月
2015F289-32
2013F547-32
2010F124-32
(苏)制01000339号
企业标准号：Q/320115 AGKL 006
高准® ELITE® 科里奥利流量和密度传感器
(苏)制01150002号
Q/320115 AGKL 011
安全和认证信息
在按照本手册中的说明正确安装的情况下，
指令。对所有适用欧洲指令的 EC 符合性声明以及全部的 ATEX 安装图纸和说明可通过网站 www.micromotion.com 获取，也可以
向您当地的高准支持中心索取。
设备所附的符合《压力设备指令》(PED) 的资料可在网站 www.micromotion.com/documentation 获取。
对于在欧洲的危险环境安装情形，如果本国标准不适用，则可参考标准 EN 60079-14。
其他信息
完整的产品规格可以在产品数据表中找到。 故障排除信息可在变送器配置手册中找到。产品数据表和手册可从高准网站
www.micromotion.com/documentation 获取。
返修政策
退回设备时必须遵循高准程序。这些程序可确保符合政府运输机构的法规要求，同时有助于为高准员工提供安全的工作环境。未
遵循高准程序将导致您发送的设备被拒收。
有关于返修程序和表单的信息可以从我们的网站 www.micromotion.com 获取，或致电高准客户服务部门获取。
高准客户服务
电子邮件
• 全球：flow.support@emerson.com
• 亚太地区：APflow.support@emerson.com
电话:
北美和南美 欧洲和中东 亚太地区
美国 800-522-6277 英国 0870 240 1978 澳大利亚 800 158 727
加拿大 +1 303-527-5200 荷兰 +31 (0) 318 495 555 新西兰 099 128 804
墨西哥 +41 (0) 41 7686 111 法国 0800 917 901 印度 800 440 1468
阿根廷 +54 11 4837 7000 德国 0800 182 5347 巴基斯坦 888 550 2682
巴西 +55 15 3238 3677 意大利 8008 77334 中国 +86 21 2892 9000
委内瑞拉 +58 26 1731 3446 中欧和东欧 +41 (0) 41 7686 111 日本 +81 3 5769 6803
本高准产品符合所有适用的欧洲指令。请参阅 EC
俄罗斯/独联体 +7 495 981 9811 韩国 +82 2 3438 4600
埃及 0800 000 0015 新加坡 +65 6 777 8211
阿曼 800 70101 泰国 001 800 441 6426
卡塔尔 431 0044 马来西亚 800 814 008
科威特 663 299 01
南非 800 991 390
沙特阿拉伯 800 844 9564
阿联酋 800 0444 0684
符合性声明，
以了解适用于本产品的
内容
内容
第 1 章 计划 .......................................................................................................................................1
1.1 安装检查表 ...........................................................................................................................................1
1.2 最佳实践 .............................................................................................................................................. 2
1.3 温度限制 .............................................................................................................................................. 3
1.4 卫生与自排空应用建议 ........................................................................................................................ 5
第 2 章
安装方式 ................................................................................................................................7
2.1 吊装较重仪表的建议 ............................................................................................................................7
2.2 安装传感器 ...........................................................................................................................................8
2.3 安装高温型传感器的电子部件 ............................................................................................................. 9
2.4 CMF010
2.5 CMFS007、CMFS010 或 CMFS015 传感器的支架安装 ....................................................................... 13
2.6 CMFS025、CMFS040 或 CMFS050 传感器的墙壁支架安装 ................................................................14
2.7 固定夹持式过程连接 ..........................................................................................................................15
2.8 连接延长型电子部件 ..........................................................................................................................17
传感器的墙壁安装或支撑杆安装 ..........................................................................................12
第 3 章 接线 .....................................................................................................................................18
3.1 接线选项 ............................................................................................................................................ 18
3.2 连接 4 线电缆 .....................................................................................................................................18
3.3 连接 9 线制电缆 ................................................................................................................................. 22
第 4 章 接地 .....................................................................................................................................23
第 5 章 补充信息 ..............................................................................................................................24
5.1 吹扫传感器外壳 ................................................................................................................................. 24
5.2 关于防爆盘 .........................................................................................................................................26
安装手册 i
内容
ii 高准 ELITE
1 计划
本章所涉及的主题:
• 安装检查表
• 最佳实践
• 温度限制
• 卫生与自排空应用建议
1.1 安装检查表
确保传感器认证标签上规定的危险区域等级适合仪表当前的安装环境。
□
验证当前的环境温度和过程温度处在仪表的限制范围内。
□
如果传感器配有一体式变送器，则在传感器和变送器之间不需要接线。按照变送器
□
安装手册的接线说明铺设信号和供电电缆。
如果变送器配有分体式电子部件，则按照本手册中的说明连接传感器与变送器之间
□
的接线，然后按照变送器安装手册中的说明铺设供电和信号电缆。
在传感器和变送器之间接线时，要考虑最大电缆长度。传感器与变送器之间的最大
□
距离取决于电缆类型。对于所有类型的接线，高准都推荐使用高准电缆。
计划
高准电缆的最大长度表 1-1:
电缆类型 到变送器 最大长度
高准 9 线 9739 MVD 变送器 1000 英尺（300 米）
所有其他 MVD 变送器 60 英尺（20 米）
高准 4 线 所有其他 4 线 MVD 变送器 1000 英尺（300 米）
用户提供的 4 线电缆的最大长度表 1-2:
电缆功能 线径 最大长度
电源 (VDC) 22 AWG (0,35 mm2) 300 英尺（90 米）
20 AWG (0,5 mm2) 500 英尺（150 米）
18 AWG (0,8 mm2) 1000 英尺（300 米）
信号 (RS-485) 22 AWG (0.35 mm2) 或更大 1000 英尺（300 米）
为了获得最佳性能，应采用首选方位安装传感器。 只要流量管中始终充满过程流
□
体，无论朝向如何，传感器都能正常工作。
安装手册 1
计划
首选传感器安装方向表 1-3:
过程 首选安装方向 替代安装方向
液体
气体
浆液
安装仪表时，应使传感器外壳上的流向箭头与过程流体的实际流向一致。（流向也可
□
通过软件选择。
1.2 最佳实践
以下信息可帮助用户最大程度地利用自己的传感器。
• 高准传感器没有直管段要求。无论在传感器的上游还是下游都不需要直管段。
• 如果传感器安装在垂直管道上，液体和浆液应该是向上流过传感器。气体可以向上
流，也可以向下流。
• 确保传感器流量管充满过程流体。
• 如要要通过一个阀门来切断流过传感器的液体，阀门要安装在传感器的下游。
• 尽量减小仪表上的弯曲应力和扭应力。不得使用仪表来调整未对中的管道。
）
2 高准 ELITE
• 传感器不需要外部支撑。法兰将在所有方向支撑传感器。 （某些安装在很小的挠性
管道中的特定型号传感器兼具从外部进行支撑的安装方式）。
1.3 温度限制
• 传感器可以在温度限制图表所示的过程和环境温度范围内使用。在选择电子部件选
项时，该温度限制图表只可用作一般指导。如果过程条件接近灰色区域，使用接线
盒以外的电子部件选项就可能不合适。请咨询咨询高准公司代表。
• 在所有情况下，电子部件不能工作在低于
环境温度中。如果传感器所处的环境温度超出电子部件所允许的范围，则必须分体
安装电子部件，使其处于允许的环境温度范围内，如温度限制图表的阴影所示区域。
• 温度限制会进一步受到危险区域认证的制约。请参阅传感器附带的危险区域认证文
档，或从高准网站 (www.micromotion.com）获取。
• 具有延长安装电子部件选项的传感器，可在不覆盖变送器、核心处理器或接线盒的
情况下对传感器采取保温措施，但这不影响温度等级。
计划
–40 °F (–40 °C) 或高于 +140 °F (+60 °C) 的
图 1-1:
ELITE CMF***M/L/H/P （不包括低温改型）和 CMFS007-015 仪表的环境和过程
温度限制
140 (60)
A
–40 (–40)
–148 (–100)
A. 环境温度 °F (°C)
B. 过程温度 °F (°C)
C. 所有适用的电子设备选项
D. 仅延长型或分体式安装电子设备
–400
(–240)
C
D
B
140
(60)
D
113 (45)
400
(204)
安装手册 3
计划
A
ELITE CMFS025–CMFS150 仪表的环境和过程温度限制图 1-2:
140 (60)
–40 (–40)
140
(60)
C
D
D
113 (45)
–148 (–100)
A. 环境温度 °F (°C)
B. 过程温度 °F (°C)
C. 所有适用的电子设备选项
D. 仅延长型或分体式安装电子设备
–58
(–50)
低温 ELITE 仪表的环境和过程温度限制图 1-3:
140 (60)
–40 (–40)
A
–148 (–100)
–400
(–240)
A. 环境温度 °F (°C)
B. 过程温度 °F (°C)
C. 所有适用的电子设备选项
D. 仅延长型或分体式安装电子设备
B
400
(204)
C
D
176
(80)
B
4 高准 ELITE
高温 ELITE 仪表的环境和过程温度限制图 1-4:
140 (60)
A
–40 (–40)
–148 (–100)
–50
(–58)
A. 环境温度 °F (°C)
B. 过程温度 °F (°C)
C. 所有适用的电子设备选项
D. 仅延长型或分体式安装电子设备
C
D
B
计划
662
(350)
超级双相钢 ELITE 仪表的环境和过程温度限制图 1-5:
140 (60)
A
–40 (–40)
–148 (–100)
–40
(–40)
A. 环境温度 °F (°C)
B. 过程温度 °F (°C)
C. 所有适用的电子设备选项
D. 仅延长型或分体式安装电子设备
C
D
400
(204)
B
1.4 卫生与自排空应用建议
当 CMFS 传感器使用 EHEDG 测试方法组织意见书中所列的过程管道接头和垫圈组件进行
垂直安装时，符合 EHEDG TYPE EL CLASS I 认证，适合于卫生应用（请参见
http://www.ehedg.org）。也可使用其它过程管道接头/
成根据最新版 EHEDG 文件 2 进行的在线清洁度评估并顺利通过检测。更多关于接头选项
的信息，请参见 ELITE 产品数据表。
安装手册 5
垫圈组件，前提是这些组件需要完
A
B
C
计划
为了获得最佳的清洁和排空效果：
• 如果可能，将传感器安装在垂直管道中，使过程流体向上流过传感器。
• 如果必须将传感器安装在水平管道中，则可通过空气吹扫管路，实现排空的目的。
• 对于在线清洗 (CIP) 应用，高准推荐使用不低于 1.5 m/s 的公认流速来清洗传感器。
• 电子部件外壳与传感器本体之间的间隙应定期检查。必要时，手工清洁该间隙。
自排空应用的安装图 1-6:
A. 工艺管道
B. 正常过程流体的方向
C. 排放方向
6 高准 ELITE
2 安装方式
本章所涉及的主题:
• 吊装较重仪表的建议
• 安装传感器
• 安装高温型传感器的电子部件
• CMF010 传感器的墙壁安装或支撑杆安装
• CMFS007、CMFS010 或 CMFS015 传感器的支架安装
• CMFS025、CMFS040 或 CMFS050 传感器的墙壁支架安装
• 固定夹持式过程连接
• 连接延长型电子部件
2.1 吊装较重仪表的建议
安装方式
较重的仪表（超过 50 lb. [22 kg]）以及必须安装到高处或难以到达的位置的较轻的仪表，
在运输或吊装到安装位置时，通常还需要考虑其他因素。
• 运输和安装期间的安全处理工作由安装工负责 – 了解并遵守所在设施以及设备提
升/吊装工作采用的所有安全实践和规章
• 配备适当设备的专业吊装人员
• 用于吊装较重仪表的典型设备包括：
- 固定悬臂吊车或起重机
- 尼龙绳吊网
- 双眼编制吊索
- 人字形钢丝绳吊索
• 通过仪表外壳或其过程连接旁边的外壳处吊装仪表。
• 切勿利用仪表的电子部件（接线盒、变送器或任何电气接头）或其吹扫接头来吊装
仪表。
• 识别仪表的重心对吊装可能很有用。
• 使用出厂安装的法兰保护装置或类似的现场安装保护装置来保护过程连接上的密封
面
安装手册 7
A
安装方式
可接受的吊装点图 2-1:
大口径仪表的重心图 2-2:
A. 典型重心位置
注意
完整而详细的尺寸图（包括重心位置）可通过在线商店中的产品图纸链接
(www.micromotion.com/onlinestore) 获得。
2.2 安装传感器
使用常规经验将过程连接上的扭矩和弯曲载荷降至最低。
提示
为降低冷凝或过度潮湿带来的危险，电缆进线孔尽可能不要朝上。接线盒或者核心处理器的电缆进
线孔可以自由旋转以方便接线。
注意！
请勿通过提电子部件或吹扫接头 直接提起传感器。 通过提电子部件或吹扫接头 直接提起传感器 可
能会损坏设备。
8 高准 ELITE
安装方式
安装传感器图 2-3:
注
• 不得用传感器来支撑管道。
• 传感器不需要外部支撑。法兰将在所有方向支撑传感器。 （某些在很小的、挠性管道上安装
的特定型号传感器，具有可选外部支撑的安装方式）。
2.3 安装高温型传感器的电子部件
高温型传感器的电子部件安装在 32" (812 mm) 预装挠性管的末端。电子部件必须单独安
装在墙上或仪表柱上。
安装手册 9
B
A
C
D
A
安装方式
高温型传感器电子部件图 2-4:
A. 传感器
B. 电子部件
C. 安装支架
D. 挠性管（最小弯曲半径 6in [152mm]）
对于一些口径较大的仪表，在发货时电子部件是被固定在传感器的外壳上。 仪表不能在此
状态下操作。从传感器外壳上取下电子部件支架，然后将电子部件安装到墙上或仪表柱
上，方法如下。
重要信息
当电子部件安装在传感器外壳上时，请勿操作仪表。
从传感器外壳上取下电子部件图 2-5:
A. 从传感器外壳上取下电子部件并安装到墙上或仪表柱上
10 高准 ELITE
过程
A
B
C
• 对于墙壁安装，使用四个 5/16 英寸或四个 M8 螺栓来固定安装支架。
墙壁安装部件图 2-6:
安装方式
A. 墙壁或安装面
B. 电子部件（图示为增强型核心处理器）
C. 挠性管
• 对于仪表柱安装，使用两个 2 英寸 U 形螺栓管道套件来固定安装支架。
安装手册 11
A
B
C
安装方式
仪表柱安装部件图 2-7:
A. 仪表柱
B. 电子部件（图示为增强型核心处理器）
C. 挠性管
2.4 CMF010 传感器的墙壁安装或支撑杆安装
CMF010 传感器有一个可选的安装配置，
完全支撑传感器，则可跳过此步骤。
1. 找到可选安装孔的位置。如果传感器带有接线盒，则必须将接线盒旋转至侧面以露
出安装孔。
可与细小管道或挠性管配合使用。如果管道可以
12 高准 ELITE
CMF010 传感器的可选安装方式图 2-8:
A
B
C
A. 两个用户自备的 5/16" (M8) 螺栓
B. 接线盒或核心处理器（图示为接线盒）
C. 安装面
安装方式
2. 如有必要，可在传感器和安装表面之间放置一个硬质的支座。
3. 使用两个用户自备的 5/16" (M8) 螺栓（最小长度为 2 1/4" [58 mm]
固定到安装面上。
），将传感器外壳
2.5 CMFS007、CMFS010 或 CMFS015 传感器的支架
安装
CMFS007、CMFS010 和 CMFS015 传感器有一个可选的安装支架，可与细小管道或挠性管
配合使用。如果管道可以完全支撑传感器，则可跳过此步骤。
1. 使用四个用户自备的 5/16" (8 mm)
上。
2. 将传感器放入支架中。
3. 使用附带 5/16" (M8) U 形螺栓，将传感器固定到支架中。
螺栓，将安装支架固定到墙壁或其他平整表面
安装手册 13
A
B
C
安装方式
CMFS007、CMFS010 和 CMFS015 的安装支架图 2-9:
A. 安装支架
B. 安装孔
C. 附带的 U 形螺栓
2.6 CMFS025、CMFS040 或 CMFS050 传感器的墙壁
支架安装
CMFS025、CMFS040 和 CMFS050 传感器拥有一个可选的墙壁安装支架。
1. 组装支架。
图 2-10:
2. 通过适用于安装面的紧固件将支架固定至墙壁上。
3. 将传感器放入支架中。
4. 使用附带紧固件将传感器固定到支架中。
CMFS025、CMFS040 和 CMFS050 的组合式墙壁安装支架
14 高准 ELITE
安装方式
使用支架将 CMFS025、CMFS040 或 CMFS050 安装到墙壁上图 2-11:
2.7 固定夹持式过程连接
夹持式连接是一种将传感器夹紧到管道中的安装方式。夹持式传感器附带一套夹持式安
装套件。
1. 确保所提供的螺栓适用于您的过程连接。
2. 将传感器对中环滑至传感器夹持式接头的两端，然后将传感器插入管道的过程连接
之间。
提示
高准建议使用安装垫片（用户自备）
。
安装手册 15
D
C
B
A
E
C
B
A
安装方式

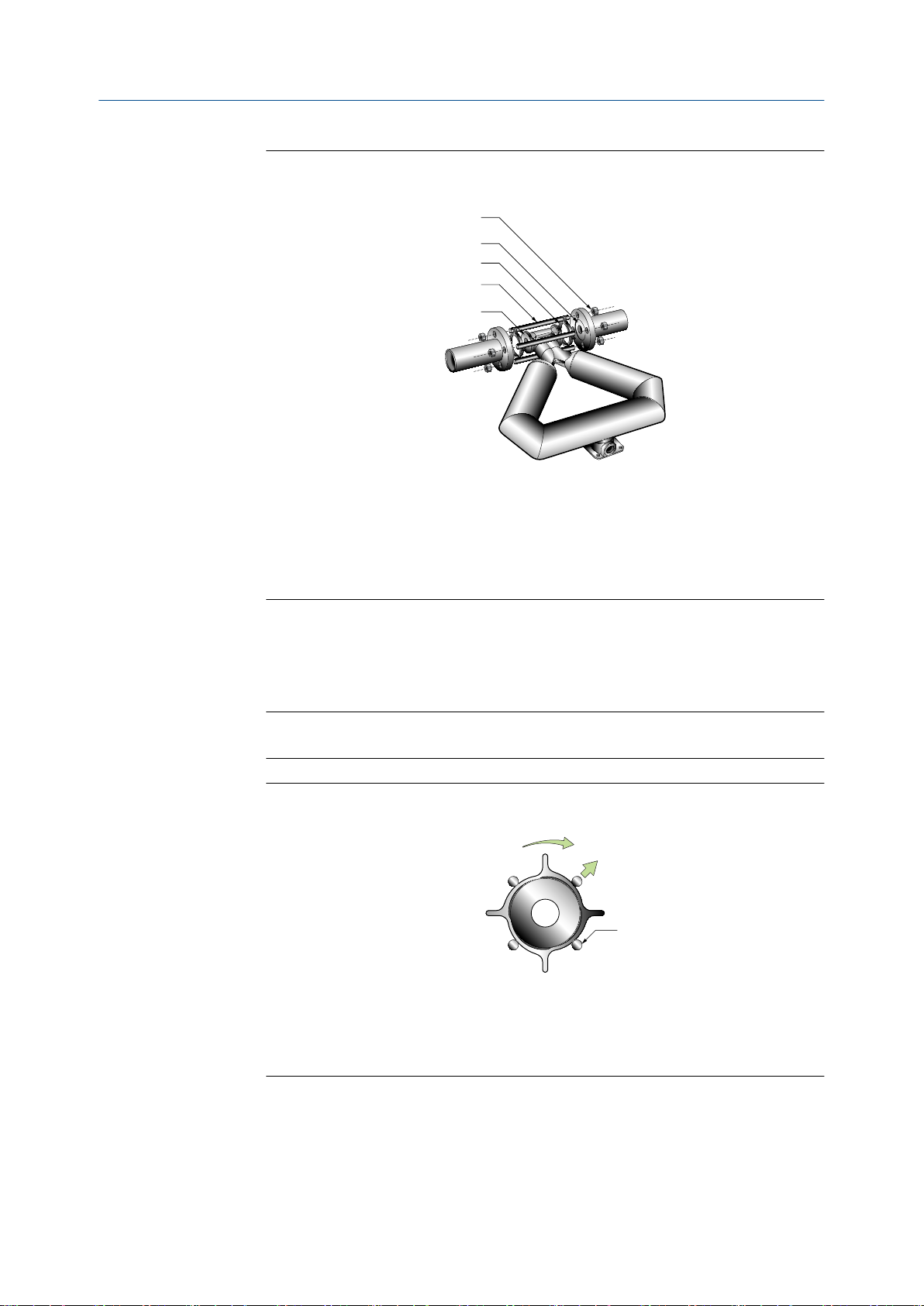

夹持式连接组件图 2-12:
A. 法兰螺母
B. 垫片（用户自备）
C. 对中环
D. 法兰螺栓
E. 传感器夹持式连接
3. 将法兰螺栓穿过两侧过程连接，然后将法兰螺母拧到螺栓上。
4. 用手拧紧法兰螺母。
5. 按照向外推出螺栓的方向旋转传感器对中环。
提示
旋转两个传感器对中环，直到组件居中紧固为止。
对中环用法图 2-13:
A. 对中环旋转方向
B. 法兰螺栓推动方向
C. 法兰螺栓
6. 使用扳手交替拧紧螺母。
16 高准 ELITE
2.8 连接延长型电子部件
G
H
E
D
C
A
B
F
如果您订购的传感器带有延长型电子部件，则需要将延长管安装到传感器外壳上。
注意
延长型核心处理器在出厂时即已与特定传感器匹配好。将每个核心处理器与随其附带的传感器放在
一起。
注意！
保持延长器和穿通管清洁干燥。 延长器或穿通管中的湿气或杂质可能会损坏电子部件，导致测量误
差或流量计故障。
过程
1. 从传感器穿通管上取下可循环使用的塑料帽。
穿通管和延长管组件图 2-14:
安装方式
A. 变送器或核心处理器
B. 延长管
C. O 型圈
D. 穿通管
E. 卡箍
F. 卡箍螺钉
G. 塑料塞
H. 塑料帽
2. 拧松卡箍螺钉并取下卡箍。在穿通管上放好 O 型环。
3. 从延长管上取下可循环使用的塑料塞。
4. 小心地对齐延长管底部的槽口与穿通管槽口，然后将延长管固定到穿通管上。
5. 闭合卡箍并以 13–18 in-lbs (1.5–2 N-m)的扭矩拧紧卡箍螺钉。
安装手册 17
接线
3 接线
本章所涉及的主题:
• 接线选项
• 连接 4 线电缆
• 连接 9 线制电缆
3.1 接线选项
需采用的接线程序，取决于所拥有的电子部件选项。
按电子部件选项确定的接线程序表 3-1:
电子部件选项 接线程序
一体式变送器 传感器和变送器之间不需要接线。有关布设通往变送器的供电和信号电缆的
详情，请参阅《变送器安装手册》
MVD™Direct Connect
核心处理器 在传感器和变送器之间用 4 线电缆连接。请参阅本手册中的 4 线连接说明。
接线盒 在传感器和变送器之间用 9 线电缆连接。请参阅本手册中的 9 线连接说明，
™
无变送器，无需接线。有关布设传感器与直连主机之间的供电和信号电缆的详
情，请参阅《MVD Direct Connect 手册》
及《高准
线制流量计电缆准备和安装指南》。
9
。
。
以
注意！
确保传感器的防爆认证标签上规定的危险区域适合于传感器的安装环境。 如果不符合危险区域本
安要求，则可能引起爆炸。
注意！
完全关闭并拧紧所有外壳盖和电缆进线口。 外壳密封不当可能会使电子部件遭到湿气影响，而这又
可能导致测量误差或流量计故障的产生。
3.2 连接 4 线电缆
3.2.1 准备 4 线制电缆
重要信息
对于用户自备的电缆接头，该接头必须能够端接屏蔽线。
注意
如果您在 360º 端接屏蔽的延伸金属导线管中安装非屏蔽电缆，那么您只需要准备电缆，无需执行屏
蔽程序。
检查并给所有密封垫圈和 O 形圈加润滑脂。
18 高准 ELITE
接线

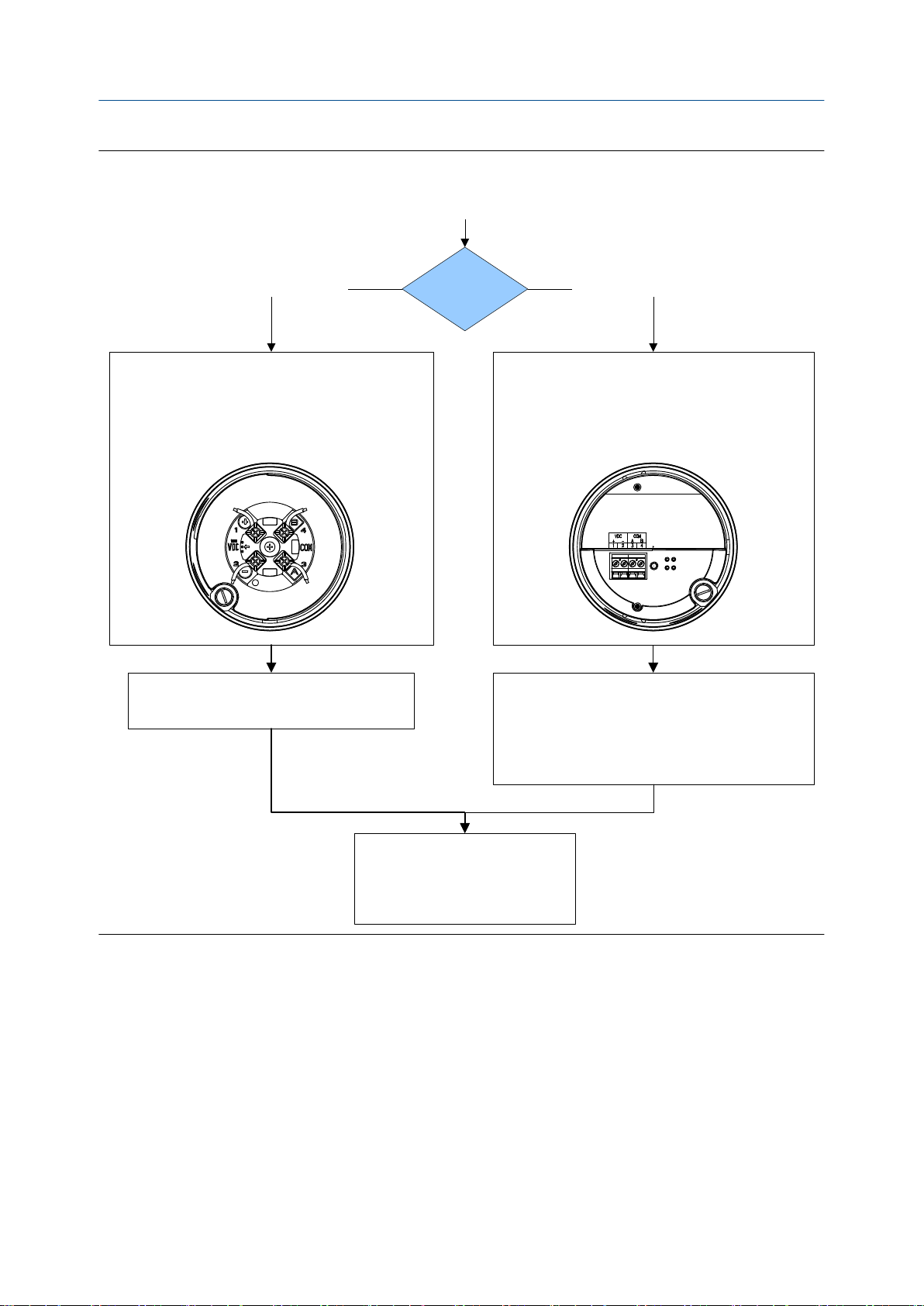

4 线制电缆准备图 3-1:
拆下核心处理器盖
高准
电缆接头
将排扰线穿过接头螺母和夹紧嵌件。
接头螺母
1. 剥去 4-1/2 in. (115 mm) 的电缆护套。
2. 去除透明的包覆和填充材料。
3. 剥去屏蔽层，仅保留 3/4 in. (19 mm)。
夹紧
嵌件
NPT
在屏蔽层周围缠绕两圈排扰线，然后切断多余的排扰线
电缆接头
接头供应者
接头类型
1. 剥去 4-1/4 in. (108 mm) 的电缆护套。
2. 去除透明的包覆和填充材料。
3. 剥去屏蔽层，仅保留 1/2 in. (12 mm)。
。
电缆敷设图
M20
用户自备的
电缆接头
将排扰线穿过接头。
端接接头内的排扰线
。
金属导线管
将导线管布设到传感
器
在导线管中布设电缆
完成
（请勿执行屏蔽程序）
转到屏蔽程序
缠绕在屏蔽层周围
的排扰线
安装手册 19
接线
4 线制电缆屏蔽图 3-2:
从准备过程开始
高准
电缆接头
编织
（铠装电缆）
应用热缩套管
1. 将屏蔽热缩套管滑到排扰线上。确保完全包裹排扰线。
2. 加热（250 °F 或 120 °C）以收缩热缩套管。切勿烧到电缆。
3. 装好夹紧嵌件，使内端与热缩套管的编织物层齐平。
安装接头
1. 将屏蔽层或编织物层回折到夹紧嵌件上方，并超过 O 形圈 1/8 in.
(3 mm)。
2. 将接头主体安装到核心处理器外壳上的导线管开口处。
3. 将排扰线穿过接头主体，并拧紧接头螺母。
电缆屏蔽层类型
屏蔽热缩
套管
箔片
（屏蔽电缆）
NPT
加热后
接头供应者
接头类型 M20
用户自备的
电缆接头
修剪屏蔽热缩套管 7 mm
修剪
端接接头内的屏蔽层和
排扰线。
根据供应商的说明安装
接头
已回折的屏蔽层
完成
接头主体
4 线制电缆类型和使用
高准提供两种类型的 4 线制电缆：屏蔽电缆和铠装电缆。两种类型都包含屏蔽排扰线。
高准 提供的 4 线电缆由一对用于 VDC 连接的红色和黑色 18 AWG (0.75 mm2) 电线以及
一对用于 RS-485 连接的白色和绿色 22 AWG (0.35 mm2) 电线构成。
用户提供的 4 线电缆必须符合以下要求：
• 双绞线结构。
• 如果核心处理器安装在危险区域，还应符合危险区域要求。
• 线规适合核心处理器和变送器之间的电缆长度。
20 高准 ELITE
线规表 3-2:
线规 最大电缆长度
VDC 22 AWG（0.35 平方毫米） 300 英尺（90 米）
VDC 20 AWG（0.5 平方毫米） 500 英尺（150 米）
VDC 18 AWG（0.8 平方毫米） 1000 英尺（300 米）
RS-485 22 AWG（0.35 平方毫米）或更大 1000 英尺（300 米）
3.2.2 将电缆连接至核心处理器端子
接线
准备并屏蔽（如有必要） 4 线制电缆后，将 4
子。
线制电缆的各单线连接至核心处理器上的端
安装手册 21
接线
核心处理器端子图 3-3:
自步骤1 或 2
标准核心处理器
将电缆连接至核心处理器端子：
红线 > 端子 1（电源 +）
黑线 > 端子 2（电源 –）
白线 > 端子 3 (RS-485/A)
绿线 > 端子 4 (RS-485/B)
盖上并拧紧核心处理器盖子
核心处理器类型
增强型核心处理器
将电缆连接至核心处理器端子：
红线 > 端子 1（电源 +）
黑线 > 端子 2（电源 –）
白线 > 端子 3 (RS-485/A)
绿线 > 端子 4 (RS-485/B)
1. 盖上核心处理器盖子。
2. 盖子螺钉施加的扭矩：
• 对于铝制外壳：10–13 in-lbs (1,13–1,47 N-m)
• 对于不锈钢外壳：最小 19 in-lbs (2,1 N-m)
将电缆连接至变送器端子：
（参见变送器手册）
3.3 连接 9 线制电缆
1. 根据《 高准 9 线制流量计电缆准备和安装指南》中的说明准备和安装电缆。
2. 将各单线的裸端插入接线端子中。确保没有任何线缆暴露在外。
3. 按照匹配的颜色接线。对于变送器或分体式核心处理器处的接线，请参阅变送器文
档。
4. 拧紧螺钉，以将接线固定到位。
5. 确保垫圈完整，紧贴并密封接线盒盖及变送器或核心处理器上的所有外壳盖。
6. 有关信号和供电接线的说明，请参阅《变送器安装手册》
22 高准 ELITE
。
4 接地
仪表必须按照现场适用的标准进行接地。客户有责任了解并遵守所有适用的标准。
先决条件
高准推荐以下接地指南：
• 在欧洲，IEC 79-14 适用于大多数安装，特别是第 12.2.2.3 和 12.2.2.4 节。
• 在美国和加拿大，ISA 12.06.01 第一部分举例说明相关的应用和要求。
在没有适用外部标准的情况下，则遵照以下准则对传感器进行接地：
• 使用 14 AWG (2,0 mm2) 或更大线径铜线。
• 使所有接地线尽可能短一些，阻抗低于 1 Ω。
• 将接地线直接接地，或者按照工厂标准进行操作。
注意！
接地
将流量计接入大地，或者遵照设备的接地网要求。不正确的接地可能导致测量误差。
过程
检查管道连接处。
- 如果管道连接处已经接地，则传感器会自动接地，无须采取其他措施（除非当地规范
另有要求）。
- 如果管道接处没有接地，用一根接地线与传感器电子部件上的接地螺钉相连。
提示
传感器电子部件可以是变送器、核心处理器或接线盒。接地螺钉可能在内部或外部。
安装手册 23
补充信息
5 补充信息
本章所涉及的主题:
• 吹扫传感器外壳
• 关于防爆盘
5.1 吹扫传感器外壳
如果传感器配有吹扫接头，这些接头应始终处于密封状态。当吹扫接头的塞子取下后，应
使用氩气或氮气吹扫传感器外壳并予以重新密封。
吹扫外壳可保护内部组件。传感器已在工厂清除其中的所有氧气并被密封。如果吹扫接
头塞子从未取下，则不必吹扫或重新密封传感器。如需了解更多信息，请联系高准客户服
务部门。
如果已将吹扫接头塞子从传感器外壳上取下，则必须重新吹扫传感器外壳。
注意！
取下吹扫接头塞子时应采取一切必要的预防措施。取下吹扫接头塞子会使传感器二次安全壳的防护
功能失效并可能使用户遭到过程流体的伤害。
注意！
传感器外壳加压不当可能会导致人身伤害。取下吹扫接头塞子时要求用干燥的惰性气体吹扫传感器
外壳。在进行外壳吹扫操作时，请遵守提供的所有说明。
先决条件
开始进行吹扫过程前，要确保以下物品已准备就绪：
• 特氟龙®生料带
• 足够吹扫传感器外壳的氩气或氮气
过程
1. 停止工艺运行，或者将控制设备改为手动操作。
流程，或者把所有控制设备改为手工操作。 在流量计工作时进行吹扫操作可能会影
响测量的精度，从而导致流量信号不准确。
2. 将两只吹扫接头塞子均从传感器外壳上取下。如果使用吹扫管线，则打开吹扫管线
上的阀门。
3. 给吹扫接头塞子包上 3-5 圈特氟龙生料带，以备重新安装。
4. 将氮气或氩气气源连接到入口吹扫接头或打开入口吹扫管线。让出口保持打开状
态。
在进行外壳吹扫之前，请停止工艺
• 小心操作，避免将污垢、湿气、铁锈或其他污染物带入传感器外壳中。
• 如果吹扫气体比空气重（例如氩气），则将入口位置调整至低于出口位置，使吹
扫气体能够自下而上置换空气。
• 如果吹扫气体比空气轻（例如氮气），则将入口位置调整至高于出口位置，使吹
扫气体能够自上而下置换空气。
24 高准 ELITE
补充信息
5. 确保入口接头与传感器外壳之间紧封，从而使空气不会在吹扫过程中被吸入到外壳
或吹扫管线中。
6. 将吹扫气体通入传感器。
吹扫时间为将空气完全置换为惰性气体所需的时间。管线的口径越大，吹扫外壳所
需的时间越长。 如果使用吹扫管线，则要增加吹扫时间以填充吹扫管线所需的额外
气体量。
注意
吹扫气体的压力不得超过 30 磅
/平方英寸（2 巴）。
吹扫时间表 5-1:
传感器型号 吹扫流量 ft3/hr (l/h) 时间（分钟）
CMF010 20 (566) 1
CMF025 20 (566) 1
CMF050 20 (566) 2
CMF100 20 (566) 5
CMF200 20 (566) 12
CMF300 20 (566) 30
CMF350 20 (566) 45
CMF400 20 (566) 55
CMFHC2 20 (566) 100
CMFHC3 20 (566) 170
CMFHC4 20 (566) 268
CMFS007 20 (566) 1 1/2
CMFS010 20 (566) 1 1/2
CMFS015 20 (566) 1 1/2
CMFS025 20 (566) 4 1/2
CMFS040 20 (566) 4 1/2
CMFS050 20 (566) 4 1/2
CMFS075 20 (566) 6
CMFS100 20 (566) 6
CMFS150 20 (566) 6
7. 在适当的时候，切断气源，然后立即用塞子密封吹扫出口和入口。
注意
避免给传感器外壳加压。如果操作期间外壳内的压力上升到大气压以上，将导致流量计密度
校准的精度下降。
8. 确保吹扫接头密封紧密，以保证空气不会被吸入到传感器外壳中。
安装手册 25
补充信息
5.2 关于防爆盘
防爆盘的作用是在流量管破裂的情况下，排放传感器外壳里的过程流体。 某些用户会在防
爆盘上连接一个管道，以帮助盛装溢出的过程流体。
高准客户服务部门。
如果传感器配有防爆盘，它们一般都是安装在传感器吹扫接头开口中。 应始终安装防爆
盘。 如果将吹扫接头从传感器外壳上取下，则必须重新吹扫传感器外壳。
注意！
保持防爆盘压力释放区域的清洁。 从传感器中溢出的高压介质可能会导致严重受伤乃至死亡。
如需了解防爆盘的更多信息，请联系
26 高准 ELITE
补充信息
安装手册 27
*MMI-20015298*
MMI-20015298
Rev DL
2016
艾默生过程控制有限公司
上海市浦东新区新金桥路 1277 号
邮编：201206
电话：86-21-2892 9000
传真：86-21-2892 9001
服务热线： 400-820-1996（免费）
广州办事处
广州市东风中路 410-412 号
时代地产中心 2107 室
邮编：510030
电话：86-20-2883 8900
传真：86-20-2883 8901
成都办事处
成都市科华北路 62 号
力宝大厦 S-10-10 室
邮编：610041
电话：86-28-6235 0188
传真：86-28-6235 0199
西安办事处
西安市高新区锦业一路 34 号
西安软件园研发大厦 9 层
邮编：710065
电话:86-29-8865 0888
传真:86-29-8865 0899
艾默生过程控制流量技术有限公司
江苏南京江宁区兴民南路 111 号
邮编： 211100
电话： 86-25-5117 7888
传真： 86-25-5117 7999
北京办事处
北京市朝阳区雅宝路 10 号
凯威大厦 13 层
邮编： 100020
电话： 86-10-5821 1188
传真： 86-10-5821 11 00
乌鲁木齐办事处
乌鲁木齐市五一路 160 号
鸿福大饭店 C 座 1001 室
邮编：830000
电话:86-991-580 2277
传真:86-991-580 3377
深圳办事处
深圳市南山区海德三道
天利中央商务广场 B 座 1803
邮编: 518054
电话：86-755-8659 5099
传真：86-755-8659 5095
©
2016 Micro Motion, Inc. 保留所有权利.
Micro Motion 和 Emerson 标志是艾默生电气公司的注册商标和服
务商标。Micro Motion、ELITE、MVD、ProLink、MVD Direct Connect
以及 PlantWeb 均为艾默生过程管理子公司的标志。所有其他商标
均为它们各自所有者的资产。
Loading...
