설치 매뉴얼
MMI-20051122 , Rev CI
10 2020
Micro Motion™ F-시리즈 코리올리 유량 및 밀도
센서
안전 관련 사항
이 매뉴얼은 직원과 장비를 보호하기 위한 안전 관련 사항을 제공합니다. 다음 단계로 진행하기 전에 해당되는 안전 관련 사항을
숙지하십시오.
안전성 및 승인 정보
이 Micro Motion 제품은 이 매뉴얼의 설명에 따라 올바르게 설치된 경우 해당되는 모든 유럽 지침을 준수합니다. 이 제품에 적용되
는 지침에 대해서는 EU 적합성 선언서를 참조하십시오. 해당되는 모든 유럽 지침이 포함된 EU 적합성 선언서와 전체 ATEX 설치 도
면 및 지침, 유럽 연합 이외 지역 설치를 위한 IECEx 설치 지침, 그리고 북미 지역 설치를 위한 CSA 설치 지침은 인터넷
(www.emerson.com)에서 확인하거나 해당 지역 Micro Motion 지원 센터를 통해 확인할 수 있습니다.
압력 장비 규정(PED)을 준수하는 장비에 첨부된 정보는 인터넷(www.emerson.com)에서 찾을 수 있습니다.
유럽의 위험 지역 설치에 대해 국가 표준이 적용되지 않을 경우 표준 EN 60079–14를 참조하십시오.
기타 정보
전체 제품 사양은 제품 데이터 시트에서 찾을 수 있습니다. 문제 해결 정보는 구성 매뉴얼에서 찾을 수 있습니다. 제품 데이터 시트
와 매뉴얼은 Micro Motion 웹 사이트(www.emerson.com)에서 제공됩니다.
반품 정책
장비 반품 시 Micro Motion에서 정한 절차를 따르십시오. 해당 절차는 교통/운송 관련 정부 기관의 법적 규정을 준수하고 Micro
Motion 직원의 근무 환경 안전을 도모하기 위한 것입니다. Micro Motion 반품 절차를 따르지 않을 경우 Micro Motion은 장비 반품
을 승인하지 않습니다.
반품 절차 및 양식은 Micro Motion 지원 웹 사이트(www.emerson.com)에서 확인할 수 있으며 Micro Motion 고객 서비스 부서에
전화로 요청할 수도 있습니다.
Emerson 유량 고객 서비스
이메일:
• 글로벌: flow.support@emerson.com
• 아시아 태평양: APflow.support@emerson.com
전화 번호:
북
/남미 유럽 및 중동 아시아 태평양
미국
캐나다
멕시코
아르헨티나
브라질
칠레
페루
800-522-6277
+1 303-527-5200
+52 55 5809 5010
+54 11 4837 7000
+55 15 3413 8000
+56 2 2928 4800
+51 15190130
영국 및 아일랜드
네덜란드
프랑스
독일
이탈리아
중부/동부 유럽
러시아/CIS
이집트
오만
카타르
쿠웨이트
남아프리카
사우디아라비아
0870 240 1978
+31 (0) 704 136
666
+33 (0) 800 917
901
0800 182 5347
+39 8008 77334
+41 (0) 41 7686
111
+7 495 995 9559
0800 000 0015
800 70101
431 0044
663 299 01
800 991 390
800 844 9564
호주
뉴질랜드
인도
파키스탄
중국
일본
대한민국
싱가포르
태국
말레이시아
800 158 727
099 128 804
800 440 1468
888 550 2682
+86 21 2892 9000
+81 3 5769 6803
+82 31 8034 0000
+65 6 777 8211
001 800 441 6426
800 814 008
2
북/남미 유럽 및 중동 아시아 태평양
아랍에미리트
800 0444 0684
3
4
설치 매뉴얼 목차
MMI-20051122 10 2020
목차
제 장 1 시작하기 전에............................................................................................................. 7
1.1 문서 소개.....................................................................................................................................7
1.2 위험 메시지................................................................................................................................. 7
1.3 관련 설명서................................................................................................................................. 8
제 장 2 계획........................................................................................................................... 9
2.1 설치 체크리스트..........................................................................................................................9
2.2 모범 사례...................................................................................................................................10
2.3 온도 제한...................................................................................................................................10
제 장 3 설치......................................................................................................................... 13
3.1 센서 장착...................................................................................................................................13
3.2 확장형 전자부 연결................................................................................................................... 13
제 장 4 배선......................................................................................................................... 15
4.1 배선 옵션...................................................................................................................................15
4.2 4선식 케이블 연결..................................................................................................................... 16
4.3 9선식 케이블 연결 .................................................................................................................... 20
제 장 5 접지......................................................................................................................... 21
제 장 6 추가 정보..................................................................................................................23
6.1 센서 케이스 퍼지 ...................................................................................................................... 23
6.2 압력 방출...................................................................................................................................24
설치
매뉴얼
5
목차 설치 매뉴얼
10 2020 MMI-20051122
6 Micro Motion F-
시리즈
설치 매뉴얼 시작하기 전에
MMI-20051122 10 2020
1 시작하기 전에
1.1 문서 소개
이 문서에서는 F-시리즈 센서에 대한 계획 수립, 설치, 배선 및 접지에 대한 정보를 제공합
니다.
이 문서의 정보는 사용자가 기본적인 트랜스미터 및 센서 설치, 구성, 유지보수 개념과 절
차를 이해하고 있다는 가정하에 작성되었습니다.
1.2 위험 메시지
이 문서는 ANSI 표준 Z535.6-2011(R2017)에 따라 위험 메시지에 대해 다음 기준을 사용합
니다.
위험
위험 상황을 예방하지 않을 경우 심각한 부상을 입거나 사망하게 됩니다.
경고
위험 상황을 예방하지 않을 경우 심각한 부상을 입거나 사망할 수 있습니다.
경고
위험 상황을 예방하지 않을 경우 경미한 부상이나 중등도의 부상을 입거나 입을 가능성
이 있습니다.
주의
상황을 예방하지 않을 경우 데이터 손실, 재산상의 피해, 하드웨어 손상 또는 소프트웨어
손상이 발생할 수 있습니다. 신체 부상의 위험은 없습니다.
물리적 액세스
주의
인증되지 않은 사용자가 액세스할 경우 최종 사용자의 장비에 심각한 손상 및/또는 잘못된
구성을 초래할 수 있습니다. 의도적이거나 의도치 않은 모든 무단 사용을 방지하십시오.
물리적 보안은 모든 보안 프로그램에서 중요한 부분이며 시스템 보호에 필수 요소입니다.
사용자의 자산을 보호하기 위해 물리적 액세스를 제한하십시오. 시설 내에서 사용되는 모
든 시스템에도 마찬가지입니다.
설치
매뉴얼
7
시작하기 전에 설치 매뉴얼
10 2020 MMI-20051122
1.3 관련 설명서
제품과 함께 제공되는 제품 설명서 DVD를 통해, 또는 www.emerson.com에서 모든 제품
설명서를 찾을 수 있습니다.
자세한 내용은 다음 문서를 참조하십시오.
• 센서와 함께 제공되거나 www.emerson.com/flowmeasurement에서 확인할 수 있는 위
험 지역 승인 설명서.
• Micro Motion F-
• Micro Motion 9
• 트랜스미터 설치와 구성 및 사용 가이드
시리즈 유량 및 밀도계 제품 데이터 시트
선식 유량계 케이블 준비 및 설치 가이드
8 Micro Motion F-
시리즈
설치 매뉴얼 계획
MMI-20051122 10 2020
2 계획
2.1 설치 체크리스트
□승인 태그에 지정된 위험 지역이 미터가 설치될 환경에 적합한지 확인하십시오.
경고
승인을 따르지 않으면 폭발로 인해 부상이나 사망을 초래할 수 있습니다.
□지역 주변 및 프로세스 온도가 미터 제한 내에 있는지 확인하십시오.
□센서에 일체형 트랜스미터가 있는 경우에는 센서와 트랜스미터 간 배선이 필요하지 않
습니다. 시그널 및 전원 배선에 대해서는 트랜스미터 설치 매뉴얼의 배선 지침을 따르
십시오.
□트랜스미터에 분리형 전자부가 있는 경우, 센서와 트랜스미터 간 배선은 이 매뉴얼의
지침을 따르고 전원 및 시그널 배선은 트랜스미터 설치 매뉴얼의 지침을 따르십시오.
표 2-1: 케이블 최대 길이
케이블 형식
Micro Motion
9선식
Micro Motion
4선식
표 2-2: 사용자 제공 4-wire 케이블의 최대 길이
배선 기능 배선 크기 최대 길이
전원(VDC) 0,326 mm² 91 m
시그널(RS-485) 0,326 mm² 이상 305 m
트랜스미터
9739 MVD 및 5700 트랜스미터305 m
기타 모든 MVD 트랜스미터 18 m
모든 4선식 MVD 트랜스미터 305 m - Ex 승인 없음
0,518 mm² 152 m
0,823 mm² 305 m
최대 길이
152 m - IIC 정격 센서 있음
305 m - IIB 정격 센서 있음
□최적의 성능을 위해, 센서를 권장 방향으로 설치하십시오. flow 튜브가 공정 유체로 가
득 차 있는 한 센서는 어느 방향으로 설치해도 작동합니다.
설치
매뉴얼
9
계획
10 2020 MMI-20051122

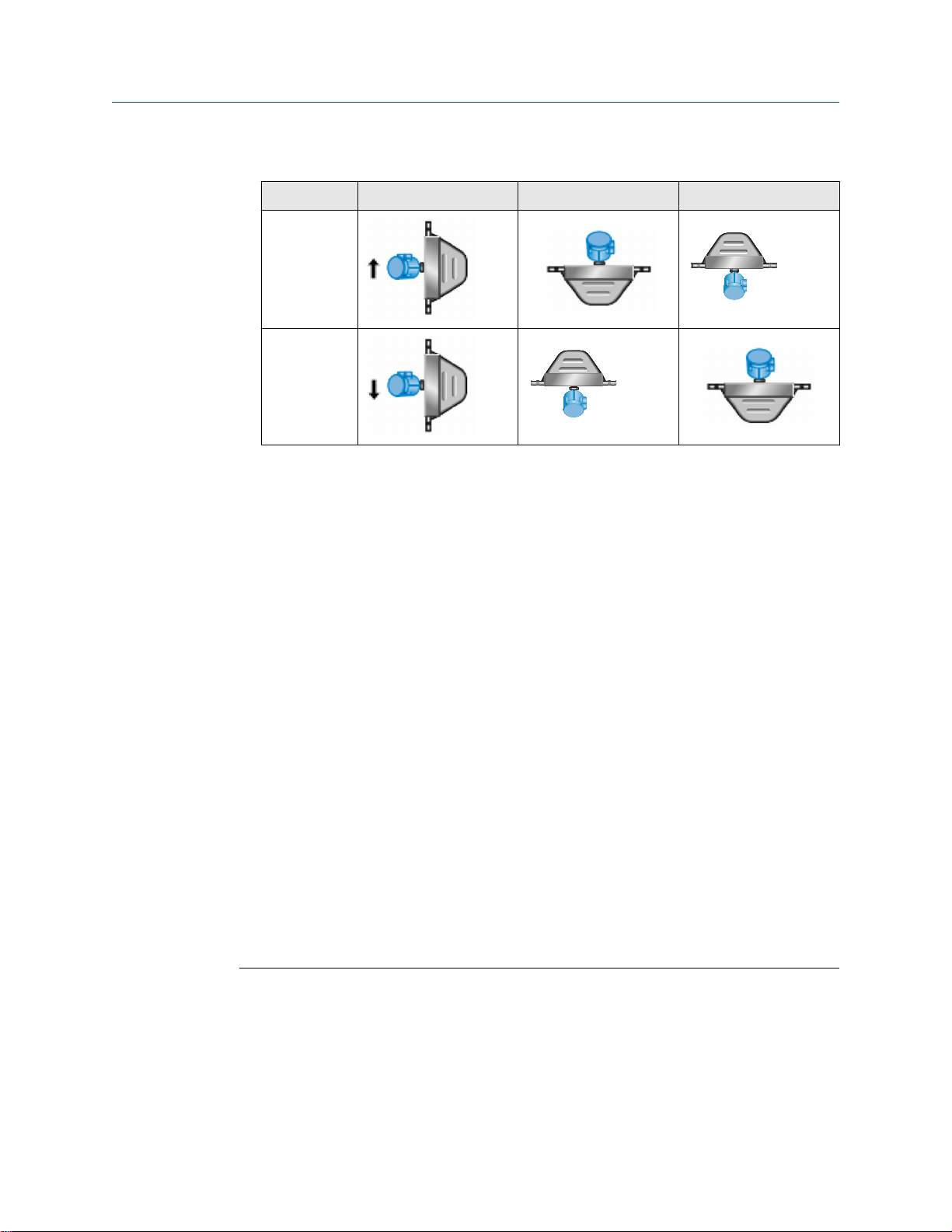

표 2-3: 기본 센서 방향
설치 매뉴얼
공정
액체 및 슬러
리
가스
□센서 케이스의 유체 방향 화살표가 공정의 실제 정방향 유량과 일치하도록 미터를 설
치하십시오. (유체 방향도 소프트웨어에서 선택할 수 있습니다.)
2.2 모범 사례
다음은 센서를 효과적으로 활용하는 데 도움이 될 수 있는 정보입니다.
• Micro Motion 센서에 대해 파이프 관 요구 사항이 없습니다. 파이프 업스트림 또는 다
운스트림 직관거리는 불필요합니다.
권장 방향 2차 권장 방향 다른 적절한 방향
2.3
• 수직 파이프라인에 센서를 설치한 경우에는 액체와 슬러리가 센서를 통과하여 위쪽으
로 이동해야 합니다. 가스는 아래쪽으로 이동해야 합니다.
• 센서 튜브는 공정 유체로 가득 채웁니다.
• 밸브가 하나인 센서를 통과하는 유량을 정지시키려면 센서에서 밸브 다운스트림을 설
치합니다.
• 센서에는 외부 지지대가 필요하지 않습니다. 플랜지는 모든 방향에서 센서를 지지합니
다.
온도 제한
온도 제한 그래프에 표시된 프로세스 및 주변 온도 범위에서 센서를 사용할 수 있습니다.
전자부 옵션을 선택할 때 온도 제한 그래프를 일반 가이드로만 사용해야 합니다. 프로세스
조건이 회색 영역에 가까울 때는 기술 지원에 문의하십시오.
주
• 주변 온도가 -40,0 °C보다 낮거나 60,0 °C보다 높은 모든 경우에서 전자부를 운영할 수
없습니다. 전자부에 허용되는 범위를 벗어나는 주변 온도에서 센서를 사용할 경우, 주
변 온도가 온도 제한 그래프의 음영 영역에 표시된 허용 범위 내에 있는 곳에 전자부를
분리해서 배치해야 합니다.
10 Micro Motion F-
시리즈
60 (140)
–40 (–40)
–100 (–148)
–40
(–40 )
350
( 662 )
T amb
T proc
A
B
설치 매뉴얼 계획
MMI-20051122 10 2020
• 온도 제한은 위험 지역 승인에 의해 더 제한될 수 있습니다. 센서와 함께 제공되거나
www.emerson.com/flowmeasurement에서 확인할 수 있는 위험 지역 승인 설명서를
참조하십시오.
• 확장형 전자부 옵션을 사용하면 트랜스미터, 코어 프로세서 또는 정션박스를 제외하고
센서 케이스를 절연할 수 있습니다. 이는 온도 등급에는 영향을 주지 않습니다. 60,0 °C
를 초과하는 상승된 프로세스 온도에서 센서 케이스를 절연할 때는 절연재로 전자부를
봉하지 않도록 하십시오. 전자부 장애가 발생할 수 있습니다.
표준 온도 모델의 주변 및 프로세스 온도 제한
다음 차트에는 316L 스테인리스 강(S), 니켈 합금 C22(H) 및 고압(P)을 사용하는 표준 온도
모델에 대한 주변 및 프로세스 온도 제한이 표시되어 있습니다.
60 (140)
Tamb
–40 (–40)
60 (140)
A
B
27
(81)
B
–100 (–148)
T
= 주변 온도 °C
amb
T
= 프로세스 온도 °C
proc
–100
(–148)
Tproc
204
(400)
A = 사용 가능한 모든 전자부 옵션
B = 분리형 전자부 전용
고온 모델의 주변 및 프로세스 온도 제한
다음 차트에는 316L 스테인리스 강(A) 및 니켈 합금 C22(B)을 사용하는 고온 모델에 대한
주변 및 프로세스 온도 제한이 표시되어 있습니다.
T
= 주변 온도 °C
amb
T
= 프로세스 온도 °C
proc
A = 사용 가능한 모든 전자부 옵션
B = 분리형 전자부 전용
설치
매뉴얼
11
계획 설치 매뉴얼
10 2020 MMI-20051122
12 Micro Motion F-
시리즈
설치
매뉴얼 설치
MMI-20051122 10 2020
3 설치

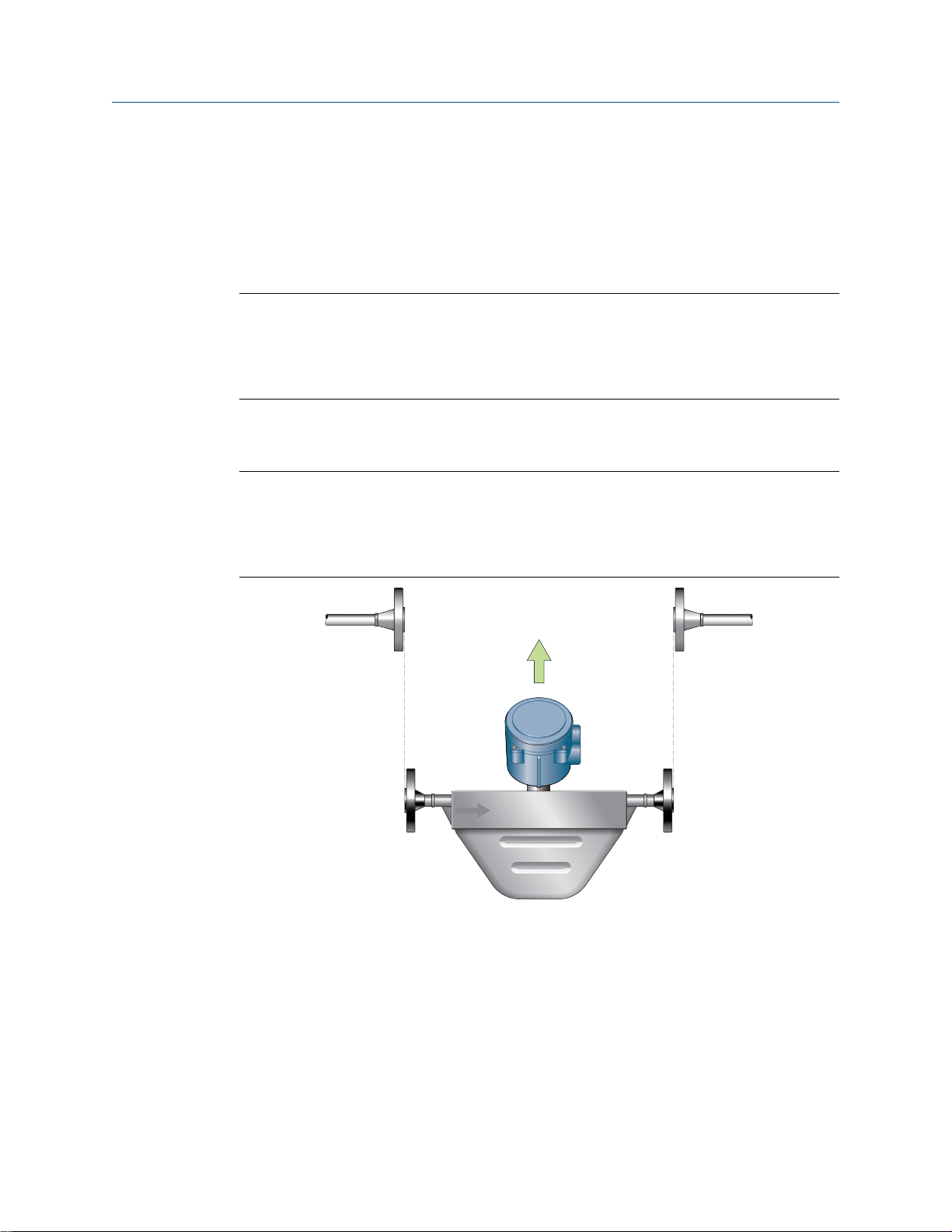

3.1 센서 장착
주의
• 전자부 또는 퍼지 연결부를 잡고 센서를 들어 올리면 장치가 손상될 수 있습니다.
• 전자부 하우징에 액체가 응집되는 위험을 줄이기 위해 트랜스미터 또는 센서 정션박스
의 도관 개방구가 위를 향하지 않도록 방향을 조정하십시오.
프로시저
센서 장착.
주
• 센서를 파이프 연결에 사용하지 마십시오.
• 센서에는 외부 지지대가 필요하지 않습니다. 플랜지는 모든 방향에서 센서를 지지합니
다.
3.2 확장형 전자부 연결
설치
확장형 전자부가 포함된 센서가 설치되어 있는 경우에는 확장기를 센서 케이스에 설치해
야 합니다.
확장형 코어 프로세서는 공장에서 특정 센서에 맞게 연결됩니다. 각 코어 프로세서를 동봉
된 센서와 함께 두십시오.
매뉴얼
13
G
H
E
D
C
A
B
F
설치
설치 매뉴얼
10 2020 MMI-20051122
주의
확장기와 피드스루(feedthrough)는 청결하고 건조하게 유지하십시오. 확장기나 피드스루
(feedthrough)에 습기 또는 이물질이 있는 경우 전자부 손상을 유발하고 측정 오류 또는 유
량계 장애를 초래할 수 있습니다.
프로시저
1. 센서의 피드스루에서 플라스틱 캡을 제거하여 재활용합니다.
그림 3-1: 피드스루 및 확장기 구성 요소
A.
트랜스미터 또는 코어 프로세서
B.
확장기
C. O-
링
D.
피드스루
E.
클램프 링
F.
클램프 나사
G.
플라스틱 플러그
H.
플라스틱 캡
(feedthrough)
2. 클램프 나사를 풀어 클램프 링을 제거합니다. O-링은 피드스루에 그대로 둡니다.
3. 확장기에서 플라스틱 플러그를 제거하여 재활용합니다.
14 Micro Motion F-
4. 확장기 아래쪽의 노치를 피드스루의 노치에 조심스럽게 정렬하여 확장기를 피드스
루에 맞춥니다.
5. 클램프 링을 닫고 클램프 나사를 1,47 N m ∼ 2,03 N m로 조입니다.
시리즈
설치
매뉴얼 배선
MMI-20051122 10 2020
4 배선
4.1 배선 옵션
사용하는 배선 절차는 선택한 전자부 옵션에 따라 달라집니다.
표 4-1: 전자부 옵션별 배선 절차
전자부 옵션 배선 절차
일체형 트랜스미터 트랜스미터는 센서에 이미 연결되어 있습니다. 센서와 트랜스미
터 간에 배선은 필요하지 않습니다. 트랜스미터에 전원 및 시그널
케이블을 배선하기 위한 지침은 트랜스미터 설치 매뉴얼을 참조
하십시오.
확장형 전자부 전자부는 확장부를 통해 센서와 분리되어 있으며 확장형 전자부
연결에 설명된 대로 연결해야 합니다. 물리적인 연결 과정에 전기
연결이 포함되기 때문에 배선이 필요하지 않습니다.
MVD™ 다이렉트 연결
™
배선할 트랜스미터가 없습니다. 센서와 직접 호스트 사이에 전원
및 시그널 케이블을 배선하기 위한 지침은 Micro Motion MVD
이렉트 연결 계기
매뉴얼을 참조하십시오.
다
일체형 코어 프로세서와 분리
형 트랜스미터
트랜스미터에 연결된 원격 코
어 프로세서
트랜스미터와 분리형 원격 코
어 프로세서 –
더블-홉
코어 프로세서는 센서에 이미 연결되어 있습니다. 코어 프로세서
와 트랜스미터를 4선식 케이블로 연결합니다. 4선식 케이블 연결
을 참조하십시오.
센서와 트랜스미터/코어 프로세서를 9선식 케이블로 연결합니
다. 9선식 케이블 연결 및 Micro Motion Micro Motion 9
계 케이블 준비 및 설치 가이드
• 코어 프로세서와 트랜스미터를 4 wire 케이블로 연결합니다.
4선식 케이블 연결을 참조하십시오.
• 센서와 코어 프로세서를 9 wire 케이블로 연결합니다. 9선식
케이블 연결 및 Micro Motion Micro Motion 9
블 준비 및 설치 가이드
를 참조하십시오.
를 참조하십시오.
선식 유량
선식 유량계 케이
경고
센서 승인 태그에 지정된 위험 지역이 센서가 설치될 환경에 적합한지 확인하십시오. 위
험 지역에서 본질안전에 대한 요건을 준수하지 않을 경우 폭발이 발생하여 부상이나 사
망을 초래할 수 있습니다.
주의
모든 하우징 커버 및 도관 개방구를 완전히 닫고 조이십시오. 잘못 밀폐된 하우징은 전자
부를 습기에 노출시켜 측정 오류 또는 유량계 오류를 일으킬 수 있습니다. 모든 가스켓 및
O-링을 검사하고 윤활유를 바르십시오.
설치
매뉴얼
15
배선
10 2020 MMI-20051122
설치 매뉴얼
4.2 4선식 케이블 연결
4.2.1 4선식 케이블 형식 및 용도
Micro Motion에서는 두 가지 유형의 4선식 케이블인 차폐 케이블과 아머드(armored) 케이
블을 제공합니다. 두 가지 유형 모두 쉴드 드레인 배선을 포함합니다.
Micro Motion에서 제공하는 케이블은 VDC 연결을 위한 빨간색과 검은색 0,823 mm² 배선
한 쌍과 RS-485 연결을 위한 흰색과 녹색 0,326 mm² 배선 한 쌍으로 구성됩니다.
사용자 제공의 케이블은 다음과 같은 요구 사항을 충족해야 합니다.
• 꼬임 2 wire 구조
• 적용 가능한 위험 지역 요구 사항(코어 프로세서를 위험 지역에 설치한 경우)
• 코어 프로세서와 트랜스미터(또는 호스트) 간 케이블 길이에 적합한 와이어 게이지
와이어 게이지
VDC 0,326 mm² 91 m
VDC 0,518 mm² 152 m
VDC 0,823 mm² 305 m
RS-485 0,326 mm² 이상
케이블 최대 길이
305 m
4.2.2 금속 도관 케이블 준비
프로시저
1. 일자 드라이버를 사용하여 코어 프로세서 커버를 제거합니다.
2. 센서까지 도관을 연결합니다.
3. 도관을 통과하여 케이블을 당깁니다.
4. 배수 배선을 절단하여 도관 양쪽 종단에서 플로팅되도록 합니다.
4.2.3 사용자 제공 케이블 글랜드와 케이블을 준비합니다.
프로시저
1. 일자 드라이버를 사용하여 코어 프로세서 커버를 제거합니다.
2. 글랜드 넛 및 글랜드 바디에 배선을 통과시킵니다.
A.
글랜드 바디
B.
글랜드 넛
16 Micro Motion F-
시리즈
설치
매뉴얼 배선
MMI-20051122 10 2020
3. RS-485 차폐 및 배수 배선을 하우징 내부 접지 나사에 고정합니다.
4. 공급업체 지침에 따라 글랜드를 조립합니다.
4.2.4 Micro Motion 제공 케이블 글랜드와 케이블을 준비합니
다.
프로시저
1. 일자 드라이버를 사용하여 코어 프로세서 커버를 제거합니다.
2. 글랜드 넛 및 클램프 인서트에 배선을 통과시킵니다.
A.
글랜드 넛
B.
클램프 인서트
3. 케이블 자켓을 벗깁니다.
옵션 설명
NPT 글랜드 유형 114 mm 벗깁니다.
M20 글랜드 유형 108 mm 벗깁니다.
4. 클리어 랩과 필러 재질을 제거합니다.
5. 차폐 대부분을 벗깁니다.
옵션 설명
NPT 글랜드 유형 19 mm만 남겨 놓고 벗깁니다.
M20 글랜드 유형 13 mm만 남겨 놓고 벗깁니다.
6. 배수 배선을 차폐 주위에 두 번 감고 나머지 배수 배선을 잘라냅니다.
A.
차폐 주위에 감은 배수 배선
설치
7. 호일(차폐 케이블)에만 해당합니다.
매뉴얼
17
배선 설치 매뉴얼
10 2020 MMI-20051122
주
브레이드(아머드 케이블)의 경우 이 단계를 건너뛰고 다음 단계를 계속하십시오.
옵션 설명
NPT 글
랜드 유
형
M20 글
랜드 유
형
a. 차폐 열수축 유연선을 배수 배선 위로 밉니다. 배선이 완전히 덮여
야 합니다.
b. 121,1 °C 열을 가하여 튜브를 수축시킵니다. 케이블이 타지 않도록
주의하십시오.
c. 내부 끝이 열수축 유연선의 브레이드(braid)와 수평이 되도록 클램
프 인서트를 배치합니다.
A.
차폐 열수축 유연선
B.
열을 가한 후
8 mm 잘라냅니다.
A.
자르기
8. 차폐 또는 브레이드(braid)를 클램프 인서트 위쪽으로 O-링을 지나 3 mm 위치에서
뒤로 접어서 그랜드를 조립합니다.
A.
뒤로 접은 차폐
9. 코어 프로세서 하우징의 도관 개방구에 글랜드 바디를 설치합니다.
18 Micro Motion F-
시리즈
A
B
D
C
AA
설치 매뉴얼 배선
MMI-20051122 10 2020
10. 글랜드 바디에 배선을 삽입하고 글랜드 넛을 글랜드 바디에 대고 조입니다.
A.
뒤로 접은 차폐
B.
글랜드 바디
4.2.5
코어 프로세서 단자에 배선 연결
4선식 케이블을 준비하고 차폐(필요한 경우)한 후 4선식 케이블의 개별 배선을 코어 프로
세서의 단자에 연결합니다.
프로시저
1. 배선을 코어 프로세서 단자에 연결합니다.
• 표준 코어 프로세서에 연결하는 경우에는 다음 이미지와 연결부를 사용하십시
오.
설치
A.
단자
1(
전원 공급
B.
단자
2(
전원 공급
C.
단자
3(RS-485/A):
D.
단자
4(RS-485/B):
• 고급 코어 프로세서에 연결하는 경우에는 다음 이미지와 연결부를 사용하십시
오.
매뉴얼
19
+):
빨간색 배선
-):
검은색 배선
흰색 배선
녹색 배선
D
A
B
C
배선
10 2020 MMI-20051122
A.
단자
1(
B.
C.
D.
단자
2(
단자
3(RS-485/A):
단자
4(RS-485/B):
전원 공급
전원 공급
+):
빨간색 배선
-):
검은색 배선
흰색 배선
녹색 배선
설치 매뉴얼
4.3
2. 코어 프로세서 커버를 다시 설치합니다.
3. 커버 나사를 다음 토크로 조정합니다.
• 알루미늄 하우징: 1,13 N m∼1,47 N m
• 스테인리스 강 하우징: 최소 2,15 N m
제대로 고정한 경우 커버와 바닥 사이에 틈이 없습니다.
4. 트랜스미터 설치 매뉴얼에 따라 배선을 트랜스미터 단자에 연결합니다.
9선식 케이블 연결
프로시저
1. Micro Motion 9
비하고 설치합니다.
2. 개별 배선의 피복된 종단을 정션박스의 터미널 블록에 삽입합니다. 나선이 노출되
어 있지 않도록 해야 합니다.
3. 같은 색끼리 배선을 연결합니다. 트랜스미터 또는 원격 코어 프로세서의 배선에 대
한 내용은 트랜스미터 설명서를 참조하십시오.
4. 나사를 조여 배선을 조입니다.
5. 가스켓의 무결성을 확인한 후 정션박스 커버 및 모든 하우징 커버를 덮고 단단히 밀
폐합니다.
6. 시그널 및 전원 배선 지침은 트랜스미터 설치 매뉴얼을 참조하십시오.
선식 유량계 케이블 준비 및 설치 가이드
의 지침에 따라 케이블을 준
20 Micro Motion F-
시리즈
설치 매뉴얼 접지
MMI-20051122 10 2020
5 접지
현장에 적용되는 표준에 따라 미터를 접지해야 합니다. 고객은 적용 가능한 모든 표준을
인지하고 준수해야 할 책임이 있습니다.
선결 요건
접지 실행을 위해 다음 가이드를 사용하십시오.
• 유럽의 경우, 대부분의 설치 환경에 IEC 60079-14(특히 섹션 16.2.2.3 및 16.2.2.4)가 적
용됩니다.
• 미국과 캐나다의 경우 ISA 12.06.01 Part 1에 관련 어플리케이션 및 요건에 대한 예제가
나와 있습니다.
적용 가능한 외부 표준이 없는 경우 다음 지침에 따라 센서를 접지하십시오.
• 배선 크기가 2,08 mm² 이상인 구리선을 사용하십시오.
• 모든 접지선은 임피던스가 1 Ω이 되지 않도록 가능한 짧게 유지하십시오.
• 접지선을 지면에 직접 연결하거나 플랜트 기준을 따르십시오.
주의
유량계를 지면에 접지시키거나, 시설에 대한 접지 네트워크 요건을 따르십시오. 접지를 잘
못하면 측정 오류가 발생할 수 있습니다.
프로시저
• 파이프라인의 조인트를 확인합니다.
• 파이프라인의 조인트가 지상에 결합되어 있으면 센서가 자동으로 접지되므로 더
이상의 조치가 필요하지 않습니다(지역 코드에서 요구하는 경우 제외).
• 파이프라인의 조인트가 접지된 상태가 아니면 접지 배선을 센서 전자부의 접지 나
사에 연결합니다.
팁
센서 전자부는 트랜스미터, 코어 프로세서 또는 정션박스일 수 있습니다. 접지 나사
는 내부 나사 또는 외부 나사일 수 있습니다.
설치
매뉴얼
21
접지 설치 매뉴얼
10 2020 MMI-20051122
22 Micro Motion F-
시리즈
설치
매뉴얼 추가 정보
MMI-20051122 10 2020
6 추가 정보
6.1 센서 케이스 퍼지
선결 요건
퍼지 절차를 시작하기 전에 다음을 준비하십시오.
• 테프론™ 테이프
• 센서 케이스를 퍼지하기에 충분한 아르곤 또는 질소 가스
퍼지 플러그가 센서 케이스에서 제거될 때마다 케이스를 다시 퍼지해야 합니다.
프로시저
1. 공정을 종료하거나 제어 장치를 수동 작동 모드로 설정합니다.
주의
케이스 퍼지 절차를 수행하기 전에 공정을 종료하거나 제어 장치를 수동 작동 모드
로 설정합니다. 유량계가 작동 중인 상태에서 퍼지를 실행하면 측정 정확도에 영향
을 주어 유량 신호가 부정확해질 수 있습니다.
2. 퍼지 플러그 둘 모두를 센서 케이스에서 제거합니다. 퍼지 라인을 사용 중이면 퍼지
라인의 밸브를 엽니다.
경고
• 퍼지 피팅에 파열판이 설치된 경우 파열판 압력 방출 공간을 깨끗하게 유지하
십시오. 센서에서 배출되는 고압 유체로 인해 심각한 부상이나 사망이 발생할
수 있습니다. 압력 방출 경로에 따라 방출에 사람과 장비가 노출되지 않도록 센
서 방향을 조정하십시오.
• 퍼지 플러그가 제거되는 경우 필요한 모든 예방 조치를 취하십시오. 퍼지 플러
그를 제거하면 센서의 보조 구역이 손상되어 사용자가 공정 유체에 노출될 수
있습니다.
• 센서 케이스를 부적절하게 가압하면 부상을 초래할 수 있습니다.
주의
퍼지 피팅에 파열판이 설치된 경우 파열판을 감싸는 디스크 멤브레인이 손상되지
않도록 퍼지 피팅을 제거할 때 나사 보호 장치를 사용해야 합니다.
3. 테프론 테이프로 2∼3번 감싸서 퍼지 플러그를 다시 설치할 수 있게 준비합니다.
4. 질소 또는 아르곤 가스 공급 장치를 퍼지 연결 주입부 또는 열려 있는 퍼지 라인 주
입부에 연결합니다. 연결 배출부는 열어 둔 상태로 둡니다.
주의
• 센서 케이스 안에 먼지, 습기, 녹 또는 기타 오염 물질이 들어가지 않도록 주의하
십시오.
설치
매뉴얼
23
추가
정보 설치 매뉴얼
10 2020 MMI-20051122
• 퍼지 가스가 공기보다 무거우면(예: 아르곤) 퍼지 가스가 공기를 아래쪽에서 위
쪽으로 옮길 수 있도록 주입부의 높이를 배출부보다 낮추십시오.
• 퍼지 가스가 공기보다 가벼우면(예: 질소) 퍼지 가스가 공기를 위쪽에서 아래쪽
으로 옮길 수 있도록 주입부의 높이를 배출부보다 높이십시오.
5. 퍼지 프로세스 중에 공기가 케이스 또는 퍼지 라인으로 흡입되지 않도록 연결 주입
부와 센서 케이스 사이의 씰이 단단한지 확인합니다.
6. 퍼지 가스가 센서를 통과하게 합니다.
퍼지 시간은 대기를 이너트(inert) 가스로 완전하게 교체하는 데 필요한 시간입니다.
라인 크기가 클수록 케이스를 퍼지하는 데 필요한 시간이 길어집니다. 퍼지 라인을
사용하는 경우 퍼지 라인의 추가 볼륨을 채울 수 있도록 퍼지 시간을 늘리십시오.
중요사항
퍼지 가스 압력은 0,5 bar 미만으로 유지하십시오.
표 6-1: 퍼지 시간
센서 모델 퍼지 속도 시간(분)
6.2
F025 566,3 l/h 4 1/2
F050 566,3 l/h 4 1/2
F100 566,3 l/h 6
F200 566,3 l/h 15
F300 566,3 l/h 25
F400 566,3 l/h 25
7. 적절한 시간에 가스 공급을 차단한 다음 퍼지 배출부와 연결 주입부를 퍼지 플러그
로 즉시 밀폐합니다.
센서 케이스에 압력을 가하지 마십시오. 작동 중에 케이스 내부의 압력이 대기압 이
상으로 상승하면 유량계 밀도 교정이 부정확해집니다.
8. 공기가 센서 케이스로 흡입되지 않도록 퍼지 피팅 씰이 단단한지 확인합니다.
압력 방출
F-시리즈 센서는 케이스에 파열판이 설치되어 있는 상태로 제공됩니다. 드물지만, 파열판
은 flow 튜브 파열 시 센서 케이스에서 공정 유체를 배출합니다. 일부 사용자는 배출되는
공정 유체를 저장하기 위한 파이프라인을 파열판에 연결합니다. 파열판에 대한 자세한 내
용은 고객 서비스에 문의하십시오.
센서에 파열판이 장착되어 있는 경우, 항상 그 상태로 두어야 하며 그렇지 않으면 케이스
를 다시 퍼지해야 합니다. 튜브 파열로 인해 파열판이 작동하는 경우 파열판의 씰이 파손
되며 코리올리스 유량계를 서비스에서 제거해야 합니다.
24 Micro Motion F-
시리즈
설치 매뉴얼 추가 정보
MMI-20051122 10 2020
경고
• 압력 방출 경로에 따라 방출에 사람과 장비가 노출되지 않도록 센서 방향을 조정하십
시오.
• 파열판에서 압력이 배출되는 공간은 깨끗하게 유지해야 합니다. 센서에서 배출되는
고압 유체로 인해 심각한 부상이나 사망이 발생할 수 있습니다.
중요사항
파열판이 사용되면 하우징이 더 이상 보조 격납부 기능을 수행할 수 없습니다.
주의
퍼지 피팅, 블라인드 플러그 또는 파열판을 제거하면 Ex-i 안전 인증, Ex-tc 안전 인증 및 코
리올리 계기의 IP 등급이 손상됩니다. 퍼지 피팅, 블라인드 플러그 또는 파열판에 대한 수
정 사항은 최소 IP66/IP67 등급을 유지해야 합니다.
설치
매뉴얼
25
*MMI-20051122 *
MMI-20051122
Rev. CI
2020
자세한
©
202
Emerson
. Micro Motion, ELITE, ProLink, MVD, MVD Direct Connect
니다
상표는
모든 상표는 해당 소유자의 자산입니다.
기타
www.emerson.com
정보 :
0 Micro Motion, Inc. 모든 권리 보유.
로고는 Emerson Electric Co.의 상표 및 서비스 상표입
Emerson Automation Solutions 사업 부의 상표입니다.
Loading...
