Micro Motion™ 질량 충전 트랜스미터

설치 매뉴얼

MMI-20086798, Rev AH

5 2021

안전 관련 사항

이 매뉴얼은 직원과 장비를 보호하기 위한 안전 관련 사항을 제공합니다. 다음 단계로 진행하기 전에 해당되는 안전 관련 사항을
숙지하십시오.

안전성 및 승인 정보

이 Micro Motion 제품은 이 매뉴얼의 설명에 따라 올바르게 설치된 경우 해당되는 모든 유럽 지침을 준수합니다. 이 제품에 적용되
는 지침에 대해서는 EU 적합성 선언서를 참조하십시오. 해당되는 모든 유럽 지침이 포함된 EU 적합성 선언서와 전체 ATEX 설치 도
면 및 지침, 유럽 연합 이외 지역 설치를 위한 IECEx 설치 지침, 그리고 북미 지역 설치를 위한 CSA 설치 지침은 인터넷
(www.emerson.com)에서 확인하거나 해당 지역 Micro Motion 지원 센터를 통해 확인할 수 있습니다.

압력 장비 규정(PED)을 준수하는 장비에 첨부된 정보는 인터넷(www.emerson.com)에서 찾을 수 있습니다.

유럽의 위험 지역 설치에 대해 국가 표준이 적용되지 않을 경우 표준 EN 60079–14를 참조하십시오.

기타 정보

전체 제품 사양은 제품 데이터 시트에서 찾을 수 있습니다. 문제 해결 정보는 구성 매뉴얼에서 찾을 수 있습니다. 제품 데이터 시트
와 매뉴얼은 Micro Motion 웹 사이트(www.emerson.com)에서 제공됩니다.

반품 정책

장비 반품 시 Micro Motion에서 정한 절차를 따르십시오. 해당 절차는 교통/운송 관련 정부 기관의 법적 규정을 준수하고 Micro
Motion 직원의 근무 환경 안전을 도모하기 위한 것입니다. Micro Motion 반품 절차를 따르지 않을 경우 Micro Motion은 장비 반품
을 승인하지 않습니다.

반품 절차 및 양식은 Micro Motion 지원 웹 사이트(www.emerson.com)에서 확인할 수 있으며 Micro Motion 고객 서비스 부서에
전화로 요청할 수도 있습니다.

Emerson 유량 고객 서비스

이메일:

• 글로벌: [e-mail]

• 아시아 태평양: [e-mail]

전화 번호:

북

/남미 유럽 및 중동 아시아 태평양

미국

캐나다

멕시코

아르헨티나

브라질

칠레

페루

800-522-6277

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

영국 및 아일랜드

네덜란드

프랑스

독일

이탈리아

중부/동부 유럽

러시아/CIS

이집트

오만

카타르

쿠웨이트

남아프리카

0870 240 1978

[phone]
666

[phone]
901

0800 182 5347

[phone]

[phone]
111

[phone]

0800 000 0015

800 70101

431 0044

663 299 01

800 991 390

호주

뉴질랜드

인도

파키스탄

중국

일본

대한민국

싱가포르

태국

말레이시아

800 158 727

099 128 804

800 440 1468

888 550 2682

[phone]

[phone]

[phone]

[phone]

001 800 441 6426

800 814 008

2

북/남미 유럽 및 중동 아시아 태평양

사우디아라비아

아랍에미리트

800 844 9564

800 0444 0684

3

4

설치 매뉴얼 목차

MMI-20086798 5 2021

목차

제 장 1 계획........................................................................................................................... 7

1.1 계기 구성 요소.............................................................................................................................7

1.2 유지 보수 접근성......................................................................................................................... 7

1.3 이산 출력 배선 요구 사항.............................................................................................................7

1.4 전력 요구 사항.............................................................................................................................8

제 장 2 모든 질량 충전 트랜스미터용 배선................................................................................9

2.1 I/O 배선 커넥터 위치 및 식별....................................................................................................... 9

제 장 3 PROFIBUS-DP를 지원하는 질량 충전 트랜스미터용 배선.............................................. 11

3.1 PROFIBUS-DP 네트워크 스위치 설정..........................................................................................11

3.2 출력 옵션 Q용 와이어 연결........................................................................................................ 12

3.3 출력 옵션 U용 와이어 연결........................................................................................................ 14

3.4 출력 옵션 V용 와이어 연결........................................................................................................ 17

제 장 4 ModbusP를 지원하는 질량 충전 트랜스미터용 배선.................................................... 21

4.1 출력 옵션 P용 와이어 연결.........................................................................................................21

4.2 출력 옵션 R용 와이어 연결.........................................................................................................22

4.3 출력 옵션 S용 와이어 연결.........................................................................................................25

4.4 출력 옵션 T용 와이어 연결.........................................................................................................26

제 장 5 추가 정보..................................................................................................................29

5.1 교체용 전자 모듈 설치............................................................................................................... 29

부록 A 사양......................................................................................................................... 31

A.1 물리적 사양...............................................................................................................................31

A.2 전기 연결...................................................................................................................................38

A.3 입력/출력 신호..........................................................................................................................40

A.4 디지털 통신...............................................................................................................................50

A.5 호스트 인터페이스....................................................................................................................51

A.6 전원 공급...................................................................................................................................51

A.7 환경적인 제약........................................................................................................................... 51

A.8 환경적인 영향........................................................................................................................... 52

A.9 위험 지역 분류.......................................................................................................................... 52

설치

매뉴얼

5

목차 설치 매뉴얼

5 2021 MMI-20086798

6 Micro Motion

질량 충전 트랜스미터

설치 매뉴얼 계획

MMI-20086798 5 2021

1 계획

1.1 계기 구성 요소

계기는 다음 구성 요소로 이루어집니다.

• 트랜스미터

• 센서

다음 센서는 FMT와 호환됩니다.

— 모든 CMFS 센서

— F025 - F100

— H025 - H100

— T025 - T150

• 추가 메모리 및 처리 기능을 제공하는 코어 프로세서

1.2 유지 보수 접근성

다음 조건을 만족시키는 위치와 방향으로 트랜스미터를 설치하십시오.

• 트랜스미터 하우징 커버를 열 수 있도록 충분한 간격을 둡니다. Micro Motion은 트랜스

미터 후방에 203 mm – 254 mm의 간격을 유지할 것을 권장합니다.

• 트랜스미터에 케이블을 연결하기 위한 충분한 접근 공간을 제공합니다.

1.3

이산 출력 배선 요구 사항

특정 충전 유형 및 충전 옵션을 구현하려면 트랜스미터의 이산 출력을 적절한 밸브 또는 장
치에 연결해야 합니다.

이산 출력 배선에 대한 요구 사항은 표 1-1 을 참조하십시오.

주

• 여기에 제시된 정보는 이산 출력이 있는 트랜스미터에만 적용됩니다.

• 지원되는 옵션만 나열됩니다.

•

구성 가능

나타냅니다. 충전 유형 및 옵션이 퍼지 밸브에 대해 이 출력을 필요로 하지 않는 경우 구
성 가능 이산 출력/이산 입력은 필요에 따라 다양한 다른 용도로 사용할 수 있습니다.

• 내부 전원을 사용하는 경우 단자를 접지에 연결하지 마십시오.

DO라는 용어는 이산 출력으로 구성된 경우 구성 가능 이산 입력/이산 출력을

설치

매뉴얼

7

계획 설치 매뉴얼

5 2021 MMI-20086798

표 1-1: 충전 유형 및 충전 옵션에 대한 배선 요구 사항

충전 유형과 옵션 정밀 DO1 정밀 DO2 구성 가능 DO

표준 1단계 1차 밸브 해당 없음 해당 없음

표준 1단계와 퍼지 1차 밸브 해당 없음 퍼지 밸브

표준 1단계와 펌프 1차 밸브 펌프 필요에 따라

표준 2단계 1차 밸브 2차 밸브 필요에 따라

표준 2단계와 퍼지 1차 밸브 2차 밸브 퍼지 밸브

시간 제한 1차 밸브 해당 없음 필요에 따라

퍼지 시간 제한 1차 밸브 해당 없음 퍼지 밸브

듀얼 필헤드 필헤드 #1의 밸브 필헤드 #2의 밸브 필요에 따라

듀얼 필헤드 시간 제한 필헤드 #1의 밸브 필헤드 #2의 밸브 필요에 따라

1.4 전력 요구 사항

트랜스미터는 Eurofast(M-12) 커넥터 중 하나를 통해 전원이 공급됩니다. 출력 구성에 대
해서는 배선 지침을 참조하십시오.

전원 공급 요구 사항:

• 24VDC

• 5.5W 및 I/O 요건

• 24 VIO 패스스루에서 최대 1A

주의

+24VDCin (–)를 장치 외부의 +24VI/O (–)에 연결하지 마십시오. +24VI/O 패스스루 공급은
부동 상태로 유지되어야 합니다. 외부에서 연결하면 +24VI/O 전류 제한이 제대로 작동하
지 않습니다.

8 Micro Motion

질량 충전 트랜스미터

설치 매뉴얼 모든 질량 충전 트랜스미터용 배선

MMI-20086798 5 2021

2 모든 질량 충전 트랜스미터용 배선

2.1 I/O 배선 커넥터 위치 및 식별

아래 그림을 사용하여 트랜스미터에서 3개의 I/O 배선 커넥터를 찾아 식별하십시오. 이러
한 커넥터는 문자 이름 “A”, “B” 및 “C”로 나타나 있습니다.

주

핀 번호는 트랜스미터 또는 커넥터에 표시되어 있지 않습니다. 그림의 핀 위치를 트랜스미
터 및 커넥터의 위치와 비교하여 적절한 핀 번호를 확인하십시오.

그림 2-1: I/O 배선 커넥터

5

6 4

8

21

5

8

2 1

전원 및

3

64

7

Modbus®

7

3

A. 8핀 수

B. 5핀 암 PROFIBUS®

C. 8핀 암

이산

I/O

커넥터 또는 주파수 출력 및

커넥터

A

C

커넥터

B

I/O

전원(구성 옵션에 따라 다름

4

1

3

2

)

설치

매뉴얼

9

모든 질량 충전 트랜스미터용 배선 설치 매뉴얼

5 2021 MMI-20086798

10 Micro Motion

질량 충전 트랜스미터

A

B

C
D
E

F

설치

매뉴얼 PROFIBUS-DP를 지원하는 질량 충전 트랜스미터용 배선

MMI-20086798 5 2021

3 PROFIBUS-DP를 지원하는 질량 충전

트랜스미터용 배선

3.1 PROFIBUS-DP 네트워크 스위치 설정

트랜스미터를 PROFIBUS 네트워크에 연결하기 전에 내부 PROFIBUS 네트워크 주소 및 네트
워크 종단 스위치를 사용하여 장치 파라미터를 설정해야 합니다.

네트워크 주소 및 네트워크 종단 스위치는 트랜스미터 하우징 내부에 있습니다. 그림 3-1
을 참조하십시오.

그림 3-1: PROFIBUS 네트워크 스위치

설치

매뉴얼

A. 4 x 5/16"

B.

하우징 커버

C.

네트워크 주소 스위치

D.

네트워크 주소 스위치

E.

네트워크 주소 스위치

F.

네트워크 종단

프로시저

1. 하우징 커버를 고정하는 5/16" 볼트 4개를 풉니다.

볼트

-

일자리 숫자

-

십자리 숫자

-

백자리 숫자

DIP

스위치

11

PROFIBUS-DP를 지원하는 질량 충전 트랜스미터용 배선 설치 매뉴얼

5 2021 MMI-20086798

2. 하우징 커버를 똑바로 위로 들어 올립니다.

3. PROFIBUS 네트워크 주소 스위치를 네트워크에 맞게 설정합니다.

PROFIBUS-DP 장치에 허용되는 주소 범위는 000∼126입니다. 기본 주소는 126입니
다.

4. 2개의 네트워크 종단 DIP 스위치를 설정합니다. 2개의 스위치 모두 동일하게 설정

해야 합니다.

옵션 설명

ON/ON 로컬 네트워크 세그먼트에 종단 저항이 있는 경우 이 옵션을 사용합니

다.

OFF/OFF 로컬 네트워크 세그먼트에 종단 저항이 없는 경우 이 옵션을 사용합니

다.

5. 하우징 커버를 트랜스미터 바닥으로 내립니다.

6. 5/16" 볼트 4개를 조입니다.

3.2 출력 옵션 Q용 와이어 연결

출력 옵션 Q가 있는 FMT 트랜스미터에는 24V/mA 커넥터, 주파수 출력 커넥터 및
PROFIBUS-DP 커넥터가 결합되어 있습니다.

선결 요건

PROFIBUS-DP 플러그를 연결하기 전에 내부 PROFIBUS 네트워크 스위치를 설정해야 합니
다.

프로시저

그림 3-2 에 표시된 각 커넥터에 적절한 케이블을 삽입합니다.

12 Micro Motion

질량 충전 트랜스미터

설치 매뉴얼 PROFIBUS-DP를 지원하는 질량 충전 트랜스미터용 배선

MMI-20086798 5 2021

그림 3-2: 옵션 Q 커넥터

mA (+)

mA (–)

Service port A

Service port B

A

+24 VDC in (–)

+24 VDC in (+)

5

6 4

7

8

3

21

+24 V I/O (+)

+24 V I/O (–)

A. 8핀 수

전원 및

3

Modbus

B. 5핀 암 PROFIBUS

C. 8핀 암

주파수 출력 및

5

64

8

2 1

커넥터

I/O

7

Frequency output (–)

Frequency output (+)

커넥터

전원 커넥터

C

B

3

PROFIBUS A

표 3-1: 옵션 Q - 전원 및 Modbus 커넥터

핀 ID 배선 색상 출력

핀 1 흰색

핀 2 갈색 RS-485B/범용 서비스 포트(USP)

핀 3 녹색 RS-485A/범용 서비스 포트(USP)

핀 4 노란색

+24VDC in(+)

mA (-)

PROFIBUS B

4

1

2

설치

매뉴얼

핀 5 회색

mA (+)

핀 6 분홍색 비활성

핀 7 파란색

+24VDC in(-)

핀 8 빨간색 비활성

13

PROFIBUS-DP를 지원하는 질량 충전 트랜스미터용 배선 설치 매뉴얼

5 2021 MMI-20086798

표 3-2: 옵션 Q - PROFIBUS 커넥터

핀 ID 배선 색상 출력

핀 1 비활성 비활성

핀 2 녹색

핀 3 비활성 비활성

핀 4 빨간색

핀 5 비활성 비활성

PROFIBUS A

PROFIBUS B

표 3-3: 옵션 Q - 주파수 출력 및 I/O 전원 커넥터

M12 핀 배선 색상 출력

핀 1 흰색 주파수 출력 (+)

핀 2 갈색 비활성

핀 3 녹색

핀 4 노란색

핀 5 회색 비활성

핀 6 분홍색 비활성

핀 7 파란색 주파수 출력 (-)

핀 8 빨간색 비활성

+24V I/O (-)

+24V I/O (+)

주

이 구성에는 비활성 출력을 사용할 수 없습니다.

3.3

출력 옵션 U용 와이어 연결

출력 옵션 U가 있는 FMT에는 24V/mA 커넥터, 이산 출력/이산 입력 커넥터 및 PROFIBUS­DP 커넥터가 결합되어 있습니다. 이 출력 구성을 통해 밸브 측 전원 출력을 포함하여 밸브
에 직접 배선할 수 있습니다.

선결 요건

PROFIBUS-DP 플러그를 연결하기 전에 내부 PROFIBUS 네트워크 스위치를 설정해야 합니
다.

프로시저

그림 3-3 에 표시된 각 커넥터에 적절한 케이블을 삽입합니다.

14 Micro Motion

질량 충전 트랜스미터

설치 매뉴얼 PROFIBUS-DP를 지원하는 질량 충전 트랜스미터용 배선

MMI-20086798 5 2021

그림 3-3: 옵션 U 커넥터

mA (+)

mA (–)

Precision
DO1 (+)

Configurable
DO/DI (+)

Service port A

Service port B

Precision
DO1 (-)

Configurable
DO/DI (-)

A

C

B

PROFIBUS B

4

3

PROFIBUS A

1

2

+24 VDC in (–)

+24 VDC in (+)

+24 V I/O (+)

+24 V I/O (–)

Precision
DO2 (+)

Precision
DO2 (-)

5

6 4

7

8

5

3

8

2 1

3

21

64

7

A. 8핀 수

B. 5핀 암 PROFIBUS

C. 8핀 암

전원 및

이산

I/O

Modbus

커넥터

커넥터

커넥터

표 3-4: 옵션 U - 전원 및 Modbus 커넥터

핀 ID 배선 색상 출력

핀 1 흰색

핀 2 갈색 RS-485B/범용 서비스 포트(USP)

핀 3 녹색 RS-485A/범용 서비스 포트(USP)

핀 4 노란색

핀 5 회색

핀 6 분홍색 비활성

핀 7 파란색

핀 8 빨간색 비활성

+24VDC in(+)

mA (-)

mA (+)

+24VDC in(-)

설치

매뉴얼

15

PROFIBUS-DP를 지원하는 질량 충전 트랜스미터용 배선 설치 매뉴얼

5 2021 MMI-20086798

표 3-5: 옵션 U - PROFIBUS 커넥터

핀 ID 배선 색상 출력

핀 1 비활성 비활성

핀 2 녹색

핀 3 비활성 비활성

핀 4 빨간색

핀 5 비활성 비활성

PROFIBUS A

PROFIBUS B

표 3-6: 옵션 U - 이산 I/O 커넥터

M12 핀 배선 색상 출력

핀 1 흰색 구성 가능 DO/DI (+)

핀 2 갈색 정밀 DO2 (-)

핀 3 녹색

핀 4 노란색

핀 5 회색 정밀 DO1 (+)

핀 6 분홍색 정밀 DO1 (-)

핀 7 파란색 구성 가능 DO/DI (-)

핀 8 빨간색 정밀 DO2 (+)

+24V I/O (-)

+24V I/O (+)

절연된 출력 배선

그림 3-4 에는 1차 충전 밸브의 배선 정렬 예가 나와 있습니다.

16 Micro Motion

질량 충전 트랜스미터

설치 매뉴얼 PROFIBUS-DP를 지원하는 질량 충전 트랜스미터용 배선

MMI-20086798 5 2021

그림 3-4: 절연된 출력 배선 예

+24 V I/O (+)

+24 V I/O (–)

A. 8핀 수

3

Valve or pilot valve solenoid

전원 및

Modbus

B. 5핀 암 PROFIBUS

C. 8핀 암

이산

I/O

5

8

2 1

커넥터

커넥터

Precision DO1 (+)

Precision DO (-)

64

7

커넥터

A

B

C

3.4

설치

매뉴얼

출력 옵션 V용 와이어 연결

출력 옵션 V가 있는 FMT에는 결합된 24V/mA 커넥터, 이산 출력/이산 입력 커넥터 및
PROFIBUS-DP 커넥터가 있습니다. 이 출력 구성을 통해 밸브 측 전원 출력을 포함하여 밸브
에 직접 배선할 수 있습니다.

선결 요건

PROFIBUS-DP 플러그를 연결하기 전에 내부 PROFIBUS 네트워크 스위치를 설정해야 합니
다.

프로시저

그림 3-5에 표시된 각 커넥터에 적절한 케이블을 삽입합니다.

17

PROFIBUS-DP를 지원하는 질량 충전 트랜스미터용 배선 설치 매뉴얼

5 2021 MMI-20086798

그림 3-5: 옵션 V 커넥터

mA (+)

mA (–)

Precision
DO1 (+)

Configurable
DO/DI (+)

Service port A

Service port B

+24 V I/O (+)

A

C

B

PROFIBUS B

4

3

PROFIBUS A

1

2

+24 VDC in (–)

+24 VDC in (+)

+24 V I/O (+)

Precision
DO2 (+)

6 4

7

3

+24 V I/O (+)

5

8

5

8

2 1

3

21

64

7

A. 8핀 수

B. 5핀 암 PROFIBUS

C. 8핀 암

전원 및

이산

I/O

Modbus

커넥터

커넥터

커넥터

표 3-7: 옵션 V - 전원 및 Modbus 커넥터

핀 ID 배선 색상 출력

핀 1 흰색

핀 2 갈색 RS-485B/범용 서비스 포트(USP)

핀 3 녹색 RS-485A/범용 서비스 포트(USP)

핀 4 노란색

핀 5 회색

핀 6 분홍색 비활성

핀 7 파란색

핀 8 빨간색 비활성

+24VDC in(+)

mA (-)

mA (+)

+24VDC in(-)

18 Micro Motion

질량 충전 트랜스미터

설치 매뉴얼 PROFIBUS-DP를 지원하는 질량 충전 트랜스미터용 배선

MMI-20086798 5 2021

표 3-8: 옵션 V - PROFIBUS 커넥터

핀 ID 배선 색상 출력

핀 1 비활성 비활성

핀 2 녹색

핀 3 비활성 비활성

핀 4 빨간색

핀 5 비활성 비활성

PROFIBUS A

PROFIBUS B

표 3-9: 옵션 V - 이산 I/O 커넥터

M12 핀 배선 색상 출력

핀 1 흰색 구성 가능 DO/DI (+)

핀 2 갈색

핀 3 녹색 비활성

핀 4 노란색

핀 5 회색 정밀 DO1 (+)

핀 6 분홍색 비활성

핀 7 파란색

핀 8 빨간색 정밀 DO2 (+)

+24V I/O (+)

+24V I/O (+)

+24V I/O (+)

주

밸브는 +24V I/O와 DO 사이에 연결됩니다. 밸브가 극성에 민감한 경우 밸브 +는 24V I/O
(+)로 됩니다.

설치

매뉴얼

19

PROFIBUS-DP를 지원하는 질량 충전 트랜스미터용 배선 설치 매뉴얼

5 2021 MMI-20086798

20 Micro Motion

질량 충전 트랜스미터

설치

매뉴얼 ModbusP를 지원하는 질량 충전 트랜스미터용 배선

MMI-20086798 5 2021

4 ModbusP를 지원하는 질량 충전 트랜

스미터용 배선

4.1 출력 옵션 P용 와이어 연결

출력 옵션 P가 있는 FMT 트랜스미터에는 24V/RS-485/mA 커넥터와 주파수 출력 커넥터가
결합되어 있습니다.

프로시저

주

주파수 출력은 passive입니다.

그림 4-1에 표시된 각 커넥터에 적절한 케이블을 삽입합니다.

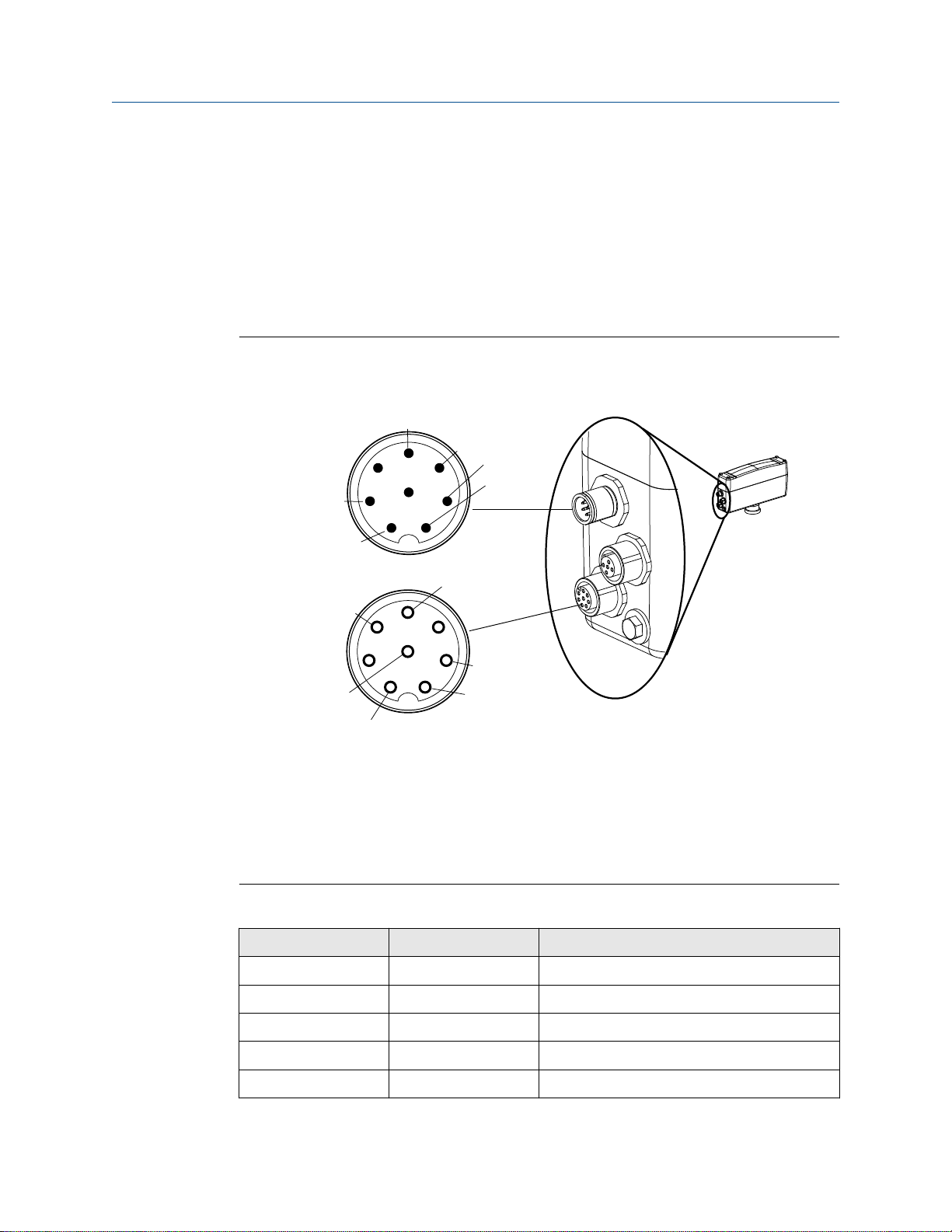

그림 4-1: 옵션 P 커넥터

mA (+)

5

6 4

+24 VDC in (–)

+24 VDC in (+)

+24 V I/O (+)

+24 V I/O (–)

A. 8핀 수

B.

C. 8핀 암

전원 및

출력 옵션 P에는 사용되지 않음

주파수 출력 및

7

8

RS-485/B

5

3

8

2 1

Modbus

21

64

I/O

mA (–)

RS-485/A

3

7

Frequency output (–)

Frequency output (+)

커넥터

전원 커넥터

A

B

C

설치

매뉴얼

21

ModbusP

를 지원하는 질량 충전 트랜스미터용 배선 설치 매뉴얼

5 2021 MMI-20086798

표 4-1: 옵션 P - 전원 및 Modbus 커넥터

핀 ID 배선 색상 출력

핀 1 흰색

핀 2 갈색 RS-485B/범용 서비스 포트(USP)

핀 3 녹색 RS-485A/범용 서비스 포트(USP)

핀 4 노란색

핀 5 회색

핀 6 분홍색 비활성

핀 7 파란색

핀 8 빨간색 비활성

+24VDC in(+)

mA (-)

mA (+)

+24VDC in(-)

주

커넥터 B는 출력 옵션 P를 사용하는 경우 비활성입니다.

표 4-2: 옵션 P - 주파수 출력 및 I/O 전원 커넥터

M12 핀 배선 색상 출력

핀 1 흰색 주파수 출력 (+)

핀 2 갈색 비활성

핀 3 녹색

핀 4 노란색

+24V I/O (-)

+24V I/O (+)

4.2

핀 5 회색 비활성

핀 6 분홍색 비활성

핀 7 파란색 주파수 출력 (-)

핀 8 빨간색 비활성

주

커넥터 C, 핀 2, 5, 6 및 8은 옵션 P에 사용할 수 없습니다.

출력 옵션 R용 와이어 연결

출력 옵션 R이 있는 FMT 트랜스미터에는 24V/RS-485/mA 출력 커넥터와 고정밀 이산 출
력 커넥터가 결합되어 있습니다.

프로시저

그림 4-2에 표시된 각 커넥터에 적절한 케이블을 삽입합니다.

22 Micro Motion

질량 충전 트랜스미터

설치 매뉴얼 ModbusP를 지원하는 질량 충전 트랜스미터용 배선

MMI-20086798 5 2021

그림 4-2: 옵션 R 커넥터

A. 8핀 수

B.

C. 8핀 암

전원 및

Modbus

커넥터

출력 옵션 R에는 사용되지 않음

이산

I/O

커넥터

표 4-3: 옵션 R - 전원 및 Modbus 커넥터

핀 ID 배선 색상 출력

핀 1 흰색

핀 2 갈색 RS-485B/범용 서비스 포트(USP)

핀 3 녹색 RS-485A/범용 서비스 포트(USP)

핀 4 노란색

핀 5 회색

핀 6 분홍색 비활성

핀 7 파란색

핀 8 빨간색 비활성

+24VDC in(+)

mA (-)

mA (+)

+24VDC in(-)

주

커넥터 B는 출력 옵션 R을 사용하는 경우 비활성입니다.

설치

매뉴얼

23

ModbusP

를 지원하는 질량 충전 트랜스미터용 배선 설치 매뉴얼

5 2021 MMI-20086798

표 4-4: 옵션 R - 이산 I/O 커넥터

M12 핀 배선 색상 출력

핀 1 흰색 구성 가능 FO/DO/DI (+)

핀 2 갈색 정밀 DO2 (-)

핀 3 녹색

핀 4 노란색

+24V I/O (-)

+24V I/O (+)

핀 5 회색 정밀 DO1 (+)

핀 6 분홍색 정밀 DO1 (+)

핀 7 파란색 구성 가능 FO/DO/DI (-)

핀 8 빨간색 정밀 DO2 (+)

절연된 출력 배선

그림 4-3 에는 1차 충전 밸브의 배선 정렬 예가 나와 있습니다.

그림 4-3: 절연된 출력 배선 예

+24 V I/O (+)

+24 V I/O (–)

Precision DO1 (+)

5

3

8

2 1

Precision DO (-)

64

7

A

C

B

Valve or pilot valve solenoid

A. 8핀 수

B. 5핀 암 PROFIBUS

C. 8핀 암

전원 및

이산

I/O

Modbus

커넥터

커넥터

커넥터

24 Micro Motion

질량 충전 트랜스미터

설치 매뉴얼 ModbusP를 지원하는 질량 충전 트랜스미터용 배선

MMI-20086798 5 2021

4.3 출력 옵션 S용 와이어 연결

출력 옵션 S가 있는 FMT 트랜스미터에는 24V/RS-485/mA 커넥터와 고정밀 이산 출력 커넥
터가 결합되어 있습니다. 이 출력 구성을 통해 밸브 측 전원 출력을 포함하여 밸브에 직접
배선할 수 있습니다.

프로시저

그림 4-4에 표시된 각 커넥터에 적절한 케이블을 삽입합니다.

그림 4-4: 옵션 S 커넥터

mA (+)

mA (–)

RS-485/A

RS-485/B

A

+24 VDC in (–)

5

6 4

7

8

3

21

+24 VDC in (+)

Precision
DO1 (+)

+24 V I/O (+)

Precision
DO2 (+)

+24 V I/O (+)

A. 8핀 수

B.

C. 8핀 암

전원 및

출력 옵션 S에는 사용되지 않음

이산

3

Modbus

I/O

커넥터

5

64

8

2 1

7

Configurable
DO/DI (+)

커넥터

+24 V I/O (+)

C

표 4-5: 옵션 S - 전원 및 Modbus 커넥터

핀 ID 배선 색상 출력

핀 1 흰색

+24VDC in(+)

B

설치

매뉴얼

핀 2 갈색 RS-485B/범용 서비스 포트(USP)

핀 3 녹색 RS-485A/범용 서비스 포트(USP)

핀 4 노란색

핀 5 회색

mA (-)

mA (+)

25

ModbusP를 지원하는 질량 충전 트랜스미터용 배선 설치 매뉴얼

5 2021 MMI-20086798

표 4-5: 옵션 S - 전원 및 Modbus 커넥터 (계속)

핀 ID 배선 색상 출력

핀 6 분홍색 비활성

핀 7 파란색

핀 8 빨간색 비활성

+24VDC in(-)

주

커넥터 B는 출력 옵션 S를 사용하는 경우 비활성입니다.

표 4-6: 옵션 S - 이산 I/O 커넥터

M12 핀 배선 색상 출력

핀 1 흰색 구성 가능 DO/DI (+)

핀 2 갈색

핀 3 녹색 비활성

핀 4 노란색

핀 5 회색 정밀 DO1 (+)

핀 6 분홍색 비활성

핀 7 파란색

핀 8 빨간색 정밀 DO2 (+)

+24V I/O (+)

+24V I/O (+)

+24V I/O (+)

주

밸브는 +24V I/O와 DO 사이에 연결됩니다. 밸브가 극성에 민감한 경우 밸브 +는 24V I/O
(+)로 됩니다.

4.4

출력 옵션 T용 와이어 연결

출력 옵션 T가 있는 FMT에는 24V/RS-485 커넥터, 고정밀 이산 출력 커넥터 및 mA 출력 커
넥터가 결합되어 있습니다. 이 출력 구성을 통해 밸브 측 전원 출력을 포함하여 밸브에 직
접 배선할 수 있습니다.

프로시저

그림 4-5에 표시된 각 커넥터에 적절한 케이블을 삽입합니다.

26 Micro Motion

질량 충전 트랜스미터

설치 매뉴얼 ModbusP를 지원하는 질량 충전 트랜스미터용 배선

MMI-20086798 5 2021

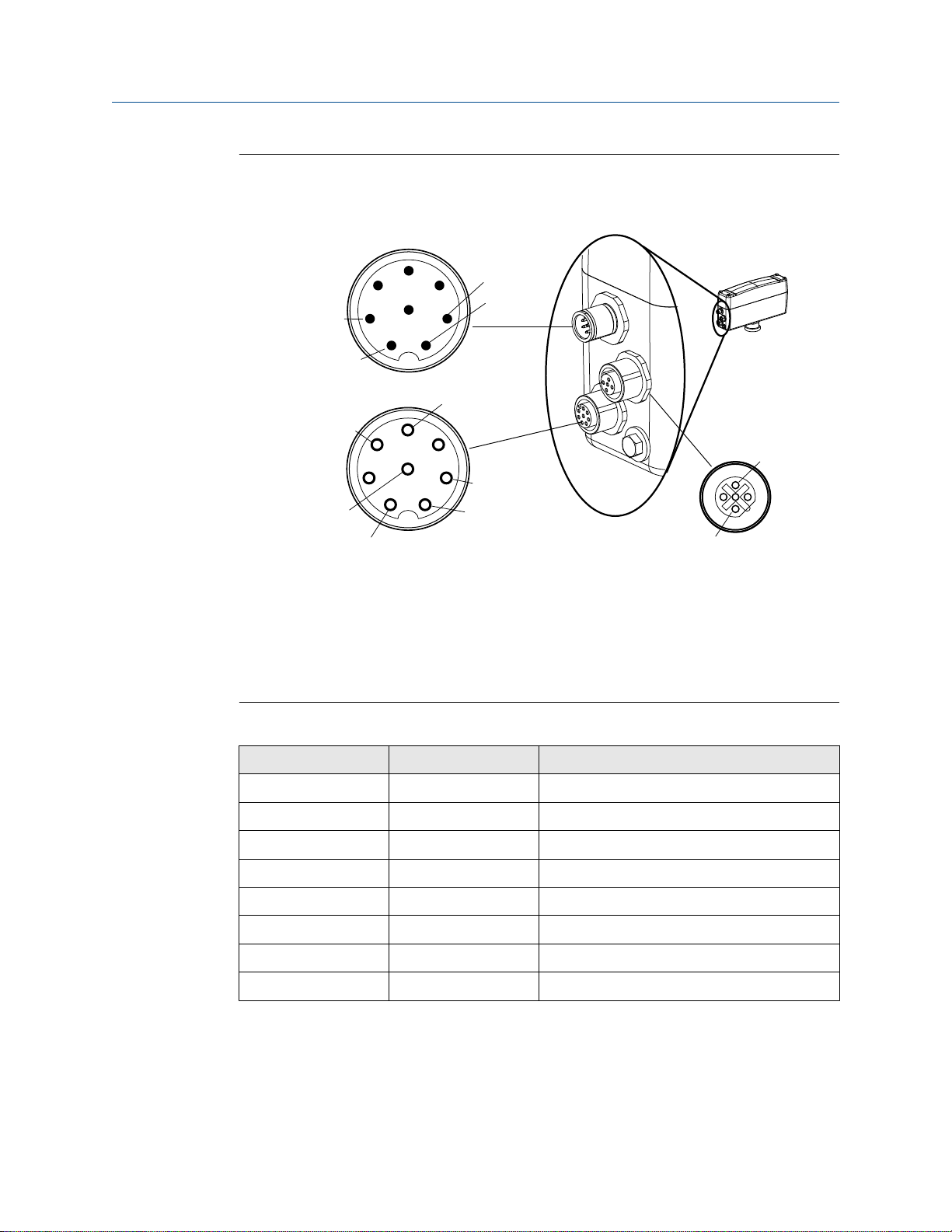

그림 4-5: 옵션 T 커넥터

Precision
DO1 (+)

Configurable
DO/DI (+)

RS-485/A

RS-485/B

+24 V I/O (+)

+24 VDC in (–)

+24 VDC in (+)

+24 V I/O (+)

Precision
DO2 (+)

A. 8핀 수

전원 및

7

3

+24 V I/O (+)

Modbus

B. 5핀 암 PROFIBUS

C. 8핀 암

이산

I/O

5

6 4

8

21

5

8

2 1

커넥터

커넥터

3

64

7

커넥터

표 4-7: 옵션 T - 전원 및 Modbus 커넥터

A

C

B

mA (-)

4

3

mA ((+)

1

2

설치

매뉴얼

핀 ID 배선 색상 출력

핀 1 흰색

+24VDC in(+)

핀 2 갈색 RS-485B/범용 서비스 포트(USP)

핀 3 녹색 RS-485A/범용 서비스 포트(USP)

핀 4 노란색

핀 5 회색

mA (-)

mA (+)

핀 6 분홍색 비활성

핀 7 파란색

+24VDC in(-)

핀 8 빨간색 비활성

27

ModbusP를 지원하는 질량 충전 트랜스미터용 배선 설치 매뉴얼

5 2021 MMI-20086798

표 4-8: 옵션 T - PROFIBUS 커넥터

핀 ID 배선 색상 출력

핀 1 비활성 비활성

핀 2 녹색

핀 3 비활성 비활성

핀 4 빨간색

핀 5 비활성 비활성

mA (-)

mA (+)

표 4-9: 옵션 T - 이산 I/O 커넥터

M12 핀 배선 색상 출력

핀 1 흰색 구성 가능 DO/DI (+)

핀 2 갈색

핀 3 녹색 비활성

핀 4 노란색

핀 5 회색 정밀 DO1 (+)

핀 6 분홍색 비활성

핀 7 파란색

핀 8 빨간색 정밀 DO2 (+)

+24V I/O (+)

+24V I/O (+)

+24V I/O (+)

28 Micro Motion

질량 충전 트랜스미터

A

B

C

D

E

C

설치

매뉴얼 추가 정보

MMI-20086798 5 2021

5 추가 정보

5.1 교체용 전자 모듈 설치

전자 모듈은 쉽게 제거하고 교체할 수 있습니다.

트랜스미터 구성품의 그림은 그림 5-1을 참조하십시오.

그림 5-1: 트랜스미터 구성품

A. 4 x 5/16"

B.

하우징 커버

C.

모듈을 제자리에 고정하는 나사 3개

D.

회로 보드 하니스 커넥터

E.

정렬 노치

프로시저

1. 하우징 커버를 고정하는 5/16" 볼트 4개를 풉니다.

2. 하우징 커버를 똑바로 위로 들어 올립니다.

3. 회로 보드 하니스 커넥터를 분리합니다.

설치

매뉴얼

볼트

29

추가 정보 설치 매뉴얼

5 2021 MMI-20086798

4. 전자 모듈을 제자리에 고정하는 나사 3개를 제거합니다.

5. 트랜스미터 하우징에서 전자 모듈을 들어 올립니다.

6. 새 모듈을 트랜스미터 하우징에 밀어 넣습니다.

팁

정렬 노치를 사용하면 전자 모듈 하단의 커넥터를 트랜스미터 하우징 내부의 9핀 커
넥터와 정렬하는 데 도움이 됩니다.

7. 이전에 제거한 나사 3개로 새 모듈을 고정합니다.

8. 회로 보드 하니스 커넥터를 다시 연결합니다.

9. 하우징 커버를 트랜스미터 바닥으로 내립니다.

10. 5/16" 볼트 4개를 조입니다.

30 Micro Motion

질량 충전 트랜스미터

2 13/16

(71)

2 13/16

(71)

4 × Ø3/8
(10)

3 11/16

(93)

3 × 1/2"–14 NPT

or M20 × 1.5

1

(25)

2 1/4

(57)

4 5/16

(110)

8 7/16

(214)

9 5/16

(237)

Wall mount

To centerline of 2" instrument pole

1 7/8 (47)

2 11/16 (69)

3 15/16

(99)

6 13/16

(174)

4 11/16

(119)

2 7/16

(62)

Ø4 11/16
(119)

4 1/2

(114)

2 1/4

(57)

4 3/4
(120)

To 1/2"–NPT

or M20

설치 매뉴얼 사양

MMI-20086798 5 2021

A 사양

A.1 물리적 사양

유형 설명

설치 옵션 현장 설치

• Micro Motion, F-시리즈 또는 R-시리즈 센서에 일체형 설치

• 4-와이어 또는 9-와이어 Micro Motion 코리올리스 센서와 분

리형 설치

하우징 NEMA 4X(IP66) 폴리우레탄 도색 캐스트 알루미늄

무게(4선식 분리형 옵션)

무게(9선식 분리형 옵션)

3,6 kg

6,4 kg

케이블 글랜드 도입부 출력 및 전원 공급용 ½인치–14 NPT 또는 M20 × 1.5 암 도관 포트

센서/코어 프로세서 케이블용 ¾인치–14 NPT 암 도관 포트

그림 A-1: 4선식 분리형 트랜스미터 치수(도색 알루미늄 하우징)

설치

매뉴얼

31

2 13/16

(71)

2 13/16

(71)

4 × Ø3/8
(10)

5 7/16

(139)

2 × 1/2"–14 NPT

or M20 × 1.5

2 5/8

(66)

2 13/16

(71)

3 1/16

(78)

8 11/16

(220)

9 5/8
(244)

Wall mount

To centerline of 2" instrument pole

3 13/16 (97)

2 11/16 (69)

3 15/16

(99)

6 13/16

(174)

6 5/16

(160)

2 7/16

(62)

Ø4 11/16
(119)

6 3/16

(158)

5 11/16

(144)

7 3/16

(182)

13/16
(21)

3/4"–14 NPT

3

(76)

2 13/16

(71)

4 x Ø3/8
(10)

2 13/16

(71)

5 7/16

(139)

2 × 1/2"–14 NPT

or M20 × 1.5

3 3/16

(80)

2 7/8

(72)

7 3/4
(196)

3 7/8

(98)

2 11/16

(69)

4 3/8
(111)

13/16
(21)

3 7/8

(98)

5 9/16

(141)

9 7/16

(240)

1/2"–14 NPT
For Wireless

THUMB Adapter

7 3/16

(182)

2 7/16
(62)

Ø4
(102)

6 3/16

(158)

2 11/16

(68)

5 11/16

(144)

사양 설치 매뉴얼

5 2021 MMI-20086798

그림 A-2: 9선식 분리형 트랜스미터 치수(도색 알루미늄 하우징)

그림 A-3: 4선식 및 9선식 분리형 트랜스미터 치수(스테인리스 강 하우징)

32 Micro Motion

질량 충전 트랜스미터

2 13/16

(71)

2 13/16

(71)

4 × Ø3/8

(10)

6 3/16

(158)

2 1/4

(57)

4 9/16

(116)

wall mount

5 1/2 (140)

To centerline of 2" instrument pole

2 1/2

(64)

1/2"–14 NPT
or M20 × 1.5

2 3/8
(61)

1 11/16
(43)

3 5/16

(84)

3/4"–14 NPT

5 11/16

(144)

Ø4 3/8

(111)

설치 매뉴얼 사양

MMI-20086798 5 2021

그림 A-4: 분리형 코어 프로세서 치수

설치

매뉴얼

33

사양 설치 매뉴얼

5 2021 MMI-20086798

그림 A-5: 분리형 강화 코어 프로세서 치수

Ø4 3/8

(111)

5 11/16

(144)

To centerline of 2" instrument pole

5 1/2 (140)

6 3/16

(158)

4 × Ø3/8

(10)

2 13/16

(71)

4 1/2

(113)

2 13/16

(71)

3 13/16

(97)

5 7/16

(139)

4 9/16

(116)

wall mount

2 1/2

(64)

2 5/16
(58)

3/4"–14 NPT

1/2"–14 NPT
or M20 × 1.5

3 7/8

(99)

4 9/16
(119)

34 Micro Motion

질량 충전 트랜스미터

3.90
(99)

4.41

(112)

1.78
(45)

설치 매뉴얼 사양

MMI-20086798 5 2021

그림 A-6: 트랜스미터 치수

설치

매뉴얼

35

2 13/16

(71)

2 13/16

(71)

4 × Ø3/8

(10)

6 3/16

(158)

2 1/4

(57)

4 9/16

(116)

wall mount

5 1/2 (140)

To centerline of 2" instrument pole

2 1/2

(64)

1/2"–14 NPT
or M20 × 1.5

2 3/8
(61)

1 11/16
(43)

3 5/16

(84)

3/4"–14 NPT

5 11/16

(144)

Ø4 3/8

(111)

사양 설치 매뉴얼

5 2021 MMI-20086798

그림 A-7: 분리형 코어 프로세서 치수

36 Micro Motion

질량 충전 트랜스미터

설치 매뉴얼 사양

MMI-20086798 5 2021

그림 A-8: 분리형 강화 코어 프로세서 치수

Ø4 3/8

(111)

5 11/16

(144)

To centerline of 2" instrument pole

5 1/2 (140)

4 9/16

(116)

wall mount

3 13/16

(97)

2 13/16

(71)

5 7/16

(139)

6 3/16

(158)

4 × Ø3/8

(10)

2 13/16

(71)

4 1/2

(113)

항목 설명

하우징 및 설치 트랜스미터 316L 스테인리스 강

트랜스미터가 공장에서 센서에 일체형으로 설치
됩니다. 모든 전자부는 캡슐화되어 있습니다.

• CMFS 센서에 장착하는 경우 트랜스미터가 센

서 케이스에 용접됩니다.

2 1/2

(64)

2 5/16
(58)

3/4"–14 NPT

1/2"–14 NPT
or M20 × 1.5

3 7/8

(99)

4 9/16
(119)

설치

매뉴얼

• 다른 센서 모델에 장착하는 경우 트랜스미터는

센서 케이스에 고정됩니다.

외부 표면은 필요에 따라 Ra 64로 연마됩니다.

NEMA 4X(IP66/IP67)

센서 센서 케이스 재질은 센서 사양을 참조하십시오.

무게 트랜스미터

3,22 kg

센서 센서 무게는 센서 사양을 참조하십시오.

치수 트랜스미터 51 mm x 227,3 mm x 132 mm(그림 A-9 참조)

37

8.95

(227.3)

5.2

(132.1)

2.0

(50.8)

사양 설치 매뉴얼

5 2021 MMI-20086798

항목 설명

센서 센서 치수는 센서 사양을 참조하십시오.

상태 LED 내부 트랜스미터 모듈의 상태 표시기 1개 또는 2개

(시운전용, 정상 사용 중에는 보이지 않음)

• LED1: 트랜스미터 상태 표시

(1)

(1)

전자 출력 옵션

Q, U 또는 V에만 사용

• LED2: PROFIBUS-DP 연결 상태 표시

가능

그림 A-9: 트랜스미터 치수

A.2 전기 연결

유형 설명

입력/출력 연결 트랜스미터 출력용 배선 단자 2쌍. 나사 커넥터에는 단선 도체

2,08 mm²∼3,31 mm² 1∼2개 또는 연선 도체
0,326 mm²∼2,08 mm² 1∼2개를 사용할 수 있습니다. 트랜스미
터 출력용 배선 단자 3쌍. 나사 커넥터에는 단선 도체
2,08 mm²∼3,31 mm² 1∼2개 또는 연선 도체
0,326 mm²∼2,08 mm² 1∼2개를 사용할 수 있습니다.

전원 연결 AC 또는 DC 전력용 배선 단자 1쌍.

전원 공급 지상용 내부 접지 러그(Lug) 1개.
나사 커넥터에는 단선 도체 2,08 mm²∼3,31 mm² 1∼2개 또는

연선 도체 0,326 mm²∼2,08 mm² 1∼2개를 사용할 수 있습니다.

디지털 통신 유지보수 연결 서비스 포트 임시 연결용 클립 2개.

38 Micro Motion

질량 충전 트랜스미터

설치 매뉴얼 사양

MMI-20086798 5 2021

유형 설명

입력/출력 연결 트랜스미터 출력용 배선 단자 2쌍. 나사 커넥터에는 단선 도체

2,08 mm²∼3,31 mm² 1∼2개 또는 연선 도체
0,326 mm²∼2,08 mm² 1∼2개를 사용할 수 있습니다. 트랜스미
터 출력용 배선 단자 3쌍. 나사 커넥터에는 단선 도체
2,08 mm²∼3,31 mm² 1∼2개 또는 연선 도체
0,326 mm²∼2,08 mm² 1∼2개를 사용할 수 있습니다.

전원 연결 AC 또는 DC 전력용 배선 단자 1쌍.

전원 공급 지상용 내부 접지 러그(Lug) 1개.
나사 커넥터에는 단선 도체 2,08 mm²∼3,31 mm² 1∼2개 또는

연선 도체 0,326 mm²∼2,08 mm² 1∼2개를 사용할 수 있습니다.

디지털 통신 유지보수 연결 서비스 포트 임시 연결용 클립 2개.

코어 프로세서 연결 트랜스미터에는 센서 장착 코어 프로세서에 대한 4선식 연결용

단자가 2쌍 있음:

• 한 쌍은 코어 프로세서에 대한 RS-485 연결에 사용됩니다.

• 한 쌍은 코어 프로세서에 전원 공급에 사용됩니다.

플러그 단자에는 단선 또는 연선 도체 0,205 mm²∼3,31 mm²를
사용할 수 있습니다.

전원 AC/DC 입력 자동 전환, 공급 전압을 자동으로 인식

• 85∼265 VAC, 50/60 Hz, 6와트(통상 전력), 11와트(최대 전

력)

• 18∼100VDC, 6와트(통상 전력), 11와트(최대 전력)

• EN 61010-1(IEC 61010-1) amendment 2에 따른 저전압 지침

(Low Voltage Directive, 2006/95/EC) 및 Installation(과전압)
Category II, Pollution Degree 2에 부합하여 설계

유형 설명

입력/출력 연결 트랜스미터 출력용 배선 단자 3쌍. 나사식 단자에는 표준 또는 단

선 도체 0,205 mm²∼3,31 mm²를 사용할 수 있습니다.

전원 연결 트랜스미터에는 전원 연결용 단자가 2쌍 있음:

• 어떤 쌍이든 DC 전원 사용 가능

• 나머지 쌍은 두 번째 트랜스미터에 점퍼를 연결하는 데 사용

됨

플러그 단자에는 단선 또는 연선 도체 0,205 mm²∼3,31 mm²를
사용할 수 있습니다.

설치

매뉴얼

디지털 통신 유지보수 연결 서비스 포트 임시 연결용 클립 2개. 한 쌍의 단자가 Modbus/

RS-485 신호 또는 서비스 포트 모드를 지원합니다. 장치 전원이
켜지고 10초 이내에 서비스 포트 모드로 연결할 수 있습니다. 10
초가 지나면 단자는 기본적으로 Modbus/RS-485 모드로 진입합
니다.

39

사양 설치 매뉴얼

5 2021 MMI-20086798

유형 설명

코어 프로세서 연결 트랜스미터에는 코어 프로세서에 대한 4선식 연결용 단자가 2쌍

있음:

• 한 쌍은 코어 프로세서에 대한 RS-485 연결에 사용됩니다.

• 한 쌍은 코어 프로세서에 전원 공급에 사용됩니다.

플러그 단자에는 단선 또는 연선 도체 0,205 mm²∼3,31 mm²를
사용할 수 있습니다.

항목 출력 옵션 설명

연결 유형 Phoenix Contact M-12 원형 커넥터

전원 연결

디지털 통신

절연

P, Q, R, S, U, V

T

P, R, S, T Modbus

Q, U, V PROFIBUS-DP

P,Q, R, U

S, T, V

동일한 커넥터의 전원 및 mA

별도 커넥터의 mA

절연 I/O

High-side 공통(절연되지 않음)

A.3 입력/출력 신호

표 A-1: 1700 트랜스미터용 I/O 및 디지털 통신

설명 출력 코드의 1700

A D

본질안전형이 아닌 Active 4∼20mA 출력 1개:

• 다른 모든 출력 및 접지에서 ±50VDC로 절연

• 최대 로드 제한: 820옴

• 질량 유량 또는 체적 유량 보고 가능

• 출력은 NAMUR NE43 버전 03.02.2003에 따라 선형(3.8∼20.5mA의 프로세스)임

✓

본질안전형이 아닌 Active 주파수/펄스 출력 1개:

• 유량 또는 총값을 표시하는 데 사용할 수 있는 질량 유량 또는 체적 유량 보고 가능

• mA 출력과 동일한 유량 변수 보고

• 10,000Hz로 확장 가능

• 전압은 2.2kohm 내부 풀업 저항 사용 시 +24VDC ±3%임

• 12,500Hz로 유량에 선형적

• 극성 구성 가능: 액티브 하이 또는 액티브 로우

• 유량 방향 및 유량 스위치를 보고하도록 이산 출력으로 구성 가능

40 Micro Motion

✓

질량 충전 트랜스미터

설치 매뉴얼 사양

MMI-20086798 5 2021

표 A-1: 1700 트랜스미터용 I/O 및 디지털 통신 (계속)

설명 출력 코드의 1700

A D

본질안전형 Passive 4∼20mA 출력 1개:

• 최대 입력 전압: 30VDC, 최대 1와트

• 최대 로드 제한: R최대 = (V

supply

– 12)/0.023

(1)

• 질량 유량 또는 체적 유량 보고 가능

• 엔티티 파라미터: Ui = 30VDC, Ii = 300mA, Pi = 1W, Ci = 0.0005μF, Li = 0.05mH 미만

• 출력은 NAMUR NE43 버전 03.02.2003에 따라 선형(3.8∼20.5mA의 프로세스)임

본질안전형 주파수/펄스 출력 1개 또는 구성 가능한 주파수/펄스/이산 출력:

• 최대 입력 전압: 30VDC, 최대 0.75와트

• 최대 로드 제한:
— Rmax = (V

— Rmin = (V

supply

supply

- 4)/0.003

- 25)/0.006

(2)

• mA 출력과 동일한 유량 변수 보고

• 주파수 출력은 mA 출력에 독립적

• 10,000Hz로 확장 가능

• 엔티티 파라미터: Ui = 30VDC, Ii = 100 mA, Pi = 0.75W, Ci = 0.0005μF, Li = 0.05mH 미만

• 출력은 12,500Hz로 유량에 선형적

서비스 포트:

• 임시 연결에만 사용 가능

✓

✓

✓ ✓

• RS-485 Modbus 신호, 38.4킬로보드, 1 중지 비트, 패리티 없음

HART®/RS-485, Modbus/RS-485:

• 1개의 RS-485 출력을 HART 또는 Modbus 호스트 시스템에 대한 직접 연결로 사용 가능, 1200보

드∼38.4킬로보드의 데이터 속도 사용 가능

• HART 개정 5 기본값, HART 개정 7 선택 가능

HART/Bell 202:

• HART Bell 202 신호는 1차 mA 출력에 추가되며 호스트 시스템 인터페이스에 사용 가능. 주파수

1.2 및 2.2kHz, 진폭: 1.0mA, 1200보드, 250∼600옴 로드 저항 필요

• HART 개정 5 기본값, HART 개정 7 선택 가능

(1)

HART와

(2)

절대 최소

(3)

디스플레이 코드 8로 주문한 경우 제외

설치

통신하는 경우 최소

= V의 경우 100ohm

매뉴얼

250ohm 및 17.75V

<25.6V의 경우 100Ohm.

supply

공급이 필요합니다

.

(3)

✓

✓ ✓

41

사양 설치 매뉴얼

5 2021 MMI-20086798

표 A-2: 2700 트랜스미터용 I/O 및 디지털 통신

설명 출력 코드의 2700

A2 BC3 D4 EG N

• 본질안전형이 아닌 Active 4∼20mA 출력 1개:
— 다른 모든 출력 및 접지에서 ±50VDC로 절연

— 최대 로드 제한: 820옴

— 질량 유량, 체적 유량, 밀도, 온도 또는 드라이브 게인 보고 가능

— 출력은 NAMUR NE43 버전 03.02.2003에 따라 선형(3.8∼20.5mA의

프로세스)임

• 본질안전형이 아닌 Active 주파수/펄스 출력 1개:
— 유량 또는 총값을 표시하는 데 사용할 수 있는 질량 유량 또는 체적 유

량 보고 가능

— mA 출력에 독립적

— 10,000Hz로 확장 가능

— 전압은 2.2kohm 내부 풀업 저항 사용 시 +24VDC ±3%임

— 12,500Hz로 유량에 선형적

— 극성 구성 가능: 액티브 하이 또는 액티브 로우

— 5개의 이산 이벤트, 유량 방향, 유량 스위치, 교정 진행 중 또는 결함

을 보고하도록 이산 출력으로 구성할 수 있습니다.

✓

42 Micro Motion

질량 충전 트랜스미터

설치 매뉴얼 사양

MMI-20086798 5 2021

표 A-2: 2700 트랜스미터용 I/O 및 디지털 통신 (계속)

설명 출력 코드의 2700

A2 BC3 D4 EG N

다음 선택 사항에서 구성할 수 있는 3개의 입력/출력 채널(A, B 및 C):

(1)

• 본질안전형이 아닌 Active 4∼20mA 출력 1개 또는 2개:
— 다른 모든 출력 및 접지에서 ±50VDC로 절연

— mA1의 최대 로드 제한: 820옴, mA2: 420옴

— 질량 유량, 체적 유량, 밀도, 온도 또는 드라이브 게인 보고 가능

— 출력은 NAMUR NE43 버전 03.02.2003에 따라 선형(3.8∼20.5mA의

프로세스)임

• 본질안전형이 아닌 Active 또는 Passive 주파수/펄스 출력 1개 또는 2개
— 유량 또는 총값을 표시하는 데 사용할 수 있는 질량 유량 또는 체적 유

량 보고 가능

✓

— 듀얼 펄스 출력으로 구성된 경우 채널은 전기적으로 절연되지만 독

립적이지 않음

(2)

— 10,000Hz로 확장 가능

— Active인 경우 출력 전압은 2.2kohm 내부 풀업 저항 사용 시 +15VDC

±3%임

— Passive인 경우 출력 전압은 최대 30VDC, 통상 24VDC, 30VDC에서

최대 500mA

— 출력은 12,500Hz로 유량에 선형적

• 본질안전형이 아닌 Active 또는 Passive 이산 출력 1개 또는 2개:
— 5개의 이산 이벤트, 유량 스위치, 정방향/역방향 유량, 교정 진행 중

또는 결함 보고 가능

— Active인 경우 출력 전압은 2.2kohm 내부 풀업 저항 사용 시 +15 VDC

±3%임

— Passive인 경우 출력 전압은 최대 30VDC, 통상 24VDC, 30VDC에서

최대 500mA

FOUNDATION™ Fieldbus H1 또는 PROFIBUS-PA 출력 1개:

• FOUNDATION Fieldbus 및 PROFIBUS-PA 배선은 본질안전형 전원 공급 사용

시 본질안전형임

• 트랜스미터 Fieldbus 회로는 passive이며 Fieldbus 세그먼트에서 전력을

공급받습니다. Fieldbus 세그먼트에서 공급받는 전류는 13mA입니다.

✓

• Manchester 인코딩 디지털 신호는 IEC 61158-2를 준수합니다.

FOUNDATION Fieldbus H1 출력 1개:

• FOUNDATION Fieldbus 배선은 비점화 규격임

• 트랜스미터 Fieldbus 회로는 passive이며 Fieldbus 세그먼트에서 전력을

공급받습니다. Fieldbus 세그먼트에서 공급받는 전류는 13mA입니다.

• Manchester 인코딩 디지털 신호는 IEC 61158-2를 준수합니다.

설치

매뉴얼

✓

43

사양 설치 매뉴얼

5 2021 MMI-20086798

표 A-2: 2700 트랜스미터용 I/O 및 디지털 통신 (계속)

설명 출력 코드의 2700

A2 BC3 D4 EG N

• 본질안전형 Passive 4∼20mA 출력 2개:
— 최대 입력 전압: 30VDC, 최대 1와트

— 최대 로드 제한: R최대 = (V

– 12)/0.023

supply

(3)

주

— 질량 유량, 체적 유량, 밀도, 온도 또는 드라이브 게인 보고 가능

— 엔티티 파라미터: Ui = 30VDC, Ii = 300mA, Pi = 1W, Ci = 0.0005μF, Li =

0.05mH 미만

— 출력은 NAMUR NE43 버전 03.02.2003에 따라 선형(3.8∼20.5mA의

프로세스)임

• 본질안전형 주파수/펄스 출력 1개 또는 구성 가능한 주파수/펄스/이산

출력:

— 최대 입력 전압: 30VDC, 최대 0.75와트

— 최대 로드 제한:

• Rmax = (V

• Rmin = (V

supply

- 25)/0.006

supply

- 4)/0.003

(4)

— 유량 또는 총값을 표시하는 데 사용할 수 있는 질량 유량 또는 체적 유

량 보고 가능

— 주파수 출력은 mA 출력에 독립적

— 10,000Hz로 확장 가능

✓

— 엔티티 파라미터: Ui = 30VDC, Ii = 100 mA, Pi = 0.75W, Ci = 0.0005μF,

Li = 0.05mH 미만

— 출력은 12,500Hz로 유량에 선형적

서비스 포트:

✓ ✓ ✓ ✓ ✓

• 임시 연결에만 사용 가능

• RS-485 Modbus 신호, 38.4킬로보드, 1 중지 비트, 패리티 없음

HART/RS-485, Modbus/RS-485:

✓

• 1개의 RS-485 출력을 HART 또는 Modbus 호스트 시스템에 대한 직접 연

결로 사용 가능, 1200보드∼38.4킬로보드의 데이터 속도 사용 가능

• HART 개정 5 기본값, HART 개정 7 선택 가능

HART/Bell 202:

✓ ✓ ✓

• HART Bell 202 신호는 1차 mA 출력에 추가되며 호스트 시스템 인터페이

스에 사용 가능. 주파수 1.2 및 2.2kHz, 진폭: 1.0mA, 1200보드,
250∼600옴 로드 저항 필요

• HART 개정 5 기본값, HART 개정 7 선택 가능

44 Micro Motion

질량 충전 트랜스미터

설치 매뉴얼 사양

MMI-20086798 5 2021

(1)

출력 옵션 B를 주문하면 채널이 공장에서

공장에서 맞춤 구성됩니다

이

(2)

더블-펄스 주파수 출력을 사용한 상거래의 경우 트랜스미터는 2개의 주파수 출력에 대해 구성할 수 있습니다. 두
번째 출력은 첫 번째 출력에서 –

(3)
(4)

있습니다

HART와

절대 최소

.

통신하는 경우 최소

= V의 경우 100ohm

.

90, 0, 90 또는 180도 위상

250ohm 및 17.75V

supply

mA 2개와

주파수 출력 1개로 구성됩니다. 출력 옵션 C를 선택하면 채널

공급이 필요합니다

<25.6V의 경우 100Ohm.

전환되거나 듀얼 펄스 출력을 구적법 모드로 설정할 수

.

표 A-3: 1500 트랜스미터용 I/O 및 디지털 통신

설명

본질안전형이 아닌 Active 4∼20mA 출력 1개:

• 다른 모든 출력 및 접지에서 ±50VDC로 절연

• 최대 로드 제한: 820옴

• 질량 유량 또는 체적 유량 보고 가능

• 출력은 NAMUR NE43 버전 03.02.2003에 따라 선형(3.8∼20.5mA의 프로세스)임

본질안전형이 아닌 Active 주파수/펄스 출력 1개:

• 유량 또는 총값을 표시하는 데 사용할 수 있는 질량 유량 또는 체적 유량 보고 가능

• mA 출력과 동일한 유량 변수 보고

• 10,000Hz로 확장 가능

• 전압은 2.2kohm 내부 풀업 저항 사용 시 +15VDC ±3%임

• 12,500Hz로 유량에 선형적

• 극성 구성 가능: 액티브 하이 또는 액티브 로우

• 5개의 이산 이벤트, 유량 방향, 유량 스위치, 교정 진행 중 또는 결함을 보고하도록 이산 출력으

로 구성할 수 있습니다.

서비스 포트, Modbus/RS-485(단자 33∼34)

• 장치 전원을 켠 후 단자 33 및 34를 10초 동안 서비스 포트 모드로 사용할 수 있음:
— Modbus RTU 프로토콜

— 38,400baud

— 패리티 없음

— 1 중지 비트

— 주소 = 111

• 10초 후 단자 33 및 34가 Modbus/RS-485로 기본 설정됨:
— Modbus RTU 또는 Modbus ASCII 프로토콜(기본값: Modbus RTU)

— 1200∼38,400 전송 속도(기본값: 9600)

— 중지 비트 구성 가능(기본값: 1 중지 비트)

설치

매뉴얼

— 패리티 구성 가능(기본값: 홀수 패리티)

45

사양 설치 매뉴얼

5 2021 MMI-20086798

표 A-3: 1500 트랜스미터용 I/O 및 디지털 통신 (계속)

설명

HART/Bell 202:

• HART Bell 202 신호는 1차 mA 출력에 추가되며 호스트 시스템 인터페이스에 사용 가능. 주파수

1.2 및 2.2kHz, 진폭: 1.0mA, 1200보드, 250∼600옴 로드 저항 필요

• HART 개정 5 기본값, HART 개정 7 선택 가능

유량계 영점 조정 절차를 시작하는 데 사용할 수 있는 하나의 제로 버튼

표 A-4: 충전 및 도징 응용 분야의 1500 트랜스미터용 I/O 및 디지털 통신

설명

본질안전형이 아닌 Active 4∼20mA 출력 1개:

• 다른 모든 출력 및 접지에서 ±50VDC로 절연

• 최대 로드 제한: 600옴

• 질량 유량 또는 체적 유량을 보고하거나 2 위치 이산 밸브 또는 3 위치 아날로그 밸브를 제어할

수 있음

• 출력은 NAMUR NE43 버전 03.02.2003에 따라 선형(3.8∼20.5mA의 프로세스)임

이산 출력 1개 또는 2개:

• 충전 진행 중 또는 오류를 보고하거나 이산 밸브를 제어할 수 있음

• 최대 싱크 용량은 500mA임

• 내부 또는 외부 전원에 맞게 구성 가능
— 15VDC ±3%까지 내부 전원 공급, 내부 2.2kΩ 풀업 또는

— 외부 전원 공급: 최대 3-30VDC, 최대 30VDC에서 최대 500mA 싱크

이산 입력 1개(이산 출력 중 하나 대신 구성 가능):

• 내부 또는 외부 전원에 맞게 구성 가능

• 충전 시작, 충전 종료, 충전 일시 중지, 충전 재개, 충전 총값 리셋, 질량 총값 리셋, 볼륨 총값 리

셋 또는 총값 리셋(충전 총값 포함)에 사용할 수 있음

46 Micro Motion

질량 충전 트랜스미터

설치 매뉴얼 사양

MMI-20086798 5 2021

표 A-4: 충전 및 도징 응용 분야의 1500 트랜스미터용 I/O 및 디지털 통신 (계속)

설명

서비스 포트, Modbus/RS-485(단자 33∼34):

• 장치 전원을 켠 후 단자 33 및 34를 10초 동안 서비스 포트 모드로 사용할 수 있음:
— Modbus RTU 프로토콜

— 38,400baud

— 패리티 없음

— 1 중지 비트

— 주소 = 111

• 10초 후 단자 33 및 34가 Modbus/RS-485로 기본 설정됨:
— Modbus RTU 또는 Modbus ASCII 프로토콜(기본값: Modbus RTU)

— 1200∼38,400 전송 속도(기본값: 9600)

— 중지 비트 구성 가능(기본값: 1 중지 비트)

— 패리티 구성 가능(기본값: 홀수 패리티)

유량계 영점 조정 절차를 시작하는 데 사용할 수 있는 하나의 제로 버튼

설치

매뉴얼

47

사양 설치 매뉴얼

5 2021 MMI-20086798

표 A-5: 2500 트랜스미터용 I/O 및 디지털 통신 세부 정보

설명

다음 선택 사항에서 구성할 수 있는 3개의 입력/출력 채널(A, B 및 C):

• Active 4∼20mA 출력 1개 또는 2개(채널 A 및 B):
— 비본질안전형

— 다른 모든 출력 및 접지에서 ±50VDC로 절연

— mA1의 최대 로드 제한: 820옴, mA2: 420옴

— 질량 유량, 체적 유량, 밀도, 온도 또는 드라이브 게인 보고 가능

— 출력은 NAMUR NE43 버전 03.02.2003에 따라 선형(3.8∼20.5mA의 프로세스)임

• Active 또는 Passive 주파수/펄스 출력 1개 또는 2개(채널 B 및 C):
— 비본질안전형

— 유량 또는 총값을 표시하는 데 사용할 수 있는 질량 유량 또는 체적 유량 보고 가능

— 듀얼 펄스 출력으로 구성된 경우 채널은 전기적으로 절연되지만 독립적이지 않음

— 10,000Hz로 확장 가능

(1)

(2)

— Active인 경우 출력 전압은 2.2kohm 내부 풀업 저항 사용 시 +15VDC ±3%임

— Passive인 경우 출력 전압은 최대 30VDC, 통상 24VDC, 30VDC에서 최대 500mA

— 출력은 12,500Hz로 유량에 선형적

• Active 또는 Passive 이산 출력 1개 또는 2개(채널 B 및 C):
— 비본질안전형

— 5개의 이산 이벤트, 유량 스위치, 정방향/역방향 유량, 교정 진행 중 또는 결함 보고 가능

— Active인 경우 출력 전압은 2.2kohm 내부 풀업 저항 사용 시 +15 VDC ±3%임

— Passive인 경우 출력 전압은 최대 30VDC, 통상 24VDC, 30VDC에서 최대 500mA

• 이산 입력 1개 (채널 C)

서비스 포트, Modbus/RS-485(단자 33∼34):

• 장치 전원을 켠 후 단자 33 및 34를 10초 동안 서비스 포트 모드로 사용할 수 있음:
— Modbus RTU 프로토콜

— 38,400baud

— 패리티 없음

— 1 중지 비트

— 주소 = 111

• 10초 후 단자 33 및 34가 Modbus/RS-485로 기본 설정됨:
— Modbus RTU 또는 Modbus ASCII 프로토콜(기본값: Modbus RTU)

— 1200∼38,400 전송 속도(기본값: 9600)

— 중지 비트 구성 가능(기본값: 1 중지 비트)

— 패리티 구성 가능(기본값: 홀수 패리티)

48 Micro Motion

질량 충전 트랜스미터

설치 매뉴얼 사양

MMI-20086798 5 2021

표 A-5: 2500 트랜스미터용 I/O 및 디지털 통신 세부 정보 (계속)

설명

HART/Bell 202:

• HART Bell 202 신호는 1차 mA 출력에 추가되며 호스트 시스템 인터페이스에 사용 가능. 주파수

1.2 및 2.2kHz, 진폭: 1.0mA, 1200보드, 250∼600옴 로드 저항 필요

• HART 개정 5 기본값, HART 개정 7 선택 가능

(1)

출력 옵션 B를 주문하면 채널이 공장에서
션 C를 선택하면 채널이 공장에서 맞춤 구성됩니다

(2)

더블-펄스 주파수 출력을 사용한 상거래의 경우 트랜스미터는 2개의 주파수 출력에 대해
구성할

수

있습니다. 두 번째 출력은 첫 번째 출력에서 –

나 듀얼 펄스 출력을 구적법 모드로 설정할 수 있습니다

mA 2개와

주파수 출력 1개로 구성됩니다. 출력 옵

.

90, 0, 90 또는 180도 위상

전환되거

.

입력/출력

설명

mA 출력 1개 Active(내부 전원 공급)

비본질안전형
다른 모든 출력 및 접지에서 ±50VDC로 절연
최대 로드 제한: 820Ω
용도: 질량 유량, 체적 유량, 밀도, 온도, 완료된 충전 비율 보고
출력은 NAMUR NE43 버전 03.02.2003에 따라 선형(3.8∼20.5mA의 프로

세스)임

고정밀 이산 출력 2

(1)

개

Passive(외부 전원 공급): 최대 3-30VDC, 최대 30VDC에서 최대 500mA 싱
크

비본질안전형
용도: 이산 밸브 제어
전파 지연:

• OFF에서 ON으로: 0.25∼1.0밀리초

• ON에서 OFF로: 0.02∼0.15밀리초

표준 이산 출력 1개

(1)

Passive(외부 전원 공급): 최대 3-30VDC, 최대 30VDC에서 최대 500mA 싱

크
비본질안전형
용도: 충전 진행 중 또는 오류를 보고하거나 퍼지 밸브 제어

표준 이산 입력 1개

(1)

Passive(내부 전원 공급):

(1)

설치

매뉴얼

• 내부 전원: 약한 100K 내부 풀업으로 접점 폐쇄 입력 가능

• 외부 전원: 최대 +3–30VDC

비본질안전형
용도: 충전 시작, 충전 종료, 충전 일시 중지, 충전 재개, 질량 총값 리셋, 볼

륨 총값 리셋 또는 총값 리셋(충전 총값 포함)

49

사양 설치 매뉴얼

5 2021 MMI-20086798

입력/출력 설명

표준 주파수/펄스 출력

(2)

1개

(1)
(2)

출력 옵션
출력 옵션

R, S, T, U 또는 V에만 사용
P 또는 Q에만 사용

A.4 디지털 통신

프로토콜 설명

서비스 포트 표준 Micro Motion 서비스 포트 프로토콜:

Modbus RTU 38,400 전송 속도, 1 중지 비트, 패
리티 없음

Modbus/RS-485

(1)

자동 감지 및 응답:

• Modbus RTU 프로토콜

• 1200∼38,400 사이의 모든 전송 속도

• 1개 또는 2개의 중지 비트

• 모든 패리티

Passive(외부 전원 공급): 최대 3-30VDC, 최대 30VDC에서 최대 500mA 싱
크

비본질안전형
확장성: 0∼15,000Hz
용도: PLC 카운터 카드 또는 펄스 계수 어플리케이션에 대한 펄스 입력(유

량)

가능

가능

주

Modbus 및 서비스 포트 모
두에 대해 하나의 물리적
포트만 있습니다.

PROFIBUS-DP

(1)

출력 옵션

(2)

출력 옵션

(2)

디지털 양방향 통신 프로토콜

네트워크 및 전송 속도 자동 인식

P, R, S 또는 T에만 사용
Q, U 또는 V에만 사용

가능

가능

50 Micro Motion

질량 충전 트랜스미터

설치 매뉴얼 사양

MMI-20086798 5 2021

A.5 호스트 인터페이스

출력 옵션 인터페이스

Q, U, V

A.6 전원 공급

항목 설명

전력 요구 사항 입력 공급

퓨즈 장치 퓨즈

기본 기능을 위해서는 비주기적 통신을 사용하는 DPV-1 호스트가 필요합
니다.

완전한 장치 구성을 위해서는 ProLink III 소프트웨어 또는 Siemens
SIMATIC PDM이 필요합니다.

트랜스미터와 함께 제공:

• PROFIBUS-DP 사양을 준수하는 GSD 파일
— PROFIBUS Class 1 Master 기능 제공

— 모든 입력 및 출력 공정 데이터 제어 가능

• PROFIBUS EDDL 사양을 준수하는 DD 파일
— PROFIBUS Class 2 Master 기능 제공

— 장치 구성 가능

24VDC

시스템 요구 사항 5.5W(장치) + I/O 요건(24 VIO 패스스루에서

최대 1A)

800mA

안전 역 극성 및 단락 회로 보호

A.7 환경적인 제약

유형 초과

주변 온도 제한 -36 °C∼60 °C

습도 제한 상대 습도 5∼95%, 60 °C에서 불응축

진동 제한 IEC68.2.6, 내구성 스윕(sweep), 5∼2000Hz, 1.0g에서 50 스윕 주기 충족

24 VIO 퓨즈

1.6A

IEC 61010-1에 따른 저전압 지침 2006/95/EC

준수
설치(과전압) 범주 II, 오염 등급 2

설치

매뉴얼

51

사양 설치 매뉴얼

5 2021 MMI-20086798

A.8 환경적인 영향

유형 효과

EMI 효과 EN 61326-2-3에 따라 EMC 규정 2008/104/EC 준수

NAMUR NE21 버전: 22.08.2007 준수

주변 온도 효과 mA 출력: °C당 ±0.005% 범위

A.9 위험 지역 분류

기관 승인

CSA C-US Class I, Div. 2, Groups A,B,C,D

Class II, Div. 2, Groups F, G

ATEX II 3G Ex nA IIC T5 Gc

II 3D Ex tc IIIC T70° C Dc
IP 66/67

IECEx Ex nA IIC T5 Gc

IP 66/67

52 Micro Motion

질량 충전 트랜스미터

설치 매뉴얼

MMI-20086798 5 2021

설치

매뉴얼

53

*MMI-20086798*

MMI-20086798

Rev. AH

2021

자세한 정보 :

©

2021 Micro Motion, Inc. 모든 권리 보유.

Emerson 로고는 Emerson Electric Co.의 상표 및 서비스 상표입

니다. Micro Motion, ELITE, ProLink, MVD, MVD Direct Connect
상표는 Emerson Automation Solutions 사업 부의 상표입니다.
기타 모든 상표는 해당 소유자의 자산입니다.

www.emerson.com
