安装手册
MMI-20021003, Rev AB
2014 年 1 月
高准®紧凑型密度计 (CDM)
7835/7845 液体密度计改装
安全和认证信息
在按照本手册中的说明正确安装的情况下，本高准产品符合所有适用的欧洲指令。请参阅 EC 符合性声明，以了解适用于本产品的
指令。对所有适用欧洲指令的 EC 符合性声明以及全部的 ATEX 安装图纸和说明可通过网站 www.micromotion.com 获取，也可以
向您当地的高准支持中心索取。
设备所附的符合《压力设备指令》(PED) 的资料可在网站 www.micromotion.com/documentation 获取。
对于在欧洲的危险环境安装情形，如果本国标准不适用，则可参考标准 EN 60079-14。
其他信息
完整的产品规格可以在产品数据表中找到。 故障排除信息可在变送器配置手册中找到。产品数据表和手册可从高准网站
www.micromotion.com/documentation 获取。
返修政策
退回设备时必须遵循高准程序。这些程序可确保符合政府运输机构的法规要求，同时有助于为高准员工提供安全的工作环境。未
遵循高准程序将导致您发送的设备被拒收。
有关于返修程序和表单的信息可以从我们的网站 www.micromotion.com 获取，或致电高准客户服务部门获取。
高准客户服务
电子邮件
• 全球：flow.support@emerson.com
• 亚太地区：APflow.support@emerson.com
北美和南美 欧洲和中东 亚太地区
美国 800-522-6277 英国 0870 240 1978 澳大利亚 800 158 727
加拿大 +1 303-527-5200 荷兰 +31 (0) 318 495 555 新西兰 099 128 804
墨西哥 +41 (0) 41 7686 111 法国 0800 917 901 印度 800 440 1468
阿根廷 +54 11 4837 7000 德国 0800 182 5347 巴基斯坦 888 550 2682
巴西 +55 15 3238 3677 意大利 8008 77334 中国 +86 21 2892 9000
委内瑞拉 +58 26 1731 3446 中欧和东欧 +41 (0) 41 7686 111 日本 +81 3 5769 6803
俄罗斯/独联体 +7 495 981 9811 韩国 +82 2 3438 4600
埃及 0800 000 0015 新加坡 +65 6 777 8211
阿曼 800 70101 泰国 001 800 441 6426
卡塔尔 431 0044 马来西亚 800 814 008
科威特 663 299 01
南非 800 991 390
沙特阿拉伯 800 844 9564
阿联酋 800 0444 0684
内容
内容
第 1 章 计划 .......................................................................................................................................1
1.1 改装仪表安装概述 ................................................................................................................................1
1.2 安装检查表 ...........................................................................................................................................1
1.3 最佳实践 .............................................................................................................................................. 2
1.4 仪表压降 .............................................................................................................................................. 2
1.5 电源要求 .............................................................................................................................................. 3
1.6 空间要求 .............................................................................................................................................. 6
1.7 执行仪表检查（安装前） .....................................................................................................................7
第 2 章 卸下 7835/7845 仪表 ............................................................................................................. 9
2.1 断开 7835/7845 仪表的接线 ................................................................................................................9
2.2 从管道中拆下仪表。 ..........................................................................................................................10
第 3 章 安装方式 ..............................................................................................................................12
3.1 安装仪表 ............................................................................................................................................ 12
3.2 旋转仪表上的电子部件（可选） ........................................................................................................13
3.3 旋转变送器上的显示屏（可选） ........................................................................................................14
第 4 章 接线 .....................................................................................................................................16
4.1 可用的输出端子和接线要求 ............................................................................................................... 16
4.2 改装接线：端子-输出转换 ................................................................................................................. 17
4.3 防爆区域或非危险区域输出接线 ........................................................................................................18
4.4 本安输出接线 .....................................................................................................................................20
4.5 用于分体式安装 2700 FOUNDATION 现场总线™选项的处理器接线 .................................................. 28
4.6 连接到外部设备（HART 多点） ......................................................................................................... 32
4.7 信号转换器和/或流量计算机接线 ...................................................................................................... 35
第 5 章 接地 .....................................................................................................................................38
安装手册 i
内容
ii 高准紧凑型密度计 (CDM) – 7835/7845 改装
1 计划
本章所涉及的主题:
• 改装仪表安装概述
• 安装检查表
• 最佳实践
• 仪表压降
• 电源要求
• 空间要求
• 执行仪表检查（安装前）
1.1 改装仪表安装概述
下面是安装紧凑型密度计 (CDM) 以取代高准 7835/7845 液体密度计所需执行的任务概
述。我们建议在开始改装之前查看这些信息。
计划
过程 参考
确认具备所有必需的零部件，并符合基本安装要求。 请参阅 节 1.2
请认真考虑适用于仪表拆卸和安装的最佳惯例操作。 请参阅 节 1.3
确认所需的任何额外接线、外部电源和/或所需电阻已连接到
CDM。
拆卸现有的 7835/7845 液体密度计。 请参阅 章 2
安装 CDM 改装仪表。 请参阅 章 3
仪表接线应符合当前工艺过程的环境要求和所需认证。 请参阅 章 4
将仪表接地。 请参阅 章 5
1.2 安装检查表
确保传感器的安装环境符合其认证标签上规定的危险区域等级要求。
□
验证当前的环境温度和过程温度处在仪表的限制范围内。
□
确保改装仪表安装的空间要求（请参阅 节 1.6）。
□
验证改装接线要求，这可能会根据现有的变送器配置而变化：
□
- 确认 CDM 输入/输出接线要求（请参阅 章 4）。
请参阅 章 4
提示
根据当前的配置，您可能需要额外接线，也可重复使用连接到不再需要的装置的线缆。
- 对于本安危险区域安装，必须购买新的安全栅或隔离栅。您不能利用现有的安全
栅或隔离栅来连接 CDM。
安装手册 1
计划
提示
高准提供危险环境中仪表接线所需的安全栅和隔离栅安装套件。根据输出信号和所需认
证，这些套件中包括了相应的安全栅和隔离栅。联系 flow.support@emerson.com 以了解
关于订购这些套件的详细信息。
如果您的仪表将要连接到分体式安装 2700 FOUNDATION 现场总线™变送器：
□
- 请参阅本手册中的说明，准备 4 芯线电缆并连接到处理器。请参阅 节 4.5。
- 请参阅变送器安装手册中的说明，以安装和连接 2700 FOUNDATION 现场总线
变送器。
- 考虑仪表和变送器之间的最大电缆长度。两个设备之间的最大推荐距离为 1000
ft (300 m)。高准推荐使用高准电缆。
安装仪表时，应使仪表外壳上的流向箭头与过程流体的实际流向一致。（流向也可通
□
过软件选择。）
1.3 最佳实践
以下信息可帮助用户最大程度地利用自己的仪表。
™
• 小心地处理仪表。遵循本地经验做法进行吊装或搬运仪表。
• 在将仪表安装到系统中之前，执行已知密度自校验功能 (KDV) 检查仪表。
• 将仪表按首选方位安装在垂直管道中，使得液体和浆液向上流过仪表。
重要信息
如未按首选方位安装仪表，可能需要进行现场偏差调整，以确保获得最佳性能。参考您公司
关于取样和参照测量的组织标准来确定可能的偏差。
• 如果要将仪表安装到有压差要求的应用场合，请确认当前的组态适合该 CDM。
• 对仪表、入口和旁路管道采取隔热措施以保持稳定的温度。
• 高准仪表没有直管段要求。无论在上游还是下游都不需要直管段。
• 确保仪表管段内充满过程流体。
• 如要通过单个阀门来切断流过仪表的流体，应将阀门安装在仪表下游。
• 尽量减小仪表上的弯曲应力和扭应力。不得使用仪表来调整未对中的管道。
• 仪表不需要外部支撑。法兰将在所有方向支撑仪表。
1.4 仪表压降
仪表压降取决于过程条件。下面的图表显示了仪表在不同的流体密度和粘度条件下的压
降。此外，这些图表还显示了该仪表与高准 7835/7845 液体密度计的对比结果。
重要信息
为了获得基于过程变量条件下的最准确的压降计算结果，可使用 www.micromotion.com 上的高准
产品选型软件。
2 高准紧凑型密度计 (CDM) – 7835/7845 改装
计划
压降计算示例（流体粘度等于 2 cP）图 1-1:
密度 = 800 kg/m
粘度 = 2 cP
0.40
0.35
0.30
0.25
0.20
0.15
压降（巴）
0.10
0.05
0.00
0 2 4 6 8 10 12 14 16
流量 = m
3
3
/hr
压降计算示例（流体粘度等于 10 cP）图 1-2:
密度 = 800 kg/m
粘度 = 10 cP
0.70
3
7835/7845
CDM
0.60
0.50
0.40
0.30
压降（巴）
0.20
0.10
0.00
1.5 电源要求
下面是仪表运行的直流电源要求：
• 隔爆仪表：
- 24 VDC，典型值为 0.65 W，最高 1.1 W
0 2 4 6 8 10 12 14 16
流量= m
3
/hr
7835/7845
CDM100
安装手册 3
计划
- 最低推荐电压：使用 1000 ft 的 24 AWG（300 m 的 0.20 mm2）电源线时为
21.6 VDC
- 启动时，电源必须在仪表电源端子上提供 19.6 V 的最低电压和最低 0.5 A 的短时
电流。
• 本安仪表：
- 24 VDC，典型功率为 0.7 W（带 250 Ω 安全栅），最高功率为 0.96 W（带 250 Ω
安全栅）
- 最低推荐电压：使用 1000 ft 的 22 AWG（300 m 的 0.25 mm2）电源线时为
22.8 VDC
用于隔爆仪表的电源电缆建议
最小线规（AWG/英尺）图 1-3:
最小 线 规
26
25
24
23
22
21
20
19
AWG 最大
18
17
16
15
14
300 600 900 1200 1500 1800 2100 2400 2700 3000
安装 距离 (ft)
21.6V
24V
4 高准紧凑型密度计 (CDM) – 7835/7845 改装
最小接线面积（mm2/仪表）图 1-4:
0.400
0.350
0.300
0.250
)
2
0.200
0.150
0.100
最小接线面积 (mm
0.050
0.000
2
最小 接线 面积 (mm
100 200 300 400 500 600 700 800 900 1000
安装距离 (m)
)
计划
21.6V
24V
用于本安仪表的电源电缆建议
最小线规（AWG/英尺）图 1-5:
26
25
24
23
22
21
20
AWG
19
18
17
16
15
14
300 600 900 1200 1500 1800 2100 2400 2700 3000
最小 线 规
22.8V
24V
安装 距离 (ft)
安装手册 5
9.6
(243)
21.7
(552)
A
6.4
(163)
4.9
(125)
尺寸单位：
英寸
（毫米）
计划
最小接线面积 (mm2/m)图 1-6:
0.900
0.850
0.800
0.750
0.700
0.650
)
0.600
2
0.550
0.500
0.450
0.400
0.350
0.300
0.250
最小接线面积 (mm
0.200
0.150
0.100
0.050
0.000
2
最小接线面积 (mm
100 200 300 400 500 600 700 800 900 1000
安装 距离 (m)
)
22.8V
24V
1.6 空间要求
请按照以下 CDM 仪表改装空间要求操作（见 图 1-7）。关于已有的 7835/7845 仪表，请
确保考虑 CDM 的高度要求（见 图 1-8）。
CDM 改装仪表尺寸图 1-7:
A. 面对面尺寸匹配 7835/7845 仪表尺寸
6 高准紧凑型密度计 (CDM) – 7835/7845 改装
12.6
(320)
尺寸单位：
英寸
（毫米）
隔爆型 7835
本安型 7835/7845
6.2
(158.6)
计划
7835/7845 仪表尺寸（仅高度）图 1-8:
1.7 执行仪表检查（安装前）
高准®建议您在安装前进行仪表检查。该检查可确认仪表在运输期间未发生损坏。
1. 从包装盒中取出仪表。
注意！
小心地处理仪表。遵循本地经验做法进行吊装或搬运仪表。
2. 检查仪表外观有无任何物理损坏。
如果发现仪表有任何物理损坏，请立即联系高准客户支持部门，电话：
flow.support@emerson.com。
3. 连接仪表并通电。
您必须取下变送器外壳背侧的盖子才能接触到 PWR 端子。
安装手册 7
MTL7728P+
3
4
1
2
B
A
计划
电源接线端子图 1-9:
A. 24 VDC
B. 安全栅接线仅适用于本安安装
4. 执行已知密度自校验 (KDV) 检查。
已知密度自校验过程用于验证仪表当前的状态符合出厂校准指标。如果仪表通过测
试，说明其在工厂校准后未发生漂移或变化。
如需要有关执行 KDV 检查的详细信息，请参阅产品随附的组态和使用手册。
8 高准紧凑型密度计 (CDM) – 7835/7845 改装
2 卸下 7835/7845 仪表
本章所涉及的主题:
• 断开 7835/7845 仪表的接线
• 从管道中拆下仪表。
2.1 断开 7835/7845 仪表的接线
先决条件
• 准备好手动记录下 7835/7845 仪表上的已有接线。此信息将用于 CDM 的重新接
线。
• 如果使用的 7835/7845 配有高级电子部件，确保记录下模拟 (mA) 输出的参数和范
围 — 例如，模拟 1 为线密度；4-20 mA 为 700-1000 kg/m3。
卸下 7835/7845 仪表
注意！
确认断开仪表连接和拆卸仪表的适用作业规程。仪表安装和/或拆卸仅应由受过适当培训的人员执
行。
过程
1. 断开 7835/7845 仪表电源。
2. 如果仪表位于危险区域，执行下一步前等待五分钟。
3. 从仪表和关联管道上卸下隔热部件（如适用）。
4. 卸下电子部件外壳盖，露出 7835/7845 接线。
5. 手动记录下 7835/7845 仪表上的已有接线。
如果复用已有接线，则要确保辨别出哪些接线连接至当前组态中的哪些特定输入/输
出设备。此信息可用于将接线匹配至 CDM 上适当的输入/输出。
以下示意图指出了标准电子部件板（见 图 2-1）和高级电子部件板（见 图 2-2）上
端子的位置。
安装手册 9
卸下 7835/7845 仪表
标准电子部件端子位置图 2-1:
高级电子部件端子位置图 2-2:
6. 断开仪表的接线。
2.2 从管道中拆下仪表。
先决条件
松开或拆下任何管道连接之前，应当按照适用的操作规程泄压并排空仪表。
10 高准紧凑型密度计 (CDM) – 7835/7845 改装
卸下 7835/7845 仪表
注意！
如果设备接触过任何侵蚀性介质，则必须采取适当的预防措施以确保安全。仪表拆卸仅应由受过适
当培训的人员并按照适用的规程进行。
过程
1. 断开仪表与工艺管道的连接（破坏密封）。
2. 拆下仪表。
注意！
从管道中吊起和拆下仪表时应当小心处理。 高准建议将吊索连接到法兰端来承受仪表的重
量以避免对仪表灵敏度的影响。
3. 按照当地规程处理仪表（如果适用）。
安装手册 11
安装方式
3 安装方式
本章所涉及的主题:
• 安装仪表
• 旋转仪表上的电子部件（可选）
• 旋转变送器上的显示屏（可选）
3.1 安装仪表
使用常规经验将过程连接上的扭矩和弯曲载荷降至最低。
提示
为减少冷凝的危险，变送器进线孔尽可能不要朝上。变送器的进线孔可以自由旋转以方便接线。
注意！
请勿通过电子部件吊装仪表。通过电子部件吊装仪表可能会损坏设备。
12 高准紧凑型密度计 (CDM) – 7835/7845 改装
安装方式

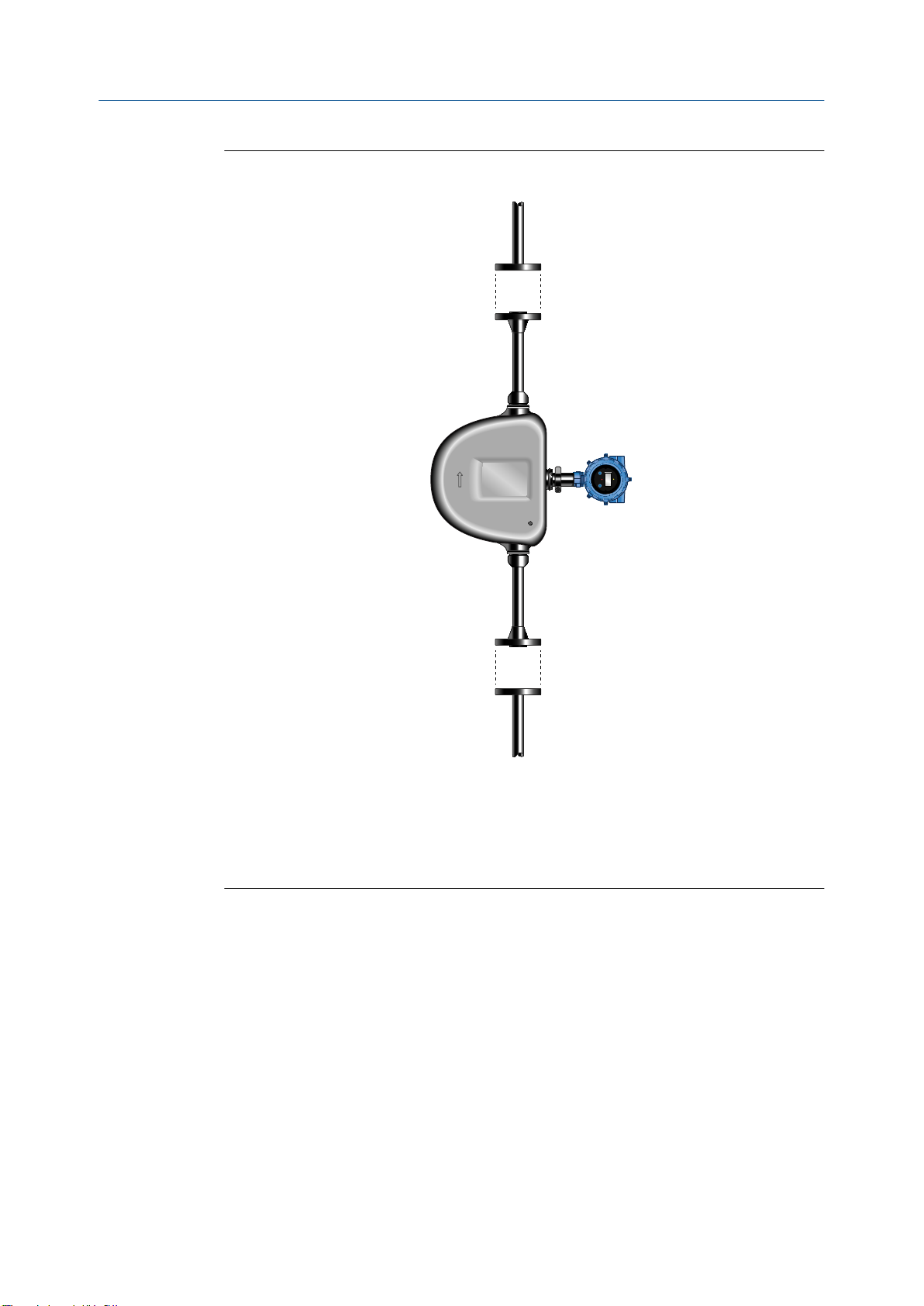

安装传感器图 3-1:
注
• 不得用仪表来支撑管道。
• 仪表不需要外部支撑。法兰将在所有方向支撑仪表。
• 所有管道接头和连接处都必须密闭，以尽可能减少流体中出现气泡。
3.2 旋转仪表上的电子部件（可选）
您可以将仪表的变送器旋转 90°。
1. 使用 4 mm 六角扳手松开固定变送器的内六角螺丝。
安装手册 13
A
B
C
D
A
D
E
安装方式

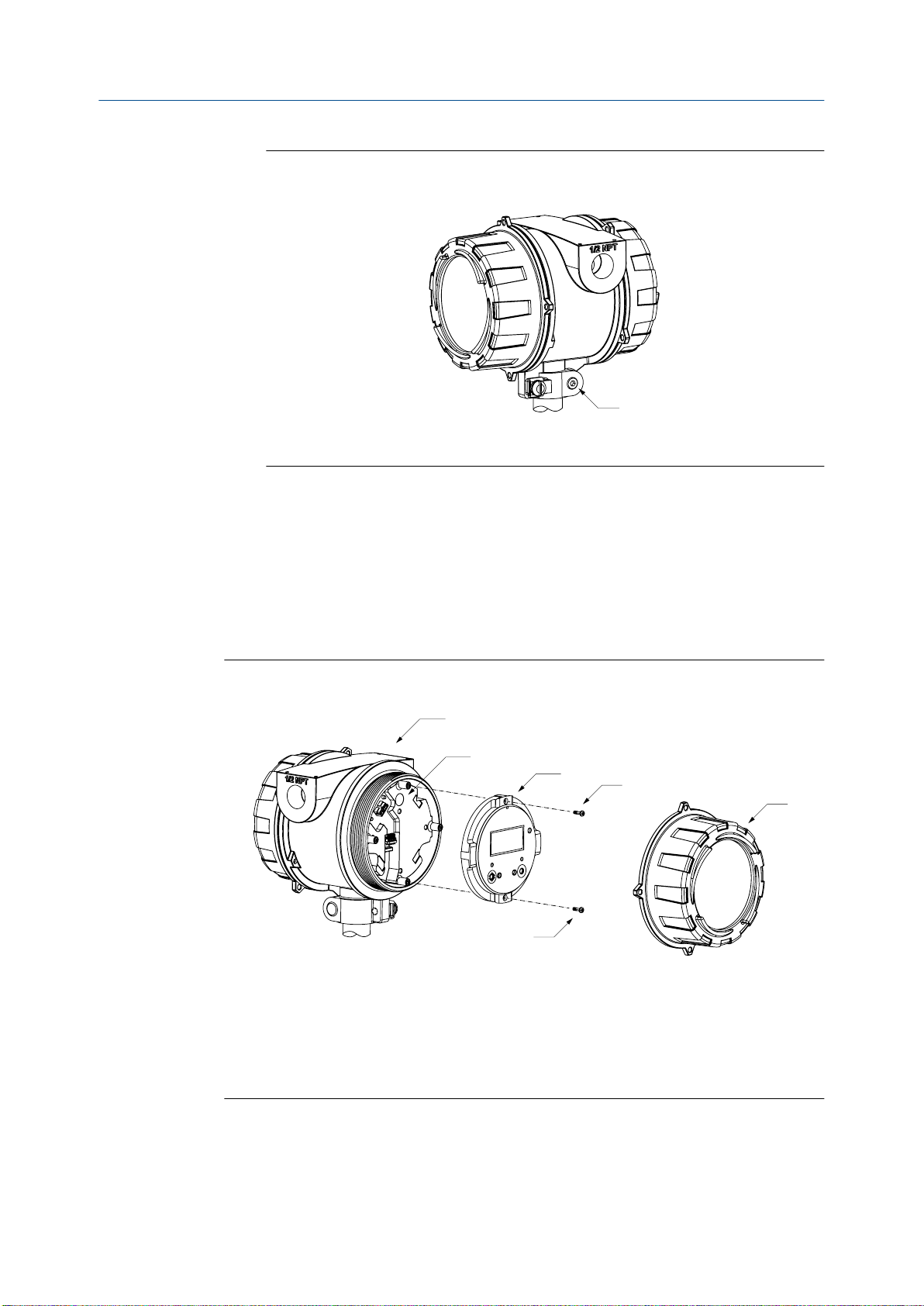

固定变送器的部件图 3-2:
A. M5 内六角头螺丝
2. 顺时针将变送器旋转至所需方位，最多旋转 90°。
3. 将所有螺丝固定并拧紧到 60 lb·in (6.8 N·m)。
3.3 旋转变送器上的显示屏（可选）
变送器电子部件模块上的显示屏可以从原始位置旋转 90° 或 180°。
显示屏组件图 3-3:
A. 变送器外壳
B. 底部框架
C. 显示屏模块
D. 显示屏螺钉
E. 显示屏盖子
过程
1. 切断变送器电源。
14 高准紧凑型密度计 (CDM) – 7835/7845 改装
安装方式
2. 逆时针旋转显示屏盖子，将其从外壳上取下。
3. 按住显示屏模块，同时小心地松开（必要时取下）半挂式显示屏固定螺钉。
4. 小心地将显示屏模块从外壳拉出，直到底部框架的插针端子从显示屏模块脱离。
注意
如果显示屏插针与底部框架脱离并留在显示屏模块上，取下插针并重新安装好。
5. 将显示屏模块旋转到所需的位置。
6. 将底部框架的插针端子插入显示屏模块的针脚孔以将显示屏固定到新位置。
7. 如果您已拆下显示屏螺钉，将其对准底部框架上对应的孔，插入并拧紧。
8. 将显示屏盖子放到外壳上。
9. 顺时针旋转显示屏盖子并旋紧。
10. 给仪表上电。
安装手册 15
接线
4 接线
本章所涉及的主题:
• 可用的输出端子和接线要求
• 改装接线：端子-输出转换
• 防爆区域或非危险区域输出接线
• 本安输出接线
• 用于分体式安装 2700 FOUNDATION 现场总线™选项的处理器接线
• 连接到外部设备（HART 多点）
• 信号转换器和/或流量计算机接线
4.1 可用的输出端子和接线要求
有三对接线端子可用于变送器输出。这些输出的功能因所订购变送器输出选项的不同而
异。模拟 (mA)、时间周期信号 (TPS) 和离散 (DO) 输出要求外部电源供电，必须连接到独
立的 24 VDC 电源。
对于连接到分体式安装 2700 FOUNDATION 现场总线™变送器的仪表，您必须使用 4 芯电
缆连接仪表与分体式安装 2700 变送器。请参阅本手册中的处理器接线内容以了解如何
连接仪表。请参阅变送器安装手册以了解关于连接分体式安装 2700 FOUNDATION 现场
总线™变送器的信息。
每个输出端子的接线螺丝可接受的最大线规为 14 AWG (2.5 mm2)。
重要信息
• 输出接线要求取决于仪表是安装到安全区域还是危险区域。使用者有责任检查并确保指定的
安装方式符合本地与国家的安全要求以及电气规范。
• 如果将仪表组态为轮询方式，读取外部温度或压力设备，则必须连接毫安输出接线以支持
HART 通讯。您可以使用 HART/模拟单回路接线方式或 HART 多点网络接线方式。
可用的变送器输出表 4-1:
输出通道
变送器版本
模拟 4–20 mA + HART 4–20 mA Modbus/RS-485
时间周期信号 (TPS) 4–20 mA + HART 时间周期信号
离散 4–20 mA + HART 离散输出 Modbus/RS-485
用于分体安装 2700 FOUNDATION 现
场总线™的处理器
A B C
Modbus/RS-485
(TPS)
禁用 禁用 Modbus/RS-485
16 高准紧凑型密度计 (CDM) – 7835/7845 改装
4.2 改装接线：端子-输出转换
根据当前的接线配置：连接 CDM 可能需要附加接线、电源和/或阻抗。下面的信息解释
CDM 的可用输出和接线要求，以及 7835/7845 至 CDM 的引脚-输出连接插头关系。
4.2.1 7835/7845 标准电子设备仪表重新接线
要从带标准电子板的现有 7835/7845 仪表进行接线，必须购买了带时间周期信号 (TPS) 输
出的 CDM。标准电子板安装重新接线需要重新连接 7835/7845 仪表和信号转换器/流量
计算机。
过程
请参阅下文以了解关于 7835/7845 和信号转换器/流量计算机至 CDM 的端子-输出关系的
信息。
重要信息
取决于是否在隔爆区域或本安区域中接线，请参阅适用于这些安装类型的其他信息。
接线
功能 找到端子针脚的引出线： ...并将其连接到 CDM 输出端子：
时间周期 针脚 1（7835/7845 仪表上） TPS +
针脚 2（7835/7845 仪表上） TPS –
温度 信号转换器/流量计算机的温度
接线端子
（请参阅信号转换器/流量计算
机手册以了解关于设备端子的
详细信息。）
电源 信号转换器/流量计算机的电源
端子
（请参阅信号转换器/流量计算
机手册以了解关于设备端子的
详细信息。）
从信号转换器/流量计算机引出的两条导
线连接到：
• mA 1 +
• mA 1 –
重要信息
您必须将 mA 输出 1 组态为温度以进行此
测量。
从信号转换器/流量计算机引出的两条导
线连接到：
• PWR +
• PWR –
4.2.2 7835/7845 高级电子设备仪表重新接线
要从带有高级电子板的现有 7835/7845 仪表接线，必须购买了以下 CDM 变送器版本之
一：
• 模拟
• 时间周期信号 (TPS)
• 带有 Modbus/RS-485 的任何选项
• 用于分体安装 2700 FOUNDATION 现场总线™的处理器
安装手册 17
接线
过程
请参阅下文以了解关于 7835/7845 至 CDM 的端子-输出关系的信息。
重要信息
取决于是否在隔爆区域或本安区域中接线，请参阅适用于这些安装类型的其他信息。
功能 找到端子针脚的引出线： ...并将其连接到 CDM 输出端子：
时间周期或状态输
(1)
出
模拟 1 针脚 3 mA 1 +
模拟 2 针脚 5 mA 2 +
电源 针脚 7 PWR +
分体式显示器 针脚 9 如果您购买了带有一体式变送器和显示器
RS-485 针脚 11 RS-485 A
如果使用可选的 HART/mA 输出板：
HART HART/mA 输出板连接 如果用于 HART，它现在可用于 mA 输出 1
模拟 3 如果使用三级 mA 输出，则 CDM 上无三
针脚 1 TPS +
针脚 2 TPS –
针脚 4 mA 1 –
针脚 6 mA 2 –
针脚 8 PWR –
针脚 10
针脚 12 RS-485 B
的 CDM，则不需要分体式显示器接线。
（相应地接线）
级 mA 输出选项可用。您必须连接到外部
HART 设备。
(1) 如需关于状态输出的更多信息，请参阅 7835/7845 安装和组态手册。
4.3 防爆区域或非危险区域输出接线
4.3.1 防爆区域或非危险区域的模拟输出版本接线
注意！
仪表的安装和接线仅应由受过适当培训的人员按照适用的规范进行。
过程
连接到适当的输出端子和针脚（请参阅 图 4-1）。
18 高准紧凑型密度计 (CDM) – 7835/7845 改装
mA1+
HART
RS-485
PWR
mA2
AA
B
RS-485 A
RS-485 B
C
D
B
B
A
A
A
接线
模拟输出版本接线图 4-1:
A. 24 VDC
B. R
（250 Ω 阻抗）
load
C. HART 兼容主机或控制器；和/或信号设备
D. 信号设备
注意
使用 24V 电源给毫安输出供电时，允许的最大总回路阻抗为 657 Ω。
注意！
• 为了达到 EC 指令对于 EMC（电磁兼容性）的要求，建议使用适当的仪表电缆来连接仪表。仪
表电缆的每组双绞线应具有独立的屏蔽层、金属箔或编织线，并具有覆盖所有线芯的总屏蔽层。
如果情况允许，总屏蔽层的两端都应接地（在两端 360° 连接）。内层的独立屏蔽层仅应在控制
器侧单端连接。
• 如果电缆进入仪表的放大器盒，应使用金属电缆密封接头。未用的电缆进线孔应使用金属丝堵
密封。
4.3.2 在隔爆/防火或非危险区域连接时间周期信号 (TPS) 或离
散输出版本
注意！
仪表的安装和接线仅应由受过适当培训的人员按照适用的规范进行。
过程
连接到适当的输出端子和针脚（请参阅 图 4-2）。
安装手册 19
mA1+
HART
RS-485
PWR
TPS/DO
AA
B
RS-485 A
RS-485 B
C
E
D
B
A
A
A
接线
连接 TPS 或离散输出版本图 4-2:
A. 24 VDC
B. R
（250 Ω 阻抗）
load
C. HART 兼容主机或控制器；和/或信号设备
D. 电阻负载（推荐为 500 Ω 阻抗）
E. 信号转换器/流量计算机至离散输入设备
注意
• 使用 24V 电源给毫安输出供电时，允许的最大总回路阻抗为 657 Ω。
• 使用 24 VDC 电源给 TPS 或离散输出供电时，允许的最大总回路阻抗为 1300 Ω。
注意！
• 为了达到 EC 指令对于 EMC（电磁兼容性）的要求，建议使用适当的仪表电缆来连接仪表。仪
表电缆的每组双绞线应具有独立的屏蔽层、金属箔或编织线，并具有覆盖所有线芯的总屏蔽层。
如果情况允许，总屏蔽层的两端都应接地（在两端 360° 连接）。内层的独立屏蔽层仅应在控制
器侧单端连接。
• 如果电缆进入仪表的放大器盒，应使用金属电缆密封接头。未用的电缆进线孔应使用金属丝堵
密封。
4.4 本安输出接线
高准提供危险环境中仪表接线所需的安全栅和隔离栅安装套件。根据输出信号和所需认
证，这些套件中包括了相应的安全栅和隔离栅。
所提供的有关安全栅和隔离栅接线的信息仅为概述。您应根据适用于所在场所的适用标
准进行仪表接线。
20 高准紧凑型密度计 (CDM) – 7835/7845 改装
注意！
• 仪表的安装和接线仅应由受过适当培训的人员按照适用的规范进行。
• 请参阅仪表随附的危险区域认证文档。安全说明可从 高准产品文档 DVD 中以及 高准网站
www.micromotion.com 上获得。
4.4.1 危险区域本安参数：
危险！
危险电压可导致严重伤害或死亡。为了降低危险电压的风险，仪表接线时应切断电源。
危险！
在危险环境中的不正确接线可能导致爆炸。仅应将仪表安装在与其危险区域等级认证一致的区域。
输入本安参数
接线
输入本安参数：所有连接表 4-2:
4–20 mA /离散输出/时
参数 电源
电压 (Ui) 30 VDC 30 VDC 18 VDC
电流 (Ii) 484 mA 484 mA 484 mA
功率 (Pi) 2.05 W 2.05 W 2.05 W
内部电容 (Ci) 0.0 pF 0.0 pF 0.0011 pF
内部电感 (Li) 0.0 H 0.0 H 0.0 H
间周期信号 RS-485
RS-485 输出和电缆参数
与仪表的所有连接都从其所连接的本安栅获得电源。所有电缆参数都源自这些设备的输
出参数。RS-485 连接也可从其所连接的安全栅 (MTL7761AC) 获得电源，尽管该连接具有
特定的输出和电缆参数。
RS-485 输出和电缆的本安参数 (MTL7761AC)表 4-3:
输入参数
电压 (Ui) 18 VDC
电流 (Ii) 100 mA
内部电容 (Ci) 1 nF
内部电感 (Li) 0.0 H
输出参数
电压 (Uo) 9.51 VDC
电流（瞬态）(Io) 480 mA
电流（稳态）(I) 106 mA
功率 (Po) 786 mW
内部电阻 (Ri) 19.8 Ω
安装手册 21
接线
RS-485 输出和电缆的本安参数 (MTL7761AC) (续)表 4-3:
IIC 组别的电缆参数
外部电容 (Co) 85 nF
外部电感 (Lo) 154 µH
外部电感/电阻比 (Lo/Ro) 31.1 µH/Ω
IIB 组别的电缆参数
外部电容 (Co) 660 nF
外部电感 (Lo) 610 µH
外部电感/电阻比 (Lo/Ro) 124.4 µH/Ω
危险区域
电压
危险区域
电流
危险区域
电容
仪表本安参数要求所选本安栅的开路电压被限制在 30 VDC (Vmax = 30
VDC) 以下。
仪表本安参数要求所选本安栅全部输出的短路电流总和低于 484 mA (Imax
= 484 mA)。
仪表的电容 (Ci) 为 0.0011 μF。此值加上线路电容 (Ccable) 必须低于安全
栅指定的最大允许电容 (Ca)。使用下面的等式来计算仪表与本安栅之间的
最大电缆长度：Ci + Ccable ≤ Ca
危险区域
电感
仪表的电感 (Li) 为 0.0 μH。此值加上现场线路电感 (Lcable) 必须低于安全
栅指定的最大允许电感 (La)。使用下面的等式来计算仪表与本安栅之间的
最大电缆长度：Li + Lcable ≤ La
4.4.2 所有本安输出的安全栅接线
高准提供危险区域仪表接线所需的安全栅安装套件。请联系本地销售代表或 高准客户支
持部门 flow.support@emerson.com 以了解关于订购安全栅套件的详细信息。
注意！
• 仪表的安装和接线仅应由受过适当培训的人员按照适用的规范进行。
• 请参阅仪表随附的危险区域认证文档。安全说明可从 高准产品文档 DVD 中以及 高准网站
www.micromotion.com 上获得。
安全栅套件为所有可用仪表输出接线提供保护。将提供的安全栅用于指定的输出。
输出 安全栅
4–20 mA MTL7728P+
• 4–20 mA
• 时间周期信号 (TPS)
• 离散
Modbus/RS-485 MTL7761AC
电源 MTL7728P+
MTL7728P+
过程
将安全栅连接到适当的输出端子和针脚（请参阅 图 4-3）。
22 高准紧凑型密度计 (CDM) – 7835/7845 改装
接线

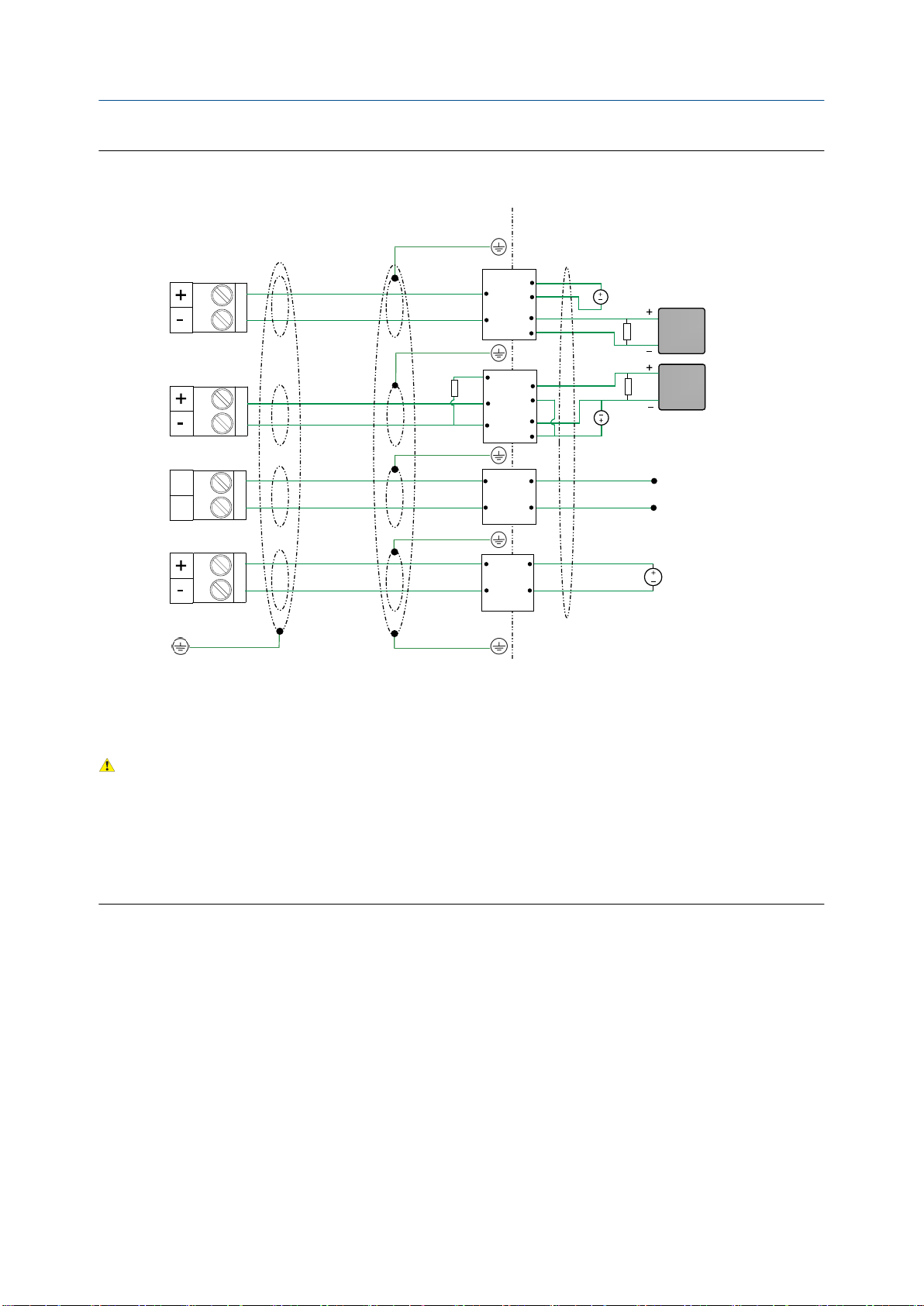

使用安全栅的本安 mA/DO/TPS 输出接线图 4-3:
mA1+
HART
mA2/
TPS/DO
RS-485
PWR
危险区域
3
1
4
2
MTL7728P+
3
1
4
2
MTL7728P+
3
4
3
4
1
2
MTL7761AC
1
2
MTL7728P+
AA
B
非危险区域
24 VDC
24 VDC
1
.
250 Ω
C
A
B
RS-485 A
RS-485 B
24 VDC
A. HART/现场通讯器设备
B. 信号设备
C. 推荐的阻抗随通道 B 输出设置而异。对于毫安输出，推荐的电阻为 250 Ω。对于 TPS 或离散输出，推荐的电阻为
500–1000 Ω。
注意！
• 在电气噪声存在的环境中，可对安全区域的电缆采取屏蔽措施。
• 为了达到 EC 指令对于 EMC（电磁兼容性）的要求，建议使用适当的仪表电缆来连接仪表。仪表电缆的每组双绞线
应具有独立的屏蔽层、金属箔或编织线，并具有覆盖所有线芯的总屏蔽层。如果情况允许，总屏蔽层的两端都应接
地（在两端 360° 连接）。内层的独立屏蔽层仅应在控制器侧单端连接。
• 为了确保本质安全，在危险区域通常不允许将内层的独立屏蔽层端接到地线。
• 如果电缆进入仪表的放大器盒，应使用金属电缆密封接头。未用的电缆进线孔应使用金属丝堵密封。
4.4.3 本安模拟输出版本的隔离栅接线
高准提供隔离栅安装套件用于危险区域的模拟输出仪表接线。请联系本地销售代表或
高准客户支持部门 flow.support@emerson.com 以了解仪表所需隔离栅套件的详细订购
信息。
安装手册 23
接线
注意！
• 仪表的安装和接线仅应由受过适当培训的人员按照适用的规范进行。
• 请参阅仪表随附的危险区域认证文档。安全说明可从 高准产品文档 DVD 中以及 高准网站
www.micromotion.com 上获得。
隔离栅套件（模拟选项）为连接以下输出提供隔离。将提供的隔离栅用于指定的输出。
注意
RS-485 安全栅是非隔离的。
输出 隔离栅
4–20 mA + HART MTL5541
4–20 mA MTL5541
Modbus/RS-485 MTL7761AC
电源 MTL5523
过程
将隔离栅连接到适当的输出端子或针脚（请参阅 图 4-4）。
24 高准紧凑型密度计 (CDM) – 7835/7845 改装
接线

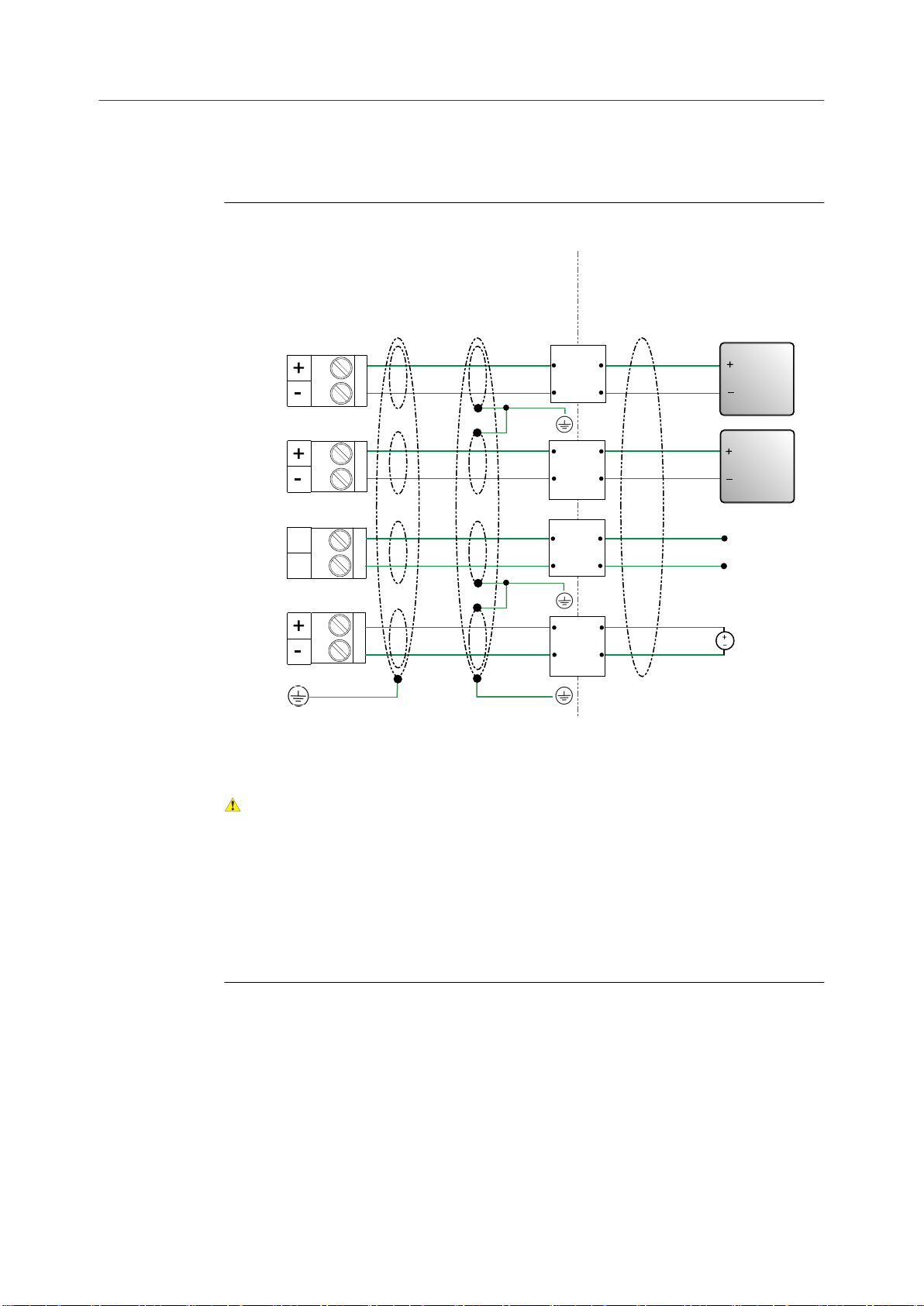

使用隔离栅的本安输出接线（毫安输出选项）图 4-4:
mA1+
HART
mA2
RS-485
PWR
危险区域
14
2
13
12
1
MTL5541
11
14
2
13
12
1
MTL5541
11
3
AA
B
1
4
2
MTL7761AC
14
2
13
MTL5523
1
非危险区域
24 VDC
250 Ω
24 VDC
250 Ω
A
B
RS-485 A
RS-485 B
24 VDC
A. HART/手操器设备
B. 信号设备
注意！
• 在电气噪声存在的环境中，可对安全区域的电缆采取屏蔽措施。
• 为了达到 EC 指令对于 EMC（电磁兼容性）的要求，建议使用适当的仪表电缆来连接仪表。仪表电缆的每组双绞线
应具有独立的屏蔽层、金属箔或编织线，并具有覆盖所有线芯的总屏蔽层。如果情况允许，总屏蔽层的两端都应接
地（在两端 360° 连接）。内层的独立屏蔽层仅应在控制器侧单端连接。
• 为了确保本质安全，在危险区域通常不允许将内层的独立屏蔽层端接到地线。
• 如果电缆进入仪表的放大器盒，应使用金属电缆密封接头。未用的电缆进线孔应使用金属丝堵密封。
4.4.4 本安时间周期信号 (TPS) 或离散输出版本的隔离栅接线
高准提供隔离栅安装套件用于危险区域的时间周期信号 (TPS) 和离散输出选项接线。请
联系本地销售代表或 高准客户支持部门 flow.support@emerson.com 以了解仪表所需隔
离栅套件的详细订购信息。
注意！
• 仪表的安装和接线仅应由受过适当培训的人员按照适用的规范进行。
• 请参阅仪表随附的危险区域认证文档。安全说明可从 高准产品文档 DVD 中以及 高准网站
www.micromotion.com 上获得。
安装手册 25
接线
隔离栅套件（TPS/离散选项）为连接以下输出提供隔离。将提供的隔离栅用于指定的输
出。
注意
RS-485 安全栅是非隔离的。
输出 隔离栅
4–20 mA + HART MTL5541
• 时间周期信号 (TPS)
• 离散
Modbus/RS-485 MTL7761AC
电源 MTL5523
MTL5532
过程
1. 将隔离栅连接到适当的输出端子（请参阅 图 4-5）。
26 高准紧凑型密度计 (CDM) – 7835/7845 改装
接线
使用隔离栅的本安输出接线（TPS 和离散输出选项）图 4-5:
mA1+
HART
TPS/DO
RS-485
PWR
危险区域
14
2
13
12
MTL5541
1
11
1
1 kΩ
AA
B
11
SIG
12
4
MTL5532
13
5
14
3
4
MTL7761AC
14
2
13
1
MTL5523
1
2
非危险区域
24 VDC
24 VDC
250 Ω
1 kΩ
A
B
RS-485 A
RS-485 B
24 VDC
A. HART/现场通讯器设备
B. 信号设备
注意！
• 在电气噪声存在的环境中，可对安全区域的电缆采取屏蔽措施。
• 为了达到 EC 指令对于 EMC（电磁兼容性）的要求，建议使用适当的仪表电缆来连接仪表。仪表电缆的每组双绞线
应具有独立的屏蔽层、金属箔或编织线，并具有覆盖所有线芯的总屏蔽层。如果情况允许，总屏蔽层的两端都应接
地（在两端 360° 连接）。内层的独立屏蔽层仅应在控制器侧单端连接。
• 为了确保本质安全，在危险区域通常不允许将内层的独立屏蔽层端接到地线。
• 如果电缆进入仪表的放大器盒，应使用金属电缆密封接头。未用的电缆进线孔应使用金属丝堵密封。
2. 为 TPS/DO 连接（MTL5532 隔离栅）设置隔离栅开关。您必须正确设置开关 1 到 5
（请参阅 表 4-4）。
这些开关位于隔离栅侧面，必须设置为关（上部位置）或开（下部位置）。
安装手册 27
1 2 3 4
关
开
接线
MTL5532 开关位置（以及开关的开/关位置）图 4-6:
MTL5532 开关设置表 4-4:
开关 开/关状态
1 开
2 关
3 关
4 关
4.5 用于分体式安装 2700 FOUNDATION 现场总线
™
选项的处理器接线
4.5.1 用于分体式安装 2700 FOUNDATION 现场总线™选项的
RS-485 本体参数
危险！
危险电压可导致严重伤害或死亡。为了降低危险电压的风险，仪表接线时应切断电源。
危险！
在危险环境中的不正确接线可能导致爆炸。仅应将仪表安装在与其危险区域认证一致的区域。
RS-485 输出和电缆本体参数表 4-5:
本安电路的电缆参数（线性）
电压 (Ui) 17.22 VDC
电流 (Ii) 484 mA
最大电容 (Ci) 1 nF
最大电感 (Li) 忽略不计
28 高准紧凑型密度计 (CDM) – 7835/7845 改装
RS-485 输出和电缆本体参数 (续)表 4-5:
Ex ib IIB、Ex ib IIC 的电缆参数
电压 (Uo) 9.51 VDC
电流（瞬态）(Io) 480 mA
电流（稳态）(I) 106 mA
功率 (Po) 786 mW
内部电阻 (Ri) 19.8 Ω
IIC 组的电缆参数
最大外部电容 (Co) 85 nF
最大外部电感 (Lo) 25 µH
最大外部电感/电阻比 (Lo/Ro) 31.1 µH/Ω
IIB 组的电缆参数
最大外部电容 (Co) 660 nF
最大外部电感 (Lo) 260 µH
最大外部电感/电阻比 (Lo/Ro) 124.4 µH/Ω
接线
4.5.2 准备 4 线制电缆
重要信息
用户自备的电缆密封接头必须能够截止排扰线。
注意
如果将非屏蔽电缆安装在带 360º 终端屏蔽的连续金属导管中，只需准备电缆，不需要执行屏蔽过
程。
安装手册 29
接线
4 线电缆准备图 4-7:
拆下核心处理器盖
高准
电缆接头
将排扰线穿过接头螺母和夹紧嵌件。
接头螺母
1. 剥去 4-1/2 in. (115 mm) 的电缆护套。
2. 去除透明的包覆和填充材料。
3. 剥去屏蔽层，仅保留 3/4 in. (19 mm)。
夹紧
嵌件
NPT
电缆接头
接头供应者
接头类型
1. 剥去 4-1/4 in. (108 mm) 的电缆护套。
2. 去除透明的包覆和填充材料。
3. 剥去屏蔽层，仅保留 1/2 in. (12 mm)。
电缆敷设图
M20
用户自备的
电缆接头
将排扰线穿过接头。
端接接头内的排扰线
。
金属导线管
将导线管布设到传感
器
在导线管中布设电缆
完成
（请勿执行屏蔽程序）
在屏蔽层周围缠绕两圈排扰线，然后切断多余的排扰线
。
缠绕在屏蔽层周围
的排扰线
转到屏蔽程序
30 高准紧凑型密度计 (CDM) – 7835/7845 改装
接线
4 线电缆屏蔽图 4-8:
从准备过程开始
高准
电缆接头
编织
（铠装电缆）
应用热缩套管
1. 将屏蔽热缩套管滑到排扰线上。确保完全包裹排扰线。
2. 加热（250 °F 或 120 °C）以收缩热缩套管。切勿烧到电缆。
3. 装好夹紧嵌件，使内端与热缩套管的编织物层齐平。
安装接头
1. 将屏蔽层或编织物层回折到夹紧嵌件上方，并超过 O 形圈 1/8 in.
(3 mm)。
2. 将接头主体安装到核心处理器外壳上的导线管开口处。
3. 将排扰线穿过接头主体，并拧紧接头螺母。
电缆屏蔽层类型
屏蔽热缩
套管
箔片
（屏蔽电缆）
NPT
加热后
接头供应者
接头类型 M20
用户自备的
电缆接头
修剪屏蔽热缩套管 7 mm
修剪
端接接头内的屏蔽层和
根据供应商的说明安装
排扰线。
接头
已回折的屏蔽层
完成
接头主体
4 芯电缆类型和使用
高准提供两种类型的 4 芯电缆：屏蔽型和铠装型。这两种类型的电缆都包含屏蔽排扰线。
高准 提供的 4 芯电缆由一对用于 VDC 连接的红色和黑色 18 AWG (0.75 mm2) 线以及一
对用于 RS-485 连接的白色和绿色 22 AWG (0.35 mm2) 线构成。
用户自备的 4 线电缆必须符合以下要求：
• 双绞线结构。
• 如果核心处理器安装在危险区域，还应符合危险区域要求。
• 线规适合核心处理器和变送器之间的电缆长度。
• 22 AWG 或更大线规，最大电缆长度为 1000 英尺。
安装手册 31
A
B
C
D
接线
4.5.3 分体式安装 2700 FOUNDATION 现场总线™选项的处理
器接线
下图显示了如何将 4 芯电缆中的每根导线连接到处理器端子。请参阅变送器安装手册，以
了解关于安装和连接分体式安装 2700 FOUNDATION 现场总线变送器的详细信息。

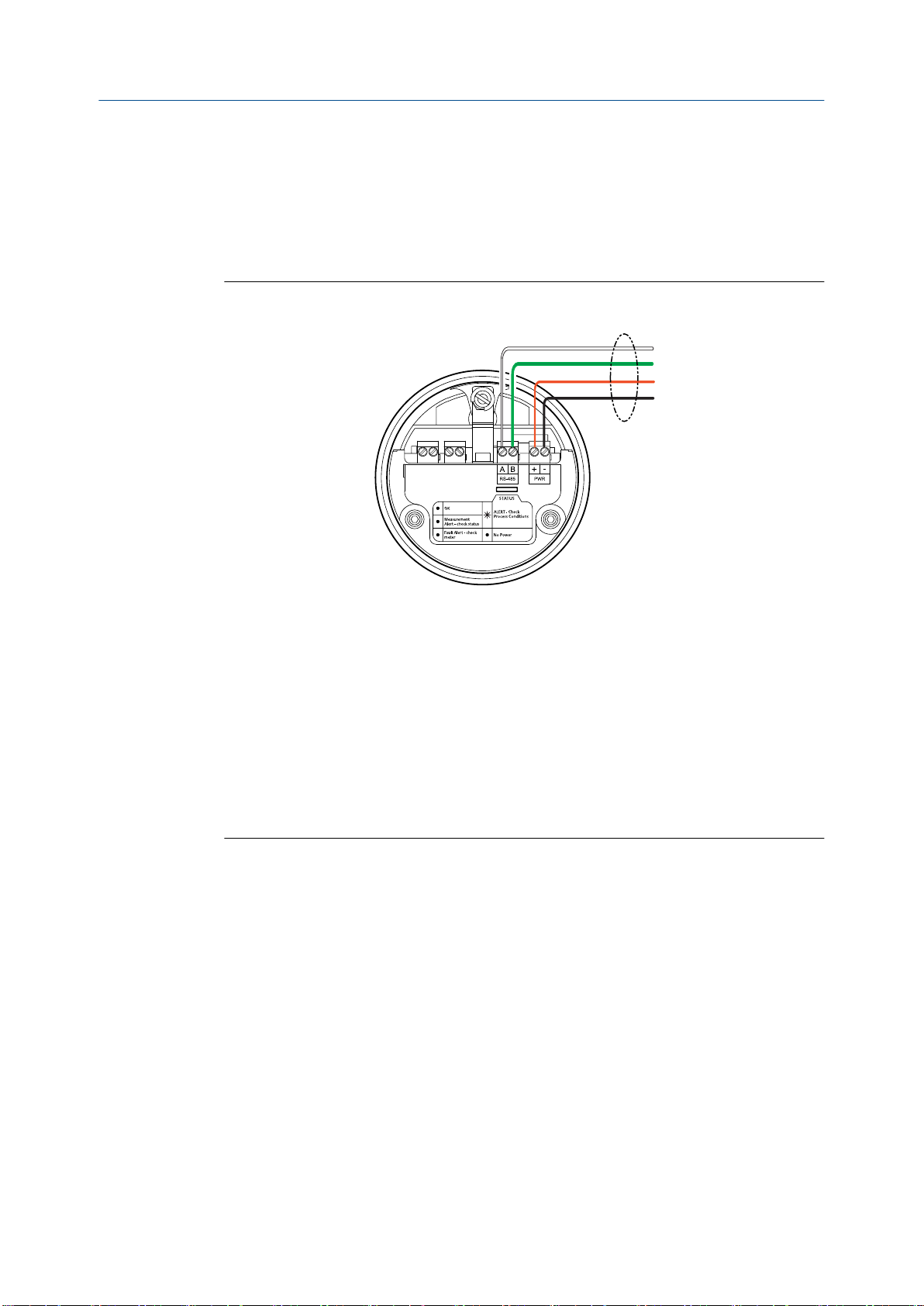

至分体式安装 2700 FF 变送器的处理器 (Modbus/RS-485) 连接图 4-9:
A. 至 RS-485/A 端子的白线
B. 至 RS-485/B 端子的绿线
C. 至电源 (+) 端子的红线
D. 至电源 (–) 端子的黑线
重要信息
• 为了符合 EC 指令对于 EMC（电磁兼容性）的要求，推荐使用适当的仪表电缆来连接仪表。
仪表电缆的每组双绞线应具有独立的屏蔽层、金属箔或编织线，并具有覆盖所有线芯的总屏
蔽层。如果情况允许，总屏蔽层的两端都应接地（在两端 360° 连接）。内层的独立屏蔽层仅
应在控制器侧单端连接。
• 如果电缆进入仪表的放大器盒，应使用金属电缆密封接头。未用的电缆进线孔应使用金属丝
堵密封。
4.6 连接到外部设备（HART 多点）
可以将多达三个外部 HART 设备连接到仪表。在下面的信息中提供了安全与危险环境中
建立连接的接线图。
32 高准紧凑型密度计 (CDM) – 7835/7845 改装
4.6.1 防爆区域或非危险区域的外部 HART 设备接线
250 Ω
24 VDC
mA1+
HART
A
B
C
E
D
防爆区域或非危险区域的外部设备接线图 4-10:
接线
A. HART 设备 1
B. HART 设备 2
C. HART 设备 3
D. 仪表（mA+/HART 输出）
E. HART/手操器
注意！
• 为了达到 EC 指令对于 EMC（电磁兼容性）的要求，建议使用适当的仪表电缆来连接仪表。仪表电缆的每组双绞
线应具有独立的屏蔽层、金属箔或编织线，并具有覆盖所有线芯的总屏蔽层。如果情况允许，总屏蔽层的两端都
应接地（在两端 360° 连接）。内层的独立屏蔽层仅应在控制器侧单端连接。
• 如果电缆进入仪表的放大器盒，应使用金属电缆密封接头。未用的电缆进线孔应使用金属丝堵密封。
4.6.2 本安区域的外部 HART 设备接线
您可以在本安环境中连接最多三个外部 HART 设备。下面的接线图显示了使用单安全栅
连接（见 图 4-11）和多安全栅连接（见 图 4-12）的 HART 多点连接。
连接到单安全栅时，执行下面的步骤以确定（每台设备的）电缆参数：
• 累加所连接的每台设备的 Ci 和 Li 参数。
• 从总和中减去安全栅的 Co 和 Lo。
安装手册 33
MTL7728P+
mA1+
HART
危险区域
非危险区域
24 VDC
250 Ω
3
4
1
2
A
B
C
E
D
接线
• 将所有设备组态为固定 4 mA 输出状态。
本安区域的外部 HART 设备接线（单安全栅）图 4-11:
A. HART 设备 1
B. HART 设备 2
C. HART 设备 3
D. 仪表（mA+/HART 输出）
E. HART/手操器
注意！
• 在电气噪声存在的环境中，可对安全区域的电缆采取屏蔽措施。
• 为了达到 EC 指令对于 EMC（电磁兼容性）的要求，建议使用适当的仪表电缆来连接仪表。仪表电缆的每组双绞
线应具有独立的屏蔽层、金属箔或编织线，并具有覆盖所有线芯的总屏蔽层。如果情况允许，总屏蔽层的两端都
应接地（在两端 360° 连接）。内层的独立屏蔽层仅应在控制器侧单端连接。
• 为了确保本质安全，在危险区域通常不允许将内层的独立屏蔽层端接到地线。
• 如果电缆进入仪表的放大器盒，应使用金属电缆密封接头。未用的电缆进线孔应使用金属丝堵密封。
34 高准紧凑型密度计 (CDM) – 7835/7845 改装
危险区域
非危险区域
3
4
3
4
250 Ω
24 VDC
3
4
3
4
MTL7728P+
安全栅 3
安全栅 1
安全栅 2
mA1+
HART
3
4
1
2
A
B
C
E
D
接线
本安区域的外部 HART 设备接线（多安全栅）图 4-12:
A. HART 设备 1
B. HART 设备 2
C. HART 设备 3
D. 仪表（mA+/HART 输出）
E. HART/手操器
注意！
• 在电气噪声存在的环境中，可对安全区域的电缆采取屏蔽措施。
• 为了达到 EC 指令对于 EMC（电磁兼容性）的要求，建议使用适当的仪表电缆来连接仪表。仪表电缆的每组双绞
线应具有独立的屏蔽层、金属箔或编织线，并具有覆盖所有线芯的总屏蔽层。如果情况允许，总屏蔽层的两端都
应接地（在两端 360° 连接）。内层的独立屏蔽层仅应在控制器侧单端连接。
• 为了确保本质安全，在危险区域通常不允许将内层的独立屏蔽层端接到地线。
• 如果电缆进入仪表的放大器盒，应使用金属电缆密封接头。未用的电缆进线孔应使用金属丝堵密封。
4.7 信号转换器和/或流量计算机接线
对于具有时间周期信号 (TPS) 输出的仪表，您可以直接将仪表连接到信号转换器或流量计
算机。下面的信息提供了在安全与危险环境中建立连接的接线图。
在将仪表连接到有源 HART 主机或信号转换器/流量计算机时，您不需要为输出连接提供
外部电源。这些有源设备将提供连接所需的 24 VDC 电源。
安装手册 35
mA1+
HART
RS-485
PWR
TPS
AA
B
24 VDC
RS-485 A
RS-485 B
A
B
接线
4.7.1 防爆区域或非危险区域的信号转换器/流量计算机接线
隔爆区域或非危险区域的信号转换器/流量计算机接线图 4-13:
A. 有源 HART 主机
B. 有源信号转换器/流量计算机
注意！
• 为了达到 EC 指令对于 EMC（电磁兼容性）的要求，建议使用适当的仪表电缆来连接仪表。
仪表电缆的每组双绞线应具有独立的屏蔽层、金属箔或编织线，并具有覆盖所有线芯的总屏
蔽层。如果情况允许，总屏蔽层的两端都应接地（在两端 360° 连接）。内层的独立屏蔽层仅
应在控制器侧单端连接。
• 如果电缆进入仪表的放大器盒，应使用金属电缆密封接头。未用的电缆进线孔应使用金属丝
堵密封。
36 高准紧凑型密度计 (CDM) – 7835/7845 改装
4.7.2 本安区域的信号转换器/流量计算机接线
mA1+
HART
RS-485
PWR
TPS
AA
B
危险区域
非危险区域
MTL7761AC
RS-485 A
RS-485 B
3
4
1
2
24 VDC
MTL7728P+
3
4
1
2
MTL7728P+
3
4
1
2
MTL7728P+
3
4
1
2
A
B
本安区域的信号转换器/流量计算机接线图 4-14:
接线
A. 有源 HART 主机
B. 有源信号转换器/流量计算机
注意！
• 在电气噪声存在的环境中，可对安全区域的电缆采取屏蔽措施。
• 为了达到 EC 指令对于 EMC（电磁兼容性）的要求，建议使用适当的仪表电缆来连接仪表。
仪表电缆的每组双绞线应具有独立的屏蔽层、金属箔或编织线，并具有覆盖所有线芯的总屏
蔽层。如果情况允许，总屏蔽层的两端都应接地（在两端 360° 连接）。内层的独立屏蔽层仅
应在控制器侧单端连接。
• 为了确保本质安全，在危险区域通常不允许将内层的独立屏蔽层端接到地线。
• 如果电缆进入仪表的放大器盒，应使用金属电缆密封接头。未用的电缆进线孔应使用金属丝
堵密封。
安装手册 37
接地
5 接地
仪表必须按照现场适用的标准进行接地。客户有责任了解并遵守所有适用标准。
先决条件
高准推荐以下接地指南：
• 在欧洲，EN 60079-14 适用于大多数安装，特别是第 12.2.2.3 和 12.2.2.4 节。
• 在美国和加拿大，ISA 12.06.01 第一部分提供了相关应用和要求的范例。
• 对于 IECEx 安装，适用 IEC 60079-14。
在没有适用的外部标准的情况下，则遵照以下准则进行仪表接地：
• 使用 18 AWG (0.75 mm2) 或更大线径的铜线。
• 使所有接地线尽可能短一些，阻抗低于 1 Ω。
• 将接地线直接接地，或者按照工厂标准进行操作。
注意！
将仪表接地，或者遵照设备的接地网络要求。接地不当可能导致测量误差。
过程
检查管道连接处。
- 如果管道连接处已经接地，则传感器会自动接地，无须采取其他措施（除非当地规范
另有要求）。
- 如果管道接处没有接地，用一根接地线与传感器电子部件上的接地螺钉相连。
38 高准紧凑型密度计 (CDM) – 7835/7845 改装
接地
安装手册 39
*MMI-20021003*
MMI-20021003
Rev AB
2014
艾默生过程控制有限公司
上海市浦东新区新金桥路 1277 号
邮编：201206
电话：86-21-2892 9000
传真：86-21-2892 9001
服务热线： 400-820-1996（免费）
广州办事处
广州市东风中路 410-412 号
时代地产中心 2107 室
邮编：510030
电话：86-20-2883 8900
传真：86-20-2883 8901
成都办事处
成都市科华北路 62 号
力宝大厦 S-10-10 室
邮编：610041
电话：86-28-6235 0188
传真：86-28-6235 0199
西安办事处
西安市高新区锦业一路 34 号
西安软件园研发大厦 9 层
邮编：710065
电话:86-29-8865 0888
传真:86-29-8865 0899
艾默生过程控制流量技术有限公司
江苏南京江宁区兴民南路 111 号
邮编： 211100
电话： 86-25-5117 7888
传真： 86-25-5117 7999
北京办事处
北京市朝阳区雅宝路 10 号
凯威大厦 13 层
邮编： 100020
电话： 86-10-5821 1188
传真： 86-10-5821 11 00
乌鲁木齐办事处
乌鲁木齐市五一路 160 号
鸿福大饭店 C 座 1001 室
邮编：830000
电话:86-991-580 2277
传真:86-991-580 3377
深圳办事处
深圳市南山区海德三道
天利中央商务广场 B 座 1803
邮编: 518054
电话：86-755-8659 5099
传真：86-755-8659 5095
©
2014 Micro Motion, Inc. 保留所有权利.
Micro Motion 和 Emerson 标志是艾默生电气公司的注册商标和服
务商标。Micro Motion、ELITE、MVD、ProLink、MVD Direct Connect
以及 PlantWeb 均为艾默生过程管理子公司的标志。所有其他商。
所有其他商 均它各自所有者的。
Loading...
