安装手册

20000899， BA 版

2015 年 2 月

Micro Motion® 3500 型变送器 (MVD) 或
3300 型控制器

面板安装型仪表的安装手册

安全和认证信息

如按照本手册中的说明正确安装，则高准产品符合所有适用的欧洲指令。如需参阅本产品的欧盟符合性声明，请访问网站

www.micromotion.com 或通过您的本地高准技术支持中心获取所有适用欧洲指令的欧盟符合性声明以及全部的 ATE X 安装图和说

明 （英文版本）。

符合压力设备规范的设备所附的信息可通过网站 www.micromotion.com/documentation 获取。

在欧洲的危险环境安装，如果本国没有相关标准，则可参考标准 EN 60079-14。

其他信息

完整的产品规格可在产品数据表中找到。故障排除信息可在变送器组态手册中找到。各产品数据表和各手册都可访问高准网站

www.micromotion.com/documentation 获取。

返修政策

退回设备时必须遵循高准程序。这些程序可确保符合政府运输机构的法规要求，同时有助于为高准员工提供安全的工作环境。
未遵循高准程序将导致您发送的设备遭到拒绝。

关于返修程序和形式的信息可以登录网站 www.micromotion.com 获取， 或致电高准客户服务部门获取。

高准客户服务

电子邮件：

• 全球：[e-mail]

• 亚太地区：[e-mail]

电话：

北美和南美 欧洲和中东 亚太地区

美国
加拿大
墨西哥
阿根廷
巴西
委内瑞拉

800-522-6277

[phone]

[phone]

[phone]

[phone]

[phone]

英国
荷兰
法国
德国
意大利
中欧和东欧
俄罗斯 / 独联体
埃及
阿曼
卡塔尔
科威特
南非
沙特阿拉伯
阿联酋

0870 240 1978

[phone]

0800917901

0800 182 5347

8008 77334

[phone]

[phone]

0800 000 0015

800 70101

431 0044

663 299 01

800 991 390

800 844 9564

800 0444 0684

澳大利亚
新西兰
印度
巴基斯坦
中国
日本
韩国
新加坡
泰国
马来西亚

800 158 727

099 128 804

800 440 1468

888 550 2682

[phone]

[phone]

[phone]

[phone]

001 800 441 6426

800 814 008

目录

第 1 章 安装准备..................................................................... 5

1.1 安装工具...................................................................... 5

1.2 选择位置...................................................................... 6

1.3 电缆长度...................................................................... 8

1.4 在面板中安装 3300 型或 3500 型 ................................................. 9

第 2 章 安装......................................................................... 11

2.1 安装核心处理器................................................................ 11

第 3 章 接线......................................................................... 13

3.1 连接输入和输出线路............................................................ 13

3.2 将 3500 型连接到传感器 ........................................................ 16

3.3 将传感器连接至分体式核心处理器................................................ 24

3.4 连接电源线.................................................................... 26

安装手册 3

4 3500 型变送器或 3300 型外设 — 面板安装

1 安装准备

本安装手册介绍安装高准 3300 型或 3500 型 MVD 应用平台的基本安装原则。
如需关于本安型应用的信息，请参阅高准认证文档。
如需关于组态、维护和维修的完整说明，请参阅变送器随附的说明手册。

警告！

在危险区域不正确的安装会引起爆炸。

如需关于危险应用的信息，请参阅适当的高准公司认证文档，文档随附于仪表，或可从高准公司网
站获取。

警告！

危险电压会导致严重伤害或死亡。

安装变送器并完成所有接线后才能供电。

小心！

不正确的安装可能导致测量误差或仪表故障。请遵循指导。

安装准备

1.1 安装工具

安装工具包括框板、框架、两套安装支架及螺丝、电源线连接器以及用于电源线的固定夹
组件。请参阅图 1-1。

应用平台通过厚度为 2 毫米 （5/64 英寸）至 13 毫米 （1/2 英寸）的面板上的 138 毫米

（5 7/16 英寸）方形开口装配。框板可在面板开口与应用平台外壳之间提供 IP65 级防水

密封。请参阅图 1-1。
此外，安装工具还包括下面其中一项：

• 带支架的接线连接器，用于螺钉式连接器。请参阅图 3-2。

• 输入 / 输出电缆和连接器。请参阅图 3-3。

安装手册 5

安装准备

电源接线连接器

用于电源线的固定夹组件

2 套安装支架及螺钉

框架

框板

面板厚度：
最小 2 毫米 （5/64 英寸）
最大 13 毫米 （1/2 英寸）

图 1-1： 面板安装型安装工具

1.2 选择位置

根据下述要求选择安装变送器的位置。

1.2.1 环境要求

将 3300 型或 3500 型安装在环境温度为 —20 至 +60 °C （—4 至 +140 °F）的位置。

1.2.2 尺寸

型号类型 尺寸图

螺钉式接线连接器

输入 / 输出电缆

请参阅图 3-1 和图 3-3 以查看螺钉式连接器与输入 / 输出电缆的图示。

图 1-2

图 1-3

6 3500 型变送器或 3300 型外设 — 面板安装

图 1-2： 面板安装型带螺钉式连接器的尺寸

114

(4 1/2)

165

(6 1/2)

框板

面板

152

(6)

认证铭牌

框架

本质安全屏蔽

（仅 3500 型）

197

(7 3/4)

12

(1/2)

216

(8 1/2)

152

(6)

毫米

（英寸）

170

(6 11/16)

165

(6 1/2)

框板

面板

152

(6)

170

(6 11/16)

最小 108 毫米

（4 1/4 英寸）弯曲半径

认证铭牌

12

(1/2)

222

(8 3/4)

135

(5 5/16)

框架

152

(6)

毫米

（英寸）

安装准备

图 1-3： 面板安装型带输入 / 输出电缆的尺寸

安装手册 7

安装准备

3500 型

4 线电缆

传感器

核心处理器

（标准或增强）

传感器

接线盒

9 线电缆

4 线电缆

3500 型

核心处理器

（仅标准版适用）

1.3 电缆长度

传感器与 3500 型变送器之间的最大电缆长度取决于安装类型和电缆类型。

安装类型 最大电缆长度

4 线分体式变送器

带分体式变送器的分体式核心处理器

如果您要组合安装 3300 型应用外设与变送器，变送器频率输出与 3300 型频率输入之间
的最大电缆长度为 150 米（500 英尺）。

图 1-4： 4 线分体式变送器

请参考图 1-4 和表 1-1 以了解 4 线电缆的最大长度

请参考图 1-5 和表 1-1 以了解 4 线电缆和 9 线电缆的最
大长度

图 1-5： 带分体式变送器的分体式核心处理器

8 3500 型变送器或 3300 型外设 — 面板安装

表 1-1： 传感器与变送器之间的最大电缆长度

第 1 步

第 2 步

第 3 步

第 4 步

电缆类型 线规 最大长度

高准 4 线 不适用 • 300 米（1000 英尺），

高准 9 线 不适用 20 米（60 英尺）
用户自备的 4 线

VDC 0.35 mm

VDC 0.5 mm2 (20 AWG)

VDC 0.8 mm

RS-485 0.35 mm

2

(22 AWG)

2

(18 AWG)

2

(22 AWG) 或更粗 300 米（1000 英尺）

1.4 在面板中安装 3300 型或 3500 型

请参阅图 1-6 并遵循下面的步骤：

1. 将 3300 型或 3500 型穿过开口。

2. 将框架滑到外壳上。

3. 将支架上的立柱插入外壳上的导轨中。

4. 均匀地将螺钉拧紧到 1.13 至 1.38 牛米 （10 至 14 英寸磅），以确保垫圈与面板之间

达到防水密封。

安装准备

无 Ex 认证

• 150 米（500 英尺），

带 IIC 级传感器

• 300 米（1000 英尺），

带 IIB 级传感器

90 米（300 英尺）
150 米（500 英尺）
300 米（1000 英尺）

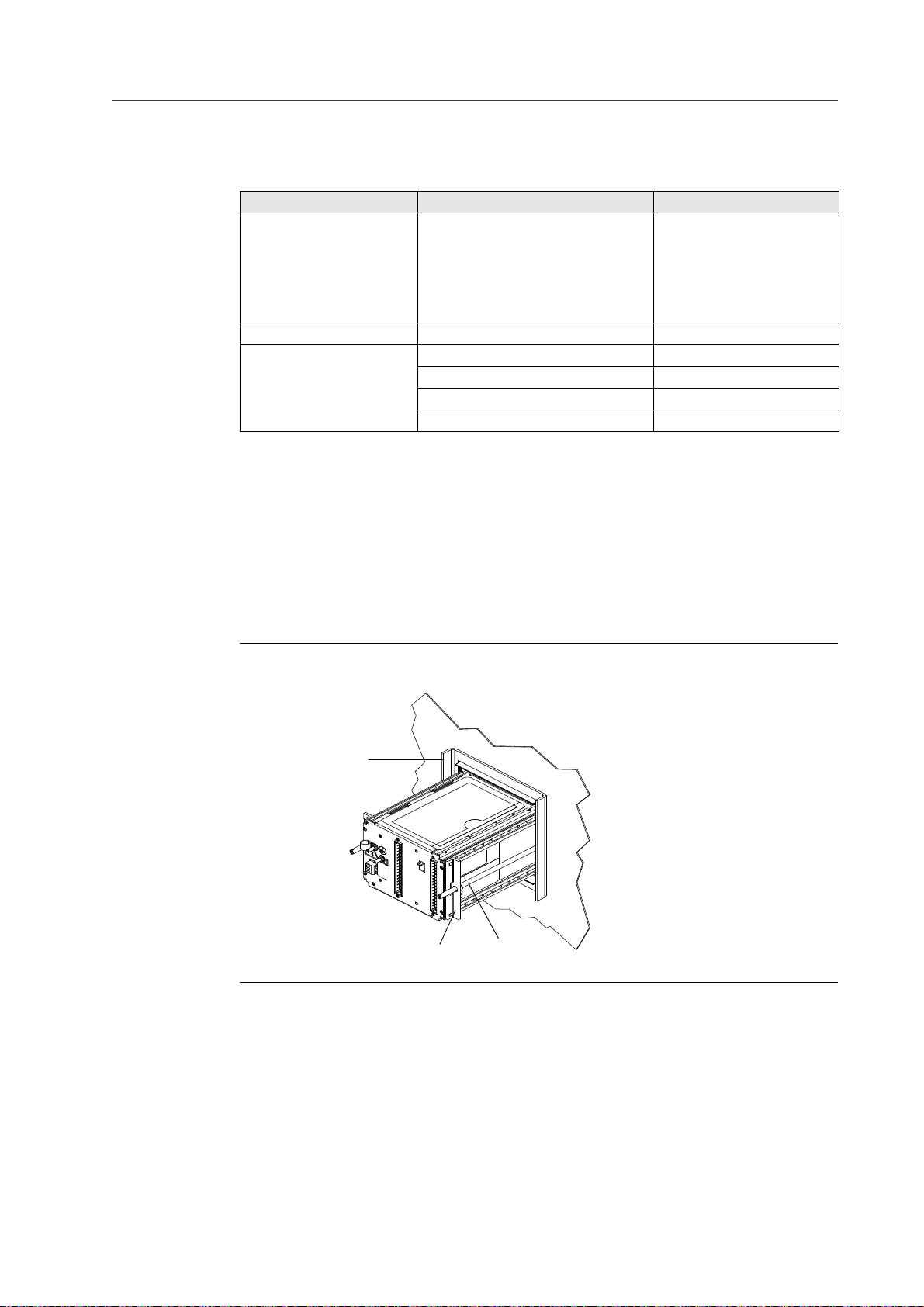

图 1-6： 面板安装步骤

安装手册 9

安装准备

10 3500 型变送器或 3300 型外设 — 面板安装

2 安装

核心处理器盖

上部导线管环

核心处理器

下部导线管环

端盖

安装支架

分体式核心处理器

分体式增强核心处理器

2.1 安装核心处理器

只有在使用分体式核心处理器或分体式增强核心处理器来安装分体式变送器时，才需要
使用本节的内容。请参阅图 1-5。如果您采用 4 线分体式安装，请转到第 3.1 节。

图 2-1 显示两种类型的核心处理器以及安装支架。使用安装支架将核心处理器安装在符

合第 1.2 节中讨论的电缆长度要求的位置。

图 2-1： 分体式核心处理器和分体式增强核心处理器部件

安装

安装手册 11

安装

12 3500 型变送器或 3300 型外设 — 面板安装

3 接线

非本质安全输入 / 输出接线端子板

本质安全传感器接线端子板

（仅 3500 型）

本质安全屏蔽

（仅 3500 型）

带支架的接线连接器

输入 / 输出接线端子板的接线连接器

传感器接线端子板的接线连接器 （仅 3500 型）

3.1 连接输入和输出线路

如果 3300 型或 3500 型采用螺钉式连接器：

1. 将带支架的接线连接器插入 3300 型或 3500 型后面板上的端子板中。请参阅图 3-1。

拧紧紧固螺钉以将支架固定到后面板。

图 3-1： 螺钉式接线连接器和端子

接线

2. 将输入和输出线路连接到输入 / 输出接线连接器中相应的端子。请参阅插入顶部面板
卡套中的卡片 （如图 3-2 中所示）和表 3-1。

2

• 使用 0.25 至 1.5 mm

（24 至 16 AWG）的屏蔽双绞线。

• 仅将屏蔽线进行单点接地。

图 3-2： 螺钉式连接器的输入 / 输出接线端子卡

安装手册 13

接线

非本质安全输入 / 输出接线端子板

本质安全传感器接

线端子板

带支架的接线连接器

用于输入 / 输出接线的电缆

用于传感器接线的电缆 （仅 3500 型）

用于输入 / 输出接线的连接器

用于传感器接线的连接器

（仅 3500 型）

表 3-1： 螺钉式连接器的输入 / 输出接线端子

端子编号 名称

c 2+ a 2 —

c 4 + a 4 —

c 6 + a 6 —

c 8 + a 8 —

c 10 + a 10 —

c 12 + a 12 —

c 14 + a 14 —

c 16 + a 16 —

c 18 + a 18 —

初级 4—20 毫安输出 / HART

次级 4—20 毫安输出

频率输入

离散输入 1

离散输入 2

频率输出

离散输出 1

离散输出 2

离散输出 3

c 32 （B 线） a 32 （A 线） RS-485 输出

3. 如果 3300 型或 3500 型带有输入 / 输出电缆，将带支架的接线连接器插入该型号后面
板上的端子板中。请参阅图 3-3。

4. 拧紧紧固螺钉以将支架固定到后面板。

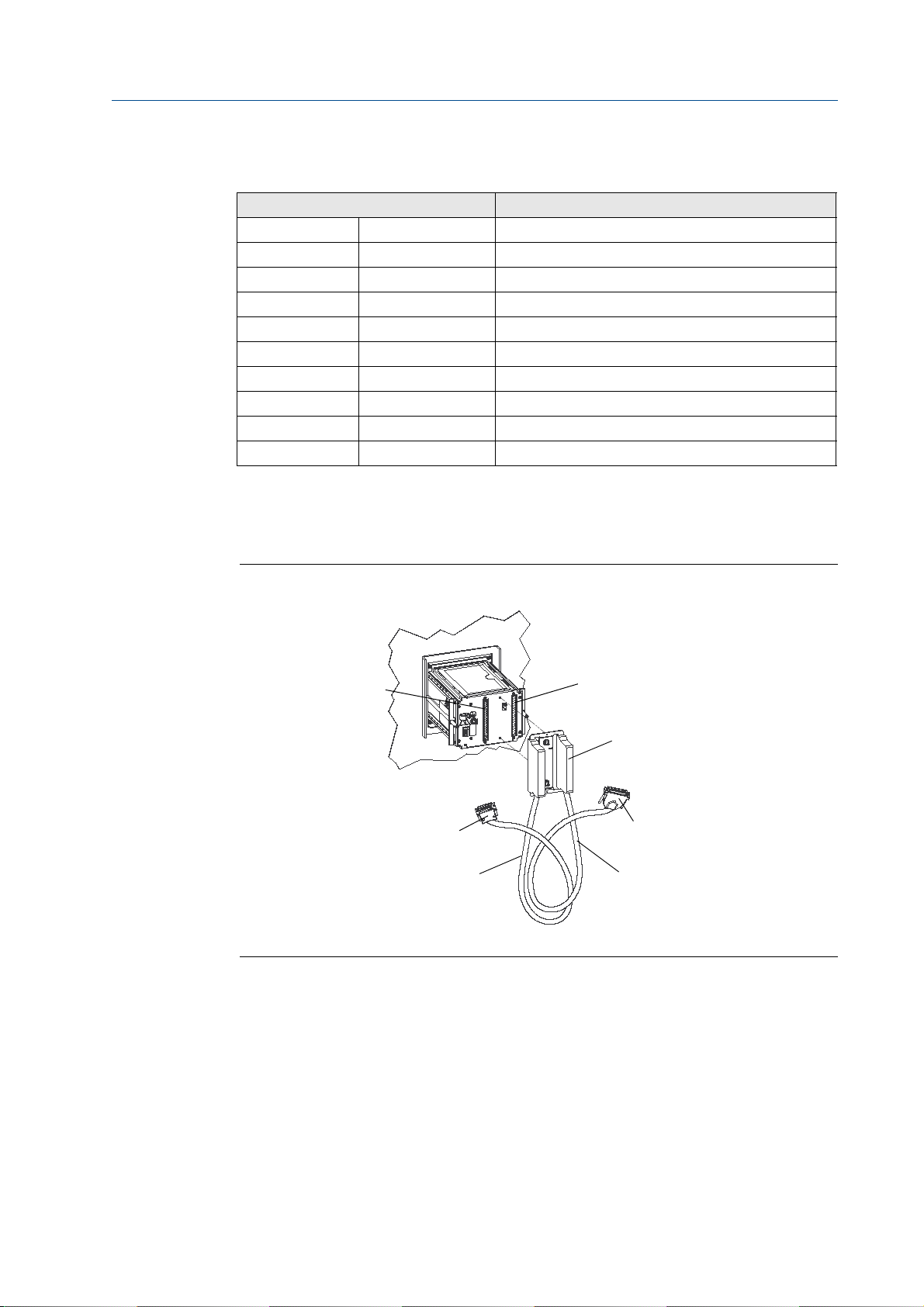

图 3-3： 用于输入 / 输出电缆的接线连接器和端子

5. 将随附的输入 / 输出接线盒安装到 DIN 导轨上。
接线盒适合各种导轨类型。请参阅图 3-4。

6. 将用于输入 / 输出接线的连接器插入输入 / 输出接线盒。

7. 拧紧紧固螺钉以将连接器固定到输入 / 输出接线盒。

8. 将输入和输出线路连接到输入 / 输出接线盒上的相应端子。

14 3500 型变送器或 3300 型外设 — 面板安装

请参阅接线盒上粘贴的标签。请参阅图 3-5 和图 3-2。

DIN 导轨型 TS 15 DIN 导轨型 TS 32

DIN 导轨型 TS 35 x 7.5

77

(3 3/64)

229

(9)

标签

90

(3 17/32)

用于输入 / 输出接线的电缆

连接器

输入 / 输出接线盒

DIN 导轨型 TS 35 x 15

66

(2 37/64)

63

(2 31/64)

59

(2 19/64)

57

(2 1/4)

57

(2 15/64)

毫米

（英寸）

输入 / 输出接线盒

• 使用 0.25 至 1.5 mm

2

（24 至 16 AWG）的屏蔽双绞线

• 仅将屏蔽线进行单点接地

输入 / 输出接线盒的地线可用于将用户电缆屏蔽延续到输入 / 输出电缆屏蔽。电缆连
接器不用于将输入 / 输出电缆屏蔽连接到机架地线。

图 3-4： DIN 导轨上的输入 / 输出接线的接线盒安装步骤

接线

图 3-5： 输入 / 输出电缆的输入 / 输出接线端子标签

安装手册 15

接线

表 3-2： 输入 / 输出电缆的输入 / 输出接线端子

端子编号 名称

14 + 15 —

1+ 2 —

3 + 4 —

5 + 6 —

7 + 8 —

16 + 17 —

18 + 19 —

20 + 21 —

22 + 23 —

24 （B 线） 25 （A 线） RS-485 输出

3.2 将 3500 型连接到传感器

初级 4—20 毫安输出 / HART

次级 4—20 毫安输出

频率输入

离散输入 1

离散输入 2

频率输出

离散输出 1

离散输出 2

离散输出 3

• 如果您要安装 3300 型应用外设，则不需要执行这一步。转到第 3.4 节。

• 要将 3500 型变送器连接到高准传感器，请按照本节中的说明操作。

3.2.1 安装选项

3500 型可采用下面任意一种配置连接到传感器：

• 4 线分体式变送器 （需要 4 线电缆）。请参阅图 1-4 和第 3.2.2 节。

• 带分体式变送器的分体式核心处理器 （需要 4 线和 9 线电缆）。请参阅图 1-5 和

第 3.2.3 节。

3.2.2 4 线分体式安装的接线说明

1. 按照传感器文档所述准备电缆。

2. 按照传感器文档所述，将电缆连接到核心处理器。

3. 要将电缆连接至变送器：

a. 识别 4 线电缆中的导线。

使用高准提供的 4 线电缆。此电缆由一对用于 VDC 连接的 0.75 mm
线 （红色和黑色）以及一对用于 RS-485 连接的 0.35 mm
和白色）构成。

b. 对于带螺钉式连接器的变送器，将来自核心处理器的 4 条导线连接至变送器上相

应的端子。

2

2

(22 AWG) 导线 （绿色

(18 AWG) 导

请参阅表 3-3 和图 3-6 （标准核心处理器）或图 3-7 （增强核心处理器）。

• 切勿将裸线暴露在外。

• 切勿将电缆上的屏蔽层、编织物层或排扰线经变送器接地。

16 3500 型变送器或 3300 型外设 — 面板安装

表 3-3： 用于 4 线电缆的变送器端子

核心处理器端子 4 线电缆

最大电缆长度：

请参阅表 1-1

VDC+

（红色）

VDC—

（黑色）

RS-485B

（绿色）

RS-485A

（白色）

用户自备或工厂提供的电缆

3500 型

传感器接线端子

请参阅图

3-1

VDC+

（红色）

RS-485A

（白色）

VDC—

（黑色）

RS-485B

（绿色）

a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a

c
c
c
c
c
c
c
c
c
c
c
c
c
c
c
c

2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32

连接器类型

c 4 4

a 4 10

c 6 7

a 6 3

(1) 导线颜色仅适用于高准提供的 4 线电缆。

图 3-6： 用于标准和分体式核心处理器连接至 3500 型螺钉式连接器的 4 线电缆

导线颜色

红色
黑色
白色
绿色

接线

(1)

功能端子 输入 / 输出电缆

VDC+

VDC—

RS-485A

RS-485B

安装手册 17

接线

核心处理器端子 4 线电缆

最大电缆长度：

请参阅表 1-1

用户自备或工厂提供的电缆

3500 型

传感器接线端子

请参阅图

3-1

VDC+

（红色）

RS-485A

（白色）

VDC—

（黑色）

RS-485B

（绿色）

a
a
a
a
a
a
a
a
a
a
a
a
a
a
a
a

c
c
c
c
c
c
c
c
c
c
c
c
c
c
c
c

2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32

VDC+ （红色）

RS-485B （绿色）

RS-485A （白色）

VDC— （黑色）

图 3-7： 用于增强和分体式增强核心处理器连接至 3500 型螺钉式连接器的 4 线电缆

18 3500 型变送器或 3300 型外设 — 面板安装

图 3-8： DIN 导轨上的用于传感器接线的接线盒

68

(2 11/16)

TS 15 TS 32

TS 35 x 7.5 TS 35 x 15

229

(9)

57

(2 1/4)

58

(2 5/16)

63

(2 1/2)

66

(2 9/16)

毫米

（英寸）

用于传感器接线的接线盒

用于传感器接线的电缆

（连接至 3500 型）

连接器

77

(3 1/16)

核心处理器端子 4 线电缆

最大电缆长度：

请参阅表 1-1

VDC+

（红色）

VDC—

（黑色）

RS-485B

（绿色）

RS-485A

（白色）

用户自备或工厂提供的电缆

VDC+

（红色）

RS-485A

（白色）

VDC—

（黑色）

RS-485B

（绿色）

3500 型

DIN 导轨上安装的用于

传感器接线的接线盒

接线

图 3-9： 用于标准和分体式核心处理器连接至带输入 / 输出电缆的 3500 型的 4 线电缆

安装手册 19

接线

核心处理器端子 4 线电缆

最大电缆长度：

请参阅表 1-1

用户自备或工厂提供的电缆

VDC+

（红色）

RS-485A

（白色）

VDC—

（黑色）

RS-485B

（绿色）

3500 型

DIN 导轨上安装的用于传感器

接线的接线盒

RS-485B （绿色）

RS-485A （白色）

VDC+ （红色）

VDC— （黑色）

图 3-10： 增强和分体式增强核心处理器连接至带输入 / 输出电缆的 3500 型的 4 线电缆

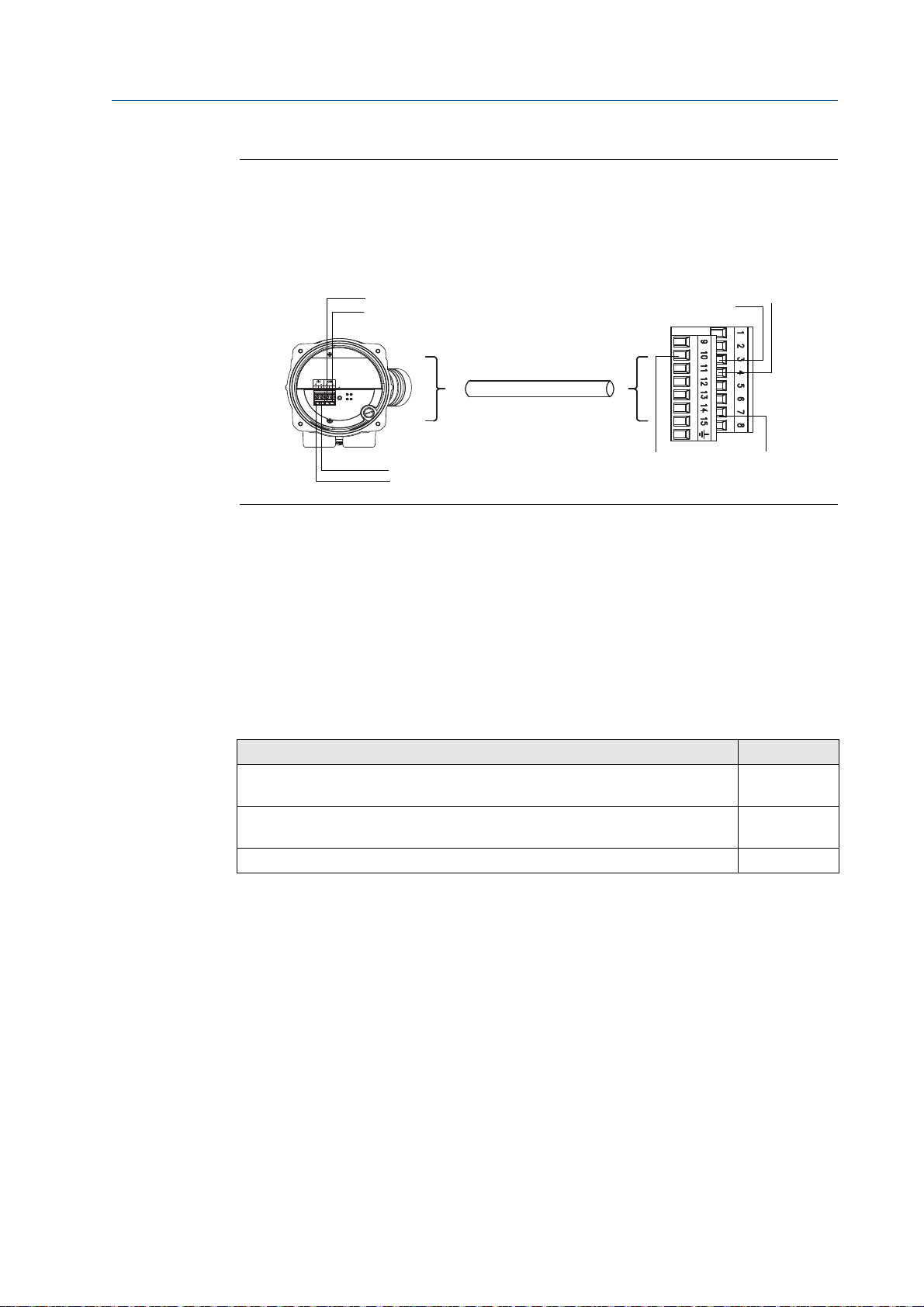

3.2.3 适用于带分体式变送器的分体式核心处理器安装的接线
说明

此程序分为两个阶段：

• 将分体式核心处理器连接至变送器

• 将传感器连接至分体式核心处理器

要将分体式核心处理器连接至变送器：

1. 使用下面的方法之一屏蔽接线：

安装方法 程序

在连续金属导线管中布入无屏蔽接线，该导线管可对其中封闭的接线产生 360° 端
接屏蔽

在用户自备的电缆密封接头中布入屏蔽电缆或铠装电缆，并在电缆密封接头中端
接屏蔽。应为电缆密封接头中的铠装编织物和屏蔽排扰线端接屏蔽

在核心处理器外壳处使用高准提供的电缆密封接头 转到第 2 步

2. 执行以下操作之一：

• 如果您使用屏蔽电缆，按照第 6 步中所述准备电缆并使用屏蔽热缩套管。若电缆

的屏蔽层由箔层而非编织物构成时，屏蔽热缩套管可提供适用于电缆密封接头
的屏蔽端接。转到第 3 步。

• 如果您使用铠装电缆，按照第 6 步中所述准备电缆，但是不使用热缩套管 —

请忽略第 6 步 d、 e、 f 和 g。转到第 3 步。

转到第 8 步

转到第 8 步

20 3500 型变送器或 3300 型外设 — 面板安装

3. 找出图 2-1 中所示的组件。

114 毫米

（4 1/2 英寸）

19 毫米

（3/4 英寸）

22 毫米

（7/8 英寸）

22 毫米

（7/8 英寸）

屏蔽热缩套管

接头主体

接头螺母

接头夹紧插件

4. 拆下核心处理器盖。

5. 将接头螺母和夹紧插件滑到电缆上。请参阅图 3-11。

图 3-11： 接头螺母和夹紧插件

接线

6. 对于核心处理器外壳上的连接，按照下述方法准备屏蔽电缆 （对于铠装电缆，请忽

略步骤 d、 e、 f 和 g）：

a. 剥去 114 毫米 （4 1/2 英寸）的电缆护套。

b. 除去电缆护套内的透明包裹材料，然后除去电线之间的填充材料。

c. 除去绝缘线周围的屏蔽箔层，露出 19 毫米 （3/4 英寸）的箔层或编织物层以及排

扰线，并分开电线。

d. 将屏蔽排扰线在露出的箔层上缠绕两次。请参阅图 3-12。剪断多余的电线。

安装手册 21

接线

图 3-12： 屏蔽排扰线在露出的屏蔽箔层上缠绕两次

e. 将屏蔽热缩套管放到露出的屏蔽排扰线上。热缩套管应该完全覆盖排扰线。
f. 在不烧损电缆的情况下，对所有管子进行加热 （120 °C 或 250 °F）使其收缩。请

参阅图 3-13。

图 3-13： 屏蔽热缩套管覆盖露出的排扰线

g. 定位接头夹紧插件，使内端与热缩套管齐平。
h. 将织物屏蔽层或编织物层以及排扰线折叠到夹紧插件上方，并超过 O 型圈大约

3 毫米 （1/8 英寸）。请参阅图 3-14。

图 3-14： 折叠织物

i. 将电缆密封接头主体安装到核心处理器外壳的导线管开口。请参阅图 3-15。

22 3500 型变送器或 3300 型外设 — 面板安装

图 3-15： 安装电缆密封接头主体

电源 +

（红线）

电源 —

（黑线）

RS-485A

（白线）

RS-485B

（绿线）

核心处理器外壳内部接地螺钉

7. 将导线穿过电缆密封接头主体，装配接头并拧紧接头螺母。

8. 识别 4 线电缆中的导线。

高准提供的 4 线电缆由一对用于 VDC 连接的 0.75 mm
以及一对用于 RS-485 连接的 0.35 mm

2

(22 AWG) 导线 （绿色和白色）构成。

2

(18 AWG) 导线（红色和黑色）

9. 将四条导线连接到核心处理器中已编号的槽孔上。请参阅图 3-16。

图 3-16： 将四条导线连接到已编号的槽孔

接线

安装手册 23

10. 如果需要接地，连接核心处理器外壳内部接地螺钉。

当核心处理器不能经传感器管线接地且当地法规要求内部接地时，需要进行接地。
切勿将屏蔽排扰线连接到此端子。

11. 重新装上并盖紧核心处理器盖子。

警告！

切勿扭转核心处理器，否则将会损坏传感器。

12. 将电缆连接至变送器。

接线

连接类型 程序

螺钉式连接器

输入 / 输出电缆

将来自核心处理器的 4 条导线连接至变送器上相应的端子。请参阅表 3-3
和图 3-6。

• 切勿将裸线暴露在外。

• 切勿将电缆上的屏蔽层、编织物层或排扰线经变送器接地。

1. 将提供的接线盒安装到 DIN 导轨上。接线盒适合各种导轨类型。请参阅

图 3-8。

2. 将输入 / 输出电缆连接器插入接线盒。拧紧紧固螺钉以将连接器固定到

接线盒。

3. 将来自核心处理器的 4 条导线连接至接线盒上相应的端子。请参阅表

3-3 和图 3-9。不得露出任何裸线。切勿将电缆上的屏蔽层、编织物层

或排扰线经变送器接地。

3.3 将传感器连接至分体式核心处理器

小心！

切勿使屏蔽排扰线接触传感器接线盒，否则会产生仪表误差。

1. 请参阅高准 9 线流量计电缆准备和安装指南并遵循关于电缆屏蔽和准备的说明。

• 在传感器端，遵循您的电缆类型对应的说明。

• 在核心处理器端，遵循您的 MVD 变送器带有的电缆类型对应的说明。

2. 要连接这些导线，请参阅高准 9 线流量计电缆准备和安装指南，并遵循将您的传感器

与 MVD 变送器进行连接的说明。下面提供关于在核心处理器上连接导线的其他说
明：

a. 找出图 2-1 中所示的组件。

b. 拆下核心处理器的端盖。

c. 从导线管开口插入 9 线电缆。

d. 将导线连接到核心处理器随附的插头。

e. 将这些插头插入下部导线管环内部的插座中。请参阅图 3-17。

24 3500 型变送器或 3300 型外设 — 面板安装

接线

褐色
红色

绿色
白色

蓝色
灰色

橙色
紫色
黄色

黑色

（来自所有导线

组的排扰线）

插头和插座

安装螺钉

蓝色
灰色
橙色

红色
绿色
白色

褐色
紫色
黄色

接地螺钉

黑色

来自传感器的 9 线电缆 核心处理器

图 3-17： 连接至核心处理器的 9 线电缆

3. 将电缆接地。

电缆类型 程序

护套电缆 仅将核心处理器末端的屏蔽排扰线 （黑线）接地，方法是将其连接到下

方导线管环内的接地螺钉。切勿连接到核心处理器的安装螺钉。切勿将传
感器接线盒上的电缆接地。

屏蔽或铠装电缆 仅将核心处理器末端的屏蔽排扰线 （黑线）接地，方法是将其连接到下

方导线管环内的接地螺钉。切勿连接到核心处理器的安装螺钉。切勿将传
感器接线盒上的电缆接地。

将两端的电缆编织物层接地，方法是在电缆密封接头内进行端接。

4. 请确保垫圈完好，并为所有 O 形圈涂抹润滑脂，然后关闭接线盒外壳和核心处理器端
盖，并拧紧所有螺钉。

小心！

关闭外壳时确保导线未被卡住或夹住，以降低发生测量误差和仪表故障的风险。

安装手册 25

接线

DC 电源端子名称

AC 电源端子名称

电源接地片

电源接线端子

3.4 连接电源线

小心！

• 切勿将电源接线与输入 / 输出接线安装在同一电缆槽或导线管中，以避免发生设备故障或测量

误差。

• 在安装应用平台之前，请关闭电源。

• 确保电源电压与电源接线端子上所示的电压一致。请参阅图 3-18。

按照下述步骤将 3300 型或 3500 型连接至电源：

1. 将 0.75 至 2.5 mm

2. 按照下述步骤将变送器接地：
a. 将接地线连接至电源的绿色接地螺钉。请参阅图 3-1。

b. 将电源接地线直接接地。

c. 所有接地导线应尽可能短。

d. 确保所有接地线的阻抗低于 1 欧姆。

3. 将电源接线连接器插入电源接线端子。请参阅图 3-18。

4. 将固定夹滑到接线上，然后拧紧螺钉以使夹子固定到位。请参阅图 1-1。

5. （可选。）在电源线中安装用户自备的开关。

在欧洲，应在靠近 3300 型或 3500 型的位置安装开关，以符合低压指令 2006/95/EC
的要求。如需详细信息，请参阅标准 EN 61010-1:2010 条款 5.4.3.d。

2

（18 至 14 AWG）导线连接至电源接线连接器。请参阅图 1-1。

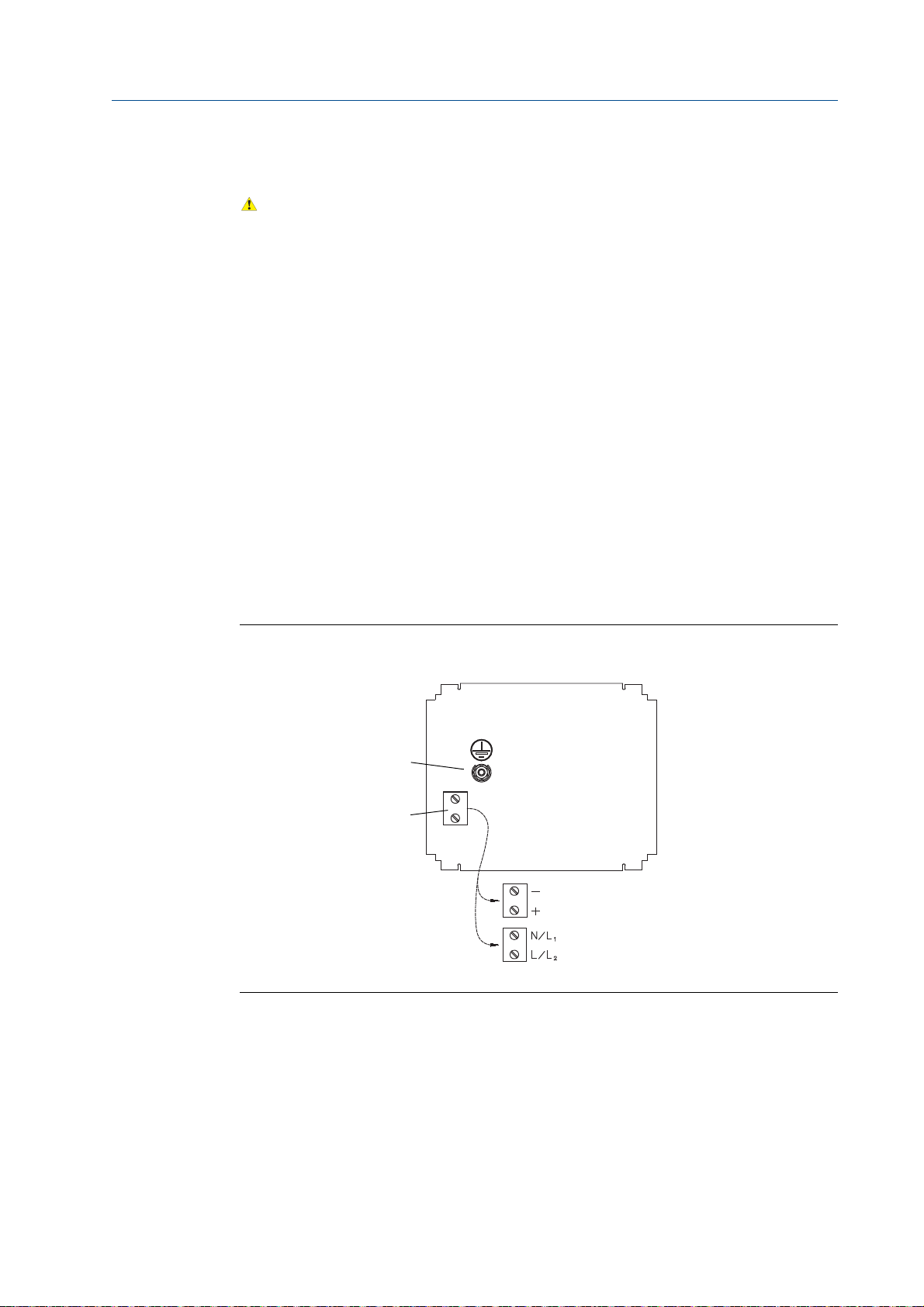

图 3-18： 电源接线端子

26 3500 型变送器或 3300 型外设 — 面板安装

㡒咬⫳䖛⿟᥻ࠊ᳝䰤݀ৌ

㩰⼄㬱㠷Ⰼ㾣㤙㾣㆑㣦㔘 1277 ⼦
䇫⢁󰵼201206
⮈⿑󰵼86-21-2892 9000
⪌䎇󰵼86-21-2892 9001
ⴟ㹒㦩㼀󰵼400-820-1996 󰵪㘃Ⳳ󰵫

ᑓᎲࡲџ໘

⺄䐾㬱Ⰼⴈ䐱㔘 410-412 ⼦
㬒⫛⭹⥛䐱㾥 2107 㬳
䇫⢁󰵼510030
⮈⿑󰵼86-20-2883 8900
⪌䎇󰵼86-20-2883 8901

Р剕᳼唤ࡲџ໘

㸻㔔㚟㡌㬱㹆䄜㔘 160 ⼦
⽉ⶄ⫔Ⳛ⮋ C 䔚 1001 㬳
䇫⢁󰵼830000
⮈⿑󰵼86-991-580 2277
⪌䎇󰵼86-991-580 3377

㽓ᅝࡲџ໘

㹘➓㬱ⷀ㾣㤙㆖䄖䄜㔘 34 ⼦
㹘➓㧎ミ䊑䁱ⳃ⫔㻤 9 ⥄
䇫⢁󰵼710065
⮈⿑󰵼86-29-8865 0888
⪌䎇󰵼86-29-8865 0899

࣫Ҁࡲџ໘

⡒㈊㬱⧐䂕㤙䁦⡇㔘 10 ⼦
㋎㶟⫔㻤 13 ⥄
䇫⢁󰵼100020
⮈⿑󰵼86-10-8572 6666
⪌䎇󰵼86-10-8572 6888

៤䛑ࡲџ໘

⧪Ⱍ㬱㋧⿋⡒㔘 62 ⼦
㑇⡇⫔㻤 S-10-10 㬳
䇫⢁󰵼610041
⮈⿑󰵼86-28-6235 0188
⪌䎇󰵼86-28-6235 0199

⏅ഇࡲџ໘

㪏䟻㬱㚰㩞㤙⼄⭣㧞⭡
㳍㏜䐱䂌㩭㹒⺄⧂ B 䔚 1803
䇫⢁󰵼518054
⮈⿑󰵼86-755-8659 5099
⪌䎇󰵼86-755-8659 5095

㡒咬⫳䖛⿟᥻ࠊ⌕䞣ᡔᴃ᳝䰤݀ৌ

ㅎ㯶㚰㈊ㅎ㛟㤙㾬㘒㚰㔘 111 ⼦
䇫⢁󰵼211100
⮈⿑󰵼86-25-5117 7888
⪌䎇󰵼86-25-5117 7999

*20000899*

20000899

BA 版

2015

©2015 高准公司。保留所有权利。

Emerson 标志是艾默生电气公司的商标和服务标志。
Micro Motion、 ELITE、 ProLink、 MVD 和 MVD Direct Connect 均为艾默生过程管理子公司的商标。

所有其他标志归其各自所有者所有。
