Руководство по установке
MMI-20032693 , Rev AB
Преобразователи Micro Motion™ 5700
для FOUNDATION™ Fieldbus
февраль 2020
Указания по обеспечению безопасности
В данном руководстве приводится информация по технике безопасности, необходимая для защиты персонала и
оборудования. Перед тем как переходить к следующему этапу, необходимо ознакомиться с каждым указанием по технике
безопасности.
Информация о сертификации и безопасности
При правильной установке в соответствии с настоящим руководством расходомер Micro Motion соответствует всем
действующим европейским директивам. Сведения обо всех, распространяющихся на настоящее изделие директивах,
приведены в Декларации о соответствии номам ЕС. Декларация о соответствии нормам ЕС со ссылкой на все действующие
директивы, а также полный комплект монтажных схем и инструкций в соответствии с требованиями директив АТЕХ
размещены на сайте www.emerson.ru/automation или могут быть предоставлены по запросу в Центре поддержки
заказчиков Emerson.
Информация об оборудовании, соответствующем положениям Директивы ЕС по оборудованию, работающему под
давлением, размещена на сайте www.emerson.ru/automation.
Если на монтаж не распространяются национальные стандарты, монтаж во взрывоопасных зонах в Европе
регламентируется стандартом EN 60079-14.
Прочие сведения
Полный перечень технических характеристик продукции указан в спецификации изделия. Сведения о поиске и устранении
неисправностей приведены в руководстве по конфигурированию электронного преобразователя. Листы технических
данных и руководства доступны на сайте компании Emerson по адресу www.emerson.ru/automation.
Правила возврата
Возврат оборудования регламентируется соответствующими процедурами компании Emerson. Эти процедуры гарантируют
соблюдение требований законодательства в отношении государственных транспортных агентств и обеспечивают охрану
труда сотрудников компании Emerson. В случае несоблюдения процедур компании Emerson возврат оборудования не
производится.
Информацию о процедурах и документации, необходимых для возврата оборудования, можно получить на веб-сайте
www.emerson.ru/automation или по телефону отдела обслуживания клиентов Emerson.
Служба работы с клиентами подразделения Emerson Flow
Эл. почта:
• Весь мир: CIS-Support@Emerson.com
• Россия и СНГ: CIS-Support@Emerson.com
Телефон:
Северная
США 800-522-6277 Великобритания 0870 240 1978 Австралия 800 158 727
Канада +1 303-527-5200 Нидерланды +31 (0) 704 136
Мексика +41 (0) 41 7686
Аргентина +54 11 4837 7000 Германия 0800 182 5347 Пакистан 888 550 2682
Бразилия +55 15 3413 8000 Италия 8008 77334 Китай +86 21 2892 9000
и Южная Америка
111
Европа и Ближний Восток Азиатско-Тихоокеанский регион
666
Франция 0800 917 901 Индия 800 440 1468
Центральная и
Восточная Европа
Россия/СНГ +7(495)995-95-59 Южная Корея +82 2 3438 4600
Египет 0800 000 0015 Сингапур +65 6 777 8211
Оман 800 70101 Таиланд 001 800 441 6426
Катар 431 0044 Малайзия 800 814 008
Кувейт 663 299 01
+41 (0) 41 7686
111
Новая Зеландия 099 128 804
Япония +81 3 5769 6803
2
Северная и Южная Америка Европа и Ближний Восток Азиатско-Тихоокеанский регион
Южно-Африканская Республика
Саудовская Аравия
ОАЭ 800 0444 0684
800 991 390
800 844 9564
3
4
Руководство по установке Содержание
MMI-20032693 февраль 2020
Содержание
Глава 1 Перед началом работы................................................................................................. 7
1.1 Информация о данном документе................................................................................................. 7
1.2 Сообщения об опасности............................................................................................................... 7
1.3 Сопутствующая документация........................................................................................................8
Глава 2 Планирование...............................................................................................................9
2.1 Контрольный перечень установки..................................................................................................9
2.2 Дополнительная информация для модернизации ранее установленного оборудования......... 10
2.3 Требования к питанию..................................................................................................................11
Глава 3 Монтаж и подключение сенсора................................................................................ 13
3.1 Установка и подключение сенсора для преобразователей интегрального монтажа................. 13
3.2 Монтаж преобразователей...........................................................................................................13
3.3 Подключение удаленного преобразователя к сенсору...............................................................17
3.4 Заземление компонентов расходомера.......................................................................................20
3.5 Поворот преобразователя на сенсоре (при необходимости)......................................................21
3.6 Поворот пользовательского интерфейса преобразователя (необязательно)............................. 22
3.7 Поворот распределительной коробки подключения сенсора на электронном
преобразователе удаленного монтажа (при необходимости) .....................................................24
Глава 4 Подключение каналов................................................................................................ 27
4.1 Доступные каналы........................................................................................................................ 27
4.2 Подключение входных и выходных сигналов.............................................................................. 27
4.3 Подключение клеммной колодки ввода/вывода.........................................................................28
4.4 Параметры входных сигналов, одобренные FISCO...................................................................... 29
4.5 Подключение каналов в исполнении для безопасных зон.......................................................... 30
4.6 Подключение в опасной зоне.......................................................................................................33
Глава 5 Подключение источника питания...............................................................................39
Глава 6 Включение преобразователя...................................................................................... 41
Глава 7 Управляемая настройка.............................................................................................. 43
Глава 8 Управление с помощью дисплея.................................................................................45
Глава 9 Подключение к доступному сервисному порту.......................................................... 47
Руководство по установке v
Содержание Руководство по установке
февраль 2020 MMI-20032693
vi Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке Перед началом работы
MMI-20032693 февраль 2020
1 Перед началом работы
1.1 Информация о данном документе
Данное руководство содержит информацию по планированию, монтажу,
подключению и базовой настройке преобразователя 5700. Информацию по полной
настройке, техническому обслуживанию, поиску и устранению неисправностей или
сервисному обслуживанию преобразователя см. в руководстве по настройке и
эксплуатации.
Информация, приведенная в данном документе, предполагает, что пользователи
знакомы со следующими аспектами: основные понятия и процедуры, используемые
для монтажа преобразователя и сенсора, а также принципы и процедуры
технического обслуживания.
1.2
Сообщения об опасности
Данный документ использует следующие критерии для сообщений об опасности,
исходя из стандарта ANSI Z535.6-2011 (R2017).
ОПАСНО
Если не предотвратить опасную ситуацию, она повлечет серьезные травмы или
смерть.
ПРЕДУПРЕЖДЕНИЕ
Если не предотвратить опасную ситуацию, она может повлечь серьезные травмы
или смерть.
ОСТОРОЖНО
Если не предотвратить опасную ситуацию, она повлечет или может повлечь мелкие
или средние травмы.
УВЕДОМЛЕНИЕ
Если ситуацию не предотвратить, может произойти утрата данных, ущерб имуществу,
повреждение оборудования или программного обеспечения. Риск физических травм
незначителен.
Руководство по установке 7
Перед началом работы Руководство по установке
февраль 2020 MMI-20032693
Физический доступ
УВЕДОМЛЕНИЕ
Неуполномоченный или неквалифицированный персонал может причинить
серьезные поломки и/или неправильную конфигурацию оборудования конечного
пользователя. Обеспечьте защиту от намеренного или непреднамеренного
несанкционированного использования.
Физическая безопасность является важной частью любой программы безопасности и
служит основой защиты вашей системы. Ограничьте физический доступ для защиты
активов пользователей. Это требование распространяется на все системы,
используемые в рамках предприятия.
1.3
Сопутствующая документация
Документация на оборудование находится на DVD-диске, входящем в комплект
поставки, либо на веб-сайте www.emerson.ru/automation.
Дополнительную информацию см. в любом из следующих документов:
• Лист технических данных Micro Motion 5700
• Руководство по конфигурации и эксплуатации преобразователей Micro Motion 5700 с
протоколом FOUNDATION™ Fieldbus
• Программный инструмент Modbus Interface Tool
• Руководство по установке сенсора
8 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке
MMI-20032693 февраль 2020
Планирование
2 Планирование
2.1 Контрольный перечень установки
□ По возможности устанавливайте измерительный преобразователь таким образом,
чтобы исключить воздействие прямых солнечных лучей. Пределы параметров
преобразователя, связанные с окружающей средой, могут быть ограничены
сертификатами на работу в опасных зонах.
□ Если вы планируете установить измерительный преобразователь в опасной зоне:
ПРЕДУПРЕЖДЕНИЕ
— Проверьте наличие у преобразователя надлежащей сертификации для
эксплуатации в опасной зоне. На корпусе каждого преобразователя
прикреплена табличка, на которой указана применяемая сертификация для
эксплуатации в опасной зоне.
— Необходимо также проверить, что все соединяющие преобразователь и
сенсор кабели соответствуют требованиям по эксплуатации в опасной зоне.
— В случае монтажных конфигураций со взрывозащитой ATEX/IECEx
необходимо строго соблюдать инструкцию по безопасности,
задокументированную в сертификационной документации ATEX/IECEx к
изделию, которая доступна на DVD-диске, поставляемом в комплекте с ним,
или по адресу www.emerson.ru/automation.
□ Проверьте наличие подходящего кабеля и монтажной фурнитуры кабеля для
вашей установки. При подключении измерительного преобразователя и сенсора
убедитесь, что максимальная длина кабеля не превышает 305 m.
□ Убедитесь, что используются следующие кабели для различных соединений:
— Сертифицированный кабель FOUNDATION Fieldbus для клемм шины FOUNDATION
Fieldbus
— Экранированная витая пара с заземляющим проводом для подключения КИП —
для всех соединений выходов
□ Можно устанавливать измерительный преобразователь в любом положении, если
отверстия кабелепровода или дисплей измерительного преобразователя не
направлены вверх.
Если при установке преобразователя отверстия кабелепровода или дисплей
преобразователя будут направлены вверх, это увеличит риск проникновения
конденсационной влаги внутрь преобразователя, что может привести к выходу
прибора из строя.
Ниже приведены примеры возможных монтажных положений измерительного
преобразователя.
Руководство по установке 9
Планирование Руководство по установке
февраль 2020 MMI-20032693
2.2
Предпочтительное положе-
ние
Альтернативная ориентация
□ Место и монтажное положение измерительного прибора следует выбирать с
учетом следующих условий:
— Предусмотрите достаточное пространство для открытия крышки корпуса
измерительного преобразователя. Обеспечьте промежуток от 203 mm до
254 mm в местах доступа к электропроводке.
— Обеспечьте достаточное пространство для доступа к электропроводке
измерительного преобразователя.
— Обеспечьте свободный доступ ко всем клеммам проводного подключения для
поиска и устранения неисправностей.
Дополнительная информация для модернизации ранее установленного оборудования
□ Для установки измерительного преобразователя может понадобиться
дополнительная проводка длиной от 76 mm до 6 дюймов для входных/выходных
соединений и подключения питания. Эта длина должна быть добавлена к
имеющейся проводке. Проверьте наличие дополнительной проводки,
необходимой для новой установки.
□ Перед снятием используемого измерительного преобразователя обязательно
запишите данные его конфигурации. При первом включении вновь установленного
преобразователя вам будет предложено настроить измерительный прибор с
помощью пошаговой процедуры настройки.
Запишите следующую информацию (если применимо):
Переменная Настройка
Тег
Единицы измерения массового расхода
Единицы измерения объемного расхода
Единицы измерения плотности
Единицы измерения температуры
10 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке
Планирование
MMI-20032693 февраль 2020
Переменная Настройка
Параметры калибровки (только для 9-проводных установок)
Калибровочный коэффициент расхода
Калибровочный коэффициент плотности
Настройки функционального блока
Назначение канала
L_Type
XD_scale (назначение техни-
ческих единиц)
FCF (калибровочный коэффициент расхода):
— D1:
— D2:
— K1:
— K2:
— TC:
— FD:
2.3 Требования к питанию
Самопереключающийся вход пост./перем. тока, автоматическое обнаружение
напряжения питания:
• От 85 до 240 В перем. тока, 50/60 Гц, обычно 6 Вт, но не более 11 Вт
• От 18 до 100 В пост. тока, обычно 6 Вт, но не более 11 Вт
Прим.
Для питания постоянным током:
• Согласно требованиям к питанию на кабель должно приходиться не более одного
измерительного преобразователя.
• Во время процедуры запуска источник питания должен обеспечивать минимум
1,5 А кратковременного тока на преобразователь, при этом напряжение не
должно опускаться ниже 18 В пост. тока.
• Длина и диаметр кабеля питания должны определяться необходимостью
обеспечения напряжения на клеммах питания 18 В (пост. тока) при токе нагрузки
0,7 А.
Формула для выбора размеров кабеля
M = 18 В + (R x L x 0,5 А)
• M - минимальное напряжение питания
• R - сопротивление кабеля, Ом/фут
• L - длина кабеля, фут
Руководство по установке 11
Планирование Руководство по установке
февраль 2020 MMI-20032693
Типовое сопротивление кабеля питания при 20,0 °C
Сортамент провода Сопротивление
14 AWG (американский сортамент проводов) 0,0050 Ом/фут
16 AWG (американский сортамент проводов) 0,0080 Ом/фут
18 AWG (американский сортамент проводов) 0,0128 Ом/фут
20 AWG (американский сортамент проводов) 0,0204 Ом/фут
2
2,5 мм
1,5 мм
1,0 мм
0,75 мм
0,50 мм
2
2
2
2
0,0136 Ом/м
0,0228 Ом/м
0,0340 Ом/м
0,0460 Ом/м
0,0680 Ом/м
2.3.1 Максимальная длина кабеля между сенсором и
преобразователем
Максимальная длина кабеля между отдельно установленными сенсором и
преобразователем определяется его типом.
Тип кабеля Сортамент провода Максимальная длина
4-проводный удаленный
монтаж Micro Motion
9-проводный удаленный
монтаж Micro Motion
4-проводной кабель, предоставляется пользователем
Неприменимо • 305 m без сертификации
взрывоопасности Ex
• 152 m с первичными пре-
образователями, сертифицированными по
категории IIC
• 305 m с первичными пре-
образователями, сертифицированными по
категории IIB
Неприменимо 18 m
В пост. тока 0,326 mm² 91 m
В пост. тока 0,518 mm² 152 m
В пост. тока 0,823 mm² 305 m
RS-485 0,326 mm² или больше 305 m
12 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке Монтаж и подключение сенсора
MMI-20032693 февраль 2020
3 Монтаж и подключение сенсора
3.1 Установка и подключение сенсора для преобразователей интегрального монтажа
Специальных требований для преобразователей интегрального монтажа нет, также
нет необходимости осуществлять соединение между преобразователем и сенсором.
3.2 Монтаж преобразователей
Возможны два варианта монтажа преобразователей:
• Монтаж преобразователя на стене или на плоской поверхности.
• Монтаж преобразователя на трубе.
3.2.1
Монтаж преобразователя на стене или на плоской поверхности
Предпосылки
• Компания Emerson рекомендует использовать крепежные детали размерами 8 мм
с шагом резьбы 1,25 (5/16-18), которые способны выдерживать воздействие
технологической среды. Micro Motion не поставляет болты или гайки в рамках
стандартного предложения (болты и гайки общего назначения доступны в
качестве опции).
• Убедитесь в том, что поверхность плоская и жесткая, не подвержена вибрации и
чрезмерному движению.
• Проверьте наличие необходимых инструментов, а также монтажного комплекта
для монтажа на трубе, поставляемого с преобразователем.
Процедура
1. Закрепите монтажный кронштейн на измерительном преобразователе и
затяните винты с моментом от 9,04 N m до 10,17 N m.
Руководство по установке 13
Монтаж и подключение сенсора Руководство по установке
февраль 2020 MMI-20032693
Рисунок 3-1. Монтажный кронштейн для крепления преобразователя в
алюминиевом корпусе
Рисунок 3-2. Монтажный кронштейн для крепления преобразователя в
корпусе из нержавеющей стали
2. В случае настенного монтажа закрепите монтажный кронштейн на
подготовленной поверхности.
14 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке Монтаж и подключение сенсора
MMI-20032693 февраль 2020
Рисунок 3-3. Кронштейн для настенного монтажа и размеры для
преобразователя в алюминиевом корпусе
A. 71 mm
B. 71 mm
Рисунок 3-4. Кронштейн для настенного монтажа и размеры для
преобразователя в корпусе из нержавеющей стали
A. 190,8 mm
B. 93,2 mm
Руководство по установке 15
Монтаж и подключение сенсора Руководство по установке
февраль 2020 MMI-20032693
3. В случае преобразователя в алюминиевом корпусе присоедините кронштейн
крепления преобразователя к монтажному кронштейну, закрепленному на
стене или стойке.
Рисунок 3-5. Установка и крепление преобразователя в алюминиевом
корпусе к монтажному кронштейну
3.2.2
Совет
Для проверки правильного совмещения отверстий монтажного кронштейна
перед затягиванием установите все крепежные болты.
Монтаж преобразователя на стойке
Предпосылки
• Убедитесь, что стойка для монтажа по крайней мере на 305 mm выходит за
жесткое основание и имеет диаметр не более 51 mm.
• Проверьте наличие необходимых инструментов, а также монтажного комплекта
для монтажа на стойке, который поставляется с преобразователем.
Процедура
В случае монтажа на трубе прикрепите U-образные болты к трубе.
16 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке
MMI-20032693 февраль 2020
Рисунок 3-6. Крепление монтажного кронштейна на трубе для преобразователя в
алюминиевом корпусе
Монтаж и подключение сенсора
3.3
Рисунок 3-7. Крепление монтажного кронштейна на стойке для преобразователя в
корпусе из нержавеющей стали
Подключение удаленного преобразователя к сенсору
Для подключения 4- или 9-проводного удаленного преобразователя к сенсору
выполните эту процедуру.
Руководство по установке 17
Монтаж и подключение сенсора Руководство по установке
февраль 2020 MMI-20032693
Предпосылки
• Подготовьте 4-проводной кабель согласно указаниям документации по сенсору.
• Подготовьте 9-проводной кабель согласно указаниям в Руководство по подготовке и
установке 9-проводного кабеля Micro Motion для расходомера.
• Подсоедините кабель к базовому процессору, установленному на сенсоре, или к
распределительной коробке согласно описанию в документации сенсора.
Документация доступна на DVD-диске, входящем в комплект поставки изделия,
либо на веб-сайте www.emerson.ru/automation.
Процедура
1. Снимите крышку отсека электропроводки подключения преобразователя к
сенсору для работы с клеммными подключениями.
Рисунок 3-8. Снятие крышки отсека электропроводки подключения
измерительного преобразователя к сенсору
18 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке Монтаж и подключение сенсора
MMI-20032693 февраль 2020
2. Пропустите кабель подключения сенсора через отсек электропроводки
подключения преобразователя.
Рисунок 3-9. Подключение электропроводки сенсора
3. Подсоедините провода сенсора к соответствующим клеммам.
Важное замечание
Заделайте провода заземления четырехпроводного кабеля сенсора/базового
процессора на конце. Более подробную информацию см. в руководстве по
установке сенсора. Не подсоединяйте провода заземления четырехпроводного
кабеля к винту заземления внутри клеммной колодки 5700.
• По поводу 4-проводного подключения к клеммам см. Рисунок 3-10.
• По поводу 9-проводного подключения к клеммам см. Рисунок 3-11.
Рисунок 3-10. Четырехпроводные подключения между измерительным
преобразователем и сенсором
Руководство по установке 19
Монтаж
февраль 2020 MMI-20032693
и подключение сенсора Руководство по установке

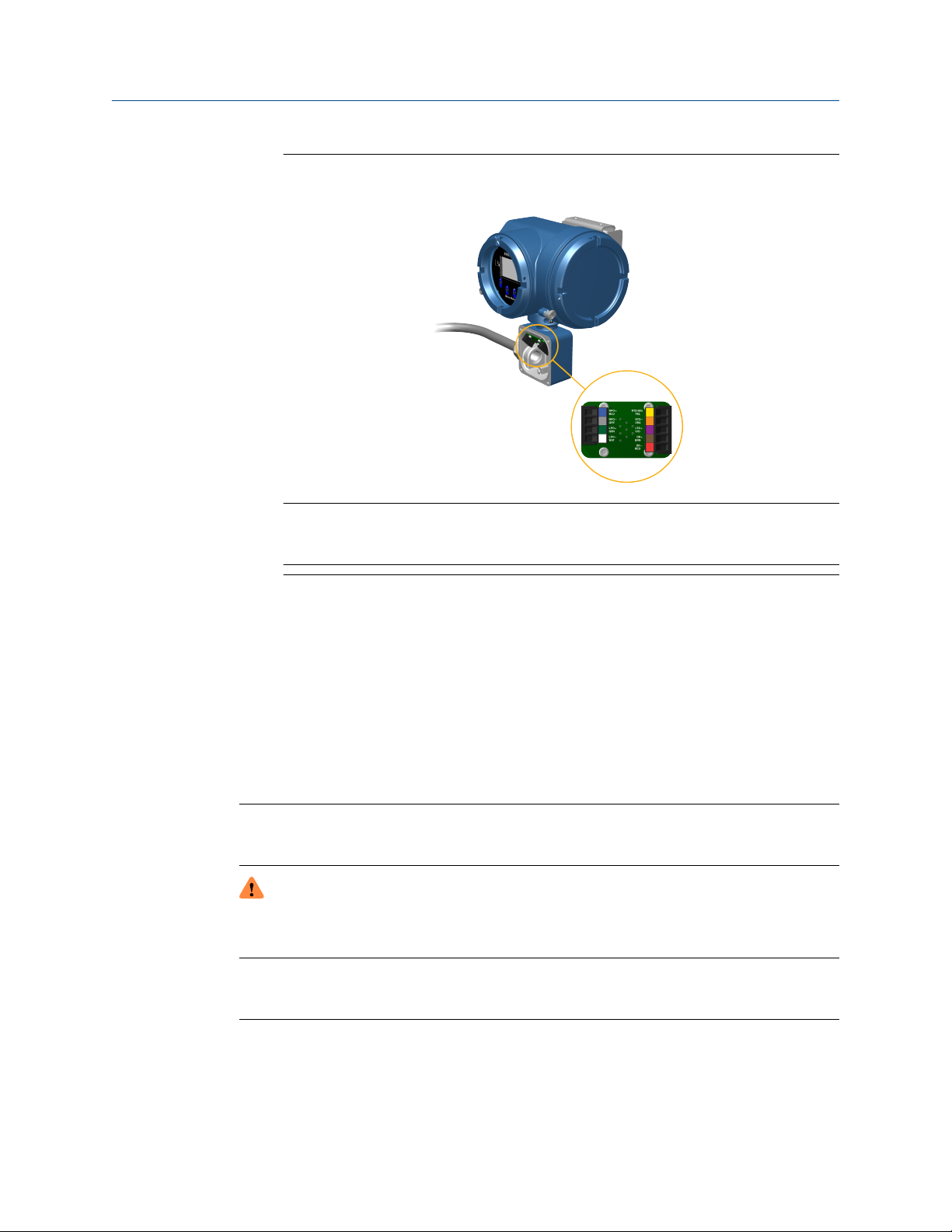

Рисунок 3-11. Девятипроводные подключения между измерительным
преобразователем и сенсором
Прим.
Подсоедините 4 провода заземления 9-проводного кабеля к винту заземления,
расположенному внутри распределительной коробки.
3.4
4. Замените крышку отсека электропроводки подключения измерительного
преобразователя к сенсору и затяните винты с моментом от 1,58 N m до 1,69 N
m.
Заземление компонентов расходомера
При удаленном 4-проводном или 9-проводном монтаже измерительный
преобразователь и сенсор заземляются отдельно.
Предпосылки
УВЕДОМЛЕНИЕ
Неправильно выполненное заземление может стать причиной неточных измерений
или отказа измерительного устройства.
ПРЕДУПРЕЖДЕНИЕ
Неисполнение требований по искробезопасности в опасной зоне может привести к
взрыву, травмам и смертельному исходу.
Прим.
Для установки в опасных зонах в Европе см. стандарт EN 60079-14 или национальные
стандарты.
Если национальные стандарты не действуют, необходимо следовать следующим
инструкциям по заземлению:
• Для заземления используйте медный провод 2,08 mm² или большего размера.
20 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке Монтаж и подключение сенсора
MMI-20032693 февраль 2020
• Все заземляющие провода должны быть как можно короче и иметь сопротивление
ниже 1 Ом.
• Выведите заземляющие провода непосредственно в грунт или согласно
действующим на производственном объекте стандартам.
Процедура
1. Заземлите сенсор согласно инструкциям, приведенным в документации.
2. Заземлите измерительный преобразователь в соответствии с действующими
местными стандартами, используя внутренний или наружный винт заземления
измерительного преобразователя.
• Клемма заземления находится внутри отсека подключения питания.
• Внешний винт заземления находится на боковой стороне преобразователя
под информационной табличкой.
3.5
Поворот преобразователя на сенсоре (при необходимости)
При интегральном монтаже допускается поворот измерительного преобразователя на
сенсоре до 360° с шагом 45°.
Процедура
1. С помощью шестигранного ключа 4 мм ослабьте и снимите хомут,
удерживающий распределительную коробку подключения сенсора на месте.
Рисунок 3-12. Снятие хомута сенсора
Руководство по установке 21
Монтаж
февраль 2020 MMI-20032693
и подключение сенсора Руководство по установке
2. Аккуратно приподнимите вверх измерительный преобразователь и поверните
его в желаемое положение.
Можно повернуть преобразователь в любое из восьми положений, однако,
конструкция исключает полный поворот на 360°.
Рисунок 3-13. Поворот измерительного преобразователя
3.6
3. Аккуратно опустите измерительный преобразователь в основание, убедившись,
что он зафиксирован на месте.
4. Установите хомут на прежнее место и затяните колпачковый винт. Момент до
3,16 N m до 3,39 N m.
Рисунок 3-14. Установка хомута сенсора на место
Поворот пользовательского интерфейса преобразователя (необязательно)
Пользовательский интерфейс на электронном модуле преобразователя может быть
повернут из исходного положения на 90°, 180° или 270°.
22 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке
Монтаж и подключение сенсора
MMI-20032693 февраль 2020
Рисунок 3-15. Компоненты индикатора
A. Корпус электронного преобразователя
B. Внутренний желоб
C. Модуль индикатора
D. Винты индикатора
E. Зажим торцевой крышки
F. Колпачковый винт
G. Крышка индикатора
Процедура
1. Отключите питание на устройство.
ПРЕДУПРЕЖДЕНИЕ
Если преобразователь эксплуатируется в опасной зоне, подождите пять
минут после отключения питания. Если этого не сделать, это может привести
к взрыву, травмам и смертельному исходу.
2. Отвернув винт, удалите зажим крышки.
3. Чтобы снять крышку индикатора с основного корпуса, поверните ее против
часовой стрелки.
4. Осторожно ослабьте невыпадающие винты индикатора, поддерживая модуль
индикатора в его положении.
5. Аккуратно вытяните модуль индикатора из основного корпуса.
6. Поверните модуль индикатора в выбранное положение.
7. Аккуратно вставьте модуль индикатора назад в соединительный разъем.
8. Затяните винты индикатора.
9. Установите крышку дисплея на основной корпус.
10. Поворачивайте крышку индикатора по часовой стрелке до тех пор, пока она не
зафиксируется полностью на месте.
11. Установите зажим торцевой крышки на место, затянув колпачковый винт.
Руководство по установке 23
Монтаж и подключение сенсора Руководство по установке
февраль 2020 MMI-20032693
12. Включите питание измерительного преобразователя.
3.7 Поворот распределительной коробки подключения сенсора на электронном преобразователе удаленного монтажа (при необходимости)
При удаленном монтаже допускается поворот распределительной коробки
подключения сенсора на измерительном преобразователе до ±180°.
Процедура
1. С помощью шестигранного ключа на 4 мм ослабьте и снимите хомут,
удерживающий распределительную коробку подключения сенсора на месте.
Рисунок 3-16. Снятие хомута
2. Осторожно поверните распределительную коробку в требуемое положение.
Вы можете поворачивать распределительную коробку в любое положение в
пределах ±180°.
Рисунок 3-17. Поворот распределительной коробки подключения сенсора
24 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке Монтаж и подключение сенсора
MMI-20032693 февраль 2020
3. Аккуратно установите распределительную коробку в ее новое положение, при
этом она должна быть в нем зафиксирована.
4. Установите хомут на прежнее место и затяните колпачковый винт. Момент до
3,16 N m до 3,39 N m.
Рисунок 3-18. Установка хомута на место
Руководство по установке 25
Монтаж и подключение сенсора Руководство по установке
февраль 2020 MMI-20032693
26 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке Подключение каналов
MMI-20032693 февраль 2020
4 Подключение каналов
4.1 Доступные каналы
Сигнал Канал А Канал C Канал D
Варианты каналов
Сигнал Канал А Канал C Канал D
Варианты каналов
FOUNDATION Fieldbus (FISCO «ia»
или FISCO «ic»)
FOUNDATION Fieldbus Токовый выход (мА) Частотный выход
Искробезопасный токовый
выход (мА)
Искробезопасный частотный
выход
Искробезопасный дискретный
выход
Дискретный выход
4.2 Подключение входных и выходных сигналов
Процедура
1. Снимите крышку доступа к подключению электропроводки для работы с
контактами клеммной колодки входа/выхода.
Руководство по установке 27
Подключение каналов Руководство по установке
февраль 2020 MMI-20032693
2. Проверьте, какие электронного преобразователя активированы или включены
(ON), а также определите тип конфигурации, которую будете подключать в
соответствии с доступными опциями.
Рисунок 4-1. Идентификация активированного канала
3. Запишите конфигурации канала и проводных подключений на табличке на
внутренней стороне крышки корпуса электронного преобразователя.
Рисунок 4-2. Маркировка конфигурации канала и проводки
4.3
Подключение клеммной колодки ввода/ вывода
Чтобы подключить электронный преобразователь 5700 к FOUNDATION Fieldbus,
воспользуйтесь сведениями в этом разделе.
Важное замечание
Преобразователь одобрен FISCO или FNICO. Для преобразователей, одобренных
FISCO, наличие барьера обязательно.
28 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке Подключение каналов
MMI-20032693 февраль 2020
Рисунок 4-3. Подключение электронного преобразователя 5700 к полевой шине
FOUNDATION Fieldbus
4.4
A. Питание шины
B. Сеть FOUNDATION Fieldbus согласно характеристикам подключения полевой шины
FOUNDATION Fieldbus
C. Отвод сети согласно характеристикам подключения полевой шины FOUNDATION
Fieldbus
D. Клеммы 1 и 2
Прим.
Клеммы связи полевой шины (1 и 2) не чувствительны к полярности.
Параметры входных сигналов, одобренные FISCO
Параметры входных сигналов, одобренные FISCO приведены в данном разделе.
Параметр Выход FOUNDATION Fieldbus
Напряжение (Ui) 33 В
Ток (Ii) 380 мА
Мощность (Pi) 5,32 Вт
Внутренняя емкость (Ci) 0,27 нФ
Внутренняя индуктивность (Li) 5 мкГн
Руководство по установке 29
A
E
D
C
B
Подключение каналов Руководство по установке
февраль 2020 MMI-20032693
4.5 Подключение каналов в исполнении для безопасных зон
Следуйте приведенным ниже процедурам для подключения во взрывозащищенном /
пламезащищенном исполнении или в исполнении для безопасных зон.
4.5.1 Подключение миллиамперного выхода (мА) во взрывозащищенном / пламезащищенном исполнении или в исполнении для безопасных зон
Предпосылки
Важное замечание
Монтаж и электрические подключения измерительного устройства должны
выполняться только прошедшим надлежащее обучение персоналом и только в
соответствии с действующими нормами и правилами.
Процедура
Подключите к соответствующим выходным клеммам и контактам.

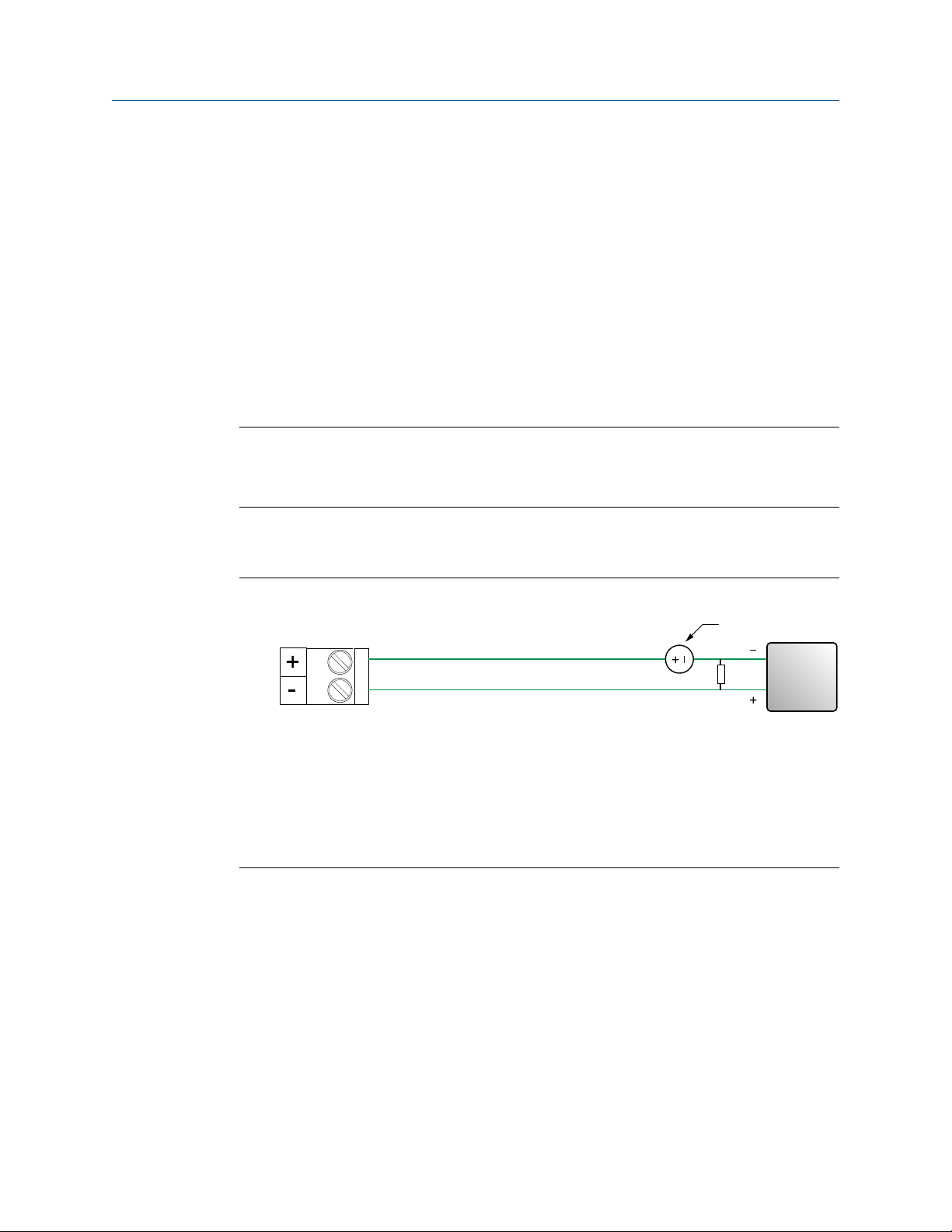

Рисунок 4-4. Подключение токового выхода (мА)
A. Токовый выход (мА)
B. Канал B
C. 10–30 В пост. тока (максимум)
D. Сопротивление контура
E. Измерительное устройство
Информация, связанная с данной
Сопротивление контура миллиамперного выхода (мА)
30 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке Подключение каналов
MMI-20032693 февраль 2020
Сопротивление контура миллиамперного выхода (мА)
Рисунок 4-5. Миллиамперный выход (мА): сопротивление контура
A. Сопротивление контура (Ом)
B. Напряжение питания постоянного тока (В)
C. Rmax — разрешенное максимальное значение сопротивления контура
D. Rmin — обязательное минимальное значение сопротивления контура
4.5.2
Формула для определения сопротивления контура
Rmax = (Vsupply − 10 В) / 0,023
Rmin = 0 Ом, Vпит. ≤ 25 В
Rmin = 200 Ом, Vпит. > 25 В
Подключение частотного выхода или дискретного выхода исполнения для безопасных зон
Подсоедините
взрывозащищенном / пламезащищенном исполнении или в исполнении для
безопасных зон.
Предпосылки
Важное замечание
Монтаж и электрические подключения измерительного устройства должны
выполняться только прошедшим надлежащее обучение персоналом и только в
соответствии с действующими нормами и правилами.
Процедура
Подсоедините соответствующую клемму выхода и контакты.
частотный выход или дискретный выход в установке во
Руководство по установке 31
Подключение каналов Руководство по установке
февраль 2020 MMI-20032693
Рисунок 4-6. Подсоединение частотного выхода и дискретного выхода, если они
подключены к измерительной системе
A. Частотный выход или дискретный выход
B. Канал C
C. 8–30 В пост. тока (максимум)
D. Нагрузочное сопротивление (для питания 24 В рекомендовано сопротивление
500 Ом). Чтобы определить другие значения нагрузочного сопротивления,
используйте следующие формулы:
• Rmax = (Vsupply – 6 В) / 0,003 (разрешенное максимальное значение
нагрузочного сопротивления)
• Rmin = 250 Ом (обязательное минимальное значение нагрузочного
сопротивления)
E. Счетчик
Рисунок 4-7. Подключение дискретного выхода к реле или индикатору
A. Дискретный выход
B. Канал C
C. 8–30 В пост. тока (максимум)
D. Реле или индикатор
Сила тока = (Vsupply – 0,8 В) / (1690 Ом + сопротивление D (Ом))
Информация, связанная с данной
Частотный выход высокого и низкого напряжения исполнения для безопасных зон
32 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке Подключение каналов
MMI-20032693 февраль 2020
Частотный выход высокого и низкого напряжения исполнения для безопасных зон
Рисунок 4-8. Питание 24 В пост. тока
A. Выходное напряжение (В)
B. Нагрузочное сопротивление RL (Ом)
C. Низкое напряжение
D. Высокое напряжение
E. Напряжение (В)
F. Время
4.6
4.6.1
Формулы для определения высокого и низкого напряжения
Высокое напряжение ≈ (Vпит – 0,8) × RL / (1706 + RL)
Низкое напряжение ≈ 0,0007 × RL
Подключение в опасной зоне
При работе в опасной зоне следуйте приведенным ниже инструкциям.
ПРЕДУПРЕЖДЕНИЕ
Ненадлежащее подключение в опасной зоне может привести к взрыву.
Устанавливайте преобразователь только в той зоне, которая соответствует бирке
классификации опасных зон на преобразователе.
Параметры установки во взрывозащищенном / пламезащищенном исполнении
Параметры входного сигнала
Параметр
Напряжение (Ui) 30 В 30 В
Выход 4–20 мА Частотный выход и дискретный вы-
ход
Руководство по установке 33
Подключение каналов Руководство по установке
февраль 2020 MMI-20032693
Параметр Выход 4–20 мА Частотный выход и дискретный вы-
ход
Ток (Ii) 484 мА 484 мА
Мощность (Pi) 2,05 Вт 2,05 Вт
Внутренняя
емкость (Ci)
Внутренняя
индуктивность
(Li)
0,27 нФ 11,27 нФ
5 мкГн 5 мкГн
Напряжение во взрывозащищенном / пламезащищенном исполнении
Напряжение при разомкнутой цепи для выбранного барьера должно быть ниже 30 В
пост. тока (Vmax = 30 В пост. тока).
Сила тока во взрывозащищенном / пламезащищенном исполнении
Сила тока короткого замыкания для выбранного барьера должна быть ниже 484 мА
(Imax = 484 мА).
Значения емкости во взрывозащищенном / пламезащищенном исполнении
Значения емкости (Ci) 5700 с протоколом FOUNDATION Fieldbus следующие:
• Миллиамперный выход (мА) = 0,27 нФ
• Частотный выход = 11,27 нФ
Это значение, добавленное к значению емкости электропроводки (Ccable), должно
быть ниже значения максимальной допустимой емкости (Ca), определенной
барьером безопасности.
Чтобы определить максимальную длину кабеля между преобразователем и
барьером, используйте следующую формулу:
Ci + Ccable ≤ Ca
Значения индуктивности во взрывозащищенном / пламезащищенном исполнении
Значение индуктивности (Li) 5700 с протоколом FOUNDATION Fieldbus — 5 мкГн. Это
значение, добавленное к значению индуктивности внешней электропроводки
(Lcable), должно быть ниже значения максимальной допустимой индуктивности (La),
определенного барьером безопасности.
Чтобы определить максимальную длину кабеля между преобразователем и
барьером, используйте следующую формулу:
Li + Lcable ≤ La
34 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке Подключение каналов
MMI-20032693 февраль 2020
4.6.2 Подключение миллиамперного выхода (мА) во взрывозащищенном / пламезащищенном исполнении
Предпосылки
Важное замечание
Монтаж и электрические подключения измерительного устройства должны
выполняться только прошедшим надлежащее обучение персоналом и только в
соответствии с действующими нормами и правилами.
Процедура
Подключите к соответствующим выходным клеммам и контактам.
Рисунок 4-9. Подключение миллиамперного выхода (мА) во взрывозащищенном /
пламезащищенном исполнении
A. Токовый выход (мА)
B. Канал B
C. 10–30 В пост. тока (максимум)
D. Сопротивление контура
E. Измерительное устройство
F. Барьер безопасности
G. Rbarrier
Добавьте Rbarrier и сопротивление контура D вместе, чтобы определить
надлежащее напряжение питания постоянного тока (В). См. Сопротивление
контура миллиамперного выхода (мА).
Руководство по установке 35
Подключение каналов Руководство по установке
февраль 2020 MMI-20032693
Сопротивление контура миллиамперного выхода (мА)
Рисунок 4-10. Миллиамперный выход (мА): сопротивление контура
A. Сопротивление контура (Ом)
B. Напряжение питания постоянного тока (В)
C. Rmax — разрешенное максимальное значение сопротивления контура
D. Rmin — обязательное минимальное значение сопротивления контура
4.6.3
Формула для определения сопротивления контура
Rmax = (Vsupply − 10 В) / 0,023
Rmin = 0 Ом, Vпит. ≤ 25 В
Rmin = 200 Ом, Vпит. > 25 В
Подключение частотного или дискретного выхода во взрывозащищенном / пламезащищенном исполнении
Предпосылки
Важное замечание
Монтаж и электрические подключения измерительного устройства должны
выполняться только прошедшим надлежащее обучение персоналом и только в
соответствии с действующими нормами и правилами.
Процедура
Подключите к соответствующим выходным клеммам и контактам.
36 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке Подключение каналов
MMI-20032693 февраль 2020
Рисунок 4-11. Подключение частотного выхода и дискретного выхода во
взрывозащищенном / пламезащищенном исполнении
A. Частотный выход или дискретный выход
B. Канал C
C. 8–30 В пост. тока (максимум)
D. Нагрузочное сопротивление (для питания 24 В рекомендовано сопротивление
500 Ом). Чтобы определить другие значения нагрузочного сопротивления,
используйте следующие формулы:
• Rmax = [(Vпит – 6 В) / 0,003] – Rbarrier (разрешенное максимальное значение
нагрузочного сопротивления)
• Rmin = 0 Ом (обязательное минимальное значение нагрузочного
сопротивления)
E. Счетчик
F. Барьер безопасности
G. Rbarrier
Информация, связанная с данной
Частотный выход высокого и низкого напряжения во взрывозащищенном /
пламезащищенном исполнении
Руководство по установке 37
Подключение каналов Руководство по установке
февраль 2020 MMI-20032693
Частотный выход высокого и низкого напряжения во взрывозащищенном / пламезащищенном исполнении
Рисунок 4-12. Питание 24 В пост. тока с барьером 300 Ом
A. Выходное напряжение (В)
B. Нагрузочное сопротивление RL (Ом)
C. Низкое напряжение
D. Высокое напряжение
E. Барьер
F. Напряжение питания
G. Напряжение (В)
H. Время
Формулы для определения высокого и низкого напряжения
Высокое напряжение ≈ (Vпит – 0,8) × RL / (1706 + RL + Rbarrier)
Низкое напряжение ≈ 0,0007 × RL
38 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке Подключение источника питания
MMI-20032693 февраль 2020
5 Подключение источника питания
В цепи подачи питания может быть установлен предоставляемый пользователем
переключатель.
Важное замечание
В целях соответствия Директиве о низковольтном оборудовании 2014/35/ЕС (при
установке в Европе), в непосредственной близости от измерительного
преобразователя должен быть установлен переключатель.
Процедура
1. Снимите крышку контактов для подключения.
2. Откройте предупреждающую заслонку Питание для доступа к клеммам
питания.
Рисунок 5-1. Местоположение соединительных клемм питания и заземления
оборудования
A. Соединительные клеммы питания (+ и -)
B. Заземление оборудования
3. Подключение проводов питания:
• В случае питания постоянного тока: подключите к клеммам + и –.
• В случае питания переменного тока: подключите к клеммам L/L1 (линия
питания) и N/L2 (нейтраль).
4. Затяните два винта, удерживающие разъем питания.
5. Заземлите источник питания с помощью заземления оборудования под
предупреждающей заслонкой Power (Питание).
Руководство по установке 39
Подключение источника питания Руководство по установке
февраль 2020 MMI-20032693
40 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке Включение преобразователя
MMI-20032693 февраль 2020
6 Включение преобразователя
Для выполнения любых задач по настройке и пусконаладке и измерений
технологического процесса измерительный преобразователь должен быть включен.
Процедура
1.
2. Включите питание на источнике питания.
Дальнейшие действия
Несмотря на то, что сенсор готов к работе с технологической средой вскоре после
включения, для достижения теплового равновесия блока электроники может
потребоваться до 10 минут. Поэтому, если это начальный пуск, или если питание
отсутствовало длительное время, для получения надежных результатов измерений
блоку электроники требуется обеспечить прогрев в течение приблизительно
10 минут. В течение данного периода прогревания прибора могут иметь место
небольшая нестабильность и неточность измерений.
ПРЕДУПРЕЖДЕНИЕ
Если преобразователь находится в опасной зоне, не снимайте крышку
корпуса при включенном питании преобразователя. Несоблюдение
инструкций может привести к взрыву, травмам и смертельному исходу.
Убедитесь, что все крышки и заглушки преобразователя и сенсора закрыты.
Измерительный преобразователь автоматически выполнит диагностические
процедуры. Измерительный преобразователь оснащен функцией
автоматического включения при обнаружении напряжения электропитания.
Если используется питание постоянного тока, для запуска требуется
минимальная сила тока 1,5 А. В течение этого времени будет активен
предупреждающий сигнал 009 Transmitter Initializing (инициализация
измерительного преобразователя). Диагностические процедуры завершатся
примерно через 30 секунд. Светодиодный индикатор состояния будет
светиться зеленым и начнет мигать после завершения диагностических
процедур при запуске. Если поведение светодиодного индикатора отличается
от описанного, это означает наличие активного предупреждающего сигнала.
Руководство по установке 41
Включение преобразователя Руководство по установке
февраль 2020 MMI-20032693
42 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке Управляемая настройка
MMI-20032693 февраль 2020
7 Управляемая настройка
При первом запуске измерительного преобразователя на его дисплее появляется окно
пошаговой настройки. Данное приложение поможет вам выполнить общее
конфигурирование измерительного преобразователя. Пошаговая настройка
позволяет загрузить файлы конфигурации, выполнить настройку дисплея
преобразователя, настроить каналы и просмотреть данные калибровки сенсора.
Руководство по установке 43
Управляемая настройка Руководство по установке
февраль 2020 MMI-20032693
44 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке
MMI-20032693 февраль 2020
Управление с помощью дисплея
8 Управление с помощью дисплея
Интерфейс дисплея электронного преобразователя включает дисплей (панель ЖКиндикатора) и четыре оптических переключателя – клавиши со стрелками «влево»,
«вправо», «вверх» и «вниз», которые используются для доступа к меню дисплея и
навигации по экранам дисплея.
Процедура
1. Для активации оптического переключателя заблокируйте подсветку,
удерживая палец перед отверстием.
Также можно включить оптический переключатель с помощью линзы. Не
снимайте крышку корпуса измерительного преобразователя.
Важное замечание
Измерительный образователь может регистрировать выбор только одного
переключателя за один раз. Нажимайте пальцем строго на один оптический
переключатель, не перекрывая другие переключатели.
Рисунок 8-1. Правильное положение пальца для активации оптического
переключателя
2. Используя стрелочные индикаторы на дисплее определите, какой из
оптических переключателей необходимо использовать для навигации (как
показано в примерах 1 и 2).
Важное замечание
При использовании клавиш со стрелками необходимо сначала активировать
оптический переключатель, затем отпустить его, убрав палец, чтобы потом
перемещаться по экрану или выделять требуемые элементы. Для активации
автоматической прокрутки во время навигации вверх или вниз активируйте
Руководство по установке 45
Управление с помощью дисплея Руководство по установке
февраль 2020 MMI-20032693
соответствующий переключатель и продолжайте удерживать в течение одной
секунды. Отпустите переключатель после подсветки требуемого элемента.

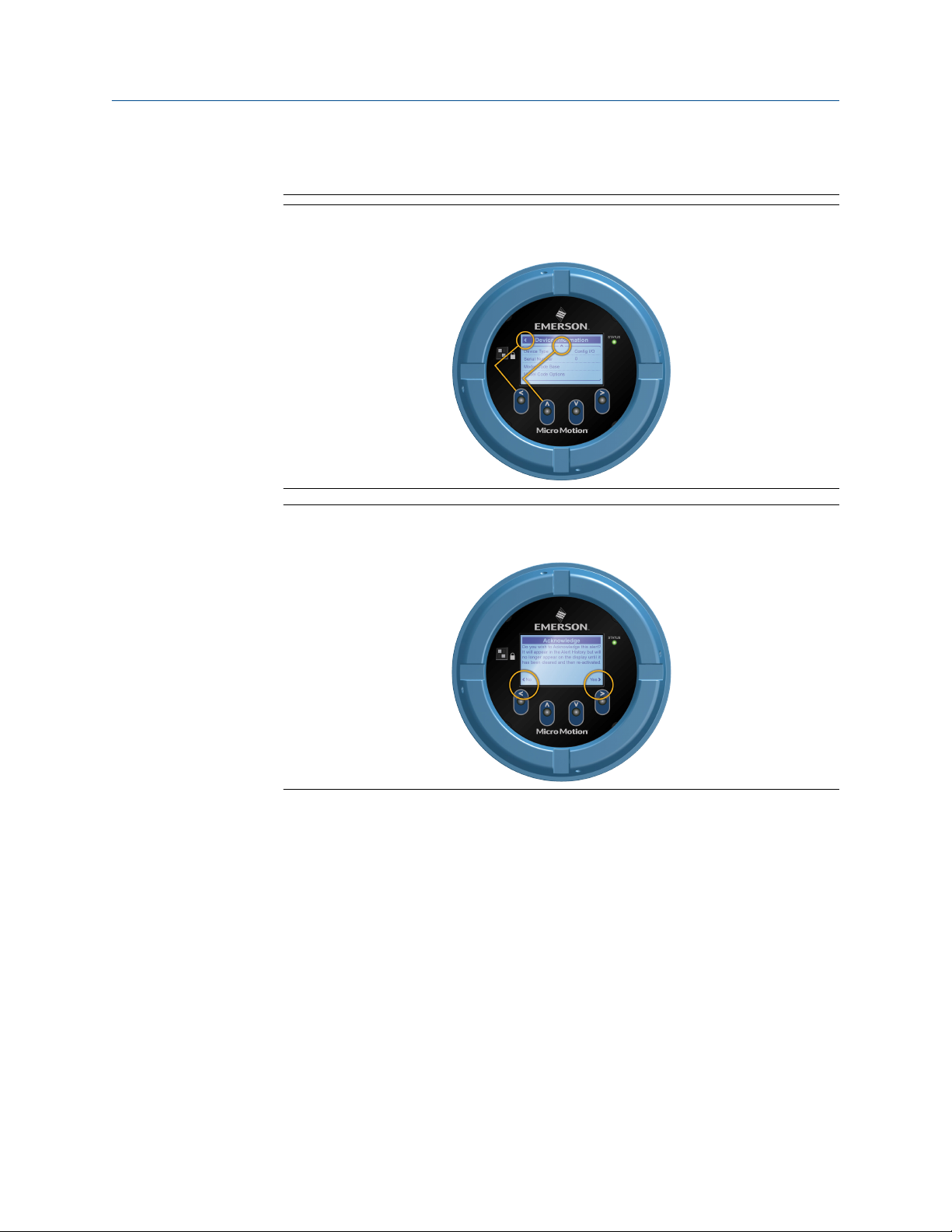

Рисунок 8-2. Пример 1: Активные стрелочные индикаторы на дисплее
электронного преобразователя
Рисунок 8-3. Пример 2: Активные стрелочные индикаторы на дисплее
электронного преобразователя
46 Измерительные преобразователи Micro Motion 5700 с протоколом FOUNDATION Fieldbus
Руководство по установке Подключение к доступному сервисному порту
MMI-20032693 февраль 2020
9 Подключение к доступному
сервисному порту
Используйте сервисный порт для загрузки / выгрузки данных в преобразователь / с
преобразователя.
Для доступа через сервисный порт используйте:
• Любой USB-накопитель, доступный в свободной продаже
Прим.
USB-накопитель должен быть отформатирован в FAT. Измерительный
преобразователь не распознает формат NTFS.
• Стандартный USB-кабель, предоставленный Micro Motion для подключения
измерительного преобразователя 5700 к ПК
ПРЕДУПРЕЖДЕНИЕ
Если преобразователь находится в опасной зоне, не снимайте крышку корпуса при
включенном питании преобразователя. Несоблюдение инструкций может привести
к взрыву, травмам и смертельному исходу.
Разъем сервисного порта расположен под крышкой с надписью Service Port
(Сервисный порт) в точках доступа к проводке.
Руководство по установке 47
*MMI-20032693 *
MMI-20032693
Rev. AB
2020
Emerson Automation Solutions
Россия, 115054, г. Москва,
ул. Летниковская, 53, стр. 5
Телефон: +7 (495) 995-95-59
Факс: +7 (495) 424-88-50
Info.Ru@Emerson.com
www.emersonprocess.ru
Украина, 04073, г. Киев
Куреневский переулок, 12,
cтроение А, офис A-302
Телефон: +38 (044) 4-929-929
Факс: +38 (044) 4-929-928
Info.Ua@Emerson.com
©
Micro Motion, Inc., 2020 г. Все права защищены.
Логотип Emerson является торговым и сервисным знаком компании Emerson Electric Cо. Micro
Motion, ELITE, ProLink, MVD и MVD Direct Connect являются товарными знаками группы
компаний Emerson Automation Solutions. Все остальные знаки являются собственностью
соответствующих владельцев.
Азербайджан, AZ-1025, г. Баку
Проспект Ходжалы, 37
Demirchi Tower
Телефон: +994 (12) 498-2448
Факс: +994 (12) 498-2449
Info.Az@Emerson.com
Промышленная группа “Метран”
Россия, 454112, г. Челябинск,
Комсомольский проспект, 29
F +81 3 5769-6844
Info.Metran@Emerson.com
www.metran.ru
Казахстан, 050012, г. Алматы
ул. Толе Би, 101, корпус Д, Е, этаж 8
Телефон: +7 (727) 356-12-00
Факс: +7 (727) 356-12-05
Info.Kz@Emerson.com
Технические консультации по выбору и
применению
продукции осуществляет Центр поддержки
Заказчиков
Телефон: +7 (351) 799-51-51
Факс: +7 (351) 799-51-51, доб. 1924
Loading...
