MICROMAT TechTool Pro 5 Instruction Manual [fr]

TechTool

Pro 5

1 Manuel TechTool Pro 5

Installation et conﬁguration minimale

...........................................................................................................Introduction 6

....................................................................................Conﬁguration minimale 6

......................................................................................Installer TechTool Pro 5 6

................................................................................Qu’est-ce qui est installé ? 7

.....................................................Activation du logiciel et Enregistrement 8

....................................................................Contacter le support Technique 8

...........................................................................................................À propos de Micromat 8

.............................................................................................................À propos de TRI-EDRE 8

Aperçu de TechTool Pro5

....................................................................Documentation TechTool Pro5 11

Analyse de panne avec TechToolPro5

................................................................................Maintenance préventive 13

........................................................................................Recherche de panne 13

.........................................................................................Sauvegardez avant de réparer 14

............................................................................................................................Organisation 14

......................................................................................Élimination des pannes simples 14

...........................................................Simpliﬁer la situation pour isoler le problème 14

.........................................................................................................Faites les mises à jours 15

....................................................................................................................Prenez des notes 15

.................................................................................Réparer des problèmes de disques 15

.....................................................................................Optimisation (Défragmentation) 16

.....................................................................................................................Test du matériel 17

..........................................Récupération de données sur un disque endommagé 15

Utiliser TechTool Pro5

......................................................................................Lancer TechTool Pro5 19

........................................................................................Établir un diagnostic 19

Les Tests

2 Manuel TechTool Pro 5

Outils

..........................................................................................Tests Automatiques 21

..............................................................................................................................................USB 21

.........................................................................................................................................Cache 21

................................................................................................................................Processeur 22

.......................................................................................................................................Réseau 22

.....................................................................................................................................FireWire 23

.....................................................................................................Tests Manuels 23

......................................................................................................................Test Ordinateur 24

..........................................................................................................................Test Mémoire 25

.......................................................................................................................Test de Surface 26

...............................................................................................................................Test SMART 27

.................................................................................................................Structures Volume 28

.......................................................................................................................Mémoire vidéo 30

..................................................................................................................Structures Fichier 31

...................................................................................................................eDrive 34

..................................................................................Reconstruction Volume 36

.......................................................................................Optimisation Fichiers 38

......................................................................................Optimisation Volume 39

..................................................................................Récupération Données 40

................................................................................................................................Protection 41

......................................................................................................................................Disques 43

...................................................................................................................................Corbeille 43

..................................................................................Eﬀacement de Données 44

.......................................................................................................................................Trames 44

...........................................................................................................Niveau d’écrasement 44

......................................................................................Bouton Choix élément à eﬀacer 44

.....................................................................................................Bouton eﬀacer sélection 44

.......................................................................................................Bouton Eﬀacer volume 44

...............................................................................................Bouton eﬀacer espace libre 45

....................................................................................Journalisation Volume 45

.......................................................................................Autorisations Disque 45

......................................................................................................................Vidéo 45

3 Manuel TechTool Pro 5

.....................................................................................................................Audio 46

Rapports

TechTool Protection

.........................................................................................Occupation Volume 51

...................................................................................Sauvegarde Répertoire 52

..........................................................................................................Test SMART 53

......................................................................................................Alertes e-mail 54

Questions Fréquentes

.............................Comment démarrer sur le DVD de TechTool Pro5 ? 56

Pourquoi TechTool Pro5 ne peut pas tester mon volume de

.........................................................................................................démarrage ? 56

........................................TechTool Pro5 peut-il tester un volume UFS ? 56

..................................TechTool Pro5 peut-il tester un volume réseau ? 56

.....................Comment eﬀacer/initialiser un disque avec MacOSX ? 56

Astuces et Informations

...............................................................................Les versions de Mac OS X 58

........................................................................Les raccourcis au démarrage 58

............................Commandes Open Firmware utiles (Mac PowerPC) 58

........................................................................Commandes Unix (Terminal) 58

......................................................................................................Activer la journalisation 58

...............................................................................................Désactiver la journalisation 58

Système de Fichier du Macintosh

4 Manuel TechTool Pro 5

Installation et conﬁguration

minimale

5 Manuel TechTool Pro 5

Introduction

Merci d’avoir acheté TechTool Pro 5 ! Nous avons travaillé dur pour que TechTool Pro 5 soit l’outil le plus puissant et le plus simple à utiliser. Avec TechTool Pro 5, vous pourrez:

Protéger votre ordinateur et vos données.

• Créer une partition de secours et de réparation.

• Diagnostiquer et réparer les problèmes avec vos disques.

• Optimiser vos disques.

• Récupérer des données sur des disques endommagés.

• Tester les composants cruciaux de votre machine et de votre Système.

• Exécuter la maintenance régulière de votre Système.

• Prévenir et diagnostiquer les pannes de votre machine ou de votre Système.

• Vous assurer que votre machine fonctionne au maximum de ses capacités.

•

De plus, TechTool Pro 5 vous permet de tester de manière professionnelle votre ordinateur. Les outils sont utilisables de manière simple et permettent à tout un

chacun d’analyser tous les composants de la machine.

Conﬁguration minimale

Macintosh PowerPC à processeur G4 ou plus récent.

• Mac OS X version 10.4.9 ou supérieur.

• Lecteur DVD-ROM.

• 512 Mo de RAM ou plus.

• Support de la technologie graphique Quartz Extreme.

•

Ces spéciﬁcations peuvent varier dans des mises à jour futures.

Installer TechTool Pro 5

TechTool Pro 5 utilisez un Installeur qui place les ﬁchiers au bon endroit automatiquement.

Note : Si vous pensez que votre disque dur a un problème, n’installez pas TechTool Pro 5 ! Testez votre disque avant de faire l’installation.

Pour cela, démarrez sur le DVD de TechTool Pro 5 en maintenant la touche C enfoncée (ou la touche Option). Ensuite, lancez les tests, au minimum Test de

Surface et Structure Volume. Pour installer:

Insérez le DVD de TechTool Pro 5 dans le lecteur.

• Cliquez deux fois sur l'icône de l’installeur.

• Entrez le mot de passe de votre machine lorsqu’il vous est

• demandé.

6 Manuel TechTool Pro 5

Suivez les instructions aﬃchées à l’écran.

•

TechTool Pro 5 sera installé dans le dossier Applications.

Note : L’installeur de TechTool Pro 5 possède une fonction de désinstallation. Cette option est disponible dans le menu déroulant présent dans la fenêtre principale de l’installeur. Utilisez cette fonction pour supprimer totalement TechTool Pro 5 de votre disque dur.

Lorsque vous lancez TechTool Pro 5, il vériﬁe si TechTool Protection est installé. Si cette Préférence Système n’est pas installée, une fenêtre est aﬃchée pour vous

demander son installation. TechTool Protection contient des programmes permettant l’exécution de tests automatiques en arrière-plan, sans que TechTool

Pro 5 soit lancé. Les réglages de ces programmes se font dans les Préférences Système, puis dans le panneau TechTool Protection.

Vous pouvez choisir de ne pas installer TechTool Protection, de l’installer seulement pour l’utilisateur courant, ou pour tous les comptes utilisateurs de la

machine.

Qu’est-ce qui est installé ?

L’installeur place plusieurs ﬁchiers sur votre disque dur. L’application TechTool Pro 5 est installée dans le dossier Applications de votre

disque Système :

/Applications/TechTool Pro 5

•

Les préférences sont stockées suivant les spéciﬁcations d’Apple, pour chaque utilisateur dans :

~/Bibliothèque/Preferences/com.micromat.techtoolpro5.plist

•

Les rapports dans :

~/Bibliothèque/Application Support/TechTool Pro 5/TechTool Pro 5.reports

•

Si vous installez TechTool Protection, les ﬁchiers suivants seront installés :

~/Bibliothèque/PreferencePanes/TechTool Protection. prefPane (Installation

• pour l’utilisateur courant seulement)

/Bibliothèque/PreferencePanes/TechTool Protection. prefPane (Installation

• pour tous les utilisateurs).

7 Manuel TechTool Pro 5

Activation du logiciel et Enregistrement

La première fois que vous lancez TechTool Pro 5, une fenêtre d’activation vous demandera de saisir votre numéro de série. Ce numéro est collé sur la pochette du DVD, sur la carte d’enregistrement papier, ou encore dans l’e-mail de conﬁrmation de commande que vous avez reçu.

Pensez également à enregistrer votre numéro de série sur notre site internet à l’adresse suivante: http://www.tri-edre.fr/fr/regpagefr.html

L’enregistrement vous permet de bénéﬁcier des mises à jour. Nous conservons une copie de votre numéro de série, en cas de perte, nous pouvons vous le

renvoyer. Si vous perdez votre numéro de série, si vous n’avez pas fait

l’enregistrement, nous ne pourrons pas vous redonner votre numéro !

Vous pouvez également nous renvoyer la carte d’enregistrement papier qui est à l‘intérieur de la boîte.

Contacter le support Technique

Vous pouvez contacter TRI-EDRE pour avoir un support technique en Français. Pour cela, utilisez de préférence notre e-mail : support@tri-edre.fr

Nous répondrons rapidement, pendant les jours ouvrés (Du Lundi au Vendredi). Si vous ne recevez pas de réponse il est possible que nous n’ayons pas reçu votre

e-mail, ou que vous n’ayez pas reçu notre réponse. Pensez à vériﬁer vos ﬁltres anti-spam (courrier indésirable). Pensez également à nous contacter avec une

autre adresse e-mail. Pour accélérer le traitement, envoyez-nous les caractéristiques de votre machine

(Modèle), la version du Système qui est installée (Mac OS 10.5.6 par exemple), le problème rencontré avec le plus de détails possible. Pensez aux copies d’écran

par exemple.

À propos de Micromat

Micromat développe des logiciels de diagnostics pour Macintosh depuis 1989. Micromat a été la première entreprise à proposer ce type de logiciel, aﬁn de vous

aider à exploiter les meilleures performances possibles de votre matériel.

À propos de TRI-EDRE

Fondé en 1991, TRI-EDRE localise et distribue des utilitaires pour Macintosh en France et pays francophones. TRI-EDRE traduit et distribue TechTool Pro en

France depuis 1997.

8 Manuel TechTool Pro 5

Aperçu de TechTool Pro5

9 Manuel TechTool Pro 5

Au bas de la fenêtre principale, vous trouverez une ou plusieurs barres qui indiquent la charge de chaque cœur du processeur. Ces barres aﬃchent en temps réel l’occupation des cœurs.

En haut à gauche se trouvent trois boutons permettant d’utiliser tous les tests et outils de TechTool Pro5. En plus de ces boutons, dans les Préférences Système, vous trouverez un panneau “TechTool Protection”. C’est dans ce panneau que vous réglez le fonctionnement des vériﬁcations automatiques de TechTool Pro5.

Le panneau Tests permet d’accéder aux tests du matériel et à la vériﬁcation des Volumes. Le panneau Outils contient les fonctions qui permettent de réparer ou

d’optimiser un volume. Vous y trouverez également la récupération de données et la création de l’eDrive. Enﬁn, le panneau Rapports permet d’aﬃcher un

résumé des diﬀérents tests eﬀectués, ainsi que l’état (réussi ou non) du test. Les panneaux Tests et Outils sont divisés en trois zones. La moitié haute de la

fenêtre aﬃche les détails du test en cours, ainsi que le résultat du test lorsqu’il est terminé. Plusieurs tests peuvent être lancés, ils seront alors exécutés l’un

après l’autre par TechTool Pro5. La ﬁle d’attente sera aﬃchée sous les détails du test en cours. Si vous laissez la souris quelques secondes sur l'icône d’un test en

attente, les détails du test seront aﬃchés. Les outils ne peuvent pas être placés dans une ﬁle d’attente comme les tests, car ils ne doivent pas être interrompus.

En bas à gauche, vous pouvez sélectionner dans la liste un test ou un outil à utiliser. Vous trouverez dans la partie en bas à droite, une description du test ou

de l’outil, ainsi qu’un bouton pour l’utiliser. Certains tests aﬃcheront également certaines valeurs que vous pouvez modiﬁer pour changer le comportement du

test. Lorsqu’un test est lancé, il va se rajouter à la ﬁle d’attente des tests en cours. Vous pouvez

interrompre un test particulier en cliquant sur la croix à droite de l'icône, ou stopper toute la ﬁle

d’attente en cliquant sur la croix à droite de la ﬁle d’attente.

TechTool Pro5 conserve une trace des tests qui ont été eﬀectués ainsi que des erreurs rencontrées dans le panneau Rapports. Vous

trouverez plus de détails plus tard dans ce manuel.

Note : TechTool Pro5 a besoin d’accéder à bas niveau sur le disque pour certains tests. Lorsque c'est nécessaire, TechTool Pro5 vous demandera de saisir le mot de

passe administrateur de votre machine. C'est le mot de passe que vous utilisez pour accéder à votre compte. Pour des raisons de sécurité, il est possible que Mac OS X

demande le mot de passe régulièrement.

10 Manuel TechTool Pro 5

Documentation TechTool Pro5

Ce manuel est écrit pour un utilisateur régulier du Macintosh. Nous partons du principe que vous connaissez les bases de l’utilisation d’un Macintosh, ainsi que certains termes liés à l’informatique et à Mac OS X.

Les cinq premiers chapitres de ce manuel sont une introduction. Les sept chapitres suivants décrivent en détail les fonctions de TechTool Pro5. Enﬁn, nous terminerons par les questions les plus fréquemment posées au support

technique. Si vous connaissez déjà TechTool Pro4, consultez le document Prise en main

rapide que vous pouvez trouver sur notre site internet (http://www.tri-edre.fr). Il décrit les fonctions et les diﬀérentes situations que vous pouvez rencontrer avec

TechTool Pro5, ainsi que les solutions correspondantes.

11 Manuel TechTool Pro 5

Analyse de panne avec

TechToolPro5

12 Manuel TechTool Pro 5

Maintenance préventive

Une des fonctions principale de TechTool Pro5 est de vous aider à trouver et à réparer les problèmes que vous pouvez rencontrer avec votre machine avant qu’ils ne deviennent trop importants. C’est pour cela qu’il est important que TechTool Pro5 soit installé sur votre machine, et pas uniquement utilisé depuis son DVD. Lorsqu’il est installé, TechTool Protection permet de tester

automatiquement et régulièrement vos disques et vos données, en arrière-plan. Vous pouvez conﬁgurer le comportement de la Protection dans les Préférences

Système. Si une anomalie est détectée, alors TechTool Protection va aﬃcher un message à l’écran, vous indiquant qu’il vous faut utiliser l’application TechTool

Pro5 pour faire des tests plus complets. Il est également recommandé d’utiliser les tests de TechTool Pro5 de façon

régulière (tous les mois par exemple) aﬁn de vériﬁer le bon fonctionnement de votre machine. Ceci diminue la probabilité d’avoir une erreur non réparable.

Néanmoins, il est indispensable de faire des sauvegardes de vos données ! Si votre disque dur tombe en panne, TechTool Pro5 ne pourra rien faire. Si vous

n’avez pas de sauvegardes, alors vos données sont perdues. Quel prix donnezvous à vos photos ? À vos montages vidéos ? À vos documents ?

Recherche de panne

Les ordinateurs sont un ensemble complexe de pièces électroniques. Il peut donc parfois être très diﬃcile de trouver d’où vient un problème de

fonctionnement. Faites vos sauvegardes régulièrement (vous pouvez les automatiser avec Tri-BACKUP). Vous devez également archiver vos données,

c’est-à-dire, faire des sauvegardes de vos sauvegardes. Par exemple sur CD/DVD. Si avec TechTool Pro5 vous trouvez un ﬁchier corrompu, grâce à vos sauvegardes

et vos archives, vous pouvez restaurer un ﬁchier dans un état fonctionnel. C’est la seule façon de ne pas perdre des données en cas de panne matérielle de votre

disque. Nous allons maintenant voir quelques points essentiels qui vont vous permettre

de prévenir au mieux l'apparition de problèmes.

13 Manuel TechTool Pro 5

Sauvegardez avant de réparer

Lorsque des problèmes apparaissent dans l’utilisation quotidienne de votre machine, par exemple des applications qui ne se lancent pas correctement, des gels inexpliqués etc. assurez-vous que vos sauvegardes sont le plus à jour possible. Si certains ﬁchiers qui sont importants pour vous ne peuvent pas être sauvegardés, vous pouvez essayer d’utiliser l’outil Récupération Données de TechTool Pro5. Eﬀectuez ceci avant toute réparation. Si le problème sur votre disque est trop important, il est possible que la réparation soit impossible. Dans

ce cas vous n’aurez pas d’autre chance pour lire vos données.

Organisation

Il vous faut garder en tête qu’un problème de disque peut arriver à n’importe quel moment, même sur une machine neuve, ou un disque neuf. Soyez sûr de

pouvoir trouver votre DVD de TechTool Pro5 au cas où vous en auriez besoin. Si vous pouvez, pensez à utiliser créer un eDrive (lorsque votre disque est en bon

état) aﬁn de pouvoir démarrer sur cette partition. Sauvegardez régulièrement. Conservez votre numéro de série de TechTool Pro5 en lieu sûr au cas où vous en

auriez besoin pour l’installer à nouveau.

Élimination des pannes simples

Utilisez TechTool Pro5 pour réparer les autorisations. Utilisez l’outil Réparer les

Autorisations. Cet outil n’est utilisable que sur les partitions qui contiennent un

Système Mac OS X. Depuis le DVD ou depuis l’eDrive, utilisez le test “Test Ordinateur”. Cet ensemble

de test vous donnera un aperçu général de l’état de la machine et vous permettra de mieux cibler par la suite quel test ou quel outil utiliser pour

réparer.

Simpliﬁer la situation pour isoler le problème

Pour trouver un problème, enlevez des sources potentielles de problème. Commencez par exemple par débrancher tous les périphériques, tous vos

disques externes. Si le problème vient d’un disque interne, vous n’avez pas besoin d’avoir les disques externes branchés. Si en conﬁguration simpliﬁée la

machine fonctionne correctement et que tous les tests sont réussis, branchez votre premier disque externe directement à la machine sans passer par un hub,

puis faites les tests à nouveau. S’ils sont réussis, débranchez ce disque et recommencez avec le suivant et ainsi de suite.

14 Manuel TechTool Pro 5

Faites les mises à jours

Beaucoup de problèmes sont liés aux Système et aux logiciels. Faites régulièrement les mises à jour de votre Système et de vos logiciels aﬁn de bénéﬁcier des dernières corrections de problèmes.

Prenez des notes

Lorsque vous cherchez à résoudre un problème, notez les tests que vous eﬀectuez au fur et à mesure, ainsi que les résultats obtenus. Cela permet de

garder un historique des modiﬁcations eﬀectuées. Lorsque vous contactez le support technique, précisez ces diﬀérentes étapes aﬁn de nous aider à cibler au

mieux les actions à faire. De plus, si vous rencontrez à nouveau un problème similaire, vous pouvez vous servir à nouveau de vos notes aﬁn de corriger le

problème ou bien cela vous évitera de faire une erreur qui avait amené à une perte de données.

Récupération de données sur un disque endommagé

C’est la solution de la dernière chance. Il ne vous faut pas compter dessus, car la récupération est très sensible aux modiﬁcations de disques. Activez la

protection, elle aidera TechTool Pro5 à récupérer les ﬁchiers si un jour vous en avez besoin. Des sauvegardes seront plus utiles que la récupération de

données !

Réparer des problèmes de disques

Vous devez sûrement en être conscient, le disque dur est la partie la plus précieuse de votre machine, car le disque contient toutes vos données. C’est

aussi la partie la plus fragile. La probabilité que votre disque tombe en panne ou perde des données et très supérieure à un problème matériel (carte mère,

alimentation etc.). TechTool Pro5 contient plusieurs tests et outils pour vous aider à connaître l’état de votre disque.

Nous employons deux termes diﬀérents, mais presque interchangeables. Un disque (disque dur) est un composant matériel qui sert à stocker des données.

Lorsque ce disque est initialisé par votre Système, un Volume est créé sur ce disque. Un volume est donc une représentation logique, stockée sur un disque

physique. Un disque dur peut contenir plusieurs volumes, l’inverse n'est pas vrai (cas particulier, les volumes RAID). Lorsqu’un disque dur contient un seul

volume, nous pouvons considérer les deux termes comme synonymes.

15 Manuel TechTool Pro 5

Lorsque vous voyez un volume dans le Finder, une icône est présente sur le bureau de votre Macintosh. Le disque contient cependant plusieurs ﬁchiers cruciaux qui sont invisibles, comme le ﬁchier du catalogue, la carte des partitions etc. Ces ﬁchiers sont utilisés par le Système pour savoir comment lire le ou les volumes présents sur un disque dur. Si ces ﬁchiers sont endommagés, alors les volumes ne montent plus sur le bureau. Ainsi, lorsque TechTool Pro5 répare la structure d’un volume, il n’intervient pas sur le matériel, mais sur les données stockées sur le disque dur et qui permettent de voir le volume utilisé

par le Système. Si c’est le disque qui a un problème, par exemple un problème électrique ou

mécanique, aucun logiciel ne pourra réparer le ou les volumes. TechTool Pro5 sait distinguer les pannes matérielles et logicielles. Il pourra vous indiquer à quel

niveau se situe la panne. Pour trouver ou vériﬁer une panne de disque, faites le Test de Surface, et le test

SMART si c’est un disque interne. Si ces tests ne détectent pas d’erreur, utilisez le

test de Structures Volume. Une fois ces trois tests eﬀectués, vous saurez s’il y a un problème et à quel niveau il se situe. TechTool Pro5 vous indiquera comment

résoudre le problème. Rappel : Avant toute réparation, faites une

sauvegarde !

Si malgré tout, aucune réparation n’est possible, vous serez obligé d’eﬀacer le disque, ou si c’est matériel, vous devrez changer votre disque dur.

Optimisation (Défragmentation)

Aﬁn d’utiliser un disque dur au maximum de ses performances, il faut le défragmenter périodiquement. C’est très important, surtout si vous faites du

montage vidéo ou de la manipulation de ﬁchiers audio. Lorsqu’un ﬁchier multimédia est fragmenté, il est possible que le disque ne puisse par lire ou

écrire le ﬁchier suﬃsamment vite. Cela pénalisera le fonctionnement des logiciels.

L’optimisation modiﬁe la façon dont sont positionnées les données, et améliore les performances du disque. Après l’optimisation, les ﬁchiers sont stockés de

manière contiguë, en partant du “début” du disque qui est la zone la plus rapide. L’optimisation doit se faire en deux étapes. Commencez par utiliser l’outil

Optimisation ﬁchiers, puis ensuite utilisez l’outil Optimisation Volume. Avant

d’optimiser, faites une sauvegarde, puis faites les tests suivants dans l’ordre, Test de Surface, puis test de Structures Volume. Ces deux tests doivent

impérativement réussir avant d’optimiser !

16 Manuel TechTool Pro 5

Test du matériel

Pour fonctionner correctement, tous les composants de votre machine doivent fonctionner sans erreur. TechTool Pro5 inclut plusieurs tests qui permettent de tester des composants variés de votre machine, comme la mémoire vive (RAM), la mémoire vidéo (VRAM), la mémoire cache etc.

Plusieurs de ces tests sont lancés automatiquement au démarrage de TechTool Pro5. Les autres sont accessibles dans les panneaux Outils et Tests.

17 Manuel TechTool Pro 5

Utiliser TechTool Pro5

18 Manuel TechTool Pro 5

Lancer TechTool Pro5

TechTool Pro5 sera installé dans le dossier Applications de votre disque dur. Pour lancer TechTool Pro5, trouvez son icône, puis cliquez deux fois dessus. TechTool Pro5 est également placé dans le Dock, vous pouvez cliquer directement sur son icône pour le lancer.

Établir un diagnostic

Après le lancement de TechTool Pro5, la fenêtre principale est aﬃchée :

Les tests qui sont présentés en haut (dans les compteurs) sont eﬀectués automatiquement au lancement de TechTool Pro5, et vériﬁent certains

composants matériels de la machine. Les résultats sont aﬃchés dans les compteurs.

Pour faire des tests plus approfondis de votre machine, dans le test

TestOrdinateur qui est sélectionné par défaut, cliquez sur le bouton TesterOrdinateur. Une série de tests prédéﬁnis sont se lancer, pour vous

donner un aperçu général du fonctionnement de la machine. Si des problèmes sont détectés, le rapport aﬃché en ﬁn de test vous donnera les détails, ainsi que

des conseils pour corriger les problèmes.

19 Manuel TechTool Pro 5

Les Tests

20 Manuel TechTool Pro 5

Tests Automatiques

Lorsque vous lancez TechTool Pro5, un groupe de cinq tests matériel est exécuté automatiquement. Lorsqu’ils sont terminés, les résultats sont aﬃchés dans diﬀérents compteurs en haut de la fenêtre.

Voici les diﬀérents tests eﬀectués :

USB

Universal Serial Bus. C’est une norme de connexion de périphériques. Le débit de l’USB va de 1.5Mbs à 12Mbps. La norme USB 2.0 a un débit de 480Mbs. L’USB

est présent sur tous les Macintosh récents. Il peut être rajouté grâce à des cartes PCI sur des machines plus anciennes. Contrairement au FireWire, l’USB contrôle

les périphériques avec un mode maître/esclave. Il est principalement utilisé pour les périphériques de type clavier, souris, manettes de jeux. L’adoption de l’USB

2.0 permet la connexion de périphériques de stockages. L’USB a plusieurs avantages comme la possibilité de connecter à chaud des périphériques. Sur

certaines machines il délivre suﬃsamment de courant pour alimenter les périphériques sans qu’ils aient d’alimentation externe.

TechTool Pro peut vériﬁer les circuits USB de votre ordinateur et leur fonctionnement. Notez que le programme ne peut pas tester les ports USB eux-

mêmes pour vériﬁer que les données entrent et sortent correctement. Cela nécessite un rebouclage matériel qui n’est pas normalement disponible.

Cache

La mémoire Cache est une mémoire rapide utilisée pour stocker des instructions et des données. Elle accélère les traitements des instructions fréquemment

employées. En eﬀet, les dernières instructions exécutées par le processeur sont copiées dans la mémoire cache, plus rapide d’accès que la RAM et si le

processeur fait de nouveau appel à ces instructions, elles seront lues dans la mémoire cache plutôt que dans la RAM. Une analogie pourrait être les numéros

de téléphones fréquemment appelés que l’on inscrit sur des Post-It collés à portée de main, plus rapides d’accès que la consultation du répertoire

d’adresses.

21 Manuel TechTool Pro 5

TechTool Pro vériﬁe la présence et la quantité de mémoire cache et aﬃche ces informations.

Processeur

Tout ordinateur contient un processeur (microprocesseur est le terme exact, ou CPU - Central Processing Unit). Le processeur est le cerveau de l’ordinateur. Suivant les machines, il peut y avoir plusieurs processeurs, ou alors un seul processeur avec plusieurs cœurs.

Bien que le processeur soit le composant maître de l’ordinateur, sa fonction est en réalité très simple. Il prend les données fournies par les autres composants,

eﬀectue des opérations mathématiques simples et retourne le résultat. Sa puissance ne vient pas de la complexité de ces opérations, mais du grand

nombre d’instructions qu’il peut traiter en un court instant. Il peut eﬀectuer des milliers et même des millions d’opérations par seconde. Et avec un très grand

nombre d’opérations simples (additions, soustractions, comparaisons), il arrive à réaliser des traitements complexes (le calcul d’une image de synthèse, par

exemple). C’est la magie des logiciels. TechTool Pro vériﬁe les opérations du processeur en utilisant à la fois des

instructions de bas niveaux et des méthodes plus complexes au niveau du système.

Réseau

Tous les Macintosh tournant sous OS X ont des possibilités de connexion réseau. La capacité d’imprimer, de communiquer sur le réseau et de se connecter aux

services Internet dépend de la conﬁguration correcte du réseau et du bon fonctionnement du réseau et de ses composants.

Ethernet est la technologie de réseau local (LAN) la plus largement installée. Spéciﬁée par le standard IEEE 802.3, Ethernet a été initialement développé par

Xerox. Il y a diverses spéciﬁcations pour les réseaux Ethernet: 10Base-T pour les transmissions jusqu’à 10 Mégabits par seconde (Mbps), Fast Ethernet ou

100Base-T pour les transmissions jusqu’à 100 Mbps, Gigabit Ethernet pour les transmissions jusqu’à 1000 Mbps et 10 Gigabit Ethernet jusqu’à 10milliards de

bits par seconde. AirPort est le nom donné par Apple pour le standard IEEE 802.11 de réseau sans

ﬁl. Les réseaux basés sur le standard 802.11b permettent une transmission maximale de 11 Mbps. Ceux basés sur le nouveau standard 802.11g (AirPort

Extreme) vont jusqu’à 54 Mbps. AirPort et AirPort Extreme communiquent sur un des 11 canaux de la bande de fréquence 2,4 GHz.

22 Manuel TechTool Pro 5

Chaque carte réseau (Ethernet ou Airport) a une adresse physique unique appelée adresse Media Access Control (MAC). Cette adresse unique est assignée à chaque matériel lors de la fabrication. Les tests du réseau de TechTool Pro vériﬁent que votre réseau fonctionne correctement.

Note : Il faut au moins un autre périphérique sur le réseau (imprimante, routeur ou autre ordinateur) pour utiliser ces tests car il est nécessaire de faire des échanges avec une autre machine pour déterminer le fonctionnement correct de la

communication.

Lorsque le test est terminé, la vitesse du réseau est aﬃchée dans le compteur. Si plusieurs connexions sont disponibles (ethernet et Airport par exemple), la

vitesse de la connexion la plus rapide est aﬃchée.

FireWire

Le FireWire est une implémentation du bus de données série haute vitesse déﬁni par le standard IEEE 1394. Il peut transférer de grandes quantités de données

entre ordinateurs et périphériques. Il permet un câblage simpliﬁé, une connexion à chaud et une vitesse jusqu’à 400 Mégabits par seconde (Mbps). La

spéciﬁcation IEEE 1394b plus récente, appelée FireWire 800 par Apple, va jusqu’à 800 Mbps.

Le standard FireWire est un des plus rapides jamais développés. Il est intégré dans presque tous les modèles de Macintosh. Il est possible d’ajouter des ports

FireWire via des cartes PCI ou des hubs FireWire connectés aux ports existants. Le taux de transfert de données rapide du FireWire est intéressant pour les

périphériques multimédias tels que les caméras vidéo numériques, mais aussi les disques durs et les imprimantes rapides.

TechTool Pro vériﬁe les circuits FireWire de votre ordinateur pour s’assurer qu’ils fonctionnent. Notez que le programme ne peut pas tester les ports FireWire eux-

mêmes pour vériﬁer que les données sont bien envoyées et reçues. Cela nécessite un rebouclage qui n’est pas disponible normalement.

Si le test est réussi la vitesse du port est aﬃchée dans le compteur.

Tests Manuels

Pour tester manuellement un composant spéciﬁque, il vous suﬃt de sélectionner le test ou l’outil adéquat dans la liste des tests proposés. Cliquez

ensuite sur le bouton permettant de le lancer à droite de la fenêtre. Lorsque les tests sont en cours, ils sont mis dans une ﬁle d’attente, qui apparaît

juste au-dessus. Vous pouvez ainsi interrompre les tests qui ne vous intéressent pas, tout en conservant les autres.

23 Manuel TechTool Pro 5

La ﬁle d’attente des tests :

Chaque croix à droite du test permet de l’interrompre (et uniquement celui-ci). La croix plus grosse à droite permet de tout interrompre d’un coup.

Nous allons maintenant détailler les diﬀérents tests disponibles.

Test Ordinateur

Utiliser ce test chaque mois vous permet de faire la maintenance régulière de la machine. Un problème de Structure Volume peut ne

pas provoquer de problème apparent à l’utilisation. Seul un test et une maintenance régulière pourront faire apparaître des problèmes de

structures qui se développent en “arrière-plan”. Sélectionnez la ligne Test Ordinateur, sur la droite, vous trouverez la zone de

“conﬁguration” des tests. Ce test n’a pas de réglage spéciﬁque, il aﬃche uniquement le modèle de la machine, et un bouton Tester Ordinateur. Ce

bouton permet de lancer automatiquement une série de tests. Ainsi, sans avoir à utiliser spéciﬁquement chaque test, vous pouvez avoir un aperçu rapide et

général de l’état de votre Macintosh. Par contre, vous ne pouvez pas choisir quels tests sont lancés.

Lorsque les tests sont terminés, tous les résultats sont sauvegardés dans le panneau Rapports de TechTool Pro5. Les tests suivants sont eﬀectués:

Test Mémoire.

• Test de surface.

• Test SMART.

• Structures Volume.

• Mémoire Vidéo.

• Structures Fichiers.

•

Vous trouverez la description détaillée de chaque test plus loin dans ce manuel.

24 Manuel TechTool Pro 5

Test Mémoire

Ce test permet de contrôler la RAM (mémoire vive) de votre machine. Il peut être utilisé pour détecter si une barrette mémoire ne se comporte pas comme il faut, par exemple si une erreur se produit lorsqu’elle chauﬀe, etc. Toutes les opérations eﬀectuées par votre ordinateur utilisent la RAM. Si celle-ci est défaillante, elle peut produire des erreurs qui conduisent au mieux à un crash de la machine, au pire à la destruction de données. Les barrettes de RAM sont très sensibles à l’électricité

statique. Assurez-vous si vous changez vous-même la mémoire de ne pas les exposer à ce genre de phénomène.

Les problèmes de RAM sont les plus complexes à détecter car ils provoquent des problèmes qui en apparence ne semblent pas liés à la mémoire. Par exemple,

vous risquez d’avoir des erreurs de lecture et d’écriture du disque qui sont provoquées par la RAM. Vous pouvez, comme pour les disques durs, arriver à

trouver une barrette défaillante, en testant chaque barrette l’un après l’autre. Attention, certaines machines nécessitent un montage “par paire”. Assurez-vous

de tester toutes les combinaisons possibles. TechTool Pro5 eﬀectue plusieurs tests diﬀérents aﬁn de détecter précisément si

une barrette est défectueuse.

Erreur Adressage : lors de la première passe, le test écrit l’adresse de chaque

• cellule sur la cellule elle-même. Lors de la seconde passe, chaque cellule est

lue pour vériﬁer que l’adresse n’est utilisée qu’à un seul endroit. Test damier : ce test s’eﬀectue en quatre passes. La première écrit des

• données suivant un schéma spéciﬁque. La deuxième vériﬁe que le schéma

est identique puis écrit son inverse. La troisième vériﬁe le schéma inverse et remet le schéma original. La dernière passe vériﬁe le schéma original.

Marche étendue C- : ce test utilise un algorithme complexe en six passes,

• déplaçant des suites de zéro dans la mémoire.

MATS++ : ce test utilise trois passes, la première remplissant la mémoire de

• zéro, la deuxième vériﬁe et écrit des uns, la troisième vériﬁe que chaque

cellule soit remplie de 1. Inversion de déplacement : ce test remplit la mémoire avec une succession

• de 0 et de 1. La deuxième passe vériﬁe l’écriture et écrit le schéma inverse.

La troisième vériﬁe l’écriture inverse. La quatrième vériﬁe que le schéma original soit conservé.

Déplacement de 1 : ce test fait des écritures (32 au total) de 1 qui se

• déplacent dans chaque octet d’un bit à chaque passe.

25 Manuel TechTool Pro 5

Lorsque vous cliquez sur le Test Mémoire, la partie conﬁguration à droite vous permet de choisir la durée du test, d’une à 90 minutes. Les problèmes de RAM sont souvent intermittents, plus le test est long, plus la probabilité de détecter un problème augmente.

Pendant que le test est en cours, une image aﬃche la conﬁguration de la machine et comment sont montées les barrettes dans les slots.

Lorsque le test est terminé, une image de l’installation des barrettes est aﬃchée, ainsi qu’un graphique représentant la qualité des résultats obtenus.

Test de Surface

Ce test passe en revue chaque bloc du disque. Certains blocs sur un disque dur peuvent ne pas être lus ou écrits correctement. Ils seront

alors déclarés comme “mauvais”. Chaque disque dur possède une mémoire qui permet de stocker les zones à ne pas utiliser car les blocs ne

stockent pas les données correctement. Pour mettre à jour cette “mémoire”, il faut eﬀacer le disque entier en utilisant l’option “Mettre à zéro toutes les

données” (voir l’aide d’Utilitaire de disque). C’est pour cela qu’il est fortement conseillé, avant toute utilisation d’un disque neuf, de faire ce type d’eﬀacement.

Si TechTool Protection détecte des blocs défectueux, il va aﬃcher quels sont les ﬁchiers qui utilisent ces blocs. Ces ﬁchiers sont potentiellement corrompus.

Une fois les données sauvegardées, eﬀacez le disque en mettant à zéro toutes les données. Avant de remettre les données sur le disque, eﬀectuez à

nouveau le test de surface. Si des blocs défectueux sont encore détectés, changez votre disque dur.

Note : l’eﬀacement avec mise à zéro des données peut prendre plusieurs heures et nécessite l’eﬀacement de toutes les partitions du disque. Le test de surface prend lui

aussi plusieurs heures, car chaque bloc du disque doit être testé. Plus la capacité du disque est importante, plus le test est long.

26 Manuel TechTool Pro 5

Test SMART

S.M.A.R.T. est l’acronyme de Self-Monitoring Analysis and Reporting Technology. Cette technologie a été développée à travers les eﬀorts du SMART Working Group (SWG), un consortium des principaux fabricants de disques, pour augmenter la ﬁabilité des disques durs. Bien que les spéciﬁcations S.M.A.R.T. aient été développées par le consortium, chaque fabricant utilise ses propres routines dans ses disques. Ces routines enregistrent des paramètres importants lors du fonctionnement. Un

examen et une analyse de ces paramètres peuvent aider à prédire une défaillance du disque. Il est estimé que les tests S.M.A.R.T. peuvent prédire 70%

des défaillances matérielles des disques avant leur apparition. La technologie S.M.A.R.T. surveille le comportement inhabituel du disque. Les

routines enregistrent les performances du disque, la calibration, les erreurs de données, le temps de montage du disque, la distance entre la tête et le plateau,

la température et des mesures sur le média, les têtes, le moteur et les servomécanismes. Par exemple, une défaillance du moteur ou d’un roulement à

billes peut être prédite par une augmentation du temps de montage et du nombre de tentatives de montage du disque. une utilisation excessive des codes

de correction d’erreurs peut aussi indiquer un problème de tête ou un encrassement. La détection précoce de ce type d’erreurs évite des catastrophes

futures. Le test de TechTool Pro vériﬁe et aﬃche l’état des paramètres donnés par les

routines S.M.A.R.T. internes à votre disque. Cela peut vous alerter et vous permettre de sauvegarder vos données avant qu’elles ne deviennent

inaccessibles.

Note : SMART n’est pas disponible pour les disques SCSI, FireWire et USB. Normalement, tous les disques ATA/SATA récents intègrent cette technologie.

Sélectionnez le test Test SMART dans la liste des tests, puis à droite sélectionnez le disque à tester. Pour lancer les tests, cliquez sur le bouton Lancer Test

SMART.

27 Manuel TechTool Pro 5

Lorsque le test est terminé, un graphique est aﬃché montrant les statistiques pour chaque test eﬀectué par le disque. Les résultats peuvent varier d’un test à l’autre, par exemple si le disque est utilisé par une autre application simultanément. Lancez le test plusieurs fois si vous rencontrez des résultats non satisfaisants. Si un disque montre des faiblesses (valeur dans le rouge), augmentez la fréquence des sauvegardes et songez à investir dans un nouveau disque dur.

Structures Volume

Pour trouver les ﬁchiers sur le disque, pour connaître la place disponible, etc. et pour les fonctions de maintenance, la gestion de

ﬁchiers du Macintosh utilise un ensemble de ﬁchiers invisibles, de réglages et de paramètres. C’est ce que l’on appelle globalement les Structures

du volume. Le catalogue et le répertoire du disque font partie de ces structures. Entre autres choses, ces structures enregistrent la hiérarchie de dossiers du

volume, les ﬁchiers stockés sur le volume et leur emplacement (chaque ﬁchier pouvant d’ailleurs être découpé et réparti sur plusieurs emplacements). Quand

ces attributs sont endommagés ou contiennent des données incorrectes, il peut en résulter des pertes de ﬁchiers ou même de l’ensemble du volume qui devra

alors être reformaté. Une structure de volume endommagée peut se manifester de diﬀérentes

manières. Il peut y avoir des ﬁchiers ou des dossiers qui disparaissent, des ﬁchiers corrompus (ce qui se traduit par un message d’erreur si on essaie de les

ouvrir), des erreurs lors de copie ou quand on vide la corbeille. Dans le pire des cas, le volume entier peut ne plus être reconnu. En général, des problèmes de

structure de volume vont en empirant. Il est donc préférable de les détecter tôt, quand les chances de réparation et de récupération sont les plus grandes. C’est

pour cela que nous préconisons de vériﬁer régulièrement (chaque mois) les structures des volumes lors de la maintenance préventive.

TechTool Pro5 analyse les diﬀérents ﬁchiers de structures et détecte les erreurs. TechTool Protection peut détecter et réparer les problèmes dans les propriétés

des disques suivantes :

Blocs de boot (démarrage) : ces blocs sont créés lorsque le disque est validé.

• S’ils sont corrompus, vous ne pourrez pas démarrer de ce volume.

Bloc répertoire maître (MDB) : ce bloc de données est créé lors de la création

• du volume et contient des données importantes sur le reste du volume. Il

est présent sur tous les volumes HFS et est semblable à l’en-tête volume du HFS+. Comme beaucoup de volumes HFS+ contiennent un emballage HFS,

ils contiennent un bloc répertoire maître.

28 Manuel TechTool Pro 5

En-tête volume: ce bloc de données est créé lorsqu’un volume HFS+ est

• créé, et il contient des données importantes sur le volume, comme son

nom, le nombre de ﬁchiers et de dossiers et la quantité d’espace libre disponible. Fichier allocation (Bitmap) : ce ﬁchier agit comme le répertoire principal. Il

• enregistre les blocs alloués et les blocs libres.

Fichier Étendues (B-Tree) : ce ﬁchier contient les données de fragmentation

• de l’ensemble du volume (morceaux séparés d’un même ﬁchier).

Fichier catalogue (B-Tree) : ce ﬁchier garde la trace de tous les ﬁchiers et

• dossiers du disque.

Fichier attributs : ce ﬁchier conserve tous les attributs des ﬁchiers et des

• dossiers du volume (par exemple si le ﬁchier est verrouillé, sa date de

dernière sauvegarde, etc.). Fichier démarrage : les paramètres contenus dans ce ﬁchier sont utilisés par

• la ROM pour déterminer quel programme va démarrer l’ordinateur. Dans la

plupart des cas, il pointe vers le Système.

Sélectionnez le test Structures Volume dans la liste des tests, puis à droite sélectionnez le volume à tester. Vous pouvez sélectionner plusieurs volumes, ils

seront ajoutés à la ﬁle d’attente. Cliquez ensuite sur le bouton Tester Structure Volume.

Note : Pour tester les structures d’un volume, il faut qu’il soit démonté du bureau. Il faut donc qu’aucune application n’utilise le disque, c’est pourquoi il est impossible de

tester les structures d’un disque où Mac OS X est en train de fonctionner. Pour tester votre volume Système, démarrez avec un autre volume, une sauvegarde, l’eDrive ou

depuis le DVD de TechTool Pro5 si vous n’avez pas d’autre volume disponible.

TechTool Pro5 est capable de tester les structures d’un disque que Mac OS X refuse de monter sur le bureau. Pendant le déroulement du test, le temps écoulé

et l’état de chaque étape est aﬃché.

29 Manuel TechTool Pro 5

Si l’étape est réussie, un voyant vert est aﬃché, si une étape échoue, le voyant sera rouge. Si un problème est détecté, assurez-vous d’avoir une sauvegarde de vos ﬁchiers importants. Ensuite, ouvrez le panneau Outils de TechTool Pro5, puis utilisez l’outil Reconstruction Volume. Cet outil va essayer de réparer l’erreur détectée.

Si la réparation est impossible, alors il vous faudra eﬀacer le volume en utilisant Utilitaire de disque d’Apple.

Mémoire vidéo

Ce test est similaire au Test mémoire. La VRAM (Video RAM) est la mémoire qui contient l’image aﬃchée sur votre écran. Comme tous

les éléments critiques du circuit vidéo, la VRAM doit fonctionner correctement pour que l’aﬃchage sur l’écran soit correct. Une VRAM

défectueuse peut engendrer des pixels manquants, du bruit et même des verrouillages du Système et des gels. Les tests de mémoire vidéo de TechTool Pro

oﬀrent un large éventail de possibilité et peuvent même localiser des problèmes sur les composants qui gèrent la mémoire vidéo.

Note : Pendant les tests, l’écran peut aﬃcher des trames bizarres. C’est normal.

TechTool Pro5 teste l’écran principal de la machine. Si vous souhaitez tester un deuxième écran, il vous faut le désigner comme écran principal. Ceci peut être

fait dans les Préférences Système.

30 Manuel TechTool Pro 5

Structures Fichier

Ce test vériﬁe l’intégrité des ﬁchiers enregistrés sur vos disques durs. Tous les ﬁchiers sont passés un par un aﬁn de déterminer s’ils sont corrompus ou présentent des anomalies structurelles. Si quelque chose d’inhabituel est détecté, TechTool Pro5 aﬃchera le ﬁchier concerné dans le tableau en haut à droite de la fenêtre. Si un ﬁchier est corrompu, la seule solution est de l’eﬀacer et de le remplacer par un ﬁchier en bon état (dans une sauvegarde par exemple).

Note : Même si TechTool Pro5 signale qu’un ﬁchier est étrange, cela ne veut pas dire qu’il n’est pas “normal” pour l'application qui a créé le ﬁchier. Par exemple, les ﬁchiers

de plist doivent normalement correspondre à une certaine norme. Un développeur peut adapter le format pour son application. TechTool Pro5 va alors signaler un cas

non standard, mais cela peut être voulu par le développeur.

TechTool Pro5 vous donne des indications seulement… À vous de tester si le ﬁchier est en bon état ou non.

Mac OS X se base sur les suﬃxes des ﬁchiers pour déterminer le type du ﬁchier. Si l’extension ne correspond pas au type détecté par TechTool Pro5, le ﬁchier

sera signalé. Par exemple, pour une image au format gif, si l’extension donnée au ﬁchier est “.jpg”, ce n’est pas normal. Une erreur sera alors signalée.

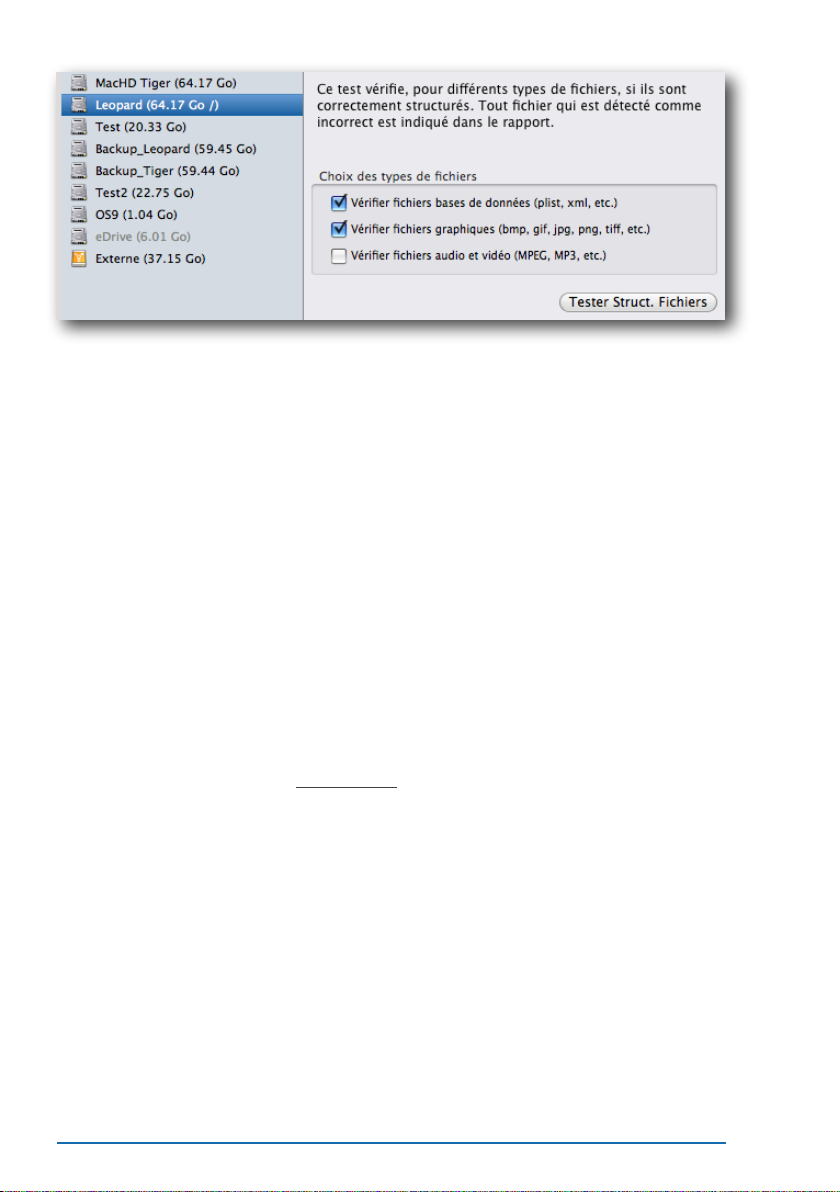

Choisissez le test Structures Fichier dans la liste des tests. Trois options sont disponibles:

Vériﬁer les bases de données : cette option permet de vériﬁer les ﬁchiers

• plist et xml par exemple, qui sont utilisés comme préférences ou comme

stockage de données. Vériﬁer les images : cette option permet de vériﬁer les ﬁchiers graphiques

• (jpg, gif, tiﬀ, etc.)

Vériﬁer les ﬁchiers vidéo et audio : cette option teste les ﬁchiers sons et les

• séquences vidéo.

Plus vous cochez d’option, plus le test sera long. Plus un ﬁchier a une taille importante, plus son test sera long.

Note : Ce test ne répare pas les ﬁchiers. Il peut vous indiquer si des ﬁchiers ont une structure illogique, mais il vous faut vériﬁer le ﬁchier avec le logiciel qui a servi à le

créer.

Une fois les volumes et les options sélectionnées, cliquez sur le bouton Tester

Struct. Fichier.

31 Manuel TechTool Pro 5

Pendant les tests, sur la gauche, TechTool Pro5 aﬃche les informations suivantes :

Le nom du volume analysé

• Le nombre total de ﬁchiers à tester

• Le nombre de ﬁchiers déjà testés

• Le nombre de problèmes détectés

•

TechTool Pro5 analyse les ﬁchiers au format suivants :

PLIST, XML

• BMP, GIF, PNG, JPEG, TIFF

• MPEG, MP3

• TXT

•

D’autres types de ﬁchiers seront ajoutés dans les prochaines versions. Lors de l’analyse, une vignette du ﬁchier est aﬃchée au cœur de l’image du

disque dur. Le chemin d’accès du ﬁchier est également aﬃché. Sur la droite, vous trouverez un tableau contenant les diﬀérents ﬁchiers détectés comme “étranges”. Vous pouvez survoler la liste pour voir le chemin d’accès (pour trouver le ﬁchier). Le bouton Voir Fichier permet de montrer le ﬁchier dans le Finder.

32 Manuel TechTool Pro 5

Outils

33 Manuel TechTool Pro 5

L’écran précédent contenait les tests des composants et des données. Cet écran présente divers outils de TechTool Pro5 qui sont orientés vers la réparation ou l’optimisation des données. Les diﬀérents outils sont les suivants :

eDrive : crée ou supprime la partition eDrive.

• Reconstruction Volume : Optimise et répare les structures d’un volume.

• Optimisation Fichiers : Défragmente les ﬁchiers sur un volume.

• Optimisation Volume : Défragmente l’espace disque d’un volume.

• Récupération Données : Extrait les données d’un disque endommagé ou

• d’une corbeille vidée par erreur.

Eﬀacement de Données : Eﬀace de manière sécurisée un disque dur.

• Journalisation Volume : Active ou désactive la journalisation d’un volume.

• Autorisations Disque : Répare les autorisations de Mac OS X sur tous les

• volumes contenant un Système.

Vidéo : Permet le calibrage de votre moniteur et de votre iSight.

• Audio : Manipule le signal audio pour tester le son.

•

Sélectionnez un outil dans la liste pour voir les réglages disponibles. Contrairement aux tests, les outils ne peuvent pas être lancés simultanément et

ajoutés à la ﬁle d’attente.

eDrive

Utilisez l’eDrive de TechTool Pro5 pur créer une partition de démarrage de secours. Cette partition doit être créée sur un de vos

disques. La création de l’eDrive ne supprime pas les données présentes sur le disque. L’eDrive contient une copie de TechTool Pro5, ainsi que

Safari et Utilitaire de disque. Si vous rencontrez des problèmes avec votre disque de démarrage, vous pouvez démarrer sur l’eDrive aﬁn de tester et réparer votre

disque principal. Si vous avez un eDrive, vous n’avez pas besoin du DVD.

Note : Avant de créer un eDrive sur un disque, il faut impérativement faire une sauvegarde et lancer le test Structures Volume. De plus, si cela n’a pas été fait depuis

3 mois, il est fortement conseillé de faire un test de Surface. Il faut également

désactiver FileVault, ou créez un compte administrateur qui n’utilise pas FileVault.

34 Manuel TechTool Pro 5

Sélectionnez l’outil eDrive dans la liste des outils. La fenêtre de conﬁguration sera aﬃchée ::

Dans le menu de gauche, sélectionnez le disque sur lequel vous voulez créer l’eDrive. Dans le menu de droite, choisissez le disque qui contient un Système et

qui sert de référence pour créer le Système sur l’eDrive. La taille des volumes ainsi que l’espace libre seront aﬃchés.

Note : l’eDrive occupe 12 Go d’espace sur un volume (peut changer dans des versions futures). Il faut donc que l’espace libre sur le volume sur lequel vous souhaitez

créer l’eDrive soit supérieur à 10% de la taille du volume plus 12 Go (taille de l’eDrive). Un eDrive ne peut pas être créé sur un volume RAID.

Lorsque vous validez la création de l’eDrive, plusieurs étapes seront aﬃchées :

Partition : Le disque de destination est vériﬁé et la partition eDrive crée.

• Applications : TechTool Pro5 copie les applications sur l’eDrive.

• Utilisateurs : Le dossier Utilisateurs du Système de référence est copié dans

• l’eDrive.

Bibliothèque et Système : Les ﬁchiers du Système sont copiés.

• Imprimantes : le dossier des Imprimantes est copié sur l’eDrive.

•

Note : Pour créer un eDrive sur le disque qui contient le Système, vous devez démarrer depuis un autre disque pour rendre le Système inactif. Démarrez depuis

une sauvegarde, ou depuis le DVD de TechTool Pro5. Vous pouvez créer l’eDrive sur un disque externe, en lançant TechTool Pro5 depuis le dossier Applications.

35 Manuel TechTool Pro 5

La création de l’eDrive prend entre trente et 60 minutes. Cela dépend de l’état du disque et de sa vitesse. Si le disque est fragmenté, TechTool Pro5 doit commencer par créer suﬃsamment d’espace libre contigu pour créer l’eDrive. C’est pour cela qu’il est recommandé de bien tester et d’optimiser le disque avant de créer un eDrive.

Vous ne pouvez créer qu’un seul eDrive sur une même machine. Pour supprimer l’eDrive, sélectionnez l’outil eDrive, puis cliquez sur le bouton Supprimer

eDrive.

Utilisez le bouton Démarrer sur eDrive pour démarrer votre machine avec l’eDrive. Vous pouvez également maintenir la touche Option au démarrage

pour démarrer sur l’eDrive. Lorsque vous utilisez votre Système habituel, l’eDrive n’est pas aﬃché sur le

bureau, car TechTool Pro5 démonte la partition au démarrage de la machine. L’eDrive est ainsi protégé. Il est fortement conseillé de ne pas modiﬁer le

contenu de l’eDrive, sinon vous risquez de le rendre non démarrable.

Note : L’eDrive n’est pas une sauvegarde ! Il contient un Système minimum, il ne doit pas être utilisé pour un usage “normal”. Toutes les autres applications qui ne

sont pas par défaut placées dans l’eDrive ne sont pas susceptibles de fonctionner.

Reconstruction Volume

Un disque contient plusieurs ﬁchiers invisibles qui constituent la Structure du volume. Des ﬁchiers décrivent la façon dont sont

positionnées les données sur le disque dur. Le test Reconstruction

Volume analyse et répare ces ﬁchiers. Ce test permet également d’optimiser la

structure du volume aﬁn d’en améliorer l’accès et de limiter les risques de corruption de données.

Reconstruction Volume ne modiﬁe pas en direct le disque. TechTool Pro5

analyse les données présentes et optimisez la structure en mémoire. Avant de remplacer, TechTool Pro5 vous demandera votre autorisation. Si un problème a

été détecté avec le test Structures Volume, alors cet outil va également essayer de calculer une réparation.

Note : Avant d’utiliser cet outil, assurez-vous d’avoir une sauvegarde de vos données ! Pour exécuter ce test, TechTool Pro5 doit démonter le volume, il faut donc

qu’il soit inutilisé. Démarrez sur un autre disque pour réparer votre volume Système.

Si un disque est gravement endommagé, utilisez la récupération de données avant d’essayer de le réparer.

36 Manuel TechTool Pro 5

Vous pouvez interrompre le test sans danger en cliquant sur le bouton en forme de croix. La structure sera laissée dans l’état où elle était avant le lancement du test.

Lorsque TechTool Pro5 a terminé le calcul de la nouvelle structure, une fenêtre de Comparaison sera aﬃchée.

Cette fenêtre aﬃche des valeurs qui vous permettent de comparer la structure actuelle et la structure calculée par TechTool Pro5. Assurez-vous qu’aucune

valeur en rouge ne soit aﬃchée. Si c’est le cas il est possible que la réparation soit dangereuse pour vos données, le résultat peut produire une perte de

données. Si les valeurs vous semblent cohérentes, cliquez sur le bouton Remplacer.

37 Manuel TechTool Pro 5

Optimisation Fichiers

Ce test permet la défragmentation des ﬁchiers. Lorsque Mac OS X écrit des données sur le disque, il peut avoir à scinder un ﬁchier en plusieurs morceaux. On dit alors qu’il est fragmenté. Ce test permet de regrouper les données d’un même ﬁchier sur des blocs successifs du disque dur. La fragmentation n’empêche pas votre machine de fonctionner,

mais la lecture et l’écriture des données est moins rapide. Par conséquence, l’utilisation globale de la machine ralentit.

Pour optimiser les ﬁchiers, sélectionnez l’outil Optimisation Fichiers dans la liste des outils, puis sélectionnez un volume à droite. Deux boutons sont

disponibles, Prévisu Optimisation qui permet d’aﬃcher un aperçu de l’état des ﬁchiers, sans modiﬁer le volume. Le bouton Lancer Optimisation Fichiers

permet de réellement défragmenter les ﬁchiers.

La prévisualisation aﬃche le nom des ﬁchiers fragmentés et leurs tailles. Vous pouvez cliquer dessus pour connaître l’emplacement du ﬁchier. Vous pouvez

cliquer sur Lancer Optimisation Fichiers pour défragmenter les ﬁchiers.

Note : Avant d’optimiser, il vous faut avoir fait au minimum le test de Structure Volume. N’optimisez pas si vous n’avez pas de sauvegarde !

La défragmentation peut être assez longue à cause de la quantité importante de données à déplacer. Vous pouvez lancer l’optimisation le soir et laisser TechTool

Pro5 travailler toute la nuit.

Note : Ne forcez pas TechTool Pro5 à quitter ou n’éteignez pas votre machine pendant l’optimisation ! Cliquez sur la croix pour stopper l’outil et patientez.

38 Manuel TechTool Pro 5

Optimisation Volume

Ce test permet la défragmentation du disque. Après avoir fait l’Optimisation Fichiers, les ﬁchiers sont continus, mais il est possible qu’ils ne soient pas “posés” les uns à la suite des autres, ce qui crée des “trous” vides. Aﬁn d’améliorer l’accès au disque, il est plus performant de “coller” les ﬁchiers les uns aux autres au début du disque dur.

Lorsque l’outil est sélectionné, vous pouvez utiliser le bouton

PrévisuOptimisation qui aﬃchera un graphique représentant l’état du disque.

Sur la gauche du graphique, vous trouverez un récapitulatif des données importantes.

Utilisé : Taille des données qui sont stockées sur le disque.

• Espace libre : Espace non utilisé sur le disque, disponible pour stocker les

• données.

Plus grand espace libre : C’est la taille du plus grand ensemble de blocs libre

• contigu sur le disque. Si le Système ou l’utilisateur veut écrire un ﬁchier plus

important (ici un ﬁchier plus gros que 780 Mo, alors il sera fragmenté). Blocs libres contigus : Nombre de blocs non occupés et contigus.

• Fragmentation espace libre : Moins l’espace libre contigu est fragmenté,

• moins le besoin de fragmenter les nouveaux ﬁchiers sur le disque sera

important.

Le graphique sur la droite représente l’état du disque. À gauche, le début du disque, à droite la ﬁn du disque. Le vert représente l’espace libre, le rouge

l’espace occupé. La taille des barres du graphique indique la quantité de données stockées pour un emplacement. Sur l’image ci-dessus, on peut voir un

disque très fragmenté avec peu d’espace libre.

39 Manuel TechTool Pro 5

Une fois l’optimisation terminée, nous obtenons un graphique comme celui-ci :

Note : Avant d’utiliser cet outil, assurez-vous d’avoir une sauvegarde de vos données ! Pour exécuter ce test, TechTool Pro5 doit démonter le volume, il faut donc

qu’il soit inutilisé. Démarrez sur un autre disque pour réparer votre volume Système.

Avant de faire ce test, il est fortement recommandé de faire le test de surface, le test Structures Volumes puis Optimisation Fichiers.

L’optimisation peut être très longue. Vous pouvez la lancer pendant la nuit par exemple. Vous pouvez interrompre l’optimisation en cliquant sur le bouton en

forme de croix.

Note : Ne forcez pas TechTool Pro5 à quitter ou n’éteignez pas votre machine pendant l’optimisation ! Cliquez sur la croix pour stopper l’outil et patientez.

Récupération Données

Outil de la dernière chance… Si vous n’avez pas de sauvegarde de vos données et que votre disque tombe en panne, vous pouvez

essayer d’en extraire les données avec cet outil. La qualité de la récupération va dépendre de l’état du disque et de ce qui a été fait sur le disque.

Si, par exemple, le disque est mécaniquement endommagé, la récupération peut être partielle, voire impossible. De bonnes sauvegardes à jour sont

préférables !

N’utilisez pas cet outil pour récupérer des éléments du Système. Il faut se limiter à vos données personnelles, les données Systèmes seront inexploitables. Les

options présentées lorsque l’outil Récupération Données est sélectionné dans la liste sont liées à TechTool Protection.

40 Manuel TechTool Pro 5

Trois onglets sont disponibles :

Protection : Récupère les ﬁchiers ou dossiers sauvegardés grâce à TechTool

• Protection (si activée).

Disques : Récupère les ﬁchiers ou dossier sur un disque avec un catalogue

• endommagé.

Corbeille : Récupère les ﬁchiers supprimés s’ils n’ont pas été surchargés par

• d’autres données.

Protection

Cet onglet sera inutile si la Protection n’a pas été activée dans les Préférences Système, panneau TechTool Protection. Sur la gauche sera aﬃchée la liste des

diﬀérentes sauvegardes des répertoires créées par TechTool Protection. Dans la majorité des cas, vous sélectionnerez le ﬁchier de protection le plus récent.

TechTool Protection supprime les ﬁchiers de protection au fur et à mesure automatiquement.

Si le disque est très endommagé, il est possible que TechTool Pro5 n’arrive pas à trouver le ﬁchier de protection. Dans ce cas, utilisez l’onglet Disque et faites

analyser tous le disque.

41 Manuel TechTool Pro 5

Lorsque vous avez sélectionné le ﬁchier de protection à utiliser, vous devez saisir au minimum quelques lettres du nom du ﬁchier ou du dossier que vous souhaitez récupérer. Vous pouvez aﬃner en utilisant un des choix suivant :

Contient : Recherche les ﬁchiers/dossiers dont le nom contient la chaîne de

• caractère spéciﬁée.

Commence par : Recherche les ﬁchiers/dossiers dont le nom commence par

• la chaîne de caractère spéciﬁée.

Mots entiers : Recherche les ﬁchiers/dossiers dont le nom contient

• exactement la chaîne de caractère spéciﬁée.

Termine par : Recherche les ﬁchiers/dossiers dont le nom se termine par la

• chaîne de caractère spéciﬁée.

Note : lorsque vous utilisez l’option Mots Entiers, vous devez saisir l'extension du ﬁchier s’il y en a une (.txt, .rtf etc.).

Cliquez sur le bouton Rechercher Fichiers pour débuter la recherche. Lorsque la recherche est terminée, la fenêtre de récupération de données va apparaître.

Les éléments en noirs sont des éléments qui peuvent encore être copiés en utilisant le Finder. Les éléments en rouge sont des éléments qui ont été

supprimés. Sélectionnez les éléments qui vous intéressent, puis cliquez soit sur le bouton Aﬃcher soit Restaurer. Enregistrez l’élément dans un endroit sûr.

Note : Les ﬁchiers de protection représentent l’état du disque à un moment donné. Plus le disque a été modiﬁé entre la protection et la récupération, plus la qualité de la

récupération sera mauvaise. Après une récupération, vous devez vous assurer que les ﬁchiers ne sont pas corrompus.

42 Manuel TechTool Pro 5

Disques

Utilisez cet onglet pour scruter tout un disque, si vous n’avez pas activé la Protection ou si le disque est trop abîmé et que les ﬁchiers de Protections ne

sont pas trouvés par TechTool Pro5. La récupération sera plus longue, et les partitions ne sont pas détectées.

Sélectionnez le disque sur la gauche, puis saisissez le texte à chercher à droite, ainsi que les options de recherche (voir plus haut).

Lorsque la recherche est terminée, la fenêtre de récupération de données apparaît. La signiﬁcation des couleurs et son fonctionnement sont les même que

dans l’onglet Protection.

Corbeille

Un seul bouton est disponible. Il permet d’aﬃcher l’historique de la corbeille. Cliquez sur ce bouton pour voir la fenêtre de récupération et procédez comme

dans les deux onglets précédents.

Note : TechTool Pro5 ne stocke pas les ﬁchiers placés dans la corbeille. Il conserve uniquement en mémoire les références où étaient placés les ﬁchiers sur le disque. Si

le Système a écrit des données au même endroit, le ﬁchier récupéré sera

43 Manuel TechTool Pro 5

inexploitable. Si vous souhaitez avoir un vrai cache corbeille aﬁn de garder une copie des ﬁchiers jetés, utilisez TrashMagic (http://www.tri-edre.fr).

Eﬀacement de Données

Vous vendez votre machine ? Vous ne voulez pas que votre acheteur puisse accéder à vos données ? Utilisez cet outil pour eﬀacer de manière sécurisée les données.

Ce test vous permet de choisir le type d’eﬀacement, et le nombre de passes. Plus le nombre de passes est élevé, plus l’eﬀacement sera long. Il sera également plus

sûr. Vous pouvez également eﬀectuer l’eﬀacement d’un ﬁchier spéciﬁque uniquement, ou eﬀacer l’espace libre sur un disque.

Trames

Vous avez le choix entre plusieurs trames d’eﬀacement :

Binaire 0000 : Place des zéros sur les données.

• Binaire 1010 : Alterne les uns et les zéros à la place des données.

• Binaire 1111 : Place des uns sur les données.

• Caractères ASCII aléatoire : Des caractères au hasard sont écrits à la place

• des données.

Niveau d’écrasement

Vous pouvez choisir le nombre de passes eﬀectuées avec la trame choisie précédemment. Plus le nombre de passes est élevé, plus la qualité d’eﬀacement

est élevée. L’écrasement avec 35 passes est également connu sous le nom de Méthode de Gutmann.

Bouton Choix élément à eﬀacer

Cliquez sur ce bouton pour choisir l’élément à eﬀacer. Cela peut être un ﬁchier, un dossier ou encore un volume entier. Lorsque vous avez sélectionné un item,

son chemin complet est aﬃché. Cela vous permet de vériﬁer que vous n‘avez pas fait une erreur avant de supprimer l'élément de façon déﬁnitive.

Bouton eﬀacer sélection

Cliquez sur ce bouton pour conﬁrmer la suppression de l’élément sélectionné à l’étape précédente.

Bouton Eﬀacer volume

Cliquez sur ce bouton pour détruire le contenu d’un volume entier.

44 Manuel TechTool Pro 5

Bouton eﬀacer espace libre

Cliquez sur ce bouton pour supprimer les données qui sont sur l’espace non occupé du disque dur. Cette fonction permet de supprimer déﬁnitivement toute trace d’anciens ﬁchiers, sans toucher au contenu existant du volume.

Note : Si vous utilisez une des options ci-dessus, la récupération des données sera impossible. Soyez donc prudent...

Journalisation Volume

La journalisation est une fonction du Système de ﬁchier HFS+ qui permet d’augmenter la ﬁabilité du Système de ﬁchier. La

journalisation est supportée à partir de Mac OS 10.2.2. Pour toute modiﬁcation, le disque enregistre un journal de son activité. Si la machine doit

s’arrêter de manière inattendue (coupure de courant, gel du Système etc.), le disque et le Système peuvent utiliser le journal pour remettre le disque dans un

état utilisable. Il est donc fortement recommandé d’activer la journalisation. Cependant, la création de ce journal diminue légèrement les performances en

lecteur et écriture. Si vous avez besoin d’un maximum de performances, par exemple pour un disque dur sur lequel vous feriez de l’acquisition vidéo, vous

pouvez désactiver la journalisation. Cela n’a pas d’inﬂuence sur le contenu du disque, c’est-à-dire que vous n’avez pas besoin d’eﬀacer le volume pour activer

ou désactiver la journalisation.

Autorisations Disque

Le Système Mac OS X est un Système UNIX. Ces Systèmes utilisent des permissions (possesseur, groupes…) pour chaque ﬁchier et

dossiers du disque dur. Les permissions ou autorisations peuvent se corrompre avec le temps, à cause de mises à jour défectueuses, de crash de

logiciels etc. En général cala provoque des problèmes mineurs, mais des gros problèmes peuvent empêcher le démarrage de machine par exemple.

Utilisez cet outil pour demander à TechTool Pro5 de vériﬁer et réparer les autorisations sur vos disques Systèmes. Ce test ne peut pas être utilisé sur les

disques qui ne contiennent pas un Système installé.

Vidéo

Ce test permet de calibrer et de détecter des problèmes sur votre écran. Vous pouvez aﬃcher un fond uni, avec ou sans animation.

Pour revenir à votre écran habituel, cliquez une fois avec la souris.

45 Manuel TechTool Pro 5

L’onglet iSight vous permet de tester l’iSight intégrée sur certains modèles de Macintosh. Si vous utilisez des iSight externes, TechTool Pro5 peut aﬃcher jusqu’à quatre caméras simultanément.

Audio

Mac OS X fournit un standard professionnel de résolution audio — 24-bit, 96kHz. Core Audio calcule tout signal audio en ﬂottant 32-bit. Ceci permet à votre Mac de traiter les résolutions 24/96 et celles

supérieures qui pourront se standardiser dans le futur. Core Audio intègre aussi des convertisseurs d’échantillonnage optimisés pour que les programmes qui

n’utilisent pas ce format haute résolution puissent fournir des données non tronquées à Mac OSX.

Mac OS X fournit la meilleure performance audio des ordinateurs de bureau. La mesure la plus fondamentale des performances audio est la latence de transfert.

C’est le temps mis par le signal audio pour entrer dans votre Mac, se propager jusqu’à votre application et ressortir sur votre système de monitoring (haut-

parleurs). Historiquement, Mac OS oﬀrait une excellente latence d’environ 10ms. Le Core Audio HAL (Hardware Abstraction Layer) fournit un temps de latence

encore plus bas entre applications et Entrées/Sorties. M-Audio indique des latences aussi basses que 40 échantillons sous Mac OS X pour ses interfaces

audio. Cela représente une latence de 1ms — ceci étant de plus obtenu dans un environnement multicanaux.

L’outil Audio de TechTool Pro5 vous permet de tester la sortie et l’entrée de votre Macintosh. Utilisez les diﬀérents réglages aﬁn de tester votre matériel.

46 Manuel TechTool Pro 5

Rapports

47 Manuel TechTool Pro 5

Dès que vous faites des tests avec TechTool Pro5, les résultats sont enregistrés dans la fenêtre des rapports. Ceci vous permet de garder un historique des actions eﬀectuées.

Lorsque vous contactez le support technique, n’hésitez pas joindre les rapports en pièce jointe aﬁn de faciliter le traitement. En cas de problème, les rapports contiennent des conseils pour vous guider vers la solution la mieux appropriée.

Vous pouvez trier les diﬀérents rapports, mais aussi exécuter des recherches.

Voici la fenêtre des rapports :

Sélectionnez un test à gauche dans la liste, le détail sera aﬃché sur la droite. En haut, un menu déroulant vous permet de choisir quelle machine aﬃcher. Si vous utilisez un disque externe de maintenance, et que vous faites des tests sur plusieurs machines, vous pouvez alors n’aﬃcher que les tests concernant une machine spéciﬁque.

48 Manuel TechTool Pro 5

Vous pouvez utiliser le menu déroulant au-dessus de la liste pour n’aﬃcher que

les tests échoués, aﬁn de limiter l’aﬃchage.

Note : Vous pouvez aﬃcher le détail de plusieurs tests simultanément, en sélectionnant plusieurs items dans la liste. Pour cela, maintenez la touche Majuscule

ou la touche Commande puis cliquez sur plusieurs lignes dans la liste.

49 Manuel TechTool Pro 5

TechTool

Protection

50 Manuel TechTool Pro 5

TechTool Pro5 permet de programmer des tests automatiques qui vériﬁent et protègent votre machine à intervalle régulier et en arrière plan. Ces tests sont contrôlés par le panneau TechTool Protection dans les Préférences Système.

Vous pouvez programmer TechTool Protection pour surveiller l’espace libre disponible sur les disques, l’historique corbeille, la sauvegarde des répertoires, l’état SMART des disques. TechTool Protection aﬃche un message d’alerte en cas de problème détecté. Vous pouvez également lui demander d’envoyer un e-mail

automatiquement. Ceci vous permet de surveiller à distance votre machine.

Le bouton en haut à gauche permet d’activer ou de stopper la totalité des fonctions de TechTool Protection. Sur la droite, vous pouvez cocher la case

“Aﬃcher l'icône”, qui permet l’aﬃchage du menu de TechTool Protection à

gauche de l’heure dans la barre des menus du Finder.

Occupation Volume

Il est très important sous Mac OS X de ne jamais remplir totalement un volume, surtout un volume avec un Système en fonctionnement. L’espace libre ne devrait

pas descendre en dessous de 15% (le disque est plein à 85%). TechTool Protection vous permet de surveiller l’espace libre sur les volumes de votre

choix. Si le seuil réglé est dépassé, TechTool Protection aﬃchera un message pour vous prévenir.

51 Manuel TechTool Pro 5

Dans cet onglet vous pouvez également régler l’historique corbeille. TechTool Protection conservera pendant le nombre de jours spéciﬁé une référence vers les blocs du disque où étaient posés les ﬁchiers que vous glissez à la corbeille. Ainsi, vous pouvez utiliser l’outil Récupération Données pour extraire les données du disque en cas d’eﬀacement accidentel.

Vous pouvez activer ou désactiver cette protection en choisissant On ou Oﬀ en haut à gauche.

Note : Si vous utilisez la fonction “Vider la corbeille en mode sécurisé” du Finder, TechTool Pro5 ne pourra pas récupérer les données.

Sauvegarde Répertoire

Cette protection permet de sauvegarde le catalogue des volumes (la carte des ﬁchiers et des dossiers). Grâce à cette carte, TechTool Pro5 sait où étaient posés

les ﬁchiers au moment de la sauvegarde du répertoire. Si votre disque ne monte plus sur le bureau, vous pouvez utiliser l’outil Récupération Données et

demander à TechTool Pro5 d’utiliser la carte précédente du volume. Bien que le catalogue aura sûrement été modiﬁé entre-temps, vous allez pouvoir récupérer

une grande partie des ﬁchiers. Vous pouvez choisir dans la liste à gauche quels disques surveiller et sur la droite vous pouvez régler l'intervalle entre deux

sauvegardes du catalogue.

52 Manuel TechTool Pro 5

Note : La Sauvegarde Répertoire n’est pas une sauvegarde de vos données ! Seul le catalogue est enregistré et permet une meilleure récupération en cas de crash du disque. Faites vos sauvegardes régulièrement.

Vous pouvez activer ou désactiver cette protection en choisissant On ou Oﬀ en haut à gauche.

Note : Veillez à ce que vous disques n’utilisent pas un nom de volume identique.

Test SMART

TechTool Protection peut automatiquement surveiller l’état SMART des disques. Un message sera aﬃché en cas d’échec. Lancez alors TechTool Pro5 pour tester

de manière approfondie. Vous pouvez activer ou désactiver cette protection en choisissant On ou Oﬀ en

haut à gauche. Sur la droite réglez l'intervalle de temps à utiliser. Le tests SMART est rapide et non pénalisant pour les performances de votre machine il peut être

fait très régulièrement, toutes les heures ou deux heures. Lorsqu’un disque est sélectionné, les informations concernant son type de

connexion, le résultat du test et les volumes présents sur le disque sont aﬃchés sur la droite.

53 Manuel TechTool Pro 5

Alertes e-mail

TechTool Protection peut vous envoyer un e-mail si un des tests de la Protection échoue.

En haut de l’écran cochez les cases pour le test qui vous intéresse. Vous pouvez recevoir des e-mails, soit si l’occupation volume est dépassée, soir si le test

SMART échoue, soit pour les deux simultanément. Les autres paramètres sont identiques à la conﬁguration de votre messagerie

électronique. Consultez l’aide de Mail ou contactez votre administrateur de réseau.

Si une erreur est détectée, un e-mail vous sera envoyé avec le Sujet que vous avez entré. Le message contiendra les informations suivantes :

La date et l’heure de l’alerte.

• Le nom de l’ordinateur.

• L’IP de l’ordinateur.

• La version de Mac OS X installée.

• Le type d’erreur et le nom du volume ou du disque concerné.

•

54 Manuel TechTool Pro 5

Questions Fréquentes

55 Manuel TechTool Pro 5

Comment démarrer sur le DVD de TechTool Pro5 ?

Si votre machine démarre correctement :

Insérez le DVD de TechTool Pro5 et attendez qu’il monte sur le bureau.

• Redémarrez la machine, puis au bruit de démarrage appuyez et maintenez

• la touche C sur le clavier

Vous pouvez lâcher la touche lorsque la roue de chargement de Mac OS X

• apparaît.

Si votre machine ne démarre plus :

Au bruit de démarrage de la machine, appuyez et maintenez la touche

• Option.

Attendez l’aﬃchage, puis insérez le DVD dans le lecteur.

• Patientez quelques secondes, puis sélectionnez le DVD. Sur les machines

• PowerPC (G4 et G5), il vous faudra peut-être cliquer sur le bouton avec une

ﬂèche courbe pour rafraîchir l’aﬃchage.

Pourquoi TechTool Pro5 ne peut pas tester mon volume de démarrage ?

Si un volume est utilisé par une application (le Système est une application), alors TechTool Pro5 ne peut pas prendre le risque de modiﬁer le disque en

même temps qu’une autre application. Il faut donc rendre le disque “inactif”. Pour cela, démarrez sur l’eDrive, sur un disque de sauvegarde ou bien en dernier

recours sur le DVD de TechTool Pro5.

TechTool Pro5 peut-il tester un volume UFS ?

Non, TechTool Pro5 ne peut tester que les volumes HFS et HFS+.

TechTool Pro5 peut-il tester un volume réseau ?

Non, il vous faut que les disques soient reliés à la machine où TechTool Pro5 est en fonctionnement.

Comment eﬀacer/initialiser un disque avec MacOSX ?

Cette opération se fait avec le logiciel Utilitaire de disque fourni par Apple. Il est installé dans le dossier Utilitaires dans le dossier Applications.

Pour enlever des mauvais blocs, il vous faudra utiliser l’option “Mettre à zéro toutes les données”, consultez l’aide d’Utilitaire de disque pour en savoir plus.

56 Manuel TechTool Pro 5

Astuces et Informations

57 Manuel TechTool Pro 5

Les chapitres suivants sont réservés aux utilisateurs les plus expert !

Les versions de Mac OS X

Mac OS X 10.0 : Cheetah (24 Mars 2001).

• Mac OS X 10.1 : Puma (25 Septembre 2001).

• Mac OS X 10.2 : Jaguar (23 Août 2002).

• Mac OS X 10.3 : Panther (24 Octobre 2003).

• Mac OS X 10.4 : Tiger (29 Avril 2005).

• Mac OS X 10.5 : Leopard (26 Octobre 2007).

• Mac OS X 10.6 : Snow Leopard (Annoncé le 9 Juin 2008).

•

Les raccourcis au démarrage

Commande+Option+P+R : Zapper la PRAM.

• Option : Choisir un volume de démarrage.

• Commande+S : Démarrage en mode Single User.

• Commande+V : Démarrage en mode Verbose.

• Majuscule : Désactive les extensions noyau.

• Majuscule à l’ouverture de session : Empêche l’ouverture automatique des

• applications.

Consultez la documentation correspondante.

Commandes Open Firmware utiles (Mac PowerPC)

reset-nvram

• set-defaults

• reset-all

• eject cd

• dir hd:\

• dir hd:\<chemin>

• mac-boot

•

Consultez la documentation correspondante.

Commandes Unix (Terminal)

Activer la journalisation

sudo diskutil enableJournal /

Désactiver la journalisation

sudo diskutil disableJournal /

58 Manuel TechTool Pro 5

Système de Fichier du Macintosh

59 Manuel TechTool Pro 5

Votre ordinateur Macintosh nécessite l’accès à un très grand nombre d’informations pour fonctionner. En particulier, il doit être capable d’accéder aux ﬁchiers du Système, aux applications et aux documents. Ces données peuvent être stockées sur des supports variés: disques, CD, cartes mémoire, etc. Aﬁn d’avoir une interface cohérente pour tous ces supports, le système de gestion des ﬁchiers du Mac (Macintosh File Systems) a été développé. Pour comprendre et apprécier pleinement comment votre Macintosh travaille et ce qui peut mal fonctionner, il peut être utile d’avoir une certaine connaissance de ce système de

gestion des ﬁchiers. Bien entendu, c’est un sujet complexe et technique, mais un survol général peut faire de vous un utilisateur de Mac mieux informé. En

particulier, l’importance de la maintenance préventive et des sauvegardes devrait vous devenir évidente. Et vous comprendrez mieux ce qui se passe

quand des problèmes surgissent. Les deux systèmes les plus communs sont le HFS Standard (Hierarchical File

System Standard ou HFS) et le HFS Étendu (Hierarchical File System Extended, HFS Plus ou HFS+). Le système original HFS a été développé alors que l’on

utilisait des disquettes 400K. À ce moment-là, un disque dur de 20Mo était considéré comme un énorme périphérique de stockage. Le format HFS Étendu a

ensuite été développé pour rendre le stockage sur les gros disques plus eﬃcace. C’est maintenant le format le plus commun, et celui sur lequel nous nous

concentrerons ici. Cependant, avant d’entrer dans le HFS Étendu, nous devons introduire un certain nombre de concepts de base.

Pour que les ordinateurs puissent gérer des périphériques diﬀérents, un certain nombre d’abstractions ont été développées. Peut-être le plus basique est le bit.

Un bit est la plus petite unité d’information accessible par un ordinateur, et peut être représenté par un 0 ou un 1. Il peut être stocké de diﬀérentes façons sur les

disques. Par exemple, sur un disque dur, un bit est stocké sous forme de trace magnétique, alors que c’est un trou sur un CD-ROM. Dans les circuits de

l’ordinateur, un bit est une impulsion électrique. Les octets et les mots sont des morceaux d’information plus larges. Un octet est un ensemble de 8 bits, et un

mot regroupe deux octets. Toutes les informations dans un ordinateur sont codées en bits, octets et mots.

60 Manuel TechTool Pro 5

Le périphérique de stockage de données a été abstrait en un périphérique logique appelé volume. L’ordinateur reconnaît un volume comme un périphérique. Ce peut être une disquette, une partition sur un disque dur, un CD-ROM, etc. Notez qu’un périphérique physique, comme un disque dur, peut avoir été partitionné et donc est vu comme plusieurs volumes par le système de

ﬁchiers. Les données sont stockées sur des volumes sous forme de ﬁchiers. Un ﬁchier est tout simplement une collection de bits nommée. Il peut contenir des

représentations de données utilisateurs, de données système, de programmes ou même des structures gardant la trace de l’emplacement où sont stockés

d’autres ﬁchiers. Les ﬁchiers du Macintosh sont couramment découpés en deux parties, appelées données et ressources.

HFS et HFS Étendu sont des spéciﬁcations décrivant comment les données et les informations nécessaires à retrouver ces données sont stockées sur les volumes.

Les volumes sont découpés en blocs logiques de 512 octets appelés secteurs. Le secteur est une abstraction du “secteur” d’un plateau de disque. Un plateau

typique de disque dur est découpé en secteurs de 512 octets. Les secteurs sont numérotés, de 0 pour le premier secteur jusqu’à la valeur du dernier secteur du

volume. L’espace d’un volume est alloué par groupes de blocs consécutifs appelés blocs d’allocation. La taille du bloc d’allocation est déﬁnie lorsque le

volume est initialisé. La taille la plus commune pour le bloc d’allocation est de 4 K (8 secteurs). il peut y avoir au plus 2^32 blocs d’allocation sur un volume. Le

système de ﬁchiers octroie pour chaque ﬁchier des blocs d’allocation par groupe de taille ﬁxe (appelé un «clump»). Un ﬁchier occupe au moins un «clump» (en

général plusieurs) et un «clump» ne peut contenir qu’un seul ﬁchier. Plus la taille du clump est grande, moins il y a de fragmentation, mais plus il y a de place

perdue à la ﬁn de chaque ﬁchier. Enﬁn, une série de blocs d’allocation contigus qui stockent un ﬁchier sur un volume est appelée une étendue du ﬁchier.

Le premier bloc d’un disque physique contient la carte de description du gestionnaire de disque. Il contient les informations sur le nombre et la position

des gestionnaires sur le disque. Sur le second bloc commence la carte de partition du disque. Il spéciﬁe le début, la longueur et le type de chaque

partition (volume). Le type de partition peut être HFS+, AU/X, MS-DOS, etc. La carte de partition est elle-même une partition et contient une entrée pour elle-

même. Le gestionnaire du disque (si présent) est typiquement positionné après la carte de partition. Enﬁn, les partitions elles-mêmes remplissent l’espace

restant du disque. Plusieurs structures de données coopèrent pour garder trace des données sur

les volumes HFS Étendus. Ces structures incluent :

En-tête Volume

• Fichier Catalogue

•

61 Manuel TechTool Pro 5

Fichier Étendues

• Fichier Attributs

• Fichier Allocation

•

Fichier de Démarrage

Ces structures seront décrites en détail ci-dessous. Chaque structure consiste en un ou plusieurs blocs d’allocation.

En-tête Volume

L’En-tête Volume HFS Étendu contient des informations critiques sur l’ensemble du volume. Elles correspondent au Master Directory Block (MDB) d’un volume

HFS. Voici une liste partielle des informations contenues dans l’En-tête:

emplacement et taille des autres composants de la structure du volume

• nombre total de données et de ﬁchier sur le volume

• taille des blocs d’allocation en octets

• nombre total de blocs d’allocation sur le volume

• prochain bloc d’allocation libre

• taille de clump par défaut pour les zones de données et de ressources

• prochain identiﬁcateur de catalogue non utilisé (catalog ID)

• date et heure de création et de dernière modiﬁcation du volume

• langage à utiliser pour aﬃcher les noms des ﬁchiers et des dossiers

• indication si le volume est protégé en écriture

•

L’En-tête Volume est toujours positionné sur le second secteur du volume. Notez que ce n’est pas nécessairement le second secteur physique du disque physique.

Comme les données de l’En-tête Volume sont très importantes, une copie est conservée dans l’avant-dernier secteur du volume. Il est appelé l’En-tête

Alternatif du Volume. C’est un des rares morceaux de données sur un volume qui peuvent ne pas résider sur un bloc d’allocation. Cela peut arriver si l’avant-

dernier secteur tombe en dehors d’un bloc d’allocation. L’En-tête Alternatif peut être utilisé par les utilitaires disque comme TechTool Pro 4 dans le cas où l’En-

tête du Volume est endommagé. L’En-tête Volume peut devenir corrompu si l’ordinateur quitte et que l’En-tête

Volume n’a pas été mis à jour proprement. cela peut aussi arriver si un mauvais bloc est apparu dans l’En-tête Volume. Si l’En-tête Volume et la version

Alternative sont incorrects, cela pose un vrai problème aux utilitaires de réparation. En général, de tels dommages ne sont pas réparables. Si l’En-tête

Volume est sévèrement corrompu, il peut être impossible d’accéder aux données du disque avec les logiciels traditionnels.

62 Manuel TechTool Pro 5

B-Trees

Le ﬁchier Catalogue, le ﬁchier Étendues et le ﬁchier Attributs utilisent tous une structure de données appelée B-tree (Balanced tree) pour stocker leurs informations. Un B-tree est une structure de données spécialement conçue pour retrouver rapidement les informations. L’utilisation de B-trees dans les structures de volume permet au système de ﬁchier de localiser des données sur un volume contenant des centaines de milliers de ﬁchiers en un temps raisonnable.

Un ﬁchier B-tree contient une série de nœuds. Chaque nœud contient des enregistrements. Un enregistrement contient une clé utilisée pour identiﬁer

l’enregistrement ainsi que des données. Les clés sont uniques et ordonnées de manière à ce que la clé particulière d’un enregistrement puisse être localisée par

une recherche. Les données peuvent inclure des pointeurs (liens) vers d’autres nœuds aussi bien que des données associées à cette clé particulière.

Les nœuds donnent la structure du B-tree et sont de 4 types:

nœud d’en-tête (le point d’entrée de l’arbre)

• nœud de carte (contient les données d’allocation si l’enregistrement de

• carte de l’en-tête est plein)

nœud index (contient les enregistrements de pointeur)

• nœud de feuille (contient les données associées à une clé)

•

Le descripteur de nœud indique le type de nœud, le nombre d’enregistrements qu’il contient, où il se trouve dans l’arbre et contient les liens vers les nœuds

suivants et précédents. Des dommages dans une structure B-tree peuvent apparaître dans la zone

contenant la clé, le pointeur ou les données. Si la clé est endommagée, un enregistrement ou même tout un sous-arbre peut être impossible à retrouver. Si

les données d’un nœud index (un pointeur) sont endommagées, alors le sousarbre peut être orphelin. Enﬁn, si les données d’un nœud feuille sont abîmées,

les données elles-mêmes de cette clé peuvent être invalides. Le type de dommage au système de ﬁchier dépend de la manière dont le B-tree conserve

les données Catalogue, Étendues ou Attributs et aussi du type de nœud qui est endommagé.

63 Manuel TechTool Pro 5

Fichier Catalogue

Un des ﬁchiers les plus importants des structures d’un volume est le ﬁchier Catalogue. Le ﬁchier Catalogue garde trace de la hiérarchie des ﬁchiers et des dossiers dans un volume. La première étendue du ﬁchier Catalogue est enregistrée dans l’En-tête Volume. Cela signiﬁe que l’en-tête du Catalogue, ou le point d’entrée dans le Catalogue, est enregistré dans l’En-tête Volume. Si l’Entête Volume est endommagé, l’en-tête du Catalogue ne pourra être trouvé et il

ne sera pas possible de localiser le ﬁchier Catalogue. Un identiﬁeur unique est assigné à chaque ﬁchier et dossier dans le ﬁchier

Catalogue. Cet identiﬁeur est appelé le Catalog Node ID ou CNID. Pour un ﬁchier, il s’agit de l’ID ﬁchier (File ID) et pour un dossier de l’ID dossier (Folder ID). Pour

chaque ﬁchier et dossier, l’ID parent est le CNID du dossier contenant cet élément. Voici quelques CNID réservés importants:

1 – ID parent du dossier de la racine du disque

• 2 – CNID du dossier de la racine du disque

• 3 – CNID du ﬁchier Étendues

• 4 – CNID du ﬁchier Catalogue lui-même

• 5 – CNID du ﬁchier des mauvais blocs (voir ci-dessous)

• 6 – CNID du ﬁchier Allocation

• 7 – CNID du ﬁchier Démarrage

• 8 – CNID du ﬁchier Attributs

•

Chaque enregistrement B-tree doit contenir une clé pour que le système de ﬁchiers soit capable de parcourir l’arbre et de localiser cet enregistrement. Dans

le B-tree du Catalogue, il y a deux possibilités pour la clé:

pour un enregistrement de ﬁchier ou de dossier, la clé contient le CNID du

• parent et le nom du ﬁchier ou dossier

pour un enregistrement de lien, la clé contient le CNID du ﬁchier ou dossier

• lui-même et pas de nom

Il y a quatre types de nœud feuille du Catalogue:

enregistrement de dossier – contient les informations sur un dossier

• particulier

enregistrement de ﬁchier – contient les informations sur un ﬁchier

• particulier

enregistrement de lien de dossier – lie un dossier à son dossier parent

• enregistrement de lien de ﬁchier – lie un ﬁchier à son dossier parent

•

Les informations les plus importantes stockées dans un enregistrement de dossier du Catalogue comportent le CNID du dossier, le nombre de ﬁchiers et de

dossiers dans ce dossier, les dates de création et de modiﬁcation, la date de sauvegarde et les permissions du dossier.

64 Manuel TechTool Pro 5

Les informations stockées dans un enregistrement de ﬁchier du Catalogue comportent le CNID du ﬁchier, les dates de création et de modiﬁcation, la date de sauvegarde, l’indication si le ﬁchier est verrouillé, l’emplacement des premiers 8 étendues des zones de données et de ressources et les permissions du ﬁchier.

Le CNID et le nom d’un ﬁchier ou d’un dossier permettent de localiser facilement les informations de cet élément dans le B-tree du Catalogue. Une corruption dans le ﬁchier Catalogue peut entraîner une perte des informations de ﬁchier et

de dossier contenues dans les enregistrements du Catalogue, mais aussi un emplacement incorrect des ﬁchiers et dossiers dans la hiérarchie de dossiers. Par

exemple, si vous retrouvez des ﬁchiers éparpillés à la racine de votre disque dur au lieu de leur emplacement normal, cela peut indiquer des dommages dans le

ﬁchier Catalogue.

Fichier Étendues

Quand un ﬁchier est enregistré, le système de ﬁchiers assigne de la place sur le disque pour contenir le ﬁchier. Cet espace se compose d’un ou de plusieurs

blocs d’allocation. Chaque groupe de blocs d’allocation contigus est appelé une «étendue». L’enregistrement de ﬁchier de ce ﬁchier dans le ﬁchier Catalogue

contient l’emplacement des huit premières étendues de chaque zone (données et ressources) du ﬁchier. L’emplacement d’étendues additionnelles (si le ﬁchier

ne tient pas dans les huit étendues initialement réservées) est enregistré dans le ﬁchier Étendues (Extents ﬁle, aussi appelé «Extents overﬂow ﬁle»).

Le ﬁchier Étendues est stocké sous forme de B-tree. La clé d’un enregistrement dans le B-tree Étendues contient le CNID du ﬁchier, le type de zone (ressources

ou données), et le décalage de l’étendue en blocs d’allocation. Chaque emplacement d’une étendue est représenté par une paire de nombres: le

premier bloc d’allocation de l’étendue et le nombre de blocs d’allocation de l’étendue. Cette information est stockée dans l’enregistrement de données du

ﬁchier Étendues et permet de localiser les données du ﬁchier sur le volume. Quand une recherche est eﬀectuée dans le ﬁchier Étendues, elle se fait dans

l’ordre suivant: CNID, type de zone (données ou ressources), décalage. Ainsi, les étendues de chaque zone sont regroupées.

Un ﬁchier Étendues corrompu peut entraîner la perte de l’emplacement de portions d’un ﬁchier. Cela entraîne une troncature du ﬁchier, ou des données

incorrectes à l’intérieur d’un ﬁchier. Si le ﬁchier Étendues lui-même ne peut pas être retrouvé, alors toutes les données au-delà de la huitième étendue seront

perdues (rappelons que le début du ﬁchier est localisé par le ﬁchier Catalogue).

65 Manuel TechTool Pro 5

Le ﬁchier Étendues contient les informations sur un ﬁchier spécial, le ﬁchier des mauvais blocs. Si un secteur est détecté comme étant abîmé, alors tout le bloc d’allocation contenant ce secteur est ajouté dans le ﬁchier des mauvais blocs. Ainsi, on est certain que les mauvais blocs ne seront pas utilisés.

Un mauvais bloc sur un disque dur indique un défaut physique sur la surface du média à cet emplacement. Les mauvais blocs sont détectés lors d’une initialisation du disque avec l’option «Mettre à zéro tous les blocs». Ils peuvent

aussi être détectés par le disque lui-même lors des lectures et écritures. Le ﬁchier des mauvais blocs est diﬀérent des ﬁchiers standards. Il n’a pas

d’enregistrement dans le ﬁchier Catalogue et n’est pas référencé dans le ﬁchier En-tête. Le ﬁchier des mauvais blocs a un CNID de 5 comme identiﬁeur dans le

ﬁchier Étendues. Les étendues de mauvais blocs sont considérées comme des zones de données. Quand un mauvais bloc est ajouté dans le ﬁchier Étendues,

son bloc d’allocation est marqué comme étant utilisé dans le ﬁchier Allocation. Ceci évite qu’il soit utilisé ultérieurement. Garder la trace des mauvais blocs dans

le ﬁchier Étendues consolide les vériﬁcations dans le ﬁchier Allocation. Chaque emplacement marqué comme étant utilisé dans le ﬁchier Allocation correspond

à une étendue d’un ﬁchier. Un à côté intéressant est que, quand un volume HFS Étendu est contenu dans

un conteneur HFS (voir plus loin), toutes les étendues d’un volume HFS Étendu sont entrées dans le ﬁchier des mauvais blocs du volume HFS. Cela assure que,

quand le volume conteneur HFS monte avec une version de Mac OS qui ne supporte pas le HFS Étendu, l’espace occupé par le volume HFS Étendu ne sera

pas écrasé.

Fichier Allocation

Le ﬁchier Allocation garde trace de l’utilisation - ou non - de chaque bloc d’allocation du volume. C’est une simple liste avec une entrée pour chaque bloc

d’allocation indiquant s’il est utilisé ou non. Si un bloc d’allocation est marqué comme inutilisé, alors le système de ﬁchier peut l’assigner à un nouveau ﬁchier

pour contenir ses données. Quand un ﬁchier est supprimé, les blocs d’allocations utilisés par ce ﬁchier sont libérés (marqués comme inutilisés) et

peuvent être réutilisés à tout moment. Les informations d’allocation d’un volume HFS sont stockées dans un

emplacement spécial appelé Volume Bitmap, au lieu d’être stockées dans un ﬁchier.

66 Manuel TechTool Pro 5

Un ﬁchier Allocation ou un Volume Bitmap corrompu peut laisser penser au système de ﬁchiers que des emplacements sont libres alors qu’ils contiennent en réalité des données. Dans ce cas, les données du ﬁchier d’origine peuvent être écrasées et le ﬁchier corrompu. À l’inverse, si des emplacements en réalité libres sont marqués comme étant utilisés, le système de ﬁchiers indiquera que le volume a moins de place libre.

Fichier Attributs

Le ﬁchier Attributs est inclus dans les spéciﬁcations du HFS Étendu pour permettre l’ajout de zones nommées (en plus des données et des ressources)

dans le futur. Le ﬁchier Attributs est déﬁni comme un B-tree. ce ﬁchier contient les attributs de chaque ﬁchier et dossier du volume. Ces attributs indiquent par

exemple si le ﬁchier est verrouillé ou non.

Fichier Démarrage

Le ﬁchier Démarrage est prévu pour les systèmes qui non pas de support de la ROM intégrée pour le démarrage sur les volumes HFS Étendu. Les huit premières

étendues du ﬁchier Démarrage sont stockées dans l’En-tête Volume. Ils sont donc faciles à localiser et à lire. Ce ﬁchier contient des informations utilisées par

la ROM de l’ordinateur pour déterminer quel programme démarre l’ordinateur. Dans la plupart des cas, il est conﬁguré pour pointer vers le Système.

Conteneur HFS

La plupart des volumes HFS Étendu sont encapsulés dans un volume HFS verrouillé appelé le conteneur HFS. Cependant, les derniers modèles de Mac

commencent à supporter le format HFS Étendu «pur» (sans conteneur HFS). Un volume HFS Étendu encapsulé dans un conteneur HFS lui permet de faire

démarrer un ordinateur qui ne gère que le HFS (et pas le HFS Étendu). De plus, si un volume HFS Étendu est connecté à un ordinateur qui gère uniquement le

HFS, le conteneur HFS peut être monté et aﬃcher un message indiquant que le format HFS Étendu n’est pas supporté. Ceci était particulièrement important

pendant la période de transition suivant l’introduction du format HFS Étendu. Beaucoup alors utilisaient Mac OS 8.0 ou moins, qui ne supportait pas les

volumes HFS Étendu. Sous Mac OS 8.1 et plus, les volumes HFS Étendu pouvaient être montés (s’il y avait un conteneur HFS).

Le conteneur HFS contient un Système minimal invisible et un Finder. Le dossier à la racine du conteneur peut être utilisé pour le démarrage. Quand il démarre

de ce volume, l’ordinateur commence sa séquence de démarrage sur le Système spécial invisible du conteneur, puis reconnaît et monte le volume HFS Étendu, et

continue le démarrage sur le Système du volume HFS Étendu.

67 Manuel TechTool Pro 5

Le conteneur HFS est verrouillé pour que son contenu ne puisse être altéré ou corrompu par inadvertance. Il contient typiquement un ﬁchier texte nommé «Where_have_all_my_ﬁles_gone?» (Où sont tous mes ﬁchiers?). Si un volume HFS Étendu avec conteneur est connecté à un ordinateur qui ne gère pas le HFS Étendu, le conteneur HFS sera monté et ce ﬁchier sera aﬃché sur le volume. Ce ﬁchier texte explique pourquoi le volume HFS Étendu n’apparaît pas.

Un conteneur HFS endommagé peut rendre le volume HFS Étendu inaccessible ou ne pas lui permettre de démarrer l’ordinateur.

Journalisation

Macintosh OS X 10.2.2 a ajouté une nouvelle fonction au système de ﬁchiers HFS Étendu appelé journalisation. La journalisation fait partie des évolutions du

système de ﬁchiers OS Étendu et est compatible avec les versions précédentes de ce système.

La journalisation rend le système de ﬁchier plus robuste et lutte contre la perte de données. Quand la journalisation est activée, le système de ﬁchiers garde

trace de toutes les transactions au fur et à mesure des lectures et écritures sur le disque. Si l’ordinateur plante ou qu’il y a une panne d’alimentation au milieu

d’une opération, l’écriture ou la lecture sur le disque peut être interrompue. Sans la journalisation, le volume est laissé dans son état. Si la journalisation était

activée, l’historique des opérations peut être «rejoué» au redémarrage et les actions interrompues terminées. Bien qu’il puisse y avoir des pertes (en général

mineures) pour les informations qui se trouvaient dans les buﬀers temporaires, le système de ﬁchiers sera remis dans un état cohérent. Ceci permet à

l’ordinateur de redémarrer plus rapidement car les structures du volume n’ont pas besoin d’être réparées au démarrage.

La journalisation ajoute une petite quantité d’informations à la lecture ou à l’écriture de ﬁchier. Dans la plupart des cas, cela est transparent. Cependant,

lorsque la vitesse d’accès aux ﬁchiers est cruciale (comme pour la lecture de ﬁchiers vidéo, par exemple), la sécurité apportée par la journalisation peut ne

pas justiﬁer la perte de performance d’accès aux données.

68 Manuel TechTool Pro 5

MICROMAT TechTool Pro 5 Instruction Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
