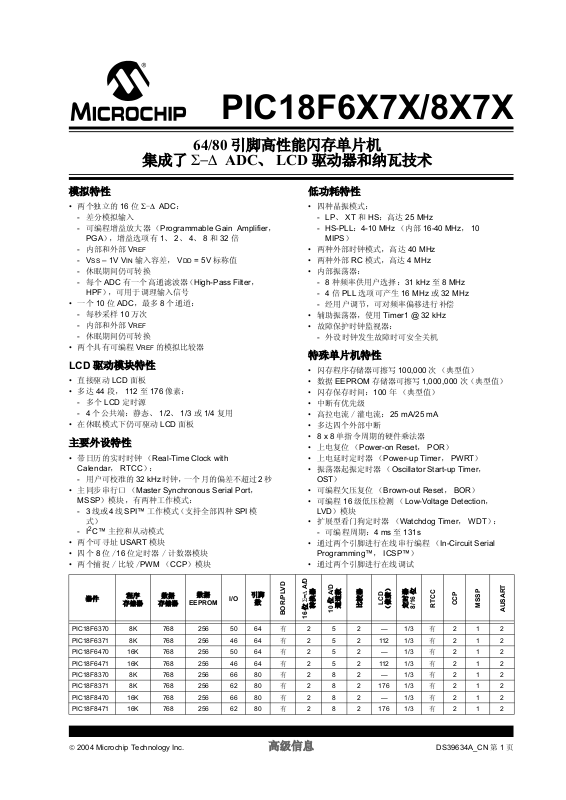

MICROCHIP PIC18F6X7X, PIC18F8X7X Technical data

PIC18F6X7X/8X7X

64/80 引脚高性能闪存单片机

集成了 Σ−∆ ADC、 LCD 驱动器和纳瓦技术

模拟特性

• 两个独立的 16 位 Σ-∆ ADC：

- 差分模拟输入

- 可编程增益放大器 （Programmable Gain Amplifier，
PGA），增益选项有 1、 2、 4、 8 和 32 倍

- 内部和外部 V

-VSS – 1V VIN 输入容差， VDD = 5V 标称值

- 休眠期间仍可转换

- 每个 ADC 有一个高通滤波器（High-Pass Filter，
HPF），可用于调理输入信号

• 一个 10 位 ADC，最多 8 个通道：

- 每秒采样 10 万次

- 内部和外部 V

- 休眠期间仍可转换

• 两个具有可编程 V

REF

REF

REF 的模拟比较器

LCD 驱动模块特性

• 直接驱动 LCD 面板

• 多达 44 段， 112 至 176 像素：

- 多个 LCD 定时源

-4个公共端：静态、 1/2、 1/3 或 1/4 复用

• 在休眠模式下仍可驱动 LCD 面板

主要外设特性

• 带日历的实时时钟 （Real-Time Clock with
Calendar， RTCC）：

- 用户可校准的 32 kHz 时钟，一个月的偏差不超过 2 秒

• 主同步串行口 （Master Synchronous Serial Port，
MSSP）模块，有两种工作模式：

-3线或 4 线 SPI™ 工作模式（支持全部四种 SPI 模

式）

2

-I

C™ 主控和从动模式

• 两个可寻址 USART 模块

• 四个 8 位/16 位定时器 / 计数器模块

• 两个捕捉 / 比较 /PWM （CCP）模块

低功耗特性

• 四种晶振模式：

-LP、 XT 和 HS：高达 25 MHz

- HS-PLL：4-10 MHz （内部 16-40 MHz， 10
MIPS）

• 两种外部时钟模式，高达 40 MHz

• 两种外部 RC 模式，高达 4 MHz

• 内部振荡器：

-8种频率供用户选择：31 kHz 至 8MHz

-4倍 PLL 选项可产生 16 MHz 或 32 MHz

- 经用户调节，可对频率偏移进行补偿

• 辅助振荡器，使用 Timer1 @ 32 kHz

• 故障保护时钟监视器：

- 外设时钟发生故障时可安全关机

特殊单片机特性

• 闪存程序存储器可擦写 100,000 次 （典型值）

• 数据 EEPROM 存储器可擦写 1,000,000 次（典型值）

• 闪存保存时间：100 年 （典型值）

• 中断有优先级

• 高拉电流 / 灌电流：25 mA/25 mA

• 多达四个外部中断

• 8 x 8 单指令周期的硬件乘法器

• 上电复位 （Power-on Reset， POR）

• 上电延时定时器 （Power-up Timer， PWRT）

• 振荡器起振定时器 （Oscillator Start-up Timer，
OST）

• 可编程欠压复位 （Brown-out Reset， BOR）

• 可编程 16 级低压检测 （Low-Voltage Detection，
LVD ）模块

• 扩展型看门狗定时器 （Watchdog Timer， WDT）：

- 可编程周期：4ms至 131s

• 通过两个引脚进行在线串行编程 （In-Circuit Serial
Programming™， ICSP™）

• 通过两个引脚进行在线调试

器件

PIC18F6370 8K 768 256 50 64 有 252—1/3有 21 2

PIC18F6371 8K 768 256 46 64 有 2 5 2 112 1/3 有 21 2

PIC18F6470 16K 768 256 50 64 有 252—1/3有 21 2

PIC18F6471 16K 768 256 46 64 有 2 5 2 112 1/3 有 21 2

PIC18F8370 8K 768 256 66 80 有 282—1/3有 21 2

PIC18F8371 8K 768 256 62 80 有 2 8 2 176 1/3 有 21 2

PIC18F8470 16K 768 256 66 80 有 282—1/3有 21 2

PIC18F8471 16K 768 256 62 80 有 2 8 2 176 1/3 有 21 2

 2004 Microchip Technology Inc. 高级信息 DS39634A_CN 第 1 页

程序

存储器

数据

存储器

数据

EEPROM

I/O

引脚

数

BOR/PLVD

16 位 Σ-∆ A/D

LCD

转换器

10 位 A/D

比较器

通道数

定时器

8/16 位

（像素）

RTCC

CCP

MSSP

AUSART

PIC18F6X7X/8X7X
