PIC16F631/677/685/687/689/690

数据手册

采用纳瓦技术的

20 引脚 8 位

CMOS 闪存单片机

 2007 Microchip Technology Inc. 初稿 DS41262C_CN

请注意以下有关 Microchip 器件代码保护功能的要点：

•Microchip的产品均达到 Microchip 数据手册中所述的技术指标。

•Microchip确信：在正常使用的情况下， Microchip 系列产品是当今市场上同类产品中最安全的产品之一。

• 目前，仍存在着恶意、甚至是非法破坏代码保护功能的行为。就我们所知，所有这些行为都不是以 Microchip 数据手册中规定的操作规范来使用 Microchip 产品的。这样做的人极可能侵犯了知识产权。

•Microchip愿与那些注重代码完整性的客户合作。

•Microchip或任何其他半导体厂商均无法保证其代码的安全性。代码保护并不意味着我们保证产品是 “牢不可破”的。

代码保护功能处于持续发展中。 Microchip 承诺将不断改进产品的代码保护功能。任何试图破坏 Microchip 代码保护功能的行为均可视为违反了《数字器件千年版权法案（Digital Millennium Copyright Act）》。如果这种行为导致他人在未经授权的情况下，能访问您的软件或其他受版权保护的成果，您有权依据该法案提起诉讼，从而制止这种行为。

提供本文档的中文版本仅为了便于理解。请勿忽视文档中包含的英文部分，因为其中提供了有关 Microchip 产品性能和使用

情况的有用信息。Microchip Technology Inc. 及其分公司和相关公司、各级主管与员工及事务代理机构对译文中可能存在的

任何差错不承担任何责任。建议参考 Microchip Technology Inc. 的英文原版文档。

本出版物中所述的器件应用信息及其他类似内容仅为您提供便利，它们可能由更新之信息所替代。确保应用符合技术规范，

是您自身应负的责任。Microchip 对这些信息不作任何明示或暗示、书面或口头、法定或其他形式的声明或担保，包括但不

限于针对其使用情况、质量、性能、适销性或特定用途的适用性的声明或担保。 Microchip 对因这些信息及使用这些信息而

引起的后果不承担任何责任。如果将 Microchip 器件用于生命维持和 / 或生命安全应用，一切风险由买方自负。买方同意在由此引发任何一切伤害、索赔、诉讼或费用时，会维护和保障

Microchip 免于承担法律责任，并加以赔偿。在 Microchip 知识产权保护下，不得暗中或以其他方式转让任何许可证。

商标

Microchip 的名称和徽标组合、 Microchip 徽标、 Accuron、 dsPIC、 K

EELOQ、 KEELOQ 徽标、 microID、MPLAB、 PIC、

PICmicro、 PICSTART、 PRO MATE、 PowerSmart、 rfPIC

和 SmartShunt 均为 Microchip Technology Inc. 在美国和其他国家或地区的注册商标。

AmpLab、 FilterLab、 Linear Active Thermistor、 Migratable Memory、 MXDEV、 MXLAB、 PS 徽标、 SEEVAL、

SmartSensor 和 The Embedded Control Solutions Company 均为 Microchip Technology Inc. 在美国的注册商标。

Analog-for-the-Digital Age、 Application Maestro、 CodeGuard、 dsPICDEM、 dsPICDEM.net、 dsPICworks、

ECAN、 ECONOMONITOR、 FanSense、 FlexROM、 fuzzyLAB、In-Circuit Serial Programming、ICSP、ICEPIC、

Mindi、 MiWi、 MPASM、 MPLAB Certified 徽标、 MPLIB、 MPLINK、 PICkit、 PICDEM、 PICDEM.net、 PICLAB、

PICtail、 PowerCal、 PowerInfo、 PowerMate、 PowerTool、 REAL ICE、 rfLAB、 rfPICDEM、 Select Mode、 Smart

Serial、 SmartTel、Total Endurance、UNI/O、 WiperLock 和 ZENA 均为 Microchip Technology Inc. 在美国和其他国家或地

区的商标。 SQTP 是 Microchip Technology Inc. 在美国的服务标记。

在此提及的所有其他商标均为各持有公司所有。

Microchip Gresham

和晶圆生产厂均通过了与机外设、非易失性存储器和模拟产品方面的质量体系流程均符合

TS-16949:2002

量体系也已通过了

位于美国亚利桑那州

及位于加利福尼亚州

dsPIC

数字信号控制器、

ISO/TS-16949:2002

。此外，

Microchip

ISO 9001:2000

Chandler和Te mp e

Mountain View

KEELOQ

跳码器件、串行

在开发系统的设计和生产方面的质

认证。

、位于俄勒冈州

的全球总部、设计中心

认证。公司在

PIC

EEPROM

单片机

、单片

ISO/

DS41262C_CN 第 ii 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

采用纳瓦技术的 20 引脚 8 位 CMOS 闪存单片机

高性能 RISC CPU：

高性能 RISC CPU

• 仅需学习 35 条指令：

- 除了跳转指令以外，所有指令都是单周期的

• 工作速度：

-DC－ 20 MHz 振荡器 / 时钟输入

-DC－ 200 ns 指令周期

• 中断能力

•8级深硬件堆栈

• 直接、间接和相对寻址方式

单片机特性

• 精确的内部振荡器：

- 出厂时精度已校准到 ±1%

- 软件可选择频率范围：8MHz到 32 kHz

- 可用软件调整

- 双速启动模式

- 用于关键应用的晶振故障检测

- 时钟模式切换以使器件省电运行

• 省电休眠模式

• 宽工作电压范围（2.0V-5.5V）

• 工业级和扩展级温度范围

• 上电复位（Power-on Reset， POR）

• 上电延时定时器（Power-up Timer， PWRTE）和

振荡器起振定时器（Oscillator Start-up Timer， OST）

• 带软件控制选择的欠压复位（Brown-out Reset，

BOR）

• 增强型低电流看门狗定时器（Watchdog Timer，

WDT），带有片上振荡器（预分频器最大时，软件可选择的标称值为 268 秒），可用软件启动

• 复用式主复位 / 输入引脚

• 可编程代码保护

• 高耐久性的闪存 /EEPROM 存储单元：

- 闪存耐写次数达 100,000 次

- EEPROM 耐写次数达 1,000,000 次

- 闪存 / 数据 EEPROM 的数据保持期 > 40 年

• 增强型 USART 模块：

- 支持 RS-485、 RS-232 和 LIN 2.0

- 自动波特率检测

- 遇到起始位时自动唤醒

低功耗特性：

• 待机电流：

-2.0V时典型值为 50 nA

• 工作电流：

-32kHz、 2.0V 时典型值为 11 µA

-4MHz、 5.5V 时典型值 220 µA

• 看门狗定时器电流：

-2.0V时典型值 <1 µA

外设特性：

•17个 I/O 引脚和 1 个只用作输入的引脚：

- 高灌 / 拉电流能力，可直接驱动 LED

- 引脚电平变化中断

- 独立可编程弱上拉

- 超低功耗唤醒（Ultra Low-Power Wake-up， ULPWU）

• 模拟比较器模块，具有：

-2个模拟比较器

- 片上可编程比较器参考电压（CV

（VDD 的 %）

- 可从外部访问比较器输入和输出

-SR锁存器模式

-Timer1门控同步锁存器

- 固定 0.6V 的 V

•A/D转换器：

-10位精度， 12 路通道

•Timer0：带有 8 位可编程预分频器的 8 位定时器 / 计

数器

• 增强型 Timer1：

- 带有预分频器的 16 位定时器 / 计数器

- 外部 Timer1 门控（计数使能）

- 如果选用 INTOSC 模式，在 LP 模式中可选择 OSC1 或 OSC2 作为 Timer1 的振荡器

•Timer2：带有 8 位周期寄存器、预分频器和后分频器的 8 位定时器 / 计数器

• 增强型捕捉、比较和 PWM+ 模块：

-16位捕捉，最大精度 12.5 ns

- 比较，最大精度 200 ns

-10位 PWM，带有 1、 2 或 4 路输出通道及可

编程 “死区”，最高频率 20 kHz

-PWM输出转向（Steering）控制

• 同步串行口（Synchronous Serial Port， SSP）：

- SPI 模式（主控和从动）

C™ （主 / 从模式）：

•I

-I2C™ 地址屏蔽

• 通过两个引脚进行在线串行编程（In-Circuit Serial ProgrammingTM， ICSPTM）

REF

REF）模块

 2007 Microchip Technology Inc. 初稿 DS41262C_CN第 1 页

PIC16F631/677/685/687/689/690

程序

存储器

器件

闪存

（字）

数据存储器

SRAM

（字节）

EEPROM

（字节）

I/O

10 位 A/D

（通道）

比较器

8/16 位

定时器

PIC16F631 1024 64 128 18 — 2 1/1 PIC16F677 2048 128 256 18 12 2 1/1 PIC16F685 4096 256 256 18 12 2 2/1 PIC16F687 2048 128 256 18 12 2 1/1 PIC16F689 4096 256 256 18 12 2 1/1 PIC16F690 4096 256 256 18 12 2 2/1

PIC16F631 引脚图

20 引脚 PDIP、SOIC 和 SSOP

VDD

RA5/T1CKI/OSC1/CLKIN

RA4/T1G

/OSC2/CLKOUT

RA3/MCLR

RC3/C12IN3-

/VPP RC5

RC4/C2OUT

RC6 RC7 RB7

1 2 3 4 5 6 7 8 9 10

20 19 18 17

16 15 14

PIC16F631

13 12 11

VSS RA0/C1IN+/ICSPDAT/ULPWU RA1/C12IN0-/ICSPCLK RA2/T0CKI/INT/C1OUT RC0/C2IN+ RC1/C12IN1RC2/C12IN2RB4 RB5 RB6

SSP ECCP+ EUSART

无无无有无无无有无有无有有无有有有有

表 1： PIC16F631 引脚汇总

I/O

引脚模拟比较器定时器中断上拉基本

RA0 19 AN0/ULPWU C1IN+ — IOC

RA1 18 AN1 C12IN0- — IOC

RA2 17 — C1OUT T0CKI IOC/INT

RA3 4 — — — IOC

RA4 3 — — T1G IOC

RA5 2 — — T1CKI IOC

RB4 13 — — — IOC

RB5 12 — — — IOC

RB6 11 — — — IOC

RB7 10 — — — IOC

是

是是是

(1)

是是是是是是

RC0 16 AN4 C2IN+ — — — —

RC1 15 AN5 C12IN1- — — — —

RC2 14 AN6 C12IN2- — — — —

RC3 7 AN7 C12IN3- — — — —

RC4 6 — C2OUT — — — —

RC5 5 — — — — — —

RC6 8 — — — — — —

RC7 9 — — — — — —

— 1 — — — — — VDD

—20— ———— VSS

注 1：只有在外部 MCLR 配置时才使能上拉。

ICSPDAT

ICSPCLK

MCLR/VPP

OSC2/CLKOUT

OSC1/CLKIN

—

DS41262C_CN 第 2 页初稿  2007 Microchip Technology Inc.

PIC16F677 引脚图

20 引脚 PDIP、SOIC 和 SSOP

PIC16F631/677/685/687/689/690

RA5/T1CKI/OSC1/CLKIN

RA4/AN3/T1G

/OSC2/CLKOUT

RA3/MCLR

RC3/AN7C12IN3-

RC7/AN9/SDO

VDD

/VPP RC5

RC4/C2OUT

RC6/AN8/SS

RB7

1 2 3 4 5 6 7 8 9 10

PIC16F677

20 19 18 17

16 15 14 13 12 11

VSS RA0/AN0/C1IN+/ICSPDAT/ULPWU RA1/AN1/C12IN0-/V RA2/AN2/T0CKI/INT/C1OUT RC0/AN4/C2IN+ RC1/AN5/C12IN1RC2/AN6/C12IN2RB4/AN10/SDI/SDA RB5/AN11 RB6/SCK/SCL

REF/ICSPCLK

表 2： PIC16F677 引脚汇总

I/O

引脚模拟比较器定时器中断上拉基本

RA0 19 AN0/ULPWU C1IN+ — — IOC

RA1 18 AN1/VREF C12IN0- — — IOC

RA2 17 AN2 C1OUT T0CKI — IOC/INT

RA3 4 — — — — IOC

RA4 3 AN3 —

T1G

— IOC

RA5 2 — — T1CKI — IOC

RB4 13 AN10 — — SDI/SDA IOC

RB5 12 AN11 — — — IOC

RB6 11 — — — SCL/SCK IOC

RB7 10 — — — — IOC

是

是是是

(1)

是是是是是是

RC0 16 AN4 C2IN+ — — — — —

RC1 15 AN5 C12IN1- — — — — —

RC2 14 AN6 C12IN2- — — — — —

RC3 7 AN7 C12IN3- — — — — —

RC4 6 — C2OUT — — — — —

RC5 5 — — — — — — —

RC6 8 AN8 — — SS — — —

RC7 9 AN9 — — SDO — — —

— 1 — — — — — — VDD

—20 — — — — — — VSS

注 1：只有在外部 MCLR 配置时才激活上拉。

ICSPDAT

ICSPCLK

MCLR/VPP

OSC2/CLKOUT

OSC1/CLKIN

I/O

—

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 3 页

PIC16F631/677/685/687/689/690

PIC16F685 引脚图

20 引脚 PDIP、SOIC 和 SSOP

RA5/T1CKI/OSC1/CLKIN

RA4/AN3/T1G

/OSC2/CLKOUT

RA3/MCLR RC5/CCP1/P1A

RC4/C2OUT/P1B

RC3/AN7/C12IN3-/P1C

VDD

/VPP

RC6/AN8 RC7/AN9

RB7

1 2 3 4 5 6 7 8 9 10

20 19 18 17

16 15 14

PIC16F685

13 12 11

VSS RA0/AN0/C1IN+/ICSPDAT/ULPWU RA1/AN1/C12IN0-/V RA2/AN2/T0CKI/INT/C1OUT RC0/AN4/C2IN+ RC1/AN5/C12IN1RC2/AN6/C12IN2-/P1D RB4/AN10 RB5/AN11 RB6

REF/ICSPCLK

表 3： PIC16F685 引脚汇总

I/O

引脚模拟比较器定时器

RA0 19 AN0/ULPWU C1IN+ — — IOC

RA1 18 AN1/V

REF C12IN0- — — IOC

RA2 17 AN2 C1OUT T0CKI — IOC/INT

RA3 4 — — — — IOC

RA4 3 AN3 —

T1G

RA5 2 — — T1CKI — IOC

RB4 13 AN10 — — — IOC

RB5 12 AN11 — — — IOC

RB6 11 — — — — IOC

RB7 10 — — — — IOC

RC0 16 AN4 C2IN+ — — — — —

RC1 15 AN5 C12IN1- — — — — —

RC2 14 AN6 C12IN2- — P1D — — —

RC3 7 AN7 C12IN3- — P1C — — —

RC4 6 — C2OUT — P1B — — —

RC5 5 — — — CCP1/P1A — — —

RC6 8 AN8 — — — — — —

RC7 9 AN9 — — — — — —

— 1 — — — — — — VDD

—20 — — — — — — VSS

注 1：只有在外部 MCLR 配置时才使能上拉。

ECCP

— IOC

中断上拉基本

是是

ICSPDAT

ICSPCLK

是

(1)

是是

MCLR/VPP

OSC2/CLKOUT

OSC1/CLKIN

是是是是

—

DS41262C_CN 第 4 页初稿  2007 Microchip Technology Inc.

PIC16F687/689 引脚图

20 引脚 PDIP、SOIC 和 SSOP

PIC16F631/677/685/687/689/690

RA5/T1CKI/OSC1/CLKIN

RA4/AN3/T1G

/OSC2/CLKOUT

RA3/MCLR

RC3/AN7/C12IN3-

RC6/AN8/SS

RC7/AN9/SDO

VDD

/VPP RC5

RC4/C2OUT

RB7/TX/CK

1 2 3 4 5 6 7 8 9 10

20 19 18 17

16 15 14

PIC16F687/689

13 12 11

VSS RA0/AN0/C1IN+/ICSPDAT/ULPWU RA1/AN1/C12IN0-/V RA2/AN2/T0CKI/INT/C1OUT RC0/AN4/C2IN+ RC1/AN5/C12IN1RC2/AN6/C12IN2RB4/AN10/SDI/SDA RB5/AN11/RX/DT RB6/SCK/SCL

REF/ICSPCLK

表 4： PIC16F687/689 引脚汇总

I/O

引脚模拟比较器定时器

RA0 19 AN0/ULPWU C1IN+ — — — IOC

RA1 18 AN1/V

REF C12IN0- — — — IOC

RA2 17 AN2 C1OUT T0CKI — — IOC/INT

RA3 4 — — — — — IOC

RA4 3 AN3 —

T1G

RA5 2 — — T1CKI — — IOC

RB4 13 AN10 — — — SDI/SDA IOC

RB5 12 AN11 — — RX/DT — IOC

RB6 11 — — — — SCL/SCK IOC

RB7 10 — — — TX/CK — IOC

RC0 16 AN4 C2IN+ — — — — — —

RC1 15 AN5 C12IN1- — — — — — —

RC2 14 AN6 C12IN2- — — — — — —

RC3 7 AN7 C12IN3- — — — — — —

RC4 6 — C2OUT — — — — — —

RC5 5 — — — — — — — —

RC6 8 AN8 — — —

RC7 9 AN9 — — — SDO — — —

— 1 — — — — — — — VDD

—20 — — — — — — — VSS

注 1：只有在外部 MCLR 配置时才使能上拉。

EUSART SSP

— — IOC

中断上拉基本

是是

ICSPDAT

ICSPCLK

是

(1)

是

是是

MCLR/VPP

OSC2/CLKOUT

OSC1/CLKIN

是是是是

— — —

—

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 5 页

PIC16F631/677/685/687/689/690

PIC16F690 引脚图（PDIP、 SOIC 和 SSOP）

20 引脚 PDIP、SOIC 和 SSOP

RA5/T1CKI/OSC1/CLKIN

RA4/AN3/T1G

/OSC2/CLKOUT

RA3/MCLR RC5/CCP1/P1A

RC4/C2OUT/P1B

RC3/AN7/C12IN3-/P1C

RC7/AN9/SDO

VDD

/VPP

RC6/AN8/SS

RB7/TX/CK

1 2 3 4 5 6 7 8 9 10

20 19 18 17

16 15 14

PIC16F690

13 12 11

VSS RA0/AN0/C1IN+/ICSPDAT/ULPWU RA1/AN1/C12IN0-/V RA2/AN2/T0CKI/INT/C1OUT RC0/AN4/C2IN+ RC1/AN5/C12IN1RC2/AN6/C12IN2-/P1D RB4/AN10/SDI/SDA RB5/AN11/RX/DT RB6/SCK/SCL

REF/ICSPCLK

表 5： PIC16F690 引脚汇总

I/O

引脚模拟比较器定时器

RA0 19 AN0/ULPWU C1IN+ — — — — IOC

RA1 18 AN1/VREF C12IN0- — — — — IOC

RA2 17 AN2 C1OUT T0CKI — — — IOC/INT

RA3 4 — — — — — — IOC

RA4 3 AN3 —

T1G

RA5 2 — — T1CKI — — — IOC

RB4 13 AN10 — — — — SDI/

RB5 12 AN11 — — — RX/DT — IOC

RB6 11 — — — — SCL/

RB7 10 — — — — TX/CK — IOC

RC0 16 AN4 C2IN+ — — — — — — —

RC1 15 AN5 C12IN1- — — — — — — —

RC2 14 AN6 C12IN2- — P1D — — — — —

RC3 7 AN7 C12IN3- — P1C — — — — —

RC4 6 — C2OUT — P1B — — — — —

RC5 5 — — — CCP1/P1A — — — — —

RC6 8 AN8 — — — —

RC7 9 AN9 — — — — SDO — — —

— 1 — — — — — — — — VDD

—20 — — — — — — — — VSS

注 1：只有在外部 MCLR 配置时才使能上拉。

ECCP EUSART SSP

— — — IOC

SDA

SCK

中断上拉基本

是是

ICSPDAT

ICSPCLK

是

(1)

是

MCLR/VPP

OSC2/

CLKOUT

OSC1/CLKIN

是

IOC

是

IOC

是

— — —

—

DS41262C_CN 第 6 页初稿  2007 Microchip Technology Inc.

PIC16F690 引脚图（QFN）

20 引脚 QFN

RA3/MCLR/VPP

RC5/CCP1/P1A

RC4/C2OUT/P1B

RC3/AN7/C12IN3-/P1C

RC6/AN8/SS

PIC16F631/677/685/687/689/690

RA5/T1CKI/OSC1/CLKIN

RA4/AN3/T1G/OSC2/CLKOUT

(1)

(2)

PIC16F631/677/

685/687/689/690

VSS

RA0/AN0/C1IN+/ICSPDAT/ULPWU

RA1/AN1/C12IN0-/VREF/ICSPCLK

RA2/AN2/T0CKI/INT/C1OUT

RC0/AN4/C2IN+

RC1/AN5/C12IN1-

RC2/AN6/C12IN2-/P1D

(1)

(2)

(3)

(2)

(3)

(2)

RB7/TX/CK

RC7/AN9/SDO

注 1：只有 PIC16F685/PIC16F690 上有 CCP1/P1A、 P1B、 P1C 和 P1D。

2：只有 PIC16F677/PIC16F687/PIC16F689/PIC16F690 上有 SS 3：只有 PIC16F687/PIC16F689/PIC16F690 上有 RX/DT 和 TX/CK。

RB6/SCK/SCL

RB5/AN11/RX/DT

RB4/AN10/SDI/SDA

、 SDO、 SDI/SDA 和 SCL/SCK。

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 7 页

PIC16F631/677/685/687/689/690

1.0 器件概述 ....................................................................................................................................................................................... 9

2.0 存储器构成 ................................................................................................................................................................................. 25

3.0 振荡器模式（带故障保护时钟监视器）...................................................................................................................................... 47

4.0 I/O 端口....................................................................................................................................................................................... 59

5.0 Timer0 模块 ................................................................................................................................................................................ 81

6.0 带门控的 Timer1 模块................................................................................................................................................................. 84

7.0 Timer2 模块 ................................................................................................................................................................................ 91

8.0 比较器模块 ................................................................................................................................................................................. 93

9.0 模数转换器（ADC）模块......................................................................................................................................................... 107

10.0 数据 EEPROM 和闪存程序存储器控制..................................................................................................................................... 119

11.0 增强型捕捉 / 比较 /PWM 模块................................................................................................................................................... 127

12.0 增强型通用同步 / 异步收发器（EUSART）.............................................................................................................................. 149

13.0 SSP 模块概述 ........................................................................................................................................................................... 175

14.0 CPU 的特殊功能 ....................................................................................................................................................................... 193

15.0 指令集汇总 ............................................................................................................................................................................... 213

16.0 开发支持 ................................................................................................................................................................................... 223

17.0 电气特性 ................................................................................................................................................................................... 227

18.0 直流和交流特性图表 ................................................................................................................................................................. 255

19.0 封装信息 ................................................................................................................................................................................... 275

附录 A：数据手册版本历史 .......................................................................................................................................................... 281

附录 B：从其他PIC® 器件移植 ................................................................................................................................................... 281

致客户

我们旨在提供最佳文档供客户正确使用 Microchip 产品。为此，我们将不断改进出版物的内容和质量，使之更好地满足您的要求。出版物的质量将随新文档及更新版本的推出而得到提升。

如果您对本出版物有任何问题和建议，请通过电子邮件联系我公司 TRC 经理，电子邮件地址为 CTRC@microchip.com，或将本数据手册后附的《读者反馈表》传真到 86-21-5407 5066。我们期待您的反馈。

1.0 器件概述

本数据手册涵盖 PIC16F631/677/685/687/689/690 器件。这些器件采用 20 引脚 PDIP、 SOIC、 TSSOP 和 QFN 封装。

图 1-1： PIC16F631 框图

INT

程序总线

OSC1/CLKI

OSC2/CLKO

内部

振荡器

模块

指令寄存器

ULPWU

超低功耗

唤醒

配置

闪存

1K x 14

程序

存储器

指令

译码和

控制

定时发生

程序计数器

8 级深堆栈（13 位）

直接寻址

上电延时

定时器

振荡器

起振定时器

上电复位

看门狗定时器

欠压复位

VDD

MCLR

Timer0 Timer1

VSS

T1G T1CKIT0CKI

W 寄存器

这些器件的框图和引脚排列说明如下所示：

• PIC16F631 （图 1-1，表 1-1）

• PIC16F677 （图 1-2，表 1-2）

• PIC16F685 （图 1-3，表 1-3）

• PIC16F687/PIC16F689 （图 1-4，表 1-4）

• PIC16F690 （图 1-5，表 1-5）

数据总线

RAM

64 字节

文件

寄存器

寻址 MUX

FSR 寄存器

STATUS 寄存器

MUX

ALU

EEDAT

128 字节

数据

EEPROM

EEADR

RAM 地址

间接寻址

C1IN- C1IN+ C1OUT8C2IN- C2IN+ C2OUT

PORTA

PORTB

PORTC

2 个模拟比较器和参考电压

RA0 RA1 RA2 RA3 RA4 RA5

RB4 RB5 RB6

RB7

RC0 RC1

RC2 RC3 RC4 RC5 RC6 RC7

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 9 页

PIC16F631/677/685/687/689/690

图 1-2： PIC16F677 框图

INT

程序总线

OSC1/CLKI

OSC2/CLKO

内部

振荡器

模块

指令寄存器

ULPWU

配置

闪存

2K x 14

程序

存储器

指令

译码和

控制

定时发生

8 级深堆栈（13 位）

上电延时

起振定时器

MCLR

程序计数器

直接寻址

定时器

振荡器

上电复位

看门狗定时器

欠压复位

VDD

VSS

RAM 地址

间接寻址

数据总线

RAM

128 字节

文件

寄存器

地址 MUX

W 寄存器

T1G T1CKIT0CKI

FSR 寄存器

STATUS 寄存器

MUX

ALU

PORTA

PORTB

PORTC

SDO

RA0 RA1

RA2 RA3 RA4 RA5

RC0 RC1

RC2 RC3 RC4 RC5 RC6 RC7

SDI/ SCK/ SDA SCL

RB4 RB5 RB6

RB7

超低功耗

唤醒

AN8 AN9 AN10 AN11

模数转换器

VREF

AN0 AN1 AN2 AN3 AN4 AN5 AN6

Timer0 Timer1

2 个模拟比较器和参考电压

AN7

C1IN- C1IN+ C1OUT

C2IN- C2IN+ C2OUT

EEDAT

256 字节

数据

EEPROM

EEADR

同步

串行端口

DS41262C_CN 第 10 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

图 1-3： PIC16F685 框图

程序总线

配置

闪存

4K x 14

程序

存储器

指令寄存器

INT

程序计数器

8 级深堆栈（13 位）

直接地址

数据总线

RAM

256 字节

文件

寄存器

RAM 地址

地址 MUX

FSR 寄存器

间接寻址

PORTA

RA0 RA1

RA2 RA3 RA4 RA5

PORTB

RB4 RB5 RB6

RB7

OSC1/CLKI

OSC2/CLKO

内部

振荡器

模块

ULPWU

超低功耗

唤醒

AN8 AN9 AN10 AN11

指令

译码和

控制

定时发生

模数转换器

上电延时

定时器

振荡器

起振定时器

上电复位

看门狗定时器

欠压复位

VDD

MCLR

Timer0 Timer1

VSS

T1G T1CKIT0CKI

2 个模拟比较器和参考电压

W 寄存器

STATUS 寄存器

MUX

ALU

Timer2

PORTC

CCP1/

P1A

EEDAT

256 字节

数据

EEPROM

EEADR

RC0 RC1 RC2 RC3 RC4 RC5 RC6 RC7

P1B P1C P1D

ECCP+

VREF

AN0 AN1 AN2 AN3 AN4 AN5 AN6

AN7

C1IN- C1IN+ C1OUT

C2IN- C2IN+ C2OUT

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 11 页

PIC16F631/677/685/687/689/690

图 1-4： PIC16F687/PIC16F689 框图

INT

程序总线

OSC1/CLKI

OSC2/CLKO

内部

振荡器

模块

指令寄存器

ULPWU

配置

闪存

(1)

/4K x 14

程序

存储器

指令

译码和

控制

定时发生

8 级深堆栈（13 位）

直接寻址

上电延时

定时器

振荡器

起振定时器

看门狗定时器

MCLR

程序计数器

上电复位

欠压复位

VDD

VSS

RAM 地址

间接寻址

RX/DT

数据总线

RAM

(1)

/256 字节

128

文件

寄存器

地址 MUX

W 寄存器

T1G T1CKIT0CKI

FSR 寄存器

STATUS 寄存器

MUX

ALU

TX/CK

PORTA

PORTB

PORTC

RA0 RA1

RA2 RA3 RA4 RA5

SDO

RB4 RB5 RB6

RB7

RC0 RC1 RC2 RC3 RC4 RC5 RC6 RC7

SDI/ SCK/

SDA SCL

超低功耗

唤醒

AN8 AN9 AN10 AN11

模数转换器

VREF

AN0 AN1 AN2 AN3 AN4 AN5 AN6

注 1：仅限 PIC16F687。

Timer0 Timer1

2 个模拟比较器和参考电压

AN7

C1IN- C1IN+ C1OUT

EUSART

C2IN- C2IN+ C2OUT

EEDAT

256 字节

数据

EEPROM

EEADR

同步

串行端口

DS41262C_CN 第 12 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

图 1-5： PIC16F690 框图

程序总线

OSC1/CLKI

OSC2/CLKO

内部

振荡器

模块

ULPWU

配置

闪存

4k x 14

程序

存储器

指令寄存器

指令

译码和

控制

定时发生

T0CKI

8 级深堆栈（13 位）

上电延时

起振定时器

MCLR

T1G T1CKI

直接地址

定时器

振荡器

上电复位

看门狗定时器

欠压复位

VDD

INT

程序计数器

VSS

W 寄存器

数据总线

RAM

256 字节

文件

寄存器

地址 MUX

FSR 寄存器

STATUS 寄存器

MUX

ALU

TX/CK RX/DT

RAM 地址

间接地址

PORTA

RA0 RA1 RA2 RA3 RA4 RA5

PORTB

RB4 RB5 RB6 RB7

PORTC

CCP1/

P1A

P1B P1C P1D

RC0 RC1

RC2 RC3 RC4 RC5 RC6 RC7

SDO

SDI/ SCK/ SDA SCL

超低功耗

唤醒

AN8 AN9 AN10 AN11

Timer0

模拟转换器

VREF

AN0 AN1 AN2 AN3 AN4 AN5 AN6

Timer1

AN7

C1IN- C1IN+ C1OUT

Timer2

2 个模拟比较器和参考电压

C2IN- C2IN+ C2OUT

EUSART

ECCP+

EEDAT

256 字节

数据

EEPROM

EEADR

同步

串行端口

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 13 页

PIC16F631/677/685/687/689/690

表 1-1：引脚说明——PIC16F631

名称功能

RA0/C1IN+/ICSPDAT/ULPWU RA0 TTL CMOS

C1IN+ AN —

ICSPDAT ST CMOS

ULPWU AN —

RA1/C12IN0-/ICSPCLK RA1 TTL CMOS

C12IN0- AN —

ICSPCLK ST —

RA2/T0CKI/INT/C1OUT RA2 ST CMOS

T0CKI ST —

INT ST —

C1OUT — CMOS

RA3/MCLR

RA4/T1G

RA5/T1CKI/OSC1/CLKIN RA5 TTL CMOS

RB4 RB4 TTL CMOS

RB5 RB5 TTL CMOS

RB6 RB6 TTL CMOS

RB7 RB7 TTL CMOS

RC0/C2IN+ RC0 ST CMOS

RC1/C12IN1- RC1 ST CMOS

RC2/C12IN2- RC2 ST CMOS

RC3/C12IN3- RC3 ST CMOS

RC4/C2OUT RC4 ST CMOS

RC5 RC5 ST CMOS

图注： AN = 模拟输入或输出 CMOS=CMOS 兼容输入或输出

/VPP RA3 TTL —

MCLR

PP HV —

/OSC2/CLKOUT RA4 TTL CMOS

T1G

OSC2 — XTAL

CLKOUT — CMOS

T1CKI ST —

OSC1 XTAL —

CLKIN ST —

C2IN+ AN —

C12IN1- AN —

C12IN2- AN —

C12IN3- AN —

C2OUT — CMOS

TTL = TTL 兼容输入 ST= 带 CMOS 电平的施密特触发器输入 HV = 高电压 XTAL= 晶体

输入类型输出

类型

ST —

通用 I/O。可单独控制电平变化中断。可单独使能上拉。比较器 C1 的同相输入。 ICSP™ 数据 I/O。超低功耗唤醒输入。通用 I/O。可单独控制电平变化中断。可单独使能上拉。比较器 C1 或 C2 的同相输入。 ICSP™ 时钟。通用 I/O。可单独控制电平变化中断。可单独使能上拉。 Timer0 时钟输入。外部中断引脚。比较器 C1 的输出。通用 I/O。可单独控制电平变化中断。带内部上拉的主复位。编程电压。通用 I/O。可单独控制电平变化中断。可单独使能上拉。 Timer1 门控输入。晶体 / 谐振器。

OSC/4 输出。

通用 I/O。可单独控制电平变化中断。可单独使能上拉。 Timer1 时钟输入。

晶体 / 谐振器。外部时钟输入 /RC 振荡器连接晶体 / 谐振器。通用 I/O。可单独控制电平变化中断。可单独使能上拉。通用 I/O。可单独控制电平变化中断。可单独使能上拉。通用 I/O。可单独控制电平变化中断。可单独使能上拉。通用 I/O。可单独控制电平变化中断。可单独使能上拉。通用 I/O。比较器 C2 同相输入。通用 I/O。比较器 C1 或 C2 反相输入。通用 I/O。比较器 C1 或 C2 反相输入。通用 I/O。比较器 C1 或 C2 反相输入。通用 I/O。比较器 C2 输出。通用 I/O。

说明

DS41262C_CN 第 14 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

表 1-1：引脚说明——PIC16F631 （续）

名称功能

RC6 RC6 ST CMOS

RC7 RC7 ST CMOS

SS VSS

DD VDD

图注： AN = 模拟输入或输出 CMOS=CMOS 兼容输入或输出

TTL = TTL 兼容输入 ST= 带 CMOS 电平的施密特触发器输入 HV = 高电压 XTAL= 晶体

输入类型输出

类型

电源电源

—

通用 I/O。通用 I/O。接地参考。正电源。

说明

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 15 页

PIC16F631/677/685/687/689/690

表 1-2：引脚说明——PIC16F677

名称功能

RA0/AN0/C1IN+/ICSPDAT/ ULPWU

RA1/AN1/C12IN0-/V ICSPCLK

RA2/AN2/T0CKI/INT/C1OUT RA2 ST CMOS

RA3/MCLR

RA4/AN3/T1G

RA5/T1CKI/OSC1/CLKIN RA5 TTL CMOS

RB4/AN10/SDI/SDA RB4 TTL CMOS

RB5/AN11 RB5 TTL CMOS

RB6/SCK/SCL RB6 TTL CMOS

图注： AN = 模拟输入或输出 CMOS=CMOS 兼容输入或输出

/VPP RA3 TTL —

TTL = TTL 兼容输入 ST= 带 CMOS 电平的施密特触发器输入 HV = 高电压 XTAL= 晶体

REF/

/OSC2/CLKOUT RA4 TTL CMOS

RA0 TTL CMOS

AN0 AN —

C1IN+ AN —

ICSPDAT ST CMOS

ULPWU AN —

RA1 TTL CMOS

AN1 AN —

C12IN0- AN —

REF AN —

ICSPCLK ST —

AN2 AN —

T0CKI ST —

INT ST —

C1OUT — CMOS

MCLR

PP HV —

AN3 AN —

T1G

OSC2 — XTAL

CLKOUT — CMOS

T1CKI ST —

OSC1 XTAL —

CLKIN ST —

AN10 AN —

SDI ST —

SDA ST OD

AN11 AN —

SCK ST CMOS

SCL ST OD

输入类型输出

类型

ST —

通用 I/O。可单独控制电平变化中断。可单独使能上拉。 A/D 通道 0 输入。比较器 C1 同相输入。 ICSP™ 数据 I/O。

超低功耗唤醒输入。通用 I/O。可单独控制电平变化中断。可单独使能上拉。 A/D 通道 1 输入。比较器 C1 或 C2 反相输入。

A/D 的外部参考电压。 ICSP™ 时钟。通用 I/O。可单独控制电平变化中断。可单独使能上拉。 A/D 通道 2 输入。 Timer0 时钟输入。

外部中断引脚。比较器 C1 输出。通用 I/O。可单独控制电平变化中断。带内部上拉的主复位。编程电压。通用 I/O。可单独控制电平变化中断。可单独使能上拉。

A/D 通道 3 输入。 Timer1 门控输入。晶体 / 谐振器。

OSC/4 输出。

通用 I/O。可单独控制电平变化中断。可单独使能上拉。 Timer1 时钟输入。

晶体 / 谐振器。外部时钟输入 /RC 振荡器连接。通用 I/O。可单独控制电平变化中断。可单独使能上拉。

A/D 通道 10 输入。 SPI 数据输入。

C™ 数据输入 / 输出。通用 I/O。可单独控制电平变化中断。可单独使能上拉。 A/D 通道 11 输入。通用 I/O。可单独控制电平变化中断。可单独使能上拉。 SPI 时钟。

C™ 时钟。

说明

DS41262C_CN 第 16 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

表 1-2：引脚说明——PIC16F677 （续）

名称功能

RB7 RB7 TTL CMOS

RC0/AN4/C2IN+ RC0 ST CMOS

AN4 AN —

C2IN+ AN —

RC1/AN5/C12IN1- RC1 ST CMOS

AN5 AN —

C12IN1- AN —

RC2/AN6/C12IN2- RC2 ST CMOS

AN6 AN —

C12IN2- AN —

RC3/AN7/C12IN3- RC3 ST CMOS

AN7 AN —

C12IN3- AN —

RC4/C2OUT RC4 ST CMOS

C2OUT — CMOS

RC5 RC5 ST CMOS

RC6/AN8/SS

RC7/AN9/SDO RC7 ST CMOS

SS VSS

DD VDD

图注： AN = 模拟输入或输出 CMOS=CMOS 兼容输入或输出

TTL = TTL 兼容输入 ST= 带 CMOS 电平的施密特触发器输入 HV = 高电压 XTAL= 晶体

RC6 ST CMOS

AN8 AN —

AN9 AN —

SDO — CMOS

输入类型输出

类型

ST —

电源电源

—

通用 I/O。可单独控制电平变化中断。可单独使能上拉。通用 I/O。 A/D 通道 4 输入。比较器 C2 同相输入。通用 I/O。 A/D 通道 5 输入。比较器 C1 或 C2 反相输入。通用 I/O。 A/D 通道 6 输入。比较器 C1 或 C2 反相输入。通用 I/O。 A/D 通道 7 输入。比较器 C1 或 C2 反相输入。通用 I/O。比较器 C2 输出。通用 I/O。通用 I/O。 A/D 通道 8 输入。从动选择输入。通用 I/O。

A/D 通道 9 输入。 SPI 数据输出。

接地参考。正电源。

说明

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 17 页

PIC16F631/677/685/687/689/690

表 1-3：引脚说明——PIC16F685

名称功能

RA0/AN0/C1IN+/ICSPDAT/ ULPWU

RA1/AN1/C12IN0-/V

RA2/AN2/T0CKI/INT/C1OUT RA2 ST CMOS

RA3/MCLR

RA4/AN3/T1G

RA5/T1CKI/OSC1/CLKIN RA5 TTL CMOS

RB4/AN10 RB4 TTL CMOS

RB5/AN11 RB5 TTL CMOS

RB6 RB6 TTL CMOS

RB7 RB7 TTL CMOS

RC0/AN4/C2IN+ RC0 ST CMOS

图注： AN = 模拟输入或输出 CMOS=CMOS 兼容输入或输出

/VPP RA3 TTL —

TTL = TTL 兼容输入 ST= 带 CMOS 电平的施密特触发器输入 HV = 高电压 XTAL= 晶体

REF/ICSPCLK RA1 TTL CMOS

/OSC2/CLKOUT RA4 TTL CMOS

RA0 TTL CMOS

AN0 AN —

C1IN+ AN —

ICSPDAT TTL CMOS

ULPWU AN —

AN1 AN —

C12IN0- AN —

REF AN —

ICSPCLK ST —

AN2 AN —

T0CKI ST —

INT ST —

C1OUT — CMOS

MCLR

PP HV —

AN3 AN —

T1G

OSC2 — XTAL

CLKOUT — CMOS

T1CKI ST —

OSC1 XTAL —

CLKIN ST —

AN10 AN —

AN11 AN —

AN4 AN —

C2IN+ AN —

输入类型输出

类型

ST —

通用 I/O。可单独控制电平变化中断。可单独使能上拉。 A/D 通道 0 输入。比较器 C1 的正极输入。 ICSP™ 数据 I/O。

超低功耗唤醒输入。通用 I/O。可单独控制电平变化中断。可单独使能上拉。 A/D 通道 1 输入。比较器 C1 或 C2 的负极输入。

A/D 的外部参考电压。 ICSP 　敝印 £ 通用 I/O。可单独控制电平变化中断。可单独使能上拉。 A/D 通道 2 输入。 Timer0 时钟输入。

外部中断引脚。

比较器 C1 输出。通用 I/O。可单独控制电平变化中断。带内部上拉的主复位。编程电压。通用 I/O。可单独控制电平变化中断。可单独使能上拉。

A/D 通道 3 输入。 Timer1 门控输入。晶体 / 谐振器。

OSC/4 输出。

通用 I/O。可单独控制电平变化中断。可单独使能上拉。 Timer1 时钟输入。

晶体 / 谐振器。外部时钟输入 /RC 振荡器连接。通用 I/O。可单独控制电平变化中断。可单独使能上拉。 A/D 通道 10 输入。通用 I/O。可单独控制电平变化中断。可单独使能上拉。 A/D 通道 11 输入。通用 I/O。可单独控制电平变化中断。可单独使能上拉。通用 I/O。可单独控制电平变化中断。可单独使能上拉。通用 I/O。 A/D 通道 4 输入。比较器 C2 正输入。

说明

DS41262C_CN 第 18 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

表 1-3：引脚说明——PIC16F685 （续）

名称功能

RC1/AN5/C12IN1- RC1 ST CMOS

AN5 AN —

C12IN1- AN —

RC2/AN6/C12IN2-/P1D RC2 ST CMOS

AN6 AN —

C12IN2- AN —

P1D — CMOS

RC3/AN7/C12IN3-/P1C RC3 ST CMOS

AN7 AN —

C12IN3- AN —

P1C — CMOS

RC4/C2OUT/P1B RC4 ST CMOS

C2OUT — CMOS

P1B — CMOS

RC5/CCP1/P1A RC5 ST CMOS

CCP1 ST CMOS

P1A ST CMOS

RC6/AN8 RC6 ST CMOS

AN8 AN —

RC7/AN9 RC7 ST CMOS

AN9 AN —

SS VSS

DD VDD

图注： AN = 模拟输入或输出 CMOS=CMOS 兼容输入或输出

TTL = TTL 兼容输入 ST= 带 CMOS 电平的施密特触发器输入 HV = 高电压 XTAL= 晶体

输入类型输出

类型

电源电源

—

通用 I/O。 A/D 通道 5 输入。

比较器 C1 或 C2 的负极输入。通用 I/O。 A/D 通道 6 输入。比较器 C1 的 C2 负极输入。 PWM 输出。通用 I/O。 A/D 通道 7 输入。比较器 C1 或 C2 的负极输入。 PWM 输出。通用 I/O。比较器 C2 输出。 PWM 输出。通用 I/O。捕捉 / 比较输入。 PWM 输出。通用 I/O。 A/D 通道 8 输入。通用 I/O。 A/D 通道 9 输入。接地参考。正电源。

说明

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 19 页

PIC16F631/677/685/687/689/690

表 1-4：引脚说明——PIC16F687/PIC16F689

名称功能

RA0/AN0/C1IN+/ICSPDAT/ ULPWU

RA1/AN1/C12IN0-/V

RA2/AN2/T0CKI/INT/C1OUT RA2 ST CMOS

RA3/MCLR

RA4/AN3/T1G

RA5/T1CKI/OSC1/CLKIN RA5 TTL CMOS

RB4/AN10/SDI/SDA RB4 TTL CMOS

RB5/AN11/RX/DT RB5 TTL CMOS

RB6/SCK/SCL RB6 TTL CMOS

RB7/TX/CK RB7 TTL CMOS

图注： AN = 模拟输入或输出 CMOS=CMOS 兼容输入或输出

/VPP RA3 TTL —

TTL = TTL 兼容输入 ST= 带 CMOS 电平的施密特触发器输入 HV = 高电压 XTAL= 晶体

REF/ICSPCLK RA1 TTL CMOS

/OSC2/CLKOUT RA4 TTL CMOS

RA0 TTL CMOS

AN0 AN —

C1IN+ AN —

ICSPDAT TTL CMOS

ULPWU AN —

AN1 AN —

C12IN0- AN —

REF AN —

ICSPCLK ST —

AN2 AN —

T0CKI ST —

INT ST —

C1OUT — CMOS

MCLR

PP HV —

AN3 AN —

T1G

OSC2 — XTAL

CLKOUT — CMOS

T1CKI ST —

OSC1 XTAL —

CLKIN ST —

AN10 AN —

SDI ST —

SDA ST OD

AN11 AN —

RX ST —

DT ST CMOS

SCK ST CMOS

SCL ST OD

TX — CMOS

CK ST CMOS

输入类型输出

类型

ST —

通用 I/O。可单独控制电平变化中断。可单独使能上拉。 A/D 通道 0 输入。比较器 C1 的正极输入。 ICSP™ 数据 I/O。

超低功耗唤醒输入。通用 I/O。可单独控制电平变化中断。可单独使能上拉。 A/D 通道 1 输入。比较器 C1 或 C2 的负极输入。

A/D 的外部参考电压。 ICSP™ 时钟。通用 I/O。可单独控制电平变化中断。可单独使能上拉。 A/D 通道 2 输入。 Timer0 时钟输入。

外部中断。比较器 C1 输出。通用 I/O。可单独控制电平变化中断。带内部上拉的主复位。编程电压。通用 I/O。可单独控制电平变化中断。可单独使能上拉。

A/D 通道 3 输入。 Timer1 门控输入。晶体 / 谐振器。

OSC/4 输出。

通用 I/O。可单独控制电平变化中断。可单独使能上拉。 Timer1 时钟输入。

晶体 / 谐振器。外部时钟输入 /RC 振荡器连接。通用 I/O。可单独控制电平变化中断。可单独使能上拉。

A/D 通道 10 输入。 SPI 数据输入。

C™ 数据输入 / 输出。通用 I/O。可单独控制电平变化中断。可单独使能上拉。 A/D 通道 11 输入。 EUSART 异步输入。 EUSART 同步数据。通用 I/O。可单独控制电平变化中断。可单独使能上拉。 SPI 时钟。

C™ 时钟。通用 I/O。可单独控制电平变化中断。可单独使能上拉。 EUSART 异步输出。 EUSART 同步时钟。

说明

DS41262C_CN 第 20 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

表 1-4：引脚说明——PIC16F687/PIC16F689 （续）

名称功能

RC0/AN4/C2IN+ RC0 ST CMOS

AN4 AN —

C2IN+ AN —

RC1/AN5/C12IN1- RC1 ST CMOS

AN5 AN —

C12IN1- AN —

RC2/AN6/C12IN2- RC2 ST CMOS

AN6 AN —

C12IN2- AN —

RC3/AN7/C12IN3- RC3 ST CMOS

AN7 AN —

C12IN3- AN —

RC4/C2OUT RC4 ST CMOS

C2OUT — CMOS

RC5 RC5 ST CMOS

RC6/AN8/SS

RC7/AN9/SDO RC7 ST CMOS

SS VSS

DD VDD

图注： AN = 模拟输入或输出 CMOS=CMOS 兼容输入或输出

TTL = TTL 兼容输入 ST= 带 CMOS 电平的施密特触发器输入 HV = 高电压 XTAL= 晶体

RC6 ST CMOS

AN8 AN —

AN9 AN —

SDO — CMOS

输入类型输出

类型

ST —

电源电源

—

通用 I/O。 A/D 通道 4 输入。

比较器 C2 正极输入。通用 I/O。 A/D 通道 5 输入。比较器 C1 或 C2 的负极输入。通用 I/O。 A/D 通道 6 输入。比较器 C1 或 C2 的负极输入。通用 I/O。 A/D 通道 7 输入。比较器 C1 或 C2 的负极输入。通用 I/O。比较器 C2 输出。通用 I/O。通用 I/O。 A/D 通道 8 输入。从动选择输入。通用 I/O。

A/D 通道 9 输入。 SPI 数据输出。

接地参考。正电源。

说明

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 21 页

PIC16F631/677/685/687/689/690

表 1-5：引脚说明——PIC16F690

名称功能

RA0/AN0/C1IN+/ICSPDAT/ ULPWU

RA1/AN1/C12IN0-/V

RA2/AN2/T0CKI/INT/C1OUT RA2 ST CMOS

RA3/MCLR

RA4/AN3/T1G

RA5/T1CKI/OSC1/CLKIN RA5 TTL CMOS

RB4/AN10/SDI/SDA RB4 TTL CMOS

RB5/AN11/RX/DT RB5 TTL CMOS

图注： AN = 模拟输入或输出 CMOS=CMOS 兼容输入或输出

/VPP RA3 TTL —

TTL = TTL 兼容输入 ST= 带 CMOS 电平的施密特触发器输入 HV = 高电压 XTAL= 晶体

REF/ICSPCLK RA1 TTL CMOS

/OSC2/CLKOUT RA4 TTL CMOS

RA0 TTL CMOS

AN0 AN —

C1IN+ AN —

ICSPDAT TTL CMOS

ULPWU AN —

AN1 AN —

C12IN0- AN —

REF AN —

ICSPCLK ST —

AN2 AN —

T0CKI ST —

INT ST —

C1OUT — CMOS

MCLR

PP HV —

AN3 AN —

T1G

OSC2 — XTAL

CLKOUT — CMOS

T1CKI ST —

OSC1 XTAL —

CLKIN ST —

AN10 AN —

SDI ST —

SDA ST OD

AN11 AN —

RX ST —

DT ST CMOS

输入类型输出

类型

ST —

通用 I/O。可单独控制电平变化中断。可单独使能上拉。 A/D 通道 0 输入。比较器 C1 正极输入。 ICSP™ 数据 I/O。

超低功耗唤醒输入。通用 I/O。可单独控制电平变化中断。可单独使能上拉。 A/D 通道 1 输入。比较器 C1 或 C2 的负极输入。

A/D 的外部参考电压。 ICSP™ 时钟。通用 I/O。可单独控制电平变化中断。可单独使能上拉。 A/D 通道 2 输入。 Timer0 时钟输入。

A/D 通道 3 输入。 Timer1 门控输入。晶体 / 谐振器。

OSC/4 输出。

通用 I/O。可单独控制电平变化中断。可单独使能上拉。 Timer1 时钟输入。

晶体 / 谐振器。外部时钟输入 /RC 振荡器连接。通用 I/O。可单独控制电平变化中断。可单独使能上拉。

A/D 通道 10 输入。 SPI 数据输入。

C™ 数据输入 / 输出。通用 I/O。可单独控制电平变化中断。可单独使能上拉。 A/D 通道 11 输入。 EUSART 异步输入。 EUSART 同步数据。

说明

DS41262C_CN 第 22 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

表 1-5：引脚说明——PIC16F690 （续）

名称功能

RB6/SCK/SCL RB6 TTL CMOS

SCK ST CMOS

SCL ST OD

RB7/TX/CK RB7 TTL CMOS

TX — CMOS

CK ST CMOS

RC0/AN4/C2IN+ RC0 ST CMOS

AN4 AN —

C2IN+ AN —

RC1/AN5/C12IN1- RC1 ST CMOS

AN5 AN —

C12IN1- AN —

RC2/AN6/C12IN2-/P1D RC2 ST CMOS

AN6 AN —

C12IN2- AN —

P1D — CMOS

RC3/AN7/C12IN3-/P1C RC3 ST CMOS

AN7 AN —

C12IN3- AN —

P1C — CMOS

RC4/C2OUT/P1B RC4 ST CMOS

C2OUT — CMOS

P1B — CMOS

RC5/CCP1/P1A RC5 ST CMOS

CCP1 ST CMOS

P1A ST CMOS

RC6/AN8/SS

RC7/AN9/SDO RC7 ST CMOS

SS VSS

DD VDD

图注： AN = 模拟输入或输出 CMOS=CMOS 兼容输入或输出

TTL = TTL 兼容输入 ST= 带 CMOS 电平的施密特触发器输入 HV = 高电压 XTAL= 晶体

RC6 ST CMOS

AN8 AN —

AN9 AN —

SDO — CMOS

输入类型输出

类型

ST —

电源电源

—

通用 I/O。可单独控制电平变化中断。可单独使能上拉。 SPI 时钟。

C™ 时钟。通用 I/O。可单独控制电平变化中断。可单独使能上拉。 EUSART 异步输出。 EUSART 同步时钟。通用 I/O。 A/D 通道 4 输入。

比较器 C2 正极输入。通用 I/O。 A/D 通道 5 输入。比较器 C1 或 C2 的负极输入。通用 I/O。 A/D 通道 6 输入。比较器 C1 或 C2 的负极输入。 PWM 输出。通用 I/O。 A/D 通道 7 输入。比较器 C1 或 C2 的负极输入。 PWM 输出。通用 I/O。比较器 C2 输出。 PWM 输出。通用 I/O。捕捉 / 比较输入。 PWM 输出。通用 I/O。 A/D 通道 8 输入。从动选择输入。通用 I/O。

A/D 通道 9 输入。 SPI 数据输出。

接地参考正电源。

说明

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 23 页

PIC16F631/677/685/687/689/690

注：

DS41262C_CN 第 24 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

2.0 存储器构成

2.1 程序存储器构成

PIC16F631/677/685/687/689/690 器件具有一个 13 位程序计数器，能够寻址 8K x 14 的程序存储空间。只有

PIC16F631 的第一个 1K x 14 （0000h-03FFh）、 PIC16F677/PIC16F687 的第一个 2K x 14 （0000h07FFh）和 PIC16F685/PIC16F689/PIC16F690 的第一

个 4K x 14 （0000h-0FFFh）是物理实现的。访问超出上述界限的存储单元，将回到原来空间。复位向量位于 0000h，而中断向量位于 0004h （见图 2-1 至 2-3）。

图 2-1： PIC16F631 的程序存储器映射和堆

栈

PC<12:0>

CALL, RETURN RETFIE, RETLW

1 级堆栈 2 级堆栈

8 级堆栈

复位向量

0000h

图 2-2： PIC16F685/689/690 的程序存储器映

射和堆栈

PC<12:0>

CALL, RETURN RETFIE, RETLW

2 级堆栈

8 级堆栈

复位向量

中断向量

片上程序

访问 0-FFFh

0000h

0004h

0005h

存储器

0FFFh

1000h

1FFFh

中断向量

片上程序

存储器

访问 0-3FFh

0004h

0005h

03FFh

0400h

1FFFh

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 25 页

PIC16F631/677/685/687/689/690

图 2-3： PIC16F677/PIC16F687 的程序存储

器映射和堆栈

PC<12:0>

CALL, RETURN RETFIE, RETLW

1 级堆栈 2 级堆栈

8 级堆栈

复位向量

中断向量

片上程序

访问 0-7FFh

0000h

0004h

0005h

存储器

07FFh

0800h

1FFFh

2.2 数据存储器构成

数据存储器（见图2-6至2-8）分为四个存储区（Bank），这四个存储区中包含通用寄存器（General Purpose

于每个存储区的前 96 个单元中。Bank 1 中的寄存器单元 F0h-FFh、 Bank 2 中的 170h-17Fh 和 Bank 3 中的 1F0h-1FFh 指向 Bank 0 中的地址 70h-7Fh。每个存储器区中通用寄存器（GPR）的数量取决于具体器件。详细信息请参见图 2-4 至 2-8。所有其他 RAM 均未使用，读取时返回 0。STATUS 存储器的 RP<1:0> 是存储区选择位：

RP1

2.2.1 通用寄存器文件

PIC16F687的寄存器文件组织为128 x 8，而PIC16F685/ PIC16F689/PIC16F690的寄存器文件则组织为256 x 8。

通过文件选择寄存器（File Select Register，FSR），可以直接或间接地访问每个寄存器（见第 2.4 节“间接寻址、 INDF 和 FSR 寄存器”）。

RP0

00→选择Bank 0

01→选择Bank 1

10→选择Bank 2

11→选择Bank 3

2.2.2 特殊功能寄存器

特殊功能寄存器为CPU和外设模块用来对器件进行所需操作控制的寄存器（见表 2-1 至 2-4）。这些寄存器均为静态 RAM。

特殊功能寄存器可分为两类，即：内核和外设。本节将介绍与 “内核”相关的特殊功能寄存器。与外设模块相关的特殊功能寄存器将在相应的外设模块功能章节中介绍。

DS41262C_CN 第 26 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

图 2-4： PIC16F631 特殊功能寄存器

文件文件文件文件寄存器寄存器寄存器寄存器

(1)

间接寻址

TMR0 01h OPTION_REG 81h TMR0 101h OPTION_REG 181h

PCL 02h PCL 82h PCL 102h PCL 182h

STATUS 03h STATUS 83h STATUS 103h STATUS 183h

FSR 04h FSR 84h FSR 104h FSR 184h

PORTA 05h TRISA 85h PORTA 105h TRISA 185h PORTB 06h TRISB 86h PORTB 106h TRISB 186h PORTC 07h TRISC 87h PORTC 107h TRISC 187h

PCLATH 0Ah PCLATH 8Ah PCLATH 10Ah PCLATH 18Ah INTCON 0Bh INTCON 8Bh INTCON 10Bh INTCON 18Bh

PIR1 0Ch PIE1 8Ch EEDAT 10Ch EECON1 18Ch

PIR2 0Dh PIE2 8Dh EEADR 10Dh EECON2

TMR1L 0Eh PCON 8Eh TMR1H 0Fh OSCCON 8Fh 10Fh 18Fh T1CON 10h OSCTUNE 90h

00h

08h 88h 108h 188h 09h 89h 109h 189h

11h 91h 111h 191h 12h 92h 112 h 192h 13h 93h 113 h 193h 14h 94h 114 h 194h 15h WPUA 95h WPUB 115h 195h 16h IOCA 96h IOCB 116h 196h 17h WDTCON 97h 117h 197h 18h 98h VRCON 118h 198h 19h 99h CM1CON0 119h 199h 1Ah 9Ah CM2CON0 11Ah 19Ah 1Bh 9Bh CM2CON1 11Bh 19Bh 1Ch 9Ch 11 C h 19Ch 1Dh 9Dh 11 D h 19Dh 1Eh 9Eh ANSEL 11Eh SRCON 19Eh 1Fh 9Fh 11Fh 19Fh 20h

间接寻址

(1)

80h

A0h 120h 1A0h

间接寻址

(1)

100h

10Eh 18Eh

110 h 190h

间接寻址

(1)

180h

18Dh

3Fh

通用

寄存器

64 字节

Bank 0 Bank 1 Bank 2 Bank 3

注 1：非物理寄存器。

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 27 页

40h

6Fh EFh 16Fh 1EFh 70h 7Fh FFh 17Fh 1FFh

未实现数据存储器单元，读为 0。

访问

70h-7Fh

F0h

访问

70h-7Fh

170h

访问

70h-7Fh

1F0h

PIC16F631/677/685/687/689/690

图 2-5： PIC16F677 特殊功能寄存器

文件文件文件文件地址地址地址地址

(1)

间接寻址

TMR0 01h OPTION_REG 81h TMR0 101h OPTION_REG 181h

PCL 02h PCL 82h PCL 102h PCL 182h

STATUS 03h STATUS 83h STATUS 103h STATUS 183h

FSR 04h FSR 84h FSR 104h FSR 184h PORTA 05h TRISA 85h PORTA 105h TRISA 185h PORTB 06h TRISB 86h PORTB 106h TRISB 186h PORTC 07h TRISC 87h PORTC 107h TRISC 187h

PCLATH 0Ah PCLATH 8Ah PCLATH 10Ah PCLATH 18Ah INTCON 0Bh INTCON 8Bh INTCON 10Bh INTCON 18Bh

PIR1 0Ch PIE1 8Ch EEDAT 10Ch EECON1 18Ch

PIR2 0Dh PIE2 8Dh EEADR 10Dh EECON2 TMR1L 0Eh PCON 8Eh TMR1H 0Fh OSCCON 8Fh 10Fh 18Fh T1CON 10h OSCTUNE 90h

SSPBUF 13h SSPADD

SSPCON 14h SSPSTAT 94h

ADRESH 1Eh ADRESL 9Eh ANSEL 11Eh SRCON 19Eh ADCON0 1Fh ADCON1 9Fh ANSELH 11Fh

00h

08h 88h 108h 188h 09h 89h 109h 189h

11h 91h 111h 191h 12h 92h 112 h 192h

15h WPUA 95h WPUB 115h 195h 16h IOCA 96h IOCB 116h 196h 17h WDTCON 97h 117h 197h 18h 98h VRCON 118h 198h 19h 99h CM1CON0 119h 199h 1Ah 9Ah CM2CON0 11Ah 19Ah 1Bh 9Bh CM2CON1 11Bh 19Bh 1Ch 9Ch 11 C h 19Ch 1Dh 9Dh 11 D h 19Dh

20h

间接寻址

通用

寄存器

(1)

80h

(2)

93h 113 h 193h

A0h

间接寻址

(1)

100h

10Eh 18Eh

110 h 190h

114 h 194h

120h 1A0h

间接寻址

(1)

180h

18Dh

19Fh

通用

寄存器

96 字节

7Fh FFh 17Fh 1FFh

Bank 0 Bank 1 Bank 2 Bank 3

未实现数据存储器单元，读为 0。

注 1：非物理寄存器。

2：在某些情况下，地址 93h 还访问 SSP 屏蔽（SSPMSK）寄存器。

详情请参见寄存器 13-2 和 13-3。

DS41262C_CN 第 28 页初稿  2007 Microchip Technology Inc.

32 字节

访问

70h-7Fh

BFh C0h

EFh 16Fh 1EFh F0h

访问

70h-7Fh

170h

访问

70h-7Fh

1F0h

PIC16F631/677/685/687/689/690

图 2-6： PIC16F685 特殊功能寄存器

文件文件文件文件地址地址地址地址

(1)

间接寻址

TMR0 01h OPTION_REG 81h TMR0 101h OPTION_REG 181h

PCL 02h PCL 82h PCL 102h PCL 182h

STATUS 03h STATUS 83h STATUS 103h STATUS 183h

FSR 04h FSR 84h FSR 104h FSR 184h

PORTA 05h TRISA 85h PORTA 105h TRISA 185h PORTB 06h TRISB 86h PORTB 106h TRISB 186h PORTC 07h TRISC 87h PORTC 107h TRISC 187h

PCLATH 0Ah PCLATH 8Ah PCLATH 10Ah PCLATH 18Ah INTCON 0Bh INTCON 8Bh INTCON 10Bh INTCON 18Bh

PIR1 0Ch PIE1 8Ch EEDAT 10Ch EECON1 18Ch

PIR2 0Dh PIE2 8Dh EEADR 10Dh EECON2

TMR1L 0Eh PCON 8Eh EEDATH 10Eh TMR1H 0Fh OSCCON 8Fh EEADRH 10Fh T1CON 10h OSCTUNE 90h 11 0 h 190h

TMR2 11h

T2CON 12h PR2 92h

CCPR1L 15h WPUA 95h WPUB 115h CCPR1H 16h IOCA 96h IOCB 116h 196h

CCP1CON 17h WDTCON 97h

PWM1CON 1Ch 9Ch 11Ch 19Ch

ECCPAS 1Dh ADRESH 1Eh ADRESL 9Eh ANSEL 11Eh SRCON 19Eh ADCON0 1Fh ADCON1 9Fh ANSELH 11Fh

00h

08h 88h 108h 188h 09h 89h 109h 189h

13h 93h 113 h 193h 14h 94h 114 h 194h

18h 98h VRCON 118h 198h 19h 99h CM1CON0 119h 199h 1Ah 9Ah CM2CON0 11Ah 19Ah 1Bh 9Bh CM2CON1 11Bh 19Bh

20h

间接寻址

(1)

80h

91h 111h 191h

9Dh 11Dh PSTRCON 19Dh

A0h

间接寻址

(1)

100h

112 h 192h

117 h 197h

120h

间接寻址

(1)

180h

18Dh 18Eh 18Fh

195h

19Fh 1A0h

通用

寄存器

96 字节

7Fh FFh 17Fh 1FFh

Bank 0 Bank 1 Bank 2 Bank 3

未实现数据存储器单元，读为 0。

注 1：非物理寄存器。

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 29 页

寄存器

80 字节

访问

70h-7Fh

EFh 16Fh F0h

通用

寄存器

80 字节

访问

70h-7Fh

170h

访问

70h-7Fh

1F0h

PIC16F631/677/685/687/689/690

图 2-7： PIC16F687/PIC16F689 特殊功能寄存器

文件文件文件文件地址地址地址地址

间接寻址

00h

间接寻址

(1)

TMR0 01h OPTION_REG 81h TMR0 101h OPTION_REG 181h

PCL 02h PCL 82h PCL 102h PCL 182h

STATUS 03h STATUS 83h STATUS 103h STATUS 183h

FSR 04h FSR 84h FSR 104h FSR 184h

PORTA 05h TRISA 85h PORTA 105h TRISA 185h PORTB 06h TRISB 86h PORTB 106h TRISB 186h PORTC 07h TRISC 87h PORTC 107h TRISC 187h

08h 88h 108h 188h 09h 89h 109h 189h

PCLATH 0Ah PCLATH 8Ah PCLATH 10Ah PCLATH 18Ah

INTCON 0Bh INTCON 8Bh INTCON 10Bh INTCON 18Bh

PIR1 0Ch PIE1 8Ch EEDAT 10Ch EECON1 18Ch

PIR2 0Dh PIE2 8Dh EEADR 10Dh EECON2

TMR1L 0Eh PCON 8Eh EEDATH

TMR1H 0Fh OSCCON 8Fh EEADRH T1CON 10h OSCTUNE 90h

11h 91h 111h 191h 12h 92h 112 h 192h

SSPBUF 13h SSPADD

SSPCON 14h SSPSTAT 94h 114h 194h

15h WPUA 95h WPUB 115h 195h 16h IOCA 96h IOCB 116h 196h 17h WDTCON 97h 117h 197h

RCSTA 18h TXSTA 98h VRCON 118h TXREG 19h SPBRG 99h CM1CON0 119h RCREG 1Ah SPBRGH 9Ah CM2CON0 11Ah 19Ah

1Bh BAUDCTL 9Bh CM2CON1 11Bh 19Bh 1Ch 9Ch 11 C h 19Ch

1Dh 9Dh 11 D h 19Dh ADRESH 1Eh ADRESL 9Eh ANSEL 11Eh SRCON 19Eh ADCON0 1Fh ADCON1 9Fh ANSELH 11Fh

20h

通用

寄存器

96 字节

PIC16F689）

7Fh FFh 17Fh 1FFh

70h-7Fh

Bank 0 Bank 1 Bank 2 Bank 3

未实现数据存储器单元，读为 0。

注 1：非物理寄存器。

2：在某些情况下，地址 93h 还访问 SSP 屏蔽（SSPMSK）寄存器。

详情请参见寄存器 13-2 和 13-3。

3：仅限 PIC16F689。

通用

寄存器

32 字节

48 字节

（仅限

访问

(1)

80h

间接寻址

(1)

100h

(3)

10Eh 18Eh

(3)

10Fh 18Fh

间接寻址

110 h 190h

(2)

93h 113 h 193h

A0h

120h 1A0h

通用

寄存器

BFh C0h

80 字节

（仅限

PIC16F689）

EFh F0h

访问

70h-7Fh

170h

访问

70h-7Fh

(1)

180h

18Dh

198h 199h

19Fh

1F0h

DS41262C_CN 第 30 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

图 2-8： PIC16F690 特殊功能寄存器

文件文件文件文件地址地址地址地址

(1)

间接寻址

TMR0 01h OPTION_REG 81h TMR0 101h OPTION_REG 181h

PCL 02h PCL 82h PCL 102h PCL 182h

STATUS 03h STATUS 83h STATUS 103h STATUS 183h

FSR 04h FSR 84h FSR 104h FSR 184h

PORTA 05h TRISA 85h PORTA 105h TRISA 185h PORTB 06h TRISB 86h PORTB 106h TRISB 186h PORTC 07h TRISC 87h PORTC 107h TRISC 187h

PCLATH 0Ah PCLATH 8Ah PCLATH 10Ah PCLATH 18Ah INTCON 0Bh INTCON 8Bh INTCON 10Bh INTCON 18Bh

PIR1 0Ch PIE1 8Ch EEDAT 10Ch EECON1 18Ch

PIR2 0Dh PIE2 8Dh EEADR 10Dh EECON2

TMR1L 0Eh PCON 8Eh EEDATH 10Eh 18Eh TMR1H 0Fh OSCCON 8Fh EEADRH 10Fh

T1CON 10h OSCTUNE 90h

TMR2 11h 91h 111 h 191h

T2CON 12h PR2 92h

SSPBUF 13h SSPADD

SSPCON 14h SSPSTAT 94h

CCPR1L 15h WPUA 95h WPUB 115h

CCPR1H 16h IOCA 96h IOCB 116h 196h

CCP1CON 17h WDTCON 97h

RCSTA 18h TXSTA 98h VRCON 118h TXREG 19h SPBRG 99h CM1CON0 119h 199h RCREG 1Ah SPBRGH 9Ah CM2CON0 11Ah

PWM1CON 1Ch 9Ch 11Ch 19Ch

ECCPAS 1Dh ADRESH 1Eh ADRESL 9Eh ANSEL 11Eh SRCON 19Eh ADCON0 1Fh ADCON1 9Fh ANSELH 11Fh

00h

08h 88h 108h 188h 09h 89h 109h 189h

1Bh BAUDCTL 9Bh CM2CON1 11Bh 19Bh

20h

间接寻址

(1)

80h

(2)

93h 113h 193h

9Dh 11Dh PSTRCON 19Dh

A0h

间接寻址

(1)

100h

110h 190h

112h 192h

114h 194h

117h 197h

120h

间接寻址

(1)

180h

18Dh

18Fh

195h

198h

19Ah

19Fh 1A0h

通用

寄存器

96 字节

7Fh FFh 17Fh 1FFh

Bank 0 Bank 1 Bank 2 Bank 3

未实现数据存储器单元，读为 0。

注 1：非物理寄存器。

2：在某些情况下，地址 93h 还访问 SSP 屏蔽（SSPMSK）寄存器。

详情请参见寄存器 13-2 和 13-3。

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 31 页

寄存器

80 字节

访问

70h-7Fh

EFh 16Fh F0h

通用

寄存器

80 字节

访问

70h-7Fh

170h

访问

70h-7Fh

1F0h

PIC16F631/677/685/687/689/690

表 2-1： PIC16F631/677/685/687/689/690 特殊功能寄存器汇总， BANK 0

地址名称

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

Bank 0

00h INDF

01h TMR0

02h PCL

03h STATUS IRP RP1 RP0 TO

04h FSR

05h PORTA

06h PORTB

07h PORTC

08h —

09h —

0Ah PCLATH

寻址此单元使用 FSR 的内容寻址数据存储器（非物理寄存器）

Timer0 模块寄存器

程序计数器（Program Counter， PC）的低字节

间接数据寄存器地址指针

(7)

— — RA5 RA4 RA3 RA2 RA1 RA0 --xx xxxx 59,201

RB7 RB6 RB5 RB4 — — — — xxxx ---- 69,201

RC7 RC6 RC5 RC4 RC3 RC2 RC1 RC0 xxxx xxxx 76,201

未实现

— — —

程序计数器高 5 位的写缓冲器

PD ZDCC0001 1xxx 36,201

0Bh INTCON GIE PEIE T0IE INTE RABIE T0IF INTF RABIF

0Ch PIR1

0Dh PIR2

0Eh TMR1L

0Fh TMR1H

—ADIF

OSFIF C2IF C1IF EEIF — — — — 0000 ---- 42,201

16 位 TMR1 寄存器最低有效字节的保持寄存器

(4)

10h T1CON T1GINV TMR1GE T1CKPS1 T1CKPS0 T1OSCEN T1SYNC

11h TMR2

12h T2CON

13h SSPBUF

14h SSPCON

15h CCPR1L

16h CCPR1H

17h CCP1CON

18h RCSTA

19h TXREG

1Ah RCREG

1Bh —

1Ch

1Dh

1Eh ADRESH

1Fh ADCON0

(3)

(5)

(3)

(2)

PWM1CON

(3)

ECCPAS

Timer2 模块寄存器

— TOUTPS3 TOUTPS2 TOUTPS1 TOUTPS0 TMR2ON T2CKPS1 T2CKPS0 -000 0000 92,201

同步串行端口的接收缓冲器 / 发送寄存器

(5,6)

WCOL SSPOV SSPEN CKP SSPM3 SSPM2 SSPM1 SSPM0 0000 0000 177,201

捕捉 / 比较 /PWM 寄存器 1 （LSB）

(3)

捕捉 / 比较 /PWM 寄存器 1 （MSB）

(3)

P1M1 P1M0 DC1B1 DC1B0 CCP1M3 CCP1M2 CCP1M1 CCP1M0 0000 0000 127,201

SPEN RX9 SREN CREN ADDEN FERR OERR RX9D 0000 000x 159,201

EUSART 发送数据寄存器

EUSART 接收数据寄存器

未实现

(3)

PRSEN PDC6 PDC5 PDC4 PDC3 PDC2 PDC1 PDC0 0000 0000 144,201

ECCPASE ECCPAS2 ECCPAS1 ECCPAS0 PSSAC1 PSSAC0 PSSBD1 PSSBD0 0000 0000 141,201

(4)

A/D 结果寄存器的高字节

(4)

ADFM VCFG CHS3 CHS2 CHS1 CHS0 GO/DONE ADON 0000 0000 113,201

RCIF

(2)

TXIF

(2)

SSPIF

(5)

CCP1IF

(3)

TMR2IF

(3)

TMR1IF -000 0000 41,201

TMR1CS TMR1ON 0000 0000 88,201

图注： – = 未实现单元读为 0， u = 不变， x = 未知， q = 取值视具体情况而定，阴影 = 未实现注 1： MCLR

和 WDT 复位不影响数据锁存器之前的值。 RABIF 位在复位时将清零但若存在不匹配则会再次置 1。

2：仅限 PIC16F687/PIC16F689/PIC16F690。 3：仅限 PIC16F685/PIC16F690。 4：仅限 PIC16F677/PIC16F685/PIC16F687/PIC16F689/PIC16F690。 5：仅限 PIC16F677/PIC16F687/PIC16F689/PIC16F690。 6：当 SSPCON 寄存器的 SSPM<3:0> 位 = 1001 时，任何读取 SSPADD SFR 地址的操作均通过 SSPMSK 寄存器进行。详情请参见

寄存器 13-2 和 13-3。

7：由 ANSEL 和 ANSELH 寄存器控制的具有模拟功能的端口引脚将在复位后立即读为 0，即使数据锁存器未定义（POR）或不变（其他

复位）时也是如此。

POR 和

BOR 的值

xxxx xxxx 44,201 xxxx xxxx 81,201 0000 0000 44,201

xxxx xxxx 44,201

---0 0000 44,201

(1)

0000 000x 38,201

xxxx xxxx 86,201 xxxx xxxx 86,201

0000 0000 91,201

xxxx xxxx 178,201

xxxx xxxx 128,201 xxxx xxxx 128,201

0000 0000 151 0000 0000 154

xxxx xxxx 115,201

页

— —

DS41262C_CN 第 32 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

表 2-2： PIC16F631/677/685/687/689/690 特殊功能寄存器汇总， BANK 1

地址名称

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

Bank 1

80h INDF

81h OPTION_REG RABPU

82h PCL

83h STATUS IRP RP1 RP0 TO

84h FSR

85h TRISA

86h TRISB TRISB7 TRISB6 TRISB5 TRISB4

寻址此单元使用 FSR 的内容寻址数据存储器（非物理寄存器）

INTEDG T0CS T0SE PSA PS2 PS1 PS0 1111 1111

程序计数器（PC）的低字节

PD ZDCC0001 1xxx 36,201

间接数据寄存器地址指针

— — TRISA5 TRISA4 TRISA3 TRISA2 TRISA1 TRISA0 --11 1111 59,201

— — — — 1111 ---- 70,202

87h TRISC TRISC7 TRISC6 TRISC5 TRISC4 TRISC3 TRISC2 TRISC1 TRISC0 1111 1111 76,201

88h —

89h —

8Ah PCLATH

未实现

— — — 程序计数器高 5 位的写缓冲器 ---0 0000 44,201

8Bh INTCON GIE PEIE T0IE INTE RABIE T0IF INTF RABIF

8Ch PIE1

—ADIE

(4)

8Dh PIE2 OSFIE C2IE C1IE EEIE

8Eh PCON

8Fh OSCCON

90h OSCTUNE

91h —

92h PR2

(3)

93h SSPADD

93h SSPMSK

94h SSPSTAT

95h WPUA

(6)

96h IOCA

97h WDTCON

98h TXSTA

99h SPBRG

(2)

9Ah SPBRGH

9Bh BAUDCTL

9Ch —

9Dh —

9Eh ADRESL

9Fh ADCON1

(5,7)

(5)

(2)

(4)

— — ULPWUE SBOREN — —PORBOR --01 --qq 43,202 — IRCF2 IRCF1 IRCF0 OSTS HTS LTS SCS -110 q000 48,202 — — — TUN4 TUN3 TUN2 TUN1 TUN0 ---0 0000 52,202

未实现

Timer2 周期寄存器

同步串行端口（I2C 模式）的地址寄存器

MSK7 MSK6 MSK5 MSK4 MSK3 MSK2 MSK1 MSK0 1111 1111 187,202

SMP CKE D/A PSR/WUA BF 0000 0000 176,202

— — WPUA5 WPUA4 — WPUA2 WPUA1 WPUA0 --11 -111 62,202 — — IOCA5 IOCA4 IOCA3 IOCA2 IOCA1 IOCA0 --00 0000 62,202 — — — WDTPS3 WDTPS2 WDTPS1 WDTPS0 SWDTEN ---0 1000 209,202

CSRC TX9 TXEN SYNC SENDB BRGH TRMT TX9D 0000 0010 158,202

BRG7 BRG6 BRG5 BRG4 BRG3 BRG2 BRG1 BRG0 0000 0000 161,202

BRG15 BRG14 BRG13 BRG12 BRG11 BRG10 BRG9 BRG8 0000 0000 161,202

ABDOVF RCIDL —SCKPBRG16— WUE ABDEN 01-0 0-00 160,202

未实现

A/D 结果寄存器的低字节

— ADCS2 ADCS1 ADCS0 — — — — -000 ---- 114 ,20 2

RCIE

(2)

TXIE

(2)

SSPIE

(5)

CCP1IE

(3)

TMR2IE

(3)

TMR1IE -000 0000 39,202

— — — — 0000 ---- 40,202

图注： – = 未实现单元读为 0， u = 不变， x = 未知， q = 取值视具体情况而定，阴影 = 未实现注 1： MCLR

和 WDT 复位不影响数据锁存器之前的值。 RABIF 位在复位时将清零但若存在不匹配则会再次置 1。

时 RA3 上拉被使能。

7：只在 SSPCON 寄存器位 SSPM<3:0> = 1001 时才可访问。

POR 和 BOR

的值

xxxx xxxx 44,201

0000 0000 44,201

xxxx xxxx 44,201

— —

(1)

0000 000x 38,201

— —

1111 1111 91,202 0000 0000 184,202

— —

xxxx xxxx 11 5,2 02

37,201

页

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 33 页

PIC16F631/677/685/687/689/690

表 2-3： PIC16F631/677/685/687/689/690 特殊功能寄存器汇总， BANK 2

地址名称

Bank 2

100h INDF

101h TMR0

102h PCL

103h STATUS IRP RP1 RP0 TO

104h FSR

105h PORTA

106h PORTB

107h PORTC

108h —

109h —

10Ah PCLATH

10Bh INTCON GIE PEIE T0IE INTE RABIE T0IF INTF RABIF

10Ch

10Dh

10Eh EEDATH

10Fh EEADRH

110 h —

111h —

112 h —

113 h —

114 h —

115h WPUB WPUB7 WPUB6 WPUB5 WPUB4

116h IOCB IOCB7 IOCB6 IOCB5 IOCB4

117 h — 118h VRCON C1VREN C2VREN VRR VP6EN VR3 VR2 VR1 VR0 0000 0000 106,202

119h CM1CON0 C1ON C1OUT

11Ah CM2CON0 C2ON C2OUT

11Bh CM2CON1 MC1OUT MC2OUT

11C h —

11D h —

11Eh ANSEL ANS7 ANS6 ANS5 ANS4 ANS3

11Fh ANSELH

图注： – = 未实现单元读为 0， u = 不变， x = 未知， q = 取值视具体情况而定，阴影 = 未实现注 1： MCLR

(4)

EE DAT EEDAT 7 EED AT6 EED AT5 EED AT4 EED AT3 EE DAT2 E EDAT1 E EDAT 0 0000 0000 120,202

EEADR EEADR7

(2)

(3)

2：仅限 PIC16F685/PIC16F689/PIC16F690。 3：仅限 PIC16F677/PIC16F685/PIC16F687/PIC16F689/PIC16F690。 4：由 ANSEL 和 ANSELH 寄存器控制的具有模拟功能的端口引脚将在复位后立即读为 0，即使数据锁存器未定义（POR）或不变（其他复

位）时也是如此。

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

寻址此单元使用 FSR 的内容寻址数据存储器（非物理寄存器）

Timer0 模块寄存器

程序计数器（PC）的低字节

PD ZDCC0001 1xxx 36,201

间接数据寄存器地址指针

— — RA5 RA4 RA3 RA2 RA1 RA0 --xx xxxx 59,201

RB7 RB6 RB5 RB4 — — — — xxxx ---- 69,201

RC7 RC6 RC5 RC4 RC3 RC2 RC1 RC0 xxxx xxxx 76,201

未实现

— — —

(3)

EEADR6 EEADR5 EEADR4 EEADR3 EEADR2 EEADR1 EEADR0 0000 0000 120,202

— —

— — — —

未实现

— — — — ANS11 ANS10 ANS9 ANS8 ---- 1111 115,202

和 WDT 复位不影响数据锁存器之前的值。 RABIF 位在复位时将清零但若存在不匹配则会再次置 1。

EEDATH5 EEDATH4 EEDATH3 EEDATH2 EEDATH1 EEDATH0

C1OE C1POL — C1R C1CH1 C1CH0 0000 -000 98,202 C2OE C2POL — C2R C2CH1 C2CH0 0000 -000 99,202

程序计数器高 5 位的写缓冲器

EEADRH3 EEADRH2 EEADRH1 EEADRH0

— — — — 1111 ---- 70,202

— — — — 0000 ---- 70,202

— — — — T1GSS C2SYNC 00-- --10 101,202

(3)

ANS2

(3)

ANS1 ANS0 1111 1111 61,202

POR 和

BOR 的值

xxxx xxxx 44,201 xxxx xxxx 81,201 0000 0000 44,201

xxxx xxxx 44,201

— —

---0 0000 44,201

(1)

0000 000x 38,201

--00 0000 120,202

---- 0000 120,202

— —

页

DS41262C_CN 第 34 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

表 2-4： PIC16F631/677/685/687/689/690 特殊功能寄存器汇总， BANK 3

地址名称

Bank 3

180h INDF

181h OPTION_REG RABPU

182h PCL

183h STATUS IRP RP1 RP0 TO

184h FSR

185h TRISA

186h TRISB TRISB7 TRISB6 TRISB5 TRISB4

187h TRISC TRISC7 TRISC6 TRISC5 TRISC4 TRISC3 TRISC2 TRISC1 TRISC0 1111 1111 76,202

188h —

189h —

18Ah PCLATH

18Bh INTCON GIE PEIE T0IE INTE RABIE T0IF INTF RABIF

18Ch EECON1 EEPGD

18Dh EECON2

18Eh —

18Fh —

190h —

191h —

192h —

193h —

194h —

195h —

196h —

197h —

198h —

199h —

19Ah —

19Bh —

19Ch —

19Dh PSTRCON

19Eh SRCON SR1 SR0 C1SEN C2REN PULSS PULSR

19Fh —

图注： – = 未实现单元读为 0， u = 不变， x = 未知， q = 取值视具体情况而定，阴影 = 未实现注 1： MCLR

2：仅限 PIC16F685/PIC16F690。

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

寻址此单元使用 FSR 的内容寻址数据存储器（非物理寄存器）

INTEDG T0CS T0SE PSA PS2 PS1 PS0 1111 1111

程序计数器（PC）的低字节

PD ZDCC0001 1xxx 36,201

间接数据存储器地址指针

— — TRISA5 TRISA4 TRISA3 TRISA2 TRISA1 TRISA0 --11 1111 59,201

— — — — 1111 ---- 70,202

未实现

— — — 程序计数器高 5 位的写缓冲器 ---0 0000 44,201

(2)

— — — WRERR WREN WR RD x--- x000 121,202

EEPROM 控制寄存器 2 （非物理寄存器）

未实现

(2)

— — — STRSYNC STRD STRC STRB STRA ---0 0001 145,202

— — 0000 00-- 103,202

未实现

和 WDT 复位不影响此前的取值数据锁存器。 RABIF 位在复位时清零但若存在不匹配则将置 1。

POR 和

BOR 的值

xxxx xxxx 44,201

0000 0000 44,201

xxxx xxxx 44,201

— —

(1)

0000 000x

---- ---- 119,202

— —

37,201

38,201

页

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 35 页

PIC16F631/677/685/687/689/690

2.2.2.1 STATUS 寄存器

如寄存器 2-1 所示，状态（STATUS）寄存器包括：

•ALU的算术运算结果状态位

• 复位状态位

• 数据存储（GPR 和 SFR）的存储区选择位

状态寄存器与其他寄存器一样，可作为任何指令的目标寄存器。如果一条影响 Z、 DC 或 C 位的指令以状态寄存器为目标寄存器，那么对这三个位的写操作将被禁止。这些位根据器件逻辑来置 1 或清零。而且， TO

标志位均为不可写位。因此，当执行一条将状态寄

存器作为目标寄存器的指令时，运行结果可能会与预想的不同。

和

例如，指令 CLRF STATUS 将会清除状态寄存器中的高三位，并将 Z 标志位置 1。这将使状态寄存器中的值成为“000u u1uu”（其中 u = 不变）。

因此，若要改变状态寄存器的值，建议使用 BCF、BSF、 SWAPF和MOVWF指令，因为这些指令将不会影响任何状态位。关于其他不会影响状态位的指令，请参见第 15.0 节 “指令集汇总”。

注 1：在减法运算时， C 和 DC 位分别作为借位

位和辅助借位位。请参见SUBLW 和 SUBWF 指令中的示例。

寄存器 2-1： STATUS：状态寄存器

R/W-0 R/W-0 R/W-0 R-1 R-1 R/W-x R/W-x R/W-x

IRP RP1 RP0 TO

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

PD ZDC

(1)

bit 7

bit 6-5

bit 4

bit 3

bit 2

bit 1

bit 0

IRP：寄存器存储区选择位（用于间接寻址）

1 = Bank 2 和 3 （100h － 1FFh） 0 = Bank 0 和 1 （00h － FFh）

RP<1:0>：寄存器存储区选择位（用于直接寻址）

00 = Bank 0 （00h － 7Fh） 01 = Bank 1 （80h － FFh） 10 = Bank 2 （100h － 17Fh） 11 = Bank 3 （180h － 1FFh）

：超时位

1 = 在上电复位、执行 CLRWDT 或 SLEEP 指令后 0 = 产生了 WDT 超时

PD：掉电位

1 = 上电或执行 CLRWDT 指令后 0 = 执行 SLEEP 指令

Z：零标志位

1 = 算术运算或者逻辑运算的结果是 0 0 = 算术运算或者逻辑运算的结果不是 0

DC：辅助进位 / 借位位（ADDWF、 ADDLW、 SUBLW 和 SUBWF 指令） 1 = 运算结果的低 4 位向高 4 位产生进位

0 = 运算结果的低 4 位向高 4 位没有产生进位

C：进位 / 借位

1 = 运算结果产生来自最高位的进位 0 = 运算结果没有产生来自最高位的进位

(1)

位

（ADDWF、 ADDLW、 SUBLW 和 SUBWF 指令）

(1)

注 1：对于借位，极性相反。减法操作的执行是通过加上第二个操作数的二进制补码（Two's Complement）来

实现的。对于移位指令（RRF 和 RLF），是把源寄存器的最高位或最低位放入 C 中。

DS41262C_CN 第 36 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

2.2.2.2 选项寄存器

选项（OPTION）寄存器（如寄存器 2-2 所示）是可读写寄存器，有各种控制位，用来配置以下各项：

• Timer0/WDT 预分频器

• 外部 RA2/INT 中断

•Timer0

•PORTA的弱上拉 / 下拉

寄存器 2-2： OPTION_REG：选项寄存器

R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1

RABPU

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

INTEDG T0CS T0SE PSA PS2 PS1 PS0

注：要使 TMR0获得 1:1的预分频比，可将 PSA

位（OPTION_REG<3>）置为 1，以将预分频器分配给 WDT。请参见第 6.3 节

“Timer1 预分频器”。

bit 7

bit 6

bit 5

bit 4

bit 3

bit 2-0

RABPU

：PORTA/PORTB 上拉使能位

1 = 禁止 PORTA/PORTB 上拉 0 = 通过单独的端口锁存值使能 PORTA/PORTB 上拉

INTEDG：中断触发边沿选择位

1 = RA2/INT 引脚的上升沿触发中断 0 = RA2/INT 引脚的下降沿触发中断

T0CS：TMR0 时钟源选择位

1 = RA2/T0CKI 引脚上的电平跳变 0 = 内部指令周期时钟（F

OSC/4）

T0SE：TMR0 信号源边沿选择位

1 = 在 RA2/T0CKI 引脚信号从高至低跳变时，递增计数 0 = 在 RA2/T0CKI 引脚信号从低至高跳变时，递增计数

PSA：预分频器分配控制位

1 = 预分频器分配给 WDT 0 = 预分频器分配给 Timer0 模块

PS<2:0>：预分频器比选择位

位值 Timer0 分频比 WDT 分频比

000 001 010 011 100 101 110 111

1 : 2 1 : 4 1 : 8 1 : 16 1 : 32 1 : 64 1 : 128 1 : 256

1 : 1 1 : 2 1 : 4 1 : 8 1 : 16 1 : 32 1 : 64 1 : 128

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 37 页

PIC16F631/677/685/687/689/690

2.2.2.3 INTCON 寄存器

INTCON 寄存器（如寄存器 2-3 所示）是可读写的寄存

器，它包含 TMR0 寄存器溢出、 PORTA 电平变化和外部RA2/AN2/T0CKI/INT/C1OUT引脚中断等各种使能控制位和标志位。

注：当中断条件满足时，无论相应中断允许位

或 INTCON 寄存器中的全局中断允许位 GIE 状态如何，中断标志位将被置 1。用户程序应确保在重新允许中断之前，相应的中断标志位已被清零。

寄存器 2-3： INTCON：中断控制寄存器

R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-x

GIE PEIE T0IE INTE RABIE

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

bit 7

bit 6

bit 5

bit 4

bit 3

bit 2

bit 1

bit 0

注 1： IOCA 或 IOCB 寄存器也必须被使能。

2：当 Timer0 计数出现计满返回时，T0IF 位将被置 1。Timer0 计数值在复位时不变，而且应在清除 T0IF 位之

3：包含 ULPWU 中断。

GIE：全局中断允许位

1 = 使能所有非屏蔽中断 0 = 禁止所有中断

PEIE：外设中断允许位

1 = 使能所有非屏蔽外设中断 0 = 禁止所有外设中断

T0IE：Timer0 溢出中断允许位

1 = 使能 Timer0 中断 0 = 禁止 Timer0 中断

INTE：RA2/INT 外部中断允许位

1 = 使能 RA2/INT 外部中断 0 = 禁止 RA2/INT 外部中断

RABIE：PORTA/PORTB 电平变化中断允许位

1 = 使能 PORTA/PORTB 电平变化中断 0 = 禁止 PORTA/PORTB 电平变化中断

T0IF：Timer0 溢出中断标志位

1 = Timer0 寄存器溢出（必须用软件清零） 0 = Timer0 寄存器没有溢出

INTF：RA2/INT 外部中断标志

1 = RA2/INT 外部中断已经发生（必须用软件清零） 0 = RA2/INT 外部中断没有发生

RABIF： PORTA/PORTB 电平变化中断标志位

1 = 至少有一个 PORTA 或 PORTB 通用 I/O 引脚状态发生变化时（必须用软件清零） 0 = PORTA 或 PORTB 通用 I/O 引脚状态均未发生变化

前对其进行初始化。

(2)

(1,3)

T0IF

(2)

INTF RABIF

DS41262C_CN 第 38 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

2.2.2.4 PIE1 寄存器

PIE1 寄存器包含中断允许位，如寄存器 2-4 所示。

寄存器 2-4： PIE1：外设中断允许寄存器 1

U-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0

—

ADIE

(5)

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

RCIE

(3)

TXIE

(3)

注： INTCON 寄存器中的 PEIE 位必须置1 以允

许任何外设中断。

SSPIE

(4)

CCP1IE

(2)

TMR2IE

(1)

TMR1IE

bit 7

bit 6

未实现：读为 0

ADIE： A/D 转换器（ADC）中断允许位

(5)

1 = 允许 ADC 中断 0 = 禁止 ADC 中断

bit 5

RCIE： EUSART 接收中断允许位

(3)

1 = 允许 EUSART 接收中断 0 = 禁止 EUSART 接收中断

bit 4

TXIE： EUSART 发送叫断允许位

(5)

1 = 允许 EUSART 发送中断 0 = 禁止 EUSART 发送中断

bit 3

SSPIE：同步串行端口（SSP）中断允许位

(4)

1 = 允许 SSP 中断 0 = 禁止 SSP 中断

bit 2

CCP1IE： CCP1 中断允许位

(2)

1 = 允许 CCP1 中断 0 = 禁止 CCP1 中断

bit 1

TMR2IE： Timer2 与 PR2 匹配中断允许位

(1)

1 = 允许 Timer2 与 PR2 匹配中断 0 = 禁止 Timer2 与 PR2 匹配中断

bit 0

TMR1IE： Timer1 溢出中断允许位

1 = 允许 Timer1 溢出中断 0 = 禁止 Timer1 溢出中断

注 1：仅限 PIC16F685/PIC16F690。

2：仅限 PIC16F685/PIC16F689/PIC16F690。 3：仅限 PIC16F687/PIC16F689/PIC16F690。 4：仅限 PIC16F677/PIC16F687/PIC16F689/PIC16F690。 5：仅限 PIC16F677/PIC16F685/PIC16F687/PIC16F689/PIC16F690。

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 39 页

PIC16F631/677/685/687/689/690

2.2.2.5 PIE2 寄存器

PIE2 寄存器包含中断允许位，如寄存器 2-5 所示。

寄存器 2-5： PIE2：外设中断允许寄存器 2

R/W-0 R/W-0 R/W-0 R/W-0 U-0 U-0 U-0 U-0

OSFIE C2IE C1IE EEIE

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

注： INTCON 寄存器的 PEIE 位必须置 1 以允

许任何外设中断。

— — — —

bit 7

bit 6

bit 5

bit 4

bit 3-0

OSFIE：振荡器故障中断允许位

1 = 允许振荡器故障中断 0 = 禁止振荡器故障中断

C2IE：比较器 C2 中断允许位

1 = 允许比较器 C2 中断 0 = 禁止比较器 C2 中断

C1IE：比较器 C1 中断允许位

1 = 允许比较器 C1 中断 0 = 禁止比较器 C1 中断

EEIE： EE 写操作中断允许位

1 = 允许写操作中断 0 = 禁止写操作中断

未实现：读为 0

DS41262C_CN 第 40 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

2.2.2.6 PIR1 寄存器

PIR1 寄存器包含各种中断标志位，如寄存器 2-6 所示。

寄存器 2-6： PIR1：外设中断请求寄存器 1

U-0 R/W-0 R-0 R-0 R/W-0 R/W-0 R/W-0 R/W-0

(5)

—

ADIF

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

RCIF

(3)

TXIF

(3)

注：当中断条件满足时，无论相应中断允许位

或 INTCON 寄存器中的全局中断允许位 GIE 状态如何，中断标志位将被置 1。用户程序应确保在重新允许中断之前，相应的中断标志位已被清零。

SSPIF

(4)

CCP1IF

(2)

TMR2IF

(1)

TMR1IF

bit 7

bit 6

未实现：读为 0 ADIF： A/D 转换器中断标志位

(5)

1 = A/D 转换完成（必须用软件清零） 0 = A/D 转换尚未完成或未启动

bit 5

RCIF： EUSART 接收中断标志位

(3)

1 = EUSART 接收缓冲器满（通过读取 RCREG 清零） 0 = EUSART 接收缓冲器不满

bit 4

TXIF： EUSART 发送中断标志位

(3)

1 = EUSART 发送缓冲器为空（通过写入 TXREG 清零） 0 = EUSART 发送缓冲器满

bit 3

SSPIF：同步串行端口（SSP）中断标志位

(4)

1 = 发送 / 接收完成（必须用软件清零） 0 = 等待发送 / 接收

bit 2

CCP1IF： CCP1 中断标志位

(2)

捕捉模式：

1 = 发生 TMR1 寄存器捕捉（必须用软件清零） 0 = 未发生 TMR1 寄存器捕捉

比较模式：

1 = 发生 TMR1 寄存器比较匹配（必须用软件清零）

0 = 未发生 TMR1 寄存器比较匹配

PWM

模式：

此模式下未使用

bit 1

TMR2IF： Timer2 与 PR2 匹配中断标志位

(1)

1 = 发生 Timer2 与 PR2 匹配（必须用软件清零） 0 = 未发生 Timer2 与 PR2 匹配

bit 0

TMR1IF： Timer1 溢出中断标志位

1 =TMR1寄存器溢出（必须用软件清零） 0 =TMR1寄存器未溢出

注 1：仅限 PIC16F685/PIC16F690。

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 41 页

PIC16F631/677/685/687/689/690

2.2.2.7 PIR2 寄存器

PIR2 寄存器包含各种中断标志位，如寄存器 2-7 所示。

寄存器 2-7： PIR2：外设中断请求寄存器 2

R/W-0 R/W-0 R/W-0 R/W-0 U-0 U-0 U-0 U-0

OSFIF C2IF C1IF EEIF

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

注：当中断条件满足时，无论相应中断允许位

或 INTCON 寄存器中的全局中断允许位 GIE 状态如何，中断标志位将被置 1。用户程序应确保在重新允许中断之前，相应的中断标志位已被清零。

— — — —

bit 7

bit 6

bit 5

bit 4

bit 3-0

OSFIF：振荡器故障中断标志位

1 = 系统振荡器故障，时钟输入变更为 INTOSC （必须用软件清零） 0 = 系统时钟正常工作

C2IF：比较器 C2 中断标志位

1 = 比较器输出（C2OUT 位）发生变化（必须用软件清零） 0 = 比较器输出（C2OUT 位）不变

C1IF：比较器 C1 中断标志位

1 = 比较器输出（C1OUT 位）发生变化（必须用软件清零） 0 = 比较器输出（C1OUT 位）不变

EEIF： EE 写操作中断标志位

1 = 写操作完成（必须用软件清零） 0 = 写操作尚未完成或未启动

未实现：读为 0

DS41262C_CN 第 42 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

2.2.2.8 PCON 寄存器

电源控制（PCON）寄存器（见寄存器 2-8）包含各种区分以下复位的标志位：

复位

））

(1)

— —PORBOR

• 上电复位（POR

• 欠压复位（BOR

• 看门狗复位（WDT）

• 外部 MCLR

PCON寄存器还控制超低功耗唤醒和BOR 的软件使能。

寄存器 2-8： PCON：电源控制寄存器

U-0 U-0 R/W-0 R/W-1 U-0 U-0 R/W-0 R/W-x

— — ULPWUE SBOREN

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

bit 7-6

bit 5

bit 4

bit 3-2

bit 1

bit 0

注 1：配置字寄存器中的 BOREN<1:0> = 01 以使此位控制 BOR

未实现：读为 0 ULPWUE：超低功耗唤醒使能位

1 = 使能超低功耗唤酷醒 0 = 禁止超低功耗唤酷醒

SBOREN：软件 BOR 使能位

1 = 使能 BOR 0 = 禁止 BOR

未实现：读为 0

POR

：上电复位状态位

1 = 未发生上电复位 0 = 发生了上电复位（发生上电复位后必须用软件置 1）

BOR：欠压复位状态位

1 = 未发生欠压复位 0 = 发生了欠压复位（欠压复位发生后必须用软件置 1）

(1)

。

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 43 页

PIC16F631/677/685/687/689/690

2.3 PCL 和 PCLATH

程序计数器（PC）为 13 位宽。其低 8 位来自可读写的 PCL 寄存器，高 5 位（PC<12:8>）来自 PCLATH，不

能直接读写。只要发生复位，PC 就将被清零。图 2-9 显示了装载 PC 值的两种情形。图 2-9 上方的例子说明在写 PCL （PCLATH<4:0> → PCH）时是如何装载 PC 的。图 2-9 下方的例子说明了在执行 CALL或 GOTO 指令期间

（PCLATH<4:3> → PCH），是如何装载 PC 的。

图 2-9：在不同情况下装载 PC

PCH PCL

12 8 7 0

PCLATH<4:0>

PCLATH

PCH PCL

12 11 10 0

PCLATH<4:3>

PCLATH

2.3.1 修改 PCL

执行任何以PCL寄存器为目标寄存器的指令将同时使程序计数器的 PC<12:8> 位（PCH）被 PCLATH 寄存器的内容所取代。这样可通过将所需的高 5 位写入 PCLATH 寄存器来改变程序计数器的所有内容。当低 8 位写入 PCL 寄存器时，程序计数器的所有 13 位将变为 PCLATH 寄存器中所包含的值以及写入 PCL 寄存器中的值。

计算GOTO指令是通过向程序计数器加入偏移量（ADDWF PCL）来实现的。通过修改 PCL 寄存器跳转到查找表或程序分支表（计算 GOTO）时应特别谨慎。假定 PCLATH 设置为表的起始地址，如果表长度大于 255 条指令，或如果存储器地址的低 8 位在表的中间从 0xFF 计满返回到0x00，那么在每次表起始地址与表内的目标地址之间发生计满返回时， PCLATH 必须均必须递增。

更多信息请参见应用笔记 AN556，“ Implementing a Table Read”（ DS00556）。

以 PCL 为

目标的指令

ALU 结果

GOTO, CALL

OPCODE<10:0>

2.3.2 堆栈

PIC16F631/677/685/687/689/690 器件具有 8级 x13位

宽的硬件堆栈（见图 2-2 和 2-3）。堆栈空间既不占用程序存储区空间，也不占用数据存储区空间，而且堆栈指针是不可读写的。当执行 CALL 指令或当中断导致程序跳转时， PC 值将被压入（PUSH）堆栈。而在执行 RETURN、RETLW 或RETFIE 指令时，堆栈中的断点地址将从堆栈中弹出（POP）到 PC 中。PCLATH不受 PUSH 或 POP 操作的影响。

堆栈的工作原理犹如循环缓冲区。这意味着当堆栈压栈 8 次后，第 9 次压栈的数值将会覆盖第一次压栈时所保存的数值，而第十次压栈数值将覆盖第二次压栈时保存的数值，以后依次类推。

注 1：不存在指明堆栈是否上溢或下溢的状态标

志位。

2：不存在被称为 PUSH 或 POP 的指令 / 助

记符。堆栈的压入或弹出是源于执行了 CALL、RETURN、RETLW 和 RETFIE 指令，或源于指向中断向量地址。

2.4 间接寻址、 INDF 和 FSR 寄存器

INDF 寄存器不是实际存在的寄存器，对 INDF 寄存器进行寻址将产生间接寻址。

使用 INDF 寄存器可进行间接寻址。任何使用 INDF 寄存器的指令，实际上是对文件选择寄存器（FSR）所指向的数据进行存取。间接对 INDF 进行读操作将返回 00h。间接对 INDF 寄存器进行写操作将导致空操作（尽管可能会影响状态标志位）。通过将 8 位的FSR 寄存器与 STATUS 寄存器的IRP 位进行组合可得到一个有效的 9 位地址，如图 2-10 所示。

例 2-1 给出了一个使用间接寻址将 RAM 地址单元 20h- 2Fh 清零的简单程序。

例 2-1：间接寻址

MOVLW 0x20 ;initialize pointer MOVWF FSR ;to RAM

NEXT CLRF INDF ;clear INDF register

INCF FSR ;inc pointer BTFSS FSR,4 ;all done? GOTO NEXT ;no clear next

CONTINUE ;yes continue

DS41262C_CN 第 44 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

图 2-10：直接/ 间接寻址 PIC16F631/677/685/687/689/690

RP1 RP0 6

来自操作码

间接寻址直接寻址

IRP 文件选择寄存器

存储区选择位置选择

00 01 10 11

00h

数据存储器

7Fh

Bank 0 Bank 1 Bank 2 Bank 3

存储器映射的详情请参见图 2-6， 2-7 和 2-8。

存储区选择

180h

1FFh

位置选择

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 45 页

PIC16F631/677/685/687/689/690

注：

DS41262C_CN 第 46 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

3.0 振荡器模式（带故障保护时钟监

视器）

3.1 概述

振荡器模块具有多种时钟源和选择特性，广泛使用于各种应用中，同时最大限度地发挥应用性能并降低功耗。图 3-1 为振荡器模块的框图。

时钟源可配置为来自外部振荡器、石英晶体谐振器、陶瓷谐振器以及阻容（Resistor-Capacitor，RC）电路。此外，系统时钟源可配置为两个内部振荡器之一，并通过软件来选择速度。其他时钟特性包括：

• 可通过软件选择外部或内部系统时钟源。

• 双速启动模式，最大限度地缩短外部振荡器起振与

代码执行之间的延时。

• 故障保护时钟监控器（Fail-Safe Clock Monitor， FSCM），用来检测外部时钟源（LP、 XT、 HS、 EC 或 RC 模式）故障以及自动切换到内部振荡

器。

图 3-1： PIC® MCU 时钟源框图

外部振荡器

OSC2

振荡器模块可配置为以下 8 种时钟模式之一。

1. EC——外部时钟， I/O 在 OSC2/CLKOUT 上。

2. LP——32 kHz 低功耗晶振模式。

3. XT——中等增益晶振或陶瓷谐振振荡器模式。

4. HS——高增益晶振或陶瓷谐振器模式。

5. RC——外部阻容（RC），F

OSC/4 输出到 OSC2/

CLKOUT。

6. RCIO——外部阻容，I/O 在 OSC2/CLKOUT 上。

7. INTOSC——内部振荡器，F

OSC/4 输出到 OSC2

且 I/O 在 OSC1/CLKIN 上。

8. INTOSCIO——内部振荡器， I/O 在 OSC2/ CLKOUT 和 OSC1/CLKIN 上。

通过配置字寄存器（CONFIG）的 FOSC<2:0> 位来配置时钟源模式。内部时钟可用两个内部振荡器产生。 HFINTOSC 是经过校准的高频振荡器。LFINTOSC 是未经校准的低频振荡器。

FOSC<2:0>

（配置字寄存器）

SCS<0>

（OSCCON 寄存器）

OSC1

内部振荡器

HFINTOSC

8 MHz

LFINTOSC

31 kHz

休眠

后分频器

IRCF<2:0>

（OSCCON 寄存器）

8 MHz

4 MHz

2 MHz

1 MHz

500 kHz

250 kHz

125 kHz

31 kHz

111 110 101 100

011 010 001 000

LP, XT, HS, RC, RCIO, EC

MUX

INTOSC

上电延时定时器（PWRT）看门狗定时器（WDT）故障保护时钟监控器（FSCM）

系统时钟

（CPU 和外设）

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 47 页

PIC16F631/677/685/687/689/690

3.2 振荡器控制

振荡器控制（OSCCON）寄存器（图 3-1）控制系统时钟和频率选择等选项。 OSCCON 寄存器包含以下位：

• 频率选择位（IRCF）

• 频率状态位（HTS， LTS）

• 系统时钟控制位（OSTS， SCS）

寄存器 3-1： OSCCON：振荡器控制寄存器

U-0 R/W-1 R/W-1 R/W-0 R-1 R-0 R-0 R/W-0

— IRCF2 IRCF1 IRCF0 OSTS

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

(1)

HTS LTS SCS

bit 7

bit 6-4

bit 3

bit 2

bit 1

bit 0

注 1：双速启动且选取 LP、 XT 或 HS 为振荡器模式时，或者故障保护模式使能时，该位将复位为 0。

未实现：读为 0 IRCF<2:0>：内部振荡器频率选择位

000 = 31 kHz 001 = 125 kHz 010 = 250 kHz 011 = 500 kHz 100 = 1MHz 101 = 2MHz 110 = 4MHz（缺省值） 111 = 8MHz

OSTS：振荡器起振超时状态位

1 = 器件运行在 FOSC<2:0> 定义的外部时钟之下 0 = 器件运行在内部振荡器之下（HFINTOSC 或 LFINTOSC）

HTS：HFINTOSC （高频——8MHz到 125 kHz）状态位

1 =HFINTOSC稳定 0 =HFINTOSC不稳定

LTS ：LFINTOSC （低频——31 kHz）状态位

1 =LFINTOSC稳定 0 =LFINTOSC不稳定

SCS：系统时钟选择位

1 = 内部振荡器用于系统时钟 0 = 时钟源由 FOSC<2:0> 决定

(1)

DS41262C_CN 第 48 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

3.3 时钟源模式

时钟源模式可分为外部和内部模式。

• 外部时钟模式依靠外部电路提供时钟源。例子有：振荡器模块（EC 模式）、石英晶体谐振器或陶瓷谐振器（LP、 XT 和 HS 模式）以及阻容（RC）模式电路。

• 内部时钟源内置于振荡器模块中。振荡器模块有两个内部振荡器，一个是 8MHz高频内部振荡器

（HFINTOSC），另一个是 31 kHz 低频内部振荡

器（LFINTOSC）。

可通过 OSCCON 寄存器的系统时钟选择（SCS）位，在外部或内部时钟源之间选择系统时钟。欲了解更多信息，请参见第 3.6 节 “时钟切换”）。

3.4 外部时钟模式

3.4.1 振荡器起振定时器（OST）

如果振荡器模块配置为 LP、 XT 或 HS 模式，振荡器起振定时器（OST）对来自 OSC1 的振荡计数 1024 次。这发生在上电复位（POR）之后以及上电延时定时器

（PWRT）延时结束（如果配置了）时，或从休眠中唤

醒后。在此期间，程序计数器不递增，程序执行暂停。 OST 确保使用石英晶体谐振器或陶瓷谐振器的振荡器电路已经启动并向振荡器模块提供稳定的系统时钟信号。当在时钟源之间切换时，需要一定的延时以使新时钟稳定。表 3-1 给出了振荡器延时的例子。

为了使外部振荡器起振和代码执行之间的延时最小，可选择双速时钟启动模式（见第 3.7 节 “双速时钟启动模式”）。

表 3-1：振荡器延时示例

切换自切换到频率振荡器延时

休眠 /POR

休眠 /POR EC， RC DC － 20 MHz 双周期

LFINTOSC （31 kHz） EC， RC DC － 20 MHz 每次一周期

休眠 /POR LP， XT， HS 32 kHz 到 20 MHz 1024 个时钟周期（OST）

LFINTOSC （31 kHz）

注 1： 5ms到 10 ms 起振延时是基于 1MHz系统时钟得出的。

LFINTOSC

HFINTOSC

31 kHz

125 kHz 到 8MHz

125 kHz 到 8MHz 1µs （近似值）

5 µs-10 µs （近似值） CPU 启动

(1)

3.4.2 EC 模式

外部时钟（EC）模式允许外部产生的逻辑电平作为系统时钟源。工作在此模式下时，外部时钟源连接到

OSC1 输入，OSC2 引脚可用作通用 I/O。图 3-2 给出了 EC 模式的引脚连接。

当选取 EC 模式时，振荡器起振定时器（OST）被禁止。因此，上电复位（POR）后或者从休眠中唤醒后的操作不存在延时。因为 PIC 的，停止外部时钟输入将使器件暂停工作并保持所有数据完整。当再次启动外部时钟时，器件恢复工作，就好像没有停止过一样。

MCU 的设计是完全静态

图 3-2：外部时钟（EC）模式的工作原理

来自外部系统的时钟

I/O

注 1：此引脚的其他功能列在第 1.0 节 “器件概述”

中。

OSC1/CLKIN

PIC® MCU

OSC2/CLKOUT

(1)

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 49 页

PIC16F631/677/685/687/689/690

3.4.3 LP、 XT 和 HS 模式

LP、XT 和 HS 模式支持连接到 OSC1 和 OSC2 的石英

晶体谐振器或陶瓷谐振器的使用（图 3-3）。模式选择内部反相放大器的低、中或高增益设定，以支持各种谐振器类型及速度。

LP振荡器模式选择内部反相放大器的最低增益设定。LP 模式的电流消耗在三种模式中最小。该模式设计仅用于驱动 32.768 kHz 音叉（Tuning Fork）式晶振（钟表晶振）。

XT 振荡器模式选择内部反相放大器的中等增益设定。 XT 模式的电流消耗在三种模式中居中。该模式最适用于驱动具备中等驱动电平规格要求的谐振器。

HS 振荡器模式选择内部反相放大器的最高增益设定。 HS 模式的电流消耗在三种模式中最大。该模式最适用于驱动需要高驱动设定的谐振器。

图 3-3 和图 3-4 分别给出了石英晶体谐振器和陶瓷谐振器的典型电路。

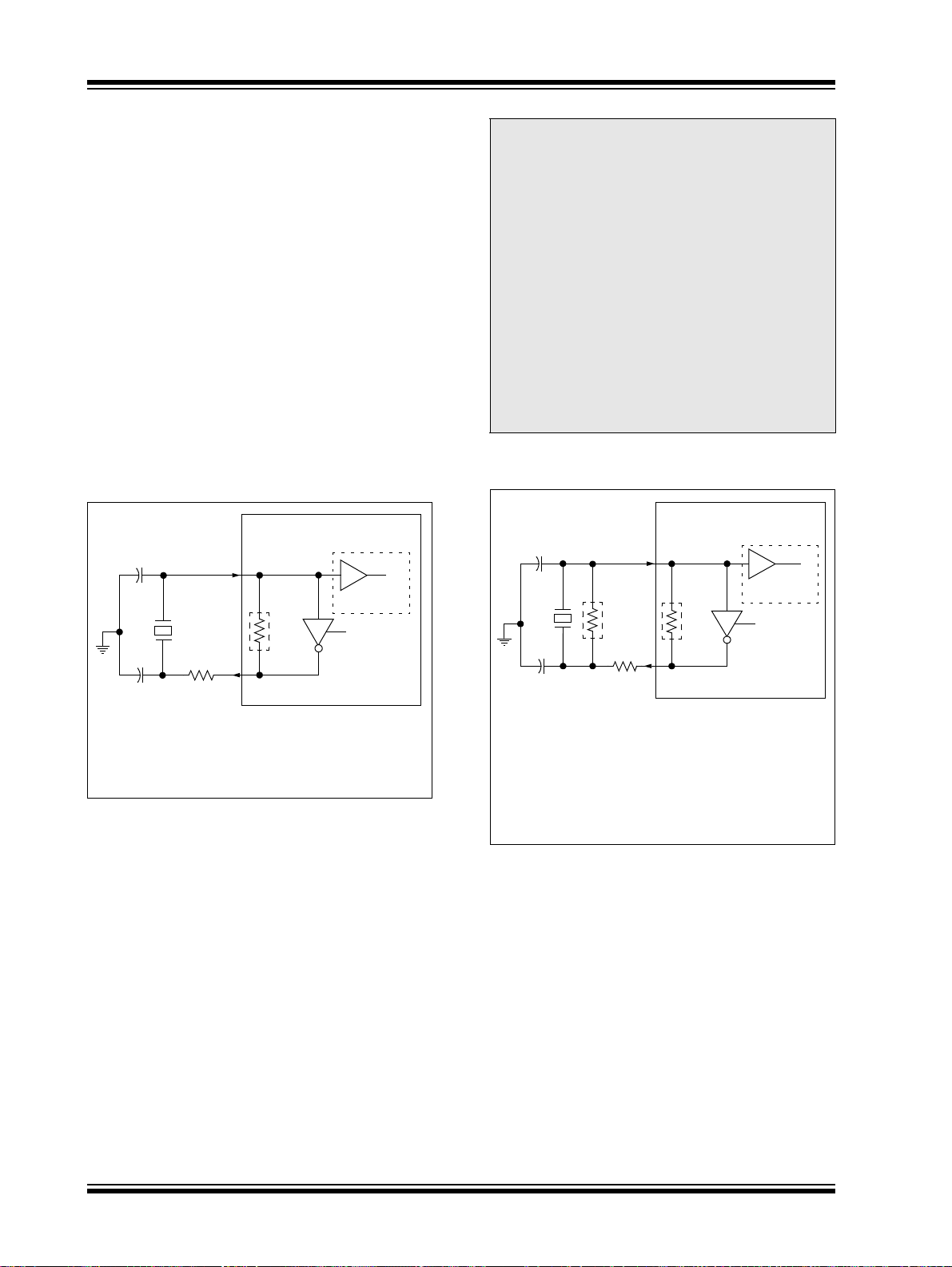

图 3-3：石英晶振的工作原理（LP、 XT 或

HS 模式）

PIC® MCU

OSC1/CLKIN

石英晶体

(2)

至内部逻辑

休眠

注 1：石英晶振的特性随类型、封装和制造商而

变化。要了解规格说明和推荐应用，应查阅制造商提供的数据手册。

2：应始终验证振荡器在应用预期的 V

DD 和温

度范围内的性能。

3：如需振荡器设计的帮助，请参见以下

Microchip 应用笔记：

• AN826，“Crystal Oscillator Basics and

Crystal Selection for rfPIC

and PIC®

Devices”（DS00826）

• AN849，“Basic PIC® Oscillator Design”（DS00849）

• AN943，“Practical PIC

Oscillator

Analysis and Design”（DS00943）

• AN949，“Making Your Oscillator Work”（DS00949）

图 3-4：陶瓷谐振器的工作原理（XT 或 HS

模式）

PIC® MCU

OSC1/CLKIN

(3)

(2)

至内部逻辑

Sleep

OSC2/CLKOUT

注 1：低驱动电平的石英晶振可能需要串联一个电阻

（R

2： R

(1)

S）。

F 的值根据所选的振荡模式变化（典型值在

2MΩ 到 10 MΩ 之间）。

OSC2/CLKOUT

(

陶瓷谐振器

注 1：低驱动电平的陶瓷谐振器可能需要串联一个电

阻（R

F 的值根据所选的振荡模式变化（典型值在

2：R

2MΩ 到 10 MΩ 之间）。

3：要使陶瓷谐振器正常工作，可能需要并联一个

反馈电阻（R

S）。

P）（典型值 1MΩ）。

DS41262C_CN 第 50 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

3.4.4 外部 RC 模式

外部阻容（RC）模式支持使用外部 RC 电路。对时钟精度要求不高时，这使设计人员有了很大的频率选择空间，且保持成本最低。有 RC 和 RCIO 两种模式。

在 RC 模式下，RC 电路连接到 OSC1。OSC2/CLKOUT 输出 RC 振荡频率的4 分频。该信号可用来为外部电路、同步、校准、测试或其他应用需求提供时钟。图 3-5 给出了外部 RC 模式的连接图。

图 3-5：外部RC 模式

VDD

REXT

OSC1/CLKIN

CEXT

VSS

OSC/4 或

(2)

I/O

建议值： 10 kΩ ≤ REXT ≤ 100 kΩ， <3V

注 1：该引脚的其他功能列在第 1.0 节 “器件概述”

中。

2：输出取决于 RC 或 RCIO 时钟模式。

OSC2/CLKOUT

3 kΩ ≤ R C

EXT > 20 pF， 2-5V

在 RCIO 模式下， RC 电路连接到 OSC1。 OSC2 成为额外的通用 I/O 引脚。 I/O 引脚成为 PORTA 的 bit 4

（RA4）。图 3-6 给出了 RCIO 模式的连接图。

RC 振荡器频率是供电电压、电阻（R

EXT）值以及工作温度的函数。影响振荡器频率的其

（C

他因素有：

• 电压门限值变化

• 元件容差

• 不同封装的电容

用户还应考虑因所使用的外部 RC 元件的容差而导致的差异。

PIC® MCU

内部时钟

(1)

EXT ≤ 100 kΩ， 3-5V

EXT）和电容

3.5 内部时钟模式

振荡器模块有两个独立的内部振荡器，可配置或选取为系统时钟源。

1. HFINTOSC（高频内部振荡器）出厂时已校准，工作频率为 8MHz。使用 OSCTUNE 寄存器

（寄存器3-1），用户可通过软件调整HFINTOSC

的频率，调整范围为 ±12%。

2. LFINTOSC（低频内部振荡器）未经校准，工作频率为 31 kHz。

通过软件对 OSCCON 寄存器的内部振荡器频率选择位 IRCF<2:0> 进行操作，可选择系统时钟速度。

可通过 OSCCON 寄存器的系统时钟选择（SCS）位，在外部或内部时钟源之间选择系统时钟（见第 3.6 节

“时钟切换”）。

3.5.1 INTOSC 和 INTOSCIO 模式

当在配置字寄存器（CONFIG）中使用振荡器选择位 FOSC<2:0> 设置器件时，在 INTOSC 和 INTOSCIO 模式下将内部振荡器配置为系统时钟源。

在 INTOSC 模式下， OSC1/CLKIN 可用作通用 I/O。

OSC2/CLKOUT 输出所选内部振荡器频率的 4 分频。 CLKOUT 信号可用来为外部电路、同步、校准、测试或

其他应用需求提供时钟。

在INTOSCIO模式下，OSC1/CLKIN和 OSC2/CLKOUT 引脚可用作通用 I/O。

3.5.2 HFINTOSC

高频内部振荡器（HFINTOSC）是出厂时已校准的 8MHz 内部时钟源。使用 OSCTUNE 寄存器

（寄存器 3-2），可通过软件调整 HFINTOSC 的频率，

调整范围约为 ±12%。

HFINTOSC 的输出连接到后分频器和多路复用器（见图 3-1）。使用 OSCCON 寄存器的 IRCF<2:0> 位，可通过软件选择七个频率之一（见第 3.5.4 节 “频率选择位（IRCF）”）。

将 OSCCON 寄存器的 ICRF<2:0> 位设置为 ≠ 000 选择

8MHz 到 125 kHz 之间的任一频率，可使能 HFINTOSC。然后将 OSCCON 寄存器的系统时钟源

（SCS）位置 1，或通过将配置字寄存器（CONFIG）

中的 IESO 置 1 使能双速启动。

OSCCON 寄存器的 HF 内部振荡器（HTS）位用于显示 HFINTOSC 是否稳定。

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 51 页

PIC16F631/677/685/687/689/690

3.5.2.1 OSCTUNE 寄存器

HFINTOSC 在出厂时已校准，但可通过在软件中写入 OSCTUNE 寄存器（寄存器 3-2）来进行调节。

OSCTUNE 寄存器的调节范围为 ±12%。OSCTUNE 寄

存器的缺省值为 0。该值是一个 5 位的 2 的补码。由于制造工艺的差异，可能无法确定单调性和频率步进。

当 OSCTUNE 寄存器被修改时， HFINTOSC 频率将开始转变为新频率。转变期间，代码将继续执行。是否已发生频率转变并无明确的指示。

OSCTUNE 不影响LFINTOSC 频率。依赖于 LFINTOSC 时钟源频率的功能，如上电延时定时器（PWRT）、看门狗定时器（WDT）、故障保护时钟监控器（FSCM）

不

以及外设等，其工作

受频率改变的影响。

寄存器 3-2： OSCTUNE：振荡器调节寄存器

U-0 U-0 U-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0

— — — TUN4 TUN3 TUN2 TUN1 TUN0

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

bit 7-5

bit 4-0

未实现：读为 0 UN<4:0>：频率调节位

01111 = 最大频率 01110 =

•

00001 = 00000 = 振荡器模块运行在经过校准的频率上。 11111 =

•

• 10000 = 最小频率

DS41262C_CN 第 52 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

3.5.3 LFINTOSC

低频内部振荡器（LFINTOSC）是未经校准的 31 kHz 内部时钟源。

LFINTOSC 的输出连接到后分频器和多路复用器（见图 3-1）。通过软件对 OSCCON 寄存器的 IRCF<2:0> 位进行操作，选取 31 kHz。更多信息，请参见第 3.5.4 节“频率选择位（IRCF）”）。LFINTOSC 还是上电延时定时器（PWRT）、看门狗定时器（WDT）以及故障保护时钟监控器（FSCM）的时钟源。

选取 31 kHz （将 OSCCON 寄存器的 IRCF<2:0> 位设置为 000）为系统时钟源（OSCCON 寄存器的位 SCS = 1），或者使能以下任一项时， LFINTOSC 将被使能：

• 双速启动（配置字寄存器的位 IESO = 1 且 OSCCON 寄存器的位 IRCF = 000）

• 上电延时定时器（PWRT）

• 看门狗定时器（WDT）

• 故障保护时钟监控器（FSCM）

OSCCON 寄存器的 LF 内部振荡器（LTS）位用于指示 LFINTOSC 是否稳定。

3.5.4 频率选择位（IRCF）

8 MHz HFINTOSC 和 31 kHz LFINTOSC 的输出连接到

后分频器和多路复用器（见图 3-1）。 OSCCON 寄存器的内部振荡器频率选择位IRCF<2:0>用于选择内部振荡器的频率输出。可通过软件选择以下 8 个频率之一：

•8 MHz

•4 MHz（复位后的缺省值）

•2 MHz

•1 MHz

• 500 kHz

• 250 kHz

• 125 kHz

• 31 kHz

注：任何复位后， OSCCON 寄存器的

IRCF<2:0> 位将被置为 110 且频率选择置

为 4MHz。用户可修改 IRCF 位来选择其他频率。

3.5.5 HFINTOSC 和 LFINTOSC 时钟切换时序

当在 LFINTOSC 和 HFINTOSC 之间切换时，新的振荡器可能为了省电已经关闭（见图 3-6）。在这种情况下， OSCCON 寄存器的IRCF 位被修改之后、频率选择生效之前，存在一个延时。OSCCON 寄存器的 LTS 和 HTS 位将反映 LFINTOSC 和 HFINTOSC 振荡器的当前活动状态。频率选择时序如下：

1. OSCCON 寄存器的 IRCF<2:0> 位被修改。

2. 如果新时钟是关闭的，开始一个时钟启动延时。

3. 时钟切换电路等待当前时钟下降沿的到来。

4. CLKOUT 保持为低，时钟切换电路等待新时钟上

升沿的到来。

5. 现在 CLKOUT 连接到新时钟。OSCCON 寄存器

的 HTS 和 LTS 位按要求被更新。

6. 时钟切换完成。

更多信息请参见图 3-1。

如果选取的内部振荡器速度在 8MHz到125 kHz 之间，选取新频率不存在启动延时。这是因为新旧频率都来自经过后分频器和多路复用器的 HFINTOSC。

启动延时规范在第 17.0 节 “电气特性”中与振荡器相关的表格中。

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 53 页

PIC16F631/677/685/687/689/690

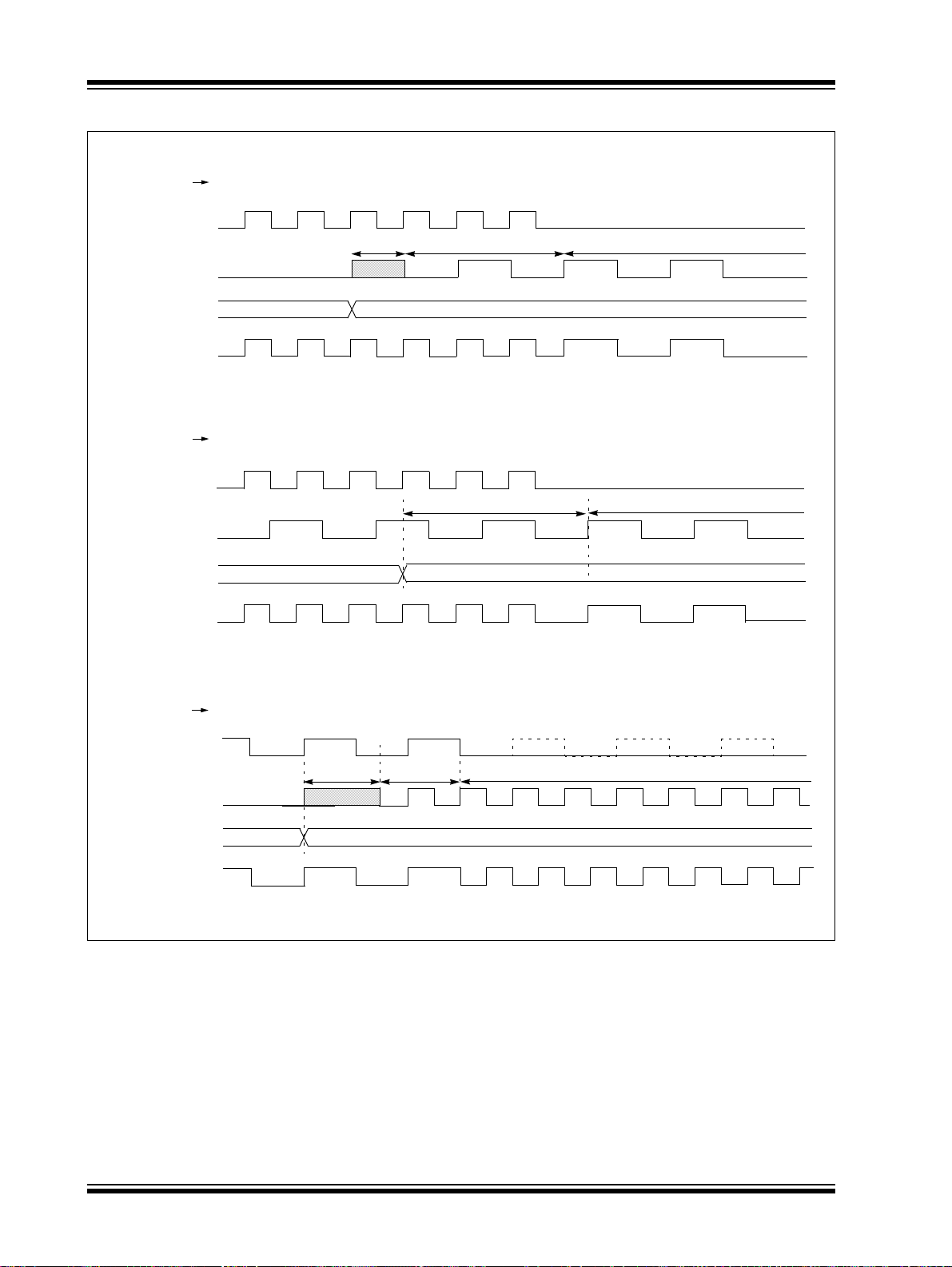

图 3-6：内部振荡器切换时序

HFINTOSC LFINTOSC（禁止 FSCM 和 WDT）

HFINTOSC

启振时间

LFINTOSC

2 周期同步运行

IRCF<2:0>

系统时钟

HFINTOSC

LFINTOSC

IRCF<2:0>

系统时钟

LFINTOSC HFINTOSC

LFINTOSC

HFINTOSC

LFINTOSC（禁止 FSCM 或 WDT）

≠ 0 = 0

≠ 0

起振时间 2 周期同步

2 周期同步运行

= 0

除非使能 WDT 或 FSCM，否则 LFINTOSC 将关闭。

运行

IRCF<2:0>

系统时钟

DS41262C_CN 第 54 页初稿  2007 Microchip Technology Inc.

= 0 ≠ 0

PIC16F631/677/685/687/689/690

3.6 时钟切换

通过软件对 OSCCON 寄存器的系统时钟选择（SCS）位进行操作，可将系统时钟源在外部和内部时钟源之间切换。

3.6.1 系统时钟选择（SCS）位

OSCCON 寄存器的系统时钟选择（SCS）位选择用于 CPU 和外设的系统时钟源。

•OSCCON寄存器的位 SCS = 0 时，系统时钟源由

配置字寄存器（CONFIG）中 FOSC<2:0> 位的配置决定。

•OSCCON寄存器的位 SCS = 1 时，根据 OSCCON 寄存器的 IRCF<2:0> 位所选的内部振荡器频率选取系统时钟源。复位后，OSCCON 寄存器的 SCS 总是被清零。

注：任何自动时钟切换（可能产生自双速启动

或故障保护时钟监控器）都不更新

OSCCON 寄存器的 SCS 位。用户可监控 OSCCON 寄存器的 OSTS位以确定当前的

系统时钟源。

3.6.2 振荡器起振超时状态（OSTS）位

OSCCON 寄存器的振荡器起振超时状态（OSTS）位

用于指示系统时钟是来自外部时钟源，还是来自内部时钟源。外部时钟源由配置字寄存器（CONFIG）的 FOSC<2:0> 定义。OSTS 还特别指明在 LP、XT 或 HS 模式下，振荡器起振定时器（OST）是否已超时。

3.7 双速时钟启动模式

双速启动模式通过最大限度地缩短外部振荡器起振与代码执行之间的延时，进一步节省了功耗。对于频繁使用休眠模式的应用，双速启动模式将在器件唤醒后除去外部振荡器的起振时间，从而可降低器件的总体功耗。

该模式使得应用能够从休眠中唤醒，将 INTOSC 用作时钟源执行数条指令，然后再返回休眠状态而无需等待主振荡器的稳定。

注：执行 SLEEP 指令将中止振荡器起振时间，

并使 OSCCON 寄存器的 OSTS 位保持清零。

当振荡器模块配置为 LP、 XT 或 HS 模式时，振荡器起振定时器（OST）使能（见第 3.4.1 节 “振荡器起振定时器（OST）”）。 OST 将暂停程序执行，直到完成 1024 次振荡计数。双速启动模式在 OST 计数时使用内部振荡器进行工作，使代码执行的延时最大限度地缩短。当 OST 计数到 1024 且 OSCCON 寄存器的 OSTS 位置 1 时，程序执行切换至外部振荡器。

3.7.1 双速启动模式配置

通过以下设定来配置双速启动模式：

• 配置字寄存器（CONFIG）中的位 IESO = 1 ；内部 / 外部切换位（使能双速启动模式）。

•OSCCON寄存器的位 SCS = 0。

• 配置字寄存器（CONFIG）中的 FOSC<2:0> 配置

为 LP、 XT 或 HS 模式。

在下列操作之后，进入双速启动模式：

• 上电复位（POR）且上电延时定时器（PWRT）延时结束（使能时）后，或者

• 从休眠状态唤醒。

如果外部时钟振荡器配置为除 LP、 XT 或 HS 模式以外的任一模式，那么双速启动将被禁止。这是因为 POR 后或从休眠中退出时，外部时钟振荡器不需要稳定时间。

3.7.2 双速启动顺序

1. 从上电复位或休眠中唤醒。

2. 使用内部振荡器以 OSCCON 寄存器的

IRCF<2:0> 位设置的频率开始执行指令。

3. OST 使能，计数 1024 个时钟周期。

4. OST 超时，等待内部振荡器下降沿的到来。

5. OSTS 置 1。

6. 系统时钟保持为低，直到新时钟下一个下降沿的

到来（LP、 XT 或 HS 模式）。

7. 系统时钟切换到外部时钟源。

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 55 页

PIC16F631/677/685/687/689/690

3.7.3 检查外部 / 内部时钟状态

通过检查 OSCCON 寄存器的 OSTS 位的状态，可以确定单片机是否如配置字寄存器（CONFIG）中 FOSC<2:0> 位定义的那样运行于外部时钟源，抑或是运行于内部振荡器。

图 3-7：双速启动

HFINTOSC

TOSTT

OSC1

OSC2

程序计数器

系统时钟

0 1 1022 1023

PC - N

PC + 1

DS41262C_CN 第 56 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

3.8 故障保护时钟监控器

故障保护时钟监控器（FSCM）使得器件在出现外部振荡器故障时仍能继续工作。FSCM 能在振荡器起振延时定时器（OST）到期后的任一时刻检测振荡器故障。 FSCM 通过将配置字寄存器（CONFIG）中的 FCMEN 位置 1 来使能。FSCM 可用于所有外部振荡模式（LP、 XT、 HS、 EC、 RC 和 RCIO）。

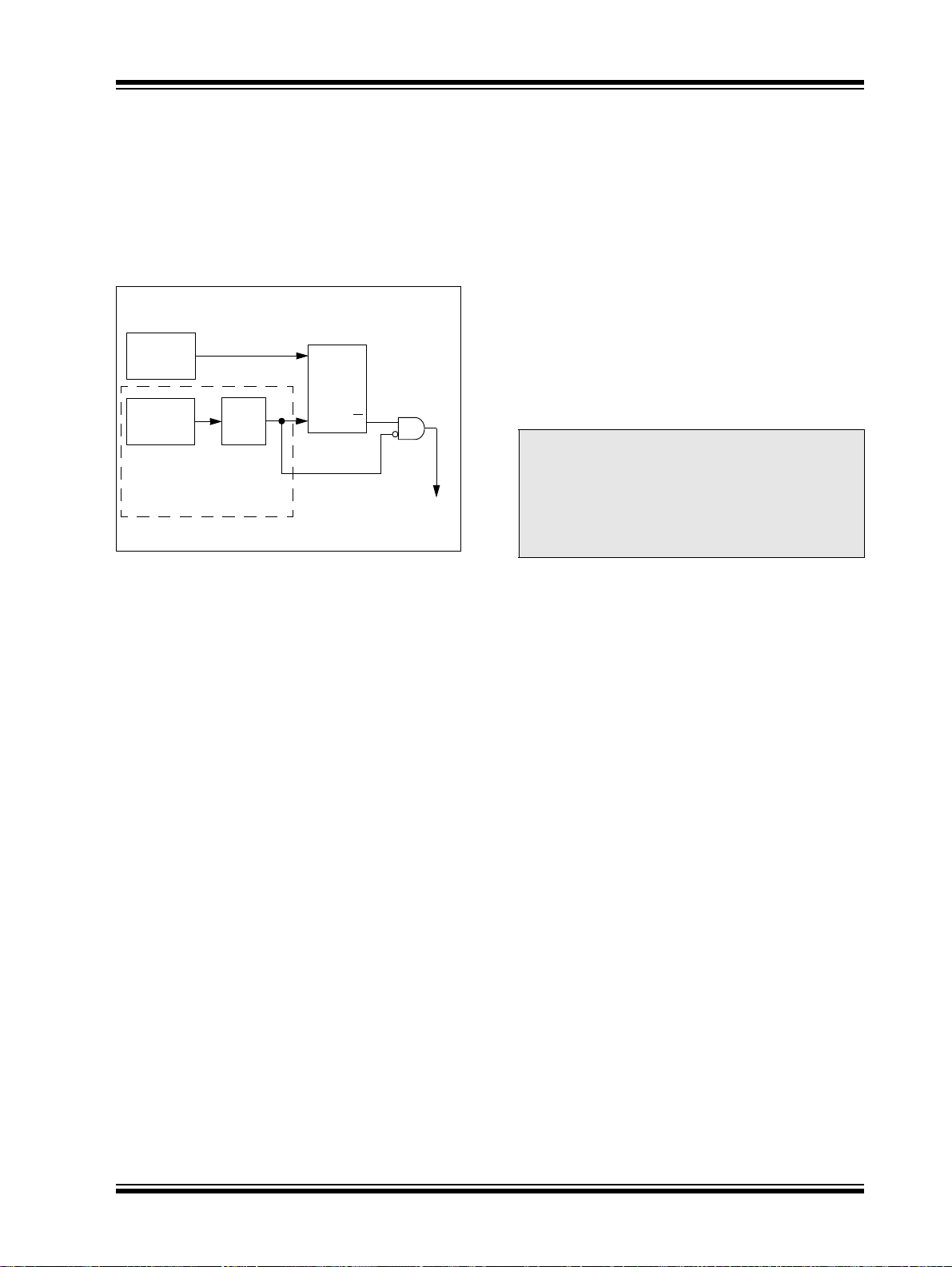

图 3-8： FSCM 框图

时钟监控器

锁存器（CM）

外部时钟

LFINTOSC

振荡器

31 kHz

（~32 µs）

采样时钟

÷ 64

488 HZ

（~2 ms）

3.8.1 故障保护检测

FSCM 模块通过将外部振荡器与 FSCM采样时钟比较来

检测振荡器故障。 LFINTOSC 除以 64，就产生了采样时钟。请参见图 3-8。故障检测器内部有一个锁存器。在外部时钟的每个下降沿，锁存器被置 1。在采样时钟的每个上升沿，锁存器被清零。如果采样时钟的整个半周期流逝而主时钟依然未进入低电平，就检测到故障。

（边沿触发）

检测到

时钟故障

3.8.3 故障保护条件清除

复位、执行 SLEEP 指令或翻转OSCCON 寄存器的 SCS 位后，故障保护条件被清除。OSCCON 寄存器的 SCS 位被修改后， OST 将重新启动。 OST 运行时，器件继续从 OSCCON 中选定的 INTOSC 进行操作。OST 超时后，故障保护条件被清除，器件将从外部时钟源进行操作。必须先清除故障保护条件，才能清零 OSFIF 标志位。

3.8.4 复位或从休眠中唤醒

FSCM 设计为能在振荡器起振延时定时器（OST）到期

后的任一时刻检测振荡器故障。OST 的使用场合为从休眠状态唤醒后以及任何类型的复位后。OST 不能在 EC 或 RC 时钟模式下使用，所以一旦复位或唤醒完成， FSCM 就处于激活状态。当 FSCM 被使能时，双速启动也被使能。因此，当 OST 运行时，器件总是处于代码执行阶段。

注：由于振荡器起振时间的范围变化较大，在

振荡器起振期间（即，从复位或休眠中退出时），故障保护电路不处于激活状态。经过一段适当的时间后，用户应检查 OSCCON 寄存器的 OSTS 位，以验证振荡器是否已成功起振以及系统时钟是否切换成功。

3.8.2 故障保护操作

当外部时钟出现故障时，FSCM 将器件时钟切换到内部时钟源，并将 PIR2 寄存器的 OSFIF 标志位置 1。如果在 PIR2 寄存器的 OSFIE 位置 1 的同时将该标志位置 1，将产生中断。器件固件随后会采取措施减轻可能由故障时钟所产生的问题。系统时钟将继续来自内部时钟源，直到器件固件成功重启外部振荡器并切换回外部操作。

FSCM 所选的内部时钟源由 OSCCON 寄存器的 IRCF<2:0> 位决定。这使内部振荡器可以在故障发生前

就得以配置。

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 57 页

PIC16F631/677/685/687/689/690

图 3-9： FSCM 时序图

采样时钟

振荡器

系统时钟

输出

时钟监视器输出

(Q)

OSCFIF

故障

检测到

故障

检测

注：系统时钟通常比采样时钟频率高很多。本例中为便于说明选用相对频率。

检测检测

表 3-2：与时钟源相关的寄存器汇总

名称

CONFIG

OSCCON

OSCTUNE

PIE1

PIR1

图注： x = 未知， u = 不变， – = 未实现单元读为 0。振荡器不使用阴影单元。注 1：其他（非上电）复位包括正常工作期间的 MCLR

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

(2)

CPD CP MCLRE PWRTE WDTE FOSC2 FOSC1 FOSC0 — —

— IRCF2 IRCF1 IRCF0 OSTS HTS LTS SCS -110 x000 -110 x000 — — — TUN4 TUN3 TUN2 TUN1 TUN0 ---0 0000 ---u uuuu

— ADIE RCIE TXIE SSPIE CCP1IE TMR2IE TMR1IE -000 0000 -000 0000

— ADIF RCIF TXIF SSPIF CCP1IF TMR2IF TMR1IF -000 0000 -000 0000

复位和看门狗定时器复位。

2：所有寄存器位的操作请参见配置字寄存器（寄存器 14-1）。

POR 和

BOR 时的值

所有其他复位

时的值

(1)

DS41262C_CN 第 58 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

4.0 I/O 端口

修改这个值，最后再写入该端口的数据锁存器。当 MCLRE = 1 时， RA3 读为 0。

器件有多达 18 个可用的通用 I/O 引脚。根据外设的使能情况，部分甚至全部引脚可能不能用于通用 I/O。通常而言，当某个外设使能时，其相关引脚可能不能用作通用 I/O 引脚。

4.1 PORTA 和 TRISA 寄存器

PORTA 是一个 6 位宽的双向端口，对应的数据方向寄存器是 TRISA （寄存器 4-2）。将 TRISA 某位置 1 （= 1）

TRISA 寄存器控制着 PORTA 引脚输出驱动器的方向，即使它们用作模拟输入引脚。当引脚用于模拟输入时，用户应确保 TRISA 寄存器中的各位保持置 1。对配置为模拟输入的 I/O 引脚，总是读为 0。

注：必须对 ANSEL （11Eh）寄存器进行初始

化，以将模拟通道配置为数字输入。配置为模拟输入的引脚总是读为 0。

时，会将 PORTA 的相应引脚设为输入（即，禁止输出驱动器）。将 TRISA 某位清零（= 0）时，会将 PORTA 的相应引脚设为输出（即，使能输出驱动器并将输出锁存器中的内容置于选中引脚）。 RA3 是个例外，仅可作为输入引脚，其 TRIS 位总是读为 1。例 4-1 显示了如何初始化 PORTA。

读取 PORTA 端口寄存器（寄存器 4-1）将读出相应引脚的电平状态，而对其进行写操作则是写入其数据锁存器。所有写操作都是 “读－修改－写”操作。因此，对端口的写操作意味着总是先读端口引脚电平状态，然后

例 4-1：初始化PORTA

BCF STATUS,RP0 ;Bank 0

BCF STATUS,RP1 ; CLRF PORTA ;Init PORTA BSF STATUS,RP1 ;Bank 2 CLRF ANSEL ;digital I/O BSF STATUS,RP0 ;Bank 1 BCF STATUS,RP1 ; MOVLW 0Ch ;Set RA<3:2> as inputs MOVWF TRISA ;and set RA<5:4,1:0>

;as outputs

BCF STATUS,RP0 ;Bank 0

寄存器 4-1： PORTA：PORTA 寄存器

U-0 U-0 R/W-x R/W-x R-x R/W-x R/W-x R/W-x

— — RA5 RA4 RA3 RA2 RA1 RA0

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

bit 7-6

bit 5-0

未实现：读为 0 RA<5:0>：PORTA I/O 引脚位

1 = 端口引脚 > V 0 = 端口引脚 < VIL

寄存器 4-2： TRISA：PORTA 三态寄存器

U-0 U-0 R/W-1 R/W-1 R-1 R/W-1 R/W-1 R/W-1

— — TRISA5 TRISA4 TRISA3 TRISA2 TRISA1 TRISA0

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

bit 7-6

bit 5-0

注 1： TRISA<3> 始终读为 1。

2：在 XT、 HS 和 LP 振荡模式下 TRISA<5:4> 始终读为 1。

未实现：读为 0 TRISA<5:0>：PORTA 三态控制位

1 = PORTA 引脚配置为输入（三态） 0 = PORTA 引脚配置为输出

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 59 页

PIC16F631/677/685/687/689/690

4.2 引脚的其他功能

本器件系列中每个 PORTA 引脚都具有电平变化中断功能和弱上拉功能。 RA0 还有超低功耗唤醒功能。以下三节将对这些功能进行介绍。

4.2.1 ANSEL 和 ANSELH 寄存器

ANSEL 和 ANSELH 寄存器用于禁止 I/O 引脚的输入缓

冲器，从而使模拟电压可施加在这些引脚上而不会引起电流过大。将相应引脚的 ANSx 位置 1 可使所有对该引脚的数字读操作返回 0，并使该引脚的模拟功能正常工作。

ANSx 位的状态对相应引脚的数字输出功能没有影响。 TRISx 位清零而 ANSx 位置 1 的引脚将作为数字输出工

作，同时具有该引脚的模拟输入功能。 ANSx 位置 1 的所有引脚始终读为 0，在执行读或写操作时这将导致意外的操作，这是因为所有读写操作均执行读 – 修改 – 写序列。

4.2.2 弱上拉

除 RA3 外的每个 PORTA 引脚都具有内部弱上拉功能。控制位 WPUAx 用于使能或禁止每个上拉功能。请参见寄存器 4-4。当端口引脚被配置为输出时，这些弱上拉会自动关闭。上电复位时， OPTION 寄存器的 RABPU 位将禁止上拉功能。当配置为 MCLR 时， RA3 上的弱上拉自动使能；当 RA3 是 I/O 时则被禁止。不存在对

上拉的软件控制。

MCLR

4.2.3 电平变化中断

每个 PORTA 引脚都可单独配置具有电平变化中断功能。控制位 IOCAx 用于使能或禁止各引脚的中断功能。请参见寄存器 4-6。电平变化中断功能在上电复位时被禁止。

对于使能了电平变化中断功能的引脚，其值将与上次读取的 PORTA 的旧锁存值相比较。所有与上次读取值不匹配的输出进行或运算，运算结果用来设置 INTCON 寄存器（寄存器 2-6）中的 PORTA 电平变化中断标志位

（RABIF）。

该中断可唤醒处于休眠状态中的器件。用户在中断服务程序中可通过以下方式清除该中断：

a) 对 PORTA 的任何读或写操作。这将结束不匹配

条件，然后：

b) 清零标志位 RABIF。

不匹配条件将继续将标志位 RABIF 置 1。读 PORTA 将结束不匹配条件并将标志位 RABIF 清零。保持上一次读取值的锁存器不受 MCLR 复位之后，如果存在不匹配情况，RABIF 标志还将继续被置 1。

注：当读操作正在执行时若发生I/O引脚电平变

化（Q2 周期的起始时刻），则 RABIF 中断标志位可能不会被置 1。

或 BOR 复位的影响。在这些

DS41262C_CN 第 60 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

寄存器 4-3： ANSEL：模拟选择寄存器

R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1

ANS7 ANS6 ANS5 ANS4 ANS3 ANS2 ANS1 ANS0

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

bit 7-0

注 1：将某引脚设置为模拟输入将自动禁止数字输入电路、弱上拉以及电平变化中断（如果有的话）。相应

寄存器 4-4： ANSELH：模拟选择高位寄存器

U-0 U-0 U-0 U-0 R/W-1 R/W-1 R/W-1 R/W-1

— — — — ANS11 ANS10 ANS9 ANS8

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

bit 7-4

bit 3-0

ANS<7:0>：模拟选择位在 AN<7:0> 引脚上分别进行模拟或数字功能的模拟选择。

1 = 模拟输入。引脚被分配为模拟输入 0 = 数字 I/O。引脚被分配给端口或特殊功能。

TRIS 位必须设置为输入模式以允许对该引脚的电压进行外部控制。

未实现：读为 0 ANS<11:8>：模拟选择位

在 AN<7:0> 引脚上分别进行模拟或数字功能的模拟选择。

1 = 模拟输入。引脚被分配为模拟输入 0 = 数字 I/O。引脚被分配给端口或特殊功能。

(1)

。

(2)

。

注 1：将某引脚设置为模拟输入将自动禁止数字输入电路、弱上拉以及电平变化中断（如果有的话）。相应

TRIS 位必须设置为输入模式以允许对该引脚的电压进行外部控制。

2：仅限 PIC16F677/PIC16F685/PIC16F687/PIC16F689/PIC16F690。

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 61 页

PIC16F631/677/685/687/689/690

寄存器 4-5： WPUA： PORTA 寄存器

U-0 U-0 R/W-1 R/W-1 U-0 R/W-1 R/W-1 R/W-1

— — WPUA5 WPUA4 — WPUA2 WPUA1 WPUA0

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

bit 7-6

bit 5-4

bit 3

bit 2-0

注 1：必须使能 OPTION 寄存器的全局 RABPU

2：如果引脚处于输出模式（TRISA = 0），则弱上拉器件被自动禁止。 3：在配置字寄存器中配置为 MCLR 时 RA3 上拉被使能，配置为 I/O 时上拉被禁止。 4：在 XT、 HS 和 LP 振荡模式下 WPUA<5:4> 始终读为 1。

未实现：读为 0 WPUA<5:4>：弱上拉寄存器位

1 = 使能上拉 0 = 禁止上拉

未实现：读为 0

WPUA<2:0>：弱上拉寄存器位

1 = 使能上拉 0 = 禁止上拉

位以使能各个上拉。

寄存器 4-6： IOCA：电平变化中断 PORTA 寄存器

U-0 U-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0

— — IOCA5 IOCA4 IOCA3 IOCA2 IOCA1 IOCA0

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

bit 7-6

bit 5-0

注 1：必须允许全局中断允许（GIE）以使各中断被识别。

2：在 XT、 HS 和 LP 振荡模式下 IOCA<5:4> 始终读为 1。

DS41262C_CN 第 62 页初稿  2007 Microchip Technology Inc.

未实现：读为 0 IOCA<5:0>：电平变化中断 PORTA 控制位

1 = 允许电平变化中断 0 = 禁止电平变化中断

PIC16F631/677/685/687/689/690

4.2.4 超低功耗唤醒

RA0 上的超低功耗唤醒（ULPWU）功能允许缓慢下降

的电压能够在 RA0 上产生电平变化中断，同时不消耗很大的电流。将 PCON 寄存器的 ULPWUE 位置 1 将选取超低功耗唤醒模式。这将产生一个小的拉电流（current sink），可用来对 RA0 上电容器进行放电。

要使用此功能，请按以下步骤操作：

a) 将 RA0 引脚设置为输出（= 1）为 RA0 上的电容充

电。

b) 将 RA0 设置为输入。 c) 允许 RA0 的电平变化中断。 d) 将 PCON 寄存器的 ULPWUE 位置 1 开始为电容放

电。

e) 执行一条 SLEEP 指令。

当 RA0 上电压下降到低于 V 件将执行下一条指令。如果 INTCON 寄存器的 GIE 位置 1，器件随后将调用中断向量（0004h）。更多信息，请参见第4.4.2节“电平变化中断”和第14.3.3 节“PORTA/ PORTB 中断”。

该功能提供了一种周期性将器件从休眠中唤醒的低功耗方法。休眠时间取决于 RA0 上 RC 电路的放电时间。超低功耗唤醒模块的初始化，请参见例 4-2。

IL 时，将产生中断，唤醒器

RA0 和外部电容之间串联电阻为 RA0/AN0/C1IN+/ ICSPDAT/ULPWU引脚提供过流保护，同时允许使用软

件校准休眠时间（见图 4-1）。可使用一个定时器测量电容器的充放电时间。然后调节充电时间，以提供所需的中断延时。此方法将对温度、电压和元件精度的影响进行补偿。超低功耗唤醒外设还可配置为简单的可编程低压检测功能或温度传感器。

注：更多信息，请参见应用笔记 AN879“Using

the Microchip Ultra Low-Power Wake-up Module”（ DS00879）。

例 4-2：超低功耗唤醒初始化

BCF STATUS,RP0 ;Bank 0 BCF STATUS,RP1 ; BSF PORTA,0 ;Set RA0 data latch BSF STATUS,RP1 ;Bank 2 BCF ANSEL,0 ;RA0 to digital I/O BSF STATUS,RP0 ;Bank 1 BCF STATUS,RP1 ; BCF TRISA,0 ;Output high to CALL CapDelay ;charge capacitor BSF PCON,ULPWUE ;Enable ULP Wake-up BSF IOCA,0 ;Select RA0 IOC BSF TRISA,0 ;RA0 to input MOVLW B’10001000’ ;Enable interrupt MOVWF INTCON ;and clear flag BCF STATUS,RP0 ;Bank 0 SLEEP ;Wait for IOC

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 63 页

PIC16F631/677/685/687/689/690

4.2.5 引脚说明和引脚图

每个 PORTA 引脚都与其他功能复用。这里将简要说明引脚及其复合功能。各功能如比较器或 A/D 转换器

（A/D Converter，ADC）的具体信息，请参见本数据手

册中的相关章节。

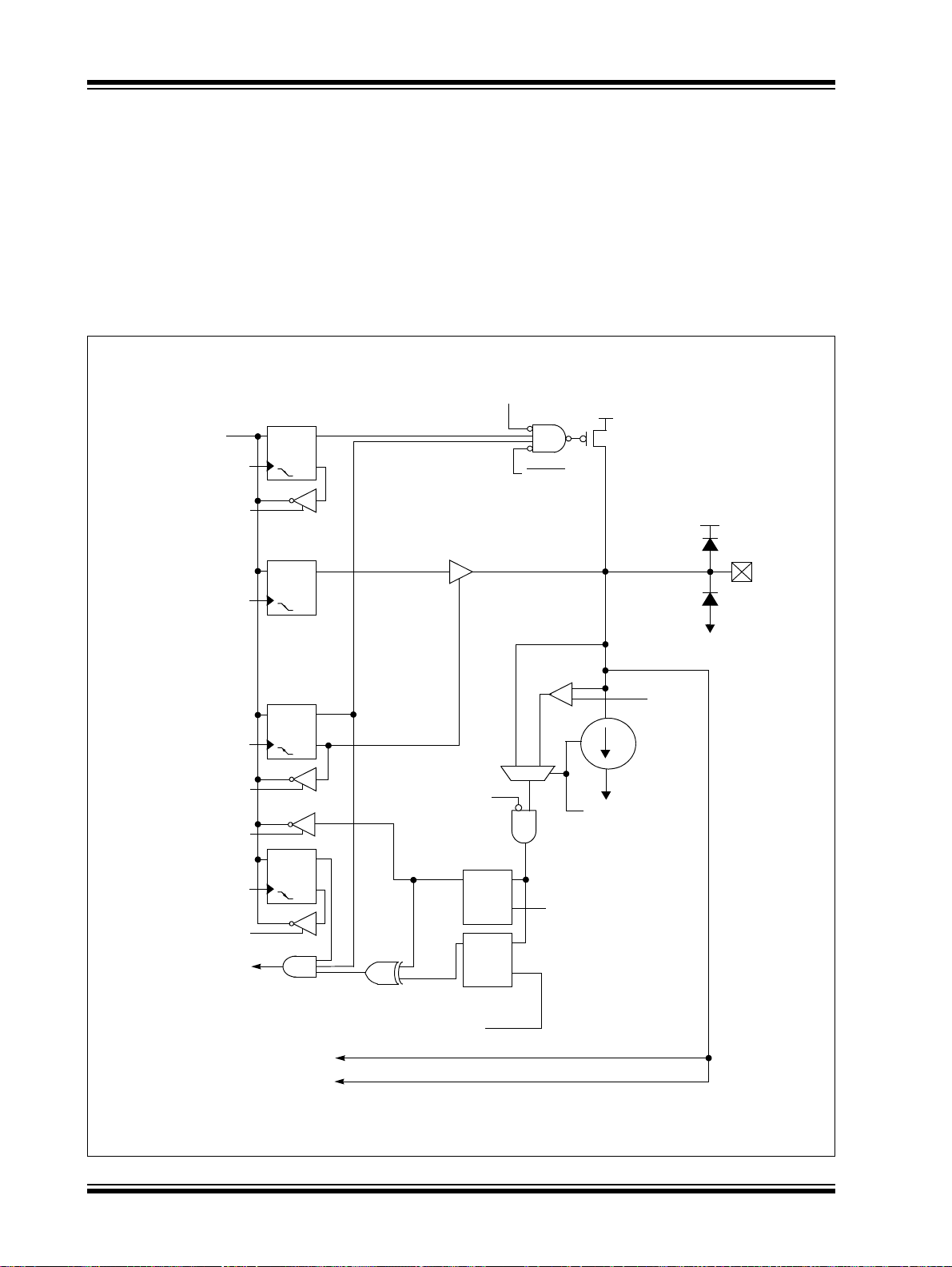

图 4-1： RA0 框图

数据总线

WPUDA

PORTA

写

读

写

4.2.5.1 RA0/AN0/C1IN+/ICSPDAT/ULPWU

图 4-2 给出了此引脚的引脚图。RA0/AN0/C1IN+/ ICSPDAT/ULPWU 引脚可配置为下列功能之一：

• 通用 I/O

• 连接至 ADC 的模拟输入（除 PIC16F631 外）

• 连接至比较器（C1）的模拟输入

• 在线串行编程（In-Circuit Serial Programming™）数据

• 超低功耗唤醒的模拟输入

(1)

模拟

输入模式

RABPU

Vdd

弱

Vdd

I/O 引脚

写

TRISA

读

TRISA

读

PORTA

IOCA

读

IOCA

电平变化中断

Vss

(1)

模拟输入模式

读 PORTA

至比较器

至 A/D 转换器

(2)

ULPWUE

IULP

VSS

注 1： ANSEL 决定模拟输入模式。

2： PIC16F631 上未实现。

DS41262C_CN 第 64 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

4.2.5.2 RA1/AN1/C12IN-/VREF/ICSPCLK

图 4-2 给出了此引脚的引脚图。 RA1/AN1/C12IN0-/ VREF/ICSPCLK 引脚可配置为下列功能之一：

• 通用 I/O

• 连接至 ADC 的模拟输入（除 PIC16F631 外）

• 连接至比较器（C1 或 C2）的模拟输入

•ADC的参考电压输入

• 在线串行编程时钟

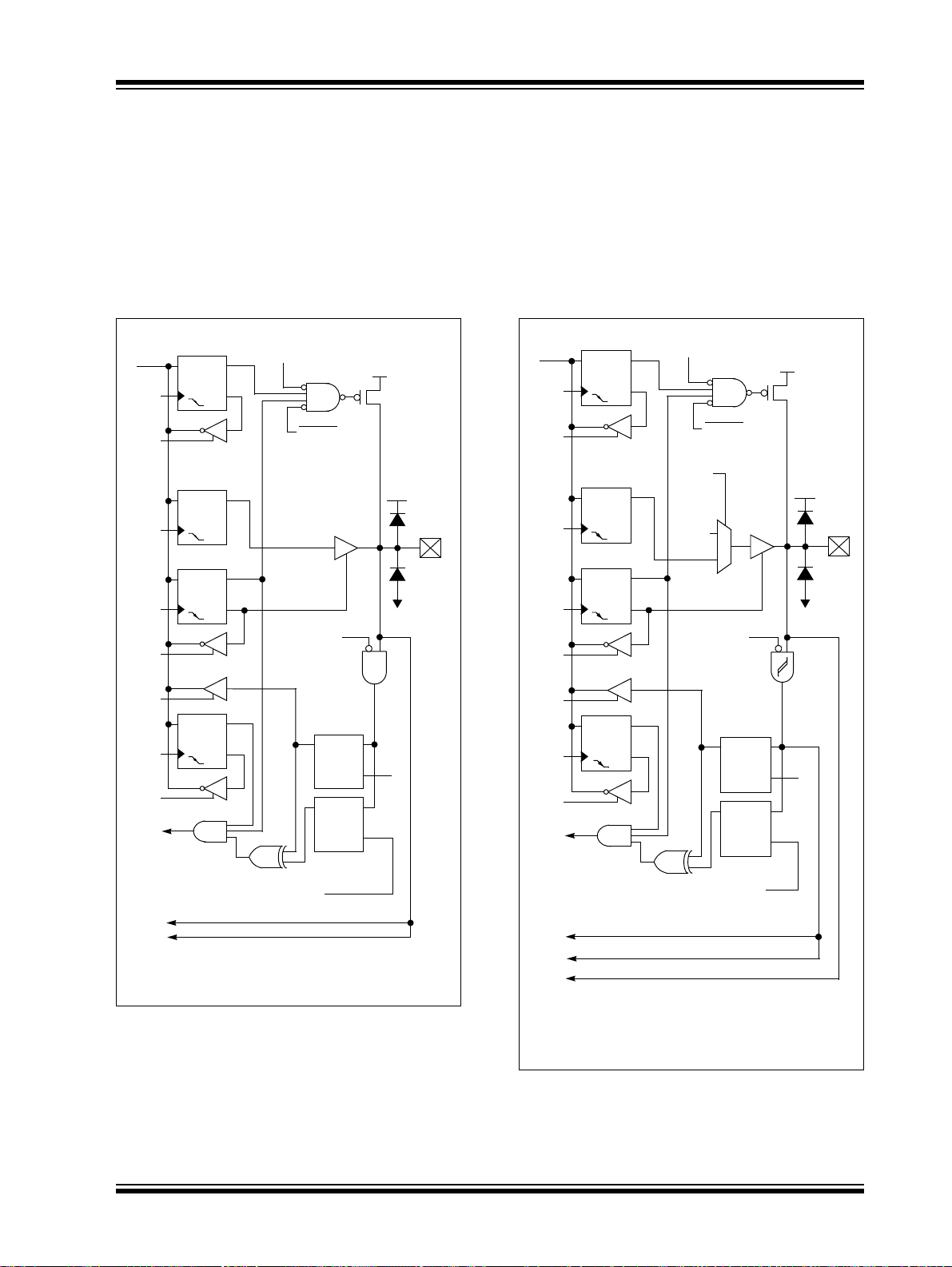

图 4-2： RA1 框图

(1)

模拟

数据总线

写

WPUA

读

WPUA

写

PORTA

写

TRISA

读

TRISA

输入模式

RABPU

模拟

输入模式

Vdd

弱

Vdd

I/O 引脚

(1)

Vss

4.2.5.3 RA2/AN2/T0CKI/INT/C1OUT

图 4-3 给出了此引脚的引脚图。 RA2/AN2/T0CKI/INT/ C1OUT 引脚可配置为下列功能之一：

• 通用 I/O

• 连接至 ADC 的模拟输入（除 PIC16F631 外）

•TMR0的时钟输入

• 外部边沿触发的中断

• 来自比较器（C1）的数字输出

图 4-3： RA2 框图

(1)

模拟

数据总线

写

WPUA

读

WPUA

写

PORTA

读

TRISA

读

TRISA

输入模式

C1OUT

使能

C1OUT

RABPU

模拟

输入模式

Vdd

弱

Vdd

I/O 引脚

Vss

(1)

读

PORTA

写

IOCA

读

IOCA

电平变化中断

注 1：模拟输入模式由 ANSEL 确定。

读 PORTA

至比较器至 A/D 转换器

2： PIC16F631 上未实现。

(2)

读

PORTA

写

IOCA

读

IOCA

电平变化中断

注 1：模拟输入模式由 ANSEL 确定。

至 TMR0

至 INT

至 A/D 转换器

2： PIC16F631 上未实现。

(2)

读 PORTA

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 65 页

PIC16F631/677/685/687/689/690

4.2.5.4 RA3/MCLR/VPP

图 4-4 给出了此引脚的引脚图。RA3/MCLR/VPP 引脚可配置为下列功能之一：

• 通用输入

• 带弱上拉的主清零复位

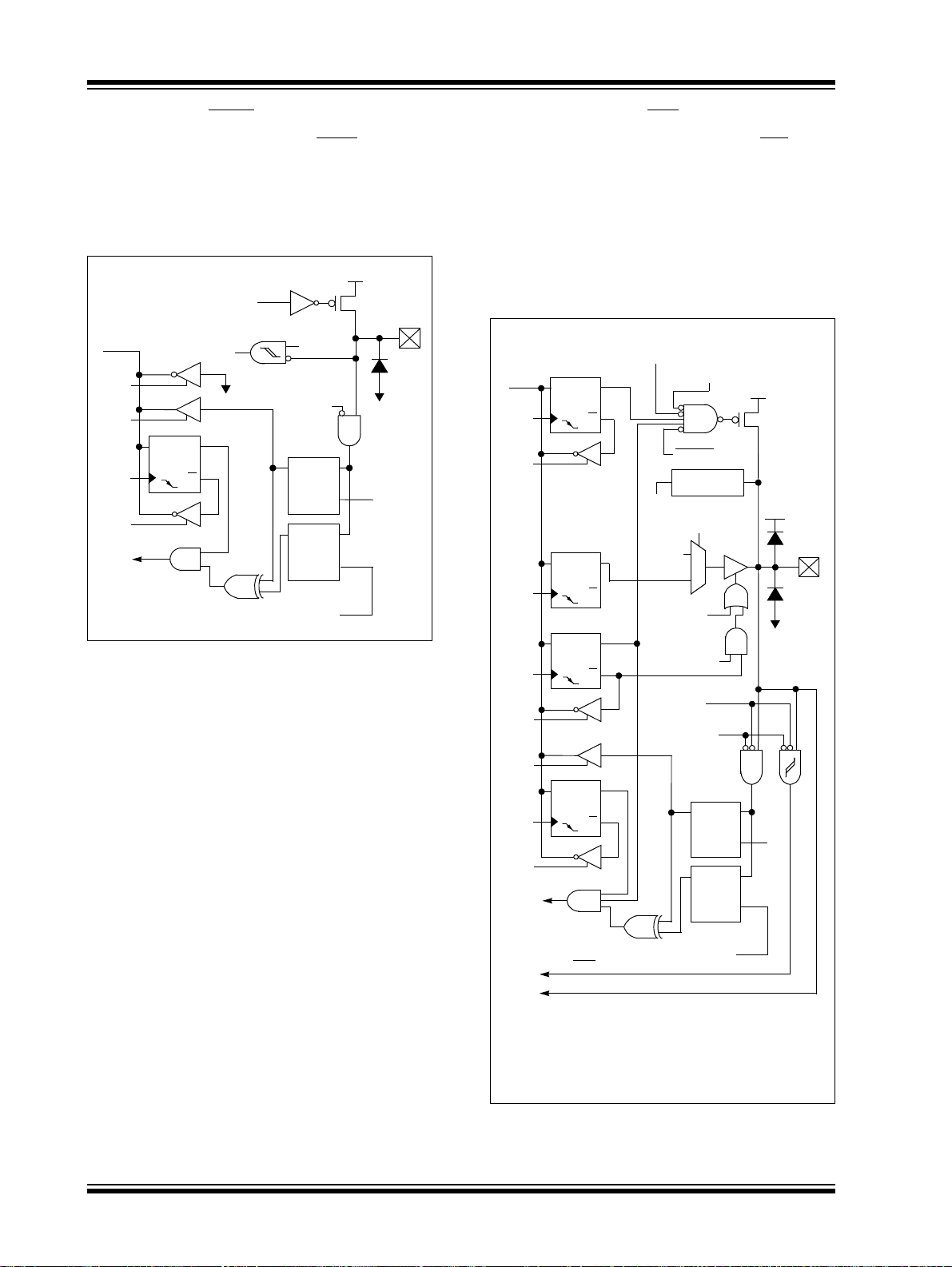

图 4-4： RA3 框图

VDD

数据总线

读

TRISA

读

PORTA

写

IOCA

读

IOCA

电平变化

中断

MCLRE

复位

VSS

MCLRE

读 PORTA

弱

输入引脚

4.2.5.5 RA4/AN3/T1G

/OSC2/CLKOUT

图 4-5 给出了此引脚的引脚图。 RA4/AN3/T1G/OSC2/ CLKOUT 引脚可配置为下列功能之一：

• 通用 I/O

• 连接至 ADC 的模拟输入（除 PIC16F631 外）

•TMR1门控输入

• 晶振 / 谐振器连接

• 时钟输出

图 4-5： RA4 框图

(3)

模拟

数据总线

写

WPUA

读

WPUA

写

PORTA

写

TRISA

读

TRISA

读

PORTA

写

IOCA

读

IOCA

输入模式

OSC1

FOSC/4

CLKOUT

使能

INTOSC/ RC/EC

CLKOUT

CLK

模式

RABPU

振荡器

电路

CLKOUT

使能

(2)

使能

模拟

输入模式

(1)

VDD

弱

VDD

I/O 引脚

VSS

电平变化

中断

至 T1G

至 A/D 转换器

注 1：CLK 模式为 XT、HS、LP 和 LPTMR1，且 CLKOUT 使

能。

2：具有 CLKOUT 选项。 3：ANSEL 决定模拟输入模式。 4：PIC16F631 上未实现。

(4)

读 PORTA

DS41262C_CN 第 66 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

4.2.5.6 RA5/T1CKI/OSC1/CLKIN

图 4-6 给出了此引脚的引脚图。RA5/T1CKI/OSC1/ CLKIN 引脚可配置为下列功能之一：

• 通用 I/O

•TMR1时钟输入

• 晶振 / 谐振器连接

• 时钟输入

图 4-6： RA5 框图

INTOSC

数据总线

写

WPUA

读

WPUA

写

PORTA

模式

TMR1LPEN

RABPU

振荡器

电路

OSC2

(1)

VDD

弱

VDD

写

TRISA

读

TRISA

读

PORTA

写

IOCA

读

IOCA

电平变化

中断

至 TMR1 或 CLKGEN

注 1：Timer1 LP 振荡器使能。

2：在使用带 LP 振荡器的 Timer1 时，施密特触发器

被旁路。

INTOSC

模式

读 PORTA

I/O 引脚

VSS

(2)

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 67 页

PIC16F631/677/685/687/689/690

表 4-1：与PORTA 相关的寄存器汇总

名称

ADCON0

ANSEL

CM1CON0

INTCON GIE

IOCA

OPTION_REG

PORTA

SSPCON

T1CON

TRISA

WPUA 图注： x = 未知， u = 不变， – = 未实现单元读为 0。 PORTA 不使用阴影单元。

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

ADFM VCFG CHS3 CHS2 CHS1 CHS0

ANS7 ANS6 ANS5 ANS4 ANS3 ANS2 ANS1 ANS0 1111 1111 1111 1111

C1ON C1OUT C1OE C1POL — C1R C1CH1 C1CH0 0000 -000 0000 -000

PEIE T0IE INTE RABIE T0IF INTF RABIF 0000 000x 0000 000x

— — IOCA5 IOCA4 IOCA3 IOCA2 IOCA1 IOCA0 --00 0000 --00 0000

RABPU INTEDG T0CS T0SE PSA PS2 PS1 PS0 1111 1111 1111 1111

— — RA5 RA4 RA3 RA2 RA1 RA0 --xx xxxx --uu uuuu

WCOL SSPOV SSPEN CKP SSPM3 SSPM2 SSPM1 SSPM0 0000 0000 0000 0000

T1GINV TMR1GE T1CKPS1 T1CKPS0 T1OSCEN T1SYNC TMR1CS TMR1ON 0000 0000 uuuu uuuu

— — TRISA5 TRISA4 TRISA3 TRISA2 TRISA1 TRISA0 --11 1111 --11 1111 — —WPUA5WPUA4— WPUA2 WPUA1 WPUA0 --11 -111 --11 -111

GO/DONE

POR 和 BOR

时的值

ADON 0000 0000 0000 0000

所有其他

复位值

DS41262C_CN 第 68 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

4.3 PORTB 和 TRISB 寄存器

PORTB 是一个 4 位宽的双向端口，对应的数据方向寄存器是 TRISB （寄存器 4-6）。将 TRISB 某位置 1 （= 1）时，会将 PORTB 的相应引脚设为输入（即，使相应的输出驱动器呈高阻状态）。将 TRISB 某位清零（= 0）时，会将 PORTB 的相应引脚设为输出（即，使能输出驱动器并将输出锁存器中的内容置于选中引脚）。例 4-3 显示了如何初始化 PORTB。读取 PORTB 寄存器（寄存器 4-5）将读出相应引脚的电平状态，而对其进行写操作则是写入其数据锁存器。所有写操作都是 “读－修改－写”操作。因此，对端口的写操作意味着总是先读端口引脚电平状态，然后修改这个值，最后再写入该端口的数据锁存器。

TRISB 寄存器控制着 PORTB 输出驱动器的方向，即使它们用作模拟输入引脚。当引脚用于模拟输入时，用户应确保 TRISB 中的各位保持置 1。对配置为模拟输入的 I/O 引脚，总是读为 0。

例 4-3：初始化PORTB

BCF STATUS,RP0 ;Bank 0 BCF STATUS,RP1 ; CLRF PORTB ;Init PORTB BSF STATUS,RP0 ;Bank 1 MOVLW FFh ;Set RB<7:4> as inputs MOVWF TRISB ; BCF STATUS,RP0 ;Bank 0

4.4.1 弱上拉

每个 PORTB 引脚都具有单独配置的内部弱上拉功能。控制位 WPUB<7:4> 用于使能或禁止每个上拉功能（见寄存器 4-7）。当端口引脚被配置为输出时，这些弱上拉会自动关闭。上电复位时将禁止上拉功能， RABPU

（OPTION_REG<7>）置 1。

4.4.2 电平变化中断

4 个 PORTB 引脚被单独配置为具有电平变化中断功能

的引脚。控制位 IOCB<7:4>用于使能或禁止各引脚的中断功能。请参见寄存器 4-10。电平变化中断功能在上电复位时被禁止。

对于使能了电平变化中断功能的引脚，当前值将与上次读取的 PORTB 的旧锁存值相比较，以确定哪个值发生了变化或与旧值不匹配。所有不匹配的输出进行或运算，运算结果用来设置 INTCON 寄存器（寄存器 2-3）中的 PORTA 电平变化中断标志位（RABIF）。

该中断可唤醒处于休眠状态中的器件。用户在中断服务程序中可通过以下方式清除该中断：

a) 对 PORTB 的任何读或写操作。这将结束不匹配

条件。

b) 清零标志位 RABIF。

不匹配条件将继续把标志位 RABIF 置 1。读或写 PORTB 将结束不匹配条件并将标志位 RABIF 清零。保持上一次读取值的锁存器不受 MCLR 复位之后，如果存在不匹配情况， RABIF 标志还将继续被置 1。

或欠压复位的影响。在这些

位

注：必须对 ANSELH 寄存器进行初始化，以将

模拟通道配置为数字输入。配置为模拟输入的引脚总是读为 0。

4.4 PORTB 引脚的其他功能

器件系列上的 PORTB 引脚RB<7:4> 都具有电平变化中

注：当读操作正在执行时发生了 I/O 引脚电平变

化（Q2 周期的起始时刻），则 RABIF中断标志位可能不会被置 1。此外，由于端口上的读或写操作会影响该端口的所有位，所以在电平变化中断模式下使用多个引脚时必须特别小心。一个引脚上的变化可能不会在另一个引脚上反映出来。

断功能和弱上拉功能。以下三节将对这些 PORTB 引脚功能进行介绍。

寄存器 4-7： PORTB：PORTB 寄存器

R/W-x R/W-x R/W-x R/W-x U-0 U-0 U-0 U-0

RB7 RB6 RB5 RB4

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

bit 7-4

bit 3-0

RB<7:4>：PORTB I/O 引脚位

1 = 端口引脚 > V 0 = 端口引脚 < VIL

未实现：读为 0

— — — —

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 69 页

PIC16F631/677/685/687/689/690

寄存器 4-8： TRISB：PORTB 三态寄存器

R/W-1 R/W-1 R/W-1 R/W-1 U-0 U-0 U-0 U-0

TRISB7 TRISB6 TRISB5 TRISB4

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

— — — —

bit 7-4

bit 3-0

TRISB<7:4>：PORTB 三态控制位

1 = PORTB 引脚被配置为输入（三态） 0 = PORTB 引脚被配置为输出

未实现：读为 0

寄存器 4-9： WPUB：弱上拉 PORTB 寄存器

R/W-1 R/W-1 R/W-1 R/W-1 U-0 U-0 U-0 U-0

WPUB7 WPUB6 WPUB5 WPUB4

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

bit 7-4

bit 3-0

注 1：必须使能 OPTION 寄存器的全局 RABPU

2：如果引脚处于输出模式（TRISB<7:4> = 0）则弱上拉器件被自动禁止。

WPUB<7:4>：弱上拉寄存器位

1 = 使能上拉 0 = 禁止上拉

未实现：读为 0

位以使能各上拉。

— — — —

寄存器 4-10： IOCB：电平变化中断 PORTB 寄存器

R/W-0 R/W-0 R/W-0 R/W-0 U-0 U-0 U-0 U-0

IOCB7 IOCB6 IOCB5 IOCB4

bit 7 bit 0

— — — —

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

bit 7-4

bit 3-0

DS41262C_CN 第 70 页初稿  2007 Microchip Technology Inc.

IOCB<7:4>：电平变化中断 PORTB 控制位

1 = 允许电平变化中断 0 = 禁止电平变化中断

未实现：读为 0

PIC16F631/677/685/687/689/690

4.4.3 引脚说明和引脚图

每个 PORTB 引脚都与其他功能复用。这里将简要说明引脚及其复用功能。各功能的具体信息（如 SSP、 I2C™ 或中断），请参见本数据手册中的相关章节。

4.4.3.1 RB4/AN10/SDI/SDA

图 4-7 给出了此引脚的引脚图。RB4/AN10/SDI/SDA 引脚可配置为下列功能之一：

• 通用 I/O

• 连接至 ADC 的模拟输入（除 PIC16F631 外）

• SPI 数据 I/O

C™ 数据 I/O

•I

注 1：SDI 和 SDA 仅在 PIC16F687/PIC16F689/

PIC16F690 上存在。

图 4-7： RB4 框图

(1)

模拟

数据总线

写

WPUB

读

WPUB

写

PORTB

写

TRISB

读

TRISB

输入模式

RABPU

SSPEN

SSPSR

来自

SSP

模拟

输入模式

Vdd

弱

Vdd

I/O 引脚

Vss

(1)

读

PORTB

写

IOCB

读

IOCB

电平变化中断

注 1：模拟输入模式由 ANSEL 确定。

读 PORTB

至 SSPSR 至 A/D 转换器

仅在 PIC16F677/PIC16F687/PIC16F689/PIC16F690 上存在。

2： PIC16F631 上未实现。

(2)

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 71 页

PIC16F631/677/685/687/689/690

4.4.3.2 RB5/AN11/RX/DT

图 4-8 给出了此引脚的引脚图。 RB5/AN11/RX/DT 引脚可配置为下列功能之一：

• 通用 I/O

• 连接至 ADC 的模拟输入（除 PIC16F631 外）

• 异步串行输入

• 同步串行数据 I/O

注 1：RX 和 DT 仅在 PIC16F687/PIC16F689/

PIC16F690 上存在。

2：PIC16F631 上未实现 AN11。

(1,2)

图 4-8： RB5 框图

数据总线

WPUB

PORTB

TRISB

PORTB

IOCB

电平变化中断

写

读

写

读

写

读

(1)

模拟

输入模式

SYNC

SPEN

EUSART

来自

EUSART

RABPU

模拟

输入模式

(1)

Vdd

弱

Vdd

I/O 引脚

Vss

读 PORTB

至 EUSART RX/DT 至 A/D 转换器

仅在 PIC16F687/PIC16F689/PIC16F690 上存在。

注 1：模拟输入模式由 ANSEL 确定

2： PIC16F631 上未实现。

(2)

DS41262C_CN 第 72 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

4.4.3.3 RB6/SCK/SCL

图 4-9 给出了此引脚的引脚图。 RB6/SCK/SCL 可配置为下列功能之一：

• 通用 I/O

• SPI 时钟

C™ 时钟

•I

注 1：SCK和 SCL仅在 PIC16F677/PIC16F689/

PIC16F690 上存在。

(1)

引脚

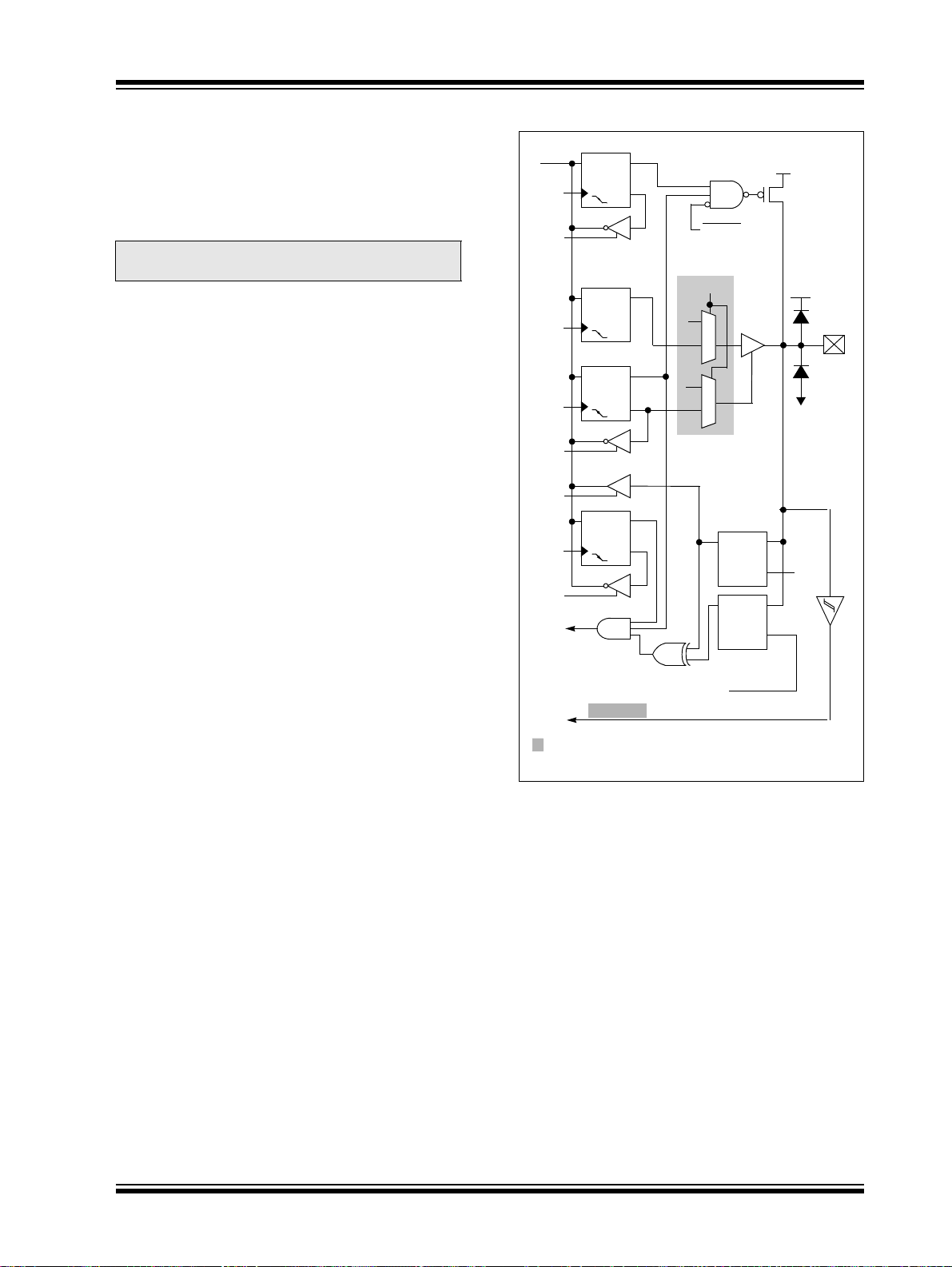

图 4-9： RB6 框图

数据总线

WPUB

PORTB

TRISB

PORTB

IOCB

电平变化中断

写

读

写

读

写

读

SSP

时钟

来自

SSP

RABPU

SSPEN

Vdd

弱

Vdd

I/O 引脚

Vss

读 PORTB

至 SSPSR

仅在PIC16F677/PIC16F687/PIC16F689/PIC16F690上存在。

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 73 页

PIC16F631/677/685/687/689/690

脚

4.4.3.4 RB7/TX/CK

图 4-10 给出了此引脚的引脚图。RB7/TX/CK 配置为下列功能之一：

• 通用 I/O

• 异步串行输出

• 同步时钟 I/O

注 1：TX 和 CK 仅在 PIC16F687/PIC16F689/

PIC16F690 上存在。

(1)

引脚可

图 4-10： RB7 框图

数据总线

WPUB

PORTB

TRISB

PORTB

IOCB

写

读

写

读

写

读

EUSART

RABPU

SPEN

TXEN

SYNC

VDD

弱

VDD

I/O 引

VSS

电平变化中断

读 PORTB

仅在 PIC16F687/PIC16F689/PIC16F690 上存在。

DS41262C_CN 第 74 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

表 4-2：与PORTB 相关的寄存器汇总

名称

IOCB IOCB7 IOCB6 IOCB5 IOCB4 INTCON GIE PEIE T0IE INTE RABIE T0IF INTF RABIF 0000 000x 0000 000x

PORTB RB7 RB6 RB5 RB4

TRISB TRISB7 TRISB6 TRISB5 TRISB4 WPUB WPUB7 WPUB6 WPUB5 WPUB4 — — — — 1111 ---- 1111 ----

图注： x = 求知， u = 不变， — = 未实现读为 0。 PORTB 不使用阴影单元。

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

— — — — 0000 ---- 0000 ----

— — — — xxxx ---- uuuu ----

— — — — 1111 ---- 1111 ----

POR 和

BOR 的值

所有其他

复位值

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 75 页

PIC16F631/677/685/687/689/690

4.5 PORTC 和 TRISC 寄存器

TRISC 寄存器控制着 PORTC 引脚输出驱动器的方向，即使它们用作模拟输入引脚。当引脚用于模拟输入时，

PORTC 是一个 8 位宽的双向端口，对应的数据方向寄存器是 TRISC（寄存器 4-10）。将 TRISC 某位置 1（= 1）时，会将 PORTC 的相应引脚设为输入（即，使相应的输出驱动器呈高阻状态）。将 TRISC 某位清零（= 0）时，会将 PORTC 的相应引脚设为输出（即，输出锁存器中的内容置于选中引脚）。例 4-4 显示了如何初始化

用户应确保 TRISC 中的各位保持置 1。对配置为模拟输入的 I/O 引脚，总是读为 0。

注：必须对 ANSEL 和 ANSELH 寄存器进行初

始化，以将模拟通道配置为数字输入。配置为模拟输入的引脚总是读为 0。

PORTC。读取 PORTC 寄存器（寄存器 4-9）将读出相应引脚的电平状态，而对其进行写操作则是写入其数据锁存器。所有写操作都是“读－修改－写”操作。因此，对端口的写操作意味着总是先读端口引脚电平状态，然后修改这个值，最后再写入该端口的数据锁存器。

例 4-4：初始化PORTC

BCF STATUS,RP0 ;Bank 0 BCF STATUS,RP1 ; CLRF PORTC ;Init PORTC BSF STATUS,RP1 ;Bank 2 CLRF ANSEL ;digital I/O BSF STATUS,RP0 ;Bank 1 BCF STATUS,RP1 ; MOVLW 0Ch ;Set RC<3:2> as inputs MOVWF TRISC ;and set RC<5:4,1:0>

;as outputs

BCF STATUS,RP0 ;Bank 0

寄存器 4-11： PORTC：PORTC 寄存器

R/W-0 R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x R/W-x

RC7 RC6 RC5 RC4 RC3 RC2 RC1 RC0

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

bit 7-0

RC<7:0>：PORTC 通用 I/O 引脚位

1 = 端口引脚 > V 0 = 端口引脚 < VIL

寄存器 4-12： TRISC：PORTC 三态寄存器

R/W-1 R/W-1 R/W-1 R/W-1 R-1 R/W-1 R/W-1 R/W-1

TRISC7 TRISC6 TRISC5 TRISC4 TRISC3 TRISC2 TRISC1 TRISC0

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

bit 7-0

TRISC<7:0>：PORTC 三态控制位

1 = PORTC 引脚被配置为输入（三态） 0 = PORTC 引脚被配置为输出

DS41262C_CN 第 76 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

4.5.1 RC0/AN4/C2IN+

RC0 引脚可配置为下列功能之一：

• 通用 I/O

• 连接至 ADC 的模拟输入（除 PIC16F631 外）

• 连接至比较器 C2 的模拟输入

4.5.2 RC1/AN5/C12IN1-

RC1 引脚可配置为下列功能之一：

• 通用 I/O

• 连接至 ADC 的模拟输入

• 连接至比较器 C1 或 C2 的模拟输入

图 4-11： RC0 和 RC1 框图

数据总线

写

PORTC

写

TRISC

读

TRISC

读

PORTC

注 1： ANSEL 决定模拟输入模式。

模拟输入

至比较器

至 A/D 转换器

2： PIC16F631 上未实现。

(2)

模式

(1)

VDD

VSS

I/O 引脚

4.5.3 RC2/AN6/C12IN2-/P1D

RC2/AN6/P1D

• 通用 I/O

• 连接至 ADC 的模拟输入（除 PIC16F631 外）

•PWM输出

• 连接至比较器 C1 或 C2 的模拟输入

注 1：P1D仅在PIC16F685/PIC16F690上存在。

(1)

引脚可配置为下列功能之一：

4.5.4 RC3/AN7/C12IN3-/P1C

RC3/AN7/P1C

• 通用 I/O

• 连接至 ADC 的模拟输入（除 PIC16F631 外）

•PWM输出

• 连接至比较器 C1 或 C2 的模拟输入

注 1：P1C仅在PIC16F685/PIC16F690上存在。

(1)

引脚可配置为下列功能之一：

图 4-12： RC2 和 RC3 框图

数据总线

写

PORTC

写

TRISC

读

TRISC

读

PORTC

至比较器

至 A/D 转换器

CCP1OUT

Enable

CCP1OUT

(2)

模拟输入

(1)

模式

Vdd

Vss

I/O 引脚

仅在 PIC16F685/PIC16F690 上存在。

注 1：模拟输入模式由 ANSEL 确定

2： PIC16F631 上未实现。

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 77 页

PIC16F631/677/685/687/689/690

4.5.5 RC4/C2OUT/P1B

RC4/C2OUT/P1B

• 通用 I/O

• 来自比较器 C2 的数字输出

•PWM输出

注 1：同时使能 C2OUT 和 P1B 将在 RC4上引起

2：P1B 仅在 PIC16F685/PIC16F690上存在。

(1,2)

引脚可配置为下列功能之一：

冲突并产生不可预知的结果。因此，如果 C2OUT 被使能，则 ECCP+ 不能用于半桥或全桥模式下，反之亦然。

图 4-13： RC4 框图

C2OUT 使能

CCP1OUT 使能

C2OUT 使能

CCP1OUT 使能

CCP1OUT

数据总线

写

PORTC

写

TRISC

C2OUT

VDD

VSS

I/O 引脚

4.5.6 RC5/CCP1/P1A

RC5/CCP1/P1A

• 通用 I/O

• 增强型 CCP 的数字输入 / 输出

•PWM输出

注 1：CCP1和P1A仅在PIC16F685/PIC16F690

(1)

引脚可配置为下列功能之一：

上存在。

图 4-14： RC5 框图

数据总线

写

PORTC

写

TRISC

读

TRISC

读

PORTC

至增强型 CCP

仅在 PIC16F685/PIC16F690 存在。

CCP1OUT

使能

CCP1OUT

Vdd

Vss

I/O 引脚

读

TRISC

读

PORTC

仅在 PIC16F685/PIC16F690 上存在。

DS41262C_CN 第 78 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

4.5.7 RC6/AN8/SS

RC6/AN8/SS

• 通用 I/O

• 连接至 ADC 的模拟输入（除 PIC16F631 外）

• 从动选择输入

注 1：SS 仅在 PIC16F687/PIC16F689/

(1,2)

引脚可配置为下列功能之一：

PIC16F690 上存在。

2： PIC16F631 上未实现 AN8。

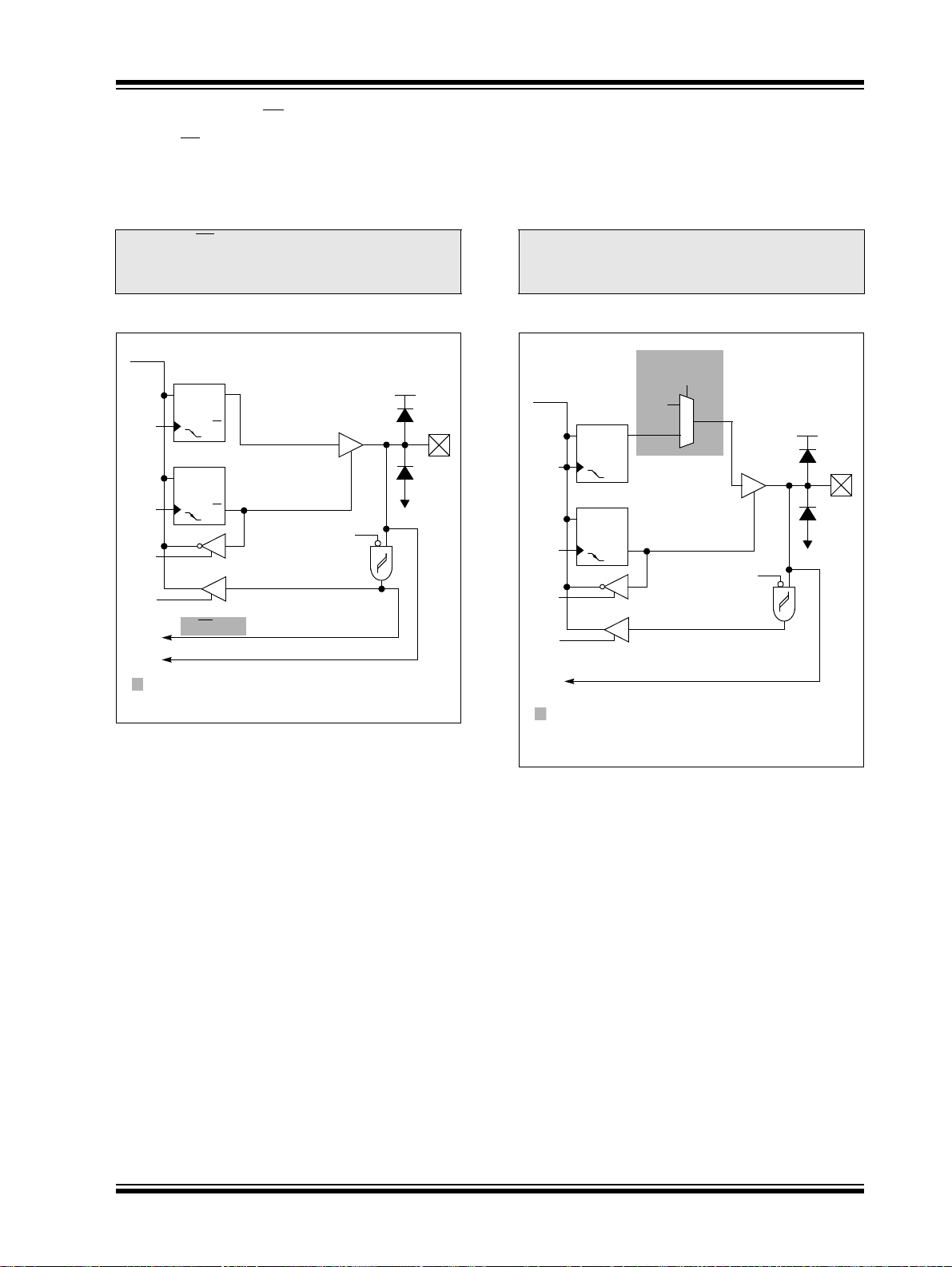

图 4-15： RC6 框图

数据总线

写

PORTC

写

TRISC

读

TRISC

读

PORTC

注 1：模拟输入模式由 ANSEL 确定。

模拟输入

模式

至 SS 输入

至 A/D 转换器

仅在 PIC16F685/PIC16F690 上存在。

(1)

VDD

VSS

I/O 引脚

4.5.8 RC7/AN9/SDO

RC7/AN9/SDO

• 通用 I/O

• 连接至 ADC 的模拟输入（除 PIC16F631 外）

• 串行数据输出

注 1：SDO 仅在 PIC16F687/PIC16F689/

(1,2)

引脚可配置为下列功能之一：

PIC16F690 上存在。

2： PIC16F631 上未实现 AN9。

图 4-16： RC7 框图

PORT/SDO

选择

数据总线

写

PORTC

写

TRISC

读

TRISC

读

PORTC

注 1：模拟输入模式由 ANSEL 确定。

至 A/D 转换器

仅在 PIC16F685/PIC16F690 上存在。

2： PIC16F631 上未实现。

SDO

模拟输入

(1)

模式

(2)

Vdd

Vss

I/O 引脚

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 79 页

PIC16F631/677/685/687/689/690

表 4-3：与PORTC 相关的寄存器汇总

名称

ANSEL ANS7 ANS6 ANS5 ANS4

ANSELH

CCP1CON

CM2CON0 C2ON C2OUT

CM2CON1

PORTC RC7 RC6 RC5 RC4 RC3 RC2 RC1 RC0 xxxx xxxx uuuu uuuu

PSTRCON

SRCON SR1

SSPCON

TRISC TRISC7 TRISC6 TRISC5 TRISC4 TRISC3 TRISC2 TRISC1 TRISC0 1111 1111 1111 1111 VRCON C1VREN C2VREN VRR VP6EN VR3 VR2 VR1 VR0 0000 0000 0000 0000

图注： x = 未知， u = 不变， – = 未实现单元读为 0。 PORTC 未实现阴影单元。注 1：仅限 PIC16F687/PIC16F689/PIC16F690。

2：仅限 PIC16F685/PIC16F690。

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

ANS3 ANS2 ANS1 ANS0 1111 1111 1111 1111

— — — — ANS11 ANS10 ANS9 ANS8 ---- 1111 ---- 1111

(2)

P1M1 P1M0 DC1B1 DC1B0 CCP1M3 CCP1M2 CCP1M1 CCP1M0 0000 0000 0000 0000

C2OE C2POL — C2R C2CH1 C2CH0 0000 -000

MC1OUT MC2OUT — — — — T1GSS C2SYNC 00-- --10 00-- --10

— — — STRSYNC STRD STRC STRB STRA ---0 0001 ---0 0001

SR0 C1SEN C2REN PULSS PULSR — — 0000 00-- 0000 00--

(1)

WCOL SSPOV SSPEN CKP SSPM3 SSPM2 SSPM1 SSPM0 0000 0000 0000 0000

POR 和 BOR

时的值

所有其他

复位值

0000 -000

DS41262C_CN 第 80 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

5.0 TIMER0 模块

Timer0 模块是 8 位定时器 / 计数器，具备以下特性：

•8位定时器 / 计数器寄存器（TMR0）

•8位预分频器（与看门狗定时器共用）

• 可编程内部或外部时钟源

• 可编程外部时钟边沿选择

• 溢出中断

图 5-1 是 Timer0 模块的框图。

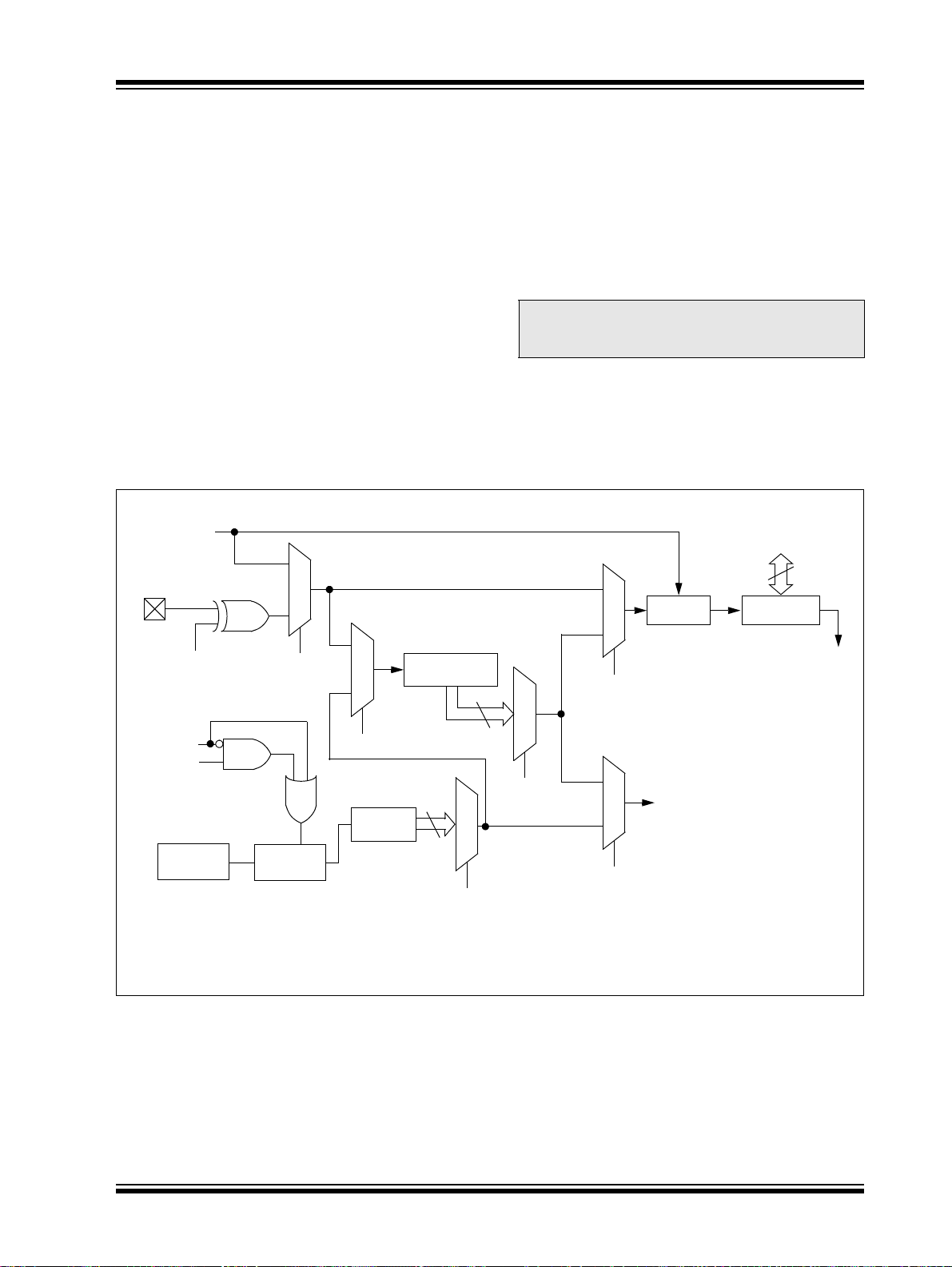

图 5-1： TIMER0/WDT 预分频器的框图

FOSC/4

T0CKI

引脚

T0SE

T0CS

预分频器

8 位

5.1 Timer0 的工作原理

作为定时器使用时，Timer0 模块可用作 8 位定时器或 8 位计数器。

5.1.1 8 位定时器模式

作为定时器使用时，Timer0 模块将在每个指令周期递增

（无预分频器）。将 OPTION 寄存器的 T0CS 位清零选

择定时器模式。

当 TMR0 被写入时，写入后将立即禁止 2 周期递增。

注：在 TMR0 被写入时，为了计入两个指令周

期的延时，可以调整写入 TMR0 寄存器的值。

5.1.2 8 位计数器模式

作为计数器使用时，Timer0 模块将在 T0CKI 引脚的每个上升沿递增。递增边沿由 OPTION 寄存器的 T0SE 位决定。将OPTION寄存器的 T0CS位置 1选择计数器模式。

数据总线

同步

2 个周期

PSA

TMR0

溢出时将标志位

T0IF 置 1

WDTE

SWDTEN

31 kHz

INTOSC

注 1： T0SE、 T0CS、 PSA 和 PS<2:0> 均为 OPTION 寄存器中的位。

2： SWDTEN 和 WDTPS<3:0> 为 WDTCON 寄存器中的位。 3： WDTE 位在配置字寄存器中。

看门狗定时器

PSA

16 位

预分频器

WDTPS<3:0>

PS<2:0>

PSA

WDT

超时

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 81 页

PIC16F631/677/685/687/689/690

5.1.3 软件可编程预分频器

Timer0 或看门狗定时器（WDT）之一可使用一个软件

可编程预分频器，但两者不能同时使用。预分频器的分配由 OPTION 寄存器的 PSA 位控制。要将预分频器分配给 Timer0，必须将 PSA 位清零。

Timer0 模块的预分频比有 8 种选项，从 1:2 至 1:256。预分频比可通过 OPTION 寄存器的 PS<2:0> 位进行选择。要使 Timer0 模块得到 1:1 的预分频比，必须将预分频器分配给 WDT 模块。

预分频器不可读写。当预分频器被分配给 Timer0 模块时，所有写入 TMR0 寄存器的指令均会将预分频器清零。

当预分频器被分配给 WDT 时，一条 CLRWDT 指令将同时清零预分频器和 WDT。

5.1.3.1 在 Timer0 和 WDT 模块间切换预分频器

由于预分频器可分配给 Timer0 或 WDT，因此在切换预分频比时可能产生不想要的器件复位。当把预分频器从 Timer0 切换到 WDT 模块时，必须执行例 5-1 所示的指令序列。

例 5-1：更改预分频器

（TIMER0 → WDT）

BANKSELTMR0 ; CLRWDT ;Clear WDT CLRF TMR0 ;Clear TMR0 and

; prescaler BANKSELOPTION_REG ; BSF OPTION_REG,PSA ;Select WDT CLRWDT ;

; MOVLWb’11111000’ ;Mask prescaler ANDWFOPTION_REG,W ; bits IORLWb’00000101’ ;Set WDT prescaler MOVWFOPTION_REG ; to 1:32

当将预分频器从 WDT 切换到 Timer0 模块时，必须执行以下指令序列（见例 5-2）。

例 5-2：更改预分频器

（WDT → TIMER0）

CLRWDT ;Clear WDT and

;prescaler BANKSEL OPTION_REG ; MOVLW b’11110000’ ;Mask TMR0 select and ANDWF OPTION_REG,W ; prescaler bits IORLW b’00000011’ ;Set prescale to 1:16 MOVWF OPTION_REG ;

5.1.4 TIMER0 中断

TM0 寄存器从FFh 溢出到 00h 时，Timer0 将产生中断。 INTCON 寄存器的 T0IF 中断标志位将在每次 TMR0 寄

存器溢出时被置 1，无论是否允许了 Timer0 中断。必须用软件将 T0IF 位清零。Timer0 中断允许位是 INTCON 寄存器的 T0IE 位。

注：由于定时器在休眠时被冻结，因此 Timer0

中断无法将处理器从休眠中唤醒。

5.1.5 TIMER0 与外部时钟配合使用

Timer0 处理计数器模式时，T0CKI 输入和 Timer0 寄存

器的同步是通过采样内部相位时钟的 Q2 和 Q4 周期实现的。因此，外部时钟源的高低周期必须满足第 17.0 节

“电气特性”中所列的时序要求。

DS41262C_CN 第 82 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

寄存器 5-1： OPTION_REG：选项寄存器

R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1

RABPU INTEDG T0CS T0SE PSA PS2 PS1 PS0

bit 7 bit 0

图注：

R = 可读位 W = 可写位

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

U = 未实现位，读为 0

bit 7

bit 6

bit 5

bit 4

bit 3

bit 2-0

RABPU

： PORTA/PORTB 上拉使能位

1 = 使能 PORTA/PORTB 上拉 0 = PORTA/PORTB 上拉由各端口锁存器值使能

INTEDG：中断沿选择位

1 = 在 INT 引脚的上升沿中断 0 = 在 INT 引脚的下降沿中断

T0CS： TMR0 时钟源选择位

1 = T0CKI 引脚的跳变 0 = 内部指令周期时钟（F

OSC/4）

T0SE： TMR0 时钟源边沿选择位

1 = 在 T0CKI 引脚的下降沿递增 0 = 在 T0CKI 引脚的上升沿递增

PSA：预分频器分配位

1 = 预分频器分配给 WDT 0 = 预分频器分配给 Timer0 模块

PS<2:0>：预分频比选择位

位值 TMR0 分频比 WDT 分频比

000 001 010 011 100 101 110 111

1 : 2 1 : 4 1 : 8 1 : 16 1 : 32 1 : 64 1 : 128 1 : 256

1 : 1 1 : 2 1 : 4 1 : 8 1 : 16 1 : 32 1 : 64 1 : 128

注 1：有一个专用的 16 位 WDT 后分频器。更多信息请参见第 14.5 节 “看门狗定时器（WDT）”。

表 5-1：与TIMER0 相关的寄存器汇总

名称

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

INTCON GIE

OPTION_REG

TMR0

TRISA

RABPU INTEDG T0CS T0SE PSA PS2 PS1 PS0 1111 1111 1111 1111

Timer0 模块寄存器

— — TRISA5 TRISA4 TRISA3 TRISA2 TRISA1 TRISA0 --11 1111 --11 1111

PEIE T0IE INTE RABIE T0IF INTF RABIF 0000 0000 0000 0000

POR 和

BOR 时的值

xxxx xxxx uuuu uuuu

图注： – = 未实现单元，读为 0， u = 不变， x = 未知。 Timer0 模块不使用阴影单元。

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 83 页

所有其他

复位值

PIC16F631/677/685/687/689/690

6.0 带门控的 TIMER1 模块

Timer1 模块是 16 位定时器 / 计数器，具备以下特性：

• 一对 16 位定时器 / 计数器寄存器（TMR1H:TMR1L）

• 可编程内部或外部时钟源

•3位预分频器

• 可选 LP 振荡器

• 同步或异步操作

• 通过比较器或 T1G

能）

• 溢出中断

• 溢出时唤醒（仅限外部时钟且异步模式时）

• 捕捉 / 比较功能的时基（仅限 PIC16F685/PIC16F690）

• 特殊事件触发（带 ECCP）（仅限 PIC16F685/PIC16F690）

• 比较器输出与 Timer1 时钟同步

图 6-1 是 Timer1 模块的框图。

图 6-1： TIMER1 框图

引脚的 Timer1 门控（计数使

6.1 Timer1 的工作原理

Timer1 模块是 16 位递增计数器，通过一对寄存器 TMR1H:TMR1L 访问。对 TMR1H 或 TMR1L 的写操作

将直接更新计数器。

与内部时钟源配合使用时，该模块为定时器。与外部时钟源配合使用时，该模块可用作定时器或计数器。

6.2 选择时钟源

T1CON 寄存器的 TMR1CS 位用于选择时钟源。当 TMR1CS = 0 时，时钟源为 F

时钟源由外部提供。

时钟源

T1OSCEN

FOSC/4 x xxx 0 T1CKI 引脚 0 xxx 1

T1LPOSC 1

OSC/4。TMR1CS = 1 时，

FOSC

模式

TMR1CS

LP 或

INTOSCIO

TMR1GE

T1GINV

溢出时将标志位

TMR1IF 置 1

TMR1H TMR1L

振荡器

OSC1/T1CKI

OSC2/T1G

T1OSCEN

FOSC = 100

OSC = 000

休眠

*ST缓冲器在使用 LP 振荡器时为低功耗型，使用 T1CKI 时为高速型。

注 1： Timer1 寄存器在上升沿递增。

2：休眠时不进行同步。

TMR1

TMR1ON

至 C2 比较器模块

(1)

FOSC/4

内部时钟

Timer1 时钟

TMR1CS

T1SYNC

预分频器

1, 2, 4, 8

T1CKPS<1:0>

SYNCC2OUT

同步时钟输入

同步检测

T1GSS

(2)

DS41262C_CN 第 84 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

6.2.1 内部时钟源

选择内部时钟源时， TMR1H:TMR1L 这对寄存器将在

FOSC 的某个倍数递增，倍数由 Timer1 预分频器决定。

6.2.2 外部时钟源

选择外部时钟源时，Timer1 模块可作为定时器，也可作为计数器工作。

计数时，Timer1 在外部时钟输入 T1CKI 的上升沿递增。此外，计数器模式时钟可同步到单片机系统时钟，也可异步运行。

若需外部时钟振荡器（且单片机使用不带 CLKOUT 的 INTOSC），则 Timer1 可使用 LP 振荡器作为时钟源。

注：在计数器模式下，发生以下任何一个或多

个情况后，计数器在首个上升沿递增前，必须先经过一个下降沿：

•POR复位后使能 Timer1

• 写入 TMR1H 或 TMR1L

•Timer1被禁止

•T1CKI为高电平时 Timer1 被禁止

（TMR1ON = 0），然后在 T1CKI 为

低电平时 Timer1 被使能

（TMR1ON=1）。

请参见图 6-2。

6.3 Timer1 预分频器

Timer1 有四种预分频选项，可对时钟输入进行 1、2、4 或 8 分频。 T1CON 寄存器的 T1CKPS 位控制预分频计数器。预分频计数器不可直接读写；但当发生对TMR1H 或 TMR1L 的写操作时，预分频计数器被清零。

6.4 Timer1 振荡器

OSC1 （输入）引脚与 OSC2 （放大器输出）引脚之间内置有一个低功耗 32.768 kHz 晶振。将 T1CON 寄存器的 T1OSCEN 控制位置 1 使能振荡器。休眠时振荡器继续工作。

Timer1 振荡器与系统 LP 振荡器共用。这样，Timer1 就只能在主系统时钟来自内部振荡器或振荡器处于 LP 模式时使用此模式。用户必须提供软件延时以确保振荡器正常起振。

Timer1 振荡器被使能时， TRISA5 和 TRISA4 位置 1。 RA5 和 RA4 位读为 0 且 TRISA5 和 TRISA4 位读为 1。

注：振荡器在使用前需要一段起振和稳定时

间。这样，应将 T1OSCEN 置 1 并在使能 Timer1 前应有一段适当的延时。

6.5 Timer1 工作于异步计数器模式下

若 T1CON 寄存器的控制位 T1SYNC 置 1，则外部时钟输入不同步。定时器与内部相位时钟异步递增。若选择了外部时钟源，则定时器将在休眠时继续运行，并可在溢出时产生中断，唤醒处理器。然而，读写定时器时应特别谨慎（见第 6.5.1 节 “在异步计数器模式下读写 Timer1”）。

注：从同步操作切换为异步操作时，有可能错

过一次递增从异步操作切换为同步操作时，有可能多产生一次递增。

6.5.1 在异步计数器模式下读写 TIMER1

定时器运行于外部异步时钟时，读取 TMR1H 或 TMR1L 将确保读操作有效（由硬件负责）。然而，应该注意的是，用两个 8 位值来读取 16 位定时器本身就会产生某些问题，这是因为定时器可能在两次读操作之间产生溢出。

对于写操作，建议用户直接停止计数器，然后写入所期望的值。如果寄存器正进行递增计数，对定时器寄存器进行写操作，可能会导致写入竞争，从而可能在 TMR1H:TMR1L 这对寄存器中产生不可预测的值。

6.6 Timer1 门控

Timer1 门控源可软件配置为 T1G 引脚或比较器 C2 的输出。这使器件可直接使用 T1G 为外部事件定时，或使用比较器 C2 对模拟事件定时。 Timer1 门控源的选择请参见 CM2CON1 寄存器（寄存器 8-3）。这个特性可以简化Δ - Σ A/D 转换器和许多其他应用的程序。有关Δ - Σ A/D 转换器的更多信息，请参见 Microchip 网站

（www.microchip.com）。

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 85 页

PIC16F631/677/685/687/689/690

注： T1CON 寄存器的 TMR1GE 位必须置 1 以

将 T1G 或 C2OUT 用作 Timer1 门控源。更多有关选择 Timer1 门控源的信息，请参见 CM2CON1 寄存器（寄存器 8-3）。

使用 T1CON 寄存器的 T1GINV 位可翻转 Timer1 门控，不论其来自 T1G Timer1 以确保事件之间存在低电平有效或高电平有效的时间。

引脚还是比较器 C2 的输出。这将配置

6.7 Timer1 中断

Timer1 的一对寄存器（TMR1H:TMR1L）递增至 FFFFh 后返回 0000h。 Timer1 计满返回时， PIR1 寄存器的 Timer1 中断标志位被置 1。为确保计满返回时产生中断，您必须将以下位置 1：

•T1CON寄存器的 TMR1ON 位

•PIE1寄存器的 TMR1IE 位

•INTCON寄存器的 PEIE 位

•INTCON寄存器的 GIE 位

在中断服务程序中将 TMR1IF 位清零将清除中断。

注： TMR1H:TTMR1L 这对寄存器和 TMR1IF位

应在允许中断前清零。

6.8 Timer1 在休眠模式下的工作原理

只有在设定异步计数器模式时，Timer1 才能在休眠模式下工作。在该模式下，可使用外部晶振或时钟源信号使计数器递增。要设置定时器以唤醒器件：

• 必须将 T1CON 寄存器的 TMR1ON 位置 1

• 必须将 PIE1 寄存器的 TMR1IE 位置 1

• 必须将 INTCON 寄存器的 PEIE 位置 1

• 必须将 T1CON 寄存器的 T1SYNC

• 必须将 T1CON 寄存器的 TMR1CS 位置 1

• 可将 T1CON 寄存器的 T1OSCEN 位置 1

溢出时器件将被唤醒并执行下一条指令。若 INTCON 寄存器的 GIE 位置 1，器件将调用中断服务程序

（0004h）。

位置 1

在比较模式下，当 CCPR1H:CCPR1L 这对寄存器的值与 TMR1H:TMR1L 的值匹配时，将触发一个事件。该事件可以是特殊事件触发。

更多信息请参见第 11.0节“增强型捕捉 /比较 /PWM 模块”。

6.10 ECCP 特殊事件触发器

当 ECCP 配置为触发特殊事件时，触发器会将

TMR1H:TMR1L 这对寄存器清零。该特殊事件不会产生 Timer1 中断。ECCP 模块仍可配置为产生 ECCP 中断。

在此工作模式下， CCPR1H:CCPR1L 这对寄存器成为了 Timer1 的周期寄存器。

Timer1 应同步为 F Timer1 异步工作可导致错过特殊事件触发器。

当对 TMR1H 或 TMR1L 的写操作与一个 ECCP 特殊事件触发器同时发生时，写操作具有优先权。

更多信息请参见第 11.2.4 节 “特殊事件触发器”。

OSC 以充分利用特殊事件触发器。

6.11 比较器同频

用于使Timer1递增的时钟还可用于同步比较器输出。这功能可在比较器模块中使能。

将比较器用于 Timer1 门控时，比较器输出应同步为 Timer1。这将在比较器发生变化时确保 Timer1 不错过递增。

更多信息请参见第 8.8.2 节 “同步比较器 C2 输出和

Timer1”。

6.9 ECCP 捕捉 / 比较时基

工作于捕捉或比较模式时， ECCP 模块使用 TMR1H:TMR1L 这对寄存器作为时基。

在捕捉模式下，TMR1H:TMR1L 这对寄存器的值在发生某个配置好的事件时被复制到 CCPR1H:CCPR1L 这对寄存器中。

DS41262C_CN 第 86 页初稿  2007 Microchip Technology Inc.

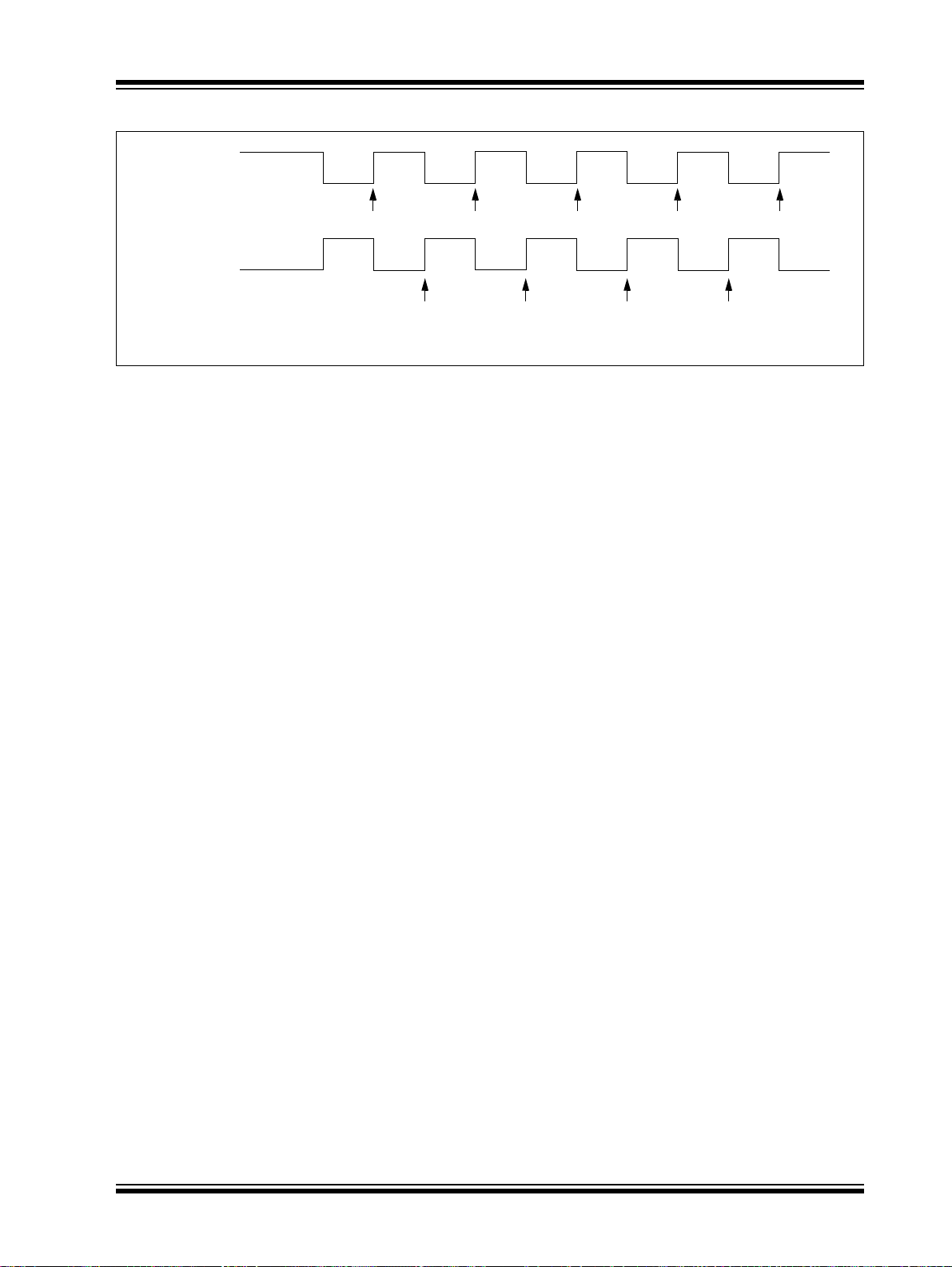

图 6-2： TIMER1 递增边沿

T1CKI = 1

TMR1 使能时

T1CKI = 0

TMR1 使能时

注 1：箭头所指为计数器递增。

2：在计数器模式下，在时钟的首个递增上升沿之前必须先经过一个下降沿。

PIC16F631/677/685/687/689/690

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 87 页

PIC16F631/677/685/687/689/690

6.12 Timer1 控制寄存器

如寄存器 6-1 所示， Timer1 控制寄存器（T1CON）用于控制 Timer1 并选择 Timer1 模块的各种功能。

寄存器 6-1： T1CON：TIMER1 控制寄存器

R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0

(1)

T1GINV

bit 7 bit 0

图注：

R = 可读位 W = 可写位

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

TMR1GE

(2)

T1CKPS1 T1CKPS0 T1OSCEN T1SYNC TMR1CS TMR1ON

U = 未实现位，读为 0

bit 7

bit 6

bit 5-4

bit 3

bit 2

bit 1

bit 0

T1GINV：Timer1 门控翻转位

1 = Timer1 门控为高电平有效（门控为高电平时 Timer1 计数） 0 = Timer1 门控为低电平有效（门控为低电平时 Timer1 计数）

TMR1GE：Timer1 门控使能位如果 TMR1ON = 0：

此位被忽略

TMR1ON = 1：

如果

1 = Timer1 在 Timer1 门控不活动时打开 0 = Timer1 打开

T1CKPS<1:0>：Timer1 输入时钟预分频比选择位

11 = 1:8 预分频比 10 = 1:4 预分频比 01 = 1:2 预分频比 00 = 1:1 预分频比

T1OSCEN：LP 振荡器使能控制位

CLKOUT 振荡器的 INTOSC 处于激活状态：

如果无

1 = LP 振荡器被使能用于 Timer1 时钟 0 = LP 振荡器关闭

否则：此位被忽略

T1SYNC

TMR1CS = 1： 1 = 不同步外部时钟输入 0 = 同步外部时钟输入

TMR1CS = 0：此位被忽略。 Timer1 使用内部时钟

TMR1CS：Timer1 时钟源选择位

1 = 来自 T1CK1 引脚（上升沿）的外部时钟 0 = 内部时钟（F

TMR1ON：Timer1 打开位

1 = 使能 Timer1 0 = 停止 Timer1

：Timer1 外部时钟输入同步控制位

OSC/4）

(1)

(2)

注 1：无论门控源为何， T1GINV 位均将翻转 Timer1 门控逻辑。

2：必须将 TMR1GE 位置 1 以使用 T1G 引脚或 C2OUT，使用哪个引脚作为 Timer1 的门控源由 CM2CON1

寄存器的 T1GSS 位选择。

DS41262C_CN 第 88 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

表 6-1：与TIMER1 相关的寄存器汇总

名称

CM2CON1 MC1OUT MC2OUT

INTCON GIE PEIE

PIE1

PIR1

TMR1H

TMR1L

T1CON T1GINV TMR1GE T1CKPS1 T1CKPS0 T1OSCEN T1SYNC 图注： x = 未知， u = 不变， — = 未实现，读为 0。 Timer1 模块不使用阴影单元。

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

— — — — T1GSS C2SYNC ---- --10 ---- --10

T0IE INTE RABIE T0IF INTF RABIF 0000 0000 0000 0000

— ADIE RCIE TXIE SSPIE CCP1IE TMR2IE TMR1IE -000 0000 -000 0000

— ADIF RCIF TXIF SSPIF CCP1IF TMR2IF TMR1IF -000 0000 -000 0000

16 位 TMR1 寄存器的最高有效位的保持寄存器

16 位 TMR1 寄存器的最低有效位的保持寄存器

POR 和 BOR

时的值

xxxx xxxx uuuu uuuu

TMR1CS TMR1ON 0000 0000 uuuu uuuu

所有其他

复位值

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 89 页

PIC16F631/677/685/687/689/690

注：

DS41262C_CN 第 90 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

7.0 TIMER2 模块

Timer2 模块是一个 8 位定时器，具备以下功能：

•8位定时器寄存器（TMR2）

•8位周期寄存器（PR2）

•TMR2与 PR2 匹配时中断

• 软件可编程预分频比（1:1、 1:4 或 1:16）

• 软件可编程后分频比（1:1 至 1:16）

Timer2 的框图请参见图 7-1。

7.1 Timer2 的工作原理

Timer2 模块的时钟输入是系统指令时钟（FOSC/4）。该时钟送入 Timer2 预分频器，其预分频比有 1:1、 1:4 或 1:16 三种选择。随后预分频器的输出被用于递增 TMR2 寄存器。

TMR2 和 PR2 的值被不断比较以确定何时匹配。TMR2 将从 00h 开始递增直到与 PR2 的值相同。匹配时将发生以下两种情况：

•TMR2在下一递增周期复位为 00h。

•Timer2后分频比递增

Timer2/PR2 比较器的匹配输出送入 Timer2 后分频器。

后分频器的选项范围为 1:1 至 1:16。Timer2 后分频器的输出用于将 PIR1 寄存器的 TMR2IF 中断标志置 1。

TMR2和PR2寄存器均完全可读写。任何复位时，TMR2 寄存器置为 00h 且 PR2 寄存器置为 FFh。

将 T2CON 寄存器中的TMR2ON 位置1 可打开Timer2。将 TMR2ON 位清零可关闭 Timer2。

Timer2 预分频器由 T2CON 寄存器的 T2CKPS 位控制。 Timer2后分频器由 T2CON寄存器的 TOUTPS 位控制。

预分频器和后分频器计数器在以下情况下被清零：

• 发生了向 TMR2 的写入操作。

• 发生了向 T2CON 的写入操作。

• 发生了任一器件复位（上电复位， MCLR

复位，

看门狗定时器复位或欠压复位）。

注： T2CON 被写入时 TMR2 不清零。

图 7-1： TIMER2 框图

OSC/4

预分频器

1:1, 1:4, 1:16

T2CKPS<1:0>

TMR2

比较器

PR2

复位

1:1 至 1:16

TOUTPS<3:0>

TMR2

后分频器

输出

将标志位

TMR2IF 置 1

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 91 页

PIC16F631/677/685/687/689/690

寄存器 7-1： T2CON：TIMER2 控制寄存器

U-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0

— TOUTPS3 TOUTPS2 TOUTPS1 TOUTPS0 TMR2ON T2CKPS1 T2CKPS0

bit 7 bit 0

图注：

R = 可读位 W = 可写位

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

(1)

U = 未实现位，读为 0

bit 7

bit 6-3

bit 2

bit 1-0

未实现：读为 0 TOUTPS<3:0>：Timer2 输出后分频比选择位

0000 =1:1 后分频比 0001 =1:2 后分频比 0010 =1:3 后分频比 0011 =1:4 后分频比 0100 =1:5 后分频比 0101 =1:6 后分频比 0110 =1:7 后分频比 0111 =1:8 后分频比 1000 =1:9 后分频比 1001 =1:10 后分频比 1010 =1:11 后分频比 1011 =1:12 后分频比 1100 =1:13 后分频比 1101 =1:14 后分频比 1110 =1:15 后分频比 1111 =1:16 后分频比

TMR2ON：Timer2 打开位

1 =Timer2打开 0 =Timer2关闭

T2CKPS<1:0>：Timer2 时钟预分频比选择位

00 = 预分频比为 1 01 = 预分频比为 4 1x = 预分频比为 16

注 1：仅限 PIC16F685/PIC16F690。

表 7-1：与TIMER2

名称

INTCON GIE PEIE

PIE1

PIR1

PR2

TMR2

T2CON

图注： x = 未知， u = 不变， — = 未实现读为 0。 Timer2 模块不使用阴影单元。注 1：仅限 PIC16F685/PIC16F690。

DS41262C_CN 第 92 页初稿  2007 Microchip Technology Inc.

Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0

— ADIE RCIE TXIE SSPIE CCP1IE TMR2IE TMR1IE -000 0000 -000 0000

— ADIF RCIF TXIF SSPIF CCP1IF TMR2IF TMR1IF -000 0000 -000 0000

Timer2 模块周期寄存器

8 位 TMR2 寄存器的保持寄存器

— TOUTPS3 TOUTPS2 TOUTPS1 TOUTPS0 TMR2ON T2CKPS1 T2CKPS0 -000 0000 -000 0000

(1)

8.0 比较器模块

比较器用于接口模拟电路与数字电路，它将两个模拟电压相比较并提供一个表示两者相对幅度数字值。比较器由于提供了独立于程序执行以外的模拟功能，因而对于混合信号构建模块是相当有用的。模拟比较器模块包含以下特性：

• 独立比较器控制

• 可编程输入选择

• 有内部 / 外部比较器输出

• 可编程输出极性

• 电平变化中断

• 从休眠中唤醒

•PWM关闭

•Timer1门控（计数使能）

• 输出与 Timer1 时钟输入同步

•SR锁存器

• 可编程和固定参考电压

注：只有比较器 C2 可连接到 Timer1。

8.1 比较器概述

图 8-1 所示为单比较器及模拟输入电平和数字输出之间的关系。当 V 比较器输出数字低电平。当 VIN+ 的模拟电压大于 VIN- 的模拟电压时，比较器输出数字高电平。

IN+ 的模拟电压小于 VIN- 的模拟电压时，

图 8-1：单比较器

VIN+

VIN-

VIN+

输出

注：比较器输出的黑色区域表示由于输入失

调和响应时间的原因导致的不确定性。

–

输出

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 93 页

PIC16F631/677/685/687/689/690

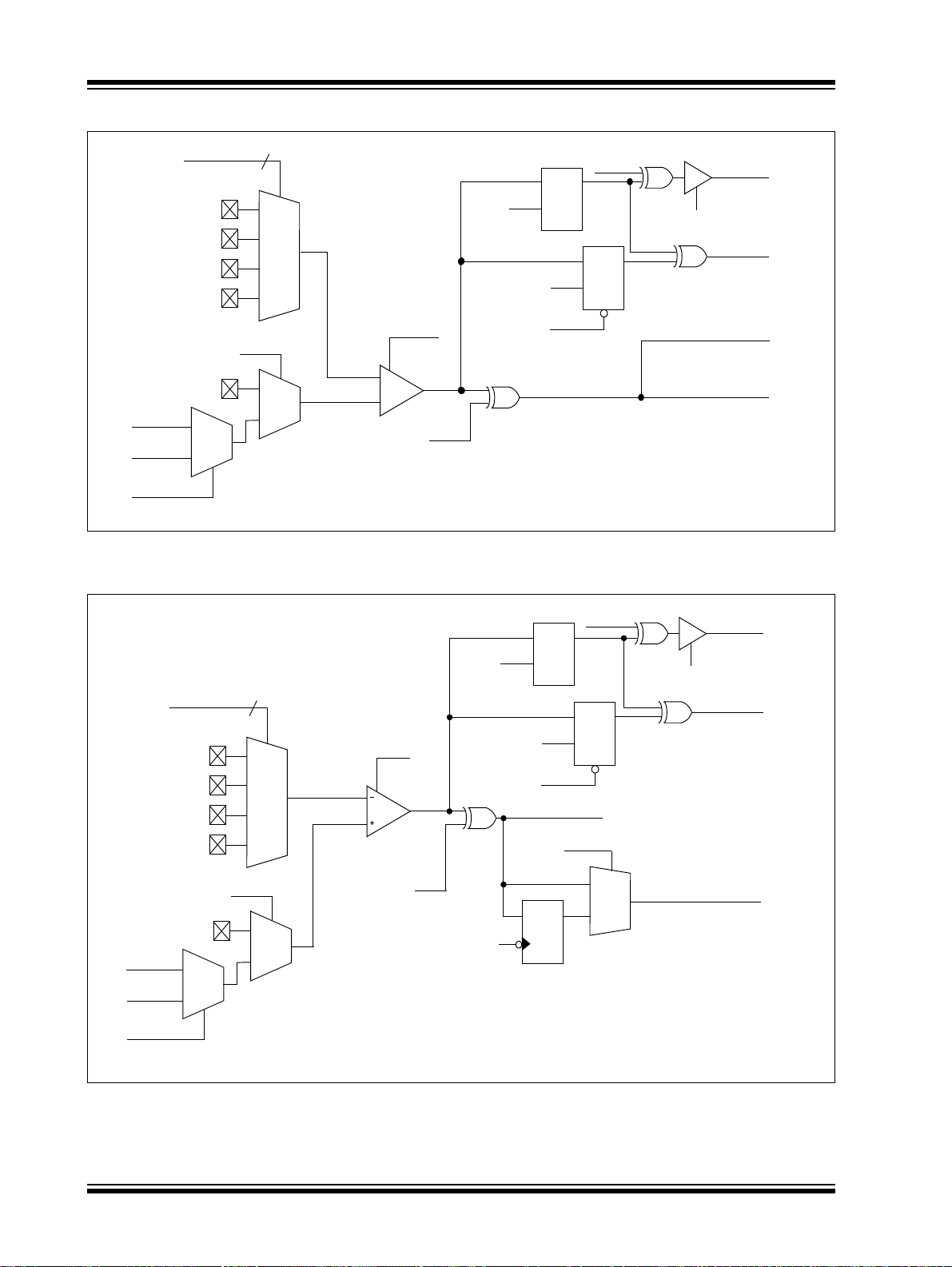

图 8-2：比较器C1 的简化框图

固定参考

CVREF

C1CH<1:0>

C12IN0-

C12IN1-

C12IN2-

C12IN3-

C1IN+

MUX

C1R

MUX

注 1： C1ON = 0 时， C1 比较器将产生 0 至异或门。

C1VREN

2： Q1 和 Q3 为四相系统时钟的两相（F 3：休眠模式下 Q1 保持为高电平。

图 8-3：比较器C2 的简化框图

C1VIN-

C1V

IN+

C1ON

(1)

C1POL

Q3*RD_CM1CON0

NRESET

C1OUT

OSC）。

C1POL

至

数据总线

RD_CM1CON0

将 C1IF 置 1

至其他外设

C1OUT（至 SR 锁存器）

C12IN0-

C12IN1-

FixedRef

CVREF

C2VREN

C2CH<1:0>

C2IN2-

C2IN3-

C2IN+

MUX

Q3*RD_CM2CON0

来自 TMR1

时钟

C2R

MUX

C2VIN-

IN+

C2V

C2ON

(1)

C2POL

注 1： C1ON = 0 时， C1 比较器将产生 0 至异或门。

2： Q1 和 Q3 为四相系统时钟的两相（F 3：休眠模式下 Q1 保持为高电平。

NRESET

C2OUT

C2SYNC

OSC）。

C2POL

MUX

RD_CM2CON0

将 C2IF 置 1

SYNCC2OUT

至 Timer1 门控及其他外设

至

数据总线

，SR 锁存器

DS41262C_CN 第 94 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

8.2 比较器的控制

每个比较器都有其各自的控制和配置寄存器：比较器 C1 的为 CM1CON0，比较器 C2 的为 CM2CON0。此外，比较器 C2 还有另一个控制寄存器 CM2CON1，用于控制与

Timer1 的互动并同时读取两个比较器的输出。

CM1CON0 和 CM2CON0 寄存器（分别见寄存器 8-1 和 8-2）包含以下各项的控制位和状态位：

• 使能

• 输出选择

• 参考电压选择

• 输出选择

• 输出极性

8.2.1 比较器的使能

将 CMxCON0 寄存器的 CxON 位置 1 使能比较器工作。将 CxON 位清零禁止比较器，使电流消耗降至最低。

8.2.2 比较器输入的选择

CMxCON0 寄存器的 CxCH<1:0> 位将四个模拟输入引

脚之一连接到比较器的反相输入端。

注：要将CxIN+和C12INx-引脚用作模拟输入，

必须将 ANSEL 寄存器中的相应位置 1，相应的 TRIS 位也必须置 1 以禁止输出驱动器。

8.2.3 比较器参考电压的选择

将 CMxCON0 寄存器的 CxR 位置 1 将内部参考电压或模拟输入引脚连接至比较器的同相输入端。更多有关内部参考电压模块的信息请参见第 8.9 节 “比较器的 SR 锁存器”。

8.2.4 比较器输出的选择

比较器的输出可通过读取 CMxCON0 寄存器的任一 CxOUT 位或 CM2CON1 寄存器的 MCxOUT 位来监控。要使输出可与外部连接，以下条件必须成立：

• CMxCON0 寄存器的 CxOE 位必须置 1

• 相应的 TRIS 位必须清零

• CMxCON0 寄存器的 CxON 位必须置 1

注 1： CxOE位覆盖PORT数据锁存器。将CxON

置 1 对端口的覆盖没有影响。

2：比较器的内部输出与每个指令周期锁存。

除非另外说明，否则外部输出不锁存。

8.2.5 比较器输出极性

翻转比较器输出与交换比较器输入的效果相同。比较器的输出极性可通过将 CMxCON0 寄存器的 CxPOL 位置 1 翻转。将 CxPOL 位清零将产生同相输出。

表 8-1 所示为包括极性控制在内的输出状态与输入条件的比较。

表 8-1：比较器输出状态—输入条件

输入条件

CxVIN- > CxVIN+ 00

CxVIN- < CxVIN+ 01

CxV

IN- > CxVIN+ 11

CxV

IN- < CxVIN+ 10

CxPOL CxOUT

8.3 比较器的响应时间

在比较器的一个输入源发生改变或选择了另一个参考电压后，比较器的输出在一段时间内无法确定。这段时间称为响应时间。比较器的响应时间随参考电压的稳定时间不同而不同。因此，在确定比较器输入改变时的总响应时间时，必须将这两个时间考虑在内。详性请参见第

17.0 节 “电气特性”中比较器和参考电压规范。

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 95 页

PIC16F631/677/685/687/689/690

8.4 比较器中断的工作原理

只要比较器的输出值有所变化，比较器的中断标志就可以被置 1。变化的识别是通过由两个锁存器和一个异或门组成的失配电路（见图 8-2 和图 8-3）来实现的。当读取 CMxCON0 寄存器时，一个锁存器被比较器输出电平更新。该锁存器保存该值直到下次读取 CMxCON0 寄存器或发生复位。失配电路的另一个锁存器被系统时钟的每个 Q1 更新。在 Q1 时钟周期，当比较器输出的变化送达第二个锁存器时，将产生失配条件。此时，失配的两个锁存器中有着相反的输出电平，这两个电平被异或门检测到并输送给中断电路。失配条件将持续到 CMxCON0 寄存器被读取或比较器输出返回到先前的状态为止。

注 1：对 CMxCON0 寄存器执行写操作也将清除

失配条件，这是因为所有写周期开始时均包含读操作。

2：无论 CxOE 状态如何，比较器中断均将正

常执行。

比较器中断由失配边沿而非失配电平设置。这意味着中断标志无需多加一个读取或写入CMxCON0寄存器以清零失配寄存器的步骤即可复位。失配寄存器被清零后，在比较器返回先前的状态时将产生中断，否则不会产生中断。

软件必须保存从 CMxCON0寄存器或 CM2CON1 寄存器读取的比较器输出信息，以确定实际发生的变化。

PIR1 寄存器的 CxIF 位是比较器中断标志。该位必须用软件将其清零而复位。该寄存器也可被置 1 产生中断。

PIE1 寄存器的 CxIE 位和 INTCON 寄存器的 PEIE 和 GIE 位必须都置 1 以允许比较器中断。如果其中任一位

清零，则中断不被允许，然而 PIR1 寄存器的 CxIF 位仍将在中断条件发生时被置 1。

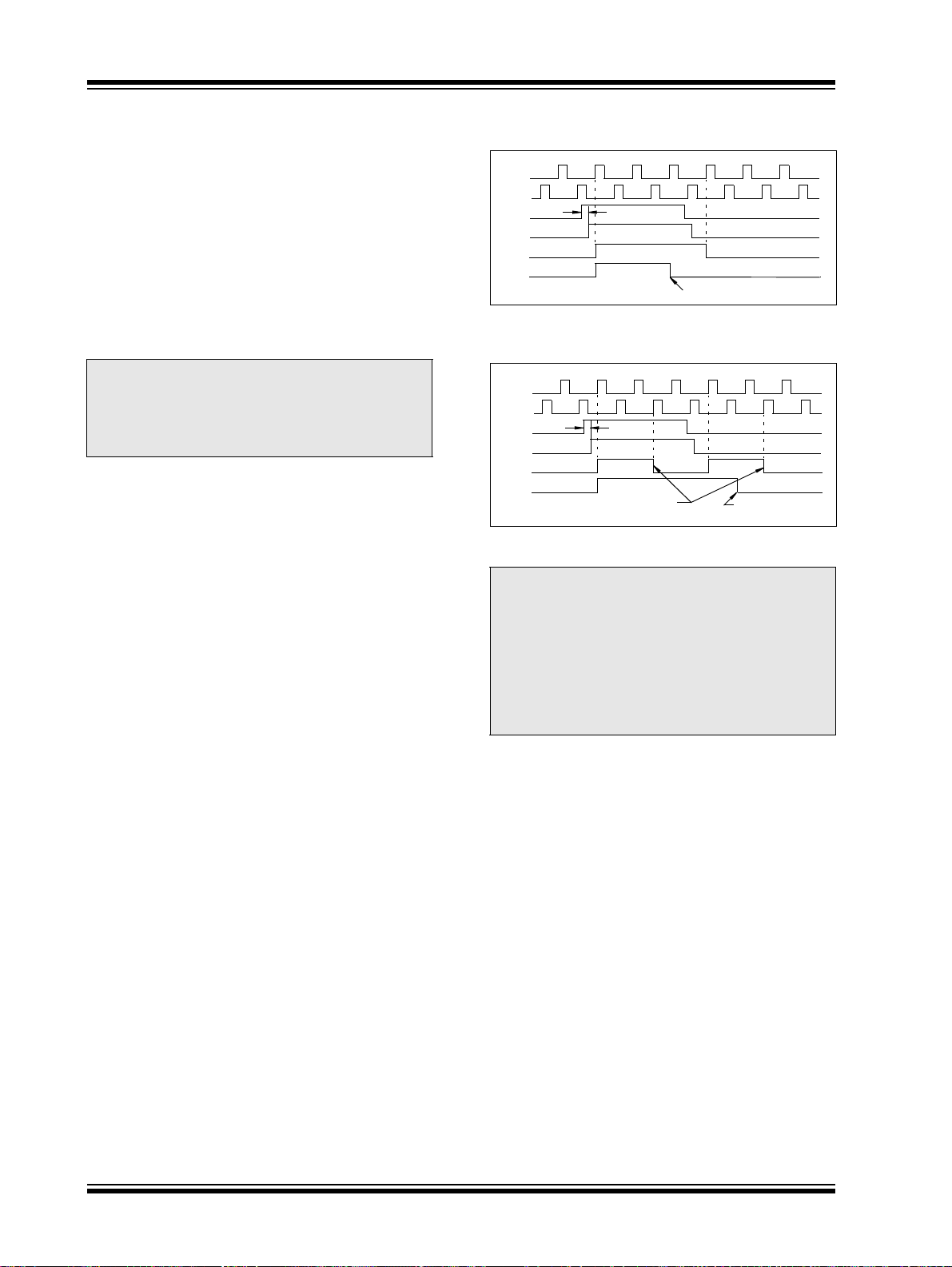

图 8-4：不读取CMxCON0 时的比较器中断

时序

CxIN+

Cxout

将 CxIF 置 1（边沿）

CxIF

TRT

用软件复位

图 8-5：读取CMxCON0 时的比较器中断时

序

CxIN+

Cxout

将 CxIF 置 1（边沿）

CxIF

通过读 CMxCON0 清零

注 1：如果在读操作正在执行时不得不改变

2：当任一比较器先被使能时，比较器模块中

TRT

用软件复位

CMxCON0 寄存器（CxOUT）（ Q2 周期的起始），则 PIR1 寄存器的 CxIF 中断标志不一定会被置 1。

的偏置电路可产生无效的比较器输出，直到偏置电路稳定为止。应留有 1 µs 偏置电路稳定时间，然后在使能比较器中断前清除失配条件，并将中断标志清零。

DS41262C_CN 第 96 页初稿  2007 Microchip Technology Inc.

PIC16F631/677/685/687/689/690

8.5 休眠时的操作

如果在比较器进入休眠模式前将其使能，它将在休眠期间保持激活状态。比较器消耗的额外电流在第 17.0 节

“电气特性”中单独列出。如果不使用比较器唤醒器件，

可将比较器关闭，使其在休眠期间的功耗降至最低。通过将 CMxCON0 寄存器的 CxON 位清零可关闭各个比较器。

比较器输出变化可将器件从休眠模式唤醒。要使能比较器唤醒休眠的器件的功能，必须将 PIE1 寄存器的 CxIE 位和 INTCON 寄存器的 PEIE 位置 1。器件从休眠唤醒后，将始终执行紧随休眠指令之后的一条指令。如果 INTCON 寄存器的 GIE 位也被置 1，器件将执行中断服务程序。

8.6 复位的影响

器件复位强制 CMxCON0 和 CM2CON1 寄存器回到其复位状态。这将使比较器及参考电压回到关闭状态。

 2007 Microchip Technology Inc. 初稿 DS41262C_CN 第 97 页

PIC16F631/677/685/687/689/690

寄存器 8-1： CM1CON0：比较器 C1 控制寄存器 0

R/W-0 R-0 R/W-0 R/W-0 U-0 R/W-0 R/W-0 R/W-0

C1ON C1OUT C1OE C1POL — C1R C1CH1 C1CH0

bit 7 bit 0

图注：

R = 可读位 W = 可写位 U = 未实现位，读为 0

-n = POR 时的值 1 = 置 10 = 清零 x = 未知

bit 7

bit 6

bit 5

bit 4

bit 3

bit 2

bit 1-0

C1ON：比较器 C1 使能位

1 = 比较器 C1 被使能 0 = 比较器 C1 被禁止

C1OUT：比较器 C1 输出位如果

C1POL = 1 （极性相反）： C1OUT = 0， C1VIN+ > C1VIN- 时 C1OUT = 1， C1V

如果

C1POL = 0 （极性相同）： C1OUT = 1， C1VIN+ > C1VIN- 时 C1OUT = 0， C1V

C1OE：比较器 C1 输出使能位

1 = C1OUT 在 C1OUT 引脚上 0 = C1OUT 仅在内部

C2POL：比较器 C2 输出极性选择位

1 = C2OUT 逻辑反相 0 = C2OUT 逻辑同相

未实现：读为 0

C1R：比较器 C1 参考电压选择位（同相输入）

1 = C1V 0 = C1VIN+ 连接到 C1IN+ 引脚

C1CH<1:0>：比较器 C1 通道选择位

00 = C1 的 C1VIN- 连接到 C12IN0- 引脚 01 = C1 的 C1V 10 = C1 的 C1VIN- 连接到 C12IN2- 引脚 11 = C1 的 C1VIN- 连接到 C12IN3- 引脚

IN+ 连接到 C1VREF 输出

IN+ < C1VIN- 时

(1)

IN- 连接到 C12IN1- 引脚

注 1：比较器输出需满足以下三个条件：C1OE = 1， C1ON = 1 且相应 PORT 的 TRIS 位 = 0。

DS41262C_CN 第 98 页初稿  2007 Microchip Technology Inc.

MICROCHIP PIC16F631, PIC16F677, PIC16F685, PIC16F687, PIC16F689 Technical data

Specifications and Main Features

Frequently Asked Questions

User Manual

采用纳瓦技术的 20 引脚 8 位 CMOS 闪存单片机

表 1： PIC16F631 引脚汇总

表 2： PIC16F677 引脚汇总

表 3： PIC16F685 引脚汇总

表 4： PIC16F687/689 引脚汇总

表 5： PIC16F690 引脚汇总

1.0 器件概述

图 1-1： PIC16F631 框图

图 1-2： PIC16F677 框图

图 1-3： PIC16F685 框图

图 1-4： PIC16F687/PIC16F689 框图

图 1-5： PIC16F690 框图

2.0 存储器构成

2.1 程序存储器构成

2.2 数据存储器构成

2.2.1 通用寄存器文件

2.2.2 特殊功能寄存器

图 2-4： PIC16F631 特殊功能寄存器

图 2-5： PIC16F677 特殊功能寄存器

图 2-6： PIC16F685 特殊功能寄存器

图 2-7： PIC16F687/PIC16F689 特殊功能寄存器

图 2-8： PIC16F690 特殊功能寄存器

表 2-1： PIC16F631/677/685/687/689/690 特殊功能寄存器汇总， BANK 0

表 2-2： PIC16F631/677/685/687/689/690 特殊功能寄存器汇总， BANK 1

表 2-3： PIC16F631/677/685/687/689/690 特殊功能寄存器汇总， BANK 2

表 2-4： PIC16F631/677/685/687/689/690 特殊功能寄存器汇总， BANK 3

寄存器 2-1： STATUS：状态寄存器

寄存器 2-2： OPTION_REG：选项寄存器

寄存器 2-3： INTCON：中断控制寄存器

寄存器 2-4： PIE1：外设中断允许寄存器 1

寄存器 2-5： PIE2：外设中断允许寄存器 2

寄存器 2-6： PIR1：外设中断请求寄存器 1

寄存器 2-7： PIR2：外设中断请求寄存器 2

寄存器 2-8： PCON：电源控制寄存器

2.3 PCL 和 PCLATH

图 2-9： 在不同情况下装载 PC

2.3.1 修改 PCL

2.3.2 堆栈

2.4 间接寻址、 INDF 和 FSR 寄存器

例 2-1： 间接寻址

图 2-10：直接/ 间接寻址 PIC16F631/677/685/687/689/690

3.1 概述

3.2 振荡器控制

寄存器 3-1： OSCCON：振荡器控制寄存器

3.3 时钟源模式

3.4 外部时钟模式

3.4.1 振荡器起振定时器 （OST）

表 3-1： 振荡器延时示例

3.4.2 EC 模式

图 3-2：外部时钟（EC）模式的工作原理

3.4.3 LP、 XT 和 HS 模式

3.4.4 外部 RC 模式

图 3-5：外部RC 模式

3.5 内部时钟模式

3.5.1 INTOSC 和 INTOSCIO 模式

3.5.2 HFINTOSC

寄存器 3-2： OSCTUNE：振荡器调节寄存器

3.5.3 LFINTOSC

3.5.4 频率选择位 （IRCF）

3.5.5 HFINTOSC 和 LFINTOSC 时钟切换时 序

图 3-6： 内部振荡器切换时序

3.6 时钟切换

3.6.1 系统时钟选择 （SCS）位

3.6.2 振荡器起振超时状态 （OSTS）位

3.7 双速时钟启动模式

3.7.1 双速启动模式配置

3.7.2 双速启动顺序

3.7.3 检查外部 / 内部时钟状态

图 3-7： 双速启动

3.8 故障保护时钟监控器

图 3-8： FSCM 框图

3.8.1 故障保护检测

3.8.3 故障保护条件清除

3.8.4 复位或从休眠中唤醒

3.8.2 故障保护操作

图 3-9： FSCM 时序图

图 2-9：在不同情况下装载 PC

例 2-1：间接寻址

3.4.1 振荡器起振定时器（OST）

表 3-1：振荡器延时示例

3.5.4 频率选择位（IRCF）

3.5.5 HFINTOSC 和 LFINTOSC 时钟切换时序

图 3-6：内部振荡器切换时序

3.6.1 系统时钟选择（SCS）位

3.6.2 振荡器起振超时状态（OSTS）位

图 3-7：双速启动

表 3-2：与时钟源相关的寄存器汇总

寄存器 4-3： ANSEL：模拟选择寄存器

寄存器 4-6： IOCA：电平变化中断 PORTA 寄存器

例 4-2：超低功耗唤醒初始化
